Page 1
MARQUE: ASKO
REFERENCE: W6984S INOX
CODIC: 4233255
NOTICE
Page 2
Cher client,
Nous vous remercions d’avoir choisi ce produit de qualité ASKO. Nous espérons
qu’il vous donnera entière satisfaction et répondra à vos besoins pour de
nombreuses années à venir. La conception scandinave associe lignes pures,
fonctionnalités pour tous les jours et grande qualité, les caractéristiques clés de
tous les produits, qui expliquent leur énorme succès à travers le monde.
Pour tirer parti au mieux de votre nouvelle machine, il est recommandé de
commencer par prendre connaissance de son mode d’emploi. Ce dernier inclut
également des informations vous permettant de protéger l’environnement.
ATTENTION ! Lire les instructions avant d’utiliser la machine.
Mode d’emploi
Lave-linge
ASKO W6984W/S
Page 3
Tables des matières
Avant la première utilisation de la
machine 4
Protection pour le transport 4
Emballage 4
Porte 4
Sélection de la langue 4
Options d'achage de la durée 4
Réglage de l'horloge 4
Contrôle de la dureté de l’eau 4
Consignes de sécurité 5
Généralités 5
Installation 5
Fonction anti-débordement 5
Transport/stockage 5
Recyclage 5
Sécurité enfants 6
Surveiller les enfants… 6
Description du lave-linge 7
Compartiment à détergent 8
Recommandations et conseils 9
Tri du linge 9
Vêtements 9
Étiquettes d’entretien du linge 9
Cotonnades couleur 9
Toile écrue 9
Symboles des étiquettes d’entretien
du linge 9
Laine 10
Fibres de rayonne et synthétiques 10
Détachage 10
Réduction des risques de réactions
allergiques 10
Épargner du temps et de l'énergie 10
Volume d’eau élevé 10
Économie et rendement 10
Détergents 11
Teinture 11
Lavage 12
Trier le linge 12
Mise sous tension 12
Ouverture de la porte et chargement 12
Ajout de détergent et d’adoucisseur 12
Sélection du programme 13
Sélection des options 16
Fermer la porte et appuyer sur le bouton
Start/Stop. 18
Une fois le lavage terminé 18
Réglage 19
Sécurité enfant 19
Ouverture de la porte 19
Température 19
Rinçages supplémentaires 20
Trempage 20
Fonction antifroissage 20
Horloge 20
Réglage de l'horloge 20
Volume buzzer 21
Option de l'essorage 21
Sélectionner la langue 21
Retour 21
Notice d'utilisation d'origine
2
Page 4
Tables des matières
Entretien et nettoyage 22
Nettoyage de la trappe et de la pompe
de vidange 22
Remettre en place le couvercle,
rebrancher le exible de vidange et
refermer la trappe. 22
Nettoyage de l'extérieur de la machine 22
Nettoyage de l’intérieur de la machine
(lutte contre les mauvaises odeurs) 23
Dépannage 25
La porte ne s’ouvre pas 25
En l'absence d'une autre solution, ouvrir
la porte du lave-linge comme suit 25
La machine ne démarre pas 25
Linge encore mouillé dans la machine 25
Messages d’erreur 26
Information technique 27
Informations concernant les
performances énergétiques 27
Informations pour le bureau d’essai 28
Données techniques 28
Protection pour le transport 29
Installation 30
Mise en place de la machine 30
Réglage des pieds 30
Branchement de l’arrivée d’eau 30

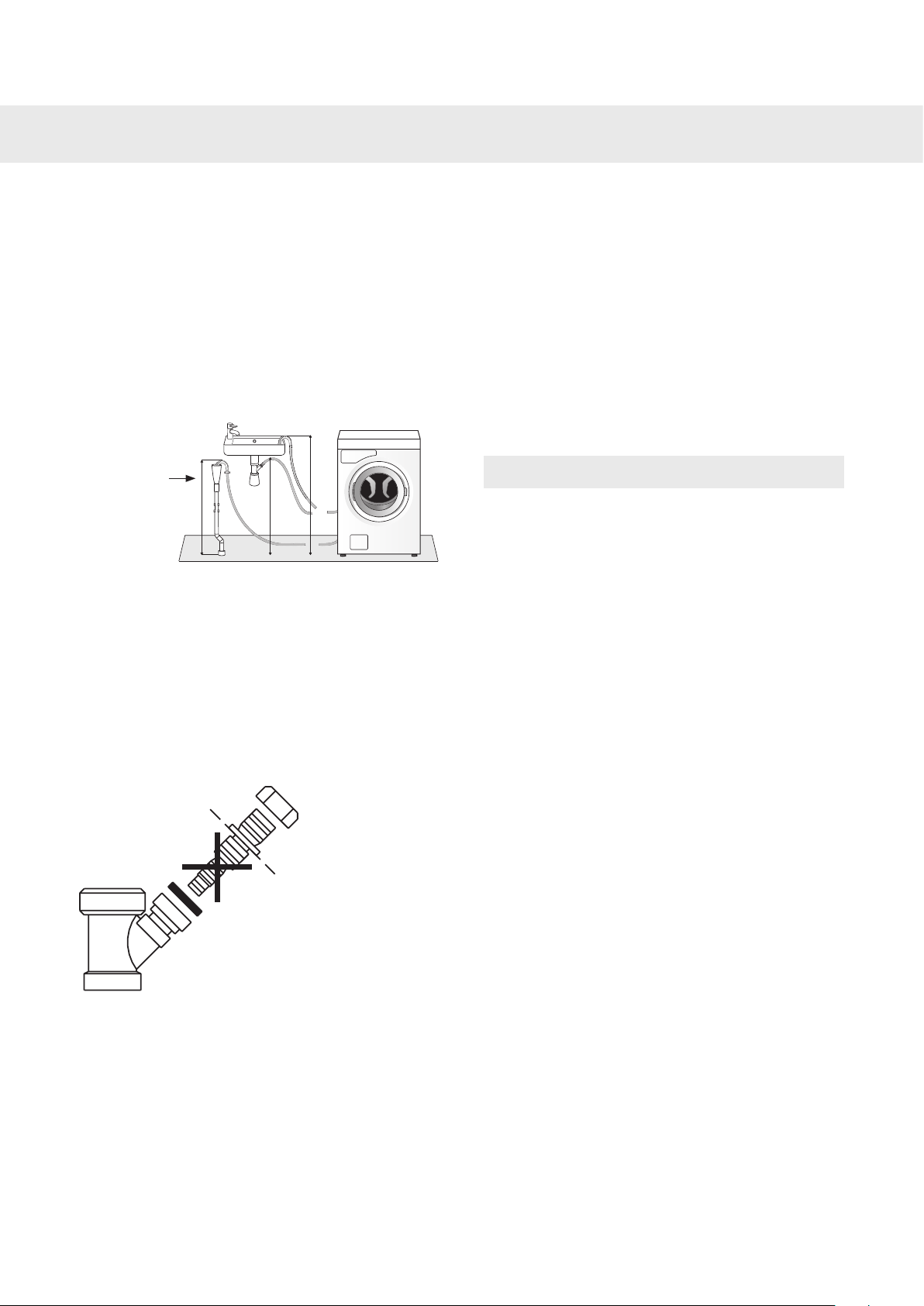

Branchement de la canalisation
de vidange 31
Branchements électriques 31
Maintenance 32
Avant de contacter le service
après-vente 32

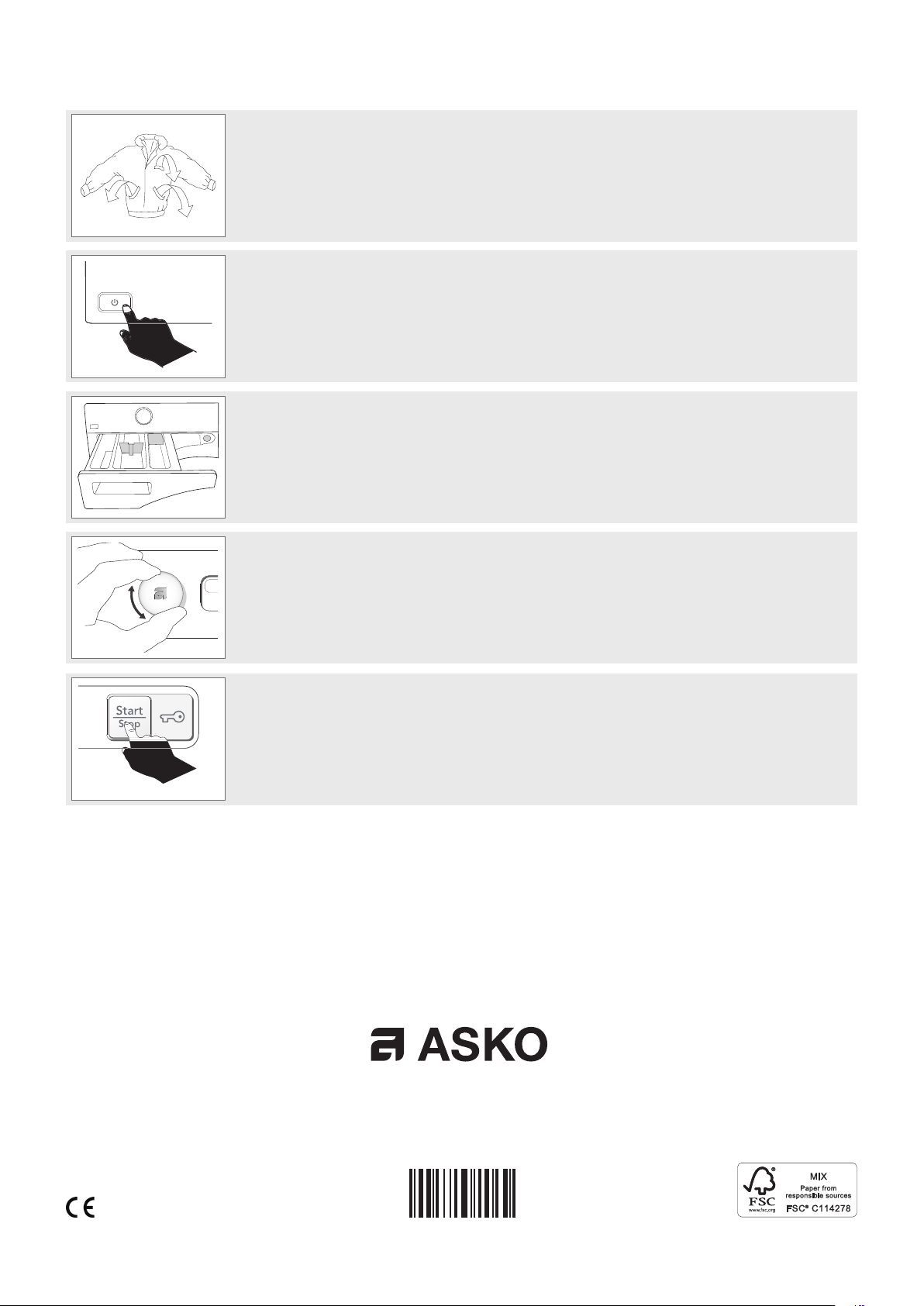

Guide de mise en service rapide 36
3
Page 5
Avant la première utilisation de la machine
Protection pour le transport
Retirer tous les dispositifs de protection
avant d'installer la machine. Voir le chapitre «
Protection pour le transport ».
Emballage
Prière de trier les déchets conformément à la
réglementation locale.

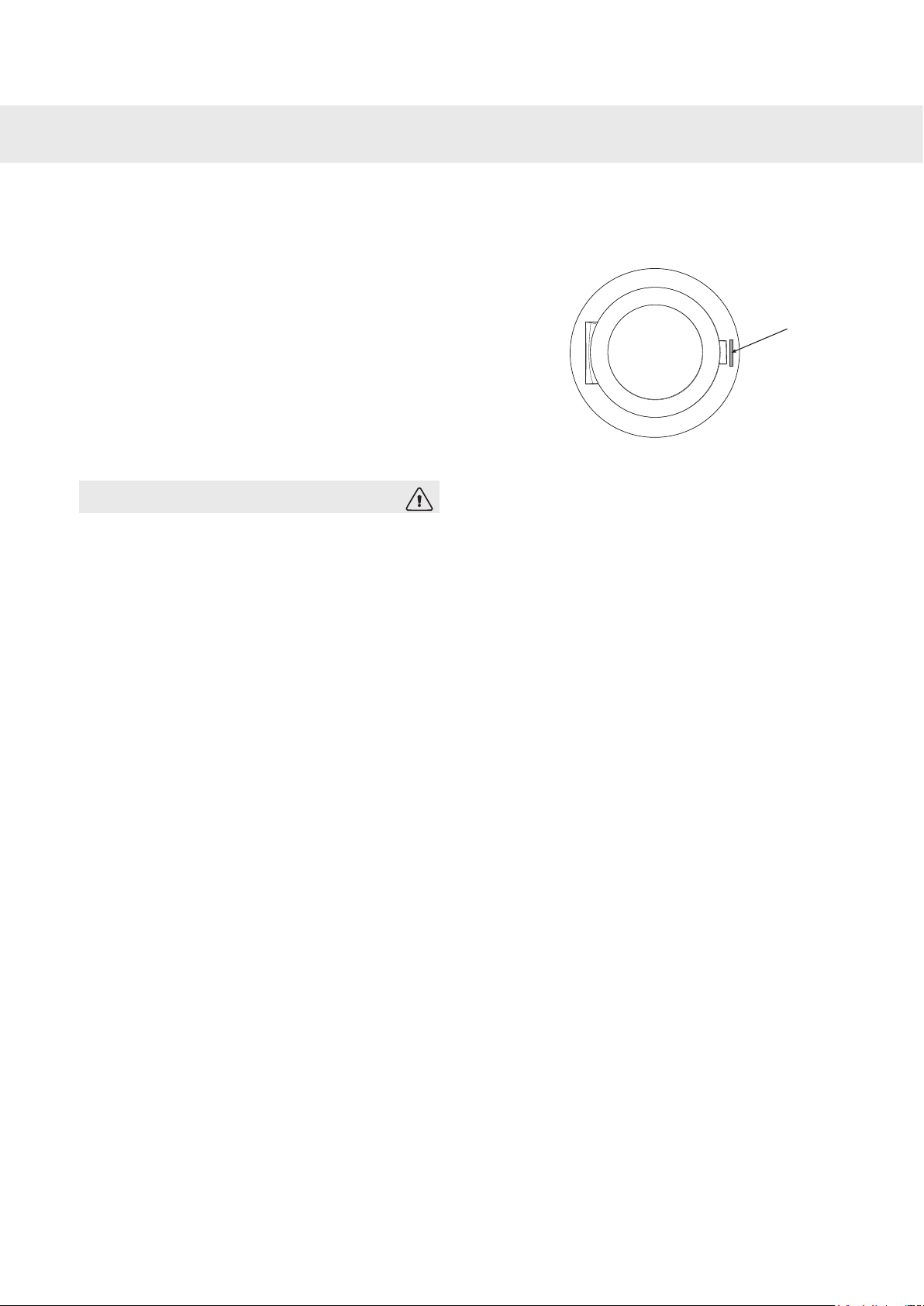

Porte
• La porte ne s’ouvre que si la machine est
raccordée à l’alimentation électrique.
• Pour ouvrir la porte manuellement, voir
la section « La porte ne s'ouvre pas » au
chapitre « Dépannage ».
• Il est impossible de démarrer la machine si la
porte est ouverte.
• Pour ouvrir la porte en cours de lavage, voir
la section « Fermer la porte et appuyer sur le
bouton Start/Stop » au chapitre « Lavage ».
Options d'achage de la durée
La durée programmée s'ache.
1. Tourner le sélecteur de programme et choisir
l'achage en mode 12 h, 24 h ou temps
restant pour le programme. Appuyer sur le
sélecteur de programme ou sur Start/Stop
pour valider.
Une fois la sélection eectuée, le menu de
réglage de l'horloge apparaît.
Réglage de l'horloge
1. Tourner le sélecteur de programme jusqu'à
ce que l'heure correcte soit achée. Appuyer
sur le sélecteur de programme pour valider.
2. Tourner le sélecteur de programme jusqu'à
ceque les minutes correctes soient achées.
Appuyer sur le sélecteur de programme ou
sur Start/Stop pour mémoriser.
Une fois la sélection eectuée, le menu du
programme s'ache.
Sélection de la langue
Une fois la machine branchée, à la première
mise en marche, la langue d’achage doit être
choisie. Marche à suivre :
1. Tourner le sélecteur de programme an
de choisir l'une des valeurs suivantes: US
English, English, Svenska, Dansk, Norsk,
Suomi, Français, Deutsch, Italiano, Espanol,
Русский, Nederlands.
2. Appuyer sur le bouton situé au centre du
sélecteur de programme ou sur Start/Stop
pour mémoriser le choix et passer au réglage
de l'horloge et de la durée du programme.
Contrôle de la dureté de l’eau
La quantité de détergent nécessaire dépend
notamment de la dureté de l'eau. Se reporter à
l'emballage du détergent pour plus de détails.
Se renseigner auprès du distributeur pour
connaître la dureté de l’eau de votre zone.
REMARQUE !
Avant de quitter l'usine, chaque appareil fait
l'objet de tests. Il peut arriver qu'une petite
quantité d'eau reste dans la pompe de vidange,
sans aucun risque pour la qualité ou l'état de
l'appareil.
Voir Guide de mise en service rapide sur la dernière page
4
Page 6
Consignes de sécurité
Généralités
• Lire attentivement le mode d'emploi et le
conserver en lieu sûr !
• Toutes les connexions électriques et
hydrauliques doivent être eectuées par un
technicien qualié.
• La machine doit servir exclusivement
aux articles à laver, conformément aux
indications du présent mode d'emploi. Elle
ne convient pas au nettoyage à sec !
• Utiliser uniquement un détergent pour lavage
en machine !
• Employez exclusivement des produits
lessiviels destinés au lavage en machine.
Le constructeur décline toute responsabilité
pour les dommages et la décoloration
éventuelle causés aux joints d’étanchéité et
pièces en plastique par l’utilisation incorrecte
de produits de blanchiment et/ou teintures.
• N’utilisez en aucun cas dans votre machine
des nettoyants chimiques contenant des
solvants, car ils peuvent dégager des gaz
toxiques et endommager l’appareil. Risques
d’incendie et d’explosion.
• Retirer tous les dispositifs de protection
avant d'utiliser la machine. Voir le chapitre «
Protection pour le transport ».
• Les réparations et l’entretien liés à la sécurité
et aux performances doivent être eectués
par un professionnel qualié.
• Le remplacement de câbles électriques
endommagés doit être coné à un électricien
qualié.
• La machine n'est pas prévue pour une
utilisation par des personnes (y compris des
enfants) sourant de handicaps physiques
ou mentaux ou n'ayant aucune connaissance
ni expérience de l'appareil. La personne
chargée d'assurer leur sécurité doit leur
enseigner comment utiliser la machine.
• Surveiller les enfants pour s'assurer qu'ils ne
jouent pas avec la machine.
• L'outil d'ouverture d'urgence de la porte se
trouve derrière le compartiment à détergent.
Retirer le compartiment à détergent et
décrocher l'outil d'ouverture d'urgence de la
porte.
Installation
Voir le chapitre « Installation ».
Fonction anti-débordement
Si l’eau présente dans la machine dépasse son
niveau normal, la fonction anti-débordement
lance la vidange et coupe l’arrivée d’eau. Si
le niveau d’eau n’a pas baissé au bout de 60
secondes, le programme est arrêté.
Transport/stockage
Si la machine doit être déplacée ou laissé
inutilisée dans un local où la température est
susceptible de tomber en dessous de zéro,
prendre les mesures suivantes:
• Vider le ltre et la pompe de vidange. Voir le
chapitre « Entretien et nettoyage ».
• Couper l’arrivée d’eau, desserrer le exible
branché sur le raccord d’alimentation et
laisser l’eau s’écouler du raccord et du
exible.
• Après vidage de la pompe, il peut arriver
qu'une petite quantité d'eau reste dans
l'appareil. Ceci ne représente aucun risque
pour la qualité ou l'état de la machine.
Recyclage
Cette machine est fabriquée et marquée de
façon à faciliter son recyclage. De manière à
éviter tout incident corporel, la machine doit
être mise hors service dès qu'il a été décidé
de la mettre au rebut. Contacter les autorités
locales pour connaître le lieu et la méthode de
recyclage appropriés.
5
Page 7
Sécurité enfants
Surveiller les enfants…
• Toujours refermer la porte, et toujours mettre
immédiatement la machine en marche après
l'ajout du détergent.
• Ne pas laisser les enfants en bas âge jouer
avec le lave-linge.
• Détergent et adoucisseur doivent être rangés
hors de portée des enfants.
• Pour empêcher les enfants de démarrer
un programme ou de le modier après
démarrage, une sécurité peut être activée.
Activer la fermeture de sécurité (pour le
compartiment à détergent)
Une fermeture de sécurité se trouve à l'intérieur
du compartiment à détergent.
Lorsque la fermeture de sécurité est activée,
il faut appuyer sur le bouton de libération pour
sortir le compartiment à détergent.
Fermeture de sécurité
activée
Fermeture de sécurité
désactivée
6
Page 8
Description du lave-linge
1. Interrupteur d’alimentation électrique
2. Bac à produits lessiviels

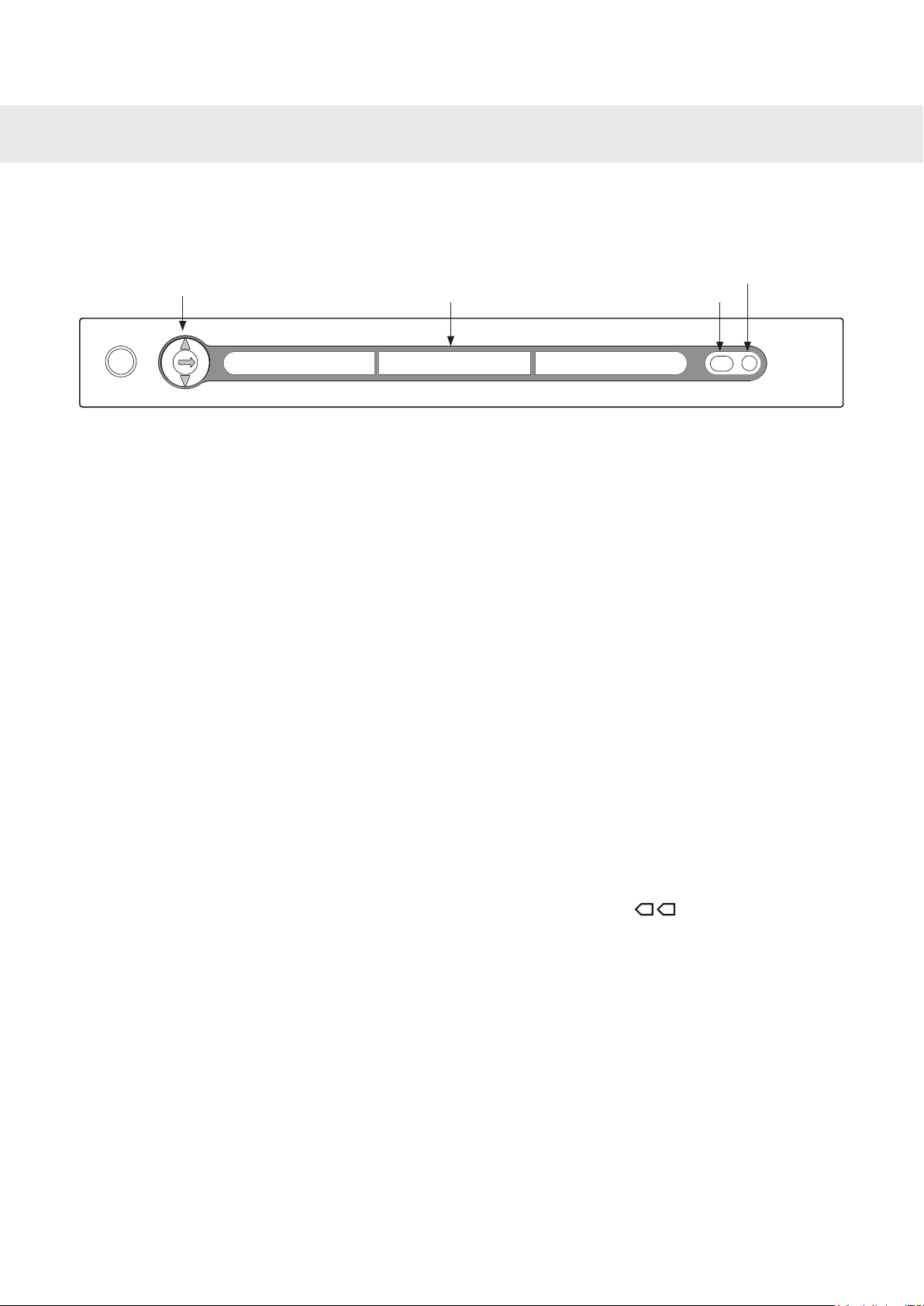

3. Panneau de commande

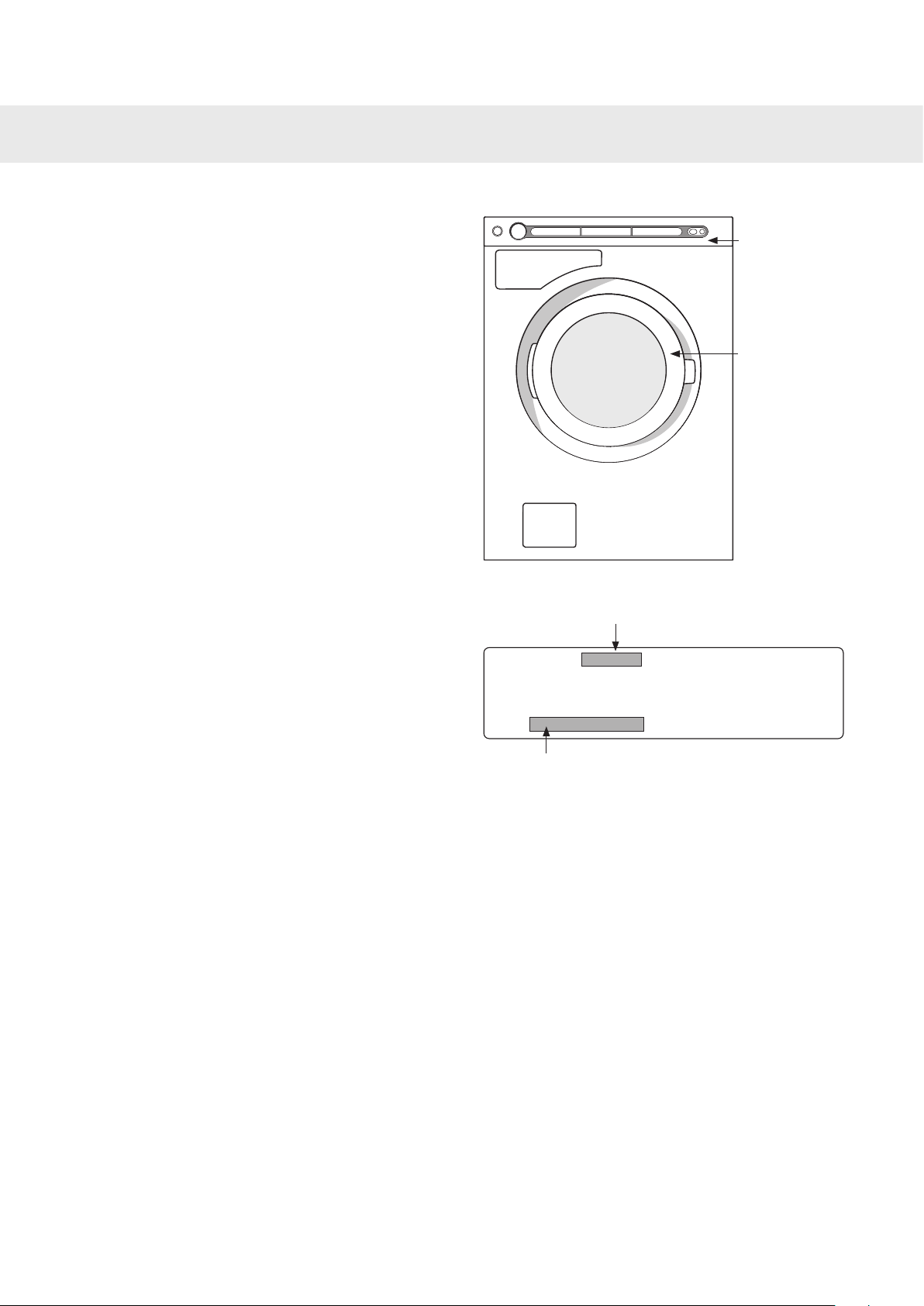

4. Plaque du numéro de série (à l'intérieur de la
porte du lave-linge)
5. Couvercle de la pompe de vidange
6. Pompe de vidange (derrière le couvercle)
7. Por te
1
2 3 4
75,6
7
Page 9
Compartiment à détergent
5
1
2 3
1. Prélavage
4
6
A
B
C
2. Lavage principal avec détergent liquide.
Utiliser le séparateur (A).
3. Lavage principal avec détergent en poudre.
Ne pas utiliser le séparateur. Adoucisseur
4. Adoucisseur
5. Bouton de libération
6. Fermeture de sécurité
8
Page 10
Recommandations et conseils
Conseils préliminaires
Tri du linge
Trier les articles:
• par degré de saleté;
• par couleur;
• par tissu.
Vêtements
1. Fermer complètement les fermetures
à glissières et les bandes Velcro, qui
risqueraient d’endommager les tissus.
2. Les articles neufs peuvent être gorgés de
couleur et doivent par conséquent être lavés
séparément les premières fois.
3. Retourner les articles délicats pour réduire
les risques de boulochage et de délavage.
4. Vider les poches, et si possible les retourner.
Étiquettes d’entretien du linge
Vérier les indications de l’étiquette. Le tableau
ci-dessous donne les correspondances
entre programmes de lavage, types de
tissus et charges. En utilisant des lave-linge
et détergents modernes, notamment des
détergents concentrés, il est généralement
possible de réduire la température de lavage.
Ne pas hésiter à eectuer des tests an
d'obtenir les meilleurs résultats.
Symboles des étiquettes d’entretien du linge
Exemples d’instructions de lavage et programmes recommandés. Toujours suivre les instructions de
lavage de chaque article.
Étiquettes
d’entretien du linge
ou
Cotonnades couleur
Les articles couleur en coton portant
l’instruction de lavage 60 °C ne doivent pas être
lavés la première fois à 60 °C an d’éliminer
l’excédent de teinture. À défaut, l'article risque
de déteindre sur d'autres. Utiliser un détergent
exempt de javellisant de manière à préserver la
couleur du tissu.
Tissu Programme
Coton, toile, articles blancs et de teintes claires. Cycle rapide 60 °C à 90 °C
Coton, toile, coton/polyester. Vêtements clairs et foncés. Super rapide 60 °C
Acrylique, viscose, modal, acétate, polyester, polyamide
et élasthanne. Vêtements clairs et foncés.
Laine, soie et linge très délicat Laine/Main 30 °C à 40 °C
Synthétique (Easy care) 40 °C
Toile écrue
Le lin non blanchi peut être lavé à 60 °C en
utilisant un détergent sans javellisant ni azurant.
Le lin très souillé peut être lavé à l'occasion à
une ’température plus élevée, mais pas trop
souvent puisque la chaleur peut abîmer le lustre
du tissu et aaiblir ses bres.
9
Page 11
Recommandations et conseils
Laine
L’étiquette de ces tissus indique s’ils
peuvent être lavés en machine ou à la main.
Le programme Laine est au moins aussi
respectueux que le lavage à la main.
La laine est très sensible au lavage.
On peut préférer ne pas l’essorer mais l’égoutter
à l’aide de serviettes éponges. Dans ce cas,
sélectionner l’option « Sans essorage ».
La marche à suivre pour sélectionner cette
option est indiquée au chapitre « Lavage ».
La plupart des tissus supportent un essorage
court. Sélectionner un essorage court (800 tr/
min maximum).
Fibres de rayonne et synthétiques
Les tissus en bres de rayonne, comme la
viscose, et certaines bres synthétiques
sont très délicats et ont besoin de beaucoup
d'espace sous peine d'être froissés. Ne remplir
le tambour qu'à moitié et choisir une vitesse
d'essorage de 800 tr/min maximum.
REMARQUE !
La viscose et les acétates sont fragiles lorsqu’ils
sont mouillés.
Détachage
Le programme de détachage automatique peut
être utilisé pour les types de taches suivants :
chocolat, sang, vin rouge, œuf, herbe, produits
laitiers, thé/café, graisse/huile et myrtille. Le
programme convient pour le coton, coton/
synthétique et tissu synthétique.
REMARQUE !
Il est essentiel de traiter les taches le plus
rapidement possible. Une tache qui sèche
est ultérieurement beaucoup plus dicile à
éliminer. Il est également important de gratter
délicatement les taches à la surface des tissus.
Ne pas mettre plus de 2,5 kg de linge dans la
machine.
Réduction des risques de réactions
allergiques
La machine est dotée d’une option « Super
rinçage » destinée au lavage des vêtements
des personnes à la peau sensible (personnes
allergiques, enfants en bas âge, etc.).
Épargner du temps et de l'énergie
Utiliser le programme Cycle rapide pour
économiser du temps et de l'énergie. Le cycle
de lavage principal de ce programme est
plus court que celui du Coton standard, mais
susant pour du linge peu sale.
Volume d’eau élevé
Si un volume d’eau supérieur est nécessaire
pour le lavage principal et les rinçages,
sélectionner l’option « Niveau d’eau élevé
». L’option « Niveau d’eau élevé » est
automatiquement sélectionnée dans le cadre du
programme « Laine/Main ».
Économie et rendement
D’importantes économies d’énergie sont
possibles en n’utilisant pas des températures
plus importantes que nécessaire.
• Sélectionner l'option Super rapide s'il s'agit
simplement de rafraîchir des chemises
ou vêtements de sport, par exemple. On
économisera ainsi eau et électricité.
• Une vitesse d’essorage rapide réduit la
consommation électrique du séchage
(sèche-linge à tambour ou armoire-séchoir).
• Toujours faire fonctionner la machine pleine
pour les programmes Intensif, Cycle rapide
et Coton standard.
• Éviter le prélavage. En eet, les machines
et détergents modernes permettent de
se passer de prélavage. Le prélavage est
uniquement nécessaire si le linge est très
sale.
10
Page 12
Recommandations et conseils
Détergents
Les détergents disposant de l'éco-label sont
moins nuisibles pour l'environnement.
Une dose excessive de détergent n’améliore
en rien le lavage et constitue une source de
pollution. Essayer de réduire les doses de
détergent, et ne les augmenter que si le lavage
n’est pas satisfaisant.
Teinture
Pour teinter des articles, sélectionner le
programme Cycle rapide en combinaison
avec l'option « Super rinçage ». Choisir la
température en fonction des recommandations
du fabricant.
Si le tissu à teindre est de nature mixte (coton/
polyester, par exemple), choisir une vitesse
d'essorage peu élevée.
REMARQUE !
Verser la teinture dans le tambour, et non pas
dans le compartiment réservé au détergent.
Après teinture, faire tourner la machine à vide
sur le même programme. Utiliser le volume de
détergent normal.
REMARQUE !
Pour des raisons de protection de
l’environnement, éviter les produits chimiques
puissants. L’utilisation d’agents de blanchissage
ou de détachage comporte un risque de
corrosion (rouille) et de décoloration de la
machine.
11
Page 13
Lavage
Trier le linge
Voir le chapitre « Recommandations et
1
Les soutiens-gorge à armature doivent être
placés dans un let de lavage.
Vider les poches. Les pièces de monnaie,
clous, etc. peuvent endommager la machine
et les tissus. Se reporter à la rubrique «
Recommandations et conseils ».
conseils ».
Mise sous tension
2
Ouverture de la porte et
chargement
3
touche d'ouverture de la porte (clé). La porte
s'ouvre une fois que toute l'eau a été évacuée
de la machine. Charger le linge. Le tableau
des programmes indique le volume de linge
admissible pour chaque programme.
Si la porte est fermée, appuyer sur la
au lavage principal, utilisez la cloison mobile
(A) - voir la gure dans le chapitre Bac à
produits lessiviels. Versez le détergent dans le
compartiment avant du tiroir à produits.
Boule de dosage ou let
En cas d’utilisation d’une boule de dosage ou
d’un let, placer cet accessoire dans le tambour
et sélectionner un programme sans prélavage.
REMARQUE !
Une dose excessive de détergent n’améliore
en rien le lavage et constitue une source de
pollution. Essayer de réduire les doses de
détergent et ne les augmenter que si le lavage
n’est pas satisfaisant.
Adoucisseur
Verser l'adoucisseur dans le compartiment
comportant le symbole
recommandations se trouvant sur l'emballage
de l'adoucisseur.
REMARQUE !
. Suivre les
Ajout de détergent et
d’adoucisseur
4
quantités de détergent à utiliser. La machine
accepte 8 kg de linge. Si le volume de linge
est faible, il sut de réduire la quantité de
détergent utilisé. Suivez les recommandations
du fabricant en ce qui concerne le type de
détergent adapté à chaque température.
Détergent en poudre
En cas d’utilisation d’un détergent liquide, suivre
les consignes du fabricant.
Détergent liquide
Lorsque vous utilisez un détergent liquide,
respectez les instructions du fabricant. Nous
vous recommandons de choisir du détergent
épais et de le verser dans une boule de lavage.
Si vous le mettez dans le compartiment destiné
L'emballage du détergent indique les
Ne pas dépasser le niveau maximum indiqué
dans le compartiment. Dans le cas contraire, de
l’adoucisseur se trouverait mêlé au détergent,
dont il contrecarrerait l’action.
12
Page 14
Lavage
Sélection du programme
5
Ouverture de la porte
Selector
Pour sélectionner un programme, tourner le sélecteur de programme. L'acheur indique en
surbrillance le nom du programme sélectionné ainsi que l'heure de n du programme. Démarrer le
programme à l'aide du bouton Start/Stop, ou appuyer sur le bouton central du sélecteur de programme
et choisir « Options ».
1. Automatique
Ce programme ajuste automatiquement la
durée du lavage principal ainsi que le nombre
de rinçages en fonction de la quantité et du type
de linge placé dans la machine.
2. Anti Tache
Pour plus d'informations sur le détachage, voir
la rubrique « Recommandations et conseils »
avant le lavage.
• Appuyer une nouvelle fois sur le sélecteur de
programme (la grande èche) pour accéder
au symbole des taches. Sélectionner le type
de tache adapté en tournant le sélecteur de
programme.
• Appuyer une nouvelle fois sur le sélecteur de
programme (la grande èche) pour accéder
au symbole du tissu. Choisir le type de tissu
souhaité.
• Suivre le dosage recommandé sur
l'emballage du détergent.
• Pour les taches de vin rouge, thé/
café, myrtille et chocolat, nous vous
recommandons de rajouter également
la moitié de la dose recommandée de
détergent dans le compartiment de
prélavage.
• Vous pouvez sélectionner la température
qui vous convient et donc utiliser les
températures recommandées les plus
élevées pour chaque article.
Afcheur
Start/Stop
3. Express
Ce programme s'adapte automatiquement à
la durée ou à l'heure de n indiquée. Lorsque
vous utilisez ce programme, il est néanmoins
important de sélectionner une température
et une durée adaptées au degré de saleté
du linge. Vous êtes libre de choisir la vitesse
d’essorage.
4. Intensif
Programme avec prélavage, pour linge très
sale, présentant des taches qui doivent être
complètement éliminées avant le lavage
principal. La machine adapte la durée du
programme et la consommation d'eau en
fonction du volume de charge.
5. Coton standard
Programme pour le linge normalement sale à
très sale, blanc ou de couleur. Vous pouvez
sélectionner la température qui vous convient,
ce qui vous permet de suivre les instructions
de lavage de chaque article. 60 °C est une
température adaptée pour les articles très sales
en coton ainsi que pour les sous-vêtements.
Sélectionnez 40 °C si le linge n’est pas très
sale. Vous êtes libre de choisir la vitesse
d’essorage. La machine adapte la durée du
programme et la consommation d’eau en
fonction du volume de la charge.
60 °C 40 °C
13
Page 15
Lavage
6. Cycle rapide
Programme standard pour linge peu sale à
moyennement sale. Vous pouvez sélectionner
la température qui vous convient, mais vous
devez suivre les instructions de lavage de
chaque article. Les sous-vêtements doivent
être lavés à 60 °C. Le linge très peu sale se lave
généralement à 40 °C. Sélectionner la vitesse
d'essorage souhaitée.
7. Super rapide
Programme rapide pour le linge ayant
seulement besoin d’être rafraîchi. Vous pouvez
sélectionner n’importe quelle température pour
ce programme, ce qui vous permet de suivre les
instructions de lavage de chaque article. Plus
la température sélectionnée est basse, plus la
durée du programme sera courte. Les sousvêtements doivent être lavés à 60 °C. Vous êtes
libre de choisir la vitesse d'essorage.
8. Synthétique (Easy care)
Programme pour textiles en bres synthétiques,
textiles mélangés ou coton/polyester mélangé.
Ce programme, qui fonctionne avec un niveau
d'eau élevé, convient également aux coussins,
vestes matelassées, etc. Lisez attentivement
les instructions de lavage. N'oubliez pas, par
exemple, que les revêtements étanches de
certains vêtements d'extérieur ne permettent
pas l'utilisation d'adoucissant. Une température
de lavage maximale de 60 °C et une vitesse
d’essorage maximale de 1200 tr/min peuvent
être sélectionnées.
10. Laine
Programme de lavage délicat pour la laine, la
soie et les articles nécessitant normalement
un lavage à la main. La température maximale
disponible est de 40 °C. Ce programme a un
cycle d'essorage court. La vitesse d'essorage
maximale est de 800 tr/min.
11. Main
Programme de lavage délicat pour la laine, la
soie et les articles nécessitant normalement un
lavage à la main. La température maximale est
de 30 °C. Ce programme a un cycle d'essorage
court. La vitesse d’essorage maximale est de
800 tr/min.
12. Rinçage
Ce programme comporte un cycle de rinçage
à froid et un essorage. Il convient pour le linge
ayant simplement besoin d'être humidié et
pour le lavage des serpillières et des chions.
13. Essorage
Programme servant uniquement à l’essorage de
la charge.
14. Vidange
Programme servant uniquement à la vidange de
l’eau présente dans la machine.
9. Délicat
Programme pour les textiles délicats en bres
synthétiques, textiles mélangés, rayonne. La
température maximale est de 60 °C. Suivez
toutefois les instructions de lavage pour
chaque type de vêtement. De nombreux tissus
synthétiques se lavent également à 40 °C. Les
sous-vêtements doivent être lavés à 60 °C. La
vitesse d’essorage maximale est de 800 tr/min.
14
Page 16
Lavage
Tableau des programmes
Programma
1. Automatique
2. Anti Tache
3. Express
4. Intensif
5. Coton standard
6. Cycle rapide 60 3 1800 8 60 1,2 1:40
7. Super rapide 40
8. Synthétique (Easy care) 40
9. Délicat 40 4 800 2,5 40 0,4 1:20
10. Laine 30 3 800 2,7 70 0,5 0:50
11. Main 30 3 800 2,7 70 0,5 0:50
12. Rinçage 1 1800 4,0 15 0,1 0:20
13. Essorage 1800 4,0 0,1 0:15
14. Vidange 0:01
** Demi-charge
1) Programme court pour le bureau d'essai, max. ½ charge.
2) Programme d’essai pour raccordement à l’eau froide conformément à EN 60456. Pour les grands volumes de détergent, nous recommandons de retirer
l’insert et de mettre le produit directement dans le compartiment.
3) Programme 40 °C pour le bureau d'essai. L’option 40 °C doit être sélectionnée.
60 °C 40 °C
Prélavage
X 90 5 1800 8 85 2,2 2:45
X 60 5 1800 8 75 1,1 2:40
Temp. °C
90 3 1800 8 72 2,0 2:55
2)
60
2)
40
1)
3)
Nombre de
rinçages
Vitesse d’essrage
tr/min
Taux d'humidité
résiduelle [%]
2 1800 43 8/4** 55 1,10/0,83** 3:00/2:20**
2 1800 43 8/4** 55 0,67/0,48** 2:50/2:10**
3 1800 4,0 35 0,4 0:50
2 1200 4,0 60 0,60 1:40
Charge max. (kg)
Consommation
approx. d’eau (liter)
Consommation
électrique approx.
(kWh)
Durée approx.
programme (heures
et minutes)
Le tableau ci-dessus présente quelques exemples de la consommation en électricité et en eau ainsi que la durée de diérents programmes.
Plusieurs facteurs peuvent inuencer la consommation : pression, dureté et température de l’alimentation en eau, température ambiante,
charge et contenu de la machine, uctuations du réseau électrique et options sélectionnées. Dans les exemples présentés, le rinçage est
réglé sur Normal et aucune option n'est sélectionnée.
En cas d'utilisation de grandes quantités de détergent, notamment de la poudre non compacte, qui excèdent la capacité du compartiment, il
est possible de retirer le support et d'incorporer la poudre directement dans le compartiment. Nous recommandons à tous les instituts de test
de retirer le support pour permettre l'incorporation de grandes quantités de détergent.
Modications du temps de lavage aché
Une mauvaise répartition du linge dans le tambour
de la machine peut entrainer certains inconvénients,
La technologie avancée permet à l'appareil de
détecter la quantité de linge et d'ajouter le volume
d'eau nécessaire pendant le lavage. La durée du
lavage peut être plus ou moins longue en fonction
de la charge, et le temps aché sera ajusté en
conséquence.
tels que des vibrations et un fonctionnement bruyant.
L'appareil détecte ces problèmes et essaie alors
de mieux répartir le linge. Les petites charges (par
exemple une serviette, un pull, un peignoir, etc.) ou
des vêtements composés de matières présentant
des propriétés particulières ne peuvent pas être
répartis régulièrement dans le tambour du lave-linge
En outre, le temps de lavage aché peut changer
en raison de la température de l'eau admise dans la
machine. Si l'eau est très froide, la durée du lavage
peut être plus longue, mais elle sera plus courte si la
(pantoues, grandes pièces, etc.). L'appareil essaie
donc à plusieurs reprises de mieux répartir le linge,
ce qui a pour conséquence de rallonger la durée du
programme.
température de l'eau est plus élevée.
15
Page 17
Lavage
Sélection des options
Les options permettent d’aner le
6
besoins spéciques. Les options disponibles
dépendent du programme sélectionné. Si
l'option est disponible pour le programme
sélectionné, le symbole s'ache. Les options
sélectionnées pour chaque programme restent
en mémoire (à l'exception du « Démarrage
diéré »). Vous pouvez modier les options
choisies lors d'une sélection ultérieure du
programme.
• Pour sélectionner la température, appuyer
• Tourner le sélecteur de programme jusqu'à
• Appuyer sur le bouton Start/Stop pour
• Pour sélectionner la vitesse d'essorage,
• Tourner le sélecteur de programme jusqu'à
• , signie que le programme se termine par
réglage de l’appareil en fonction de
Température
sur le sélecteur de programme jusqu'à ce
que « Température » soit en surbrillance.
ce que la température voulue soit achée.
Vous pouvez choisir une température
de Froid à 95 °C. Si l’option « Froid » est
sélectionnée, la température de lavage
correspond à celle de l’eau d’alimentation
de la machine. Pour Laine, la température
ne peut pas dépasser 40 °C et pour Main,
elle ne peut dépasser 30 °C. La température
maximale pour Express est de 60 °C.
démarrer le programme ou appuyer sur le
sélecteur de programme pour obtenir plus
d'options.
Essorage
appuyer sur le sélecteur de programme
jusqu'à ce que qu'une vitesse d'essorage soit
en surbrillance.
ce que la vitesse souhaitée soit achée.
Les vitesses pouvant être sélectionnées
sont les suivantes : 400 et 1800 tr/min,
(sans essorage) ou (sans vidange). La
vitesse d'essorage maximale varie selon le
programme choisi. La vitesse s'ache.
une vidange au lieu d'un essorage.
• Si l'option "Sans vidange" est
sélectionnée, le programme ne comprend
pas d'essorage et s'achève sans évacuation
de l'eau du rinçage nal. Le linge demeure
immergé dans l'eau du rinçage nal, ce qui
lui évite de se friper. Si l’option « No drain »
est activée, à la n du cycle, sélectionnez
Essorage ou Vidange pour vider l’eau de la
machine avant d’ouvrir la porte.
Rinçage
Le nombre de rinçages varie selon le
programme choisi. Utiliser cette option pour
augmenter ou diminuer le nombre de rinçages
pour le programme sélectionné.
Rinçage économique supprime un rinçage
du programme.
applique le nombre de rinçages par défaut.
L'option Super rinçage ajoute deux rinçages
au programme. Le nombre maximal de
rinçages est de sept. L'option Super rinçage est
recommandée pour les personnes à la peau
très sensible et/ou dans des zones où l'eau est
très douce.
1. Pour choisir le nombre de rinçages, appuyer
sur le sélecteur de programme jusqu'à ce
que le symbole de rinçage soit aché.
2. Tourner le sélecteur de programme pour
sélectionner le nombre de rinçages.
3. Appuyer sur le bouton Start/Stop pour
démarrer le programme ou appuyer sur le
sélecteur de programme pour obtenir plus
d'options.
Volume d'eau élevé
1. Cette option commande l’apport d’un volume
d’eau supplémentaire lors du lavage et
du rinçage principaux. Pour sélectionner
« Niveau d'eau élevé », appuyer sur le
sélecteur de programme jusqu'à ce que
le symbole de niveau d'eau élevé soit en
surbrillance.
2. Cette option n'est pas utilisable avec les
programmes Automatique, Express, Laine,
Main, Rinçage, Essorage et Vidange.
L'option Rinçage normal
L'option
16
Page 18
Lavage
3. Tourner le sélecteur de programme pour
choisir « Niveau d'eau normal » ou « Niveau
d'eau élevé».
4. Appuyer sur le bouton Start/Stop pour
démarrer le programme ou appuyer sur le
bouton central du sélecteur de programme
pour obtenir plus d'options.
REMARQUE !
Le supplément d'eau est introduit dans la
machine environ 15 minutes après le démarrage
du lavage principal.
Démarrage diéré
Le démarrage temporisé démarre
automatiquement le lavage 0,5 à 24 heures
après avoir appuyé sur la touche Start/Stop.
C’est option n’est pas utilisable avec Express.
1. Pour sélectionner le Démarrage diéré,
appuyez sur le sélecteur de programme
pour mettre en surbrillance le symbole
de l’horloge et acher à droite l’heure de
démarrage et de n.
2. Chaque fois que vous tournez le sélecteur,
vous retardez le démarrage de ½ heure,
avec un maximum de 24 heures.
REMARQUE !
Ne pas oublier d'appuyer sur le bouton Start/
Stop an de démarrer le programme.
REMARQUE !
S'assurer que le compartiment réservé au
détergent est bien sec avant d'ajouter du
détergent, pour éviter qu'il ne fasse des paquets
avant le démarrage de la machine.
17
Page 19
Lavage
Fermer la porte et appuyer sur
le bouton Start/Stop.
7
Temps restant
Le temps restant est indiqué en heures et
minutes. Une fois un programme sélectionné,
sa durée estimative globale s'ache. Cette
durée peut varier en fonction de la température
de l'eau d'arrivée et du volume de linge.
Lorsque la durée du programme est supérieure
à celle d'un cycle précédent reposant sur le
même programme, le chire « 0:01 » s'ache
jusqu'à la n du cycle. C’est normal! Lors de la
prochaine utilisation de ce programme dans les
mêmes conditions, la durée estimative sera plus
précise.
Ajout ou retrait de linge après
démarrage de la machine
Pour ajouter ou retirer du linge en cours de
lavage, il sut d'interrompre le programme
en appuyant sur la touche d'ouverture de
la porte (clé) pendant trois secondes. Lors
du redémarrage de la machine, ajouter
tout détergent éventuellement nécessaire
et refermer la porte. La machine reprend
automatiquement à partir du point auquel le
programme a été interrompu.
Une fois le lavage terminé
Le texte « Fin » s'ache à l'écran.
8
une fois le programme terminé. La marche à
suivre pour désactiver la fonction d'ouverture
automatique de la porte est décrite au chapitre
« Sélection des réglages ».
• Retirer le linge.
• Couper l'alimentation électrique, an
S’il y a des enfants en bas âge ou des animaux
domestiques dans la maison, bien veiller à
refermer la porte.
Éclairage de fond
Deux minutes après la n du lavage, l'éclairage
de fond de l'acheur entre en mode d'économie
d'énergie. Tournez le sélecteur de programme
an d'activer la machine.
La porte s'ouvre automatiquement
d'économiser de l'électricité.
Arrêt ou modication d'un
programme
Vous pouvez interrompre un programme en
appuyant sur le bouton Start/Stop pendant
trois secondes. L'écran ache « Stop ».
Pour redémarrer la machine, sélectionner un
nouveau programme, éventuellement ajouter du
détergent et appuyer sur le bouton Start/Stop.
REMARQUE !
Ne pas ouvrir le compartiment à détergent
lorsque la machine fonctionne.
18
Page 20
Réglage
Modier les réglages suivants:
• Sécurité enfant
• Ouverture de la porte
• Température
• Rinçages supplémentaires
• Trempage
• Fonction antifroissage
• Horloge
• Réglage de l'horloge
• Volume buzzer
• Option de l'essorage
• Sélectionner la langue
Pour sélectionner les réglages:
1. Appuyer sur le sélecteur de programme
jusqu'à ce que le menu de sélection
apparaisse en surbrillance.
2. Tourner le sélecteur de programme jusqu'à
ce que « Réglage » soit en surbrillance.
3. Appuyer sur le sélecteur de programme.
Sécurité enfant
Une sécurité enfant peut être activée pour
empêcher les enfants de démarrer la machine.
Pour désactiver la sécurité enfant, appuyer
simultanément sur le bouton Start/Stop et sur
le sélecteur de programme (la grande èche).
La sécurité enfant est alors désactivée pendant
trois minutes.
1. Appuyer sur le sélecteur de programme
jusqu'à ce que « Sécurité enfant » s'ache
au centre de l'acheur.
2. Appuyer à nouveau sur le sélecteur de
programme pour accéder au menu de droite
de l'acheur.
3. Sélectionner « O » ou « On » à l'aide du
sélecteur de programme.
4. Appuyer sur le sélecteur de programme pour
sauvegarder le réglage.
5. Si plus aucun réglage ne doit être eectué,
tourner le sélecteur de programme dans
le sens antihorloger jusqu'au programme
souhaité.
Ouverture de la porte
Par défaut, la porte du lave-linge s'ouvre
automatiquement à la n d'un programme. Si,
pour une raison quelconque, la porte ne doit
pas s'ouvrir automatiquement, il est possible de
programmer la machine pour qu'elle n'ouvre la
porte qu'après pression de la touche d'ouverture
de la porte (clé).
1. VAppuyer sur le sélecteur de programme
jusqu'à ce que « ouverture auto porte »
apparaisse au milieu de l'acheur.
2. Appuyer à nouveau sur le sélecteur de
programme pour accéder au menu de droite
de l'acheur.
3. Sélectionner « O » ou « On » à l'aide du
sélecteur de programme.
4. Appuyer sur le sélecteur de programme pour
sauvegarder le réglage.
5. Si plus aucun réglage ne doit être eectué,
tourner le sélecteur de programme dans
le sens antihorloger jusqu'au programme
souhaité.
Température
1. Appuyer sur le sélecteur de programme
jusqu'à ce que « Température » apparaisse
au milieu de l'acheur.
2. Appuyer à nouveau sur le sélecteur de
programme pour accéder au menu de droite
de l'acheur.
3. Sélectionner « °C » ou « °F » à l'aide du
sélecteur de programme.
4. Appuyer sur le sélecteur de programme pour
sauvegarder le réglage.
5. Si plus aucun réglage ne doit être eectué,
tourner le sélecteur de programme dans
le sens antihorloger jusqu'au programme
souhaité.
19
Page 21
Réglage
Rinçages supplémentaires
À la livraison, le lave-linge est réglé pour utiliser
trois rinçages dans les programmes Coton
standard et Cycle rapide. Pour augmenter
le nombre de rinçages à cinq dans ces
programmes, procéder comme suit :
1. Tourner le sélecteur de programme et
choisir «Rinçage On» pour cinq rinçages ou
«Rinçage O» pour trois rinçages.
2. Appuyer une fois sur la touche d'ouverture
de la porte pour enregistrer le paramètre.
Trempage
Si le linge a des taches, de sang par exemple, il
est conseillé de le faire tremper. Le linge trempe
dans l'eau froide durant deux heures avant le
démarrage du programme. Cette option n'est
pas utilisable avec les programmes Express,
Laine et Main.
1. Appuyer sur le sélecteur de programme
jusqu'à ce que « Trempage » apparaisse au
milieu de l'acheur.
2. Appuyer à nouveau sur le sélecteur de
programme pour accéder au menu de droite
de l'acheur.
3. Sélectionner « O » ou « On » à l'aide du
sélecteur de programme.
4. Appuyer sur le sélecteur de programme pour
sauvegarder le réglage.
5. Si plus aucun réglage ne doit être eectué,
tourner le sélecteur de programme dans
le sens antihorloger jusqu'au programme
souhaité.
Fonction antifroissage
Si cette option est sélectionnée, le tambour
tourne pendant trois secondes par minute
pendant les deux heures suivant la n
du lavage. Cette option empêche que les
vêtements ne restent dans la même position et
ne se froissent. Elle est très utile dans le cas où
il n'est pas possiblede sortir le linge dès la n du
lavage.
1. Appuyer sur le sélecteur de programme
jusqu'à ce que « Antifroissage » apparaisse
à droite de l'acheur.
2. Appuyer à nouveau sur le sélecteur de
programme pour accéder au menu de droite
de l'acheur.
3. Sélectionner « O » ou « On » à l'aide du
sélecteur de programme.
4. Appuyer sur le sélecteur de programme pour
sauvegarder le réglage.
5. Si plus aucun réglage ne doit être eectué,
tourner le sélecteur de programme dans
le sens antihorloger jusqu'au programme
souhaité.
Horloge
Régler l'achage de l'horloge en mode 12 h, 24
h ou temps restant pour le programme.
1. Appuyer sur le sélecteur de programme
jusqu'à ce que « Horloge » apparaisse au
milieu de l'acheur.
2. Appuyer à nouveau sur le sélecteur de
programme pour accéder au menu de droite
de l'acheur.
3. Tourner le sélecteur de programme. Tourner
le sélecteur de programme pour choisir le
format d'achage de l'horloge (12 h, 24 h ou
temps restant pour le programme).
4. Appuyer sur le sélecteur de programme pour
sauvegarder le réglage.
5. Si 12 ou 24 heures a été sélectionné, le
menu de réglage de l’horloge est aché
automatiquement.
Réglage de l'horloge
1. Tourner le sélecteur de programme jusqu'à
ce que le chire correspondant à l'heure
correcte soit aché.
2. Appuyer sur le sélecteur de programme pour
sauvegarder le réglage.
3. Tourner le sélecteur de programme jusqu'à
ce que le chire correspondant à la minute
correcte soit aché.
4. Appuyer sur le sélecteur de programme pour
sauvegarder le réglage.
5. Si plus aucun réglage ne doit être eectué,
tourner le sélecteur de programme dans
le sens antihorloger jusqu'au programme
souhaité.
20
Page 22
Réglage
Volume buzzer
Il est possible d'obtenir un avertissement
lorsqu'un programme est terminé ou qu'une
erreur est survenue.
1. Appuyer sur le sélecteur de programme
jusqu'à ce que « Volume buzzer » apparaisse
au milieu de l'acheur.
2. Appuyer à nouveau sur le sélecteur de
programme pour accéder au menu de droite
de l'acheur.
3. Tourner le sélecteur de programme an
de régler le volume du buzzer : O, Faible,
Normal ou Élevé
4. Appuyer sur le sélecteur de programme pour
sauvegarder le réglage.
5. Si plus aucun réglage ne doit être eectué,
tourner le sélecteur de programme dans
le sens antihorloger jusqu'au programme
souhaité.
Option de l'essorage
En cas de problème de fréquences de
résonance à l'emplacement de votre machine,
le réglage de l'essorage peut être modié.
Choisir entre les 4 options préréglées.
Retour
Pour retourner au menu du programme, appuyer
sur le sélecteur de programme.
Sélectionner la langue
1. Appuyer sur le sélecteur de programme
jusqu'à ce que « Langue » apparaisse au
milieu de l'acheur.
2. Appuyer à nouveau sur le sélecteur de
programme pour accéder au menu de droite
de l'acheur.
3. Tourner le sélecteur de programme an
de choisir l'une des valeurs suivantes: US
English, English, Svenska, Dansk, Norsk,
Suomi, Français, Deutsch, Italiano, Espanol,
Русский, Nederlands.
4. Appuyer sur le sélecteur de programme pour
sauvegarder le réglage.
5. Si plus aucun réglage ne doit être eectué,
tourner le sélecteur de programme dans
le sens antihorloger jusqu'au programme
souhaité.
21
Page 23

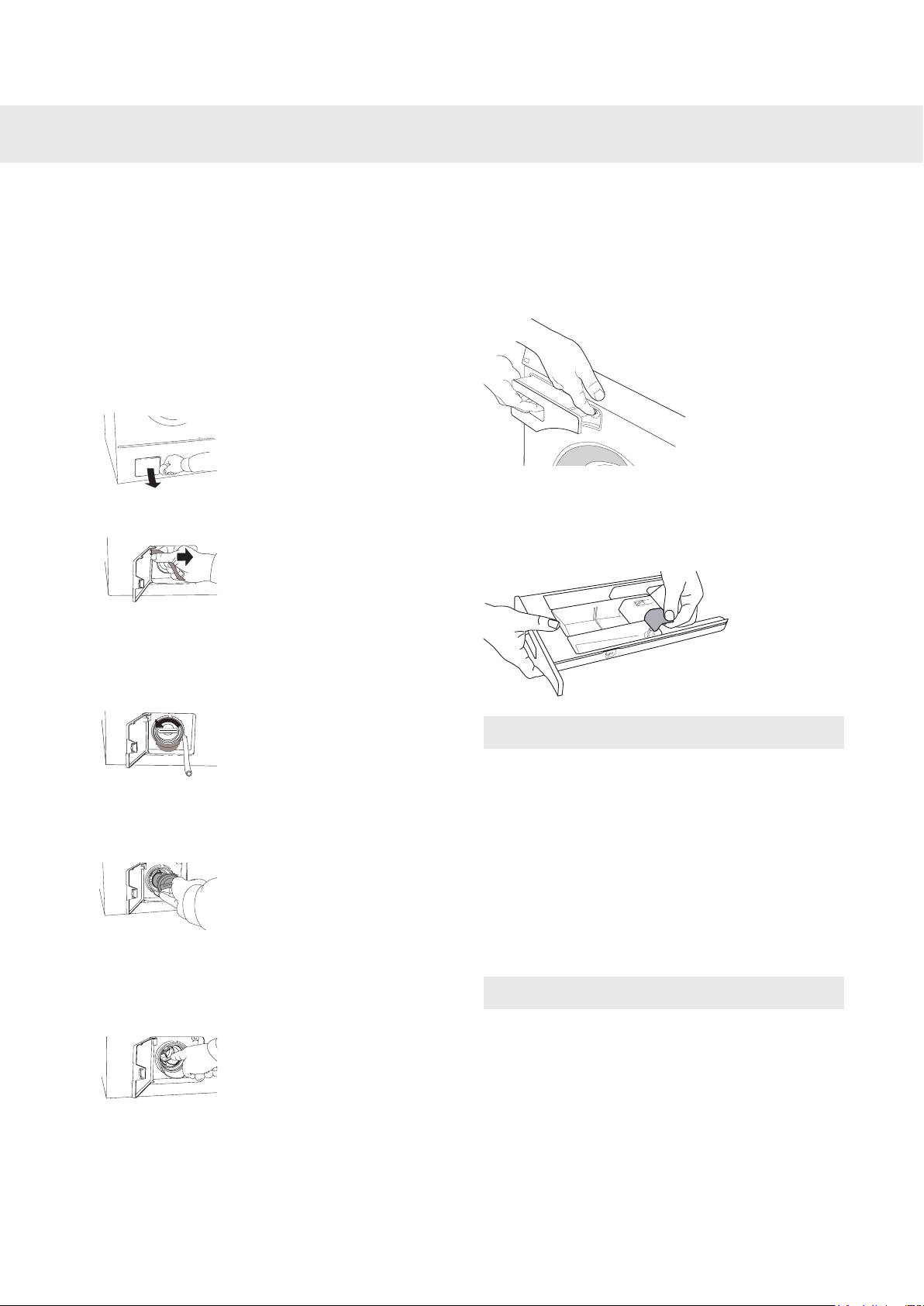

Entretien et nettoyage
Nettoyage de la trappe et de la
pompe de vidange
La laveuse dispose d’un ltre qui retient les
petits objets tels que des pièces de monnaie et
des épingles à cheveux. Pour nettoyer ce ltre
et la pompe, procédez comme suit :
1. S'assurer que la machine ne contient pas
d'eau et que l'alimentation électrique est
coupée.
2. Ouvrir la porte.
3. Débrancher le exible de vidange du
connecteur situé dans la porte et évacuer
l'eau dans un récipient adapté, par exemple
un seau.
Remettre en place le couvercle,
rebrancher le exible de vidange et
refermer la trappe.
Sortir le compartiment à détergent à l'aide du
bouton de libération.
Nettoyer le compartiment à fond et l'essuyer. Le
couvercle du compartiment pour adoucisseur
peut être retiré.
4. Tourner le couvercle dans le sens des
aiguilles d'une montre pour ouvrir la pompe.
Retirer le couvercle.
5. Retirer les corps étrangers présents dans
la pompe et dans le couvercle. Vérier
également que les ailettes de la pompe,
situées à l’arrière, tournent librement.
6. Remettre en place le couvercle, rebrancher
le exible de vidange et refermer la trappe.
REMARQUE !
Ne pas tenter de laver le compartiment à
détergent dans un lave-vaisselle.
Nettoyage de l'extérieur de la
machine
L’extérieur de la machine et le panneau de
commande doivent être nettoyés à l’aide d’un
détergent doux. Ne pas utiliser de solvant sous
peine d’endommager la machine.
REMARQUE !
Ne pas rincer l'appareil au jet.
22
Page 24
Entretien et nettoyage
Nettoyage de l’intérieur de la
machine (lutte contre les mauvaises
odeurs)
Les détergents modernes permettent souvent
de laver le linge à basse température.
L’inconvénient est un risque d’accumulation de
dépôt peu importants susceptibles de produire
des odeurs désagréables.
Pour éviter cela, nous recommandons un
lavage à 90 °C une fois par mois. N'utiliser alors
qu'une faible quantité de détergent. Il n'est pas
nécessaire de mettre du linge dans le tambour.
23
Page 25
Entretien et nettoyage

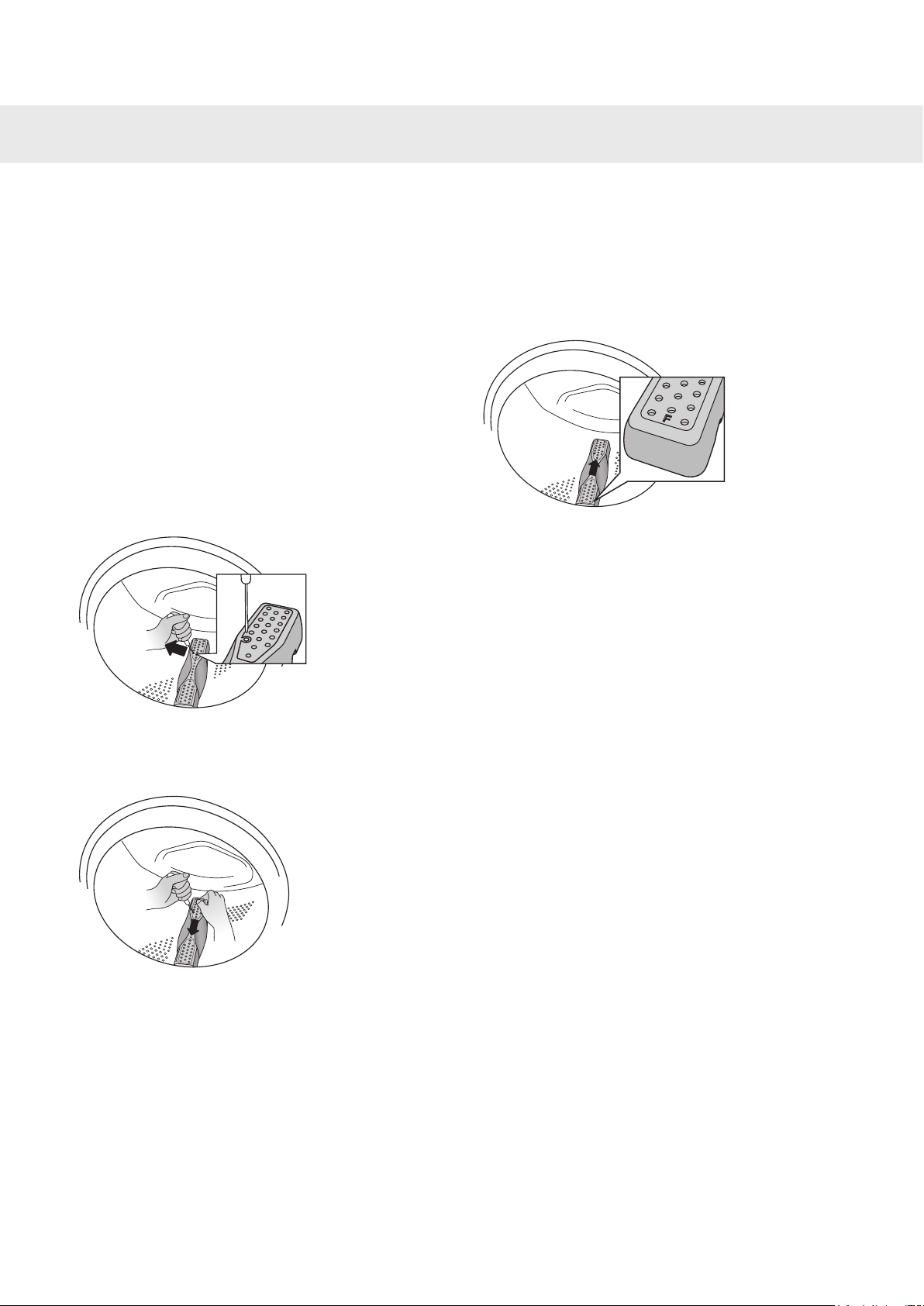

Nettoyage de l’espace sous
l’agitateur
Si des objets divers (clous, trombones,
etc.) sont susceptibles d'être tombés dans
le tambour, contrôler l'espace situé sous
l'agitateur. Ces objets peuvent en eet rouiller,
et donc tacher le linge. Les clous et autres
objets pointus peuvent trouer et déchirer le
linge.
Marche à suivre:
1. Insérer un tournevis ou un objet du même
type dans l'orice de l'agitateur, comme
illustré, et exercer avec précaution un eet
de levier sur la gauche.
5. Remettre l'agitateur en place, marquage
« F » orienté vers l'extérieur. S'assurer
que toutes les pattes de l'agitateur sont en
place dans leurs logements. Le pousser à
l'intérieur jusqu'à ce qu'il s'enclenche.
Si l’eau est très calcaire
Si l’eau de votre réseau de distribution est
dure (très calcaire), un voile blanc-gris peut se
former à la surface du tambour. Pour éliminer
ce voile, verser environ 20 grammes d’acide
citrique dans le tambour et exécuter n’importe
quel programme à 90 °C. Répéter l’opération si
nécessaire.
2. De l'autre main, saisir l'agitateur et le tirer
vers vous.
3. Soulever l’agitateur.
4. Retirer tout objet ou corps étranger.
24
Page 26
Dépannage
La porte ne s’ouvre pas
1. S’assurer que l’interrupteur d’alimentation
électrique est en position marche.
2. La machine est-elle sous tension ? Contrôler
les fusibles du logement (disjoncteurs).
L’ouverture de la porte à l’aide de la touche
« Clé » n’est pas possible si la machine n’est
pas sous tension.
En l'absence d'une autre solution,
ouvrir la porte du lave-linge comme
suit :
ATTENTION !
L'ouverture manuelle de la porte est
possible uniquement si l'alimentation
électrique est coupée et si l'eau de la
machine a été évacuée.
D Enfoncer l'outil vers le haut pour ouvrir la
porte du lave-linge.
Après utilisation, rangez la clé d'ouverture
d'urgence (C) dans le compartiment prévu à cet
eet (B) (voir l'illustration dans le chapitre Bac à
produits lessiviels).
Si, à l'avenir, la porte ne s'ouvre pas à la n du
programme de lavage, appeler le service aprèsvente.
A Pour vidanger la machine, exécutez le
programme Vidange. Si cela ne fonctionne
pas, la machine doit être vidangée
manuellement. Voir "Nettoyage du siphon
et de la pompe" au chapitre Entretien et
nettoyage.
B Veiller à ce que la machine soit éteinte et
retirer la che de la prise murale.
C Prenez la clé d'ouverture d'urgence (C) (voir
la gure dans le chapitre Bac à produits
lessiviels) et insérez-la dans la fente située à
droite de la poignée du hublot. Cette clé est
xée sur la paroi arrière du tiroir à produits.
Pour la retirer, il faut enlever le bac à produits
du lave-linge.
La machine ne démarre pas
1. La porte est-elle bien fermée? La fermer à
fond en poussant vers l’intérieur.
2. La machine est-elle sous tension ? Contrôler
les fusibles et les disjoncteurs diérentiels du
bâtiment.
3. S'assurer que l'option Démarrage diéré
n'est pas sélectionnée. Pour annuler le
démarrage diéré, appuyer pendant trois
secondes sur le bouton Start/Stop.
Linge encore mouillé dans la
machine
Une petite charge peu quelquefois provoquer
un déséquilibre (voir « Balourd »). Répartissez
la charge et lancez le programme d'essorage,
ou ajoutez du linge et relancez le programme de
lavage.
25
Page 27
Dépannage
Messages d’erreur
Si une erreur se produit pendant le programme,
un message s'ache. Pour eacer le message
après avoir résolu le problème, éteindre puis
rallumer la machine.
Les messages d'erreur pouvant apparaître sont
les suivants :
Fermer la porte
Il sut de fermer la porte, et le programme
démarre.
Trop plein
1. Fermer le robinet d’eau.
2. Voir "Erreur sortie d'eau".
Erreur sortie d'eau
Vérier :
• qu’aucun corps étranger n’est coincé dans le
raccord du exible de vidange.
• que la pompe de vidange n'est pas obstruée
par des corps étrangers. Nettoyer la pompe.
Voir le chapitre « Entretien et nettoyage ».
• que le exible de vidange n’est pas plié.
Après avoir pris les mesures nécessaires, faire
tourner le programme de vidange ou appuyer
sur la touche d'ouverture de la porte (clé) pour
vider la machine. Si le problème persiste,
appeler le service après-vente.
Erreur arrivée d'eau
Vérier :
• que le robinet du circuit d’eau est ouvert.
• que le ltre du circuit d’alimentation en eau
de la machine n’est pas colmaté.
Action :
1. Fermer le robinet d’eau.
2. Dévisser le exible.
3. Nettoyer le ltre du circuit d’alimentation en
eau de la machine.
4. Revisser le exible.
5. Ouvrir le robinet d’eau.
6. Faire tourner à nouveau le programme pour
s’assurer que tout est rentré dans l’ordre.
7. Si le problème persiste, appeler le service
après-vente.
Erreur sécurité
Appeler le service après-vente.
Erreur moteur lavage
Appeler le service après-vente.
Balourd
La machine interrompt l'essorage si le
déséquilibre est trop important. Le lave-linge
redémarre ensuite l'essorage (le linge doit
être mieux réparti dans le tambour). Cette
procédure peut être répétée jusqu'à 10 fois. Si
la machine ne parvient toujours pas à trouver
un bon équilibre, le programme passe à l'étape
suivante.
Le message d'erreur ne requiert aucune action.
26
Page 28
Information technique
Informations concernant les performances énergétiques
Fiche d'informations conforme au Règlement délégué de la Commission (UE) N° 1061/2010
ASKO
Désignation : W6984W/S
Capacité de charge max.: 8 kg
Classe de rendement énergétique : A+++
Consommation électrique annuelle (AE
Consommation électrique
): 192 kWh par an
C
1)
Coton standard 60 °C avec charge maximale (E
Coton standard 60 °C avec demi-charge (E
Coton standard 40 °C avec demi-charge (E
t,60½
t,,40½
): 1,10 kWh
t,60
): 0,83 kWh
): 0,48 kWh
Consommation électrique
Mode arrêt (P
Mode stand-by (P
Consommation d'eau annuelle (AW
Classe de rendement d'essorage : A
): 0,40 W
0
): 1,00 W
l
): 10340 litres par an
C
3)
2)
Vitesse maximale d'essorage : 1800 VITESSE DE ROTATION
Quantité d'humidité restante : 43 %
4)
Programme de lavage:
Coton standard
60 °C 40 °C
Durée du programme
Coton standard 60 °C avec charge maximale (T
Coton standard 60 °C avec demi-charge (T
Coton standard 40 °C avec demi-charge (T
t,60½
t,40½
): 180 minutes.
t,60
): 140 minutes.
): 130 minutes.
Émissions sonores :
Cycle de lavage : 41 dB(A) re 1 pW
Cycle d'essorage : 70 dB(A) re 1 pW
60 °C
1) Basée sur 220 cycles de lavage standard sur le programme Coton standard à
correspondant aux modes de faible consommation. La consommation réelle d'énergie dépend de l'utilisation de la machine.
2) Basée sur 220 cycles de lavage standard sur le programme Coton standard
d'eau dépend de l'utilisation de la machine.
3) Classe de rendement d'essorage : Sur une échelle allant de G (rendement faible) à A (rendement élevé).
60 °C
4) Coton standard
Destinés au lavage des textiles normalement sales, ils sont les plus économiques en termes de consommation d'énergie et d'eau. La température
eective de l’eau peut être diérente de la température de cycle spéciée.
40 °C
et
sont les programmes de lavage standard utilisés pour réunir les informations concernant les perfor- mances énergétiques.
40 °C
et
, avec une charge de 50 % et de 100 %, et une consommation
60 °C
40 °C
et
avec une charge à 50 % et 100 %. La consommation réelle
27
Page 29
Information technique
Informations pour le bureau d’essai
Programme Charge max. Temp. °C
Automatique
Coton standard
Synthétique (Easy care)
1) Programme court pour le bureau d'essai, max. ½ charge.
2) Programme d’essai pour raccordement à l’eau froide conformément à EN 60456. Pour les grands volumes de détergent, nous recommandons de retirer
l’insert et de mettre le produit directement dans le compartiment.
3) Programme 40 °C pour le bureau d'essai. L’option 40 °C doit être sélectionnée.
1)
2)
3)
Performances énergétiques
Norme européenne de test : EN 60456
1/2
1/1
1/2 40
60 °C
40 °C
Programme de lavage:
Coton standard
60 °C 40 °C
, 8 kg coton
Branchement: Eau froide 15 °C
Mesure du bruit: IEC-60704-2-4
Données techniques
Hauteur: 850 mm
Largeur: 595 mm
Profondeur: 585 mm
Poids: 76 kg
Contenance du tambour: 60 l
Puissance nominale: Voir plaque signalétique.
Puissance calorique en sortie: Voir plaque signalétique.
Puissance calorique en sortie: 0,1-1 MPa
1-10 kp/cm
10-100 N/cm
Matériau du tambour et du compartiment liquides: Acier inoxydable
Matériau habillage extérieur: Tôle d’acier galvanisée à chaud avec revêtement poudre ou acier inoxy- dable.
Branchement eau: 1,5 m Tuyau PEX
2
2
Évacuation: Flexible en polypropylène 1,7 m
28
Page 30

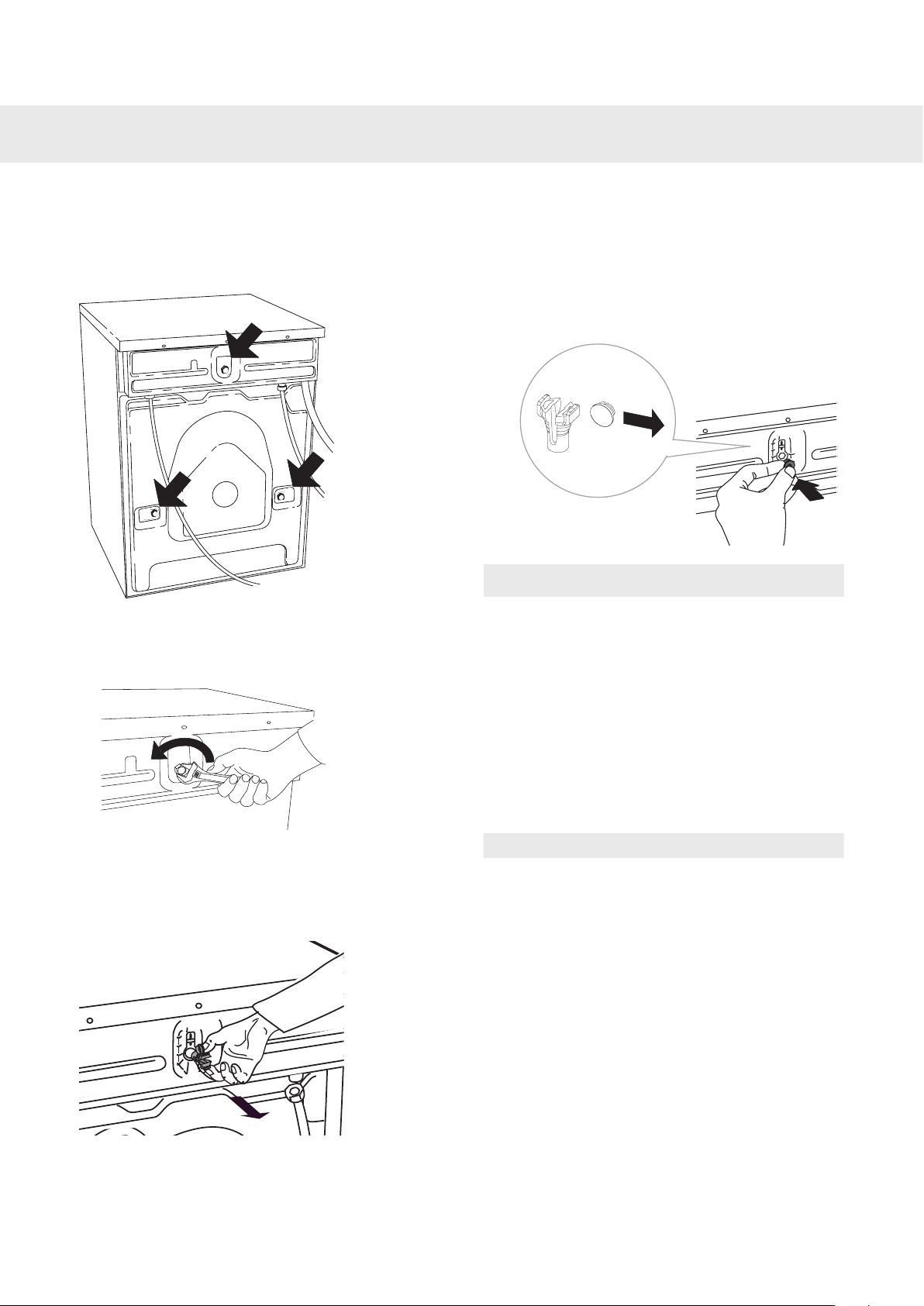

Protection pour le transport
Avant la première utilisation, retirer les trois
boulons de transport et les bouchons en
plastique servant à verrouiller la machine en vue
de son transport.
1. Desserrer et retirer les boulons (voir le
schéma ci-après).
3. Retirer les couvercles en plastique des
bouchons. Pousser les couvercles en
plastique dans les trois orices ayant
contenu les bouchons. Conserver les
bouchons en plastique en vue d'un
déplacement ultérieur de la machine.
REMARQUE !
Si la machine doit être transportée, il convient
d'installer les boulons et les bouchons
en plastique servant à la verrouiller lors
de son transport. Ceci an d'éviter tout
endommagement consécutif aux secousses.
En cas de perte des boulons de transport ou
des bouchons en plastique, vous pouvez en
commander de nouveaux auprès de votre
vendeur.
2. Pour retirer les bouchons en plastique qui
maintenaient les boulons, exercer une
pression, puis tirer.
Numéro d'article: Désignation
80 882 77 Vis
80 901 05 Bouchon en plastique,
verrou de transport
Commander chaque pièce en triple exemplaire.
29
Page 31

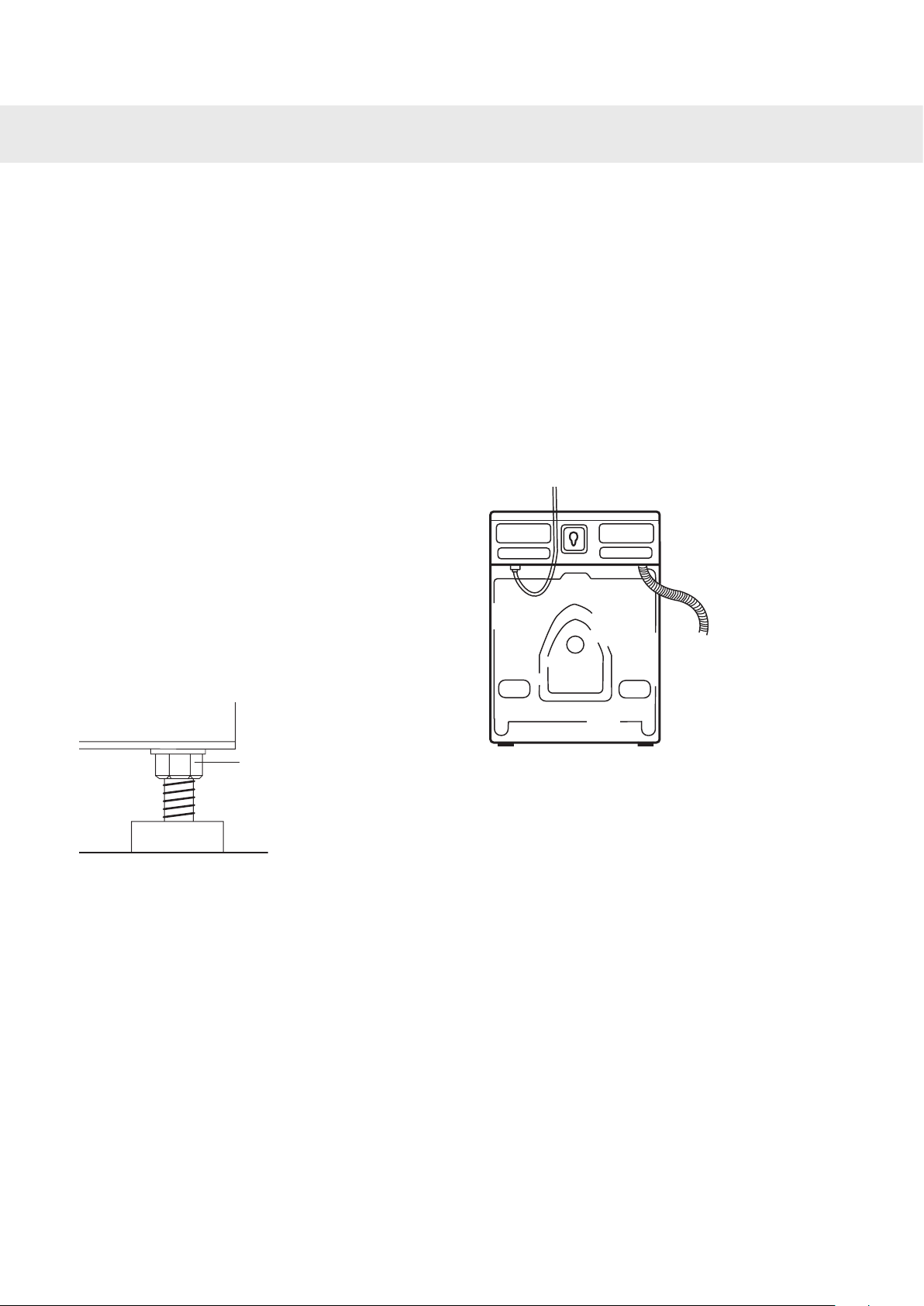

Installation
Mise en place de la machine
La machine peut être posée sur le sol ou
intégrée à un meuble. Installez la machine sur
une surface stable et assurez-vous que la che
est accessible.
A. Intégration à un meuble
Ce lave-linge peut être installé sous un plan de
travail d'une hauteur de 850 à 900 mm. Prévoir
un dégagement de 5 cm autour de la machine,
tout particulièrement entre son bord postérieur
et le mur.
B. Installation au sol
Ce lave-linge peut également être installé à côté
d'un sèche-linge, ou sous celui-ci.
Réglage des pieds
Réglez correctement les pieds de la machine
de manière à assurer son équilibre et à garantir
un fonctionnement le plus silencieux possible.
Serrer les contre-écrous.
Branchement de l’arrivée d’eau
Tous les branchements d'eau doivent être
eectués par un technicien qualié. Le
branchement doit être fait à l'aide du exible
d'alimentation fourni. La pression d'eau doit être
2
de 0,1-1 MPa (environ 1-10 kp/cm
2
). La canalisation d'arrivée d'eau doit être
cm
équipée d'un robinet. Si la plomberie est neuve,
il est sage de la rincer de l’intérieur de manière
à en évacuer tous corps étrangers qui seraient
susceptibles de colmater le ltre d’alimentation
de la machine, coupant l’arrivée d’eau.
; 10-100 N/
Contre-écrou
Utiliser exclusivement le tuyau fourni avec la
machine. Ne pas utiliser de exibles usés ou
défectueux.
30
Page 32
Installation
Branchement de la canalisation de
vidange
La machine est dotée d’un exible de vidange
devant être raccordé à un drain. Voir les
examples ci-après. Sa hauteur doit être de 600
à 900 mm (24" à 36").
La position la plus basse possible (600 mm
(24")) est préférable. S’assurer que le exible de
vidange n’est pas plié.
600--900 mm
La machine peut également être raccordée à
l'évacuation à l'aide d'un ergot. Dans ce cas, la
hauteur du exible doit également être de 600
à 900 mm (24" à 36"). Le diamètre interne du
exible doit être au minimum de 18 mm (0,7").
• Couper le téton
• Nettoyer l'orice.
Voir l'illustration.
Branchements électriques
Brancher la machine sur une prise murale
avec terre. La prise murale doit être installée
à l'extérieur de la zone d'installation an d'en
faciliter l'accès.
Conguration usine
La machine est de type monophasé, 220-230 V,
50-60 Hz, puissance calorique 2000 W et avec
che 10 A. Tout disjoncteur diérentiel doit être
de type A.
REMARQUE !
Les réparations et l’entretien liés à la sécurité et
aux performances doivent être eectués par un
professionnel qualié.
Au moins 18 mm
31
Page 33
Maintenance
Avant de contacter le service aprèsvente
Avant de faire appel au service après-vente,
munissez-vous de la désignation de la machine,
de son type ainsi que de son numéro de série.
La désignation du modèle gure sur le panneau.
Le type et le numéro de série gurent sur la
plaque signalétique à l'intérieur de la porte du
lave-linge.
Model
designation
Plaque
signalétique
Désignation de la machine
TYPE
Numéro de série (8 chiffres)
Produits électroménagers ASKO à usage
exclusivement domestique / personnel :
Garantie limitée à deux (2) ans – Toutes les
réclamations au titre de la garantie pour les
produits électroménagers ASKO doivent être
adressées à ASKO dans un délai de deux (2)
ans maximum à compter de la date d'achat. Le
service après-vente est disponible aux heures
de bureau habituelles.
32
Page 34
Vos remarques
33
Page 35
Vos remarques
34
Page 36
Vos remarques
35
Page 37
GUIDE DE MISE EN SERVICE RAPIDE
540587
TRIER LE LINGE, OUVRIR LA PORTE ET CHARGER LA
MACHINE
Fermer les fermetures Éclair.
1.
Vérier l’étiquette des articles.
Trier le linge selon le degré de saleté, la couleur et la matière.
Remarque : les soutiens-gorge à armature doivent être placés dans un let de lavage.
MISE SOUS TENSION
2.
AJOUT DE DÉTERGENT ET D’ADOUCISSEUR
L’emballage du détergent indique les quantités de détergent à utiliser. Si le volume de
linge est faible, il sut de réduire la quantité de détergent utilisé.
3.
4.
5.
SÉLECTIONNER UN PROGRAMME ET TOUTE OPTION
ÉVENTUELLE
Pour choisir un programme, tourner le sélecteur de programme. Le programme
sélectionné s’ache.
Les options disponibles dépendent du programme sélectionné. Les symboles des
options disponibles pour le programme sélectionné s’allument lorsque le bouton est
enfoncé.
FERMER LA PORTE ET APPUYER SUR LE BOUTON
STA R T.
Le temps restant s’ache en heures et en minutes.
Sous réserve de modication.
Gorenje, Partizanska 12, 3320 Velenje, Slovenija
www.asko.com
WM70.3
W6984W/S
fr (05-16)
Loading...
