Page 1
Installation Instructions for Washing Machine
Installationsvejledning til vaskemaskine
Instrucciones de instalación de la lavadora
Pesukoneen asennusohje
Instructions d’installation de la machine à laver
Upute za instalaciju za perilicu rublja
Installatie-instructies voor de wasmachine
Installasjonsanvisning for vaskemaskin
Instruções de instalação para a máquina de lavar roupa
Указания по установке стиральной машины
Installationsanvisning för tvättmaskin
Інструкції зі встановлення пральної машини
Navodila za vgradnjo pralnega stroja
Page 2
1
DK Retten til ændringer forbeholdes.
ES Reservado el derecho a hacer modificaciones.
FI Oikeus muutoksiin pidätetään.
FR Sous réserve de modification.
GB We reserve the right to make changes.
Pridržavamo pravo na izmjene.
HR
NL Wij behouden ons het recht voor wijzigingen aan te brengen.
NO Retten til endringer forbeholdes.
PT Reservamo-nos o direito de fazer alterações.
RU
Мы оставл яем за собой право на внесение изменений.
SE Rätten till ändringar förbehålles.
UA
Ми залишаємо за собою право на внесення змін.
Pridržujemo si pravico do sprememb.
SL
2
SW 15 mm
3x
Type A
3x
2x
Type B
DK Gem transportskruerne. Genmonter dem før transport.
ES Guarde el dispositivo de protección de transporte. Vuelva a colocarlo
antes de efectuar un traslado.
FI Säilytä kuljetusruuvit. Asenna ne paikalleen kuljetusta varten.
FR Conserver les vis de transport. Les remettre en place avant le transport.
GB Save the transport screws. Refit them before transport.
Sačuvajte vijke za transport. Postavite ih prije transporta.
HR
NL Bewaar de transportschroeven. Plaats ze voor transpor t terug.
2
NO Ta vare på transportskruene. Monter dem på nytt ved transport.
PT Guarde os parafusos de transporte. Volte a colocá-los antes de transportar
a máquina.
RU
Сохраните винты для транспортировки. Установите их на место до
транспортировки.
SE Spara transportskruvarna. Återmontera dem före transpor t
UA
Збережіть транспортувальні гвинти. Вкручуйте їх перед
транспортуванням.
Shranite vijake za transport. Pred prevozom jih znova namestite.
SL
Page 3
3
[mm]
850-880
4
!
min. 5 mm min. 5 mm
585
595
!
min. 5 mm
4x
SW 17 mm
!
3
Page 4
5
VARM
HOT
WARM
KOLD
COLD
KALT
!
0,1–1 MPa
1–10 k p/cm
10–100 N/cm
2
2
Dansk
Brug kun den tilløbsslange, der leveres med
maskinen. Den gamle eller andre løse tilløbsslanger
må ikke genbruges.
Obs!
Varmtvandstilslutning - kun visse modeller.
English
Only use the inlet hose supplied with the machine.
Do not reuse old or other loose inlet hoses.
Note!
Hot water connection - only cer tain models.
Español
Use solo la manguera de toma de agua suministrada
con la máquina. No reutilice mangueras viejas o de
otras marcas.
Nota:
Conexión de agua caliente - (solo para modelos ECO)
Hrvatski
Koristite samo priključnu cijev koju ste dobili
uz aparat. Nemojte koristiti stare ili olabavljene
priključne cijevi.
Napomena!
Priključak za toplu vodu - samo neki modeli.
Nederlands
Uitsluitend de meegeleverde toevoerslang gebruiken.
Geen oude of andere toevoerslangen gebruiken of
hergebruiken.
NB.!
Heetwateraansluiting - alleen bepaalde modellen.
Norsk
Bruk bare den tilløpsslangen som leveres med
maskinen. Bruk ikke gamle eller andre løse
tilløpsslanger på nytt.
NB.!
Heetwateraansluiting - alleen bepaalde modellen.
Русский
Рекомендуется использовать заливной шланг,
поставляющийся в комплекте с машиной. Не
используйте старые заливные шланги.
Внимание!
Подключение горячей воды - только в
некоторых моделях.
Suomea
Kone liitetään mukana toimitetulla täyttöletkulla. Älä
käytä vanhoja tai muita irrallisia täyttöletkuja.
Huom!
Käyttövesiliitäntä - vain tietyt mallit.
Svenska
Använd endast den tilloppslang som levereras med
maskinen. Återanvänd inte gamla eller andra lösa
tilloppsslangar.
Obs!
Varmvattenanslutning - Endast vissa modeller.
Francais
Utiliser exclusivement le tuyau fourni avec la
machine. Ne pas utiliser de flexibles usés ou
défectueux.
N.B.!
Branchement d’eau chaude - uniquement pour
certains modèles.
Slovenščina
Uporabljajte le dovodno cev, ki je priložena
stroju. Starih ali slabo pritrjenih dovodnih cevi ne
uporabljajte.
Opomba!
Priključek za toplo vodo – samo določeni modeli.
4
Português
Utilize apenas a mangueira de entrada de água
fornecida com a máquina. Não reutilize mangueiras
de entrada de ar antigas ou soltas.
Nota!
Ligação de água quente - somente alguns modelos.
Українська
Використовуйте лише впускний шланг із
комплекту поставки машини. Не використовуйте
зношені або інші впускні шланги, що не
прилягають щільно.
Примітка!
Підк лючення д ля гарячої води — лише в деяких
моделях.
Page 5
6

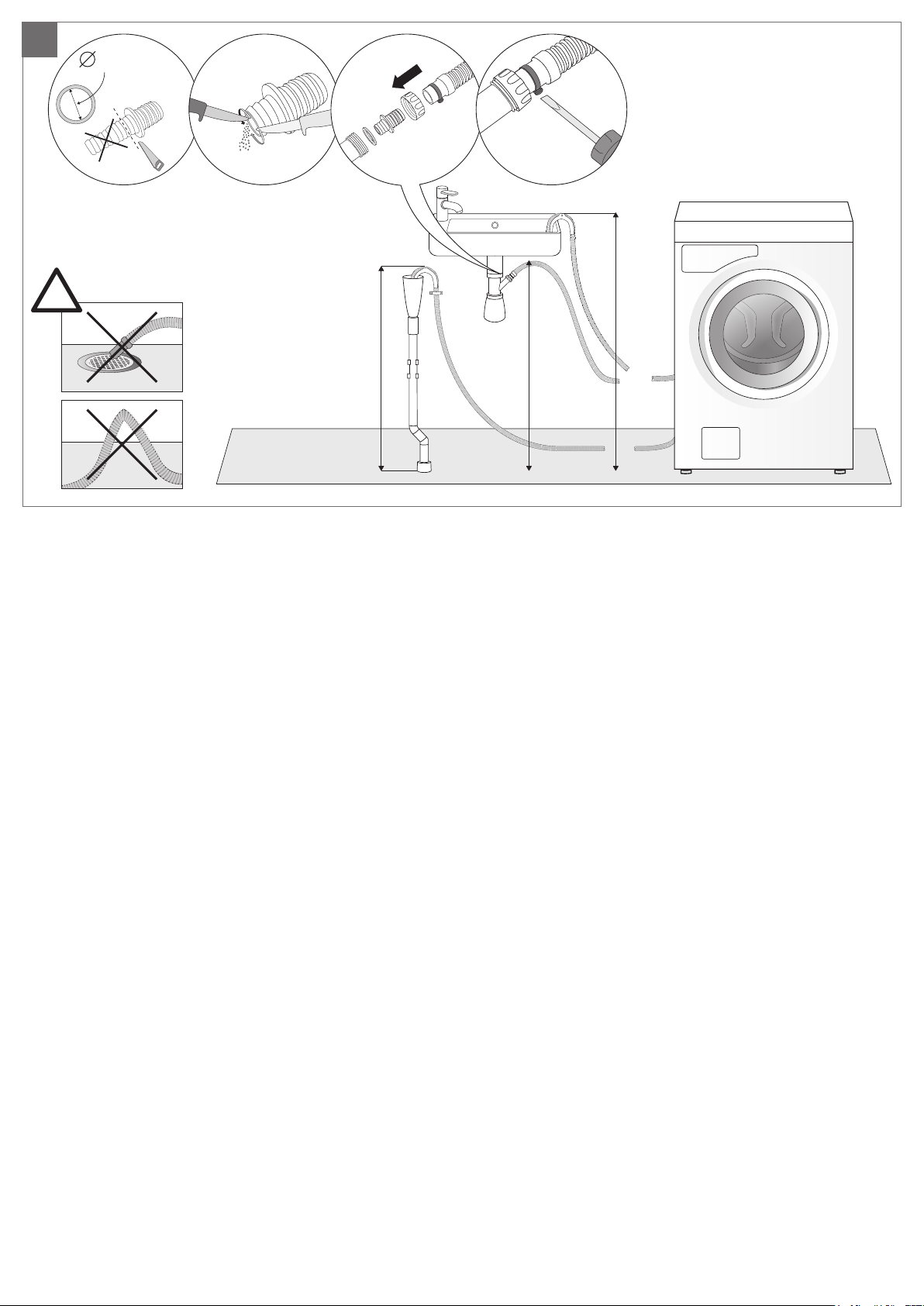

min. 18 mm
!
max. 900 mm
min. 600 mm
max. 900 mm
min. 600 mm
5
Page 6
7
!!
Dansk
El-installation
Vaskemaskinen leveres med et stik godkendt i EU,
som dog ikke må anvendes i en dansk installation,
da vaskemaskinen derved ikke jordforbindes iht.
Stærkstrømsbekendtgørelsen. Udskiftning til dansk
stik skal foretages af en autoriseret elinstallatør.
Alternativt kan en til formålet godkendt adapter
anvendes til overgang mellem Schukostikprop og
dansk jordingssystem.
Hvis vaskemaskinen tilsluttes med et stik, skal man
være opmærksom på følgende: Stikket skal altid
være tilgængeligt, så vaskemaskinen kan afbrydes fra
netforsyningen.
Ved tilslutning af vaskemaskinen til en fast
installation skal man sørge for korrekt tilslutning
i henhold til farvemærkningen. Den elektriske
installation må kun foretages af en autoriseret
installatør under hensyntagen til gældende
sikkerhedsbestemmelser.
Obs!
Skal ekstrabeskyttes jf. stærkstrømsbekendtgørelsen.
Hvis der er et HPFI-relæ, skal det være af type A.
Du finder oplysninger om den elektriske tilslutning
på typeskiltet på glaslugens inderside. Sammenhold
disse oplysninger med lysnettets data.
Francais
Branchements électriques
La machine doit être branchée sur une prise
murale avec terre. Tout disjoncteur différentiel
doit être de type A. Les informations relatives aux
branchements électriques se trouvent sur la plaque
signalétique à l’intérieur du hublot. Comparer ces
données à celles de l’alimentation électrique.
Hrvatski
Priključivanje na električne instalacije
Ako je aparat isporučen iz tvornice s utikačem, može
se priključiti u uzemljenu zidnu utičnicu. Svi uređaji
za zaštitu od rezidualnog napona moraju biti tipa
A. Informacije o električnim priključcima možete
pronaći na tipskoj pločici s unutarnje strane staklenih
vrata. Usporedite podatke s podacima o dovodnom
napajanju.
Nederlands
Elektrische installatie
Sluit de machine met de stekker aan op
een geaarde wandcontactdoos. Overige
reststroomapparaten moeten van type A zijn.
Informatie over de elektrische aansluiting vindt u
op het typeplaatje aan de binnenkant van de glazen
deur. Vergelijk de gegevens met de gegevens van de
stroomtoevoer.
Русский
Электромонтаж
Подключите с помощью штепсельной вилки
к заземленной стенной розетке. Устройство
защитного отключения должно быть типа А.
Информация об электрическом подключении
содержится в паспортной табличке на
вну тренней стороне стек лянной дверцы.
Сравните указанные в паспортной табличке
данные с данными сети электропитания.
Suomea
Sähköasennus
Koneen saa ky tkeä vain maadoitettuun pistorasiaan.
Mahdollisen vikavirtasuojan on oltava tyyppiä
A. Sähköliitännän tiedot löytyvät arvokilvestä
lasiluukun sisäpuolelta. Niiden on vastattava
sähköverkon tietoja.
Svenska
Elinstallation
Anslut med stickpropp till jordat vägguttag.
Om jordfelsbrytare finns ska den vara av typ A.
Information om den elektriska anslutningen hittar
du på typskylten på glasluckans insida. Jämför dessa
uppgifter med elnätets data.
English
Electrical installation
Connect the machine to an earthed wall socket.
Any residual current devices must be type A.
Information about the electrical connection can be
found on the type plate on the inside of the glass
door. Compare the data with the mains supply data.
Español
Instalación eléctrica
Conecte la máquina a una conexión eléctrica
con toma de tierra. El dispositivo de corriente
residual debe ser del tipo A. La información sobre
la conexión eléctrica se encuentra en la placa de
características situada en la parte interior de la
puerta de cristal. Compare los datos con los datos
de alimentación de la red.
6
Norsk
Elektrisk installasjon
Koble til med støpsel til jordet stikkontakt.
Dersom det finnes en jordfeilbryter, skal denne
være av type A. Du finner informasjon om den
elektriske tilkoblingen på typeskiltet på innsiden av
glassdøren. Sammenlign disse opplysningene med
spesifikasjonene for strømnettet.
Português
Instalação eléctrica
Ligue a máquina a uma tomada com terra, na
parede. Quaisquer dispositivos de corrente
residual devem ser do tipo A. As informações
sobre a ligação eléctrica encontram-se na placa
de características no interior da porta de vidro.
Compare os dados com os dados da instalação
eléctrica.
Українська
Електромонтаж
Підк лючіть машину до заземленої електричної
розетки. Будь-які пристрої захисного відключення
мають належати до типу A. Інформацію про
елек тричне підключення наведено на паспортній
табличці, яка прикріплена зсередини скл яних
дверцят. Порівняйте ці дані з параметрами
електромережі.
Slovenščina
Električna inštalacija
Priključite stroj na ozemljeno električno vtičnico.
Vsi odklopniki na diferenčni tok morajo biti tipa A.
Informacije o električnem priključku lahko najdete
na tipski plošči na notranji strani steklenih vrat.
Primerjajte podatke s podatki svojega električnega
omrežja.
Page 7
8
DK Programvælger
Type 1 Type 2
Standardmaskine
ES Selector de programas
Modelo de libre instalación
FI Ohjelmanvalitsin
Vakiokone
FR Sélecteur de programme
Machine standard
GB Programme selector
Standard machine
Programator
HR
Standardni aparat
NO Programvelger
Standardmaskin
NL Programmakiezer
Standaardmachine
PT Selector de programas
Máquina standard
RU
Переключатель программ
Стандартная машина
SE Programväljare
Standardmaskin
UA
еремикач програм
Стандартна машина
SL Izbirnik programov
Standardni stroj
DK Programvælger
Fuldt indbygget maskine
ES Selector de programas
Modelo totalmente integrable
FI Ohjelmanvalitsin
Täysintegroitu kone
FR Sélecteur de programme
Machine entièrement intégrée
GB Programme selector
Fully built-in machine
Programator
HR
Potpuno ugrađeni aparat
NO Programvelger
Fullintegrert maskin
NL Programmakiezer
Volledige inbouwmachine
PT Selector de programas
Máquina totalmente integrada
RU
Переключатель программ
Полностью встроенная машина
SE Programväljare
Fullintegrerad maskin
UA
Перемикач програм
Повністю вбудована машина
SL Izbirnik programov
Popolnoma vgradni stroj
Dansk
Startinstruktion
Når du har tilsluttet maskinen og tænder den for
første gang, bliver du bedt om at vælge sprog til
maskinens menuer og indstille uret.
Vælg sprog
1. Drej på Programvælgeren1), eller tryk på
pilknapperne op eller ned2) og vælg det ønskede
sprog.
2. Tryk på Programvælgeren eller på Start/Stop for
at bekræfte.
Vælg 12-timersur, 24-timersur eller visning af
resterende tid
1. Drej på Programvælgeren1), eller tryk på
pilknapperne op eller ned2) for at vælge mellem
12- eller 24 timers urvisning eller visning af
resterende tid.
2. Tryk på Programvælgeren eller på Start/Stop for
at bekræfte.
Hvis du har valgt 12- eller 24-timers urvisning, åbnes
menuen, hvor du kan indstille uret.
Sæt uret
1. Drej Programvælgeren med uret1), eller tryk på
pilknapperne op eller ned2), indtil det korrekte
timetal vises. Tryk på programvælgeren eller på
Star t/Stop for at bekræfte.
2. Gentag samme Procedure for at indstille det
korrekte minuttal.
Når uret er stillet, vises ”Transportbeskytt.” i
displayet, indtil man trykker på en knap eller drejer
på programvælgeren.
Español
Instrucciones iniciales
Cuando conecte la lavadora por primera vez, se
solicitará que seleccione el idioma y que ajuste el reloj.
Seleccionar el idioma
1. Gire el selector de programas1) o pulse el botón
de flecha arriba o abajo2) y seleccione el idioma
deseado.
2. Pulse el selector de programas o Start/Stop para
confirmar la selección.
Elija entre 12 h, 24 h, o ver en pantalla el tiempo
restante del programa
1. Gire el selector de programas1) o pulse el botón de
la flecha hacia arriba o hacia abajo2) para seleccionar
12 h, 24 h, o ver solo el tiempo restante del
programa.
2. Pulse el selector de programas o Start/Stop para
confirmar la selección.
Si selecciona 12 h o 24 h, se abre automáticamente el
menú de ajuste del reloj.
Configuración del reloj
1. Gire el selector de programas en el sentido de las
agujas del reloj1) o pulse el botón de flecha arriba o
abajo2) hasta que aparezca la hora correcta. Pulse el
selector de programas o Start/Stop para confirmar
la selección.
2. Repita este procedimiento para ajustar los minutos.
Una vez puesto en hora el reloj, aparecerá en pantalla
el mensaje “Protección de transporte” hasta que se
pulse un botón o se gire el selector de programas.
Hrvatski
Upute za pokretanje
Kada priključite aparat i pokrenete ga prvi put, sustav
će zahtijevati da odaberete jezik izbornika i postavite
sat.
Odabir jezika
1. Okrenite programator1) ili pritisnite tipke sa
strelicama gore ili dolje 2) te odaberite željeni jezik.
2. Za potvrdu pritisnite programator ili tipku za
pokretanje/zaustavljanje.
Odaberite 12 h, 24 h ili prikaz preostalog
vremena
1. Okrenite programator1) ili pritisnite tipke sa
strelicama gore ili dolje 2) da biste odabrali 12 h, 24
h ili prikaz željenog jezika.
2. Za potvrdu pritisnite programator ili tipku za
pokretanje/zaustavljanje.
Ako odaberete 12 h ili 24 h, automatski se otvara
izbornik s postavkama sata.
Postavljanje sata
1. Okrenite programator u smjeru kazaljke na satu1)
ili pritišćite tipku sa strelicom gore ili dolje2) dok se
na zaslonu ne prikaže odgovarajući sat. Za potvrdu
pritisnite programator ili tipku za pokretanje/
zaustavljanje.
2. Isti postupak ponovite za postavljanje minuta.
Nakon što je sat postavljen, na zaslonu se prikazuje
“Zaštita pri transportu” dok ne pritisnete neku tipku
ili ne okrenete programator.
7
Page 8
8
English
Start instructions
When you connect the machine and start it for
the first time you will be prompted to select the
language for the machine menus and to set the
clock.
Select language
1. Turn the Programme selector1) or press the up
or down arrow button2) and select the required
language.
2. Press the Programme selector or Start/Stop to
confirm.
Choose between 12h, 24h, or remaining time
display
1. Turn the Programme selector1) or press the up or
down arrow button2) to choose 12h, 24h, or only
remaining time is displayed.
2. Press the Programme selector or Start/Stop to
confirm.
If you select 12h or 24h, the clock setting menu
automatically opens.
Setting the clock
1. Turn the Programme selector clockwise1) or press
the up or down arrow button2) until the correct
hour is displayed. Press the Programme selector
or Star t/Stop to confirm.
2. Repeat the same procedure to set the correct
minutes.
Once the clock is set, “Transport protection”
appears on the display until any button is pressed or
the program selector is turned.
Francais
Instructions de démarrage
Une fois la machine branchée, à la première mise
en marche, la langue utilisée pour les menus et pour
régler l’horloge doit être choisie.
Sélectionner la langue
1. Choisir la langue à l’aide du sélecteur de
programme1) ou de la flèche vers le haut ou vers
le bas2).
2. Appuyer sur le sélecteur de programme ou sur
Start/Stop pour mémoriser.
Choisir le mode 12 h, 24 h ou temps restant
1. Tourner le sélecteur de programme1) ou appuyer
sur la flèche vers le haut ou vers le bas2) pour
choisir le mode 12 h, 24 h ou temps restant.
2. Appuyer sur le sélecteur de programme ou sur
Start/Stop pour mémoriser.
En mode 12 h et 24 h, le menu de réglage de
l’horloge s’ouvre automatiquement.
Réglage de l’horloge
1. Tourner le sélecteur de programme vers la
droite1) ou appuyer sur la flèche vers le haut
ou vers le bas2) jusqu’à ce que l’heure correcte
s’affiche. Appuyer sur le sélecteur de programme
ou sur Start/Stop pour mémoriser.
2. Procéder de la même façon pour régler les
minutes.
Une fois l’horloge réglée, « Protection transport »
reste affiché à l’écran tant que vous n’appuyez pas sur
une touche ou que vous ne tournez pas le sélecteur
de programme.
Nederlands
Startinstructies
De eerste keer dat u de machine aansluit en star t,
wordt u gevraagd om de taal voor de menu’s van
de machine te selecteren en de klok in te stellen.
Selecteer de taal
1. Draai de programmakiezer1) of druk op de Omhoogof Omlaag-toets2) en selecteer de gewenste taal.
2. Druk op de programmakiezer of Start/Stop om
op te slaan.
Kies uit 12-uur, 24-uur of weergave van de
resterende tijd
1. Draai de programmakiezer1) of druk op de
Omhoog- of Omlaag-toets2) om 12-uur, 24-uur
of weergave van de resterende tijd te selecteren.
2. Druk op de programmakiezer of Start/Stop om
op te slaan.
Als u de weergave 12-uur of 24-uur selecteert,
wordt het klokmenu automatisch geopend.
De klok instellen
1. Draai de programmakiezer rechtsom1) of druk op
de Omhoog- of Omlaag-toets2), totdat het juiste uur
wordt weergegeven. Druk op de programmakiezer
of Star t/Stop om op te slaan.
2. Herhaal dezelfde procedure voor de minuten.
Wanneer de klok is ingesteld, verschijnt
“Transportbescherming” op het display totdat er op
een willekeurige toets wordt gedrukt.
Norsk
Startinstruksjoner
Når du har koblet til maskinen og starter den
for første gang, blir du bedt om å velge språk for
maskinens menyer. Klokken må også stilles.
Velg språk
1. Vri på programvelgeren1) eller trykk på pilknapp
opp eller ned2), og velg ønsket språk.
2. Trykk på Programvelgeren eller Start/Stop for å
lagre.
Velg mellom 12h, 24h eller gjenstående tid
1. Vri på programvelgeren1) eller trykk på pilknapp
opp eller ned2) for å velge 12h, 24h eller bare vise
gjenstående tid.
2. Trykk på Programvelgeren eller Start/Stop for å
lagre.
Hvis du velger 12h eller 24h, kommer du automatisk
til menyen for å stille klokken.
Stille klokken
1. Vri programvelgeren med klokken1) eller trykk på
pilknapp opp eller ned2) til det riktige timetallet
vises. Trykk på Programvelgeren eller Start/Stop
for å lagre.
2. Gjenta prosedyren for å stille inn riktig minuttall.
Når klokken er stilt, vises ”Transpor tvern”
på displayet til det blir trykt på en knapp eller
programvelgeren blir benyttet.
Русский
Инструкции по запуску
При подк лючении и первом запуске машины будет
отображено приглашение выбрать язык дл я меню
машины и настроить часы.
Выбор языка
1. Поверните переключатель программ1) или
нажмите кнопку со стрелками вверх или вниз2)
дл я выбора требуемого языка.
2. Нажмите переключатель программ или Star t/
Stop дл я подтверж дения.
Установка 12- или 24-часового режима часов
либо отображение времени, оставшегося до
конца программы
1. Поверните переключатель программ1) или
нажмите кнопку со стрелками вверх или вниз2)
дл я выбора 12- или 24-часового режима часов
или отображения времени, оставшегося до
конца программы
2. Нажмите переключатель программ или Star t/
Stop дл я подтверж дения.
Если выбрать 12- или 24-часовой режим,
автоматически откроется меню настройки часов.
Настройка часов
1. Поверните переключатель программ1) или
нажмите кнопку со стрелками вверх или вниз2),
пока не будет отображаться правильное
значение часов. Нажмите переключатель
программ или Star t/Stop для подтверждения.
2. Повторите данную процедуру для настройки
правильного значения минут.
После настройки часов на экране появляется
надпись ”Зaщитa при трaнспoртирoвкe”, котора я
отображается до нажатия любой кнопки.
Svenska
Startinstruktion
När du anslutit din maskin och startar för första
gången blir du ombedd att välja språk för maskinens
menyer, samt ställa klockan.
Välj språk
1. Vrid på Programväljaren1) eller tryck på pilknapp
upp eller ned2) och välj önskat språk.
2. Tryck på Programväljaren eller Star t/Stop för att
spara.
Välj mellan 12h, 24h eller återstående tidsvisning
1. Vrid på Programväljaren1) eller tryck på pilknapp
upp eller ned2) för att välja 12h, 24h eller att
enbart återstående tid visas.
2. Tryck på Programväljaren eller Star t/Stop för att
spara.
Om du valt 12h eller 24h kommer du automatiskt
till menyn för att ställa in klockan.
Ställa klockan
1. Vrid Programväljaren medsols1) eller tryck på
pilknapp upp eller ned2) tills rätt timtal visas. Tryck
på Programväljaren eller Start/Stop för att spara.
2. Upprepa samma procedur för att ställa in rätt
minuttal.
När klockan är ställd visas ”Transpor tskydd” i
displayen till dess att man trycker på någon knapp
eller vrider på Programväljaren.
8
Page 9
8
Instruções de início
Ao ligar a máquina e ao iniciá-la pela primeira vez,
deverá seleccionar o idioma para os menus da
máquina e ajustar o relógio.
Seleccionar o idioma
1. Rode o selector de programas1) ou pressione o
botão com a seta para cima ou para baixo2) e
seleccione o idioma desejado.
2. Pressione o selector de programas ou Start/Stop
para confirmar.
Escolha entre 12h, 24h ou tempo restante.
1. Rode o selector de programas1) ou pressione o
botão com a seta para cima ou para baixo2) para
escolher 12h, 24h ou somente o tempo restante.
2. Pressione o selector de programas ou Start/Stop
para confirmar.
Se seleccionar 12h ou 24h, o menu de ajuste do
relógio abre automaticamente.
Ajuste do relógio
1. Rode o selector de programas1) ou pressione o
botão com a seta para cima ou para baixo2) até
aparecer a hora correcta. Pressione o selector de
programas ou Start/Stop para confirmar.
2. Repita o mesmo procedimento para ajustar os
minutos.
Uma vez ajustado o relógio, aparece no visor
“Transport protection (Protecção de transporte)”
até pressionar qualquer botão ou rodar o selector
de programas.
Slovenščina
Navodila za zagon
Ko priključite stroj in ga prvič zaženete, bo sistem
zahteval, da izberete jezik za nastavitve naprave in
nastavitev ure.
Português
Suomea
Käynnistysohje
Kun olet kytkenyt koneesi ja käynnistät sen
ensimmäisen kerran, näytössä pyydetään sinua
valitsemaan koneen valikoissa käytetty kieli ja
asettamaan kello aikaan.
Valitse kieli
1. Valitse haluamasi kieli kier tämällä
ohjelmanvalitsinta1) tai painamalla ylös- tai alasnuolipainiketta2).
2. Vahvista painamalla ohjelmanvalitsinta tai Start/
Stop.
Valitse 12 tai 24 tunnin tai jäljellä olevan ajan
näyttö
1. Valitse 12 tai 24 tunnin aika tai ohjelman jäljellä
olevan ajan näyttö kiertämällä ohjelmanvalitsinta1)
tai painamalla ylös- tai alas-nuolipainiketta2).
2. Vahvista painamalla ohjelmanvalitsinta tai Start/
Stop.
Kun olet valinnut 12 tai 24 tunnin näytön, siirryt
automaattisesti kellonajan asetusvalikkoon.
Aseta kello aikaan
1. Valitse oikeat tunnit kiertämällä ohjelmanvalitsinta
myötäpäivään1) tai painamalla ylös- tai
alas-nuolipainiketta2). Vahvista painamalla
ohjelmanvalitsinta tai Start/Stop.
2. Aseta oikeat minuutit toistamalla sama menettely.
Kun kello on asetettu aikaan, näytössä näkyy
”Kuljetustuet”, kunnes painetaan jotain painiketta tai
kierretään ohjelmanvalitsinta.
Українська
Інструкції з початку роботи
Після підключення машини та ї ї першого ввімкнення
буде запропоновано вибрати мову відображення
меню машини та встановити годинник.
Вибір мови
1. Виберіть потрібну мову, повертаючи перемикач
програм1) або натискаючи кнопк у зі стрілкою
вгору або вниз2).
2. Натисніть перемикач програм або кнопку
«Пуск /Стоп», щоб підтвердити вибір.
Вибір формату часу 12 годин/24 години або
режиму відображення залишкового часу
1. Виберіть формат часу 12 годин/24 години
або режим відображення лише залишкового
часу, повертаючи перемикач програм1) або
натискаючи кнопк у зі стрілкою вгору або вниз2).
2. Натисніть перемикач програм або кнопку
«Пуск /Стоп», щоб підтвердити вибір.
Якщо вибрати формат часу 12 годин або 24 години,
автоматично відкриється меню встановлення часу.
Установлення часу
1. Повертайте перемикач програм за
годинниковою стрілкою1) або натискайте
кнопку зі стрілкою вгору або вниз2), доки не
відобразиться правильна година. Натисніть
перемикач програм або кнопку «Пуск /Стоп»,
щоб підтвердити вибір.
2. Повторіть цю процедуру, щоб установити
правильну кількість хвилин.
Після встановлення часу на дисплеї
відображатиметься заставка «Захист на час
транспорт ування», доки не буде натиснуто будьяку кнопку або повернуто перемикач програм.
Izberite jezik
1. Zavrtite izbirnik programov1) ali pritisnite gumb
s puščico navzgor ali navzdol2), da izberete želeni
jezik.
2. Za potrditev pritisnite izbirnik programa ali Zagon/
Ustavitev.
Izbirate lahko med 12- ali 24-urnim prikazom
časa ali prikazom preostalega časa
1. Zavrtite izbirnik programov1) ali pritisnite gumb s
puščico navzgor ali navzdol2), da izberete 12- ali 24urni prikaz časa ali prikaz preostalega časa.
2. Za potrditev pritisnite izbirnik programa ali Zagon/
Ustavitev.
Če izberete 12- ali 24-urni prikaz časa, se samodejno
odpre meni za nastavitev ure.
Nastavljanje ure
1. Izbirnik programov zavrtite v desno1) ali pritisnite
gumb s puščico navzgor ali navzdol2), dokler se ne
prikaže prava ura. Za potrditev pritisnite izbirnik
programa ali Zagon/Ustavitev.
2. Ponovite isti postopek za določitev pravilne
minute.
Ko je nastavljena ura, se na prikazovalniku prikaže
»Transportna zaščita«, dokler ne pritisnete
poljubnega gumba ali ne zavrtite izbirnika programov.
9
Page 10
8
Dansk
Startinstruktion
Du bliver bedt om at vælge sprog på displayet, når du
har tilsluttet maskinen og tænder den for første gang.
1. Drej på Programvælgeren, og vælg det ønskede
sprog.
2. Tryk på knappen Star t/Stop for at gemme dit valg
og gå videre til programmenuen.
Varmtvandstilslutning på ECOvaskemaskine
Ved levering er din ECO-vaskemaskine
forberedt til tilslutning til både koldt og
varmt vand. Hvis du i stedet vælger kun at tilslutte
din ECO-vaskemaskine til koldt vand, er det
vigtigt, at du lukker af for varmtvandstilslutningen.
Fremgangsmåden beskrives i brugsanvisningen. Se
under ”Indstillinger”.
English
Start instructions
You will be prompted to select the display language
when you have connected your machine and star t it
for the first time.
1. Turn the programme selector and choose the
required language.
2. Press Start/Stop to save the selection and return
to the programme menu.
Español
Instrucciones iniciales
Cuando conecte la lavadora por primera vez, se
solicitará que seleccione el idioma de la pantalla.
Para ello:
1. Gire el selector de programas y elija el idioma
deseado.
2. Pulse Start/Stop para guardar la selección y
volver al menú de programas.
Conexión de agua caliente para
lavadora ecológica
La lavadora ecológica está ajustada
de fábrica para admitir agua caliente y
fría. Sin embargo, si decide conectar su lavadora
ecológica únicamente a la toma de agua fría, es
impor tante que cierre la conexión de agua caliente.
El método se describe en las instrucciones de
funcionamiento. Consulte la sección “Ajustes”.
Francais
Instructions de démarrage
Une fois la machine branchée, à la première mise en
marche, la langue d’affichage doit être choisie.
Choisir la langue souhaitée à l’aide du sélecteur de
programme.
Appuyer sur Marche/Arrêt pour mémoriser le
choix et revenir au menu du programme.
Hrvatski
Upute za pokretanje
Nakon priključivanja i prvog uključivanja aparata
sustav će vas pozvati da odaberete jezik zaslona.
1. Okrenite programator i odaberite željeni jezik.
2. Pritisnite Pokretanje/zaustavljanje da biste spremili
odabranu postavku i vratili se na izbornik s
programima.
Priključak tople vode za ekoperilicu rublja
Eko-perilica rublja tvornički je podešena
tako da prima toplu i hladnu vodu.
Međutim, ako odlučite priključiti eko-perilicu rublja
samo na hladnu vodu, važno je da isključite priključak
za toplu vodu. Postupak je opisan u uputama za rad.
Pogledajte poglavlje “Postavke”.
Nederlands
Startinstructies
U zult worden gevraagd om de displaytaal te
selecteren, als u uw machine hebt aangesloten en
voor het eerst start.
1. Draai de programmakiezer en selecteer de
gewenste taal.
2. Druk op Start/Stop om de keuze op te slaan en
terug te gaan naar het programmamenu.
Warm water connection for ECOwashing machine
At the factory your ECO-washing
machine is set to take in both cold and hot water.
However, if instead you choose to connect your
ECO-washing machine to only the cold water
it is important that you shut off the hot water
connection. The method is described in the
operating instructions. See under “Settings”.
10
Branchement d’eau chaude pour
machine à laver ÉCO
En usine, la machine à laver ÉCO
est réglée pour fonctionner avec de
l’eau froide et de l’eau chaude. Si la machine à
laver ÉCO doit être branchée sur l’entrée d’eau
froide uniquement, il est important de fermer
le branchement à l’eau chaude. La méthode
est décrite dans le mode d’emploi. Voir sous
« Réglages ».
Heetwateraansluiting voor ECOwasmachine
De machine wordt standaard ingesteld
op invoer van zowel koud als warm water.
Kiest u er echter voor om uw ECO-wasmachine
alleen op koud water aan te sluiten, dan is het
belangrijk dat u de warmwateraansluiting afsluit. De
methode hiervoor wordt in de bedieningshandleiding
beschreven. Zie “Instellingen”.
Page 11
Norsk
Startanleitungen
Når du har koblet til maskinen og starter den for
første gang, blir du bedt om å velge språk i displayet.
Vri på programvelgeren, og velg ønsket språk:
Trykk på Start/Stop for å lagre valget og gå tilbake
til programmenyen.
Русский
Инструкции по запуску
После подключения и первого пуска стиральной
машины будет отображено приглашение
выбрать язык отображения.
1. Поворачивайте переключатель программ для
выбора требуемого языка.
2. Нажмите «Пуск/Остановка» для сохранения
выбора и возврата в меню программы.
Svenska
Startinstruktion
Du blir ombedd att välja språk i displayen när du
anslutit din maskin och startar för första gången.
1. Vrid på Programväljaren och välj önskat språk.
2. Tryck på Start/Stop för att lagra valet och återgå
till programmenyn.
Varmtvannstilkobling for ECOvaskemaskin
Ved levering er ECO-maskinen innstilt for
å ta inn både kaldt og varmt vann. Hvis
du i stedet velger å kun koble ECO-vaskemaskinen
til kaldtvann, er det viktig at du stenger
varmtvannstilkoblingen. Fremgangsmåten beskrives i
bruksanvisningen. Se under Innstillinger.
Português
Instruções de início
Deverá seleccionar o idioma de exibição depois de
ligar a máquina e de a iniciar pela primeira vez.
1. Rode o selector de programas e seleccione o
idioma desejado.
2. Pressione Start/Stop para guardar a selecção e
regressar ao menu de programas.
Ligação de água morna para a
máquina de lavar roupa ECO
A sua máquina de lavar roupa ECO
foi ajustada na fábrica para receber
água quente e fria. No entanto, se optar por ligar
a sua máquina de lavar roupa ECO somente à
água fria, é importante fechar a ligação de água
quente. O método está descrito nas instruções de
funcionamento. Consulte a secção “Ajustes”.
Подключение горячей воды
к экологически безопасной
стиральной машине
Заводские настройки позволяют подключать
экологически безопасную стиральную машину к
водопроводам холодной и горячей воды. Однако если
необходимо подключить экологически безопасную
стиральную машину только к водопроводу холодной
воды, важно перекрыть подключение машины к
водопроводу горячей воды. Данный метод описан в
указаниях по эксплуатации. См. «Настройки».
Suomea
Käynnistysohje
Kun olet kytkenyt koneesi ja käynnistät sen
ensimmäisen kerran, näytössä pyydetään sinua
valitsemaan kieli.
1. Valitse haluamasi kieli kiertämällä ohjelmanvalitsinta.
2. Tallenna valinta ja palaa ohjelmavalikkkoon
painamalla Start/Stop.
ECO-pesukoneen Käyttövesiliitäntä
Toimitettaessa ECO-pesukone on
säädetty ottamaan sekä lämmintä että
kylmää vettä. Jos sen sijaan haluat kytkeä
ECO-pesukoneesi pelkästään kylmävesiliitäntään,
on tärkeää sulkea lämminvesiliitäntä. Menettely
selostetaan käyttöohjeessa. Katso kohta
”Asetukset”.
Varmvattenanslutning för ECOtvättmaskin
Vid leverans är din ECO-tvättmaskin
inställd på att ta in både kall- och
varmvatten. Om du istället väljer att ansluta din
ECO-tvättmaskin till enbart kallvatten är det
viktigt att du stänger av varmvattenanslutningen.
Tillvägagångsättet beskrivs i bruksanvisningen. Se
under ”Inställningar”.
Українська
Інструкції з початку роботи
Після підключення машини та ї ї першого
ввімкнення буде запропоновано вибрати мову
відображення.
1. Виберіть потрібну мову, повертаючи перемикач
програм.
2. Натисніть кнопку «Пуск/Стоп», щоб зберегти
вибране значення та повернутися в меню
вибору програм.
Підключення гарячої води для
пральної машини ECO
На заводі пра льну машину ECO
настроєно для прийому і холодної,
і гарячої води. Однак якщо замість цього
потрібно підключити пральну машину ECO лише
до ліні ї холодної води, необхідно перекрити
підк лючення гарячої води. Відповідна процедура
описана в інструкції з експлуатаці ї. Див. розділ
«Налаштування».
Slovenščina
Navodila za zagon
Ko priključite stroj in ga prvič zaženete, bo sistem
zahteval, da izberete jezik za nastavitve naprave.
1. Obrnite izbirnik programov in izberite želeni jezik.
2. Pritisnite Zagon/Ustavitev, da shranite izbiro in se
vrnete v meni za programe.
Priključek tople vode za pralni
stroj ECO
Tovarniško je vaš pralni stroj ECO
nastavljen za priključitev na hladno in
toplo vodo. Če se namesto tega odločite, da boste
svoj pralni stroj ECO priključili le na hladno vodo, je
pomembno zapreti povezavo za toplo vodo. To je
opisano v navodilih za uporabo. Glejte »Nastavitve«.
11
Page 12
9
2x 4x2x
1
8009616
8900256
8080185
[mm]
2
3
2x
!
766
595
555
383

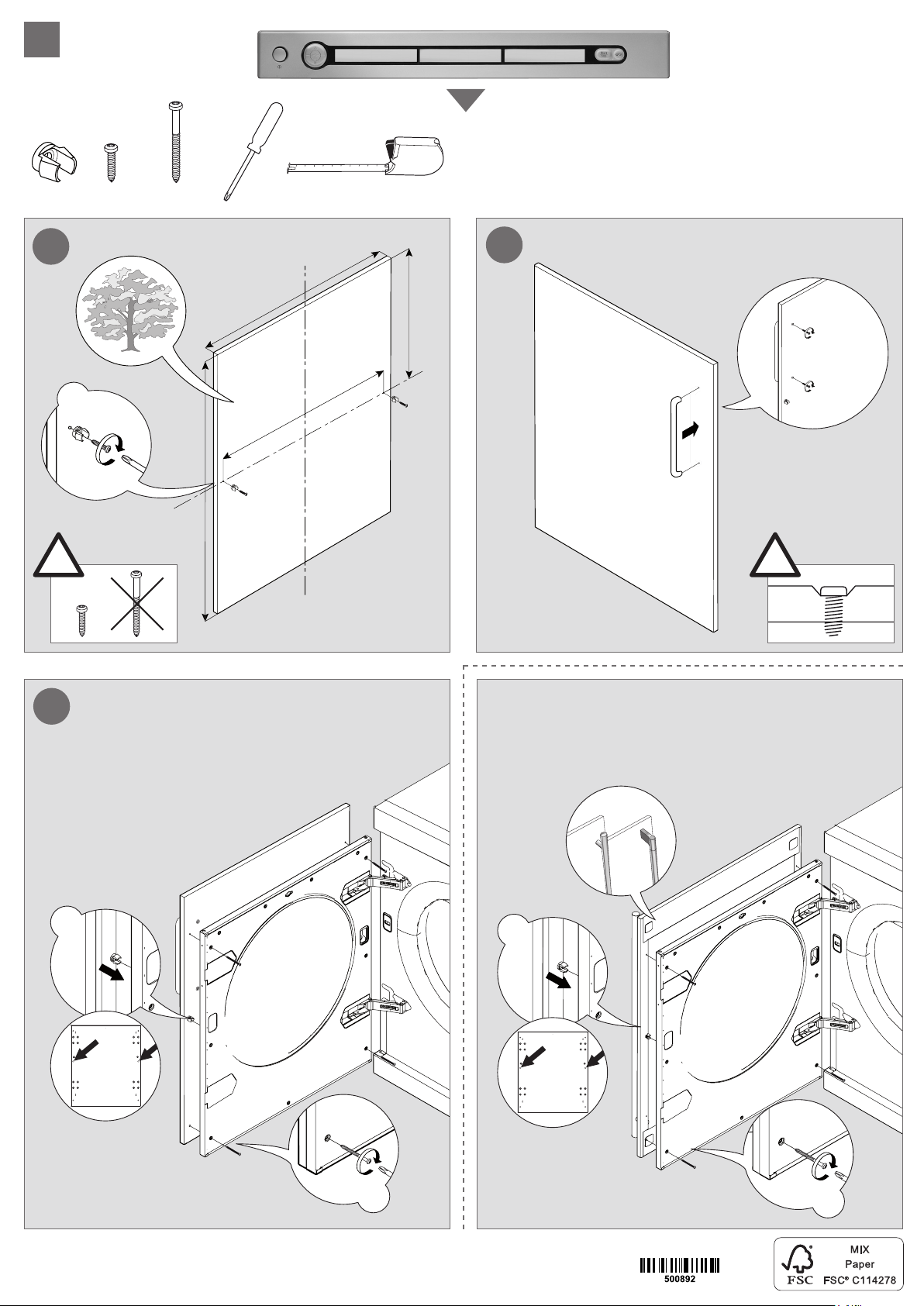

DK Påhængsluge ASKO. HR
ES Puer ta exterior
ASKO para modelo
totalmente integrable.
FI ASKO-kalusteovi. NO Påhengsdør ASKO.
GB Cover door ASKO. RU
Vanjska vrata ASKO.
NL Beschermdeur ASKO. UA
Крышка дверцы
ASKO.
!
SE Påhängslucka ASKO.
Зовнішні дверцята
ASKO.
Pokrov vrat ASKO.
SL
2x
Art Nr: 80 888 06. Rev. 08. 2012- 04-17
12
4x
2x
4x
501 (01-13)
Loading...
