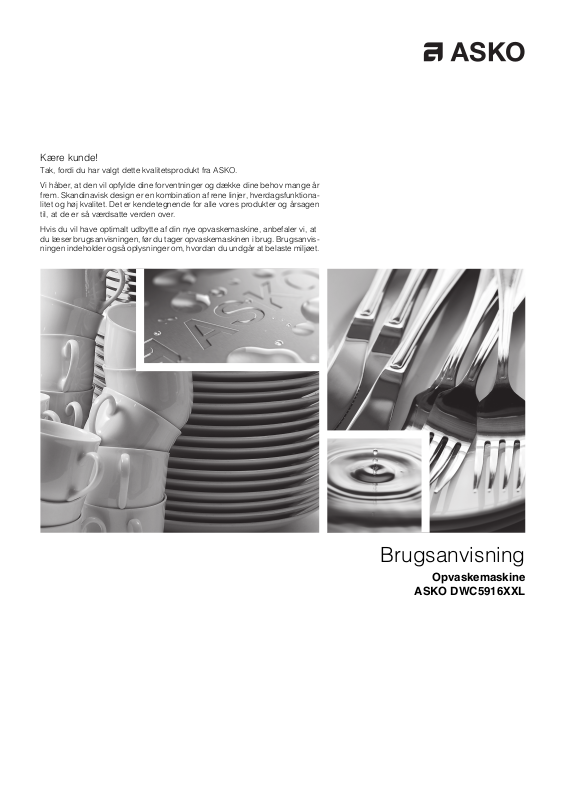

Page 1
Kære kunde!
Tak, fordi du har valgt dette kvalitetsprodukt fra ASKO.
Vi håber, at den vil opfylde dine forventninger og dække dine behov mange år
frem. Skandinavisk design er en kombination af rene linjer, hverdagsfunktionalitet og høj kvalitet. Det er kendetegnende for alle vores produkter og årsagen
til, at de er så værdsatte verden over.
Hvis du vil have optimalt udbytte af din nye opvaskemaskine, anbefaler vi, at
du læserbrugsanvisningen, før dutager opvaskemaskinen ibrug. Brugsanvisningen indeholder også oplysninger om, hvordan du undgår at belaste miljøet.
Brugsanvisning
Opvaskemaskine
ASKO DWC5916XXL
Page 2
Indholdsfortegnelse
1 32 5
6
8
7
4
Før du bruger opvaskemaskinen første
gang
Panelet
2Panelet
3Sikkerhedsanvisninger
14Fejlfinding
17Information til testinstitut
18Teknisk information
4
5Fyld opvaskemaskinen
7Anvendelse af opvaskemaskinen
9Indstillinger
19Installation
24Service
25Programtabel
26Personlige notater
12Pleje- og vedligeholdelsesinstruktioner
1 Tænd/Standby
2 Programvælger
3 Programsymbol
4 Display
5 Indikator for afspændingsmiddel
6 TAB (3-i-1/kombimiddel)
7 Indikator for salt
8 Start/Stop
Panelet har sensorknapper med lydsignaler til bekræftelse (se kapitlet Indstillinger).
BEMÆRK!
• To minutter efter at der sidst er blevet trykket på en knap, skifter baggrundsbelysningen i displayet til energisparetilstand. Luk lågen,
og åbn den igen. Du kan også trykke på knappen Tænd/Standby for at aktivere panelet igen.
2
Page 3
Sikkerhedsanvisninger
Låst
Åben
Generelt
• Læs brugsanvisningen – og gem den!
• Brug ikke opvaskemaskinen til andre formål end dem, der er
angivet i denne brugsanvisning.
• Belast ikke opvaskemaskinens låge eller kurve med andet
end opvask.
• Lad aldrig lågen til opvaskemaskinen stå åben, så andre kan
falde over den.
• Brug kun maskinopvaskemiddel!
• Denne maskine kan anvendes af børn fra 8 år og personer
med nedsatte fysiske eller mentale evner, personer som lider
af fornuftsmangel eller manglende erfaring og viden. Sådanne
personer skal være under opsyn ved brug af maskinen eller
instrueres i, hvordan maskinen skal anvendes og forstå de
mulige risici. Rengøring af maskinen må ikke udføres af børn
uden opsyn.
• Børn skal være under opsyn, så de ikke leger med opvaskemaskinen.
• Et beskadiget netkabel må kun udskiftes af en autoriseret
fagmand.
• Denne opvaskemaskine er beregnet til brug i hjemmet eller
tilsvarende steder, herunder:
- i personalekøkkener i butikker, på kontorer og tilsvarende
arbejdspladser
- på bondegårde
- i gæsterum på hoteller, moteller eller tilsvarende steder
- på bed & breakfast-hoteller.
• Placer aldrig opvask med rester af opløsningsmiddel i maskinen, da dette kan udgøre en eksplosionsrisiko. Opvask med
aske, voks og smørefedt må heller ikke vaskes i opvaskemaskinen.
Aktivering af børnesikring (Kid Lock™)
(kun visse modeller)
Maskinen er udstyret med børnesikring, så børn ikke kan åbne
lågen på maskinen. Børnesikringen aktiveres ved at trykke
håndtaget ind og drejekærven (i venstre hjørne) tillodret position
med en skruetrækker. Hvis du vil åbne lågen, skal du trykke den
hvide plastspærre (se figurennedenfor) til venstre, samtidig med
at håndtagsspærren trykkes opad. Børnesikringen nulstilles ved
at dreje kærven tilbage til vandret position.
Vinteropbevaring/transport
• Opvaskemaskinen skal opbevares på et sted uden frost.
• Undgå lang transport i stærk kulde.
• Transporter opvaskemaskinen opretstående eller liggende
med bagsiden nedad.
ADVARSEL!
Anbring kniveogandre spidse genstande med spidsennedad
i bestikkurven, eller læg dem vandret i en af de andre kurve.
Installation
Se kapitlet Installation.
Børnesikkerhed
• Luk altid lågen, og startprogrammet straks, når du har påfyldt
opvaskemiddel.
• Hold børn væk fra opvaskemaskinen, når den eråben. Opvaskemaskinen kan indeholde rester af opvaskemiddel!
• Lad ikke børn bruge opvaskemaskinen eller lege med den.
Vær særligt forsigtig, når lågen er åben.
ADVARSEL!
Vær opmærksom på børn i nærheden af maskinen! Maskinopvaskemiddel er ætsende!
Opbevar opvaske- og afspændingsmiddel utilgængeligt for
børn! Ved indtagelse af opvaskemiddel drikkes straks ét til to
glas mælk eller vand. Forsøg ikke at fremkalde opkastning.
Kontakt en læge! Ved kontakt med øjnene skylles med rigeligt
vand i mindst 15 minutter.
Overløbssikring
Overløbssikringen starter udpumpning og lukkerfor vandindtaget,
hvis vandstanden i opvaskemaskinen overstiger normalniveauet.
Hvis sikringen udløses, skal du lukke for vandtilførslen og tilkalde
service.
Rengøring
Rengør altid kanten rundt om lågen med en let fugtig klud. Brug
ikke forstøvere! Vandet kan trænge ind i låsen og komme i kontakt
med de elektriske komponenter.
Emballagemateriale
Kildesortér i henhold til din kommunes anbefalinger.
Bortskaffelse
• Når opvaskemaskinen er udtjentog skal bortskaffes, skal den
straks gøres uanvendelig. Træk stikket ud af kontakten, og
klip ledningen af så tæt på maskinen som muligt.
• Opvaskemaskinen er fremstillet og mærket med henblik på
genvinding.
• Kontakt den lokale kommune for at få oplysninger om, hvor
og hvordan maskine skal genvindes på forsvarlig vis.
3
Page 4
Før du bruger
Dæksel til saltbeholderen
opvaskemaskinen første
gang
Programoversigt
Til visse opvaskemaskiner medfølger en programoversigt på flere
sprog. Fastgør programoversigten på det ønskede sprog på
oversiden af lågen.
Afkalkeren
For at opnå et godt opvaskeresultat skal opvaskemaskinen have
blødt vand (vand med lavt kalkindhold). Hårdt vand forårsager
hvide belægninger på servicet og i opvaskemaskinen.
Vandets hårdhedangives med følgendeskalaer:Tyske hårdhedsgrader (°dH) og franske hårdhedsgrader (°fH). Indkommende
vand med en hårdhedsgrad over 6°dH (9°fH) skal afkalkes.
Dette gøres automatisk ved hjælp af den indbyggede afkalker.
For at afkalkeren kan fungere optimalt, skal indstillingen af den
tilpasses til det indkommende vands hårdhedsgrad.
Besøg www.geus.dk eller kontakt vandværket i din kommune,
alternativt mål vandets hårdhedsgrad vedhjælp af medfølgende
teststrimmel for at finde ud af, hvilken hårdhedsgrad vandet har.
Når du har indstillet afkalkeren, skal du dosere opvaske- og afspændingsmiddel efter doseringsangivelserne for blødt vand.
Sådan bruger du teststrimlen:
1 Åbn for vandhanen og lad vandet løbe et øjeblik.
2 Fyld et glas med koldt vand.
3 Tag teststrimlen ud af emballagen.
4 Dyp teststrimlen i vandet i cirka et sekund.
5 Vent et minut. Sammenhold derefter firkanternes farver med
tabellen for vandets hårdhed.
°fH°dHTeststrimmel
4 grønne
1 rød
2 røde
3 røde
<5<3
>7>4
>15>8
>25>14
Sådan gør du første gang:
1 Start med at skrue låget af som vist på billedet.
2 Sæt den tragt, som følger med opvaskemaskinen, i påfyld-
ningshullet på beholderen. Hæld først ca. 1 l vand i.
3 Påfyld derefter salt, indtil beholderen er fuld (maks. 1,5 kg).
4 Tør overskydende salt af, så låget kan skrues ordentligt på.
5 Kør et program, så eventuelt salt i maskinen skylles ud.
Indikering for påfyldning af salt
Ovenstående symbol lyser i displayet, når der skal påfyldes salt.
Skru låget af, og påfyld salt, når beholderen til salt er tom. Det
er kun nødvendigt at tilsætte vand første gang! Tør af, og sæt
låget på plads. Kør et program, så eventuelt salt i maskinen
skylles ud.
BEMÆRK!
Der kan gå lidt tid, før symbolet holder op med at lyse efter
påfyldningen.
Påfyldning af afspændingsmiddel
Tørringen går hurtigere og får et bedre resultat, hvis man bruger
afspændingsmiddel. Du får også etflottere opvaskeresultat med
ren og pletfri opvask.
1 Åbn låget til afspændingsmidlet.
2 Påfyld forsigtigt afspændingsmiddel. Påfyld afspændingsmid-
del, indtil det når det niveau, der er markeret med max.
3 Tør eventuelt overskydende afspændingsmiddel rundt om
beholderen væk med en klud.
4 Luk låget korrekt.
4 røde
>38>21
Indstil afkalkeren
I kapitel Indstillinger på side 11 beskrives det, hvordan du
indstiller afkalkeren. Glem ikke, at fylde salt i saltbeholderen, efter
at du har indstillet afkalkeren.
Påfyldning af salt
Før du tager en opvaskemaskine med afkalker i brug, skal du
fylde salt i saltbeholderen. Brug specialsalt til opvaskemaskiner.
ADVARSEL!
Påfyld salt umiddelbart før, opvaskemaskinen startes. Det er
vigtigt, at opvaskemaskinen skylles igennem umiddelbart efter
påfyldningen, så der ikke dannes rustpletter.
Hæld aldrig maskinopvaskemiddel i saltbeholderen. Dette
medfører risiko for skader på afkalkeren!
4
Indikering for påfyldning af afspændingsmiddel
Ovenstående symbol lyser i displayet, når der skal påfyldes afspændingsmiddel.
BEMÆRK!
Der kan gå lidt tid, før symbolet holder op med at lyse efter
påfyldningen.
Page 5
Fyld opvaskemaskinen
Indstilling for dosering af afspændingsmiddel
I kapitel Indstillinger beskrives, hvordan du indstiller doseringen
af afspændingsmiddel. Doseringen af afspændingsmiddel kan
indstilles fra (ingen dosering) til (høj dosering). (Forudindstillet fra fabrik: )
Øg doseringen af afspændingsmiddel:
• Hvis servicet er vandplettet.
Reducer doseringen af afspændingsmiddel:
• Hvis servicet har en klæbrig hvid/blå belægning.
• Hvis servicet er randet.
• Hvis der dannes skum. Hvis vandet meget blødt vand, er det
muligt at fortynde afspændingsmidlet ved at tilsætte vand i
forholdet 1:1.
Økonomisk opvask
Vask kun op, når maskinen er fuld
Vent med at starte opvaskemaskinen, indtil den er fyldt, så du
sparer energi. Brug programmetSkylning til afskylningaf servicet,
hvis du oplever lugtgener, mens du venter på, at opvaskemaskinen bliver fyldt helt op.
Vask op ved lavere temperatur
Hvis opvasken kun er let snavset, har du mulighed for at vælge
et program med lav temperatur.
Skyl ikke under rindende vand
Du skal blot fjerne større madrester, før du fylder opvaskemaskinen.
Vælg et miljørigtigt opvaskemiddel
Læs miljødeklarationerne på emballagen!
Slut opvaskemaskinen til koldt vand...
Hvis du har oliefyr eller elvarme.
Slut opvaskemaskinen til varmt vand (maks. 70 °C)...
Hvis du har fjernvarme eller bruger solvarme eller anden vedvarende energi. Når du vælger tilslutning til varmt vand, reduceres
opvasketiden og opvaskemaskinens energiforbrug.
Skrøbeligt service
En del genstande tåler ikke maskinopvask. Dette kan have flere
årsager. Nogle typer materiale tåler ikke kraftig varme, mens
andre kan tage skade af maskinopvaskemidlet.
Skrøbelig dekoration
Porcelæn med dekoration oven på glasuren (overfladen føles
ujævn) bør ikke vaskes i opvaskemaskine.
Krystal/glas
Anbring genstandene, så de ikke støder mod hinanden under
opvasken. Anvend et kort program med lavest mulige opvasketemperatur. Antikke og meget skrøbelige genstande bør ikke
vaskes i opvaskemaskinen.
Glas, som vaskes i opvaskemaskinen ved høje temperaturer,kan
med tiden få etgråt slør, som ikke kanfjernes. Vask fine glas ved
lav temperatur og med en lav dosering af opvaskemiddel.
Sølvtøj
Genstande af sølv bør ikke komme i berøring med genstande af
rustfrit stål, da dette medfører risiko for misfarvning af sølvet.
Bestik med limede skafter
Visse typer lim tåler ikke maskinopvask. Det medfører risiko for,
at skafterne kan løsne sig.
Træ
Genstande af træ bør kun maskinopvaskes, hvis de er mærket
med "Tåler maskinopvask" eller lignende.
Aluminium
Aluminium kan blive mat afmaskinopvask. Aluminiumkasseroller
af god kvalitet tåler maskinopvask, men mister sandsynligvis
noget af deres glans.
Plastgenstande
Vask ikke plastgenstande, som ikke tåler høje temperaturer, i
maskinen.
Opvaskemaskinens kurve
Opvaskemaskinen er udstyret med en øverste kurv, en mellemkurv og en nederste kurv med bestikkurv.
5
Page 6
Overkurv
Trådkurv
Redskabskurv
Anbring glas, kopper, skåle samtdesserttallerkener og underkopper i øverste kurv. Vend alle snavsede flader indad og nedad!
Vinglas stilles på hyldentil vinglas, ogknive lægges iknivholderen
til højre, hvis der er en knivholder.
Hævning af overkurven
1 Træk overkurven ud.
2 Tag fat i siderne på overkurven med begge hænder, og løft
den op.
Mellemkurv
Mellemkurvens trådkurv med spulerør er velegnet til lavegenstande. Mellemkurvens redskabskurv er velegnet til grydeskeer, piskeris, serveringsbestik og lignende genstande.
Opvask af store genstande
Ved vask af store genstande er det muligt at fjerne de to kurve
fra mellemkurven eller eventuelt hele mellemkurven for at øge
pladsen mellem overkurven og underkurven.
Underkurv
Anbring små og store tallerkener, fade, kasseroller og bestik (i
bestikkurven) i underkurven.
Anbring gryder og kasserolleri den bagestehøjre del afnederste
kurv for på bedste måde at udnytte vaskeegenskaberne fra det
bagerste af de to spraymundstykker (WideSpray™), som er beregnet til denne type opvask.
Sænkning af overkurven
1 Træk overkurven ud.
2 Træk de to låsehåndtag på siderne af kurven ud for at sænke
overkurven.
Tallerkenstøtter
Fold de sammenklappelige tallerkenstøtter ned ved vask af gryder. Frigør tallerkenstøtterne ved at trykke holderen indad, inden
positionen justeres.
6
Page 7
a
c
b
a
c
b
a
b
Anvendelse af opvaskemaskinen
Opvask af store tallerkener
Flyt tallerkenstøtterne og deres beslag for at gøre afstanden
mellem tallerkenrækkerne bredere og tilpasse den nederstekurv
til tallerkener med en diameter på over 25 cm.
Bestikkurv
Anbring bestik og skarpe knive med skaftet nedad og så spredt
som muligt. Kontroller, at skeerne ikke ligger ind i hinanden.
Bestikkurven kan med fordel anbringes foran i den midterste del
af underkurven for at opnå den bedste mulige opvaskeevne fra
det unikke spraymundstykke (Power Zone Cutlery™), som er
beregnet til bestikkurven.
ADVARSEL!
Anbring kniveogandre spidse genstande med spidsennedad
i bestikkurven, eller læg dem vandret i en af de andre kurve.
Vippelåg til småting
Bestikkurven har et vippelågi midten til små eller smalle genstande, f.eks. elpiskeris.
Dosering af opvaskemiddel
1 Rum til forvaskemiddel
2 Rum til hovedvaskemiddel
Opvaskemiddel skal doseres efter vandets hårdhedsgrad.
Følg doseringsanvisningerne på opvaskemidlets emballage.
Opvaskemaskinen er udstyret med en afkalker, så duskal dosere
opvaskemidlet efter doseringsangivelserne for blødt vand.
Overdosering af opvaskemiddel forringer opvaskeresultat og
belaster miljøet.
Hæld opvaskemidlet i rummet til opvaskemiddel. Der er et rum
til forvask og et til hovedvask. Hvis der anvendes pulver eller flydende maskinopvaskemiddel, skal du dosere en lilledel af opvaskemidlet i rummet til forvask. Kontakt producenten af opvaskemidlet, hvis du har spørgsmål til opvaskemidlet.
Bestikkurv med låg
ADVARSEL!
Vær opmærksom på børn i nærheden af maskinen! Maskinopvaskemiddel er ætsende!
BEMÆRK!
Brug kun maskinopvaskemiddel! Almindeligt opvaskemiddel
danner kraftigt skum, som forhindrer opvaskemaskinen i at arbejde, og kan derfor ikke bruges.
Placering af låg til bestikkurv (i overkurven)
Det er muligt at fjerne låget fra bestikkurven og bruge det som
eksempelvis ekstra bestikkurv i overkurven. Se nedenfor.
Opvasketabs
Del tabletten i to, hvis låget til dispenserener vanskeligt at lukke.
Der er risiko for, at opvaskemidlet ikke doseres korrekt,hvis låget
er under spænd og ikke åbnes korrekt.
BEMÆRK!
Det anbefales ikke at bruge opvasketabs til korte programmer
(under 75 minutter). Anvendi stedet pulveropvaskemiddeleller
flydende opvaskemiddel.
3-i-1/kombimiddel
BEMÆRK!
Kontroller, at skyllearmene kan dreje frit rundt.
Læs omhyggeligt anvisningerne for disse produkter. Kontakt
producenten af opvaskemidlet, hvis du har spørgsmål.
I kapitlet Indstillinger beskrives, hvordan du kan aktivere TAB (3i-1/kombimiddel). Vær opmærksom på, at der skal fyldes salt i
saltbeholderen. Hvis du ikke er tilfreds med opvaske- og tørreresultatet, skal du deaktivere indstillingenTAB (3-i-1/kombimiddel)
og fylde salt, opvaskemiddel og afspændingsmiddel på. Se kapitlet Før du bruger opvaskemaskinen første gang.
Tændt/Standby
Tryk på Tænd/Standby og hold den inde, indtil displayet lyser.
7
Page 8
Vælg program
Tryk en eller fleregange på programvælgeren,indtil det ønskede
programsymbol vises i displayet.
Sani A
Dette program er ideelt når der stilles høje krav til hygiejnen.
Temperaturen ved hovedvask er 60 °C °C. Det sidste skyl sker
ved 85 °C °C i 6 minutter.
Sani B
Vælg Sani B hvis duønsker et hurtigereprogram, som stadiglever
op til hygiejnekravene. Temperaturen ved hovedvask er 50 °C
°C. Det sidste skyl sker ved 85 °C °C i 3 minutter.
Grydeprogram
Program til meget snavset opvask, f.eks. kasseroller, gryder og
gratinforme. Hvis opvaskemaskinen ikkeer helt fyldt,kan du fylde
den tomme plads med eksempelvis tallerkener.
Normal program
Kraftfuldt hverdagsprogram, som fjerner indtørrede madrester,
men er ikke velegnet til fastbrændte madrester på eksempelvis
gratinforme. Dette program har maksimal skylleeffekt, og varer
noget længere end Daglig program.
BEMÆRK!
Hvis maskinen ikke startes inden for to minutter efter, at der
sidst er blevet trykket på en knap, nulstilles den og viser det
program, der sidst er blevet kørt.
Resterende tid
Når du har valgt program, får du vist, hvor lang tid programmet
tog, sidste gang det blev kørt. Når du har startet opvaskemaskinen, vises den resterende programtid i displayet.Den resterende
tid opdateres efter opvarmningen af det sidste skyl.
Tiden kanvariere fra gang til gang, afhængigt afbl.a. temperaturen på det indkommende vand, mængden af opvask og den
omgivende temperatur.
Tiden tæller ned, mens programmet kører, og den resterende
programtid vises i displayet. Den resterende tid visessom eksempelvis 1:15, hvilket betyder, at der er 1 timeog 15 minutter tilbage
af programmet.
BEMÆRK!
Visningen af den resterende programtid kan være misvisende
i forbindelse med den første kørsel af programmerne, hvor opvaskemaskinen beregner tiden. Ved den anden kørsel af et
program baserer opvaskemaskinen tiden på programtiden for
den foregående kørsel.
Daglig program
Også dette er et effektivt hverdagsprogram, som fjerner let indtørrede madrester, men er ikke velegnet til fastbrændtemadrester
på eksempelvis gratinforme.
Hurtig program
Program til let snavset glas og porcelæn, f.eks. kaffekopper.
Skåneprogram
Til opvask, som kuner let snavset, kan duvælge Skåneprogram.
Programmet er velegnet til glas og porcelæn uden indtørrede
rester, som ikke kræver et så effektivt program.
Dette programkananvendes til opvask af skrøbeligegenstande.
Se også afsnittet Skrøbeligt service i kapitel Fyld opvaskemaskinen.
Eco program
Dette program er velegnettil opvask af snavset serviceog er det
mest effektive program med hensyn til kombineret energi- og
vandforbrug.
Skylning
Til afskylning af servicet,mens du venterpå, at opvaskemaskinen
bliver fyldt helt op.
Start opvaskemaskinen
Hold Start/Stop inde, til displayet viser (symbolet for, at
lågen er åben). Det angiver, at opvaskemaskinen er klar til at
starte. Luk lågen korrekt, ellers starter opvaskemaskinen ikke.
Den resterende tid blinker tre gange i displayet for at vise, at
programmet er startet.
Hvis du vil afbryde eller skifte program
Åbn lågen, tryk på Start/Stop, og hold den inde i tre sekunder,
hvis du vil ændre program, efter at du har startet opvaskemaskinen. Påfyld nyt opvaskemiddel, hvis lågen til rummet med opvaskemiddel har været åbnet. Vælg derefter et nyt program, tryk
på Start/Stop, og luk lågen.
Vil du fylde mere i maskinen?
Åbn lågen.Opvaskemaskinen stopper automatisk.Sætopvasken
i maskinen, luk lågen, hvorefter opvaskemaskinen fortsætter fra
det sted, som den var kommet til.
Hvis opvaskemaskinen stoppes ved tryk på knappen Tænd/Stand by eller på grund af strømafbrydelse
Hvis opvaskeprogrammet ikke er afsluttet, fortsætter programmet
fra det sted, det var kommet til, når der sluttes strøm til opvaskemaskinen igen.
BEMÆRK!
Under tørringen afbrydes programmet, hvis strømtilførslen
stoppes, eller hvis lågen åbnes i mere end to minutter.
Efter afsluttet program
Når programmet er færdigt, vises "End" i displayet.
Programafslutningen indikeres også med et kort lydsignal. I ka-
pitlet Indstillinger beskrives, hvordan du ændrer denne funktion.
Når opvaskemaskinen er færdig, bruger den kun standbystrøm.
8
Page 9
Indstillinger
PROG PROG
Tryk for at gemme indstillingsværdien og gå videre til
næste indstilling.
Aktuel indstilling.
Aktuel indstillingsværdi.
Tryk for at bladre mellem indstillingsværdierne.
Gør således for at åbne menuen for indstillinger:
Start med at åbne lågen.Sluk opvaskemaskinen med knappen Tænd/Standby(tryk på knappen, oghold den inde).
1.
Slip knappen.
Tryk på Tænd/Standby og hold den inde, indtil displayet lyser.2.
Tryk inden for fem sekunder på Programvælgeren og Start/Stop og hold dem inde.3.
+
Slip knapperne, når displayet viser .4.
Du har nu adgang til følgende indstillinger:
(Sluk)
(Lav)
(Høj)
Lydsignal volumen
BeskrivelseIndstillingAlternativerKnaptryk
Opvaskemaskinen udsenderet lydsignal, når programmet er færdigt, eller hvis der opstår fejl.
Tryk på Start/Stop for at gemme indstillingsværdien og gå videre til næste indstilling.
Tryk på Start/Stop gentagne gange for at gå hele menuen for indstillinger igennem, hvis du ikke vil foretage flere tilvalg.
Tryk på Start/Stop for at gemme indstillingsværdien og gå videre til næste indstilling.
Tryk på Start/Stop for at gemme indstillingsværdien og gå videre til næste indstilling.
(Sluk)
(Lav)
(Høj)
Signalet bekræfter tryk på en knap.Arbejdsvolumen
Justering af kontrasten i displayet på frontlågen.LCD-kontrast
(displayet på forsiden af lågen)
9
Page 10
BeskrivelseIndstillingAlternativerKnaptryk
(Lav)
(displayet på panelet)
(Høj)
Tryk på Start/Stop for at gemme indstillingsværdien og gå videre til næste indstilling.
(Sluk)
(Lav dosering)
(Høj dosering)
Tryk på Start/Stop for at gemme indstillingsværdien og gå videre til næste indstilling.
Justering af kontrasten i displayet på panelet.LCD-kontrast
Indstilling for dosering af afspændingsmiddel.Afspændingsmiddel
(Sluk)
(Tænd)
TAB
(3-i-1/kombimiddel)
Du kan aktivere denne indstilling, hvis du bruger et
såkaldt 3-i-1/kombimiddel. Opvaskeprogrammerne
tilpasses automatisk, så du altid får det bedst mulige
opvaske- og tørreresultat. Hvis du deaktiverer indstillingen, går opvaskemaskinen tilbage til standardindstillingen for alle programmer.
Hvis denne indstilling er aktiveret, er det ikke nødvendigt at påfylde afspændingsmiddel, fordi tilvalget lukker for dosering af afspændingsmiddel. Den sænker
også doseringenafsalt i afkalkeren. Vær opmærksom
på, at der skal fyldes salt i saltbeholderen.
BEMÆRK!
Hvis du vil opnå et godt opvaskeresultat, er det meget vigtigt, at duundersøger, hvilken slagsopvaskemiddel eller kombiprodukt der er tale om! Læs omhyggeligt på emballagen, hvordan opvaskemidlet
skal bruges. Følg altidbrugsanvisningen eller oplysningerne på emballagen!
Tryk på Start/Stop for at gemme indstillingsværdien og gå videre til næste indstilling.
10
Page 11
BeskrivelseIndstillingAlternativerKnaptryk
°dH
0-3
4-5
6-8
9-11
12-14
15-19
20-24
25-29
30-39
40+
0-5
6-9
10-14
15-20
21-25
26-34
35-43
44-52
53-70
71+
°fH
°dH
°fH
(Blødt vand)
Vandets hårdhedsgrad
Indstilling af afkalkeren. Hent indstillingsværdien fra
vandhårdhedstabellen nedenfor.
(Hårdt vand)
Tryk på Start/Stop for at gemme indstillingsværdien og gå videre til næste indstilling.
(Sluk)
Temperaturenhed
(kun visse modeller)
(°C)
(°F)
Tryk på Start/Stop for at gå ud af menuen for indstillinger.
Displayet på forsiden viserden aktuelle vandtemperatur i celsius eller fahrenheit for programmet Sani A og
Sani B.
11
Page 12
Pleje- og
Grovsi
1x
Finsi
Rørdel
1x
vedligeholdelsesinstruktioner
Grovsien
I grovsien samles større madrester, som ikke umiddelbart kan
passere gennem afløbspumpen. Tøm grovsien efter behov.
1 Løft grovsien lige op ved hjælp af håndtaget.
2 Tøm grovsien. Husk at sætte grovsien tilbage igen!
Finsien
Det snavs,der opsamles i finsien, skyllesautomatisk ud ved hver
opvask. Det anbefales alligevelat rengøre finsienog den tilhørende rørdel et par gange om året.
1 Drej håndtaget en omgang mod uret.
BEMÆRK!
Brug aldrig opvaskemaskinen, uden at sierne er monteret!
Det kan påvirke opvaskeresultatet,hvis grovsien ikkeer monte-
ret korrekt.
Afløbspumpen
Pumpen er tilgængelig inde fra opvaskemaskinen.
1 Afbryd strømmen til opvaskemaskinen ved at trække stikket
ud af stikkontakten!
2 Fjern grovsien og rørdelen.
3 Fjern det lille gule passtykke til venstre i bunden af maskinen.
Se billedet nedenfor.
4 Eventuelle blokeringer fjernes vedat stikke fingeren ind ihullet
og dreje pumpevingen.
2 Løft rørdelen lige op med håndtaget. Fjern derefter grovsien,
så du kan rengøre rørdelen.
3 Tag finsien ud, og rengør den.
4 Monter delene igen i omvendt rækkefølge. Kontroller, at kan-
terne slutter godt til, når du sætter finsien tilbage igen.
5 Fastgør sien ved at dreje håndtaget med uret indtil stop.
Håndtaget skal pege lige ud fra opvaskemaskinen.
5 Sæt passtykket og sierne på igen.
6 Sæt stikket i stikkontakten igen.
Hvis opvaskemaskinen stadig ikke kan startes, og der høres
en summelyd, er overløbssikringen aktiveret.
• Luk for vandet.
• Træk stikket ud af stikkontakten.
• Ring til service.
BEMÆRK!
Husk at sætte passtykket på igen.
Spulearmene og spulerørene
Huller og lejer kan af og til stoppe til. Fjern skidtet med en nål
eller lignende. Spulearmene har også huller på undersiden.
For at gøre rengøringen lettere kan du løsne spulearmene. Glem
ikke at skrue dem ordentligt fast bagefter.
12
Page 13
Nederste skyllearm
Spulerør
• Løft den nederste skyllearm lige op for at løsne den.
Øverste skyllearm
• Træk overkurven ud.
• Skru spændering til spulearmen mod uret for at frigøre spu-
learmen fra den øverste kurv.
Mellemkurvens spulerør
• Træk mellemkurven ud.
• Kontrollér hullerne i spulerøret.
Lågen
Rengør altid lågens kant med en let fugtet klud (eventuelt med
lidt rengøringsmiddel).
ADVARSEL!
Sprøjt ikke omkring låsen med en forstøver eller lignende. Så
undgår du, at der trænger vand ind i låsen, som kan komme i
kontakt med de elektriske komponenter.
Kalkaflejringer
Opvaskemaskinens indvendige beholder er fremstillet af rustfrit
stål og holdes ren ved normal anvendelse. Hvis vandet er kalkholdigt (hårdt), kan der dog dannes kalkaflejringer i opvaskemaskinen. Kalkaflejringer fjernes ved at køre programmet Normal
program med to spiseskefulde citronsyrei opvaskemiddelrummet
(uden opvask i maskinen).
Panelet
Hold sensorknapperne rene og fri for fedt. Aftør dem med en tør
eller let fugtig klud. Brug ikke rengøringsmiddel – det kan ridse
overfladen. Sluk opvaskemaskinen med knappen Tænd/Stand
by ved rengøring af sensorknapperne for at forebygge utilsigtede
tryk på knapperne.
13
Page 14
Fejlfinding
LøsningFejltypeDisplay
Ring til service.Overfyldning
Afløbsfejl
Sluk og tænd maskinen på Tænd/Standby for at fjerne fejlmeddelelsen i displayet.
del har begrænset holdbarhed.
Forkert dosering af opvaskemiddel.
Forkert fyldning af opvaskemaskinen.
Se ”Der er stadig vand i opvaskemaskinen” i tabellen
herunder.
Kontroller, at vandhanen er åben.Vandindtagningsfejl
Luk for vandhanen, og kontakt serviceafdelingen.Ventillækage
AfhjælpningMulige årsagerProblem
Løft skyllearmene af, og rengør dem.Skyllearmene kan ikke dreje rundt.Opvasken er ikke ren.
Kontroller, at servicet ikke forhindrer skyllearmene i at rotere frit.
Undgå at købe for store pakker.Opvaskemidlet er for gammelt. Opvaskemid-
Doser efter vandets hårdhedsgrad. Kraftig
over- eller underdosering giver et forringet
opvaskeresultat.
Skift til et kraftigere program.For svagt opvaskeprogram.
Tildæk ikke opvask med store skåle eller lignende. Undgå at placere meget høje glas i
hjørnerne på kurvene.
Anbring servicet, så det står stabilt.Glas og kopper er væltet under opvasken.
Sien er ikke i den korrekte position.
Afkalkeren mangler salt.Pletter eller misfarvninger på servicet.
Forkert indstillet dosering af afspændingsmiddel.
Saltbeholderen er tom.
3-i-1/kombimiddel anvendes, og indstillingen
TAB (3-i-1/kombimiddel) er aktiveret.
For høj temperatur og/eller for meget opvaskemiddel kanforårsage såkaldt ætsning på
krystalglas. Dette kan desværre ikke afhjælpes, kun forebygges.
For høj dosering af afspændingsmiddel.Servicet har en klæbrig hvid/blå belægning.
Skru sien fast. Se kapitlet Pleje- og vedligeholdelsesinstruktioner.
Kontroller, at låget tilsaltbeholderen er skruet
ordentligt på. Ellers kontakt serviceafdelingen.
Se kapitlet Indstillinger.Forkert indstilling af afkalker.
Se kapitlet Før du bruger opvaskemaskinen
første gang og Indstillinger.
Påfyld salt. Se kapitlet Før du bruger opvaskemaskinen første gang.
Deaktiver indstillingen TAB (3-i-1/kombimiddel), og fyld salt og afspændingsmiddel på.
Vask krystalglas ved lav temperatur, og vær
omhyggelig meddoseringen af opvaskemiddel. Kontakt opvaskemiddelproducenten.
Reducer doseringen. Se kapitlet Før du bruger opvaskemaskinen første gang og
Indstillinger. Hvis vandet ermeget blødt, kan
du eventuelt fortynde afspændingsmidlet ved
at tilsætte vand i forholdet 1:1.
14
Page 15
AfhjælpningMulige årsagerProblem
Pletter på rustfrit stål eller sølv.
Pletter, som ikke går væk under opvasken.
Raslelyde under opvasken.
Opvaskemaskinen starter ikke.
Visse madrester, f.eks. sennep, mayonnaise,
citron, vineddike, salt og dressing, kan give
pletter på rustfrit stål, hvis de står for længe.
Sølvtøj kan blive plettet, hvis det kommer i
kontakt med genstande i rustfrit stål under
opvasken. Aluminiumsgenstande kan også
give en plettet opvask.
af.
Opvasken er ikke placeret korrekt, eller skyllearmene kan ikke dreje rundt.
Knappen Start/Stop er blevet trykket ind i for
kort tid.
Skyl denne slags madrester af,hvis opvaskemaskinen ikke startes med det samme. Brug
eventuelt programmet Skylning.
Genstande afsølvbør ikke komme i berøring
med genstande af rustfrit stål under opvasken.
Skift til et opvaskemiddel med blegemiddel.Det kan være svært at vaske læbestift og te
Kontroller, at opvasken står stabilt. Skub til
skyllearmene for at kontrollere, at de kan
dreje rundt.
Hold Start/Stop inde, til displayet viser
(symbolet for, at lågener åben). Det angiver,
at opvaskemaskinen er klar til at starte.
Kontroller.Lågen er ikke lukket ordentligt.
Kontroller.Der er sprunget en sikring.
Kontroller.Stikket er ikke sat i stikkontakten.
Kontroller.Der er lukket for vandtilførslen.
Kontroller.Overfyldning/utæthed
Der høres en summelyd (afløbspumpen) fra
opvaskemaskinen, som ikke stopper, når
strømmen afbrydes med Tænd/Standby.
Programmet tager længere tid endberegnet.1 minut vises i displayet.
Afløbsslangen er blokeret.Der er stadig vand i opvaskemaskinen.
Knæk på afløbsslangen.
Afløbspumpen er tilstoppet.
Der er snavs på lister og i hjørner.Dårlig lugt i opvaskemaskinen.
Der er valgt programmer med lav temperatur
i en længere periode.
Luk for vandhanen. Træk stikket ud af kontakten, og tilkald service.
Gør intet; næste gang programmet køres,
vises den korrigerede tid
Løsn afløbsslangen der, hvor den er koblet
til vaskens vandlås. Kontroller, at der ikke er
noget, der har sat sig fast. Er den kegleformede delafrøret skåret over, sådenindvendige diameter er mindst 14 mm?
Kontroller, at der ikke er knæk eller skarpe
bøjninger på slangen.
Rens grovsien og finsien.Sierne er tilstoppede.
Rens afløbspumpen. Se kapitlet Pleje- og
vedligeholdelsesinstruktioner.
Rengør med en opvaskebørste og et lavtskummende rengøringsmiddel.
Kør et program med højere temperatur ca.
én gang om måneden.
15
Page 16
AfhjælpningMulige årsagerProblem
Fyld opvaskemaskinen helt.Opvaskemaskinen er ikke fyldt helt op.Opvasken bliver ikke tilstrækkeligt tør.
Sensorknapperne reagerer ikke på tryk.
Afspændingsmidlet er brugt op, ellerdoseringen er for lav.
3-i-1/kombimiddel anvendes, og indstillingen
TAB (3-i-1/kombimiddel) er aktiveret.
Kurvene sidder forkert.Lågen kan ikke lukkes.
ne, efter at du har åbnet lågen.
Hvis symboletvisesidisplayet, er låge
ikke åbnet tilstrækkeligt.
Påfyld afspændingsmiddel,ellerøg doseringen af afspændingsmiddel. Se kapitlet Før
du bruger opvaskemaskinen første gang og
Indstillinger.
Deaktiver indstillingen TAB (3-i-1/kombimiddel), og fyld salt og afspændingsmiddel på.
Åbn lågen på klem, nårprogrammet er afsluttet.
Kontroller, at kurvene sidderkorrekt i vandret
position, og at vandtilslutningentil mellemkurven er på niveau med spulerøret.
Kontroller, at der ikke findes service i kurvene, som forhindrer, at kurvene kan skubbes
vandret ind.
Vent et øjeblik, og prøv igen.Du har trykket for hurtigt på sensorknapper-
Rengør med en tør eller let fugtig klud.Der er snavs på en af sensorknapperne.
Åbn lågen, indtil displayet lyser. Luk alternativt lågen, og venti 30 sekunder.Åbn derefter
lågen igen.
16
Page 17
Information til testinstitut
b
b
a
b
c
a
a
5
4
3
2
1
7
6
1
8
Energimærkning
EN 60436Teststandard Europa:
15Antal standardkuverter:
Eco programOpvaskeprogram:
Koldt vand 15 °CTilslutning:
Dosering ved afprøvning
30 gramHovedvask:
Fyldning af opvaskemaskinen
Kun EN 60436Afspændingsmiddel:Kun EN 60436Opvaskemiddel:
5Dosering afafspændingsmiddel:7,5 gramForvask:
Sørg for, at overkurven befinder sig i dens nederste position. Se
afsnittet Overkurv i kapitel Fyld opvaskemaskinen.
Spinatchakket kødbæga
1 Teskeer
2 Dessertskeer
3 Suppeskeer
4 Gafler
5 Knive
6 Serveringsbestik – gaffel
7 Serveringsbestik – sauceske
8 Serveringsbestik – skeer
Måling af lydstyrke
IEC 60704-2-3Testmetode støjmåling:
1)
1)
Spånplade, 19 mm (densitet 600-750 kg/m3)
Fyldning af opvaskemaskinen
Se afsnittet Energimærkning.
1)
w: 604 mm, h: 862 mm, d:570 mmIndkapsling (indvendige mål)
Bredde: Indvendigt mål indkapsling, Højde: 119 mm (monteres på linje med påhængslågen).Sokkel
Iht. IEC 60704-2-3. Se installationsvejledningen vedrørende montering af eventuelt tilbehør.Øvrigt
17
Page 18
Teknisk information
Information om energimærkning
Cirkulære, ifølge Kommissionens delegerede forordning (EU) nr. 1059/2010
ASKO
DWC5916XXLModelbetegnelse:
1)
Antal standardkuverter:
Årligt energiforbrug (AEC):
Effektforbrug
Sluk (Po):
Standby (Pl):
Årligt vandforbrug (AWC):
Tørringseffektklasse:
1)
I henhold til standarden EN 50242.
2)
Baseret på 280 standardopvaskecykler ved koldtvandstilslutning og forbrug i energisparefunktion. Det faktiske energiforbrug afhænger
af, hvordan maskinen bliver anvendt.
3)
Baseret på 280 standardopvaskecykler. Det faktiske vandforbrug afhænger af, hvordan maskinen bliver anvendt.
4)
På en skala fra G (mindst effektiv) til A (mest effektiv).
5)
Dette opvaskeprogram er den standardopvaskecyklus, som informationen for energimærkningen bygger på. Det gælder for opvask
af normalt snavset service og er det mest effektive program hvad angår kombineret energi- og vandforbrug.
15
A++Energieffektivitetsklasse:
270 kWh per år
0,95 kWhEnergiforbrug i en standardopvaskecyklus(Et):
0,49 W
0,49 W
2646 liter per år
4)
A
Eco program5), intet tilvalgStandardprogram:
225 minutterProgramtid for standardopvaskecyklen:
UendeligStandby-varighed (Tl):
46 dB(A) re 1 pWLydniveau:
IndbygningsproduktKonstruktion:
2)
3)
Tekniske oplysninger
857-912 mmHøjde:
596 mmBredde:
550 mmDybde:
1)
Vægt:
1)
Vægten kan variere på grund af forskellige specifikationer.
53 kg
0,03-1,0 MPaVandtryk:
0,3-10 kp/cm
3-100 N/cm
Se typeskiltElektrisk tilslutning:
Se typeskiltTilslutningseffekt:
2
2
18
Page 19
Installation
519
1229
550
30
710
49
740
596
717
30 - 94
133-183
864 -912
[mm]
*Fjern låsemøtrikker og eventuelle glidefødder for en
installationshøjde på 860-864 mm.
2x
Sikkerhedsanvisninger
• Tilslutning til el, vand og afløb skal udføres af en person med
den nødvendige kompetence.
• Følg altid gældende bestemmelser for vand, afløb og el.
• Forkert eller mangelfuldinstallation medfører et størreforbrug
af energi, vand og opvaskemiddel, hvilket betyder ekstraomkostninger og et dårligere opvaskeresultat. Det er vigtigt at
følge vejledningerne for at minimere støj.
• Vær forsigtig ved installationen! Brug beskyttelseshandsker!
Vær altid to om arbejdet!
• Placer en vandtæt beskyttelsesbakke på gulvet under opva-
skemaskinen til opsamling af eventuelt vand fra maskinen.
• Prøvekør opvaskemaskinen medprogrammet Skylning, inden
du skruer den fast. Kontroller, at opvaskemaskinen tager vand
ind og tømmer det ud igen. Kontroller også, at tilslutningerne
er helt tætte.
ADVARSEL!
Luk for vandtilførslen, når du installerer opvaskemaskinen!
ADVARSEL!
Ledningen skal være taget ud af stikkontakten, eller strømmen
skal være afbrudt under arbejdet!
Transportbeskyttelse til lågen
Glem ikke at fjerne transportbeskyttelsen til lågen, når du pakker
opvaskemaskinen ud.
19
Page 20
Forslag til placering af
*Fjern låsemøtrikker og eventuelle
glidefødder for en installationshøjde på
860-864 mm.
[mm]
455-475
600
413
24 mm
opvaskemaskinen
Opvaskemaskinen kanmonteresindbygget, helt fritstående eller
delvist indbygget.
A. Indbygget
Opvaskemaskinen erberegnet til indbygningunderen bordplade.
Indbygningsmålene fremgår af billedet. Gennemføring til ledninger/kabler behøver ikke at være større end 38 mm i diameter.
Kontroller, at kanterne på gennemføringen er glatte, så afløbsog indløbsslanger og el-ledningen ikke beskadiges.
ADVARSEL!
En helt fritstående opvaskemaskine skal udstyres med tippebeskyttelse.
C. Delvist indbygget
Hvis opvaskemaskinen placeres, såen af siderneer synlige, skal
der monteres en sideplade. Du kan købe tilbehøret der, hvor du
har købt opvaskemaskinen.
Juster højden, og skub opvaskemaskinen på plads
1 Start med at målehøjden fra gulvet til underkanten af bordpla-
den.
2 Mål højden fra gulvet til opvaskemaskinens overkant.
3 Hæld opvaskemaskinen en anelse fremad, og grovjuster den
bageste fod ved atskrue stilleskruen påforsiden med uret for
at hæve eller mod uret for at sænke (se billedet nedenfor).
Brug en flad skruetrækker eller en stjerneskruetrækker.
B. Fritstående
En fritstående opvaskemaskine skal udstyres med tippebeskyttelse. Tippebeskyttelsen består afto beslag, somskrues fast som
vist på billedet.
Derefter skubbes opvaskemaskinen ind, så beslagene griber fat
om maskinens bageste fødder. Nu kan opvaskemaskinen ikke
tippe, hvis den åbne låge belastes. Hvis opvaskemaskinen placeres helt fritstående, skal både sideplader og arbejdsplade
monteres. Du kan købetilbehøret der, hvor du harkøbt opvaskemaskinen.
4 Juster de forreste fødder ved at dreje dem med uret for at
hæve eller mod uret for at sænke.
5 Kontroller, at der er et frirumpå mindst 3 mm mellem undersi-
den af bordpladen og overkanten af opvaskemaskinen.
6 Skub opvaskemaskinen på plads.
• Træk i afløbsslangen og tilslutningsrøret, når opvaskemaskinen skubbes på plads.
• Kontroller, at der ikke er knæk eller skarpe bøjninger i
slangen, og at der ikke findes noget, der kan beskadige
slangerne.
20
Page 21
7 Finjuster fødderne (opvaskemaskinen må højst hælde 5mm),
Figur 1
Maks. 950 mm Min. 350 mm
Min. 14 mm
Maks. 950 mm
Maks. 3 m
Figur 2
Min. 350 mm
Figur 3
Maks. 950 mm Min. 350 mm
og spænd låsemøtrikkerne på de forreste fødder.
Ved fritstående installation kandu springe punkt2, 3 og 6 ovenfor
over.
Tilslutning til afløb
Hvis afløbsslangen føres til en tilslutningsstuds ved køkkenvaskens vandlås (se billede 1), skal slangen fastgøres, så den er
på højde med undersiden af køkkenvasken. Ellers er der risiko
for, at opvaskevand fra køkkenvaskenkan løbe nedi opvaskemaskinen. Afløbsslangen sættes på et kegleformet tilslutningsrør
ved køkkenvaskens vandlås. Det kegleformede rør skal skæres
til, så det har en indvendig diameter på mindst 14 mm. Du kan
se flere tilslutningsmuligheder på billede 2 og 3.
Afløbsslangen må højst forlænges med 3 m (den samlede
længde på afløbsslangen må maks. være 4,5 m). Eventuelle
samlinger og samlingsrør skal have en indvendig diameter på
mindst 14 mm. Det er dog bedst at udskifte afløbsslangen med
en ny uden samlinger.
Ingen del af afløbsslangen må være anbragt mere end 950 mm
over opvaskemaskinens bund. Slangen må ikke føres direktehen
til gulvafløb eller lignende. I givet fald kan slangen fungere som
en hævert, der tømmer opvaskemaskinen for vand.
Slangens udmunding skal altid befinde sig mindst 350 mm over
opvaskemaskinens bund.
Kontroller, at der ikke er knæk på afløbsslangen.
BEMÆRK!
Slangen skal fastgøres i samme højde som undersiden af køkkenvasken.
Vandtilslutning
Brug kun den tilløbsslange, der leveres med opvaskemaskinen.
Genbrug ikke gamle eller andre løse tilløbsslanger.
Tilløbsledningen skal være udstyret meden stophane. Stophanen
skal være placeret på et let tilgængeligt sted, så det er muligt at
lukke for vandet, hvis opvaskemaskinen skal flyttes.
Åbn for stophanen, når maskinen er blevet installeret, og lad
trykket være på i et stykke tid forat kontrollere, at alle tilslutninger
er tætte.
Slut opvaskemaskinen til koldt vand...
Hvis du har oliefyr eller elvarme.
Slut opvaskemaskinen til varmt vand (maks. 70 °C)...
Hvis du har fjernvarme eller bruger solvarme eller anden vedvarende energi. Når du vælger tilslutning til varmt vand, reduceres
opvasketiden og opvaskemaskinens energiforbrug.
Tilslutning til el
Du kan finde oplysningerom den elektrisketilslutning på typeskiltet. Disse oplysninger skal stemme overens med lysnettets data.
Leverans med stickkontakt:
Maskinen leveres med et stik godkendt i EU, som dog ikke må
anvendes i en dansk installation, da maskinen derved ikke jordforbindes iht. Stærkstrømsbekendtgørelsen. Udskiftningtil dansk
stik skal foretages af en autoriseret elinstallatør. Alternativt kan
en til formålet godkendt adapter anvendes til overgang mellem
Schuko-stikprop og dansk jordingssystem.
Hvis maskinen tilsluttes med et stik, skal man være opmærksom
på følgende: Stikket skal altid være tilgængeligt, så maskinen
kan afbrydes fra netforsyningen.
Ved tilslutning af maskinen til en fast installation skal man sørge
for korrekt tilslutning i henhold til farvemærkningen.
Den elektriske installation må kun foretages af en autoriseret installatør underhensyntagentil gældende sikkerhedsbestemmelser.
BEMÆRK!
Skal ekstrabeskyttes jf. stærkstrømsbekendtgørelsen.
21
Page 22
BEMÆRK!
Alt. 2Alt. 1
Indbygningshøjde
Sokkeldybde
Reparation og vedligeholdelse, der vedrører sikkerhed eller
ydeevne, skal udføres af en autoriseret fagmand.
Fastskruning af opvaskemaskinen
Kontroller, at de forreste fødder hviler på gulvet, når du har
skruet maskinen fast.
Indstilling af soklen (kun modeller med sparkeplade)
Opvaskemaskinen leveres med en eller to sparkeplader, afhængigt af modellen. Tabellen viser, hvilken sparkeplade du skal
bruge, afhængigt af indbygningshøjden og sokkeldybden.
Sokkeldybde (mm)Indbygningshøjde (mm)
10090807060504030
HHHHLLLL860
HHHHHHHH870
HHHHHHHH880
HHHHHHHH890
HHHHHHHH900
HHHHHHHH910
Lav sparkeplade (højde = 90 mm), varenummer 80 735 66L
Høj sparkeplade (højde = 120 mm), varenummer 80 735 67H
22
Page 23
1.
2.
3.
x
x
4.
5.
6.
Sådan indstiller du den korrekte sokkeldybde
(gælder ikke alle modeller)*
23
Page 24
Service
SERIAL NO.
1
2
ART. NO.
Læs kapitel Fejlfinding, inden du kontakter service. Se oplysningerne på typeskiltet på højre side af opvaskemaskinen. Skriv artikelnummeret (1) og serienummeret (2) ned.
24
Page 25
Programtabel
(liter)
Vandforbrug
3)
1)
Varmt vand
Forbrugsværdier
2)
141,31:201,91:3585 °C260 °C1Sani A
Energi
(ca. kWh)
Opvasketid
(ca. time:min)
Energi
(ca. kWh)
101,30:451,91:0085 °C250 °CSani B
191,03:001,53:1560 °C260 °C2Grydeprogram
180,82:251,52:5065 °C360 °C2Normal program
130,72:101,32:2565 °C260 °C1Daglig program
100,10:200,20:2030 °C230 °CHurtig program
140,51:350,91:5050 °C240 °C1Skåneprogram
9,450,73:300,953:4548 °C256 °C1
30,010:060,010:06--- °C1Skylning
Koldt vand
Opvasketid
Temperatur for
sidste skyl (°C)
skyl
Antal
Hovedvask (°C)ForvaskProgrammer
(ca. time:min)
4)
Eco program
Forbrugsværdierne varierer, afhængigt af temperaturen på det indkommende vand, rumtemperaturen, mængden af opvask og de valgte tillægsfunktioner.
Tilslutning til koldt vand ca. 15 °C.3)Tilslutning til varmt vand ca. 60 °C.4)Dette opvaskeprogram er den standardopvaskecyklus, som informationen for energimærkningen bygger på. Det gælder for opvask af normalt snavset service og er det mest effektive program
1)
2)
hvad angår kombineret energi- og vandforbrug.
25
Page 26
Personlige notater
26
Page 27
Personlige notater
27
Page 28
Lynguide
1.
2.
3.
Fyldning af kurvene
(Se side 5)
Skyl ikke opvasken under rindende vand, inden du sætter den i opvaskemaskinen. Du skal blot
fjerne større madrester, før du fylder opvaskemaskinen.
Kontroller, at skyllearmene kan dreje frit rundt
Kontroller også, at vandhanen er åben.
Dosering af opvaskemiddel
Opvaskemiddelrummet har et mindre rum til forvask og et til hovedvask. (Se side 7)
4.
5.
6.
Tryk på knappen Tændt/Standby, og hold den inde,
indtil displayet tændes
Kontrollér/dosér afspændingsmiddel og salt
Fyld salt og afspændingsmiddel på for at få et godt opvaske- og tørreresultat. (Se side 4.)
Indikering for påfyldning af salt.
Indikering for påfyldning af afspændingsmiddel.
Vælg program
(Se side 8.)
Tryk på Start/Stop og hold den inde, og luk lågen
7.
ASKO APPLIANCES AB • SOCKERBRUKSGATAN 3, SE-531 40 LIDKÖPING, SWEDEN • WWW.ASKO.COM
da (07-15)
Art.nr.: 495749. Rev. 02. Retten til ændringer forbeholdes.
Loading...
