CZ –

STOLOVÁ KOTOUČOVÁ PILA

SK – STOLOVÁ KOTÚČOVÁ PÍLA

H – ASZTALI

KÖRFŰRÉSZ 2000W

2000W - Návod k obsluze

2000W

- Návod na obsluhu

- Kezelési utasítas

4 - 10

11 - 17

18 - 24

RO –

FERĂSTRĂU CIRCULAR DE MASA 2000W

- Instructiuni de utilizare

25 - 31

SYMBOLS

Read operating instructions before use Před prvním použitím si pročtěte návod k obsluze Pred prvím použitím si prečítajte návod na použitie Beüzemelés előtt olvassa el a használati utasítást Cititi cu atentie instructiunile inainte de a folosi produsul

Warning Nebezpečí Nebezpečie Figyelmeztetés Atentie

Wear ear protection Používejte ochranu sluchu Používajte ochranu sluchu Használjon fülvédőt Folositi protectie fonica

Wear eye protection Používejte ochranu zraku Používajte ochranu zraku Használjon védőszemüveget Folositi ochelari de protectie

Wear dust mask Používejte ochrannou dýchací roušku Používajte ochrannú dýchaciu rúžku Használjon porvédő maszkot Folositi masca impotriva prafului

Risk of electric shock Nebezpečí úrazu elektrickým proudem Nebezpečie úrazu elektrickým prúdom Áramütésveszély Atenţie, pericol de electrocutare!

Originální návod

- STOLOVÁ KOTOUČOVÁ PILA 2000 W

AE5KS200

OBECNÉ BEZPEČNOSTNÍ POKYNY

Tyto bezpečnostní pokyny si pečlivě prostudujte, zapamatujte a uschovejte

UPOZORNĚNÍ: Při používání elektrických strojů a elektrického nářadí je nutno respektovat a dodržovat následující bezpečnostní pokyny z důvodů

ochrany před úrazem elektrickým proudem, zraněním osob a nebezpečím vzniku požáru. Výrazem „elektrické nářadí“ je ve všech níže uvedených pokynech myšleno jak elektrické nářadí napájené ze sítě (napájecím kabelem), tak nářadí napájené z baterií (bez napájecího kabelu).

1. Pracovní prostředí

a) Udržujte pracovní prostor v čistém stavu a dobře osvětlen. Nepořádek a tmavá místa na pracovišti bývají příčinou úrazů. Ukliďte nářadí, které právě nepoužíváte. b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím vzniku požáru

nebo výbuchu, to znamená v místech, kde se vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí vzniká na komutátoru jiskření, které může být příčinou vznícení prachu nebo výparů. c) Při používání el. nářadí zamezte přístupu nepovolaných osob, zejména dětí, do pracovního prostoru! Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností. V žádném případě nenechávejte el. nářadí bez dohledu. Zabraňte zvířatům přístup k zařízení.

2. Elektrická bezpečnost

a) Vidlice napájecího kabelu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy jakýmkoliv způsobem neupravujte vidlici. K nářadí, které má na vidlici napájecího kabelu ochranný kolík, nikdy nepoužívejte rozdvojky ani jiné adaptéry. Nepoškozené vidlice a odpovídající zásuvky omezí nebezpečí úrazu elektrickým proudem. Poškozené nebo zamotané napájecí kabely zvyšují nebezpečí úrazu elektrickým proudem. Pokud je síťový kabel poškozen, je nutno jej nahradit novým síťovým kabelem, který je možné získat v autorizovaném servisním středisku nebo u dovozce. b) Vyvarujte se dotyku těla s uzemněnými předměty, jako např. potrubí, tělesa ústředního topení, sporáky a chladničky. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo spojeno se zemí. c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Elektrického nářadí se nikdy nedotýkejte mokrými rukami. Elektrické nářadí nikdy neumývejte pod tekoucí vodou ani jej neponořujte do vody. d) Nepoužívejte napájecí kabel k jinému účelu, než pro jaký je určen. Nikdy nenoste a netahejte elektrické nářadí za napájecí kabel. Nevytahujte vidlici ze zásuvky tahem za kabel. Zabraňte mechanickému poškození elektrických kabelů ostrými nebo horkými předměty. e) El. nářadí bylo vyrobeno výlučně pro napájení střídavým el. proudem. Vždy zkontrolujte, že elektrické napětí odpovídá údaji uvedenému na typovém štítku nářadí. f) Nikdy nepracujte s nářadím, které má poškozený el. kabel nebo vidlici, nebo spadlým na zem a je jakýmkoliv způsobem poškozené. g) V případě použití prodlužovacícho kabelu vždy zkontrolujte, že jeho technické parametry odpovídají údajům uvedeným na typovém štítku nářadí. Je-li elektrické nářadí používáno venku, používejte prodlužovací kabel vhodný pro venkovní použití. Při použití prodlužovacích bubnů je nutné je rozvinout, aby nedocházelo k přehřátí kabelu. h) Je-li elektrické nářadí používáno ve vlhkých prostorech nebo venku, je povoleno jej používat pouze, pokud je zapojeno do el. obvodu s proudovým chráničem ≤30 mA. Použití el. obvodu s chráničem /RCD/ snižuje riziko úrazu elektrickým proudem. i) Ruční el. nářadí držte výhradně za izolované plochy určené k uchopení, protože při provozu může dojít ke kontaktu řezacího či vrtacího příslušenství se skrytým vodičem nebo s napájecí šňůrou nářadí.

3. Bezpečnost osob

a) Při používání elektrického nářadí buďte pozorní a ostražití, věnujte maximální pozornost činnosti, kterou právě provádíte. Soustřeďte se na práci. Nepracujte s elektrickým nářadím pokud jste unaveni, nebo jste-li pod vlivem drog, alkoholu nebo léků. I chvilková nepozornost při používání elektrického nářadí může vést k vážnému poranění osob. Při práci s el. nářadím nejezte, nepijte a nekuřte. b) Používejte ochranné pomůcky. Vždy používejte ochranu zraku. Používejte ochranné prostředky odpovídající druhu práce, kterou provádíte. Ochranné pomůcky jako např. respirátor, bezpečnostní obuv s protiskluzovou úpravou, pokrývka hlavy nebo ochrana sluchu používané v souladu s podmínkami práce snižují riziko poranění osob. c) Vyvarujte se neúmyslného zapnutí nářadí. Nepřenášejte nářadí, které je připojeno k elektrické síti, s prstem na spínači nebo na spoušti. Před připojením k elektrickému napájení se ujistěte, že spínač nebo spoušť jsou v poloze „vypnuto“. Přenášení nářadí s prstem na spínači nebo zapojování vidlice nářadí do zásuvky se zapnutým spínačem může být příčinou vážných ůrazů. d) Před zapnutím nářadí odstraňte všechny seřizovací klíče a nástroje. Seřizovací klíč nebo nástroj, který zůstane připevněn k otáčející se části elektrického nářadí může být příčinou poranění osob. e) Vždy udržujte stabilní postoj a rovnováhu. Pracujte jen tam, kam bezpečně dosáhnete. Nikdy nepřeceňujte vlastní sílu. Nepoužívejte elektrické nářadí, jste-li unaveni. f) Oblékejte se vhodným způsobem. Používejte pracovní oděv. Nenoste volné oděvy ani šperky. Dbejte na to, aby se vaše vlasy, oděv, rukavice nebo jiná část vašeho těla nedostala do přílišné blízkosti rotujících nebo

rozpálených částí el.nářadí. g) Připojte zařízení k odsávání prachu. Jestliže má nářadí možnost připojení zařízení pro zachycování nebo odsávání prachu, zajistěte, aby došlo k jeho řádnému připojení a používání. Použití těchto zařízení může omezit nebezpečí vznikající prachem. h) Pevně upevněte obrobek. Použijte truhlářskou svěrku nebo svěrák pro upevnění dílu, který budete obrábět. i) Nepoužívejte elektrické nářadí pokud jste pod vlivem alkoholu, drog, léků nebo jiných omamných či návykových látek.

4. Používání elektrického nářadí a jeho údržba

a) El. nářadí vždy odpojte z el. sítě v případě jakéhokoliv problému při práci, před každým čistěním nebo údržbou, při každém přesunu a po ukončení práce! Nikdy nepracujte s el. nářadím, pokud je jakýmkoliv způsobem poškozené. b) Pokud začne nářadí vydávat nesourodý zvuk nebo zápach, okamžitě ukončete práci. c) Elektrické nářadí nepřetěžujte. Elektrické nářadí bude pracovat lépe a bezpečněji, pokud jej budete provozovat v otáčkách, pro které bylo navrženo. Používejte správné nářadí, které je určeno pro danou činnost. Správné nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo zkonstruováno. d) Nepoužívejte elektrické nářadí, které nelze bezpečně zapnout a vypnout ovládacím spínačem. Používání takového nářadí je nebezpečné. Vadné spínače musí být opraveny certikovaným servisem. e) Odpojte nářadí od zdroje elektrické energie předtím, než začnete provádět jeho seřizování, výměnu příslušenství nebo údržbu. Toto opatření zamezí nebezpečí náhodného spuštění. f) Nepoužívané elektrické nářadí ukliďte a uschovejte tak, aby bylo mimo dosah dětí a nepovolaných osob. Elektrické nářadí v rukou nezkušených uživatelů může být nebezpečné. Elektrické nářadí skladujte na suchém a bezpečném místě. g) Udržujte elektrické nářadí v dobrém stavu. Pravidelně kontrolujte seřízení pohybujících se částí a jejich pohyblivost. Kontrolujte zda nedošlo k poškození ochranných krytů nebo jiných částí, které mohou ohrozit bezpečnou funkci elektrického nářadí. Je-li nářadí poškozeno, před dalším použitím zajistěte jeho řádnou opravu. Mnoho úrazů je způsobeno špatně udržovaným elektrickým nářadím. h) Řezací nástroje udržujte ostré a čisté. Správně udržované a naostřené nástroje usnadňují práci, omezují nebezpečí zranění a práce s nimi se snáze kontroluje. Použití jiných příslušenství než těch, která jsou uvedena v návodu k obsluze mohou způsobit poškození nářadí a být příčinou zranění. i) Elektrické nářadí, příslušenství, pracovní nástroje atd. používejte v souladu s těmito pokyny a takovým způsobem, který je předepsán pro konkrétní elektrické nářadí a to s ohledem na dané podmínky práce a druh prováděné práce. Používání nářadí k jiným účelúm, než pro jaké je určeno, může vést k nebezpečným situacím.

5. Používání akumulátorového nářadí a) Před vložením akumulátoru se přesvědčte, že je vypínač v poloze „0-vypnuto“. Vložení akumulátoru do zapnutého nářadí může být příčinou nebezpečných situací. b) K nabíjení akumulátorů používejte pouze nabíječky předepsané výrobcem. Použití nabíječky pro jiný typ akumulátoru může mít za následek jeho poškození a vznik požáru. c) Používejte pouze akumulátory určené pro dané nářadí. Použití jiných akumulátorů může být příčinou zranění nebo vzniku požáru. d) Pokud není akumulátor používán, uchovávejte jej odděleně od kovových předmětů jako jsou svorky, klíče, šrouby a jiné drobné kovové předměty, které by mohly způsobit spojení jednoho kontaktu akumulátoru s druhým. Zkratování akumulátoru může zapříčinit zranění, popáleniny nebo vznik požáru. e) S akumulátory zacházejte šetrně. Při nešetrném zacházení může z akumulátoru uniknout chemická látka. Vyvarujte se kontaktu s touto látkou a pokud i přesto dojde ke kontaktu, vymyjte postižené místo proudem tekoucí vody. Pokud se chemická látka dostane do očí, vyhledejte ihned lékařskou pomoc. Chemická látka z akumulátoru může způsobit vážná poranění.

6. Servis

a) Nevyměňujte části nářadí, neprovádějte sami opravy, ani jiným způsobem nezasahujte do konstrukce nářadí. Opravy nářadí svěřte kvalikovaným osobám. b) Každá oprava nebo úprava výrobku bez oprávnění naší společnosti je nepřípustná (může způsobit úraz, nebo škodu uživateli). c) Elektrické nářadí vždy nechte opravit v certikovaném servisním středisku. Používejte pouze originální nebo doporučené náhradní díly. Zajistíte tak bezpečnost Vaši i Vašeho nářadí.

DOPLŇUJÍCÍ BEZPEČNOSTNÍ POKYNY

Před použitím si prosím pozorně přečtěte tyto bezpečnostní pokyny a pečlivě je uschovejte.

! - Tento symbol označuje nebezpečí zraně-

ní, nebo poškození zařízení .

! V případě nedodržení pokynů uvedených v této příručce, hrozí riziko úrazu. Stolová kotoučová pila odpovídá platným technickým předpisům a normám.

! Po ukončení práce na stolové pile se ujistěte, že všechny pohybující se součásti zastavily svůj pohyb.

! Neponechávejte jakýkoliv el. stroj bez dohledu v blízkosti dětí. ! Stroj vždy odpojte z el. sítě v případě jakéhokoliv problémů při práci, před každým čistěním nebo údržbou, a po ukončení práce ! ! Při práci se strojem nejezte, nepijte a nekuřte. ! Dbejte na to, aby se vaše prsty, oděv, vlasy nebo jiná část vašeho těla nedostala do přílišné blízkosti stroje, když je zapnutý. ! Nikdy nepracujte se strojem, pokud je jakýmkoliv způsobem poškozený. ! Stroj je zkonstruován pro řezání dřeva, dřevěných materiálů a obdobně tvrdých plastických hmot. Řezání jiných materiálů smí být prováděno pouze po projednání s výrobcem. Obrábění kovů je výslovně zakázáno. ! Stroj musí být obsluhován pouze osobou obeznámenou s jeho provozem, obsluhou, údržbou a možným pracovním ohrožením, které může způsobit. Je na místě požadovat věkovou způsobilost obsluhující osoby. ! Při práci na stroji musí být všechny bezpečnostní prvky a kryty namontovány a plně funkční. ! Před řezáním odstraňte hřebíky a jiné kovové předměty z řezaného kusu. ! Noste pracovní oděv s dlouhými zapínatelnými rukávy, pevné pracovní boty. Sandály či jiná obuv pro volný čas nejsou vhodné. ! Zkontrolujte pilový kotouč, zda se volně otáčí, zda je řádně uchycen a zda není poškozený nebo ohnutý. ! Zapnutím stroje zkontrolujte správný směr otáčení a rozběh do pracovních otáček bez vibrací a kolísání. Vypnutím ověřte čas doběhu – zastavení kotouče, nemá být delší než 10 sekund. ! Nikdy se nesnažte zpomalit otáčky kotouče bočním tlakem na kotouč. ! Vlastní řezání zahajte po zapnutí stroje a po jeho rozběhu na plné provozní otáčky. ! Pokud při řezání většího počtu kusů zůstávají jednotlivé části nahromaděny v blízkosti rotujícího kotouče, nikdy je neodstraňujte ručně, ale vždy pomocí manipulační hůlky nebo vždy až po zastavení kotouče. ! Rovněž, když obrábíte menší kusy materiálu (menší než 120 mm) a pohyb rukou v blízkosti kotouče by byl nebezpečný, používejte manipulační hůlku. ! Nikdy nesahejte na rotující pilový kotouč ! ! Dbejte opatrnosti a snižujte riziko zpětného vrhu ma-

teriálu odříznutého kotoučem. ! Při práci a obrábění rozměrných materiálů používejte podpůrná prodloužení pracovní plochy stroje. ! Nikdy neodstraňujte rozpínací klín. Vzdálenost mezi zuby kotouče a klínem smí být maximálně 5 mm. ! Ujistěte se, že malé odříznuté kousky materiálu nebudou zachyceny zuby rotujícího kotouče a odhozeny pryč. ! Zamezte hromadění odřezků na pracovní ploše stroje. Stroj vypněte a pracovní prostor vyčištěte. ! Udržujte pracovní prostor čistý a pravidelně odstraňujte vzniklé piliny. Kontrolujte, že ventilátor a kryt motoru nejsou zaneseny prachem a pilinami. ! Stroj musí být umístěn na pevné a vyrovnané podlaze. ! Dřevěný prach je explozivní materiál a je rovněž zdraví nebezpečný. Prach z některých tropických dřev a tvrdého dřeva, jako je ořechové, jsou klasikovány jako karcinogenní substance. Proto vždy používejte odlučovače prachu nebo ochrannou roušku.

! Při řezaní dřeva je potřeba, aby byla kotoučová pila připojena na zařízení zachytávající prach. Dále je potřeba se seznámit s podmínkami, které ovlivňují usazování prachu, například druh opracovaného materiálu a možnosti odsávání prachu.

! Používejte pouze pilové kotouče podle EN 847-1 a nikdy nepoužívejte pilové kotouče vyrobené z rychlořezné oceli (High Speed Steel – HSS). ! Nepoužívejte prasklé, ohnuté, deformované nebo jinak poškozené kotouče. ! Žádné osoby nesmějí stát v blízkosti pily nebo za ní, kam jsou odhazovány piliny a úlomky. ! Nikdy neztrácejte pozornost, zvláště při rutinním používání (používáte-li pilu často). Pamatujte si, že i malá neopatrnost může vést během zlomku sekundy k vážnému zranění. ! Tuto pilu nepoužívejte na řezání palivového dřeva ani na příčné řezaní okrouhlého dřeva. ! Upozornění: Pilový kotouč může způsobit poranění rukou či prstů. ! Upozornění: Je zakázáno používat tuto pilu pro provádění zapichovacích řezů. ! Kryt koutouče (2) sklopte při každém řezu dolů k opracovávanému materiálu. ! Závady na stroji, včetně ochranných zařízení a pilových kotoučů, je třeba ihned po jejich zjištění ohlásit a před dalším provozem odstranit . ! Opotřebovanou stolovou vložku je třeba vyměnit;

! Pokud posouvající pomůcku právě nepoužíváte, uschovávejte ji vždy při stroji. ! Používaná posouvající pomůcka musí bezpečně procházet mimo pilový kotouč; ! Rozpínací klín musí být vždy používán a správně nastaven. ! Kryt kotouče musí být vždy používán a správně nastaven. ! Kotoučovou pilu je zakázáno používat na vytváření zářezů (v opracovaném materiálu zapuštěných drážek). ! Používejte pouze pilové kotouče, jejichž nejvyšší

přípustná rychlost není menší než maximální rychlost vřetena stolové kotoučové pily a řezaného materiálu; ! Při přepravě stroje používejte zařízení a úchyty jen k tomu určené. Nikdy nepoužívejte pro manipulaci nebo přepravu ochranná zařízení. ! Po dobu přepravy stroje třeba horní část pilového kotouče zakrýt a zabezpečit ochranným krytem.

! Používejte ochranu sluchu na snížení rizika jeho poškození, ! Používejte ochranu proti vdechování nebezpečného prachu, ! Při práci s pilovými kotouči a drsně opracovanými materiály používejte ochranné rukavice. Pilové kotouče přenášejte, pokud možno, v držácích.

- Používejte ochranné prostředky proti hluku, prachu a vibracím !!!

TYTO BEZPEČNOSTNÍ POKYNY USCHOVEJTE !!!

POPIS (A)

Stolová kotoučová pila AE5KS200 je určena na příčné a kolmé řezání veškerých typů dřevěných desek o rozměrech přiměřených velikosti stroje. Stroj je zakázáno používat na řezaní jakékoliv kulatiny.

1. Stůl pily

2. Kryt kotouče

3. Přítlačná tyč

4. Řezný kotouč

5. Rozpínací klín

6. Vložka stolu

7. Vodící zarážka

8. Kolečko

9. Regulační matice

10. Stojan

11. Vypínač

12. Šroub pro zajištění paralelní zarážky

13. Podpěra stolu

14. Odsávání

15. Klika pro nastavení výšky kotouče

16. Regulační matice náklonu

17. Rukojeť

18. Klíč

19. Klíč

PIKTOGRAMY

Piktogramy uvedené na obalu výrobku :

a) Hodnoty napájení b) Příkon c) Otáčky naprázdno d) Rozměry řezného kotouče e) Max. hloubka řezu-90° f) Max. hloubka řezu-45°

POUŽITÍ A PROVOZ

Nářadí a stroje ASIST jsou určeny pouze pro domácí nebo hobby použití. Výrobce a dovozce nedoporučují používat toto nářadí v extrémních podmínkách a při vysokém zatížení. Jakékoliv další doplňující požadavky musí být předmětem dohody mezi výrobcem a odběratelem.

! Stroj smí být používán pouze na předepsané účely. Jakékoliv jiné použití je považováno za nesprávné a je tudíž zakázáno. Obsluha je odpovědná za poškození nebo zranění vyplývající z nesprávného použití. Stroj smí vykonávat činnost pouze s koutouči odpovídajících parametrů. Je zakázáno používat jakékoliv jiné řezné kotouče.

Dokonce i když je stroj používán dle předpisů, není vždy možné eliminovat určité faktory rizika. V souvislosti s konstrukcí a designem stroje mohou existovat následující rizika:

- Kontakt s řezným kotoučem v nekrytém pásmu.

- Dotyk s rotujícím kotoučem (řezné poranění).

- Zpětný náraz od materiálu a kousků materiálu.

- Zlomení kotouče.

- Ulomení poškozených karbidových hrotů kotouče.

- Poškození sluchu při nepoužití ochrany sluchu.

- Škodlivé emise dřevného prachu, pokud je stroj používán v uzavřených místnostech.

Před uvedením stroje do provozu

! Stroj musí být postaven na místo kde může stát stabilně. ! Všechny kryty a bezpečnostní zařízení musí být před zapnutím stroje správně namontovány a plně funkční. ! Pilový kotouč musí rotovat bez omezení. ! Při práci se dřevem, které bylo již předtím zpracovávané, dávejte pozor na cizí předměty, jako například hřebíky nebo matice apod.. ! Před zapnutím stroje se ujistěte, že je správně ustaven a že pohybující se části se pohybují plynule.

Nejprve smontujte podstavec z plechových prolů za použití dodaných šroubů. Sešroubovaný stojan zpevněte výstuhami a nasaďte patice . K podstavci přimontujte přídavné rukojeti (17) a kolečka (8). Důležité: Rukojeti se musí volně pohybovat a musí být možné je bez omezení sklápět!

Montáž rozšíření stolu

Přidavný plechový stůl se vzpěrou slouží k rozšíření pracovní plochy. Na požadovanou stranu připevněte stůl pomocí šroubů a matic.

VÝMĚNA KOTOUČE

! Před výměnou kotouče vždy odpojte pilu z el. sítě. ! Používejte pouze ostré a nepoškozené kotouče.

Prasklé nebo ohnuté kotouče okamžitě vyměňte. ! Používejte výhradně kotouče správných rozměrů. ! Nepoužívejte řezné kotouče na kov či kámen. Používejte pouze pilové kotouče na dřevo. ! Vždy, když manipulujete s pilovými kotouči používejte ochranné rukavice

1. Odmontujte kryt kotouče (2).

2. Vyjměte stolovou vložku (6) .

3. Otáčejte klikou pro nastavení výšky kotouče (15) tak, aby jste kotouč zdvihli do nejvyšší polohy. Pro uvolnění matice na hřídeli použijte 2 dodané klíče (18,

19). (viz obr. 28).

4. Sejměte matici, vnější přírubu a kotouč. (viz obr.

29). Vyměňte kotouč za nový. Ujistěte se, že šipka na kotouči je v souladu se směrem otáčení, tz. že zuby směřují dopředu a dolů.

5. Nasaďte zpět vnější přírubu, matici a pevně ji dotáhněte. Ujistěte se, že obě příruby se dotýkají kotouče.

6. Namontujte zpět stolovou vložku (6) a kryt kotouče (2).

Nastavení rozpínacího klínu

Rozpínací klín (5) je důležité bezpečnostní zařízení. Nejenom že usměrňuje zpracované kusy, ale taktéž zabraňuje řezu, aby se uzavřel hned za kotoučem a tak nedojde k zpětnému nárazu od zpracovávaného kusu. Vezměte do úvahy šířku klínu. Nikdy nesmí být širší než šířka řezného kotouče nebo širší než šířka zpracovávaného materiálu. Sejměte kryt kotouče (2). Vyjměte stolovou vložku (6). Uvolněte šrouby rozpíracího klínu. Upravte klín (5) tak, aby mezera mezi kotoučem (4) a klínem (5) byla 3 – 5 mm. Klín (5) musí být v podélném směru v jedné rovině s kotoučem (4). Dotáhněte dva šrouby. ! Nastavení klínu je třeba zkontrolovat po každé výměně kotouče.

Připevnění krytu kotouče

Namontujte ochranný kryt koutouče na klín. Šroub nedotahujte příliš silně - ochranným krytem kotouče pily se musí dát volně pohybovat. Upevněte odsávací hadici (14) k adaptéru odsávání a k ochrannému krytu kotouče pily (2). Vhodný systém odsávaní připojte k výstupu adaptéru odsávání. Důležité! Ochranný kryt (2) musí být vždy spuštěn nad opracovávaný materiál, dřív než začnete řezat.

Výměna stolové vložky (6)

Aby ste zamezili zvýšení rizika zranění, vložku stolu vyměňte vždy, když dojde k jejímu opotřebení nebo poškození. Sejměte ochranný kryt (2), odstraňte šrouby stolové vložky. Vyměňte opotřebovanou vložku. Novou vložku přišroubujte a nasaďte kryt kotouče zpět.

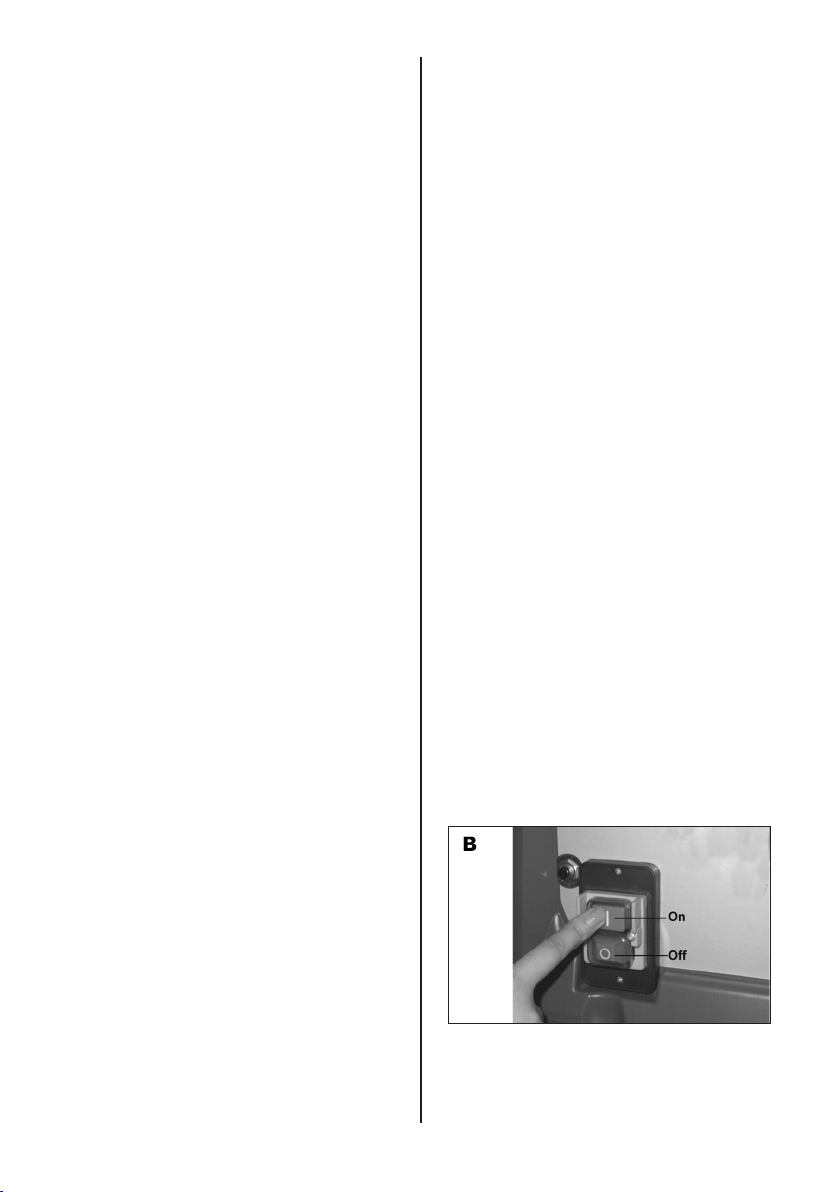

1. Bezpečnostní vypínač VÝSTRAHA: Před zapnutím vypínače se ujistěte, že kryt kotouče je správně namontovaný a plně funkční. Motor zapnete zatlačením tlačítka “I“ . Při zapínání vypínače stůjte na jedné nebo druhé straně kotouče,

nikdy ne před ním. Před řezáním počkejte, dokud kotouč nedosáhne plných otáček. Stroj zastavíte zatlačením tlačítka “0“ .

2. Klika nastavení výšky pilového kotouče

Klika pro nastavení výšky kotouče (15) se používá pro nastavení výšky prořezu. Otáčením po směru hodinových ručiček kotouč spustíte a otáčením proti směru hodinových ručiček jej naopak zdvihnete.

Vodící zarážky

Posuvná vodící zarážka (7) slouží k nastavení vzdálenosti v případě opakovaného řezání. Lze použít jak pro nastavení vodorovných řezů, tak pro nastavení úhlových řezů.

Šířka řezání

Při podélných řezech používejte vodící zarážku (7). Vodící zarážku upevněte k pravé nebo levé straně stolu (1). Pomocí měřítka může být vodící zarážka (7) nastavena na požadovanou hodnotu a umístěna na stole (1). Zajistěte šroubem (12), aby jste upevnili vodící zarážku (7).

Nastavení úhlu řezu

Uvolněte blokovací matice náklonu (16). Kotouč pily (4) můžete nastavit do požadovaného úhlu otočením kliky . Dotáhněte blokovací matice náklonu (16).

Obsluha pily

Po každém novém nastavení doporučujeme udělat zkušební řez, aby jste mohli zkontrolovat nastavení rozměrů. Po zapnutí pily počkejte, až kotouč dosáhne maximální rychlosti, až poté začněte řezat. Zajistěte, aby dlouhé materiály na konci řezu nepadaly (použijte např. válcový stojan). Dávejte mimořádný pozor při započetí řezání!

ČIŠTĚNÍ A ÚDRŽBA

! Údržbu, čištění, a opravy mohou být vykonávány pouze, když je stroj chráněn proti nežádoucímu spuštění, tz. odpojením od elektrické sítě. ! Opravy elektrického systému mohou být prováděny pouze kvalikovaným elektrikářem.

Čištění

Stroj čistěte pravidelně. Správnou funkci odsavače prachu ověřte před každým

použitím stroje. Udržujte v čistotě také vnitřek stroje, odstraňujte z něj piliny a nahromaděné odřezky. Dbejte, aby ventilátor motoru a jeho kryt nebyly zaneseny prachovými produkty řezání. Veškeré použité ochranné pomůcky musí být po ukončení čištění, opravách a údržbě ze stroje odstraněny. Opotřebované nebo poškozené bezpečnostní zařízení pravidelně vyměňujte.

Odstraňování závad

Motor nejde spustit

Porušený přívod elektrické energie - prověřte hlavní přívod a pojistky. Vadný vypínač, porucha motoru nebo napájecího kabelu – kontaktujte servisní středisko. Byla aktivována ochrana proti přetížení – vyčkejte do vychladnutí motoru a po chvíli znovu stroj zapněte.

Stroj silně/nadměrně vibruje

Podstavec je umístěn na nerovné ploše – srovnejte plochu. Nevyváženost v důsledku prachových usazenin na přírubách – očistěte kartáčem hřídel a jeho příruby. Poškozený pilový kotouč – proveďte ihned jeho výměnu.

Řez není přesný (v pravém úhlu)

Dorazy nejsou přesně nastaveny- proveďte jejich seřízení. Materiál blokuje kotouč při prořezávání Vodící lišta není srovnána, proveďte vyrovnání.

Uskladnění při dlouhodobejším nepoužívání

Stroj neskladujte na místě, kde je vysoká teplota. Pokud je možné skladujte zařízení na místě se stálou teplotou a vlhkostí.

TECHNICKÉ ÚDAJE

Vstupní napětí 230 V Vstupní kmitočet 50 Hz Příkon 2000 W S2 30min Otáčky naprázdno 2800 min Rozměry kotouče ø315xø30x2,8 mm Max. hloubka řezu 83mm (90°), 60mm (45°) Rozměry stolu 800x 550 mm Sklon kotouče 0-45° Počet zubů 60 Váha 23 kg Třída ochrany I.

Úroveň akustického tlaku měřená podle EN 61029: LpA (akustický tlak) 86,5 dB (A) KpA=3 LWA (akustický výkon) 99,5 dB (A) KwA=3

Učiňte odpovídající opatření k ochraně sluchu !

Používejte ochranu sluchu, vždy když akustický tlak přesáhne úroveň 80 dB (A).

Výstraha: Hodnota vibrací během aktuálního použití elektrického ručního nářadí se může lišit od deklarované hodnoty v závislosti na způsobu, jakým je nářadí

-1

použité a v závislosti na následujících okolnostech: Způsob použití el. nářadí a druh řezaného nebo vrtaného materiálu, stav nářadí a způsob jeho udr žování, správnost volby používaného příslušenství a zabezpečení jeho ostrosti a dobrého stavu, pevnost uchopení rukojeti, použiti antivibračních zařízení, vhodnost použití el. nářadí pro účel pro, který bylo projektované a dodržování pracovních postupů dle pokynů výrobce.

V případě, že je toto nářadí používáno nevhodně, může způsobit syndrom chvění ruky-ramene.

Výstraha: Pro upřesnění je potřeba vzít do úvahy úroveň působení vibrací v konkrétních podmínkách používání ve všech provozních režimech, jako je doba, kdy je ruční nářadí kromě doby provozu vypnuté a kdy běží naprázdno a tedy nevykonává práci. Toto může výrazně snížit úroveň expozice během celého pracovního cyklu.

Minimalizujte riziko vlivu otřesů, používejte ostrá dláta, vrtáky a nože. Nářadí udržujte v souladu s těmito pokyny a zabez pečte jeho důkladné mazání. Při pravidelném používaní nářadí investujte do antivib račního příslušenství. Nářadí nepoužívejte při teplotách nižších než 10 °C. Svoji práci si naplánujte tak, aby jste si práci s el. ná řadím produkujícím vysoké chvějí rozložili na více dní.

Změny vyhrazeny.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ ZPRACOVÁNÍ ODPADŮ

Elektronářadí, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Nevyhazujte elektronářadí do domovního odpadu!

Podle evropské směrnice WEEE (2002/96/ES) o starých elektrických a elektronických zařízeních a její aproximace v národních zákonech musí být neupotře bitelné elektronářadí odevzdáno v místě koupě podobného nářadí, nebo v dostupných sběrných střediscích určených ke sběru a likvidaci elektronářadí. Takto odevzdané elektronářadí bude shromážděno, rozebráno a dodáno k opětovnému zhodnocení nepoškozujícímu životní prostředí. Výrobek splňuje požadavky dle směrnice RoHS (2002/95/EC).

ZÁRUKA

V přiloženém materiálu najdete specikaci záručních podmínek.

Datum výroby

Datum výroby je zakomponováno do výrobního čísla uvedeného na štítku výrobku. Výrobní číslo má formát AAAA-CCCC-DD-HHHHH kde CCCC je rok výroby a DD je měsíc výroby.

ES PROHLÁŠENÍ O SHODĚ

My, dovozce do EU

WETRA-XT, ČR s.r.o.

Náchodská 1623

193 00 Praha 9, Czech Republic

IČO: 25632833

prohlašujeme, že výrobek

Typ: AE5KS200 Název: STOLOVÁ KOTOUČOVÁ PILA

Technické parametry Hodnoty napájení 230V~50Hz Příkon 2000W Otáčky naprázdno 2800min

splňuje všechna příslušná ustanovení následujících předpisů Evropských společenství:

EC Machinery Directive (MD) 2006/42/EC (98/37/EC) EC Low Voltage Directive (LVD) 2006/95/EC EC Electromagnetic Compatibility Directive (EMC) 2004/108/EC Noise directive (ND) 2005/88/EC (2000/14/ EC)

Testování výrobku a ES přezkoušení typu provedla autorizovaná rma:

TÜV SÜD Product Service GmbH, Ridlerstrasse 65, 80339, München, Germany Identication No.: 0123

Vlastnosti a technické specikace výrobku odpovídají následujícím normám EU :

EN 61029-1 EN 61029-2-1 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-11

-1

Osvědčení a výsledky testování jsou zaznamenány v následujících certikátech a test-reportech:

Certikát č.: Test Report č. M8T0911 44390 514 704030514411-01

Osoba pověřená kompletací technické dokumentace:

Alexandr Herda, general manager WETRA-XT, ČR s.r.o. Náchodská 1623 193 00 Praha 9, Czech Republic

Datum: 2010-07-18

Alexandr Herda, general manager

Praha, 2010-07-18

Originál ES PROHLÁŠENÍ O SHODĚ

Preklad originálneho návodu

AE5KS200 -

VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY

Tieto bezpečnostné pokyny si starostlivo preštudujte, zapamätajte a uschovajte

Upozornenie! Pri používaní elektrických strojov a elektrického náradia je nutné rešpektovať a dodržiavať nasledujúce bezpečnostné pokyny z dôvodu ochrany pred úrazom elektrickým prúdom, zranením osôb a nebezpečím vzniku požiaru. Výrazom „elektrické náradie“ je vo všetkých nižšie uvedených pokynoch myslené nielen náradie napájané z elektrickej siete (napájacím káblom) ale i náradie napájanie z akumulátoru. (bez napájacieho kábla).

1. Pracovné prostredie

a) Udržujte pracovný priestor v čistom stave a dobre osvetlený. Neporiadok a tmavé miesta na pracovisku bývajú príčinou úrazov. Odložte náradie, ktoré práve nepoužívate. b) Nepoužívajte elektrické náradie v prostredí s nebezpečenstvom vzniku požiaru alebo výbuchu, to znamená v miestach, kde sa vyskytujú horľavé kvapaliny, plyny alebo prach. V elektrickom náradí vznikajú iskry, ktoré môžu byť príčinou vznietenia prachu alebo výparov. Zabráňte zvieratám

prístup k náradiu.

c) Pri používaní el. náradia zabráňte prístupu nepovolaných osôb do pracovného priestoru, najmä detí. Ak budete vyrušovaní, môžete stratiť kontrolu nad pracovnou činnosťou. V žiadnom prípade nenechávajte el. náradie bez dohľadu.

2. Elektrická bezpečnosť

a) Vidlica napájacieho kábla elektrického náradia musí zodpovedať sieťovej zásuvke. Nikdy akýmkoľvek spôsobom neupravujte el. prívodný kábel. Náradie, ktoré má na vidlici prívodnej šnúry ochranný kolík, nikdy nepripájajte rozdvojkami alebo inými adaptérmi. Nepoškodené vidlice a zodpovedajúce zásuvky znížia nebezpečenstvo úrazu elektrickým prúdom. Poškodené alebo zamotané prívodné káble zvyšujú nebezpečenstvo úrazu elektrickým prúdom. Ak sa sieťová šnúra poškodí, musí sa nahradiť osobitou sieťovou šnúrou, ktorú možno dostať u výrobcu alebo jeho obchodného zástupcu. b) Vyvarujte sa dotyku tela s uzemnenými plochami, ako napr. potrubné systémy, telesá ústredného kúrenia, šporáky a chladničky. Nebezpečenstvo úrazu elektrickým prúdom je väčšie, ak je Vaše telo spojené zo zemou. c) Nevystavujte elektrické náradie dažďu, vlhku alebo vode. Elektrického náradia sa nikdy nedotýkajte mokrými rukami. Elektrické náradie nikdy neumývajte pod tečúcou vodou ani ho neponárajte do vody. d) Nepoužívajte napájací kábel k inému účelu, než pre aký je určený. Nikdy nenoste a neťahajte elektrické náradie za napájací kábel. Nevyťahujte vidlicu zo zásuvky ťahom za kábel. Zabráňte mechanickému poškodeniu elektrických káblov ostrím alebo horúcim predmetom e) El. náradie bolo vyrobené výlučné pre napájanie striedavým el. prúdom. Vždy skontrolujte, či el. napätie zodpovedá údaju uvedenému na typovom štítku. f) Nikdy nepracujte s náradím, ktoré má poškodený el. kábel príp. vidlicu, alebo spadlo na zem a je akýmkoľvek spôsobom poškodené.

g) V prípade použitia predlžovacieho kábla vždy skontrolujte či jeho technické parametre odpovedajú údajom uvedením na typovom štítku náradia. Ak je elektrické náradie používané vonku, používajte predlžovací kábel vhodný pre vonkajšie použitie. Pri použití predlžovacích bubnov je potrebné ich rozvinúť, aby nedochádzalo k ich prehriatiu.

h) Ak je elektrické náradie používané vo vlhkých priestoroch alebo vonku je povolené používať ho iba ak je zapojené do el. obvodu s prúdovým chráničom ≤30 mA. Použitie el. obvodu s chráničom /RCD/ znižuje riziko úrazu elektrickým prúdom.

i) Držte el. ručné náradie výlučne za izolované plovhy určené na uchopenie, pretože pri prevádzke može dôjsť ku kontaktu rezacieho či vŕtacieho príslušenstva so skrytím vodičom alebo vlastnou šnúrou.

3. Bezpečnosť osôb

a) Pri používaní elektrického náradia buďte pozorní a ostražitý, venujte maximálnu pozornosť činnosti, ktorú práve prevádzate. Sústreďte sa na prácu. Nepracujte s elektrickým náradím ak ste unavení, alebo ste pod vplyvom drog, alkoholu alebo liekov. Aj chvíľková nepozornosť pri používaní elektrického náradia môže viest k vážnemu poraneniu osôb. Pri práci s el. náradím nejedzte, nepite a nefajčite. b) Používajte ochranné pomôcky. Vždy používajte ochranu očí. Používajte ochranné prostriedky odpovedajúce druhu práce, ktorú prevádzate. Ochranné pomôcky ako napr. respirátor, bezpečnostná obuv s protišmykovou úpravou, pokrývka hlavy alebo ochrana sluchu, používané v súlade s podmienkami práce, znižujú riziko poranenia osôb. c) Vyvarujte sa neúmyselnému zapnutiu el. náradia. Neprenášajte el. náradie, ktoré je pripojené k elektrickej sieti, s prstom na vypínači alebo na spúšti. Pred pripojením k elektrickému napätiu sa uistite, či vypínač alebo spúšť sú v polohe „vypnuté“. Prenášanie el. náradia s prstom na vypínači alebo pripájanie vidlice el. náradia do zásuvky zo zapnutým vypínačom môže byť príčinou vážnych úrazov. d) Pred zapnutím el. náradia odstráňte všetky nastavovacie kľúče a nástroje. Nastavovací kľúč alebo nástroj, ktorý zostane pripevnený k otáčajúcej sa časti elektrického náradia môže byť príčinou poranenia osôb. e) Vždy udržujte stabilný postoj a rovnováhu. Pracujte len tam, kam bezpečne dosiahnete. Nikdy nepreceňujte vlastnú silu. Nepoužívajte elektrické náradie, ak ste unavení. f) Obliekajte sa vhodným spôsobom. Používajte pracovné oblečenie. Nenoste voľné oblečenie ani šperky. Dbajte na to, aby sa vaše vlasy, ob-

STOLOVÁ KOTÚČOVÁ

lečenie, rukavice alebo iná časť Vášho tela nedostala do prílišnej blízkosti rotujúcich alebo rozpálených časti el. náradia. g) Pripojte el. náradie k odsávaniu prachu. Ak má el. náradie možnosť pripojenia zariadenia na zachytávanie alebo odsávanie prachu, uistite sa, že došlo k jeho riadnemu pripojeniu a používaniu. Použitie takýchto zariadení môže obmedziť nebezpečenstvo vznikajúce prachom. h) Pevne upevnite obrobok. Použite stolársku svorku alebo zverák pre upevnenie obrobku, ktorý budete obrábať.

i) Nepoužívajte akékoľvek náradie ak ste pod vplyvom alkoholu, drog, liekov alebo iných omamných či návykových látok.

4. Používanie a starostlivosť o elektrické náradie.

a) El. náradie vždy odpojte od el. siete v prípade akéhokoľvek problému pri práci, pred každým čistením alebo údržbou, pri každom presune a pri ukončení činnosti! Nikdy nepracujte s el. náradím, ak je akýmkoľvek spôsobom poškodené. b) Ak začne náradie vydávať abnormálny zvuk alebo zápach, okamžite ukončite prácu. c) Elektrické náradie nepreťažujte. Elektrické náradie bude pracovať lepšie a bezpečnejšie, ak s ním budete pracovať v otáčkach, pre ktoré bolo navrhnuté. Používajte správne náradie, ktoré je určené pre danú činnosť. Vhodné náradie bude dobre a bezpečne vykonávať prácu, pre ktorú bolo vyrobené. d) Nepoužívajte elektrické náradie, ktoré nemožno bezpečne zapnúť a vypnúť ovládacím vypínačom. Používanie takého náradia je nebezpečné. Vadný vypínač musí byť opravený certikovaným servisom. e) Odpojte náradie od elektrickej siete predtým, než začnete prevádzať jeho nastavenie, výmenu príslušenstva alebo údržbu. Toto opatrenie obmedzí nebezpečenstvo náhodného spustenia. f) Nepoužívané elektrické náradie uschovajte tak, aby bolo mimo dosahu detí a nepovolaných osôb. Elektrické náradie v rukách neskúsených užívateľov môže byť nebezpečné. Elektrické náradie skladujte na suchom a bezpečnom mieste. g) Starostlivo udržujte elektrické náradie v dobrom stave. Pravidelne kontrolujte nastavenie pohybujúcich sa častí a ich pohyblivosť. Kontrolujte či nedošlo k poškodeniu ochranných krytov alebo iných častí, ktoré môžu ohroziť bezpečnú funkciu elektrického náradia. Ak je náradie poškodené, pred ďalším použitím zaistite jeho opravu. Mnoho úrazov je spôsobené nesprávnou údržbou elektrického náradia. h) Rezacie nástroje udržujte ostré a čisté. Správne udržované a naostrené nástroje uľahčujú prácu, obmedzujú nebezpečenstvo úrazu a práca s nimi sa lepšie kontroluje. Použitie iného príslušenstva než toho, ktoré je uvedené v návode na obsluhu alebo doporučené dovozcom môže spôsobiť poškodenie náradia a byť príčinou úrazu. i) Elektrické náradie, príslušenstvo, pracovné nástroje atd. používajte v súlade s týmito pokynmi a takým spôsobom, ktorý je predpísaný pre konkrétne elektrické náradie a to s ohľadom na dané podmienky práce a druh prevádzanej práce. Používanie náradia na iné účely, než pre aké je určené, môže viesť k nebezpečným situáciám.

5. Používanie akumulátorového náradia

a) Pred vložením akumulátoru sa uistite, že je vypínač v polohe „0-vypnuté“. Vloženie akumulátoru do zapnutého náradia môže byť príčinou nebezpečných situácii. b) K nabíjaniu akumulátora používajte len nabíjačky predpísané výrobcom. Použitie nabíjačky pre iný typ akumulátoru môže mať za následok jeho poškodenie a vznik požiaru. c) Používajte iba akumulátory určené pre dané náradie. Použitie iných akumulátorov môže byť príčinou úrazu alebo vzniku požiaru. d) Ak nie je akumulátor používaný, uschovávajte ho oddelene od kovových predmetov ako sú svorky, kľúče, skrutky a iné drobné kovové predmety, ktoré by mohli spôsobiť spojenie jedného kontaktu akumulátoru s druhým. Vyskratovanie akumulátoru môže zapríčiniť úraz, popáleniny alebo vznik požiaru. e) S akumulátormi zaobchádzajte šetrne. Pri nešetrnom zaobchádzaní môže z akumulátoru uniknúť chemická látka. Vyvarujte sa kontaktu s ňou. Ak predsa dôjde ku kontaktu s touto chemickou látkou, vymyte postihnuté miesto prúdom tečúcej vody. Ak sa chemická látka dostane do očí, vyhľadajte ihneď lekársku pomoc. Chemická látka z akumulátoru môže spôsobiť vážne poranenie.

6. Servis

a) Nevymieňajte časti náradia, neprevádzajte sami opravy, ani iným spôsobom nezasahujte do konštrukcie náradia. Opravy náradia zverte kvalikovaním osobám. b) Každá oprava alebo úprava výrobku bez oprávnenia našej spoločnosti je neprípustná (môže spôsobiť úraz, alebo škodu užívateľovi). c) Elektrické náradie vždy nechajte opraviť v certikovanom servisnom stredisku. Používajte iba originálne alebo doporučené náhradné diely. Zaistíte tak bezpečnosť Vás i Vášho náradia.

PÍLA 2000W

DOPLŇUJÚCE BEZPEČNOSTNÉ POKYNY

Pred použitím si prosím prečítajte tieto bezpečnostné pokyny a starostlivo ich uchovajte.

! - Tento symbol označuje nebezpečenstvo

zranenia, alebo poškodenia zariadenia .

! V prípade nedodržania pokynov uvedených v tejto príručke, hrozí riziko úrazu.

- Stolová okružná píla zodpovedá platným technickým predpisom a normám.

! Po ukončení práce sa uistite, že všetky pohybujúce sa súčiastky zastavili svoj pohyb.

! Nenechávajte akýkoľvek el. stroj bez dohľadu pokiaľ ho používajú deti alebo je v blízkosti detí. ! Stroj vždy odpojte z el. siete v prípade akéhokoľvek problému pri práci, pred každým čistením alebo údržbou a pri ukončení práce! ! Pri práci zo strojom nejedzte, nepite a nefajčite. ! Dbajte na to, aby sa vaše prsty, odev, vlasy alebo iná časť vášho tela nedostala do prílišnej blízkosti prístroja, pokiaľ je zapnutý. ! Nikdy nepracujte s náradím, pokiaľ je akýmkoľvek spôsobom poškodené. ! Stroj je konštruovaný pre rezanie dreva, drevených materiálov a obdobne tvrdých plastických hmôt. Rezanie iných materiálov nie je dovolené a smie byť prevádzané výhradne po prejednaní s výrobcom. Obrábanie kovov je zakázane. ! Stroj musí byť obsluhovaný len osobou oboznámenou s jeho prevádzkou, obsluhou, údržbou a možným pracovným ohrozením. Je namieste požadovať vekovú spôsobilosť obsluhujúcej osoby. ! Pri práci na stroji musia byť všetky bezpečnostné prvky a kryty namontované a plne funkčné. ! Pred rezaním odstráňte klince a iné kovové predmety z rezaného kusu. ! Je potrebné obliecť si pracovný odev s dlhými zapínateľnými rukávmi. Obujte si pevné pracovné topánky, sandále, alebo akákoľvek obuv pre volný čas nie je vhodná. ! Skontrolujte pílový kotúč, že sa volne otáča, je pevne uchytený, nie je poškodený alebo ohnutý. ! Zapnutím stroja skontrolujte správny smer otáčania, rozbeh do pracovných otáčok bez vibrácií a kolísanie, vypnutím overte čas dobehu – zastavenia kotúča, nemá byť dlhšia než 10 sekúnd. ! Nikdy sa nesnažte spomaliť otáčky kotúča bočným tlakom na kotúč. ! Vlastné rezanie zahájte po zapnutí stroja a až po jeho rozbehu na prevádzkové otáčky. ! Pokiaľ pri rezaní väčšieho počtu kusov ostávajú časti nahromadené v blízkosti bežiaceho kotúča, nikdy ich neodstraňujte ručne, ale vždy pomocou manipulačnej drevenej palice alebo vždy až po zastavení pili. ! Tak isto keď obrábate menšie kusy materiálu (menšie než 120 mm) a pohyb rúk v blízkosti kotúča by bol nebezpečný, používajte drevené manipulačné palice. ! Nikdy nesiahajte na bežiaci pílový kotúč ! ! Dbajte na opatrnosť a znižujte riziko spätného vrhu

materiálu odrezaného kotúčom. ! Pri práci a obrábaní rozmerných materiálov používajte podporné predĺženia pracovnej plochy stroja. ! Nikdy neodstraňujte roztvárací klin. Vzdialenosť medzi zubami kotúča a klinom smie byť maximálne 5 mm. ! Uistite sa, že malé odrezané kúsky materiálu nebudú zachytené zubami rotujúceho kotúča a odhodené preč. ! Zamedzte hromadeniu odrezkov na pracovnej ploche stroja jeho vypnutím a očistením pracovného priestoru. ! Udržujte pracovný priestor v čistote a pravidelne odstraňujte vzniknuté piliny. Kontrolujte, že ventilátor a kryt motora nie sú zanesené prachom a pilinami. ! Stroj je konštruovaný pre prácu v uzavretých priestoroch a musí byť umiestnený na pevnej a vyrovnanej podlahe.

! Drevený prach je explozívny materiál a je tak isto nebezpečný zdraviu. Prach z niektorých tropických driev a tvrdého dreva ako je orechové sú klasikované ako karcinogénne substancie. Preto vždy používajte odlučovače prachu alebo ochranné rúšky. ! Pri rezaní dreva treba kotúčové píly pripojiť na zariadenie zachytávajúce prach. Je potrebné sa oboznámiť o podmienkach, ktoré ovplyvňujú usadzovanie prachu, napríklad druh opracúvaného materiálu a možnosti odsávania prachu. ! Používajte len pílové kotúče podľa EN 847-1 a nikdy nepoužívajte pílové kotúče vyrobené z rýchloreznej ocele (High Speed Steel – HSS). ! Nepoužívajte prasknuté, ohnuté, deformované alebo inak poškodené kotúče. ! Žiadne osoby nesmú stáť v blízkosti alebo za pílou, kam sú odhadzované piliny a úlomky. ! Nikdy nestrácajte pozornosť obzvlášť pri rutinnom používaní (hlavne ak používate pílu často). Pamätajte si, že malá nepatrnosť behom zlomku sekundy môže viesť k vážnemu zraneniu. ! Túto pílu nepoužívajte na pílenie palivového dreva ani na priečne rezanie okrúhleho dreva. ! Upozornenie: Na reznom kotúči si môžete poraniť ruky a prsty. - ! Upozornenie. Je zakázané použiť túto pílu na robenie zapichovacích rezov ! Kryt kotuča (2) musíte pri každom reze dať dole k opracovávanému materiálu. ! Závady v stroji vrátane ochranných zariadení a pílových kotúčov treba hneď po ich zistení ohlásiť a odstrániť pred samotnou prevádzkou. ! Opotrebovanú stolovú vložku treba vymeniť;

! Ak sa posúvajúca pomôcka alebo posúvajúci blok s rukoväťou nepoužívajú, musia sa uschovávať vždy na stroji. ! Používaná posúvajúca pomôcka musí bezpečne prechádzať pomimo pílového kotúča; ! Rozpierací klin sa musí používať a správne nastaviť; ! Vrchná ochrana pílového kotúča sa musí používať a správne nastaviť;

! Kotúčové píly sa nesmú používať na vytváranie zárezov (v opracúvanom materiáli zapustených drážok); ! Treba používať len pílové kotúče, ktorých najvyš-

šia prípustná rýchlosť nie je menšia ako maximálna rýchlosť vretena stolovej kotúčovej píly a rezaného materiálu; ! Pri preprave stroja používať len k tomu určené zariadenia a úchyty, nikdy nepoužívať pre manipuláciu alebo prepravu ochranné zariadenia ; ! Počas prepravy stroja treba hornú časť pílového kotúča zakryť a zabezpečiť napríklad ochranným krytom;

! Používajte ochranu sluchu na zmenšenie rizika jeho poškodenia, ! Používajte ochranu proti vdychovaniu nebezpečného prachu, ! Pri narábaní s pílovými kotúčmi a drsnými opracúvanými materiálmi noste rukavice - pílové kotúče pokiaľ možno noste v držiakoch.

- Používajte ochranné prostriedky proti hluku, prachu a vibráciám !!!

TIETO BEZPEČNOSTNÉ POKYNY USCHOVAJTE!!!

POPIS (A)

Stolová kotúčová píla AE5KS200 je určená na priečne a kolmé rezanie všetkých typov drevených dosiek o rozmeroch primeraných k veľkosti stroja. Stroj je zakázané používať na rezanie akejkoľvek guľatiny.

1. Stôl píly

2. Kryt kotúča

3. Prítlačná tyč

4. Rezný kotúč

5. Roztvárací klin

6. Stolná vložka

7. Vodiaca zarážka

8. Koliesko

9. Regulačná skrutka

10. Stojan

11. Vypínač

12. Skrutka pre nastavenie paralelnej zarážky

13. Podpera stola

14. Odsávanie

15. Kľuka pre nastavenie výšky kotúča

16. Regulačná skrutka náklonu

17. Rukoväť

18. Kľúč

19. Kľúč

PIKTOGRAMY

Piktogramy uvedené na obalu výrobku :

a) Hodnoty napájania b) Príkon c) Otáčky naprázdno d) Rozmery rezného kotúča e) Max. hĺbka rezu-90° f) Max. hĺbka rezu-45°

POUŽITIE A PREVÁDZKA

Náradie a stroje ASIST sú určené výhradne pre domáce alebo hobby použitie. Výrobca a dovozca nedoporučujú používať toto náradie v extrémnych podmienkach a pri vysokom zaťažení. Akékoľvek ďalšie doplňujúce požiadavky musia byť predmetom dohody medzi výrobcom a odberateľom.

! Stroj môže byť používaný len na predpísaný účel. Akékoľvek iné použitie je považované za nesprávne použitie. Používateľ/operátor je zodpovedný za každé poškodenie alebo zranenie vyplývajúce z nesprávneho použitia.

- Stroj môže vykonávať činnosť len s vhodnými kotúčmi odpovedajúcich parametrov. Je zakázané používať akékoľvek iné rezné kotúče.

Dokonca aj keď sa stroj používa podľa predpisov, nie je vždy možné eliminovať určité faktory rizika. V súvislosti s konštrukciou a dizajnom stroja môžu existovať nasledovné riziká:

- Kontakt s rezným kotúčom v nekrytom pásme.

- Dotyk s rotujúcim kotúčom (rezné poranenia).

- Spätný náraz od materiálu a kúskov materiálu.

- Zlomenie kotúča.

- Ulomenie a vymrštenie vadných karbidových hrotov kotúča.

- Poškodenie sluchu pri nepoužití chráničov na uši.

- Škodlivé emisie drevného prachu, ak sa stroj používa v zatvorených miestnostiach.

Pred uvedením stroja do činnosti

! Prístroj musí byť postavený na miesto kde môže stáť napevno, ! Všetky kryty a bezpečnostné zariadenia musia byť pred zapnutím prístroja správne prichytené a plne funkčné. ! Kotúč musí rotovať bez obmedzenia. ! Pri práci s drevom, ktoré bolo už pred tým spracovávané, dávajte pozor na cudzie predmety, ako napríklad klince alebo matice atď. ! Pred zapnutím prístroja sa uistite, že je správne prichytený a že pohybujúce sa časti sa pohybujú plynule.

Montáž

Najskôr zmontujte podstavec z plechových prolov za použitia dodaných skrutiek. Zoskrutkujte stojan, spevnite výstuhami a nasaďte pätice. K podstavcu primontujte prídavné rukoväte (17) a kolieska (8). Dôležité: Rukoväte sa musí voľne pohybovať a musia sa dať bez obmedzení sklápať!

Montáž rozšírenia stolu

Prídavný plechový stôl zo vzperou slúži k rozšíreniu pracovnej plochy. Na požadovanú stranu pripevnite stôl pomocou skrutiek a matíc.

Výmena kotúča píly

! Pred výmenou kotúča vždy odpojte pílu zo siete. ! Používajte výhradne ostré a nepoškodené kotúče. Prasknuté alebo ohnuté kotúče je treba okamžite vymeniť. ! Používajte výhradne kotúče so správnym priemerom. ! Nepoužívajte kotúče na kov či kameň. Používajte len kotúče na drevo. ! Vždy keď manipulujete s pílovými kotúčmi používajte vhodné rukavice

1. Odmontujte kryt kotúča (2).

2. Vyberte vložku stola. (6).

3. Otočte zdvíhaciu kľuku, aby ste kotúč zdvihli do najvyššej polohy. Na uvoľnenie matice na hriadeli použite dva kľúče. (18,19).

4. Vyberte maticu, vonkajšiu prírubu a kotúč. Vymeňte kotúč za nový. (Uistite sa, že zuby smerujú dopredu.) Uistite sa, že šípka na kotúči je v súlade so smerom otáčania.

5. Dajte naspäť vonkajšiu prírubu a maticu a pevne ju dotiahnite. Uistite sa, že obidve príruby sa dotýkajú kotúča.

6. Dajte naspäť vložku stola a kryt kotúča.

Úprava roztváracieho klinu

Roztvárací klin (5) je dôležité bezpečnostné zariadenie. Nielenže usmerňuje spracované kusy, ale taktiež zabraňuje rezu, aby sa uzatvoril hneď za kotúčom a tak nedôjde k spätnému nárazu od spracovávaného kusa. Vezmite do úvahy hrúbku klinu. Nikdy nesmie byť hrubší ako telo rezného kotúča alebo hrubší ako šírka spracúvaného materiálu. Odstráňte chránič kotúča (2). Vyberte stolnú vložku (6). Uvoľnite skrutky roztváracieho klinu. Upravte klin (5) tak, aby medzera medzi kotúčom (4) a klinom (5) bola 3 – 5 mm. Klin (5) musí byť v pozdĺžnom smere v jednej rovine s kotúčom (4). Dotiahnite skrutky. ! Nastavenie klinu treba skontrolovať po každej výmene kotúča.

Pripevnenie chrániča kotúča.

Namontujte ochranný kryt kotúča na klin. Skrutku nedoťahujte príliš silno - ochranným krytom kotúča píly sa musí dať voľne pohybovať. Pripevnite odsávaciu hadicu (14) k adaptéru odsávania a k ochrannému krytu kotúča píly (2). Vhodný systém odsávania pripojte k výstupu adaptéra odsávania. Dôležité: Ochranný kryt (2) musí byť vždy spustení nad opracovávaný materiál, skôr ako začnete rezať.

Výmena stolovej vložky (6)

Aby ste zamedzili zvýšeniu rizika zranenia, vložku stolu vymeňte vždy, keď dôjde k jej opotrebeniu alebo

poškodeniu. Odstráňte ochranný kryt (2), odstráňte skrutky stolové vložky. Vymeňte opotrebovanú vložku. Novú vložku priskrutkujte a nasaďte kryt kotúča späť.

1. Bezpečnostný vypínač

VÝSTRAHA: Pred zapnutím vypínača sa uistite, že kryt kotúča je správne namontovaný a riadne funguje. Motor zapnete zatlačením tlačidla I . (pozri obr. 16). Pri zapínaní vypínača stojte na jednej alebo druhej strane kotúča, nikdy nie pred ním. Pred rezaním počkajte, kým kotúč dosiahne plnú rýchlosť. Stroj zastavíte zatlačením tlačidla 0 .

Kľuka pre nastavenie výšky rezu kotúča

Kľuka (15) sa používa na nastavenie výšky rezu. Otáčaním v smere hodinových ručičiek kotúč spustíte a proti smeru hodinových ručičiek ho zdvihnete.

Vodiaca zarážka

Posuvná vodiaca zarážka (7) slúži k nastaveniu vzdialenosti v prípade opakovaného rezania. Je možné ju použiť ako pre nastavení vodorovných rezov, tak i pre nastavenie uhľových rezov.

Šírka rezania

Pri pozdĺžnych rezoch dreveného materiálu treba použiť paralelnú zarážku (7). Paralelnú zarážku upevnite k pravej alebo ľavej strane stola (1). Pomocou stupnice môže byť paralelná zarážka (7) nastavená do požadovaných rozmerov a umiestnená na stole (1). Upevnite skrutku (12), aby ste upevnili paralelnú zarážku (7).

Nastavenie uhla rezu

Uvoľnite blokovacie skrutky náklonu (16) Kotúč píly (4) môžete nastaviť do požadovaného uhla otočením kľuky. Dotiahnite blokovacie skrutky náklonu (16).

Obsluha píly

Po každom novom nastavení odporúčame spraviť skúšobný rez, aby ste mohli skontrolovať nastavenie rozmerov. Po zapnutí píly počkajte, kým kotúč nedosiahne maximálnu rýchlosť rotácie, až potom začnite píliť. Zabezpečte, aby dlhé materiály nepadali na konci rezu (napr. valcový stojan, atď). Dávajte mimoriadny pozor pri začatí rezania!

ČISTENIE A ÚDRŽBA

! Údržba, čistenie, a opravy môžu byť vykonávané len, pokiaľ je stroj chránený proti nežiadúcemu spusteniu, najlepšie odpojením od elektrickej siete. ! Opravy elektrického systému môžu byť prevádzané len kvalikovaným elektrikárom.

Čistenie

Stroj čistite pravidelne.

-Správnu funkciu odsávača prachu overujte pred každým použitím stroja. Udržujte v čistote tiež vnútro stroja, odstraňujte z neho piliny a nahromadené odrezky. Dbajte, aby ventilátor motora a jeho kryt neboli zanesené prachovými produktmi rezania. Všetky použité ochranné pomôcky musia byť po ukončení čistení, opravách a údržbe zo stroja odstranené. Opotrebované alebo poškodené bezpečnostné pomôcky pravidelne vymieňajte.

Odstraňovanie závad

Motor nejde spustiť

Porušený prívod elektrickej energie - preverte hlavný prívod a poistku Vadný vypínač, porucha motoru alebo prívodného kábla – je vhodné poradiť sa s elektrikárom. Uviedol sa do činnosti systém preťaženia – vyčkajte do vychladnutia a po chvíľu znovu stroj zapnite.

Stroj silne/nadmerne vibruje

Podstavec je umiestnený na nerovnej ploche – zrovnajte plochu. Nevyváženosť v dôsledku prachových usadenín na prírubách – očistite kartáčom hriadeľ a jeho príruby. Vadný pílový kotúč – vykonajte ihneď jeho výmenu.

Rez nie je presne štvorcový ( v pravom uhle)

Dorazy nie sú presne nastavené - vykonajte ich znovunastavenie. Materiál blokuje kotúč pri prerezávaní. Vodiaca lišta nie je zrovnaná s pokosníkom, preveďte vyrovnanie.

Uskladnenie pri dlhodobejšom nepoužívaní

Zariadenia neskladujte na mieste s vysokou teplotou. Pokiaľ je možné skladujte zariadenia na mieste so stálou teplotou a vlhkosťou.

TECHNICKÉ ÚDAJE

Napájanie 230 V-50 Hz Príkon 2000 W S2 30min Otáčky naprázdno 2800 min Priemer kotúča ø315xø30x2,8 mm Max. hĺbka rezu 83mm (90°), 60mm (45°) Rozmer stolu 800x550mm Uhol úkosu 0-45° Počet zubov 60 Hmotnosť 23 kg Trieda ochrany I.

-1

Úroveň akustického tlaku meraná podľa EN 61029: LpA (akustický tlak) 86,5 dB (A) KpA=3 LWA (akustický výkon) 99,5 dB (A) KwA=3

Učiňte zodpovedajúce opatrenia k ochrane sluchu Používajte ochranu sluchu, vždy keď akustický tlak presiahne úroveň 80 dB (A)

! Výstraha: Hodnota emisie vibrácií počas aktuálneho použitia elektrického ručného náradia sa môže líšiť od deklarovanej hodnoty v závislosti od spôsobu, akým je náradie použité a v závislosti od nasledovných podmienok:: Spôsob použitia el. náradia a druh rezaného alebo vŕtaného materiálu. Stav náradia a spôsob jeho udržiavania. Správnosť voľby používaného príslušenstva a zabezpečenie jeho ostrosti a dobrého stavu. Pevnosť uchopenia rukovätí, použitie antivibračných zariadení. Vhodnosť použitia el. náradia na účel pre ktorý je naprojektované a dodržiavanie pracovných postupov podľa pokynov výrobcu .

Ak tohto náradie nie je vhodne používané, môže spôsobiť syndróm chvenia ruky-ramena.

! Výstraha: Na spresnenie je potrebné zobrať do úvahy úroveň pôsobenia vibrácií v konkrétnych podmienkach použitia vo všetkých častiach prevádzkového cyklu, ako sú doby, keď je ručné náradie okrem doby prevádzky vypnuté a keď beží naprázdno a teda nevykonáva prácu. Toto môže výrazne znížiť úroveň expozície počas celého pracovného cyklu.

Minimalizujte riziko vplyvu otrasov, používajte ostré dláta, vrtáky a nože. Náradie udržujte v súlade s týmito pokynmi a zabezpečte jeho dôkladné mazanie (ak sa to požaduje). Pri pravidelnom používaní náradia investujte do antivibračného príslušenstva. Náradie nepoužívajte pri teplotách nižších ako 10 °C. Svoju prácu si naplánujte tak, aby ste si prácu s el. ručným náradím produkujúce vysoké chvenia rozložili na viacero dní.

Zmeny vyhradené!

OCHRANA ŽIVOTNÉHO PROSTREDIA SPRACOVANIE ODPADU

Elektronáradie, príslušenstvo a obaly by mali byť dodané k opätovnému zhodnoteniu nepoškodzujúcemu životné prostredie.

Nevyhadzujte elektronáradie do domového odpadu!

Podľa európskej smernice WEEE (2002/96/ES) o starých elektrických a elektronických zariadeniach a jej

aproximácie do národných zákonov neupotrebiteľné elektronáradie odovzdajte v predajni pri nákupe podobného náradia, alebo v dostupných zberných strediskách určených na zber a likvidáciu elektronáradia. Takto odovzdané elektronáradie bude zhromaždené, rozrobené a dodané k opätovnému zhodnoteniu nepoškodzujúcemu životné prostredie. Výrobok spĺňa požiadavky podľa smernice RoHS (2002/95/EC)

ZÁRUKA

Špecikáciu záručných podmienok nájdete v záručnom liste.

Dátum výroby. Dátum výroby je zakomponovaní do výrobného čísla uvedeného na štítku výrobku. Výrobné číslo má formát AAAA-CCCC-DD-HHHHH , kde CCCC je rok výroby a DD je mesiac výroby.

ES PREHLÁSENIE O ZHODE

My, dovozca do EU

WETRA-XT, ČR s.r.o.

Náchodská 1623

193 00 Praha 9, Czech Republic

IČO: 25632833

prehlasujeme, že výrobok

Typ: AE5KS200 Názov: STOLOVÁ KOTÚČOVÁ PÍLA

Technické parametre Hodnoty napájania 230V~50Hz Príkon 2000W Otáčky bez záťaže 2800min

splňuje všetky príslušné ustanovenia nasledujúcich predpisov Európskej únie:

EC Machinery Directive (MD) 2006/42/EC (98/37/EC) EC Low Voltage Directive (LVD) 2006/95/EC EC Electromagnetic Compatibility Directive (EMC) 2004/108/EC Noise directive (ND) 2005/88/EC (2000/14/ EC)

Testovanie výrobku a ES preskúšanie typu vykonala autorizovaná rma:

TÜV SÜD Product Service GmbH, Ridlerstrasse 65, 80339, München, Germany Identication No.: 0123

Vlastnosti a technické špecikácie výrobku odpovedajú nasledujúcim normám Európskej únie :

EN 61029-1 EN 61029-2-1 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-11

-1

Osvečenie a výsledky testovania sú zaznamenané v nasledujúcich certikátoch a test-reportoch:

Certikát číslo: Test Report číslo: M8T0911 44390 514 704030514411-01

Osoba poverená kompletáciou technickéj dokumentácie:

Alexandr Herda, general manager WETRA-XT, ČR s.r.o. Náchodská 1623 193 00 Praha 9, Czech Republic

Datum: 2010-07-18

Alexandr Herda, general manager

Praha, 2010-07-18

Preklad originálného ES PREHLÁSENIA O ZHODE

Az eredeti használati utasítás fordítása

AE5KS200 - ASZTALI

KÖRFŰRÉSZ

2000 W

Általános biztonsági utasítások

A következő biztonsági utasításokat gyelmesen olvassa el, jegyezze meg és őrizze meg.

Figyelmeztetés! Az elektromos gépek és szerszámok használata esetén fontos respektálni és betartani a következő biztonsági utasításokat az elektromos aram

által okozott balesetek, személyi sérülések és a tűz keletkezése veszélyének meggátolásának szempontjából. Az „elektromos szerszámok“ kifelyezés magába foglalja nemcsak az elektromos áram által táplált (kábelen keresztül), de az akumlátorból táplált szerszámokat is (kábel nélkül).

1. Munkavégzési terület

a) A munkavézési területet tartsa tisztán és jól megvilágítva. A rendetlenség és a nem megfelelő megvilágítás gyakran a balesetek okozói . Rakja el a szerszámokat, amelyeket éppen nem használ. b) Ne használjon elektromos szerszámokat olyan környezetben, ahol tűz vagy robbanásveszély állhat fenn, tehát olyan helyeken, ahol gyúlékony folyadékok, gázok vagy porok találhatóak. Az elektromos szerszámokban szikrák keletkeznek, melyek előidézhetik a porok és gőzök gyulladását. Gondoskodjon arról, hogy az állatok ne férjenek hozzá a szerszámhoz. c) Az elektromos szerszámok használatakor akadályozzák meg az illetéktelen személyek, főleg a gyerekek bejárását a munkavégzési területre. Ha zavarva vannak a munka közben, elveszthetik a kontrollt a munkatevékenység felett. Semmi esetre se hagyja az elektromos szerszámokat felügyelet nélkül.

2. Biztonsági utasítások elektr. árammal való munkavégzéskor

a) Az elektromos szerszám kábelének hálózati csatlakozójának meg kell felelnie az aljzattal. Soha semmilyen körülmények között ne hajtsanak végre módosításokat az elektromos kábelen. Olyan szerszámra, amely elektromos csatlakozója védőérintkezővel van ellátva, soha ne használjunk elosztót, sem egyéb adaptert.. A sértetlen hálózati csatlakozók és a megfelelő aljzatok csökkentik az elektromos áram által okozott sérülés veszélyét. A sérült vagy öszegubancolt kábelek növelik az elektromos áram által okozott sérülések veszélyét. Abban az esetben, ha a hálózati kábel megsérül, ezt cseréljük speciális hálózati kábelre, amelyet a gyártónál, illetve ennek üzleti képviselőjénél szerezhet be. b) Óvakodjanak a testrészek érintkezésétől a földelt területtel, például a csővezetékek, központi fűtőtestek, gáztűzhelyek és hűtőszekrények esetében. Az elektromos áram által okozott sérülések veszélye nagyobb, ha az Ön teste érintkezésben áll a földdel. c) Az elektromos szerszámokat ne tegye ki az eső, pára és víz hatásainak. Az elektromos szerszámokhoz sose nyúljunk vizes kézzel. Sose mossa fólyóvíz alatt vagy ne mártsa be víz alá az elektromos szerszámokat. d) Sose használja az elektromos kábelt más célokra, mint ami a rendeltetése. Soha ne húzzák vagy hordozzák az elektromos szerszámokat az elektromos kábelük által. Sose a kábelon keresztül húzzák ki az elektromos szerszám hálózati csatlakozóját az aljzatból. A csatlakozódugót ne húzzuk a kábelnél fogva. Ügyeljünk, hogy az elektromos csatlakozókábelt ne sértsük meg éles, sem forró tárgyal. e) Az elektromos szerszámok kizárólag váltóárammal való működésre voltak kigyártva. Mindig ellenőrizze le, hogy a hálózati feszültség megfelel-e a szerszámon levő címkén feltüntetett adatokkal. f) Sose dolgozzunk olyan szerszámmal amelynek sérült az elektromos kábele, vagy a hálózati csatlakozója, netán leesett vagy másképpen van megsérülve. g) Hosszabbító kábel használata esetén mindig ellenőrizze, hogy annak műszaki paraméterei megfelelnek-e a szerszám ismertető címkéjén feltüntetett adatoknak. Amennyiben az elektromos szerszámot a szabadban használja, alkalmazzon olyan hosszabbító kábelt, amely alkalmas a szabadban való használatra. Hosszabbító dobok használata esetén tekerje le azokat, hogy megelőzze azok túlmelegedését. h) Amennyiben az elektromos szerszámot nedves környezetben vagy a szabadban használja, csak akkor szabad használni azt, ha az 30 mA-es túláramvédelemmel ellátott áramkörbe van bekötve. /RCD/ védelemmel ellátott áramkör használata csökkenti az áramütés veszélyét. i) Az elektromos kézi szerszámot kizárólag a megmarkolásra kialakított szigetelt felületeken tartsa, mivel működés közben a vágó- vagy fúrószerszám rejtett vezetékkel vagy saját kábelével érintkezhet.

3. Személyek biztonsága

a) Az elektromos szerszámok használatakor legyenek gyelmesek, maximálisan gyeljenek oda a végzett tevékenységre, amit éppen végrehajtanak. Öszpontosítsanak a munkára. Sose dolgozzanak elektromos szerszámokkal ha fáradtak, kábítószer, alkohol vagy gyógyszerek hatása alatt vannak. Egy pillanatnyi gyelmetlenség az elektromos szerszámok használatakor komoly sérüléseket is okozhat. Az elektromos szerszámok használata közben ne egyenek, ne igyanak és ne dohányozzanak. b) Használjanak munkavédelmi eszközöket. Mindig használjanak szemvédőt. Használjon olyan munkavédelmi eszközöket amelyek megfelelnek az adott munkának. A munkavédelmi eszközök, mint pl. a reszpirátor, biztonsági lábbeli csúszásgátló talpazattal, fejvédő vagy hallásvédő, a munkafeltételekhez való alkalmazáshoz csökkentik a személyek sérülésének veszélyét. c) Óvakodjanak a nem szándékos elektromos szerszámok beindításától. Ne helyezzenek át szerszámot úgy, hogy feszültség alatt van és melynek be-, kikapcsolóján rajtatartják az ujjukat. A hálózatba való kapcsolás előtt győződjenek meg arról, hogy a be-, kikapcsoló a „kikapcsolt“ helyzetben van. A szerszámok áthelyezése vagy hálózati aljzatba való helyezése melyeknek be-, kikapcsolóján rajtatartják az ujjukat, vagy a be-, kikapcsolójuk a „bekapcsolt“ helyzetben van a balesetek okozójává válhat. d) A szerszámok bekapcsolása előtt távalítsa el az összes beállítókulcsot és eszközöket. e) Mindíg egyensúlyban és stabil állásban dolgozzon. Csak ott dolgozzon, ahova biztosan elér. Sose becsülje túl az erejét és saját képességeit. Ha fáradt, ne használja az elektromos szerszámokat.

f) Öltözködjön megfelelő módon. Használjon munkaruhát. Munkavégzéskor ne hordjon bő öltözéket és ékszereket. Ügyeljen arra, hogy az Ön haja, ruhája, kesztyűje vagy más testrésze ne kerüljön közvetlen közelbe az elektromos szerszámok rotációs vagy felforrósodott részeihez. g) Kapcsolja az elektromos berendezést a porelszívóhoz. Ha a berendezés rendekezik porelszívó vagy porfelfogó csatlakozóval, győződjenek meg arról hogy a porelszívó berendezés megfelelően van-e csatlakoztatva, ill. használva. Az ilyen berendezések használata meggátolhatja a por által keletkezett veszélyt. h) A munkadarabot erősen rögzítse. A megmunkálandó munkadarab rögzítse használjon asztalos szorítót vagy satut. i) Ne használjon semmilyen szerszámot, ha alkohol, drog, gyógyszer vagy más kábító-, függőséget okozó anyagok hatása alatt áll.

4. Az elektromos szerszámok használata és karbantartása:

a) Az elektromos szerszámot bármilyen munkában előfordult probléma, tisztítás vagy karbantartás, tisztítás vagy karbantartás előtt, ill. minden áthelyezés esetén vagy használaton kívül mindíg kapcsolja le az elektromos hálózatról! Soha ne dolgozzon az elektromos szerszámmal, ha bármilyen módon megsérült. b) Ha a szerszám furcsa hangot vagy bűzt bocsát ki, azonnal fejezze be a munkát. c) Ne terhelje túl az elektromos szerszámot. Az elektromos szerszám jobban és biztonságosabban fog dolgozni, ha olyan fordulatszámon van vele dolgova amelyre tervezték. Az adott munkára a megfelelő szerszámot használja. A megfelelő szerszám jól és biztonságosan fog dolgozni abban a munkában amire gyártották. d) Ne használjon elektromos szerszámot, amelyet nem lehet biztonságosan be- és kikapcsolni a be-, kikapcsolóval. Az ilyen szerszám használata veszélyes. A hibás kapcsolót meg kell javítani az arra szakosodott szervizben. e) Az elektromos szerszámot kapcsolja le a hálózatról még mielőtt módosítaná a beállításait, tartozékainak cseréjével vagy karbantartásával. Ez az intézkedés korlátozza a véletlenszerű beindítás veszélyét. f) A használaton kívüli elektromos szerszámot tárolja olyan helyen, amihez nem tudnak hozzáférni sem gyerekek, sem illetéktelen személyek. Az elektromos szerszámok a tapasztalatlan felhasználók kezében veszélyesek lehetnek. Az elektromos szerszámokat száraz és biztonságos helyen tárolja. g) Az elektromos szerszámokat tartsa jó állapotban. Rendszeresen ellenőrizze a szerszámok mozgó részeinek a mozgóképességét. Ellenőrizze, hogy nem történt-e sérülés a biztonsági burkolaton, vagy más részein, amelyek veszélyeztethetik az elektromos szerszámok biztonságos működését. Ha a szerszám megsérült, a további használat előtt biztosítsák be a javítását. Sok baleset okozója az elektromos szerszámok helytelen karbantartása. h) A vágó szerszámokat tartsák élesen és tisztán. A helyesen karbantartott és kiélesített szerszámok megkönnyítik a munkát, korlátozzák a baleset veszélyét és jobban ellenőrizhető a velük való munka. Más kellék használata, mint amely a használati utasításban van feltüntetve az importőr által a szerszám meghibásodását idézheti elő és baleset okozója lehet. i) Az elektromos szerszámokat, kellékeket, munkaeszközöket, stb. használja ezen utasítások alapján és oly módon, amely elő van írva a konkrét elektromos szerszámokra, gyelembevéve az adott munkafeltételeket és az adott típusú munkát. A szerszámok használata más célokra, mint amelyekre gyártva voltak veszélyes helyzetekhez vezethet.

5. Az akkumulátoros szerszámok használata a) Az akkumulátor behelyezése előtt győződjön meg arról, hogy a kapcsoló a “0-kikapcsolt“ helyzetben van. A bekapcsolt állapotban levő szerszámba való akkumulátor behelyezése veszélyes helyzetek okozója lehet. b) Az akkumulátor töltésére csak a gyártó által előírt töltőt használja. Más fajta akkumulátor töltő használata tűzesetet idézhet elő. c) Csak olyan akkumulátort használjon, amely előírt az adott szerszámhoz. Más fajta akkumulátor töltő használata balesetet, ill. tűzesetet idézhet elő. d) Ha az akkumulátor használaton kívül van tárolják elkülönítve a fémtárgyaktól, mint például a kapcsok, szorítók, kulcsok, csavarok vagy más apró fémtárgyaktól amelyek előidézhetik az akkumulátor két kontaktusának összekapcsolását. Az akkumulátor rövidzárlata balesetet okozhat, égési sebeket és tűzesetet idézhet elő. e) Az akkumulátorokkal bánjunk kíméletesen. Kíméletlen bánásmóddal az akkumulátorból kifolyhat az elektrolit. Kerüljük a közvetlen érintkezést az elektrolittel. Ha mégis érintkezésbe kerülünk az elektrolittel, az érintet helyet mossuk le vízzel. Ha az elektrolit a szemünkbe kerül, azonnal menjünk orvoshoz. Az akkumulátor elektrolitje ingerületet vagy égéssérülést okozhat.

6. Szerviz

a) Ne cseréljék az egyes szerszámok részeit, ne végezzenek el maguk javításokat, más módon se nyúljanak bele a szerszámokba. A berendezések javítását bízzuk szakképzett személyekre. b) A termék mindennemű javítása vagy módosítása a mi vállalatunk beleegyezése nélkül nem engedélyezett (balesetet idézhet elő, vagy kárt okozhat a felhasználónak). c) Az elektromos szerszámokat mindíg certikált szervizben javíttassuk. Csak eredeti vagy ajánlott pótalkatrészeket használjanak. Ezzel garantálja Ön és szerszáma biztonságát.

KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK

- A használatba vételt megelőzően olvassa el a jelen Biztonsági utasításokat, majd őrizze meg őket.

! - Ez a jelkép a lehetséges személyi

sérülésekre, vagy a szerszám megsérülésének veszélyére hívja fel a gyelmet.

! E kézikönyvben szerepelő utasítások be nem tartása esetén balesetveszély áll fenn. ! A berendezés megfelel az érvényes műszaki előírásoknak és szabványoknak.

! Mielőtt letenné a berendezés, győződjön meg arról, hogy mindegyik forgórész leállt.

! Soha semmilyen elelektromos berendezést ne hagyjon felügyelet nélkül, ha azt gyerekek használják, vagy ha használatukra gyerekek közelében kerül sor. ! A szerszámot mindig áramtalanítani kell, ha bármilyen gond adódik munka közben, vagy minden tisztí tásnál, javításnál ! ! A szerszámmal végzett munka közben ne egyen, igyon és dohányozzon. ! A szerszám üzemelése közben gyeljen arra, hogy se ujjai, se ruházata, se haja vagy más testrésze ne kerüljön közvetlen kapcsolatba a szerszámmal. ! Soha ne dolgozzon sérült szerszámmal. ! A szerszámot úgy volt tervezték, hogy fa, faalapanya gú, illetve hasonló keménységű műanyagok vágására, darabolására alkalmas. Más anyagok vágására nem engedélyezett. Tilos fémanyagokat vágni vagy megmunkálni. ! A gépet csakis olyan ember használhatja, aki kellően megismerkedett a használati- és munkafeltételekkel. Helytelen használata balesetet okozhat. Szükséges a hozzáértő személy, és annak szakmai tapasztalata úgy a munka, mint a karbantartás ideje alatt. ! Munka közben minden biztonsági berendezésnek, takarónak felszerelt állapotban kell lennie, termés zetesen üzemképesen. ! A munkafolyamat megkezdése előtt távolítsa el a megmunkálandó anyagból a szegeket és más fém tárgyakat. ! Fontos a megfelelő munkaruha használata, legyen hosszú begombolható ujja, viseljen stabil munkacipőt, nem alkalmas a szandál, sportcipő stb. A biztonságos működtetés és munka érdekében ajánlott a védőkesztyű használata. ! Ellenőrizze a fűrészlap szabadonforgását, nincs sérülés rajta, illetve nem görbült-e meg. ! A gép bekapcsolása után ellenőrizze, hogy nem lép-e fel vibráló rázkódás, remegés, illetve hogy a fordulats zámát eléri-e 10 másodpercen belül. ! Ne próbálja a fordulatszámot befolyásolni azzal, hogy a fűrészlap oldalfelületét terheli. ! A maximális fordulatszám elérése után kezdjen el dolgozni a fűrésszel! A sorozatvágás vagy a hoszabb ideig tartó folyamatos munka közben fenmaradó hulladékot kézzel eltávolítani tilos, vegyen egy erre

-e

alkalmas lécdarabot, vagy a gép kikapcsolása után végezze el ezt a munkafeladatot. ! Kisméretű darabok megmunkálásánál használjon a célnak megfelelő segédeszközöket kézzel ne tartson 120 mm-nél kisebb munkadarabot. ! Megfogni a fűrészlapot tilos! ! Figyelmesen dolgozzon, hogy az esetleges visszapattanó hulladék ne okozzon balesetet ! Nagyméretű tárgyak megmunkálásánál használjon alátámasztást minden esetben. ! A vezetőt eltávolítani tilos. A vezető és a fűrészlapfog közötti távolság maximálisan 5 mm lehet. ! Ügyeljen arra, hogy a fenmaradó hulladékdarabkák ne szorulhassanak a fűrészlap fogai közé, mivel ezek elrepülhetnek és balesetet okozhatnak. ! Fontos, hogy a munkapad felületén ne gyűljön össze a hulladék, ezt a gép kikapcsolása után távolítsa el. ! Ügyeljen arra, hogy a munkapad mindig tiszta legyen, és ellenőrizze, hogy a ventillátor, illetve a motorburkolat nem telt-e meg fűrészporral.

! Ne használja a gépet nedves környezetben, és ügyeljen arra, hogy ne ázzon be! A fafűrészpor robbaná-

sveszélyes elegyet képezhet a levegővel, az egészségre is káros. A trópusi országokból származó fa, illetve a keményfa (ilyen a dió is) karciogén anyagokat tartalmaz, igy a belélegzett fürészpor veszélyes az egészségre. Minden esetben használjon védőmaszkot.

! Fa fűrészelésekor a körfűrészt porfogó berendezésre kell csatlakoztatni. Meg kell ismerkedni azokkal a tényezőkkel, amelyek hatással vannak a por leülepedésére, pl. a munkadarab fajtája és a porelszívás lehetőségei.

! EN 847-1 szabvány szerint gyártott fűrészlapot használjon, tilos a gyorsacélból készült lapok használata (High Speed Steel – HSS). ! Sérült, deformálódott görbe vagy más módon meghibásodott fűrészlapot ne használjon. ! Ügyeljen arra, hogy a gép mögött, ahol a fürészpor és a hulladék található senki ne tartózkodjon. ! Figyelmét ne veszítse el, még akkor sem, ha rutinosanl dolgozik (gyakori használat). Ne feledje, hogy pillanatnyi gyelmetlensége veszélyes sérüléseket okozhat önmagának és környezetének.

- ! Ne használja a fűrészt tűzifa vágására. Ne használja a fűrészt kerek fák keresztvágásához.

- ! Figyelem: a fűrész forgó lapja megsértheti a kezét vagy az ujjait. ! Figyelem! Tilos a fűrész használata bevágások készítésére.

- ! A védőburkolatot (2) a munkadarab fölé kell helyeznie minden egyes alkalommal. ! A gép hibáit, beleértve a biztonsági berendezéseket és fűrészkorongokat, azonnal az észrevételt követően be kell jelenteni és a használat előtt el kell távolítani. ! Az elhasználódott asztalbetétet ki kell cserélni;

! Ha nem használja a mozgató segédeszközt vagy a markolattal ellátott mozgató blokkot, azoknak mindig a gépen kell maradniuk. ! A használt mozgató eszköznek vagy mozgató

blokknak biztonságosan a fűrészkorongon kívül kell haladniuk; ! A feszítőéket mindig használni kell és megfelelően be kell állítani; ! A fűrészkorong felső borítását mindig használni kell és megfelelően be kell állítani;

! A körfűrészek nem használhatók hornyok (a munkadarabba vágott vájatok) kialakítására; ! Csak olyan fűrészkorongok használhatók, amelyek legmagasabb megengedett sebessége nem kisebb, mint az asztali körfűrész tengelyének maximális sebessége, és amely megfelel vágott anyagnak; ! A gép szállításakor csak az arra kialakított berendezéseket és markolatokat szabad használni, a manipulációhoz és szállításhoz soha ne használja a biztonsági berendezéseket; ! A gép szállítása közben le kell takarni a fűrészkorong felső részét, és védeni kell azt például védőborítással;

! A hallássérülés veszélyének csökkentése érdekében viseljen fülvédőt. ! A veszélyes por belélegzése ellen használjon megfelelő védelmet. ! A fűrészkoronggal és durva munkadarabokkal való manipulációkor viseljen kesztyűt – a fűrészkorongokat, amennyiben lehet, tokokban hordja.

- Használjon zajjal, porral és vibrálással szembeni védőfelszerelést !!!

ŐRIZZE MEG A BIZTONSÁGI ELŐÍRÁSOKAT !!!

LEÍRÁS (A)

Az AE5KS200 asztali körfűrész a gép nagyságának megfelelő méretű, minden típusú fadeszka átlós és merőleges vágására ajánlott. A gépet tilos bármilyen henger alakú munkadarab vágására használni.

1. Fűrész asztala

2. Fűrészlap védő

3. Nyomórúd

4. Fűrészlap

5. Hasító

6. Asztalbeté

7. Vezetőütköző

8. Kerék

9. Recés csavar

10. Állvány

11. Főkapcsoló

12. Guaranty csavar

13. Asztal támaszték

14. Elszívás

15. Magasság állító kézi kar

16. Dőlésszög rögzítő csavar

17. Markolat

18. Kulcs

19. Kulcs

Piktogramok

A termék dobozán található piktogramok:

a) A hálózat értékei b) Bemenő teljesítmény c) Fordulatszám üresjáraton d) A fűrésztárcsa átmérője e) Max. vágási mélység-90° f) Max. vágási mélység-45°

ÜZEMELTETÉS ÉS HASZNÁLAT

Az ASIST szerszámcsalád kizárólag otthoni barkácso lásra és hobbi használatra alkalmas. A gyártó és az importőr nem javasolják a szerszámok használatát sem szélsőséges körülmények közepette, sem túlzott terhelés esetén. Bármilyen további követelmény a gyártó és vásárló közti megegyezés tárgya.

! A gépet csak az eredeti célra használja. Minden egyéb eltérő használat visszaélésnek tekinthető. Bármely ebből származó hibáért vagy sérülésért a használó/működtető, és nem a gyártó felelős. A szerszámot csak megfelelő fűrészlappal használjuk. Tilos a nem meghatározott típusú vágólap használata.

Néhány kockázati tényező még akkor is nehezen kiküszöbölhető, ha a készüléket rendeltetésszerűen használja. A következő kockázatok merülhetnek fel a gép szerkezetét és felépítését illetően: Érintkezhet a fűrészlappal, annak védetlen részeinél. Megközelítheti a forgó fűrészlapot (vágási sérülések). A munkadarab vagy annak darabjai visszacsapód hatnak. A fűrészlap meghasadhat. A fűrészlap fogai letörhetnek és szétrepülhetnek. Károsodhat a hallása, amennyiben nem visel fül védőt. A szétszóródó fűrészpor károkat okozhat, amennyiben a gépet zárt térben használja.

Mielőtt működtetné a készüléket

! Helyezze oda a gépet, ahol megfelelően állhat, ! A gép bekapcsolása előtt az összes borításnak és biztonsági felszerelésnek működőképesnek és megfe lelően rögzítettnek kell lennie. ! A fűrészlapnak szabadon kell forognia. ! Amennyiben olyan fadarabbal dolgozik, amelyen már korábban is végzett munkálatokat, ellenőrizze, hogy nem maradtak-e benne idegen tárgyak, pl. szögek vagy csavarok, stb. ! Mielőtt megnyomná az indítókapcsolót, győződjön meg arról, hogy a fűrészlapot helyesen szerelte fel, és a készülék forgó részei egyenletesen működnek.

Először szerelje össze a lemezekből álló talapzatot a mellékelt csavarok segítségével. Az összecsavarozott állványt erősítse meg a merevítésekkel és helyezze fel a talpakat . A talapzatra szerelje fel a kiegészítő markolatokat (17) és kerekeket (8). Fontos: A markolatoknak szabadon kell mozogniuk és a lehajtásuknak akadálymentesnek kell lennie!

Az asztal kiszélesítésének szerelése

A támasztékkal ellátott kiegészítő pléhasztal a munkafelület kiszélesítésére szolgál. A kívánt oldalra rögzítse fel az asztalt a csavarok és csavaranyák segítségével.

A KORONG CSERÉJE

! Fűrészlapcsere előtt a gépet minden esetben áramtalanítani kell!! ! Kizárólag sérülésmentes és éles fűrészlapot használjon. A sérült fűrészlapot azonnal ki kell cserélni. ! Ne használjon más fűrészlapot csak a fának előírtat. ! A lappal való munka során használjon védőkesztyűt

1. Szereljük le a korong pajzsát (2).

2. Emeljük ki az asztal betétjét. (6).

3. A meglazítását követően fordítsuk el az emelőkart úgy, hogy a korongot a legmagasabb helyzetbe hozzuk. A tengelyen található csavar meglazítására két kulcsot használjunk.(18,19) .

4. Vegyük ki az anyacsavart, a külső peremet és a korongot. Cseréljük ki a korongot újra. (Figyeljünk, hogy a fogak előre irányuljanak) Bizonyosodjunk meg arról is, hogy a korongon található nyíl megegyezzen a motor forgásirányával.

5. Helyezzük vissza a külső peremet és az anyacsavart, majd rögzítsük. Bizonyosodjunk meg arról, hogy mindkét perem érintkezik a koronggal.

6. Helyezzük vissza az asztalbetétet és a korong pajzsát.

A szétnyitható ék módosítása

A hasító (5) a legfontosabb biztonsági alkatrész. Nemcsak irányítja a vágandó darabot, de megelőzi a kés lepattanását a vágandó darabról. Figyeljen a hasító vastagságára. A hasító sohasem lehet vékonyabb, mint a fűrészlap, vagy vastagabb, mint a vágás szélessége. Távolítsa el a fűrészlap-védőt (2). Vegye ki az asztal betétjét (6). Lazítsa meg a feszítőék csavarjait. Állítsa be a hasítót (5), úgy hogy a fűrészlap (4) és a hasító (5) közötti hézag 3-5 mm legyen. A hasítónak (5) egy vonalban kell lennie a fűrészlappal (4). Húzza meg újból a két csavart. ! A hasító helyzetét minden egyes alkalommal ellenőriznie kell, ha fűrészlapot cserél.

A fűrészlap-védő felhelyezése

Az ékre szerelje fel a korong védőborítását. A csavart ne húzza be túl erősen – a fűrészkorong védőborításának szabadon kell mozognia. Rögzítse az elszívó tömlőt (14) az elszívó feltéthez és a fűrészkorong védőborításához (2).

A megfelelő elszívó rendszert csatlakoztassa az elszívó feltét kimenetéhez. Fontos! A védőborításnak (2) mindig leengedett állapotban kell lennie a munkadarab fölött, még mielőtt megkezdi a vágást.

Asztalbetét cseréje (6)

A sérülés veszélyének elkerülése érdekében vegye ki az asztalbetétet mindig, amikor az elhasználódik vagy megsérül. Vegye le a védőborítást (2), távolítsa el az asztalbetét csavarjait. Cserélje ki az elhasználódott betétet. Csavarozza le az új betétet és helyezze vissza a korong borítását.

Biztonsági kapcsoló

FIGYELMEZTETÉS: A kapcsoló bekapcsolása előtt bizonyosodjunk meg arról, hogy a korong burkolata rendesen fel van szerelve, és rendesen működik. A motort a nyomógomb I helyzetbe állításával kapcsoljuk be. (lásd a 16. ábrát). A kapcsoló bekapcsolásakor a korong valamelyik oldalán álljunk, soha ne a korong előtt. A vágás előtt várjuk meg, míg a korong eléri a teljes sebességét. A motort a nyomógomb O helyzetbe állításával kapcsoljuk ki.

A korong vágási magasságának beállítására szolgáló kar

A kar (15) a vágás magasságának beállítására szolgál. Az óramutató járásával megegyező irányban történő forgatással leengedi a korongot, az óramutató járásával ellentétes irányba történő forgatással megemeli azt.

Vezetőütköző

A mozgatható vezetőütköző (7) a távolság beállítására szolgál az ismételt vágások esetén. Használható vízszintes vágások beállítására és ferde vágások beállítására egyaránt.

Vágási mélység

A párhuzamos ütközőt akkor kell használnia, ha a farabon hosszanti vágásokat kíván elvégezni. Csúsztassa a párhuzamos ütközőt (7) a fűrész asztalának (1) jobb vagy bal oldala felé. A párhuzamos ütközőt (7) a fűrész asztalára (1) gravírozott mérőskála segítségével a kívánt méretre állíthatja be. Húzza meg a két csavart (12), hogy rögzítse a párhuzamos ütközőt (7).

A vágásmélység állítása

A fűrészlap (4) vágási mélységének állításához a (15) kézi kart az óra járásával ellentétes irányban forgatva a vágási mélységet növelheti, vagy a kézi kart az óra járásával megegyező irányban forgatva a csökkentheti. A vágási mélység a skálán leolvasható. Használhatja az anyacsavart a vágási mélység rög zítéséhez.

A dőlésszög beállítása

Lazítsa meg a rögzítő fogantyúkat (16) Ezután beállíthatja a fűrészlap (4) dőlésszögét a kí vánt értékre a fogantyú forgatásával. Szorítsa meg a rögzítő fogantyúkat (16).

TISZTÍTÁS ÉS KARBANTARTÁS

- ! Tisztítás és karbantartás csakis és kizárólag kikapc solt, és áramtalanított gépen végezhető el.

- ! Az elektromos meghibásodás javítását végeztesse szakemberrel.

Tisztítás

Rendszeresen tisztítsa a gépet. A porelszívást minden munkafolyamat előtt ellenőrizze. Tartsa tisztán a gép belsejét is. Figyeljen a motortaka ró és a ventillátor tisztaságára. Minden segédeszközt, amivel a gépet takarította, a munka befejeztével a gépből(ről) távolítson el. Az elhasználódott és tőnkrement segédeszközöket cserélje ki.

Hibaelháríttás

A motor nem indul el Nincs áramellátás, ellenőrizze a vezetéket, és a biz tosítékot. Kérje ki villanyszerelő tanácsát. Túlterhelés miatt az önkioldó leállította a gépet, kis idő elteltével újraindíthatja.

A gép erőteljesen vibrál

- Egyenletlen talajon van elhelyezve, korrigálja az egyenletlenséget.

- A kiegyensúlyozottlanság oka a lerakódott por, takarítsa ki a gép belsejét, elszívását, tengelyét.

- Hibás fűrészlap – azonnali csere.

Egyenletlen vágási felület (derékszögben)

- Az ütközők nincsenek pontosan beállítva – állítsa be.

- A fűrészlapot az átvágásnál az anyag blokkolja.

- A vezető és a szögmérő nincs egysíkban, helyezze mindkettőt egysíkba.

Tárolás, ha huzamosabb ideig nem használlja

- A szerszámokat ne tárolja olyan helységben ahol magas hőmérsékletnek vannak kitéve.

- Ha lehetséges, a berendezéseket állandó hőmérsékletű és páratartalmú helyen tartsuk.

TEHNIKAI ADATOK

Üzemfeszültség 230 V-50 Hz Bemenő teljesítmény 2000 W S2 30min Üresjárati fordulatszám 2800 min Fűrésztárcsa átmérő ø315xø30x2,8 mm Max. vágásmélység 83mm (90°), 60mm (45°) Aasztal méret 800x550 mm

Rézsút-szögtartomány 0-45° Súly 23 kg A védelem osztálya I.

EN 61029 szerint mért hangnyomásszint : LpA (hangnyomás) 86,5 dB (A) KpA=3 LWA (hangteljesítmény) 99,5 dB (A) KwA=3

Tegye meg a megfelelő intézkedéseket hallása megőrzése érdekében ! Ha az akusztikus nyomás meghaladja a 80 dB (A) szintet, mindig használjon fülvédőt

! FIGYELMEZTETÉS: Az el. kézi szerszám aktuális használatakor a vibráció kibocsátásának értéke eltérhet a deklarált értéktől attól függően, hogy milyen módon van a szerszám használva a következő feltételek szerint: Az el. szerszám használatának módja és a vágandó vagy fúrandó munkaanyag fajtája.A szerszám állapota és karbantartásának módja. A használandó tartozék helyes megválasztása s megfelelő állapot és élesség bebiztosítása. A markolat fogásának szilárdsága, antivibrációs berendezés használata. Az el. szerszám megfelelő használata a számára tervezett célra és a gyártó utasítása szerinti munkamenet betartása. Ha ez a szerszám nem megfelelően van használva, kéz-váll bizsergés szindrómáját válthatja ki.

! FIGYELMEZTETÉS: A pontosítás céljából gyelembe kell venni a vibráció hatásának szintjét konkrét használati feltételeknél az üzemelési folyamat minden részében, mint amilyen az időtartam, ha az el. szerszám az üzemelési időtartamon kívül kikapcsolt és ha üresen fut a gép vagyis nem végez munkát. Ez jelentősen csökkentheti az expozíció szintjét a egész munka folyamat alatt. Minimalizálja a rezgés befolyásolás kockázatát, használjon éles vésőt, fúrót és kést. A szerszám fenntartása ezen utasításokkal összhangban történjen és biztosítsa az alapos kenést (ha megkövetelik). A szerszám redszeres használatakor invesztáljon antivibrációs tartozékba. A szerszámot ne használja alacsonyabb mint 10°C hőmérsékletnél. A munkáját úgy tervezze meg, hogy a magas rezgést produkáló el. szerszámmal való munkát töb napra bontsa fel.

A változtatás jogát fenntartjuk!

KÖRNYEZETVÉDELEM HULLADÉKKEZELÉS

-1

Az elektromos szerszámot, annak tartozékait és csomagolását, kérjük, adja át a környezetet nem károsító újrahasznosításra.

Az elektromos szerszámot ne dobja a háztartási hulladékba!

Az elektromos és elektronikus berendezések hulladékairól szóló WEEE európai irányelv (2002/96/ EU) és annak nemzeti törvényekbe való átültetése szerint a használhatatlan elektromos szerszámokat adja le hasonló eszköz vásárlásakor az eladónál, vagy az elektromos szerszámok gyűjtésére és megsemmisítésére kialakított hulladékgyűjtők valamelyikében. Az így leadott elektromos eszközök az összegyűjtés, ill. szétszerelés után átadásra kerülnek a környezetet nem károsító újrahasznosításra.

A termék megfelel a RoHS (2002/95/EC) előírásainak.

GARANCIA

A garancia-feltételek részletezése a garancialevélben található.

A gyártás időpontja A gyártás időpontja kiolvasható a termék címkéjén található gyártási számból. A gyártási szám formátuma AAAA-CCCC-DD-HHHHH ahol CCCC a gyártási év és a DD a gyártási hónap

ES MEGEGYEZÉSI NYILATKOZAT

My, forgalmazó az EU-ban

WETRA-XT, ČR s.r.o.

Náchodská 1623

193 00 Praha 9, Czech Republic

IČO: 25632833

Kijelentjük, hogy a gyártmány

Tipus: AE5KS200 Megnevezés: ASZTALI KÖRFURÉSZ

Tehnikai paraméterek: A hálózat értékei 230V~50Hz Bemenő teljesítmény 2000W Üresjárati fordulatszám 2800min-1

megfelel az összes Európai vállalat által kiadott követelménynek a következők alapján:

EC Machinery Directive (MD) 2006/42/EC (98/37/EC) EC Low Voltage Directive (LVD) 2006/95/EC EC Electromagnetic Compatibility Directive (EMC) 2004/108/EC Noise directive (ND) 2005/88/EC (2000/14/ EC)

A gyártmány tesztelését és ES tipus ellenőrzését végző autorizált cég:

TÜV SÜD Product Service GmbH, Ridlerstrasse 65, 80339, München, Germany Identication No.: 0123

A gyártmány tulajdonságai és tehnikai specikumai a következő EU normáknak felel meg:

EN 61029-1 EN 61029-2-1 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-11

A tesztelés eredménye és bizonylata a következő tanusítványban és test-reportban van feljegyezve:

Tanusítvány szám.: Test Report szám: M8T0911 44390 514 704030514411-01

Személy, mely a tehnikai dokumentáció összegzésével van megbízva:

Alexandr Herda, vezérigazgató WETRA-XT, ČR s.r.o. Náchodská 1623 193 00 Praha 9, Czech Republic

Dátum: 2010-07-18

Alexandr Herda, vezérigazgató

Praha, 2010-07-18

Az eredeti ES MEGEGYEZÉSI NYILATKOZAT fordítás

Traducerea instructiunilor originale

AE5KS200 -

Instrucţiuni generale de siguranţă

Studiaţi, reţineţi şi păstraţi cu grijă aceste instrucţiuni de siguranţă

Atenţie! Atunci când folosiţi aparate electice sau scule electrice, trebuie să respectaţi următoarele instrucţiuni de siguranţă din motive de protecţie împotriva accidentelor provocate de curentul electric, vătămarea altor persoane şi pericolele de incendiu. La toate instrucţiunile de mai jos, prin „scule electrice“ se înţelege nu numai sculele care sunt cuplate la reţeaua de energie electrică (curent alternativ) dar şi cele care sunt conectate la acumulatori (fără curent alternativ).

1. Mediul de lucru

a) Menţineţi spaţiile de lucru curate şi bine iluminate. Locurile murdare şi neiluminate sunt adesea pricina unor accidente. Puneţi la loc aparatele pe care nu le folosiţi. b) Nu folosiţi scule electrice în spaţiile cu un grad ridicat de pericol de incendiu sau explozie, asta înseamnă în locurile unde se aă lichide praf sau gaze inamabile. În sculele electrice se produc scântei care pot  cauza unei aprinderi a gazelor sau vaporilor. Nu permiteţi accesul animalelor la scule. c) Atunci când folosiţi sculele electrice, trebuie să asiguraţi ca persoanele neautorizate, mai ales copiii, să nu aibă acces în spaţiul de lucru. Dacă veţi  deranjat, puteţi pierde controlul asupra activităţii de lucru. În nici un caz nu lăsaţi sculele electrice fără supraveghere.

2. Siguranţa cadrului electric

a) Ştecherul sculei de curent alternativ trebuie să corespundă cu tensiunea de linie a prizei. Nu modicaţi niciodată şi în nici un fel cablul de alimentare. Pentru sculele dotate cu împământare, nu folosiţi niciodată adaptoare. Niciodată nu utilizaţi un triplu ştecher sau alt adaptor la uneltele a căror ştecher este prevăzut cu contact de protecţie. Cablurile de alimentare avariate sau încâlcite duc la majorarea riscurilor de vătămare cauzate de curentul electric. În cazul în care cablul de alimentare a fost deteriorat, acesta trebuie înlocuit cu un cablu de alimentare special, care poate  procurat de la producător, respectiv de la reprezentantul comercial al acestuia. b) Evitaţi atingerea suprafeţelor cu împământare, cum sunt ţevile, corpurile de încălzire centrală, sobele de gătit şi frigiderele. Pericolul de electrocutare este mai mare dacă corpul Dvs este în contact cu pământul. c) Nu expuneţi sculele electrice la ploaie, umezeală sau apă. Nu atingeţi niciodată sculele electrice cu mâinile ude. Nu spălaţi niciodată sculele electrice sub jet de apă şi nu le introduceţi în apă. d) Nu folosiţi alimentarea cu curent alternativ pentru altceva decât pentru ce este menit. Nu trageţi şi nu duceţi aparatele electrice de cablul de alimentare. Nu scoateţi ştecherul din priză trăgând de cablu. Aveţi grijă să nu deterioraţi cablul electric cu obiecte tăioase sau erbinţi. e) Sculele electrice au fost fabricate numai pentru conectarea la sursă de curent alternativ. Controlaţi întotdeauna dacă tensiunea liniei corespunde cu cea de pe plăcuţa aparatului. f) Nu folosiţi niciodată sculele electrice a căror ştecher sau cablu de alimentare prezintă defecţiuni sau dacă aparatul a căzut şi prezintă orice fel de defecţiune. g) În cazul utilizării cablului prelungitor, vericaţi dacă parametrii tehnici a-i acestuia corespund datelor specicate de pe plăcuţa de tip a sculei. În cazul în care sculele electrice sunt folosite în mediul exterior, utilizaţi cablu prelungitor adecvat utilizării exterioare. În cazul utilizării bobinelor prelungitoare, este nevoie de desfăşurarea acestora, pentru a nu se ajunge la supraîncălzirea lor. h) În cazul în care sculele sunt utilizate în medii umede, sau în spaţii exterioare, este permisă utilizarea lor în acest mod numai dacă sunt conectate la un circuit electric cu protecţie de 30 mA. Utilizarea circuitului electric cu protecţie /RCD/ diminuează riscul de accidentare prin electrocutare. i) Ţineţi aparatul manual electric numai de spaţiile izolate destinate pentru prindere, pentru că în timpul funcţionării echipamentul de tăiere sau de foraj poate ajunge în contact cu un conductor electric ascuns sau cu propriul cablu.

3. Siguranţa persoanelor

a) Atunci când folosiţi sculele electrice, acordaţi o atenţie maximă activităţii pe care o desfăşuraţi. Concentraţi-vă la lucru. Nu folosiţi sculele electrice dacă sunteţi obosit, sub inuenţa drogurilor, alcoolului sau medicamentelor. Atunci când folosiţi sculele electrice, chiar şi o clipă de neatenţie poate duce la vătămarea gravă a persoanelor. Nu mâncaţi, nu beţi şi nu fumaţi atunci când lucraţi cu scule electrice. b) Folosiţi echipamente de protecţie. Folosiţi întotdeauna ochelari de protecţie. Folosiţi echipamente de protecţie corespunzătoare muncilor pe care le efectuaţi. Echipamentele de protecţie cum ar  respiratorul, încălţămintea de protecţie antiderapantă, şapcă de protecţie sau căşti de protecţie, trebuie folosite conform condiţiilor de lucru deoarece cu ajutorul acestora se diminuează riscurile de vătămare. c) Evitaţi o pornire nedorită a aparatelor. Nu duceţi aparatele care sunt conectate la sursa de curent cu degetul pe butonul de pornire. Înainte de conectarea la sursa de curent, asiguraţi-vă că întrerupătorul este pe poziţia „oprit“. Transportarea sculelor cu degetul pe butonul de pornire sau conectarea ştecherului la priza de curent cu întrerupătorul pe poziţia „pornit“ pot deveni cauze pentru accidente şi alte vătămări. d) Înainte de pornirea aparatului, îndepărtaţi toate instrumentele şi cheile de reglare. Instrumentul sau cheia de reglare care rămân prinse la părţile rotative ale sculei electrice, pot  cauza unor vătămări a persoanelor. Menţineţi întotdeauna stabilitatea şi echilibrul. Lucraţi numai acolo unde aveţi acces bun. Nu supraevaluaţi niciodată forţele proprii. Nu folosiţi sculele electrice dacă sunteţi obosit. e) Îmbrăcaţi-vă într-un mod corespunzător. Folosiţi îmbrăcăminte de lucru. Nu purtaţi haine largi sau bijuterii. Asiguraţi-vă că părul Dvs, îmbrăcămintea,

FERĂSTRĂU CIRCULAR DE MASA 2000 W

mănuşile sau altă parte a corpulu Dvs nu se ae foarte aproape de părţile mobile sau erbinţi ale sculelor electrice. f) Racordaţi aparatul la aspiratorul de praf. Dacă aparatul este dotat cu un sistem pentru racordarea acestuia la un dispozitiv de captare sau aspirare a prafului, folosiţi-l şi asiguraţi-că că este bine racordat. Folosirea acestor dispozitive poate diminua riscurile provenite din cauza prafului. g) Prindeţi bine piesa prelucrată. Folosiţi o menghină sau dispozitiv de prins pentru a xa piesa pe care o veţi prelucra. i) Nu utilizaţi scule de nici un fel dacă sunteţi sub inuenţa alcoolului, drogurilor, medicamentelor sau a altor substanţe stupeante sau care crează dependenţa.

4. Folosirea şi îngrijirea sculelor electrice.

a) În cazul unei probleme în timpul lucrului, înainte de curăţare sau întreţinere, la ecare transport sau dacă nu sunt folosite, sculele electrice trebuie întotdeauna deconectate de la sursa de curent! Nu lucraţi niciodată cu sculele electrice care prezintă oricefel de defecţiune. b) Dacă scula începe să redea un zgomot sau miros anormal, trebuie să încetaţi imediat folosirea acesteia. c) Nu suprasolicitaţi sculele electrice. Sculele electrice vor funcţiona mai bine şi mai sigur dacă le veţi folosi la turaţiile pentru care au fost construite. Folosiţi sculele care sunt recomandate pentru lucrarea pe care o efectuaţi. Numai sculele recomandate pentru tipul de lucrare pe care o efectuaţi vor îndeplini cerinţele de siguranţă. d) Nu folosiţi sculele electrice care nu pot  oprite sau pornite de la comutatorul de comandă. Folosirea acestor scule este periculoasă. Comutatorul defect trebuie reparat de către un centru servis autorizat. e) Deconectaţi sculele de la sursa de curent înainte de a începe să le reglaţi, să schimbaţi accesoriile sau înainte de întreţinere. Această măsură elimină pericolul ca aceste scule să se pornească întâmplător. f) Sculele electrice care nu sunt folosite trebuie păstrate la un loc unde nu au acces copiii sau persoanele neautorizate. Sculele electrice în mâna persoanelor fără experienţă pot  periculoase. Păstraţi sculele electrice la un loc uscat şi sigur. g) Menţineţi sculele electrice într-o stare bună. Controlaţi regulat reglarea părţilor mobile şi mobilitatea acestora. Controlaţi dacă nu s-a deteriorat învelişul de protecţie sau alte părţi care pot afecta siguranţa sculei electrice. Dacă scula este defectă sau deteriorată, aceasta trebuie reparată înainte de a o folosi din nou. Multe accidente sunt cauzate de întreţinerea incorectă a sculelor electrice. h) Menţineţi sculele de tăiere curate şi ascuţite. Sculele întreţinute corespunzător şi bine ascuţite uşurează munca, reduc riscurile de accidente şi în timpul folosirii se controlează mai uşor. Folosirea altor accesorii decât cele menţionate în manualul de folosire sau cele recomandate de către producător, pot duce la defectarea sculei sau pot cauza vătămări. i) Sculele electrice, accesoriile, instrumentele de lucru etc. trebuie folosite în concordanţă cu aceste instrucţiuni şi în modul prescris pentru ecare sculă şi asta în aşa fel, încât să se ia în considerare şi condiţiile de lucru impuse şi tipul de muncă efectuată. Folosirea sculelor în alte scopuri decât cele menite, poate duce la situaţii periculoase.

5. Folosirea sculelor cu acumulatori a) Înainte de introducerea acumulatorului asiguraţi-vă că întrerupătorul este pe poziţia „0-oprit“. Introducerea acumulatorului în aparatul care este pornit poate duce la situaţii periculoase. b) Pentru încărcarea acumulatorului folosiţi numai încărcătoare prescrise de producător. Folosirea încărcătorului pentru un alt tip de acumulator poate duce la incendii. c) Folosiţi numai acumulatori destinaţi pentru sculele respective. Folosirea unui alt acumulator poate duce la vătămări sau poate  cauza unui incendiu. d) Dacă acumulatorul nu este folosit, păstraţi-l separat de alte articole din er cum ar  arcurile, bornele, cheile, şuruburile şi alte piese mărunte din er, care ar putea face un contact dintre două contactoare ale acumulatorului. Scurtcircuitarea acumulatorului poate duce la vătămări, arsuri sau poate provoca incendii. e) Manipulaţi acumulatoarele cu grijă. În cazul unui tratament inadecvat, este posibil să se scurgă electrolitul din acumulatoare. Preveniţi contactul direct cu electrolitul. Dacă electrolitul intră totuşi în contact cu pielea, spălaţi zona afectată cu apă. Dacă electrolitul intră în contact cu ochii, cereţi imediat ajutorul unui medic. Electrolitul acumulatorului poate cauza iritaţii sau arsuri.

6. Servisarea

a) Nu schimbaţi părţile aparatului, nu efectuaţi singuri reparaţiile şi nu interveniţi nici în alt mod la aparat. Pentru reparaţiile dispozitivelor apelaţi la personal calicat. b) Nu este permisă nici o reparaţie sau modicare a produsului fără acceptul societăţii noastre (poate duce la vătămări sau daune pentru utilizator). c) Sculele electrice trebuie întotdeauna reparate de către un centru servis autorizat. Folosiţi numai piese originale sau recomandate. Prin aceasta veţi asigura siguranţa Dvs şi a aparatului.

PRESCRIPTII DE SECURITATE SUPLIMENTARE

- Inainte de a pune in functiune aparatul, vă rugăm să cititi cu atentie si să păstrati următorul indrumător.

! - Acest semn atrage atentia asupra

posibilelor accidente personale sau a deteriorarilor la aparat.

! Întrucât nu ţineţi cont de cele descrise în acest manual, se poate ivi pericol de accident.

- Aparatul corespunde prescriptiilor si standardurilor valabile.

! Inainte de a pune deoparte burghiul, asiguraţi-vă că toate părţile mobile sunt în stare de repaus.

! Aparatul se va pastra la loc sigur, cu supraveghere daca este utilizat de copii sau in apropierea lor. ! La ecare schimbare a sculei sau inainte de efetuarea oricarui fel de operatie pe masina si in caz de neutilizare, aparatul se va deconecta de la reteaua electrica ! ! In timpul lucrului cu masina nu beti, nu mancati si nu fumati. ! Aveti grija ca polizorul sa nu va prinda in timpul lucrului imbracamintea, parul sau orice parte a corpului omenesc. ! Nu lucrati cu aparat deteriorizat. ! Acest aparat a fost produs pentru tăierea lemnului, a materialelor lemnoase, precum şi pentru retezarea materialelor plastice de duritate mare. Nu este permis pentru tăierea altor materiale. Este interzisă tăierea sau prelucrarea materialelor metalice. ! Aparatul poate  intrebuinţat doar de persoane care cunosc condiţiile de întrebuinţare şi de lucru. Folosirea incorectă a aparatului poate produce accidente. Este necesară experienţa şi calicarea unui personal specializat atât în timpul lucrului, cât şi a întreţinerii. ! Orice echipament de protecţie sau protector trebuie să e montat în timpul lucrului, desigur în stare de funcţiune. ! Este importantă folosirea îmbrăcăminţii de protecţie cu mâneci lungi care se încheie cu nasturi, purtaţi panto stabili. Nu sunt corespunzătoare sandalele, adidaşii, etc. În interesul siguranţei lucrului, precum şi a utilizării aparatului, este recomandată purtarea mănuşilor de protecţie. ! Controlaţi capacitatea de rotaţie liberă a pânzei de ferăstrău, precum şi integritatea ei: dacă nu s-a deteriorat sau nu s-a strâmbat. ! După pornirea maşinii, vericaţi, dacă nu sesizaţi vibrări anormale, la fel şi dacă aparatul atinge în 10 secunde turaţia normală. ! Nu încercaţi să inuenţati turaţia cu încărcarea suprafeţei pânzei de ferăstrău. ! După atingerea turaţiei normale puteţi începe lucrul cu ferăstrăul. Este interzisă înlţturarea cu mână a deşeurilor rămase după lucrările de tăiere în şir sau a lucrărilor de lungă durată. Pentru acest scop procuraţi o bucată corespunzătoare de lemn sau efectuaţia acest procedeu de lucru după oprirea aparatului.

! Pentru lucrările de prelucrare a pieselor de mărime mai mică, folosiţi accesorii corespunzătoare pentru acest scop. Nu ţineţi cu mâna sau în mână bucăţi mai mici de 120 mm. ! Este strict interzisă apucarea pânzei de ferăstrău cu mână! ! Lucraţi cu atenţie, ca să evitaţi eventualele accidentele pricinuate de deşeurile zburătoare. ! Folosiţi mereu sprijinitor la prelucrarea obiectelor de mărime mai mare. ! Este interzisă demontarea conducătorului. Distanţa dintre ghidaj şi dinţii pânzei de ferăstrău poate  de mxim 5 mm. ! Aveţi grijă ca deşeurile produse să nu rămână prinse printre dinţii pânzei de ferăstrău, deoarece acestea pot produce accidente prin sărire în aer. ! Este important ca pe suprafaţa de lucru să nu se adune deşeurile, îndepărtaţi-le după oprirea aparatului. ! Aveţi grijă, ca locul de muncă să e mereu curat, şi controlaţi dacă ventilatorul sau învelişul motorului nu s-a umplut cu rumeguş. ! Aparatul electric a fost dezvoltat pentru utilizarea în interior. Instalaţi aparatul în aşa fel ca să stea masiv şi drept. ! Lemnul provenit din ţările tropicane, precum şi lemnul dur (astfel şi nucul) conţine materiale carciogene, astfel rumeguşul inspirat în plămîni poate  dăunător sănătăţii. Folosiţi mereu mască protectoare.

! Atenţie! La tăierea cherestelei şi a lemnului, trebuie neapărat ca aparatul disc de tăiat, să e conectat la aspiratorul de praf. Este necesar să luaţi cunoştinţă cu condiţiile care inuenţează formarea şi aşezarea prafului, de exemplu felul şi structura materialelor şi posibilităţile aspiratorului de aspirare a prafului.

! Utilizaţi pânză de ferăstrău stas EN 847-1, este interzisă utilizarea pânzelor fabricate din oţel rapid (High Speed Steel – HSS). ! Nu utilizaţi pânze de ferăstrău deteriorate, deformate, strâmbte sau deteriorate în alt fel. ! Aveţi grijă ca în spatele aparatului, acolo unde cad deşeurile şi rumeguşul, să nu se aa nimeni. ! Păstraţi-vă atenţia chiar şi în cazul în care lucraţi deja cu rutină. Nu uitaţi că un moment de neatenţie poate produce accidente în sine sau în mediul înconjurător. ! Nu folosiţi aparatul pentru tăierea lemnului combustibil. Nu folosiţi ferăstrăul pentru tăierea lemnelor rotunde. ! Atenţie: discul de retezare mobil vă poate produce leziuni la mână sau la degete. ! Atenţie! Este interzisă folosirea ferăstrăului pentru efectuarea crestăturilor. ! Aşezaţi carcasa de protecţie (2) de ecare dată asupra piesei de lucru. ! Atenţie! Defecţiunile aparatului, inclusiv defecţiunile apărătorilor de protecţie a aparatului, precum şi a discului de tăiat trebuie imediat a le aduce la cunoştinţă persoanelor responsabile cu întreţinerea maşinii şi trebuiesc remediate înainte de începerea lucrului cu aparatul. ! Atenţie! Elementele uzate ale a mesei trebuiesc

schimbate. ! Atenţie! Dacă dispozitivele ajutătoare de deplasare sau blocul de deplasare cu mâner nu se va utiliza, atunci va trebui să e rabatate la aparatul disc de tăiat; ! Atenţie! Dispozitivul ajutător de deplasare sau blocul de deplasare, trebuie să treacă cu siguranţă pe lângă discul de tăiat al maşinii; ! Atenţie! Bara pană distanţieră trebuie neapărat să e folosită şi corect reglată. ! Atenţie! Învelişul apărătorii de protecţie de deasupra maşinii disc trebuie folosită şi trebuie să e corect reglată; ! Atenţie! Maşina disc de tăiat, este interzis de-a  utilizată la deschiderea şi despicarea crestăturilor (în materialul ce urmează a  prelucrat din teşiturile canelurilor); ! Atenţie! Trebuiesc folosite discuri de tăiat, a căror viteza maximală de rotaţie permisă, nu este mai mică decât de viteza maximă de rotaţie a fusului ax a mesei discului de tăiat, faţă de materialul ce urmează a  tăiat; ! Atenţie! La transportarea maşinii disc de tăiat folosiţi pentru acest lucru numai dispozitive şi prinzători destinate acestei proceduri, nici-o dată să nu folosiţi ca mânere de transportare sau manipulare elementele carcaselor de protecţie a aparatului de tăiat; ! Atenţie! În timpul transportării aparatului partea superioară de sus a discului de tăiat trebuie să e acoperită şi trebuie asigurată de exemplu cu un înveliş de protecţie;

! Atenţie! Folosiţi apărători de protecţie a organului auditiv, există pericolul deteriorare a auzului, ! Atenţie! Folosiţi apărători de protecţie împotriva inhalărilor de praf, ! Atenţie! La lucrul cu maşina disc de tăiat şi în timpul lucrărilor de prelucrare a materialelor cu structură aspră-zgrunţuroasă folosiţi mănuşi de protecţie – în afară de asta atâta timp cât este posibil în timpul lucrului folosiţi maşina de tăiat împreună cu suportul ei.

Folositi imbracaminte de protectie pentru zgomot, praf si vibratii !!!

PATRATI INSTRUCTIUNILE DE PROTECTIE SI SECURITATE !!!

DESCRIERE (A)

Fierăstrăul circular de masă AE5KS200 este proiectat pentru tăierea transversală şi perpendiculară de scânduri din lemn de orice tip cu dimensiuni corespunzătoare pentru mărimea aparatului. Este interzis a se utiliza aparatul pentru tăiere de buşteni.

1. Masa ferăstrăului

2. Protectorul discului de retezare

3. Bară împingere

4. Disc de retezare

5. Despicător

6. Bailag masă

7. Opritor cu ghidaj

8. Roată

9. Şurub crestat

10. Stand

11. Comutator pornire/oprire

12. Şurub xare opritor cu ghidaj

13. Suport masă

14. Aspirare

15. Mâner pentru reglarea înălţimii

16. Şurub xare înclinaţie

17. Mâner

18. Cheie

19. Cheie

Pictograme

Pictograme aate pe ambalajul produsului:

a) Valori electrice b) Putere c) Turaţie în gol d) Diametrul discului de ferăstrău e) Adâncimea maximă de tăiere-90° f) Adâncimea maximă de tăiere-45°

UTILIZARE ŞI FUNCŢIONARE

Familia de aparate ASIST este accesibilă doar pentru lucrări de uz casnic, la nivel de hobby. Producătorul si importatorul nu propun utilizarea aparatelor nici in conditii extreme, nici sub sarcină extremă. Orice alte conditii se stabilesc de comun acord de catre producator si beneciar.

! Folosiţi maşina doar pentru scopul propus. Orice altă folosire este considerată ca abuz. Pentru orice defecţiune, care derivă din acest abuz, răspunderea este suportată de folositor şi nu de producător. Folosiţi maşina doar cu discul de retezare corespunzător. Este interzisă folosirea discului de retezare de tip nedeterminat.

Se pot ivi nişte factori de risc chiar şi atunci când folosiţi aparatul conform prescripţiilor. Riscurile, privind asamblarea şi structura maşinii, sunt următoarele:

- Puteţi atinge discul de retezare sau părţile lui neacoperite.

- Vă puteţi apropia de discul de retezare mobil (leziuni de tăiere).

- Poate zbura piesa de lucru sau părţile ei.

- Se poate deteriora discul de retezare.

- Dinţile discului de retezare se pot rupe şi împrăştia.

- Întrucât nu purtaţi protector pentru urechi, veţi suporta deteriori ale auzului.

- Rumeguşul împrăştiat poate produce deteriorări, întrucât folosiţi aparatul în încăpere închisă.

Înainte de a începe lucrul cu aparatul

! Aşezaţi aparatul în acel loc unde poate sta corespunzător, ! Toate apărătorile şi dispozitivele de siguranţă trebuie sa e xate înainte de pornirea aparatului, în mod corespunzător si pe deplin funcţionale. ! Aşezaţi ecare protector şi piesă de siguranţă la locul lui, încă înainte de a porni aparatul. ! Discul de retezare trebuie să se învârte liber. ! Întrucât lucraţi cu o piesă de lucru din lemn, care a fost prelucrată şi anterior, vericaţi dacă nu au rămas cuie, şuruburi sau alte materiale asemănătoare. ! Înainte de a porni aparatul, vericaţi dacă discul de retezare este asamblat corespunzător, precum şi dacă părţile rotative ale aparatului funcţionează corespunzător.

În primul rând, asamblaţi batiul din prole metalice, utilizând şuruburile furnizate. Întăriţi batiul înşurubat cu întăritori şi xaţi letul. Montaţi la batiu mânerul adiţional (17) si roţile (8). Important: mânerul trebuie să circule liber şi să se basculeze fără limite!

Montarea extinderii mesei

Masa metalică adiţională cu sprijin este utilizată pentru extinderea spaţiului de lucru. Montaţi pe partea corespunzătoare masa cu ajutorul şuruburilor şi piuliţelor

SCHIMBAREA DISCULUI

! Înainte de a schimba pânza de ferăstrău deconectaţi maşina de la sursa electrică! ! Folosiţi numai pânze de ferăstrău neteriorate şi ascuţite. Schimbaţi imediat pânzele de ferăstrău deteriorate. ! Nu utilizaţi altă pânză de ferăstrău doar cea prescrisă pentru tăierea lemnului. ! În timpul lucrului cu pânza de ferăstrău purtaţi mănuşi de protecţie.

1. Demontaţi scutul discului (2)

2. Extrageţi diblul mesei (6).

3. După slăbirea butonului de blocare, rotiţi braţul de ridicare în asa fel, încât să aduceţi discul în poziţia cea mai înaltă. Pentru slăbirea şurubului de pe ax utilizaţi două chei (18,19).

4. Extrageţi piuliţa, marginea exterioară şi discul. Înlocuiţi discul cu unul nou. (Aveţi grijă ca dinţii să e orientaţi spre înainte). Asiguraţi-vă şi că direcţia săgeţii de pe disc să corespundă cu sensul de rotaţie a motorului.

5. Puneţi la loc marginea exterioară şi piuliţa, apoi xaţi-le. Asiguraţi-vă că ambele margini sunt în contact cu discul.

6. Puneţi la loc diblul mesei şi scutul discului.

Modicarea panei deschizabile

Despicătorul (5) este cea mai importantă parte de siguranţă. Nu numai că orientează piesa de lucru, dar totodată împiedică ca cuţitul să sară de pe piesa de lucru. Ţineţi cont de grosimea despicătorului. El nu poate  niciodată mai subţire decât discul de retezare,

sau mai gros decât lăţimea tăierii. Îndepărtaţi carcasa de protecţie (2). Scoateţi bailagul mesei (6). Desprindeţi şuruburile panei de despicare. Fixaţi despicătorul (5) în aşa fel, încât distanţa dintre discul de retezare (4) şi despicător (5) să e de 3-5 mm. Despicătorul (5) trebuie să e într-o linie cu discul de retezare (4). Strângeţi din nou cele două şuruburi. ! Vericaţi mereu poziţia despicătorului, dacă schimbaţi discul de retezare.

Montarea protectorului discului de retezare

Montaţi capacul de protectie pe pană. Nu strângeţi prea puternic şurubul - capacul de protecţie a pânzei erăstrăului trebuie să e manevrabil în mod liber. Fixaţi furtunul de aspirare (14) la adaptorul de aspirare si la capacul de protecţie a pânzei ferăstrăului (2). Conectaţi un sistem adecvat de aspirare la priza adaptorului de aspirare. Important! Capacul de protecţie (2) trebuie să e lăsat întotdeauna deasupra materialului prelucrat, înainte de a începe tăierea

Înlocuirea plăcii mesei (6) Pentru a evita creşterea riscului de leziuni, înlocuiţi placa mesei ori de câte ori acesta devine uzat sau deteriorat. Scoateţi capacul de protecţie (2), scoateţi şuruburile plăcii mesei. Înlocuiţi placa uzată a mesei. Înşurubaţi noua placă şi montaţi la loc capacul de protecţie al pânzei.

Întrerupător de siguranţă

ATENŢIE: Înainte de acţionarea întrerupătorului asiguraţi-vă că învelişul discului este corect montat şi funcţionează normal. Porniţi motorul prin alegerea poziţiei I a butonului (vezi gura 16). În timpul acţionării întrerupătorului staţi pe o parte a discului, niciodată în faţa acestuia. Înainte de tăiere aşteptaţi până când discul atinge viteza lui maximă. Opriţi motorul prin alegerea poziţiei O a butonului.

Maneta pentru ajustarea înălţimii lamei de tăiere a pânzei Maneta (15) este folosită pentru setarea înălţimii tăieturii. Prin rotirea în sensul acelor de ceasornic

coborâţi pânza şi ridicaţi-o în contrasensul acelor de ceasornic.

Opritorul cu ghidaj

Opritorul deplasabil cu ghidaj (7) se foloseşte pentru a seta distanţa în caz de tăiere repetată. Poate  folosit pentru setarea tăieturii orizontale, cât şi pentru setarea tăieturii unghiulare.

Adâncimea tăierii

Folosiţi tamponul paralel. Dacă doriţi să tăiaţi piesa de lucru în lungime. Alunecaţi tamponul paralel (7) spre partea dreaptă sau stânga a mesei (1). Puteţi regla tamponul paralel (7) pentru mărimea dorită cu ajutorul linearului de pe masa ferăstrăului (1). Strângeţi cele şuruburi (12) ca să xaţi tamponul paralel (7).

Reglarea adâncimii de tăiere

Pentru a schimba adâncimea de tăiere a discului de retezare (4), trebuie să învârtiţi mânerul (15) în direcţie contrarie cu ceea a mersului ceasului pentru a mări adâncimea de tăiere, sau în direcţia mersului ceasului pentru micşorarea adâncimii de tăierea. Adâncimea de tăiere poate  citită de pe scala de măsurare. Puteţi folosi piuliţa pentru a xa adâncimea de tăiere.

Reglarea unghiului de tăiere

Slăbiţi mânerul de xare (16) Puteţi regla masa ferăstrăului (4) la unghiul dorit prin învârtirea mânerului. Străngeţi din nou mănerele de xare (16).

Operaţiuni de tăiere

După ecare operaţiune de reglare, vă recomandăm să efectuaţi o tăiere de probă pentru vericarea mărimilor corecte. După ce aţi pornit ferăstrăul, lăsaţi ca discul de retezare să atingă turaţia maximă. În cazul prelucrării unor piese mai lungi, aveţi grijă ca părţile tăiate să nu cadă, de aceea vă recomandăm să folosiţi un suport (de ex. un suport cu rotile, etc). Înainte de a începe lucrările, luaţi măsurile de securitate!

CURĂTIRE SI INTRETINERE

! Lucrările de curăţire şi întreţinere pot  efetuate doar la maşina strict deconectată de la reţeaua electrică. ! Lucrările de reparaţii electrice pot  efectuate numai de personal calicat.

Curăţire

- Curăţaţi aparatul regulat.

- Vericaţi aspiraţia înainte de ecare lucrare.

- Tineţi curat şi interiorul maşinii. Aveţi grijă de curăţimea protectorului de motor şi a ventilatorului.

- Înlăturaţi de pe (din) maşină orice unealtă auxiliară cu care aţi efetuat lucrările de curţire.

- Înlocuiţi uneltele auxiliare deteriorate sau uzate.

Înlăturarea deranjamentelor

Nu porneşte motorul

- Aparatul nu primeşte curent: vericaţi cablurile electrice şi siguranţele.

- Cereţi sfatul unui electrician.

- Comutatorul de supraîncărcare a oprit maşina, dar el se va autoporni după un timp.

Aparatul vibrează puternic

- Maşina nu se aă pe suprafaţă netedă, vericaţi suprafaţa.

- Cauza instabilităţii poate  rumeguşul acumulat, curăţaţi interiorul maşinii, axul lui, precum şi aspiratorul.

- Pânza de ferăstrău este deteriorat. Schimbaţi-l imediat.

Suprafaţă de tăiere inegală (sub unghi drept)

- Tampoanele nu sunt xate exact. Reglaţi-le.

- Pînza de ferăstrău este împiedicată de materialul piesei de tăiat.

- Ghidajul şi echerul nu sunt la acelaşi nivel. Reglaţi-le.

Păstrarea aparatului, dacă nu este folosit timp mai îndelungat

Nu păstraţi aparatul într-un loc cu temperatură ridicată. Dacă este posibil, păstraţi dispozitivele în locuri cu temperatură şi umiditate constantă.

DATE TECHNICE

Tensiune nominală 230 V Frecventă 50 Hz Putere 2000 W S2 30min Turatie in gol 2800 min Adâncimea tăierii ø315xø30x2,8 mm Adâncimea maximă a tăierii 83mm (90°), 60mm (45°) Dimensiunea mesei 800x550 mm Mărimea unghiurilor diagonale 0-45° Greutatea 23 kg Clasa de protecţie I.

Gradul de presiune acustică măsurat după norma EN 61029: LpA (presiunea acustică) 86,5 dB (A) KpA=3 LWA (puterea acustică) 99,5 dB (A) KwA=3

! AVERTISMENT: Valoarea emisiilor de vibraţii în timpul utilizării actuale a uneltelor manuale electrice poate diferi de valoarea declarată, în funcţie de modul în care sunt utilizate instrumentele şi în funcţie de următoarele condiţii: Modul de utilizare al uneltelor electrice şi tipul materialului tăiat sau găurit. Starea şi modul de întreţinere. Exactitatea alegerii accesoriilor folosite şi asigurarea ascuţimii şi a unei stări bune. Stabilitatea prinderii mânerelor, utilizarea de echipamente antivibraţii. Folosirea adecvată a uneltelor electrice pentru scopul pentru care au fost proiectate şi respectarea procedeului de lucru în conformitate cu instrucţiunile producătorului.

-1

Atunci când acest instrument nu este utilizat corespunzător, poate provoca sindromul vibraţiei mână-braţ. ! AVERTISMENT: Pentru claricare, este necesar să se ia în considerare nivelul de acţionare a vibraţiilor în condiţiile specice de utilizare în toate componentele ciclului de funcţionare, de exemplu perioada în care uneltele manuale sunt oprite (în afara perioadei de funcţionare) şi atunci când rulează în gol, deci nu exercită o acţiune. Acest lucru poate reduce în mod semnicativ nivelul de expunere pe tot parcursul ciclului de lucru. Minimizaţi riscul inuenţei vibraţiilor, utilizaţi dălţi ascuţite, burghie şi cuţite. Păstraţi uneltele în conformitate cu aceste instrucţiuni şi asiguraţi lubrierea lor (dacă este necesar). În caz de folosire regulată a uneltelor, investiţi în echipamente antivibraţii. Nu utilizaţi instrumentele la temperaturi sub 10 ° C. Programaţi-vă lucrul astfel încât munca cu uneltele manuale electrice producătoare de vibraţii să e repartizată pe mai multe zile.

Modicări rezervate!

OCROTIREA MEDIULUI INCONJURĂTOR PRELUCRAREA DEŞEURILOR

Utilajele electrice, anexele şi ambalajele ar trebui să e returnate pentru o revaloricare care să nu dăuneze mediului înconjurător.

Nu aruncaţi aparatura elecrică la deşeurile casnice!

Conform directivei europene WEEE (2002/96/ES) cu privire la instalaţiile electrice şi electronice vechi şi aproximarea acestora în legislaţiile naţionale, predaţi instrumentele electrice nefolosibile la magazin cu ocazia cumpărării unor aparate asemănătoare sau la centrele de colectare accesibile destinate colectării şi lichidării aparatelor electrice. Aparatura electrică astfel predată va  adunată, demontată şi trimisă spre o revaloricare, astfel încât să nu afecteze mediul înconjurător. Produsul îndeplineşte exigenţele regulamentului RoHS (2002/95/EC)

GARANTIE

Conditiile de garantie se aa in documentul alăturat.

Data fabricaţiei Data fabricaţiei se poate citi din codul de fabricaţie situat pe eticheta produsului. Formatul codului de fabricaţie este AAAA-CCCC-DD-HHHHH unde CCCC este anul şi DD este luna fabricaţiei.

ES DECLARAŢIE DE CONFORMITATE

Noi, importatorul din UE

WETRA-XT, ČR s.r.o.

Náchodská 1623

193 00 Praha 9, Czech Republic

IČO: 25632833

declarăm că produsul

Tip: AE5KS200 Denumirea: FERASTRAU CIRCULAR DE MASA

Parametrii tehnici: Valori electriceii 230V~50Hz Putere 2000W Turatie in gol 2800min

Respectă toate dispoziţiile următoarelor regulamente ale Uniunii Europene:

EC Machinery Directive (MD) 2006/42/EC (98/37/EC) EC Low Voltage Directive (LVD) 2006/95/EC EC Electromagnetic Compatibility Directive (EMC) 2004/108/EC Noise directive (ND) 2005/88/EC (2000/14/ EC)

Testarea produsului şi examinarea ES a tipului au fost realizate de către rma autorizată:

TÜV SÜD Product Service GmbH, Ridlerstrasse 65, 80339, München, Germany Identication No.: 0123

Caracteristicile şi specicaţiile tehnice ale produsului corespund următoarelor norme UE:

EN 61029-1 EN 61029-2-1 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-11

Certicatele şi rezultatele testelor sunt înregistrate în următoarele certicate şi rapoarte ale testelor:

Certicat număr: Raport test număr: M8T0911 44390 514 704030514411-01

Persoana responsabilă de completarea documentaţiei tehnice:

Alexandr Herda, general manager WETRA-XT, ČR s.r.o. Náchodská 1623 193 00 Praha 9, Czech Republic

Data: 2010-07-18

-1

Alexandr Herda, general manager

Praha, 2010-07-18

Traducerea ES DECLARAŢIE DE CONFORMITATE

ZÁRUČNÍ LIST - CZ

Záruční podmínky

1. Na uvedený výrobek zn. ASIST poskytuje spol. Wetra - XT, ČR s.r.o. 24 měsíců záruku od data

prodeje.

2. Tato záruka zahrnuje bezplatnou opravu nebo výměnu vadných - poškozených částí.

3. Vzhledem k tomu, že nářadí ASIST je určeno pouze pro domácí – hobby použití, výrobce ani dovozce nedoporučují používat toto nářadí v extrémních podmínkách a pro podnikatelskou činnost.

4. Záruka nemůže být uplatněna na škody a závady zaviněné neodborným zacházením, přetížením, použitím nesprávného příslušenství, mechanickým poškozením, zásahem nepovolané osoby a

přirozeným opotřebením. Záruka se také nevztahuje na poškození z důvodu jiného použití výrobku,

než na jaký je určen.

5. Dovozce ani prodejce neodpovídají za škody způsobené neodborným zacházením a obsluhou s tímto výrobkem.

6. V případě uplatnění reklamace doporučujeme předložit doklad, kterým zákazník prokáže zakoupení výrobku,

kde bývá vyznačeno: datum prodeje, typové označení výrobku, sériové číslo, razítko prodejny a podpis

prodávajícího.

Z důvodu rychlejšího vyřízení reklamace a snadnější identikaci výrobku doporučujeme

nechat si vyplnit záruční list, který je součástí průvodní dokumentace.

7. Doporučujeme nářadí zasílat do záruční opravy s vloženým dokladem o zakoupení výrobku

(eventuálně kopií). Z výše uvedených důvodů doporučujeme přiložit vyplněný záruční

list. Výrobek zasílejte v pevném obalu (doporučujeme původní obal uzpůsobený přímo na výrobek), zabráníte tím případnému poškození při transportu.

8. Reklamaci uplatněte u prodejců, kde jste výrobek nebo nářadí zakoupili.

9. Záruční doba se prodlužuje o dobu, po kterou je výrobek nebo nářadí v záruční opravně.

10. Pokud bude servisním technikem při kontrole reklamovananého výrobku zjištěno, že závada byla způsobena nesprávným použitím výrobku a reklamace bude tudíž zamítnuta, bude oprava provedena na náklady majitele výrobku,a to pouze v případě pokud o ni požádá.

Výrobek:

Typ: Výr. číslo /série/:

Razítko a podpis:

Záznamy opravny:

Datum:

Doporučujeme při uplatnění reklamace předložit doklad o zakoupení výrobku nebo případně

Vyrobeno pro Wetra group v PRC. Sběrné místo pozáručního servisu:

záruční list.

WETRA-XT, ČR s.r.o. , Náchodská 1623. (dovozce) Praha 9, Horní Počernice

ZÁRUČNÍ LIST - SK

Záručné podmienky

1. Na uvedený výrobok zn. ASIST poskytuje spol. Wetra - XT, SR s.r.o. 24 mesiacov záruku od dátumu

predaja.

2. Táto záruka zahŕňa bezplatnú opravu alebo výmenu chybných - poškodených častí.

3. Vzhľadom k tomu, že náradie ASIST je určené výhradne pre domáce – hobby použitie, výrobca ani dovozca

nedoporučujú používať toto náradie v extrémnych podmienkach a pre podnikateľskú činnosť.

4. Záruka sa nevzťahuje na škody a závady zavinené neodborným zaobchádzaním, preťažením,

použitím nesprávneho príslušenstva, mechanickým poškodením, zásahom nepovolanej osoby a prirodzeným opotrebením. Záruka sa taktiež nevzťahuje na poškodenia z dôvodu iného použitia výrobku, než na aký je určený.

5. Dovozca ani predajca nezodpovedajú za škody spôsobené neodborných zaobchádzaním a obsluhou s

týmto výrobkom.

6. V prípade uplatňovania reklamácie je nutné predložiť doklad o zakúpení výrobku, kde musí byť vyznačený

dátum predaja, typové označenie výrobku, číslo série, razítko predajne a podpis predávajúceho. Z dôvodu čo najskoršieho vybavenia reklamácie a jednoduchšej identikácie výrobku doporučujeme nechať si vyplniť záruční list, ktorý je súčasťou sprievodnej dokumentácie.

7. Náradie zasielajte do záručnej opravy s vloženým dokladom o zakúpení výrobku (prípadne kópiu dokladu).

Z vyššie uvedených dôvodov doporučujeme priložiť vyplnení záruční list. Výrobok zasielajte v pevnom obale, (doporučujeme pôvodný obal ktorý je prispôsobený na veľkosť a tvar výrobku) zabránite tým prípadnému poškodeniu pri preprave.

8. Reklamáciu uplatňujte u predajcu, kde ste výrobok alebo náradie zakúpili.

9. Záručná doba sa predlžuje o dobu, počas ktorej je výrobok alebo náradie v záručnej oprave.

10. Pokiaľ bude servisním technikom pri kontrole reklamovananého výrobku zistené, že závada bola zpôsobená

nesprávným použitím výrobku a reklamácia bude tým pádom zamietnutá, bude oprava prevedená na náklady majiteľa výrobku, a to iba v prípade ak o to požiada.

Výrobok:

Typ: Výr. číslo /séria/:

Razítko a podpis:

Záznamy opravovne:

Dátum:

Bez predloženia dokladu o zakúpení výrobku, nebude na prípadné reklamácie braný zreteľ !

Vyrobené pre Wetra group v PRC. Zberné miesto pozáručného servisu, dovozca:

WETRA – XT, SR s.r.o.,

Nám. A. Hlinku 36/9 , 017 01 Považská Bystrica

JÓTÁLLASI BIZONYÍTVÁNY - H

A jótállási feltételek.

1. Az adott ASIST márkájú termékre a Wetra – XT, HU Kft. társaság 24 hónap garanciát nyújt az

értékesítés napjától számítva.

2. E garancia tartalmazza a hibás - sérült részek térítés mentes javítását, illetve cseréjét.

3. Figyelemmel arra, hogy az ASIST szerszámok házi – hobbi célra vannak tervezve, sem a gyártó, sem

az importőr nem ajánlják a szerszámokat szélsőséges feltételek közt, magas igénybevétel mellett használni.

4. A garancia nem vonatkozik olyan meghibásodásokra és károkra, amelyeket szakszerűtlen használat,

vagy túlterhelés okozott, továbbá a nem megfelelő tartozékok használata, mechanikus sérülés vagy avatatlan személy beavatkozása okozott, illetve a természetes elhasználódásra. A garancia szintén nem vonatkozik a termék, az eredeti rendeltetésétől eltérő, más célra való használatából származó sérülésre.

5. Sem az importőr, sem az értékesítő nem felel a szakszerűtlen használat és kezelés okozta károkért.

6. A reklamáció érvényesítése esetén be kell mutatni azt a bizonylatot, amellyel az ügyfél igazolja a termék

megvásárlását. A bizonylaton szerepelnie kell a következőknek: eladás dátuma, a termék típusjelölése, sorozatszáma, az értékesítőhely pecsétje és az eladó aláírása. A reklamáció lehető leggyorsabb intézése érdekében, valamint a termék egyszerű azonosítása céljából ajánljuk a garanciális levél kitöltését, amely a kísérő dokumentáció része.

7. A szerszámokat garanciális javításra, együtt a rendesen kitöltött beszerzési bizonylattal (esetleg ennek

másolatával) együtt küldjük. A fenn említett okokból ajánljuk mellékelni a garanciális levezet is. A terméket kemény csomagolásban kérjük küldeni (legjobb ha az eredeti csomagolásban, amely megfelel a termék alakjának és méretének), hogy meggátoljuk a sérülését a szállítás folyamán.

8. A reklamációt annál az értékesítőnél kell érvényesíteni, ahol termék, vaqy a szerzsám megvásárlásra került.

9. A jótállási idő meghosszabbodik azzal az idővel, amely alatt a berendezés, vagy a szerszám

javítás alatt volt.

10. Ha a reklamált termék ellenőrzése során megállapítást nyer, hogy a meghibásodást a termék

helytelen használata okozta és ezért a reklamáció elutasításra kerül, a javítás költségeit a termék tulajdonosa köteles megzetni, amennyiben kéri a javítást.

Temék:

Tipus Gyártási szám /sorozat/:

Bélyegző és aláírás:

Szervis bejegyzése:

Datum:

A beszerzési bizonylat benyújtása nélkül, az esetleges reklamációk nem lesznek gyelembe véve !!!

A Wetra group részére gyártva PRC-ben. A garancián túli javítások gyűjtőhelye, importőr:

Wetra-XT, HU Kft. , 2330 Dunaharaszti Ipari park északi terület Pf.:62 (V&T logisztikai központ)

CERTIFICAT DE GARANTIE - RO

Produsul:………………………………….....……………. Model:………………….......................................…

Serie:…………………………….....................................

TERMEN DE GARANTIE 24 luni Data vanzarii:…………………...............................

Achitat cu factura nr:……………..............................…. Din data de …………………………….............…..

Vindut prin………………………….......................……..

Adresa……………………………..............................…. Tel………………………………………................…

In conformitate cu prevederile legale in vigoare, SC.WETRA-XT GRUP SRL, garanteaza ca produsele comercializate corespund documentelor de calitate ale furnizorului extern si standarelor inscrise in buletinele de incercari / certicatele tip existente la sediul rmei. S-a efectuat proba de functionare a aparatului, s-au predate instructiunile de instalare, utilizare si intretinere – in limba romana, toate accesoriile, s-a prezentat modul de utilizare si s-a predate aparatul in perfecta stare de functionare ; s-a vericat corectitudinea datelor inscrise in certicatul de garantie. Drepturile consumatorului sunt in conformitate cu legea 449/2003 si O.G. 21/92 modifcata si completata de O.G. 58/2000 si nu numai . Durata medie de utilizare a aparatului este de 3 ani.

ATENTIE !

Produsele au fost concepute si fabricate pentru a  utilizate EXCLUSIV in scopuri casnice, nu sunt garantate pentru activitati profesionale ( ateliere specializate, servicii catre populatie, restaurante, etc ).

CUMPARATOR:

ADRESA :

CALITATE :

TELEFON :

Semnatura si stampila vinzatorului:_______________________________ Importator: SC WETRA-XT Grup s.r.l Str. OLTETULUI Nr. 15 , Sector 2, BUCURESTI postal code no. 023 818, Romania

Semnatura si stampila importatorului:_____________________________

Fabricat în PRC pentru grupul Wetra.

CONDITII DE GARANTIE:

1. In cazul solicitarilor de reparatii in garantie, cumparatorul este obligat sa prezinte certicatul de garantie impreuna cu chitanta / factura originala de cumparare a aparatului.

2. Perioada de garantie acordata de fabricant pentru aparatele mentionate pe factura / chitanta de functionare este de 24 luni si decurge dela data cumpararii.

3. Garantia nu se extinde asupra accesoriilor si consumabilelor produselor, precum nici asupra tuturor ansamblurilor casabile ci intra in componenta produselor achizitionate.Deasemeni garantia nu acopera lipsa unui accesoriu sau parti a produsului, lipsa constatata dupa achizitionarea acestuia.

4. Durata termenului de garantie se prelungeste cu timpul scurs de la data la care consumatorul a reclamat defectarea produsului si pina la data repunerii acestuia in stare de functionare.

5. Deteriorari de genul zgirieturilor sau rupturilor elementelor demontabile sau nedemontabile, care nu au fost aduse la cunostinta vinzatorului in momentul achizitionarii, nu intra in garantie.

PIERDEREA GARANTIEI :

Garantia se pierde la indeplinirea oricareia dintre conditiile de mai jos:

1. Neprezentarea la solicitarea reparatiei a chitantei / facturii originale de cumparare a produsului, insotita de prezentul certicate de garantie avind toate rubricile completate.

2. Nerespectarea de catre cumparator a conditiilor de transport , manipulare, instalare, utilizare si intretinere precizate in prospectele si instructiunile ce insotesac produsul la livrare si de care cumparartorul a luat cunostiinta.

3. Constatarea de catre specialistii rmei a faptului ca defectul reclamat se datoreaza vinei

Am luat cunostinta de modul correct de utilizare al aparatului si de clauzele de garantie.

Semnatura client :

cumparatorului.

4. Incredintarea produsului spre a  reparat altor persoane / rme neautorizate.

5. Utilizarea produsului in alt regim decit cel casnic, pentru activitati profesionale ca:spalatorii auto, ateliere specializate, rme de prestari servicii catre populatie, etc.

6. Modicarea/ desigilarea aparatului de catre persoane necalicate / neautorizate.

7. Constatarea ca, din vina clientului, seria de pe produs este stearsa.

IMPORTANT !

Reparatiile necorespunzatoare effectuate asupra apartului pot afecta securitatea acestuia si pot produce defectiuni iremediabile. Pentru a evita aceste situatii, recomandam efectuarea oricaror reparatii / vericari in exclusivitate la centrele autorizate de catre IMPORTATOR.

Adrese SERVICE pentru perioada de garantie si post garantie :

Localitate Denumire rma Adresa Tel / Fax

Bacau SC GEFINA SRL

Bacau SC MENTOR ELECTRIC SRL STR. 9 MAI NR. 21

Baia Mare SC ONEDIN SRL STR.FLORILOR nr. 3/78

Brasov

Bucuresti

Buzau SC ELECTRONICA ELVO SRL Bdul.Unirii bl.126 ap.1 parter Tel:0238-712522

Carei PF PASZTI MIHAI

Cluj Napoca TELEZIMEX SA Str.Izlazului nr.18

Constanta SC DIMOS IMPEX SRL Str.Bucuresti 26A

Craiova SC STITECH SRL Str.Craiovita Noua bl.15 parter Tel:0251-414854

Craiova

Galati SC AMARDI SRL Str.Traian nr. 64 bl.G parter

Iasi SC SAT SRL Str.Stefan cel Mare 11-13

Onesti SC GEFINA SRL Str,Victor Babes nr. 16 Tel:0234-320749

Oradea SC UMISERV 13 SRL Str.Pitestilor nr. 16 Tel:0259-420000

Pitesti SC BRIDEL SRL

Pitesti SC SERVICE PLUS SRL

Ploiesti SC DIADVOX SRL Str.Jepilor nr. 2 Tel:0244-593251

Sibiu SC HOBBY ELECTRONICE SRL Str.9 MAI nr. 35 Tel:0269-241141

Suceava SC CRISTOFAN SRL Str.Mihai Viteazu 37 Tel:0744272683

Tg.Mures SC EURANIS SERVICE SRL Bdul.1848 nr. 23B Tel:0265-262509

Tg.Mures SC ALTISAN SERVICE TEAM SRL Piata BOLYAI nr. 9 ap. 2 Tel:0265-266445

Timisoara SC SERVICE SOLUTIONS SRL Str.Mircea cel Batrin 24 Tel:0256214877

SC AUSTRIA GENERAL INVEST SRL

SC ELECTRONICA SERVICE AV SRL

STR.VICTOR BABES NR16 ONESTI

Bdul.SATURN 32

Bdul.Dimitrie Pompei nr. 8, cladirea FEPER – sector 2

Str.Mihai Viteazu nr. 13 bl.MV13 ap12

Str.Bazlac nr. 8 Tel:0251-546562

Str.Pictor Nicolae Grigorescu Complex 2 Cocosi Cartier Trivale bl.P1 sc.B parter

Tel:0234-320749

Tel:0234-531938 Fax:0234-546728

Tel:0262-221016 Tel-Fax:0262-224850

Tel/Fax:0268-311360, 326606 Mobil:0722516816

Tel/Fax:021-2427636

Tel:0261-861018

Tel:0264-425250 Fax:0264-425106

Tel:0241-690277, 692417 Fax: 0241-548211

Tel:0236-312200 Fax:0236-312648

Tel:0232-264389 Fax:0232-214621

Tel:0248-218218 Fax:0248-215450

Tel:0248-271616

REPARATII EFECTUATE IN PERIOADA DE GARANTIE:

DATA

INTRARII

DATA IESIRII CONSTATARI REMEDIERI LUCRATOR

SEMNATURA

CLIENT

CZ- Seznam částí SK- Zoznam častí H - Reszek jegyzéke RO- Lista componentelor

no. Název Názov Elnevezés Denumire

1 Šroub Skrutka Csavar Şurub 2 Podložka Podložka Alátét Şaibă 3 Matice Matica Anyacsavar Piuliţă 4 Podpěra Podpera Támasz Sprijin 5 Prodlužovací stůl Predlžovací stôl Kiegészítő asztal Masă complementară 6 Šroub Skrutka Csavar Şurub 7 Podložka Podložka Alátét Şaibă 8 Objímka na odsátí prachu Objímka na odsávanie prachu Foglalat a por elszívásához. Fanta de evacuare a prafului 9 Trubice Trubica Csövek Ţevi 10 Ochranný kryt Ochranný kryt Köpeny Scut protector 11 Ochranný kryt Ochranný kryt Köpeny Scut protector 12 Šroub Skrutka Csavar Şurub 13 Šroub Skrutka Csavar Şurub 14 Šroub Skrutka Csavar Şurub 15 Šroub Skrutka Csavar Şurub 16 Šroub Skrutka Csavar Şurub 17 Šroub Skrutka Csavar Şurub 18 Vodící lišta Vodiaca lišta Vezető lista Panou glisant 19 Stupnice Stupnica Skála Scară 20 Základová deska Základová doska Alaplap Placă de bază 21 Šroub Skrutka Csavar Şurub 22 Matice Matica Anyacsavar Piuliţă 23 Deska Doska Lap Placă 24 Šroub Skrutka Csavar Şurub 25 Kolík Kolík Pálcika Beţişor 26 Pružina Pružina Rugó Arc 27 Rukojeť Rukoväť Markolat Mâner 28 Šroub Skrutka Csavar Şurub 29 Noha Noha Láb Picior de sprijin 30 Vypínač Vypínač Kapcsoló Întrerupător 31 Šroub Skrutka Csavar Şurub 32 Držák Držiak Fogantyú Mâner 33 Tyč Tyč Rúd Tijă 34 Šroub Skrutka Csavar Şurub 35 Podložka Podložka Alátét Şaibă 36 Držák Držiak Fogantyú Mâner 37 Matice Matica Anyacsavar Piuliţă 38 Blok Blok Blok Blok 39 Podpěra Podpera Támasz Sprijin 40 Podpěra Podpera Támasz Sprijin 41 Noha Noha Láb Picior de sprijin 42 Pojistný kroužek Poistný krúžok Biztosító karika Inel de siguranţă 43 Podložka Podložka Alátét Şaibă 44 Deska Doska Lap Placă 45 Podložka Podložka Alátét Şaibă 46 Kolečko Kolečko Kerék Roată 47 Oska Oska Tengely Ax 48 Deska Doska Lap Placă 49 Šroub Skrutka Csavar Şurub 50 Box Box Box Box 51 Šroub Skrutka Csavar Şurub 52 Svorka Svorka Csíptető Clemă

CZ- Seznam částí SK- Zoznam častí H - Reszek jegyzéke RO- Lista componentelor

no. Název Názov Elnevezés Denumire

53 Matice Matica Anyacsavar Piuliţă 54 Svorka Svorka Csíptető Clemă 55 Kondenzátor Kondenzátor Kondenzátor Condensator 56 Rozvodová skříň Rozvádzacia skrinka Elosztó szekrény Cutie de racord 57 Svorka Svorka Csíptető Clemă 58 Svorka Svorka Csíptető Clemă 59 Matice Matica Anyacsavar Piuliţă 60 Šroub Skrutka Csavar Şurub 61 Pružná podložka Pružná podložka Rugalmas alátét Şaibă elastică 62 Podložka Podložka Alátét Şaibă 63 Kryt Kryt Köpeny Carcasă 64 Usměrňovač ventilátoru Usmernovač ventilátoru A ventilátor terelője Deectorul ventilatorului 65 Šroub Skrutka Csavar Şurub 66 Pružná podložka Pružná podložka Rugalmas alátét Şaibă elastică 67 Kryt Kryt Köpeny Carcasă 68 - - - 69 Ložisko Ložisko Csapágy Rulment 70 Kryt Kryt Köpeny Carcasă 71 Stator Stator Sztator Stator 72 Rotor Rotor Rotor Rotor 73 Klín Klin Ék Pană 74 - - - 75 - - - 76 Ložisko Ložisko Csapágy Rulment 77 Kryt Kryt Köpeny Carcasă 78 Šroub Skrutka Csavar Şurub 79 Ochranný kryt Ochranný kryt Köpeny Scut protector 80 Matice Matica Anyacsavar Piuliţă 81 Šroub Skrutka Csavar Şurub 82 Podložka Podložka Alátét Şaibă 83 Stupnice Stupnica Skála Scară 84 Kryt Kryt Köpeny Carcasă 85 Kryt Kryt Köpeny Carcasă 86 Kryt Kryt Köpeny Carcasă 87 Kolečko Kolečko Kerék Roată 88 Šroub Skrutka Csavar Şurub 89 Podložka Podložka Alátét Şaibă 90 Matice Matica Anyacsavar Piuliţă 91 Kryt Kryt Köpeny Carcasă 92 Podložka Podložka Alátét Şaibă 93 Šroub Skrutka Csavar Şurub 94 Šroub Skrutka Csavar Şurub 95 Pouzdro Púzdro Tok Carcasă 96 Deska Doska Lap Placă 97 Matice Matica Anyacsavar Piuliţă 98 Šroub Skrutka Csavar Şurub 99 Deska Doska Lap Placă 100 Deska Doska Lap Placă

CZ- Seznam částí SK- Zoznam častí H - Reszek jegyzéke RO- Lista componentelor

no. Název Názov Elnevezés Denumire

101 Deska Doska Lap Placă 102 Matice Matica Anyacsavar Piuliţă 103 Kolík Kolík Pálcika Beţişor 104 Podložka Podložka Alátét Şaibă 105 Pojistný kroužek Poistný krúžok Biztosító karika Inel de siguranţă 106 Deska Doska Lap Placă 107 Držák Držiak Tartó Suport 108 Matice Matica Anyacsavar Piuliţă 109 Matice Matica Anyacsavar Piuliţă 110 Tyč Tyč Rúd Tijă 111 Šroub Skrutka Csavar Şurub 112 Šroub Skrutka Csavar Şurub 113 Rukojeť Rukoväť Markolat Mâner 114 Rukojeť Rukoväť Markolat Mâner 115 Stupnice Stupnica Skála Scară 116 Ukazatel Ukazovateľ Jelző Indicator 117 Příruba Príruba Perem Margine 118 Kotouč pily Plát píly Fűrészlap Ferăstrău 119 Příruba Príruba Perem Margine 120 Šroub Skrutka Csavar Şurub 121 Šroub Skrutka Csavar Şurub 122 Deska Doska Lap Placă 123 Šroub Skrutka Csavar Şurub 124 Držák Držiak Tartó Suport 125 Deska Doska Lap Placă 126 Podložka Podložka Alátét Şaibă 127 Ukazatel Ukazovateľ Jelző Indicator 128 Šroub Skrutka Csavar Şurub 129 Kryt Kryt Köpeny Carcasă 130 Vodíci lišta Vodiaca lišta Vezető léc Ţeavă conductoare 131 Kryt Kryt Köpeny Carcasă 132 Uzávěr rukojeti Uzáver rukoväte A markolat zárja Blocarea mânerului 133 Rukojeť Rukoväť Markolat Mâner 134 Podložka Podložka Alátét Şaibă 135 Šroub Skrutka Csavar Şurub 136 Šroub Skrutka Csavar Şurub 137 Vodíci lišta Vodiaca lišta Vezető léc Ţeavă conductoare 138 Stupnice Stupnica Skála Scară 139 Matice Matica Anyacsavar Piuliţă 140 Šroub Skrutka Csavar Şurub 141 Šroub Skrutka Csavar Şurub 142 Svorka Svorka Csíptető Clemă 143 Vodíci lišta Vodiaca lišta Vezető léc Ţeavă conductoare 144 Klíč Kľúč Kulcs Cheie 145 Klíč Kľúč Kulcs Cheie 146 Štítek Štítok Címke Etichetă 147 Blok Blok Blok Blok 148 Kolečko Kolečko Kerék Roată 149 Pružina Pružina Rugó Arc 150 Kolík Kolík Pálcika Beţişor

CZ- Montážní schéma, SR- Montážna schéma,

H - Szerelési ábra, RO- Desen de montare,

www.wetra-xt.com

Asist AE5KS200 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
