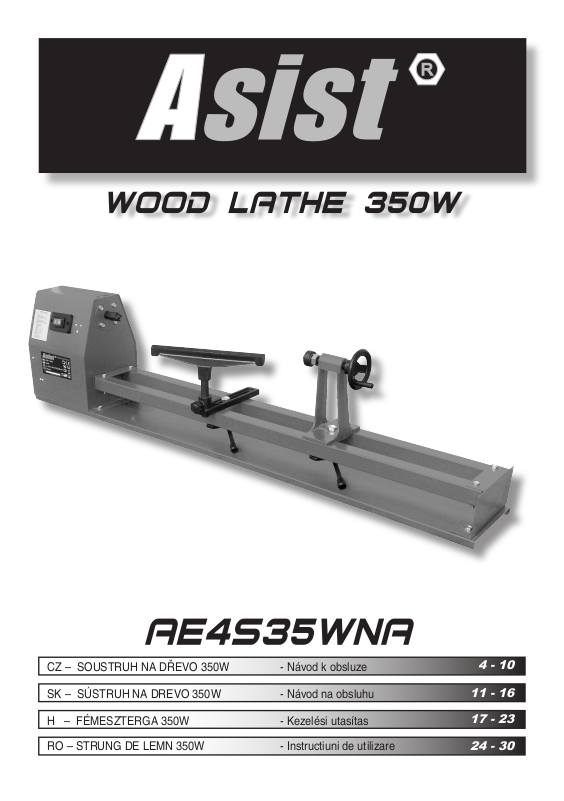

CZ – SOUSTRUH NA DŘEVO 350W - Návod k obsluze

SK – SÚSTRUH NA DREVO 350W - Návod na obsluhu

H – FÉMESZTERGA 350W - Kezelési utasítas

4 - 10

11 - 16

17 - 23

RO – STRUNG DE LEMN 350W - Instructiuni de utilizare

24 - 30

SYMBOLS

Read operating instructions before use Před prvním použitím si pročtěte návod k obsluze Pred prvím použitím si prečítajte návod na použitie Beüzemelés előtt olvassa el a használati utasítást Cititi cu atentie instructiunile inainte de a folosi produsul

Warning Nebezpečí Nebezpečie Figyelmeztetés Atentie

Wear ear protection Používejte ochranu sluchu Používajte ochranu sluchu Használjon fülvédőt Folositi protectie fonica

Wear eye protection Používejte ochranu zraku Používajte ochranu zraku Használjon védőszemüveget Folositi ochelari de protectie

Wear dust mask Používejte ochrannou dýchací roušku Používajte ochrannú dýchaciu rúžku Használjon porvédő maszkot Folositi masca impotriva prafului

Double insulation Dvojitá izolace Dvojitá izolácia Dupla szigetelés Dubla izolare

Originální návod

AE4S35WNA -

OBECNÉ BEZPEČNOSTNÍ POKYNY

Tyto bezpečnostní pokyny si pečlivě prostudujte, zapamatujte a uschovejte

UPOZORNĚNÍ: Při používání elektrických strojů a elektrického nářadí je nutno respektovat a dodržovat následující bezpečnostní pokyny z důvodů

ochrany před úrazem elektrickým proudem, zraněním osob a nebezpečím vzniku požáru. Výrazem „elektrické nářadí“ je ve všech níže uvedených pokynech myšleno jak elektrické nářadí napájené ze sítě (napájecím kabelem), tak nářadí napájené z baterií (bez napájecího kabelu).

1. Pracovní prostředí

a) Udržujte pracovní prostor v čistém stavu a dobře osvětlen. Nepořádek a tmavá místa na pracovišti bývají příčinou úrazů. Ukliďte nářadí, které právě nepoužíváte. b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím vzniku požáru

nebo výbuchu, to znamená v místech, kde se vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí vzniká na komutátoru jiskření, které může být příčinou vznícení prachu nebo výparů. c) Při používání el. nářadí zamezte přístupu nepovolaných osob, zejména dětí, do pracovního prostoru! Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností. V žádném případě nenechávejte el. nářadí bez dohledu. Zabraňte zvířatům přístup k zařízení.

2. Elektrická bezpečnost

a) Vidlice napájecího kabelu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy jakýmkoliv způsobem neupravujte vidlici. K nářadí, které má na vidlici napájecího kabelu ochranný kolík, nikdy nepoužívejte rozdvojky ani jiné adaptéry. Nepoškozené vidlice a odpovídající zásuvky omezí nebezpečí úrazu elektrickým proudem. Poškozené nebo zamotané napájecí kabely zvyšují nebezpečí úrazu elektrickým proudem. Pokud je síťový kabel poškozen, je nutno jej nahradit novým síťovým kabelem, který je možné získat v autorizovaném servisním středisku nebo u dovozce. b) Vyvarujte se dotyku těla s uzemněnými předměty, jako např. potrubí, tělesa ústředního topení, sporáky a chladničky. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo spojeno se zemí. c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Elektrického nářadí se nikdy nedotýkejte mokrýma rukama. Elektrické nářadí nikdy neumývejte pod tekoucí vodou ani ho neponořujte do vody. d) Nepoužívejte napájecí kabel k jinému účelu, než pro jaký je určen. Nikdy nenoste a netahejte elektrické nářadí za napájecí kabel. Nevytahujte vidlici ze zásuvky tahem za kabel. Zabraňte mechanickému poškození elektrických kabelů ostrými nebo horkými předměty. e) El. nářadí bylo vyrobeno výlučně pro napájení střídavým el. proudem. Vždy zkontrolujte, že elektrické napětí odpovídá údaji uvedenému na typovém štítku nářadí. f) Nikdy nepracujte s nářadím, které má poškozený el. kabel nebo vidlici, nebo spadlo na zem a je jakýmkoliv způsobem poškozené. g) V případě použití prodlužovacícho kabelu vždy zkontrolujte, že jeho technické parametry odpovídají údajům uvedeným na typovém štítku nářadí. Je-li elektrické nářadí používáno venku, používejte prodlužovací kabel vhodný pro venkovní použití. Při použití prodlužovacích bubnů je nutné je rozvinout, aby nedocházelo k přehřátí kabelu. h) Je-li elektrické nářadí používáno ve vlhkých prostorech nebo venku, je povoleno jej používat pouze, pokud je zapojeno do el. obvodu s proudovým chráničem ≤30 mA. Použití el. obvodu s chráničem /RCD/ snižuje riziko úrazu elektrickým proudem. i) Ruční el. nářadí držte výhradně za izolované plochy určené k uchopení, protože při provozu může dojít ke kontaktu řezacího či vrtacího příslušenství se skrytým vodičem nebo s napájecí šňůrou nářadí.

3. Bezpečnost osob

a) Při používání elektrického nářadí buďte pozorní a ostražití, věnujte maximální pozornost činnosti, kterou právě provádíte. Soustřeďte se na práci. Nepracujte s elektrickým nářadím pokud jste unaveni, nebo jste-li pod vlivem drog, alkoholu nebo léků. I chvilková nepozornost při používání elektrického nářadí může vést k vážnému poranění osob. Při práci s el. nářadím nejezte, nepijte a nekuřte. b) Používejte ochranné pomůcky. Vždy používejte ochranu zraku. Používejte ochranné prostředky odpovídající druhu práce, kterou provádíte. Ochranné pomůcky jako např. respirátor, bezpečnostní obuv s protiskluzovou úpravou, pokrývka hlavy nebo ochrana sluchu používané v souladu s podmínkami práce snižují riziko poranění osob. c) Vyvarujte se neúmyslného zapnutí nářadí. Nepřenášejte nářadí, které je připojeno k elektrické síti, s prstem na spínači nebo na spoušti. Před připojením k elektrickému napájení se ujistěte, že spínač nebo spoušť jsou v poloze „vypnuto“. Přenášení nářadí s prstem na spínači nebo zapojování vidlice nářadí do zásuvky se zapnutým spínačem může být příčinou vážných ůrazů. d) Před zapnutím nářadí odstraňte všechny seřizovací klíče a nástroje. Seřizovací klíč nebo nástroj, který zůstane připevněn k otáčející se části elektrického nářadí může být příčinou poranění osob. e) Vždy udržujte stabilní postoj a rovnováhu. Pracujte jen tam, kam bezpečně dosáhnete. Nikdy nepřeceňujte vlastní sílu. Nepoužívejte elektrické nářadí, jste-li unaveni. f) Oblékejte se vhodným způsobem. Používejte pracovní oděv. Nenoste volné oděvy ani šperky. Dbejte na to, aby se vaše vlasy, oděv, rukavice nebo jiná část vašeho těla nedostala do přílišné blízkosti rotujících nebo

rozpálených částí el.nářadí. g) Připojte zařízení k odsávání prachu. Jestliže má nářadí možnost připojení zařízení pro zachycování nebo odsávání prachu, zajistěte, aby došlo k jeho řádnému připojení a používání. Použití těchto zařízení může omezit nebezpečí vznikající prachem. h) Pevně upevněte obrobek. Použijte truhlářskou svěrku nebo svěrák pro upevnění dílu, který budete obrábět. i) Nepoužívejte elektrické nářadí pokud jste pod vlivem alkoholu, drog, léků nebo jiných omamných či návykových látek.

4. Používání elektrického nářadí a jeho údržba

a) El. nářadí vždy odpojte z el. sítě v případě jakéhokoliv problému při práci, před každým čistěním nebo údržbou, při každém přesunu a po ukončení práce! Nikdy nepracujte s el. nářadím, pokud je jakýmkoliv způsobem poškozené. b) Pokud začne nářadí vydávat abnormální zvuk nebo zápach, okamžitě ukončete práci. c) Elektrické nářadí nepřetěžujte. Elektrické nářadí bude pracovat lépe a bezpečněji, pokud jej budete provozovat v otáčkách, pro které bylo navrženo. Používejte správné nářadí, které je určeno pro danou činnost. Správné nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo zkonstruováno. d) Nepoužívejte elektrické nářadí, které nelze bezpečně zapnout a vypnout ovládacím spínačem. Používání takového nářadí je nebezpečné. Vadné spínače musí být opraveny certikovaným servisem. e) Odpojte nářadí od zdroje elektrické energie předtím, než začnete provádět jeho seřizování, výměnu příslušenství nebo údržbu. Toto opatření zamezí nebezpečí náhodného spuštění. f) Nepoužívané elektrické nářadí ukliďte a uschovejte tak, aby bylo mimo dosah dětí a nepovolaných osob. Elektrické nářadí v rukou nezkušených uživatelů může být nebezpečné. Elektrické nářadí skladujte na suchém a bezpečném místě. g) Udržujte elektrické nářadí v dobrém stavu. Pravidelně kontrolujte seřízení pohybujících se částí a jejich pohyblivost. Kontrolujte zda nedošlo k poškození ochranných krytů nebo jiných částí, které mohou ohrozit bezpečnou funkci elektrického nářadí. Je-li nářadí poškozeno, před dalším použitím zajistěte jeho řádnou opravu. Mnoho úrazů je způsobeno špatně udržovaným elektrickým nářadím. h) Řezací nástroje udržujte ostré a čisté. Správně udržované a naostřené nástroje usnadňují práci, omezují nebezpečí zranění a práce s nimi se snáze kontroluje. Použití jiných příslušenství než těch, která jsou uvedena v návodu k obsluze mohou způsobit poškození nářadí a být příčinou zranění. i) Elektrické nářadí, příslušenství, pracovní nástroje atd. používejte v souladu s těmito pokyny a takovým způsobem, který je předepsán pro konkrétní elektrické nářadí a to s ohledem na dané podmínky práce a druh prováděné práce. Používání nářadí k jiným účelúm, než pro jaké je určeno, může vést k nebezpečným situacím.

5. Používání akumulátorového nářadí a) Před vložením akumulátoru se přesvědčte, že je vypínač v poloze „0-vypnuto“. Vložení akumulátoru do zapnutého nářadí může být příčinou nebezpečných situací. b) K nabíjení akumulátorů používejte pouze nabíječky předepsané výrobcem. Použití nabíječky pro jiný typ akumulátoru může mít za následek jeho poškození a vznik požáru. c) Používejte pouze akumulátory určené pro dané nářadí. Použití jiných akumulátorů může být příčinou zranění nebo vzniku požáru. d) Pokud není akumulátor používán, uchovávejte ho odděleně od kovových předmětů jako jsou svorky, klíče, šrouby a jiné drobné kovové předměty, které by mohly způsobit spojení jednoho kontaktu akumulátoru s druhým. Zkratování akumulátoru může zapříčinit zranění, popáleniny nebo vznik požáru. e) S akumulátory zacházejte šetrně. Při nešetrném zacházení může z akumulátoru uniknout chemická látka. Vyvarujte se kontaktu s touto látkou a pokud i přesto dojde ke kontaktu, vymyjte postižené místo proudem tekoucí vody. Pokud se chemická látka dostane do očí, vyhledejte ihned lékařskou pomoc. Chemická látka z akumulátoru může způsobit vážná poranění.

6. Servis

a) Nevyměňujte části nářadí, neprovádějte sami opravy, ani jiným způsobem nezasahujte do konstrukce nářadí. Opravy nářadí svěřte kvalikovaným osobám. b) Každá oprava nebo úprava výrobku bez oprávnění naší společnosti je nepřípustná (může způsobit úraz, nebo škodu uživateli). c) Elektrické nářadí vždy nechte opravit v certikovaném servisním středisku. Používejte pouze originální nebo doporučené náhradní díly. Zajistíte tak bezpečnost Vaši i Vašeho nářadí.

SOUSTRUH NA DŘEVO

350W

DOPLŇUJÍCÍ BEZPEČNOSTNÍ POKYNY

Před použitím si prosím přečtěte tyto bezpečnostní pokyny a pečlivě je uschovejte.

! - Tento symbol označuje nebezpečí zranění, nebo poškození zařízení .

! V případě nedodržení pokynů uvedených v této

příručce, hrozí riziko úrazu. Tento soustruh na dřevo odpovídá platným technickým předpisům a normám.

! Se soustruhem nedovolte manipulovat dětem. Zabraňte zvířatům přístup k zařízení. ! Nenechávejte jakékoliv el. zařízení bez dohledu pokud je v blízkosti dětí. ! Soustruh vždy odpojte od el. sítě v případě jakéhokoliv problému při práci, před každým čistěním nebo údržbou, při každém přesunu a pokud stroj nepoužíváte! ! Při práci se soustruhem nejezte, nepijte a nekuřte. ! Dbejte na to, aby se vaše prsty, oděv, vlasy nebo jiná část vašeho těla nedostala do přílišné blízkosti rotujících nebo rozpálených částí, pokud je soustruh zapnutý. ! Nedotýkejte se rozpálených částí zařízení nebo obráběného materiálu. ! Ujistěte se, že řezný nůž není poškozený a je řádně naostřený. ! Soustruh nikdy neumísťujte do blízkosti hořlavých látek. Napájecí kabel veďte vždy ze zadní strany stroje.

! Pokud při obrábění materiálu dochází k tvorbě prachu, noste respirátor a ochranné brýle. Noste ochranné brýle, které odpovídají DIN standardu 58214. Při používání zařízení bez ochrany zraku hrozí riziko zasažení cizím tělesem (např. úlomky nebo třísky). Toto může způsobit trvalé poškození zraku. Používání ochranných brýlí, které neodpovídají DIN standardu, může vést k vážnému zranění z důvodu možného roztříštění ochranného skla. Při práci se strojem noste předepsaný ochranný oděv. Rotující vřeteno s upnutým materiálem by mohlo zachytit volnou část vašeho oděvu. V případě dlouhých vlasů je nutné používat ochrannou pokrývku hlavy. Předtím než se rozhodnete namontovat nebo demontovat nůž, vypněte soustruh a vytáhněte vidlici ze zásuvky. Zabráníte tak náhodnému spustění zařízení. ! Používejte pouze odpovídající řezné nástroje (nože) doporučené výrobcem. Nikdy nepoužívejte tupé nebo poškozené nože. Používejte výhradně ostré nože bez poškození. Nepoužívejte nástroje, jejichž stopky jsou poškozeny nebo deformovány či vyoseny jiným směrem. ! Nikdy nepoužívejte nástroje, které mají jiný rozměr nebo parametry, než jsou uvedeny v tomto návodu. ! Nikdy nedržte materiál v ruce. Ujistěte se, že materiál, který chcete opracovávat je pevně uchycen. Obráběnou součást vždy upevněte do vřetena a pevně dotáhněte. Při nedostatečném upevnění obráběného

materiálu může dojít k jeho uvolnění a následnému nekontrolovatelnému vymrštění do prostoru. ! Při práci se nikdy nepřibližujte prsty k řeznému nástroji. Kdyby došlo k nečekanému posunu materiálu, mohlo by dojít ke zranění. ! Nikdy neztrácejte pozornost, zvláště při rutinním používání, pokud používáte stroj častěji. Pamatujte si, že malá neopatrnost může vést během zlomku sekundy k vážnému zranění. ! Nezapínejte stroj pokud pohybujete některou z jeho částí.

! Zkontrolujte všechny pohybující se části, zda nejsou vyoseny nebo zohýbáné, případně zda nejsou jinak poškozeny, nebo zda neexistují jiné okolnosti, které by měly vliv na bezpečný provoz zařízení. Pokud je stroj poškozený, před dalším použitím jej dejte opravit. ! Po výměně řezných nástrojů nebo po seřizování se ujistěte, že je pevně utažená jak matice vřetene tak ostatní seřizovací součásti. Nikdy nezačínejte pracovat, pokud je řezný nástroj zaveden v materiálu. ! Používejte pouze příslušenství doporučené výrobcem zařízení. ! Před každým použitím zkontrolujte správnou funkci krytu. Odstraňte všechen prach, špony a jiné cizí předměty, které by mohly mít vliv na přesný chod soustruhu.

- Pro odstraňování špon a pilin používejte výhradně kartáč nebo jiný k tomu určený nástroj. Nikdy špony neodstraňujte holýma rukama. Špony a piliny odstraňujte pouze tehdy, když je stroj vypnutý. Před spuštěním stroje se ujistěte, že všechny ochranné kryty jsou plně funkční a na svém místě. Ujistěte se, že místo usazení stroje je dostatečně pevné na to, aby uneslo váhu stroje včetně obráběného materiálu, aby stroj stál vždy stabilně a aby toto místo bylo schopno pohlcovat vibrace přenášené strojem. Všechny ložiskové části stroje musí být dobře namazány z důvodu menší třecí síly a ochrany proti korozi. Před prvním použitím stroj vyčistěte pomocí vhodného ekologického čistícího prostředku. Tento stroj nesmí být používán pro obrábění jakýchkoliv materiálů, které jsou toxické nebo produkují zdraví škodlivý prach.

Upozornění! Při přerušení práce z důvodu výpadku el. energie vypněte zařízení ihned, jakmile se přeruší jeho chod. Stroj smí být napájen pouze jednofázovým proudem 230V/50Hz. Elektrický obvod domu musí být jištěn 16A jističem

Správná manipulace se zařízením: Váha soustruhu je 34 kg. Doporučujeme proto manipulovat se soustruhem za pomoci vhodného zvedacího zařízení. Pokud se obsluha rozhodne přenášet stroj bez zvedacího zařízení, musí si být jistá, že váhu stroje zvládne a musí při tom dbát na svoji osobní bezpečnost.

Před spuštěním zařízení se ujistěte, že jste použili vhodné mazivo. Také se ujistěte, že všechny obrobky jsou na svém místě.

Neupevňujte ani nenastavujte obrobky či rotující části

d e

zařízení klíčem ani jiným způsobem, je-li soustruh zapnutý,. Pokud je stroj v pohybu, nepoužívejte v jeho blízkosti žádné jiné řezné nástroje. Nezkoušejte ostří řezného nástroje rukou. Při práci vždy stůjte ve stabilní poloze. Nestůjte v linii řezného nástroje. Zlomený řezný nástroj nebo část obrobku by mohly snadno způsobit vážnou nehodu nebo úraz. Od zařízení vždy udržujte dostatečnou vzdálenost, aby jste minimalizovali riziko zasažení zlomenou částí nože nebo obrobku. Toto zařízení je vybavené elektrickým kabelem s uzemňovacím vodičem a uzemněnou vidlicí. Vidlice musí být připojená k odpovídající zásuvce, která je správně nainstalována a uzemněna v souladu s platnými předpisy. Pokud se napájecí kabel stroje neodpovídá zásuvce, neupravujte jej. Nesprávné připojení uzemněného vodiče může vést k nebezpečí poranění elektrickým proudem. Pokud je potřeba oprava nebo výměna přívodního vodiče popřípadě vidlice kontaktujte kvalikovaného opraváře.

- Používejte ochranné prostředky proti hluku, prachu a odletujícím předmětům !!!

TYTO BEZPEČNOSTNÍ POKYNY USCHOVEJTE !!!

POPIS (A)

1. Vypínač - slouží k zapnutí a vypnutní sustruhu na dřevo.

2. Kryt řemene a kladky – pomocí řemenů a kladky je možné měnit rychlost upínacího hrotu.

3. Upínací hrot - přidržuje obrobek při soustružení.

4. Vodící lišty - lišty sloužící k pohybu koníku a držáku nože.

5. Držák nože - držák nesoucí nůž, který opracovává obrobek

6. Pojistný knoík držáku nože - Pojistný knoík služící k zaxovaní nastavení výšky držáku nože.

7. Koník - Spolu s upínacím hrotem přidržuje obrobek při soustružení.

8. Maticový klíč

9. Imbusový klíč

10. Čelní upínací deska

PIKTOGRAMY

Piktogramy uvedené na obalu výrobku :

a) Hodnoty napájení b) Příkon c) Otáčky naprázdno d) Maximální průměr obrobku (soustružení) e) Vzdálenost mezi hroty

POUŽITÍ A PROVOZ

Stroje a nářadí ASIST jsou určeny pouze pro domácí nebo hobby použití. Výrobce a dovozce nedoporučují používat tyto stroje v extrémních podmínkách a při vysokém zatížení. Jakékoliv další doplňující požadavky musí být předmětem dohody mezi výrobcem a odběratelem.

Provozní nastavení

! Aby jste předešli nečekanému spuštění soustruhu nebo úrazu elektrickým proudem, nepřipojujte kabel do zdroje elektrické energie, dokud není zařízení kompletně zmontováno a připraveno k provozu. Napájecí abel musí zůstat odpojen při jakékoliv údržbě nebo montáži zařízení.

- Soustruh musí být namontován na pevnou podložku, jako je např. stůl nebo dílenský pracovní stůl. Před použitím soustruhu je obsluha povinna řádně prostudovat všechny provozní pokyny a detailně se seznámit s provozem stroje. Dále je nutné prostudovat postupy pro mazání a údržbu obráběcího stroje, aby jej bylo možné využívat v jeho plném potenciálu a s maximální bezpečností. Před spuštěním soustruhu je třeba provést pečlivou kontrolu všech elektrických dílů a motoru, aby bylo možno zjistit případné poruchy nebo problémy způsobené u elektrických obvodů v průběhu přepravy. Pro první zkušební běh vyberte co nejnižší pracovní otáčky a spusťte soustruh. Nechejte jej běžet po dobu 20 minut, aby bylo zjištěno, že nedochází k žádným anomáliím. Pokud vše funguje tak, jak má, je možno postupně zvyšovat pracovní otáčky.

Kontrola pnutí řemene

Soustruh je dodáván s namontovaným řemenem. Před použitím je však potřeba jej nastavit. ! Odpojte soustruh od zdroje elektrického proudu. Otevřete kryt řemene a kladky (2) uvolněním šroubů. Stlačte rukou řemen. Řemen by se měl v případě, že je dobře nastaven, posunout o cca 12mm (obr. 2).

Nastavení rychlosti a pnutí řemene

Soustruh může pracovat ve čtyřech rychlostech otáček vřetena: 810, 1100, 1700 a 2480 ot/min. Obr.3 zobrazuje, na které stupně kladky je potřebné nastavit řemen, aby jste dosáhli dané rychlosti. (1

- vřeteno , 2 – motor) ! Odpojte soustruh od zdroje elektrické energie. Otevřete kryt řemene a kladky (2). Uvolněte kladku motoru, a to uvolněním šroubů (x) (obr.4) Umístněte klínový řemen do správné polohy dle požadované rychlosti. Nastavte správné pnutí klínového řemene a dotáhněte kladku motoru. Při nastavovaní pnutí řemene by mělo být jeho po-

sunutí při správném nastavení cca 12mm při jeho stlačení rukou.

Pohyb koníku a držáku nože

Koník a držák nože jsou připevněny k podstavci pomoci pojistných šroubů pod vodícími lištami. Pokud je chcete přesunout do nové polohy: ! Odpojte soustruh od zdroje elektrické energie. Uvolněte zajišťovací páku (y). (obr.5) Posuňte koník nebo drážák nože do nové polohy a znovu dotáhněte zajišťovací páku (y).

Demontáž hrotu koníku

! Odpojte soustruh od zdroje elektrické energie. Demontujte kolečko z hrotu uvolněním šroubů pomocí šestihranného klíče. Odšroubujte hrot koníku z koníku.

Demontáž upínacího hrotu

! Odpojte soustruh od zdroje elektrické energie. Použitím klíče přidržte plochý čep hnacího vřetena. Potom odšroubujte otáčením proti směru hodinových ručiček upínací hrot (obr. 6).

Montáž čelní upínací desky

Čelní upínací deska je součástí dodávky Vašeho soustruhu. ! Odpojte soustruh od zdroje elektrické energie. Demontujte upínací hrot z hnacího vřetena. Nastavte střední otvor čelní upínací desky na závit vřetena. (obr. 7) Našroubujte čelní upínací desku na vřeteno.

Nastavení hrotů

Pokud hroty nelícují, vykonejte následující úkony: Posuňte zařízení koníka blíže k zařízení upínacího hrotu. Zablokujte koník. Uvolněte čtyři šestihranné šrouby okolo upínacího hrotu. (obr. 8) Pootočte upínací hrot tak, aby oba hroty lícovali, potom zpětně přitáhněte šrouby.

Vřetenové soustružení

Následující pokyny poskytnou každému začátečníkovi úvod do soustružení dřeva. Nastavení soustruhu zkontrolujte pomocí kusu dřeva a současně tento kus použijte na získaní citu před vykonáváním samotné práce na obrobku. ! Pokud je stroj připojen do sítě mějte vždy ruce bokem od upínacího hrotu nebo čelní upínací desky. Vyberte si odpovídající kus dřeva. Nakreslete si diagonální čáry na každý konec. Tím si vyznačíte střed. (obr.9). Na konci udělejte řez pilkou přibližně do 2mm hloubky na každé diagonální čáre. Táto část obrobku se bude upínat do upínacího hrotu Druhý konec je pro hrot koníka. Použitím dřeveného (gumového) kladívka narazte hrot koníka do dřeva a následně ho odstraňte. (obr. 10) Do druhé strany dřeva narazte upínací hrot. Ujistěte se, že opory jsou v řezech. Odstraňte upínací hrot. Vyčistěte oba hroty, závit hnacího vřetena a závitovou

díru koníku. Namontujte upínací hrot do hnacího vřetena a hrot koníku do těla koníku. Umístěte obrobek mezi oba hroty a utáhněte tělo koníku. Posuňte hrot koníku do obrobku pootočením ručního kolečka. Ujistěte se, že oba hroty sedí v otvorech dřeva. Nastavte držák nože do vzdálenosti cca 3 mm od rohů obrobku a 3mm nad středovou čárou. Dotáhněte podstavec držáku nože a držák nože (obr. 12, 1 – držák nože, 2 – obrobek) . V případě zmenšení se obroku, nožový suport znovu nastavte Otočte obrobek rukou, aby jste se ujistili, že jeho rohy nenarážejí do nožového suportu. Zkontrolujte nastavenou rychlost podle diagramu rychlostí.

Soustružení s čelní upínací deskou

Soustružení, kdy se obrobek neupíná mezi dva hroty, vyžaduje k uchopení obrobku čelní upínací desku. Každý obrobek tohoto typu by měl jemně přečnívat, aby se zamezilo hrubování a vibracím. Čelní upínací desku můžete přímo namontovat na obrobek, a to dotáhnutím čtyř (anebo osmi) šroubů do dřeva (dodávané samostatně). (obr. 11). ! Vždy se ujistěte, že je obrobek pevně připevněn k čelní upínací desce nebo mezi hroty, když je soustruženo čelo. Vždy se ujistěte, že šrouby nejsou v kontaktu s nožem při postupu obrobku.

POUŽITÍ Poloha rukou

Poloha Vašich rukou vzhledem k nářadí je závislá na velikosti pákového efektu. Normální poloha odpočinku rukou je na horní části stroje. Palec funguje jako vůdce, posouvajíc se podél držáku nože podle toho, jak je prováděn řez. Spodní část řezného nástroje je možné přizpůsobit k výkonu povrchových operací. Zápěstí ruky nebo malíček slouží jako vůdce. ! Nástroj vždy pevně přitlačujte na držák nože, aby jste se vyhnuli jeho náhodnému vytrhnutí.

Příprava projektu

Nejdříve si vypracujte návrh, který Vám poskytne vizuální model postupu při soustružení. Model se může uspořádat stejně tak, jako vřetenové modely. Tyto vzory je možné si přiložit za obrobek, aby bylo snadné je porovnávat. Okroužkujte si různá kritická místa, která je možné rychle obrýsovat na rotujícím obrobku použitím odpichovacího kružidla.

Soustružení projektu

Prvním krokem je odstranit co možná nejvíc materiálu, a to ze středu největším ostřím na dřevo, jaké je dostupné. Ujistěte se, že jste si předtím odměřili hloubku, do které může dláto tzv. zajet. Potom odstraňte zbytek odpadového materiálu zaškrabáváním zaoblovací škrabkou nebo válcovým dutým dlátem. Odstraňte tímto způsobem materiál až do cca 3mm od závěrečného rozměru. Dokončete vnější okraj zaškrabáváním zaoblovací škrabkou nebo levou zaoblovací škrabkou. Povrch

zářezů dokončete plochou škrabkou. Vždy se snažte dostat držák nože, který podepírá nůž, co nejblíže k obráběnému povrchu.

Upichovací nůž

Upichovací nůž má jeden základní účel: řezat kolmo na osu do požadované hloubky nebo zcela skrz, a tím rozdělit obrobek na jednotlivé části. Je to proto velmi úzký nůž a je tvarovaný tak, aby řezal svojí vlastní silou, takže se nespálí hrana obrobku. Když je používán na zaškrabávaní, mělo by se předtím obvykle vykonat podsoustružení, aby se předešlo přehřátí. Na rozdíl od dutého dláta a plochého soustružnického dláta se šikmým ostřím se upichovací nůž zřídka drží pokosem oproti obrobku. Pokud je množství odebíraného materiálu malé, není potřebné podepření pokosu. Nůž se jednoduše zaboří do materiálu pod úhlem (na řezání) nebo se přisune do středu obrobku (na zaškrabávaní).

Ploché soustružnické dláto se šikmým ostřím

Tento nůž se téměř vždy používá na závěrečné operace, na vytváření zářezů tvaru V a obrub nebo na ohranění okrajů. Pokud se správně použije, vytváří nejlepší výsledný povrch, jaký se dá dosáhnout dlátem. Může se používat částečně na zaškrabávaní, avšak takováto operace ho velmi rychle otupuje. Na závěrečné opracování se toto dláto drží řeznou hranou podstatně před rukojetí, pokosnou stranou směrem dolu. Udržujte dláto dobře nad obrobkem, potáhněte ho dozadu, dokud hrana nezačne řezat, potom potočte rukojětí do polohy před řez. Jak špička, tak i pata dláta se používá na vytváření jemných řezů. Nezabořte obrobek příliš hluboko bez vůle mezi zády nástroje a obrobkem, protože vzniká nebezpečí uhoření špičky nože.

Opracování okraje

Okraj může být hrana čtverce, která je na obrobku, stranou pootočená, nebo konec obrobku. Většina okrajů je kolmých k ose obrobku, ale okraj může být i pod jiným úhlem.

- Nejdříve si vyznačte polohu okrajů pomocí tužky, kterou přidržujete při otáčejícím se obrobku. Potom udělejte naznačující řez pomocí upichovacího nože tak, že umístíte označovací řez cca 1,5mm z vnější strany okraje. Pokud je okraj hrubý, může se použít na naznačující řez špička dláta se šikmým ostřím. „Nechoďte“ tímto dlátem hlouběji než do 3mm, pokud nepůjdete dělat hlubší drážky typu V , aby jste zajistili noži dostatečnou vůli. Na odstranění zůstatkového materiálu z okraje použijte duté dláto. Zarovnejte část do 3mm od okraje. Pokud má výšku více jak 25,5mm, je lepší to udělat dlátem se šikmým ostřím. Nejdříve použijte na odstranění hoblin z boku okraje dole na konečný rozměr špičku dláta se šikmým ostřím. Držte dláto tak, aby byl spodní okraj pokosu vedle okraje téměř paralelně ke straně okraje. Ujistěte se, že je tak s řeznou hranou otočenou nahoru, tak že

řez vykonává jen nejvyšší špička. Pokud je řezná hrana naplocho k okraji, dláto ujede. Začněte s rukojětí dole a potom ji zdvihněte tak, aby jste do záběru dali špičku. Odstraňte požadovaný průměr vnější plochy, potom vyčistěte hranu, a to postupem paty dláta podél vnější plochy. Nakloňte řeznou hranu se zdvihnutou rukojetí tak, aby do záběru šla jen nejvyšší špička, a to pokud je okraj na konci obrobku, tento proces se nazývá „ohraňování konce“. V tom případě snižte vnější část na průměr o cca 6mm větší, než je průměr upínacího hrotu. Nejdříve odpilujte zbylý materiál.

Řezání žlábků

Na vyznačení okrajů použijte tužku. Potom hrubým opracováním opracujte do cca 3mm od požadovaného konečného povrchu, a to zaškrabáváním pomocí dutého dláta nebo zaoblovacím dlátem. Pokud má být žlábek velmi široký, měly by se vykonat značkovací zářezy na označení vysoustružení. Pokud se už jednou vysoustruží, může se žlábek dokončit dvěma operacemi; jedna z každé strany do spodní středové polohy. Na začátku každého řezu se duté dláto přidrží rukojětí nahoru a dvě strany nože se drží mezi palcem a ukazovákem rukojeti držáku nože, přesně za pokosem. Poloha prstů umožňuje pootáčet řeznou hranu do žlábku. Držte řeznou hranu tak, aby byl pokos v poloze 90 stupňů k ose obrobku s hrotem dotýkajícím se čáry tužky a směrujícím na osu obrobku. Od začátku lehce tlačte, aby jste začali obrábět, potom pokračujte tak, aby jste šli směrem dolu a k spodnímu středovému žlábku. Současně rovnoměrně otáčejte dlátem tak, aby jste na konci obrábění byli v rovině na spodku žlábku. Předmět se musí držet v horní poloze dláta, které řeže od začátku do konce. Opačnými pohyby obrábíte opačnou stranu.

Řezání zářezů tvaru V

Zářezy tvaru V se dají řezat špičkou nebo patou dláta se šikmým ostřím. Pokud se používá špička, řezaní je téměř stejné, jako lemování okraje, kromě toho, že se dláto naklání na požadovaný pokos. Jemné řezy je možné vykonat nejdříve na jedné straně, potom na druhé, postupně zvětšujíc zářez tvaru „V „ do požadované hloubky a šířky. Když se používá pata nástroje, otáčí se dláto směrem k obrobku, používajíc nožový suport jako čep. Kromě tohoto je poloha řezaní a postupnost řezů stejná. Při řezaní špičkou je důležité, že se řezání vykonává pouze vrchní částí řezné hrany. Pokud se chce vytvořit hluboký zářez, je rychlejší začít řezem v středu každého zářezu. Takové zářezy je možné taktéž vytvořit špičatým dlátem nebo trojhranným pilníkem.

ČISTĚNÍ A ÚDRŽBA

! Před čistěním a údržbou, vždy vytáhněte přívodní

kabel stroje ze zásuvky. Pravidelná údržba Prohlédněte každou pohyblivou část zařízení, a ujistěte se, že je dostatečně naolejovaná. Zkontrolujte, zda je zařízení pevně uchycené

a nevyskytují se žádné jiné abnormální stavy. Odstraňte nežádoucí předměty z okolí zařízení a vyčistěte okolní prostor tak, aby se zabránilo poruchám během provozu a tím se dbalo na bezpečnost obsluhy. Sledujte chod zařízení po spuštění a v případě, že se vyskytne něco neobvyklého, zastavte ho a neodkladně opravte. Zkontrolujte, zda vřeteno nevibruje. Zkontrolujte celý elektrický obvod, aby jste se ujistili o jeho bezchybném stavu. Pokud není zařízení v provozu, udržujte jej v čistotě a dbejte na to, aby pohybující se části byly dostatečně naolejované. Touto prevencí se zabrání korozi.

Údržbu a kontrolu je potřeba realizovat pravidelně. Pokud se vyskytne něco nezvyklého, zařízení zastavte a neodkladně opravte. Pokud se vyskytne závada – neodstranitelná běžnou údržbou, prosím kontaktujte našeho servisního technika, aby se předešlo dalším poškozením nebo zranění.

Mazání

Mazání zabezpečuje bezproblémový chod a přesnost zařízení. K nanášení strojního oleje nebo mazacího tuku používejte vhodný štětec nebo vhodnou tkaninu. Na mazání ložiskových dílů a pohybových drah použijte strojní olej, na mazání podélné, příčné a svislé posuvné plochy, i ložiska obráběcí hlavice použijte strojní mazací tuk. Po skončení práce očistěte pracovní prostor od špon včetně lyžin a ošetřete strojním olejem jako prevenci proti korozi.

Uskladnění při dlouhodobějším nepoužívání

Soustruh neskladujte na místě, kde je vysoká teplota.

- Pokud je to možné skladujte stroj na místě se stálou teplotou a vlhkostí.

TECHNICKÉ ÚDAJE

Vstupní napětí 230 V Vstupní kmitočet 50 Hz Příkon 350W Počet rychlostních stupňů 4 Otáčky naprázdno 810 / 1180 / 1700 / 2 480 min-1 Maximální průměr obrobku 350mm Vzdálenost mezi hroty 970mm Váha 34 kg Třída ochrany I.

Úroveň akustického tlaku měřená podle EN 61029: LpA (akustický tlak) 62,5 dB (A) KpA=3 LWA (akustický výkon) 75,5 dB (A) KwA=3

Učiňte odpovídající opatření k ochraně sluchu !

Používejte ochranu sluchu, vždy když akustický tlak přesáhne úroveň 80 dB (A).

Změny vyhrazeny.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ ZPRACOVÁNÍ ODPADŮ

Elektronářadí, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Nevyhazujte elektronářadí do domovního odpadu!

Podle evropské směrnice WEEE (2002/96/ES) o starých elektrických a elektronických zařízeních a její aproximace v národních zákonech musí být neupotřebitelné elektronářadí odevzdáno v místě koupě podobného nářadí, nebo v dostupných sběrných střediscích určených ke sběru a likvidaci elektronářadí. Takto odevzdané elektronářadí bude shromážděno, rozebráno a dodáno k opětovnému zhodnocení nepoškozujícímu životní prostředí. Výrobek splňuje požadavky dle směrnice RoHS (2002/95/EC).

ZÁRUKA

V přiloženém materiálu najdete specikaci záručních podmínek.

Datum výroby Datum výroby je zakomponováno do výrobního čísla uvedeného na štítku výrobku. Výrobní číslo má formát AAAA-CCCC-DD-HHHHH kde CCCC je rok výroby a DD je měsíc výroby.

ES PROHLÁŠENÍ O SHODĚ

My, dovozce do EU

WETRA-XT, ČR s.r.o.

Náchodská 1623

193 00 Praha 9, Czech Republic

IČO: 25632833

prohlašujeme, že výrobek

Typ: AE4S35WNA Název: SOUSTRUH NA DŘEVO

Technické parametry Hodnoty napájení 230V~50Hz Příkon 350W Otáčky naprázdno 810 / 1180 / 1700 / 2 480min

splňuje všechna příslušná ustanovení následujících předpisů Evropských společenství:

EC Machinery Directive (MD) 2006/42/EC (98/37/EC) EC Low Voltage Directive (LVD) 2006/95/EC EC Electromagnetic Compatibility Directive (EMC) 2004/108/EC

Testování výrobku a ES přezkoušení typu provedla autorizovaná rma:

TÜV SÜD Product Service GmbH, Ridlestrasse 65, 80339 München, Germany Identication No.: 0123

Vlastnosti a technické specikace výrobku odpovídají následujícím normám EU :

EN 61029-1 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3

Osvědčení a výsledky testování jsou zaznamenány v následujících certikátech a test-reportech:

Certikát č.: Test Report č. M8 080645617 084 4840308010100 N8 080645617 085 4840308010100 Z1A 080645617 083 4840308010100 E8N 080645617 080 4840308236000

Osoba pověřená kompletací technické dokumentace:

Alexandr Herda, general manager WETRA-XT, ČR s.r.o. Náchodská 1623 193 00 Praha 9, Czech Republic

Datum: 2010-03-12

-1

Alexandr Herda, general manager

Praha, 2010-03-12

Originál ES PROHLÁŠENÍ O SHODĚ

Preklad originálneho návodu

AE4S35WNA -

SÚSTRUH NA DREVO 350W

VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY

Tieto bezpečnostné pokyny si starostlivo preštudujte, zapamätajte a uschovajte

Upozornenie! Pri používaní elektrických strojov a elektrického náradia je nutné rešpektovať a dodržiavať nasledujúce bezpečnostné pokyny z dôvodu ochrany pred úrazom elektrickým prúdom, zranením osôb a nebezpečím vzniku požiaru. Výrazom „elektrické náradie“ je vo všetkých nižšie uvedených pokynoch myslené nielen náradie napájané z elektrickej siete (napájacím káblom) ale i náradie napájanie z akumulátoru. (bez napájacieho kábla).

1. Pracovné prostredie

a) Udržujte pracovný priestor v čistom stave a dobre osvetlený. Neporiadok a tmavé miesta na pracovisku bývajú príčinou úrazov. Odložte náradie, ktoré práve nepoužívate. b) Nepoužívajte elektrické náradie v prostredí s nebezpečenstvom vzniku požiaru alebo výbuchu, to znamená v miestach, kde sa vyskytujú horľavé kvapaliny, plyny alebo prach. V elektrickom náradí vznikajú iskry, ktoré môžu byť príčinou vznietenia prachu alebo výparov. Zabráňte zvieratám

prístup k náradiu.

c) Pri používaní el. náradia zabráňte prístupu nepovolaných osôb do pracovného priestoru, najmä detí. Ak budete vyrušovaní, môžete stratiť kontrolu nad pracovnou činnosťou. V žiadnom prípade nenechávajte el. náradie bez dohľadu.

2. Elektrická bezpečnosť

a) Vidlica napájacieho kábla elektrického náradia musí zodpovedať sieťovej zásuvke. Nikdy akýmkoľvek spôsobom neupravujte el. prívodný kábel. Náradie, ktoré má na vidlici prívodnej šnúry ochranný kolík, nikdy nepripájajte rozdvojkami alebo inými adaptérmi. Nepoškodené vidlice a zodpovedajúce zásuvky znížia nebezpečenstvo úrazu elektrickým prúdom. Poškodené alebo zamotané prívodné káble zvyšujú nebezpečenstvo úrazu elektrickým prúdom. Ak sa sieťová šnúra poškodí, musí sa nahradiť osobitou sieťovou šnúrou, ktorú možno dostať u výrobcu alebo jeho obchodného zástupcu. b) Vyvarujte sa dotyku tela s uzemnenými plochami, ako napr. potrubné systémy, telesá ústredného kúrenia, šporáky a chladničky. Nebezpečenstvo úrazu elektrickým prúdom je väčšie, ak je Vaše telo spojené zo zemou. c) Nevystavujte elektrické náradie dažďu, vlhku alebo vode. Elektrického náradia sa nikdy nedotýkajte mokrými rukami. Elektrické náradie nikdy neumývajte pod tečúcou vodou ani ho neponárajte do vody. d) Nepoužívajte napájací kábel k inému účelu, než pre aký je určený. Nikdy nenoste a neťahajte elektrické náradie za napájací kábel. Nevyťahujte vidlicu zo zásuvky ťahom za kábel. Zabráňte mechanickému poškodeniu elektrických káblov ostrím alebo horúcim predmetom e) El. náradie bolo vyrobené výlučné pre napájanie striedavým el. prúdom. Vždy skontrolujte, či el. napätie zodpovedá údaju uvedenému na typovom štítku. f) Nikdy nepracujte s náradím, ktoré má poškodený el. kábel príp. vidlicu, alebo spadlo na zem a je akýmkoľvek spôsobom poškodené.

g) V prípade použitia predlžovacieho kábla vždy skontrolujte či jeho technické parametre odpovedajú údajom uvedením na typovom štítku náradia. Ak je elektrické náradie používané vonku, používajte predlžovací kábel vhodný pre vonkajšie použitie. Pri použití predlžovacích bubnov je potrebné ich rozvinúť, aby nedochádzalo k ich prehriatiu.

h) Ak je elektrické náradie používané vo vlhkých priestoroch alebo vonku je povolené používať ho iba ak je zapojené do el. obvodu s prúdovým chráničom ≤30 mA. Použitie el. obvodu s chráničom /RCD/ znižuje riziko úrazu elektrickým prúdom.

i) Držte el. ručné náradie výlučne za izolované plovhy určené na uchopenie, pretože pri prevádzke može dôjsť ku kontaktu rezacieho či vŕtacieho príslušenstva so skrytím vodičom alebo vlastnou šnúrou.

3. Bezpečnosť osôb

a) Pri používaní elektrického náradia buďte pozorní a ostražitý, venujte maximálnu pozornosť činnosti, ktorú práve prevádzate. Sústreďte sa na prácu. Nepracujte s elektrickým náradím ak ste unavení, alebo ste pod vplyvom drog, alkoholu alebo liekov. Aj chvíľková nepozornosť pri používaní elektrického náradia môže viest k vážnemu poraneniu osôb. Pri práci s el. náradím nejedzte, nepite a nefajčite. b) Používajte ochranné pomôcky. Vždy používajte ochranu očí. Používajte ochranné prostriedky odpovedajúce druhu práce, ktorú prevádzate. Ochranné pomôcky ako napr. respirátor, bezpečnostná obuv s protišmykovou úpravou, pokrývka hlavy alebo ochrana sluchu, používané v súlade s podmienkami práce, znižujú riziko poranenia osôb. c) Vyvarujte sa neúmyselnému zapnutiu el. náradia. Neprenášajte el. náradie, ktoré je pripojené k elektrickej sieti, s prstom na vypínači alebo na spúšti. Pred pripojením k elektrickému napätiu sa uistite, či vypínač alebo spúšť sú v polohe „vypnuté“. Prenášanie el. náradia s prstom na vypínači alebo pripájanie vidlice el. náradia do zásuvky zo zapnutým vypínačom môže byť príčinou vážnych úrazov. d) Pred zapnutím el. náradia odstráňte všetky nastavovacie kľúče a nástroje. Nastavovací kľúč alebo nástroj, ktorý zostane pripevnený k otáčajúcej sa časti elektrického náradia môže byť príčinou poranenia osôb. e) Vždy udržujte stabilný postoj a rovnováhu. Pracujte len tam, kam bezpečne dosiahnete. Nikdy nepreceňujte vlastnú silu. Nepoužívajte elektrické náradie, ak ste unavení. f) Obliekajte sa vhodným spôsobom. Používajte pracovné oblečenie. Nenoste voľné oblečenie ani šperky. Dbajte na to, aby sa vaše vlasy, ob-

lečenie, rukavice alebo iná časť Vášho tela nedostala do prílišnej blízkosti rotujúcich alebo rozpálených časti el. náradia. g) Pripojte el. náradie k odsávaniu prachu. Ak má el. náradie možnosť pripojenia zariadenia na zachytávanie alebo odsávanie prachu, uistite sa, že došlo k jeho riadnemu pripojeniu a používaniu. Použitie takýchto zariadení môže obmedziť nebezpečenstvo vznikajúce prachom. h) Pevne upevnite obrobok. Použite stolársku svorku alebo zverák pre upevnenie obrobku, ktorý budete obrábať.

i) Nepoužívajte akékoľvek náradie ak ste pod vplyvom alkoholu, drog, liekov alebo iných omamných či návykových látok.

4. Používanie a starostlivosť o elektrické náradie.

a) El. náradie vždy odpojte od el. siete v prípade akéhokoľvek problému pri práci, pred každým čistením alebo údržbou, pri každom presune a pri ukončení činnosti! Nikdy nepracujte s el. náradím, ak je akýmkoľvek spôsobom poškodené. b) Ak začne náradie vydávať abnormálny zvuk alebo zápach, okamžite ukončite prácu. c) Elektrické náradie nepreťažujte. Elektrické náradie bude pracovať lepšie a bezpečnejšie, ak s ním budete pracovať v otáčkach, pre ktoré bolo navrhnuté. Používajte správne náradie, ktoré je určené pre danú činnosť. Vhodné náradie bude dobre a bezpečne vykonávať prácu, pre ktorú bolo vyrobené. d) Nepoužívajte elektrické náradie, ktoré nemožno bezpečne zapnúť a vypnúť ovládacím vypínačom. Používanie takého náradia je nebezpečné. Vadný vypínač musí byť opravený certikovaným servisom. e) Odpojte náradie od elektrickej siete predtým, než začnete prevádzať jeho nastavenie, výmenu príslušenstva alebo údržbu. Toto opatrenie obmedzí nebezpečenstvo náhodného spustenia. f) Nepoužívané elektrické náradie uschovajte tak, aby bolo mimo dosahu detí a nepovolaných osôb. Elektrické náradie v rukách neskúsených užívateľov môže byť nebezpečné. Elektrické náradie skladujte na suchom a bezpečnom mieste. g) Starostlivo udržujte elektrické náradie v dobrom stave. Pravidelne kontrolujte nastavenie pohybujúcich sa častí a ich pohyblivosť. Kontrolujte či nedošlo k poškodeniu ochranných krytov alebo iných častí, ktoré môžu ohroziť bezpečnú funkciu elektrického náradia. Ak je náradie poškodené, pred ďalším použitím zaistite jeho opravu. Mnoho úrazov je spôsobené nesprávnou údržbou elektrického náradia. h) Rezacie nástroje udržujte ostré a čisté. Správne udržované a naostrené nástroje uľahčujú prácu, obmedzujú nebezpečenstvo úrazu a práca s nimi sa lepšie kontroluje. Použitie iného príslušenstva než toho, ktoré je uvedené v návode na obsluhu alebo doporučené dovozcom môže spôsobiť poškodenie náradia a byť príčinou úrazu. i) Elektrické náradie, príslušenstvo, pracovné nástroje atd. používajte v súlade s týmito pokynmi a takým spôsobom, ktorý je predpísaný pre konkrétne elektrické náradie a to s ohľadom na dané podmienky práce a druh prevádzanej práce. Používanie náradia na iné účely, než pre aké je určené, môže viesť k nebezpečným situáciám.

5. Používanie akumulátorového náradia

a) Pred vložením akumulátoru sa uistite, že je vypínač v polohe „0-vypnuté“. Vloženie akumulátoru do zapnutého náradia môže byť príčinou nebezpečných situácii. b) K nabíjaniu akumulátora používajte len nabíjačky predpísané výrobcom. Použitie nabíjačky pre iný typ akumulátoru môže mať za následok jeho poškodenie a vznik požiaru. c) Používajte iba akumulátory určené pre dané náradie. Použitie iných akumulátorov môže byť príčinou úrazu alebo vzniku požiaru. d) Ak nie je akumulátor používaný, uschovávajte ho oddelene od kovových predmetov ako sú svorky, kľúče, skrutky a iné drobné kovové predmety, ktoré by mohli spôsobiť spojenie jedného kontaktu akumulátoru s druhým. Vyskratovanie akumulátoru môže zapríčiniť úraz, popáleniny alebo vznik požiaru. e) S akumulátormi zaobchádzajte šetrne. Pri nešetrnom zaobchádzaní môže z akumulátoru uniknúť chemická látka. Vyvarujte sa kontaktu s ňou. Ak predsa dôjde ku kontaktu s touto chemickou látkou, vymyte postihnuté miesto prúdom tečúcej vody. Ak sa chemická látka dostane do očí, vyhľadajte ihneď lekársku pomoc. Chemická látka z akumulátoru môže spôsobiť vážne poranenie.

6. Servis

a) Nevymieňajte časti náradia, neprevádzajte sami opravy, ani iným spôsobom nezasahujte do konštrukcie náradia. Opravy náradia zverte kvalikovaním osobám. b) Každá oprava alebo úprava výrobku bez oprávnenia našej spoločnosti je neprípustná (môže spôsobiť úraz, alebo škodu užívateľovi). c) Elektrické náradie vždy nechajte opraviť v certikovanom servisnom stredisku. Používajte iba originálne alebo doporučené náhradné diely. Zaistíte tak bezpečnosť Vás i Vášho náradia.

DOPLŇUJÚCE BEZPEČNOSTNÉ POKYNY

- Pred použitím si prosím prečítajte tieto bezpečnostné pokyny a starostlivo ich uchovajte.

! - Tento symbol označuje nebezpečenstvo zranenia, alebo poškodenia zariadenia .

! V prípade nedodržania pokynov uvedených v tejto

príručke, hrozí riziko úrazu.

- Tento obrábací stroj zodpovedá platným technickým predpisom a normám.

! Zo sústruhom nedovoľte manipulovať deťom. Zabráňte zvieratám prístup k zariadeniu. ! Nenechávajte akékoľvek zariadenie bez dohľadu ak je v blízkosti detí. ! Sústruh vždy odpojte z el. siete v prípade akéhokoľvek problému pri práci, pred každým čistením alebo, údržbou, pri každom presune a pri nepoužívaní! ! Pri práci zo sústruhom nejecte, nepite a nefajčite. ! Dbajte na to, aby sa vaše prsty, odev, vlasy alebo iná časť vášho tela nedostala do prílišnej blízkosti rotujúcich alebo rozpálených časti , ak je zapnutý. ! Nedotýkajte sa rozpálených častí zariadenia alebo obrábaného materiálu ! Uistite sa, že nástroj nie je poškodení a je riadne naostrení ! Sústruh nikdy neumiestňujte do blízkosti horľavých látok. Napájací kábel stroja umiestnite vždy na zadnú stranu stroja

! Ak sa pri obrábaní materiálu vytvorí prach, noste respirátor a ochranné okuliare. Noste ochranné okuliare, ktoré odpovedajú DIN štandardu 58214. Pri používaní zariadenia bez ochrany zraku môže uviaznuť v oku cudzí predmet (ako je napr. úlomky alebo triesky). Toto môže spôsobiť trvalé poškodenie zraku. Používanie ochranných okuliarov, ktoré neodpovedajú DIN štandardu, môže viest k vážnemu zraneniu z dôvodu možného roztrieštenia ochranného skla. Je nevyhnutné si pri práci zo strojom obliecť predpísaný ochranný odev. Rotujúci nástroj môže zachytiť volnú časť vášho odevu. V prípade dlhých vlasou je nutné vlasy zviazať či používať ochrannú pokrývku hlavy. Upozornenie! Nebezpečie poranenia! Vypnite sústruh a vytiahnite vidlicu s zásuvky predtým, než sa budete pokúšate namontovať alebo vybrať rezný nástroj. Zabránite tak náhodnému spusteniu zariadenia. ! Vždy používajte len správne druhy nástrojov doporučené výrobcom. Nikdy nepoužívajte tupé alebo poškodené nástroje. Používajte výhradne nástroje ostré a bez poškodenia. Nepoužívajte nástroje, ktorých stopky sú poškodené alebo deformované či vyosené iným smerom. ! Nikdy nepoužívajte nástroje, ktoré majú iný priemer alebo parametre ako sú uvedené v tomto návode. ! Nikdy nedržte materiál v ruke, uistite sa, že materiál, ktorý chcete opracovávať je pevne uchytení. Vždy upevnite obrábanú súčiastku upínacím zariadením na stroji alebo pomocou svoriek.

! Pri práci sa nikdy nepribližujte prstami k reznému nástroju. Ak by sa materiál nečakane pohol, mohli by ste sa zraniť. ! Nikdy nestrácajte pozornosť, zvlášť pri rutinnom používaní (ak používate zariadenie často). Pamätajte si, že malá nepatrnosť behom zlomku sekundy môže viest k vážnemu zraneniu. ! Nezapínajte stroj ak pohybujete niektorou častou stroja.

! Skontrolujte všetky pohybujúce sa časti, či nie sú vychýlené nebo pokrútené, prípadne či nie sú poškodené, alebo či neexistujú iné okolnosti, ktoré by mali vplyv na bezpečnú prevádzku zariadenia. Ak je zariadenie poškodené, pred použitím ho dajte opraviť. ! Po výmene nástrojov alebo po nastavovaní sa uistite, že sú pevne dotiahnuté- jak matica vretena tak ostatní nastavovacie časti. Nikdy nezačínajte pracovať, ak je nástroj zavedení v materiále. ! Používajte len príslušenstvo doporučené výrobcom zariadenia. ! Pred každým použitím skontrolujte správnu funkciu krytu. Odstráňte prach, špóny a iné cudzie predmety, ktoré by mohli mať vplyv na funkciu sústruhu.

- Pri odstraňovaní špón a pilín používajte výhradne kartáč či k tomu určený iný nástroj. Nikdy špóny neodstraňujte holými rukami. - Špóny odstraňujte pomocou kartáča výhradne, ak je stroj vypnutý. Pred spustením stroja sa uistite, že všetky ochranné kryty sú funkčné a na svojom mieste. Uistite sa, že miesto osadenia stroja je dostatočne pevné na to, aby unieslo váhu stroja vrátane obrábaných súčiastok, aby stroj stál vždy stabilne a aby toto miesto bolo schopné pohlcovať vibrácie prenášané od stroja. - Všetky ložiskové časti stroje musí byť dobre naolejované z dôvodu menšej trecej sily a ochrany proti korózii. Pred prvým použitím stroj vyčistíte pomocou vhodného ekologického čistiaceho prostriedku. Tento stroj nesmie byť použitý pre obrábanie akýchkoľvek materiálov, ktoré sú toxické alebo produkujú prach

Upozornenie! Pri prerušení práce z dôvodu výpadku el. energie vypnite zariadenie hneď ako sa preruší jeho prevádzka. Stroj môže byť napájaní jednofázovým prúdom 230V/50Hz. Elektrický obvod domu musí byť istený 16A ističom

Správna manipulácia so zariadením. Váha zariadenia je 34 kg. Odporúčame manipulovať zo zariadením s vhodným zdvíhacím zariadením. Ak sa obsluha rozhodne prenášať zariadenie bez zdvíhacieho náradia musí si byť istá, že váhu zvládne a musí dbať pri tom na osobnú bezpečnosť.

Pred spustením zariadenia sa uistite, že ste použili vhodné mazanie, podľa návodu na použitie. Tiež sa uistite, že všetky obrobky a pod. sú správne na svojom mieste.

Ak je sústruh v pohybe, neupevňujte ani nenastavujte žiadne obrobky ani rotujúce časti zariadenia kľúčom.

Ak je zariadenie v pohybe, nepoužívajte v blízkosti

d e

zariadenia žiadne nástroje, ani neskúšajte ostrosť nástroja rukou. Na vykonávaní práce vždy používajte správne nástroje a stojte v správnej polohe. Zlomený nástroj či časť obrobku by ľahko mohla spôsobiť nehodu či úraz. Od zariadenia vždy udržujte dostatočnú vzdialenosť, aby vás zlomená časť noža či obrobku nezasiahla

Toto zariadenie je vybavené elektrickým káblom s uzemneným vodičom a uzemnenou vidlicou. Vidlica musí byť pripojená k odpovedajúcemu vývodu, ktorý je správne nainštalovaný a uzemnený v súlade s miestnymi predpismi a osvedčeniami. Kábel neupravujte, dokonca aj keď sa nezhoduje s vývodom. Nesprávne pripojenie uzemneného vodiča môže viesť k nebezpečenstvu poranenia elektrickým prúdom. Ak je potrebná oprava alebo výmena napäťového kábla alebo zástrčky, kontaktujte kvalikovaného opravára.

- Používajte ochranné prostriedky proti hluku, prachu a vibráciám !!!

TIETO BEZPEČNOSTNÉ POKYNY USCHOVAJTE!!!

POPIS

1. Vypínač - Zariadenie na zapínanie alebo vypínanie sústruhu na drevo.

2. Kryt remeňa a kladky – Pomocou remeňov a kladky je možné meniť rýchlosti upínacieho hrotu.

3. Upínací hrot - Pridržiava obrobok pri sústružení.

4. Vodiace lišty - Lišty na pohyb koníka a nožového suportu.

5. Nožový suport - Stojan nesúci nôž pri obrábaní obrobku.

6. Poistný gombík nožového suportu - Poistný gombík na zaxovanie nastavenia výšky nožového suportu.

7. Zariadenie koníka - Spolu s upínacím hrotom pri sústružení pridržiava obrobok.

8. Maticový kľúč

9. Imbusový kľúč

10. Čelná upínacia doska

PIKTOGRAMY

Piktogramy uvedené na obalu výrobku :

a) Hodnoty napájania b) Príkon c) Otáčky naprázdno d) Maximálny priemer obrobku e) Vzialenosť medzi hrotmi

POUŽITIE A PREVÁDZKA

Náradie ASIST je určené výhradne pre domáce alebo hobby použitie. Výrobca a dovozca nedoporučujú používať toto náradie v extrémnych podmienkach a pri vysokom zaťažení. Akékoľvek ďalšie doplňujúce požiadavky musia byť predmetom dohody medzi výrobcom a odberateľom.

Prevádzkové nastavenia

! Aby ste predišli nečakanému spusteniu náradia alebo úrazu elektrickým prúdom, nepripájajte šnúru do zdroja elektrickej energie, pokiaľ nie je zariadenie kompletne zmontované a pripravené na prevádzku. Šnúra musí zostať odpojená pri akejkoľvek údržbe alebo montáži zariadenia. Sústruh musí byť pri práci namontovaný na pevnú podložku, ako je napr. stôl alebo dielenský pracovný stôl. ! Pred použitím sústruhu si pracovník obsluhy musí riadne preštudovať všetky prevádzkové pokyny, aby sa úplne zoznámil s činnosťou zariadenia. Ďalej sa musia preštudovať postupy pre mazanie a údržbu obrábacieho stroja, aby ich mohol využívať v jeho plnom potenciáli a s maximálnej bezpečnosti. ! Pred spustením sústruhu je treba vykonať starostlivú kontrolu všetkých elektrických dielov a motora, aby bolo možné zistiť prípadné poruchy alebo problémy spôsobené u elektrických obvodov v priebehu prepravy. ! Pre prvý skúšobný beh vyberte čo najnižšie pracovné otáčky a spustite obrábací stroj. Nechajte ho bežať po dobu 20 minút, aby bolo zaistené, že nedochádza k žiadnym anomáliám. Pokiaľ všetko funguje tak, ako má, je možné postupne zvyšovať pracovné otáčky.

Kontrolana napnutia remeňa

Sústruh je zbalený s namontovaným remeňom, avšak pred použitím je potrebné ho nastaviť. ! Odpojte sústruh od zdroja elektrického prúdu. Otvorte kryt remeňa a kladky (2) uvoľnením šesťhranných skrutiek. Stlačte rukou remeň. Remeň by sa mal v prípade, že je dobre nastavený, posunúť o cca 12 mm (obr. 2).

Nastavenie rýchlosti a napnutia remeňa

Sústruh môže pracovať so štyrmi rýchlosťami otáčok vretena: 810, 1100, 1700 a 2480 ot/min. Obr.3 zobrazuje, na ktoré stupne kladky je potrebné nastaviť remeň, aby ste dosiahli jednotlivé rýchlosti. (1 - vreteno , 2 – motor) ! Odpojte sústruh od zdroja elektrickej energie. Otvorte kryt remeňa a kladky (2). Uvoľnite kladku motora, a to uvoľnením skrutiek (x) (obr.4) Umiestnite klinový remeň do správnej polohy podľa požadovanej rýchlosti. Nastavte správne napnutie klinového remeňa a dotiahnite kladku motora. Pri nastavovaní napnutia remeňa by malo byť jeho posunutie pri správnom nastavení cca 12 mm pri jeho

stlačení rukou.

Pohyb zariadenia koníka a nožového suportu

Zariadenie koníka a nožový suport je pripevnený k podstavcu pomocou poistných skrutiek pod vodiacimi lištami. Ak ich chcete presunúť do novej polohy: ! Odpojte sústruh od zdroja elektrickej energie. Uvoľnite zaisťovaciu páku(obr.5) Posuňte zariadenie koníka alebo nožový suport do novej polohy pozdĺž podstavca a znovu dotiahnite zaisťovaciu páku .

Demontáž hrotu koníka

! Odpojte sústruh od zdroja elektrickej energie. Demontujte ručné koliesko z hrotu uvoľnením skrutiek pomocou šesťhranného kľúča. Odskrutkujte hrot koníka zo zariadenia koníka.

Demontáž upínacieho hrotu

! Odpojte sústruh od zdroja elektrickej energie. Použitím kľúča pridržte plochý čap hnacieho vretena. Potom odskrutkujte proti smeru hodinových ručičiek upínací hrot (obr. 6).

Montáž čelnej upínacej dosky

Čelná upínacia doska je súčasťou dodávky Vášho sústruhu. ! Odpojte sústruh od zdroja elektrickej energie. Demontujte upínací hrot z hnacieho vretena. Nastavte stredný otvor čelnej upínacej dosky na závit vretena. (obr. 7) Naskrutkujte čelnú upínaciu dosku na vreteno.

Nastavenie hrotov

Ak hroty nelícujú, vykonajte nasledovné úkony: Posuňte zariadenie koníka bližšie k zariadeniu upínacieho hrota. Zablokujte zariadenie koníka. Uvoľnite štyri šesťhranné skrutky okolo upínacieho hrotu. (obr. 8) Pootočte upínací hrot tak, aby oba hroty lícovali, potom spätne pritiahnite skrutky.

Vretenové sústruženie

Nasledujúce pokyny poskytnú každému začiatočníkovi úvod do sústruženia dreva. Nastavenie skontrolujte pomocou kusa dreva a súčasne tento kus použite na získanie citu pred vykonávaním samotnej práce. ! Pri stroji pripojenom do siete majte vždy ruky bokom od upínacieho hrotu alebo čelnej upínacej dosky. Zvoľte si kus dreva. Nakreslite si diagonálne čiary na každý koniec, čím si vyznačíte stred. (obr.9). Na konci urobte rez pílkou približne do 2 mm hĺbky na každej diagonálnej čiare. Táto časť obrobku sa bude upínať do upínacieho hrotu Druhý koniec je pre hrot koníka. Použitím dreveného (gumového) kladivka narazte hrot koníka do dreva a následne ho odstráňte. (obr. 10) Do druhej strany dreva narazte upínací hrot. Uistite sa, že opory sú v rezoch. Odstráňte upínací hrot. Vyčistite obidva hroty, závit hnacieho vretena a závitovú dieru telesa koníka. Namontujte upínaci hrot do

hnacieho vretena a hrot koníka do telesa koníka. Umiestnite obrobok medzi oba hroty a utiahnite teleso koníka. Posuňte hrot koníka do obrobku pootočením ručného kolieska. Uistite sa, že oba hroty sedia v otvoroch dreva. Nastavte nožový suport do vzdialenosti cca 3 mm od rohov obroboku a 3 mm nad stredovou čiarou. Dotiahnite podstavec nožového suportu a nožový suport samotný. (obr. 12, 1 – nožový suport, 2 – obrobok) . V prípade zmenšenia sa obroku, nožový suport znovu nastavte Otočte obrobok rukou, aby ste sa uistili, že jeho rohy nenarážajú do nožového suportu. Skontrolujte nastavenú rýchlosť podľa diagramu rýchlostí.

Sústruženie s čelnou upínacou doskou

Sústruženie, keď sa obrobok neupína medzi dva hroty, vyžaduje na uchopenie obrobku čelnú upínaciu dosku. Každý obrobok tohto typu by mal jemne prečnievať, aby sa zamedzilo hrubovaniu a vibráciám. Čelnú upínaciu dosku môžete priamo namontovať na obrobok, a to dotiahnutím štyroch (alebo ôsmich) skrutiek do dreva (predávané samostatne). (obr. 11). ! Vždy sa uistite, že je obrobok pevne pripevnený k čelnej upínacej doske alebo medzi hrotmi, keď sa sústruží čelo. Vždy sa uistite, že skrutky nie sú v kontakte so sústružníckym nožom pri postupe obrobku.

POUŽITIE Poloha rúk

Poloha Vašich rúk vzhľadom k náradiu je závislá od veľkosti pákového efektu. Normálna poloha odpočinku rúk je na hornej časti nástroja. Palec funguje ako vodca, posúvajúc sa pozdĺž nožového suportu podľa toho, ako sa robí rez. Spodná časť nástroja sa môže prispôsobiť na výkon hrubovacích operácií. Zápästie ruky alebo malíček slúži ako vodca. ! Nástroj vždy pevne pritláčajte na nožový suport aby ste sa vyhli jeho náhodnému vytrhnutiu.

Príprava projektu

Najskôr si vypracujte návrh, ktorý Vám poskytne vizuálny model postupu pri sústružení. Model sa môže usporiadať tak isto, ako vretenové modely. Tieto vzory je možné si priložiť za obrobok, aby bolo ľahké ich porovnávať. Obkrúžkujte si rozličné kritické miesta, ktoré je možné rýchlo obrysovať na rotujúcom obrobku použitím odpichovacieho kružidla.

Sústruženie projektu

Prvým krokom je odstrániť čo možno najviac materiálu, a to zo stredu najväčším ostrím na drevo, aké je dostupné. Uistite sa, že ste si predtým odmerali hĺbku, do ktorej môže ísť dláto. Potom odstráňte zvyšok odpadového materiálu zaškrabovaním zaobľovacou škrabkou alebo valcovým dutým dlátom. Odstráňte takýmto spôsobom materiál až do cca 3 mm od záverečného rozmeru. Dokončite vnútorný okraj zaškrabovaním zaobľovacou škrabkou alebo ľavou zaobľovacou škrabkou. Povrch

zárezov dokončite plochou škrabkou. Vždy sa snažte dostať nožový suport, ktorý podopiera nôž, čo najbližšie k obrábanému povrchu.

Upichovací nôž

Upichovací nôž ma jeden základný účel: rezať kolmo na os do požadovanej hĺbky alebo celkom skrz, a tým rozdeliť obrobok na jednotlivé časti. Je to preto veľmi úzky nôž a je tvarovaný tak, aby rezal svojou vlastnou silou, takže sa nespáli hrana. Keď sa používa na zaškrabovanie, malo by sa predtým obvykle vykonať podsústruženie, aby sa predišlo prehriatiu.

- Na rozdiel od dutého dláta a plochého sústružníckeho dláta so šikmým ostrím sa upichovací nôž zriedka drží pokosom oproti obrobku. Keďže je množstvo odoberaného materiálu malé, nie je potrebné podoprenie pokosu. Nôž sa jednoducho zaborí do materiálu pod uhlom (na rezanie) alebo sa prisunie do stredu obrobku (na zaškrabovanie).

Ploché sústružnícke dláto so šikmým ostrím

Tento nôž sa takmer vždy používa na záverečné operácie, na vytváranie zárezov tvaru V a obrúb alebo na ohranenie okrajov.

- Ak sa správne použije, vytvára najlepší výsledný povrch, aký sa dá dosiahnuť dlátom.

- Môže sa používať čiastočne na zaškrabovanie, hoci takáto operácia ho veľmi rýchlo otupuje.

Na záverečné opracovanie sa toto dláto drží s reznou hranou podstatne pred rukoväťou, pokosnou stranou smerom dolu. Udržiavajte dláto dobre nad obrobkom, potiahnite ho dozadu, kým hrana nezačne rezať, potom potočte rukoväťou do polohy pred rez. Tak špička, ako aj päta dláta sa používa na vytváranie jemných rezov.

- Nezaborte obrobok príliš hlboko bez vôle medzi chrbtom nástroja a obrobkom, pretože vzniká nebezpečie zhorenia špičky noža.

Opracovanie okraja

Okraj môže byť stranou hrany štvorca, ktorý je na obrobku, stranou pootočenej časti, alebo koniec obrobku. Väčšina okrajov je kolmých na os obrobku, ale okraj môže byť aj pod iným uhlom. Najskôr si vyznačte polohu okraja pomocou ceruzky, ktorú pridržiavate pri otáčajúcom sa obrobku. Potom urobte naznačujúci rez pomocou upichovacieho noža tak, že umiestnite označovací rez cca 1,5 mm z vonkajšej strany okraja. Ak je okraj plytký, môže sa použiť na naznačovací rez špička dláta so šikmým ostrím. Nechoďte týmto dlátom hlbšie ako do 3 mm, pokiaľ nejdete robiť hlbšie drážky typu V , aby ste zabezpečili pre nôž dostatočnú vôľu. Na odstránenie zvyškového materiálu z okraja použite duté dláto. Zarovnajte časť do 3 mm od okraja. Pokiaľ má výšku viac ako 25,5 mm, je lepšie to urobiť s dlátom so šikmým ostrím. Najskôr použite na odstránenie hoblín z boku okraja dole na konečný rozmer špičku dláta so šikmým ostrím. Držte dláto tak, aby bol spodný okraj pokosu vedľa okraja takmer paralelne k strane okraja. Uistite

sa, že je tak s reznou hranou otočenou do hora, takže rez vykonáva iba najvyššia špička. Ak je rezná hrana naplocho k okraju, dláto ujde. Začnite s rukoväťou dole a potom ju zdvíhajte tak, aby ste do záberu dali špičku. Odstráňte požadovaný priemer vonkajšej plochy, potom vyčistite hranu, a to postupom päty dláta pozdĺž vonkajšej plochy. Nakloňte reznú hranu so zdvihnutou rukoväťou tak, aby do záberu išla iba najvyššia špička, a to vtedy, ak je okraj na konci obrobku, tento proces sa nazýva „ohraňovanie konca“. V tom prípade znížte vonkajšiu časť na priemer cca 6 mm väčšiu, ako je priemer upínacieho hrota. Neskôr odpíľte zvyšný materiál.

Rezanie žliabkov

Na vyznačenie okrajov použite ceruzku. Potom hrubým opracovaním opracujte do cca 3 mm od požadovaného konečného povrchu, a to zaškrabovaním pomocou dutého dláta alebo zaobľovacím dlátom. Ak má byť žliabok veľmi široký, mali by sa vykonať značkovacie zárezy na označenie vysústruženia. Ak sa už raz vysústružia, môže sa žliabok dokončiť dvoma operáciami; jedna z každej strany do spodnej strednej polohy. Na začiatku každého rezu sa duté dláto pridržiava rukoväťou hore a dve strany noža sa držia medzi palcom a ukazovákom rukoväte nožového suportu, akurát za pokosom. Poloha prstov umožňuje pootáčať reznú hranu do žliabku. Držte reznú hranu tak, aby bol pokos v polohe 90 stupňov k osi obrobku s hrotom dotýkajúcim sa čiary ceruzky a smerujúcim na os obrobku. Od začiatku ľahko tlačte, aby ste začali obrábať, potom pokračujte tak, aby ste išli smerom dole a k spodnému stredovému žliabku. Súčasne rovnomerne otáčajte dlátom tak, aby ste na konci obrábania boli v rovine na spodku žliabku. Predmet sa musí držať v hornej polohe dláta, ktoré reže od začiatku do konca. Opačnými pohybmi obrábate opačnú stranu.

Rezanie zárezov tvaru V

Zárezy tvaru V sa dajú rezať špičkou alebo pätou dláta so šikmým ostrím. Ak sa používa špička, rezanie je takmer také isté, ako lemovanie okraja, okrem toho, že sa dláto nakláňa na požadovaný pokos. Jemné rezy je možné vykonať najskôr na jednej strane, potom na druhej, postupne zväčšujúc zárez tvaru V do požadovanej hĺbky a šírky. Keď sa používa päta nástroja, otáča sa dláto smerom k obrobku, používajúc nožový suport ako čap. Okrem toho je poloha rezania a postupnosť rezov taká istá. Pri rezaní špičkou je dôležité, že sa rezanie vykonáva iba vrchnou časťou reznej hrany. Ak sa chce vytvoriť hlboký zárez, je rýchlejšie začať rezom v strede každého zárezu. Takéto zárezy je možné taktiež vytvoriť špicatým dlátom alebo trojhranným pilníkom.

ČISTENIE A ÚDRŽBA

! Pred čistením a údržbou, vždy vytiahnite prívodný

kábel prístroja zo zásuvky. Pravidelná údržba Prezrite každú pohyblivú časť zariadenia, a uistite sa,

že je dostatočne naolejovaná. Skontrolujte, či je zariadenie pevne uchytené a nevyskytujú sa žiadne iné abnormálne situácie. Odstráňte nežiadúce predmety z okolia zariadenia a vyčistite priestor okolo neho, tak aby sa zabránilo poruchám v prevádzke a dbalo na bezpečnosť obsluhy. Sledujte chod zariadenia po spustení a v prípade, že sa vyskytne niečo nezvyčajné, zastavte ho a neodkladne opravte. Skontrolujte, či vreteno nevibruje. Skontrolujte celý elektrický obvod, aby ste sa uistili o jeho bezchybnom stave. Mimo prevádzky udržiavajte zariadenie v čistote a dbajte na to aby pohybujúce sa časti boli dostatočne naolejované, čím sa predíde korózii.

Údržbu a kontrola je potrebné realizované pravidelne. Ak sa vyskytne niečo nezvyčajné, zariadenie zastavte a neodkladne opravte. Ak sa vyskytne porucha – neodstrániteľná bežnou údržbou, prosím kontaktujte nášho servisného technika aby sa predišlo ďalším poškodeniam či poraneniu.

Mazanie

Mazanie zabezpečuje bezproblémový chod a presnosť zariadenia. K nanášaniu strojného oleje nebo mazacieho tuku - vazelíny používajte vhodný štetec nebo vhodnou textíliu. Na mazanie ložiskových dielov a pohybových dráh použite strojní olej, na mazanie pozdĺžnej, priečnej a zvislej posuvnej plochy, i ložiska obrábacej hlavy použite strojnú vazelínu. Po skončení manipulácie očistite pracovnú časť a ošetrite ho strojným olejom ako prevenciu proti korózii.

Uskladnenie pri dlhodobejšom nepoužívaní

Zariadenia neskladujte na mieste s vysokou teplotou. Pokiaľ je možné skladujte zariadenia na mieste so stálou teplotou a vlhkosťou.

TECHNICKÉ ÚDAJE

Napájanie 230 V-50 Hz Príkon 350W Počet rýchlostných stupňov 4 Otáčky naprázdno 810 / 1180 / 1700 / 2 480 min-1 Maximálny priemer obrobku 350mm Vzdialenosť medzi hrotmi 970mm Hmotnosť 34 kg Trieda ochrany I.

Úroveň akustického tlaku meraná podľa EN 61029: LpA (akustický tlak) 62,5 dB (A) KpA=3 LWA (akustický výkon) 75,5 dB (A) KwA=3

Učiňte zodpovedajúce opatrenia k ochrane sluchu Používajte ochranu sluchu, vždy keď akustický tlak presiahne úroveň 80 dB (A) Zmeny vyhradené!

OCHRANA ŽIVOTNÉHO PROSTREDIA SPRACOVANIE ODPADU

Elektronáradie, príslušenstvo a obaly by mali byť dodané k opätovnému zhodnoteniu nepoškodzujúcemu životné prostredie.

Nevyhadzujte elektronáradie do domového odpadu!

Podľa európskej smernice WEEE (2002/96/ES) o starých elektrických a elektronických zariadeniach a jej aproximácie do národných zákonov neupotrebiteľné elektronáradie odovzdajte v predajni pri nákupe podobného náradia, alebo v dostupných zberných strediskách určených na zber a likvidáciu elektronáradia. Takto odovzdané elektronáradie bude zhromaždené, rozrobené a dodané k opätovnému zhodnoteniu nepoškodzujúcemu životné prostredie. Výrobok spĺňa požiadavky podľa smernice RoHS (2002/95/EC)

ZÁRUKA

Špecikáciu záručných podmienok nájdete v záručnom liste.

Dátum výroby. Dátum výroby je zakomponovaní do výrobného čísla uvedeného na štítku výrobku. Výrobné číslo má formát AAAA-CCCC-DD-HHHHH , kde CCCC je rok výroby a DD je mesiac výroby.

ES PREHLÁSENIE O ZHODE

My, dovozca do EU

WETRA-XT, ČR s.r.o.

Náchodská 1623

193 00 Praha 9, Czech Republic

IČO: 25632833

prehlasujeme, že výrobok

Typ: AE4S35WNA Názov: SÚSTRUH NA DREVO

Technické parametre Hodnoty napájania 230V~50Hz Príkon 350W Otáčky bez záťaže 810 / 1180 / 1700 / 2 480min

splňuje všetky príslušné ustanovenia nasledujúcich predpisov Európskej únie:

EC Machinery Directive (MD) 2006/42/EC (98/37/EC) EC Low Voltage Directive (LVD) 2006/95/EC EC Electromagnetic Compatibility Directive (EMC) 2004/108/EC

Testovanie výrobku a ES preskúšanie typu vykonala autorizovaná rma:

TÜV SÜD Product Service GmbH, Ridlestrasse 65, 80339 München, Germany Identication No.: 0123

Vlastnosti a technické špecikácie výrobku odpovedajú nasledujúcim normám Európskej únie :

EN 61029-1 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3

Osvečenie a výsledky testovania sú zaznamenané v nasledujúcich certikátoch a test-reportoch:

Certikát číslo: Test Report číslo: M8 080645617 084 4840308010100 N8 080645617 085 4840308010100 Z1A 080645617 083 4840308010100 E8N 080645617 080 4840308236000

Osoba poverená kompletáciou technickéj dokumentácie:

Alexandr Herda, general manager WETRA-XT, ČR s.r.o. Náchodská 1623 193 00 Praha 9, Czech Republic

Datum: 2010-03-12

-1

Alexandr Herda, general manager

Praha, 2010-03-12

Preklad originálného ES PREHLÁSENIA O ZHODE

Az eredeti használati utasítás fordítása

AE4S35WNA -

FÉMESZTERGA

350W

Általános biztonsági utasítások

A következő biztonsági utasításokat gyelmesen olvassa el, jegyezze meg és őrizze meg.

Figyelmeztetés! Az elektromos gépek és szerszámok használata esetén fontos respektálni és betartani a következő biztonsági utasításokat az elektromos aram

által okozott balesetek, személyi sérülések és a tűz keletkezése veszélyének meggátolásának szempontjából. Az „elektromos szerszámok“ kifelyezés magába foglalja nemcsak az elektromos áram által táplált (kábelen keresztül), de az akumlátorból táplált szerszámokat is (kábel nélkül).

1. Munkavégzési terület

a) A munkavézési területet tartsa tisztán és jól megvilágítva. A rendetlenség és a nem megfelelő megvilágítás gyakran a balesetek okozói . Rakja el a szerszámokat, amelyeket éppen nem használ. b) Ne használjon elektromos szerszámokat olyan környezetben, ahol tűz vagy robbanásveszély állhat fenn, tehát olyan helyeken, ahol gyúlékony folyadékok, gázok vagy porok találhatóak. Az elektromos szerszámokban szikrák keletkeznek, melyek előidézhetik a porok és gőzök gyulladását. Gondoskodjon arról, hogy az állatok ne férjenek hozzá a szerszámhoz. c) Az elektromos szerszámok használatakor akadályozzák meg az illetéktelen személyek, főleg a gyerekek bejárását a munkavégzési területre. Ha zavarva vannak a munka közben, elveszthetik a kontrollt a munkatevékenység felett. Semmi esetre se hagyja az elektromos szerszámokat felügyelet nélkül.

2. Biztonsági utasítások elektr. árammal való munkavégzéskor

a) Az elektromos szerszám kábelének hálózati csatlakozójának meg kell felelnie az aljzattal. Soha semmilyen körülmények között ne hajtsanak végre módosításokat az elektromos kábelen. Olyan szerszámra, amely elektromos csatlakozója védőérintkezővel van ellátva, soha ne használjunk elosztót, sem egyéb adaptert.. A sértetlen hálózati csatlakozók és a megfelelő aljzatok csökkentik az elektromos áram által okozott sérülés veszélyét. A sérült vagy öszegubancolt kábelek növelik az elektromos áram által okozott sérülések veszélyét. Abban az esetben, ha a hálózati kábel megsérül, ezt cseréljük speciális hálózati kábelre, amelyet a gyártónál, illetve ennek üzleti képviselőjénél szerezhet be. b) Óvakodjanak a testrészek érintkezésétől a földelt területtel, például a csővezetékek, központi fűtőtestek, gáztűzhelyek és hűtőszekrények esetében. Az elektromos áram által okozott sérülések veszélye nagyobb, ha az Ön teste érintkezésben áll a földdel. c) Az elektromos szerszámokat ne tegye ki az eső, pára és víz hatásainak. Az elektromos szerszámokhoz sose nyúljunk vizes kézzel. Sose mossa fólyóvíz alatt vagy ne mártsa be víz alá az elektromos szerszámokat. d) Sose használja az elektromos kábelt más célokra, mint ami a rendeltetése. Soha ne húzzák vagy hordozzák az elektromos szerszámokat az elektromos kábelük által. Sose a kábelon keresztül húzzák ki az elektromos szerszám hálózati csatlakozóját az aljzatból. A csatlakozódugót ne húzzuk a kábelnél fogva. Ügyeljünk, hogy az elektromos csatlakozókábelt ne sértsük meg éles, sem forró tárgyal. e) Az elektromos szerszámok kizárólag váltóárammal való működésre voltak kigyártva. Mindig ellenőrizze le, hogy a hálózati feszültség megfelel-e a szerszámon levő címkén feltüntetett adatokkal. f) Sose dolgozzunk olyan szerszámmal amelynek sérült az elektromos kábele, vagy a hálózati csatlakozója, netán leesett vagy másképpen van megsérülve. g) Hosszabbító kábel használata esetén mindig ellenőrizze, hogy annak műszaki paraméterei megfelelnek-e a szerszám ismertető címkéjén feltüntetett adatoknak. Amennyiben az elektromos szerszámot a szabadban használja, alkalmazzon olyan hosszabbító kábelt, amely alkalmas a szabadban való használatra. Hosszabbító dobok használata esetén tekerje le azokat, hogy megelőzze azok túlmelegedését. h) Amennyiben az elektromos szerszámot nedves környezetben vagy a szabadban használja, csak akkor szabad használni azt, ha az 30 mA-es túláramvédelemmel ellátott áramkörbe van bekötve. /RCD/ védelemmel ellátott áramkör használata csökkenti az áramütés veszélyét. i) Az elektromos kézi szerszámot kizárólag a megmarkolásra kialakított szigetelt felületeken tartsa, mivel működés közben a vágó- vagy fúrószerszám rejtett vezetékkel vagy saját kábelével érintkezhet.

3. Személyek biztonsága

a) Az elektromos szerszámok használatakor legyenek gyelmesek, maximálisan gyeljenek oda a végzett tevékenységre, amit éppen végrehajtanak. Öszpontosítsanak a munkára. Sose dolgozzanak elektromos szerszámokkal ha fáradtak, kábítószer, alkohol vagy gyógyszerek hatása alatt vannak. Egy pillanatnyi gyelmetlenség az elektromos szerszámok használatakor komoly sérüléseket is okozhat. Az elektromos szerszámok használata közben ne egyenek, ne igyanak és ne dohányozzanak. b) Használjanak munkavédelmi eszközöket. Mindig használjanak szemvédőt. Használjon olyan munkavédelmi eszközöket amelyek megfelelnek az adott munkának. A munkavédelmi eszközök, mint pl. a reszpirátor, biztonsági lábbeli csúszásgátló talpazattal, fejvédő vagy hallásvédő, a munkafeltételekhez való alkalmazáshoz csökkentik a személyek sérülésének veszélyét. c) Óvakodjanak a nem szándékos elektromos szerszámok beindításától. Ne helyezzenek át szerszámot úgy, hogy feszültség alatt van és melynek be-, kikapcsolóján rajtatartják az ujjukat. A hálózatba való kapcsolás előtt győződjenek meg arról, hogy a be-, kikapcsoló a „kikapcsolt“ helyzetben van. A szerszámok áthelyezése vagy hálózati aljzatba való helyezése melyeknek be-, kikapcsolóján rajtatartják az ujjukat, vagy a be-, kikapcsolójuk a „bekapcsolt“ helyzetben van a balesetek okozójává válhat. d) A szerszámok bekapcsolása előtt távalítsa el az összes beállítókulcsot és eszközöket. e) Mindíg egyensúlyban és stabil állásban dolgozzon. Csak ott dolgozzon, ahova biztosan elér. Sose becsülje túl az erejét és saját képességeit. Ha fáradt, ne használja az elektromos szerszámokat.

f) Öltözködjön megfelelő módon. Használjon munkaruhát. Munkavégzéskor ne hordjon bő öltözéket és ékszereket. Ügyeljen arra, hogy az Ön haja, ruhája, kesztyűje vagy más testrésze ne kerüljön közvetlen közelbe az elektromos szerszámok rotációs vagy felforrósodott részeihez. g) Kapcsolja az elektromos berendezést a porelszívóhoz. Ha a berendezés rendekezik porelszívó vagy porfelfogó csatlakozóval, győződjenek meg arról hogy a porelszívó berendezés megfelelően van-e csatlakoztatva, ill. használva. Az ilyen berendezések használata meggátolhatja a por által keletkezett veszélyt. h) A munkadarabot erősen rögzítse. A megmunkálandó munkadarab rögzítse használjon asztalos szorítót vagy satut. i) Ne használjon semmilyen szerszámot, ha alkohol, drog, gyógyszer vagy más kábító-, függőséget okozó anyagok hatása alatt áll.

4. Az elektromos szerszámok használata és karbantartása:

a) Az elektromos szerszámot bármilyen munkában előfordult probléma, tisztítás vagy karbantartás, tisztítás vagy karbantartás előtt, ill. minden áthelyezés esetén vagy használaton kívül mindíg kapcsolja le az elektromos hálózatról! Soha ne dolgozzon az elektromos szerszámmal, ha bármilyen módon megsérült. b) Ha a szerszám furcsa hangot vagy bűzt bocsát ki, azonnal fejezze be a munkát. c) Ne terhelje túl az elektromos szerszámot. Az elektromos szerszám jobban és biztonságosabban fog dolgozni, ha olyan fordulatszámon van vele dolgova amelyre tervezték. Az adott munkára a megfelelő szerszámot használja. A megfelelő szerszám jól és biztonságosan fog dolgozni abban a munkában amire gyártották. d) Ne használjon elektromos szerszámot, amelyet nem lehet biztonságosan be- és kikapcsolni a be-, kikapcsolóval. Az ilyen szerszám használata veszélyes. A hibás kapcsolót meg kell javítani az arra szakosodott szervizben. e) Az elektromos szerszámot kapcsolja le a hálózatról még mielőtt módosítaná a beállításait, tartozékainak cseréjével vagy karbantartásával. Ez az intézkedés korlátozza a véletlenszerű beindítás veszélyét. f) A használaton kívüli elektromos szerszámot tárolja olyan helyen, amihez nem tudnak hozzáférni sem gyerekek, sem illetéktelen személyek. Az elektromos szerszámok a tapasztalatlan felhasználók kezében veszélyesek lehetnek. Az elektromos szerszámokat száraz és biztonságos helyen tárolja. g) Az elektromos szerszámokat tartsa jó állapotban. Rendszeresen ellenőrizze a szerszámok mozgó részeinek a mozgóképességét. Ellenőrizze, hogy nem történt-e sérülés a biztonsági burkolaton, vagy más részein, amelyek veszélyeztethetik az elektromos szerszámok biztonságos működését. Ha a szerszám megsérült, a további használat előtt biztosítsák be a javítását. Sok baleset okozója az elektromos szerszámok helytelen karbantartása. h) A vágó szerszámokat tartsák élesen és tisztán. A helyesen karbantartott és kiélesített szerszámok megkönnyítik a munkát, korlátozzák a baleset veszélyét és jobban ellenőrizhető a velük való munka. Más kellék használata, mint amely a használati utasításban van feltüntetve az importőr által a szerszám meghibásodását idézheti elő és baleset okozója lehet. i) Az elektromos szerszámokat, kellékeket, munkaeszközöket, stb. használja ezen utasítások alapján és oly módon, amely elő van írva a konkrét elektromos szerszámokra, gyelembevéve az adott munkafeltételeket és az adott típusú munkát. A szerszámok használata más célokra, mint amelyekre gyártva voltak veszélyes helyzetekhez vezethet.

5. Az akkumulátoros szerszámok használata a) Az akkumulátor behelyezése előtt győződjön meg arról, hogy a kapcsoló a “0-kikapcsolt“ helyzetben van. A bekapcsolt állapotban levő szerszámba való akkumulátor behelyezése veszélyes helyzetek okozója lehet. b) Az akkumulátor töltésére csak a gyártó által előírt töltőt használja. Más fajta akkumulátor töltő használata tűzesetet idézhet elő. c) Csak olyan akkumulátort használjon, amely előírt az adott szerszámhoz. Más fajta akkumulátor töltő használata balesetet, ill. tűzesetet idézhet elő. d) Ha az akkumulátor használaton kívül van tárolják elkülönítve a fémtárgyaktól, mint például a kapcsok, szorítók, kulcsok, csavarok vagy más apró fémtárgyaktól amelyek előidézhetik az akkumulátor két kontaktusának összekapcsolását. Az akkumulátor rövidzárlata balesetet okozhat, égési sebeket és tűzesetet idézhet elő. e) Az akkumulátorokkal bánjunk kíméletesen. Kíméletlen bánásmóddal az akkumulátorból kifolyhat az elektrolit. Kerüljük a közvetlen érintkezést az elektrolittel. Ha mégis érintkezésbe kerülünk az elektrolittel, az érintet helyet mossuk le vízzel. Ha az elektrolit a szemünkbe kerül, azonnal menjünk orvoshoz. Az akkumulátor elektrolitje ingerületet vagy égéssérülést okozhat.

6. Szerviz

a) Ne cseréljék az egyes szerszámok részeit, ne végezzenek el maguk javításokat, más módon se nyúljanak bele a szerszámokba. A berendezések javítását bízzuk szakképzett személyekre. b) A termék mindennemű javítása vagy módosítása a mi vállalatunk beleegyezése nélkül nem engedélyezett (balesetet idézhet elő, vagy kárt okozhat a felhasználónak). c) Az elektromos szerszámokat mindíg certikált szervizben javíttassuk. Csak eredeti vagy ajánlott pótalkatrészeket használjanak. Ezzel garantálja Ön és szerszáma biztonságát.

KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK

- A használatba vételt megelőzően olvassa el a jelen Biztonsági utasításokat, majd őrizze meg őket.

! - Ez a jelkép a lehetséges személyi sérülésekre, vagy a szerszám megsérülésének veszélyére hívja fel a gyelmet.

! E kézikönyvben szerepelő utasítások be nem tartása esetén balesetveszély áll fenn. ! A berendezés megfelel az érvényes műszaki előírásoknak és szabványoknak.

! Ne engedje, hogy az esztergával gyermekek manipuláljanak. Akadályozza meg az állatok hozzáférését a berendezéshez. ! Semmilyen berendezést ne hagyjon felügyelet nélkül, ha a közelben gyermekek tartózkodnak. ! Az esztergát mindig kapcsolja le az elektromos hálózatról, ha valamilyen gond merül fel a munka során, valamint minden tisztítás és karbantartás előtt, minden áthelyezésnél és akkor is, ha nincs használatban! ! Az esztergával végzett munka során tilos az evés, ivás és dohányzás. ! Ügyeljen rá, hogy ujja, ruhája, haja vagy más testrésze ne kerüljön túl közel a forgó vagy felforrósodott géprészekhez, ha az eszterga be van kapcsolva. ! Ne érintse meg a berendezés átforrósodott részeit vagy a megmunkálandó anyagot ! Bizonyosodjon meg róla, hogy a szerszám nem sérült és rendesen meg van élesítve ! Az esztergát soha ne helyezze gyúlékony anyagok közelébe. A gép hálózati kábelét mindig a készülék hátoldalán helyezze el.

! Amennyiben az anyagmegmunkáláskor por keletkezik, viseljen reszpirátort és védőszemüveget. Olyan védőszemüveget viseljen, amely megfelel a DIN 58214 szabványnak. Ha a berendezést szemvédő nélkül használja, a szembe idegen tárgy kerülhet (például törmelék vagy forgács), és tartós látáskárosodást okozhatnak. A DIN szabványnak nem megfelelő védőszemüveg használata súlyos sérüléshez vezethet a védőüveg lehetséges széttörése miatt. A géppel való munka során feltétlenül szükséges előírt védőruhát viselni. A forgó szerszám bekaphatja az öltözet szabadon lengő részét. Hosszú hajviselet esetén a hajat össze kell fogni, vagy védősapkát kell viselni. Figyelmeztetés! Sérülésveszély! A vágószerszám beszerelése vagy kivétele előtt kapcsolja ki az esztergát és húzza ki a dugót a konnektorból. Ezzel megakadályozza, hogy a berendezés véletlenül beinduljon. ! Mindig kizárólag megfelelő, a gyártó által ajánlott szerszámokat használjon. Soha ne használjon tompa

vagy sérült szerszámot. Kizárólag éles, sérülésmentes szerszámot használjon. Ne használjon olyan szerszámot, amelyek szára sérült, deformálódott vagy tengelye nem megfelelő irányba mutat. ! Soha ne használjon olyan szerszámot, amelynek más az átmérője vagy paraméterei, mint az ebben a leírásban feltüntetett adatok. ! A megmunkálandó anyagot soha ne tartsa kézben. Bizonyosodjon meg arról, hogy a megmunkálandó anyag jól rögzített. A megmunkálandó anyagot mindig rögzítse rögzítő berendezéssel vagy szorítóbilinccsel. ! Munka közben soha ne közelítsen ujjaival a marószerszámhoz. Ha a megmunkált anyag váratlanul elmozdulna, Ön könnyen megsértheti magát. ! Mindig legyen gyelmes, főleg a rutinhasználat során (ha a berendezést gyakran használja). Jegyezze meg, hogy egy kis óvatlanság a másodperc töredéke alatt súlyos sérüléshez vezethet. ! Ne kapcsolja be a gépet, ha valamelyik részét éppen mozgatja.

! Ellenőrizze az összes mozgórészt, hogy nincseneke kifordulva vagy elgörbülve, esetleg nincsenek-e megsérülve, vagy nem áll-e fenn más körülmény, amely hatással lehet a berendezés biztonságos üzemelésére. Amennyiben a berendezés sérült, használat előtt javíttassa meg. ! A marószerszámok cseréje vagy a beállítások elvégzése után ellenőrizze, hogy mind az orsó anyacsavarja, mind pedig az összes beállítási rész erősen be van húzva. Soha ne kezdjen el akkor dolgozni, ha a berendezés már bele van vezetve az anyagba. ! Kizárólag a készülék gyártója által ajánlott tartozékokat használjon. ! Minden használat előtt ellenőrizze a védőborítás helyes működését. Távolítson el minden port, forgácsot és egyéb idegen anyagot, amelyek befolyásolhatnák a berendezés való pontos munkavégzést.

- A forgács és fűrészreszelék eltávolítására kizárólag kefét vagy más erre gyártott eszközt használjon. Soha ne próbálja a forgácsot szabad kézzel eltávolítani. A forgácsot kefe segítségével, kizárólag a készülék kikapcsolt állapotában távolítsa el. A gép elindítása előtt győződjön meg arról, hogy minden védőburkolat működéképes és az eredeti helyén van. Győződjön meg arról, hogy a gép felállításának helye elég szilárd ahhoz, hogy elbírja a gépet a megmunkált anyag tömegével együtt, hogy a gép mindig stabilan álljon és hogy ez a hely képes legyen elnyelni a gép által keltett vibrációkat. A gép összes csapágyas részének jól meg kell lennie kenve a kisebb súrlódási erő és a korrózió elleni védelem miatt. Az első használat előtt tisztítsa ki a gépet erre alkalmas ökológiai tisztítószer segítségével. A gépet tilos bármilyen olyan anyagok megmunkálására használni, amelyek toxikusak vagy megmunkálásuk során egészségre káros por keletkezik.

Figyelem! Az elektromos áram kiesése miatti munkamegszakítás esetén azonnal kapcsolja ki

a berendezést, amint megszakad az üzemelése.

d e

A gép egyfázisú 230V/50Hz árammal táplálható. Az elektromos áramkörnek 16A biztosítékkal kell lennie biztosítva. A készülék helyes használata. A berendezés súlya 34 kg. Azt ajánljuk, hogy a berendezés megfelelő emelőberendezéssel használja. Amennyiben a kezelőszemélyzet úgy dönt, hogy a berendezés emelőberendezés nélkül kívánja áthelyezni, biztosnak kell lennie abban, hogy a súlyt elbírja. Mindeközben ügyelnie kell saját testi épségére.

Az eszterga befogólap befogófejét mindig kézzel szerelje szét. Ne használjon elektromos szerszámot. A befogófej beszerelése után rakja el a kulcsot és a szerszámokat. Ha az eszterga be van kapcsolva, ne rögzítse és ne állítsa be kulccsal a munkadarabot vagy a berendezés forgó részeit. Ha a gép mozgásban van, annak közelében ne használjon semmilyen szerszámot, és ne próbálja a szerszám élességét kézzel. A munkavégzéshez mindig a célnak megfelelő szerszámokat használjon és álljon megfelelő helyzetben. Az eltört szerszám vagy munkadarabrész könnyen okozhat balesetet. A berendezéstől mindig tartsa be a megfelelő távolságot, hogy kívül legyen a letört késdarab vagy munkadarab hatókörén.

A berendezés földvezetékes és földvillás elektromos kábellel van ellátva. A villát a helyi előírásokkal és bizonylatokkal összhangban, megfelelően telepített, megfelelő kimenetre kell csatlakoztatni. A kábelt ne módosítsa még akkor sem, ha nem egyezik a kimenettel. A földvezeték helytelen csatlakoztatása elektromos áram okozta sérüléshez vezethet. Ha a feszültségkábelt vagy a dugót javítani kell vagy ki kell cserélni, hívjon képesített javítómunkást.

- Használjon zajjal, porral és vibrálással szembeni védőfelszerelést !!!

ŐRIZZE MEG A BIZTONSÁGI ELŐÍRÁSOKAT !!!

LEÍRÁS

1. Be/Ki kapcsoló - A faeszterga be- és kikapcsolására szolgáló alkatrész.

2. Szíj- és szíjtárcsa borítás – A szalagot és a csigát takarja. Ezt kell felnyitni, ha hozzá akar férni a szalaghoz vagy a csigához, ha változtatni akar a központosító meghajtási sebességén.

3. Meghajtott Központosító - A munkadarabot forgatja és középpontban tartja a munkához.

4. Vezetősínek - A támaszték és az anyagvég-rögzítő párhuzamos mozgatását biztosítják.

5. Eszköztámaszték - Támaszték, amely tartja a munkaeszközt, míg a munkadarab forog.

6. Támasztékbiztosító gomb - Rögzítő fogantyú a támaszték magasságának beállításához.

7. Anyagvég-rögzítő - A meghajtott központosítóval együtt tartja a forgó munkadarabot.

8. Maticový kľúč

9. Imbusový kľúč

10. Szorítólemezt tábla

Piktogramok

A termék dobozán található piktogramok:

a) A hálózat értékei b) Bemenő teljesítmény c) Fordulatszám üresjáraton d) Fordulat maximális átmérője e) Dimenzió között centers

ÜZEMELTETÉS ÉS HASZNÁLAT

Az ASIST szerszámcsalád kizárólag otthoni barkácsolásra és hobbi használatra alkalmas. A gyártó és az importőr nem javasolják a szerszámok használatát sem szélsőséges körülmények közepette, sem túlzott terhelés esetén. Bármilyen további követelmény a gyártó és vásárló közti megegyezés tárgya.

A szíj feszességének beállítása

! A váratlan indítás vagy áramütés elkerülése érdekében ne csatlakoztassa a gép elektromos vezetékét a hálózathoz. A vezeték mindig legyen kihúzva az elektromos hálózatból a faeszterga összeszerelése vagy javítási ideje alatt. A faesztergát szilárd, vízszintes felületre kel rögzíteni, pl. satupadra vagy munkapadra. Az eszterga használatba vétele előtt a kezelőnek a teljes üzemviteli útmutatót gyelmesen áttanulmányozva tökéletesen meg kell ismerkednie a szerszámgép üzemeltetésével, karbantartásával, valamint a kenési eljárásokkal, hogy teljes mértékben és maximálisan biztonságos üzemeltetéssel tudja kihasználni a berendezés lehetőségeit. Az eszterga első indítása előtt alaposan vizsgálja meg a berendezés valamennyi elektromos alkatrészét és a motort, hogy kiszűrje a szállítás során a villamos áramkörben keletkezett esetleges hibákat vagy problémákat. Az első próbaüzemnél állítsa be a legkisebb lehetséges üzemi fordulatszámot, majd indítsa el a gépet. Járassa 20 percig, hogy kiderüljön, nincs-e valamilyen rendellenesség. Ha minden szabályosan működik, akkor fokozatosan növelhető az üzemi fordulatszám

A szíj feszességének ellenőrzése

Az eszterga összeszerelt állapotba kerül csomagolás-

ra. Ennek ellenére használat előtt be kell állítani a szíj feszességét. ! Bizonyosodjon meg arról, hogy az eszterga nem csatlakozik az elektromos hálózathoz. Nyissuk ki a szíj és a görgő takaró fedelét (2) a hatoldalú csavarok meglazításával. Nyomja be a szíjat kézzel. A megfelelően beállított szíj kb. 12 mm nyomható be (2.ábra).

A sebesség és a szíj feszességének beállítása

Az esztergán négy különböző fordulatszám beállítása lehetséges: 810, 1100, 1700 és 2480 ford/perc Az 3. ábra mutatja, hogy hogyan nyerhető a négy különböző fordulatszám, ha a szíjat a különböző szíjtárcsákon elhelyezi. (1 - szíjtáresa , 2 – motor) ! Húzza ki a faeszterga csatlakozóját az elektromos hálózatból. Nyissa ki a szíj- és szíjtárcsa borítását (2). Lazítsa meg a motor tárcsáját (x) az állítható csavarkulcs segítségével (4.ábra). Helyezze az ékszíjat a kívánt sebességnek megfelelő pozícióba. Állítsa be az ékszíj feszességét, majd húzza meg a motortárcsa rögzítő csavarját. A szíj feszessége megfelelő, ha kézzel kb. azaz 12 mm-t lehet benyomni..

Az anyagvégrögzítő és a munkaeszköz támaszték mozgatása

Az anyagvég rögzítőt és a támasztékot a rögzítő gombok segítségével alulról rögzíthetjük a sínekhez. Új helyzetbe állításuk a következőképpen lehetséges: ! Csatlakoztassa le a faesztergát az elektromos hálózatról. A rögzítő lazítsa meg (y). (5. ábra) Csúsztassa az anyagvég-rögzítőt és/vagy a támasztékot a síneken, majd húzza feszesre a rögzítő fogantyúkat (y).

Az anyagvég rögzítő tüske eltávolítása

! Csatlakoztassa le a faesztergát a hálózatról. Távolítsa el a kézi kereket a csavarorsóról az hatszögű csavar meglazítása után. Csavarja le a tüskét a szerelvényről.

A hajtott központosító eltávolítása

! Csatlakoztassa le a faesztergát a hálózatról. Használja a csavarkulcsot a hajtócsavar nyakán levő lapított rész mozdulatlanul tartásához, majd ezután az óra járásával megegyező irányban csavarja le a központosítót (6.ábra).

A pofalemez felszerelése

A pofalemez a faeszterga alkatrésze, azzal együtt szállítja a gyártó. ! Csatlakoztassa le a hálózatról a faesztergát. Távolítsa el a központosító tüskét a csavarorsóról. Igazítsa a pofalemez középső furatát a csavarorsó menetéhez. (7.ábra) Csavarja be a pofalemezt a csavarorsóba.

A középpontok igazítása

Ha a középpontok nem esnek egy vonalba, tegye a következőket: Mozdítsa az anyagvég-rögzítőt a meghajtott központosítóhoz. Rögzítse az anyagvég-rögzítő szerelvényt a sínhez. Lazítsa meg a négy hatszögű csavart a meghajtott központosítón (8.ábra) Billentse meg a meghajtott központosítót, amíg a középpontok egy vonalba nem esnek, majd húzza meg a csavarokat.

Az orsó forgatása

A következő tanácsok a faesztergálásában kezdőknek segítenek a faeszterga működtetésében. Használjon egy fadarabot a beállítások ellenőrzésére és a faeszterga működésének megtapasztalására, mielőtt komolyabb feladatba kezdene. ! Mindig tartsa távol a kezét a meghajtott központosítótól vagy a pofalemeztől, amikor a gép be van kapcsolva. Válasszon egy darab faanyagot. Húzza meg mindkét végén az átlóit, hogy kijelölje a középpontját. (9.ábra). Fűrészeljen az átlók mentén egy kb. 2 mm mély árkot. A kijelöléshez egy kis kézi vasfűrész a legalkalmasabb. Használjon fa- vagy gumikalapácsot a darabvég központosító tüske beütéséhez, majd távolítsa el a tüskét (10.ábra). Üsse be a másik végén a meghajtó központosító tüskéjét, győződjön meg róla, hogy a fűrészvágások metszéspontjában van. Távolítsa el a tüskét. Tisztítsa meg a középpontokat és a meghajtó menetét, valamint a darabvég-tartó menetes furatát. Szerelje be a központosító tüskéket a helyükre (meghajtó és darabvég-tartó). Helyezze a faanyagot a két központosító tüske közé és rögzítse a darabvég-tartót. A darabvég-tartó kézi kerekének forgatásával mozdítsa a központosító tüskét a faanyaghoz. Győződjön meg róla, hogy a központosítók. Állítsa be a támasztékot kb. 3 mm távolságra a munkadarab sarkaitól, a középvonal felett. Rögzítse a támasztékot (12.ábra 1 – támaszték, 2 – faanyag) . A támasztékot szerint folyamatosan állítsa közelebb, ahogy a munkadarab átmérője csökken. Forgassa a munkadarabot kézzel, hogy meggyőződjön arról, hogy a támaszték sehol nem ér hozzá a munkadarab sarkaihoz. Tekintse át a javasolt sebesség beállításokat a sebesség kiválasztása menüpont szerint.

Esztergálás pofalemez segítségével

Az olyan tárgyak megforgatásához, amelyek nem foghatók be a két központosító tüske közé, a pofalemez használata szükséges. Az ilyen típusú munkadarabok szükségszerűen kissé túlméretezettek, megmunkálás során képződő durva vágások és a rezgések okozta hibák kiküszöbölése érdekében. A pofalemezt közvetlenül a munkadarabra rögzítheti négy (hat) facsavar segítségével (külön árusítva). (11.ábra). ! Mindig győződjön meg róla, hogy a munkadarabot

biztonságosan rögzítette a pofalemezhez vagy a központosító tüskék között! Amikor a pofalemezt használja az esztergáláshoz, győződjön meg róla, hogy a csavarok feje nem kerül érintkezésbe a forgórésszel a megmunkálás során!

HASZNÁLAT A kéz helyzete

A kéz helyzetét a szükséges kifejtendő emelőerő nagysága határozza meg. Szokásosan a kéz tenyérrel felfelé van a támasztékon, a mutatóujj szolgál vezetőként, a támasztékon csúszva, ahogy a forgácsolás történik. Lefelé fordított tenyérrel markolva a kést, durvább, nehezebb, nagyobb erőkifejtést igénylő műveletek végezhetők. Ekkor az alkar és a kisujj szolgál vezetőként.

- ! A szerszámot mindig szilárdan tartsuk a késtámasztéknál, hogy elkerüljük a véletlenszerű kiugrását.

Tervezett minta kijelölése

Először készítse el a tervezetet, a látható mintát a munkadarabon, amit a megmunkálás során követni tud. A minta ugyanolyan módon készíthető el, mint az orsó kialakítása. Sablon is készíthető, amelyet a munka során szem előtt tartva az eredmény összehasonlítható. Egy daraboló véső segítségével a forgó munkadarabon kialakított körökkel gyorsan meghatározhatja a kritikus pontok helyzetét.

Üreg kiesztergálása

Az első lépés a lehető legtöbb felesleges faanyag eltávolítása a munkadarabból. A lehető legnagyobb méretű fúróhegy használatával készítsen furatot a munkadarab közepébe. Gondosan mérje meg, hogy a fúróhegy milyen mélyen hatolhat a fába, majd utána a felesleget távolítsa el a kerek orrú véső vagy a homorú véső segítségével. Ebben a lépésben a végső méretnél 3 mm kisebb furatot készítsen. Esztergálja véglegesre a belső méretet kerekorrú véső vagy balról kerek véső segítségével. Simítsa ki a furat alját egyenes végű véső segítségével. Mindig próbálja a támasztékot, amely a vésőt tartja, a lehető legközelebb állítani a megmunkálandó felülethez.

A daraboló véső használata

A daraboló véső elsődleges feladata, hogy egyenes, a felületre merőleges vágást készítsünk vele a munkadarabon. Tetszőlegesen mélyet vagy akár az egész darabot elvágva. Ezért ez egy nagyon keskeny

eszköz, széles, és úgy van megélezve, hogy saját magának helyet biztosítson a munkadarabban, így a vágás élei nem égnek meg. Azonban amikor vágásra, karcolásra használjuk, rövid időközönként el kell venni a munkadarabtól a túlhevülés elkerülése érdekében. Az egyéb vésőkkel és fűrészekkel ellentétben, a daraboló vésőt ritkán tartjuk ferdén a munkadarabhoz. Mivel az eltávolítandó anyagmennyiség kevés, nem szükséges ferdeszögben tartani. A kést egyszerűen a munkadarabhoz lehet nyomni merőlegesen a vágáshoz, vagy hozzáérinteni a munkadarab közepéhez, a

simításhoz.

A ferde véső használata Ez az eszköz majdnem mindig a vágott élek lekerekítésére használatos vagy V alakú bevágások, esetleg gyöngyök, gombok készítéséhez vagy vállak kiegyenesítésére. Megfelelő használatával az eredmény a lehető legjobb, amit vésővel el lehet érni. Csak nagyon ritkán használjuk simításhoz, mivel gyorsan eltompul. A forgácsolások befejezéséhez a ferdevésőt tartsa erősen a ferde vágó éllel lefelé fordítva. A vésőt tartsa szorosan a munkafolyamat során. Húzza visszafelé, amíg el nem kezdi forgácsolni a sarkokat, majd ingázó mozdulatokkal mozgassa a nyelét a forgácsolás folytatásához. A véső hegye és sarka is használható könnyebb vágások létrehozására. Soha ne hatoljon túl mélyen a fába anélkül, hogy a vágás éleit letisztázná, mert a szerszám élének túlhevülése veszélyes lehet.

Váll kialakítása

A váll lehet egy négyszögletesre meghagyott rész az eredeti munkadarabból, egy vastagabbra hagyott kör alakú rész a munkadarabon vagy a munkadarab végén. A legtöbb esetben merőleges a munkadarab tengelyére, de lehet bármilyen szögben. Először jelölje ki a váll leendő helyzetét egy ceruzával a forgó munkadarabon. Azután képezzen ki egy 1,5 mm nagyságú méretjelölő vágást a daraboló vésővel, a leendő váll külső oldalán. Ha a váll keskeny, a véső sarka/oldala használható a méret kijelöléséhez. Ne hatoljon mélyebbre, a ferdevésővel, hacsak nem széles V alakú mélyedést készít, amely szabaddá teszi a vágás éleit a szerszám számára.

- Használja a homorú vésőt a váll külső részén maradt sorja eltávolítására. Simítsa le a váll élét a prol maximum 3 mm magasságáig. Hacsak az nem magasabb, mint 25,5 mm legjobb, ha ezt 3 mm ferdevésővel teszi. Először használja a véső hegyét a váll oldalán maradt forgács eltávolításához lefelé haladva, a végső méretig. Tartsa a vésőt úgy, hogy a ferde él alsó sarka a váll felé essen, egészen közel, párhuzamosan a váll oldalfalával. Legyen biztos benne, hogy a vágó él felső része elfordul a munkadarabtól, így csak a véső hegye forgácsolja az anyagot. Ha a forgácsolt sarok már elég egyenes, a véső könnyedén szalad az anyagon. Kezdje ekkor a megmunkálást alulról, és haladjon felfelé a vésőheggyel.

- Forgácsolja ki a külső átmérő végső méretét, azután tisztítsa ki a sarkokat, a ferdevéső sarkának előre tolásával a külső oldal felszínén. Gömbölyítse le a vágott éleket a nyél felfelé emelésével, így csak a véső hegye éri el az anyagot. Ha a váll a munkadarab végén van, akkor a műveletet úgy hívják, hogy „négyszögesítik a végét”. Ebben az esetben a külső átmérőt csökkentse kb. 6 mm nagyobbra, mint a munkadarab többi részének átmérője. A munka befejezéseként távolítsa el a maradék sorját.

Vájatok esztergálása

Használjon ceruzát a sarkok kijelölésére. Ezután nagyolja ki a mélyedést homorú vésővel vagy kerekorrú vésővel kisebb mélységűre, mint a végső méret. Ha a mélyedés elég széles, méretező vágások készíthetők a nagyolás tervezéséhez. Ha már ki van nagyolva, a mélyedést két lépésben lehet készre forgácsolni, mindkét végéről a közepe és az alja felé haladva.

- Bármelyik felével kezdi is, a homorú vésőt a nyelénél fogva tartsa magasan, és a penge két oldalát tartsa a hüvelyk és mutatóujja között, rögtön a ferde él mögött. Az ujjak helyzete teszi lehetővé, hogy begördítse a pengét a mélyedésbe. Tartsa úgy a pengét, hogy az 90°-ot zárjon be a munkadarab tengelyével, pontosan érintve a ceruzavonalat a munkatengelyre mutatva. Ebből a kiinduló helyzetből indulva, nyomja le könynyedén a véső hegyét a forgácsolás megkezdéséhez, majd folytassa a mozdulatot lefelé és előre a bemélyedés közepe felé. Ezzel egy időben a véső hegyét egyenletes harangozó mozdulatokkal irányítva elérhető, hogy a bemélyedés alja egyenletes legyen. Fontos, hogy a vésőnek csak a hegye érjen hozzá a megmunkálandó felülethez, az első mozdulattól az utolsóig. Az ellenkező oldal kialakításához az ellentétes irányú mozdulatokat végezze el.

V alakú bevágások készítése

V alakú hornyok készítéséhez használható a ferdevéső hegye vagy sarka is. Ha a hegyét használja, a forgácsolási művelet ugyanaz, mint a váll lesorjázásakor, azzal a kivétellel, hogy a ferdevésőt a kívánt mélységig engedjük az anyagba hatolni. A könnyebb vágások először az egyik, majd a másik oldalról fokozatosan mélyülő forgácsolással készíthetők el, amíg a kívánt szélességet és mélységet el nem éri. Ha a véső sarkát használja, akkor a vésőt fordítsa lefelé, a támasztékot használva forgástengelyként. Egyébként a vágási pozíció és a sorrend azonos az előzőekkel. Ha a véső hegyét használja, fontos, hogy a forgácsolás csak a hegy csúcsával történjen. Ha mély horony készítését tervezi, gyorsabb megoldást jelent, ha először a méretező vágásokat készíti el mindegyik horony közepénél. Hornyok készíthetők lándzsahegyű vésővel vagy három élű ráspollyal is.

TISZTÍTÁS ÉS KARBANTARTÁS

! Tisztíttás, karbantartás elött áramtalaníttani. Rendszeres karbantartás Nézze át a berendezés össze mozgórészét, és győződjön meg arról, hogy megfelelően meg van-e olajozva. Ellenőrizze, hogy a berendezés megfelelően rögzítve van-e és nem áll fenn semmilyen más abnormális helyzet. A berendezés környékéről távolítson el minden zavaró dolgot és tisztítsa meg a környező területet úgy, hogy elejét vegye a működés közben felmerülő meghibásodásoknak, ezzel is ügyelve a kiszolgáló személyzet biztonságára. Elindítás után gyelje a berendezés működését, és abban az esetben, ha valamilyen rendkívüli dolog merülne fel, kapcsolja ki és haladéktalanul javítsa meg a készüléket.

Ellenőrizze, hogy az orsó nem vibrál-e. Ellenőrizze az egész áramkört, hogy megbizonyosodjon a hibanélküli állapotról. Használaton kívül tartsa a berendezést tisztán és ügyeljen arra, hogy a mozgó részek megfelelően be legyenek olajozva. Ez a megelőzés véd a korrózió ellen.

Gondoskodjon a rendszeres karbantartásról és ellenőrzésről. Amennyiben valamilyen szokatlan dolog merülne fel, kapcsolja ki és haladéktalanul javítsa meg a készüléket. Amennyiben szokásos karbantartással nem orvosolható meghibásodást észlel, a további meghibásodások és sérülések elkerülése érdekében kérjük, lépjen kapcsolatba szerelőnkkel.

Kenés

A kenés biztosítja a gép problémamentes működését és pontosságát. A gépolaj vagy kenőzsír felhordásához használjon megfelelő ecsetet vagy szövetet. A csapágyas részek és mozgópályák megkenésére gépolajat használjon. A hosszanti, keresztirányú és függőleges mozgó felületek, ill. a megmunkáló fej csapágyára gépi kenőolajat használjon. A manipuláció befejezését követően tisztítsa meg a munkarészt és kezelje gépolajjal, hogy megelőzze a korróziót.

Tárolás, ha huzamosabb ideig nem használlja

A szerszámokat ne tárolja olyan helységben ahol magas hőmérsékletnek vannak kitéve. Ha lehetséges, a berendezéseket állandó hőmérsékletű és páratartalmú helyen tartsuk.

TEHNIKAI ADATOK

Üzemfeszültség 230 V-50 Hz Bemenő teljesítmény 350W Sebesség fokozat szám 4 Üresjárati fordulatszám 810 / 1180 / 1700 / 2480 perc Fordulat maximális átmérője 350mm Dimenzió között centers 970mm Súly 34 kg A védelem osztálya I.

EN 61029 szerint mért hangnyomásszint : LpA (hangnyomás) 62,5 dB (A) KpA=3 LWA (hangteljesítmény) 75,5 dB (A) KwA=3

Tegye meg a megfelelő intézkedéseket hallása megőrzése érdekében ! Ha az akusztikus nyomás meghaladja a 80 dB (A) szintet, mindig használjon fülvédőt

A változtatás jogát fenntartjuk!

KÖRNYEZETVÉDELEM HULLADÉKKEZELÉS

-1

Az elektromos szerszámot, annak tartozékait és csomagolását, kérjük, adja át a környezetet nem károsító újrahasznosításra.

Az elektromos szerszámot ne dobja a háztartási hulladékba!

Az elektromos és elektronikus berendezések hulladékairól szóló WEEE európai irányelv (2002/96/ EU) és annak nemzeti törvényekbe való átültetése szerint a használhatatlan elektromos szerszámokat adja le hasonló eszköz vásárlásakor az eladónál, vagy az elektromos szerszámok gyűjtésére és megsemmisítésére kialakított hulladékgyűjtők valamelyikében. Az így leadott elektromos eszközök az összegyűjtés, ill. szétszerelés után átadásra kerülnek a környezetet nem károsító újrahasznosításra.

A termék megfelel a RoHS (2002/95/EC) előírásainak.

GARANCIA

A garancia-feltételek részletezése a garancialevélben található.

A gyártás időpontja A gyártás időpontja kiolvasható a termék címkéjén található gyártási számból. A gyártási szám formátuma AAAA-CCCC-DD-HHHHH ahol CCCC a gyártási év és a DD a gyártási hónap.

ES MEGEGYEZÉSI NYILATKOZAT

My, forgalmazó az EU-ban

WETRA-XT, ČR s.r.o.

Náchodská 1623

193 00 Praha 9, Czech Republic

IČO: 25632833

Kijelentjük, hogy a gyártmány

Tipus: AE4S35WNA Megnevezés: FÉMESZTERGA

Tehnikai paraméterek: A hálózat értékei 230V~50Hz Bemenő teljesítmény 350W Üresjárati fordulatszám 810 / 1180 / 1700 / 2 480min-1

megfelel az összes Európai vállalat által kiadott követelménynek a következők alapján:

EC Machinery Directive (MD) 2006/42/EC (98/37/EC) EC Low Voltage Directive (LVD) 2006/95/EC EC Electromagnetic Compatibility Directive (EMC) 2004/108/EC

A gyártmány tesztelését és ES tipus ellenőrzését végző autorizált cég:

TÜV SÜD Product Service GmbH, Ridlestrasse 65, 80339 München, Germany Identication No.: 0123

A gyártmány tulajdonságai és tehnikai specikumai a következő EU normáknak felel meg:

EN 61029-1 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3

A tesztelés eredménye és bizonylata a következő tanusítványban és test-reportban van feljegyezve:

Tanusítvány szám.: Test Report szám: M8 080645617 084 4840308010100 N8 080645617 085 4840308010100 Z1A 080645617 083 4840308010100 E8N 080645617 080 4840308236000

Személy, mely a tehnikai dokumentáció összegzésével van megbízva:

Alexandr Herda, vezérigazgató WETRA-XT, ČR s.r.o. Náchodská 1623 193 00 Praha 9, Czech Republic

Dátum: 2010-03-12

Alexandr Herda, vezérigazgató

Az eredeti ES MEGEGYEZÉSI NYILATKOZAT fordítás

Praha, 2010-03-12

Traducerea instructiunilor originale

AE4S35WNA -

Instrucţiuni generale de siguranţă

Studiaţi, reţineţi şi păstraţi cu grijă aceste instrucţiuni de siguranţă

Atenţie! Atunci când folosiţi aparate electice sau scule electrice, trebuie să respectaţi următoarele instrucţiuni de siguranţă din motive de protecţie împotriva accidentelor provocate de curentul electric, vătămarea altor persoane şi pericolele de incendiu. La toate instrucţiunile de mai jos, prin „scule electrice“ se înţelege nu numai sculele care sunt cuplate la reţeaua de energie electrică (curent alternativ) dar şi cele care sunt conectate la acumulatori (fără curent alternativ).

1. Mediul de lucru

a) Menţineţi spaţiile de lucru curate şi bine iluminate. Locurile murdare şi neiluminate sunt adesea pricina unor accidente. Puneţi la loc aparatele pe care nu le folosiţi. b) Nu folosiţi scule electrice în spaţiile cu un grad ridicat de pericol de incendiu sau explozie, asta înseamnă în locurile unde se aă lichide praf sau gaze inamabile. În sculele electrice se produc scântei care pot  cauza unei aprinderi a gazelor sau vaporilor. Nu permiteţi accesul animalelor la scule. c) Atunci când folosiţi sculele electrice, trebuie să asiguraţi ca persoanele neautorizate, mai ales copiii, să nu aibă acces în spaţiul de lucru. Dacă veţi  deranjat, puteţi pierde controlul asupra activităţii de lucru. În nici un caz nu lăsaţi sculele electrice fără supraveghere.

2. Siguranţa cadrului electric

a) Ştecherul sculei de curent alternativ trebuie să corespundă cu tensiunea de linie a prizei. Nu modicaţi niciodată şi în nici un fel cablul de alimentare. Pentru sculele dotate cu împământare, nu folosiţi niciodată adaptoare. Niciodată nu utilizaţi un triplu ştecher sau alt adaptor la uneltele a căror ştecher este prevăzut cu contact de protecţie. Cablurile de alimentare avariate sau încâlcite duc la majorarea riscurilor de vătămare cauzate de curentul electric. În cazul în care cablul de alimentare a fost deteriorat, acesta trebuie înlocuit cu un cablu de alimentare special, care poate  procurat de la producător, respectiv de la reprezentantul comercial al acestuia. b) Evitaţi atingerea suprafeţelor cu împământare, cum sunt ţevile, corpurile de încălzire centrală, sobele de gătit şi frigiderele. Pericolul de electrocutare este mai mare dacă corpul Dvs este în contact cu pământul. c) Nu expuneţi sculele electrice la ploaie, umezeală sau apă. Nu atingeţi niciodată sculele electrice cu mâinile ude. Nu spălaţi niciodată sculele electrice sub jet de apă şi nu le introduceţi în apă. d) Nu folosiţi alimentarea cu curent alternativ pentru altceva decât pentru ce este menit. Nu trageţi şi nu duceţi aparatele electrice de cablul de alimentare. Nu scoateţi ştecherul din priză trăgând de cablu. Aveţi grijă să nu deterioraţi cablul electric cu obiecte tăioase sau erbinţi. e) Sculele electrice au fost fabricate numai pentru conectarea la sursă de curent alternativ. Controlaţi întotdeauna dacă tensiunea liniei corespunde cu cea de pe plăcuţa aparatului. f) Nu folosiţi niciodată sculele electrice a căror ştecher sau cablu de alimentare prezintă defecţiuni sau dacă aparatul a căzut şi prezintă orice fel de defecţiune. g) În cazul utilizării cablului prelungitor, vericaţi dacă parametrii tehnici a-i acestuia corespund datelor specicate de pe plăcuţa de tip a sculei. În cazul în care sculele electrice sunt folosite în mediul exterior, utilizaţi cablu prelungitor adecvat utilizării exterioare. În cazul utilizării bobinelor prelungitoare, este nevoie de desfăşurarea acestora, pentru a nu se ajunge la supraîncălzirea lor. h) În cazul în care sculele sunt utilizate în medii umede, sau în spaţii exterioare, este permisă utilizarea lor în acest mod numai dacă sunt conectate la un circuit electric cu protecţie de 30 mA. Utilizarea circuitului electric cu protecţie /RCD/ diminuează riscul de accidentare prin electrocutare. i) Ţineţi aparatul manual electric numai de spaţiile izolate destinate pentru prindere, pentru că în timpul funcţionării echipamentul de tăiere sau de foraj poate ajunge în contact cu un conductor electric ascuns sau cu propriul cablu.

3. Siguranţa persoanelor

a) Atunci când folosiţi sculele electrice, acordaţi o atenţie maximă activităţii pe care o desfăşuraţi. Concentraţi-vă la lucru. Nu folosiţi sculele electrice dacă sunteţi obosit, sub inuenţa drogurilor, alcoolului sau medicamentelor. Atunci când folosiţi sculele electrice, chiar şi o clipă de neatenţie poate duce la vătămarea gravă a persoanelor. Nu mâncaţi, nu beţi şi nu fumaţi atunci când lucraţi cu scule electrice. b) Folosiţi echipamente de protecţie. Folosiţi întotdeauna ochelari de protecţie. Folosiţi echipamente de protecţie corespunzătoare muncilor pe care le efectuaţi. Echipamentele de protecţie cum ar  respiratorul, încălţămintea de protecţie antiderapantă, şapcă de protecţie sau căşti de protecţie, trebuie folosite conform condiţiilor de lucru deoarece cu ajutorul acestora se diminuează riscurile de vătămare. c) Evitaţi o pornire nedorită a aparatelor. Nu duceţi aparatele care sunt conectate la sursa de curent cu degetul pe butonul de pornire. Înainte de conectarea la sursa de curent, asiguraţi-vă că întrerupătorul este pe poziţia „oprit“. Transportarea sculelor cu degetul pe butonul de pornire sau conectarea ştecherului la priza de curent cu întrerupătorul pe poziţia „pornit“ pot deveni cauze pentru accidente şi alte vătămări. d) Înainte de pornirea aparatului, îndepărtaţi toate instrumentele şi cheile de reglare. Instrumentul sau cheia de reglare care rămân prinse la părţile rotative ale sculei electrice, pot  cauza unor vătămări a persoanelor. Menţineţi întotdeauna stabilitatea şi echilibrul. Lucraţi numai acolo unde aveţi acces bun. Nu supraevaluaţi niciodată forţele proprii. Nu folosiţi sculele electrice dacă sunteţi obosit. e) Îmbrăcaţi-vă într-un mod corespunzător. Folosiţi îmbrăcăminte de lucru. Nu purtaţi haine largi sau bijuterii. Asiguraţi-vă că părul Dvs, îmbrăcămintea,

mănuşile sau altă parte a corpulu Dvs nu se ae foarte aproape de părţile mobile sau erbinţi ale sculelor electrice. f) Racordaţi aparatul la aspiratorul de praf. Dacă aparatul este dotat cu un sistem pentru racordarea acestuia la un dispozitiv de captare sau aspirare a prafului, folosiţi-l şi asiguraţi-că că este bine racordat. Folosirea acestor dispozitive poate diminua riscurile provenite din cauza prafului. g) Prindeţi bine piesa prelucrată. Folosiţi o menghină sau dispozitiv de prins pentru a xa piesa pe care o veţi prelucra. i) Nu utilizaţi scule de nici un fel dacă sunteţi sub inuenţa alcoolului, drogurilor, medicamentelor sau a altor substanţe stupeante sau care crează dependenţa.

4. Folosirea şi îngrijirea sculelor electrice.

a) În cazul unei probleme în timpul lucrului, înainte de curăţare sau întreţinere, la ecare transport sau dacă nu sunt folosite, sculele electrice trebuie întotdeauna deconectate de la sursa de curent! Nu lucraţi niciodată cu sculele electrice care prezintă oricefel de defecţiune. b) Dacă scula începe să redea un zgomot sau miros anormal, trebuie să încetaţi imediat folosirea acesteia. c) Nu suprasolicitaţi sculele electrice. Sculele electrice vor funcţiona mai bine şi mai sigur dacă le veţi folosi la turaţiile pentru care au fost construite. Folosiţi sculele care sunt recomandate pentru lucrarea pe care o efectuaţi. Numai sculele recomandate pentru tipul de lucrare pe care o efectuaţi vor îndeplini cerinţele de siguranţă. d) Nu folosiţi sculele electrice care nu pot  oprite sau pornite de la comutatorul de comandă. Folosirea acestor scule este periculoasă. Comutatorul defect trebuie reparat de către un centru servis autorizat. e) Deconectaţi sculele de la sursa de curent înainte de a începe să le reglaţi, să schimbaţi accesoriile sau înainte de întreţinere. Această măsură elimină pericolul ca aceste scule să se pornească întâmplător. f) Sculele electrice care nu sunt folosite trebuie păstrate la un loc unde nu au acces copiii sau persoanele neautorizate. Sculele electrice în mâna persoanelor fără experienţă pot  periculoase. Păstraţi sculele electrice la un loc uscat şi sigur. g) Menţineţi sculele electrice într-o stare bună. Controlaţi regulat reglarea părţilor mobile şi mobilitatea acestora. Controlaţi dacă nu s-a deteriorat învelişul de protecţie sau alte părţi care pot afecta siguranţa sculei electrice. Dacă scula este defectă sau deteriorată, aceasta trebuie reparată înainte de a o folosi din nou. Multe accidente sunt cauzate de întreţinerea incorectă a sculelor electrice. h) Menţineţi sculele de tăiere curate şi ascuţite. Sculele întreţinute corespunzător şi bine ascuţite uşurează munca, reduc riscurile de accidente şi în timpul folosirii se controlează mai uşor. Folosirea altor accesorii decât cele menţionate în manualul de folosire sau cele recomandate de către producător, pot duce la defectarea sculei sau pot cauza vătămări. i) Sculele electrice, accesoriile, instrumentele de lucru etc. trebuie folosite în concordanţă cu aceste instrucţiuni şi în modul prescris pentru ecare sculă şi asta în aşa fel, încât să se ia în considerare şi condiţiile de lucru impuse şi tipul de muncă efectuată. Folosirea sculelor în alte scopuri decât cele menite, poate duce la situaţii periculoase.

5. Folosirea sculelor cu acumulatori a) Înainte de introducerea acumulatorului asiguraţi-vă că întrerupătorul este pe poziţia „0-oprit“. Introducerea acumulatorului în aparatul care este pornit poate duce la situaţii periculoase. b) Pentru încărcarea acumulatorului folosiţi numai încărcătoare prescrise de producător. Folosirea încărcătorului pentru un alt tip de acumulator poate duce la incendii. c) Folosiţi numai acumulatori destinaţi pentru sculele respective. Folosirea unui alt acumulator poate duce la vătămări sau poate  cauza unui incendiu. d) Dacă acumulatorul nu este folosit, păstraţi-l separat de alte articole din er cum ar  arcurile, bornele, cheile, şuruburile şi alte piese mărunte din er, care ar putea face un contact dintre două contactoare ale acumulatorului. Scurtcircuitarea acumulatorului poate duce la vătămări, arsuri sau poate provoca incendii. e) Manipulaţi acumulatoarele cu grijă. În cazul unui tratament inadecvat, este posibil să se scurgă electrolitul din acumulatoare. Preveniţi contactul direct cu electrolitul. Dacă electrolitul intră totuşi în contact cu pielea, spălaţi zona afectată cu apă. Dacă electrolitul intră în contact cu ochii, cereţi imediat ajutorul unui medic. Electrolitul acumulatorului poate cauza iritaţii sau arsuri.

6. Servisarea

a) Nu schimbaţi părţile aparatului, nu efectuaţi singuri reparaţiile şi nu interveniţi nici în alt mod la aparat. Pentru reparaţiile dispozitivelor apelaţi la personal calicat. b) Nu este permisă nici o reparaţie sau modicare a produsului fără acceptul societăţii noastre (poate duce la vătămări sau daune pentru utilizator). c) Sculele electrice trebuie întotdeauna reparate de către un centru servis autorizat. Folosiţi numai piese originale sau recomandate. Prin aceasta veţi asigura siguranţa Dvs şi a aparatului.

STRUNG DE LEMN

350W

PRESCRIPTII DE SECURITATE SUPLIMENTARE

- Inainte de a pune in functiune aparatul, vă rugăm să cititi cu atentie si să păstrati următorul indrumător.

! - Acest semn atrage atentia asupra posibilelor accidente personale sau a deteriorarilor la aparat.

! Întrucât nu ţineţi cont de cele descrise în acest

manual, se poate ivi pericol de accident.

- Aparatul corespunde prescriptiilor si standardurilor valabile.

Atenţie ! Nu permiteţi accesul copiilor la strung. Împiedicaţi ca, animalele să intre în contact cu acest aparat de prelucrare. Atenţie ! Nu lăsaţi aparatele electrice de prelucrare nesupravegheate şi înspecial atunci când sunt copii în apropriere. Atenţie! În cazu defectării sau la apariţia de probleme în timpul exploatării strungului, acesta va trebuii deconectat de la sursa de curent electric, acelaşi lucru se va aplica şi la exercitarea operaţiunilor de întreţinere, la curăţarea maşinii, la mutarea lui precum şi în situaţiile de repauz a maşinii. Atenţie ! În timpul lucrului cu strungul este interzis de a se mânca, bea şi fuma. Atenţie! Dacă strungul este conectat aveţi grije ca degetele dumneavoastră, echipamentul, părul sau alte părţi a corpului să nu intre în contactul direct cu piesele şi componentele aate în mişcarea de rotaţie sau cu cele care sunt încinse. Atenţie ! Nu atingeţi părţile încinse ale maşinii şi a pieselor prelucrate. Atenţie ! Asiguraţi vă că, sculele de tăiat nu sunt deteriorate sau că sunt bine ascuţite. Atenţie!Nu amplasaţi strungul niciodată în aproprierea substanţelor inamabile.

Cablurile electrice a frezei trebuie tot timpul să se ae in partea din spate a ei.

Atâta timp cât la prelucrarea materialelor se formează praf, folosiţi ! Aparat respirator de protecţie şi ochelari. Folosiţi ochelari de protecţie, care corespund normei DIN de ştandardizare 58214. În timpul lucrului la strung, folosiţi apărători adecvate pentru protecţia organului vederii, în caz contrar aşchiile rezultate din prelucrarea materialului vă pot atinge organul vizual, fapt care ar duce la deteriorarea totală a vederii. Folosirea ochelarilor de protecţie care nu corespund ştandardului DIN prescris, acest lucru poate duce la spargerea lentilelor de sticlă şi ca urmare la deteriorare organului vizual. Este necesar şi obligatoriu, ca în timpul lucrului cu acest aparat, să ţi îmbrăcat cu echipamentul de protecţie prescris şi prevăzut. Partea rotativă a aparatului, poate prinde părţile voalante a echipamentului de protecţie. În cazul părului lung, este indicat ca să-l aveţi strâns şi acoperit cu cască de protecţie. Atenţie la pericolul de rănire ! Înainte de schimbarea

sau scoaterea sculelor de tăiat, deconectaţi strungul de la sursa de curent sau scoateţi cablul de legătură din priză. Prin aceasta ve-ţi preîntâmpina pornirea întâmplătoare a strungului Atenţie! Tot timpul folosiţi numai componente accesorii corespunzătoare recomandate de către producător. Niciodată să nu folosiţi accesorii deteriorate sau neascuţite. Nu folosiţi accesorii care au urme de deteriorare, de deformare sau sunt descentrate în altă direcţie. Atenţie! Niciodată să nu folosiţi accesorii de diametru sau parametrii care nu sunt prevăzute în aceste prescripţii ale îndrumărilor. Niciodată să nu ţineţi materialul care urmează a  prelucrat cu mâna, asiguraţi-vă din timp că acest material este bine şi x prins. Tot timpul trebuie să aveţi grije, ca piesa de prelucrare să e prinsă în sistemul de xare sau prin intermediul clemelor de tip menghină de prindere. Atenţie! În timpul lucrului niciodată să nu vă apropriaţi cu degetele de sistemul aparatului de tăiat. Şi aceasta datorită faptului, că materialul s-ar putea ca pe neaşteptate să se deplaseze, astfel ducând la rănirea personalului de deservire a aparatului . Atenţie! În special, pentru personalul de deservire a aparatului, care are o rutină formată (dacă este folosit continuu), atragem atenţia să nu scape din vedere niciodată aceste prevederi. Atenţie ! Dacă manipulaţi cu una din piesele componente ale strungului, acesta nu trebuie să e conectat la sursa de curent.

Atenţie! Controlaţi toate părţile sistemului de mişcare, dacă nu sunt dezaxate sau deformate sau eventual deteriorate, sau dacă nu cumva nu sunt alte împrejurări care ar putea avea inuenţă la buna siguranţă a funcţionării a aparatul. Înainte de utilizare a aparatul, dacă constataţi, că sistemul este defect, atunci această defecţiune trebuie imediat reparată. Atenţie! După schimbarea accesoriilor componente la aparatul sau după procedura de reglare a sistemului , asiguraţi-vă că sunt bine prinse şi strânse precum piuliţa axului sau componenta sistemului de reglare. Niciodată să nu începeţi procedura de aparate, atâta timp cât dispozitivul de prelucrare în starea de repauz este înp în materialul care urmează a  prelucrat. Atenţie! Folosiţi numai componente accesorii prescrise de către producătorul aparatul. Atenţie! Înaintea începerii utilizării aparatuli, controlaţi dacă carcasa de protecţie este corect prinsă şi funcţională. Îndepărtaţi praful, aşchiile şi alte obiecte care ar putea avea inuenţă la operaţiunea de xare a reglării şi funcţionării aparatul. Pentru îndepărtarea aşchiilor şi a rezidurilor folosiţi înspecial perii sau alte aparate destinate acestui scop. Niciodată să nu îndepărtaţi rezidurile şi aşchiile cu mâna goală. Aşchiile îndepărtaţile numai prin intermediul periei şi această procedură se poate efectua numai atunci când aparatul este deconectată de la sursa de curent. Înainte de punere în funcţiune a aparate, asiguraţi-vă că toate carcasele de protecţie sunt funcţionale şi bine prinse la locul lor. Asiguraţi-vă că locul unde va  xată aparatul este îndeajuns de consolidat pentru a susţine greutatea aparatului inclusiv materialul care urmează a 

prelucrat, şi aceasta ca să ţi sigur că aparatul va

d e

 stabil, şi locul unde va  amplast să e în stare de a absorbi vibraţiile transmise de către această aparate. Toate lagărele, cuzineţii şi rulmenţii maşinii trebuiesc cât mai bine unse, şi asta pentru motivul de a se micşora forţa de frecare şi de a se proteja împotriva coroziei. Înainte de prima folosire a maşinei freze aceasta trebuie curăţată cu ajutorul detergentului ecologic. Acest aparat de frezare nu se poate folosi pentru prelucrarea orişicărui material care ar  toxice sau sănătăţii dăunătoare .

Atenţionare ! La întreruperea lucrului, din motivul unei pene de curent, deconectaţi freza imediat de la sursa electrică şi asta numai atunci când aparatul se opreşte. Aparatu poate  conectat numai la curentul de o fază 250V/50Hz. Siguranţa casei de conectare la curent trebuie să e de 16 A. Manipularea corectă cu aparatul . Greutatea frezei este de 34 de Kg. Recomandăm ca aparatul să e manipulată prin intermediul aparatului de ridicat corespunzător. Atâta timp cât personalul de deservire a aparatuli ,se decide că va folosi aparatul fără a utiliza aparatul de ridicat, va trebuii să e sigur şi convins că această greutate o va suporta şi va trebui să e atent la protecţia sa de sănătate personală.

Capul de prindere (păpuşa xă) pentru piesele ce urmează a  prelucrate a dispozitivului de xare se instalează manual. Pentru această operaţie nu folosiţi alte mijloace, cum ar  scule electrice de extragere. După procedura de instalare a capului de prindere, îndepărtaţi de la bordul strungului cheile şi celelalte scule din jurul dumneavoastră. În timpul funcţionării strungului, nu încercaţi să reglaţi sau să prindeţi piesele, ce urmează a  prelucrate şi nici părţile care sunt în mişcarea de rotaţie, cu cheile. Când strungul este în funcţiune, nu faceţi probe de încercare cu mâna în privinţa constatării ascuţimii cuţitelor şi nu folosiţi în apropierea strungului nici-un fel de unelte.

La operaţiunile de prelucrare cu strungul folosiţi tot timpul unelte adecvate şi alegeţi-vă poziţia de lucru corespunzătoare. Ruperea de bucăţi e din materialul care se prelucrează sau e din cuţitul de tăiat, pot atrage după sine accidente grave. Din acest motiv, trebuie să păstraţi o distanţă reglementară faţă de strung în timpul lucrului, şi asta pentru a nu  atins de bucăţile rupte.

Întreaga sursă de curent a acestei maşină unealtă de strung, este prevăzută cu cablu electric conectat la pământat, la fel este împământată şi şa-ştecher de conectare la priză. Împământarea şei-ştecher la conductorii electrici de circuit trebuie executată în conformitate cu prevederile normelor şi avizelor electrice în vigoare. Nu reparaţi cablurile electrice, chiar dacă nu corespund conexiunilor de conectare. Conectarea incorectă, a împământării la conductorul de circuit, atrage după sine accidente grave de electrocutare. Dacă se necesită repararea sau

schimbarea cablului de tensiune sau a şei de legătură de la priza electrică, atunci trebuie să vă adresaţi numai personalului calicat în acest domeniu.

Folositi imbracaminte de protectie pentru zgomot, praf si vibratii !!!

PATRATI INSTRUCTIUNILE DE PROTECTIE SI SECURITATE !!!

DESCRIERE

1. Comutator pornire / oprire - Element pentru punerea în funcţiune sau oprirea strungului de lemn.

2. Acoperitor pentru curea şi roată de curea – Acoperă banda şi melcul. Trebuie să ridicaţi acoperitorul întrucât doriţi să lucraţi la bandă sau la melc, sau dacă doriţi să modicaţi viteza de antrenaj a centralizatorului.

3. Centralizator antrenat - Învârteşte piesa de lucru şi o ţine în centru pentru efectuarea lucrării.

4. Bare de ghidaj - Garantează mişcarea paralelă a reazămului şi a xatorului pentru capătul de material.

5. Reazămul piesei - Reazăm care ţine mijlocul de lucru în timp ce piesa de lucru se învârteşte.

6. Buton pentru xarea susţinătorului - Mâner de xare pentru reglarea înălţimii a reazămului.

7. Fixator pentru capătul de material - Ţine piesa de lucru în rotire împreună cu centralizatorul antrenat.

8. Maticový kľúč

9. Imbusový kľúč

10. Placă de xare

Pictograme

Pictograme aate pe ambalajul produsului:

a) Valori electrice b) Putere c) Turaţie în gol d) Diametrul maxim al rotaţie e) Dimensiune între centrele de

UTILIZARE ŞI FUNCŢIONARE

Familia de aparate ASIST este accesibilă doar pentru lucrări de uz casnic, la nivel de hobby. Producătorul si importatorul nu propun utilizarea aparatelor nici in conditii extreme, nici sub sarcină extremă. Orice alte conditii se stabilesc de comun acord de catre producator si beneciar.

Punerea în funcţiune

! Pentru a evita pornirea neaşteptată sau electrocutarea, nu conectaţi cablul electric al maşinii la reţea. În timpul montării strungului de lemn sau al reparaţiei, şa (steckerul) cablului de alimentare să e

scoasă totdeauna din priză. Strungul de lemn trebuie xat pe o suprafaţă orizontală şi stabilă, de exemplu pe un banc de lucru sau banc menghină. ! Inainte de folosirea strungului, muncitorul ce deserveşte maşina trebuie să citească cu atenţie toate instrucţiunile de funcţionare, pentru a se familiariza cu funcţionarea maşinii. De asemenea, trebuie să se studieze modul de ungere şi intreţinere a maşinii de prelucrare pentru a le putea utiliza cu un potenţial maxim şi o maximă siguranţă. ! Inainte de pornirea strungului trebuie efectuat un control amănunţit al tuturor componentelor electrice şi al motorului, pentru a detecta eventualele defecţiuni sau probleme provenite la circuitul electric in timpul transportului ! La prima folosire de probă, selectaţi cea mai redusă rotaţie posibilă şi porniţi maşina de prelucrare. Lăsaţi maşina in funcţiune pentru o durată de 20 de minute pentru a vă asigura că nu survin nici un fel de anomalii. Dacă totul funcţionează aşa cum trebuie, puteţi ridica progresiv rotaţiile de lucru

Vericarea întinderii curelei

Strungul e împachetat gata montat. În ciuda acestui fapt, înainte de folosire trebuie reglată încordarea curelei. ! Asiguraţi-vă că strungul nu e conectat la reţeaua electrică.

- Deschideţi capacul curelei şi a rolei (2) prin slăbirea şuruburilor hexagonale.

- Împingeţi cureaua cu mâna. Cureaua reglată corespunzător poate  împinsă aproximativ 1,5 mm (g. 2).

Reglarea vitezei şi a întinderii curelei

- Pe strung pot  reglate patru rotaţii: 810, 1100, 1700 şi 2480 rot/min.

- Fig. 3 arată cum pot  obţinute cele patru rotaţii diferite, prin punerea curelei pe diferitele şaibe-de curea. (1 – roata curea , 2 – motor) ! Scoateţi din priză şa cablului de alimentare a strungului. Deschideţi învelitoarea curelei şi a roţii de curea (2). Relaxaţi discul motorului cu ajutorul cheii reglabile (x) (gr.4) Aşezaţi cureaua în poziţia corespunzătoare vitezei dorite. Reglaţi încordarea curelei, apoi înşurubaţi şurubul de xare al şaibei de motor. Gradul de încordare al curelei e corespunzător, dacă poate  apăsată cu mâna aproximativ 1,5 mm.

Mişcarea xatorului capătului materialului şi a reazamului – mijloc de munca

Fixatorul capătului materialului şi reazemul pot  xate de bare, de jos, cu ajutorul butonului de xare. Punerea lor în poziţie nouă e posibilă în felul următor: ! Deconectaţi strungul de lemn de la reţeaua electrică. Relaxaţi butoanele de xare (y). (g.5) Împingeţi xatorul capătului materialului şi/sau reazemul pe bare, apoi trageţi pînă la încordare

mânerele xatoare, aşa cum se vede în gură (y).

Îndepăartarea dornului pentru xarea capătului de material ! Deconectaţi strungul de lemn de la reţeaua electrică. Îndepărtaţi roata de mână de pe fusul letat, după slăbirea şurubului hexagonal. Desşurubaţi dornul de pe armătură.

Îndepărtarea centralizatorui antrenat

! Deconectaţi strungul de lemn de la reţeaua electrică. Folosiţi cheia pentru şurub pentru a ţine nemişcată partea aplatizată de pe gulerul şurubului de antrenare, după aceea învârtiţi centralizatorul în sensul acelor ceasornicului (g. 6).

Montarea plăcilor de falcă

Placa de falca este elementul component al strungului, va  ataşată aparatului de producător. ! Deconectaţi strungul de lemn de la reţeaua electrică. indepărtaţi dornul centralizator de pe fusul letat. Reglaţi gaura mijlocie a plăcii de falcă la letul fusului letat, precum vedeţi în imagine. (g. 7) Înşurubaţi placa de falcă pe fusul letat.

Potrivirea punctelor centrale

Dacă punctele centrale nu sunt într-o linie, efectuaţi următoarele: Mişcaţi xatorul pentru capătul de material spre centralizatorul antrenat. Fixaţi armătura xatorului pentru capătul de material de bară. Slăbiţi cele patru şuruburi hexagonale de pe centralizatorul antrenat. (g. 8) Mişcaţi centralizatorul antrenat până când punctele centrale ating aceeaşi linie, iar după aceea strângeţi şuruburile.

Rotirea axului

Sfaturile ce urmează vin în ajutorul începătorilor în strunjirea lemnului pentru a folosi strungul de lemn. Folosiţi o bucată de lemn pentru controlul reglajului şi pentru a dobândi experienţă în privinţa funcţionării strungului de lemn, înainte de a vă apuca de o treabă mai serioasă. Alegeţi o bucată de lemn. Trageţi diagonalele la ambele capete, pentru a determina punctul de centru, aşa cum se vede în g.9. Tăiaţi cu ferăstrăul pe liniile diagonalelor un şanţ adânc de aproximativ 2 mm. Punctul lor de intersecţie va  locul vârfului centralizator. Pentru desemnare cea mai aptă unealtă e un mic ferăstrău de mână pentru tăiat erul. Folosiţi un ciocan din lemn sau gumă pentru baterea spinului centralizator al capătului bucăţii, apoi îndepărtaţi spinul. (g. 10) Bateţi la celălalt capăt spinul centralizator al propulsorului şi asiguraţi-vă că e la punctul de intersecţie al diagonalelor. Îndepărtaţi spinul.

- Curăţaţi punctele centrale şi letul propulsorului, respectiv gaura letată a suportului-capătului-bucăţii. Montaţi la loc spinurile centralizatoare (propulsorul şi

suportul-capătului-bucăţii). Aşezaţi bucata de lemn între cele două spinuri centralizatoare şi xaţi suportul-capătului-bucăţii. Prin învârtirea roţii manuale a suportul-capătului-buc ăţii mişcaţi spinul centralizator pînă atinge materialul lemnos. Asiguraţi-vă că centralizatoarele “şed”. Poziţionaţi reazămul la o distanţă de 3 mm de colţurile obiectului supus prelucrării, deasupra liniei de mijloc. Fixaţi reazămul. (g. 12, 1 – reazăm, 2 – material lemnos) . Poziţionaţi reazămul în mod continuu mai aproape, aşa cum scade diametrul obictului supus prelucrării Învârtiţi obiectul de lucru cu mâna, pentru a vă convinge, că reazămul nu atinge niciunde colţurile obiectului de prelucrat. Revedeţi reglajele de viteză recomandate potrivit punctului de meniu – alegerea vitezei.

Strunjire cu ajutorul plăcii de falcă

La rotirea acelor obiecte, care nu pot  prinse între cele două spinuri centralizatoare, e necesară folosirea plăcii de falcă. Obiectele de prelucrat de acest tip sunt în mod necesar supradimensionate, în interesul reparării greşelilor produse în timpul lucrului de tăierile dure şi de vibraţii. Placa fălcii poate  xată nemijlocit de obiectul supus prelucrării cu ajutorul a patru (şase) şuruburi de lemn (se vinde separat). (g. 11). ! Asiguraţi-vă întotdeauna că obiectul de prelucrat a fost xat cu siguranţă de placile fălcilor sau între spinurile centralizatoare. Când folosiţi plăcile fălcilor pentru strunjire, asiguraţi-vă, ca în timpul prelucrării capul şuruburilor să nu intre în atingere cu partea rotitoare.

UTILIZARE Poziţia mâinii

Poziţia mâinii e determinată de mărimea necesară a forţei de ridicare ce urmează a  depusă. În mod obişnuit mâna e cu palma în sus pe reazem, degetul arătător serveşte drept conductor, alunecând pe reazăm, aşa cum are loc aşchierea. Apucând cuţitul cu palma întoarsă în jos, pot  efectuate operaţii care necesită depunerea unei forţe mai dure, mai grele şi mai mari. ! Întotdeauna ţineti ferm unealta la suportul cuţitului pentru a preveni sărirea accidentală a uneltei.

Desemnarea modelului proiectat Mai întâi faceţi proiectul, modelul vizibil pe bucata de lucru, pe care îl puteţi urma în cursul prelucrării. Modelul poate  efectuat în acelaţi mod, ca la realizarea fusului. Poate  efectuat şi un şablon, pe care avându-l în faţa ochilor în timpul lucrului, puteţi compara rezultatul. Cu ajutorul unei dălţi de îmbucăţire, prin intermediul cercurilor făcute pe bucata de lucru aată în rotire, puteţi determina rapid poziţia punctelor critice.

Strunjirea unei cavităţi

Primul pas e îndepărtarea de pe bucata de lucru a celei mai mari cantităţi posibile din materialul lemnos de prisos.

Prin folosirea unui vârf-burghiu de cea mai mare dimensiune posibilă, faceţi o gaură în mijlocul bucăţii de lucru. Măsuraţi cu atenţie cât de adânc a intrat vârful-burghiu în materialul lemnos, după care îndepărtaţi materialul de prisos cu ajutorul dălţii cu capăt rotund sau cu dalta concavă. În acest pas efectuaţi o gaură mai mică decât dimensiunea ei nală de 3 mm.

Strunjiţi dimensiunea interioară până la faza denitivă cu ajutorul dălţii cu capăt rotund sau cu o daltă rotundă înspre stânga. Neteziţi fundul găurii cu ajutorul unei dălţi cu capăt drept. Încercaţi întotdeauna să poziţionaţi reazămul – care ţine dalta – cât mai aproape de suprafaţa de prelucrat.

Folosirea dalţii de îmbucăţire

Funcţia primară a dălţii de îmbucăţire e de a efectua cu ea pe bucata supusă prelucrării tăieri drepte, perpendiculare pe suprafaţă, de adâncime dorită sau chiar tăind intreaga bucată. Ca atare, aceasta e o unealtă foarte îngustă, lată de şi e aşa ascuţită, încât să poată asigura pentru sine loc pe bucata-de

-lucru, astfel tăişurile tăieturii nu se ard. În schimb, atunci când o folosim pentru tăiere sau scrijelare, în răstimpuri scurte, dalta trebuie îndepărtată de obiect pentru a se evita supraîncălzirea. Spre deosebire de celelalte dălţi şi de ferăstraie, dalta de îmbucăţire rar o poziţionăm oblic faţă de obiectul supus prelucrării. Întrucăt cantitatea materialului de îndepărtat e mică, nu e necesară ţinerea dălţii în unghi oblic. Cuţitul poate  împins simplu pe bucata de prelucrat, perpendicular pe tăietură, respectiv atins de mijlocul bucăţii, pentru netezire.

Folosirea dălţii oblice

Această unealtă e folosită aproape întotdeauna pentru rotunjirea tăişurilor tăiate sau pentru scrijeliri în formă de V, eventual pentru producerea de mărgăritare(perle), nasturi sau pentru îndreptarea umerilor. În caz de folosire corespunzătoare, obţinem cel mai bun rezultat, posibil de atins cu dalta. Foarte rar să o folosim pentru neteziri, căci se toceşte rapid. Pentru terminarea aşchierii dalta oblică să o ţineţi puternic, întoarsă cu tăişul oblic în jos. Dalta să o ţineţi strâns în timpul lucrului. Trageţi-o înapoi, până ce începe să strunjească colţurile, apoi prin mişcări du-te-vino mişcaţi coada ei pentru continuarea aşchierii. Atât vârful cât şi colţul dălţii pot  folosite pentru tăieri mai uşoare.

- Niciodată să nu pătrundeţi prea adânc în lemn, fără a curăţa tăişurile tăieturii, căci supraîncălzirea tăişului uneltei ar putea  periculoasă.

Formarea umărului

Umărul poate  o parte lăsată sub formă de patrulater din bucata de lucru iniţială, o parte sub formă de cerc, lăsată mai gros pe bucata de lucru sau la capătul ei. În majoritatea cazurilor e perpendiculară pe axa bucăţii supuse prelucrării, dar poate sta în orice unghi. Mai întâi desemnaţi cu un creion viitoarea poziţie a

umărului pe bucata de lucru aată în rotire. După aceea faceţi cu dalta de îmbucăţire o tăietură de 1,5 mm pentru desemnarea tăieturii, pe parte exterioară a viitorului umăr. Dacă umărul e îngust, pentru desemnarea dimensiunii poate  folosit colţul/latura dălţii. Nu pătrundeţi mai adânc de 3 mm cu dalta oblică, dacă nu efectuaţi o adâncitură largă în formă de V, care eliberează tăişurile tăieturii pentru unealtă. Folosiţi dalta concavă pentru îndepărtarea bavurii rămase pe parte exterioară a umărului. Neteziţi tăişul umărului până la înălţimea maximă de 3 mm a prolului. Dacă acesta nu e mai înaltă de 25,4 mm, cel mai bine e dacă o faceţi cu o daltă oblică. Mai întâi folosiţi vârful dălţii pentru îndepărtarea rumeguşului rămas pe latura umărului, deplasându-vă în jos până la dimensiunea nală. Ţineţi astfel dalta, încât colţul din jos al tăişului oblic să cadă înspre umăr, foarte aproape, paralel cu peretele lateral al umărului. Asiguraţi-vă că partea superioară a tăişului se întoarce de la bucata de lucru şi astfel doar vârful dălţii aşchiază materialul. Dacă colţul aşchiat e sucient de drept, dalta fuge uşor pe material. Începeţi atunci prelucrarea de jos, şi înaintaţi în sus cu vârful dălţii. Aşchiaţi dimensiunea nală a diametrului exterior, apoi curăţaţi colţurile prin împingerea înainte a colţului dălţii oblice pe suprafaţa laturii exterioare. Rotunjiţi tăişurile tăiate prin ridicarea în sus a mânerului, căci astfel doar vârful dălţii atinge materialul. Dacă umărul e la capătul bucăţii de lucru, atunci operaţiunea se numeşte “patrulaterizarea capătului”. În acest caz diametrul exterior să îl micşoraţi la mai mult de 6 mm decât diametrul celorlalte părţi ale bucăţii de lucru. La nalul lucrului îndepărtaţi bavura rămasăl.

Strunjirea şanţurilor (a canelurilor)

Folosiţi creionul pentru desemnarea colţurilor. După aceea degrosaţi adâncitura cu dalta concavă sau cu dalta cu capăt rotund, la o adâncime mai mică de 3 mm decât dimensiunea nală. Dacă adâncitura e sucient de largă, pot  făcute tăieri dimensionale pentru proiectarea degrosării. Dacă e deja degrosată, adâncitura poate  aşchiată în doi paşi, prin înaintare de la ambele capete înspre centru şi înspre fund. Cu orice parte aţi începe, dalta concavă trebuie ţinută în sus prinzând-o de mâner, iar ambele feţe ale lamei să le ţineţi între degetul mic şi arătător, imediat lângă tăişul oblic. Poziţia degetelor face posibilă introducerea lamei în adâncitură. Ţineţi astfel lama, încât să închidă un unghi de 90 de grade cu axa bucăţii de lucru, atingând exact linia trasată cu creionul arătând înspre axul de lucru. Pornind din această poziţie de start, apăsaţi uşor vârful dălţii pentru începerea aşchierii, apoi continuaţi mişcarea în jos şi înainte înspre mijlocul adânciturii. Concomitent prin orientarea vârfului dălţii cu mişcări uniform balansate se poate obţine ca fundul adânciturii să devină uniform. E important ca doar vârful dălţii să atingă suprafaţa de prelucrat, de la prima mişcare pâna la ultima. Pentru formarea laturii opuse, efectuaţi mişcările de sens invers.

Efectuarea fălţuirulor în formă de V

- Pentru efectuarea fălţuirilor în formă de V se poate folosi vârful dălţii oblice sau colţul ei. Dacă folosiţi vârful, operaţiunea de aşchiere e aceeaşi ca la degrosarea umărului, cu aceea excepţie că dalta oblică o lăsăm să pătrundă în material până la adâncimea dorită. Tăierile mai uşoare pot  efectuate mai întâi de pe o parte, apoi de pe cealaltă prin aşchieri adâncindu-se treptat, până ce atinge lăţimea şi adâncimea dorită.

- Dacă folosiţi colţul dălţii, atunci întoarceţi dalta în jos, folosind reazemul ca axă de rotire. De altfel, poziţia de tăiere şi ordinea operaţiunilor sunt identice cu cele anterioare. Dacă folosiţi vârful dălţii, e important ca aşchierea să se producă doar cu creasta vârfului. Dacă vă propuneţi o fălţuire adâncă, e o soluţie mai rapidă, dacă mai întâi efectuaţi tăierile dimensionale la mijlocul ecărei fălţuiri. Fălţuiri pot  efectuate cu dalta cu vârf de lance sau cu raşpelul cu triplu tăiş.

CURĂTIRE SI INTRETINERE

! Inante de curătire si intretinere deconectati

aparatul. Regulile de întreţinere a aparatul Controlaţi ecare piesă componentă care se mişcă a aparatului , şi convingeţi vă că este bine gresată. Controlaţi dacă aparatul este bine xat prin prindere şi nu prezintă situaţii abnormale de anomalie. Îndepărtaţi obiectele care ar putea reprezenta un obstacol pentru aparatul şi curăţaţi locul de jur împrejur, prin aceasta se va respecta prescrierile regulamentului de protecţie la locul de muncă. Tot timpul supravegheaţi felul cum funcţionează şi în caz de apariţie a unor defecte ne prevăzute opriţi maşina şi imediat aceste neajunsuri trebuiesc reparate. Controlaţi dacă arborele ax nu vibrează. Controlaţi întregul circuit electric pentru a vă convinge de starea lui de funcţionare. În momentul în care aparatul nu funcţionează întrţineţi

-o în stare curată şi aveţi grije ca piesele care sunt supuse mişcării să e gresate. Prin acestă prevenţie se poate proteja aparatul de corozie. Întrţinerea şi controlul aparatuli trebuie efectuat regulat . La apariţia unor anomali opriţi aparatul şi îndepărtaţi defecţiunile apărute.

Gresarea

Gresarea asigură funcţionarea sigură şi fără probleme a mşinii. Gresarea se efectuază prin ungere cu ulei sau alţi lubreanţi prin intermediul unei periuţe sau a unei cârpe. Pentru ungerea rulmenţilor şi a părţilor care se deplasează folosiţi ulei de maşină, iar pentru părţile de mişcare pe verticală, orizontală şi rulmenţi folosiţi vaselină . După terminarea operaţiunilor de strunjire, curăţaţi maşina şi gresaţi-o împotriva coroziei . Programul gresării părţilor componente.

Păstrarea aparatului, dacă nu este folosit timp mai îndelungat

Nu păstraţi aparatul într-un loc cu temperatură ridicată.

Dacă este posibil, păstraţi dispozitivele în locuri cu temperatură şi umiditate constantă.

DATE TECHNICE

Tensiune nominală 230 V Frecventă 50 Hz Putere 350W Numarul treptelor de viteza 4 Turatie in gol 810 / 1180 / 1700 / 2 480 min-1 Diametrul maxim al rotaţiei 350mm Dimensiune între centrele de 970mm Greutatea 34 kg Clasa de protecţie I.

Gradul de presiune acustică măsurat după norma EN 61029: LpA (presiunea acustică) 62,5 dB (A) KpA=3 LWA (puterea acustică) 75,5 dB (A) KwA=3

Luaţi măsuri pentru protecţie impotriva zgomotului. Utilizaţi protecţia auzului, întotdeauna când presiunea acustică depăşeşte nivelul de 80 dB (A)

Modicări rezervate!

OCROTIREA MEDIULUI INCONJURĂTOR PRELUCRAREA DEŞEURILOR

Utilajele electrice, anexele şi ambalajele ar trebui să e returnate pentru o revaloricare care să nu dăuneze mediului înconjurător.

Nu aruncaţi aparatura elecrică la deşeurile casnice!

Conform directivei europene WEEE (2002/96/ES) cu privire la instalaţiile electrice şi electronice vechi şi aproximarea acestora în legislaţiile naţionale, predaţi instrumentele electrice nefolosibile la magazin cu ocazia cumpărării unor aparate asemănătoare sau la centrele de colectare accesibile destinate colectării şi lichidării aparatelor electrice. Aparatura electrică astfel predată va  adunată, demontată şi trimisă spre o revaloricare, astfel încât să nu afecteze mediul înconjurător. Produsul îndeplineşte exigenţele regulamentului RoHS (2002/95/EC)

GARANTIE

Conditiile de garantie se aa in documentul alăturat.

Data fabricaţiei Data fabricaţiei se poate citi din codul de fabricaţie situat pe eticheta produsului. Formatul codului de fabricaţie este AAAA-CCCC-DD-HHHHH unde CCCC este anul şi DD este luna fabricaţiei.

ES DECLARAŢIE DE CONFORMITATE

Noi, importatorul din UE

WETRA-XT, ČR s.r.o.

Náchodská 1623

193 00 Praha 9, Czech Republic

IČO: 25632833

declarăm că produsul

Tip: AE4S35WNA Denumirea: STRUNG DE LEMN

Parametrii tehnici: Valori electriceii 230V~50Hz Putere 350W Turatie in gol 810 / 1180 / 1700 / 2 480min

Respectă toate dispoziţiile următoarelor regulamente ale Uniunii Europene:

EC Machinery Directive (MD) 2006/42/EC (98/37/EC) EC Low Voltage Directive (LVD) 2006/95/EC EC Electromagnetic Compatibility Directive (EMC) 2004/108/EC

Testarea produsului şi examinarea ES a tipului au fost realizate de către rma autorizată:

TÜV SÜD Product Service GmbH, Ridlestrasse 65, 80339 München, Germany Identication No.: 0123

Caracteristicile şi specicaţiile tehnice ale produsului corespund următoarelor norme UE:

EN 61029-1 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3

Certicatele şi rezultatele testelor sunt înregistrate în următoarele certicate şi rapoarte ale testelor:

Certicat număr: Raport test număr: M8 080645617 084 4840308010100 N8 080645617 085 4840308010100 Z1A 080645617 083 4840308010100 E8N 080645617 080 4840308236000

Persoana responsabilă de completarea documentaţiei tehnice:

Alexandr Herda, general manager WETRA-XT, ČR s.r.o. Náchodská 1623 193 00 Praha 9, Czech Republic

Data: 2010-03-12

-1

Alexandr Herda, general manager

Praha, 2010-03-12

Traducerea ES DECLARAŢIE DE CONFORMITATE

ZÁRUČNÍ LIST - CZ

Záruční podmínky

1. Na uvedený výrobek zn. ASIST poskytuje spol. Wetra - XT, ČR s.r.o. 24 měsíců záruku od data

prodeje.

2. Tato záruka zahrnuje bezplatnou opravu nebo výměnu vadných - poškozených částí.

3. Vzhledem k tomu, že nářadí ASIST je určeno pouze pro domácí – hobby použití, výrobce ani dovozce nedoporučují používat toto nářadí v extrémních podmínkách a pro podnikatelskou činnost.

4. Záruka nemůže být uplatněna na škody a závady zaviněné neodborným zacházením, přetížením, použitím nesprávného příslušenství, mechanickým poškozením, zásahem nepovolané osoby a

přirozeným opotřebením. Záruka se také nevztahuje na poškození z důvodu jiného použití výrobku,

než na jaký je určen.

5. Dovozce ani prodejce neodpovídají za škody způsobené neodborným zacházením a obsluhou s tímto výrobkem.

6. V případě uplatnění reklamace doporučujeme předložit doklad, kterým zákazník prokáže zakoupení výrobku,

kde bývá vyznačeno: datum prodeje, typové označení výrobku, sériové číslo, razítko prodejny a podpis

prodávajícího.

Z důvodu rychlejšího vyřízení reklamace a snadnější identikaci výrobku doporučujeme

nechat si vyplnit záruční list, který je součástí průvodní dokumentace.

7. Doporučujeme nářadí zasílat do záruční opravy s vloženým dokladem o zakoupení výrobku

(eventuálně kopií). Z výše uvedených důvodů doporučujeme přiložit vyplněný záruční

list. Výrobek zasílejte v pevném obalu (doporučujeme původní obal uzpůsobený přímo na výrobek), zabráníte tím případnému poškození při transportu.

8. Reklamaci uplatněte u prodejců, kde jste výrobek nebo nářadí zakoupili.

9. Záruční doba se prodlužuje o dobu, po kterou je výrobek nebo nářadí v záruční opravně.

10. Pokud bude servisním technikem při kontrole reklamovananého výrobku zjištěno, že závada byla způsobena nesprávným použitím výrobku a reklamace bude tudíž zamítnuta, bude oprava provedena na náklady majitele výrobku,a to pouze v případě pokud o ni požádá.

Výrobek:

Typ: Výr. číslo /série/:

Razítko a podpis:

Záznamy opravny:

Datum:

Doporučujeme při uplatnění reklamace předložit doklad o zakoupení výrobku nebo případně

Vyrobeno pro Wetra group v PRC. Sběrné místo pozáručního servisu:

záruční list.

WETRA-XT, ČR s.r.o. , Náchodská 1623. (dovozce) Praha 9, Horní Počernice

ZÁRUČNÍ LIST - SK

Záručné podmienky

1. Na uvedený výrobok zn. ASIST poskytuje spol. Wetra - XT, SR s.r.o. 24 mesiacov záruku od dátumu

predaja.

2. Táto záruka zahŕňa bezplatnú opravu alebo výmenu chybných - poškodených častí.

3. Vzhľadom k tomu, že náradie ASIST je určené výhradne pre domáce – hobby použitie, výrobca ani dovozca

nedoporučujú používať toto náradie v extrémnych podmienkach a pre podnikateľskú činnosť.

4. Záruka sa nevzťahuje na škody a závady zavinené neodborným zaobchádzaním, preťažením,

použitím nesprávneho príslušenstva, mechanickým poškodením, zásahom nepovolanej osoby a prirodzeným opotrebením. Záruka sa taktiež nevzťahuje na poškodenia z dôvodu iného použitia výrobku, než na aký je určený.

5. Dovozca ani predajca nezodpovedajú za škody spôsobené neodborných zaobchádzaním a obsluhou s

týmto výrobkom.

6. V prípade uplatňovania reklamácie je nutné predložiť doklad o zakúpení výrobku, kde musí byť vyznačený

dátum predaja, typové označenie výrobku, číslo série, razítko predajne a podpis predávajúceho. Z dôvodu čo najskoršieho vybavenia reklamácie a jednoduchšej identikácie výrobku doporučujeme nechať si vyplniť záruční list, ktorý je súčasťou sprievodnej dokumentácie.

7. Náradie zasielajte do záručnej opravy s vloženým dokladom o zakúpení výrobku (prípadne kópiu dokladu).

Z vyššie uvedených dôvodov doporučujeme priložiť vyplnení záruční list. Výrobok zasielajte v pevnom obale, (doporučujeme pôvodný obal ktorý je prispôsobený na veľkosť a tvar výrobku) zabránite tým prípadnému poškodeniu pri preprave.

8. Reklamáciu uplatňujte u predajcu, kde ste výrobok alebo náradie zakúpili.

9. Záručná doba sa predlžuje o dobu, počas ktorej je výrobok alebo náradie v záručnej oprave.

10. Pokiaľ bude servisním technikom pri kontrole reklamovananého výrobku zistené, že závada bola zpôsobená

nesprávným použitím výrobku a reklamácia bude tým pádom zamietnutá, bude oprava prevedená na náklady majiteľa výrobku, a to iba v prípade ak o to požiada.

Výrobok:

Typ: Výr. číslo /séria/:

Razítko a podpis:

Záznamy opravovne:

Dátum:

Bez predloženia dokladu o zakúpení výrobku, nebude na prípadné reklamácie braný zreteľ !

Vyrobené pre Wetra group v PRC. Zberné miesto pozáručného servisu, dovozca:

WETRA – XT, SR s.r.o.,

Nám. A. Hlinku 36/9 , 017 01 Považská Bystrica

JÓTÁLLASI BIZONYÍTVÁNY - H

A jótállási feltételek.

1. Az adott ASIST márkájú termékre a Wetra – XT, HU Kft. társaság 24 hónap garanciát nyújt az

értékesítés napjától számítva.

2. E garancia tartalmazza a hibás - sérült részek térítés mentes javítását, illetve cseréjét.

3. Figyelemmel arra, hogy az ASIST szerszámok házi – hobbi célra vannak tervezve, sem a gyártó, sem

az importőr nem ajánlják a szerszámokat szélsőséges feltételek közt, magas igénybevétel mellett használni.

4. A garancia nem vonatkozik olyan meghibásodásokra és károkra, amelyeket szakszerűtlen használat,

vagy túlterhelés okozott, továbbá a nem megfelelő tartozékok használata, mechanikus sérülés vagy avatatlan személy beavatkozása okozott, illetve a természetes elhasználódásra. A garancia szintén nem vonatkozik a termék, az eredeti rendeltetésétől eltérő, más célra való használatából származó sérülésre.

5. Sem az importőr, sem az értékesítő nem felel a szakszerűtlen használat és kezelés okozta károkért.

6. A reklamáció érvényesítése esetén be kell mutatni azt a bizonylatot, amellyel az ügyfél igazolja a termék

megvásárlását. A bizonylaton szerepelnie kell a következőknek: eladás dátuma, a termék típusjelölése, sorozatszáma, az értékesítőhely pecsétje és az eladó aláírása. A reklamáció lehető leggyorsabb intézése érdekében, valamint a termék egyszerű azonosítása céljából ajánljuk a garanciális levél kitöltését, amely a kísérő dokumentáció része.

7. A szerszámokat garanciális javításra, együtt a rendesen kitöltött beszerzési bizonylattal (esetleg ennek

másolatával) együtt küldjük. A fenn említett okokból ajánljuk mellékelni a garanciális levezet is. A terméket kemény csomagolásban kérjük küldeni (legjobb ha az eredeti csomagolásban, amely megfelel a termék alakjának és méretének), hogy meggátoljuk a sérülését a szállítás folyamán.

8. A reklamációt annál az értékesítőnél kell érvényesíteni, ahol termék, vaqy a szerzsám megvásárlásra került.

9. A jótállási idő meghosszabbodik azzal az idővel, amely alatt a berendezés, vagy a szerszám

javítás alatt volt.

10. Ha a reklamált termék ellenőrzése során megállapítást nyer, hogy a meghibásodást a termék

helytelen használata okozta és ezért a reklamáció elutasításra kerül, a javítás költségeit a termék tulajdonosa köteles megzetni, amennyiben kéri a javítást.

Temék:

Tipus Gyártási szám /sorozat/:

Bélyegző és aláírás:

Szervis bejegyzése:

Datum:

A beszerzési bizonylat benyújtása nélkül, az esetleges reklamációk nem lesznek gyelembe véve !!!

A Wetra group részére gyártva PRC-ben. A garancián túli javítások gyűjtőhelye, importőr:

Wetra-XT, HU Kft. , 2330 Dunaharaszti Ipari park északi terület Pf.:62 (V&T logisztikai központ)

CERTIFICAT DE GARANTIE - RO

Produsul:………………………………….....……………. Model:………………….......................................…

Serie:…………………………….....................................

TERMEN DE GARANTIE 24 luni Data vanzarii:…………………...............................

Achitat cu factura nr:……………..............................…. Din data de …………………………….............…..

Vindut prin………………………….......................……..

Adresa……………………………..............................…. Tel………………………………………................…

In conformitate cu prevederile legale in vigoare, SC.WETRA-XT GRUP SRL, garanteaza ca produsele comercializate corespund documentelor de calitate ale furnizorului extern si standarelor inscrise in buletinele de incercari / certicatele tip existente la sediul rmei. S-a efectuat proba de functionare a aparatului, s-au predate instructiunile de instalare, utilizare si intretinere – in limba romana, toate accesoriile, s-a prezentat modul de utilizare si s-a predate aparatul in perfecta stare de functionare ; s-a vericat corectitudinea datelor inscrise in certicatul de garantie. Drepturile consumatorului sunt in conformitate cu legea 449/2003 si O.G. 21/92 modifcata si completata de O.G. 58/2000 si nu numai . Durata medie de utilizare a aparatului este de 3 ani.

ATENTIE !

Produsele au fost concepute si fabricate pentru a  utilizate EXCLUSIV in scopuri casnice, nu sunt garantate pentru activitati profesionale ( ateliere specializate, servicii catre populatie, restaurante, etc ).

CUMPARATOR:

ADRESA :

CALITATE :

TELEFON :

Semnatura si stampila vinzatorului:_______________________________ Importator: SC WETRA-XT Grup s.r.l Str. OLTETULUI Nr. 15 , Sector 2, BUCURESTI postal code no. 023 818, Romania

Semnatura si stampila importatorului:_____________________________

Fabricat în PRC pentru grupul Wetra.

CONDITII DE GARANTIE:

1. In cazul solicitarilor de reparatii in garantie, cumparatorul este obligat sa prezinte certicatul de garantie impreuna cu chitanta / factura originala de cumparare a aparatului.

2. Perioada de garantie acordata de fabricant pentru aparatele mentionate pe factura / chitanta de functionare este de 24 luni si decurge dela data cumpararii.

3. Garantia nu se extinde asupra accesoriilor si consumabilelor produselor, precum nici asupra tuturor ansamblurilor casabile ci intra in componenta produselor achizitionate.Deasemeni garantia nu acopera lipsa unui accesoriu sau parti a produsului, lipsa constatata dupa achizitionarea acestuia.

4. Durata termenului de garantie se prelungeste cu timpul scurs de la data la care consumatorul a reclamat defectarea produsului si pina la data repunerii acestuia in stare de functionare.

5. Deteriorari de genul zgirieturilor sau rupturilor elementelor demontabile sau nedemontabile, care nu au fost aduse la cunostinta vinzatorului in momentul achizitionarii, nu intra in garantie.

PIERDEREA GARANTIEI :

Garantia se pierde la indeplinirea oricareia dintre conditiile de mai jos:

1. Neprezentarea la solicitarea reparatiei a chitantei / facturii originale de cumparare a produsului, insotita de prezentul certicate de garantie avind toate rubricile completate.

2. Nerespectarea de catre cumparator a conditiilor de transport , manipulare, instalare, utilizare si intretinere precizate in prospectele si instructiunile ce insotesac produsul la livrare si de care cumparartorul a luat cunostiinta.

3. Constatarea de catre specialistii rmei a faptului ca defectul reclamat se datoreaza vinei

Am luat cunostinta de modul correct de utilizare al aparatului si de clauzele de garantie.

Semnatura client :

cumparatorului.

4. Incredintarea produsului spre a  reparat altor persoane / rme neautorizate.

5. Utilizarea produsului in alt regim decit cel casnic, pentru activitati profesionale ca:spalatorii auto, ateliere specializate, rme de prestari servicii catre populatie, etc.

6. Modicarea/ desigilarea aparatului de catre persoane necalicate / neautorizate.

7. Constatarea ca, din vina clientului, seria de pe produs este stearsa.

IMPORTANT !

Reparatiile necorespunzatoare effectuate asupra apartului pot afecta securitatea acestuia si pot produce defectiuni iremediabile. Pentru a evita aceste situatii, recomandam efectuarea oricaror reparatii / vericari in exclusivitate la centrele autorizate de catre IMPORTATOR.

Adrese SERVICE pentru perioada de garantie si post garantie :

Localitate Denumire rma Adresa Tel / Fax

Bacau SC GEFINA SRL

Bacau SC MENTOR ELECTRIC SRL STR. 9 MAI NR. 21

Baia Mare SC ONEDIN SRL STR.FLORILOR nr. 3/78

Brasov

Bucuresti

Buzau SC ELECTRONICA ELVO SRL Bdul.Unirii bl.126 ap.1 parter Tel:0238-712522

Carei PF PASZTI MIHAI

Cluj Napoca TELEZIMEX SA Str.Izlazului nr.18

Constanta SC DIMOS IMPEX SRL Str.Bucuresti 26A

Craiova SC STITECH SRL Str.Craiovita Noua bl.15 parter Tel:0251-414854

Craiova

Galati SC AMARDI SRL Str.Traian nr. 64 bl.G parter

Iasi SC SAT SRL Str.Stefan cel Mare 11-13

Onesti SC GEFINA SRL Str,Victor Babes nr. 16 Tel:0234-320749

Oradea SC UMISERV 13 SRL Str.Pitestilor nr. 16 Tel:0259-420000

Pitesti SC BRIDEL SRL

Pitesti SC SERVICE PLUS SRL

Ploiesti SC DIADVOX SRL Str.Jepilor nr. 2 Tel:0244-593251

Sibiu SC HOBBY ELECTRONICE SRL Str.9 MAI nr. 35 Tel:0269-241141

Suceava SC CRISTOFAN SRL Str.Mihai Viteazu 37 Tel:0744272683

Tg.Mures SC EURANIS SERVICE SRL Bdul.1848 nr. 23B Tel:0265-262509

Tg.Mures SC ALTISAN SERVICE TEAM SRL Piata BOLYAI nr. 9 ap. 2 Tel:0265-266445

Timisoara SC SERVICE SOLUTIONS SRL Str.Mircea cel Batrin 24 Tel:0256214877

SC AUSTRIA GENERAL INVEST SRL

SC ELECTRONICA SERVICE AV SRL

STR.VICTOR BABES NR16 ONESTI

Bdul.SATURN 32

Bdul.Dimitrie Pompei nr. 8, cladirea FEPER – sector 2

Str.Mihai Viteazu nr. 13 bl.MV13 ap12

Str.Bazlac nr. 8 Tel:0251-546562

Str.Pictor Nicolae Grigorescu Complex 2 Cocosi Cartier Trivale bl.P1 sc.B parter

Tel:0234-320749

Tel:0234-531938 Fax:0234-546728

Tel:0262-221016 Tel-Fax:0262-224850

Tel/Fax:0268-311360, 326606 Mobil:0722516816

Tel/Fax:021-2427636

Tel:0261-861018

Tel:0264-425250 Fax:0264-425106

Tel:0241-690277, 692417 Fax: 0241-548211

Tel:0236-312200 Fax:0236-312648

Tel:0232-264389 Fax:0232-214621

Tel:0248-218218 Fax:0248-215450

Tel:0248-271616

REPARATII EFECTUATE IN PERIOADA DE GARANTIE:

DATA

INTRARII

DATA IESIRII CONSTATARI REMEDIERI LUCRATOR

SEMNATURA

CLIENT

CZ- Seznam částí SK- Zoznam častí H - Reszek jegyzéke RO- Lista componentelor

no. Název Názov Elnevezés Denumire

1 Ložisko Ložisko Csapágy Rulment 2 Ložisko Ložisko Csapágy Rulment 3 Ložisko Ložisko Csapágy Rulment 4 Přidržovací rameno Pridržiavací rameno Rögzítő szalag Bandă de xare 5 Hrot Hrot Hegye Vârf (de strung) 6 Závitová tyč Závitová tyč Menetes szár Bara letată 7 Přidržovací rameno Pridržiavací rameno Rögzítő szalag Bandă de xare 8 Šroub Skrutka Csavar Şurub 9 Matice Matica Anyacsavar Piuliţă 10 Podložka Podložka Alátét Şaibă 11 Šroub Skrutka Csavar Şurub 12 Podložka Podložka Alátét Şaibă 13 Šroub Skrutka Csavar Şurub 14 Šroub Skrutka Csavar Şurub 15 Podložka Podložka Alátét Şaibă 16 Podložka Podložka Alátét Şaibă 17 Šroub Skrutka Csavar Şurub 18 Matice Matica Anyacsavar Piuliţă 19 Šroub Skrutka Csavar Şurub 20 Pouzdro Púzdro Tok Carcasă 21 Šroub Skrutka Csavar Şurub 22 Matice Matica Anyacsavar Piuliţă 23 Vypínač Vypínač Kapcsoló Întrerupător 24 Motor Motor Motor Motor 25 Řemen Remeň Szíj Curea 26 Rukojeť Rukoväť Markolat Mâner 27 Kryt Kryt Köpeny Carcasă 28 Kabel Kábel Kábel Cablu 29 Svorka kabelu Svorka kábla A kábel csíptetője Clema cablului 30 Skříň Skriňa Szekrény Carcasă 31 Suport Suport Tolószán Suportul 32 Zátka Zátka Dugó Dop 33 Suport Suport Tolószán Suportul 34 Hřídel Hriadeľ Tengely Ax 35 Přidržovací rameno Pridržiavací rameno Rögzítő szalag Bandă de xare 36 Upínací sedlo Upínacie sedlo Befogónyereg Suport de prindere 37 Kolečko - Řemenice Koleso - Remenica Kerék - Szíjtárcsa Roată – Roată de curea 38 Rukojeť Rukoväť Markolat Mâner 39 Saně nástroje Sane nástroja Szerszámszán Sanie portuneltă 40 Kolík Kolík Pálcika Beţişor 41 Šroub Skrutka Csavar Şurub 42 Upínací deska Upinacia doska Szorítólap Placă de strângere 43 Držák Držiak Fogantyú Mâner 44 Přidržovací rameno Pridržiavacie rameno Rögzítő szalag Bandă de xare 45 Pusuvný suport Pusuvný suport Tolószán Suportul de deplasare avans 46 Šroub Skrutka Csavar Şurub 47 Suport Suport Tolószán Suportul 48 Základnová deska Základová doska Alaplap Placă de bază

CZ- Montážní schéma, SK- Montážna schéma,

H - Szerelési ábra, RO- Desen de montare,
