Asist AE3BD35N User Manual

RO – POLIZOR COMBINAT CU BANDĂ ŞI CU DISC 350W

- Instructiuni de utilizare

23 - 29

H – KOMBINÁLT SZALAG - ÉS KÖRCSISZOLÓ 350W

- Kezelési utasítas

17 - 22

SK – KOMBINOVANÁ PÁSOVÁ A KOTÚČOVÁ BRÚSKA 350W

- Návod na obsluhu

11 - 16

CZ – KOMBINOVANÁ PÁSOVÁ A KOTOUČOVÁ BRUSKA 350W

- Návod k obsluze

4 - 10

SYMBOLS

Read operating instructions before use
Před prvním použitím si pročtěte návod k obsluze
Pred prvím použitím si prečítajte návod na použitie
Beüzemelés előtt olvassa el a használati utasítást
Cititi cu atentie instructiunile inainte de a folosi produsul

Warning
Nebezpečí
Nebezpečie
Figyelmeztetés
Atentie

Wear ear protection
Používejte ochranu sluchu
Používajte ochranu sluchu
Használjon fülvédőt
Folositi protectie fonica

Wear eye protection
Používejte ochranu zraku
Používajte ochranu zraku
Használjon védőszemüveget
Folositi ochelari de protectie

Wear dust mask
Používejte ochrannou dýchací roušku
Používajte ochrannú dýchaciu rúžku
Használjon porvédő maszkot
Folositi masca impotriva prafului

Risk of electric shock
Nebezpečí úrazu elektrickým proudem
Nebezpečie úrazu elektrickým prúdom
Áramütésveszély
Atenţie, pericol de electrocutare!

Risk of hand injury
Nebezpečí úrazu rukou
Nebezpečie úrazu rúk
Fennáll a kezek megsérülésének veszélye
Pericol de rănire a mâinilor!

Do not work in gloves
Nepracujte v ochranných rukavicích
Nepracujte v rukaviciach
Ne dolgozzon kesztyűben
Nu folosiţi mănuşi!

3

AE3BD35N - KOMBINOVANÁ PÁSOVÁ A

KOTOUČOVÁ BRUSKA 350W

CZ

4

Originální návod

1. Pracovní prostředí

a) Udržujte pracovní prostor v čistém stavu a dobře osvětlen. Nepořádek a
tmavá místa na pracovišti bývají příčinou úrazů. Ukliďte nářadí, které právě
nepoužíváte.
b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím vzniku požáru
nebo výbuchu, to znamená v místech, kde se vyskytují hořlavé kapaliny,
plyny nebo prach. V elektrickém nářadí vzniká na komutátoru jiskření,
které může být příčinou vznícení prachu nebo výparů.
c) Při používání el. nářadí zamezte přístupu nepovolaných osob, zejména
dětí, do pracovního prostoru! Budete-li vyrušováni, můžete ztratit kontrolu
nad prováděnou činností. V žádném případě nenechávejte el. nářadí bez
dohledu. Zabraňte zvířatům přístup k zařízení.

2. Elektrická bezpečnost

a) Vidlice napájecího kabelu elektrického nářadí musí odpovídat síťové
zásuvce. Nikdy jakýmkoliv způsobem neupravujte vidlici. K nářadí, které
má na vidlici napájecího kabelu ochranný kolík, nikdy nepoužívejte
rozdvojky ani jiné adaptéry. Nepoškozené vidlice a odpovídající zásuvky
omezí nebezpečí úrazu elektrickým proudem. Poškozené nebo zamotané
napájecí kabely zvyšují nebezpečí úrazu elektrickým proudem. Pokud je
síťový kabel poškozen, je nutno jej nahradit novým síťovým kabelem, který
je možné získat v autorizovaném servisním středisku nebo u dovozce.
b) Vyvarujte se dotyku těla s uzemněnými předměty, jako např. potrubí, tě­lesa ústředního topení, sporáky a chladničky. Nebezpečí úrazu elektrickým
proudem je větší, je-li vaše tělo spojeno se zemí.
c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Elektrického
nářadí se nikdy nedotýkejte mokrýma rukama. Elektrické nářadí nikdy
neumývejte pod tekoucí vodou ani ho neponořujte do vody.
d) Nepoužívejte napájecí kabel k jinému účelu, než pro jaký je určen.
Nikdy nenoste a netahejte elektrické nářadí za napájecí kabel. Nevytahujte
vidlici ze zásuvky tahem za kabel. Zabraňte mechanickému poškození
elektrických kabelů ostrými nebo horkými předměty.
e) El. nářadí bylo vyrobeno výlučně pro napájení střídavým el. proudem.
Vždy zkontrolujte, že elektrické napětí odpovídá údaji uvedenému na typo­vém štítku nářadí.
f) Nikdy nepracujte s nářadím, které má poškozený el. kabel nebo vidlici,
nebo spadlo na zem a je jakýmkoliv způsobem poškozené.
g) V případě použití prodlužovacícho kabelu vždy zkontrolujte, že jeho
technické parametry odpovídají údajům uvedeným na typovém štítku nářa­dí. Je-li elektrické nářadí používáno venku, používejte prodlužovací kabel
vhodný pro venkovní použití. Při použití prodlužovacích bubnů je nutné je
rozvinout, aby nedocházelo k přehřátí kabelu.
h) Je-li elektrické nářadí používáno ve vlhkých prostorech nebo venku, je
povoleno jej používat pouze, pokud je zapojeno do el. obvodu s proudovým
chráničem ≤30 mA. Použití el. obvodu s chráničem /RCD/ snižuje riziko
úrazu elektrickým proudem.
i) Ruční el. nářadí držte výhradně za izolované plochy určené k uchopení,
protože při provozu může dojít ke kontaktu řezacího či vrtacího příslušen­ství se skrytým vodičem nebo s napájecí šňůrou nářadí.

3. Bezpečnost osob

a) Při používání elektrického nářadí buďte pozorní a ostražití, věnujte
maximální pozornost činnosti, kterou právě provádíte. Soustřeďte se na
práci. Nepracujte s elektrickým nářadím pokud jste unaveni, nebo jste-li
pod vlivem drog, alkoholu nebo léků. I chvilková nepozornost při používání
elektrického nářadí může vést k vážnému poranění osob. Při práci s el.
nářadím nejezte, nepijte a nekuřte.
b) Používejte ochranné pomůcky. Vždy používejte ochranu zraku. Pou­žívejte ochranné prostředky odpovídající druhu práce, kterou provádíte.
Ochranné pomůcky jako např. respirátor, bezpečnostní obuv s protisklu­zovou úpravou, pokrývka hlavy nebo ochrana sluchu používané v souladu
s podmínkami práce snižují riziko poranění osob.
c) Vyvarujte se neúmyslného zapnutí nářadí. Nepřenášejte nářadí, které
je připojeno k elektrické síti, s prstem na spínači nebo na spoušti. Před
připojením k elektrickému napájení se ujistěte, že spínač nebo spoušť jsou
v poloze „vypnuto“. Přenášení nářadí s prstem na spínači nebo zapojování
vidlice nářadí do zásuvky se zapnutým spínačem může být příčinou váž­ných ůrazů.
d) Před zapnutím nářadí odstraňte všechny seřizovací klíče a nástroje.
Seřizovací klíč nebo nástroj, který zůstane připevněn k otáčející se části
elektrického nářadí může být příčinou poranění osob.
e) Vždy udržujte stabilní postoj a rovnováhu. Pracujte jen tam, kam bez­pečně dosáhnete. Nikdy nepřeceňujte vlastní sílu. Nepoužívejte elektrické
nářadí, jste-li unaveni.
f) Oblékejte se vhodným způsobem. Používejte pracovní oděv. Nenoste
volné oděvy ani šperky. Dbejte na to, aby se vaše vlasy, oděv, rukavice
nebo jiná část vašeho těla nedostala do přílišné blízkosti rotujících nebo
rozpálených částí el.nářadí.
g) Připojte zařízení k odsávání prachu. Jestliže má nářadí možnost připo­jení zařízení pro zachycování nebo odsávání prachu, zajistěte, aby došlo

k jeho řádnému připojení a používání. Použití těchto zařízení může omezit
nebezpečí vznikající prachem.
h) Pevně upevněte obrobek. Použijte truhlářskou svěrku nebo svěrák pro
upevnění dílu, který budete obrábět.
i) Nepoužívejte elektrické nářadí pokud jste pod vlivem alkoholu, drog,
léků nebo jiných omamných či návykových látek.
j) Toto zařízení není určené pro použití osobami (včetně dětí) se sní­ženými fyzickými, smyslovými nebo mentálními schopnostmi nebo s
nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem nebo
nedostali pokyny s ohledem na použiti zařízení od osoby zodpovědné za
jejich bezpečnost.
Děti musí být pod dozorem, aby jste se ujistili, že si nehrají se zařízením.

4. Používání elektrického nářadí a jeho údržba

a) El. nářadí vždy odpojte z el. sítě v případě jakéhokoliv problému při
práci, před každým čistěním nebo údržbou, při každém přesunu a po ukon­čení práce! Nikdy nepracujte s el. nářadím, pokud je jakýmkoliv způsobem
poškozené.
b) Pokud začne nářadí vydávat abnormální zvuk nebo zápach, okamžitě
ukončete práci.
c) Elektrické nářadí nepřetěžujte. Elektrické nářadí bude pracovat lépe
a bezpečněji, pokud jej budete provozovat v otáčkách, pro které bylo
navrženo. Používejte správné nářadí, které je určeno pro danou činnost.
Správné nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo
zkonstruováno.
d) Nepoužívejte elektrické nářadí, které nelze bezpečně zapnout a vy­pnout ovládacím spínačem. Používání takového nářadí je nebezpečné.
Vadné spínače musí být opraveny certikovaným servisem.
e) Odpojte nářadí od zdroje elektrické energie předtím, než začnete pro­vádět jeho seřizování, výměnu příslušenství nebo údržbu. Toto opatření
zamezí nebezpečí náhodného spuštění.
f) Nepoužívané elektrické nářadí ukliďte a uschovejte tak, aby bylo mimo
dosah dětí a nepovolaných osob. Elektrické nářadí v rukou nezkušených
uživatelů může být nebezpečné. Elektrické nářadí skladujte na suchém a
bezpečném místě.
g) Udržujte elektrické nářadí v dobrém stavu. Pravidelně kontrolujte se­řízení pohybujících se částí a jejich pohyblivost. Kontrolujte zda nedošlo
k poškození ochranných krytů nebo jiných částí, které mohou ohrozit
bezpečnou funkci elektrického nářadí. Je-li nářadí poškozeno, před dalším
použitím zajistěte jeho řádnou opravu. Mnoho úrazů je způsobeno špatně
udržovaným elektrickým nářadím.
h) Řezací nástroje udržujte ostré a čisté. Správně udržované a naostřené
nástroje usnadňují práci, omezují nebezpečí zranění a práce s nimi se snáze
kontroluje. Použití jiných příslušenství než těch, která jsou uvedena v návo­du k obsluze mohou způsobit poškození nářadí a být příčinou zranění.
i) Elektrické nářadí, příslušenství, pracovní nástroje atd. používejte
v souladu s těmito pokyny a takovým způsobem, který je předepsán pro
konkrétní elektrické nářadí a to s ohledem na dané podmínky práce a druh
prováděné práce. Používání nářadí k jiným účelúm, než pro jaké je určeno,
může vést k nebezpečným situacím.

5. Používání akumulátorového nářadí
a) Před vložením akumulátoru se přesvědčte, že je vypínač v poloze
„0-vypnuto“. Vložení akumulátoru do zapnutého nářadí může být příčinou
nebezpečných situací.
b) K nabíjení akumulátorů používejte pouze nabíječky předepsané výrob­cem. Použití nabíječky pro jiný typ akumulátoru může mít za následek jeho
poškození a vznik požáru.
c) Používejte pouze akumulátory určené pro dané nářadí. Použití jiných
akumulátorů může být příčinou zranění nebo vzniku požáru.
d) Pokud není akumulátor používán, uchovávejte ho odděleně od ko­vových předmětů jako jsou svorky, klíče, šrouby a jiné drobné kovové
předměty, které by mohly způsobit spojení jednoho kontaktu akumulátoru
s druhým. Zkratování akumulátoru může zapříčinit zranění, popáleniny
nebo vznik požáru.
e) S akumulátory zacházejte šetrně. Při nešetrném zacházení může
z akumulátoru uniknout chemická látka. Vyvarujte se kontaktu s touto lát­kou a pokud i přesto dojde ke kontaktu, vymyjte postižené místo proudem
tekoucí vody. Pokud se chemická látka dostane do očí, vyhledejte ihned
lékařskou pomoc. Chemická látka z akumulátoru může způsobit vážná
poranění.

6. Servis

a) Nevyměňujte části nářadí, neprovádějte sami opravy, ani jiným způso­bem nezasahujte do konstrukce nářadí. Opravy nářadí svěřte kvalikova­ným osobám.
b) Každá oprava nebo úprava výrobku bez oprávnění naší společnosti je
nepřípustná (může způsobit úraz, nebo škodu uživateli).
c) Elektrické nářadí vždy nechte opravit v certikovaném servisním stře­disku. Používejte pouze originální nebo doporučené náhradní díly. Zajistíte
tak bezpečnost Vaši i Vašeho nářadí.

OBECNÉ BEZPEČNOSTNÍ POKYNY

Tyto bezpečnostní pokyny si pečlivě prostudujte, zapamatujte a uschovejte

UPOZORNĚNÍ: Při používání elektrických strojů a elektrického nářadí je nutno respektovat a dodržovat následující bezpečnostní pokyny z důvodů ochra­ny před úrazem elektrickým proudem, zraněním osob a nebezpečím vzniku požáru. Výrazem „elektrické nářadí“ je ve všech níže uvedených pokynech
myšleno jak elektrické nářadí napájené ze sítě (napájecím kabelem), tak nářadí napájené z baterií (bez napájecího kabelu).
Uschovejte všechna varovaní a pokyny pro příští použití.

operace.

1. Hliníkový disk

2. Kotoučový brusný papír

3. Pracovní stůl

4. Podpěrná část

5. Úhlová zarážka

6. Základna brusky

7. Brusný pás

8. Seřizovací šroub

9. Válec brusného pásu

10. Vypínač

11. Hnací válec

12. Upínací páka

13. Odsávání prachu

14. Odsávání prachu

POUŽITÍ A PROVOZ

Nářadí ASIST je určeno pouze pro domácí nebo
hobby použití.
Výrobce a dovozce nedoporučují používat toto nářadí
v extrémních podmínkách a při vysokém zatížení.
Jakékoliv další doplňující požadavky musí být před­mětem dohody mezi výrobcem a odběratelem.

MONTÁŽ NOŽIČEK
Plastové nožičky chrání Váš pracovní stůl nebo
podlahu. Nožičky nasaďte pomocí drážky na spodní
okraj krytu.

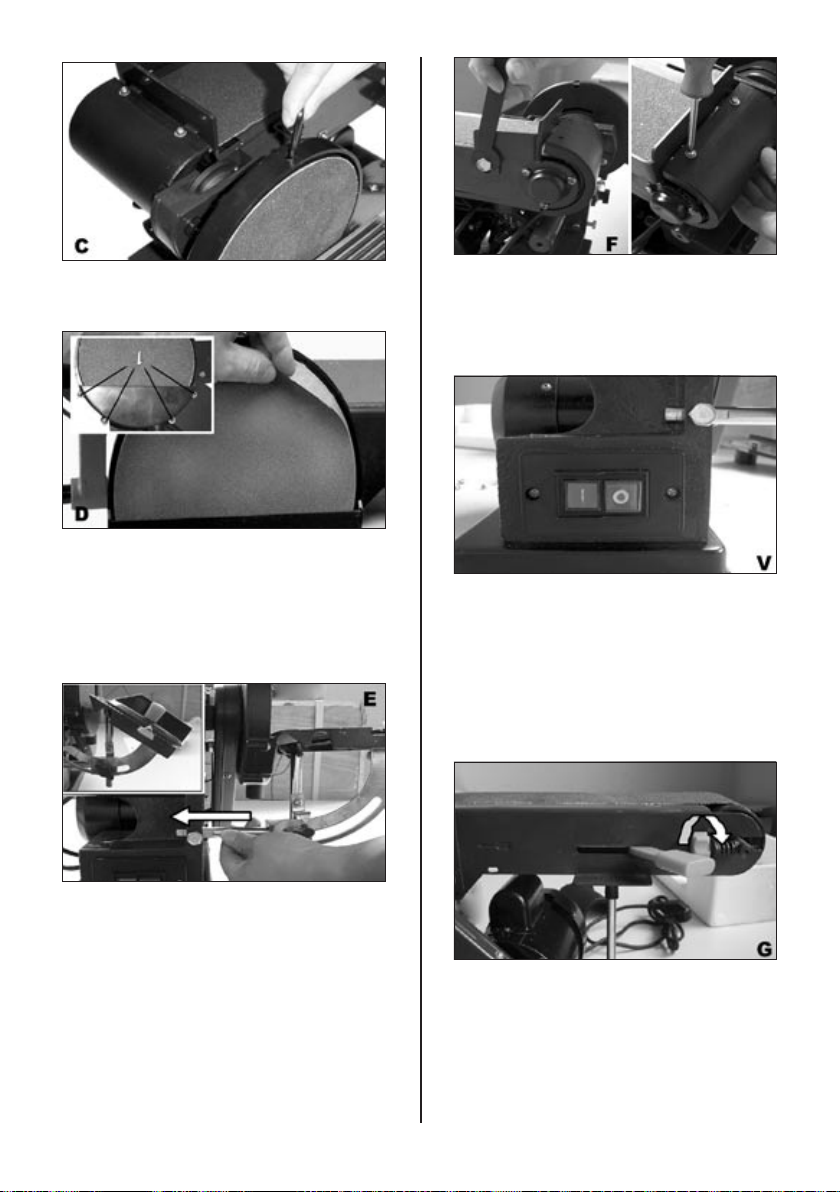

MONTÁŽ KOTOUČE

Nejdříve připevněte ochranný kryt brusného kotouče
pomcí tří šroubů. Poté nasuňte hliníkový kotouč na
hřídel a pevně ho zajistěte přez ochranný kryt.

5

DOPLŇUJÍCÍ BEZPEČNOSTNÍ POKYNY

Před použitím si prosím přečtěte tyto bezpečnostní
pokyny a pečlivě je uschovejte.

! - Tento symbol označuje nebezpečí zraně­ní, nebo poškození zařízení .

! V případě nedodržení pokynů uvedených v této pří­ručce, hrozí riziko úrazu.
Přístroj odpovídá platným technickým předpisům a
normám.
! Neponechávejte jakýkoliv el. přístroj bez dohledu
pokud je v blízkosti dětí.
! Přístroj vždy odpojte z el. sítě v případě jakéhokoliv
problému při práci, před každým čistěním, údržbou a
pokud stroj nebudete delší dobu používat!
! Při práci s nářadím nejezte, nepijte a nekuřte.
! Dbejte na to, aby se vaše prsty, oděv, vlasy nebo jiná
část vašeho těla nedostala do přílišné blízkosti stroje,
pokud je zapnutý.
! Nikdy nepracujte s nářadím, pokud je jakýmkoliv
způsobem poškozené.
! Vzhledem k funkcím tohoto zařízení, musí otáčející
se části stroje zůstat odkryté. Buďte proto při práci
opatrní a velmi ostražití!
! Obrobek držte tak pevně, aby se dotýkal brusných
ploch. Vždy, pokud je to možné, používejte na obrobek
podpěru.
! Nikdy nenoste oblečení, které je volné nebo na Vás
volně visí.

- Používejte ochranné prostředky proti
hluku, prachu a vibracím !!!

TYTO BEZPEČNOSTNÍ POKYNY
USCHOVEJTE !!!

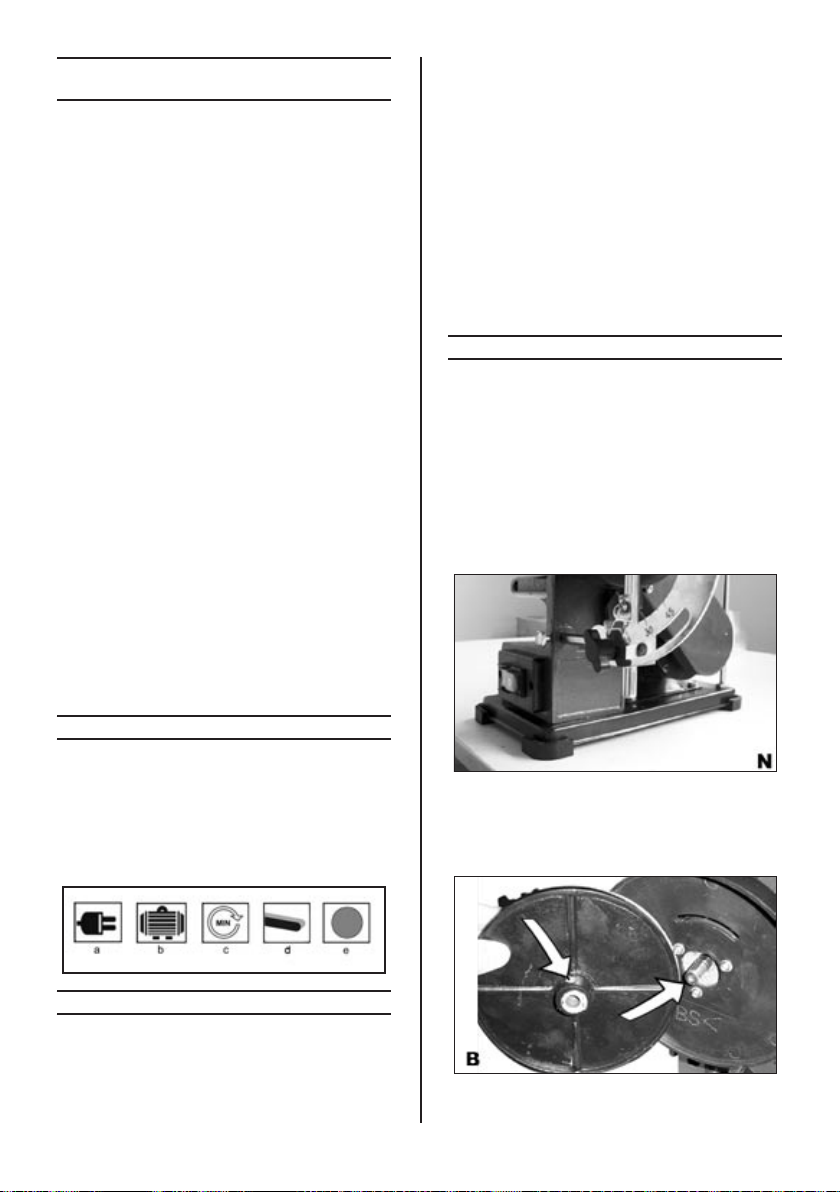

PIKTOGRAMY

Piktogramy uvedené na obalu výrobku :

a) Hodnoty napájení
b) Příkon
c) Otáčky naprázdno
d) Brusný pás
e) Průměr brusného kotouče

POPIS

Kombinovaná pásová a kotoučová bruska AE3BD35N
je kombinovaný stroj na dokončovací práce, který
nabízí výhody jak horizontální, tak i vertikální pásové
brusky a současně i přesného broušení a tvarovaní
pomocí kotoučové brusky. Její pevná konstrukce
z litiny a oceli umožňuje vykonávat přesné brusné

Ujistěte se, že je kotouč čistý. Nalepte na disk brus­ný nalepovací papír. Pomocí čtyř šroubů připevněte
ochranný kryt brusného kotouče.

Montáž pracovního stolu
Vložte podpěrnou tyč do otvoru, podle obr E.
Poloha stolu má být nastavena tak, aby stůl nebyl
vzdálen od brusné plochy více jak 1.6mm.
Pomocí klíče stůl zajistěte.
Stůl je možné naklonit na 0 až 45 stupňů pro šikmé
broušení.

Montáž bočního krytu brusného pásu
Boční šroub zajistěte, ale nedotahujte. Přišroubujte
dva šrouby na krytu a následně dotáhněte boční
šroub.

Jak brusku zapnout a vypnout
Před připojením brusky do zásuvky vyzkoušejte rukou,
zda se kotouč i pás volně otáčejí.
Brusku zapněte stlačením zeleného tlačítka „I“, na
vypínači.
Brusku vypněte stlačením červeného tlačítka „0“ na
vypínači.

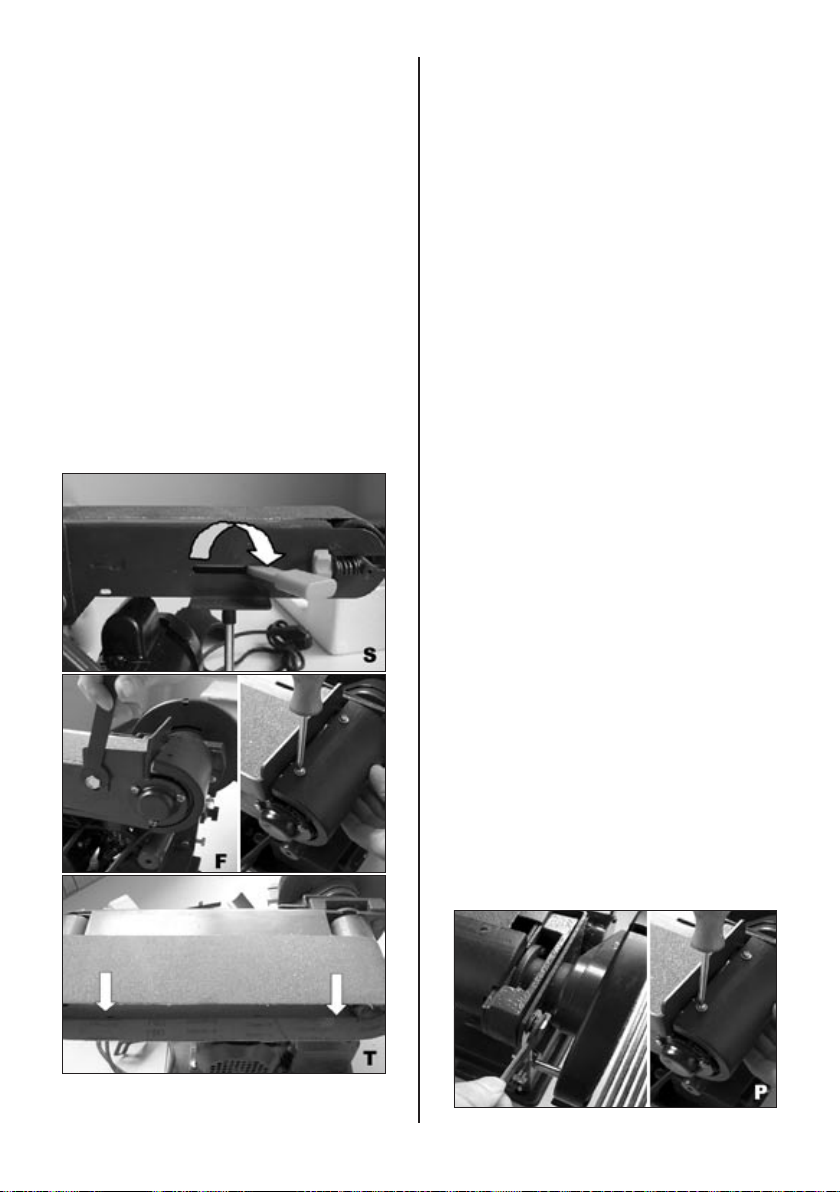

Napnutí pásu
Na krátkou dobu zapněte brusku. Pro nastavení brus­ného pásu sledujte jeho pohyb. Napnutí pásu nastavíte
pomocí vodícího válce (9), kterým se pomocí upínací
páky (12) pohybuje proti nastavovací pružině (8).
Pokud se brusný pás pohybuje směrem k disku, otočte
seřizovacím šroubem (8) ve směru hodinových ručiček
o 1/4 otáčky.
Zapněte vypínač „I“ a zkontrolujte nastavení pásu.

Brusný kotouč

Brusný kotouč se otáčí ve směru hodinových ručiček
(při čelním pohledu na brusný kotouč).
Pro běžné broušení se na hliníkový kotouč dává 150
mm brusný kotouč s papírovým podkladem.
Na běžné, středně hrubé broušení se doporučuje zrni­tost 80. Zrnitost 50 se doporučuje na hrubé broušení

6

a 120 na jemné broušení.
Broušení kotoučem se nejčastěji používá na obrábění
drsných konců dřeva.

Brusný pás (A3)

Váš stroj je standardně vybavený pásem o velikosti
914 x 100 mm (7).
Na běžné broušení se doporučuje středně zrnitý pás,
hrubozrnný pás se doporučuje na broušení nahrubo.
Na konečnou povrchovou úpravu použijte jemně zrnitý
pás.
Protože brusné pásy jsou navrhnuty pro broušení
pouze v jednom směru (při broušení nesprávným
směrem se může pás rozhrnout), všimněte si šipky
směru otáček na zadní straně pásu. Pokud šipka na
pásu není vyznačena, položte pás tak, aby jeho spoj
na popískované straně měl mírně vyvýšenou část
umístěnou ve směru pohybu (obr. 3).
Pokud chcete vyměnit brusný pás, nejdříve zatáhněte
za upínací páku (12), čímž posouváte válec (9), dokud
se neuvolní pás. Vysuňte opotřebovaný pás a nasaďte
nový, znovu namontujte válec a nastavte napnutí pásu
a stopu.

Provoz

Brusný pás a brusný kotouč dodávaný spolu s tímto
strojem jsou určeny na všeobecné použití. Jsou vhod-

né na materiály, jako např. kov, dřevo nebo plasty.
Broušení povrchů se nejlépe vykonává tak, že se
obrobek drží pevně bez působení nadměrného tlaku
na brusný povrch.
Pokud je obrobek delší než je povrch pásu, demontuj­te pracovní podpěru, čímž dosáhněte plného využití
pásu.

Kvalita výsledku práce závisí na hrubosti brusného
materiálu a na manipulaci s obrobkem.
Brusné materiály jsou dostupné v 3 základných stup­ních zrnitosti - jemný, střední a hrubozrnný. Pás i ko­touč střední zrnitosti jsou v základní výbavě dodávané
se strojem.

Pásové broušení v ohybu

Ohybné pásové broušení se může vykonávat na obou
koncích brusného pracovního stolu.
Ohybné pásové broušení můžeme vykonávat na ohy­bech pásu. Stůl pásu musí být ve vertikální poloze.
Uvolněte pnutí pásu, aby se lépe přizpůsobil zakřivení
obrobku.

Tipy pro broušení

Nebezpečí při broušení velmi jemného dřeva je tzv.
„přebroušení“. Vaše nové zařízení je vysoce účinné a
navrhnuté na rychlé broušení bez velké námahy.
Pravidelně kontrolujte obrobek, aby jste se přesvědčili,
jestli jste neodbrousili více, než jste měli v úmyslu.
Dřevo by se mělo brousit v směru vláken. Broušení
proti směru vláken by mohlo způsobit rýhy a mohlo by
vytrhnout dřevo po dobu hrubého broušení. Nechejte
proto brusku dělat svoji práci. Broušení nevykonávejte
silou. S výsledkem budete potom spokojenější.
Pokud je na měkkém dřevě potřebné vykonat mimo­řádně jemné závěrečné broušení, např. na borovovém
nebo jedlovém dřevě, naneste na povrch dřeva před
závěrečným broušení tenkou vrstvu rozředěné pří­rodní živice. Když bruska odbrousí přírodní živici, od­straní taktéž jemnou „vlasovou vrstvu“ spolu s vrstvou
měkkého dřeva. Tímto postupem můžete dosáhnou
skutečně hladkého povrchu.

Změna polohy brusného pásu.

Při práci s brusným pásem je pohodlnější a výhodnější
používat brusku ve horizontální poloze. V této poloze
si můžete obrobek položit na pracovní stůl.
Brusný pás je však možné dát i do vertikálni polohy.
Při změně z horizontální polohy na vertikální nejdříve
uvolněte matice šroubů na pracovním stole.
Uvolněte boční kryt pásu. Pootočte pás do vertikální
polohy a pevně dotáhněte matice. Nasadte boční kryt
pásu a přemístěte pomocný stůl k brusnému pásu.

7

ČISTĚNÍ A ÚDRŽBA

! Před čistěním a údržbou, vždy vytáhněte přívodní
kabel stroje ze zásuvky.
Stroj nevyžaduje žádnou zvláštní údržbu.
Pravidelně čistěte ventilační otvory.
Nikdy nečistěte žádnou část nářadí tvrdým, ostrým a
nebo drsným předmětem.

Uskladnění, pokud BRUSKU delší dobu
nepoužíváte

Stroj neskladujte na místě, kde je vysoká teplota.
Pokud je to možné, skladujte zařízení na místě se
stálou teplotou a vlhkostí.

TECHNICKÉ ÚDAJE

Hodnoty napájení 230 V~50 Hz
Příkon 350 W
Otáčky naprázdno 1450 min-1
Rýchlosť pásu 4,7ms-1
Brusný kotouč Ø 150mm
Brusný pás 914 x 100 mm
Rozměr prac. plochy 190 x 125 mm
Hmotnost 15,5 kg
Třída ochrany I.

Úroveň akustického tlaku měřená podle EN 61029:
LpA (akustický tlak) 85 dB (A) KpA=3
LWA (akustický výkon) 98 dB (A) KwA=3

Učiňte odpovídající opatření k ochraně sluchu !

Používejte ochranu sluchu, vždy když akustický tlak
přesáhne úroveň 80 dB (A).

Vážená efektivní hodnota zrychlení podle EN 61029:
<2,5 m/s2 K=1,5

Výstraha: Hodnota vibrací během aktuálního použití
elektrického ručního nářadí se může lišit od deklaro­vané hodnoty v závislosti na způsobu, jakým je nářadí
použité a v závislosti na následujících okolnostech:
Způsob použití el. nářadí a druh řezaného anebo
vrtaného materiálu, stav nářadí a způsob jeho udr­žování, správnost volby používaného příslušenství
a zabezpečení jeho ostrosti a dobrého stavu, pevnost
uchopení rukojeti, použiti antivibračních zařízení,
vhodnost použití el. nářadí pro účel pro, který bylo
projektované a dodržování pracovních postupů dle
pokynů výrobce.

V případě, že je toto nářadí používáno nevhodně,
může způsobit syndrom chvění ruky-ramene.

Výstraha: Pro upřesnění je potřeba vzít do úvahy
úroveň působení vibrací v konkrétních podmínkách
používání ve všech provozních režimech, jako je
doba, kdy je ruční nářadí kromě doby provozu vypnuté
a kdy běží naprázdno a tedy nevykonává práci. Toto
může výrazně snížit úroveň expozice během celého
pracovního cyklu.

Minimalizujte riziko vlivu otřesů, používejte ostrá dláta,
vrtáky a nože.
Nářadí udržujte v souladu s těmito pokyny a zabez­pečte jeho důkladné mazání.
Při pravidelném používaní nářadí investujte do antivib­račního příslušenství.
Nářadí nepoužívejte při teplotách nižších než 10 °C.
Svoji práci si naplánujte tak, aby jste si práci s el. ná­řadím produkujícím vysoké chvějí rozložili na více dní.

Změny vyhrazeny.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
ZPRACOVÁNÍ ODPADŮ

Elektronářadí, příslušenství a obaly by měly být dodá­ny k opětovnému zhodnocení nepoškozujícímu životní
prostředí.

Nevyhazujte elektronářadí do domovního odpadu!

Podle evropské směrnice WEEE (2002/96/ES) o
starých elektrických a elektronických zařízeních a její
aproximace v národních zákonech musí být neupotře­bitelné elektronářadí odevzdáno v místě koupě podob­ného nářadí, nebo v dostupných sběrných střediscích
určených ke sběru a likvidaci elektronářadí. Takto ode­vzdané elektronářadí bude shromážděno, rozebráno
a dodáno k opětovnému zhodnocení nepoškozujícímu
životní prostředí.
Výrobek splňuje požadavky dle směrnice RoHS
(2002/95/EC).

ZÁRUKA

V přiloženém materiálu najdete specikaci záručních

8

podmínek.

Datum výroby
Datum výroby je zakomponováno do výrobního čísla
uvedeného na štítku výrobku. Výrobní číslo má formát
AAAA-CCCC-DD-HHHHH ­kde CCCC je rok výroby a DD je měsíc výroby.

9

Alexandr Herda, general manager

ES PROHLÁŠENÍ O SHODĚ

My, dovozce do EU

WETRA-XT, ČR s.r.o.

Náchodská 1623

193 00 Praha 9, Czech Republic

IČO: 25632833

prohlašujeme, že výrobek

Typ: AE3BD35N
Název: KOMBINOVANÁ PÁSOVÁ A KOTOUČOVÁ BRUSKA

splňuje všechna příslušná ustanovení následujících předpisů Evropských společenství:

EC Machinery Directive (MD) 2006/42/EC (98/37/EC)
EC Low Voltage Directive (LVD) 2006/95/EC
EC Electromagnetic Compatibility Directive (EMC) 2004/108/EC
Noise directive (ND) 2005/88/EC (2000/14/ EC)

Testování výrobku a ES přezkoušení typu provedla autorizovaná rma:

TÜV SÜD Product Service GmbH, Ridlerstrasse 65, 80339, München, Germany
Identication No.: 0123

Vlastnosti a technické specikace výrobku odpovídají následujícím normám EU :

EN 61029-1
EN 55014-1
EN 55014-2
EN 61000-3-2
EN 61000-3-3

Osvědčení a výsledky testování jsou zaznamenány v následujících certikátech a test-reportech:

Certikát č.: Test Report č.
Z1A 100645617131 4840310024100

Osoba pověřená kompletací technické dokumentace:

Alexandr Herda, general manager
WETRA-XT, ČR s.r.o.
Náchodská 1623
193 00 Praha 9, Czech Republic

Datum: 2011-04-27

Technické parametry Hodnoty napájení 230V~50Hz
Příkon 350W
Otáčky naprázdno 1450min

-1

Rychlost pásu 4,7ms-1

Praha, 2011-04-27

Originál ES PROHLÁŠENÍ O SHODĚ

AE3BD35N - KOMBINOVANÁ PÁSOVÁ A

KOTÚČOVÁ BRÚSKA 350W

SK

11

Preklad originálneho návodu

1. Pracovné prostredie

a) Udržujte pracovný priestor v čistom stave a dobre osvetlený. Neporiadok
a tmavé miesta na pracovisku bývajú príčinou úrazov. Odložte náradie, ktoré
práve nepoužívate.
b) Nepoužívajte elektrické náradie v prostredí s nebezpečenstvom vzniku
požiaru alebo výbuchu, to znamená v miestach, kde sa vyskytujú horľavé
kvapaliny, plyny alebo prach. V elektrickom náradí vznikajú iskry, ktoré
môžu byť príčinou vznietenia prachu alebo výparov. Zabráňte zvieratám

prístup k náradiu.

c) Pri používaní el. náradia zabráňte prístupu nepovolaných osôb do
pracovného priestoru, najmä detí. Ak budete vyrušovaní, môžete stratiť
kontrolu nad pracovnou činnosťou. V žiadnom prípade nenechávajte el.
náradie bez dohľadu.

2. Elektrická bezpečnosť

a) Vidlica napájacieho kábla elektrického náradia musí zodpovedať sieťovej
zásuvke. Nikdy akýmkoľvek spôsobom neupravujte el. prívodný kábel. Ná­radie, ktoré má na vidlici prívodnej šnúry ochranný kolík, nikdy nepripájajte
rozdvojkami alebo inými adaptérmi. Nepoškodené vidlice a zodpovedajúce
zásuvky znížia nebezpečenstvo úrazu elektrickým prúdom. Poškodené
alebo zamotané prívodné káble zvyšujú nebezpečenstvo úrazu elektrickým
prúdom. Ak sa sieťová šnúra poškodí, musí sa nahradiť osobitou sieťovou
šnúrou, ktorú možno dostať u výrobcu alebo jeho obchodného zástupcu.
b) Vyvarujte sa dotyku tela s uzemnenými plochami, ako napr. potrubné
systémy, telesá ústredného kúrenia, šporáky a chladničky. Nebezpečenstvo
úrazu elektrickým prúdom je väčšie, ak je Vaše telo spojené zo zemou.
c) Nevystavujte elektrické náradie dažďu, vlhku alebo vode. Elektrického
náradia sa nikdy nedotýkajte mokrými rukami. Elektrické náradie nikdy
neumývajte pod tečúcou vodou ani ho neponárajte do vody.
d) Nepoužívajte napájací kábel k inému účelu, než pre aký je určený. Nikdy
nenoste a neťahajte elektrické náradie za napájací kábel. Nevyťahujte
vidlicu zo zásuvky ťahom za kábel. Zabráňte mechanickému poškodeniu
elektrických káblov ostrím alebo horúcim predmetom
e) El. náradie bolo vyrobené výlučné pre napájanie striedavým el. prúdom.
Vždy skontrolujte, či el. napätie zodpovedá údaju uvedenému na typovom
štítku.
f) Nikdy nepracujte s náradím, ktoré má poškodený el. kábel príp. vidlicu,
alebo spadlo na zem a je akýmkoľvek spôsobom poškodené.

g) V prípade použitia predlžovacieho kábla vždy skontrolujte či jeho
technické parametre odpovedajú údajom uvedením na typovom štítku
náradia. Ak je elektrické náradie používané vonku, používajte predlžovací
kábel vhodný pre vonkajšie použitie. Pri použití predlžovacích bubnov je
potrebné ich rozvinúť, aby nedochádzalo k ich prehriatiu.

h) Ak je elektrické náradie používané vo vlhkých priestoroch alebo vonku
je povolené používať ho iba ak je zapojené do el. obvodu s prúdovým chrá­ničom ≤30 mA. Použitie el. obvodu s chráničom /RCD/ znižuje riziko úrazu
elektrickým prúdom.

i) Držte el. ručné náradie výlučne za izolované plovhy určené na uchope­nie, pretože pri prevádzke može dôjsť ku kontaktu rezacieho či vŕtacieho
príslušenstva so skrytím vodičom alebo vlastnou šnúrou.

3. Bezpečnosť osôb

a) Pri používaní elektrického náradia buďte pozorní a ostražitý, venujte
maximálnu pozornosť činnosti, ktorú práve prevádzate. Sústreďte sa na
prácu. Nepracujte s elektrickým náradím ak ste unavení, alebo ste pod
vplyvom drog, alkoholu alebo liekov. Aj chvíľková nepozornosť pri používaní
elektrického náradia môže viest k vážnemu poraneniu osôb. Pri práci s el.
náradím nejedzte, nepite a nefajčite.
b) Používajte ochranné pomôcky. Vždy používajte ochranu očí. Použí­vajte ochranné prostriedky odpovedajúce druhu práce, ktorú prevádzate.
Ochranné pomôcky ako napr. respirátor, bezpečnostná obuv s protišmy­kovou úpravou, pokrývka hlavy alebo ochrana sluchu, používané v súlade
s podmienkami práce, znižujú riziko poranenia osôb.
c) Vyvarujte sa neúmyselnému zapnutiu el. náradia. Neprenášajte el.
náradie, ktoré je pripojené k elektrickej sieti, s prstom na vypínači alebo na
spúšti. Pred pripojením k elektrickému napätiu sa uistite, či vypínač alebo
spúšť sú v polohe „vypnuté“. Prenášanie el. náradia s prstom na vypínači
alebo pripájanie vidlice el. náradia do zásuvky zo zapnutým vypínačom
môže byť príčinou vážnych úrazov.
d) Pred zapnutím el. náradia odstráňte všetky nastavovacie kľúče a nástro­je. Nastavovací kľúč alebo nástroj, ktorý zostane pripevnený k otáčajúcej sa
časti elektrického náradia môže byť príčinou poranenia osôb.
e) Vždy udržujte stabilný postoj a rovnováhu. Pracujte len tam, kam bez­pečne dosiahnete. Nikdy nepreceňujte vlastnú silu. Nepoužívajte elektrické
náradie, ak ste unavení.
f) Obliekajte sa vhodným spôsobom. Používajte pracovné oblečenie.
Nenoste voľné oblečenie ani šperky. Dbajte na to, aby sa vaše vlasy, ob­lečenie, rukavice alebo iná časť Vášho tela nedostala do prílišnej blízkosti
rotujúcich alebo rozpálených časti el. náradia.
g) Pripojte el. náradie k odsávaniu prachu. Ak má el. náradie možnosť

pripojenia zariadenia na zachytávanie alebo odsávanie prachu, uistite sa, že
došlo k jeho riadnemu pripojeniu a používaniu. Použitie takýchto zariadení
môže obmedziť nebezpečenstvo vznikajúce prachom.
h) Pevne upevnite obrobok. Použite stolársku svorku alebo zverák pre
upevnenie obrobku, ktorý budete obrábať.

i) Nepoužívajte akékoľvek náradie ak ste pod vplyvom alkoholu, drog,
liekov alebo iných omamných či návykových látok.
j) Toto zariadenie nie je určené na použitie osobami (vrátane detí) so
zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo
s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom alebo
nedostali pokyny ohľadom použitia zariadenia od osoby zodpovednej za
ich bezpečnosť. Deti musia byť pod dozorom, aby ste sa uistili, že sa
nehrajú so zariadením.

4. Používanie a starostlivosť o elektrické náradie.

a) El. náradie vždy odpojte od el. siete v prípade akéhokoľvek problému
pri práci, pred každým čistením alebo údržbou, pri každom presune a pri
ukončení činnosti! Nikdy nepracujte s el. náradím, ak je akýmkoľvek spô­sobom poškodené.
b) Ak začne náradie vydávať abnormálny zvuk alebo zápach, okamžite
ukončite prácu.
c) Elektrické náradie nepreťažujte. Elektrické náradie bude pracovať lepšie
a bezpečnejšie, ak s ním budete pracovať v otáčkach, pre ktoré bolo navrh­nuté. Používajte správne náradie, ktoré je určené pre danú činnosť. Vhodné
náradie bude dobre a bezpečne vykonávať prácu, pre ktorú bolo vyrobené.
d) Nepoužívajte elektrické náradie, ktoré nemožno bezpečne zapnúť a
vypnúť ovládacím vypínačom. Používanie takého náradia je nebezpečné.
Vadný vypínač musí byť opravený certikovaným servisom.
e) Odpojte náradie od elektrickej siete predtým, než začnete prevádzať jeho
nastavenie, výmenu príslušenstva alebo údržbu. Toto opatrenie obmedzí
nebezpečenstvo náhodného spustenia.
f) Nepoužívané elektrické náradie uschovajte tak, aby bolo mimo dosahu
detí a nepovolaných osôb. Elektrické náradie v rukách neskúsených uží­vateľov môže byť nebezpečné. Elektrické náradie skladujte na suchom a
bezpečnom mieste.
g) Starostlivo udržujte elektrické náradie v dobrom stave. Pravidelne
kontrolujte nastavenie pohybujúcich sa častí a ich pohyblivosť. Kontrolujte
či nedošlo k poškodeniu ochranných krytov alebo iných častí, ktoré môžu
ohroziť bezpečnú funkciu elektrického náradia. Ak je náradie poškodené,
pred ďalším použitím zaistite jeho opravu. Mnoho úrazov je spôsobené
nesprávnou údržbou elektrického náradia.
h) Rezacie nástroje udržujte ostré a čisté. Správne udržované a naostrené
nástroje uľahčujú prácu, obmedzujú nebezpečenstvo úrazu a práca s nimi
sa lepšie kontroluje. Použitie iného príslušenstva než toho, ktoré je uvedené
v návode na obsluhu alebo doporučené dovozcom môže spôsobiť poškode­nie náradia a byť príčinou úrazu.
i) Elektrické náradie, príslušenstvo, pracovné nástroje atd. používajte v sú­lade s týmito pokynmi a takým spôsobom, ktorý je predpísaný pre konkrétne
elektrické náradie a to s ohľadom na dané podmienky práce a druh prevá­dzanej práce. Používanie náradia na iné účely, než pre aké je určené, môže
viesť k nebezpečným situáciám.

5. Používanie akumulátorového náradia

a) Pred vložením akumulátoru sa uistite, že je vypínač v polohe „0-vypnu­té“. Vloženie akumulátoru do zapnutého náradia môže byť príčinou nebez­pečných situácii.
b) K nabíjaniu akumulátora používajte len nabíjačky predpísané výrobcom.
Použitie nabíjačky pre iný typ akumulátoru môže mať za následok jeho
poškodenie a vznik požiaru.
c) Používajte iba akumulátory určené pre dané náradie. Použitie iných
akumulátorov môže byť príčinou úrazu alebo vzniku požiaru.
d) Ak nie je akumulátor používaný, uschovávajte ho oddelene od kovových
predmetov ako sú svorky, kľúče, skrutky a iné drobné kovové predmety, ktoré
by mohli spôsobiť spojenie jedného kontaktu akumulátoru s druhým. Vyskra­tovanie akumulátoru môže zapríčiniť úraz, popáleniny alebo vznik požiaru.
e) S akumulátormi zaobchádzajte šetrne. Pri nešetrnom zaobchádzaní
môže z akumulátoru uniknúť chemická látka. Vyvarujte sa kontaktu s ňou.
Ak predsa dôjde ku kontaktu s touto chemickou látkou, vymyte postihnuté
miesto prúdom tečúcej vody. Ak sa chemická látka dostane do očí, vyhľa­dajte ihneď lekársku pomoc. Chemická látka z akumulátoru môže spôsobiť
vážne poranenie.

6. Servis

a) Nevymieňajte časti náradia, neprevádzajte sami opravy, ani iným
spôsobom nezasahujte do konštrukcie náradia. Opravy náradia zverte
kvalikovaním osobám.
b) Každá oprava alebo úprava výrobku bez oprávnenia našej spoločnosti je
neprípustná (môže spôsobiť úraz, alebo škodu užívateľovi).
c) Elektrické náradie vždy nechajte opraviť v certikovanom servisnom stre­disku. Používajte iba originálne alebo doporučené náhradné diely. Zaistíte
tak bezpečnosť Vás i Vášho náradia.

VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY

Tieto bezpečnostné pokyny si starostlivo preštudujte, zapamätajte a uschovajte.

Upozornenie! Pri používaní elektrických strojov a elektrického náradia je nutné rešpektovať a dodržiavať nasledujúce bezpečnostné pokyny z dôvodu ochrany pred
úrazom elektrickým prúdom, zranením osôb a nebezpečím vzniku požiaru. Výrazom „elektrické náradie“ je vo všetkých nižšie uvedených pokynoch myslené nielen
náradie napájané z elektrickej siete (napájacím káblom) ale i náradie napájanie z akumulátoru. (bez napájacieho kábla).
Odložte všetky varovania a pokyny pre budúce použitie.

presné brúsne operácie.

1. Hliníkový disk

2. Kotúčový brúsny papier

3. Pracovný stôl

4. Podperná časť

5. Uhlová zarážka

6. Základňa brúsky

7. Brúsny pás

8. Nastavovacia skrutka

9. Valec brúsneho pása

10. Vypínač

11. Hnací valec

12. Upínacia páka

13. Odsávanie prachu

14. Odsávanie prachu

POUŽITIE A PREVÁDZKA

Náradie ASIST je určené výhradne pre domáce alebo
hobby použitie.
Výrobca a dovozca nedoporučujú používať toto
náradie v extrémnych podmienkach a pri vysokom
zaťažení.
Akékoľvek ďalšie doplňujúce požiadavky musia byť
predmetom dohody medzi výrobcom a odberateľom.

MONTÁŽ NOŽIČEK

Plastové nožičky chránia Váš pracovný stôl alebo pod­lahu. Nožičky nasaďte pomocou drážky na spodnom
okraji krytu.

MONTÁŽ KOTÚČA

Najskôr pripevnite ochranný kryt brusného kotúča po­mocou troch skrutiek. Potom nasuňte hliníkový kotúč
na hriadeľ a pevne ho zaistite cez ochranný kryt.

12

DOPLŇUJÚCE BEZPEČNOSTNÉ POKYNY

- Pred použitím si prosím prečítajte tieto bezpečnostné
pokyny a starostlivo ich uchovajte.

! - Tento symbol označuje nebezpečenstvo
zranenia, alebo poškodenia zariadenia .

! V prípade nedodržania pokynov uvedených v tejto
príručke, hrozí riziko úrazu.
Zariadenie zodpovedá platným technickým predpisom
a normám.
! Nenechávajte akýkoľvek el. prístroj bez dohľadu po­kiaľ ho používajú deti alebo je v blízkosti detí.
! Prístroj vždy odpojte z el. siete v prípade akého­koľvek problému pri práci, pred každým očistením
alebo údržbou a pri nepoužívaní!
! Pri práci s náradím nejedzte, nepite a nefajčite.
! Dbajte na to, aby sa vaše prsty, odev, vlasy alebo iná
časť vášho tela nedostala do prílišnej blízkosti stroja,
pokiaľ je zapnutý.
! Nikdy nepracujte s náradím, pokiaľ je akýmkoľvek
spôsobom poškodené.
! Vzhľadom na funkcie tohto zariadenia, musia otá­čajúce sa časti zostať odkryté. Buďte preto pri práci
opatrní a dávajte si pozor!
! Obrobok držte pevne tak, aby sa dotýkal trecích
plôch. Vždy, ak je to možné, používajte na obrobok
podperu.
! Nikdy nenoste oblečenie, ktoré je voľné alebo na Vás
voľne visí.

- Používajte ochranné prostriedky proti
hluku, prachu a vibráciám !!!

TIETO BEZPEČNOSTNÉ POKYNY
USCHOVAJTE!!!

PIKTOGRAMY

Piktogramy uvedené na obalu výrobku :

a) Hodnoty napájania
b) Príkon
c) Otáčky naprázdno
d) Brúsny pás
e) Priemer brúsneho kotúča

POPIS

Kombinovaná pásová a kotúčová brúska AE3BD35N
je kombinovaný stroj na dokončovacie operácie, ktorý
ponúka výhody tak horizontálnej, ako aj vertikálnej
pásovej brúsky a súčasne aj presného brúsenia
a tvarovania pomocou kotúčovej brúsky. Jej pevná
konštrukcia z liatiny a ocele umožňuje vykonávať
