MODELS: DVAG11 / DVAG17 / DVAG30

CALIFORNIA PROPOSITION 65 WARNING:

This product can expose you to chemicals including carbon monoxide, which is known to the State of California to cause cancer, birth defects and/or other

reproductive harm. For more information, go to www.P65warnings.ca.gov

Ce produit peut vous exposer à des agents chimiques, y compris au monoxyde de carbone, lesquels sont reconnus dans l’État de la Californie comme causant le cancer et des malformations congénitales ou autres dommages au fœtus. Pour obtenir plus de

renseignements, veuillez consulter le site www.P65warnings.ca.gov

Industrial Park Rd.,

INSTALLER: Leave this manual with the appliance.

CONSUMER: Retain this manual for future reference.

Warning: If the information in this manual is not followed exactly, a re or explosion may result causing property

damage, personal injury or loss of life.

Do not store or use gasoline or other ammable vapors and liquids in the vicinity of this or any other appliance.

• Do not try to light any appliance.

• Do not touch any electrical switch; do not use any phone in your building.

• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s instructions.

• If you cannot reach your gas supplier, call the re department.

• Installation and service must be performed by a qualied installer, service agency or the gas supplier.

Installation and service must be performed by a qualied installer, service agency or the gas supplier. This appliance may be installed in an aftermarket, permanently located, manufactured home (USA only) or mobile home, where not prohibited by local codes.

This appliance is only for use with the type of gas indicated on the rating plate. This appliance is not convertible for use with other gases, unless a certied kit is used.

United States Stove Company PO Box 151, 227 South Pittsburg, TN 37380 PH: (800) 750-2723 www.usstove.com

WHAT TO DO IF YOU SMELL GAS

853277C-4103i

Page 2

Requirements For The Commonwealth Of Massachusetts

The following requirements reference various Massachusetts and national codes not contained in this manual. For all sidewall horizontally vented gas fueled equipment installed in every dwelling, building or structure used in whole or in part for residential purposes, including those owned or operated by the Commonwealth and where the side wall exhaust vent termination is less than (7) feet above nished grade in the area of the venting, including but not limited to decks and porches, the following requirements shall be satised:

INSTALLATION OF CARBON MONOXIDE DETECTORS

At time of installation of side wall horizontally vented gas fueled equipment, the installing plumber or gas-tter shall observe that a hard wired carbon monoxide detector with an alarm and battery back-up is installed on the oor level where the gas equipment is to be installed. In addition, the installing plumber or gas-tter shall observe that a battery operated or hard wired carbon monoxide detector is installed on each additional level of the dwelling, building or structure served by the side wall horizontal vented gas fueled equipment. It shall be the responsibility of the property owner to secure the services of qualied licensed professionals for the installation of hard wired carbon monoxide detectors. In the event that the side wall horizontally vented gas fueled equipment is installed in a crawl space or attic, the hard wired carbon monoxide detector with alarm and battery back-up may be installed on the next adjacent oor level. In the event that the requirements of this subdivision can not be met at the time of completion of installation, the owner shall have a period of thirty (30) days to comply with the above requirements; provided, however, that during said thirty (30) day period, a battery operated carbon monoxide detector with an alarm shall be installed.

APPROVED CARBON MONOXIDE DETECTORS

Each carbon monoxide detector as required in accordance with the above provisions shall comply with NFPA 720 and be ANSI/UL 2034 listed and IAS certied.

SIGNAGE

A metal or plastic identication plate shall be permanently mounted to the exterior of the building at a minimum of eight (8) feet above grade directly in line with the exhaust vent terminal for the horizontally vented gas fueled heating the appliance or equipment. The sign shall read, in print no less the one-half inch (½) in size, “GAS VENT DIRECTLY BELOW. KEEP CLEAR OF ALL OBSTRUCTIONS”.

INSPECTION

The state or local gas inspector of the side wall horizontally vented gas fueled equipment shall not approve the installation unless, upon inspection, the inspector observes carbon monoxide detectors and signage installed in accordance with the provisions of 248 CMR 5.08 (2) (a) 1 through 4.

EXEMPTIONS

The following equipment is exempt from 248 CMR 5.08 (2) (a) 1 through 4: The equipment listed in Chapter 10 entitled “Equipment Not Required To Be Vented” in the most current edition of NFPA 54 as adopted by the Board; and Product Approved side wall horizontally vented gas fueled equipment installed in a room or structure separate from the dwelling, building or structure used in whole or in part for residential purposes.

MANUFACTURER REQUIREMENTS

Gas Equipment Venting System Provided: When the manufacturer of Product Approved side wall horizontally vented gas equipment provides a venting system design or venting system components with the equipment, the instructions provided by the manufacturer for installation of the equipment and the venting system shall include:

Detailed instructions for the installation of the venting system design or the venting system components; and a complete parts list for the venting system design or venting system.

GAS EQUIPMENT VENTING SYSTEM NOT PROVIDED

When the manufacturer of Product Approved side wall horizontally vented gas equipment does not provide the parts for venting the ue gases, but identies “special venting systems”, the following requirements shall be satised by the manufacturer:

The referenced “special venting systems” instructions shall be included with the appliance or equipment installation instructions and;

The “special venting systems” shall be Product Approved by the Board, and the instructions for that system shall include a parts list and detailed installation instructions.

A copy of all installation instructions for all Product Approved side wall horizontally vented gas fueled equipment, all venting instructions, all parts lists for venting instructions, and/or all venting design instructions shall remain with the appliance or equipment at the completion of the installation.

-2-

Page 3

VIEW PORT

CABINET BACK

IGNITOR

CONTROL KNOB

GRILL GUARD

FRONT PANEL

Content

This gas appliance must not be connected to a chimney ue serving a separate solid-fuel burning appliance.

IMPORTANT FOR YOUR SAFETY

• Improper installation, adjustment, alteration, service, or maintenance can cause property damage, personal injury or loss of life. Refer to this manual.

• Installation and service must be performed by a qualied installer, service agency, or the gas supplier.

Do not use this appliance if any part has been under water. Immediately call a qualied service technician

to inspect the appliance and to replace any part of the control system and any gas control which has been

under water.

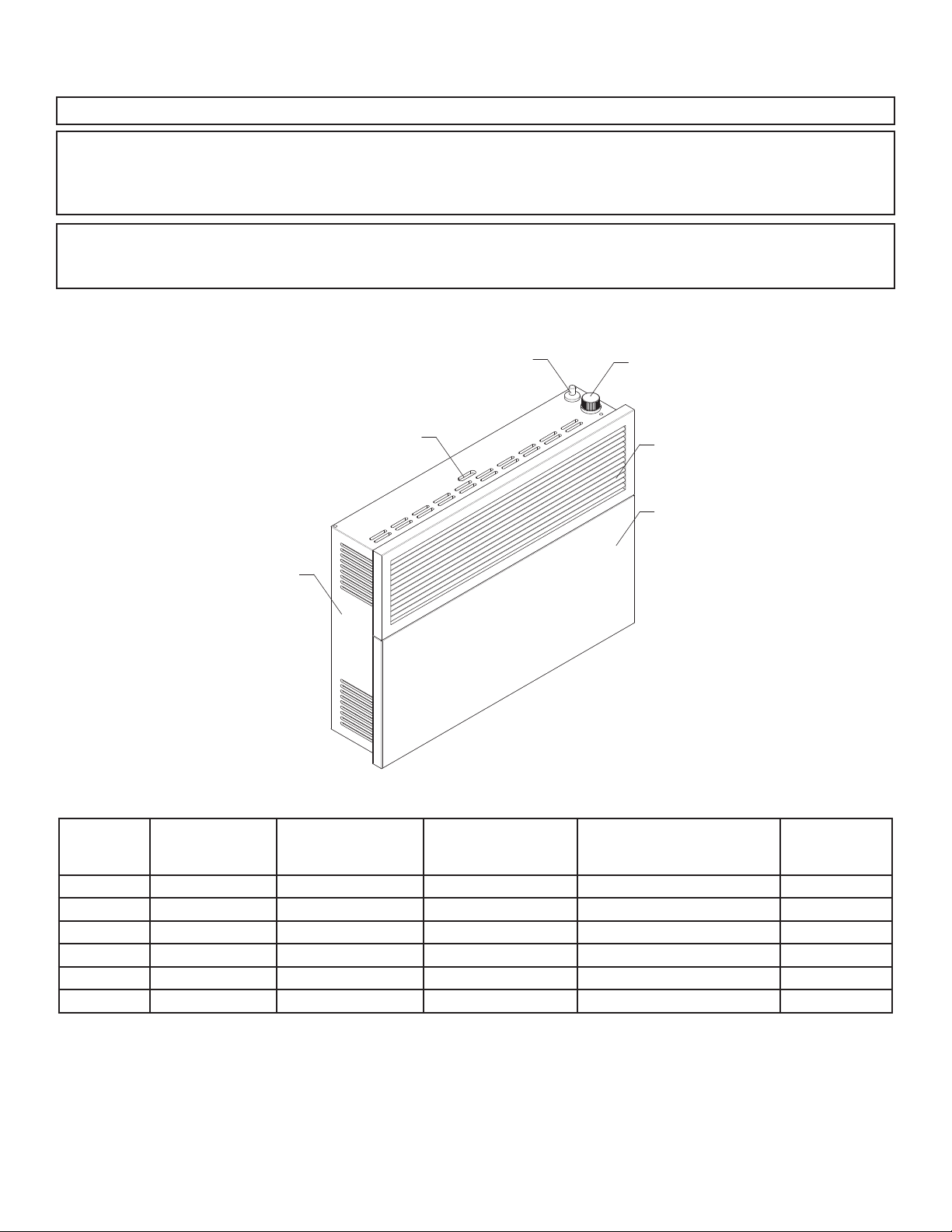

Product Identication

Figure 2

Product Features

Model No.

DVAG 11N 11,000 (3.20 kW) 10.5 (267 mm) 7 (178 mm) 5 (127 mm) Chant RTZ-WK

DVAG 11L 11,000 (3.20 kW) 14 (355 mm) 11 (280 mm) 10 (254 mm) Chant RTZ-WK

DVAG 17N 17,000 (4.94 kW) 10.5 (267 mm) 7 (178 mm) 5 (127 mm) Chant RTZ-WK

DVAG 17L 17,000 (4.94 kW) 14 (355 mm) 11 (280 mm) 10 (254 mm) Chant RTZ-WK

DVAG 30N 30,000 (8.72 kW) 10.5 (267 mm) 7 (178 mm) 5 (127 mm) Chant RTZ-WK

DVAG 30L 30,000 (8.72 kW) 14 (355 mm) 11 (280 mm) 10 (254 mm) Chant RTZ-WK

Input Power *

Btu/Hr. (kW)

Max. Gas Inlet

Pressure inch W.C.

(mm. W.C.)

**NOTE: Minimum Gas Inlet Pressure for purpose of input adjustment. The efciency rating of the appliance is a product thermal efciency rating determined under continuous operating conditions and was determined independently of any installed system.

Min. Gas Inlet

Pressure inch W.C.

(mm. W.C.)

Pres. Reg. Settings Manifold

inch W.C. (mm. W.C.)

Valve Type

-3-

Page 4

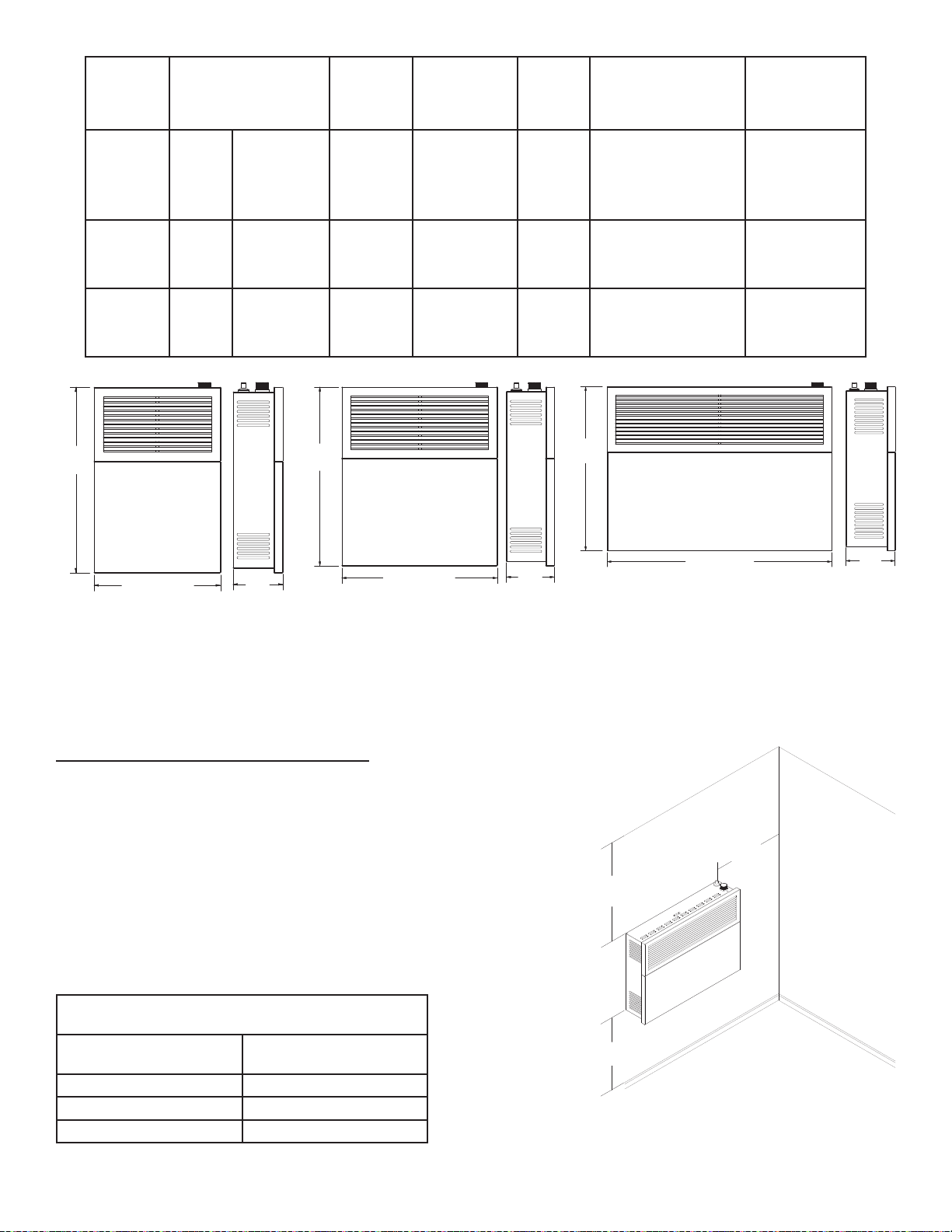

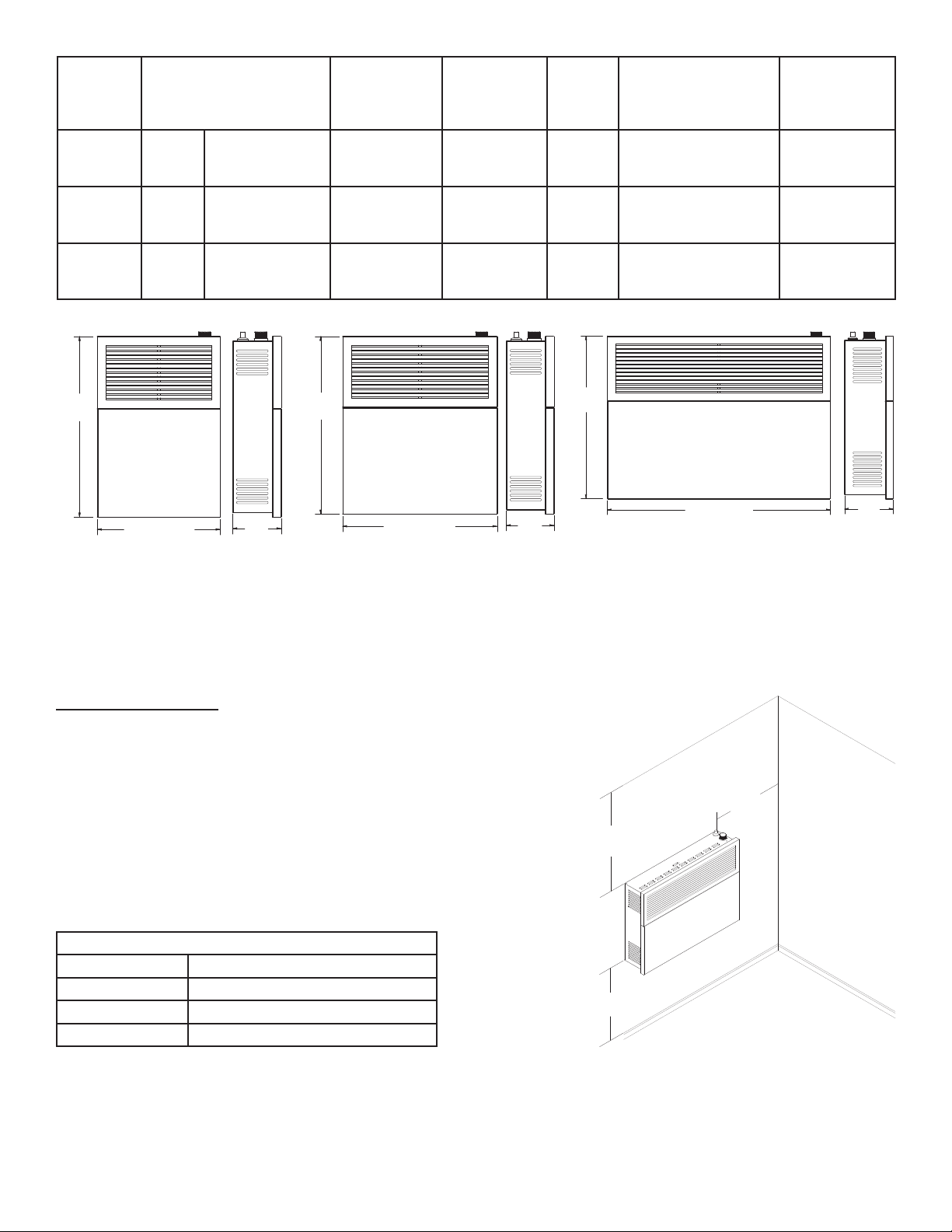

Model No. Dimensions inch (mm)

(

(168 mm)

CEILING

36”

(914 mm) Min.

6”

(152 mm) Min.

6”

(152 mm) Min.

FLOOR

DVAG11N

DVAG11L

DVAG17N

DVAG17L

DVAG30N

DVAG30L

Height: Width: Depth:

20 (508 mm)

17.36 (441 mm)

6.61 (168 mm) 20 (508 mm)

27.36 (695 mm)

6.61 (168 mm)

26.30 (668 mm)

32.28 (820 mm)

8.74 (222 mm)

Standard

Weight

lbs. (kg.)

Type of

Burner

No. of

Burners

Ignition

Heating

Space Square

Feet / (m2)

28 (12.7 kg) Atmospheric 1 Piezo-electric ignitor 200 (18.6 m2)

43 (19.5 kg) Atmospheric 1 Piezo-electric ignitor 275 (25.6 m2)

62.2 (28.2 kg) Atmospheric 1 Piezo-electric ignitor 425 (39.5 m2)

20"

508 mm)

17.36" (441 mm)

Model DVAG11

6.61"

(168 mm)

20"

(508 mm)

27.36" (695 mm)

Model DVAG17

6.61"

26.30"

(668 mm)

32.28" (820 mm)

Model DVAG30

8.74"

(222 mm)

Figure 3

NOTE: A qualied service person must install the heater. Follow all local codes. CHECK GAS TYPE! Use only the type of gas indicated on the rating plate.

Installation

INSTALLATION ITEMS

Before installing heater, make sure you have the items listed below.

• Piping (check local codes)

• Sealant (resistant to propane gas)

• Manual shutoff valve

• Ground joint union

• Sediment trap

• Tee joint

• Pipe wrench

The installation location shall provide the following:

a. Adequate combustion and ventilation air, and

b. Adequate accessibility clearances for servicing.

Minimum Clearance From Combustible Construction

Rear 0.25 inches (with supplied spacers)

Sides 6 inches

Top 36 inches

Floor 6 inches

Figure 4

-4-

Page 5

†

‡

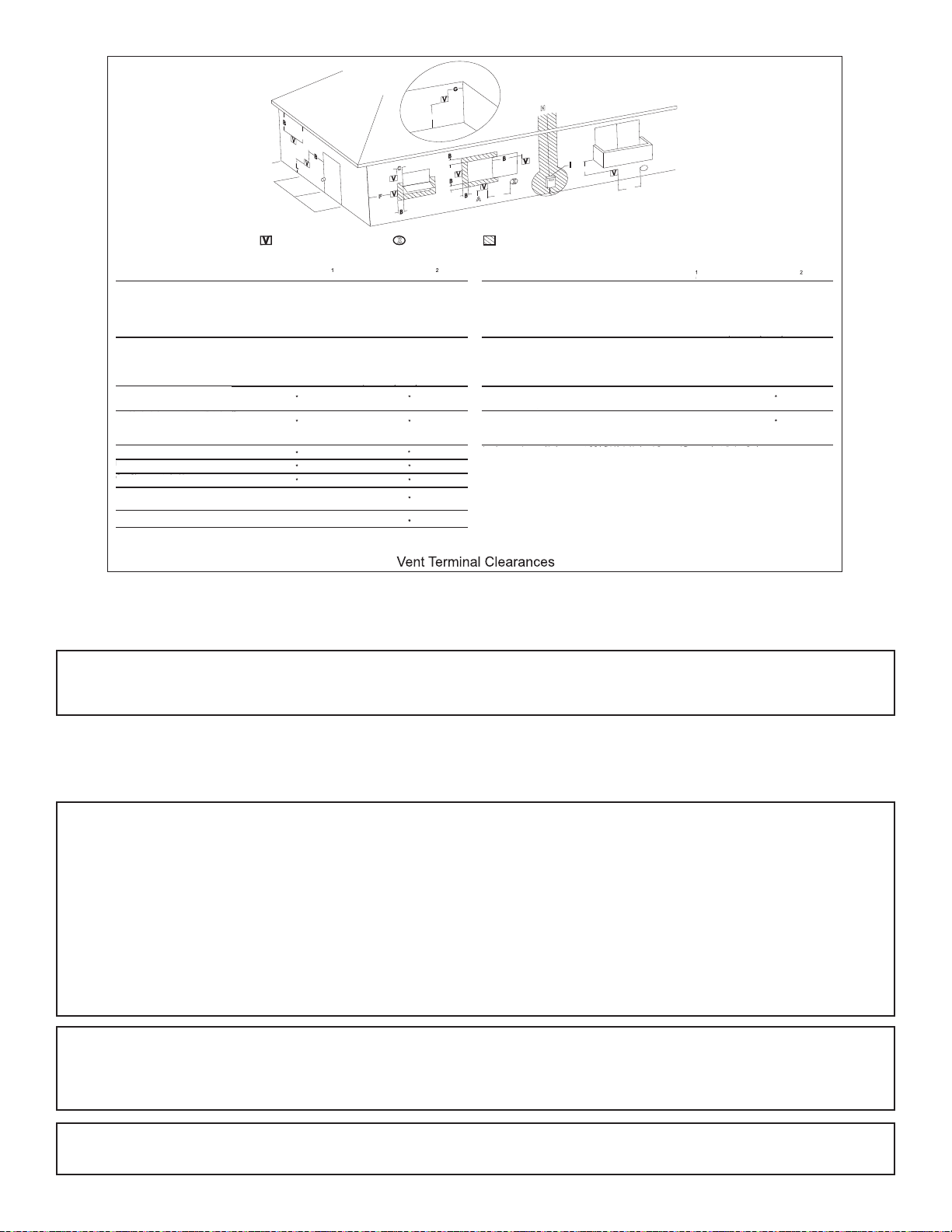

INSIDE

CORNER DETAIL

FIXED

CLOSED

FIXED

CLOSED

OPERABLE

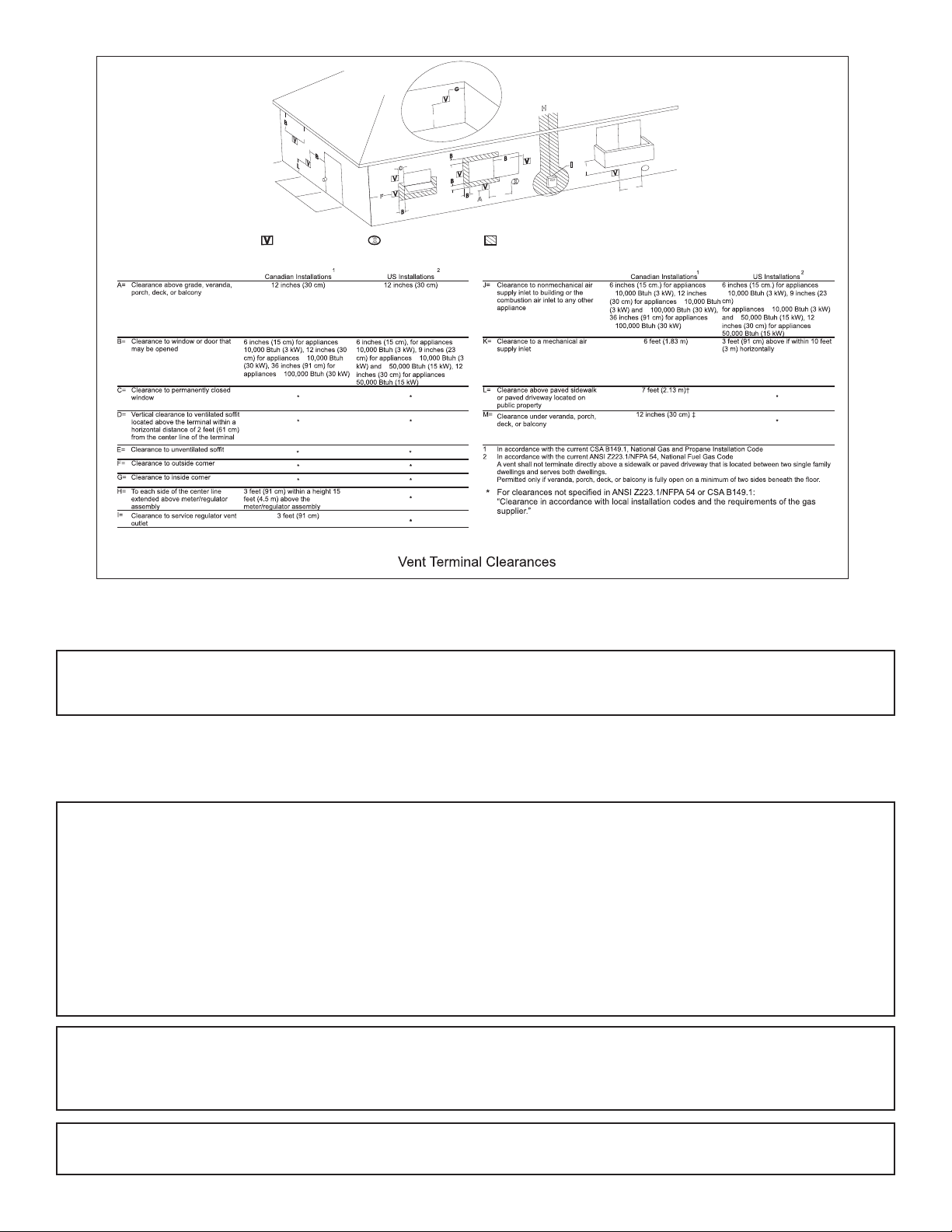

VENT TERMINAL

AIR SUPPLY INLET

AREA WHERE TERMINAL IS NOT PERMITED

This appliance may be installed in an aftermarket, permanently located, manufactured home (USA only) or mobile home, where not prohibited by local codes. This appliance is only for use with the type of gas indicated on the rating plate. This appliance is not convertible for use with other gases, unless a certied kit is used.

Important: This appliance should only be installed by a qualied installer. The installation must conform with local codes or, in the absence of local codes, with the National Fuel Gas Code, ANSI Z223.1/NFPA 54, Natural

Gas and Propane Installation Code, CSA B149.1.

A manufactured home (USA only) or mobile home OEM installation must conform with the Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280, or, when such standard is not applicable, the Standard for Manufactured Home Installations, ANSI Z 225.1, or Standard for Gas Equipped Recreational Vehicles and Mobile Housing, CSA Z 240.4.

• The appliance area must be kept clear and free from combustible materials, gasoline, and other ammable vapors and liquids.

• Due to high temperatures, the appliance should be located out of trafc and away from furniture and draperies.

• Children and adults should be alerted to the hazards of high surface temperature and should stay away to

IMPORTANT:

avoid burns or clothing ignition.

• Young children should be carefully supervised when they are in the same room as the appliance.

• Clothing or other ammable material should not be placed on or near the appliance.

• Any safety screen or guard removed for servicing an appliance must be replaced prior to operating the

appliance.

IMPORTANT: Installation and repair should be done by a qualied service person. The appliance should be inspected before use and at least annually by a qualied service person. More frequent cleaning may be required due to excessive lint from carpeting, bedding material, etc. It is imperative that control compartments,

burners and circulating air passageways of the appliance be kept clean.

Warning: Failure to position the parts in accordance with these diagrams, or failure to use only parts

specically approved with this appliance may result in property damage or personal injury.

-5-

Page 6

INSTALLING THE APPLIANCE

HEAT SHIELD

Perforated Line for 2X4

Separate the hanging bracket from the appliance by removing two screws on the top and two nuts at the

bottom.

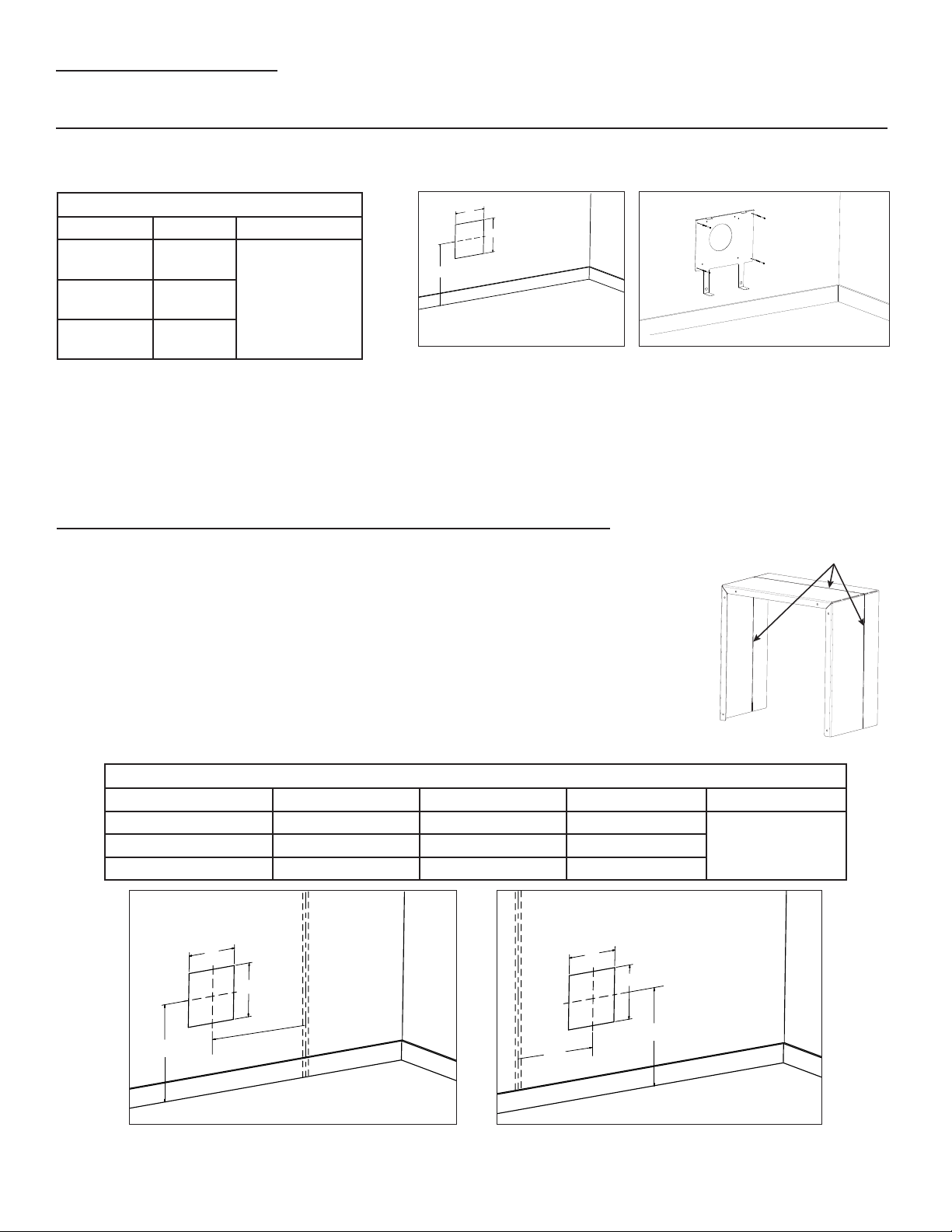

INSTALLING THE HANGING BRACKET ON A NON-COMBUSTIBLE WALL ( I.E., MASONRY BLOCK OR CONCRETE)

1. Draw the position of the hole for the air-vent intake pipe, taking into account the minimum clearances mentioned in gure 4. See dimensions of the square hole “D” and height to the center “C” in table 1 and gure 5 for the different models. Height “C” is the minimum recommended.

TABLE 1

MODEL C D

DVAG 11N DVAG 11L

DVAG 17N DVAG 17L

DVAG 30N DVAG 30L

20-7/32”

(514 mm)

20”

(508 mm)

25-7/16”

(647 mm)

11-1/4” X 11-1/4”

(286 x 286 mm)

square hole

FLOOR

Figure 5 Figure 6

2. Cut the square hole through the wall according to the measurements and positions indicated in gure 5.

3. Place hanging bracket over the square hole. Check to see the bracket is level. After leveling the hanging bracket, mark the four holes as shown in gure 6.

4. Remove the hanging bracket and drill the four holes using a masonry drill bit. NOTE: The masonry drill bits size

must match the size of the masonry screw that will be used (masonry screws and drill bit not included).

5. Place back the hanging bracket and x it with four screws. IMPORTANT: The 1/4” spacers provided must be put between the bracket and the wall.

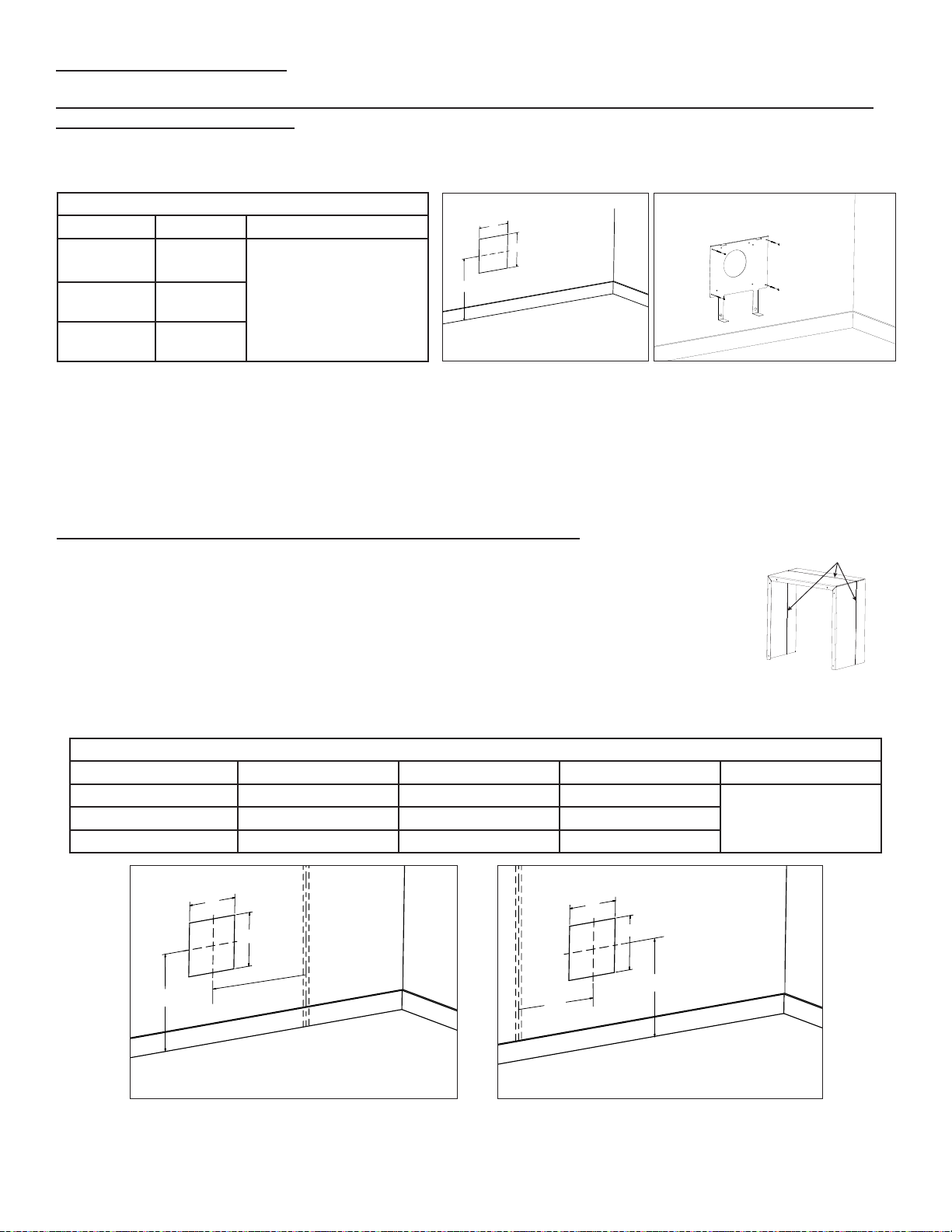

INSTALLING THE HANGING BRACKET ON A DRYWALL/WOODEN WALL

Remove the required heat shield from the box and fold it as indicated in this illustration (fold along the perforated lines and break off when installing in a 2 X 4 wall). Align the holes on the heat shield with the holes on the mounting bracket and attach using the (6) sheet metal screws.

1. Taking into account the minimum clearances mentioned in table two, locate the closest wall stud (which will serve to hold the appliance) and mark the square hole center at a distance “A”, (if wall stud is at the right), or “B”, (if the stud is at the left)(see table 2 and Figures 7 and 8). Note: Use the heat shield to help hold the bracket in place when marking the square hole locations.

2. Draw the position of the square hole for the vent-air intake pipe (see dimensions for square hole “D” and the height to the center “C” in table 2 for the different models. Height “C” is the minimum recommended.

Installation

TABLE 2

MODEL A B C D DVAG 11N - DVAG 11L 9-1/8” (233 mm) 6-13/16” (174 mm) 20-3/16” (514 mm) DVAG 17N - DVAG 17L 8” (204 mm) 8” (204 mm) 19-1/2” (495 mm) DVAG 30N - DVAG 30L 8” (204 mm) 8” (204 mm) 23-3/16” (590 mm)

FLOOR

Figure 7

FLOOR

11-1/4” X 11-1/4”

(286 x 286 mm)

square hole

Figure 8

3. Cut the square hole through the wall according to the measurements and positions indicated in gure 7 and 8.

-6-

Page 7

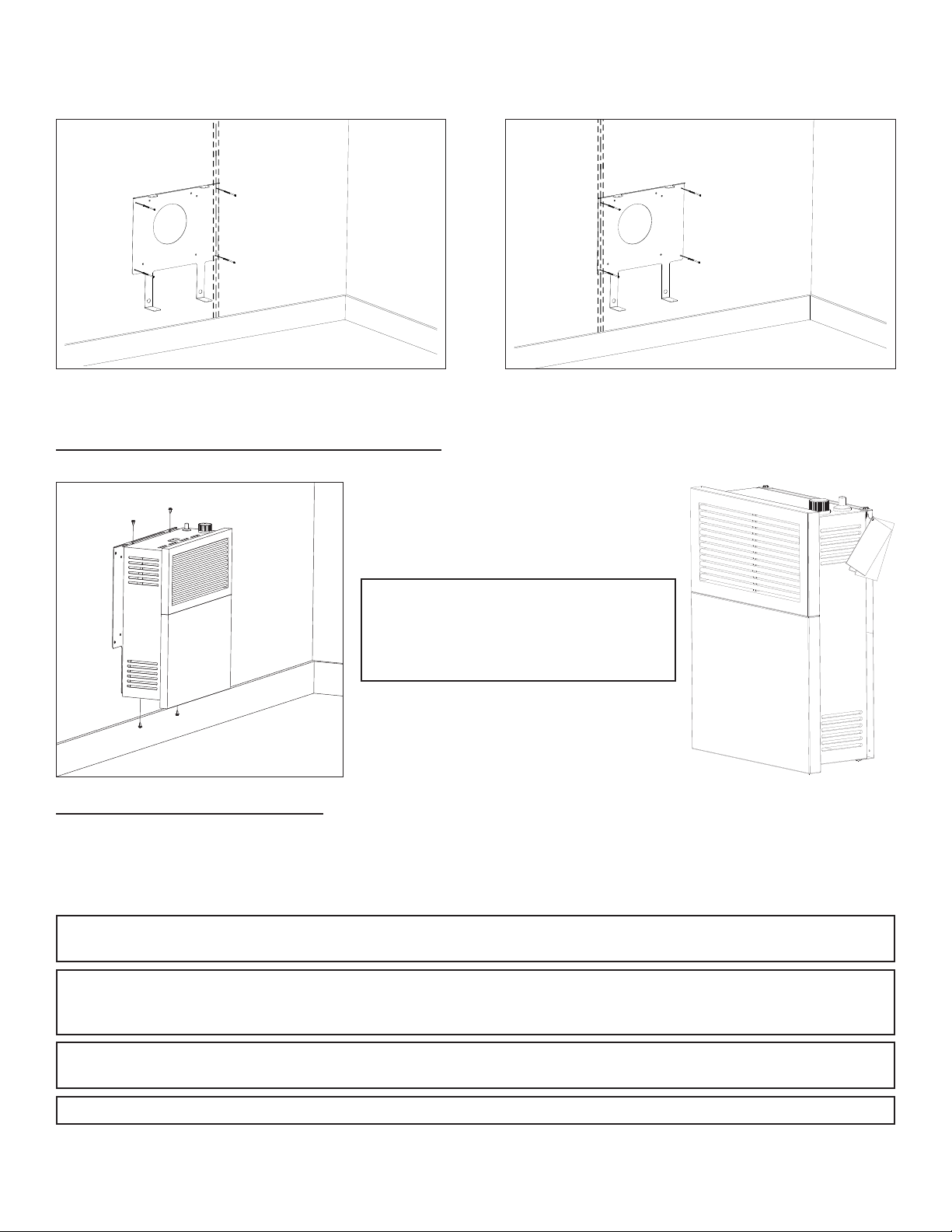

4. Place the wall bracket with the heat shield attached into the square hole. Check to see that the bracket is level. If not, you may have to trim the hole you cut to ensure the bracket is level when installed. After leveling the hanging bracket, mark the 4 holes as shown in gure 9 & 10.

FLOOR

Figure 9 Figure 10

5. Remove the hanging bracket and drill the four holes using a 3/32” drill bit.

6. Place back the hanging bracket and x it with four screws.

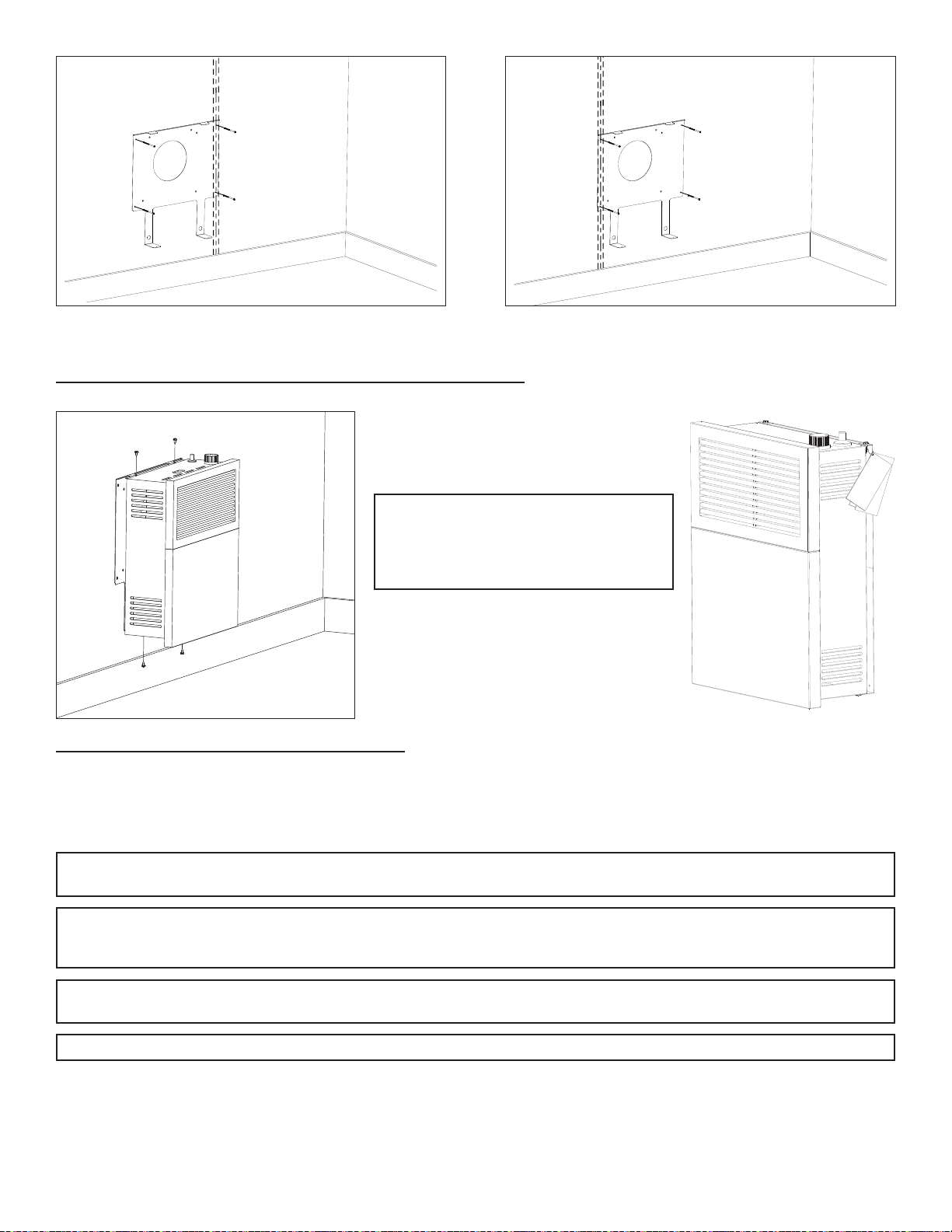

MOUNTING THE HEATER ON HANGING BRACKET

Place the heater on the hanging bracket and x it with its screws (see Figure 11).

ATTENTION: THE ATTACHED SET OF THREE MARKING PLATES (RATING PLATE, OPERATION INSTRUCTIONS, AND SAFETY PLATE) MUST NOT BE REMOVED FROM

THE APPLIANCE AT ANY TIME.

Figure 11

FLOOR

INSTALLING THE VENTING SYSTEM

These models of wall furnaces are designed for direct venting through a wall. Only venting components specically approved for these furnaces may be used. The ow of combustion gases and ventilation air must not be obstructed. Minimum clearance between pipes and combustible materials is one (1) inch (25.4 mm). Vent terminal must be 18.0” away from an adjacent wall. Minimum clearance between vent cap and combustible material 1-3/4”.

IMPORTANT: The appliance’s venting system should be inspected at least once a year and immediately

cleaned if necessary.

IMPORTANT: THE VENT-AIR INTAKE SYSTEM MUST BE PROPERLY INSTALLED TO Ensure PROPER AND SAFE OPERATION. THE VENT-AIR INTAKE SYSTEM MUST ALSO BE PROPERLY RE-INSTALLED AND RESEALED TO Ensure PROPER AND

SAFE OPERATION.

Warning: Failure to position the parts in accordance with these diagrams or failure to use only parts specically

approved with this appliance may result in property damage or personal injury.

CAUTION: ALL JOINTS MUST BE AIR-TIGHT.

-7-

Page 8

11-1/4" (286mm) x 11-1/4" (286mm)

square hole

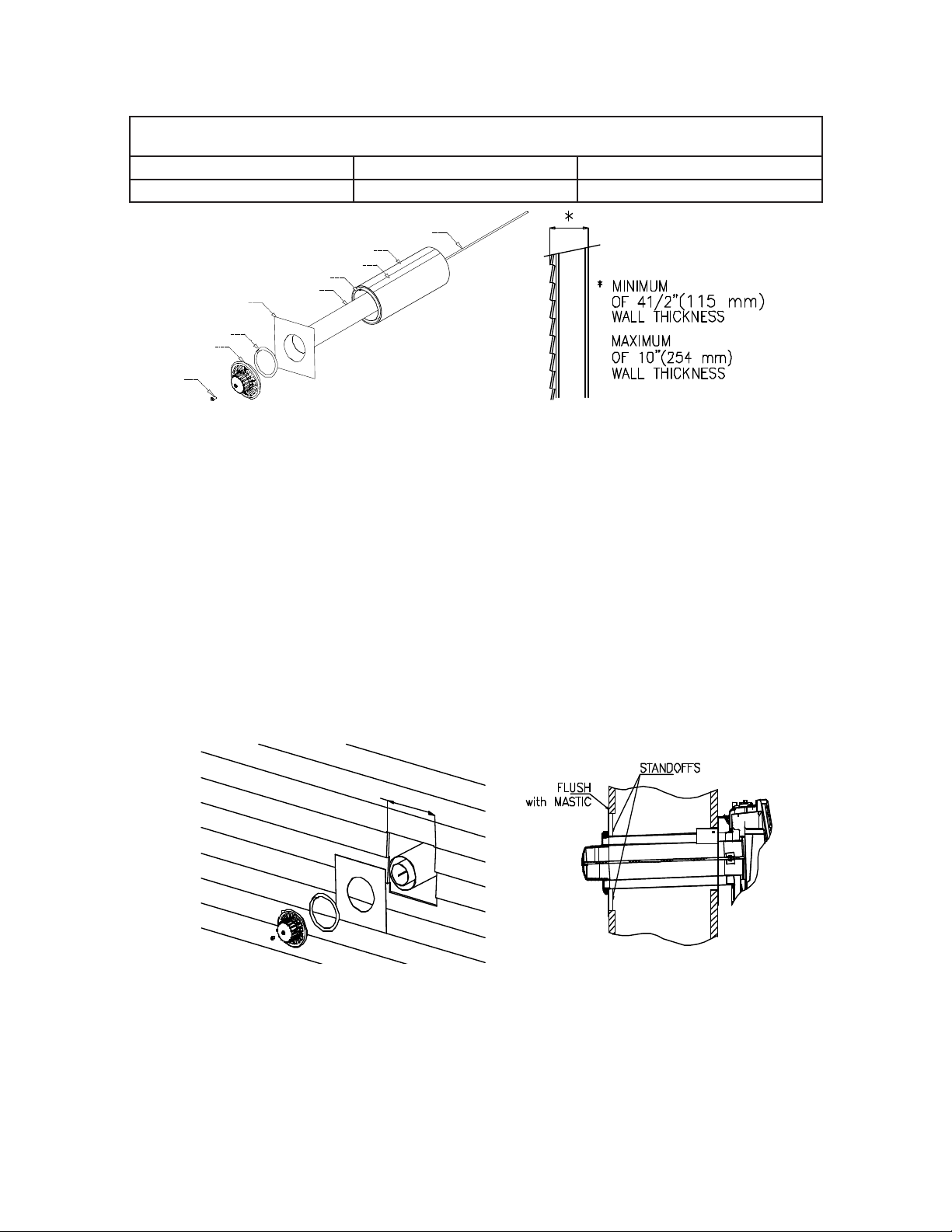

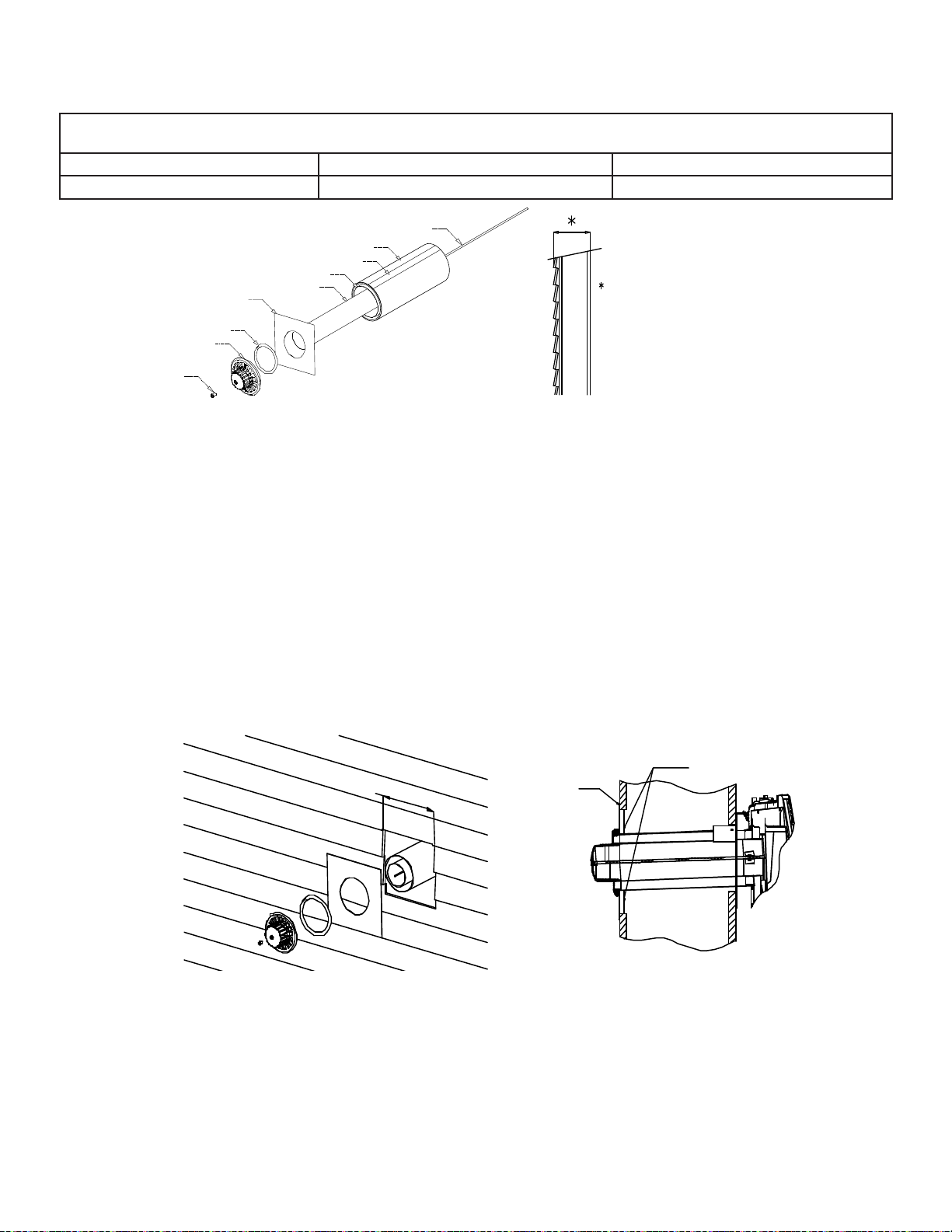

The venting system consists of: one injected-aluminum cap (A), one vent pipe (B), one vent-air intake pipe (C), one rod (D), one nut (E), one outdoor mounting plate (F) and one silicon-rubber ring (G) tape (H) insulation (i) (see gure 12).

Table 3

Lengths Of Pipes And Rod.

Vent Pipe (B) Vent-Air Intake Pipe (C) Rod (D)

Wall Thickness + 3-3/8“ (86 mm) Wall Thickness + 2-1/2“ (64 mm) Wall Thickness + 5-7/8“ (149.5 mm)

Figure 13

Figure 12

1. Measure thickness of the wall as shown in gure 13.

2. If pipes (B), (C) insulation (i) and the rod (D) are long, trim them according to thickness of the wall, as shown in table 3.

3. The hole at the outside of the wall must be a square of 11-1/4” (286 mm) X 11-1/4” (286 mm) (see gure 14).

4. From the outside of the wall, screw the rod slightly onto support located inside the appliance ue outlet.

5. Wrap the outer pipe with the provided insulation (i) (foil side out) and place the provided strip of tape (H) down the seam to secure it.

6. Slide pipes (B) and (C) through the hole in the wall, and connect them to the appliance ue outlet and air intake,respectively.

7. The outdoor mounting plate (F) and the silicon-rubber ring (G) should be installed between the vent cap and the exterior wall. The plate must be positioned ush to the wall and with its standoffs inserted into the wall and sealed with a non-hardening mastic (silicone caulk). Position the outdoor mounting plate (F) so that the vent-air intake pipe (C) has a slight downward slope to the outside. The downward slope is necessary to prevent the entry of rainwater.

8. Before attaching the vent cap to the exterior wall, run a bead of non-hardening mastic (silicone caulk) around its outside edge, so as to make a seal between it and the plate (see gure 15).

9. Place cap and screw nut (E), until cap leans against the plate (see gures 14 and 15).

Figure 14 Figure 15

Installing The Thermostat Sensor

In order to protect the thermostat sensor from any damage during shipping, or while handling it before it is denitely installed, the thermostat sensor has not been attached to its nal location in the appliance. So, once the heater is installed, the thermostat sensor must be placed and secured in position. To do so, follow these steps:

1. Separate the front panel of the appliance by removing the two nuts in the bottom and sliding it up as shown in gure 16.

2. Place the thermostat sensor under the right bottom of the bracket and x it with the same nut that xes the appliance to bracket as shown in gures 17 and 18

-8-

Page 9

3/8” NPT PIPE NIPPLE

PIPE NIPPLE

1/8” NPT PLUG TAP

REDUCER BUSHING

TO 1/8” NPT

SEDIMENT

TRAP

TEST GAUGE

CONNECTION

TEE JOINT

CLOSED

OPEN

GROUND JOINT UNION

APPLIANCE GAS INLET

FROM GAS ME

TER

3 (76.2 MM) MINIMUM

CAP

MANUAL SHUTOFF

VALVE

①

②

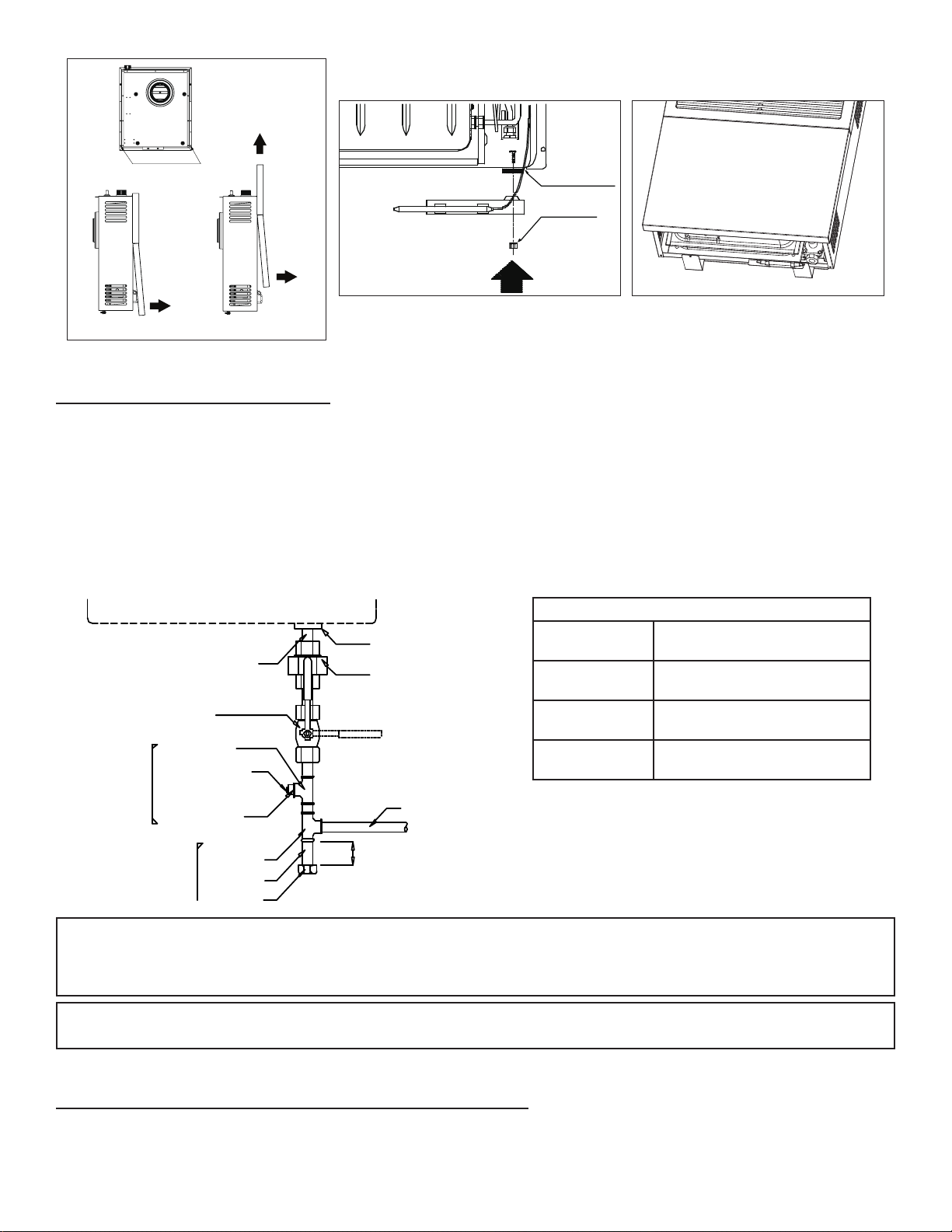

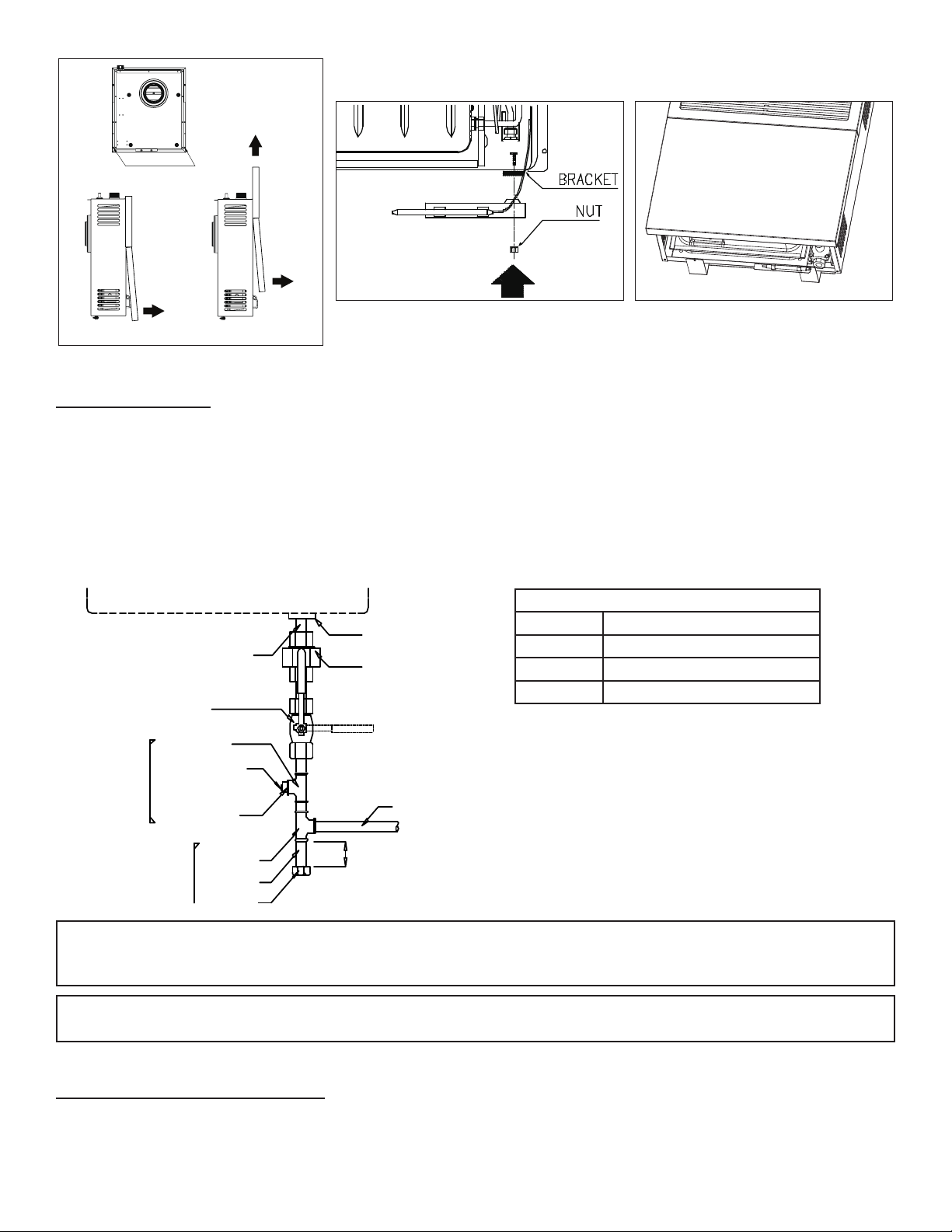

Figure 16

UNSCREW TWO NUTS

Figure 17 Figure 18

Gas Piping

GAS CONNECTION

1. We recommend using only new black iron or steel pipe. CHECK LOCAL CODES.

2. The gas supply line shall be sized and installed to provide a sufcient supply of gas to meet the maximum demand of the heater without undue loss of pressure.

3. The sealant used on the threaded joints of the gas pipe must be a type resistant to the action of L.P. Gas. (This sealant should be applied lightly to main threads to ensure excess sealant does not enter lines.)

4. The supply system must include a manual shut off valve and connection in the line, so the heater can be disconnected for servicing. (See Figure 19).

5. Include a drip leg (trap) and a plugged 1/8” N.P.T. tapping in the line. The tapping should be accessible for test gauge connections upstream of the gas supply connection to the heater.

CHECK AFTER GAS CONNECTION

Pressure Nat. Gas 7” W.C to 10.5” W.C. Nat. Gas 178 mm W.C. to 267 mm W.C.

L.P. Gas 11” W.C. to 14” W.C. L.P. Gas 280 mm W.C. to 356 mm W.C.

Figure 19

WARNING: For L.P. Gas, use PRESSURE REGULATED gas supply. Do not directly connect LP supply tank to the

pressure regulator on the heater. The LP supply tank must have its own separate pressure regulator that can

reduce the supply tank gas pressure down to a maximum of 14 inches (355 mm) of water column pressure.

WARNING: All gas piping and connections must be tested for leaks after installation or servicing. All leaks must

IMPORTANT: Hold the gas inlet of the appliance with wrench when connecting it to gas piping and/or ttings.

1. Make sure the control of the heater is in the “OFF” position.

2. Open the manual shut off valve. Test for leaks by applying liquid detergent to all joints. Check all joints from

be corrected immediately.

gas meter to thermostat gas valve. (Bubbles forming indicate a gas leak)

3. Correct any leak defect at once.

-9-

Page 10

Installation

damage, personal injury or loss of life.

1. Set thermostat to lowest setting. (If applicable).

2. Turn control knob clockwise to the "OFF" position. Do not Force. CAUTION:Wait five (5) minutes before re-lighting heater.

LIGHTING INSTRUCTIONS

TO TURN OFF GAS TO APPLIANCE

1. STOP! Read the safety information on the attached plate.

2. Check that gas supply to heater is on.

3. Set the thermostat to the lowest setting. (If applicable).

4. Push in gas control knob slightly and turn clockwise to "OFF" position. Do not force.

NOTE: Knob cannot be turned from "PILOT" to "OFF" unless knob is pushed in slightly. Do not force.

5. Wait five (5) minutes to clear out any gas. If you then smell gas, STOP! Follow "B" in the safety information above this label. If you don't smell gas, go to the next step.

6. Find pilot. The pilot can be seen through the view port on the top of the appliance.

7. Turn gas control knob counterclockwise to "PILOT". Keep control knob depressed and continuously push the white piezo button. This should cause the spark from the ignitor to light the pilot gas. Keep control knob depressed for ten (10) seconds before releasing. If Pilot does not light, repeat step 6. NOTE: It may be necessary to press for thirty (30) seconds if this is first time heater is connected to the gas supply.If the knob does not pop up when released, stop and immediately call your

service technician or gas supplier. If the pilot will not stay lit after several tries, turn the gas control knob to "OFF" and call your service technician or gas supplier.

8. When pilot is lit, turn the control knob counterclockwise to desired heating level.

9. Set thermostat to desired setting. (If applicable).

853265

Model DVAG 11, DVAG17 and 30

POSITION INDICATOR

Pliot Burner

Model DVAG11, DVAV17 and 30

CAUTION: NEVER USE AN OPEN FLAME TO CHECK FOR LEAKS

PRESSURE TESTING SUPPLY LINE

ATTENTION: This appliance and its appliance main gas valve must be disconnected from the gas supply piping system during any pressure testing of that system at test pressures in excess of ½ psi (3,5 kPa). The appliance must be isolated from the gas supply piping system by closing equipment shutoff valve during any pressure testing of the gas supply piping system at test pressures equal to or less than ½ psi (3,5 kPa).

Operation

WARNING: If you do not follow these instructions exactly, a re explosion may result causing property

damage, personal injury or loss of life.

CAUTION: Do not try to adjust heating levels by using the manual shutoff valve.

• Do not dry clothes over the heater.

• Do not spray any aerosol near the heater when functioning. Do not store these elements near the

appliance.

• Do not touch grill to avoid burns.

• Avoid blocking air inlet and hot air outlet.

• Do not spill water over the heater as it may cause corrosion or damage.

IMPORTANT:

• Do not touch vent cap while heater is operating, to avoid burns.

• If you smell gas, shut off control valve, open doors and windows and do not light any electrical xture near

the heater. Call your Gas Supplier.

-10-

Page 11

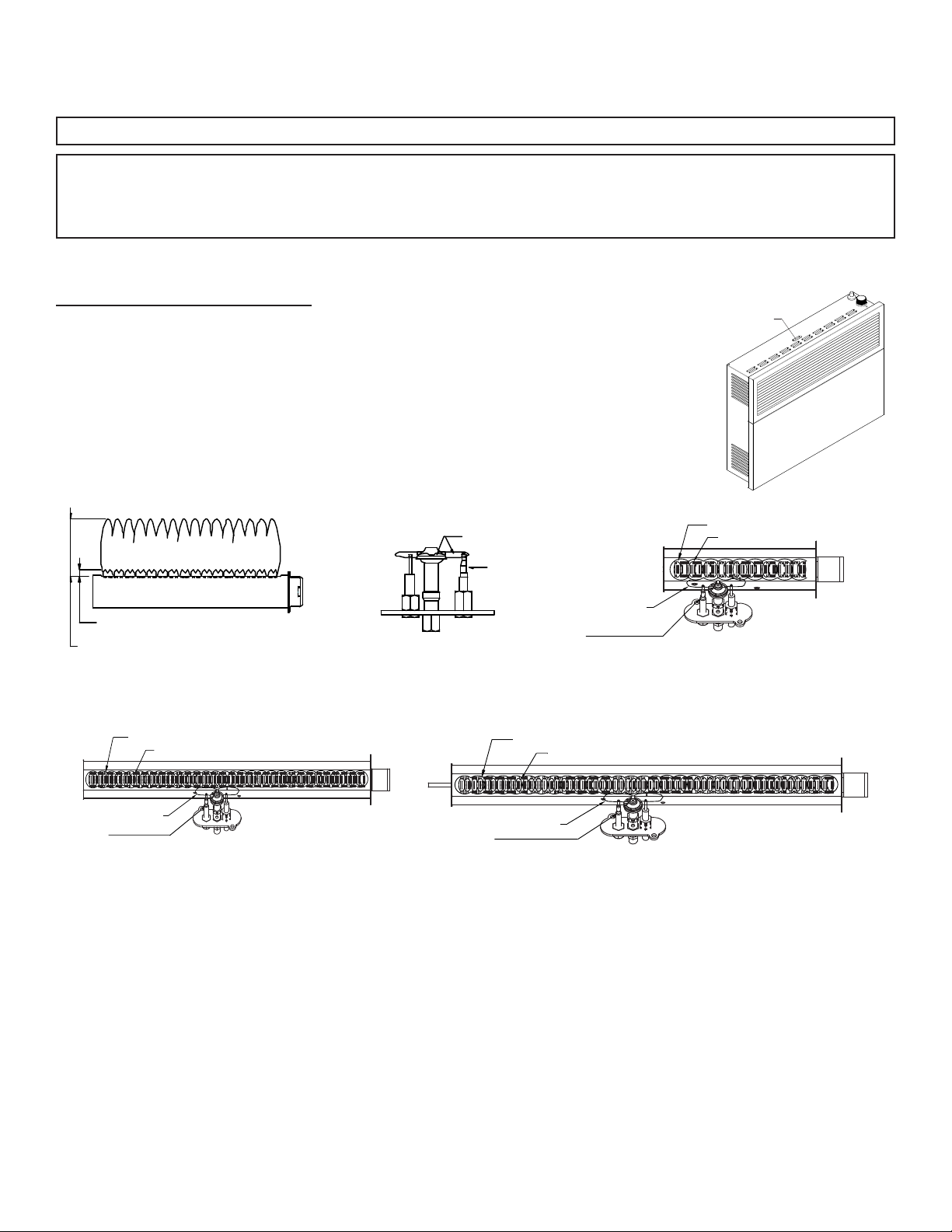

NOTE: It is normal for the new wall furnace to give some odor the rst time it is burned. This is due to the curing of

VIEW PORT

PRIM ARY FLAM E: 1/4´´ - 3/8´´ (6 - 1 0 mm)

SECOND ARY FLA ME: 2´´ - 4´´ (5 0 - 100 m m)

Figure 22Figure 21

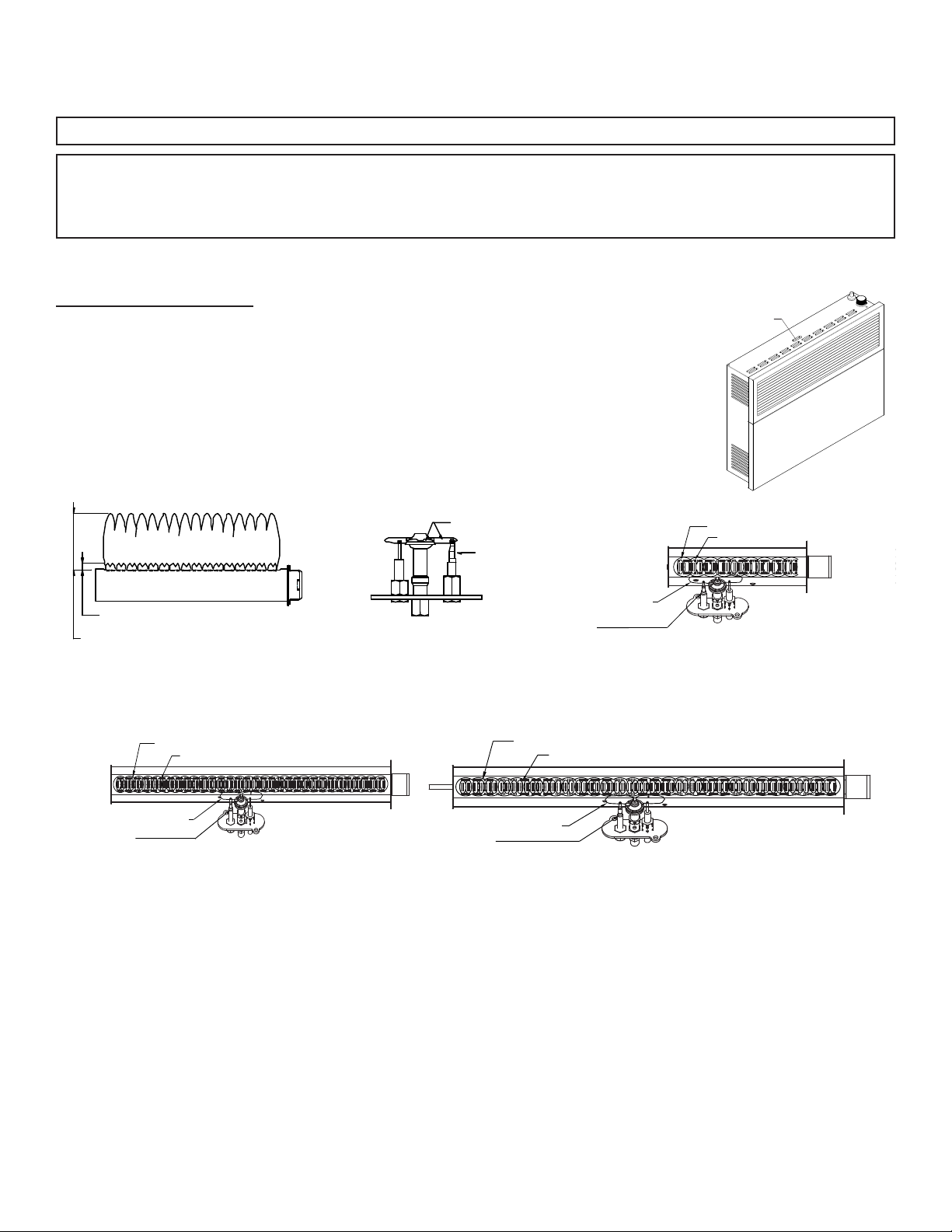

Correct main burner flame pattern

THERMOCOUPLE

PILOT FLAME

Correct pilot burner flame pattern

Figure 22Figure 21

THERMOCOUPLE

PILOT FLAME

Correct pilot burner flame pattern

PRIMA RY FLAME : 1/4´´ - 3/8´´ (6 - 10 mm)

SECOND ARY FLA ME: 2´´ - 4´´ (50 - 100 mm )

Figure 22Figure 21

Correct main burner flame pattern

THERMOCOUPLE

PILOT FLAME

Correct pilot burner flame pattern

Figure. 23

Correct main burner flame pattern (top view)

Models DVAG11

SECONDARY FLAME

PRIMARY FLAME

PILOT FLAME

THERMOCOUPLE

Figure. 24

Correct main burner fl

ame pattern (top view)

Models DVAG17

SECONDARY FLAME

PRIMARY FLAME

PILOT FLAME

THERMOCOUPLE

Figure 22Figure 21

THERMOCOUPLE

PILOT FLAME

Figure. 24

Correct main burner fl

ame pattern (top view)

Models DVAG17

SECONDARY FLAME

PRIMARY FLAME

PILOT FLAME

THERMOCOUPLE

Figure 22Figure 21

THERMOCOUPLE

PILOT FLAME

Correct pilot burner flame pattern

Figure. 23

Models DVAG11

SECONDARY FLAME

PRIMARY FLAME

THERMOCOUPLE

PILOT FLAME

Figure. 25

Correct main burner flame pattern (top view)

Model DVAG30

SECONDARY FLAME

PRIMARY FLAME

Figure. 24

Correct main burner fl

ame pattern (top view)

Models DVAG17

SECONDARY FLAME

PRIMARY FLAME

PILOT FLAME

THERMOCOUPLE

the paint and any undetected oil from the manufacturing process.

It is recommended to burn a new wall furnace for at least two (2) hours the rst time that it is used.

WARNING: Turn off heater and let cool before cleaning.

CAUTION: You must keep control areas and circulating air passageways of heater clean. Inspect these areas

of heater before each use. Have heater inspected yearly by a qualied service person. Heater may need

more frequent cleaning due to excessive lint from carpeting, bedding material, etc. Verify proper operation

after servicing.

Verify Proper Operation After Servicing.

CLEANING AND MAINTENANCE

Exterior - Use a soft cloth dampened with a mild soap and water mixture. Wipe the cabinet to remove dust.

Air Passageways - Use a vacuum cleaner or pressurized air to clean.

Vent Cap - Use a vacuum cleaner or pressurized air to clean.

Pilot and Burner - Periodically visually check the pilot and burner ames (view ames through view port).

The correct ame pattern should be viewed by looking through the view port on top of the unit (Fig. 20).

The correct ame pattern of pilot and main burner are shown in the provided gures.

Figure 20

Cleaning The Main Burner Orice And Main Burner

1. Turn OFF gas supply to the heater.

2. Remove casing assembly.

3. Disconnect burner tubing and remove orice holder.

4. Apply compressed air the orice holder assembly to remove dust, lint or spider webs.

5. Apply compressed air through the hole on the combustion chamber wall where the orice holder was

6. As parts are being replaced in reverse order, check for gas leaks at all gas connections before replacing the

originally located to remove dust, lint or spider webs.

casing assembly.

-11-

Page 12

Troubleshooting

WARNING: Turn off heater and let cool before servicing. Only a qualied service person should service and

repair heater.

OBSERVED PROBLEM POSSIBLE CAUSE REMEDY

Ignitor electrode broken. Replace ignitor electrode.

When ignitor button

is pressed, there is no

spark at pilot.

When ignitor button

is pressed, there is

spark at pilot but no

ignition.

Pilot lights but ame

goes out when

control knob is

released.

Ignitor electrode not connected to ignitor cable.

Ignitor cable pinched or wet.

Broken ignitor cable. Replace ignitor cable. Bad piezo ignitor. Replace piezo ignitor. Gas supply is turned off or manual

shutoff valve closed. Control knob not in PILOT position. Turn control knob to PILOT position. Control knob not pressed in while in

pilot position.

Air in gas lines when installed.

Pilot is clogged. Clean pilot orice or replace pilot assembly. Gas regulator setting not correct. Replace gas regulator. Control knob not fully pressed in. Press in control knob fully. Control knob not depressed long

enough. Manual shutoff valve not fully open. Fully open manual shutoff valve. Thermocouple connection looses at

control valve. Pilot ame not touching thermocouple,

which allows couple to cool, causing pilot ame to go out. This problem could be caused by one or both of the following: Low gas pressure. Dirty or partially clogged pilot.

Thermocouple damaged. Replace thermocouple. Control valve damaged. Replace control valve.

Reconnect ignitor cable.

Free ignitor cable if pinched by any metal or tubing. Keep ignitor cable dry.

Turn on gas supply or open manual shutoff valve.

Press in control knob while in PILOT position.

Continue holding down control knob. Repeat igniting operation until air is removed.

After pilot lights, keep control knob pressed in 30 seconds.

Hand tighten until snug, then tighten ¼ turn more.

Contact local gas company. Clean pilot or replace pilot assembly.

OBSERVED PROBLEM POSSIBLE CAUSE REMEDY

Burner does not light

after pilot is lit.

Delayed ignition of

burner.

Burner backring

during combustion.

Yellow ame during

burner combustion.

Slight smoke or

odor during initial

operation.

Burner orice is clogged. Clean burner orice or replace burner orice. Burner orice diameter is too small. Replace burner orice. Inlet gas pressure is too low. Contact local Gas Company. Manifold pressure is too low. Contact local Gas Company. Burner or pilot orice is clogged. Clean burner or pilot orice or replace it. Burner orice is clogged or damaged. Clean burner orice or replace it. Gas regulator defective. Replace gas regulator. Inlet pipe is blocked. Remove the blockage. Incorrect connections of pipes. Connect pipes according to installation instructions. Gas regulator defective. Replace gas regulator.

Residues from manufacturing processes.

Problem will stop after a while of operation.

-12-

Page 13

Heater produces a

whistling noise when

burner is lit.

Heater produces a

clicking/ticking noise

just after burner is lit

or shut off.

Heater produces

unwanted odors.

Heater shuts off in

use.

Gas odor even

when control knob is

in OFF position.

Turning control knob to HI position when burner is cold.

Air in gas line.

Dirty or partially clogged burner orice. Clean burner orice or replace it.

Metal expanding while heating or contracting while cooling.

Gas leak (see WARNING statement below).

Low line pressure. Contact local Gas Company. Pilot is partially clogged. Clean pilot. Gas leak. See WARNING statement

below. Control valve defective. Replace control valve.

Turn control knob to LO position and let warm up for a minute.

Operate burner until air is removed from line. Have gas line checked by local Gas Company.

This is common with most heaters. If noise is excessive, contact qualied service person.

Locate and correct all leaks (see Checking Gas Connections section)

WARNING

If you smell gas:

• Shut off gas supply.

• Do not try to light any appliance

• Do not touch any electrical switch, do not use any phone in your building.

• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s instructions.

• If you cannot reach your gas supplier, call the re department.

Service And Maintenance

WARNING: Turn off heater and let cool before servicing. Verify proper operation after servicing.

REPLACEMENT PARTS

NOTE: In order for you to receive credit for parts replaced under warranty, only original replacements parts must be returned the authorized distributor.

UNDER WARRANTY: Contact authorized dealers of this product. If they are unable to supply original replacement part(s), call the authorized distributor. Be prepared to indicate name, address, model number, and how heater was malfunctioning, type of gas used and purchase date. In most cases, the defective part will be requested to be returned to the authorized distributor.

NOT UNDER WARRANTY: Contact authorized dealers of this product. If they are unable to supply original replacement part(s), call the authorized distributor. Be prepared to indicate model number and replacement part(s) number. When calling the authorized distributor have ready:

• model number of your heater

• the replacement part number

-13-

Page 14

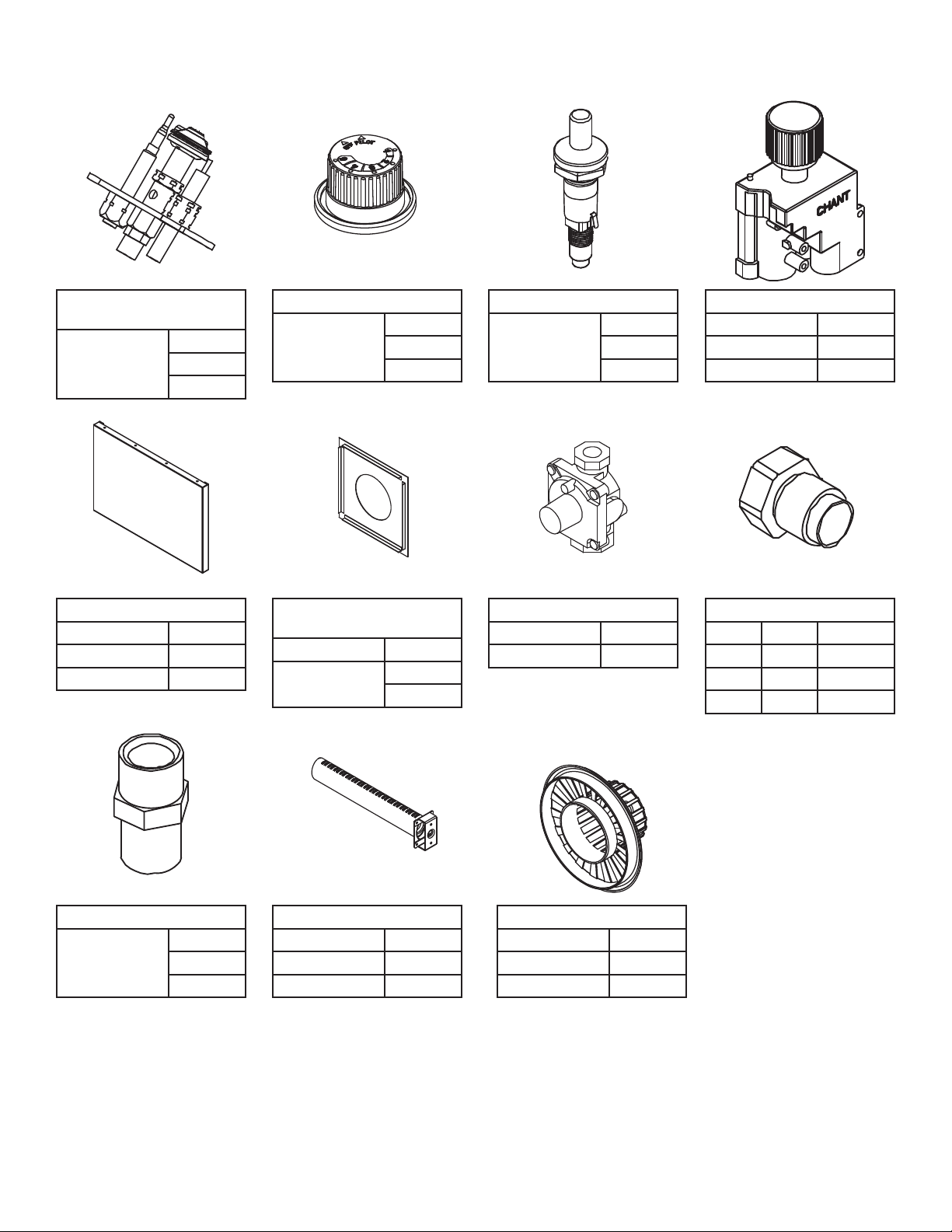

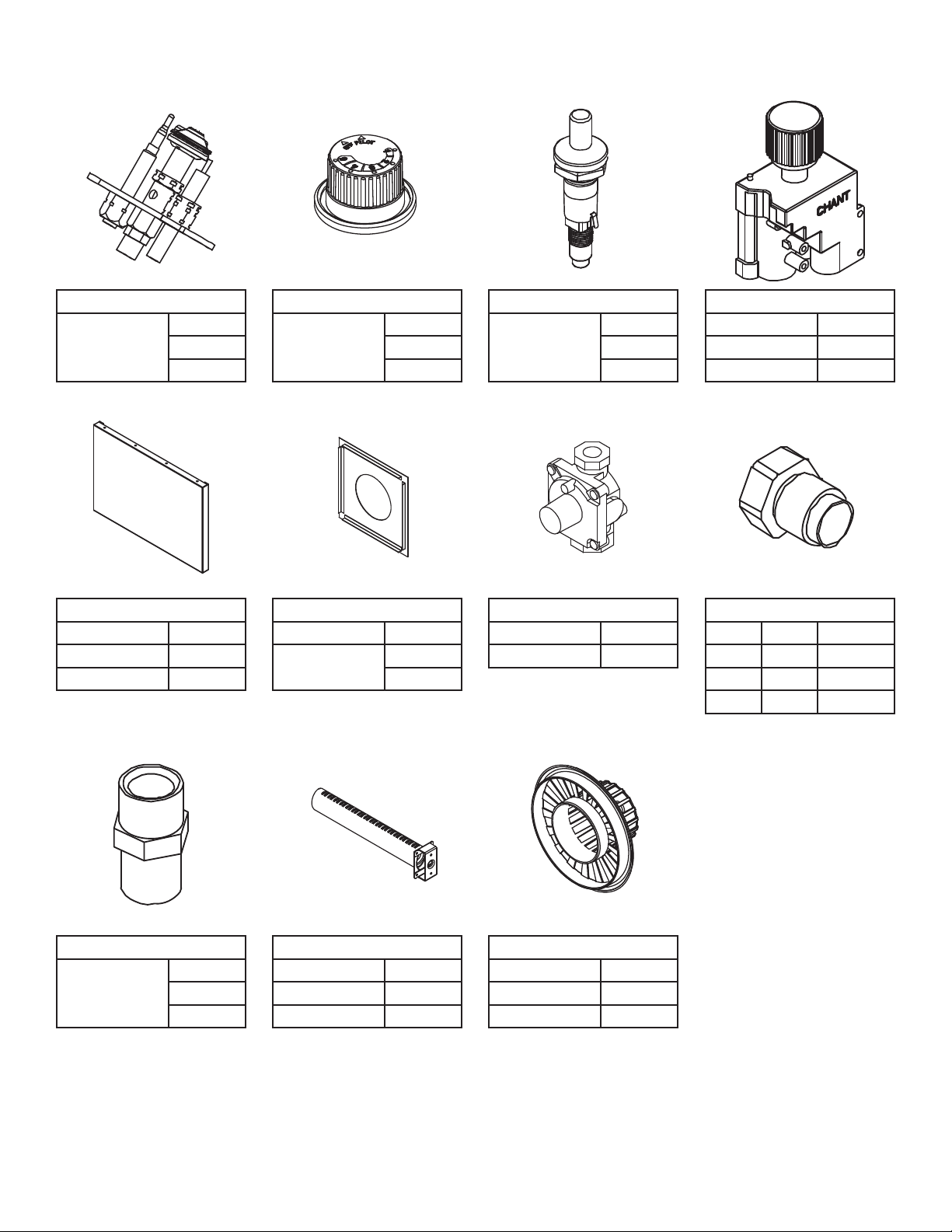

Replacement Parts

Pilot Assembly

DVAG11

81303

Front Panel 893042 DVAG11 893043 DVAG17 893044 DVAG30

DVAG17 DVAG30

Control Knob

DVAG11

893041

Outdoor Mounting Plate

893045 DVAG11

893046

DVAG17 DVAG30

Piezo-Ignitor

DVAG11

80808

Regulator

81307 NG 81308 LPG

DVAG17 DVAG30

Gas Control Valve

81304 DVAG11 81305 DVAG17

81306 DVAG30

Orice

NG LP MODEL

81309 81314 DVAG11

81315 81316 DVAG17 81317 81318 DVAG30

Regulator Connection

DVAG11

81310

DVAG17 DVAG30

Burner

81311 DVAG11 81312 DVAG17 81313 DVAG30

Vent Cap 893047 DVAG11 893048 DVAG17 893049 DVAG30

-14-

Page 15

Service Record

It is recommended that your heating system is serviced regularly and that the appropriate Service Interval

Record is completed.

SERVICE PROVIDER

Before completing the appropriate Service Record below, please ensure you have carried out the service as described in the manufacturer’s instructions. Always use the manufacturer's specied spare part when replacement is necessary.

Service 01 Date: _____________________

Engineer Name: ________________________________ License No.: ____________________________________ Company: _____________________________________ Telephone No.: _________________________________ Stove Inspected: Chimney Swept: Items Replaced: ________________________________

Service 03 Date: _____________________

Service 02 Date: _____________________

Service 04 Date: _____________________

Service 05 Date: _____________________

Service 07 Date: _____________________

Service 06 Date: _____________________

Service 08 Date: _____________________

-15-

Page 16

Notes

-16-

Page 17

How To Order Repair Parts / Commande De Pièces De

This manual will help you obtain efcient, dependable service from your heater, and enable you to order repair parts correctly.

Keep this manual in a safe place for future reference.

When writing, always give the full model number which is on the nameplate attached to the heater.

When ordering repair parts, always give the following information as shown in this list /

Ce guide vous aidera à obtenir un service efcace et able de l’appareil de chauffage et vous permettra de commander

correctement des pièces de rechange.

Veuillez conserver ce guide dans un endroit sûr à des ns de référence.

Lorsque vous nous écrivez, veuillez indiquer le numéro complet du modèle qui gure sur la plaque signalétique de l’appareil

de chauffage.

Lorsque vous commandez des pièces de rechange, veuillez toujours fournir les renseignements suivants, tels que montrés

dans cette nomenclature:

1. The part number / Le numéro de pièce _________________________________________________________________

2. The part description / Une description de la pièce ______________________________________________________

3. The model number / Le numéro de modèle ____________________________________________________________

4. The serial number / Le numéro de série _________________________________________________________________

Page 18

Enregistrement De Service

Il est recommandé que votre système de chauffage est desservi régulièrement et que le Service Interval enregistrement approprié est terminée.

FOURNISSEUR DE SERVICES

Avant de terminer l’enregistrement de service approprié ci-dessous, s’il vous plaît vous assurer que vous avez effectué le service tel que décrit dans le les instructions du fabricant. Toujours utiliser pièce de rechange indiquée par le fabricant lors de remplacement est nécessaire.

Service de 01 Date: _____________________

Nom de l’ingénieur: ____________________________ N° de licence.: _________________________________ Compagnie: ___________________________________ N° de téléphone: _______________________________ Poêle Inspecté: Cheminée balayée: Articles Remplacé: _____________________________

Service de 03 Date: _____________________

Service de 02 Date: _____________________

Service de 04 Date: _____________________

Service de 05 Date: _____________________

Service de 07 Date: _____________________

Service de 06 Date: _____________________

Service de 08 Date: _____________________

-15-

Page 19

Pièces de rechange

Assemblage de la

veilleuse

DVAG11

81303

Panneau avant 893042 DVAG11 893043 DVAG17 893044 DVAG30

DVAG17 DVAG30

Bouton de commande

DVAG11

893041

Plaque de montage

d’extérieur

893045 DVAG11

893046

DVAG17 DVAG30

Amorceur Piézo

DVAG11

80808

Régulateur

81307 GN 81308 GPL

DVAG17 DVAG30

Vanne de contrôle du gaz

81304 DVAG11 81305 DVAG17

81306 DVAG30

Orice du brûleur

GN GPL MODEL

81309 81314 DVAG11

81315 81316 DVAG17 81317 81318 DVAG30

Régulateur de connexion

DVAG11

81310

DVAG17 DVAG30

Brûleur

81311 DVAG11 81312 DVAG17 81313 DVAG30

bouchon d’aération 893047 DVAG11 893048 DVAG17 893049 DVAG30

-14-

Page 20

Il y a un retour de amme dans le brûleur lors de la combustion.

Flamme jaune lors de la combustion du brûleur.

Léger dégagement de fumée ou d’odeur pendant la première utilisation.

L’appareil de chauffage produit un sifement lorsque le brûleur est allumé.

L’appareil de chauffage produit un cliquetis ou un claquement juste après que le brûleur soit éteint.

Le radiateur produit des odeurs indésirables.

Le radiateur s’éteint lorsqu’il est utilisé.

Odeur de gaz, même lorsque le bouton de commande est à OFF.

L’orice du brûleur est bouché ou endommagé.

Régulateur de gaz défectueux. Replacez le régulateur de gaz.

L’entrée tuyau est bloquée. Retirez le blocage. Mauvaise connexion des tuyaux. Connectez les tuyaux selon les instructions d’installation. Régulateur de gaz défectueux. Replacez le régulateur de gaz.

Résidus du processus de fabrication.

Positionnez le bouton de commande en position HI (ÉLEVÉ) lorsque le brûleur est froid.

Air dans la conduite de gaz.

Orice du brûleur sale ou partiellement bouché.

Le métal se dilate sous la chaleur et se contracte lorsqu’il refroidit.

Fuite de gaz (voir l’AVERTISSEMENT cidessous).

Faible pression d’alimentation. Communiquez avec l’entreprise de gaz locale. La veilleuse est partiellement bloquée. Nettoyez la veilleuse. Fuite de gaz. Voir l’AVERTISSEMENT ci-

dessous.

La vanne de contrôle est défectueuse. Replacer la vanne de contrôle.

Nettoyez l’orice du brûleur orice ou remplacez-le.

Le problème cessera après quelque temps de fonctionnement.

Positionnez le bouton de commande en position LO (FAIBLE) et laissez l’appareil se réchauffer pendant quelques minutes.

Utilisez le brûleur jusqu’à ce que l’air soit entièrement sorti. Faites vérier la conduite de gaz par une entreprise de gaz locale.

Nettoyez l’orice du brûleur orice ou remplacez-le.

Ceci est commun chez la plupart des appareils de chauffage. Si le bruit est excessif, contactez un technicien qualié.

Localisez et corrigez les fuites (consultez la section sur la vérication des connexions de gaz)

AVERTISSEMENT

Si vous décelez une odeur de gaz :

• Coupez l’alimentation en gaz.

• N’allumez aucun appareil

• N’appuyez sur aucun interrupteur électrique et n’utilisez aucun téléphone dans le bâtiment.

• Rendez-vous chez votre voisin et appelez immédiatement votre fournisseur de gaz. Suivez les instructions du fournisseur de gaz.

• Si vous n’arrivez pas à joindre votre fournisseur de gaz, appelez le service d’incendie.

Entretien

AVERTISSEMENT : Éteindre le radiateur et le laisser refroidir avant l’entretien. Vérier que l’appareil fonctionne bien après l’entretien.

PIÈCES DE RECHANGE

REMARQUE : An que vous receviez un crédit pour les pièces sous garantie remplacées, les pièces d’origine doivent être

retournées au distributeur autorisé.

SOUS GARANTIE : Communiquer avec les détaillants autorisés de ce produit. S’ils ne sont pas en mesure de vous fournir les pièces de remplacement d’origine, téléphonez au distributeur autorisé. Soyez prêts à indiquer votre nom, votre adresse, le numéro du modèle, une description du mauvais fonctionnement du radiateur, le type de gaz utilisé et la date d’achat. Dans la plupart des cas, la pièce défectueuse devra être retournée au distributeur autorisé.

PAS SOUS GARANTIE : Communiquer avec les détaillants autorisés de ce produit. S’ils ne sont pas en mesure de vous fournir les pièces de remplacement d’origine, téléphonez au distributeur autorisé. Soyez prêts à donner le numéro du modèle et les numéros de remplacement des pièces. Lorsque vous téléphonez au distributeur autorisé, ayez en votre possession :

• le numéro de modèle de votre radiateur

• le numéro de la pièce de rechange

-13-

Page 21

Dépannage

AVERTISSEMENT : Éteindre le radiateur et le laisser refroidir avant l’entretien. Seul un technicien qualié devrait entretenir

et réparer le radiateur.

PROBLÈME OBSERVÉ CAUSE POSSIBLE SOLUTION

L’électrode de l’amorceur est brisée. Remplacer l’électrode de l’amorceur.

Il n’y a aucune

étincelle sur la

veilleuse lorsqu’on

appuie sur le bouton

de l’amorceur.

Il a une étincelle sur

la veilleuse lorsqu’on

appuie sur le bouton

de l’amorceur, mais

rien ne s’allume.

La veilleuse

s’allume, mais la

amme s’éteint

lorsque le bouton

de commande est

relâché.

L’électrode de l’amorceur n’est pas connectée au câble de l’amorceur.

Le câble de l’amorceur est coincé ou mouillé.

Le câble de l’amorceur est brisé. Remplacer le câble de l’amorceur. Mauvais amorceur piézo. Remplacer l’amorceur piézo. L’approvisionnement en gaz est arrêté

ou la vanne d’arrêt manuel est fermée. Le bouton de commande n’est pas à

PILOT (VEILLEUSE). Le bouton de commande ne peut

pas être pressé lorsqu’il se trouve en position PILOT (VEILLEUSE).

Air dans la conduite de gaz lors de l’installation.

La veilleuse est encombrée.

Le paramètre du régulateur de gaz n’est pas correct.

Le bouton de commande ne peut pas être enfoncé au complet.

Le bouton de commande n’a pas été pressé assez longtemps.

La vanne d’arrêt manuel n’est pas complètement ouverte.

La connexion du thermocouple est lâche au niveau de la vanne de contrôle.

La amme de la veilleuse ne touche pas le thermocouple, ce qui fait en sorte que celui-ci refroidit et éteint la amme. Ce problème pourrait être causé par l’une ou l’autre des situations suivantes, ou par les deux : Faible pression du gaz. Veilleuse entièrement ou en partie bouchée.

Thermocouple endommagé. Remplacer le thermocouple. La vanne de contrôle est endommagée.

Reconnecter le câble de l’amorceur.

Décoincez le câble de l’amorceur s’il est coincé par un morceau de métal ou un tuyau. Assurez-vous que le câble de l’amorceur soit sec.

Ouvrez l’approvisionnement en gaz ou ouvrez la vanne d’arrêt manuel.

Tournez le bouton de commande à PILOT (VEILLEUSE).

Appuyez sur le bouton de commande lorsqu’il se trouve en position PILOT (VEILLEUSE).

Continuez à appuyer sur le bouton de commande. Répétez l’opération d’ignition jusqu’à ce que l’air soit entièrement sorti.

Nettoyez l’orice de la veilleuse ou remplacez l’assemblage de la veilleuse.

Replacez le régulateur de gaz.

Enfoncez le bouton de commande complètement.

Dès que la veilleuse s’allume, gardez le bouton de commande enfoncé pendant 30 secondes.

Ouvrez la vanne d’arrêt manuel complètement.

Resserrez à la main jusqu’à ce que la connexion soit bien serrée, puis effectuez 1/4 de tour de plus.

Communiquez avec l’entreprise de gaz locale. Nettoyez la veilleuse ou remplacez l’assemblage de la veilleuse.

Replacer la vanne de contrôle.

PROBLÈME OBSERVÉ CAUSE POSSIBLE SOLUTION

Le brûleur ne

s’allume pas après

que la veilleuse se

soit allumée.

Allumage de la

veilleuse retardé

L’orice du brûleur est bouché. Nettoyez l’orice du brûleur orice ou remplacez-le. Le diamètre de l’orice du brûleur est

trop petit. La pression d’entrée du gaz est trop faible. La pression du collecteur est trop basse. L’orice du brûleur ou de la veilleuse

est bouché.

Remplacez l’orice du brûleur.

Communiquez avec l’entreprise de gaz locale. Communiquez avec l’entreprise de gaz locale. Nettoyez l’orice du brûleur ou de la veilleuse ou

remplacez-le.

-12-

Page 22

REMARQUE: Il est normal que les nouvelles fournaises murales aient une certaine odeur lorsqu’elles sont allumées pour la

HUBLOT D’OBSERVATION

FLAMME PR IMAIRE: 1/ 4´´ - 3/8 ´´ (6 - 10 mm)

FLAMME SEC ONDAIRE: 2´ ´ - 4´´ ( 50 - 100 mm)

Figure 22Figure

Configuration correcte de la flamme

principale du brûleur

THERMOCOUPLE

FLAMME DE LA VEILLEUSE

Configuration correcte de la flamme

de la veilleuse du brûleur

Figure 22Figure

THERMOCOUPLE

FLAMME DE LA VEILLEUSE

Configuration correcte de la flamme

de la veilleuse du brûleur

Figure 22Figure

THERMOCOUPLE

FLAMME DE LA VEILLEUSE

Configuration correcte de la flamme

de la veilleuse du brûleur

Figure. 24

Configuration correcte de la flamme

principale du brûleur (vue en plongée)

Models DVAG17

FLAMME SECONDAIRE

FLAMME PRIMAIRE

FLAMME DE LA VEILLEUSE

THERMOCOUPLE

Figure 22Figure

THERMOCOUPLE

FLAMME DE LA VEILLEUSE

Configuration correcte de la flamme

de la veilleuse du brûleur

Figure. 23

du brûleur (vue en plongée)

Models DVAG11

FLAMME SECONDAIRE

FLAMME PRIMAIRE

THERMOCOUPLE

FLAMME DE LA VEILLEUSE

Figure. 25

Configuration correcte de la flamme

principale u brûleur (vue en plongée)

Model DVAG30

FLAMME SECONDAIRE

FLAMME PRIMAIRE

Figure. 24

Configuration correcte de la flamme

principale du brûleur (vue en plongée)

Models DVAG17

FLAMME SECONDAIRE

FLAMME PRIMAIRE

FLAMME DE LA VEILLEUSE

THERMOCOUPLE

FLAMME PRI MAIRE: 1/4 ´´ - 3/ 8´´ (6 - 10 mm)

FLAMME SEC ONDAIRE: 2´ ´ - 4´´ ( 50 - 100 m m)

Figure 22Figure

Configuration correcte de la flamme

principale du brûleur

THERMOCOUPLE

FLAMME DE LA VEILLEUSE

Configuration correcte de la flamme

de la veilleuse du brûleur

Figure. 23

Configuration correcte de la flamme principale

du brûleur (vue en plongée)

FLAMME SECONDAIRE

FLAMME PRIMAIRE

FLAMME DE LA VEILLEUSE

THERMOCOUPLE

Figure. 24

Configuration correcte de la flamme

principale du brûleur (vue en plongée)

FLAMME SECONDAIRE

FLAMME PRIMAIRE

FLAMME DE LA VEILLEUSE

THERMOCOUPLE

première fois. Cela est dû au séchage de la peinture et d’huiles qui n’ont pas été détectées lors du processus de fabrication.

Il est recommandé de laisser la fournaise murale allumée pendant au moins deux (2) heures lors de la première utilisation.

AVERTISSEMENT : Éteindre le radiateur et le laisser refroidir avant de le nettoyer.

ATTENTION : Vous devez maintenir les commandes, le brûleur et les passages d’air de circulation du radiateur propres.

Inspectez ces zones de l’appareil de chauffage avant chaque utilisation. L’inspection devrait être effectuée par un

technicien qualié. Un radiateur pourrait nécessiter un entretien plus fréquent en raison des peluches de carpettes, de la

literie, etc. Vérier que l’appareil fonctionne bien après l’entretien.

Vérier que l’appareil fonctionne bien après l’entretien.

NETTOYAGE ET ENTRETIEN

Extérieur : à l’aide d’un chiffon doux humidié à l’aide d’un mélange d’eau et de savon doux. Essuyez le caisson pour enlever la poussière.

Canaux de circulation d’air : utilisez un aspirateur ou de l’air sous pression pour effectuer le nettoyage.

Couvercle de ventilation : utilisez un aspirateur ou de l’air sous pression pour effectuer le nettoyage.

Veilleuse et brûleur : effectuez une inspection visuelle périodique de la veilleuse et de la amme du brûleur (regardez les ammes à travers le hublot d’observation).

La conguration correcte de la amme devrait être aperçue en regardant à travers le hublot d’observation situé sur l’appareil (gure 20).

Le schéma de amme correct de la veilleuse et du brûleur principal est indiqué dans les gures fournies.

Figure 20

Nettoyage de l’orice du brûleur principal et du brûleur

1. FERMEZ l’approvisionnement en gaz du radiateur.

2. Retirez la couverture de l’assemblage.

3. Déconnectez le tubage du brûleur et retirez le support de l’orice.

4. Poussez de l’air comprimé dans le support de l’orice pour enlever la poussière, les peluches ou les toiles d’araignées.

5. Poussez de l’air comprimé dans les trous du mur de la chambre de combustion où le support de l’orice se trouvait pour

6. Comme les pièces sont replacées en ordre inverse, vériez les fuites de gaz de toutes les connexions avant de replacer

enlever la poussière, les peluches ou les toiles d’araignées.

la couverture de l’assemblage.

principal

-11-

Page 23

1. Placez le thermostat au paramètre le plus bas. (Le cas échéant).

2. Tournez le bouton de commande en sens horaire à la position « OFF ». Ne le forcez pas.

ATTENTION : Attendez cinq (5) minutes afin de rallumer le radiateur.

INSTRUCTIONS D’ALLUMAGE

COUPEZ L’ALIMENTATION

EN GAZ DE L’APPAREIL.

ARRÊT! Lisez les informations de sécurité sur la plaque attachée.

2. Assurez-vous que l’approvisionnement en gaz du radiateur est allumé.

3. Placez le thermostat à la plus faible température. (Le cas échéant).

4. Appuyez doucement sur le bouton de commande du gaz et

tournez-le en position OFF (ARRÊT). Ne le forcez pas.

5. REMARQUE : Vous ne pouvez pas faire passer le bouton PILOT

(VEILLEUSE) à OFF (ARRÊT) à moins d’appuyer légèrement sur

ce dernier. Ne le forcez pas.

6. Trouvez la veilleuse. Vous pouvez observer la veilleuse à travers le

hublot d’observation situé sur l’appareil.

8. Lorsque la veilleuse est allumé, tournez le bouton de contrôle

du gaz au réglage de chauffage désiré.

9. Placez le thermostat au paramètre souhaité. (Au besoin)

853265

Attendez cinq (5) minutes afin de dissiper tout gaz. Si vous décelez

une odeur de gaz, ARRÊTEZ! Suivez « B » dans les informations

de sécurité se trouvant au-dessus de cette étiquette. Si vous ne

sentez rien, passez à l’étape suivante.

Tournez le bouton de commande du gaz dans le sens anti-horaire

à « PILOT » (VEILLEUSE). Maintenez le bouton de commande enfoncé

et appuyez de façon continue sur le bouton piézo blanc. Cela devrait

causer une étincelle dans l’amorceur afin d’allumer le gaz de la veilleuse.

Gardez le bouton de commande enfoncé pendant dix (10) secondes

avant de le relâcher. Si la veilleuse ne s’allume pas, répétez l’étape 6.

REMARQUE : Il pourrait être nécessaire d’appuyer sur le bouton

pendant trente (30) secondes, si la radiateur est connecté

à l’approvisionnement en gaz pour la première fois. Si le bouton ne se

déclenche pas lorsque vous le relâchez, arrêtez immédiatemen

et téléphonez au technicien d’entretien ou au fournisseur de gaz. Si la

veilleuse ne reste pas allumée après plusieurs essais, faites passer le

bouton de commande du gaz en position OFF (ARRÊT) et communiquez

avec votre technicien d’entretien ou avec le fournisseur de gaz.

BRÛLEUR DE LA

VEUILLEUSE

MODÈLE DVAG11, DVAG17 ET 30

BOUTON DE

COMMANDE

HUBLOT

D’OBSERVATION

BOUTON D’ALLUMAGE

• Ne faites pas sécher de vêtements sur le radiateur.

• Ne pulvérisez pas d’aérosol près du radiateur lorsque celui-ci est en marche. Ne stockez pas ces éléments près de

• An d’éviter les brûlures, ne touchez pas la grille.

• Évitez de bloquer les entrées d’air et les sorties d’air chaud.

• Ne renversez pas d’eau sur le radiateur, puisque cela pourrait entraîner la corrosion ou des dommages.

• An d’éviter les brûlures lorsque le radiateur est en marche, ne touchez pas le couvercle de ventilation.

• Si vous décelez une odeur de gaz, ouvrez les portes et les fenêtres et n’allumez aucun appareil électrique près du

radiateur. Appelez votre fournisseur de gaz.

l’appareil.

AVERTISSEMENT : Si vous ne respectez pas scrupuleusement ces instructions, une explosion pourrait causer des dommages

excède 3,5 kPa ( 1/2 psi).

ATTENTION : Cet appareil et la vanne de gaz principale de celui-ci doivent être déconnectés du système de conduite

TEST DE PRESSION DE LA CONDUITE D’ALIMENTATION

d’approvisionnement en gaz lors des tests de pression si la pression excède 3,5 kPa ( 1/2 psi). Cet appareil doit être déconnecté

du système de conduite d’approvisionnement en gaz en fermant la vanne d’arrêt lors des tests de pression si la pression

ATTENTION : Ne tentez pas d’ajuster les niveaux à l’aide de la vanne d’arrêt manuel.

-10-

IMPORTANT :

ATTENTION : N’UTILISEZ JAMAIS DE FLAMME OUVERTE POUR VÉRIFIER LES FUITES

à la propriété, des blessures et même la mort.

Fonctionnement

Installation

Page 24

MAMELON NPT DE 3/8 po

MAMELON

TARAUD DE CONNEXION

NPT DE 1/8 po

MANCHON RÉDUCTEUR

À NPT DE 1/8 po

DÉPÔT

TRAPPE

JAUGE DE TEST

CONNEXION

RACCORD EN TÉ

FERMÉ

OUVERT

RACCORD-UNION

ENTRÉE DE GAZ DE L’APPAREIL

À PARTIR DU COMPTEUR DE GAZ

76,2 mm (3 po) MINIMUM

BOUCHON

VANNE D’ARRÊT

MANUEL

①

②

Figure 16

UNSCREW TWO NUTS

Dévisser Deux Écrous

SUPPORT

ÉCROU

Figure 17 Figure 18

Tuyauterie de gaz

CONNEXION DES TUYAUX DE GAZ

1. Nous recommandons de n’utiliser que des tuyaux en fer noir ou en acier. CONSULTEZ LES CODES LOCAUX.

2. La conduite d’alimentation en gaz doit être dimensionnée et installée an de fournir un débit sufsant, tout en respectant la demande maximale du radiateur et en ne causant aucune perte de pression excessive.

3. Le scellement à utiliser sur les joints letés ou le tuyau de gaz doit être d’un type résistant à l’action du gaz de pétrole liquéé. (Le scellement doit être appliqué légèrement aux lets mâles pour assurer qu’aucun excédant de scellement ne s’inltre dans les tuyaux.)

4. Le système d’alimentation doit inclure une valve de fermeture manuelle et de raccordement an que le radiateur puisse être déconnecté à des ns d’entretien. (Voir la gure 19).

5. Ajoutez un collecteur d’écoulement (trappe), ainsi qu’un taraud de pression et de température normale de 1/8 po au raccord. Le taraud devrait être accessible pour tester les connexions des jauges en amont de la connexion entre l’approvisionnement en gaz et le radiateur.

Pression

Gaz nat.

Gaz de pétrole

liquéé

Gaz de pétrole

liquéé

Entre 7 po et 10,5 po de colonne d’eau.

Entre 178 mm et 267 mm de colonne d’eau.

Entre 11 po et 14 po de colonne d’eau.

Entre 280 mm et 356 mm de colonne d’eau.

Figure 19

AVERTISSEMENT : Pour le gaz de pétrole liquéé, utilisez un approvisionnement en gaz dont la PRESSION est RÉGULÉE. NE

connectez pas le réservoir d’approvisionnement en gaz de pétrole liquéé directement au régulateur du radiateur. Le réservoir

d’approvisionnement en gaz de pétrole liquéé doit posséder son propre régulateur de pression pouvant réduire la pression dans

AVERTISSEMENT : Tous les tuyaux de gaz et toutes les connexions doivent être soumis à une épreuve d’étanchéité après

IMPORTANT : Maintenez l’entrée de gaz de l’appareil avec une clé à molette lors de la connexion à un tuyau de gaz et/ou lors des raccords.

VÉRIFICATION APRÈS LA CONNEXION DES TUYAUX DE GAZ

1. Assurez-vous que la commande du radiateur est sur la position « OFF » (fermer).

2. Ouvrez la valve de fermeture manuelle. Vériez s’il y a des fuites en appliquant du détergent liquide sur les joints. Vériez tous les joints du compteur de gaz à la vanne de gaz thermostatique. (Si des bulles se forment, c’est qu’il y a une fuite.)

3. Corrigez les défauts en même temps.

le réservoir d’approvisionnement en gaz jusqu’à un maximum de 355 mm (14 po de colonne d’eau).

l’installation ou l’entretien. Toutes les fuites doivent être corrigées immédiatement.

-9-

Page 25

ÉPAISSEUR MINIMALE 41 / 2 po (115 mm) DE PAROI

ÉPAISSEUR MAXIMALE 10 po (254 mm) DE PAROI

ALIGNER

MASTIC

avec du

Trou carré de

11-1 / 4 "(286mm) x 11,6 / 4" (286mm)

FIXATIONS

Le système de ventilation est composé de : un couvercle en aluminium injecté (A), un tuyau de ventilation (B), une tige (D), un écrou (E), une plaque de montage d’extérieur (F) et un anneau en caoutchouc silicone (G) ruban (H) isolation (i) (voir gure 12).

Tableau 3

Longueurs des tuyaux et de la tige

Tuyau de ventilation (B) Tuyau de ventilation et d’entrée d’air (C) Tige (D)

Épaisseur du mur + (3-3/8 po) 86 mm Épaisseur du mur + (2-1/2 po) 64 mm Épaisseur du mur + (5-7/8 po) 149,5 mm

1. Mesurer l’épaisseur du mur comme indiqué à la gure 13.

2. Si les tuyaux (B), (C) l’isolation (i) et la tige (D) sont longs, coupez-les en fonction de l’épaisseur du mur, comme indiqué dans le tableau 3.

3. Le trou à l’extérieur du mur doit être un carré de 28,6 mm (11-1 / 4 po) x 286 mm (11-1 / 4 po) (voir la gure 14).

4. Depuis l’extérieur du mur, vissez légèrement la tige sur le support situé à l’intérieur de la sortie de la cheminée de l’appareil.

5. Enroulez le tuyau extérieur avec l’isolant fourni (i) (côté feuille) et placez la bande de ruban adhésif fournie (H) le long du joint pour le xer.

6. Faites glisser les tuyaux (B) et (C) à travers le trou dans le mur et connectez-les à la sortie de fumée et à l’admission d’air de l’appareil.

7. La plaque de montage extérieure (F) et l’anneau en silicone (G) doivent être installés entre le capuchon de ventilation et le mur extérieur. La plaque doit être placée au ras du mur et avec ses supports insérés dans le mur et scellée avec un mastic non durcissant (mastic silicone). Positionnez la plaque de montage extérieure (F) de sorte que le tuyau d’admission d’air de ventilation (C) présente une légère pente vers le bas. La pente descendante est nécessaire pour empêcher l’entrée d’eau de pluie.

8. Avant de xer le capuchon de ventilation sur le mur extérieur, passez un cordon de mastic non durcissant (mastic silicone) autour de son bord extérieur, de manière à sceller hermétiquement le plat et la plaque (voir gure 15).

9. Placez le capuchon et vissez l’écrou (E) jusqu’à ce que le capuchon s’appuie contre la plaque (voir gures 14 et 15).

Figure 12

Figure 13

Installation de la sonde thermostatique

An de la protéger des dommages lors du transport et de l’installation, la sonde thermostatique n’est pas xée à son emplacement nal dans l’appareil. C’est pourquoi, une fois le radiateur installé, la sonde thermostatique doit être positionnée et xée bien en place. Pour ce faire, il faut suivre les étapes suivantes :

1. Retirer le panneau avant de l’appareil en dévissant les deux écrous situés en dessous, puis glisser le panneau vers le haut comme le montre la gure 16.

2. Positionner la sonde thermostatique sous le bas à droite du support, puis xer la sonde à l’aide du même écrou qui sert à xer l’appareil au support (voir les gures 17 et 18).

Figure 14 Figure 15

-8-

Page 26

Figure 9 Figure 10

FLOOR

PLANCHER

5. Retirez le support de suspension et percez les quatre trous à l’aide d’un foret de 3/32 po.

6. Replacez le support et xez-le avec quatre vis.

MONTAGE DU RADIATEUR SUR LE SUPPORT DE SUSPENSION

Placez l’appareil de chauffage sur le support de suspension et xez-le avec ses vis (voir Figure 11).

ATTENTION : LES DEUX PLAQUES D’IDENTIFICATION FIXÉES SUR L’APPAREIL (LA PLAQUE SIGNALÉTIQUE ET LA NOTICE TECHNIQUE D’UTILISATION) NE DOIVENT EN AUCUN CAS ÊTRE RETIRÉES DE L’APPAREIL.

Figure 11

FLOOR

PLANCHER

INSTALLATION DU SYSTÈME DE VENTILATION

Ces modèles d’appareil de chauffage mural sont conçus pour l’évacuation murale directe. Seuls les composants d’évacuation spéciquement approuvés pour ces foyers peuvent être utilisés. Le débit des gaz de combustion ne doit pas être obstrué. L’espace de dégagement minimal entre les tuyaux et les matériaux combustibles est de 25,4 mm (1 po). La sortie d’évacuation doit se trouver à 457,2 mm (18 po) d’un mur adjacent. L’espace de dégagement minimal entre le couvercle de ventilation et les matériaux combustibles est de 44,5 mm (1-3/4 po)

IMPORTANT : Le système de ventilation de l’appareil doit être inspecté au moins une fois par année et nettoyé immédiatement

si nécessaire.

IMPORTANT : LE SYSTÈME DE VENTILATION ET D’ENTRÉE D’AIR DOIT ÊTRE CORRECTEMENT INSTALLÉ POUR ASSURER UNE UTILISATION CORRECTE ET ADÉQUATE. DE PLUS, LE SYSTÈME DE VENTILATION ET D’ENTRÉE D’AIR DOIT ÊTRE CORRECTEMENT

RÉINSTALLÉ ET RESCELLÉ POUR ASSURER UNE UTILISATION CORRECTE ET ADÉQUATE.

Mise en garde : Si les pièces ne sont pas positionnées comme l’afchent les diagrammes , ou si des pièces autres que celles

approuvées pour cet appareil sont utilisées, des blessures corporelles ou des dommages matériels peuvent survenir.

AVERTISSEMENT : TOUS LES JOINTS DOIVENT ÊTRE ÉTANCHES À L’AIR.

-7-

Page 27

INSTALLATION DE L’APPAREIL

thermique

ligne perforée pour

Séparez les supports d’accrochage de l’appareil en dévissant les deux vis situées au-dessus et les deux écrous situés en dessous.

INSTALLATION DES SUPPORTS D’ACCROCHAGE SUR UN MUR NON COMBUSTIBLE (P. EX., EN BLOCS DE

MAÇONNERIE OU EN BÉTON)

1. Dessinez la position du trou pour le tuyau d’admission d’air-évent en tenant compte des jeux minimaux mentionnés à la gure 4. Voir les dimensions du trou carré «D» et la hauteur au centre «C» du tableau 1 et à la gure 5 pour le différents modèles. La hauteur “C” est le minimum recommandé.

TABLEAU 1

MODÈLE C D

DVAG 11N DVAG 11L

DVAG 17N DVAG 17L

DVAG 30N DVAG 30L

20-7/32 po

(514 mm)

20 po

(508 mm)

25-7/16 po

(647 mm)

11-1 / 4 po X 11-1 / 4 po

(286 x 286 mm)

Trou carré

Figure 5

FLOOR

PLANCHER

Figure 6

FLOOR

PLANCHER

2. Découpez le trou carré dans le mur selon les mesures et les positions indiquées à la gure 5.

3. Placez le support suspendu sur le trou carré. Vériez que le support est de niveau. Après avoir mis à niveau le support de suspension, marquez les quatre trous comme indiqué à la gure 6.

4. Retirez le support de suspension et percez les quatre trous à l’aide d’un foret à maçonnerie. REMARQUE: La taille des forets pour maçonnerie doit correspondre à la taille de la vis pour maçonnerie qui sera utilisée (vis pour maçonnerie et mèche non fournis).

5. Replacez le support et xez-le avec quatre vis. IMPORTANT: Les entretoises fournies de 1/4 po doivent être placées entre le support et le mur.

INSTALLATION DU SUPPORT DE SUSPENDRE SUR UN MUR EN SÈCHE

Retirez l’écran thermique requis de la boîte et pliez-le comme indiqué sur cette illustration (pliez le long des lignes perforées et coupez-le lors de l’installation dans un mur de 2 X 4). Alignez les trous de l’écran thermique sur ceux du support de montage et xez-les à l’aide des (6) vis à tôle.

1. En tenant compte des dégagements minimaux mentionnés dans le tableau 2, localisez le montant du mur le plus proche (qui servira à tenir l’appareil) et marquez le centre du trou carré à une distance «A» (si le montant du mur est à droite) ou « B ”, (si le montant est à gauche) (voir le tableau 2 et les gures 7 et 8). Remarque: Utilisez l’écran thermique pour maintenir le support en place lors du marquage des emplacements des trous carrés.

2. Tracez la position du trou carré pour le tuyau d’admission d’air de ventilation (voir les dimensions du trou carré «D» et la hauteur au centre «C» du tableau 2 pour les différents modèles. La hauteur «C» est le minimum recommandé.

installation 2X4

bouclier

TABLEAU 2

MODÈLE A B C D DVAG 11N - DVAG 11L 9-1/8 po (233 mm) 6-13/16 po (174 mm) 20-3/16 po (514 mm) DVAG 17N - DVAG 17L 8 po (204 mm) 8 po (204 mm) 19-1/2 po (495 mm) DVAG 30N - DVAG 30L 8 po (204 mm) 8 po (204 mm) 23-3/16 po (590 mm)

FLOOR

PLANCHER

FLOOR

PLANCHER

11-1/4 po X 11-1/4 po

(286 x 286 mm)

square hole

Figure 8 Figure 7

3. Découpez le trou carré dans le mur selon les mesures et les positions indiquées aux gures 7 et 8.

4. Placez le support mural avec l’écran thermique attaché dans le trou carré. Vériez que le support est de niveau. Dans le cas contraire, vous devrez peut-être rogner le trou que vous avez percé pour vous assurer que le support est de niveau une fois installé. Après avoir mis à niveau le support de suspension, marquez les 4 trous comme indiqué aux gures 9 et 10.

-6-

Page 28

†

‡

DÉTAIL

DE L’ANGLE INTÉRIEUR

FIXÉ ET FERMÉ

EXPLOITABLE

ÉVENT DE TERMINAISON

ENTRÉE D’AIR

ZONE OÙ LA BORNE N’EST PAS ADMISE

A = Dégagement au-dessus d’une rampe, d’une véranda, d’une galerie, d’une terrasse ou d’un balcon

B = Dégagement à côté des fenêtres ou des portes qui peuvent être ouvertes

D = Espace de dégagement vertical d’un sote ventilé situé au-dessus du terminal et avec une distance horizontale de 61 cm (2 pi) à partir du centre du terminal

C = Espace de dégagement des fenêtres fermées en permanence

E = Espace de dégagement d’un sote non ventilé

F = Espace de dégagement à partir du coin extérieur

G = Espace de dégagement à partir du coin intérieur

H = De chaque côté de la ligne centrale dépassant le mètre/l’assemblage du régulateur I = Espace de dégagement pour l’entretien de la sortie d’air

15 cm (6 po) pour les appareils de 3 kW (£ 10 000 BTU), 30 cm (12 po) pour les appareils de (30 kW) (> 10 000 BTU), 91 cm (36 po) pour les appareils de 30 kW (< 100 000 BTU).

15 cm (6 po) pour les appareils de 3 kW (£ 10.000 BTU), 23 cm (9 po) pour les appareils de 3 kW (> 10.000 BTU) et 15 kW (£ 50 000 BTU), 30 cm (12 po) pour les appareils de 15 kW (> 50.000 BTU).

15 cm (6 po) pour les appareils de 3 kW (£ 10 000 BTU), 30 cm (12 po) pour les appareils de (30 kW) (> 10 000 BTU), 91 cm (36 po) pour les appareils de 30 kW (< 100 000 BTU).

15 cm (6 po) pour les appareils de 3 kW (£ 10.000 BTU), 23 cm (9 po) pour les appareils de 3 kW (> 10.000 BTU) et 15 kW (£ 50 000 BTU), 30 cm (12 po) pour les appareils de 15 kW (> 50.000 BTU).

31 cm (3 pi) sur une hauteur de 4,5 m (15 pi) au-dessus du mètre/de l’assemblage du régulateur

91 cm (3 pi)

30 cm (12 po)

Installations canadiennes

Installations américaines

30 cm (12 po)

K = Espace de dégagement de l’entrée d’ air mécanique

J = Espace de dégagement de l’entrée d’air non mécanique du bâtiment ou l’entrée d’air de combustion d’un autre appareil

L = Espace de dégagement au-dessus du trottoir en pavé ou au-dessus d’une allée pavée sur une propriété publique

1,83 m (6 pi)

2,13 m (7 pi) †

91 cm (3 pi)

Installations canadiennes

Installations américaines

1. Selon le présent code d’installation du gaz naturel et du propane CAN/CSA-B149.1

2. Selon le présent du National Fuel Gas Code, ANSI Z223.1/NFPA 54 † Une sortie de ventilation ne doit pas donner directement au-dessus d’un trottoir ou d’une allée pavée commune se trouvant entre deux habitations individuelles. ‡ Permis seulement si la véranda, le porche ou la terrasse est entièrement ouvert sur un minimum de deux côtés sous le plancher.

* Pour les espaces de dégagement qui ne sont pas spéciés dans le ANSI Z223.1/NFPA 54 ou CAN/CSA B149.1

M = Dégagement au-dessus d’une rampe, d’une véranda, d’une galerie, d’une terrasse ou d’un balcon

91 cm (3 pi) au-dessus, dans un rayon de 3 m (10 pi) horizontal

« Espace de dégagement conformément aux codes d’installation locaux et aux exigences du fournisseur de gaz. »

Si les codes locaux ne l’interdisent pas, l’appareil peut être installé dans une maison préfabriquée (États-Unis seulement) ou mobile provenant du marché secondaire et installée de manière permanente. Cet appareil n’est compatible qu’avec le type de gaz indiqué sur la plaque signalétique. Cet appareil n’est pas compatible avec d’autres types de gaz, à moins qu’un ensemble certié ne soit utilisé à cet effet.

Important : Cet appareil ne doit être installé que par un installateur qualié. L’installation doit être conforme aux codes locaux ou, en l’absence de ceux-ci, au National Fuel Gas Code ANSI Z223.1/NFPA 54, et au Code d’installation du gaz

naturel et du propane CSA B149.1.

Si l’installation par le fabricant d’origine est effectuée dans une maison préfabriquée (États-Unis seulement) ou mobile, elle doit respecter le Manufactured Home Construction and Safety Standard, titre 24 CFR, Partie 3280. Toutefois, si cette norme n’est pas applicable, l’installation doit respecter le Standard for Manufactured Home Installations, ANSI Z 225.1, ou le Standard for Gas Equipped Recreational Vehicles and Mobile Housing, CSA Z 240.4.

• Les lieux où se trouve l’appareil doivent être exempts de matériaux combustibles, d’essence et autres liquides ou vapeurs inammables.

• En raison des hautes températures qu’il dégage, l’appareil doit être installé à l’écart de la circulation, des meubles et des rideaux.

• Les enfants et les adultes doivent être informés des risques que comportent les surfaces à haute température et doivent demeurer à l’écart de celles-ci pour éviter les brûlures corporelles ou matérielles (vêtements).

• Une surveillance étroite doit être exercée lorsque des enfants se trouvent dans la pièce où l’appareil est installé.

• Les vêtements et autres matériaux inammables ne doivent pas être déposés sur l’appareil ni près de celui-ci.

• Tout panneau ou écran qui a été retiré pour inspecter ou entretenir l’appareil doit être réinstallé avant que l’appareil

ne soit utilisé de nouveau.

IMPORTANT : L’installation et les réparations doivent être effectuées par un personnel d’entretien qualié. L’appareil doit être inspecté par un personnel qualié avant d’être utilisé, puis au moins une fois par année par celui-ci. Des nettoyages plus fréquents peuvent être nécessaires, s’il y a une grande quantité de bres provenant des tapis, de la literie, etc. Il est primordial

de maintenir la propreté des compartiments de contrôle, des brûleurs et des canaux de circulation d’air de l’appareil.

Mise en garde : Si les pièces ne sont pas positionnées comme l’afchent les diagrammes, ou si des pièces autres que celles

approuvées pour cet appareil sont utilisées, des blessures corporelles ou des dommages matériels peuvent survenir.

IMPORTANT :

-5-

Page 29

Numéro de

(6,61 po)

PLAFOND

Minimum de

36 po (914 mm)

Minimum de

6 po

(152 mm)

Minimum de

6 po (152 mm)

PLANCHER

modèle

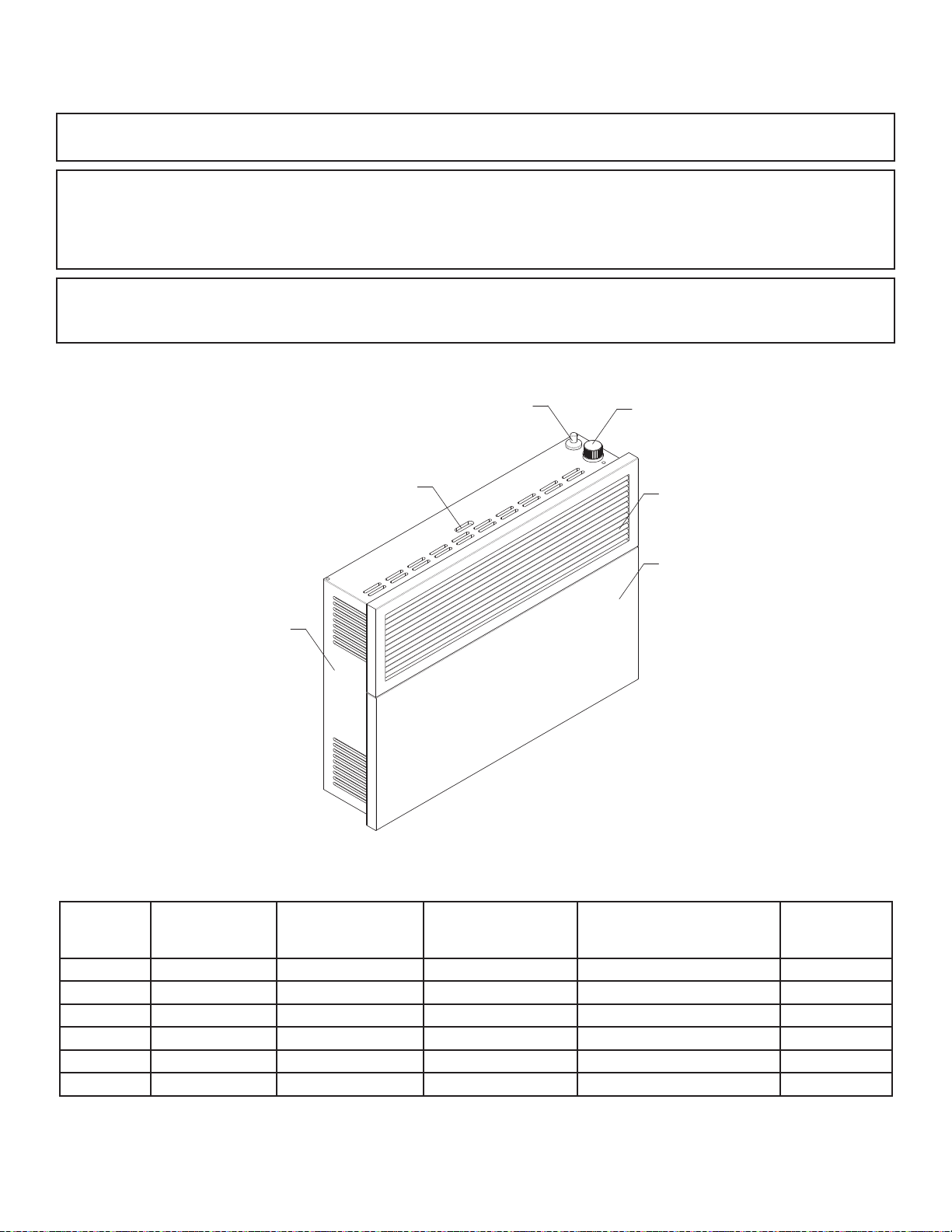

Dimensions (po) mm Poids (lb) kg Type de brûleur

Nombre

de brûleurs

Allumage

Espace de

chauffage standard

en pi2 (m2)

508 mm

(20 po)

DVAG11N DVAG11L

DVAG17N DVAG17L

DVAG30N DVAG30L

441 mm (17,36 po)

Modèle DVAG11

Hauteur : Largeur : Profondeur :

(20) 508 mm (17,36) 441 mm (6,61) 168 mm

(20) 508 mm (27,36) 695 mm (6,61) 168 mm

(26,30) 668 mm (32,28) 820 mm (8,74) 222 mm

168 mm

(28) 12,7 kg Atmosphérique 1 Allumeur piézo-électrique 200 (18,6 m2)

(43) 19,5 kg Atmosphérique 1 Allumeur piézo-électrique 275 (25,6 m

(62,2) 28,2 kg Atmosphérique 1 Allumeur piézo-électrique 425 (39,5 m2)

508 mm

(20 po)

695 mm (27,36 po)

168 mm (6,61 po)

668 mm

(26,30 po)

820 mm (32,28 po)

Modèle DVAG30

Modèle DVAG17

)

222 mm (8,74 po)

Figure 3

Remarque : Le radiateur ne doit être installé que par du personnel d’entretien qualié. Respectez tous les codes locaux.

VÉRIFIEZ LE TYPE DE GAZ! N’utilisez que le type de gaz indiqué sur la plaque signalétique.

Installation

PIÈCES ET OUTILS POUR L’INSTALLATION

Avant d’installer le radiateur, assurez d’avoir les pièces et les outils suivants.

• Tuyauterie (veuillez vérier les codes locaux)

• Scellement (résistant au gaz propane)

• Vanne d’arrêt manuel

• Raccord à joint rodé

• Piège à sédiments

• Joint en T

• Clé à tube

Les lieux où sera installé l’appareil doivent fournir : a. une combustion et une circulation d’air adéquates; b. Des espaces de dégagement sufsants pour permettre l’entretien de

l’appareil.

Espaces de dégagement minimums aux matériaux

combustibles

Derrière

.25 pouces avec

entretoises fournies

Côté (6 po) 153 mm

Dessus (36 po) 915 mm

Plancher (6 po) 153 mm

Figure 4

-4-

Page 30

HUBLOT D’OBSERVATION

ARRIÈRE DE

L’ARMOIRE

DISPOSITIF D’ALLUMAGE

BOUTON DE

COMMANDE

PROTÈGE-

CALANDRE

PANNEAU

AVANT

Contenu

Cet appareil au gaz ne doit pas être raccordé à un conduit de cheminée desservant un autre appareil de chauffage à

combustible solide.

IMPORTANT POUR VOTRE SÉCURITÉ

• Une installation, un ajustement, une modication, un entretien ou une maintenance inadéquats peuvent provoquer des dommages matériels, des blessures corporelles ou la mort. Référez-vous à ce manuel.

• L’installation et l’entretien doivent être effectués par un installateur qualié, un service d’entretien ou le fournisseur de gaz.

N’utilisez pas l’appareil si l’une ou l’autre de ses pièces ont été immergées dans l’eau. Communiquez immédiatement

avec un technicien d’entretien qualié an qu’il inspecte l’appareil et qu’il remplace tout système de contrôle ou

contrôle de gaz ayant été immergé dans l’eau.

Identication du produit

Figure 2

Numéro de

modèle

DVAG 11N (11 000) 3,20 kW (10,5) 267 mm (7) 178 mm (5) 127 mm Chant RTZ-WK

DVAG 11L (11 000) 3,20 kW (14) 355 mm (11) 280 mm (10) 254 mm Chant RTZ-WK

DVAG 17N (17 000) 4,94 kW (10,5) 267 mm (7) 178 mm (5) 127 mm Chant RTZ-WK

DVAG 17L (17,000) 4,94 kW (14) 355 mm (11) 280 mm (10) 254 mm Chant RTZ-WK

DVAG 30N (30 000) 8,72 kW (10,5) 267 mm (7) 178 mm (5) 127 mm Chant RTZ-WK

DVAG 30L (30 000) 8,72 kW (14) 355 mm (11) 280 mm (10) 254 mm Chant RTZ-WK

**REMARQUE : Pression minimale d’entrée de gaz pour l’ajustement de l’entrée. La côte d’efcacité de cet appareil est une

côte d’efcacité thermique déterminée dans des conditions d’utilisation continue et indépendamment de tout système installé.

Puissance

d’entrée * (BTU/

heure) kW

Caractéristiques du produit

Max. Pression de

l’entrée de gaz (po

W.C.) mm. W.C.

Min. Pression de

l’entrée de gaz (po

W.C.) mm. W.C.

Réglages de régulation

de pression Collecteur (po

W.C.) mm. W.C.

Type de valve

-3-

Page 31

Exigences pour le Commonwealth du Massachusetts

Les exigences suivantes renvoient à plusieurs codes nationaux et codes du Massachusetts ne gurant pas à ce manuel. Pour tout appareil au gaz à évacuation horizontale murale installé danstoute habitation ou toute structure utilisée en tout ou en partie à des ns résidentielles, incluant ceux que possède ou exploite l’État du Massachusetts, et où la terminaison du conduit d’évacuation murale est située à moins de 2,2 mètres (sept [7] pieds) au-dessus du niveau de toute construction située à proximité de l’évacuation, incluant notamment les terrasses et galeries, les exigences suivantes doivent être respectées :

INSTALLATION DES DÉTECTEURS DE MONOXYDE DE CARBONE

Au moment d’installer l’appareil au gaz à évacuation horizontale murale, le plombier (ou le monteur d’installations au gaz) doit vérier qu’un détecteur de monoxyde de carbone câblé avec alarme et batterie de secours est installé au niveau du sol, où l’appareil au gaz doit être installé. De plus, le plombier (ou le monteur d’installations au gaz) doit vérier qu’un détecteur de monoxyde de carbone câblé ou à batterie, avec alarme, est installé à tous les autres étages du bâtiment, de l’habitation ou de la structure desservie par l’appareil au gaz à évacuation horizontale murale. Le propriétaire des lieux a la responsabilité de faire exécuter les travaux d’installation des détecteurs de monoxyde de carbone câblés, par un professionnel certié et qualié. Si l’appareil au gaz à évacuation horizontale murale doit être installé dans un grenier (ou un vide sanitaire), le détecteur de monoxyde de carbone câblé avec alarme et batterie de secours peut être installé à l’étage du plancher adjacent. Si les exigences de cette sous-section ne peuvent pas être satisfaites au moment d’achever l’installation, le propriétaire disposera d’une période de trente (30) jours pour se conformer aux exigences ci-dessus, pourvu toutefois qu’au cours de cette période de trente (30) jours, un détecteur de monoxyde de carbone à batterie avec alarme soit installé.

DÉTECTEURS DE MONOXYDE DE CARBONE APPROUVÉS

Tous les détecteurs de monoxyde de carbone, tel qu’exigé conformément aux clauses ci-dessus, doivent être conformes à la norme NFPA 720 et être homologués ANSI/UL 2034 et certiés par l’IAS.

PLAQUE SIGNALÉTIQUE

Une plaque d’identication en métal ou en plastique doit être xée en permanence à l’extérieur du bâtiment, au moins 2,5 mètres (8 pieds) au-dessus du niveau de toute construction située directement en ligne avec la terminaison du conduit d’évacuation de l’appareil de chauffage au gaz à évacuation horizontale. La plaque signalétique doit indiquer, en caractères imprimés d’au moins un 1/2 pouce (13 mm) de haut : « GAS VENT DIRECTLY BELOW. KEEP CLEAR OF ALL OBSTRUCTIONS » (« ÉVACUATION DE GAZ DIRECTEMENT AU-DESSOUS. DÉGAGER DE TOUTE OBSTRUCTION »).

INSPECTION

L’inspecteur de gaz local ou de l’État, responsable de vérier l’appareil au gaz à évacuation horizontale murale, ne devra approuver l’installation qu’à condition que lors de l’inspection, celui-ci ait vérié que des détecteurs de monoxyde de carbone et une plaque signalétique sont installés conformément aux clauses de la norme 248 CMR 5.08 (2) (a) 1 à 4.

EXEMPTIONS

Les exigences du règlement 248 CMR 5.08 (2) (a) 1 à 4 ne s’appliquent pas aux appareils suivants : les appareils listés au chapitre 10 intitulé « Equipment Not Required To Be Vented » dans l’édition courante du NFPA 54 tel qu’adopté par le Conseil; les appareils au gaz à évacuation horizontale murale homologués « Product Approved » et installés dans une pièce ou structure séparée d’un bâtiment, habitation ou structure, utilisé en tout ou en partie à des ns résidentielles.

EXIGENCES POUR LES FABRICANTS

Système d’évacuation de gaz fourni : Si le fabricant d’un appareil au gaz à évacuation horizontale murale homologué « Product Approved » fournit, avec l’appareil, un système d’évacuation ou ses composants, les instructions fournies par le fabricant pour l’installation de l’appareil et du système d’évacuation doivent comprendre :

Des instructions détaillées pour l’installation du système d’évacuation ou de ses composants, une liste complète des pièces requises pour le système d’évacuation ou ses composants.

SYSTÈME D’ÉVACUATION DE GAZ NON FOURNI

Si le fabricant d’un appareil au gaz à évacuation horizontale murale homologué « Product Approved » ne fournit pas les pièces pour l’évacuation des gaz de combustion, mais identie des « systèmes d’évacuation spéciaux », il a comme obligation de respecter les exigences suivantes :

Inclure les instructions relatives aux « systèmes d’évacuation spéciaux » avec les instructions d’installation de l’appareil;

Offrir des « systèmes d’évacuation spéciaux » homologués « Product Approved » par le Conseil et inclure dans les instructions de ces systèmes une liste des pièces et des instructions d’installation détaillées.

Une copie de toutes les instructions d’installation de l’appareil au gaz à évacuation horizontale murale homologué « Product Approved », de toutes les instructions pour le système d’évacuation, ainsi qu’une liste de toutes les pièces requises pour le système d’évacuation ou toutes instructions sur le système d’évacuation, doivent être conservées avec l’appareil une fois l’installation terminée.

-2-

Page 32

MODÈLES: DVAG11 / DVAG17 / DVAG30

AVERTISSEMENT CONCERNANT LA PROPOSITION 65 DE L'ÉTAT DE LA CALIFORNIE :

renseignements, veuillez consulter le site www.P65warnings.ca.gov

Industrial Park Rd.,

INSTALLATEUR: Laissez ce manuel avec l’appareil. CONSOMMATEUR: Conservez ce manuel pour le consulter ultérieurement.

Mise en garde : Si les informations contenues dans ce manuel ne sont pas respectées à la lettre, un incendie ou une

explosion peut se produire et ainsi causer des pertes matérielles, des blessures corporelles ou la mort.

N’utilisez ou n’entreposez pas d’essence ou autres vapeurs ou liquides inammables à proximité de cet appareil ou autre appareil.

• N’allumez aucun appareil.

• N’appuyez sur aucun interrupteur électrique et n’utilisez aucun téléphone dans le bâtiment.

• Rendez-vous chez votre voisin et appelez immédiatement votre fournisseur de gaz. Suivez les instructions de votre

fournisseur de gaz.

• Si vous n’arrivez pas à joindre votre fournisseur de gaz, appelez le service d’incendie.

• L’installation et l’entretien de l’appareil doivent être effectués par un installateur qualié, un service d’entretien ou le

fournisseur de gaz.

L’installation et l’entretien de l’appareil doivent être effectués par un installateur qualié, un service d’entretien ou le fournisseur de gaz. Si les codes locaux ne l’interdisent pas, l’appareil peut être installé dans une maison préfabriquée (États-Unis seulement) ou mobile provenant du marché secondaire et installée de manière permanente.

Cet appareil n’est compatible qu’avec le type de gaz indiqué sur la plaque signalétique. Cet appareil n’est pas compatible avec d’autres types de gaz, à moins qu’un ensemble certié ne soit utilisé.

United States Stove Company PO Box 151, 227 South Pittsburg, TN 37380 PH: (800) 750-2723 www.usstove.com

SI VOUS DÉTECTEZ UNE ODEUR DE GAZ
