Series G2 AS-I Quick Start Manual
Manuals & Guides
22 pgs1.63 Mb0

ASCO Series G2 AS-I Quick Start Manual Manuals & Guides

Download
G2-2 Series AS-i Quick Start Manual
Getting Started
This is a brief document designed to quickly get you started setting up your valve manifold with an integrated Numatics’ G2-2 AS-i communication node.
1) Initial Unpacking and Inspection
1) Examine exterior of package for signs of damage. Report any damage to shipping carrier.
2) Remove wrapped manifold assembly from box. a) Remove manifold assembly from anti-static packaging b) Retain documentation for installation and configuration
3) Examine manifold assembly for any shipping damage such as: a) Bent pins or connectors b) Report any damage to shipping carrier immediately
4) Examine manifold assembly for proper ordered configuration. (Valves, I/O, Protocol, etc.)
2) G2-2 Introduction
Below is an example of a 2012 series valve manifold. This fieldbus manifold series is capable of addressing a total of up to 16 Inputs and 16 Outputs (using 4 separate AS-i addresses. This would include 16 valve outputs and 16 input connectors, which are located on the top of the AS-i modules. There are 14 AS-i configurations currently available. Each of the configurations is available in both standard and extended addressing and contain different configurations of inputs and outputs. Also located on the top of the AS-i modules are two flat cable connectors: a 2-pin communication connector (yellow cable) and a 2-pin Aux. power connector (black cable). These connectors are labeled accordingly.
3835051 TDG22ASQS1-4 9/06
Subject to change without notice
Page 1
G2-2 Series AS-i Quick Start Manual
3) AS-i Communication Module Part Numbers
Located below are charts for the different AS-i communication modules and boards currently available. Each of the modules has either 1,2,3 or 4 AS-i nodes. This allows the user to choose between different numbers of inputs and coil outputs. Please see below and on the next few pages for the correct I/O values for your particular application.
AS-i Communication Board Replacement Part Numbers
Connector Type Description Part Number
Standard Addressing Valve Output Board 256-836
Insulation
Displacement
AS-i Complete Communication Module I/O Chart:
Standard Addressing (239-2055) Standard Addressing (239-2058) Standard Addressing (239-2056)
Available Outputs 4 Available Outputs 4 Available Outputs 8
Extended Addressing Valve Output Board 256-907
Cover Assembly with 0 Inputs 205-329 Cover Assembly with 4 Inputs 205-330 Cover Assembly with 8 Inputs 205-331
Available Inputs 0 Available Inputs 4 Available Inputs 0
Extended Addressing (239-2171) Extended Addressing (239-2172) Extended Addressing (239-2166)
Available Outputs 3 Available Outputs 3 Available Outputs 6
Available Inputs 0 Available Inputs 4 Available Inputs 0
2
Number of
addressable nodes
1
Number of
addressable nodes
1
Number of
addressable nodes
3835051 TDG22ASQS1-4 9/06
Subject to change without notice
Page 2
G2-2 Series AS-i Quick Start Manual
AS-i Communication Node I/O Chart Continued:
Standard Addressing (239-2059) Standard Addressing (239-2060) Standard Addressing (239-2180)
Available Outputs 8 Available Outputs 8 Available Outputs 12
Available Inputs 4 Available Inputs 8 Available Inputs 0
Extended Addressing (239-2165) Extended Addressing (239-2164) Extended Addressing (239-2176)
Available Outputs 6 Available Outputs 6 Available Outputs 9
Available Inputs 4 Available Inputs 8 Available Inputs 0
2
Number of
addressable nodes
3
Number of
addressable nodes
2
Number of
addressable nodes
Standard Addressing (239-2181) Standard Addressing (239-2231) Standard Addressing (239-2232)
Available Outputs 12 Available Outputs 12 Available Outputs 12
Available Inputs 4 Available Inputs 8 Available Inputs 12
Extended Addressing (239-2175) Extended Addressing (239-2174) Extended Addressing (239-2173)
Available Outputs 9 Available Outputs 9 Available Outputs 9
Available Inputs 4 Available Inputs 8 Available Inputs 12
Number of
addressable nodes
Page 3
3
Number of
addressable nodes
3835051 TDG22ASQS1-4 9/06
Subject to change without notice
3
Number of
addressable nodes
3
G2-2 Series AS-i Quick Start Manual
AS-i Communication Node I/O Chart Continued:
Standard Addressing (239-2057) Standard Addressing (239-2177) Standard Addressing (239-2178)
Available Outputs 16 Available Outputs 16 Available Outputs 16
Available Inputs 0 Available Inputs 4 Available Inputs 8
Extended Addressing (239-2169) Extended Addressing (239-2168) Extended Addressing (239-2167)
Available Outputs 12 Available Outputs 12 Available Outputs 12
Available Inputs 0 Available Inputs 4 Available Inputs 8
Number of
addressable nodes
4
Number of
addressable nodes
4
Standard Addressing (239-2179) Standard Addressing (239-2162)
Available Outputs 16 Available Outputs 16
Available Inputs 12 Available Inputs 16
Extended Addressing (239-2170) Extended Addressing (239-2163)
Available Outputs 12 Available Outputs 12
Available Inputs 12 Available Inputs 16
Number of
addressable nodes
4
Number of
addressable nodes
Page 4
4
Number of
addressable nodes
3835051 TDG22ASQS1-4 9/06
Subject to change without notice
4
G2-2 Series AS-i Quick Start Manual
4) I/O Mapping Example
Example:
Assumed Settings
- Single Z-Boards™ are used with single
solenoid valves
- Double Z-Boards™ are used with double
solenoid valves
- Node is configured to use addresses
28, 29, 30 and 31 on an AS-i network (16 Outputs and 12 Inputs total).
- Node uses standard addressing.
3835051 TDG22ASQS1-4 9/06
Subject to change without notice
Page 5
G2-2 Series AS-i Quick Start Manual

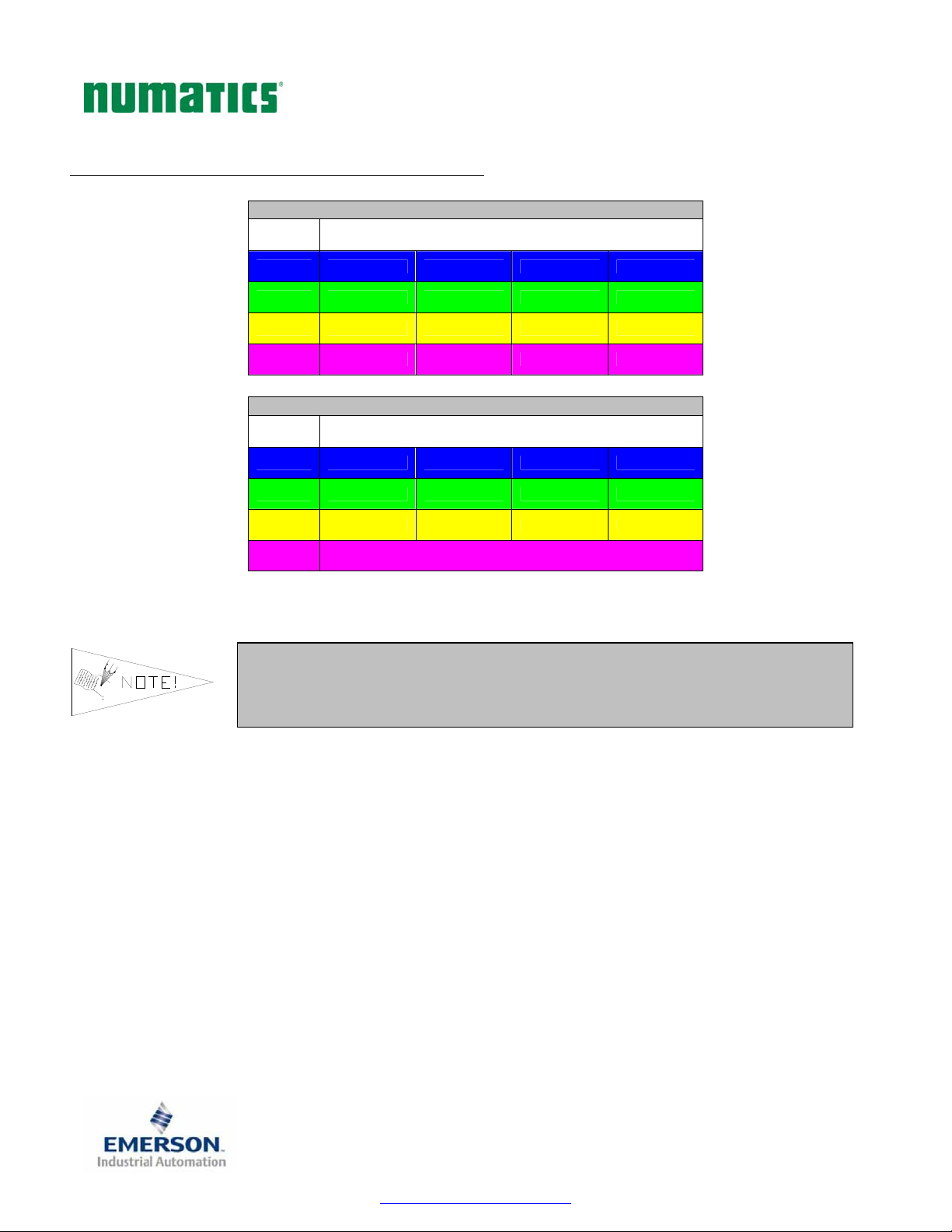

I/O Mapping Table Example Continued
Output Table
Node
Address
28
29
30
31
Node
Address
28 Input No. 1 Input No. 2 Input No. 3 Input No. 4
29 Input No. 1 Input No. 2 Input No. 3 Input No. 4
30 Input No. 1 Input No. 2 Input No. 3 Input No. 4
Valve Coil
No. 1
Valve Coil
No. 5
Valve Coil
No. 9
Valve Coil
No. 13
Output Bit
Valve Coil
No. 2
Valve Coil
No. 6
Valve Coil
No. 10
Valve Coil
No. 14
Input Table
Input Bit
Valve Coil
No. 3
Valve Coil
No. 7
Valve Coil
No. 11
Valve Coil
No. 15
Valve Coil
No. 4
Valve Coil
No. 8
Valve Coil
No. 12
Valve Coil
No. 16
31 Not Available on this Module.
If double z-boards are used to power a single solenoid valve, two outputs are used instead of just one. This output will be reserved in the output table even if it is not powering a valve solenoid.
3835051 TDG22ASQS1-4 9/06
Subject to change without notice
Page 6
G2-2 Series AS-i Quick Start Manual
5) Input Pin-Out
AS-i Input 8mm (M8) connector Pin-Out Chart
Pin No. Function Description
1 +24 VDC Input Power
3 0 VDC Input Common
4 Input 1 Input Signal (PNP)
3835051 TDG22ASQS1-4 9/06
Subject to change without notice
Page 7
G2-2 Series AS-i Quick Start Manual

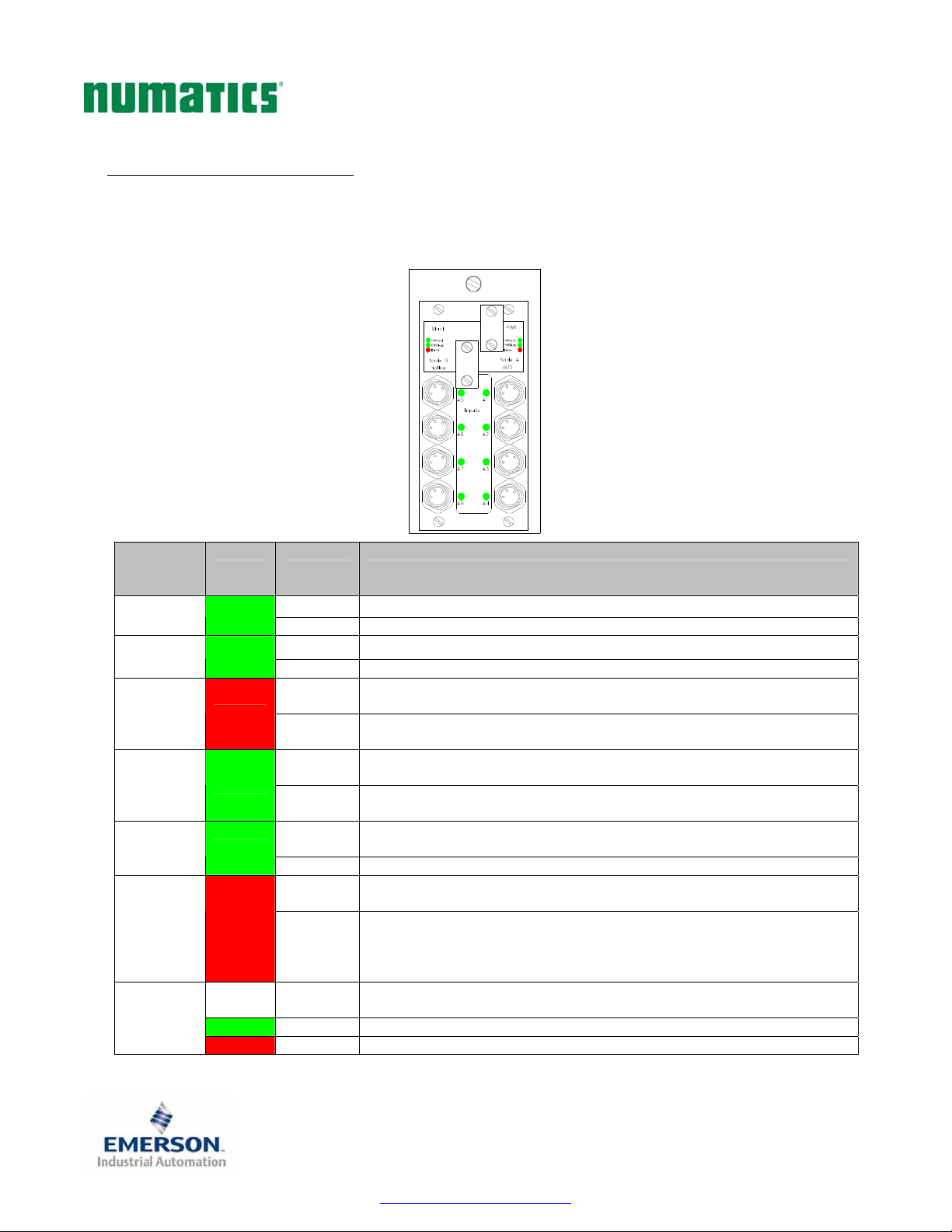

6) LED Functions
Upon power up, the LEDs indicate the status of the unit. There are up to fourteen LEDs on the G2-2 AS-i module; PWRext, PWRbus, Error, PWRext 2, PWRbus 2, Error 2, and a series of LED’s for inputs (if module includes input capabilities). This is dependent upon which AS-i node is being utilized.
LED
Name
PWRext Green
PWRbus Green
Error Red
PWRext 2 Green
PWRbus 2 Green
Error 2 Red
Input
Color Status Description
OFF No power applied to the power connector.
ON Power applied to the power connector.
OFF No power applied to the bus connector.
ON Power applied to the bus connector.
OFF
ON
OFF
ON
OFF
ON
OFF
ON
Off OFF
Green ON The input is currently being made or on.
Red ON The input has a short circuit condition.
The AS-i node is currently able to connect to the network. The AS-i node is currently able to connect to I/O. The AS-i node is currently unable to connect to the network. The AS-i node is currently unable to connect to I/O. There is currently no power applied to the power connector on the second addressable circuit board. There is currently power applied to the power connector on the second addressable circuit board. There is currently no power applied to the bus connector on the second addressable circuit board. There is currently power applied to the bus connector on the second addressable circuit board. The AS-i node is currently able to connect to the network on the second addressable circuit board. The AS-i node is currently able to connect to I/O on the second addressable circuit board. The AS-i node is currently unable to connect to the network on the second addressable circuit board. The AS-i node is currently unable to connect to I/O on the second addressable circuit board. No input is connected to the module. The input is not currently being made or on.
3835051 TDG22ASQS1-4 9/06
Subject to change without notice
Page 8
G2-2 Series AS-i Quick Start Manual

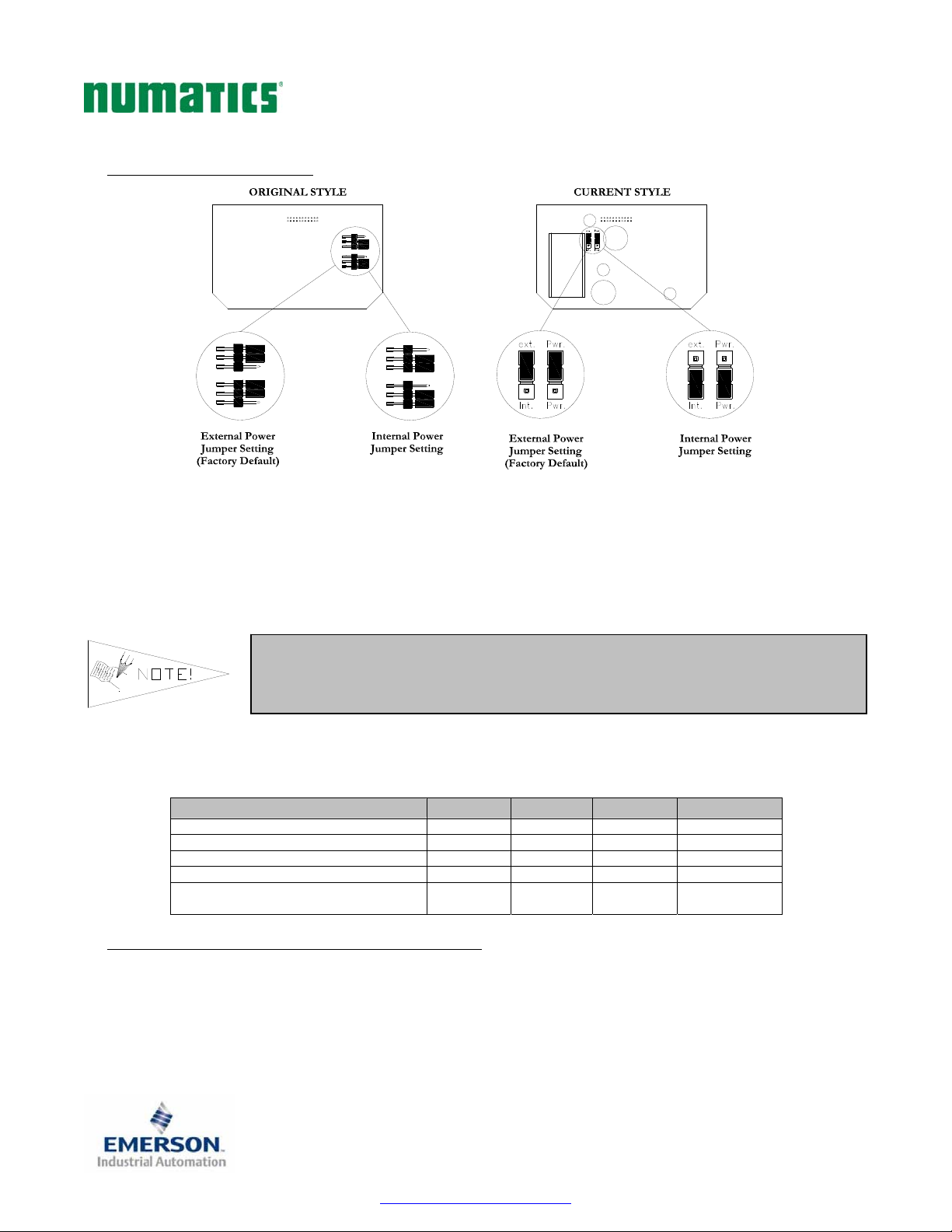

7) Jumper Settings
There are two jumpers located on the removable AS-i address board (node). These jumpers are for selecting external power (through power connector) or internal power (through communication connector) for the outputs. The Numatics’ AS-i nodes are factory set to operate using external auxiliary power (black cable) for coil outputs. By changing the power jumpers on each removable AS-i circuit board (node), as shown above, output power can be alternatively supplied by the network (yellow) cable. When powering outputs from the network (yellow) cable there is a 1 Amp total current limitation per AS-i node board (thus a 2 node module can only draw a maximum of 2 Amps total from the network power).
Power Rating
Maximum system current capability is 1 Amp. when powering outputs through the network cable.
Solenoid Valve Coil 2005 (Each) 24VDC +10%/-15% 0.042 A 1.00 Watts Solenoid Valve Coil 2012 (Each) 24VDC +10%/-15% 0.105 A 2.50 Watts Solenoid Valve Coil 2035 (Each) 24VDC +10%/-15% 0.105 A 2.50 Watts Solenoid Valve Coil ISO - SPA (Each) 24VDC +10%/-15% 0.160 A 4.00 Watts Discrete Input Status LEDs (Each) 24VDC - 0.015 A 0.36 Watts
8) Standard vs. Extended Addressing
There is a choice between standard and extended addressing. Extended addressing allows the user to use 62 addresses on the network but limits the user to 3 outputs per AS-i node. Standard addressing allows for 31 addresses per network and 4 outputs per AS-i node. The AS-i Communication Node I/O Chart below includes the part numbers of both the standard and extended addressing AS-i modules.
Please be aware of the overall current requirements when driving output devices from network power so the appropriate current limits of network power are not exceeded.
Voltage Tolerance Current Power
3835051 TDG22ASQS1-4 9/06
Subject to change without notice
Page 9
G2-2 Series AS-i Quick Start Manual
9) Writing Output Values to the AS-i Node
When hexadecimal values are used to operate corresponding I/O, the following reference chart can be used. For example, an input of “E” (hex) would energize outputs 2, 3, and 4 simultaneously. Below is a chart showing hexadecimal and binary write values and the corresponding outputs.
Hexadecimal
Value
0x0 0000 OFF OFF OFF OFF
0x1 0001 OFF OFF OFF ON
0x2 0010 OFF OFF ON OFF
0x3 0011 OFF OFF ON ON
0x4 0100 OFF ON OFF OFF
0x5 0101 OFF ON OFF ON
0x6 0110 OFF ON ON OFF
0x7 0111 OFF ON ON ON
0x8 1000 ON OFF OFF OFF
0x9 1001 ON OFF OFF ON
0xA 1010 ON OFF ON OFF
0xB 1011 ON OFF ON ON
0xC 1100 ON ON OFF OFF
0xD 1101 ON ON OFF ON
0xE 1110 ON ON ON OFF
0xF 1111 ON ON ON ON
Please note: There are four outputs per node address, thus if more that 4 coils (3 coils for Extended Addressing units) are installed an additional As-i node will be put in the communication module.
10) Addressing AS-i Nodes
When commissioning an AS-i network all slave node device addresses must be set on the connected nodes. This network address is stored in the non-volatile flash memory within the node. Setting the node address can be achieved in the following ways:
1) Via the network connection using an AS-i master and the appropriate software that allows
“Change_Operating_Address” function. However, care should be taken that there are no duplicate node addresses on the network, otherwise addressing cannot be achieved. We recommend that only the node that is to be addressed be connected to the network to insure non duplicate addresses address.
2) Via a handheld addressing tool commonly available from such manufactures as Siemens,
Pepperel+Fuchs, Effector, etc… . This is the most common way to address an AS-i node and is very simple to accomplish. We recommend that only one node be addressed at a time. Exact procedures vary from various handheld unit manufactures, but the concept is always the same. The handheld unit is connected to the communication connector of the slave node and establishes communication to it (Numatics’ AS-i node are factory set to Address 30 or 31). The appropriate slave node is identified via the display of the handheld unit and then pressing a specific combination of keys on the handheld tool changes the address on that specific slave node.
Binary
Value
Output Coil 4 Output Coil 3 Output Coil 2 Output Coil 1
3835051 TDG22ASQS1-4 9/06
Subject to change without notice
Page 10
G2-2 Series AS-i Quick Start Manual
11) G2-2 AS-i Features
12) Factory Default Settings
All standard AS-i manifolds ship with specific factory default settings. Below is a list of the factory default settings:
(if present within the module)
13) Technical Support
For technical support, contact your local Numatics distributor. If further information is required, please call Numatics Inc. at (248) 887-4111 and ask for Technical Support.
Issues relating to network set-up, PLC programming, sequencing, software related functions, etc… should be handled with the appropriate product vendor.
Information on device files, technical manuals, local distributors, and other Numatics, Inc. products and support issues can be found on the Numatics, Inc’s. WEB site at www.numatics.com
Features Description
AS-i Spec. Supported Designed to AS-i Specification Revision 2.1
Bus Topology
Daisy chained, star, branch lines, or tree structure using flat two wire cabling
Description Default Settings
4 Output Module = AS-i Address 0
Node Address
First Address Board
Power Jumper
Second Address Board
Power Jumper
Standard
Addressing
Modules
Extended
Addressing
Modules
12 Outputs = AS-i Address 0 (single node module),
9 Outputs = AS-i Address 0A (single node module),
12 Outputs = AS-i Address 30A, 31A, 30A & 31A
8 Outputs = AS-i Address 30 & 31
30 & 31 (dual node module)
16 Outputs = AS-i Address 30, 31, 30 & 31
3 Outputs = AS-i Address 0A
6 Outputs = AS-i Address 30A & 31A
30A & 31A (dual node module)
External Power
External Power
3835051 TDG22ASQS1-4 9/06
Subject to change without notice
Page 11
Guide de Démarrage Rapide Série 2-2 - AS-i
Pour commencer
Ce document décrit le démarrage rapide de votre îlot de distribution à nœud de communication AS-i série G2-2 intégré.
1) Déballage et inspection
1) Inspectez l'emballage extérieur pour détecter tout dommage. Tout dommage constaté doit être signalé au
transporteur.
2) Retirez l'ensemble de l'îlot de son carton. a) Sortez l'ensemble de son emballage anti-statique. b) Conservez la documentation portant sur l'installation et la configuration.
3) Inspectez l'ensemble de l'îlot pour détecter tout dommage de transport tel que: a) Broches ou connecteurs déformés. b) Tout dommage constaté doit être immédiatement signalé au transporteur.
4) Vérifiez que la configuration de l'ensemble de l'îlot livré correspond à votre commande. (distributeurs, E/S,
protocole, …).
2) Introduction à la série G2-2
Ci-dessous un exemple représentant l'ensemble d'un îlot de distributeurs de la série 2012. Cette série d'îlots à bus de terrain est capable d'adresser jusqu'à 16 entrées et 16 sorties au total (en utilisant 4 adresses AS-i séparées). Cette configuration inclut 16 sorties d'électrodistributeurs et 16 connecteurs d'entrée qui se trouvent sur la partie supérieure des modules AS-i. Quatorze configurations AS-i sont proposées à présent. Chaque configuration est disponible en adressage standard ainsi qu'en adressage étendu et dispose de différentes configurations des entrées et sorties. Les deux connecteurs de câbles plats suivants se trouvent également sur la partie supérieure des modules AS-i : un connecteur de communication à 2 broches (câble jaune) et un connecteur d'alimentation auxiliaire à 2 broches (câble noir). Ces connecteurs sont libellés respectivement.
Page 1
3835051 TDG22ASQS1-4 9/06
Sous réserve de modification sans avis préalable
Guide de Démarrage Rapide Série 2-2 - AS-i
3) Codes des composants du module de communication AS-i
Veuillez trouver ci-dessous les schémas des différents modules et cartes électroniques AS-i disponibles à présent. Chaque module est pourvu de 1, 2, 3 ou 4 nœuds AS-i. Ceci permet à l'utilisateur de choisir entre de différents nombres d'entrées et de sorties bobines. Voir ci-dessous et les pages suivantes pour les bonnes valeurs E/S pour votre application particulière.
Codes des cartes de communication AS-i de rechange
Type de connecteur Description Code
A déplacement
d'isolant
(technique
"vampire")
Schéma des E/S du module complet de communication AS-i :
Carte de sortie d'ED à adressage standard 256-836
Carte de sortie d'ED à adressage étendu 256-907
Ensemble de couvercle à 0 entrées 205-329 Ensemble de couvercle à 4 entrées 205-330 Ensemble de couvercle à 8 entrées 205-331
Adressage standard (239-2055) Adressage standard (239-2058) Adressage standard (239-2056)
Sorties disponibles 4 Sorties disponibles 4 Sorties disponibles 8
Entrées disponibles 0 Entrées disponibles 4 Entrées disponibles 0
Adressage étendu (239-2171)
Sorties disponibles 3 Sorties disponibles 3 Sorties disponibles 6
Entrées disponibles 0 Entrées disponibles 4 Entrées disponibles 0
Nombre de nœuds
adressables
Adressage étendu (239-2172)
1
Nombre de nœuds
adressables
Adressage étendu (239-2166)
1
Nombre de nœuds
adressables
2
Page 2
3835051 TDG22ASQS1-4 9/06
Sous réserve de modification sans avis préalable
Guide de Démarrage Rapide Série 2-2 - AS-i
Schéma des E/S du module complet de communication AS-i - continuation :
Adressage standard (239-2059) Adressage standard (239-2060) Adressage standard (239-2180)
Sorties disponibles 8 Sorties disponibles 8 Sorties disponibles 12
Entrées disponibles 4 Entrées disponibles 8 Entrées disponibles 0
Adressage étendu (239-2165)
Sorties disponibles 6 Sorties disponibles 6 Sorties disponibles 9
Entrées disponibles 4 Entrées disponibles 8 Entrées disponibles 0
Adressage étendu (239-2164)
Adressage étendu (239-2176)
2
Nombre de nœuds
adressables
3
Nombre de nœuds
adressables
2
Nombre de nœuds
adressables
Adressage standard (239-2181) Adressage standard (239-2231) Adressage standard (239-2232)
Sorties disponibles 12 Sorties disponibles 12 Sorties disponibles 12
Entrées disponibles 4 Entrées disponibles 8 Entrées disponibles 12
Adressage étendu (239-2175)
Sorties disponibles 9 Sorties disponibles 9 Sorties disponibles 9
Entrées disponibles 4 Entrées disponibles 8 Entrées disponibles 12
Adressage étendu (239-2174)
Adressage étendu (239-2173)
Nombre de nœuds
adressables
Page 3
3
3835051 TDG22ASQS1-4 9/06
Sous réserve de modification sans avis préalable
Nombre de nœuds
adressables
3
Nombre de nœuds
adressables
3
Guide de Démarrage Rapide Série 2-2 - AS-i
Schéma des E/S du module complet de communication AS-i - continuation :
Adressage standard (239-2057) Adressage standard (239-2177) Adressage standard (239-2178)
Sorties disponibles 16 Sorties disponibles 16 Sorties disponibles 16
Entrées disponibles 0 Entrées disponibles 4 Entrées disponibles 8
Adressage étendu (239-2169)
Sorties disponibles 12 Sorties disponibles 12 Sorties disponibles 12
Entrées disponibles 0 Entrées disponibles 4 Entrées disponibles 8
Adressage étendu (239-2168)
Adressage étendu (239-2167)
Nombre de nœuds
adressables
4
Nombre de nœuds
adressables
4
Adressage standard (239-2179) Adressage standard (239-2162)
Sorties disponibles 16 Sorties disponibles 16
Entrées disponibles 12 Entrées disponibles 16
Adressage étendu (239-2170)
Sorties disponibles 12 Sorties disponibles 12
Entrées disponibles 12 Entrées disponibles 16
Adressage étendu (239-2163)
Nombre de nœuds
adressables
4
Nombre de nœuds
adressables
Page 4
4
3835051 TDG22ASQS1-4 9/06
Sous réserve de modification sans avis préalable
Nombre de nœuds
adressables
4
Guide de Démarrage Rapide Série 2-2 - AS-i
4) Exemple de mapping des E/S
Exemple:
Assumed Settings
- Cartes Z-Boards
les électrodistributeurs simples
- Cartes Z-Boards
les électrodistributeurs doubles
- Le nœud est configuré pour utiliser les
adresses 28, 29, 30 et 31 sur un réseau AS-i (16 sorties et 12 entrées au total).
- Le nœud utilise l'adressage standard.
TM
simples utilisées avec
TM
doubles utilisées avec
Page 5
3835051 TDG22ASQS1-4 9/06
Sous réserve de modification sans avis préalable
Guide de Démarrage Rapide Série 2-2 - AS-i
Exemple de mapping des E/S - continuation
Tableau des sorties
Adresse
du nœud
28 Bobine no. 1 Bobine no. 2 Bobine no. 3 Bobine no. 4
29 Bobine no. 5 Bobine no. 6 Bobine no. 7 Bobine no. 8
30 Bobine no. 9 Bobine no. 10 Bobine no. 11 Bobine no. 12
31 Bobine no. 13 Bobine no. 14 Bobine no. 15 Bobine no. 16
Tableau des entrées
Adresse
du nœud
28 Entrée no. 1 Entrée no. 2 Entrée no. 3 Entrée no. 4
29 Entrée no. 1 Entrée no. 2 Entrée no. 3 Entrée no. 4
Bit de sortie
Bit d'entrée
30 Entrée no. 1 Entrée no. 2 Entrée no. 3 Entrée no. 4
31 Pas disponible sur ce module.
Lors de l'utilisation de cartes z-board doubles pour l'alimentation d'un électrodistributeur unique, deux sorties sont utilisées au lieu d'un seul. Cette sortie est réservée dans le tableau des sorties même s'i elle n'est n'alimente pas une bobine d'électrodistributeur.
Page 6
3835051 TDG22ASQS1-4 9/06
Sous réserve de modification sans avis préalable
Guide de Démarrage Rapide Série 2-2 - AS-i
5) Affectations des broches des entrées
Schéma de connexion du connecteur 8 mm (M8) AS-i
No. de broche
1 +24VCC Alimentation des entrées
3 0 VCC Commun d'entrée
4 Entrée 1 Signal d'entrée (PNP)
Fonction Description
Page 7
3835051 TDG22ASQS1-4 9/06
Sous réserve de modification sans avis préalable
Guide de Démarrage Rapide Série 2-2 - AS-i
6) Fonction des voyants LED
A la mise sous tension, les voyants LED indiquent l'état de l'unité. Le module AS-I série G2-2 dispose de quatorze voyants LED : PWRext, PWRbus, Error, PWRext 2, PWRbus 2, Error 2, ainsi que d'une série de voyants LED pour les entrées (s'il s'agit d'un module destiné à l'adressage des entrées). Ceci dépend du nœud AS-i utilisé.
Nom du
voyant
Couleur Etat Description
LED
PWRext Vert
PWRbus Vert
Error
(erreur)
PWRext 2 Vert
PWRbus 2 Vert
Error 2
(erreur 2)
Input
(entrée)
Rouge
Rouge
Off OFF
Vert ON
Rouge ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
Pas de tension sur le connecteur d'alimentation. Tension appliquée sur le connecteur d'alimentation. Pas de tension sur le connecteur bus. Tension appliquée sur le connecteur bus.
Le nœud AS-i peut se connecter au réseau à présent. Le nœud AS-i peut se connecter aux E/S à présent. Le nœud AS-i ne peut pas se connecter au réseau à présent. Le nœud AS-i ne peut pas se connecter aux E/S à présent. Le connecteur d'alimentation sur la 2e carte électronique adressable n'est pas alimenté en tension à présent. Le connecteur d'alimentation sur la 2e carte électronique adressable est alimenté en tension à présent. Le connecteur bus sur la 2e carte électronique adressable n'est pas alimenté en tension à présent. Le connecteur bus sur la 2e carte électronique adressable est alimenté en tension à présent. Le nœud AS-i peut se connecter au réseau sur la 2e carte électronique adressable à présent. Le nœud AS-i peut se connecter aux E/S sur la 2 Le nœud AS-i ne peut pas se connecter au réseau sur la 2e carte électronique adressable à présent. Le nœud AS-i ne peut pas se connecter aux E/S sur la 2 présent. Pas d'entrée connectée au module. L'entrée n'est actuellement pas en cours d'être établie ou ON (sous tension). L'entrée est actuellement en cours d'être établie ou ON (sous tension). Condition de court-circuit sur l'entrée.
e
carte électronique adressable à présent.
e
carte électronique adressable à
Page 8
3835051 TDG22ASQS1-4 9/06
Sous réserve de modification sans avis préalable
Guide de Démarrage Rapide Série 2-2 - AS-i
7) Réglages des cavaliers
La carte d'adressage AS-i détachable (nœud) dispose de deux cavaliers. Ces cavaliers servent à choisir l'alimentation externe (via le connecteur d'alimentation) ou l'alimentation interne (via le connecteur de communication) des sorties. Les nœuds AS-i de Numatics sont réglés d'usine pour fonctionner avec l'alimentation auxiliaire externe (câble noir) des sorties bobines. Le changement des cavaliers d'alimentation sur chaque carte AS-i détachable (nœud) tel que démontré ci-dessous permet de choisir l'alimentation des sorties via le câble réseau (jaune). Lors de l'alimentation des sorties via le câble réseau (jaune), le courant total par carte de nœud AS-i est limité à 1A (c.à.d. un module à 2 nœuds ne peut être alimenté que de 2A maxi. au total par l'alimentation réseau).
Puissance
Le courant maxi. sur le système est de 1A lors de l'alimentation des sorties via le câble réseau.
Bobine d'ED 2005 (chaque) 24VCC +10%/-15% 0,042 A 1,00 Watts Bobine d'ED 2012 (chaque) 24VCC +10%/-15% 0,105 A 2,50 Watts Bobine d'ED 2035 (chaque) 24VCC +10%/-15% 0,105 A 2,50 Watts Bobine d'ED ISO - SPA (chaque) 24VCC +10%/-15% 0,160 A 4,00 Watts LEDs d'état des entrées discrètes (chaque)
8) Adressage standard vs. adressage étendu
L'utilisateur à le choix entre l'adressage standard et l'adressage étendu. L'adressage étendu permet à l'utilisateur d'utiliser 62 adresses sur le réseau tout en limitant l'utilisateur à 3 sorties par nœud AS-i. L'adressage standard permet d'utiliser 31 adresses par réseau et 4 sorties par nœud AS-i. Le tableau des E/S du nœud de communication AS-i suivant inclut les codes des modules AS-i à adressage standard et à adressage étendu.
Veuillez observer les exigences totales en courant lors du pilotage de dispositifs de sorties à partir de l'alimentation réseau afin de ne pas dépasser les limites de courant appropriées de l'alimentation réseau.
Tension Tolérance Courant Puissance
24VCC - 0,015 A 0,36 Watts
Page 9
3835051 TDG22ASQS1-4 9/06
Sous réserve de modification sans avis préalable
Guide de Démarrage Rapide Série 2-2 - AS-i
9) Ecriture des valeurs de sortie sur le nœud AS-i
Le tableau de référence suivant peut être utilisé lors de l'utilisation de valeurs hexadécimales pour opérer les E/S correspondantes. Par exemple, une entrée "E" (hex) met simultanément les sorties 2, 3 et 4 sous tension. Ci-dessous vous trouvez un tableau avec les valeurs d'écriture hexadécimales et binaires et les sorties correspondantes.
Valeur
hexadécimale
0x0 0000 OFF OFF OFF OFF
0x1 0001 OFF OFF OFF ON
0x2 0010 OFF OFF ON OFF
0x3 0011 OFF OFF ON ON
0x4 0100 OFF ON OFF OFF
0x5 0101 OFF ON OFF ON
0x6 0110 OFF ON ON OFF
0x7 0111 OFF ON ON ON
0x8 1000 ON OFF OFF OFF
0x9 1001 ON OFF OFF ON
0xA 1010 ON OFF ON OFF
0xB 1011 ON OFF ON ON
0xC 1100 ON ON OFF OFF
0xD 1101 ON ON OFF ON
0xE 1110 ON ON ON OFF
0xF 1111 ON ON ON ON
Veuillez noter : Chaque adresse de nœud dispose de 4 sorties, c.à.d. lors de l'installation de plus de 4 bobines (3 bobines pour les modules à adressage étendu), un nœud AS-i supplémentaire sera ajouté au module de communication.
10) Adressage de nœuds AS-i
Lors de la mise en service d'un réseau AS-i, toutes les adresses des appareils nœud esclave doivent être réglés sur les nœuds connectés. Cette adresse de réseau est sauvegardée dans la mémoire flash non-volatile du nœud. L'adresse du nœud peut être réglée des manières suivantes:
1) Via la connexion réseau en utilisant un maître AS-i et le logiciel approprié qui permet la fonction
"Change_Operating_Address" d'adresses doubles de nœud sur le réseau pour assurer un adressage correct. Nous recommandons de connecter au réseau que le nœud qui est à adresser pour éviter tout risque d'adresses doubles.
2) Via un outil d'adressage portatif d'usage courant de Siemens, Pepperl+Fuchs, Effector … Il s'agit de la
manière la plus courante et très simple d'adresser un nœud AS-i. Nous recommandons d'adresser qu'un seul nœud à la vois. Les procédures à respecter varient de fabricant en fabricant des appareils portatifs, bien que leur conception soit toujours semblable. L'appareil portatif est raccordé au connecteur de communication du nœud esclave et établit la communication avec celui-ci (l'adresse du nœud AS-i de Numatics est réglée d'usine à 30 ou 31). Le nœud esclave approprié est identifié via l'affichage de l'appareil portatif; le changement de l'adresse de ce nœud esclave spécifique est réalisé en appuyant sur une combinaison de touches spécifiques sur l'appareil portatif.
Valeur
binaire
Bobine de
sortie 4
Bobine de
sortie 3
(changement de l'adresse)
Bobine de
sortie 2
. Il faut cependant veiller à ne pas avoir
Bobine de
sortie 1
Page 10
3835051 TDG22ASQS1-4 9/06
Sous réserve de modification sans avis préalable
Guide de Démarrage Rapide Série 2-2 - AS-i
11) Caractéristiques du AS-i série G2-2
12) Réglages par défaut programmés en usine
Cavalier d'alimentation de la 1e
Cavalier d'alimentation de la 2e
13) Support technique
Caractéristique Description
AS-i Spec. Supported
(Spécifications AS-i
supportées)
Topologie de bus
Conçu selon la spécification AS-i, Révision 2.1
En série (daisy-chain), en étoile, en dérivation ou en structure arborescente via un câble plat à deux fils.
Tous les îlots standard AS-i sont fournis d'usine avec les réglages spécifiques par défaut. Ci-dessous une liste des réglages par défaut.
Description Réglages par défaut
Module à 4 sorties = Adresse AS-i : 0
Modules
d'adressage
standard
Adresse du nœud
Modules
d'adressage
étendu
carte d'adressage
carte d'adressage
(si présent sur le module)
Pour le support technique, contactez votre distributeur Numatics local. Pour de plus amples informations, veuillez contacter Numatics Inc. sous (248) 887-4111 et demandez le Support Technique.
Consultez le vendeur du produit approprié pour toute question relative à la mise en place du réseau, la programmation de l'API, le séquencement, les fonctions liées au logiciel …
Les informations sur les fichiers des périphériques, les manuels techniques, les distributeurs locaux, ainsi que d'autres informations sur les produits et le support Numatics Inc. se trouvent sur le site web Numatics Inc. sous www.numatics.com
12 sorties = Adresse AS-i : 0 (module à nœud unique),
9 sorties = Adresse AS-i : 0A (module à nœud unique),
8 sorties = Adresse AS-i : 30 & 31
30 & 31 (module à double-nœud)
16 sorties = Adresse AS-i : 30, 31, 30 & 31
3 sorties = Adresse AS-i : 0A
6 sorties = Adresse AS-i : 30A & 31A
30A & 31A (module à double-nœud)
12 sorties = Adresse AS-i : 30A, 31A, 30A & 31A
Alimentation externe
Alimentation externe
Page 11
3835051 TDG22ASQS1-4 9/06
Sous réserve de modification sans avis préalable
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
