ASCO Series 501 Pneumatic Valves Sheet and Spare Parts ATEX Manuals & Guides [ru]

INSTALLATION AND MAINTENANCE INSTRUCTIONS

INSTRUCTIONS D’INSTALLATION ET DE MAINTENANCE

INBETRIEBNAHME - UND WARTUNGSANLEITUNG INSTRUCCIONES DE PUESTA EN MARCHA Y MANTENIMIENTO INSTRUZIONI DI MESSA IN SERVIZIO E MANUTENZIONE

ALGEMENE INSTALLATIE- EN ONDERHOUDSINSTRUCTIES

INSTALLASJONS- OG VEDLIKEHOLDSINSTRUKSER

INSTALLATIONS- OCH UNDERHÅLLSINSTRUKTIONER

ASENNUS - JA HUOLTO-OHJEET

INSTALLATIONS - OG VEDLIGEHOLDSANVISNINGER

INSTRUÇÕES DE INSTALAÇÃO E MANUTENÇÃO

ΟΔΗΓΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

POKYNY PRO INSTALACI A ÚDRŽBU

INSTRUKCJA MONTAŻU I KONSERWACJI

TELEPÍTÉSI ÉS KARBANTARTÁSI ÚTMUTATÓ

Инструкция по установке и обслуживанию

ОРНАТУ ЖƏНЕ ҚЫЗМЕТ КӨРСЕТУ НҰСҚАУЛАР

501

ATEX

EN FR DE ES

IT NL NO SE

FI DK PT GR CZ PL HU RU KZ

SGL



(4x )

ATEX

(24 V DC )



(12)



Zone 2

Zones 2-22

EN FR DE ES

IT NL NO SE

FI DK PT GR CZ PL HU RU

513178-001 / E



can be ordered separately cannot be ordered separately peut être commandé séparément ne peut pas être commandé séparément kann getrennt bestellt werden kann nicht getrennt bestellt werden se puede solicitar por separado no se puede solicitar por separado può essere ordinato separatamente non può essere ordinato separatamente kan afzonderlijk worden besteld kan niet afzonderlijk worden besteld kan bestilles separat kan ikke bestilles separat

kan beställas separat kan inte beställas separat

voidaan tilata erikseen ei voi tilata erikseen

kan bestilles separat kan ikke bestilles separat

pode ser encomendado separadamente

με δυνατότητα ξεχωριστής παραγγελίας χωρίς δυνατότητα ξεχωριστής παραγγελίας lze objednat samostatně nelze objednat samostatně można zamówić osobno nie można zamówić osobno külön rendelhető nem rendelhető külön

можно заказать отдельно заказать отдельно нельзя

бөлек тапсырыс беруге болады бөлек тапсырыс беруге болмайды

não pode ser encomendado separadamente

513178-001513178-001

ATEX

(24 V DC )

ATEX

(24 V DC )

DBL



(4x )





14 1210 10

10 1014 12

Mid station supply

4 5

(12)

4 2

(12)14

83 (12)

(12)

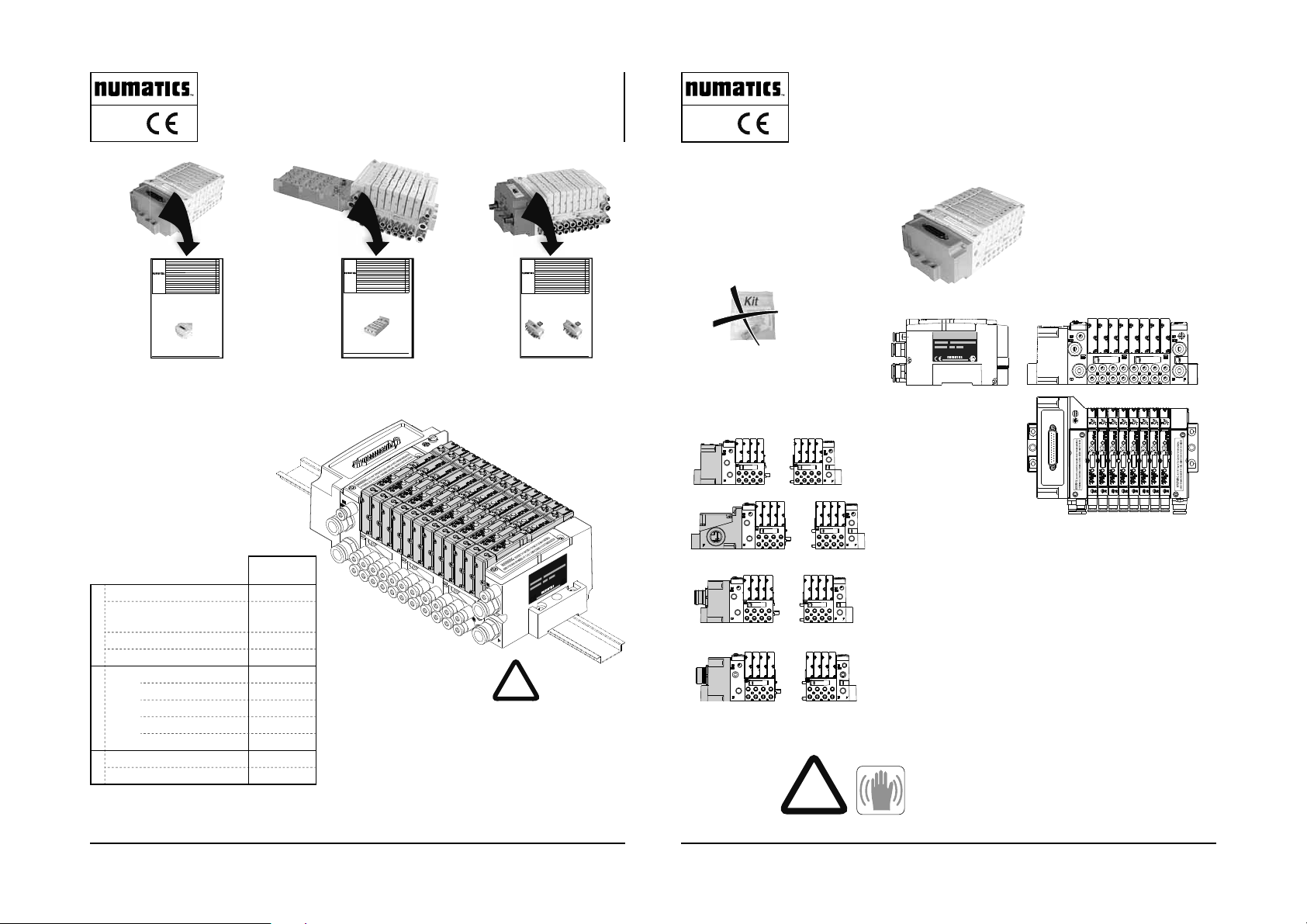

Accessory

Double Z-board

and exhaust

SGL

(3x )



ATEX

501

ACCESSORY

MID STATION SUPPLY AND EXHAUST

DOUBLE Z-Board

1 1

3 5

513178-001

DBL

(3x )



14 1210 10

10 1014 12

4 2

(12)

(12)14

83 (12)

(12)

513178-001513178-001

2 x 3/2

405

415

18 / 18

2 x 3/2

400

18 / 18

2 x 3/2

NC - NO

405 400

4415 400

18 / 18

2 x 3/2

NO - NC

400 405

400 415

18 / 18

5/2

405

410

14 / 29

405

410

25 / 21

405

410

11 / 11

5/3

405

410

13 / 12

405

360

17 / 38

365

415

27 / 12

2 x 3/2

NC-NO

2 x 3/2

NO-NC

5/2

5/3

2 x 3/2

NC - NO

2 x 3/2

NO - NC

5/2

5/3

501 q

(14) (12)

14 1210 10

10 1014 12

14 1010 12

10 1214 10

1,80

(a)

Pp (a) = Pilot pressure

2,60

2,20

rated ﬂ ow

6,3 bar

l/min (ANR)

1 1

3,90

405

400

405 400

400 405

405

365

4,40

Pp = 0,43 x P(1) + 0,9 bar

4 2

3,10

(12)

(12)14

(12)

(12)14

(12)

3,50

(ms)

o / c

415

400

400 415

410

360

415

(ms) =

18 / 18 (a) 8 2 8

18 / 18 (a)

14 / 29 2 8 -0,95 8

25 / 21 2 8 -0,95 8

11 / 11 2 8 -0,95 8

13 / 12 2 8 -0,95 8

17 / 38 2,5 8 -0,95 8

27 / 12 2 8 -0,95 8

min.

(23°C)

(bar)

max.

min.

(bar)

max. (PS)

501 q

2 x 3/2

NC-NO

2 x 3/2

NO-NC

5/2

5/3

15-DIGIT PRODUCT CODE

with impulse

(14)

manual operator

(12)

14 1210 10

4 2

10 1014 12

4 2

14 1010 12

10 1214 10

R501A2BD0M71WF1 R501A2BD0M82LF1 R501A2BD0M84AF1

(12)14

R501A2BA0M71WF1 R501A2BA0M82LF1 R501A2BA0M84AF1

83 (12)

R501A2BC0M71WF1 R501A2BC0M82LF1 R501A2BC0M84AF1

83 (12)

R501A2BF0M71WF1 R501A2BF0M82LF1 R501A2BF0M84AF1

(12)14

R501A2B10M71WF1 R501A2B10M82LF1 R501A2B10M84AF1

(12)

R501A2BN0M71WF1 R501A2BN0M82LF1 R501A2BN0M84AF1

(12)

R501A2B40M71WF1 R501A2B40M82LF1 R501A2B40M84AF1

(12)

R501A2B60M71WF1 R501A2B60M82LF1 R501A2B60M84AF1

(12)

R501A2B70M71WF1 R501A2B70M82LF1 R501A2B70M84AF1

(12)

R501A2B50M71WF1 R501A2B50M82LF1 R501A2B50M84AF1

(12)

AIR QUALITY [ ISO 8573-1 (2010) ]: Level 7.4.4

ATEX 2-22

with maintained

manual operator

40 m

 5 m



without

manual operator

021357946810

6 7

(1)

513178-001513178-001

INSTALLATION AND MAINTENANCE INSTRUCTIONS

INSTRUCTIONS D’INSTALLATION ET DE MAINTENANCE

INBETRIEBNAHME - UND WARTUNGSANLEITUNG INSTRUCCIONES DE PUESTA EN MARCHA Y MANTENIMIENTO INSTRUZIONI DI MESSA IN SERVIZIO E MANUTENZIONE ALGEMENE INSTALLATIE- EN ONDERHOUDSINSTRUCTIES

INSTALLASJONS- OG VEDLIKEHOLDSINSTRUKSER INSTALLATIONS- OCH UNDERHÅLLSINSTRUKTIONER

ASENNUS - JA HUOLTO-OHJEET

INSTALLATIONS - OG VEDLIGEHOLDSANVISNINGER INSTRUÇÕES DE INSTALAÇÃO E MANUTENÇÃO

ȅǻǾīǿǼȈ ȉȅȆȅĬǼȉǾȈǾȈȀǹǿȈȊȃȉǾȇǾȈǾȈ

32.<1<352,167$/$&,$Ò'5ä%8

,16758.&-$0217$ĩ8,.216(5:$&-,

7(/(3Ë7e6,e6.$5%$17$57È6,Ò7087$7Ï

ɂɧɫɬɪɭɤɰɢɹɩɨɭɫɬɚɧɨɜɤɟɢɨɛɫɥɭɠɢɜɚɧɢɸ

599

ATEX

Zone 2

Zones 2-22

SEE

«INSTALLATION AND

MAINTENANCE INSTRUCTIONS»

599

ATEX

ELECTRICAL SUPPLY

ATEX

599 ➠ 501

INSTALLATION AND MAINTENANCE INSTRUCTIONS

EN FR DE ES

IT NL NO SE

FI DK PT GR CZ PL HU RU

513181-001 / B

«INSTALLATION AND

MAINTENANCE INSTRUCTIONS»

INSTRUCTIONS D’INSTALLATION ET DE MAINTENANCE

INBETRIEBNAHME - UND WARTUNGSANLEITUNG

INSTRUCCIONES DE PUESTA EN MARCHA Y MANTENIMIENTO

INSTRUZIONI DI MESSA IN SERVIZIO E MANUTENZIONE

ALGEMENE INSTALLATIE- EN ONDERHOUDSINSTRUCTIES

INSTALLASJONS- OG VEDLIKEHOLDSINSTRUKSER

INSTALLATIONS- OCH UNDERHÅLLSINSTRUKTIONER

ASENNUS - JA HUOLTO-OHJEET

INSTALLATIONS - OG VEDLIGEHOLDSANVISNINGER

INSTRUÇÕES DE INSTALAÇÃO E MANUTENÇÃO

ȅǻǾīǿǼȈ ȉȅȆȅĬǼȉǾȈǾȈȀǹǿȈȊȃȉǾȇǾȈǾȈ

32.<1<352,167$/$&,$Ò'5ä%8

,16758.&-$0217$ĩ8,.216(5:$&-,

7(/(3Ë7e6,e6.$5%$17$57È6,Ò7087$7Ï

ɂɧɫɬɪɭɤɰɢɹɩɨɭɫɬɚɧɨɜɤɟɢɨɛɫɥɭɠɢɜɚɧɢɸ

q ATEX

zone 2 zone 2-22

513179-001 / C

513179-001

SEE

WARNING : POTENTIAL ELECTROSTATIC

CHARGING HAZARD - SEE INSTRUCTIONS

«INSTALLATION AND

MAINTENANCE INSTRUCTIONS»

INSTRUCTIONS D’INSTALLATION ET DE MAINTENANCE

INBETRIEBNAHME - UND WARTUNGSANLEITUNG INSTRUCCIONES DE PUESTA EN MARCHA Y MANTENIMIENTO INSTRUZIONI DI MESSA IN SERVIZIO E MANUTENZIONE ALGEMENE INSTALLATIE- EN ONDERHOUDSINSTRUCTIES

INSTALLASJONS- OG VEDLIKEHOLDSINSTRUKSER INSTALLATIONS- OCH UNDERHÅLLSINSTRUKTIONER

ASENNUS - JA HUOLTO-OHJEET INSTALLATIONS - OG VEDLIGEHOLDSANVISNINGER INSTRUÇÕES DE INSTALAÇÃO E MANUTENÇÃO

ȅǻǾīǿǼȈ ȉȅȆȅĬǼȉǾȈǾȈȀǹǿȈȊȃȉǾȇǾȈǾȈ

32.<1<352,167$/$&,$Ò'5ä%8

,16758.&-$0217$ĩ8,.216(5:$&-,

7(/(3Ë7e6,e6.$5%$17$57È6,Ò7087$7Ï

ɂɧɫɬɪɭɤɰɢɹɩɨɭɫɬɚɧɨɜɤɟɢɨɛɫɥɭɠɢɜɚɧɢɸ

580

ATEX

Zone 2

Zones 2-22

SEE

580

EN FR DE ES IT NL NO SE FI DK PT GR CZ PL HU RU

522652-001 / B



ll 3G Ex nA llC T4 Gc IP65 X

ll 3D Ex tc lllC T85°C Dc IP65 X

Tech. file ref.

SERIAL N°

Tech. file ref.

SERIAL N°

T° amb C

Option Year

T° amb C

Option Year

Max P. = 8 bar

Max P. - 8 bar

WARNING : SPECIFIC CONDITIONS OF USE

- SEE INSTRUCTIONS -

BP17 28111 Luce Cedex France

25 or 37 Pin Sub-D

1-32 Terminal Strip



TABLE 1

25 Pin Sub-D 37 Pin Sub-D

1-32 Terminal Strip

599

19 Pin Round Connector 26 Pin Round Connector

0 1

input modules

580

(1)

DeviceNet

EtherNET/IP

(2)

PROFIBUS-DP

(3)

DeviceNet

(G3)

2 3 4

(1)

580

580 Charm

, PROFIBUS-DP®, CANopen®, PROFINET®, SUB-BUS node, EtherNET/IPTM,

DLR, EtherCAT®, POWERLINK, IO-Link Class A, IO-Link Class B

, PROFINET®, SUB-BUS node, EtherNET/IPTM DLR, EtherCAT®, POWERLINK

, CANopen®, EtherNET/IPTM, DEVICE LOGIX

max. coils

16 22

(2)

/ 32

(2)

/ 32

(2)

/ 32

(2)

/ 32

(2)

/ 32

18 48

WARNING : DO NOT CONNECT OR DISCONNECT

PLUGS AND SOCKETS WHEN ENERGIZED

WARNING : DO NOT CONNECT OR DISCONNECT

PLUGS AND SOCKETS WHEN ENERGIZED

SERIAL N°

Max P. - 8 bar

ll 3G Ex nA llC T4 Gc IP65 X

Option Year

ll 3D Ex tc lllC T85°C Dc IP65 X

Tech. file ref.

T° amb C

- SEE INSTRUCTIONS -

WARNING : SPECIFIC CONDITIONS OF USE

BP17 28111 Luce Cedex France

19 Pin Round Connector

26 Pin Round Connector

(3)

26,4 V max.

 



(3)

Vibration (EN 60068-2-6):

8 9

0,15 mm - 10..60 Hz

Acceleration: 2g - 60..500 Hz

513178-001513178-001

ATEX

G3 ➠ 501

580 ➠ 501



ARM

15-DIGIT PRODUCT CODE

ATEX 2-22

with impulse

with maintained

without

(14)

manual operator

(12)

14 1210 10

2 x 3/2

R501A2BD0M71WF1 R501A2BD0M82LF1 R501A2BD0M84AF1

(12)14

10 1014 12

2 x 3/2

R501A2BA0M71WF1 R501A2BA0M82LF1 R501A2BA0M84AF1

1483(12)

14 1010 12

2 x 3/2

R501A2BC0M71WF1 R501A2BC0M82LF1 R501A2BC0M84AF1

NC-NO

1483(12)

10 1214 10

2 x 3/2

R501A2BF0M71WF1 R501A2BF0M82LF1 R501A2BF0M84AF1

NO-NC

(12)14

R501A2B10M71WF1 R501A2B10M82LF1 R501A2B10M84AF1

83 5

(12)

5/2

R501A2BN0M71WF1 R501A2BN0M82LF1 R501A2BN0M84AF1

(12) 4

R501A2B40M71WF1 R501A2B40M82LF1 R501A2B40M84AF1

(12)

R501A2B60M71WF1 R501A2B60M82LF1 R501A2B60M84AF1

(12)

R501A2B70M71WF1 R501A2B70M82LF1 R501A2B70M84AF1

5/3

83 5

(12)

R501A2B50M71WF1 R501A2B50M82LF1 R501A2B50M84AF1

83 5

(12)

. .

AIR QUALITY [ ISO 8573-1 (2010) ]: Level 7.4.4



65 X

X 5

P c IP6

4 Gc I

IAL

bar

- 8

T85°C D

P ax M

Year

l 3G Ex nA l l

on ti

ref

O l fi

3D Ex tc lllC l

CONDITIONS OF USE

TIONS

anc

T°

STRUC

dex Fr e C

SEE IN

NING : SPECIFIC

1 Luce

WAR

281

40 μm

5 μm

513178-001



Vibration (EN 60068-2-6):

0,15 mm - 10..60 Hz

Acceleration: 2g - 60..500 Hz

Vibration (EN 60068-2-6):

0,15 mm - 10..60 Hz

Acceleration: 2g - 60..500 Hz

10 11

513178-001513178-001

ATEX

external pilot supply

Pp (bar) (14)

P ( bar) (1)

501

internal pilot supply

501

15-DIGIT PRODUCT CODE

ATEX 2-22

with impulse

with maintained

manual operator

14 1210 10

R501A2BD0M71WF1 R501A2BD0M82LF1 R501A2BD0M84AF1

83 (12)14

10 1014 12

R501A2BA0M71WF1 R501A2BA0M82LF1 R501A2BA0M84AF1

1483(12)

14 1010 12

R501A2BC0M71WF1 R501A2BC0M82LF1 R501A2BC0M84AF1

1483(12)

10 1214 10

R501A2BF0M71WF1 R501A2BF0M82LF1 R501A2BF0M84AF1

83 (12)14

R501A2B10M71WF1 R501A2B10M82LF1 R501A2B10M84AF1

(12)

R501A2BN0M71WF1 R501A2BN0M82LF1 R501A2BN0M84AF1

83 (12)

R501A2B40M71WF1 R501A2B40M82LF1 R501A2B40M84AF1

(12)

R501A2B60M71WF1 R501A2B60M82LF1 R501A2B60M84AF1

83 5

(12)

R501A2B70M71WF1 R501A2B70M82LF1 R501A2B70M84AF1

83 5

(12)

R501A2B50M71WF1 R501A2B50M82LF1 R501A2B50M84AF1

83 5

(12)

. .

DLU#TXDOLW\#^#LVR#;8:604#+5343,#`=#Ohyho#:1717

without

manual operator

40 μm

5 μm

513178-001



(14) (12)

2 x 3/2

NC-NO

2 x 3/2

NO-NC

5/2

5/3

P (bar) (1)

items N.m

7,75 ±10% 68.6 ±6.9

F 4 ±10% 35.5 ±3.5

2,65 23.4

Inch.pounds

Gc IP65 X

Max P. - 8 bar

ll 3G Ex nA llC T4

ref

tion Year e l

i f

ll 3D Ex tc lllC T85°C Dc IP65 X

ch.

b C

am T°

: SPECIFIC CONDITIONS OF USE

- SEE INSTRUCTIONS -

WARNING

BP17 28

Cedex France

1 Luce

ll 3G Ex nA llC T4 Gc IP65 X

ll 3D Ex tc lllC T85°C Dc IP65 X

Tech. file ref.

SERIAL N°

Tech. file ref.

SERIAL N°

T° amb C

Option Year

T° amb C

Option Year

Max P. - 8 bar

Max P. = 8 bar

WARNING : SPECIFIC CONDITIONS OF USE

- SEE INSTRUCTIONS -

BP17 28111 Luce Cedex France



12 13

items N.m

(4) (2)

(12) (14)

(5)

0,45

± 10% 4 ±0.4

(3)

(1)

Inch.pounds

513178-001513178-001

ATEX

501

ATEX

501



G (ISO 228/1)

(12)(3)

(1)(4)(5)(14)

(2)

1/8



(12)(3)

(1)(4)(5)(14)

(2)



NPT

1/8



+ RAIL DIN



4 x 6 mm

6 x 8 mm

1/4

5/16

1/4



14 15



+ RAIL DIN

513178-001513178-001

ATEX

501

ACCESSORY

MID STATION SUPPLY AND EXHAUST

DOUBLE Z-Board

1 1



ATEX

PLC software only displays standard non-ATEX part numbers. Use the cross reference table to select the appropriate standard part number

when conﬁ guring an ATEX communication node.. Le logiciel de conﬁ guration de l’automate n’afﬁ che que les codes des composants standard non-ATEX. Lors de la conﬁ guration d’un nœud

de communication ATEX, veuillez utiliser la table de correspondance pour sélectionner le code approprié. Die SPS-Konﬁ gurationssoftware zeigt nur die Artikelnummern der Standardkomponenten ohne ATEX-Zulassung an. Bei der Konﬁ guration

eines ATEX-Kommunikationsknotens verwenden Sie bitte die Querverweistabelle zur Auswahl der richtigen Artikelnummer. El programa de conﬁ guración del autómata solo visualiza los códigos de los componentes standard no-ATEX. Durante la conﬁ guración de

un nodo de comunicación ATEX, utilice el cuadro de correspondencia para seleccionar el código adecuado. Il software PLC visualizza solo i codici articolo non-ATEX. Utilizzare la tabella di riferimento incrociata per selezionare il codice articolo

standard appropriato quando si conﬁ gura un nodo di comunicazione ATEX. PLC-software geeft alleen de standaard onderdeelnummers weer die niet van ATEX afkomstig zijn. Gebruik de kruisverwijzingstabel om het

juiste standaard onderdeelnummer te selecteren bij het conﬁ gureren van een ATEX-communicatieknooppunt. PLC-programvare viser kun standard ikke-ATEX delenumre. Bruk kryssreferansetabellen til å velge riktig standarddelenummer når du

konﬁ gurerer en ATEX kommunikasjonsnode. PLC-programmet visar endast standard icke-ATEX detaljnummer. Använd referenstabellen för att välja rätt standard+detaljnummer när du

konﬁ gurerar en ATEX kommunikationsnod. PLC-ohjelma näyttää ainoastaan standardit, ei-ATEX osanumerot. Käytä ristiviitetaulukkoa valitaksesi oikean standardiosanumeron, kun

määrität ATEX-kommunikaatiotietoelementtiä. PLC-software viser kun standard ikke-ATEX-delnumre. Benyt krydsreferencetabellen til at vælge det passende standarddelnummer, når der

konﬁ gureres et ATEX-kommunikationsknudepunkt. O programa de conﬁ guração do automato apenas visualiza os códigos dos componentes standard não-ATEX. Durante a conﬁ guração de

um nodo de comutação ATEX, utilize o quadro de correspondência para selecionar o código adequado. Το λογισμικό PLC αναγράφει μόνο αριθμούς κοινών εξαρτημάτων μη-ATEX. Χρησιμοποιήστε τον πίνακα διαπαραπομπών για να επιλέξε-

τε τον κατάλληλο αριθμό κοινού εξαρτήματος κατά τη διαμόρφωση κόμβων επικοινωνίας ATEX. Software PLC zobrazuje pouze čísla standardních dílů mimo ATEX. Pro výběr patřičného čísla standardního dílu při konﬁ guraci komunikač-

ního uzlu ATEX použijte tabulku s křížovými odkazy. Oprogramowanie sterownika PLC wyświetla tylko standardowe numery części bez oznaczenia ATEX. W celu wybrania odpowiedniego

standardowego numeru części przy konﬁ gurowaniu węzła komunikacyjnego ATEX należy zastosować tablicę odwołań zewnętrznych. A PLC szoftver csak a szabványos non-ATEX számú alkatrész-számokat jeleníti meg. Egy ATEX kommunikációs csomag konﬁ gurációja

esetén használja a kereszthivatkozásokat tartalmazó táblázatot a megfelelő alkatrész-szám kiválasztásához. Программное обеспечение PLC отображает только стандартные номера деталей не ATEX. Используйте таблицу перекрестных

ссылок, чтобы выбрать подходящий номер стандартных деталей для настройки коммуникационного узла ATEX

PLC бадарламалы жасатамасы стандартты ATEX німіне жатпайтын блшек нмірлерін ана крсетеді. ATEX байланыс тйінін реттеу кезінде тиісті стандарт-

ты блшек нмірін тадау шін айас сілтемелер кестесін пайдаланыыз.

COMMISSIONING

G3 580

ATEX COMMISSIONING

Software

CROSS REFRENCE TABLE G3 GSD code ATEX code

Analog Module

240-349

240-212

IANALOG I/O 5-PIN M12 MODULE - 4 INPUTS - 0-10V DC

➠

240-350

240-214

IANALOG I/O 5-PIN M12 MODULE - 4 INPUTS - 4-20 mA

➠

240-311

240-354

I/O MODULE M12 - RTD TEMPERATURE SENSOR INPUT MODULE

➠

Digital Module

240-343

240-203

TERMINAL STRIP MODULE - 16 INPUTS - PNP

➠

240-204

240-344

TERMINAL STRIP MODULE - 16 INPUTS - NPN

➠

240-345

240-205

DIGITAL I/O 5-PIN M12 MODULE - 16 INPUTS - PNP

➠

240-206

240-346

DIGITAL I/O 5-PIN M12 MODULE - 8 INPUTS - PNP

➠

240-347

240-209

DIGITAL I/O 5-PIN M12 MODULE - 16 INPUTS - NPN

➠

240-348

240-210

DIGITAL I/O 5-PIN M12 MODULE - 8 INPUTS - NPN

➠

G3 Pneumatic Module

508827-003

508827-001

G3 VALVE DRIVER FOR 501/502 (STD)

➠

508827-002

508827-004

G3 VALVE DRIVER FOR 501/502 (DRM / DIN RAIL MOUNTING)

➠

240-331

240-180

DEVICENET

COMMUNICATIONS MODULE (NODE)

➠

240-332

240-181

ETHERNET/IP

COMMUNICATIONS MODULE (NODE)

➠

240-239

240-333

PROFIBUS-DP

COMMUNICATIONS MODULE (NODE) DPV0/DPV1

➠

240-334

240-240

PROFINET

COMMUNICATIONS MODULE (NODE)

➠

240-241

240-335

SUB BUS NODE (DISTRIBUTED NODE)

➠

240-337

240-292

Modbus TCP COMMUNICATIONS MODULE (NODE)

➠

240-340

240-325

EtherNet/IP

DLR COMMUNICATIONS MODULE (NODE)

➠

240-326

240-351

SUB-BUS HUB MODULE

➠

max. coils 501 502

0 1

(G3)

input modules

ATEX COMMISSIONING

580

CROSS REFRENCE TABLE 580 GSD code ATEX code

580 Pneumatic Module

DEVICENETTM COMMUNICATIONS MODULE (NODE)

DEVICENETTM COMMUNICATIONS MODULE (NODE) + DRM

PROFIBUS-DP® COMMUNICATIONS MODULE (NODE) DPV0/DPV1

PROFIBUS-DP® COMMUNICATIONS MODULE (NODE) DPV0/DPV1 + DRM

CANopen® COMMUNICATIONS MODULE (NODE)

CANopen® COMMUNICATIONS MODULE (NODE) + DRM

PROFINET® COMMUNICATIONS MODULE (NODE)

PROFINET® COMMUNICATIONS MODULE (NODE) +DRM

SUB BUS NODE (DISTRIBUTED NODE)

SUB BUS NODE (DISTRIBUTED NODE) + DRM

ETHERNET/IPTM COMMUNICATIONS MODULE (NODE)

ETHERNET/IPTM COMMUNICATIONS MODULE (NODE) + DRM

ETHERNET/IPTM DLR COMMUNICATIONS MODULE (NODE)

ETHERNET/IPTM DLR COMMUNICATIONS MODULE (NODE) + DRM

EtherCAT® COMMUNICATIONS MODULE (NODE)

EtherCAT® COMMUNICATIONS MODULE (NODE) +DRM

POWERLINK COMMUNICATIONS MODULE (NODE)

POWERLINK DLR COMMUNICATIONS MODULE (NODE) + DRM

CHARM COMMUNICATIONS MODULE (NODE)

CHARM COMMUNICATIONS MODULE (NODE) + DRM

IO-Link Class A

IO-Link Class A + DRM

IO-Link Class B

IO-Link Class B + DRM

P580AEDN1010A00➠P580AEDN101071W P580AEDN1010DRM➠P580AEDN1010D45 P580AEPT1010A00➠P580AEPT101071W P580AEPT1010DRM➠P580AEPT1010D45 P580AECO1010A00➠P580AECO101071W P580AECO1010DRM➠P580AECO1010D45 P580AEPN1010A00➠P580AEPN101071W P580AEPN1010DRM➠P580AEPN1010D45 P580AEDS4010A00➠P580AEDS401071W P580AEDS4010DRM➠P580AEDS4010D45 P580AEEP1010A00➠P580AEEP101071W P580AEEP1010DRM➠P580AEEP1010D45 P580AEED1010A00➠P580AEED101071W P580AEED1010DRM➠P580AEED1010D45 P580AEEC1010A00➠P580AEEC101071W P580AEEC1010DRM➠P580AEEC1010D45 P580AEPL1010A00➠P580AEPL101071W P580AEPL1010DRM➠P580AEPL1010D45 P580AECH1010A00➠P580AECH101071W P580AECH1010DRM➠P580AECH1010D45 P580AELM1010A00➠P580AELM101071W P580AELM1010DRM➠P580AELM1010D45 P580AELM2010A00➠P580AELM201071W P580AELM2010DRM➠P580AELM2010D45

Software

240-343

240-203

3 5

16 17

513178-001513178-001

ATEX COMMISSIONING

CROSS REFERENCE TABLE

CROSS REFRENCE TABLE G3 GSD code ATEX code

Analog Module

IANALOG I/O 5-PIN M12 MODULE - 4 INPUTS - 0-10V DC

IANALOG I/O 5-PIN M12 MODULE - 4 INPUTS - 4-20 mA

I/O MODULE M12 - RTD TEMPERATURE SENSOR INPUT MODULE

Digital Module

TERMINAL STRIP MODULE - 16 INPUTS - PNP

TERMINAL STRIP MODULE - 16 INPUTS - NPN

TERMINAL STRIP MODULE - 8 INPUTS - NPN

19 PIN ROUNDS - 16 INPUTS - PNP

DIGITAL I/O 5-PIN M12 MODULE - 16 INPUTS - PNP

DIGITAL I/O 5-PIN M12 MODULE - 8 INPUTS - PNP

DIGITAL I/O 5-PIN M12 MODULE - 16 INPUTS - NPN

DIGITAL I/O 5-PIN M12 MODULE - 8 INPUTS - NPN

G3 Pneumatic Module

G3 VALVE DRIVER FOR 501/502 (STD)

G3 VALVE DRIVER FOR 501/502 (DRM / DIN RAIL MOUNTING)

DEVICENET

ETHERNET/IP

PROFIBUS-DP

PROFINET

SUB BUS NODE (DISTRIBUTED NODE)

CANOPEN

Modbus TCP COMMUNICATIONS MODULE (NODE)

DEVICE LOGIX COMMUNICATIONS MODULE (NODE)

POWERLINK COMMUNICATIONS MODULE (NODE)

EtherCAT

EtherNet/IP

SUB-BUS HUB MODULE

CC-Link IE COMMUNICATIONS MODULE (NODE)

COMMUNICATIONS MODULE (NODE)

COMMUNICATIONS MODULE (NODE) DPV0/DPV1

COMMUNICATIONS MODULE (NODE)

DLR COMMUNICATIONS MODULE (NODE)

240-212 240-214 240-311

240-203 240-204 240-316 240-323 240-205 240-206 240-209 240-210

508827-001 508827-002

240-180 240-181 240-239 240-240 240-241 240-291 240-292 240-293 240-309 240-310 240-325 240-326 240-362

Software

240-349

➠

240-350

➠

240-354

➠

240-343

➠

240-344

➠

240-375

➠

240-376

➠

240-345

➠

240-346

➠

240-347

➠

240-348

➠

508827-003

➠

508827-004

➠

240-331

➠

240-332

➠

240-333

➠

240-334

➠

240-335

➠

240-336

➠

240-337

➠

240-338

➠

240-342

➠

240-339

➠

240-340

➠

240-351

➠

240-368

➠

ATEX COMMISSIONING

CROSS REFERENCE TABLE

CROSS REFRENCE TABLE 580 GSD code ATEX code

580 Pneumatic Module

DEVICENETTM COMMUNICATIONS MODULE (NODE)

DEVICENETTM COMMUNICATIONS MODULE (NODE) + DRM

PROFIBUS-DP® COMMUNICATIONS MODULE (NODE) DPV0/DPV1

PROFIBUS-DP® COMMUNICATIONS MODULE (NODE) DPV0/DPV1 + DRM

CANopen® COMMUNICATIONS MODULE (NODE)

CANopen® COMMUNICATIONS MODULE (NODE) + DRM

PROFINET® COMMUNICATIONS MODULE (NODE)

PROFINET® COMMUNICATIONS MODULE (NODE) +DRM

SUB BUS NODE (DISTRIBUTED NODE)

SUB BUS NODE (DISTRIBUTED NODE) + DRM

ETHERNET/IPTM COMMUNICATIONS MODULE (NODE)

ETHERNET/IPTM COMMUNICATIONS MODULE (NODE) + DRM

ETHERNET/IPTM DLR COMMUNICATIONS MODULE (NODE)

ETHERNET/IPTM DLR COMMUNICATIONS MODULE (NODE) + DRM

EtherCAT® COMMUNICATIONS MODULE (NODE)

EtherCAT® COMMUNICATIONS MODULE (NODE) +DRM

POWERLINK COMMUNICATIONS MODULE (NODE)

POWERLINK DLR COMMUNICATIONS MODULE (NODE) + DRM

CHARM COMMUNICATIONS MODULE (NODE)

CHARM COMMUNICATIONS MODULE (NODE) + DRM

IO-Link Class A

IO-Link Class A + DRM

IO-Link Class B

IO-Link Class B + DRM

580

P580AEDN1010A00 P580AEDN1010DRM P580AEPT1010A00 P580AEPT1010DRM P580AECO1010A00 P580AECO1010DRM P580AEPN1010A00 P580AEPN1010DRM P580AEDS4010A00 P580AEDS4010DRM P580AEEP1010A00 P580AEEP1010DRM P580AEED1010A00 P580AEED1010DRM P580AEEC1010A00 P580AEEC1010DRM P580AEPL1010A00 P580AEPL1010DRM P580AECH1010A00 P580AECH1010DRM P580AELM1010A00 P580AELM1010DRM P580AELM2010A00 P580AELM2010DRM

P580AEDN101071W

➠

P580AEDN1010D45

➠

P580AEPT101071W

➠

P580AEPT1010D45

➠

P580AECO101071W

➠

P580AECO1010D45

➠

P580AEPN101071W

➠

P580AEPN1010D45

➠

P580AEDS401071W

➠

P580AEDS4010D45

➠

P580AEEP101071W

➠

P580AEEP1010D45

➠

P580AEED101071W

➠

P580AEED1010D45

➠

P580AEEC101071W

➠

P580AEEC1010D45

➠

P580AEPL101071W

➠

P580AEPL1010D45

➠

P580AECH101071W

➠

P580AECH1010D45

➠

P580AELM101071W

➠

P580AELM1010D45

➠

P580AELM201071W

➠

P580AELM2010D45

➠

Software

18 19

513178-001513178-001

ATEX

Essential Health and Safety Requirements:

The apparatus is designed in accordance with ATEX Directive and the standards EN 60079-0, EN 60079-15, EN 60079-31 and EN 13463-1. This apparatus is designed to be installed in potentially explosive atmospheres caused by gases, vapours or mists of group II (category 3G) and dusts (category 3D). When operating with an electronic control, refer to the speciﬁ c instructions, installation and maintenance sheet for G3 or 580 ATEX electronics. Otherwise, refer to the speciﬁ c instructions, installation and maintenance sheet for 599 ATEX electrical supply. Make sure that you understand all speciﬁ c conditions of use outlined in the “SPECIAL CONDITIONS FOR SAFE USE” section.

Classiﬁ cation:

II 3G Ex nA IIC T4 Gc IP54 X or IP65 X II 3D Ex tc IIIA or IIIB T85°C Dc IP54 X or

Ex tc IIIC T85°C Dc IP65 X

Classiﬁ cation:

II 3G Ex nA IIC T4 Gc IP54 X

Signiﬁ cation of the letter X: Refer to the special condi-

tions for safe use.

SPECIAL CONDITIONS FOR SAFE USE

The device must be installed in a control cabinet with a protection degree of IP65 or IP54 in conformance with standards EN 60079-0, EN 60079-7 and EN 60079-31.

The device must be installed in a control cabinet with a protection degree of IP54 in accordance with the standards EN 60079-0 and EN 60079-7.

ASCO Numatics components are intended for use according to the technical characteristics speciﬁ ed on the nameplate or in the documentation. The internal temperature of the cabinet may not exceed the minimum temperature of -10°C and maximum of +50°C. It must be constructed to withstand the full range of ambient temperature, as well as the total energy consumption of all installed electrical equipment. Do not disassemble any component of the device except when replacing spare parts. Only replacement with identical ATEX replacement parts is authorized. Otherwise, the manufacturer’s warranty will be invalidated. The speciﬁ cations of IP54 or IP65 must be met when installing the device in the cabinet. All fasteners and external electrical and pneumatic connections must be sealed according to the relevant IP code.

Do not remove plugs from sockets when under

power

The gauge of the protective earth conductor must equal the minimum gauge of the power conductor. Make sure there is an equipotential connection via a cable between the apparatus and the control cabinet. Electrical connections must be secured by qualiﬁ ed personnel in order to ensure that they are not easily loosened or twisted and that the contact pressure of electrical connections remains constant during normal operation.

DESCRIPTION

Gas and dust applications

Gas applications

Gas and dust applications

Gas applications

All plug connectors must be ﬁ tted with retention mechanisms or friction retainers in accordance with EN 60079-15

Max. supply voltage must not exceed 26.4 VDC.

Protection should be applied to limit the supply voltage to 140% of the rated voltage.

Do not exceed the max. number of pilot solenoid valves authorised for the conﬁ gurations (See TABLE 1).

Potential electrostatic charging hazard:

Precautions must be taken to guard against the effects of circulating currents generated by stray magnetic ﬁ elds. Avoid any build-up of electrostatic charges in the apparatus. Use anti-static connecting tubes. Use metal quick-ﬁ t couplings. Prevent any movement of air in the unit. Vibration protection must satisfy EN 60068-2-6:

0.15 mm at 10..60 Hz ; acceleration of 2 g at 60..500 Hz

When using replacement parts:

- Only use spare parts with ATEX codes.

- Adhere strictly to the rules of disassembly and reassembly in the instruction sheet.

- 580 Electronics: After assembling the replacement product, carry out a mass continuity test as described in the instruction sheet of 580 ATEX. The addition of a quick-ﬁ t coupling should also be subject to a mass continuity test.

Attention: failure to respect this replacement procedure will invalidate the entire certiﬁ cate for the entire appliance.

• Connect all the openings in contact with the ﬂ uid.

• Clean the pipes intended to receive the component.

• Be sure to connect the pipes to the correct openings: 1 pressure/2.4: applications/3.5: exhausts. Respect the direction of the ﬂ ow of the ﬂ uid.

• Use only the connection possibilities described.

• Ensure that no foreign body gets into the circuit particularly when sealing the connection.

• Respect the radii of the curvature authorized by the pipes, do not restrict the ﬂ uid’s circulation openings.

• The connecting tubes and elements may not place any strain, torque or constraint on the product.

• Use an appropriate tool and position the wrenches as close as possible to the connection point.

• Respect the recommended torque when tightening the pipe connections.

• The connections should be durable.

In order to prevent material damage or physical injury, do not touch the pilot valve. This may become hot under normal operating conditions. If the pilot valve is easily accessible, the installer must provide a protection device to prevent accidental contact.

CONNECTION

OPERATION

Exigences essentielles en ce qui concerne la sécurité et la santé :

Cet appareil est conçu selon la Directive ATEX et les normes EN 60079-0, EN 60079-15, EN 60079-31 et EN 13463-1. Cet appareil est prévu pour être installé dans des atmosphères potentiellement explosibles, contenant des gaz, vapeurs et brouillards des groupes II (catégorie 3G) et poussières (catégorie 3D). En cas de pilotage par une électronique de commande, se référer à la ﬁ che spéciﬁ que d’instructions, d’installation et d’entretien des électroniques G3 ou 580 ATEX. Sinon, se référer à la ﬁ che spéciﬁ que d’instructions, d’installation et d’entretien de l’alimentation électrique du 599 ATEX. Assurez vous que toutes les conditions spéciﬁ ques d’utilisation déﬁ nies dans le paragraphe «CONDITIONS SPÉCIALES POUR UNE UTILISATION SÛRE» soient bien comprises et appliquées.

Classiﬁ cation:

II 3G Ex nA IIC T4 Gc IP54 X ou IP65 X II 3D Ex tc IIIA ou IIIB T85°C Dc IP54 X ou

Ex tc IIIC T85°C Dc IP65 X

Classiﬁ cation:

II 3G Ex nA IIC T4 Gc IP54 X

Signiﬁ cation de la lettre X : Se reporter aux conditions

spéciales pour une utilisation sûre.

L’appareil doit obligatoirement être installé dans un coffret de commande IP65 ou IP54 conforme aux normes EN 60079-0, 60079-7 et EN 60079-31.

L’appareil doit obligatoirement être installé dans un coffret de commande IP54, conforme aux normes EN 60079-0 et EN 60079-7.

Les composants ASCO Numatics sont conçus pour les domaines de fonctionnement indiqués sur la plaque signalétique ou la documentation. La température interne de l’armoire ne doit pas dépasser la température mini de -10°C et maxi de +50°C. Elle doit être dimensionnée en tenant compte des températures ambiantes mini et maxi, ainsi que de la consommation d’énergie cumulée de l’ensemble des appareils électriques. Ne pas démonter de composant de l’ensemble sauf si ces pièces sont fournies en rechange. Seul le remplacement à l’identique par une pièce de rechange ATEX est autorisé. Dans le cas contraire notre responsabilité de fabricant ne pourra être engagée. Assurer le degré de protection IP54 ou IP65 lors du montage du composant en armoire. Garantir l’étanchéité, par rapport au degré de protection IP, de l’ensemble des ﬁ xations et connexions externes (électriques et pneumatiques).

Ne pas enlever les connecteurs sous tension

La section du câble de mise à la terre doit être égale à la section minimum du câble d’alimentation. Assurez-vous d’une liaison équipotentielle réalisée par l’intermédiaire d’un câble entre l’appareil et le coffret de commande. Les connexions électriques devront être réalisées par un personnel qualiﬁ é de façon à assurer leur ﬁ abilité. La pression de contact des connections électriques doit être maintenue en cours de fonctionnement normal. Les connecteurs électriques enﬁ chables doivent être équipés d’un système de retenue mécanique ou par frottements suivant EN 60079-15.

DESCRIPTION

Applications gaz et poussières

Applications gaz

CONDITIONS SPÉCIALES POUR

UNE UTILISATION SÛRE :

Applications gaz et poussières

Applications gaz

La tension d’alimentation maximale ne doit pas

excéder 26,4 V CC.

Une protection doit être appliquée pour limiter la tension d’alimentation à 140% de la tension nominale.

En fonction des conﬁ gurations, ne pas excéder le nombre maxi d’électrovannes de pilotage autorisé (voir TABLE 1).

Charges électrostatiques potentiellement dan-

gereuses :

Toutes précautions doivent être prises pour protéger contre les effets dus à la présence de courants induits par des champs magnétiques parasites. Eviter l’apparition de charges électrostatiques sur l’appareil. Utiliser des tubes de raccordement antistatiques. Utiliser des raccords rapides en métal. Eviter tout mouvement d’air dans le coffret. Résistance taux vibrations suivant EN 60068-2-6 : 0,15 mm à 10..60 Hz ; accélération de 2 g à 60..500 Hz

En cas d’utilisation de pièces de rechange:

- N’utiliser que des pièces de rechange avec codes ATEX.

- Respecter scrupuleusement la règle de démontage et remontage décrite dans la notice d’instructions.

- Electronique 580 : Après le montage du produit de rechange, procéder à un test de continuité de masse comme décrit dans la notice d’instructions du 580 ATEX. L’ajout d’un raccord rapide doit également faire l’objet d’un test de continuité de masse.

Attention: le non-respect de cette procédure de remplacement invalidera la certiﬁ cation de l’appareil complet.

• Raccorder tous les oriﬁ ces en contact avec le ﬂ uide.

• Nettoyer les canalisations destinées à recevoir le composant.

• Assurez-vous de raccorder la tuyauterie sur les oriﬁ ces adéquats : 1 pression / 2,4 : utilisations / 3,5 : échappements. Respecter le sens de circulation du ﬂ uide.

• Utiliser uniquement les possibilités de raccordement prévues.

• S’assurer qu’aucun corps étranger ne pénètre dans le circuit, notamment lors de la réalisation de l’étanchéité du raccordement.

• Respecter les rayons de courbure autorisés pour les tuyauteries, ne pas restreindre les oriﬁ ces de circulation du ﬂ uide.

• Les tubes et éléments de raccordement ne devront exercer aucun effort, couple ou contrainte sur le produit.

• Utiliser un outillage adapté et placer les clés de serrage aussi près que possible du point de raccordement.

• Respecter les couples préconisés pour le serrage des raccords des tuyauteries.

• Les connexions doivent être réalisées de manière durable.

Pour prévenir d’éventuels dégâts matériels ou aux personnes, ne touchez pas à l’électrovanne de pilotage. Celle-ci peut devenir chaude dans des conditions de fonctionnement normales. Si l’électrovanne de pilotage est facilement accessible, l’installateur doit assurer une protection pour éviter tout contact accidentel.

RACCORDEMENT

EXPLOITATION

20 21

513178-001513178-001

ATEX

Grundlegende Gesundheits- und Sicherheitsanforderungen:

Der Apparat wurde in Übereinstimmung mit der ATEXRichtlinie und den Normen EN 60079-0, EN 60079-15, EN 60079-31 und EN 13463-1 entwickelt. Das Gerät ist für den Einsatz in explosionsfähigen Atmosphären vorgesehen, die durch Gase, Dämpfe oder Nebel der Gruppe II (Kategorie 3G) und Stäube (Kategorie 3D) verursacht werden. Sehen Sie beim Betrieb mit einer elektronischen Steuerung auf dem speziﬁ schen Anleitungs-, Installations- und Wartungsblatt für die G3/580 ATEX-Elektronik nach. Sehen Sie sonst im speziﬁ schen Anleitungs-, Installations- und Wartungsblatt für die 599 ATEX-Stromversorgung nach. Stellen Sie sicher, dass Sie alle speziﬁ schen Gebrauchsbedingungen verstehen, die im Abschnitt „BESONDERE BEDINGUNGEN FÜR DEN SICHEREN EINSATZ“ beschrieben sind.

Anwendungen in gas- und staubhaltigen Umgebungen

Klassiﬁ kation:

II 3G Ex nA IIC T4 Gc IP54 X oder IP65 X II 3D Ex tc IIIA oder IIIB T85°C Dc IP54 X oder

Ex tc IIIC T85°C Dc IP65 X

Anwendungen im gashaltigen Umgebungen

Klassiﬁ kation:

II 3G Ex nA IIC T4 Gc IP54 X

Bedeutung des Buchstaben X: Achten Sie auf die Be-

sondere Bedingungen für den sicheren Einsatz.

BESONDERE BEDINGUNGEN FÜR DEN SICHEREN

Anwendungen in gas- und staubhaltigen Umgebungen

Das Gerät muss in einen Schaltschrank mit der Schutzart IP65 oder IP54 entsprechend den Normen EN 60079-0, EN 60079-7 und EN 60079-31 eingebaut werden.

Anwendungen im gashaltigen Umgebungen

Das Gerät muss in einen Schaltschrank mit der Schutzart IP54 entsprechend den Normen EN 60079-0 und EN 60079-7 eingebaut werden.

Komponenten von ASCO Numatics sind für den Gebrauch unter Bedingungen, die den auf dem Typenschild oder in der Dokumentation angegebenen technischen Daten entsprechen, ausgelegt. Die Temperatur im Inneren des Schaltschranks darf die Mindesttemperatur von -10°C und die maximale Temperatur von +50°C nicht unter- bzw. überschreiten. Der Schaltschrank muss unter Berücksichtigung der minimalen und maximalen Umgebungstemperaturen sowie des kumulierten Energieverbrauchs aller elektrischen Geräte ausgelegt sein. Komponenten sind nicht von der Einheit zu demontieren, außer sie werden als Ersatzteile zum Tausch zur Verfügung gestellt. Es ist nur ein Austausch durch identische ATEXErsatzteile erlaubt. Andernfalls erlischt die Verantwortung des Herstellers. Die Schutzart IP54 oder IP65 ist bei der Montage des Geräts im Schaltschrank zu gewährleisten.Die Dichtheit aller Befestigungen und Außenanschlüsse (sowohl elektrisch als auch pneumatisch) ist gemäß der IP-Schutzart zu gewährleisten.

Stecker nicht unter Spannung trennen.

Der Querschnitt des Schutzleiters muss dem Mindestquerschnitt des Stromversorgungsleiters entsprechen. Stellen Sie sicher, dass eine Spannungsausgleichsverbindung über ein Kabel zwischen dem Apparat und dem Schaltschrank besteht. Die elektrischen Anschlüsse dürfen nur von qualiﬁ ziertem Personal vorgenommen werden, um deren Zuverlässigkeit zu gewährleisten. Der Anpressdruck der elektrischen An-

BESCHREIBUNG

EINSATZ

schlüsse muss bei normalem Betrieb zuverlässig aufrecht erhalten werden. Elektrische Steckverbinder sind mit einer mechanischen Haltevorrichtung bzw. Reibungsverriegelung gemäß EN 60079-15zu versehen.

Die maximale Versorgungsspannung darf 26,4 V DC

nicht überschreiten. Es sollte ein Schutz verwendet werden, um die Versorgungsspannung auf 140 % der Nennspannung zu begrenzen.

Abhängig von der Konﬁ guration darf die maximal zulässige Anzahl an Pilotventilen nicht überschritten werden

(siehe TABLE 1)

Potentielle Gefahr der elektrostatischen Auﬂ adung:

Schutzmaßnahmen zur Abschirmung gegen durch Ströme erzeugte magnetische Störfelder sind zu treffen. Eine elektrische Auﬂ adung des Gerätes ist zu vermeiden. Verwenden Sie antistatische Verbindungsrohre. Verwenden Sie Schnellanschlusskupplungen aus Metall. Verhindern Sie Bewegung von Luft im Gerät. Der Vibrationsschutz muss EN 60068-2-6 erfüllen: 0,15 mm bei 10..60 Hz; Beschleunigung von 2 g bei

60..500 Hz

Bei Verwendung von Ersatzteilen

- Verwenden Sie nur Ersatzteile mit ATEX-Codes.

- Regeln zum Zerlegen und wieder Zusammenbauen im Anleitungsblatt befolgen.

- 580 Elektronik: Nach Zerlegen des Ersatzprodukts eine Massendurchgangsprüfung wie im Anleitungsblatt der 580 ATEX beschrieben durchführen. Bei Hinzufügung einer Schnellanschlusskupplung sollte auch eine Massendurchgangsprüfung erfolgen.

Achtung: Bei Nichtbeachtung dieses Austauschverfahrens wird das gesamte Zertiﬁ kat für das gesamte Gerät ungültig.

• Alle Öffnungen verbinden, die mit der Flüssigkeit in Kontakt sind.

• Rohre, die die Komponente aufnehmen sollen, reinigen.

• Rohre an die richtigen Öffnungen anschließen: 1 Druck/2.4: Anwendungen/3.5: Entlüftungen. Durchﬂ ussrichtung der Flüssigkeit beachten.

• Nur die beschriebenen Anschlussmöglichkeiten verwenden.

• Darauf achten, dass keine Fremdkörper in den Kreislauf gelangen, insbesondere beim Abdichten des Anschlusses.

• Radien der Krümmung beachten, die für die Rohre genehmigt sind, um die Zirkulationsöffnungen der Flüssigkeit nicht einzuschränken.

• Die Verbindungsrohre und -elemente dürfen keine Spannung, Drehmoment oder Einschränkung des Produkts verursachen.

• Ein geeignetes Werkzeug verwenden und den Schlüssel nahe an der Verbindungsstelle ansetzen.

• Beim Anziehen der Rohranschlüsse das empfohlene Drehmoment beachten.

• Die Anschlüsse sollten langlebig sein.

Um Materialschäden oder Verletzungen zu vermeiden, darf das Vorsteuerventil nicht berührt werden. Dieses kann bei normalen Betriebsbedingungen heiß werden. Bei leicht zugänglichem Vorsteuerventil sollte vom Installateur eine Schutzvorrichtung vorgesehen werden, um jegliches versehentliches Berühren zu vermeiden.

22 23

ANSCHLUSS

BETÄTIGUNG

Exigencias esenciales en lo relativo a seguridad y salud :

El aparato está diseñado de acuerdo con la Directiva ATEX y las normas EN 60079-0, EN 60079-15, EN 60079-31 y EN 13463-1. Este aparato esta previsto para ser instalado en atmósferas potencialmente explosivas, que contengan gases, vapores y nieblas de los grupos II (categoría 3G) y polvos (categoría 3D). Si se utiliza con un control electrónico, consulte la hoja especíﬁ ca de instrucciones, instalación y mantenimiento de la electrónica ATEX del G3 o 580. De lo contrario, consulte la hoja especíﬁ ca de instrucciones, instalación y mantenimiento del suministro de energía de ATEX 599. Compruebe que todas las condiciones especíﬁ cas de utilización deﬁ nidas en el párrafo «CONDICIONES ESPECIALES PARA UNA UTILIZACIÓN SEGURA» sean bien entendidas y aplicadas.

Clasiﬁ cación:

II 3G Ex nA IIC T4 Gc IP54 X o IP65 X II 3D Ex tc IIIA o IIIB T85°C Dc IP54 X o

Ex tc IIIC T85°C Dc IP65 X

Clasiﬁ cación:

II 3G Ex nA IIC T4 Gc IP54 X

Signiﬁ cado de la letra X: Consulte las condiciones es-

peciales para una utilización segura.

CONDICIONES ESPECIALES PARA UNA

El aparato debe ser instalado en armario con un grado de protección IP65 o IP54 de acuerdo a las normas EN 60079-0, EN60079-7 y EN 60079-31.

El aparato debe ser instalado en armario con un grado de protección IP54 de acuerdo a las normas EN 60079-0 y EN 60079-7.

Los componentes ASCO Numatics están diseñados para los campos de funcionamiento indicados en la placa de características o la documentación. La temperatura interna del armario no debe sobrepasar la temperatura min. de -10°C y máx. de +50°C. Debe ser dimensionada teniendo en cuenta las temperaturas ambiente mín. y máx., así como el consumo de energía acumulado del conjunto de los aparatos eléctricos. No desmontar componentes del conjunto salvo si estas piezas son suministradas como recambio. Únicamente se autoriza la sustitución por piezas de recambio ATEX idénticas. En el caso contrario no nos podremos comprometer con nuestra responsabilidad de fabricante. Asegurar el grado de protección IP54 o IP65 durante el montaje del componente en armario. Garantizar la estanquidad, con respecto al grado de protección IP, del conjunto de las ﬁ jaciones y conexiones externas (eléctricas y neumáticas).

No soltar nunca los conectores estando bajo

tensión

La sección de cable de toma a tierra debe ser igual a la sección mínima de cable de alimentación. Asegúrese de que haya una conexión equipotencial a través de un cable entre el aparato y el armario de control. Las conexiones eléctricas deberán ser realizadas por personal cualiﬁ cado para asegurar su ﬁ abilidad. La presión de contacto de las conexiones eléctricas debe mantenerse durante el funcionamiento normal. Los conectores eléctricos enchufables deben estar equipados de un sistema de retención mecánico o por

DESCRIPCIÓN

Aplicaciones Gas y Polvo

Aplicaciones Gas

UTILIZACIÓN SEGURA

Aplicaciones Gas y Polvo

Aplicaciones Gas

rozamientos según EN 60079-15.

La tensión máx. no debe exceder 26,4 V CC.

La protección debe aplicarse para limitar la tensión de suministro al 140 % de la tensión nominal.

En función de las conﬁ guraciones, no exceda el número máximo de electroválvulas de pilotaje autorizado (consulte la TABLE 1).

Cargas electrostáticas potencialmente peligrosas:

Se deben tomar la precauciones necesarias para proteger el aparato contra los efectos debidos a la presencia de corrientes inducidas por campos magnéticos parásitos. Evitar la aparición de cargas electrostáticas en el aparato. Utilice tubos de conexión antiestáticos. Utilice acoplamientos metálicos de instalación rápida. Evite cualquier movimiento de aire en la unidad. La protección contra vibración debe cumplir con EN 60068-2-6: 0,15 mm a 10..60 Hz ; aceleración de 2 g a 60..500 Hz

Al utilizar piezas de repuesto:

- Utilice únicamente piezas de recambio con códigos ATEX.

- Cumpla estrictamente las reglas de desmontaje y montaje contenidas en la hoja de instrucciones.

- Electrónica de 580: Después de montar el producto de recambio, realice una prueba de continuidad de masa tal y como se describe en la hoja de instrucciones de ATEX 580. La adición de un acoplamiento de instalación rápida debe someterse también a una prueba de continuidad de masa.

Atención: si no se respeta este procedimiento de sustitución, se invalidará el certiﬁ cado completo de todo el aparato.

•

Conecte todas las aperturas en contacto con el líquido.

• Limpie los tubos destinados a recibir el componente.

• Asegúrese de conectar los tubos a las aperturas correctas: 1 presión/2.4: aplicaciones/3.5: escapes. Respete la dirección del caudal de líquido.

• Utilice únicamente las posibilidades de conexión descritas.

• Asegúrese de que no entren materias extrañas en el circuito, especialmente al sellar la conexión.

• Respete el radio de curvatura autorizado por los tubos, no obstruya las aberturas de circulación de líquido.

• Los tubos y elementos de conexión no deben aplicar tensión, par ni limitación alguna en el producto.

• Utilice una herramienta adecuada y coloque las llaves lo más cerca posible del punto de conexión.

• Al apretar las conexiones del tubo, respete el par recomendado.

• Las conexiones deben ser duraderas.

Para prevenir daños al material o lesiones físicas, no toque la válvula piloto. Esta podría calentarse en condiciones de funcionamiento normal. Si se puede acceder fácilmente a la válvula piloto, el instalador debe proporcionar un dispositivo de protección que impida un contacto accidental.

CONEXIÓN

FUNCIONAMIENTO

513178-001513178-001

ATEX

Requisiti principali di salute e sicurezza:

L’apparato è progettato in conformità alla Direttiva ATEX e alle normative EN 60079-0, EN 60079-15, EN 60079-31 ed EN 13463-1. Questo apparecchio è progettato per essere installato in atmosfere potenzialmente esplosive contenenti gas, vapori o nebbie di gruppo II (categoria 3G) e polveri (categoria 3D). In caso di operazioni con un controllo elettronico, consultare la scheda informativa speciﬁ ca di istruzioni, installazione e manutenzione per le parti elettroniche G3 o 580 ATEX. Altrimenti, far riferimento alla speciﬁ ca scheda di istruzioni, installazione e manutenzione per la fornitura elettrica 599 ATEX. Assicurarsi di aver compreso bene ed applicato tutte le condizioni speciﬁ che di utilizzo descritte nel paragrafo “CONDIZIONI SPECIALI PER L’USO IN SICUREZZA”.

Classiﬁ cazione:

II 3G Ex nA IIC T4 Gc IP54 X o IP65 X II 3D Ex tc IIIA o IIIB T85°C Dc IP54 X o

Ex tc IIIC T85°C Dc IP65 X

Classiﬁ cation:

II 3G Ex nA IIC T4 Gc IP54 X

Signiﬁ cato della lettera X: Consultare le condizioni spe-

ciali per l’uso in sicurezza.

CONDIZIONI SPECIALI PER L’USO IN SICUREZZA:

L’apparecchio deve essere installato in cabine con grado di protezione IP65 o IP54 in conformità agli standard EN 60079-0, EN 60079-7 e EN 60079-31.

L’apparecchio deve essere installato in cabine con grado di protezione IP54 e in conformità agli standard EN 60079-0 e EN 60079-7.

I componenti ASCO Numatics devono essere usati rispettando le caratteristiche tecniche speciﬁ cate sulla targhetta o nella documentazione. La temperatura interna del quadro non deve superare la temperatura minima di -10°C e massima di +50°C. Esso va progettato per resistere all’intera escursione di temperatura ambiente, oltre che al consumo energetico totale di tutte le apparecchiature elettriche installate. Non smontare nessun componente del dispositivo tranne quando si sostituiscono i pezzi di ricambio. È autorizzata solo la sostituzione con identiche parti di ricambio ATEX. In caso contrario, la garanzia del produttore non avrà alcun valore. Quando si installa il dispositivo nel quadro, si devono soddisfare le speciﬁ che delle norme IP54 o IP65. Tutti i ﬁ ssaggi e le connessioni elettriche e pneumatiche esterne devono essere sigillate secondo il codice IP rilevante.

Non rimuovere gli spinotti dalle prese di corrente

se si trovano sotto tensione

La calibrazione del conduttore di terra protettivo deve essere uguale alla calibrazione minima del conduttore di alimentazione. Assicurarsi che sia presente una connessione a potenziale equivalente tramite un cavo sistemato tra l’apparato e l’armadietto di controllo. I collegamenti elettrici devono essere eseguiti da personale qualiﬁ cato per garantire che non si possano staccare o attorcigliare con facilità e che la pressione di contatto dei collegamenti elettrici rimanga costante durante il normale funzionamento. Tutti i connettori degli spinotti devono essere dotati di

DESCRIZIONE

Applicazioni gas e polveri

Gas applications

Applicazioni gas e polveri

Gas applications

meccanismi di bloccaggio o fascette di attrito secondo la norma EN 60079-15

Il voltaggio massimo di alimentazione non deve supera-

re i 26.4 VDC. Si deve applicare una protezione della limitazione della tensione di erogazione al 140% della tensione nominale.

Non superare il numero massimo di elettrovalvole pilota autorizzato per le conﬁ gurazioni (Vedere la TABLE 1).

Rischio potenziale di carica elettrostatica:

E’ necessario adottare delle precauzioni per proteggere contro gli effetti di correnti circolanti generate da campi magnetici diffusi. Evitare qualsiasi accumulo di cariche elettrostatiche nell’apparecchio. Impiegare tubi di raccordo anti-statici. Impiegare accoppiamenti metallici di tipo ‘quick-ﬁ t’. Prevenire qualsiasi ﬂ usso d’aria nell’unità. La protezione per le vibrazioni deve soddisfare la norma EN 60068-2-6: 0,15 mm a 10...60 Hz; accelerazione di 2 g a 60...500 Hz

Quando si utilizzano elementi di sostituzione:

- Utilizzare solo parti di ricambio munite di codici ATEX.

- Osservare strettamente le regole di smontaggio e rimontaggio, quali descritte nella scheda di istruzioni.

- Elettronica 580: Dopo il montaggio dell’elemento di sostituzione, eseguire un test di continuità della massa, quale descritto nella scheda di istruzioni del 580 ATEX. L’aggiunta di un accoppiamento di tipo ‘quick-ﬁ t’ deve anche essere l’oggetto di un test di continuità della connessione alla massa.

Attenzione: la mancanza dell’osservanza di questa procedura di sostituzione renderà non valido l’intero certiﬁ cato del completo apparato.

• Connettere tutte le aperture in contatto del ﬂ uido.

• Pulire i tubi previsti per la ricezione del componente.

• Assicurarsi di connettere le tubazioni alle aperture corrette. 1 pressione / 2.4: applicazioni / 3.5: scarichi. Rispettare la direzione della portata del ﬂ uido.

• Utilizzare soltanto le possibilità di raccordo descritte.

• Assicurarsi che nessun corpo estraneo penetri nel circuito, specie quando si sigilla il raccordo.

• Rispettare i raggi di curvatura autorizzati per le tubazioni e non ostruire le aperture di circolazione del ﬂ uido.

• Le tubazioni di raccordo e i vari elementi non devono indurre alcuno sforzo, coppia o costrizione sul prodotto.

• Utilizzare utensili appropriati e posizionare le chiavi il più vicino possibile al punto di raccordo.

• Rispettare la coppia preconizzata per il serraggio dei raccordi delle tubazioni.

• I raccordi devono essere duraturi.

FUNZIONAMENTO

Allo scopo di prevenire danni ai materiali o lesioni alle persone, non toccare la valvola pilota. Nelle normali condizioni di funzionamento potrebbe divenire molto calda. Se di facile accesso, la valvola pilota deve essere protetta da un dispositivo speciﬁ co per evitare qualsiasi contatto accidentale.

24 25

CONNESSIONE

Fundamentele gezondheidsvoorschriften en veiligheidseisen:

Het apparaat is ontworpen volgens de ATEX-richtlijn en de normen EN 60079-0, EN 60079-15, EN 60079-31 en EN 13463-1. Dit apparaat is ontworpen voor installatie in een potentieel explosieve atmosfeer, veroorzaakt door gassen, dampen of mist van groep II (categorie 3G) en stof (categorie 3D). Zie, bij bediening met een elektronische besturing, het speciﬁ eke instructie-, installatie- en onderhoudsblad voor G3 of 580 ATEX-elektronica. Of raadpleeg het speciﬁ eke instructie-, installatie- en onderhoudsblad voor 599 ATEX elektrische voeding. Verzeker u ervan dat u alle speciﬁ eke gebruiksvoorwaarden beschreven in de sectie “SPECIALE VOORWAARDEN VOOR VEILIG GEBRUIK” BEGRIJPT.

Classiﬁ catie:

II 3G Ex nA IIC T4 Gc IP54 X of IP65 X II 3D Ex tc IIIA of IIIB T85°C Dc IP54 X of

Ex tc IIIC T85°C Dc IP65 X

Classiﬁ catie:

II 3G Ex nA IIC T4 Gc IP54 X

Betekenis van de letter X: Zie de speciale voorwaarden

voor veilig gebruik.

SPECIALE VOORWAARDEN VOOR VEILIG GEBRUIK

Het apparaat moet geïnstalleerd worden in een bedieningskast met een beschermingsgraad IP65 of IP54 volgens de normen EN 60079-0, EN 60079-7 en EN 60079-31.

Het apparaat moet worden geïnstalleerd in een schakelkast met beschermingsgraad IP54 en in overeenstemming met norm EN 60079-0 en EN 60079-7.

ASCO Numatics-componenten mogen uitsluitend toegepast worden binnen de op de naamplaat of in de documentatie aangegeven technische speciﬁ caties. De interne temperatuur van de kast mag de minimum temperatuur van -10°C en de maximum temperatuur van +50°C niet overschrijden. De kast dient zo te worden geconstrueerd dat deze bestand is tegen het volledige bereik van de omgevingstemperatuur, evenals tegen het totale energieverbruik van alle geïnstalleerde elektrische apparatuur. Demonteer geen onderdelen van het apparaat, behalve bij het vervangen van reserveonderdelen. Het mag alleen worden vervangen door identieke vervangende ATEXonderdelen. Anders is de garantie van de fabrikant niet langer geldig. Aan de speciﬁ caties van IP54 of IP65 moet worden voldaan wanneer het apparaat in de kast wordt geïnstalleerd. Alle bevestigingen en externe elektrische en pneumatische aansluitingen dienen te worden afgedicht volgens de relevante IP-code.

Verwijder geen stekers uit lasuiteinden wanneer

de elektriciteit is ingeschakeld

Het vermogen van de beschermende aardleiding moet gelijk zijn aan het minimum vermogen van de voedingsleiding. Zorg ervoor dat er een equipotentiale verbinding is tussen het apparaat en de schakelkast via een kabel. Elektrische aansluitingen moeten door gekwaliﬁ ceerd personeel worden vastgezet om te waarborgen dat ze niet gemakkelijk kunnen losraken of gedraaid raken en dat de contactdruk van de elektrische aansluitingen constant blijft

BESCHRIJVING

Gas- en stoftoepassingen

Gastoepassingen

Gas- en stoftoepassingen

Gastoepassingen

tijdens de normale werking. Alle stekeraansluitingen moeten worden voorzien van retentiemechanismen of frictiehouders volgens EN 60079-15.

Max. voedingsspanning mag 26,4 VDC niet overschrij-

den. Er dient bescherming te worden toegepast om de voedingsspanning te beperken tot 140% van de nominale spanning.

Het maximum aantal stuurmagneetafsluiters dat toegestaan is voor de conﬁ guraties mag niet worden overschreven

(zie TABLE 1)

Potentieel gevaar voor elektrostatische lading:

Er dienen veiligheidsmaatregelen te worden genomen tegen de effecten van circulerende stroom, gegenereerd door losse magnetische velden. Voorkom opbouw van elektrostatische lading in het apparaat. Maak gebruik van anti-statische verbindingsbuizen. Maak gebruik van metalen snelkoppelingen. Voorkom iedere verplaatsing van lucht in de eenheid. Bescherming tegen trillingen moet voldoen aan EN 60068-2-6: 0,15 mm bij 10..60 Hz ; acceleratie van 2 g bij 60..500 Hz

Als u gebruik maakt van vervangende onderde-

len:

- Gebruik alleen reserveonderdelen met ATEX-codes.

- Neem aanwijzingen in het instructieblad voor demontage en montage strikt in acht.

- 580 Elektronica: Voer, na montage van het vervangende product, een massacontinuïteitstest uit zoals beschreven in het instructieblad voor 580 ATEX. De toevoeging van een snelkoppeling moet ook worden onderworpen aan een massacontinuïteitstest.

Let op: als u deze vervangingsprocedure niet in acht neemt komt het hele certiﬁ caat voor het complete apparaat te vervallen.

• Sluit alle openingen aan die in contact komen met de vloeistof.

• Reinig de pijpen die bedoeld zijn om de component te ontvangen.

• Zorg ervoor dat de pijpen worden aangesloten op de juiste openingen: 1 druk/2.4: toepassingen/3.5: uitlaten. Neem de stroomrichting van de vloeistof in acht.

• Maak alleen gebruik van de beschreven aansluitmogelijkheden.

• Zorg ervoor dat er geen vreemde stoffen in het circuit kunnen komen, met name bij het afdichten van de aansluiting.

• Neem de radiussen van de kromming in acht die wordt bepaald door de pijpen, beperk de circulatieopeningen van de vloeistof niet.

• De verbindingsbuizen en elementen mogen geen belasting, torsie of belemmering uitoefenen op het product.

• Gebruik geschikt gereedschap en plaats de moersleutels zo dicht mogelijk bij het aansluitpunt.

• Neem het aanbevolen aandraaimoment in acht bij het aandraaien van de pijpaansluitingen.

• De aansluitingen moeten duurzaam zijn.

Voorkom materiële schade of lichamelijk letsel door de stuurklep niet aan te raken. Ook bij normaal gebruik kan deze heet worden. Als de stuurklep gemakkelijk toegankelijk is, moet de installateur een beveiligingsinrichting voorzien om ongewenst contact te vermijden.

AANSLUITING

WERKING

513178-001513178-001

ATEX

BESKRIVELSE

Viktige helse- og sikkerhetskrav:

Dette apparatet er designet i samsvar med ATEX -direktivet og følgende standarder EN 60079-0, EN 60079-15, EN 60079-31 og EN 13463-1. Apparatet er utformet til installasjon i potensielle eksplosive atmosfærer forårsaket av gasser, damper eller tåke i gruppe II (kategori 3G) og støv (kategori 3D). Ved betjening med en elektronisk kontroll, se det spesiﬁ kke instruksjons-, installasjons- og vedlikeholdets bladet for G3 eller 580 ATEX elektronikk. Se også det spesiﬁ kke bladet for instruksjon, installasjon og vedlikehold for 599 ATEX-strømforsyning. Sørg for at du forstår alle spesiﬁ kke bruksforhold slik de er beskrevet i delen ”SPESIELLE VILKÅR FOR SIKKER BRUK”.

Klassiﬁ sering:

II 3G Ex nA IIC T4 Gc IP54 X eller IP65 X II 3D Ex tc IIIA eller IIIB T85°C Dc IP54 X eller

Klassiﬁ sering:

II 3G Ex nA IIC T4 Gc IP54 X

Betydning av bokstaven X: Se de spesielle vilkår for

sikker bruk.

vernegrad av IP65 eller IP54 i samsvar med standarder EN 60079-0, EN 60079-7 og EN 13463-1.

beskyttelsesgrad av IP54 og i samsvar med standarden EN 60079-0 og EN 60079-7.

ASCO Numatic-komponenter er beregnet på bruk i overenstemmelse med de tekniske karakteregenskapene som er spesiﬁ sert på navneplaten eller i dokumentasjonen. Den innvendige temperaturen i skapet kan ikke være kaldere enn -10°C eller varmere enn +50°C. Det må være konstruert for å tåle hele spekteret med omgivelsestemperaturer, samt det samlede energiforbruket til alt montert elektrisk utstyr. Ingen komponent i enheten kan demonteres, med unntak av skifte av reservedeler. Det er bare tillat å bytte ut deler med identiske ATEX-reservedeler. Enheten må monteres i skapet i henhold til spesiﬁ kasjon IP54 eller IP65. Alle festeanordninger og eksterne elektroog trykkluftskoplinger må være forseglet i henhold til den aktuelle IP-koden.

Dimensjonen på den beskyttende jordledningen må være lik minimumsmålet for strømledningen. Sørg for at det er en ekvipotensial forbindelse, ved bruk av kabling, mellom enheten og kontrollskapet. Elektriske koplinger må være sikret av kvaliﬁ sert personale for å være sikker på at de ikke lett kan løsne eller vris, og at kontakttrykket i de elektriske koplingene holder seg konstant under normal drift. Alle pluggkontakter må være utstyrt med sikringsmekanismer eller friksjonsholdere i samsvar med EN 60079-15

Gass og støv bruksområder

Ex tc IIIC T85°C Dc IP65 X

Gass bruksområder

SPESIELLE VILKÅR FOR SIKKER BRUK

Gass og støv bruksområder

Enheten skal installeres i et automatikkskap med en

Enheten må installeres i et kontrollskap med en

Plugger må ikke tas ut av kontaktene mens de er

strømførende

Gass bruksområder

Maks. nettspenning må ikke overskride 26,4 V likestrøm.

Vern bør brukes for å begrense forsyningsspenningen til 140 % av merkespenningen.

Ikke overstig det maksimale antall pilotsolenoidventiler som er autorisert for konﬁ gurasjonene (se TABLE 1).

Potensiell fare for elektrostatisk ladning:

Det må tas forholdsregler for å verne mot effektene av strøm i lukkede kretser som genereres av spredemagnetfelt. Bruk antistatiske tilkoblingsrør. Bruk hurtigkoblinger i metall. Enhver bevegelse av luft inn i enheten skal unngås. Vibrasjonsvern må tilfredsstille EN 60068-2-6: 0,15 mm ved 10..60 Hz ; akselerasjon på 2 g ved

60..500 Hz

Ved bruk av reservedeler:

- Bruk bare reservedeler med ATEX-koder.

- Reglene for demontering og montering i instruksjonbladet må overholdes nøye.

- 580 Elektronikk: Etter at reserveproduktet er montert skal det utføres en kontinuitetstest av masse som beskrevet i instruksjonsbladet for 580 ATEX. Tilføyelsen av en hurtigkobling skal også være gjenstand for en kontinuitetstest for massen.

Merk: Manglende overholdelse av denne erstatningsprosedyren vil ugyldiggjøre hele sertiﬁ katet for apparatet i sin helhet.

• Koble til alle åpninger som kommer i kontakt med væsken.

• Rengjør rørene som er tiltenkt å motta komponenten.

• Sørg for å koble rørene til de riktige åpningene: 1 trykk/2,4: bruksområder/3,5: eksos. Oppretthold retningen av væskestrømningen.

• Bruk bare de tilkoblingsmuligheter som er beskrevet.

• Forsikre deg om at ingen fremmedlegemer har trengt seg inn i kretsen, spesielt når tilkoblingen forsegles.

• Overhold radiusen til krumningen godkjent av rørene, væskens sirkulasjonsåpninger må ikke forsnevres.

• Tilkoblingsrørene og elementene skal ikke utsette produktet for belastninger, dreiemoment eller begrensninger.

• Bruk et formålstjenlig verktøy og plasser skiftenøklene så nær tilkoblingspunktet som mulig.

• Det anbefalte dreiemomentet skal overholdes når rørtilkoblingene strammes til.

• Tilkoblingene skal være slitesterke.

For å forhindre materielle skader eller personskader, ikke ta på pilotventilen. Denne ventilen kan bli varm under normale driftsforhold. Hvis pilotventilen er lett tilgjengelig må installatøren sette opp en beskyttelsesenhet som forhindrer tilfeldig kontakt.

26 27

TILKOBLING

BRUK

Grundläggande hälso- och säkerhetsföreskrifter:

Enheten är konstruerad i enlighet med ATEX-direktivet och normerna EN 60079-0, EN 60079-15, EN 60079-31 och EN 13463-1. Den här apparaten konstruerad för att installeras i en potentiellt explosiv atmosfär som kan uppstå genom gaser och ånga eller dimma (kategori 3 G) eller damm (kategori 3D). Vid drift med en elektronisk kontroll läser du de speciﬁ ka instruktions-, installations- och underhållsbladen för G3eller 580 ATEX-elektronik. I annat fall läser du de speciﬁ ka instruktions-, installations- och underhållsbladen för 599 ATEX-strömförsörjning. Försäkra dig om att du försår alla användningsvillkor enligt beskrivningen i avsnittet “VILLKOR FÖR SÄKER ANVÄNDNING”.

Klassiﬁ cering:

II 3G Ex nA IIC T4 Gc IP54 X eller IP65 X II 3D Ex tc IIIA eller IIIB T85°C Dc IP54 X eller

Ex tc IIIC T85°C Dc IP65 X

Klassiﬁ cering:

II 3G Ex nA IIC T4 Gc IP54 X

Vad X står för: Läs de särskilda villkor för säker använd-

ning.

VILLKOR FÖR SÄKER ANVÄNDNING

Enheten måste installeras i ett kontrollskåp med skyddsgrad enligt IP65 eller IP54 och i överensstämmelse med standarderna EN 60079-0, EN 60079-7 och EN 60079-31.

Enheten ska installeras i ett kontrollskåp med skyddsgrad IP54 enligt standarden EN 60079-0 och EN 60079-7.

ASCO Numatics-komponenter är enbart avsedda för användning enligt de tekniska egenskaper som speciﬁ cerats på namnplattan eller i dokumentationen. Skåpets invändiga temperatur får inte understiga lägsta temperatur som är -10 °C och högsta temperatur som är +50 °C. Det måste vara konstruerat för att tåla hela intervallet för omgivningstemperatur, samt den totala energiförbrukningen hos all installerad elektrisk utrustning. Demontera ingen av enhetens komponenter utom vid utbyte av reservdelar. Endast utbyte mot identiska ATEXreservdelar är godkänt. I annat fall upphävs tillverkarens garanti. Speciﬁ kationerna i IP54 eller IP65 måste uppfyllas om enheten installeras i ett skåp. Alla fästen och externa elektriska och pneumatiska anslutningar måste tätas enligt relevant IP-kod.

Ta inte bort kontakter från uttag när enheten är

strömsatt

Diagonalytan på jordledarna ska vara lika med minimiKabelarean hos skyddsjordledaren måste vara lika med kraftledarens minsta area. Se till att det ﬁ nns en ekvipotentialanslutning via en kabel mellan enheten och kontrollskåpet. Elektriska anslutningar måste säkras av behörig personal i syfte att se till att de inte lätt lossnar eller vrids och att kontakttrycket hos elektriska anslutningar är konstant under normal drift. Alla kontakter måste monteras med fästmekanismer eller friktionsfästen enligt EN 60079-15

BESKRIVNING

Gas- och dammtillämpningar

Gastillämpningar

Gas- och dammtillämpningar

Gastillämpningar

Max. matarspänning får inte överstiga 26,4 V DC.

Skydd ska användas för att begränsa matarspänningen till 140 % av märkspänningen.

Överskrid inte det maximala antalet pilot-solenoidventiler som är godkänt för uppställningarna (se TABLE 1).

Potentiell risk för elektrostatisk laddning:

Säkerhetsåtgärder måste vidtas för att skydda mot effekterna av cirkulerande strömmar som alstras av magnetiska läckfält. Undvik uppbyggnad av elektrostatisk laddning i apparaten. Använd antistatiska anslutningsslangar. Använd snabbkopplingar av metall. Förhindra alla luftrörelser i enheten. Vibrationsskyddet måste uppfylla EN 60068-2-6: 0,15 mm vid 10-60 Hz, 2 g acceleration vid 60-500 Hz

Vid användning av reservdelar:

- Använd endast reservdelar med ATEX-koder.

- Följ noggrant instruktionerna för demontering och montering.

- 580 Elektronik: När ersättningsprodukten har monterats ska ett masskontinuitetstest utföras enligt beskrivningen i instruktionsbladet till 580 ATEX. Efter tillägg av en snabbkoppling ska ett masskontinuitetstest utföras.

Observera: Om denna utbytesprocedur inte följs ogiltigförklaras certiﬁ eringen för hela anordningen.

• Anslut alla öppningar som står i kontakt med vätskan.

• Rengör insidan av de ledningar som ska ta emot komponenten.

• Se till att ansluta ledningarna till rätt öppningar: 1 tryck/2, 4: applikationer 3, 5: utblåsningar. Observera vätskans ﬂ ödesriktning.

• Använd endast de anslutningsmöjligheter som beskrivs.

• Se till att inga främmande föremål kommer in i kretsen, särskilt när anslutningen tätas.

• Underskrid inte den tillåtna radien för krökning av rören. Stryp inte vätskans cirkulationsöppningar.

• Anslutningsslangarna och elementen får inte applicera någon belastning, något vridmoment på produkten eller begränsa den på något sätt.

• Använd rätt redskap och placera skruvnycklarna så nära anslutningspunkten som möjligt.

• Respektera det rekommenderade vridmomentet när du drar åt röranslutningarna.

• Anslutningarna ska vara hållbara.

För att hindra materialskador eller fysiska skador, rör inte pilotventilen. Den kan bli varm under normala driftförhållanden. Om pilotventilen är lätt att komma åt ska installatören förse den med skydd mot oavsiktlig kontakt.

ANSLUTNING

OPERATION

513178-001513178-001

ATEX

Tärkeimmät terveys- ja turvallisuusvaatimukset:

Laite on suunniteltu ATEX-direktiivin ja standardien EN 60079-0, EN 60079-15, EN 60079-31 ja EN 13463-1 mukaisesti. Tämä laite on suunniteltu asennettavaksi ryhmän II kaasujen, höyryjen tai sumujen (kategoria 3G) sekä pölyjen (kategoria 3D) vuoksi mahdollisesti räjähdysalttiisiin ympäristöihin. Kun käyttö tapahtuu elektronisella ohjaimella, tutustu G3- tai 580 ATEX -elektroniikan asianmukaiseen ohje-, asennusja huoltolomakkeeseen. Tutustu muussa tapauksessa 599 ATEX -virtalähteen asianmukaiseen ohje-, asennus- ja huoltolomakkeeseen. Varmista, että ymmärrät kaikki jaksossa ”TURVALLISET KÄYTTÖOLOSUHTEET” selostetut erityisehdot.

Luokitus:

II 3G Ex nA IIC T4 Gc IP54 X tai IP65 X II 3D Ex tc IIIA tai IIIB T85°C Dc IP54 X tai

Ex tc IIIC T85°C Dc IP65 X

Luokitus:

II 3G Ex nA IIC T4 Gc IP54 X

X-kirjaimen merkitys: Käytön erityisehdot: Katso kohta turvalliset käyttöolo-

suhteet.

TURVALLISET KÄYTTÖOLOSUHTEET

Laite on asennettava suojausluokan IP65 tai IP54 mukaiseen ohjauskaappiin standardien EN 60079-0 ja EN 60079-31. EN 60079-7 ja EN 60079-31

Laite on asennettava suojausluokan IP54 mukaiseen ohjauskaappiin standardien EN 60079-0 ja EN 60079-7.

ASCO Numaticsin osat on tarkoitettu käytettäviksi ainoastaan tyyppikilvessä tai dokumentaatiossa määriteltyjen teknisten ominaisuuksien rajoissa. Kaapin sisäinen lämpötila ei saa ylittää –10 °C:n minimilämpötilaa ja +50 °C:n maksimilämpötilaa. Sen rakenteen on kestettävä ympäristön koko lämpötila-alue sekä kaikkien asennettujen sähkölaitteiden kokonaisenergiankulutus. Laitteen mitään rakenneosaa ei saa purkaa muuta kuin varaosia vaihdettaessa. Ainoastaan vaihtaminen samanlaisiin ATEX-varaosiin on luvallista. Muussa tapauksessa valmistajan takuu mitätöidään. IP54- tai IP65-määräysten on täytyttävä, kun laite asennetaan kaappiin. Kaikki kiinnikkeet ja ulkoiset sähkö- ja paineilmaliitännät on sinetöitävä asianomaisen IP-koodin mukaan.

Älä irrota tulppia pistokkeista, kun virta on päällä.

Suojamaadoitusjohtimen läpimitan on oltava sama kuin virtajohtimen minimi läpimitta. Varmista, että laitteen ja ohjauskaapin välillä on kaapelin avulla toteutettu tasapotentiaalinen liitos. Asiantuntijoiden on varmistettava, että sähköliitokset eivät irtoa tai kierry ja että sähköliitosten puristusvoima pysyy vakiona normaalikäytössä. Kaikki pistokeliittimet on varustettava pidätinmekanismeilla tai kitkapidättimillä standardin EN 60079-15 mukaan.

Maks. syöttöjännite ei saa ylittää 26,4 VDC.

Syöttöjännite on rajoitettava suojatoimella 140 %:iin nimellisjännitteestä.

Älä ylitä kokoonpanoille sallittujen ohjainsolenoi-

KUVAUS

Kaasu- ja pölysovellukset

Kaasusovellukset

Kaasu- ja pölysovellukset

Kaasusovellukset

diventtiilien enimmäislukumäärää (ks. TABLE 1).

Sähköstaattisen latauksen vaara:

On ryhdyttävä varotoimiin magneettisten hajakenttien aiheuttamien pyörrevirtojen aiheuttamia vaikutuksia vastaan. Vältä sähköstaattisten varausten muodostuminen laitteeseen. Käytä antistaattisia liitosputkia. Käytä metallisia pikaliittimiä. Estä ilman liikkuminen laitteen sisällä. Tärinäsuojan on täytettävä standardin EN 60068-2-6 vaatimukset: 0,15 mm 10...60 Hz:llä; 2 g:n kiihtyvyys 60...500 Hz:llä

Varaosia käytettäessä:

- Käytä ainoastaan ATEX-koodeilla varustettuja osia.

- Noudata ehdottomasti ohjeessa mainittuja irrottamisja uudelleenasennussääntöjä.

- 580 Elektroniikka: Tee varaosan asennuksen jälkeen 580 ATEXin ohjeessa selostettu massajatkuvuustesti. Pikaliittimen lisäämisen yhteydessä on myös tehtävä massajatkuvuustesti.

Huomaa: Tämän vaihtomenetelmän noudattamatta jättäminen aiheuttaa koko laitteen sertiﬁ oinnin raukeamisen.

• Tee liitännät kaikkiin nesteen kanssa kosketuksiin joutuviin aukkoihin.

• Puhdista putket, joihin osa on tarkoitus liittää.

• Varmista, että putket liitetään oikeisiin aukkoihin: 1 paine/2.4: sovellukset/3.5: poistoaukot. Huomioi nesteen virtaussuunta.

• Käytä ainoastaan kuvattuja liitäntämahdollisuuksia.

• Varmista etenkin liitännän tiivistämisen yhteydessä, ettei putkistoon pääse vieraita esineitä.

• Huomioi putkien sallimat kaarevuussäteet, älä rajoita nestekierron aukkoja.

• Liitosputket ja -osat eivät saa tuoda tuotteeseen jännitystä, vääntöä tai rajoituksia.

• Käytä asianmukaista työkalua, ja sijoita vääntöavaimet mahdollisimman lähelle liitoskohtaa.

• Noudata putkiliitoksia kiristäessäsi vääntömomenttisuositusta.

• Liitäntöjen tulee olla kestäviä.

Materiaalivaurioiden ja fyysisten vahinkojen välttämiseksi ohjausventtiiliin ei saa koskea. Se voi kuumentua normaaleissa käyttöolosuhteissa. Jos ohjausventtiiliin pääsee helposti käsiksi, on asentajan asennettava suojalaite satunnaisten kosketusten estämiseksi.

28 29

KYTKENTÃ

KÃYTTÖ

Vigtige helbreds- og sikkerhedskrav:

Apparatet er designet i henhold til ATEX-direktivet og standarderne EN 60079-0, EN 60079-15, EN 60079-31 og EN 13463-1. Dette apparat er designet til installation i potentielt eksplosive atmosfærer forårsaget af gasser, dampe eller tåger af grupperne II (kategori 3G) og støv (kategori 3D). Når der anvendes en elektronisk kontrol, henvises der til den speciﬁ kke betjenings-, monterings- og vedligeholdelsesvejledning for G3 eller 580 ATEX-elektronik. Ellers henvises der til den speciﬁ kke betjenings-, monterings- og vedligeholdelsesvejledning for 599 ATEX-elforsyning. Sørg for, at du forstår alle de speciﬁ kke brugsomstændigheder, der er angivet i afsnittet ”SÆRLIGE KRAV FOR SIKKER BRUG”.

Anvendelse i forbindelse med gas og støv

Klassiﬁ kation:

II 3G Ex nA IIC T4 Gc IP54 X eller IP65 X II 3D Ex tc IIIA eller IIIB T85°C Dc IP54 X eller

Ex tc IIIC T85°C Dc IP65 X

Anvendelse i forbindelse med gas

Klassiﬁ kation:

II 3G Ex nA IIC T4 Gc IP54 X

Betydning af bogstavet X: Der henvises til de særlige

krav for sikker brug.

SÆRLIGE KRAV FOR SIKKER BRUG

Anvendelse i forbindelse med gas og støv

Enheden skal installeres i kontrolkabinettet med en beskyttelsesgrad på IP65 eller IP54 i overensstemmelse med standarderne EN 60079-0, EN 60079-7 og EN 60079-31

Anvendelse i forbindelse med gas

Enheden skal være installeret i et kontrolkabinet med en beskyttelsesgrad på IP54 og være overensstemmende med standarden EN 60079-0 ja EN 60079-7.

ASCO Numatics-komponenter er kun beregnet til brug under de tekniske vilkår, der er beskrevet på typepladen eller i dokumentationen. Den interne temperatur i skabet skal ligge inden for et temperaturområde på fra -10 °C til +50 °C. Skabet skal være konstrueret til at modstå den fulde variation i omgivelsernes temperatur såvel som det samlede energiforbrug for alt installeret elektriske udstyr. Adskil ikke nogen del af enheden, undtagen når der udskiftes reservedele. Det er kun tilladt at udføre udskiftninger med identiske ATEX-reservedele. I modsat fald vil producentens reklamationsret miste sin gyldighed. Speciﬁ kationerne i IP54 og IP56 skal opfyldes, når enheden installeres i skabet. Alt fastgørelsesmateriale og alle eksterne elektriske og pneumatiske forbindelser skal forsegles i henhold til den relevante IP-kode.

Fjern ikke stik fra stikdåser, når strømmen er slut-

tet til

Jordforbindelsens diameter skal være lige så stor som det strømførende kabels minimumdiameter. Kontroller, at der er en ækvipotential forbindelse via et kabel mellem apparatet og kontrolskabet. Elektriske forbindelser skal fastgøres af kvaliﬁ ceret personale for at sikre, at de ikke uden videre kan gå løs eller sno sig, og at de elektriske forbindelsers kontakttryk forbliver konstant under normal drift. Alle stikforbindelser skal være monteret med fastholdelsesmekanismer eller friktionsholdere i overensstemmelse med EN 60079-15.

BESKRIVELSE

Den maksimale forsyningsspænding må ikke overstige

26,4 V DC.

Der bør anvendes beskyttelse, så strømforsyningen begrænses til 140 % af den angivne spænding.

Overskrid ikke det maksimale antal styresolenoideventiler, der er godkendt til konﬁ gurationerne (se TABLE 1).

Fare som følge af mulig elektrostatisk ladning:

Der skal tages forholdsregler til beskyttelse imod virkningerne af cirkulationsstrømme genereret af vagabonderende magnetfelter. Undgå opbygning af elektrostatiske ladninger i apparatet. Anvend antistatiske forbindelsesrør. Brug hurtigkoblinger af metal. Sørg for, at der ikke kan ske luftbevægelse i enheden. Vibrationsbeskyttelsen skal opfylde EN 60068-2-6: 0,5 mm ved..60 Hz ; acceleration på 2 g ved 60..500 Hz

Når der anvendes reservedele:

- Anvend kun reservedele med ATEX-koder.

- Overhold nøje anvisningerne for adskillelse og samling i betjeningsvejledningen.

- 580 Elektronik: Efter samling af udskiftningsproduktet udføres en jordkontinuitetstest som beskrevet i betjeningsvejledningen til 580 ATEX. Hvis der tilføjes en hurtigkobling, skal denne gennemgå en jordkontinuitetstest.

OBS: Hvis denne udskiftningsprocedure ikke følges, vil gyldigheden af hele certiﬁ katet for hele apparatet bortfalde.

• Tilslut alle åbninger, der er i kontakt med væsken.

• Rengør de rør, der skal anvendes sammen med komponenten.

• Sørg for at slutte rørene til de rette porte: 1 tryk/2.4: applikationer/3.5: udløb. Overhold mediets gennemstrømningsretning.

• Benyt kun de beskrevne tilslutningsmuligheder.

• Sørg for, at der ikke kommer fremmedlegemer ind i kredsløbet, især når forbindelsen forsegles.

• Overhold rørenes krumningsradier, og bloker ikke mediets cirkulationsåbninger.

• Forbindelsesrør og -elementer må ikke udøve nogen form for kraft, vridning eller stræk på apparatet.

• Brug passende værktøj, og placer nøglerne så tæt på forbindelsesstedet som muligt.

• Overhold det anbefalede moment ved stramningen af rørforbindelserne.

• Forbindelserne skal kunne holde.

Berør ikke pilotventilen for at undgå materielle skader eller personskader. Den kan blive meget varm under normale driftsbetingelser. Hvis der er let adgang til pilotventilen, skal installatøren sørge for en beskyttelsesanordning for at forhindre utilsigtet kontakt.

TILSLUTNING

DRIFT

513178-001513178-001

Exigências essenciais no que diz respeito à segurança e à saúde:

O equipamento foi concebido de acordo com a Diretiva ATEX e as normas EN 60079-0, EN 60079-15, EN 60079-31 e EN 13463-1. Este aparelho está previsto para ser instalado em atmosferas potencialmente explosivas que contenham gases, vapores e névoas dos grupos II (categoria 3G) e poeiras (categoria 3D). Quando utilizar um controlo eletrónico, consulte a folha de instruções, instalação e manutenção especíﬁ ca para a eletrónica ATEX do G3 ou 580 . Caso contrário, consulte a folha de instruções, instalação e manutenção especíﬁ ca relativa à alimentação elétrica do 599 ATEX. Assegurar que todas as condições especíﬁ cas de utilização deﬁ nidas no parágrafo «CONDIÇÕES ESPECIAIS PARA UTILIZAÇÃO SEGURA» sejam bem compreendidas e aplicadas.

Classiﬁ cação:

II 3G Ex nA IIC T4 Gc IP54 X ou IP65 X II 3D Ex tc IIIA ou IIIB T85°C Dc IP54 X ou

Ex tc IIIC T85°C Dc IP65 X

Classiﬁ cação:

II 3G Ex nA IIC T4 Gc IP54 X

Signiﬁ cado da letra X: Consulte as condições especiais

para utilização segura.

CONDIÇÕES ESPECIAIS PARA UTILIZAÇÃO SEGU-

Condições especiais para uma utilização segura: O aparelho deve ser obrigatoriamente instalado no armário de comando IP65 ou IP54 conforme as normas EN 60079-0, EN 60079-7 e EN 60079-31.

O aparelho deve ser instalado num armário IP54 e estar em conformidade com as normas EN 60079-0 e EN 60079-7.

Os componentes ASCO Numatics são concebidos para os domínios de funcionamento indicados na placa sinalética ou documentação. A temperatura interna do armário não deve exceder a temperatura mín. de -10°C e a máx. de +50°C. Deve ser dimensionada tendo em conta as temperaturas ambiente mín. e máx., assim como o consumo de energia acumulada do conjunto de aparelhos elétricos. Não desmontar nenhum componente do aparelho exceto quando são permitidas peças de substituição. Só pode utilizar peças sobresselentes ATEX idênticas. Caso contrário, o fabricante não se responsabilizará. Assegurar o grau de proteção IP54 ou IP65 quando for montado o aparelho no armário. Garantir a estanquidade, em relação ao grau de proteção IP, do conjunto das ﬁ xações e conexões externas (elétricas e pneumáticas).

Não retirar os conetores sob tensão

A secção do cabo de ligação à terra deve ser igual à secção mínima do cabo de alimentação. Certiﬁ que-se de que existe uma ligação equipotencial através de um cabo entre o equipamento e o armário de controlo. As conexões eléctricas deverão ser realizadas por pessoal qualiﬁ cado de modo a assegurar a sua ﬁ abilidade. A pressão de contacto das conexões elétricas deve ser mantida no curso do funcionamento normal. Os conetores elétricos conectáveis devem estar equipados de um sistema de retenção mecânico ou por fric-

DESCRIÇÃO

Aplicações gás e poeiras

Aplicações gás

Aplicações gás e poeiras

Aplicações gás

ATEX

ções de acordo com EN 60079-15

Tensão de alimentação máx. não deve exceder

26,4 V CC

Deve aplicar a proteção para limitar a tensão de alimentação a 140% da tensão nominal.

Em função das conﬁ gurações, não exceda o número máximo de eletroválvulas de pilotagem autorizadas (ver TABLE 1).

Cargas eletroestáticas potencialmente perigosas:

Todas as precauções devem ser tomadas em consideração para a proteção contra os efeitos que ocorrem devido à presença de correntes induzidas por campos magnéticos parasitas. Evitar o surgimento de cargas eletroestáticas no aparelho. Utilize tubos de ligação antiestáticos. Utilize uniões metálicas de encaixe rápido. Impeça qualquer movimento de ar na unidade. A proteção de vibração tem de cumprir a EN 60068-2-6:

0.15 mm a 10..60 Hz ; aceleração de 2 g a 60..500 Hz

Quando utilizar peças sobresselentes:

- Utilize apenas peças sobresselentes com códigos ATEX.

- Cumpra rigorosamente as regras de desmontagem e de montagem descritas na folha de instruções.

- Eletrónica 580: Depois de montar o produto sobresselente, efetue um teste de continuidade de massa conforme descrito na folha de instruções do ATEX

580. A instalação da união de encaixe rápido também deve estar sujeita a um teste de continuidade de massa.

Atenção: o incumprimento deste procedimento de substituição invalida o certiﬁ cado completo para todo o equipamento.

• Ligue todas as aberturas em contacto com ﬂ uido.

• Limpe os tubos destinados a receber o componente.

• Certiﬁ que-se de que liga os tubos às aberturas corretas: 1 pressão/2.4: aplicações/3.5: escapes. Respeite a direção do caudal do ﬂ uido.

• Utilize apenas as possibilidades de ligações descritas.

• Certiﬁ que-se de que nenhum corpo estranho entra no circuito, em especial, quando vedar a ligação.

• Respeite o raio da curvatura autorizado pelos tubos, não limite as aberturas de circulação dos ﬂ uidos.

• Os elementos e os tubos de ligação não podem colocar nenhuma tensão, aperto ou limitação no produto.

• Utilize uma ferramenta adequada ou posicione as chaves o mais perto possível do ponto de ligação.

• Respeite o binário recomendado quando apertar as ligações dos tubos.

• As ligações devem ser duráveis.

Para evitar danos materiais ou lesões, não toque na válvula de comando. Pode ﬁ car quente em condições de funcionamento normais. Se a válvula de comando for facilmente acessível, o técnico de instalação deve protegê-la para evitar qualquer contacto acidental.

30 31

LIGAÇÃO

FUNCIONAMENTO

Ουσιαστικές απαιτήσεις υγιεινής και ασφάλειας:

Η συσκευή είναι σχεδιασμένη σύμφωνα με την Οδηγία ATEX και τα πρότυπα EN 60079-0, EN 60079-15, EN 60079-31 και EN 13463-1. Αυτή η συσκευή είναι σχεδιασμένη για εγκατάσταση σε δυνητικά εκρηκτικό περιβάλλον αερίων, αναθυμιάσεων ή νέφους της ομάδας II (κατηγορία 3G) και σκόνης (κατηγορία 3D). Κατά το χειρισμό με ηλεκτρονικό χειριστήριο, συμβουλευθείτε το ειδικό έντυπο οδηγιών, εγκατάστασης και συντήρησης για τα ηλεκτρονικά του G3 ή 580 ATEX. Διαφορετικά, συμβουλευθείτε το ειδικό έντυπο οδηγιών, εγκατάστασης και συντήρησης για το τροφοδοτικό 599 ATEX. Βεβαιωθείτε ότι έχετε κατανοήσει όλες τις συναφείς συνθήκες χρήσης που σκιαγραφούνται στην ενότητα “ ΑΣΦΑΛΟΥΣ ΧΡΗΣΗΣ

Κατηγορία

II 3G Ex nA IIC T4 Gc IP54 X και IP65 X II 3D Ex tc IIIA και IIIB T85°C Dc IP54 X και

Ex tc IIIC T85°C Dc IP65 X

Κατηγορία

II 3G Ex nA IIC T4 Gc IP54 X

Σημασία του χαρακτήρα X: Συμβουλευθείτε τις ασφαλούς χρήσης

ΕΙΔΙΚΟΙ ΟΡΟΙ ΑΣΦΑΛΟΥΣ ΧΡΗΣΗΣ

Η εγκατάσταση της συσκευής θα πρέπει να γίνει σε

ερμάριο ελέγχου με βαθμό προστασίας IP65 ή IP54, σε συμμόρφωση με τα πρότυπα EN 60079-0, EN 60079-7 και EN 60079-31.

Η εγκατάσταση της συσκευής θα πρέπει να γίνει σε ερμάριο ελέγχου με βαθμό προστασίας IP54 και σε συμμόρφωση με το πρότυπο EN 60079-0 και

Τα εξαρτήματα ASCO Numatics προορίζονται για χρήση σύμφωνα με τα τεχνικά χαρακτηριστικά που αναγράφονται στην πινακίδα ή στα συνοδευτικά τους έγγραφα. Η εσωτερική θερμοκρασία του ερμαρίου δεν πρέπει να υπερβαίνει την ελάχιστη θερμοκρασία των -10°C και τη μέγιστη των +50°C. Θα πρέπει να έχει κατασκευαστεί έτσι ώστε να αντέχει το πλήρες εύρος της θερμοκρασίας περιβάλλοντος, καθώς και τη συνολική κατανάλωση ρεύματος όλου του εγκατεστημένου ηλεκτρικού εξοπλισμού. Δεν επιτρέπεται η αποσυναρμολόγηση εξαρτημάτων της συσκευής με εξαίρεση την αντικατάσταση ανταλλακτικών

αντικατάσταση μόνο με ανταλλακτικά του ίδιου ακριβώς ATEX.

ρετική περίπτωση, η εγγύηση του κατασκευαστή καθίσταται άκυρη. Κατά την τοποθέτηση της συσκευής εντός του ερμαρίου θα πρέπει να τηρούνται οι προδιαγραφές IP54 ή IP65. Όλα τα κλείστρα και οι εξωτερικές ηλεκτρικές και πνευματικές συνδέσεις πρέπει να στεγανοποιούνται σύμφωνα με τον σχετικό κώδικα IP.

Να μην αφαιρούνται τα βύσματα από τις πρίζες όσο αυτές

βρίσκονται υπό τάση

Η διατομή του αγωγού της προστατευτικής γείωσης θα πρέΗ διατομή του αγωγού προστατευτικής γείωσης πρέπει να ισούται με την ελάχιστη διατομή του αγωγού ρεύματος. Φροντίστε να υπάρχει ισοδυναμική σύνδεση μέσω καλωδίου μεταξύ της συσκευής και του ερμαρίου ελέγχου. Οι ηλεκτρικές συνδέσεις πρέπει να στερεώνονται από καταρτισμένο προσωπικό ούτως ώστε αφενός να μην χαλαρώνουν ούτε να συστρέφονται εύκολα και αφετέρου η πίεση επαφής των ηλεκτρικών συνδέσεων να παραμένει σταθερή υπό ομαλές συνθήκες λειτουργίας. Όλοι οι ακροδέκτες σύνδεσης πρέπει να εξοπλίζονται με μηχανισμούς συγκράτησης ή συγκρατητήρες τριβής σύμφωνα με το EN 60079-15

ΠΕΡΙΓΡΑΦΗ

”.

   

 

   

 

. Παρέχεται έγκριση για

ΕΙΔΙΚΟΙ ΟΡΟΙ

Ειδικοί όροι

EN 60079-7.

Σε διαφο-

ATEX

Η μέγιστη τάση τροφοδοσίας δεν πρέπει να υπερβαίνει τα

26,4 VDC.

Θα πρέπει να εφαρμόζεται προστασία για τον περιορισμό της τάσης παροχής στο 140% της ονομαστικής τάσης.

Να μην υπερβαίνετε τον μέγιστο δυνατό αριθμό πιλοτικών ηλεκτροβαλβίδων που έχουν εγκριθεί για τις διαμορφώσεις (βλ. TABLE 1)

Πρέπει να λαμβάνονται προφυλάξεις έναντι κάθε φαινομένου λόγω της παρουσίας κυκλοφορούντων ρευμάτων που παράγονται από τυχαία μαγνητικά πεδία. Να αποφεύγεται η συγκέντρωση ηλεκτροστατικών φορτίων στη συσκευή. Να χρησιμοποιείτε αντιστατικούς σωλήνες σύνδεσης. Να χρησιμοποιείτε μεταλλικούς ταχυσυνδέσμους. Να αποφεύγονται οι μετακινήσεις αέρα εντός της μονάδας. Η αντικραδασμική προστασία πρέπει να πληροί τις προδιαγραφές του EN 60068-2-6: 0,15 mm στα 10..60 Hz, επιτάχυνση 2 g στα 60..500 Hz

Κατά τη χρήση ανταλλακτικών:

- Να χρησιμοποιείτε μόνο ανταλλακτικά με κωδικοποίηση ATEX.

- Να τηρείτε αυστηρά τους κανόνες αποσυναρμολόγησης και επανασυναρμολόγησης που αναγράφονται στο φύλλο οδηγιών.

- 580 Ηλεκτρονικά: Μετά τη συναρμολόγηση του ανταλλακτικού, να εκτελείτε μαζική δοκιμή συνέχειας σύμφωνα με την περιγραφή στο έντυπο οδηγιών για

580 ATEX.

Η προσθήκη ταχυσυνδέσμου θα πρέπει και αυτή να υποβάλλεται σε μαζική δοκιμή συνέχειας.

Προσοχή: η μη τήρηση της συγκεκριμένης διαδικασίας αντικατάστασης θα ακυρώνει ολόκληρο το πιστοποιητικό για ολόκληρη τη συσκευή.

• Συνδέστε όλα τα ανοίγματα που έρχονται σε επαφή

με το ρευστό.

• Καθαρίστε τους σωλήνες που προορίζονται για λήψη

του εξαρτήματος.

• Φροντίστε να συνδέσετε τους σωλήνες στα κατάλληλα ανοίγματα: 1 πίεση/2.4: εφαρμογές/3.5: εξαγωγές. Τηρήστε την κατεύθυνση ροής του ρευστού.

• Χρησιμοποιήστε μόνο τις δυνατότητες σύνδεσης που περιγράφονται.

• Φροντίστε να μην εισέλθουν ξένα σώματα στο κύκλω-

μα ειδικά κατά τη στεγανοποίηση της σύνδεσης.

• Τηρήστε τις ακτίνες καμπυλότητας που έχουν εγκριθεί

για τους σωλήνες, μην φράσσετε τα ανοίγματα κυκλο-

φορίας του ρευστού.

• Οι σωλήνες και τα εξαρτήματα σύνδεσης δεν πρέπει να ασκούν τάση, ροπή σύσφιξης ή καταπόνηση στο προϊόν.

• Χρησιμοποιήστε κατάλληλο εργαλείο και τοποθετήστε τα γερμανικά κλειδιά όσο το δυνατόν πιο κοντά στο σημείο σύνδεσης.

• Τηρήστε τη συνιστώμενη ροπή σύσφιξης κατά το σφίξιμο στις συνδέσεις των σωλήνων.

• Οι συνδέσεις θα πρέπει να είναι ανθεκτικές.

Προς αποφυγή υλικής ζημιάς ή τραυματισμού, μην αγγίζετε την πιλοτική βαλβίδα. Σε κανονικές συνθήκες λειτουργίας μπορεί να καίει πολύ. Αν η πιλοτική βαλβίδα έχει εύκολη πρόσβαση, ο εγκαταστάτης πρέπει να παράσχει προστατευτική διάταξη που να μην επιτρέπει τυχαία επαφή.

Κίνδυνος από πιθανή ηλεκτροστατική φόρτιση:

ΣΥΝΔΕΣΗ

ΛΕΙΤΟΥΡΓΙΑ

513178-001513178-001

ATEX

Základní požadavky na bezpečnost práce a ochranu zdraví:

Přístroj je zkonstruován v souladu se směrnicí ATEX a normami EN 60079-0, EN 60079-15, EN 60079-31 a EN 13463-1. Zařízení je speciálně navrženo pro umístění do prostředí, ve kterém existuje potenciální nebezpečí výbuchu plynů, výparů nebo mlhy třídy II (kategorie 3G) a prachu (kategorie 3D). Při použití elektronického ovládání se řiďte konkrétními pokyny pro montáž a údržbu uvedenými v návodu elektronického přístroje G3 nebo 580 ATEX. V opačném případě se řiďte konkrétními pokyny pro montáž a údržbu uvedenými v návodu pro elektrické napájení 599 ATEX. Před montáží produktu se ujistěte, že dobře rozumíte všem speciﬁ ckých požadavkům uvedeným v kapitole „SPECIÁL- NÍ PODMÍNKY PRO BEZPEČNÉ POUŽÍVÁNÍ“.

Použití v plynné atmosfée, v prašném prostedí

Klasiﬁ kace:

II 3G Ex nA IIC T4 Gc IP54 X nebo IP65 X II 3D Ex tc IIIA nebo IIIB T85°C Dc IP54 X nebo

Ex tc IIIC T85°C Dc IP65 X

Klasiﬁ kace:

II 3G Ex nA IIC T4 Gc IP54 X

Význam písmene X: Seznamte se speciální podmínky

pro bezpečné používání.

SPECIÁLNÍ PODMÍNKY PRO BEZPEČNÉ POUŽÍVÁNÍ

Použití v plynné atmosfée, v prašném prostedí

Zařízení musí být umístěno v ovládací skříni se stupněm krytí minimálně IP65 nebo IP54 v souladu s normamiEN 60079-0, EN 60079-7 a EN 60079-31.

Zařízení musí být umístěno v ovládací skříni se stupněm krytí minimálně IP54 a v souladu s normani EN 60079-0 a EN 60079-7.

Komponenty společnosti ASCO Numatics jsou určeny pro použití v souladu s technickými parametry uvedenými na údajovém štítku nebo v dokumentaci produktu. Vnitřní teplota skříně nesmí klesnout pod minimální teplotu -10 °C a překročit maximální teplotu +50 °C. Musí být konstruována tak, aby odolala celému rozsahu okolní teploty, stejně jako celkové spotřebě energie veškerého instalovaného elektrického vybavení. Nedemontujte žádnou komponentu zařízení s výjimkou výmě- ny za náhradní díly. Je povolena pouze výměna za shodné náhradní díly ATEX. Jinak záruka výrobce ztratí platnost. Při instalaci zařízení do skříně musí být splněny speciﬁ - kace IP54 nebo IP65. Všechny upevňovací prostředky a externí elektrické a pneumatické přípojky musí být utěs- něny podle příslušného IP kódu.

Nevytahujte zástrčky ze zásuvek, když jsou pod

Průměr ochranného uzemňovacího konduktoru musí odpovídat minimálnímu průměru napájecího konduktoru. Ujistěte se, že mezi přístrojem a řídicí skříní je kabelem zajištěno ekvipotenciální propojení. Elektrické zapojení musí být zajištěno kvaliﬁ kovaným personálem, aby bylo zaručeno, že se snadno neuvolní nebo nepřekroutí a že kontaktní tlak elektrických zapojení zůstane během normálního provozu neměnný. Všechny zapojovací konektory musí být vybaveny retenčními mechanismy nebo omezovači tření v souladu s EN 60079-15.

Max. napájecí napětí nesmí překročit 26,4 V DC. Ochra-

Použití v plynné atmosfée

proudem.

nu nastavte na hodnotu 140 % jmenovitého napájecího napětí.

POPIS

Nepřekračujte max. počet pilotních solenoidových ventilů povolený pro konﬁ gurace (viz

Potenciální nebezpečí elektrostatického výboje:

Musí být učiněna opatření na ochranu před vlivy oběžných proudů vytvářených bludnými magnetickými poli. Zabraňte vytvoření elektrostatických výbojů v přístroji. Použijte antistatické propojovací trubičky. Používejte kovové rychlospojky. Zabraňte jakémukoli pohybu vzduchu v jednotce. Ochrana před vibracemi musí splňovat EN 60068-2-6: 0,15 mm při 10 až 60 Hz; akcelerace 2 g při 60 až 500 Hz

Při použití náhradních dílů:

- Vždy použijte náhradní díly označené kódem ATEX.

- Přesně dodržujte pokyny k montáži a demontáži uvedené v návodu.

- 580: Elektronika: Po smontování náhradního produk-

tu proveďte test kontinuity sestavy podle návodu pro zařízení 580 ATEX. Přidání rychlospojky by mělo být také podrobeno testu kontinuity.

Pozor: nedodržení tohoto postupu výměny znamená zánik platnosti certiﬁ kátu na celé zařízení.

•

Připojte všechny otvory, které jsou ve styku s kapalinou.

• Očistěte potrubí, do nichž má součást zapadnout.

• Potrubí musíte připojit na správné otvory: 1 tlak/2.4: aplikace/3.5: vypouštění. Respektujte směr průtoku kapaliny.

• Využijte pouze ty možnosti připojení, které jsou popsány.

• Zabraňte vniknutí cizích těles do okruhu, zejména při utěsňování připojení.

• Dodržujte minimální povolený poloměr ohybu potrubí, neomezujte plochu otvorů pro cirkulaci kapaliny.

• Propojovací potrubí a armatury nesmí na produkt působit žádným tahem, krutem ani tlakem.

• Používejte vhodné nástroje a umisťujte klíče co nejblíže s místu připojení.

• Při utahování spojů potrubí dodržujte doporučené momenty.

• Spoje musí být trvanlivé.

V zájmu prevence poranění nebo škody na majetku nesahejte na pilotní ventil. I za normálních provozních podmínek se může silně zahřát. Pokud je pilotní ventil snadno přístupný, musí montér zajistit ochranu před náhodným kontaktem.

32 33

PŘIPOJENÍ

PROVOZ

TABLE 1

Zgodność z najważniejszymi wymogami BHP:

Urządzenie zaprojektowano zgodnie z dyrektywą ATEX oraz normami EN 60079-0, EN 60079-15, EN 60079-31 i EN 13463-1. Aparat jest przeznaczony do instalacji w środowiskach zagrożonych wybuchem gazów, oparów lub substancji lotnych grupy II (kategoria 3G) oraz pyłów (kategoria 3D). W przypadku korzystania z elektronicznego układu sterowania należy zapoznać się z właściwą instrukcją instalacji i konserwacji urządzenia G3 lub 580 ATEX. W innym przypadku zapoznać się odpowiednią dokumentacją techniczno-ruchową zasilania urządzenia 599 ATEX. Należy dokładnie zapoznać się z wszystkimi warunkami specjalnymi określonymi w dziale „SPECJALNE WARUNKI BEZPIECZNEJ EKSPLOATACJI I OBSŁUGI”.

Zastosowanie w duym steniu gazu/pyu

Klasyﬁ kacja:

II 3G Ex nA IIC T4 Gc IP54 X lub IP65 X II 3D Ex tc IIIA lub IIIB T85°C Dc IP54 X lub

Ex tc IIIC T85°C Dc IP65 X

Klasyﬁ kacja:

II 3G Ex nA IIC T4 Gc IP54 X

Znaczenie litery X: Patrz specjalne warunki bezpiecznej

eksploatacji i obsługi.

SPECJALNE WARUNKI BEZPIECZNEJ

EKSPLOATACJI I OBSŁUGI:

Zastosowanie w duym steniu gazu/pyu

Urządzenie musi zostać zainstalowane w szaﬁ e ste- rowniczej o stopniu zabezpieczeń IP65 lub IP54 i zgodnie ze standardami EN 60079-0, EN 60079-7 i EN 60079-31.

Urządzenie musi być zainstalowane w szaﬁ e ste- rowniczej o standardzie zabezpieczeń IP54 oraz zgodnie ze standardami EN 60079-0 oraz EN 60079-7.

Komponenty ASCO Numatics są przeznaczone do eksploatacji zgodnie z charakterystyką techniczną określoną na tabliczce znamionowej lub w dokumentacji. Wewnętrzna temperatura szafki musi mieścić się w zakresie od -10 do +50°C. Jej konstrukcja musi gwarantować prawidłową pracę w całym zakresie temperatury otoczenia, a także przy maksymalnym zużyciu energii przez całość zainstalowanego sprzętu elektrycznego. Nie wolno rozmontowywać żadnego podzespołu urządze- nia. Można jedynie wymieniać części zamienne. Części ATEX można wymieniać wyłącznie na identyczne. Niezastosowanie się do tego zastrzeżenia spowoduje unieważ- nienie gwarancji producenta. Podczas instalowania szafki spełnione muszą być wymogi klasy szczelności IP54 lub IP65. Wszystkie elementy mocujące oraz zewnętrzne przyłącza elektryczne i pneumatyczne muszą być uszczelnione zgodnie z wymaganiami odpowiedniej klasy szczelności IP.

Nie wyjmować wtyczek z gniazd, gdy urządzenie jest

zasilane.

Średnica przewodu uziemiającego musi być równa co najmniej minimalnej średnicy przewodu zasilającego. Upewnić się, że między urządzeniem i szafką sterowniczą znajduje się przewodowe połączenie wyrównawcze. Połączenia elektryczne muszą być zabezpieczone przez wykwaliﬁ kowany personel tak, aby nie można było ich łatwo poluzować ani skręcić oraz aby docisk styków tych połączeń pozostawał stały podczas normalnej pracy. Wszystkie wtyczki muszą być wyposażone w mechanizmy zabezpieczające lub zabezpieczenia cierne zgodne

OPIS

Due stenie gazu

z normą EN 60079-15

Maks. napięcie zasilania nie może przekraczać

26,4 V prądu stałego. Należy zastosować za-

bezpieczenie ograniczające napięcie zasilania do maks. 140% napięcia znamionowego.

Nie wolno przekraczać maksymalnej liczby elektrozaworów pilotowych zatwierdzonej dla konﬁ guracji (patrz TABLE 1).

Potencjalne ryzyko wystąpienia ładunku elektro-

statycznego:

Należy podjąć działania zabezpieczające przed skutkami prądów cyrkulujących generowanych przez błądzące pola magnetyczne. Unikać generowania ładunków elektromagnetycznych w aparacie. Korzystać z antystatycznych przewodów łączących. Używać metalowych szybkozłączek. Zapobiegać ruchowi powietrza w urządzeniu. Zabezpieczenie przed drganiami musi spełniać wymagania normy EN 60068-2-6: 0,15 mm przy 10–60 Hz; przyspieszenie 2 g przy 60–500 Hz

Podczas korzystania z części zamiennych:

- Stosować wyłącznie części zamienne z kodami ATEX.

- Przestrzegać zasad demontażu i ponownego montażu zawartych w instrukcji.

- Elektronika urządzenia 580: Po zmontowaniu produktu zamiennego przeprowadzić próbę ciągłości masy w sposób opisany w instrukcji urządzenia 580 ATEX. Po zamontowaniu dodatkowej szybkozłączki przeprowadzić test ciągłości masy.

Uwaga: nieprzestrzeganie tej procedury wymiany spowoduje unieważnienie certyﬁ katu dla całego urządzenia.

• Połączyć wszystkie otwory w kontakcie z cieczą.

• Oczyścić rury przeznaczone do odbioru podzespołów.

• Podłączyć rury do prawidłowych otworów: 1 ciśnienie/2.4: zastosowania/3.5: wyloty. Przestrzegać kierunku przepływu cieczy.

• Stosować wyłącznie opisane możliwości połączeń.

• Upewnić się, że żadne ciało obce nie dostanie się

do obiegu, w szczególności podczas uszczelniania połączeń.

• Zapewnić promień krzywizny zatwierdzony dla rur, nie

ograniczać otworów obiegu cieczy.

• Przewody i elementy połączeniowe nie mogą powo-

dować żadnych naprężeń, naprężeń skręcających ani ograniczenia względem produktu.

• Stosować odpowiednie narzędzia i umieścić klucze

jak najbliżej przyłącza.

• Przestrzegać zalecanego momentu obrotowego pod-

czas dokręcania połączeń rurowych.

• Połączenia powinny być trwałe.

W celu zapobiegania uszkodzeniom materiału lub obrażeniom ﬁ zycznym nie należy dotykać zaworu pilotowe- go. W normalnych warunkach eksploatacji może się on nagrzewać. Jeśli zawór pilotowy jest łatwo dostępny, monter powinien zapewnić urządzenie zabezpieczające przed przypadkowym kontaktem.

POŁĄCZENIE

PRACA

513178-001513178-001

ATEX

Alapvető egészségvédelmi és biztonsági követelmények:

A berendezés tervezése az ATEX irányelvekkel, valamint az EN 60079-0, EN 60079-15, EN 60079-31 és EN 13463-1 szabványokkal összhangban történt. A készülék alkalmas II. kategóriába tartozó (3G kategória) gázok, párák, vagy gőzök, és porok (3D kategória) miatt robbanásveszélyes atmoszférában való üzemeltetésre. Elektronikus vezérlésű működtetés esetén lásd az ATEX G3 vagy 580 speciﬁ kus telepítési és karbantartási lapját. Ellenkező esetben tekintse meg az 599 ATEX áramellátására vonatkozó speciﬁ kus útmutató, telepítési és karbantartási lapját. Olvassa el és vegye ﬁ gyelembe a „A BIZTONSÁGOS HASZNÁLAT SPECIÁLIS FELTÉTELEI” fejezetben leírt összes speciális körülményt..

Gázokat és porokat tartalmazó környezetben történ használatról

Osztály:

II 3G Ex nA IIC T4 Gc IP54 X vagy IP65 X II 3D Ex tc IIIA vagy IIIB T85°C Dc IP54 X vagy

Ex tc IIIC T85°C Dc IP65 X

Gázokat tartalmazó környezetben történ használatról

Osztály:

II 3G Ex nA IIC T4 Gc IP54 X

Az X betű jelentése: A biztonságos használat tekinteté-

ben lásd a biztonságos használat speciális feltételei.

A BIZTONSÁGOS HASZNÁLAT SPECIÁLIS FELTÉTELEI

Gázokat és porokat tartalmazó környezetben történ használatról

A készüléket olyan vezérlőszekrénybe kell beszerelni, mely megfelel az IP65 vagy IP54 védelmi osztálynak és a következő szabványoknak EN 60079-0 és EN 60079-7.

Gázokat tartalmazó környezetben történ használatról

Az eszközt az EN 60079-0, EN 60079-7 és EN 13463-1 szabványnak megfelelően IP54 szigetelésű vezérlőszekrény kell telepíteni.

Az ASCO Numatics komponensei csupán az adattáblán, illetve a dokumentációban meghatározott műszaki jellemzők tartományán belül használhatók. A szekrény belső hőmérséklete nem mehet a -10°C-os minimális hőmérséklet alá és nem haladhatja meg a maximális +50°C-os hőmérsékletet. Úgy kell kialakítani, hogy kibírja a környezeti hőmérséklet teljes skáláját, valamint az összes beépített elektromos berendezés teljes energiafogyasztását. Ne szerelje szét a készülék egyik alkotórészét sem, kivéve, ha cserealkatrészeket épít be. Csak ugyanolyan ATEX alkatrészekkel történő csere engedélyezett. Különben érvénytelenné válik a gyártó jótállása. Be kell tartani az IP54 és IP64 szabványok előírásait, amikor a készüléket a szekrénybe beépíti. Minden rögzítőelemet és külső elektromos, illetve pneumatikus csatlakozást a vonatkozó IP-kódnak megfelelően tömíteni kell.

Ne távolítsa el a dugaszokat az aljzatokból, ha a

készülék áram alatt van

A védő földelővezeték átmérőjének legalább olyan vastagnak kell lennie, mint az áramvezető minimális kábelátmérőjének. Győződjön meg róla, hogy a készülék és a vezérlőszekrény közt kábel segítségével létesített ekvipotenciális kapcsolat van. Képzett szakembereknek kell biztosítaniuk, hogy az elektromos csatlakozások ne tudjanak könnyen kilazulni vagy megcsavarodni, és hogy a szabványos üzemeltetés során állandó maradjon az elektromos csatlakozások érintkezési nyomása. Minden dugaszolócsatlakozót reteszelő mechanizmusokkal vagy súrlódási szikrázás elleni védelemmel kell rögzíteni, az

LEÍRÁS

EN 60079-15 szabványnak megfelelően.

A maximális tápfeszültség nem haladhatja meg a

26,4 VDC értéket.

Védelmet kell biztosítani, hogy a tápfeszültség ne haladja meg a nominális feszültség 140%-át. Ne lépje túl a konﬁ guráció esetében megenge-

dett maximális mágneses vezérlőszelep számot (lásd: TABLE 1).

Potenciális, az elektrosztatikus feltöltődésből szár-

mazó veszély:

Óvintézkedéseket kell tenni a szórt mágneses mező által generált köráram hatásai ellen. Akadályozza meg, hogy a készülékben elektrosztatikus töltés keletkezzen. Antisztatikus csatlakozó tömlőket kell használni. Használjon gyorsillesztésű csatolásokat. Előzzön meg bármilyen jellegű légmozgást az egységen belül. A rezgésvédelemnek meg kell felelnie az EN 60068-2-6 szabványnak:

10...60 Hz-nél 0,15 mm; 2 g gyorsulás 60...500 Hz-nél

Cserealkatrészek használata esetén:

- Csak ATEX-kóddal ellátott pótalkatrészeket használjon.

- Tartsa be szigorúan az útmutató lapon található szétés összeszerelési szabályokat.

- 580 Elektronika: A cseretermék beszerelése után végezze el a test folyamatossági tesztjét az 580 ATEX útmutató lapjának előírásai szerint. A gyorsillesztésű csatolás felszerelésének feltétele szintén egy tömegfolytonossági próba elvégzése.

Figyelem: amennyiben nem veszi ﬁ gyelembe ezt a cse- reeljárást, érvénytelenné válik a teljes berendezés teljes bizonyítványa.

•

Csatlakoztassa a folyadékkal érintkező összes nyílást.

• Tisztítsa le az összetevő fogadására szolgáló csöveket.

• Biztosítsa, hogy a csövek a megfelelő nyílásokra legyenek csatlakoztatva. 1 nyomás/2,4: alkalmazások/3,5: kibocsátások. Vegye ﬁ gyelembe a folyadék áramlási irányát.

• Csak a leírt csatlakoztatási lehetőségeket alkalmazza.

• Biztosítsa, hogy ne kerüljenek idegen tárgyak az áramlási körbe, különösen a csatlakozás tömítése során.

• Vegye ﬁ gyelembe a csövekhez engedélyezett gör- bületek sugarait, ne szűkítse el a folyadékkeringetés nyílásait.

• A csatlakozó csöveket és elemeket nem szabad feszítés, nyomaték vagy szorítás alá helyezni a terméken.

• Használjon megfelelő szerszámot és helyezze a kulcsokat a lehető legközelebb a csatlakozási ponthoz.

• Vegye ﬁ gyelembe a javasolt nyomatékot a csőcsatla- kozások meghúzásakor.

• A csatlakozásoknak tartósnak kell lenniük.

Az anyagi kár vagy a ﬁ zikai sérülések elkerülése ér- dekében ne érjen hozzá a vezérlőszelephez, mivel ez normál üzemi körülmények között is felforrósodhat. Ha a vezérlőszelep könnyen megközelíthető helyen van, el kell látni a véletlen érintés megakadályozását szolgáló védelemmel.

34 35

CSATLAKOZTATÁS

MŰKÖDTETÉS

Важные требования охраны труда и безопасности:

Аппарат разработан в соответствии с требованиями, изложенными в директиве ATEX и стандартах EN 60079-15, EN 60079-31 и EN 13463-1. Данное устройство предназначено для установки в потенциально взрывоопасных атмосферах, создаваемых газами, парами и аэрозолями группы IIII (категория 3G), а также пылью (категория 3D). При наличии электронного управления ознакомьтесь со специальной инструкцией и памяткой по установке и обслуживанию электроники G3 или 580 ATEX. В противном случае ознакомьтесь со специальной инструкцией, и памяткой по установке и обслуживанию электропитания 599 ATEX. Убедитесь в том, что вы хорошо понимаете все особые условия эксплуатации, описанные в разделе “ УСЛОВИЯ ПО БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ

     

Классификация:

II 3G Ex nA IIC T4 Gc IP54 X или IP65 X II 3D Ex tc IIIA или IIIB T85°C Dc IP54 X, или

Ex tc IIIC T85°C Dc IP65 X

Классификация:

II 3G Ex nA IIC T4 Gc IP54 X

Значение буквы X:

безопасной эксплуатации

ОСОБЫЕ УСЛОВИЯ ПО БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ

     

Данное устройство должно быть установлено в шкафу электроавтоматики со степенью защиты IP54 в соответствии со стандартами EN 60079-0 и EN 60079-7.

Данное устройство должно быть установлено в шкафу электроавтоматики со степенью защиты

IP65 в соответствии со стандартами EN 60079-0, EN 60079-7 и

Компоненты ASCO Numatics предназначены для применения в рамках технических характеристик, указанных на паспортной табличке или в документации. Температура внутри шкафа не должна быть ниже -10°C и выше +50°C. Шкаф должен быть сконструирован так, чтобы выдерживать весь диапазон температуры окружающей среды, а также общее энергопотребление всего установленного электрооборудования. Запрещается разбирать компоненты устройства, за исключением случаев замены запасных частей. Разрешается замена только на идентичные запчасти ATEX. В противном случае гарантия производителя будет считаться недействительной. При установке данного устройства в шкаф необходимо обеспечить степень защиты IP54 или IP65. Все крепления и внешние электрические и пневматические соединения должны быть изолированы согласно соответствующему коду IP.

Запрещается разъединять штепсельные соеди-

нения при подключенном питании

Площадь сечения проводника защитного заземДиаметр провода защитного заземления должен равняться минимальному диаметру силового кабеля. Убедитесь в наличии эквипотенциального соединения между аппаратом и шкафом электроавтоматики. Электрические соединения должны выполняться квалифицированным персоналом, чтобы исключить их разъединение или переплетение, а также чтобы обеспечить постоянство контактного давления электрических соединений в условиях нормальной эксплуатации.

ОПИСАНИЕ

   

Ознакомьтесь с

   

EN 13463-1

Особые условия по

ОСОБЫЕ

”.

Все штепсельные соединения должны быть оснащены механизмами фиксации или замковыми устройствами в соответствии с требованиями стандарта EN 60079-15.

Максимальное напряжение питания не должно пре-

вышать 26,4 В постоянного тока. Для ограничения напряжения питания до 140% номинального напряжения следует применять соответствующую защиту.

Не превышайте макс. количество контрольных соленоидных клапанов, которые можно использовать для данных конфигураций (см. TABLE 1).

Опасность электростатического заряда:

Следует принять меры предосторожности для защиты от воздействия блуждающих токов, вызываемых магнитными полями рассеяния. Избегайте накопления электростатических зарядов на устройстве. Используйте антистатические соединительные трубы. Используете металлические быстроразъемные соединения. Не допускайте циркуляции воздуха в устройстве. Виброзащита должна удовлетворять требованиям стандарта EN 60068-2-6:

0,15 мм при 10–60 Гц; ускорение 2 g при частоте 60–500 Гц

При использовании сменных деталей:

- Используйте только запасные детали с кодами ATEX.

- Строго соблюдайте правила разборки/сборки, при- веденные в инструкции.

- Электроника 580: После сборки заменяющего про-

дукта проведите проверку целостности в соответствии с инструкцией к 580 ATEX. При использовании быстроразъемных соединений следует также выполнить проверку на непрерывность массы.

Внимание! При несоблюдении процедуры замены компонентов сертификат на весь агрегат аннулируется.

• Выполните соединения на всех отверстиях, контактирующих с газом.

• Очистите трубы, предназначенные для приема компонента.

• Убедитесь, что вы правильно соединяете трубки с отверстиями: 1 – давление / 2,4 – подводы / 3,5 – выпуски. Учитывайте направление потока газа.

• Используйте только описанные варианты соединения.

• Не допускайте попадания чужеродных тел в контур, особенно при герметизации соединения.

• Соблюдайте радиусы кривизны, разрешенные для труб, и не закрывайте отверстия для циркуляции газа.

• Подсоединяемые трубы и компоненты не должны создавать в отношении изделия какое-либо натяжение, крутящее усилие или ограничение.

• Используйте соответствующие инструменты и размещайте гаечные ключи как можно ближе к точке соединения.

• Затягивая трубные соединения, применяйте рекомендуемое крутящее усилие.

• Соединение должно обладать достаточной прочностью.

Во избежание материального ущерба или травм не касайтесь управляющего клапана. Он может нагреваться при нормальных условиях эксплуатации. Если управляющий клапан находится в легкодоступном месте, установщик должен обеспечить защиту от случайного контакта с ним.

ПОДКЛЮЧЕНИЕ

ЭКСПЛУАТАЦИЯ

513178-001513178-001

ATEX

Маңызды денсаулық жəне қауіпсіздік талаптары:

Құрылғы ATEX директивасына жəне EN 60079-0, EN 60079-15, EN 60079-31 жəне EN 13463-1 стан-

дарттарына сəйкес əзірленген. Бұл құрылғы II топты газдардан, булардан не тұмандардан (3G санаты) жəне шаңдардан (3D санаты) болған жарылыс қаупі мүмкін орталарда орнату үшін шығарылған. Электрондық басқару құралымен жұмыс істеп жатқанда, G3 немесе 580 ATEX электрондық құрылғыларына арналған арнайы нұсқауларды, орнату жəне техникалық қызмет көрсету парағын қараңыз. Кері жағдайда 599 ATEX электрлік қуатпен жабдықтау бойынша арнайы нұсқауларды, орнату жəне техникалық қызмет көрсету парағын қараңыз.

ҚАУІПСІЗ ПАЙДАЛАНУ ҮШІН АРНАЙЫ ЖАҒДАЙЛАР бөлімінде көрсетілгендей пайдаланудың барлық арнайы шарттарын түсінгеніңізге көз жеткізіңіз.

Классификация:

II 3G Ex nA IIC T4 Gc IP54 X II 3D Ex tc IIIA не IIIB T85°C Dc IP54 X не

Ex tc IIIC T85°C Dc IP65 X

Классификация:

II 3G Ex nA IIC T4 Gc IP54 X

X əрпінің мағынасы

жағдайлар тексеріңіз..

ҚАУІПСІЗ ПАЙДАЛАНУ ҮШІН АРНАЙЫ ЖАҒДАЙЛАР

Құрылғы EN 60079-0, EN 60079-7 жəне EN 60079-31

стандарттарына сəйкес IP65 не IP54 қорғаныс деңгейіне ие электроавтоматика шкафында орнатылуы тиіс.

Құрылғы EN 60079-0 жəне EN 60079-7 стандарттарына сəйкес IP54 қорғаныс деңгейіне ие электроавтоматика шкафында орнатылуы тиіс.

ASCO Numatics құрамдастары фирмалық тақтайшада не құжаттамада көрсетілген техникалық сипаттамаларға сəйкес пайдалануға арналған. Шкафтың ішкі температурасы минималды -10°C жəне максималды +50°C-тан аспауы керек. Ол қоршаған орта температурасының толық ауқымын жəне барлық орнатылған электр жабдықтарының жалпы қуат тұтынылуын көтере алатындай етіп құрастырылуы тиіс. Құрылғының ешбір құрамдасын қосалқы бөлшектерін ауыстырғаннан басқа кезде бөлшектемеңіз бөлшектерімен алмастыруға рұқсат етіледі. өндірушінің кепілдігі бұзылады. IP54 не IP65 сипаттамалары құрылғыны шкафта орнатқан кезде орындалуы тиіс. Барлық нығайтқыштар мен сыртқы электрлік жəне пневматикалық қосылымдар IP кодына сəйкес тығыздалған болуы тиіс.

Қуат көзіне қосулы тұрғанда ашаларды розеткалардан ажыратуға тыйым салынған

Қорғаушы жерге тұйықталудың өлшемі қуат кабелінің минималды өлшеміне тең болуы тиіс. Кабель арқылы құрылғы мен электроавтоматика шкафының арасында эквипотенциалды байланыс бар екеніне көз жеткізіңіз. Электрлік қосылымдардың оңай шатасып не оралып қалмауына көз жеткізу жəне қалыпты жұмыс барысында электрлік қосылымдардың тұрақты байланыс қысымын қамтамасыз ету үшін бұл қосылымдарды білікті қызметкер орнатуы тиіс.

ASCO SAS

53 rue de la Beauce, 28110 Luce - FRANCE 775 729 098 RCS Chartres

СИПАТТАМАСЫ

   

не

IP65 X

 

: Қауіпсіз пайдалану үшін арнайы

   

 

. Тек бірдей ATEX қосалқы

Əйтпесе,

Барлық штепсельдік ашалар EN 60079-15 стандартына сəйкес бекіткіш механизмдермен немесе құлыптау құралдарымен жабдықталуы тиіс

Макс. қуат қамту кернеуі 26,4

Берілетін кернеуді номиналды кернеудің 140%-на шектеу үшін қорғаныс қолдаынлуы қажет.

рациялар үшін мақұлданған соленоидтік басқару клапандарының максималды санынан асырмаңыз

(

TABLE 1

қараңыз).

Электростатикалық зарядқа шалдығу қаупі

Шашырайтын магниттік өрістер тудыратын айналмалы токтың əсерлеріне қарсы сақтық шаралары қолданылуы тиіс. Құрылғыда электростатикалық зарядтардың жиналуына жол бермеңіз. Антистатикалық байланыс түтіктерін пайдаланыңыз. Жылдам орнатылатын металл муфталарын қолданыңыз. Блоктағы ауаның қозғалысына жол бермеңіз. Діріл қорғанысы EN 60068-2-6 талаптарына сəйкес келуі керек:

10..60 Гц көрсеткішінде 0,15 мм; 60..500 Гц көрсеткішіндегі 2 г үдеу

Ауыстыру бөліктерін пайдаланып жатқанда:

- ATEX кодтары бар қосалқы бөлшектерді ғана пайдаланыңыз.

- Пайдалану нұсқаулығындағы бөлшектеу жəне қайта жинау ережелерін қатаң түрде сақтаңыз. Ауыстыру өнімін жинағаннан кейін, пайда

- 580 электроникасы: Қосалқы өнімді жинағаннан кейін, 580 ATEX бойынша пайдалану жөніндегі нұсқаулықта

сипатталғандай өнімнің біртұтастығын тексеріңіз. Жылдам орнатылатын муфтаны қосу əрекеті де

бүтіндікті жаппай тексеруді талап етуі мүмкін.

Назар аударыңыз: бұл ауыстыру процедурасы сақталмаса, бүкіл құрылғыға арналған сертификат жарамсыз болады.

• Барлық саңылауларды сұйықтыққа тиетіндей жалғаңыз.

• Құрамдасты қабылдауға арналған құбырларды тазалаңыз.

• Құбырларды тиісті саңылауларға жалғаңыз: 1 қысым/2,4: қолданбалар/3,5: шыққан газ құбыры. Сұйықтықтың ағу бағынын ескеріңіз.

• Сипатталған жалғау тəсілдерін ғана пайдаланыңыз.

• Əсіресе, жалғанған жерді тығыздау барысында тізбекке бөтен заттардың кіріп кетуіне жол бермеңіз.

• Құбырдың иілген жерлерінің радиусын ескеріңіз, сұйықтық айналымының саңылауларын бітемеңіз.

• Жалғанған түтіктер мен элементтер өнімге

ешқандай тарту, айналдыру моментін немесе шектеу қоймауы мүмкін.

• Тиісті құралды пайдаланыңыз жəне гайка кілттерін жалғанған жерге барынша жақын қойыңыз.

• Құбырдың жалғанған жерлерін тартып бекіту кезінде ұсынылған айналдыру моментін ескеріңіз.

• Жалғанған жерлер мықты болуы қажет.

Материалдың зақымдалуын немесе дене жарақатының алдын алу үшін, реттелетін клапанды ұстамаңыз. Ол қалыпты жұмыс істеу жағдайында қызып кетуі мүмкін. Реттелетін клапан қолжетімді жерде орналасқан болса, абайсызда тиіп кетпеу үшін, орнатушы маман қорғаныс құралын қамтамасыз етуі қажет.

36 37

ЖАЛҒАУ

ЖҰМЫС

ВТТ
