FR

45˚

4

5

GENERALITES

Les composants de l'ensemble de traitement de l'air se raccordent suivant le sens de
circulation gauche-droite (semblable à celui de la symbolisation). Le sens d'écoulement
de l'air est indiqué en face avant par une flèche.
Possibilité de montage inversé, avec circulation droite-gauche, en retournant les appareils
et déplacer de 180°, en face avant, les protecteurs de cuves et manomètre.

Les appareils de traitement de l'air Modulair 107 et 112 existent en versions prévues

pour atmosphères explosibles sous forme de gaz, vapeurs, brouillard et
poussiéreuses (directive

leur mise en service et entretien se font selon les indications
ci-dessous.

Les ensembles standard sont constitués de deux éléments avec fil­tre/régulateur monobloc et lubrificateur. Cette solution présente un
gain d'encombrement de 30 % par rapport à la version à trois
produits. Néanmoins si l'utilisateur souhaite constituer des ensembles
avec filtre et régulateur indépendants, approvisionner séparement
chacun des composants + les 2 lots d'assemblage.

Ensemble standard

constitué de 2 éléments

avec filtre/régulateur monobloc

et lubrificateur

FIXATION

MISE EN SERVICE ET ENTRETIEN

ATEX 94/9/CE) :

ASSEMBLAGE DES ELEMENTS SEPARES

Association aisée de tous les appareils
MODULAIR 107 ou 112 par dispositif d'assem­blage (1) avec accessibilité frontale

Ensemble constitué de 3 composants

(approvisionner également

2 lots d'assemblage)

Le lot d'assemblage (1) comprend:
1 bride d'assemblage arrière (trous taraudés)
1 bride d'assemblage avant (trous lamés)
2 vis d'assemblage tête cruciforme/CHc
1 joint d'étanchéité inter-composants

2 Serrage:

Modulair 107: par tournevis cruciforme
Modulair 112: par clé 6 pans de 3 mm

1

Modulair 107

343 04 001

Modulair 112

343 03 001

(non fournie)

La fixation des appareils séparés ou des ensembles peut s'effectuer de différentes manières. (vis non fournies)

Fixation frontale directe

Fixation par équerres latérales (accessoire)

3

C 4

Modulair 107

343 04 003

Modulair 112

343 03 003

(3) 2 trous de fixation, modulair 107: Ø 4,1 profondeur C4: 38 mm / modulair 112: Ø 5,5 profondeur C4: 47,5 mm

NOTA -

Le régulateur ou filtre/régulateur peut également être fixé à l'aide d'une équerre supérieure + bague (accessoires)

- Le régulateur seul peut être monté en tableau à l'aide d'une bague de fixation (accessoire)

MODULAIR 107 - 112

DEMONTAGE / REMONTAGE CUVES

CUVE POLYCARBONATE AVEC PROTECTEUR DE CUVE

Le protecteur de cuve possède un bouton de déverrouillage à

actionner pendant les phases de démontage (1) + (2)

Démontage

45˚

2

3

45˚

Remontage

45°

4

3

2

2

1

SPECIFICATIONS GENERALES D'UTILISATION

●●

●

Fluide controlé : air comprimé ou gaz neutres

●●

●●

●

Température ambiante : 0° C à + 50°C

●●

●●

●

Pression maxi d'utilisation : ne pas dépasser la pression

●●

●●

●

Composant avec purge automatique : 2 à 10 bar maxi

●●

(pour Modulair 112)

suivante (en fonction de la
température ambiante)

16 bar à 23°C
10 bar à 50°C

VANNE D'ISOLEMENT 3/2

MONTAGE

●●

●

A placer en amont de l'ensemble de traitement de l'air

●●

●●

●

Position quelconque, tout en veillant à l'accessibilité à la poignée

●●

de commande.

●●

●

Pour un meilleur confort d'utilisation, dans le cas de montage sur

●●

paroi, il est recommandé de choisir la fixation par équerres latérales

●●

●

Pression et température: voir spécifications générales

●●

●●

●

Commande manuelle "quart de tour" :

●●

- Poignée dans le sens de la canalisation = vanne ouverte

- Poignée perpendiculaire aux orifices = vanne fermée

Recommandation: ne pas obturer l'orifice d'échappement 3, situé

Version: position fermée cadenassable, sur demande

ACCESSOIRE ADAPTABLE sur orifice 3

●●

●

Silencieux G 1/4 en bronze fritté, code : 346 00 002

●●

●●

●

Silencieux G 1/4 en plastique poreux, code : 346 00 407

●●

à la partie inférieure

CUVE POLYCARBONATE (sans protecteur)

La cuve polycarbonate fournie sans protecteur
est équipée d'un verrou de blocage.

Démontage (Modulair 112)

1

45˚

2

3

Remontage (Modulair 112)

45˚

3

2

1

Déverrouillage

Modulair 107

1

Verrouillage

2

1

1

2

3

Version cadenassable

Modulair 107 Modulair 112

(383 46 68) MS-P710-1e

2

FR

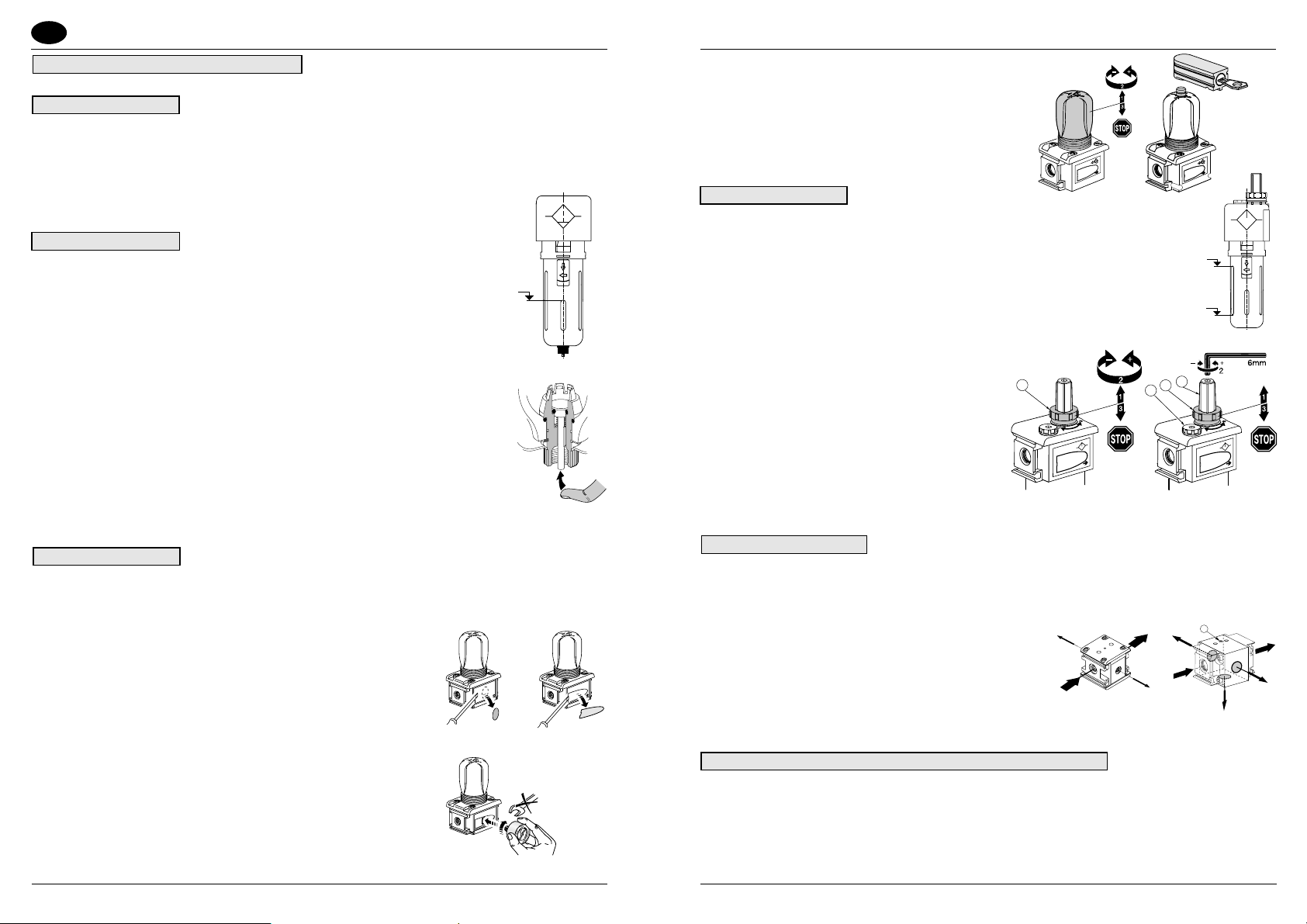

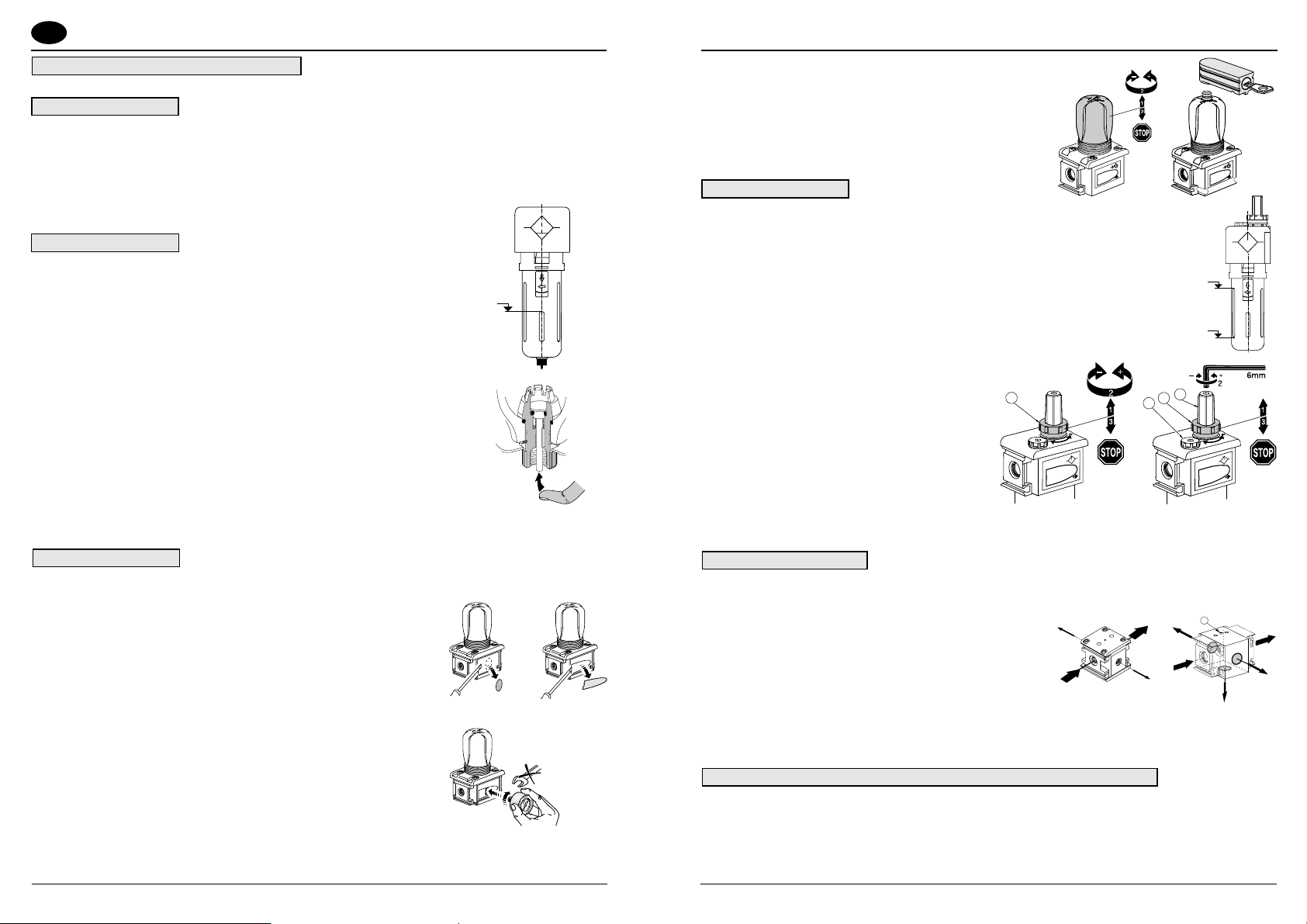

MISE EN SERVICE ET ENTRETIEN

MODULAIR 107 - 112

ENSEMBLE DE TRAITEMENT DE L'AIR : FRL

Se reporter aux spécifications de chaque appareil composant l'ensemble.

FILTRE / REGULATEUR

MONTAGE

●●

●

A placer après la vanne d'isolement et avant le lubrificateur

●●

●●

●

Position verticale (inclinaison maxi 5°)

●●

●●

Accessoires de montage (sur demande) :

●

●●

- bague et équerre supérieure (pour appareil seul)

- équerres latérales

●●

●

Pression et température: voir spécifications générales

●●

autres spécifications: voir filtre et régulateur

ENTRETIEN (voir filtre et régulateur)

FILTRE

MONTAGE

●●

●

A placer à proximité du point d'utilisation, après la vanne d'isolement

●●

●●

Position verticale (inclinaison maxi 5°)

●

●●

●●

●

Pression et température: voir spécifications générales

●●

●●

●

Visualisation du niveau des condensats:

●●

- par cuve transparente (version cuve polycarbonate)

- par la petite ouverture en face avant sur protecteur de cuve

●●

Suivant la version choisie, le filtre est équipé de:

●

●●

- Purge semi-automatique (raccordable G1/8)
Fermeture de la purge à mise sous pression (1,2 bar mini)
Ouverture à chaque coupure d'air
Possibilité d'action manuelle par impulsion sur la purge, la cuve
étant sous pression

- Purge automatique - pression d'utilisation = 2 à 10 bar (pour Modulair 112)
(raccordement par canule pour tube souple Ø 6 mm int.)
Ouverture de la purge commandée par flotteur intégré dés que
le niveau maxi des condensats est atteint
Fermeture après évacuation des condensats
Possibilité d'action manuelle (bouton moleté à vis)

- Purge manuelle

ENTRETIEN

●●

●

Les cuves (avec ou sans protecteur) étant en polycarbonate (PC):

●●

ne jamais utiliser de solvant, mais une solution alcaline (eau savonneuse) pour le nettoyage.

●●

●

Elément filtrant: si celui-ci est colmaté, procéder à son remplacement (composant proposé en pièces de rechange)

●●

●●

●

Seuil de filtration repéré par code de couleur, 5µm: blanc , 10µm: rouge , 25µm (standard): jaune , 50µm: vert

●●

Niveau maxi des

condensats

(petite ouverture)

REGULATEUR

MONTAGE

●●

●

A placer après le filtre et, de préférence, avant le lubrificateur

●●

●●

●

Ne pas monter les régulateurs à la sortie des distributeurs

●●

●●

●

Position quelconque, veillez à l'accessibilité au bouton de réglage

●●

●●

Possibilités de montage:

●

●●

- Fixation directe sur paroi par 2 trous dans le corps
Avec accessoires de montage (sur demande):

- Encastrable en tableau: avec bague de serrage

- Fixation sur paroi: avec bague + équerre supérieure

●●

●

Chaque régulateur est livré avec 2 orifices G 1/8, situées en

●●

face avant et arrière pour adaptation éventuelle d'un manomètre
ou prise de pression régulée. Orifices masqués par plaques-enjoliveurs.
Opérations à effectuer avant toute mise en service.

●●

Montage d'un manomètre

●

●●

- Oter les plaques

- Monter manuellement le manomètre en face avant

- Etancher le bouchon arrière avec un produit approprié

- Remonter la plaque arrière
NOTA: inverser les 2 éléments en cas de sens de circulation
droite-gauche

●●

Montage sans manomètre

●

●●

- Oter les 2 plaques

- Approvisionner 1 bouchon G 1/8 pour l'orifice avant

- Etancher les 2 bouchons avec un produit approprié

- Remonter les plaques-enjoliveurs

ou avec 2 équerres latérales

Modulair 107

Modulair 112

REGLAGE DE LA PRESSION AVAL

●●

Plages de réglage proposées:

●

●●

0,5 bar à 10 bar / 0,2 à 3 bar / 0,5 à 12 bar

●●

●

Pression maxi d'entrée : 16 bar

●●

●●

Température ambiante : - 10°C à + 60°C

●

●●

●●

Bouton de réglage avec dispositif de blocage

●

●●

type "tirer-tourner-pousser"

●●

Possibilité de version équipée d'un dispositif de verrouillage à clé

●

●●

pour éviter tout déréglage intempestif de la pression aval d'utilisation.

•

LUBRIFICATEUR

MONTAGE

●●

●

A placer après le filtre, filtre/régulateur ou régulateur, à proximité du point d'utilisation

●●

●●

●

Position verticale (inclinaison maxi 5°)

●●

●●

●

Pression et température: voir spécifications générales

●●

●●

●

Visualisation du niveau d'huile:

●●

- Par cuve transparente (version cuve polycarbonate)

- Par grandes ouvertures sur protecteur de cuve

REMPLISSAGE DE LA CUVE

●●

●

Modulair 107: lubrificateur hors pression (sous pression sur demande)

●●

●●

●

Modulair 112: lubrificateur hors ou sous pression, après dévissage

●●

du bouchon supérieur (A)

●●

●

Types d'huile : Huile non détergente, sans additif agressif,

●●

classe: VG 32 (ISO 3448) Viscosité : 29 à 35 cSt (mm

REGLAGE DU DEBIT D'HUILE

●●

●

Effectué à l'aide du bouton de réglage (B) avec dispositif

●●

de blocage type " tirer - tourner - pousser " (fig.1), ou à
l'aide d'une clé allen de 6 mm en ayant, au préalable,
déverrouillé le réglage (tirer sur B) (fig.2) - sens de
réglage indiqué par flèches

●●

●

Régler le débit d'huile pendant le passage de l'air

●●

●●

●

Débit mini d'amorçage : inférieur à 20 l/min (ANR)

●●

●●

Débit d'huile : en moyenne prévoir 1 goutte d'huile par

●

●●

minute pour un débit d'air de 300 l/min (ANR)

●●

●

Capot de visualisation sur 360° du débit d'huile (C)

●●

ENTRETIEN

●●

●

Assurer le remplissage d'huile dès que nécessaire

●●

●●

●

Nettoyage de la cuve et du capot de visualisation en polycarbonate (PC) :

●●

ne jamais utiliser de solvant, mais une solution alcaline (eau savonneuse)

2

/s) à 40°C

B

Fig.1

•

Maxi d'huile

(grande ouverture)

Mini d'huile

A

MODULE DE DERIVATION

MONTAGE

●●

●

Emplacement : entre 2 appareils ou monté en sortie d'un appareil

●●

●●

●

Modulair 107: 2 sorties d'air G1/8, frontale et arrière,

●●

livré avec 1 bouchon d'obturation pré-monté

●●

●

Modulair 112: 3 sorties d'air G3/8, positionnées sur faces

●●

inférieure, frontale et arrière + 2 bouchons pré-montés

●●

●

bouchons à étancher avec un produit approprié sur le(s)

●●

orifice(s) non utilisé(s)

●●

●

Possibilité de monter à la partie supérieure, un pressostat

●●

(à commander séparement) pour contrôle de la pression du circuit

●●

Adaptation Modulair 107: version spécifique prévue pour recevoir un

●

●●

Modulair 112: Enlever la vis CHc, située à la partie supérieure,

- Monter le pressostat après l'avoir adapté en version à applique

- Raccorder électriquement

pressostat (sur demande)

qui obture le trou de prise de pression (3)

Modulair 107

(version prévue pour pressostat)

G 1/8

Ø W

Ø W

G 1/8

ENSEMBLE VANNE DE COUPURE 3/2 + DEMARREUR PROGRESSIF

●●

●

A placer après le filtre, filtre/régulateur ou filtre + régulateur et avant l'éventuel lubrificateur

●●

●●

Pression et température : voir spécifications générales

●

●●

●●

●

Possibilité de monter un silencieux d'échappement à la partie inférieure de la vanne de coupure

●●

●●

●

Complément d'informations : voir notice de mise en service et réglage fournie avec chaque ensemble

●●

B

G 3/8

C

W

Ø

•

Fig.2

Modulair 112

3

/8

3

G

G 3/8

W

Ø

3

4

GB

45˚

4

5

INSTALLATION AND MAINTENANCE

MODULAIR 107 - 112

GENERAL

The components of the air treatment system are coupled for left-to-right flow (as in
symbolic representation). The air flow is indicated by an arrow on the front.
A right-to-left flow set-up can be obtained by turning the components through 180°
and moving the pressure gauge and bowl protections to face forwards.

Air service equipment of the Modulair 107 and 112 range exists in versions
intended for use in potentially explosive atmospheres caused by gases,
vapours, mists an/or dusts (ATEX directive 94/9/EC). Startup and maintenance
are to be performed as detailed below.

The standard systems consist of a self-contained filter/regulator and
a lubricator. This configuration offers a gain in the space required
of 30% compared combining three separate components. However,
if the user wishes to constitute a system with an independent filter
and regulator, the components can be procured separately together
with two assembly kits.

Standard system

consisting of 2 elements

with self-contained filter/regulator

and lubricator

System consisting of

3 components (procure

2 assembly kits in addition)

MOUNTING

ASSEMBLY OF COMPONENTS

Components of the "MODULAIR 107 or 112" can
easily be assembled with the connection fitting
(1) which is accessible from the front.

This kit for assembling 2 components includes:
1 reassembly yoke (holes tapped)
1 front assembly yoke (holes counterbored)
2 recessed/CHc assembly screws
1 intercomponent seal

2 Tightening:

Modulair 107: with a recessed screwdriver
Modulair 112: with a 3 mm spider wrench

Separate components and systems can be mounted in different ways (bolts not supplied)

Direct frontal mounting

Side mounting with brackets (accessory)

1

Modulair 107

343 04 001

Modulair 112

343 03 001

(not supplied)

REMOVING AND REINSTALLING BOWL

POLYCARBONATE BOWL WITH PROTECTION

The bowl protection has unlocking button which must be pressed

during removal (1) + (2)

Removal

POLYCARBONATE BOWL (without protection)

The polycarbonate bowl without protection is
equipped with a locking button.

Removal (Modulair 112)

1

45˚

2

3

Reinstallation

2

45˚

2

1

45°

4

3

GENERAL SPECIFICATIONS FOR USE

●●

●

Medium : compressed air or neutral gases

●●

●●

●

Ambient temperature : 0°C to +50°C

●●

●●

●

Max operating pressure : do not exceed the following limits

●●

●●

●

Automatic drain unit : 2 à 10 bar max.

●●

(for Modulair 112)

(depending on the ambient
temperature)

16 bar at 23°C
10 bar at 50°C

Reinstallation (Modulair 112)

45˚

2

1

Unlocking

45˚

Modulair 107

1

2

3

3

Locking

2

1

3

C 4

Modulair 107

343 04 003

Modulair 112

343 03 003

(3) Modulair 107, 2 mounting holes of diameter 4.1 depth C4: 38 / Modulair 112, 2 mounting holes of dia. 5.5 depth C4: 47.5

NOTE - The regulator or filter/regulator can also be secured with a top bracket and ring (accessories)

- The regulator can be panel-mounted separately using a mounting ring (accessory)

1

3/2 ISOLATION VALVE

INSTALLATION

●●

●

To be placed at the beginning of the air treatment system

●●

●●

●

Position as desired, ensuring that the control knob is accessible

●●

●●

For greater convencience, we recommended using side mounting

●

●●

brackets for surface installation

●●

●

Pressure and temperature: see general specifications

●●

●●

●

Manual quarter turn control:

●●

- Knob aligned with pipe: valve open

- Knob perpendicular to ports: valve closed

Recommendation : do not block exhaust port 3, located at the bottom.

Closed padlock version, on request

COMPATIBLE ACCESSORY on port 3

●●

G 1/4 sintered bronze silencer, code : 346 00 002

●

●●

●●

●

G 1/4 porous plastic silencer, code : 346 00 407

●●

2

1

2

3

Modulair 107 Modulair 112

Padlock version

G

3

/8

3

Ø

W

G 3/8

G 3/8

Ø

W

Ø

W

G 1/8

G 1/8

Ø

W

GB

INSTALLATION AND MAINTENANCE

FRL AIR TREATMENT SYSTEM

Refer to the specifications of the system component.

FILTER / REGULATOR

INSTALLATION

●●

●

Place after isolation valve and before lubricator

●●

●●

●

Position vertically (maximum inclination 5°)

●●

●●

●

Installation accessories (on request) :

●●

- top bracket and ring (for separate component)

- side brackets

●●

●

Pressure and temperature: see general specifications

●●

other specifications: see filter and regulator

MAINTENANCE (see filter and regulator)

FILTER

INSTALLATION

●●

Place near point of use, after isolation valve

●

●●

●●

●

Position vertically (maximum inclination 5°)

●●

●●

●

Pressure and temperature: see general specifications

●●

●●

●

Visual condensate level check:

●●

- through transparent bowl (polycarbonate bowl version)

- through small window in front of bowl protection

●●

●

Depending on the version selected: the filter is equipped with:

●●

- A semi-automatic drain (G 1/8 connection)
Drain closes on bowl pressurization
Opens when depressurized
Can be operated manually by pressing plunger when bowl is
under pressure

- Automatic drain - operating pressure 2 to 10 bar (for Modulair 112)
(nipple connection for Ø 6 ID hose)
Drain opens by built-in float when maximum condensate level
is reached
Recloses after discharging condensates
Can be operated manually (knurled knob)

- Manual drain

MAINTENANCE

●●

●

Bowls (with or without guard) of polycarbonate (PC):

●●

never use a solvent, use an alkaline solution (soapy water)

for cleaning.

●●

●

Filtering element: replace if clogged (available as spare part)

●●

●●

Filtering capacity indicated by colour coding: white for 5µm, red for 10µm, yellow (standard) for 25µm,

●

●●

and green for 50µm

condensate level

REGULATOR

INSTALLATION

●●

●

Place after filter and preferably before lubricator

●●

●●

Never connect a regulator to a control valve outlet

●

●●

●●

●

Position as desired, making sure that the adjustment knob is accessible

●●

●●

●

Mounting options:

●●

- Direct surface-mounting using the 2 holes in the body
With mounting accessories (on request)

- Panel mounting: with retaining ring

- Surface mounting:with ring + top bracket

●●

●

Each regulator is supplied with two G 1/2 ports (on the front and

●●

rear) for fitting a pressure gauge
or controlled pressure tapping. Ports concealed with trim.

Operations to be performed before utilising.

●●

●

Installing a pressure gauge

●●

- Remove the trim

- Manually install the pressure gauge at the front

- Seal the rear plug with a suitable product (e.g. Loctite 241)

- Reinstall the trim at the back
NOTE: interchange the two components for right-to-left flow installation

●●

●

Installation without pressure gauge

●●

- Remove the trim

- Obtain one G 1/8 plug for the front port

- Seal the two plugs with a suitable product

- Reinstall the trim

with 2 side brackets

Upper

(small windows)

Modulair 107

Modulair 112

MODULAIR 107 - 112

ADJUSTMENT OF DOWNSTREAM PRESSURE

●●

●

Available adjustment ranges:

●●

0.5 bar to 10 bar / 0.2 to 3 bar / 0.5 to 12 bar

●●

●

Maximum inlet pressure : 16 bar

●●

●●

●

Ambient temperature : -10°C to +60°C

●●

●●

●

Adjustment knob with "pull-turn-push" type

●●

locking system

●●

Key locking version available to avoid inadvertent loss of

●

●●

downstream pressure adjustment.

LUBRICATOR

INSTALLATION

●●

●

To be placed after filter, filter/regulator near point of use

●●

●●

Position vertically (maximum inclinaison 5°)

●

●●

●●

●

Pressure and temperature: see general specifications

●●

●●

●

Visual oil level check:

●●

- Through transparent bowl (polycarbonate bowl version)

- Through large windows in bowl protection

FILLING OF BOWL

●●

●

Modulair 107: lubricator depressurized (pressurized on request)

●●

●●

●

Modulair 112: lubricator depressurized or pressurized, after unscrewing

●●

the upper plug (A)

●●

Types of oil: Non-detergent oil without aggressive additives,

●

●●

VG 32 class (ISO 3448) Viscosity: 29 to 35 cSt (mm

OIL FLOW RATE ADJUSTMENT

●●

Adjustment by means of knob (B) with "pull-turn-push"

●

●●

type locking system (fig.1), or by means of a 6 mm
Allen key after having first unblocked the
adjustment knob (pull B) (fig.2). Flow direction
indicated by arrows.

●●

●

Set oil flow rate during the passage of air

●●

●●

Start point: below 20 l/min (STP)

●

●●

●●

●

Oil flow rate: arg one drop of oil per minute

●●

for an air flow of 300 l/min (STP)

●●

●

360° oil flow sight glass (C)

●●

MAINTENANCE

●●

●

Replenish oil whenever necessary

●●

●●

●

Cleaning of bolw: as the bowls (with or without protection)

●●

are of polycarbonate (PC)

never use a solvent ,use an alkaline solution (soapy water)

2

/s) at 40°C

B

BY-PASS MODULE

INSTALLATION

●●

●

Position: betwen 2 apparatuses or mounted at the end

●●

of an apparatus

●●

●

Modulair 107: two G1/8 air outlets, located on the front and

●●

Modulair 112: three G3/8 air outlets located on the lower, front

●●

●

Seal the plugs with an appropriate product on the unused ports

●●

●●

●

A pressure switch (to be ordered separately) can be added to the

●●

upper part of the module to control the circuit pressure

●●

●

Adaptation on Modulair 107: special version intended for use with

●●

- Install the pressure switch after converting for pad mounting

- Make electrical connections

rear sides, delivered with a pre-mounted plug.

and rear sides + 2 pre-mounted plugs

Modulair 112: Remove the hex socket head screw located on

a pressure switch (on request)

the bottom, plugging the pressure (3) tapping

3/2 SHUT-OFF VALVE AND SOFT-START DEVICE

INSTALLATION

●●

Place after the filter, filter/regulator or filter + regulator and before the eventual lubricator

●

●●

●●

●

Pressure and temperature: see general specifications

●●

●●

●

An exhaust silencer can be mounted on the bottom of the shut-off valve

●●

●●

●

Further information: see installation and adjustment instructions supplied separately with system

●●

43

•

Max. oil level

(large windows)

Min. oil level

•

Fig. 1

Modulair 107

(version for pressure switch)

A

C

B

•

Fig. 2

Modulair 112

DE

2

3

45˚

45˚

4

5

3

INBETRIEBNAHME UND WARTUNG

MODULAIR 107 - 112

ALLGEMEINES

Die Komponenten für die Druckluftaufbereitung werden in Durchflußrichtung von links
nach rechts (wie angezeigt) montiert. Die Durchflußrichtung ist auf der Vorderseite mit
einem Pfeil angegeben.
Die Druckluftversorgung kann wahlweise auch von rechts nach links erfolgen. Dazu
werden die Geräte gedreht und die Schutzkörbe und Manometer um 180° versetzt.
Die Geräte zur Druckluftaufbereitung des Typs Modulair 107 und 112 stehen in
verschiedenen Versionen für den Einsatz in explosionsfähigen Atmosphären, die durch
Gase, Dämpfe, Nebel oder Staub verursacht werden (ATEX-Richtlinie 94/9/EG), zur
Verfügung:
Die Inbetriebnahme und Wartung hat nach den nachstehenden
Anweisungen zu erfolgen.

Die Wartungseinheiten bestehen aus zwei Geräten: Filterdruckregler
und Öler. Gegenüber der Lösung mit drei Einzelgeräten (Filter,
Druckregler, Öler) wird hierbei 30 % Platz eingespart. Der Anwender
kann jedoch Einheiten aus Filter, Druckregler und Öler auch selbst
zusammenstellen. In diesem Fall sind die Einzelgeräte zusammen mit
zwei Verbindungssätzen zu bestellen.

Standard-Gerät

mit Filterdruckregler als Einheit

und Öler

Einheit aus drei Einzelgeräten

(Zusammenbau mit zwei

Verbindungssätzen)

BEFESTIGUNG

Die Einzelgeräte und Einheiten können auf unterschiedliche Weise montiert werden
(Schrauben nicht im Lieferumfang enthalten).

Direkte Befestigung von vorne

ZUSAMMENBAU VON EINZELGERÄTEN

Die Geräte des Typs MODULAIR 107 und 112
sind leicht mit einem Verbindungssatz (1) zusam­menzubauen und von vorne
zugänglich.

1

Modulair 107

343 04 001

Modulair 112

343 03 001

(1) Der Verbindungssatz besteht aus:
1 Montageflansch hinten (Gewindebohrungen)
1 Montageflansch vorne (Durchgangsbohrungen)
2 CHc-Kreuzschlitzschrauben
1 O-Ring

2 Modulair 107:

Modulair 112: Inbusschlüssel

Seitliche Befestigung mit Haltewinkeln

Schraubendreher für Kreuzschlitzschrauben

(nicht im Lieferumfang enthalten)

(Zubehör)

3

C 4

ANMERKUNG - Der Druckregler und die Filterdruckregler-Einheit können auch mit einem Haltewinkel oben und einer

(3) -

2 Befestigungsbohrungen: Modulair 107: Ø 4,1 Tiefe C4: 38 / 2 Befestigungsbohrungen bei Modulair 112: Ø 5,5 Tiefe C4: 47,5.

Haltemutter (Zubehör) montiert werden.

- Der Druckregler als Einzelgerät kann mit einer Haltemutter (Zubehör) in eine Schalttafel einbaut werden.

Modulair 107

343 04 003

Modulair 112

343 03 003

1

MONTAGE UND DEMONTAGE DER BEHÄLTER

BEHÄLTER AUS POLYCARBONAT MIT SCHUTZKORB

Der Behälterschutzkorb ist mit eine Verriegelungsknopf versehen, der

zur Demontage (1) + (2) betätigt werden muß.

Demontage

BEHÄLTER AUS POLYCARBONAT
(ohne Schutzkorb)

Der Behälter aus Polycarbonat ohne Schutzkorb
ist mit einem Sicherungskeil versehen.

Demontage (Modulair 112)

1

45˚

2

3

Montage (Modulair 112)

45˚

2

1

Modulair 107

1

Verriegelung

2

1

45˚

Montage

45°

4

3

Entriegelung

2

2

1

ALLGEMEINE BETRIEBSDATEN

●●

Medium : Druckuft oder neutrale Gase

●

●●

●●

●

Umgebungstemperatur : 0 °C bis 50 °C

●●

●●

●

Max. Betriebssdruck : Die folgenden Drücke dürfen

●●

nicht überschritten werden (in
Abhängigkeit der Umge­bungstemperatur):

16 bar bei 23 °C
10 bar bei 50 °C

●●

●

Komponente mit automatischem Kondensatablaß: max. 2 bis 10 bar

●●

(für Modulair 112)

3/2-ABSPERRVENTIL

MONTAGE

●●

●

Vor der Wartungseinheit montieren.

●●

●●

●

Beliebige Lage, wobei darauf geachtet werden muß, daß der Betätigungs-

●●

griff zugänglich ist.

●●

●

Zur einfacheren Bedienung werden für die Wandbefestigung die seitli-

●●

chen Haltewinkel empfohlen.

●●

●

Druck und Temperatur: siehe Spezifikationen

●●

●●

●

Handbetätigung „Viertelumdrehung“:

●●

- Griff in Leitungsrichtung = Ventil geöffnet

- Griff quer zu den Anschlüssen = Ventil geschlossen

Hinweis: Der Entlüftungsanschluß unten (3) ist nicht zu verschließen.
Ausführung mit Absperrvorrichtung auf Anfrage

MONTIERBARES ZUBEHÖR (Anschluß 3):

●●

●

Schalldämpfer G 1/4 aus Sinterbronze, Bestell-Code: 346 00 002

●●

●●

Schalldämpfer G 1/4 aus Kunststoff, Bestell-Code: 346 00 407

●

●●

2

1

2

3

Ausführung mit Absperrvorrichtung

Modulair 107 Modulair 112

B

•

G

3

/8

3

Ø

W

G 3/8

G 3/8

Ø

W

DE

INBETRIEBNAHME UND WARTUNG

MODULAIR 107 - 112

WARTUNGSEINHEIT: FILTERDRUCKREGLER - ÖLER

Siehe Spezifikationen für jedes einzelne Gerät.

FILTERDRUCKREGLER

MONTAGE

●●

Nach dem Absperrventil und vor dem Öler montieren.

●

●●

●●

●

Vertikale Lage (max. Neigung 5°).

●●

●●

●

Montagezubehör:

●●

- Haltemutter und -winkel oben (für Einzelgerät)

- Seitliche Haltewinkel

●●

●

Druck und Temperatur: siehe allgemeine Spezifikationen.

●●

Weitere Spezifikationen: siehe Filter und Druckregler.

WARTUNG (siehe Filter und Druckregler)

FILTER

MONTAGE

●●

●

Nahe der Einsatzstelle und nach dem Absperrventil montieren.

●●

●●

●

Vertikale Lage (Neigung max. 5°).

●●

●●

●

Druck und Temperatur: siehe allgemeine Spezifikationen.

●●

●●

●

Füllstandsanzeige für Kondensat:

●●

- durch transparentem Behälter (bei Behälter aus Polycarbonat),

- mit einer kleinen Schauöffnung auf der Vorderseite des Schutzkorbes.

●●

●

Der Filter ist je nach Ausführung wie folgt ausgestattet:

●●

- Halbautomatischer Kondensatablaß (Anschluß G 1/8)
Schließen des Ablaßventils bei Druckbeaufschlagung.
Öffnen des Ablaßventils bei Unterbrechung der Luftzufuhr.
Handbetätigung bei druckbeaufschlagtem Behälter möglich.

- Automatischer Kondensatablaß - Betriebsdruck = max. 2 bis 10 bar (für Modulair 112)
(Anschluß für Schlauch Ø 6 mm innen)
Öffnen des mit einem Schwimmer betätigten Ablaßventils bei Erreichen der maximalen
Kondensathöhe.
Schließen nach Kondensatentleerung.
Handbetätigung über Rändeldrehknopf möglich.

- Handbetätigtes Ablaßventil.

WARTUNG

●●

●

Für die Reinigung der Behälter (mit oder ohne Schutzkorb) aus Polycarbonat (PC) wird eine

●●

Alkalilösung (Seifenlauge) empfohlen. Keine Lösungsmittel verwenden.

●●

●

Filtereinsatz: Der Filtereinsatz ist auszutauschen, sobald er sich zugesetzt hat (Einsatz als

●●

Ersatzteil erhältlich).

●●

●

Die Filterfeinheit ist durch verschiedenfarbige Filtereinsätze gekennzeichnet:

●●

5 µm - weiß, 10 µm - rot, 25 µm (Standard) - gelb; 50 µm - grün.

DRUCKREGLER

MONTAGE

●●

●

Nach dem Filter und vorzugsweise vor dem Öler montieren.

●●

●●

●

Die Druckregler dürfen nicht an den Ausgang der Wegeventile montiert werden.

●●

●●

●

Beliebige Lage, wobei darauf geachtet werden muß, daß der Ziehdrehknopf zur

●●

Druckeinstellung zugänglich ist.

●●

●

Befestigungsmöglichkeiten:

●●

- Direkte Wandbefestigung über 2 Bohrungen im Gehäuse
Mit Montagezubehör (auf Anfrage):

- Zum Schalttafeleinbau: mit Haltemutter

- Wandbefestigung: mit Haltemutter und Haltewinkel oben

●●

●

Jeder Druckregler ist mit jeweils einem Anschluß G 1/8 vorne und hinten zur

●●

wahlweisen Montage eines Manometers oder Abnahme des geregelten Druckes versehen.
Die Anschlüsse sind mit Kunststoffblenden abgedeckt.

Vor der Inbetriebnahme sind folgende Maßnahmen zu ergreifen:

●●

Montage eines Manometers:

●

●●

- Entfernen Sie die Kunststoffblenden.

- Schrauben Sie das Manometer von Hand auf der Vorderseite ein.

- Dichten Sie den hinteren Stopfen mit einem geeigneten Mittel ab (z.B.: Loctite 241).

- Stecken Sie die hintere Kunststoffblende wieder auf.
ANMERKUNG: Bei einer Druckluftversorgung von rechts nach links sind die zwei
Elemente umzudrehen.

●●

●

Montage ohne Manometer:

●●

- Entfernen Sie die beiden Kunststoffblenden.

- Versehen Sie den Anschluß vorne mit 1 Stopfen G 1/8.

- Dichten Sie die zwei Stopfen mit einem geeigneten Mittel ab.

- Stecken Sie die Kunststoffblenden wieder auf.

mit 2 seitlichen Haltewinkeln

3

Max. Kondensathöhe

(Kleine Schauöffnung)

Modulair 107

Modulair 112

REGELUNG DES SEKUNDÄRDRUCKS

●●

Einstellbereiche:

●

●●

0,5 bar bis 10 bar / 0,2 bis 3 bar / 0,5 bis 12 bar

Max. Eingangsdruck : 16 bar

●●

●

Umgebungstemperatur : -10 °C bis 60 °C

●●

●●

●

Ziehdrehknopf

●●

●●

●

Um ein ungewolltes Verstellen des Betriebsdrucks zu vermeiden, sind

●●

Ausführungen mit Schlüsselabsperrvorrichtung lieferbar.

•

ÖLER

MONTAGE

●●

●

Nach dem Filter, Druckregler oder Filterdruckregler nahe am Verbraucher montieren.

●●

●●

●

Vertikale Lage (max. Neigung 5°)

●●

●●

●

Druck und Temperatur: siehe allgemeine Spezifikationen

●●

●●

Ölstandsanzeige:

●

●●

- durch transparenten Behälter (Behälter aus Polycarbonat)

- mit großen Schauöffnungen am Schutzkorb

BEFÜLLEN DES BEHÄLTERS

●●

●

Modulair 107: Ölnachfüllung drucklos (unter Druck auf Anfrage)

●●

Modulair 112: Ölnachfüllung unter Druck oder drucklos nach Abschrauben
des oberen Einfüllstutzens (A)

●●

●

Ölsorten: Nicht waschaktives Öl, ohne aggressive Zusätze,

●●

Klasse: VG 32 (ISO 3448) Viskosität: 29 bis 35 cSt (mm

REGELUNG DER ÖLDURCHFLUSSMENGE

●●

●

Einstellung mit Ziehdrehknopf (B) (Abb. 1) oder mit einem Inbusschlüssel

●●

(6 mm) nach der Entriegelung (B herausziehen) (Abb. 2).
Die Einstellrichtung ist mit Pfeilen angegeben.

●●

●

Die Ölmenge kann unter Druck eingestellt werden.

●●

●●

Mindestdurchfluß für Ölerfunktion: unterhalb 20 l/min.

●

●●

●●

●

Ölmenge: mindestens 1 Tropfen pro Minute bei einem

●●

Luftdurchsatz von 300 l/min vorsehen.

●●

360°-Schauglas für Öldurchfluß (C).

●

●●

WARTUNG

●●

●

Öl nach Bedarf einfüllen.

●●

●●

●

Für die Reinigung der Behälter (mit oder ohne Schutzkorb)

●●

aus Polycarbonat (PC) wird eine Alkalilösung (Seifenlauge)
empfohlen. Keine Lösungsmittel verwenden.

2

/s) bei 40 °C

VERTEILERMODUL

MONTAGE

●●

Einbaulage: zwischen 2 Geräten oder am Ausgang eines Geräts.

●

●●

●●

●

Modulair 107: 2 Entlüftungen G1/8 vorne und hinten mit 1 vormontierten

●●

Blindstopfen

●●

Modulair 112: 3 Entlüftungen G3/8 unten, vorne und hinten + 2

●

●●

vormontierte Blindstopfen.

●●

●

Die Blindstopfen zum Verschluß eines nicht verwendeten Anschlusses

●●

sind mit einem geeigneten Mittel abzudichten

●●

Möglichkeit der Montage eines (separat zu bestellenden) Druckschalters

●

●●

oben zur Überwachung des Druckes im Luftnetz

●●

Montage auf Modulair 107: Sonderausführung zur Aufnahme eines

●

●●

Modulair 112: Lösen Sie die obere Inbusschraube, die

- Montieren Sie den Druckschalter nachdem Sie ihn zum Aufflanschen
vorbereitet haben.

- Schließen Sie das Gerät elektrisch an.

Druckschalters (auf Anfrage)

die Bohrung für die Druckabnahme
verschließt.

Abb. 1

Modulair 107

(

Montage für Druckschalters

G 1/8

W

Ø

Max. Ölhöhe

großen

Schauöffnungen

Min. Ölhöhe

C

B

A

Abb. 2

)

Ø W

G 1/8

•

Modulair 112

3/2-STOPPVENTIL UND PROGRESSIVES ANFAHRVENTIL

MONTAGE

●●

●

Nach dem Filter, Filterdruckregler oder der Wartungseinheit und vor einem eventuellen Öler montieren.

●●

●●

●

Druck und Temperatur: siehe allgemeine Spezifikationen.

●●

●●

●

Möglichkeit der Montage eines Schalldämpfers (siehe Zubehör) unten am Stoppventil.

●●

●●

●

Zusätzliche Informationen: siehe die Vorschriften zur Inbetriebnahme und Einstellung, die jedem Stoppventil mit progressivem

●●

Anfahrventil beigelegt sind.

4

IT

2

3

45˚

4

3

45°

45˚

2

3

GENERALITA'

I componenti del gruppo trattamento aria si assemblano in base alla direzione di circolazione
sinistra-destra (vedi schema). La direzione di flusso dell'aria viene indicata dalla freccia
sul lato anteriore.
Possibilita' di assemblaggio in senso inverso (destra-sinistra) ruotando i componenti di
180° e riposizionando le protezioni metalliche ed il manometro sul lato anteriore.

I gruppi trattamento aria Modulair 107 e 112 sono disponibili nelle versioni per atmosfere
pericolose sotto forma di gas, vapori, nebbie e polveri (direttiva ATEX 94/9/CE) :
l’installazione e la manutenzione sono basate sulle indicazioni sotto riportate.

I gruppi standard presentati in questa documentazione sono formati
da due elementi con filtro/regolatore monoblocco e lubrificatore.
Questa soluzione consente una riduzione dell'ingombro del 30 %
rispetto alla versione a tre elementi. Se l'utilizzatore desidera realizzare
dei gruppi con filtro e regolatore indipendenti, sara' necessario ordinare
separatamente ognuno dei componenti + i 2 kit di assemblaggio.

MESSA IN SERVIZIO E MANUTENZIONE

ASSEMBLAGGIO DEGLI ELEMENTI SEPARATI

Collegamento di tutti gli apparecchi MODULAIR
107-112 grazie al kit di assemblaggio (1) con

accesso frontale

MODULAIR 107 - 112

SMONTAGGIO/ MONTAGGIO DELLE TAZZE

TAZZA IN POLICARBONATO CON PROTEZIONE METALLICA

La protezione metallica e' provvista di un tasto di bloccaggio da

premere durante le fasi di montaggio (1) + (2).

Smontaggio

45˚

4

TAZZA IN POLICARBONATO (senza protezione)

La tazza in policarbonato fornita senza protezione
e' provvista di un gancio di bloccaggio.

Smontaggio (Modulair 112)

1

Gruppo standard formato da

con filtro/regolatore monoblocco

2 elementi

e lubrificatore

FISSAGGIO

Gruppo formato da

3 elementi

(ordinare anche

2 kit di assemblaggio)

Il kit d'assemblaggio (1) comprende:
1 piastrina di assemblaggio posteriore (fori filettati)
1 piastrina di assemblaggio anteriore (fori con lamatura)
2 viti d'assemblaggio con testa a croce/esagono

incassato

1 guarnizione di tenuta tra i componenti

2 Assemblaggio:

Modulair 107: mediante cacciavite con testa a croce
Modulair 112: mediante chiave a testa esgonale

Il fissaggio degli apparecchi separati o dei gruppi puo' essere realizzato in vari modi (viti non fornite)

Fissaggio frontale diretto

Fissaggio mediante staffe laterali (accessorio)

3

C 4

Modulair 107

343 04 003

Modulair 112

343 03 003

(3) 2 fori di fissaggio Modulair 107: Ø 4,1 profondità C4: 38 mm / Modulair 112: profondità C4: 47,5 mm

NOTA

- Il regolatore o filtro/regolatore puo' anche essere fissato per mezzo di una staffa superiore e una ghiera (accessorio)

- Il regolatore puo' essere montato a pannello per mezzo di una ghiera di fissaggio (accessorio)

1

Modulair 107

343 04 001

Modulair 112

343 03 001

da 3 mm (non fornita)

5

2

Montaggio

45˚

2

1

CARATTERISTICHE GENERALI

●●

●

Fluido controllato : aria compressa o gas

●●

●●

●

Temperatura ambiente : 0° C ÷ + 50°C

●●

●●

●

Pressione max di utilizzo : non superare le

●●

●●

Componente con scarico automatico : 2 a 10 bar max

●

●●

(per Modulair 112)

neutri

seguenti pressioni
(in funzione della
temperatura ambiente)

16 bar a 23°C
10 bar a 50°C

Sbloccaggio protezione

Montaggio (Modulair 112)

45˚

2

1

Modulair 107

Bloccaggio protezione

1

3

2

1

VALVOLA DI ISOLAMENTO 3/2

MONTAGGIO

●●

●

Posizionare davanti al gruppo di trattamento dell'aria

●●

●●

Montaggio possibile in qualsiasi posizione, purche' la manopola di

●

●●

comando rimanga accessibile

●●

Per un utilizzo piu' agevole in caso di montaggio a parete, si raccomanda

●

●●

di scegliere il fissaggio mediante staffe laterali

●●

●

Pressione e temperatura: vedere caratteristiche generali

●●

●●

Comando manuale "quarto di giro" :

●

●●

- Manopola nella direzione del senso di flusso = valvola aperta

- Manopola perpendicolare al senso di flusso = valvola chiusa

Importante: non tappare la connessione di scarico 3, situata

Opzione: posizione chiusa lucchettabile a richiesta

ACCESSORI ADATTABILI sul foro 3

●●

●

Silenziatore G 1/4 in bronzo sinterizzato, codice : 346 00 002

●●

●●

●

Silenziatore G 1/4 in plastica porosa, codice : 346 00 407

●●

nella parte inferiore

1

2

3

Opzione lucchettabile

Modulair 107 Modulair 112

MS-P710-1e

2

G

3

/8

3

Ø

W

G 3/8

G 3/8

Ø

W

IT

MESSA IN SERVIZIO E MANUTENZIONE

MODULAIR 107 - 112

Vedere le caratteristiche di ogni apparecchio compreso nel gruppo

FILTRO / REGOLATORE

GRUPPO TRATTAMENTO: FRL

MONTAGGIO

●●

●

Posizionare dopo la valvola di isolamento e prima del lubrificatore

●●

●●

●

Posizione verticale (inclinazione max 5°)

●●

●●

●

Accessori per il montaggio :

●●

- ghiera e staffa superiore (per un solo apparecchio)

- staffe laterali

●●

●

Pressione e temperatura: vedere caratteristiche generali

●●

altre caratteristiche: vedere filtro e regolatore

MANUTENZIONE (vedere filtro e regolatore)

FILTRO

MONTAGGIO

●●

●

Posizionare in prossimita' del punto di utilizzo, dopo la valvola di isolamento

●●

●●

Posizione verticale (inclinazione max 5°)

●

●●

●●

●

Pressione e temperatura: vedere caratteristiche generali

●●

●●

●

Visualizzazione del livello di condensa:

●●

- attraverso la tazza trasparente (versione tazza in policarbonato)

- attraverso la feritoia piccola sul lato anteriore della protezione metallica

●●

A seconda della versione scelta, il filtro e' provvisto di:

●

●●

- Scarico semi-automatico (raccordabile G1/8)
Chiusura dello scarico alla messa in pressione
Apertura in caso di mancanza di pressione
Possibilita' di intervento manuale mediante impulsi sullo scarico con tazza in pressione

- Scarico automatico - pressione di utilizzo = 2 a 10 bar max (per Modulair 112)
(collegamento mediante portagomma per tubo flessibile Ø 6 mm int.)
Apertura dello scarico tramite galleggiante incorporato non appena viene
raggiunto il livello max di condensa
Chiusura dopo l'evacuazione della condensa
Possibilita' di intervento manuale (pulsante zigrinato a vite)

- Scarico manuale

MANUTENZIONE

●●

●

Tazze in policarbonato (PC) con o senza protezione:

●●

non utilizzare mai solventi, pulire invece con una soluzione alcalina (acqua saponata).

●●

●

Elemento filtrante: in caso di intasamento, procedere alla sostituzione (componente disponibile come ricambio)

●●

●●

●

Soglia di filtrazione contraddistinta da un diverso colore; 5µm: bianco , 10µm: rosso,

●●

25µm (standard): giallo, 50µm: verde

Livello max

condensa

(feritoia piccola)

REGOLATORE

MONTAGGIO

●●

●

Posizionare dopo il filtro e, preferibilmente, prima del lubrificatore

●●

●●

Non montare i regolatori all'uscita dei distributori

●

●●

●●

●

Possibilita' di montaggio in qualsiasi posizione purche' la manopola di

●●

regolazione rimanga accessibile

●●

Alternative per il fissaggio:

●

●●

- Fissaggio diretto alla parete mediante 2 fori nel corpo
Con accessori di montaggio (su richiesta):

- ad incasso a pannello: con ghiera di serraggio

- fissaggio a parete: con ghiera piu' staffa superiore

●●

Ogni regolatore ha 2 fori G 1/8, sul lato anteriore e posteriore per l'eventuale

●

●●

montaggio di un manometro o presa di pressione regolata. Fori mascherati
da apposite piastrine.
Operazioni da effettuare prima di ogni messa in servizio.

●●

Montaggio di un manometro

●

●●

- Togliere le piastrine

- Montare manualmente il manometro sul lato anteriore

- Assicurare la tenuta del tappo posteriore con un prodotto adeguato
(es: Loctite 241)

- Rimontare la piastrina posteriore
NOTA: invertire i 2 elementi in caso di circolazione destra-sinistra

●●

●

Montaggio senza manometro

●●

- Togliere le 2 piastrine

- Predisporre 1 tappo G 1/8 per il foro anteriore

- Assicurare la tenuta dei 2 tappi con un prodotto adeguato

- Rimontare le piastrine

con 2 staffe laterali

3

Modulair 107

Modulair 112

REGOLAZIONE DELLA PRESSIONE A VALLE

●●

Gamme di regolazione proposte:

●

●●

0,5 bar ÷ 10 bar / 0,2 ÷ 3 bar / 0,5 ÷ 12 bar

●●

●

Pressione max di ingresso: 16 bar

●●

●●

●

Temperatura ambiente : - 10°C ÷ + 60°C

●●

●●

●

Manopola di regolazione con dispositivo di bloccaggio

●●

tipo "tirare-girare-spingere"

●●

●

Versione con dispositivo di bloccaggio a chiave

●●

per evitare qualsiasi variazione indesiderata della pressione di
utilizzo a valle

•

LUBRIFICATORE

MONTAGGIO

●●

Posizionare dopo il filtro, filtro/regolatore o regolatore in prossimita' del punto di utilizzo

●

●●

●●

●

Posizione verticale (inclinazione max 5°)

●●

●●

●

Pressione e temperatura: vedere caratteristiche generali

●●

●●

●

Visualizzazione del livello dell'olio:

●●

- Attraverso tazza trasparente (versione con tazza in policarbonato)

- Attraverso le feritoie grandi sulla protezione

RIEMPIMENTO DELLA TAZZA

●●

Modulair 107: lubrificatore non in pressione (sotto pressione a richiesta)

●

●●

●●

●

Modulair 112: lubrificatore non o sotto pressione, dopo aver svitato il tappo

●●

superiore (A)

●●

●

Tipi di olio : Olio non detergente, senza additivi aggressivi,

●●

classe : ISO VG 32 (ISO 3448) Viscosita' : 29 ÷ 35 cSt (mm

REGOLAZIONE DELLA PORTATA D'OLIO

●●

●

Regolazione attraverso la ghiera (B) con dispositivo di bloccaggio tipo

●●

" tirare - girare - spingere " (fig.1), oppure mediante
chiave a testa esagonale da 6 mm avendo,

precedentemente, sbloccato la regolazione

(tirare su B) (fig.2) - direzione di regolazione indicata
dalle frecce

●●

●

Regolare la portata dell'olio durante il passaggio dell'aria

●●

●●

●

Portata min. di innesco: inferiore a 20 l/min (ANR)

●●

●●

●

Portata d'olio: prevedere in media 1 goccia d'olio al

●●

minuto per una portata d'aria di 300 l/min (ANR)

●●

●

Cappuccio con visualizzazione a 360° della

●●

portata dell'olio (C)

MANUTENZIONE

●●

●

Assicurare un regolare rabbocco dell'olio

●●

●●

●

Pulizia della tazza: poiche' le tazze (con o senza protezione) sono in policarbonato (PC) si

●●

raccomanda di non utilizzare mai dei solventi ma una soluzione alcalina (acqua saponata)

2

/s) a 40°C

B

Fig.1

•

Max olio

(feritoie grandi)

Min. olio

C

B

A

Fig.2

BASETTA DI DERIVAZIONE

MONTAGGIO

●●

Disposizione: tra 2 apparecchi o montato sull'uscita di un componente

●

●●

●●

●

Modulair 107: 2 uscite G1/8, anteriore e posteriore; un tappo di

●●

otturazione fornito premontato

●●

●

Modulair 112: 3 uscite G3/8 posizionate sui lati inferiore, anteriore

●●

e posteriore + 2 tappi di otturazione forniti premontati

●●

●

Tappi a tenuta utilizzando un prodotto appropriato sulle uscite non

●●

utilizzate

●●

Possibilita' di montaggio sulla parte superiore di un pressosta per il

●

●●

controllo della pressione del circuito (da ordinare separamente)

●●

●

Adattamento Modulair 107: versione specifica prevista per ricevere

●●

Modulair 112: Togliere la vite a brugola, situata sulla

- Montare il pressostato dopo averlo adattato in versione applique

- Eseguire il collegamento elettrico

un pressosta (a richiesta)

parte superiore, che chiude il foro della
presa di pressione (3)

Modulair 107

(versione prevista per pressostato)

G 1/8

Ø W

Ø W

G 1/8

Modulair 112

GRUPPO VALVOLA SEZIONATRICE DI CIRCUITO 3/2 + AVVIATORE PROGRESSIVO

●●

Da posizionare dopo il filtro, filtro/regolatore o filtro + regolatore e possibilmente prima del lubrificatore

●

●●

●●

●

Pressione e temperatura: vedere caratteristiche generali

●●

●●

●

Possibilita' di montare un silenziatore sullo scarico (vedere accessori) sulla parte inferiore della valvola sezionatrice

●●

di circuito

●●

●

Per maggiori informazioni: vedere il libretto di messa in servizio e regolazione fornito con ogni gruppo

●●

4

•

ES

2

3

45˚

45˚

2

3

GENERALIDADES

Los componentes del conjunto de tratamiento de aire se racordan siguiendo el sentido
de circulación izquierda-derecha (similar al del dibujo). El sentido de circulación del aire
se indica en la cara delantera con una flecha.
Posibilidad de montaje inverso, con circulación derecha-izquierda, girando los elementos
y desplazándolos 180°, en la cara delantera, los protectores de cuba y manómetro.

Los aparatos de tratamiento del aire Modular 107 y 112 existen en versiones previstas

para ambientes explosivos bajo forma de gas, vapores, niebla y polvo (directiva
ATEX 94/9/CE) : su puesta en marcha y mantenimiento se hacen según las indicaciones

siguientes.

Los conjuntos standard están constituidos por dos elementos con
filtro/regulador monobloque y lubricador. Con esta solución se redu-
cen las dimensiones en un 30 % con respecto a la versión con tres
productos. Sin embargo si el usuario desea constituir conjuntos con
filtro y regulador independientes, aprovisionar por separado cada uno
de los componentes + los 2 lotes de ensamblaje.

PUESTA EN SERVICIO Y MANTENIMIENTO

ENSAMBLAJE DE ELEMENTOS SEPARADOS

Asociación fácil de todos los elementos del
MODULAR 107-112 mediente dispositivo de
acoplamiento (1) con accesibilidad frontal

MODULAIR 107 - 112

DESMONTAJE/ MONTAJE DE CUBAS

CUBA DE POLICARBONATO CON PROTECTOR DE CUBA

El protector de cuba posee un botón de desenclavamiento que se

accionar durante las fases de desmontaje (1) + (2)

Desmontaje

45˚

4

CUBA DE POLICARBONATO (sin protector)

La cuba de policarbonato sin protector está
equipada de un pasador de bloqueo

Desmontaje (Modulair 112)

1

Conjunto standard

constituido por 2 elementos

con filtro/regulador monobloque

y lubricador

FIJACIÓN

Conjunto constituido por 3

componentes

(aprovisionar 2 lotes

de ensamblaje)

1

Modular 107

Modulair 107

343 04 001

Modular 112

Modulair 112

343 03 001

El lote de ensamblaje (1) contiene:
1 brida de ensamblaje trasera (agujeros roscados)
1 brida de ensamblaje delantera (agujeros lamados)
2 tornillos de acoplamiento de cabeza
cruciforme/CHc
1 junta de estanquidad intercomponentes

2

Apriete:
Modulair 107: mediante tornillo cruciforme
Modulair 112: mediante liave hexagonal de 3 mm

(no provista)

La fijación de los elementos separados o de los conjuntos se puede realizar de diferentes maneras. (tornillos no provistos)

Fijación frontal directa

Fijación por escuadras laterales (accesorio)

3

C 4

(3)

2 agujeros de fijación, Modulair 107: Ø 4,1 profundidad C4: 38 mm / Modulair 112: Ø 5,5 profundidad C4: 47,5 mm

NOTA

- El regulador o filtro/regulador puede ser fijado con la ayuda de una escuadra superior + anillo (accesorios)

- El regulador solo puede ser montado en cuadro con la ayuda de un anillo de fijación (accesorio)

Modular 107

Modulair 107

343 04 003

Modular 112

Modulair 112

343 03 003

5

Montaje (Modulair 112)

45˚

1

Modulair 107

1

3

Enclavamiento

2

1

45˚

Montaje

4

3

(en función de la temperatura

45°

2

Desenclavamiento

2

2

1

ESPECIFICACIONES GENERALES DE UTILIZACIÓN

●●

●

Fluido : aire comprimido o gases neutros

●●

●●

●

Temperatura ambiente : 0° C a + 50°C

●●

●●

Presión max. de utilización : no sobrepasar la presión siguiente

●

●●

ambiente)

16 bar a 23°C

●●

●

Componente con purga automática : 2 a 10 bar max.

●●

(por Modulair 112)

10 bar a 50°C

VÁLVULA DE AISLAMIENTO 3/2

MONTAJE

●●

●

Colocar antes del conjunto de tratamiento de aire

●●

●●

●

Posición indiferente, considerando la accesibilidad a la empuñadura

●●

de mando.

●●

●

Para mayor comodidad de utilización, en el caso de montaje sobre pared,

●●

se recomienda elegir la fijación por escuadras laterales

●●

●

Presión y temperatura: ver especificaciones generales

●●

●●

●

Mando manual "cuarto de vuelta" :

●●

- Empuñadura en el sentido de la canalización = válvula abierta

- Empuñadura perpendicular a los orificios = válvula cerrada

Recomendación: no obturar el orificio de escape 3, situado

en la parte inferior

Versión: posición cerrada con candado, bajo demanda

ACCESORIO ADAPTABLE sobre el orificio 3

●●

●

Silencioso G 1/4 de bronce sinterizado, código : 346 00 002

●●

●●

Silencioso G 1/4 de plástico poroso, código : 346 00 407

●

●●

1

2

3

Versión cerrada con candado

Modulair 107 Modulair 112

1

2

G

3

/8

3

Ø

W

G 3/8

G 3/8

Ø

W

B

•

ES

PUESTA EN SERVICIO Y MANTENIMIENTO

MODULAIR 107 - 112

CONJUNTO DE TRATAMIENTO DE AIRE : FRL

Remitirse a las especificaciones de cada elemento que compone el conjunto.

FILTRO / REGULADOR

MONTAJE

●●

●

Colocar después de la válvula de aislamiento y antes del lubricador

●●

●●

●

Posición vertical (inclinación máxima 5°)

●●

●●

●

Accesorios de montaje (bajo demanda):

●●

- anillo y escuadra superior (para elemento solo)

- escuadras laterales

●●

●

Presión y temperatura: ver especificaciones generales

●●

otras especificaciones: ver filtro y regulador

MANTENIMIENTO (ver filtro y regulador)

FILTRO

MONTAJE

●●

●

Colocarlo próximo al punto de utilización, después de la válvula de aislamiento

●●

●●

●

Posición vertical (inclinación máxima 5°)

●●

●●

●

Presión y temperatura: ver especificaciones generales

●●

●●

●

Visualización del nivel de los condensados:

●●

- por cuba transparente (versión cuba de policarbonato)

- por la abertura pequeña en la cara delantera sobre el protector de cuba

●●

●

Según la versión elegida, el filtro está equipado de:

●●

- Purga semiautomática (racordable G1/8)
Cierre de la purga a la puesta bajo presión
Apertura a cada corte de aire
Posibilidad de acción manual por impulsión sobre la purga, estando la cuba bajo presión

- Purga automática - presión de utilización = 2 a 10 bar máximo (por Modular 112)
(racordaje por cánula para tubo flexible Ø 6 mm int.)
Apertura de la purga mediante un flotador integrado cuando es alcanzado el nivel
máximo de los condensados
Cierre después de la evacuación de los condensados
Posibilidad de acción manual (botón moleteado de tornillo)

- Purga manual

MANTENIMIENTO

●●

●

Las cubas (con o sin protector) de policarbonato (PC):

●●

utilizar una solución alcalina (agua jabonosa) para la limpieza; nunca utilizar disolventes.

●●

●

Elemento filtrante: si éste está colmado, proceder a su reemplazamiento (componente propuesto en piezas de

●●

recambio)

●●

Umbral de filtración indicado por un código, 5µm: blanco , 10µm: rojo , 25µm (standard): amarillo , 50µm: verde

●

●●

Nivel máximo de
los condensados

pequeña absertura

REGULADOR

MONTAJE

●●

Colocar después del filtro y, preferentemente, antes del lubricador

●

●●

●●

●

No montar los reguladores en la salida de los distribuidores

●●

●●

●

Posición indiferente, considerar la accesibilidad al pomo de regulación

●●

●●

●

Posibilidades de montaje:

●●

- Fijación directa sobre pared por 2 agujeros en el cuerpo
Con accesorios de montaje (bajo demanda):

- Montaje en cuadro: con anillo de sujección

- Fijación sobre pared:con anillo + escuadra superior

●●

●

Cada regulador se suministra con 2 orificios G 1/8, situados en la

●●

cara delantera y trasera para la posible adaptación de un manómetro
o toma de presión regulada. Orificios encubiertos por placas-embellecedoras.
Operaciones a realizar antes de una puesta en servicio.

●●

●

Montaje de un manómetro

●●

- Quitar las placas

- Montar manualmente el manómetro en la cara delantera

- Hacer estanco el tapón trasero con un producto apropiado
(ej.: Loctite 241)

- Volver a montar la placa trasera
NOTA: invertir los 2 elementos en caso de sentido de circulación
derecha-izquierda

●●

●

Montaje sin manómetro

●●

- Quitar las 2 placas

- Aprovisionar 1 tapón G 1/8 para el orificio delantero

- Hacer estancos los 2 tapones con un producto apropiado

- Volver a montar las placas embellecedoras

con 2 escuadras laterales

3

Modular 107

Modular 112

REGULACIÓN DE LA PRESIÓN DE SALIDA

●●

●

Zonas de regulación propuestas:

●●

0,5 bar a 10 bar / 0,2 a 3 bar / 0,5 a 12 bar

●●

●

Presión máxima de entrada : 16 bar

●●

●●

●

Temperatura ambiente : - 10°C a + 60°C

●●

●●

●

Pomo de regulación con dispositivo de bloqueo

●●

tipo "tirar-girar-pulsar"

●●

●

Posibilidad de versión equipada de un dispositivo de bloqueo

●●

con llave para evitar
cualquier cambio en la regulación intempestiva de la presión
de salida de utilización.

•

LUBRICADOR

MONTAJE

●●

●

Colocar después del filtro, filtro/regulador, próximo al punto de utilización

●●

●●

Posición vertical (inclinación máxima 5°)

●

●●

●●

Presión y temperatura: ver especificaciones generales

●

●●

●●

Visualización del nivel de aceite:

●

●●

- Por cuba transparente (versión cuba de policarbonato)

- Por aberturas grandes sobre el protector de cuba

LLENADO DE LA CUBA

●●

●

Modular 107: lubricator sin presión (con presión bajo demanda)

●●

●●

●

Modular 112: lubricator con o sin presión, después de desenroscar

●●

el tapón superior (A)

●●

Tipos de aceite : Aceite no detergente, sin aditivos agresivos,

●

●●

clase VG 32 (ISO 3448) Viscosidad : 29 a 35 cSt (mm

REGULACIÓN DEL CAUDAL DE ACEITE

●●

●

Efectuado con la ayuda de la rosca de regulación (B) con

●●

dispositivo de bloqueo tipo " tirar - girar - pulsar " (fig.1),
o con la ayuda de una llave allen de 6 mm habiendo,
previamente, desenclavado la regulación (tirar sobre B)
(fig.2) - sentido de regulación indicado por las flechas

●●

●

Regular el caudal de aceite durante el paso del aire

●●

●●

●

Caudal mínimo para iniciación : inferior a 20 l/min (ANR)

●●

●●

●

Caudal de aceite : prever 1 gota de aceite por

●●

minuto para un caudal de aire de 300 l/min (ANR)

●●

●

Capó de visualización sobre 360° del caudal de aceite (C)

●●

MANTENIMIENTO

●●

●

Asegurar el llenado de aceite cuando sea necesario

●●

●●

●

Limpieza de la cuba : las cubas (con o sin protector) de policarbonato (PC)

●●

utilizar una solución alcalina (agua jabonosa); nunca utilizar disolventes

2

/s) a 40°C

Fig.1

Max. de aceite

(aberturas grandes)

Min. de aceite

C

B

A

Fig.2

MÓDULO DE DERIVACIÓN

MONTAJE

●●

Emplazamiento: entre dos aparatos o montado en la salida de un aparato

●

●●

●●

●

Modular 107: 2 salidas de aire G1/8, frontal y trasera, suministrado

●●

con 1 tapón de obturación premontado

●●

●

Modular 112: 3 salidas de aire G1/8, situadas en las cras

●●

inferior, frontal y trasra + 2 tapones premontados

●●

●

Tapones a hacer estancos con un producto apropiado

●●

en el(los) orificio(s) no utilizado(s)

●●

●

Possibilidad de montar en la parte superior, un presostato

●●

(a pedir por separado)
para el control de la presión del circuito

●●

●

Adaptation Modulair 107: version especial prevista para montar

●●

Modulair 112: Quitar el tornillo CHc, situado en la parte superior,

- Montar el presostato después de haberte adaptato a la version de aplicacion

- Conectar eléctricamente

un presostato (bajo demanda)

que obtura el agujero de toma de presión (3)

(versión prevista para presostato)

Modular 107

G 1/8

Ø W

W

Ø

G 1/8

Modular 112

CONJUNTO VÁLVULA DE CORTE 3/2 + ARRANQUE PROGRESIVO

MONTAJE

●●

●

Colocar después del filtro, filtro/regulador o filtro + regulador y antes del posible lubricador

●●

●●

●

Presión y temperatura : ver especificaciones generales

●●

●●

Posibilidad de montar un silencioso de escape (ver accesorio) en la parte inferior de la válvula de corte 3/2

●

●●

●●

●

Complemento de información : ver página de puesta en servicio y regulación suministrada con cada conjunto

●●

4

•

NL

2

3

45˚

45˚

2

3

4

3

45°

INSTALLATIE EN ONDERHOUD

MODULAIR 107 - 112

ALGEMEEN

De componenten van het luchtbehandelingssysteem zijn gekoppeld volgens de links­naar-rechts doorstroming (conform de symbolische presentatie). De luchtdoorstroming is
aangegeven d.m.v. een pijl aan de voorzijde.
Een rechts-naar-links doorstroming kan worden verkregen door de componenten 180°
te draaien en de manometer en beschermkorf met het aanzicht naar voren te plaatsen.

De apparatuur voor persluchtverzorging Modulair 107 en 112 bestaat uit versies, geschikt
voor gebruik in explosiegevaarlijke omgevingen bestaande uit gassen, dampen,
nevels of stoffen (ATEX richtlijn 94/9/EC): de installatie en het onderhoud dienen te
geschieden volgens de aanwijzingen hieronder.

De standaard systemen bestaan uit twee elementen, een monobloc
filter/drukregelaar en olienevelverstuiver. Deze oplossing levert een
een ruimtebesparing van 30% op in vergelijking met de combinatie
van drie separate produkten. Echter, indien de gebruiker een systeem
wenst met een separate filter en drukregelaar, worden deze afzonderlijk
geleverd tezamen met 2 montagesets.

Standaard systeem

bestaat uit 2 elementen

een monobloc filterdrukregelaar

en olienevelverstuiver

Systeem bestaande uit 3 elementen

(twee extra montagesets

bijbestellen)

BEVESTIGING

MONTAGE VAN DE COMPONENTEN

Gemakkelijke samenbouw van de Modulair 107
en 112 apparaten door een bevestigingssysteem
(1) met frontale toegankelijkheid

1

Modulair 107

343 04 001

Modulair 112

343 03 001

De montageset (1) bestaat uit:
1 achterflens (inwendig draadgat)
1 voorflens (draadloos gat))
2 kruiskopschroeven
1 afdichting tussen de onderdelen

2 Positionering:

Modulair 107: met kruiskopschroevendraaier
Modulair 112: met inbussleutel van 3 mm

(niet bijgeleverd)

Bevestiging kan op verschillende manieren geschieden (schroeven niet bijgeleverd)

Frontale directe bevestiging

Bevestiging met hoeksteunen (accessoire)

3

C 4

Modulair 107

343 04 003

Modulair 112

343 03 003

(3) - 2 bevestigingsgaten, Modulair 107: Ø 4,1 diepte. C4: 38 mm / Modulair 112 Ø 5,5 diepte. C4: 47,5 mm

N.B - De drukregelaar of filter/drukregelaar kan worden bevestigd met een bevestigingsbeugel + ring (accessoires)

- De separate drukregelaar kan worden gemonteerd met behulp van een bevestigingsring (accessoire)

DEMONTAGE / MONTAGE RESERVOIR

RESERVOIR IN POLYCARBONAAT MET BESCHERMKORF

De beschermkorf bevat een ontgrendelingsknop, die dient te worden

ingedrukt gedurende de demontagefases (1) + (2)

Demontage

45˚

RESERVOIR IN POLYCARBONAAT
(zonder beschermkorf)

De polycarbonaat reservoir zonder bescherm­korf bevat een vergrendelingsknop.

Demontage (Modulair 112)

1

4

5

2

Montage

45˚

2

1

ALGEMENE SPECIFICATIES

●●

●

Medium : perslucht of inert gas

●●

●●

●

Omgevingstemperatuur : 0°C tot +50°C

●●

●●

●

Max. werkdruk : de volgende grenzen niet

●●

●●

Automatische aftap : max. 10 bar

●

●●

(voor Modulair 112)

overschrijden
(afhankelijk van de
omgevingstemperatuur

16 bar bij 23°C
10 bar bij 50°C

Montage (Modulair 112)

45˚

2

1

Modulair 107

Ontgrendelen

1

3

Vergrendelen

2

1

3/2 ISOLATIE-AFSLUITER

MONTAGE

●●

●

Te plaatsen aan het begin van het luchtbehandelingssysteem

●●

●●

●

Na het innemen van de gewenste positie, controleren of de regelknop

●●

toegankelijk is

●●

●

Voor een groter gebruiksgemak wordt aanbevolen hoeksteunen te

●●

gebruiken bij wandmontage

●●

●

Druk en temperatuur: zie algemene specificaties

●●

●●

●

Handbediening "kwartslag":

●●

- Knop evenwijdig aan de leiding = afsluiter open

- Knop dwars op de poorten = afsluiter gesloten

Aanbeveling: zorg dat de aan de onderzijde gesitueerde

ontluchtingspoort 3, niet wordt geblokkeerd

Versie met sleutelvergrendelsysteem, op aanvraag

TOEPASBARE ACCESSOIRES op poort 3

●●

Geluiddemper G 1/4 in gesinterd brons, code : 346 00 002

●

●●

●●

●

Geluiddemper G 1/4 in poreus plastic, code : 346 00 407

●●

1

2

3

Versie met sleutelvergrendesysteem

Modulair 107 Modulair 112

1

2

B

A

C

•

B

•

NL

INSTALLATIE EN ONDERHOUD

MODULAIR 107 - 112

FRL LUCHTBEHANDELINGSSYSTEEM

Zie de specificaties van de diverse componenten van het systeem

FILTER/DRUKREGELAAR

MONTAGE

●●

●

Te plaatsen na de isolatie-afsluiter en voor de olienevelverstuiver

●●

●●

●

Verticaal te positioneren (max. hoek 5°)

●●

●●

●

Montage accessoires (op aanvraag):

●●

- bevestigingsbeugels boven (voor separate componenten)

- hoeksteunen

●●

●

Druk en temperatuur: zie algemene specificaties

●●

andere specificaties: zie filter en drukregelaar

ONDERHOUD (zie filter en drukregelaar)

FILTER

MONTAGE

●●

●

Te plaatsen nabij de pneumatische installatie, na de isolatie-afsluiter

●●

●●

Verticaal te positioneren (max. hoek 5°)

●

●●

●●

●

Druk en temperatuur: zie algemene specificaties

●●

●●

●

Visuele indicatie van het condensaat peil:

●●

- door transparant reservoir (polycarbonaat reservoir)

- door klein kijkglas aan voorzijde van de beschermkorf

●●

Afhankelijk van de gekozen versie, is het filter voorzien van:

●

●●

- Half-automatische aftap (aansluiting G1/8)

Aftap sluit bij onder druk zetten van reservoir
Opent wanneer deze ontlucht wordt
Kan met de hand bediend worden door in te drukken wanneer het
reservoir onder druk staat

- Automatische aftap - werkdruk = 2 tot 10 bar max. (voor Modulair 112)

(slangaansluiting voor Ø 6 mm int.)
Aftap opent door ingebouwde vlotter wanneer het maximale condensaatpeil is bereikt
Sluiting vindt plaats na het lozen van het condensaat
Handbediening mogelijk (geribbelde knop)

- Manuele aftap

ONDERHOUD

●●

●

Reservoirs (met of zonder korf) in polycarbonaat (PC):

●●

nooit oplosmiddelen gebruiken, alleen alkalische oplossingen (zeepwater) bij het reinigen

●●

●

Filterelement: vervangen wanneer vervuild (beschikbaar als reserve-onderdeel)

●●

●●

●

Filtercapaciteit wordt aangegeven door kleurcodering: wit voor 5µm; roof voor 10µm; geel (standaard)

●●

voor 25µm; groen voor 50µm

DRUKREGELAAR

MONTAGE

●●

●

Te plaatsen na het filter en bij voorkeur voor de olienevelverstuiver

●●

●●

De drukregelaars niet aansluiten op de uitgang van het stuurventiel

●

●●

●●

●

Montage in iedere gewenste positie, echter regelknop dient toegankelijk te zijn

●●

●●

Montagemogelijkheden:

●

●●

- Directe wandbevestiging door gebruikmaking van 2 gaten in de behuizing
Met montage accessoires (op aanvraag):

- Paneelmontage: met borgring

- Wandbevestiging: met ring en boven bevestigingsbeugel

●●

●

Elke drukregelaar is voorzien van twee poorten G 1/8, aan de

●●

voor- en achterzijde voor eventueel gebruik van manometer
of een drukschakelaar

Handelingen dienen alvorens in bedrijf zijn te worden uitgevoerd

●●

Montage van een manometer

●

●●

- Verwijder de afdekplaat

- Monteer de manometer aan de voorzijde

- Dicht de achterste plug af met een geschikt product (bv. Loctite 241)

- Monteer wederom de plaat aan de achterzijde
N.B.: Verwissel de twee componenten voor rechts-naar-links doorstroming

●●

Montage zonder manometer

●

●●

- Verwijder de 2 platen

- Neem een afstopplug G 1/8 voor de poort aan de voorzijde

- Dicht de twee pluggen af met een goed product

- Monteer wederom de platen

met 2 hoeksteunen

condensaatniveau

Max.

(kleine sleuf)

Modulair 107

Modulair 112

REGELING VAN DE NEERGAANDE DRUK

●●

●

Regelingsbereik:

●●

0,5 bar tot 10 bar / 0,2 tot 3 bar / 0,5 tot 12 bar

●●

●

Max. ingangsdruk: 16 bar

●●

●●

●

Omgevingstemperatuurbereik: -10°C tot +60°C

●●

●●

●

Instelbare drukregelknop met "trekken-draaien-drukken"

●●

vergrendelingssysteem

●●

●

Vergrendeling met behulp van sleutel mogelijk om ontregeling

●●

van de werkdruk te voorkomen.

•

OLIENEVELVERSTUIVER

MONTAGE

●●

Te plaatsen na filter, filter/drukregelaar of drukregelaar nabij pneumatische installatie

●

●●

●●

●

Verticaal positioneren (max. hoek 5°)

●●

●●

●

Druk en temperatuur: zie algemene specificaties

●●

●●

●

Visuele indicatie olienevelpeil:

●●

- Door transparant reservoir (reservoir in polycarbonaat)

- Door groot kijkglas in beschermkorf

HET VULLEN VAN HET RESERVOIR

●●

●

Modulair 107: olienevelverstuiver drukloos

●●

●●

●

Modulair 112: olienevelverstuiver drukloos of onder druk, na los schroeven

●●

van de bovenste olievuldop (A)

●●

●

Type olie: Niet-detergente olie zonder agressieve,

●●

additieven: VG 32 (ISO 3448) Viscositeit: 29 tot 35 cSt (mm

REGELING VAN DE OLIEDOORSTROMING

●●

●

Regeling d.m.v. drukregelknop (B) met "trekken-draaien-duwen"

●●

vergrendelsysteem (fig. 1) of door middel van een 6 mm
sleutel na eerst de regelknop te hebben ontgrendeld
(trekken B)(fig. 2). Doorstroming wordt aangegeven door pijlen.

●●

●

Instellen van de oliedoorstroming gedurende de

●●

luchtdoorvoer

●●

●

Min. startpunt: beneden 20 l/min (ANR)

●●

●●

●

Oliedoorstroming: gemiddeld een druppel olie per minuut

●●

voor een debiet van 300 l/min (ANR)

●●

●

Oliedoorstroming zichtbaar over 360° door kijkglas (C)

●●

ONDERHOUD

●●

●

Bijvullen van de olie indien nodig

●●

●●

●

Reinigen van het reservoir: Daar de reservoirs

●●

(met of zonder bescherming) uit polycarbonaat bestaan (C)

geen oplosmiddelen gebruiken, maar uitsluitend alkalische
oplossingen (zeepwater)

2

/s) bij 40°C

Fig.1

Max. oliepeil

(groot kijkglas)

Min. oliepeil

Fig.2

AFTAKMODULE

MONTAGE

●●

●

Plaasting: tussen 2 apparaten of montage op de uitgang van een apparaat

●●

●●

●

Modulair 107: 2 ontluchtingspporten G1/8, voor-en achterzijde,

●●

geleverd met 1 voorgemonteerde afdichtingsplug

●●

●

Modulair 112: 3 ontluchtingspoorten G3/8, gesitueerd aan de

●●

onder-, boven- en achterzijde + 2 voorgemonteerde pluggen

●●

●

Pluggen voorzien van het juiste afdichtingscompound bij de

●●

ongebruikte poort(en)

●●

Mogelijkheid om aan de de bovenzijde een drukschakelaar te

●

●●

monteren (separaat te bestellen) om de systeemdruk te controleren

●●

●

Aanpassing Modulair 107: speciale versie geschikt voor toepassing

●●

Modulair 112: Verwijder de zeskantschroef aan de onderzijde,

- Installeer de drukschakelaar na deze te hebben voorzien van een basisplaat

- Maak een elektrische aansluiting

van een drukschakelaar (op aanvraag)

die het het drukaansluitpunt (3) blokkeert

(versie geschikt voor drukschakelaar)

G 1/8

W

Ø

Modulair 107

W

Ø

G 1/8

G 3/8

W

Ø

Modulair 112

3

3/2 AFSLUITEENHEID EN PROGRESSIEVE STARTER

MONTAGE

●●

●

Te plaatsen na filter, filter/drukregelaar of filter + drukregelaar en voor de eventuele olienevelverstuiver

●●

●●

●

Druk en temperatuur: zie algemene specificaties

●●

●●

●

Mogelijkheid om een geluiddemper te monteren (zie accessoires) aan de onderzijde van de afsluiteenheid

●●

●●

●

Aanvullende informatie: zie installatie en onderhoudsinstructies die separaat met elk systeem worden meegeleverd

●●

W

Ø

G 3/8

/8

3

G

3

4
