ASCO Instruction Manual: Series 342 Filter Regulator Lubricator Modulair 112 Manuals & Guides

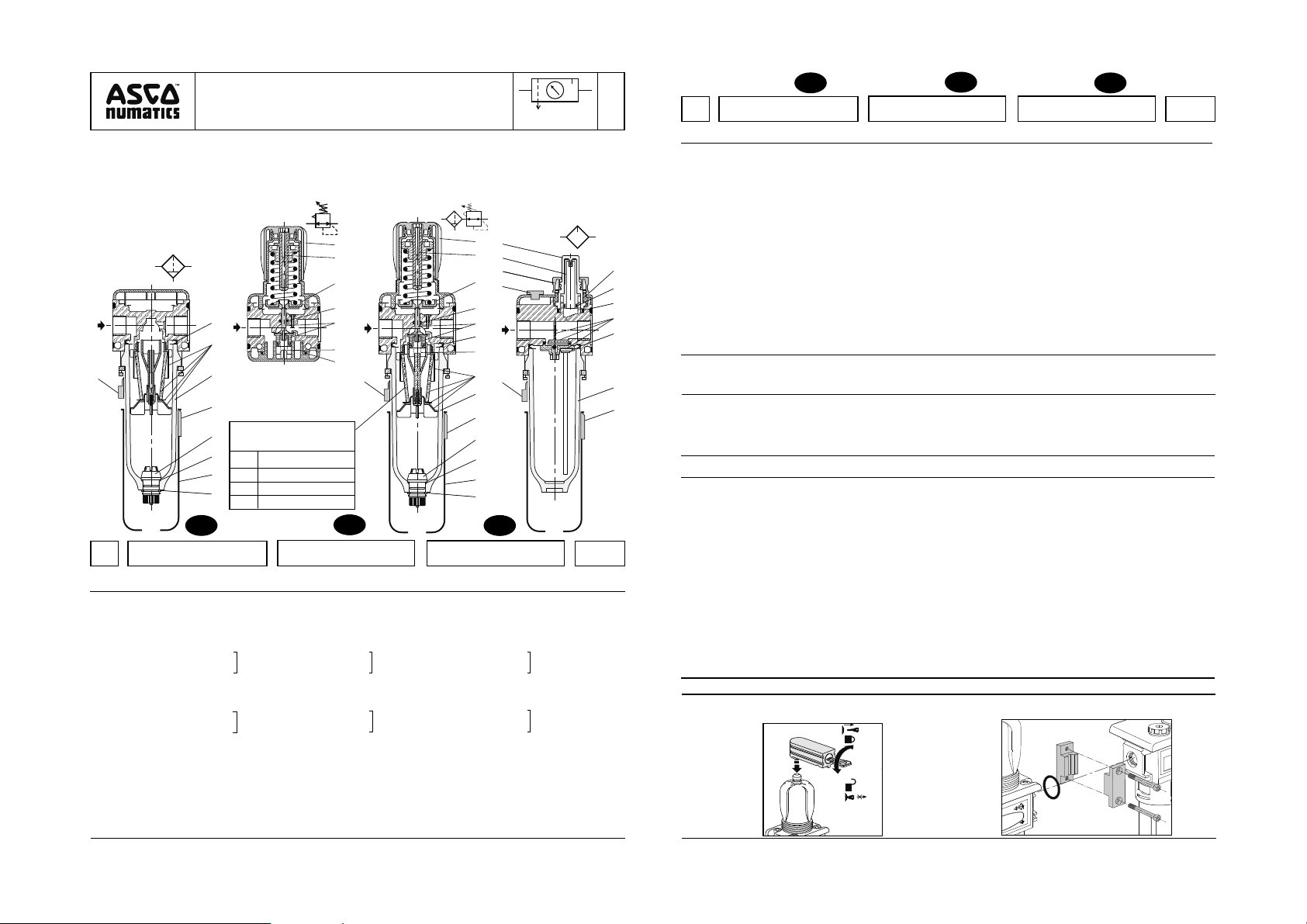

Sachet de pièces de rechange / Spare parts kits / Ersatzteilliste

2

1

90°

FILTRE - REGULATEUR - LUBRIFICATEUR G 1/4 - G 3/8 - G 1/2

FILTER - REGULATOR - LUBRICATOR G 1/4 - G 3/8 - G 1/2

FILTER - DRUCKREGLER - ÖLER G 1/4 - G 3/8 - G 1/2

Modulair 112

FILTRE
FILTER
FILTER

8

FR

Rep.

DESIGNATION du sachet

FILTRE G 1/4 - G 3/8 - G 1/2
MODULAIR 112

1

-

1 PROTECTEUR DE CUVE+VERROU ....

2

- 1 VERROU DE PROTECTEUR .........

CUVE POLYCARBONATE

(montage prévu avec protecteur) .......

3

- 1 Cuve polycarbonate seule

4

- 1 Joint de cuve

5

- 1 Purge semi-automatique

6

- 1 Joint de purge

7

- 1 Anneau élastique
CUVE POLYCARBONATE

(montage prévu sans protecteur) .......

3

- 1 Cuve polycarbonate

4

- 1 Joint de cuve

5

- 1 Purge semi-automatique

6

- 1 Joint de purge

7

- 1 Anneau élastique

8

- 1 Verrou de cuve

5,6,7

- 1 PURGE SEMI-AUTOMATIQUE ......

5

- 1 PURGE MANUELLE .......................

5

- 1 PURGE AUTOMATIQUE ................

9

- ENSEMBLE ELEMENT FILTRANT 5µm
9
9
9

Existe en version prévue pour atmosphères explosibles (ATEX)

Exists in a version intended for use in potentially explosive atmospheres (ATEX).

Version für den Einsatz in explosionsfähigen Atmosphären (ATEX) erhältlich.

REGULATEUR

REGULATOR

DRUCKREGLER

4

9

3

2

Code couleur élément fi ltrant

5

Filter element colour code

Farbkennzeichnung Filterelement

6

5 µm blanc - white - wei

1

10 µm rouge - red - rot
25 µm jaune - yellow - gelb

7

50 µm vert - green - grün

FILTER G 1/4 - G 3/8 - G 1/2
MODULAIR 112

- 1 BOWL PROTECTION + LOCK .......

- 1 BOWL PROT. LOCKING KNOB ....

POLYCARBONATE BOWL

(assembly with bowl protection) .......

- 1 Polycarbonate bowl only

- 1 Bowl seal

- 1 Semi-automatic drain

montés

- 1 Seal

- 1 Circlip
POLYCARBONATE BOWL

(assembly without bowl protection) ..

- 1 Polycarbonate bowl

- 1 Bowl seal

- 1 Semi-automatic drain

montés

- 1 Seal

- 1 Circlip

- 1 Bowl locking knob

- 1 SEMI-AUTOMATIC DRAIN ...........

- 1 MANUAL DRAIN............................

- 1 AUTOMATIC DRAIN .....................

- FILTER ELEMENT 5 µm ................

10 µm ................

10 µm

(standard) 25 µm

(standard) 25 µm ................

50 µm ................

50 µm

DESIGNATION of kit

FILTRE - REGULATEUR

FILTER - REGULATOR

FILTER - DRUCKREGLER

15
14

10

13
11

12
13

8

GB

assembled

assembled

15

17

14

18

21

10

23

13
11

4

12

9

8

3

2

5

6

1

7

DE

BEZEICHNUNG

der Ersatzteilpackung

FILTER G 1/4 - G 3/8 - G 1/2
MODULAIR 112

-

1 SCHUTZKORB + VERRIEGELUNG .....

- 1 SCHUTZKORBVERRIEGELUNG ..
KUNSTSTOFFBEHÄLTER (PC)

(Montage einschliel. Schutzkorb) ...

- 1 Kunststoffbehälter (PC) allein

- 1 Behälterdichtung

- 1 Halbautom. Ablaventil

- 1 O-Ring

- 1 Seegerring
KUNSTSTOFFBEHÄLTER (PC)

(Montage ohne Schutzkorb) .............

- 1 Kunststoffbehälter (PC)

- 1 Behälterdichtung

- 1 Halbautom. Ablaventil

- 1 O-Ring

- 1 Seegerring

- 1 Behälterverriegelung

- 1 HALBAUTOM. ABLASSVENTIL ....

- 1 MANUELLE ENTLEERUNG ..........

-

1 AUTOMATISCHES ABLASSVENTIL

- FILTER-ELEMENT 5 µm ................

10 µm ................

(Standard) 25 µm ................

50 µm ................

342

LUBRIFICATEUR

LUBRICATOR

montiert

montiert

ÖLER

CODE

97801840
97801841

97801838

97801772

97801684
97800913
97800785

..

97801731
97801733
97801732
97801734

530858-001

FR
GB
DE

Rep.

20

19
22

24
4

16

2

DESIGNATION du sachet

REGULATEUR G 1/4 - G 3/8 - G 1/2
MODULAIR 112

PIECES MOBILES ...............................

10

- 1 Membrane

11

- 1 Clapet

12

- 1 Ressort de clapet

13

- 2 Joints
PIECES MOBILES - VERSION EAU -non

valable en version ATEX

10

- 1 Membrane (sans décompression

11

- 1 Clapet automatique)

12

- 1 Ressort inox de clapet

13

- 2 Joints

ENSEMBLE RESSORT 0 - 3 bar .......

14

0 - 10 bar .....

0 - 12 bar .....

BOUTON DE REGLAGE STANDARD ..

15

pour régulateur

BOUTON DE REGLAGE ...............pour

15

régulateur prévu pour verrouillage à clé
DISPOSITIF DE VERROUILLAGE A CLE (A)
pour régulateur prévu pour recevoir ce
dispositif

MANOMETRE Ø 50 mm :

- 0 - 4 bar ...........................................

- 0 - 12 bar (standard) ..........................

- 0 - 16 bar ..........................................

FILTRE-REGULATEUR

G 1/4 - G 3/8 - G 1/2 MODULAIR 112
Se reporter aux pièces de rechange du
fi ltre et régulateur.

La pochette "pièces mobiles version
eau" du régulateur n'est pas applicable
au fi ltre-régulateur

LUBRIFICATEUR G 1/4 - G 3/8 - G 1/2
MODULAIR 112

1

- 1 PROTECTEUR DE CUVE+VERROU...

2

- 1 VERROU DE PROTECTEUR ..........

CUVE POLYCARBONATE

(montage prévu avec protecteur) .........

16

- 1 Cuve polycarbonate seule

4

- 1 Joint de cuve
CUVE POLYCARBONATE

(montage prévu sans protecteur) .........

16

- 1 Cuve polycarbonate

4

- 1 Joint de cuve

8

- 1 Verrou de cuve

CAPOT VISEUR (polycarbonate) .........

17

- 1 Capot externe visualisation

18

- 1 Capot interne visualisation

19

- 1 Joint de capot interne

20

- 1 Ecrou

21

- 1 Bouton de réglage

22

- 1 Joint

23

BOUCHON DE REMPLISSAGE ..........

24

ENSEMBLE VOLET .............................

LOT D'ASSEMBLAGE (B) ....................

Cuve et capot viseur
en polyamide: nous consulter

(A)

530858-001 / A

Availability, design and specifi cations are subject to change without notice. All rights reserved.

FR

DESIGNATION of kit

REGULATOR G 1/4 - G 3/8 - G 1/2
MODULAIR 112

MOVING PARTS ..................................

- 1 Diaphragm

- 1 Poppet

- 1 Poppet spring

- 2 Seals
MOVING PARTS - WATER VERSION

not concerned by the ATEX directive

- 1 Diaphragm (without automatic

- 1 Poppet decompression)

- 1 Poppet spring, stainless steel

- 2 Seals

SPRING ASSEMBLY 0 - 3 bar ..........

0 - 10 bar ........

0 - 12 bar ........

STANDARD BUTTON ........................

for regulator

BUTTON ..........................................

for regulator designed to receive the
key locking device

KEY LOCKING DEVICE (A) ................

for regulator designed to be equipped
with such a device.

PRESSURE GAUGE Ø 50 mm :

- 0 - 4 bar .........................................

- 0 - 12 bar (standard) .........................

- 0 - 16 bar ........................................

FILTER-REGULATOR

G 1/4 - G 3/8 - G 1/2 MODULAIR 112
Refer to spare parts for the fi lter and
regulator.

The "moving parts - water version" kit
for the regulator is not intended for the
fi lter-regulator.

LUBRICATOR G 1/4 - G 3/8 - G 1/2
MODULAIR 112

- 1 BOWL PROTECTION + LOCK ......

- 1 BOWL PROT. LOCKING KNOB ......

POLYCARBONATE BOWL

(assembly with bowl protection) ...........

- 1 Polycarbonate bowl alone

- 1 Bowl seal
POLYCARBONATE BOWL

(assembly without bowl protection) .....

- 1 Polycarbonate bowl

- 1 Bowl seal

- 1 Bowl locking knob
VISUAL INDICATOR (polycarbonate) ...

- 1 External visual indicator

- 1 Internal visual indicator

- 1 Internal seal for visual indicator

- 1 Nut

- 1 Adjusting screw

- 1 Seal

FILTER PLUG .......................................

GATE ASSEMBLY ................................

ASSEMBLY KIT (B) ............................

Polyamide bowl and visual indica­tor : contact us

GB

BEZEICHNUNG

der Ersatzteilpackung

DRUCKREGLER G 1/4 - G 3/8 - G 1/2
MODULAIR 112

BEWEGTE TEILE .................................

- 1 Membrane

- 1 Kegel

- 1 Kegelfeder

- 2 O-Ringe
BEWEGTE TEILE - Wasserausführung

nicht von der ATEX-Richtlinie betroffen

- 1 Membrane (ohne automatische

- 1 Kegel Dekompression)

- 1 Kegelfeder aus Edelstahl

- 2 O-Ringe

FEDER-EINHEIT 0 - 3 bar ..............

0 - 10 bar ............

0 - 12 bar ............

STANDARD-DREHKNOPF ...................

am Druckregler

DREHKNOPF....................................

für Druckregler mit Schlüsselabsperr­vorrichtung

SCHLÜSSELABSPERRVORRICHTUNG (A)
für Druckregler, der für eine solche Vor­richtung vorgesehen ist.

MANOMETER Ø 50 mm :

- 0 - 4 bar ........................................

- 0 - 12 bar (Standard) .......................

- 0 - 16 bar .......................................

FILTER-DRUCKREGLER

G 1/4 - G 3/8 - G 1/2 MODULAIR 112
Hierfür gelten die Ersatzteile für den
Filter und Druckregler.

Die Packung "Bewegte Teile - Wasse­rausführung" gilt nicht für den Filter­Druckregler.

ÖLER G 1/4 - G 3/8 - G 1/2
MODULAIR 112

-

1 SCHUTZKORB + VERRIEGELUNG ...

- 1 SCHUTZKORBVERRIEGELUNG ..
KUNSTSTOFFBEHÄLTER (PC)

(Montage einschl. Schutzkorb) ...........

- 1 Kunststoffbehälter (PC) allein

- 1 Behälterdichtung
KUNSTSTOFFBEHÄLTER (PC)

(Montage ohne Schutzkorb) ................

- 1 Kunststoffbehälter (PC)

- 1 Behälterdichtung

- 1 Behälterverriegelung

SICHTANZEIGE (Polycarbonat) ..........

- 1 Sichtanzeige außen

- 1 Sichtanzeige innen

- 1 Dichtung für Sichtanzeige innen

- 1 Mutter

- 1 Stellschraube

- 1 O-Ring

EINFÜLLSTUTZEN .............................

KLAPPEN-EINHEIT .............................

VERBINDUNGSSATZ (B)....................

Behälter aus Polyamid und Sich­tanzeige auf Anfrage

DE

CODE

97801773

97801855

97801775
97801774
97801776
97801777

97801854

34303050

34200061
34200062
34200997

97801840
97801841

97801778

97801780

97801782

97801784
97801783

34303001

(B)

32

530858-001

Modulair 112

45°

2

3

Clarifi air

PRÉFILTRE
PREFILTER

VORFILTER

Sachet de pièces de rechange / Spare parts kits / Ersatzteilliste

FILTRE - FILTRE/REGULATEUR SUBMICRONIQUE CLARIFIAIR G 1/4 - G 3/8 - G 1/2
SUBMICRONIC FILTER - FILTER/REGULATOR CLARIFIAIR - G 1/4 - G 3/8 - G 1/2

FILTER - FEINSTFILTER/DRUCKREGLER CLARIFIAIR G 1/4 - G 3/8 - G 1/2

Existe en version prévue pour atmosphères explosibles (ATEX)

Exists in a version intended for use in potentially explosive atmospheres (ATEX).

Version für den Einsatz in explosionsfähigen Atmosphären (ATEX) erhältlich.

FILTRE SUBMICRONIQUE

4

342

SUBMICRONIC FILTER

FEINSTFILTER

FR
GB
DE

INSTRUCTIONS D’INSTALLATION ET DE MAINTENANCE

INSTALLATION AND MAINTENANCE INSTRUCTIONS

INBETRIEBNAHME - UND WARTUNGSANLEITUNG

DEMONTAGE / REMONTAGE CUVES

REMOVING AND REINSTALLING BOWL

MONTAGE UND DEMONTAGE DER BEHÂLTER

CUVE POLYCARBONATE AVEC PROTECTEUR DE CUVE

Le protecteur de cuve possède un bouton de déverrouillage

à actionner pendant les phases de démontage (1) + (2)

POLYCARBONATE BOWL WITH PROTECTION)

The bowl protection has locking button

which must be pressed during removal (1) + (2)

BEHÄLTER AUS POLYCARBONAT MIT SCHUTZKORB

Der Schutzkorb ist mit einem Verriegelungsknopf versehen,

der zur Montage (1) + (2) betätigt werden muss

Démontage - Removal - Demontage

342

Modulair 112

CUVE POLYCARBONATE (sans protecteur)

La cuve polycarbonate fournie sans protecteur
est équipée d'un verrou de blocage.

POLYCARBONATE BOWL (without protection)

The polycarbonate bowl without protection is equipped
with a locking button.

BEHÄLTER AUS POLYCARBONAT(ohne Schutzkorb)

Der Behälter aus Polycarbonat ohne Schutzkorb ist mit
einem Sicherungskeil versehen

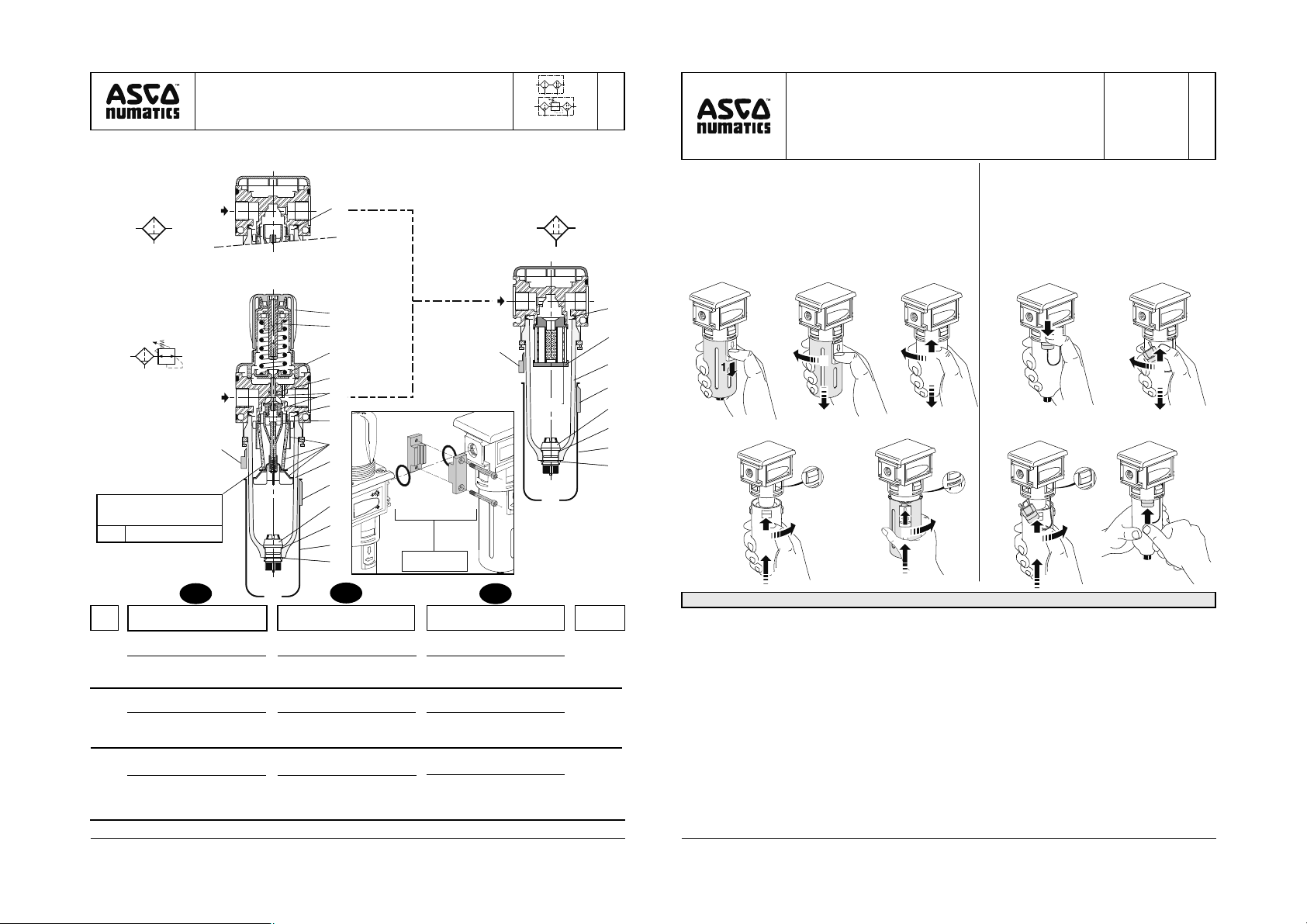

Démontage - Removal - Entriegelung

FR
GB
DE

PRÉFILTRE - REGULATEUR

PREFILTER - REGULATOR

VORFILTER - DRUCKREGLER

8

Code couleur élément fi ltrant

Filter element colour code

Farbkennzeichnung Filterelement

5 μm blanc - white - weiβ

FR

Rep.

DESIGNATION du sachet

PRÉFILTRE G 1/4 - G 3/8 - G 1/2
MODULAIR 112
Se reporter aux pièces de rechange du

1-8

fi ltre, voir page 1

- ENSEMBLE ELEMENT FILTRANT 5 µm

9

PRÉFILTRE/RÉGULATEUR

G 1/4 - G 3/8 - G 1/2 MODULAIR 112
Se reporter aux pièces de rechange du

1-8

fi ltre et régulateur, voir pages 1-2

- ENSEMBLE ELEMENT FILTRANT 5 µm

9

FILTRE SUBMICRONIQUE 0,01

G 1/4 - G 3/8 - G 1/2 MODULAIR 112
Se reporter aux pièces de rechange

du fi ltre (sauf élément fi ltrant),
voir page 1

- CARTOUCHE FILTRANTE 0,01

16

LOT D'ASSEMBLAGE CLARIFIAIR CLARIFIAIR ASSEMBLY KIT

PREFILTER G 1/4 - G 3/8 - G 1/2
MODULAIR 112
Refer to spare parts on fi lter, see

page 1

- FILTER ELEMENT 5 µm ........................

PREFILTER/REGULATOR

G 1/4 - G 3/8 - G 1/2 MODULAIR 112
Refer to spare parts on fi lter and regu-

lator, see pages 1-2

- FILTER ELEMENT 5 µm ........................

SUBMICRONIC FILTER 0,01

µm

G 1/4 - G 3/8 - G 1/2 MODULAIR 112
Refer to spare parts on fi lter (except

fi lter element), see page 1

- FILTER CARTRIDGE

µm

15
14

10

13
11

4

12

9

3

2

5

6

1

7

GB

DESIGNATION of kit

0,01

Code

34303002

BEZEICHNUNG

der Ersatzteilpackung

VORFILTER G 1/4 - G 3/8 - G 1/2
MODULAIR 112
Hierfür gelten die Ersatzteile für den

Filter, Siehe Seite 1

- FILTER-ELEMENT 5 µm ........................

VORFILTER/DRUCKREGLER

G 1/4 - G 3/8 - G 1/2 MODULAIR 112
Hierfür gelten die Ersatzteile für den

Filter und Druckregler, Siehe Seiten 1-2

- FILTER-ELEMENT 5 µm ........................

µm

FEINSTFILTER 0,01

G 1/4 - G 3/8 - G 1/2 MODULAIR 112
Hierfür gelten die Ersatzteile für den

Filter ( auβer Filter-element), Siehe Seite 1

- FILTEREINSATZ 0,01

µm .........

VERBINDUNGSSATZ FÜR CLARIFIAIR

8

DE

•

0,01µm

µm

µm .................

4

16

3

2

5

6

1

7

CODE

97801731

97801731

97801982

34303002

530858-001

45°

4

1

45°

5

Remontage - Reinstallation - Montage

45°

2

1

45°

4

3

SPECIFICATIONS GENERALES D'UTILISATION - GENERAL SPECIFICATIONS FOR USE - ALLGEMEINE BETRIEBSDATEN

● Fluide contrôlé : air comprimé ou gaz neutres

● Température ambiante : 0°C à +50°C (+ 1,5°C à 50°C avec fi ltre CLARIFIAIR)

● Pression maxi d'utilisation : ne pas dépasser la pression suivante (en fonction de la température ambiante)

16 bar à 23°C
10 bar à 50°C

● Composant avec purge automatique : 2 à 10 bar maxi

● Medium : compressed air or neutral gases

● Ambient temperature : 0°C to +50°C (+ 1,5°C to 50°C with CLARIFIAIR fi lter)

● Max operating pressure : do not exceed the following limits (depending on the ambient temperature)

16 bar at 23°C
10 bar at 50°C

● Automatic drain unit : 2 to 10 bar max.

● Medium : Druckuft oder neutrale Gase

● Umgebungstemperatur : 0° C bis + 50°C ( +1,5°C bis +50°C mit Filter CLARIFIAIR )

● Max. Betriebssdruck : die folgenden Drücke dürfen nicht überschritten werden

(in Abhängigkeit der Umgebungstemperatur)
16 bar bei 23°C

10 bar bei 50°C

● Komponente mit automatischem Kondensatablass : 2 bis 10 bar maxi

54

Remontage - Reinstallation - Verriegelung

45°

3

2

1

2

3

530858-001
