INSTALLATION AND MAINTENANCE INSTRUCTIONS
pilot operated, single solenoid (monostable function)
Series 345 are AC single pilot operated 5/2 solenoid valves with
monostable function. The valve body is brass construction.
ASCO components are intended to be used only within the technical
characteristics as specified on the nameplate. Changes to the
equipment are only allowed after consulting the manufacturer or its
representative. Before installation depressurise the piping system
and clean internally. The equipment may be mounted in any position.
Connect piping to valve according to markings on valve body.
Important: a minimum operating pressure differential must be main‑
tained between the pressure and exhaust ports. Supply and exhaust
piping must be full area and unrestricted.
The pipe connections have to be in accordance with the size indicated
on the nameplate and fitted accordingly.
CAUTION:
• Reducing the connections may cause improper operation or
malfunctioning.
• For the protection of the equipment install a strainer or filter
suitable for the service involved in the inlet side as close to the
product as possible.
• If tape, paste, spray or a similar lubricant is used when tightening,
avoid particles entering the system.
• Use proper tools and locate wrenches as close as possible to the
connection point.
• To avoid damage to the equipment, DO NOT OVERTIGHTEN
pipe connections.
• Do not use valve or solenoid as a lever.
• The pipe connections should not apply any force, torque or strain
to the product.
In case of electrical connections, they are only to be made by trained
personnel and have to be in accordance with the local regulations
and standards.
CAUTION:
• Turn off electrical power supply and de‑energise the electrical
circuit and voltage carrying parts before starting work.
• All electrical screw terminals must be properly tightened according
to the standards before putting into service.
• Dependent upon the voltage electrical components must be
provided with an earth connection and satisfy local regulations
and standards.
The equipment can have one of the following electrical terminals:
• Spade plug connections according to ISO‑4400 (when correctly
installed this connection provides lP‑65 protection).
• Embedded screw terminals in metal enclosure with “Pg” cable
gland.
• Flying leads or cables.
Before pressurising the system, first carry‑out an electrical test. In case
of solenoid valves, energise the coil a few times and notice a metallic
click signifying the solenoid operation.
Most of the solenoid valves are equipped with coils for continuous duty
service. To prevent the possibility of personal or property damage do
not touch the solenoid which can become hot under normal operation
conditions. If the solenoid valve is easily accessible, the installer must
provide protection preventing accidental contact.
The emission of sound depends on the application, medium and nature
of the equipment used. The exact determination of the sound level can
only be carried out by the user having the valve installed in his system.
DESCRIPTION
INSTALLATION
ELECTRICAL CONNECTION
PUTTING INTO SERVICE
SERVICE
SOUND EMISSION
1/4
GB
Maintenance of ASCO products is dependent on service conditions.
Periodic cleaning is recommended, the timing of which will depend
on the media and service conditions. During servicing, components
should be examined for excessive wear. A complete set of internal
parts is available as a spare parts kit. If a problem occurs during
installation/maintenance or in case of doubt please contact ASCO or
authorised representatives.

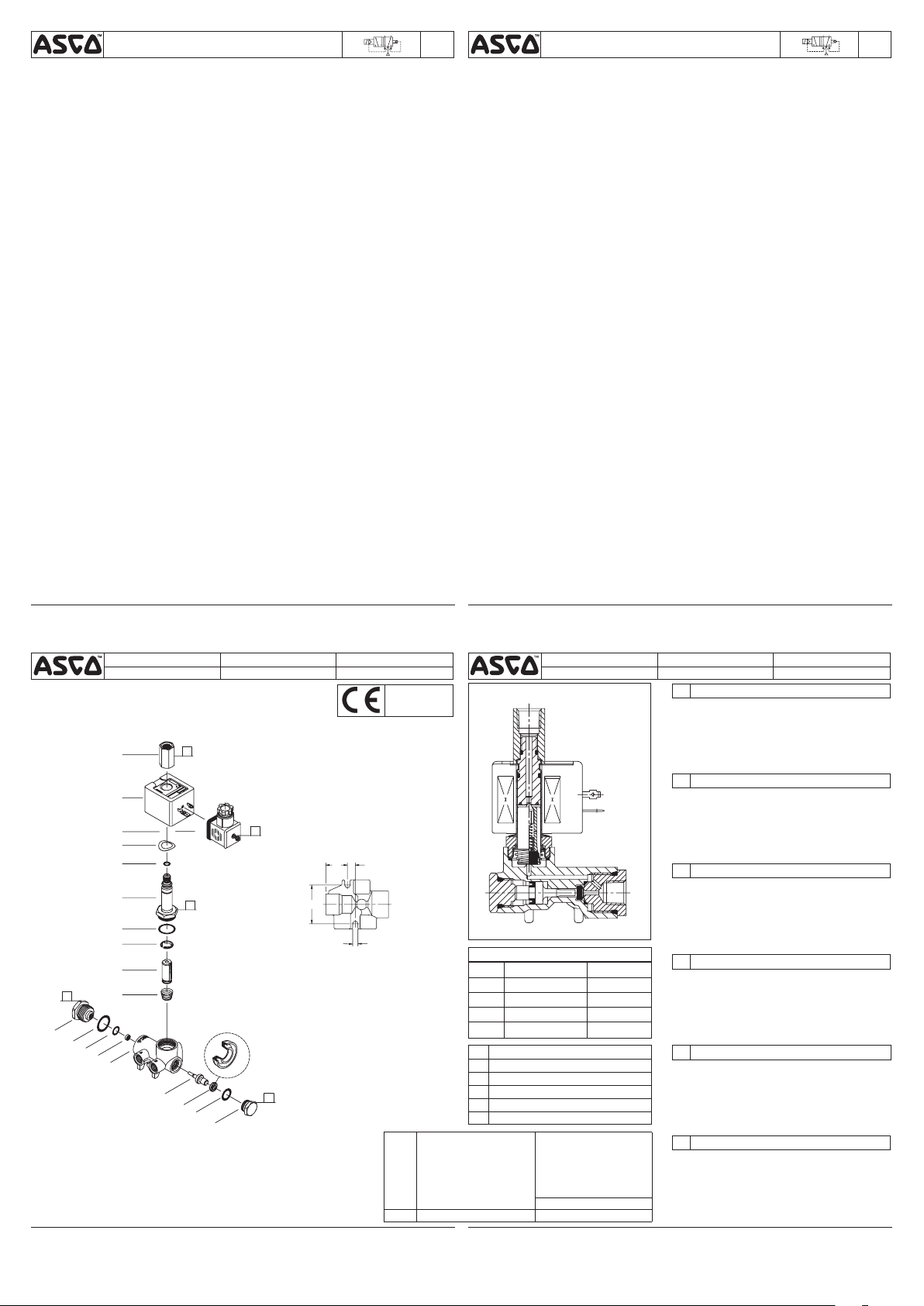

Disassemble in an orderly fashion. Pay careful attention to exploded
views provided for identification of parts.
1. Unscrew the adapter and slip coil off solenoid base sub‑assembly.
Remove spring washer and plugnut O‑ring.
2. Unscrew the solenoid base sub‑assembly from the valve body
and remove its O‑ring. Remove the core with core guide and core
spring.
3. Next, unscrew the end cap and remove its O‑ring, and remove
the body O‑ring and the disc from the valve body.
4. Then, unscrew the end plug and remove its O‑ring.
5. Finally, pull out the piston and remove the piston U‑cup.
6. All parts are now accessible for cleaning or replacement.
Reassemble in reverse order of disassembly paying careful attention
to exploded views provided for identification and placement of parts.
1. NOTE: Lubricate all gaskets/O‑rings with high quality silicone
grease. Replace the piston U‑cup onto the piston and push the
piston into the valve body.
2. Replace the end plug O‑ring onto the end plug and torque the
end plug into the valve body according to torque chart.
3. Mount the end cap O‑ring onto the end cap and replace the disc
and the body O‑ring into the valve body. Then torque the end cap
into the valve body according to torque chart.
4. Replace the core spring, the core and the core guide into the
valve body.
5. Replace the solenoid base sub‑assembly O‑ring and the solenoid
base sub‑assembly and torque according to torque chart.
6. Install plugnut O‑ring, spr ing washer and coil. Torque the adapter
according to torque chart.
7. After maintenance, operate the valve a few times to be sure of
proper operation.
MAINTENANCE
VALVE DISASSEMBLY
VALVE REASSEMBLY
For additional information visit our website: www.asco.com
INSTRUCTIONS D’INSTALLATION ET D’ENTRETIEN
électrovanne simple, à pilotage (fonction monostable)
Les vannes de la série 345 font partie de la gamme des électrovannes
simples 5/2 CA à pilotage avec fonction monostable. Le corps
est en laiton.
Les composants ASCO sont conçus pour les domaines de fonction‑
nement indiqués sur la plaque signalétique ou la documentation.
Aucune modification ne peut être réalisée sur le matériel sans l’accord
préalable du fabricant ou de son représentant. Avant de procéder au
montage, dépressuriser les canalisations et effectuer un nettoyage
interne. Les électrovannes peuvent être monté dans n’importe quelle
position. Connecter la canalisation à l’électrovanne selon les indica‑
tions indiquées sur le corps de l’électrovanne.
Important: un différentiel de pression minimum doit être maintenu
entre les ports de pression et d’évacuation. Les canalisations d’ali‑
mentation et d’évacuation doivent être dans des zones complètes
et sans restrictions.
La dimension des tuyauteries doit correspondre au raccordement
indiqué sur le corps, l’étiquette ou la notice.
ATTENTION:
• Une restriction des tuyauteries peut entraîner des dysfonctionne‑
ments.
• Afin de protéger le matériel, installer une crépine ou un filtre
adéquat en amont, aussi près que possible du produit.
• En cas d’utilisation de ruban, pâte, aérosol ou un lubrifiant lors
du serrage, veillez à ce qu’aucun corps étranger ne pénétre dans
le circuit.
• Utiliser un outillage approprié et placer les clés aussi près que
possible du point de raccordement.
• Afin d’éviter toute détérioration, NE PAS TROP SERRER les
raccords des tuyauteries.
• Ne pas se servir de la vanne ou de la tête magnétique comme
d’un levier.
• Les tubes de raccordement ne devront exercer aucun effort,
couple ou contrainte sur le produit.
Le raccordement électrique doit être réalisé par un personnel qualifié
et selon les normes et règlements locaux.
ATTENTION:
• Avant toute intervention, couper l’alimentation électrique pour
mettre hors tension les composants.
• Toutes les bornes à vis doivent être serrées correctement avant
la mise en service.
• Selon la tension, les composants électriques doivent être mis à
la terre conformément aux normes et règlements locaux.
Selon les cas, le raccordement électrique s’effectue par:
• Connecteurs débrochables ISO‑4400 (avec degré de protection
IP‑65 lorsque le raccordement est correctement effectué).
• Bornes à vis solidaires du bobinage, sous boîtier métallique avec
presse‑étoupe étanche “Pg”.
• Fils ou câbles solidaires de la bobine.
Avant de mettre le circuit sous pression, effectuer un essai électrique.
Dans le cas d’électrovannes, mettre la bobine sous tension plusieurs
fois et écouter le “clic” métallique qui signale le fonctionnement de
la tête magnétique.
La plupart des électrovannes comportent des bobinages prévus pour
mise sous tension permanente. Pour éviter toute brûlure, ne pas
toucher la tête magnétique qui, en fonctionnement normal et en
permanence sous tension, peut atteindre une température élevée. Si
l’électrovanne est facilement accessible, l’installateur doit prévoir une
protection empêchant tout contact accidentel.
Le bruit de fonctionnement varie selon l’utilisation, le fluide et le
type de matériel employé. L’utilisateur ne pourra déterminer avec
précision le niveau sonore émis qu’après avoir monté le composant
sur l’installation.
DESCRIPTION
MONTAGE
RACCORDEMENT ÉLECTRIQUE
MISE EN SERVICE
FONCTIONNEMENT
BRUIT DE FONCTIONNEMENT
1/4
FR
L’entretien nécessaire aux produits ASCO varie avec leurs conditions
d’utilisation. Il est souhaitable de procéder à un nettoyage périodique
dont l’intervalle varie suivant la nature du fluide, les conditions
de fonctionnement et le milieu ambiant. Lors de l’intervention, les
composants doivent être examinés pour détecter toute usure ex‑
cessive. Un ensemble de pièces internes est proposé en pièces de
rechange pour procéder à la réfection. En cas de problème lors du
montage/entretien ou en cas de doute, veuillez contacter ASCO ou
ses représentants officiels.
Démonter de façon méthodique. sur les vues en éclaté fournies dans
la pochette et destinées à l’identification des pièces.
1. Dévisser l’adaptateur et faites glisser la bobine du sous‑ensemble
de la base de la tête magnétique. Ôter la rondelle élastique et le
joint torique de la culasse.
2. Dévisser le sous‑ensemble de la base du solénoïde hors du corps
de vanne et ôter son joint torique. Ôter le noyau avec le glissoir
du noyau et le ressort du noyau.
3. Ensuite, dévisser le bouchon et ôter son joint torique, puis ôter
le joint torique du corps et le disque hors du corps de vanne.
4. Puis, dévisser fiche finale et ôter son joint torique.
5. Enfin, retirer le piston et ôter la cuvette en U du piston.
6. Vous pouvez dès à présent nettoyer ou remplacer toutes les
pièces.
Remonter en sens inverse.
1. NOTE: Lubrifier tous les joints d’étanchéité/joints toriques avec
de la graisse silicone de haute qualité. Replacer la cuvette en
U du piston sur le piston et pousser le piston dans le corps de
vanne.
2. Replacer le joint torique de la fiche finale sur la fiche finale et
raccorder la fiche finale dans le corps de vanne selon le schéma
de couple.
3. Monter le joint torique du bouchon sur le bouchon et replacer le
disque et le joint torique du corps dans le corps de vanne. Puis
raccorder le bouchon dans le corps de vanne selon le schéma
de couple.
4. Replacer le ressort du noyau, le noyau et le glissoir du noyau
dans le corps de vanne.
5. Replacer le joint torique du sous‑ensemble de la base du solé‑
noïde et raccorder selon le schéma de couple.
6. Installer le joint torique de la culasse, la rondelle élastique et la
bobine. Raccorder l’adaptateur selon le schéma de couple.
7. Après l’entretien, faire fonctionner la vanne quelques fois afin de
s’assurer qu’elle s’ouvre et se ferme correctement.
Pour toute information complémentaire, veuillez consulter notre
site Web: www.asco.com
ENTRETIEN
DEMONTAGE DE LA VANNE
REMONTAGE DE LA VANNE
BETRIEBSANLEITUNG
vorgesteuert, mit Einzelmagnet (mit Federrückstellung)
Bei der Baureihe 345 handelt es sich um vorgesteuerte 5/2‑Wechsel‑
strom‑Einzelmagnetventile mit Federrückstellung. Das Ventilgehäuse
besteht aus Messing.
Die ASCO‑Komponenten dürfen nur innerhalb der auf den Typen‑
schildern angegebenen Daten eingesetzt werden. Veränderungen
an den Produkten sind nur nach Rücksprache mit ASCO zulässig.
Vor dem Einbau der Ventile muß das Rohrleitungssystem drucklos
geschaltet und innen gereinigt werden. Die Einbaulage der Produkte
ist generell beliebig. Leitungen entsprechend den Markierungen am
Ventilgehäuse mit dem Ventil verbinden.
Wichtig: Zwischen der Druck‑ und Entlüftungsöffnung muß eine
Mindestbetriebsdruckdifferenz gewährleistet sein. Zufuhr‑ und
Entlüftungsrohr müssen den vollen Bereich abdecken und frei
durchgängig sein.
Die Rohrleitungsanschlüsse sollten entsprechend den Größenanga‑
ben auf den Typenschildern mit handelsüblichen Verschraubungen
durchgeführt werden.
VORSICHT:
• Eine Reduzierung der Anschlüsse kann zu Leistungs‑ und
Funktionsminderungen führen.
• Zum Schutz der Ventile sollten für die Betriebsbedingungen
geeignete Schmutzfänger oder Filter so dicht wie möglich in den
Ventileingang integriert werden.
• Bei Abdichtung am Gewinde ist darauf zu achten, daß kein
Dichtungsmaterial in die Rohrleitung oder das Ventil gelangt.
• Zum Einbau darf nur geeignetes Werkzeug verwendet werden,
das so nahe wie möglich am Anschlußpunkt anzusetzen ist.
• Um eine Beschädigung der Produkte zu vermeiden, ist darauf
zu achten, daß die Rohranschlüsse NICHT ZU STARK ANGE‑
ZOGEN werden.
• Spule und Führungsrohr von Ventilen dürfen nicht als Gegenhalter
benutzt werden.
• Die Rohrleitungsanschlüsse sollten fluchten und dürfen keine
Spannungen auf das Ventil übertragen.
Der elektrische Anschluß ist von Fachpersonal entsprechend den
geltenden VDE‑ und CEE‑Bestimmungen auszuführen.
VORSICHT:
• Vor Beginn der Arbeiten ist sicherzustellen, daß alle elektrischen
Leitungen und Netzteile spannungslos geschaltet sind.
• Alle Anschlußklemmen sind nach Beendigung der Arbeiten vor‑
schriftsmäßig entsprechend den geltenden Normen anzuziehen.
• Je nach Spannungsbereich muß das Ventil nach den geltenden
Bestimmungen und Normen einen Schutzleiteranschluß erhalten.
Der Magnetantrieb kann je nach Bauart folgende elektrische An‑
schlüsse aufweisen:
• Flachsteckeranschlüsse gemäß ISO‑4400 (bei ordnungsgemäßer
Montage ist Schutzart lP‑65 gewährleistet).
• Anschlüsse innerhalb eines Metallgehäuses mittels Schraub‑
klemmen. Kabeleinführung ins Gehäuse mit PG‑Verschraubung.
• Eingegossene Kabelenden.
Vor Druckbeaufaufschlagung des Produktes sollte eine elektrische
Funktionsprüfung erfolgen: Bei Magnetventilen Spannung an der
Magnetspule mehrmals ein‑ und ausschalten. Es muß ein metallisches
Klicken zu hören sein.
Die meisten Magnetventile sind mit Spulen für Dauerbetrieb aus‑
gerüstet. Zur Vermeidung von Personen‑ und Sachschäden sollte
jede Berührung der Magnetspule vermieden werden, da diese unter
normalen Betriebsbedingungen sehr heiß werden kann. Bei leicht
zugänglichem Magnetventil sollte vom Installateur ein Schutz vorge‑
sehen werden, um jegliches versehentliches Berühren zu vermeiden.
BESCHREIBUNG
EINBAU
ELEKTRISCHER ANSCHLUSS
INBETRIEBNAHME
BETRIEB
1/4
DE
Die Geräuschemission hängt sehr stark vom Anwendungsfall,
dem Medium, mit denen das Produkt beaufschlagt wird, und der
Art des verwendeten Produktes ab. Die exakte Bestimmung des
Geräuschpegels kann aus diesem Grund nur durch die Person durch‑
geführt werden, die das Ventil in das jeweilige System eingebaut hat.
Die Wartung hängt von den Betriebsbedingungen ab. Es wird
empfohlen, das Produkt regelmäßig zu reinigen, wobei sich die
Zeitabstände nach dem Medium und den Betriebsbedingungen
richten. Während der Wartung sollten die Komponenten auf
übermäßigen Verschleiß überprüft werden. Für die Überholung
der ASCO‑Produkte sind komplette Sätze mit internen Teilen
als Ersatzteilsätze erhältlich. Treten Schwierigkeiten bei Einbau,
Betrieb oder Wartung auf sowie bei Unklarheiten, ist mit ASCO
Rücksprache zu halten.
Das Ventil muß in der angegebenen Reihenfolge zerlegt werden. Dabei
sind die Teile exakt anhand der mitgelieferten Explosionszeichnungen
zu identifizieren.
1. Zwischenstück losschrauben und Spule von Haltemutter abziehen.
Federscheibe und Gegenanker‑Dichtungsring ausbauen.
2. Haltemutter von Ventilgehäuse abschrauben und zugehörigen
Dichtungsring entfernen. Magnetanker mit Führungsrohr und
Ankerfeder entfernen.
3. Dann Endkappe und zugehörigen Dichtungsring entfernen und
Gehäuse‑Dichtungsring und Ventilteller aus dem Ventilgehäuse
ausbauen.
4. Dann Verschlußstück losschrauben und zugehörigen Dichtungs‑
ring entfernen.
5. Schließlich Kolben herausziehen und U‑förmige Kolbenmanschet‑
te entfernen.
6. Nun sind alle Teile, die gereinigt oder ausgetauscht werden
müssen, leicht zugänglich.
Ventil in der umgekehrten Reihenfolge wie bei der Demontage zusam‑
menbauen. Dabei sind die Teile anhand der Explosionszeichnungen
zu identifizieren und anzuordnen.
1. HINWEIS: Alle Dichtungen/Dichtungsringe sind mit hochwertigem
Silikonfett zu schmieren. U‑förmige Kolbenmanschette wieder am
Kolben anbringen und Kolben in das Ventilgehäuse schieben.
2. Verschlußstück‑Dichtungsring auf das Verschlußstück aufsetzen
und Verschlußstück im Ventilgehäuse entsprechend den Angaben
im Drehmomentdiagramm anziehen.
3. Endkappen‑Dichtungsring wieder auf die Endkappe aufsetzen
und Ventilteller und Gehäuse‑Dichtungsring wieder im Ventilge‑
häuse montieren. Dann Endkappe entsprechend den Angaben
im Drehmomentdiagramm im Ventilgehäuse anziehen.
4. Ankerfeder, Magnetanker und Führungsrohr wieder in das
Ventilgehäuse einbauen.
5. Haltemutter‑Dichtungsring und Haltemutter wieder montieren und
entsprechend den Angaben im Drehmomentdiagramm anziehen.
6. Gegenanker‑Dichtungsring, Federscheibe und Magnetspule
montieren. Zwischenstück entsprechend den Angaben im Dreh‑
momentdiagramm anziehen.
7. Nach der Wartung Ventil mehrmals betätigen, um sicherzustellen,
daß es ordnungsgemäß funktioniert.
Weitere Informationen finden Sie auf unserer Website:
www.asco.com
GERÄUSCHEMISSION
WARTUNG
VENTILDEMONTAGE
VENTILZUSAMMENBAU
INSTRUCCIONES DE INSTALACIÓN Y MANTENIMIENTO
operada mediante piloto, solenoide único
(función monoestable). 1/4
La serie 345 está formada por válvulas de C.A. con solenoide único
de 5/2 operadas mediante piloto, con función monoestable. El cuerpo
de la válvula está construido de latón.
Los componentes ASCO sólo deben utilizarse dentro de las especifica‑
ciones técnicas que se especifican en su placa de características. Los
cambios en el equipo sólo estarán permitidos después de consultar al
fabricante o a su representante. Antes de la instalación, despresurice
el sistema de tuberías y limpie internamente. El equipo puede utilizarse
en cualquier posición. Conecte la tubería a la válvula según indican
las marcas del cuerpo de la válvula.
Importante: debe mantenerse un diferencial de presión mínimo entre
los puertos de presión y escape. Las tuberías de suministro y escape
deben ser de área completa y sin restricciones.
Las conexiones a la tubería deben corresponder al tamaño indicado
en la placa de características y ajustarse adecuadamente.
PRECAUCIÓN:
• La reducción de las conexiones puede causar operaciones
incorrectas o defectos de funcionamiento.
• Para la protección del equipo se debe instalar en la parte de la
entrada y tan cerca como sea posible del producto un filtro o
tamizador adecuado para el servicio.
• Si se utilizara cinta, pasta, spray u otros lubricantes en el ajuste,
se debe evitar que entren partículas en el producto.
• Se debe utilizar las herramientas adecuadas y colocar llaves lo
más cerca posible del punto de conexión.
• Para evitar daños al equipo, NO FORZAR las conexiones a la
tubería.
• No utilizar la válvula o el solenoide como palanca.
• Las conexiones a la tubería no producirán ninguna fuerza, apriete
o tensión sobre el producto.
En caso de requerirse conexiones eléctricas, estas serán realiza‑
das por personal cualificado y deberán adaptarse a las normas y
regulaciones locales.
PRECAUCIÓN:
• Antes de comenzar el trabajo, desconecte el suministro de energía
eléctrica y desenergice el circuito electrónico y los elementos
portadores de tensión.
• Todos los terminales eléctricos deben estar apretados adecua‑
damente según normas antes de su puesta en servicio.
• Según el voltaje, los componentes electrónicos deben disponer
de una conexión a tierra y satisfacer las normas y regulaciones
locales.
El equipo puede tener uno de los siguientes terminales eléctricos:
• Conexiones desenchufables según la norma ISO‑4400 (cuando se
instala correctamente esta conexión proporciona una protección
IP‑65).
• Terminales de tornillo con carcasa metálica con entrada de cable
de conexión roscada “PG”.
• Salida de cables.
Se debe efectuar una prueba eléctrica antes de someter a presión
el sistema. En el caso de las válvulas de solenoide, energice la
bobina unas cuantas veces y oirá un “clic” metálico que indica el
funcionamiento del solenoide.
La mayor parte de las válvulas solenoides se suministran con bobinas
para un servicio continuo. Con el fin de evitar la posibilidad de daños
personales o materiales no se debe tocar el solenoide, ya que puede
haberse calentado en condiciones normales de trabajo. Si la electro‑
válvula es de fácil acceso, el instalador debe prever una protección
que impida cualquier contacto accidental.
DESCRIPCION
INSTALACION
CONEXION ELECTRICA
PUESTA EN MARCHA
SERVICIO
ES
La emisión de ruidos depende de la aplicación, medio y naturaleza
del equipo utilizado. Una determinación exacta del nivel de ruido
solamente se puede llevar a cabo por el usuario que disponga la
válvula instalada en su sistema.
El mantenimiento de los productos ASCO depende de las condicio‑
nes de servicio. Se recomienda una limpieza periódica, dependiendo
de las condiciones del medio y del servicio. Durante el servicio,
los componentes deben ser examinados por si hubiera desgastes
excesivos. Se dispone de un juego completo de partes internas
como recambio. Si ocurriera un problema durante la instalación/
mantenimiento o en caso de duda contactar con ASCO o repre‑
sentantes autorizados.
Desmonte la válvula ordenadamente. Preste especial atención a
las vistas ampliadas que se suministran para identificar las partes.
1. Desatornille el adaptador y deslice la bobina retirándola de la
base auxiliar del solenoide. Retire la arandela resorte y la junta
de la culata.
2. Desatornille la base auxiliar del solenoide del cuerpo de la válvula
y quite la junta. Quite el núcleo con la guía y resorte del núcleo.
3. A continuación, desatornille el casquillo, quite la junta y quite la
junta del cuerpo y el clapet del cuerpo de la válvula.
4. Después desatornille el conector y quite la junta.
5. Finalmente, tire del pistón y quite la copa en U del pistón.
6. Ahora tendrá acceso a todas las piezas para su limpieza o
sustitución.
Vuelva a montar la válvula en el orden inverso de desmontaje pres‑
tando especial atención a las vistas ampliadas suministradas para
identificar e instalar las partes.
1. NOTA: Lubrique todas las guarniciones/juntas con grasa de
silicona de buena calidad. Vuelva a colocar la copa del pistón
en el pistón y empuje el pistón en el cuerpo de la válvula.
2. Vuelva a colocar la junta del conector en el conector y apriete el
conector en el cuerpo de la válvula según el cuadro de apriete.
3. Monte la junta del casquillo en el casquillo y vuelva a colocar el
clapet y la junta del cuerpo en el cuerpo de la válvula. A conti‑
nuación apriete el casquillo en el cuerpo de la válvula según el
cuadro de apriete.
4. Vuelva a colocar el resorte del núcleo, el núcleo y la guía del
núcleo en el cuerpo de la válvula.
5. Vuelva a colocar la junta de la base auxiliar del solenoide y la
base auxiliar del solenoide y apriete según el cuadro de apriete.
6. Instale la junta de la culata, la arandela resorte y la bobina. Apriete
el adaptador según el cuadro de apriete.
7. Después de realizado el mantenimiento, opere la válvula unas
cuantas veces para asegurarse de su correcto funcionamiento.
Para obtener información adicional, visite nuestro sitio Web:
www.asco.com
EMISION DE RUIDOS
MANTENIMIENTO
DESMONTAJE DE LA VALVULA
REMONTAJE DE LA VALVULA
123620-719 (815-01)
Page 1 of 2 Modied on: 2017-10-10
www.asco.com
ISTRUZIONI DI INSTALLAZIONE E MANUTENZIONE
azionamento pilota, solenoide singolo
(funzionamento monostabile) 1/4
La serie 345 è caratterizzata da elettrovalvole 5/2 ad azionamento pi‑
lota singolo in CA con funzionamento monostabile. Il corpo è in ottone.
Le elettrovalvole ASCO devono essere utilizzate esclusivamente
rispettando le caratteristiche tecniche specificate sulla targhetta.
Variazioni sulle elettrovalvole sono ammissibili solo dopo avere con‑
sultato il costruttore o il suo rappresentante. Prima dell’installazione,
depressurizzare i tubi e pulire internamente. Le elettrovalvole possono
essere montate in tutte le posizioni. Collegare i tubi alla valvola in base
ai contrassegni sul corpo della valvola.
Importante: è necessario mantenere un differenziale minimo di
pressione d’esercizio tra le luci di entrata e di scarico. Le tubazioni di
entrata e di scarico non devono presentare strozzature od occlusioni.
I raccordi devono essere conformi alla misura indicata sull’apposita
targhetta.
ATTENZIONE:
• Ridurre i raccordi può causare operazioni sbagliate o malfunzio‑
namento.
• Per proteggere il componente installare, il più vicino possibile al
lato ingresso, un filtro adatto al servizio.
• Se si usano nastro, pasta spray o lubrificanti simili durante il
serraggio, evitare che delle particelle entrino nel corpo della
valvola.
• Usare attrezzature appropriate e posizionare le chiavi il più vicino
possibile al punto di raccordo.
• Per evitare danni al corpo della valvola, NON SERRARE EC‑
CESSIVAMENTE i raccordi.
• Non usare la valvola o il solenoide come una leva.
• I raccordi non devono esercitare pressione, torsione o sollecita‑
zione sull’ elettrovalvola.
L’allacciamento elettrico deve essere effettuato esclusivamente da
personale specializzato e deve essere conforme alle norme locali.
ATTENZIONE:
• Prima di mettere in funzione, togliere l’alimentazione elettrica,
diseccitare il circuito elettrico e le parti sotto tensione.
• I morsetti elettrici devono essere correttamente avvitati secondo
le norme prima della messa in servizio.
• Le elettrovalvole devono essere provviste di morsetti di terra a
seconda della tensione e delle norme di sicurezza locali.
I piloti possono avere una delle seguenti caratteristiche elettriche:
• Connettori a lancia secondo ISO‑4400 (se installato
correttamente, la classe di protezione di questo connettore è
IP65).
• Morsettiera racchiusa in custodia metallica. Entrata cavi con
pressacavi tipo “Pg”.
• Bobine con fili o cavo.
Prima di dare pressione alla valvola, eseguire un test elettrico.
Nel caso delle elettrovalvole, eccitare ripetutamente la bobina.
Uno scatto metallico segnala l’entrata in funzione del solenoide.
Molte elettrovalvole sono provviste di bobine per il funzionamento
continuo. Per prevenire la possibilità di danneggiare cose o persone,
non toccare il solenoide. Se di facile accesso, l’elettrovalvola deve
essere protetta per evitare qualsiasi contatto accidentale.
L’emissione di suoni dipende dall’applicazione e dal tipo di elettroval‑
vola. L’utente può stabilire esattamente il livello del suono solo dopo
aver installato la valvola sul suo impianto.
DESCRIZIONE
INSTALLAZIONE
ALLACCIAMENTO ELETTRICO
MESSA IN FUNZIONE
SERVIZIO
EMISSIONE SUONI
IT NL
Generalmente questi componenti non necessitano spesso di ma‑
nutenzione. Comunque in alcuni casi è necessario fare attenzione
a depositi o ad eccessiva usura. Questi componenti devono essere
puliti periodicamente. Il tempo che intercorre tra una pulizia e l’altra
varia a seconda delle condizioni di funzionamento. Il ciclo di durata
dei componenti dipende dalle condizioni di funzionamento. In caso di
usura è disponibile un set completo di parti interne per la revisione.
Se si incontrano problemi durante l’installazione e la manutenzione
o se si hanno dei dubbi, consultare ASCO o i suoi rappresentanti.
Smontare procedendo con ordine. Consultare attentamente gli esplosi
forniti per una corretta identificazione delle parti.
1. Svitare l’adattatore e sfilare la bobina dal sottogruppo base elet‑
tromagnete. Smontare la ghiera e l’anello di ritenuta del nucleo
fisso.
2. Svitare il sottogruppo base solenoide dal corpo valvola e rimuo‑
vere il relativo anello di tenuta. Rimuovere il nucleo con la relativa
guida e molla.
3. Quindi, svitare il coperchio terminale e rimuovere il relativo anello
di tenuta e staccare l’anello di tenuta corpo e il disco dal corpo
valvola.
4. Svitare il tappo terminale e rimuovere il relativo anello di tenuta.
5. Infine, estrarre il pistone e rimuovere la relativa coppa a U.
6. Ora tutte le parti sono accessibili per la pulizia o la sostituzione.
Rimontare procedendo nell’ordine inverso facendo riferimento agli
esplosi forniti per la corretta identificazione e collocazione delle parti.
1. NOTA: Lubrificare tutte le guarnizioni/anelli di tenuta con grasso
al silicone d’alta qualità. Rimontare la coppa a U sul pistone e
spingere il pistone nel corpo valvola.
2. Rimontare il relativo anello di tenuta sul tappo terminale e serrare il
tappo nel corpo valvola alla coppia prescritta nell’apposita tabella.
3. Montare il relativo anello di tenuta sul coperchio terminale e il
disco e l’anello di tenuta corpo nel corpo valvola. Quindi, serrare
il coperchio terminale nel corpo valvola alla coppia prescritta
nell’apposita tabella.
4. Rimontare il nucleo e la relativa molla e guida nel corpo valvola.
5. Rimontare il sottogruppo base solenoide e il relativo anello di
tenuta e serrare alla coppia prescritta nell’apposita tabella.
6. Montare l’anello di tenuta del dado di fissaggio, la rondella elastica
e la bobina. Serrare l’adattatore alla coppia prescritta nell’apposita
tabella.
7. Dopo la manutenzione, azionare ripetutamente la valvola per
accertarne il corretto funzionamento.
Per informazioni aggiuntive, visitate il nostro sito web:
www.asco.com
MANUTENZIONE
SMONTAGGIO VALVOLE
RIMONTAGGIO VALVOLA
ALGEMENE INSTALLATIE- EN ONDERHOUDSINSTRUCTIES
indirect werkend, enkel stuursignaal (monostabiele functie)
Afsluiters uit de 345‑serie zijn indirect werkende 5/2‑magneetafsluiters
(AC) met monostabiele functie en enkel stuursignaal. Het afsluiterhuis
is van messing.
ASCO producten mogen uitsluitend toegepast worden binnen de op
de naamplaat aangegeven specificaties. Wijzigingen zijn alleen toe‑
gestaan na overleg met de fabrikant of haar vertegenwoordiger. Voor
het inbouwen dient het leidingsysteem drukloos gemaakt te worden
en inwendig gereinigd. De positie van de afsluiter is naar keuze te
bepalen. Sluit de aan‑ en afvoerleidingen op de afsluiter aan volgens
de markeringen op het afsluiterhuis.
Belangrijk: tussen de inlaatpoort en de ontluchtingspoort dient
een minimale werkdruk te worden gehandhaafd. De toevoer‑ en
ontluchtingsleidingen dienen volledig open te zijn en mogen niet
worden geknepen.
De pijpaansluiting moet overeenkomstig de naamplaatgegevens
plaatsvinden.
LET HIERBIJ OP:
• Een reductie van de aansluitingen kan tot prestatie‑ en func‑
tiestoornis leiden.
• Ter bescherming van de interne delen wordt een filter in het
leidingnet aanbevolen.
• Bij het gebruik van draadafdichtingspasta of tape mogen er geen
deeltjes in het leidingwerk geraken.
• Men dient uitsluitend geschikt gereedschap voor de montage te
gebruiken.
• Gebruik een zodanig koppel voor leidingverbindingen dat het
product NIET WORDT BESCHADIGD.
• Het product, de behuizing of de spoel mag niet als hefboom
worden gebruikt.
• De pijpaansluitingen mogen geen krachten of momenten op het
product overdragen.
In geval van elektrische aansluiting dient dit door vakkundig perso‑
neel te worden uitgevoerd volgens de door de plaatselijke overheid
bepaalde richtlijnen.
LET HIERBIJ OP:
• Voordat men aan het werk begint moeten alle spanningsvoerende
delen spanningsloos worden gemaakt.
• Alle aansluitklemmen moeten na het beëindigen van het werk
volgens de juiste normen worden aangedraaid.
• Al naar gelang het spanningsbereik moet het product volgens de
geldende normen van een aarding worden voorzien.
Het product kan de volgende aansluitingen hebben:
• Stekeraansluiting volgens ISO‑4400 (bij juiste montage wordt de
dichtheidsklasse IP‑65 verkregen).
• Aansluiting in het metalen huis d.m.v. schroefaansluiting. De ka‑
beldoorvoer heeft een “PG” aansluiting.
• Losse of aangegoten kabels.
Voordat de druk aangesloten wordt dient een elektrische test te worden
uitgevoerd. lngeval van magneetafsluiters legt men meerdere malen
spanning op de spoel aan waarbij een duidelijk “klikken” hoorbaar
moet zijn bij juist functioneren.
De meeste magneetafsluiters zijn uitgevoerd met spoelen voor
continu gebruik. Om persoonlijk letsel en schade door aanraking van
het spoelhuis te voorkomen dient men het aanraken te vermijden,
omdat bij langdurige inschakeling de spoel of het spoelhuis heet
kan worden. In voorkomende gevallen dient men de spoel af te
schermen voor aanraking.
Dit hangt sterk af van de toepassing en het gebruikte medium.
De bepaling van het geluidsniveau kan pas uitgevoerd worden nadat
de afsluiter is ingebouwd.
BESCHRIJVING
INSTALLATIE
ELEKTRISCHE AANSLUITING
IN GEBRUIK STELLEN
GEBRUIK
GELUIDSEMISSIE
1/4
Het onderhoud aan de afsluiters is afhankelijk van de bedrijfsomstan‑
digheden. We raden u aan om het product regelmatig te reinigen,
in intervallen die afhankelijk zijn van het medium en de mate van
onderhoud. Controleer tijdens het onderhoud of onderdelen zijn
versleten. In geval van slijtage zijn reserve‑onderdelensets beschik‑
baar om een inwendige revisie uit te voeren. lngeval problemen of
onduidelijkheden tijdens montage, gebruik of onderhoud optreden
dan dient men zich tot ASCO of haar vertegenwoordiger te wenden.
Neem de afsluiter op een ordelijke wijze uit elkaar. Raadpleeg daarbij
de montagetekeningen die de afzonderlijke onderdelen benoemen.
1. Schroef de adapter los en schuif de spoel van de kopstuk/deksel‑
combinatie. Verwijder de veerring en de O‑ring van de vaste kern.
2. Schroef de kopstuk/deksel‑combinatie los en verwijder diens O‑ring
uit het afsluiterhuis. Verwijder de plunjer, de plunjergeleiding en de
plunjerveer.
3. Schroef vervolgens de sluitmoer los en verwijder diens O‑ring,
en haal de O‑ring en de klep uit het afsluiterhuis.
4. Schroef dan de sluitdop los en verwijder diens O‑ring.
5. Trek ten slotte de zuiger uit het huis en verwijder de U‑afdichting
van de zuiger.
6. Alle delen zijn nu toegankelijk voor reiniging of vervanging.
Monteer alle delen in omgekeerde volgorde als aangegeven is bij
demontage, let daarbij wel op de montagetekening voor de juiste
plaatsing van de onderdelen.
1. OPMERKING: Vet alle afdichtingen/O‑ringen in met hoogwaardig
siliconenvet. Plaats de U‑afdichting op de zuiger en duw de zuiger
in het afsluiterhuis terug.
2. Plaats de O‑ring weer op de sluitdop en draai de sluitdop met
het juiste aandraaimoment vast.
3. Monteer de O‑ring op de sluitmoer, en plaats de klep en de O‑ring
weer terug in het afsluiterhuis. Draai daarna de sluitmoer met het
juiste aandraaimoment vast.
4. Monteer de plunjerveer, de plunjer en de plunjergeleiding.
5. Monteer de O‑ring van de kopstuk/deksel‑combinatie en monteer
de kopstuk/deksel‑combinatie zelf, en draai deze met het juiste
aandraaimoment vast.
6. Monteer de O‑ring van de vaste kern, de veerring en de spoel.
Draai de adapter met het juiste aandraaimoment vast.
7. Na het onderhoud dient men de afsluiter een aantal malen te
bedienen om de werking ervan te controleren.
Ga voor meer informatie naar onze website: www.asco.com
ONDERHOUD
DEMONTAGE
MONTAGE
DRAWING DESSIN ZEICHNUNG
DISEGNO DIBUJO TEKENING
SERIES
EB
345
TORQUE CHART
A 10 ± 01 90 ± 10
B 0,6 ± 0,2 5 ± 2
C 20 ± 3 175 ± 25
D 22 ± 1 200 ± 10
ITEMS NEWTON.METRES INCH.POUNDS
GB
¬ Supplied in spare part kit
FR
¬ Livrées en pochette de rechange
DE
¬ Enthalten im Ersatzteilsatz
ES
Catalogue number
Code électrovanne
Código de la electrovalvula
Ø
Codice elettrovalvola
Katalogus nummer
¬ Incluido en Kit de recambio
IT
¬ Disponibile nel Kit parti di ricambio
NL
¬ Geleverd in vervangingsset
Katalognummer
1/4 SCB345E001 C302‑697
DRAWING DESSIN ZEICHNUNG
DISEGNO DIBUJO TEKENING
P
Spare part kit
Code pochette de rechange
Ersatzteilsatz
Código del kit de recambio
Kit parti di ricambio
Vervangingsset
~
GB
1. Adapter
2. Coil & nameplate
3. Connector assembly
4. Spring washer
5. Plugnut O‑ring
6. Sol.base sub‑assembly
7. Sol.base sub‑assembly O‑ring
8. Core guide
9. Core assembly
10. Core spring
11. End cap
FR
1. Adaptateur
2. Bobine & fiche signalétique
3. Montage du connecteur
4. Rondelle élastique
5. Joint torique de culasse
6. Sol. sous‑ensemble de base
7. Joint torique du sous‑ensemble
de la base du sol.
8. Glissoir du noyau
9. Noyau
10. Ressort du noyau
DE
1. Zwischenstück
2. Spule & Typenschild
3. Gerätesteckdose
4. Federscheibe
5. Dichtungsring, Gegenanker
6. Haltemutter
7. Dichtungsring, Haltemutter
8. Ankerführung
9. Magnetankerbaugruppe
10. Ankerfeder
11. Endkappe
ES
1. Adaptador
2. Bobina y placa de características
3. Conjunto del conector
4. Arandela resorte
5. Junta de la culata
6. Base auxiliar del solenoide
7. Junta de la base auxiliar del
solenoide
8. Guía del núcleo
9. Conjunto del núcleo
10. Resorte del núcleo
IT
1. Adattatore
2. Bobina e targhetta
3. Gruppo connettore
4. Rondella elastica
5. Anello di ritenuta del nucleo fisso
6. Gruppo cannotto
7. Anello di tenuta sottogruppo
base sol.
8. Cannotto
9. Gruppo del nucleo
10. Molla del nucleo
NL
1. Adapter
2. Spoel met typeplaatje
3. Steker
4. Veerring
5. O‑ring, vaste kern
6. Kopstuk/deksel‑combinatie
7. O‑ring, kopstuk/deksel‑combinatie
8. Plunjergeleiding
9. Plunjer
10. Plunjerveer
11. Sluitmoer
DESCRIPTION
DESCRIPTION
BESCHREIBUNG
DESCRIPCION
DESCRIZIONE
BESCHRIJVING
12. End cap O‑ring
13. Body O‑ring
14. Disc
15. Valve body
16. Piston
17. Piston U‑cup
18. End plug O‑ring
19. End plug
11. Bouchon
12. Joint torique du bouchon
13. Joint torique du corps
14. Disque
15. Corps
16. Piston
17. Cuvette en U du piston
18. Joint torique de fiche finale
19. Fiche finale
12. Dichtungsring, Endkappe
13. Dichtungsring, Gehäuse
14. Ventilteller
15. Ventilgehäuse
16. Kolben
17. U‑förmige Kolbenmanschette
18. Dichtungsr ing, Verschlußstück
19. Verschlußstück
11. Casquillo del extremo
12. Junta del casquillo del extremo
13. Junta del cuerpo
14. Clapet
15. Cuerpo de la válvula
16. Pistón
17. Copa en U del pistón
18. Junta del conector
19. Conector
11. Cappuccio
12. Anello di ritenuta del terminale
13. Anello di tenuta corpo
14. Disco
15. Corpo valvola
16. Pistone
17. Ghiera a U del pistone
18. Anello di tenuta tappo terminale
19. Tappo terminale
12. O‑ring, sluitmoer
13. O‑ring, afsluiterhuis
14. Klep
15. Afsluiterhuis
16. Zuiger
17. U‑afdichting zuiger
18. O‑ring, sluitdop
19. Sluitdop
123620-719 (815-01)
Page 2 of 2 Modied on: 2017-10-10
www.asco.com
Loading...
