Mise en service
A
J2
2
X
Ø L3
Ø L2
Ø L1
B
K5
M3
Ø L4
M
1
F2
=
=
=
=
Ø W
M2 max.
A
J2
2
X
Ø L3
Ø L2
Ø L1
B
K5
M3
Ø L4
M
1
F2
=
=
=
=
Ø
W
M2 max.

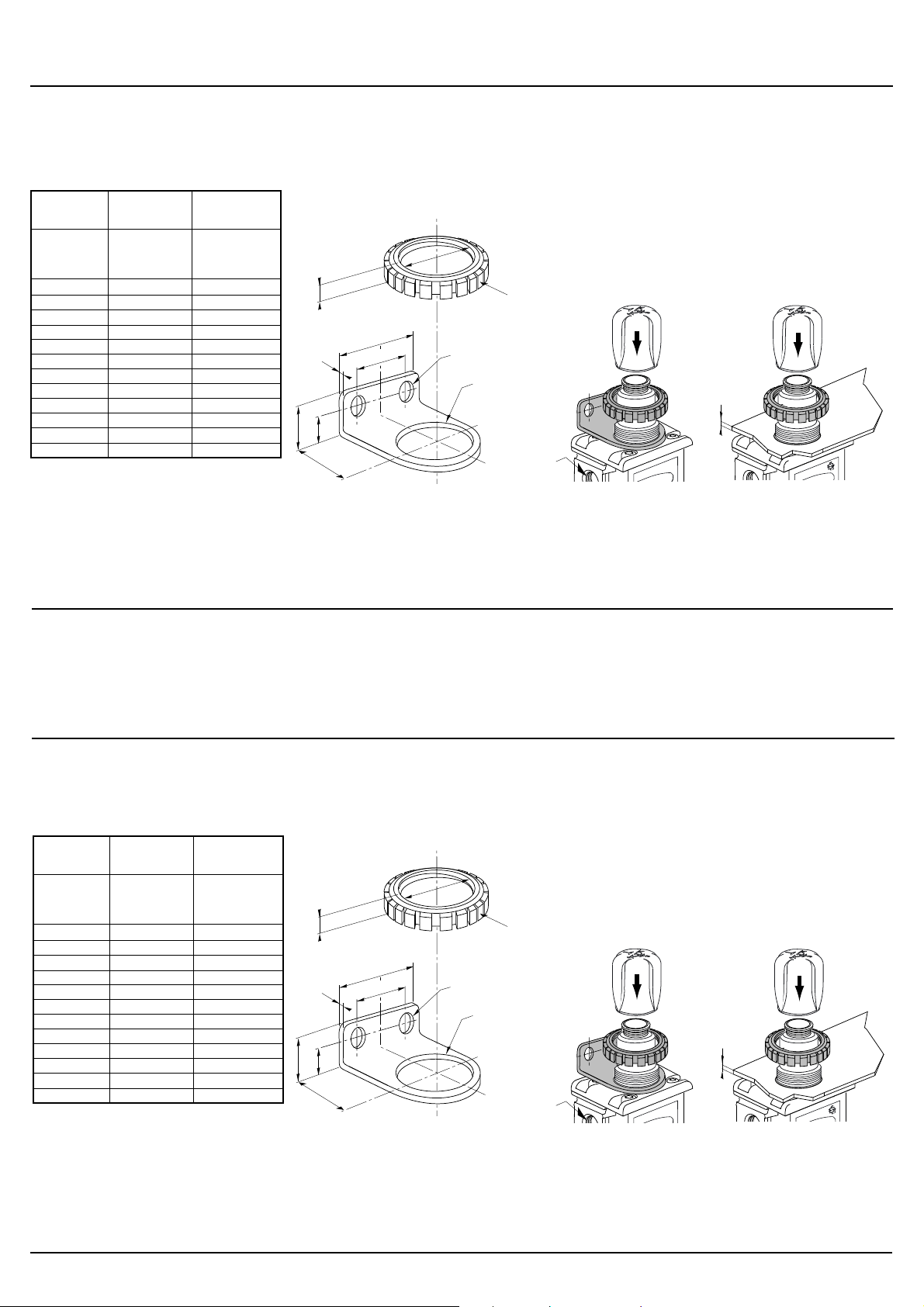

BAGUE ET EQUERRE DE
FIXATION SUPERIEURE
la bague et l'équerre de fi xation supérieure sont
adaptables sur fi ltre/régulateur et régulateur. Ces
deux accessoires permettent la fi xation en paroi
des appareils.
La bague de fi xation seule, permet en outre, le
montage en tableau du régulateur.
Type MODULAIR MODULAIR
105-107 112
G1/8 G1/4
G1/4 G3/8
Ø W
G1/2
A 42 45
B 20 20
F2 42 42
J2 29 29
K5 12,5 12
Ø L1 M30 x 2 M 37 X 2
Ø L2 31 37,5
Ø L3 7 7
Ø L4 40 45
M1 2 2
M2 3
M3 6 6
(2) Modulair 105: 3,5 mm
Adaptation sur Modulair 107-112
Pour adapter l'équerre et la bague, enlever le bouton de réglage du régulateur ou du fi ltre/régulateur.
Le bouton étant maintenu par encliquetage, pour
ôter celui-ci : tirer brusquement vers le haut. Action
inverse pour le remontage
MODULAIR 105: aucun démontage n'est nécessaire
(2) 2
Installation
MOUNTING RING
AND BRACKET
The mounting ring and top bracket fi t the fi lter/regulator and regulator. These accessories enable
bulkhead-mounting of the components.
The mounting ring can be used separately for
panel mounting of a regulator
MONTAGE / INSTALLATION / MONTAGE
MONTAGE PAR
EQUERRE ET BAGUE
INSTALLATION WITH BRAC-
KET AND RING
MONTAGE MIT WINKEL
Adaptation for Modulair 107 and 112 ranges
To mount the bracket and ring, remove the pressure
control knob from the regulator or fi lter/regulator.
The knob is a snap-on type and can be removed
by pulling sharply upward then pushed back on.
MODULAIR 105: No disassembly required.
Einbau
HALTEMUTTER UND
HALTEWINKEL OBEN
Der obere Haltewinkel und die Haltemutter sind
auf den Druckregler und Filterdruckregler zu
montieren. Die Geräte können mit diesen beiden
Zubehörteilen an der Wand befestigt werden. Der
Druckregler kann mit der Haltemutter allein in
eine Schalttafel montiert werden.
MONTAGE EN TABLEAU
(Perçage Ø L2)
PANEL MOUNTING
(Hole dia. L2)
SCHALTTAFEL-EINBAU
UND MUTTER
Montage auf Modulair 107-112
Entfernen Sie zur Montage des Winkels und der
Mutter den Ziehdrehknopf am Druckregler oder
Filterdruckregler. Den Ziehdrehknopf dabei aus
der Verrastung ziehen. Beim Wiederaufsetzen
feste drücken, bis er wieder einrastet.
MODULAIR 105: Keine Demontage erforderlich.
(Bohrung Ø L2)
Messa in servizio
GHIERA E STAFFA DI
FISSAGGIO SUPERIORE
La staffa superiore e la ghiera di fi ssaggio possono essere montate su fi ltri/regolatori e regolatori.
Questi due accessori consentono il fi ssaggio a
parete degli apparecchi. La ghiera permette inoltre
il montaggio a quadro del regolatore.
Typo MODULAIR MODULAIR
Type 105-107 112
G1/8 G1/4
G1/4 G3/8
Ø W
G1/2
A 42 45
B 20 20
F2 42 42
J2 29 29
K5 12,5 12
Ø L1 M30 x 2 M 37 X 2
Ø L2 31 37,5
Ø L3 7 7
Ø L4 40 45
M1 2 2
M2 3
M3 6 6
(2) Modulair 105: 3,5 mm
Montaggio su Modulair 107-112
Per montare la staffa e la ghiera, togliere la
manopola di regolazione del regolatore o del
fi ltro/regolatore. Poiché la manopola è trattenuta
da un meccanismo a scatto, per toglierla occorre
tirare con fermezza verso l'alto. Per il rimontaggio,
eseguire la manovra contraria.
MODULAIR 105: non è necessario alcun smontaggio
(2) 2
(383 44 63) MS-P710-5b
Montage
ANILLO Y ESCUADRA DE
FIJACIÓN SUPERIOR
El anillo y la escuadra de fi jación superior son
adaptables sobre el fi ltro/regulador y el regulador.
Estos dos accesorios permiten la fi jación en pared
de los aparatos. El anillo de fi jación solo, permite
el montaje en cuadro del regulador.
BEVESTIGUNGSBEUBEL
De beugel bovenaan en de bevestigingsring
kunnen op fi lter/drukregelaar worden gemonteerd.
Deze 2 accessoires maken van de toestellen mogelijk. Met de bevestigingsring alleen is bovendien
paneelmontage van de drukregelaar mogelijk.
Installatie
EN RING
MONTAGGIO / MONTAJE / MONTAGE
MONTAGGIO CON
STAFFA E GHIERA
MONTAJE MEDIANTE
ESCUADRA Y ANILLO
MONTAGE BEUGEL
EN RING
Adaptación sobre Modular 107-112 Toepassing op Modulair 107-112
Para adaptar la escuadra y el anillo, levantar el
pomo de regulación del regulador o del fi ltro/regulador. El pomo está enclavado; para soltarle :
tirar bruscamente hacia arriba, y a la inversa para
volver a montarlo
MODULAIR 105: no es necesario el desmontaje
Om de beugel en de ring te bevestigen, de regelknop van de drukregelaar of de fi lter/drukregelaar
verwijderen. De knop, die vastgeklikt is verwijdert
u door hem bruusk omhoog te trekken; om hem
opnieuw te monteren duwt u hem bruusk naar
beneden
MODULAIR 105: geen enkele demontage vereist
.
MONTAGGIO A QUADRO
(Foro Ø L2)
MONTAJE EN CUADRO
(Taladrado Ø L2)
PANEELMONTAGE
(Boring Ø L2)
MS-P710-5b
