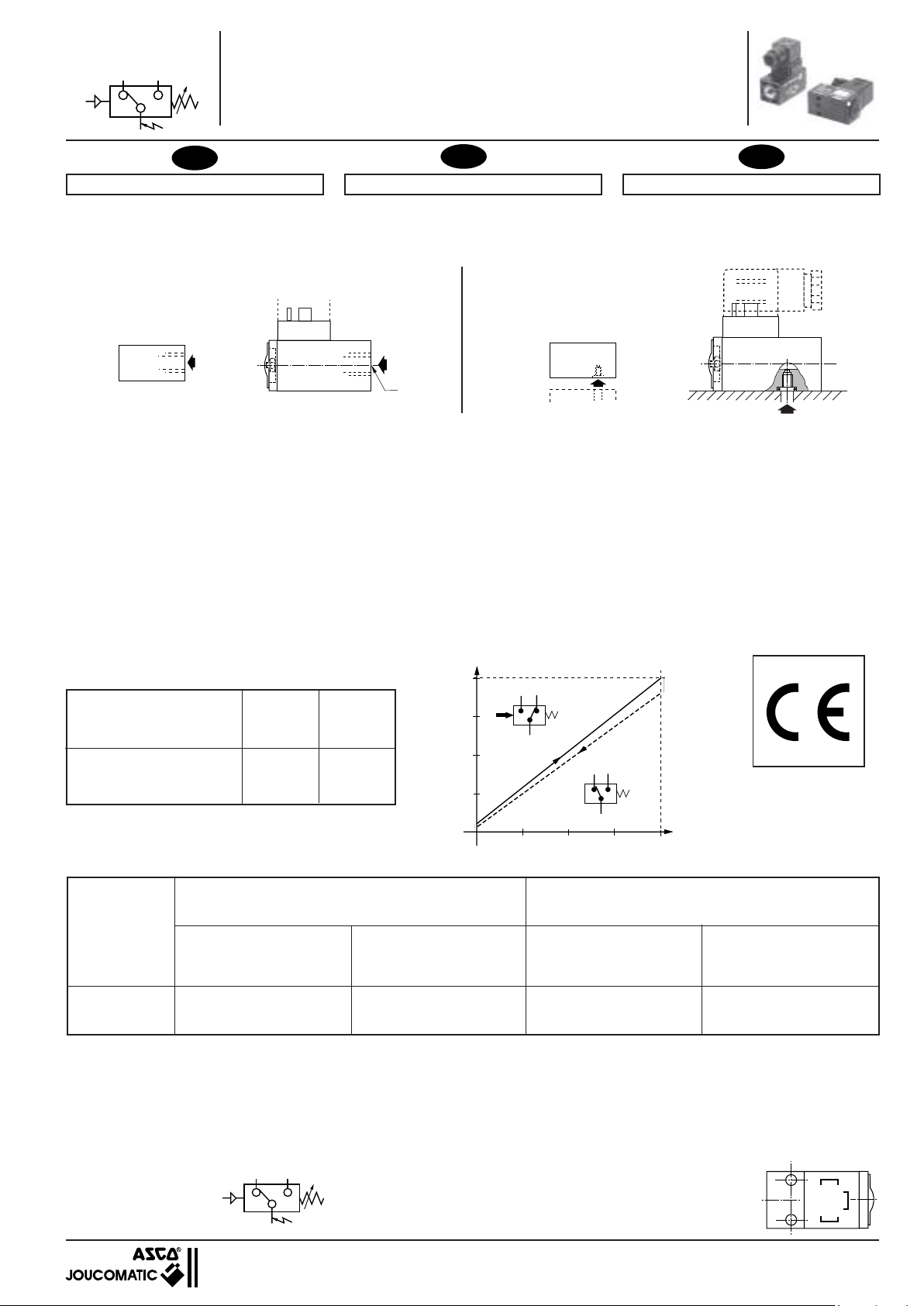

Series
Baureihe
P
1
349
32
EINSTELLBARER DRUCKSCHALTER, G1/4 oder aufflanschbar

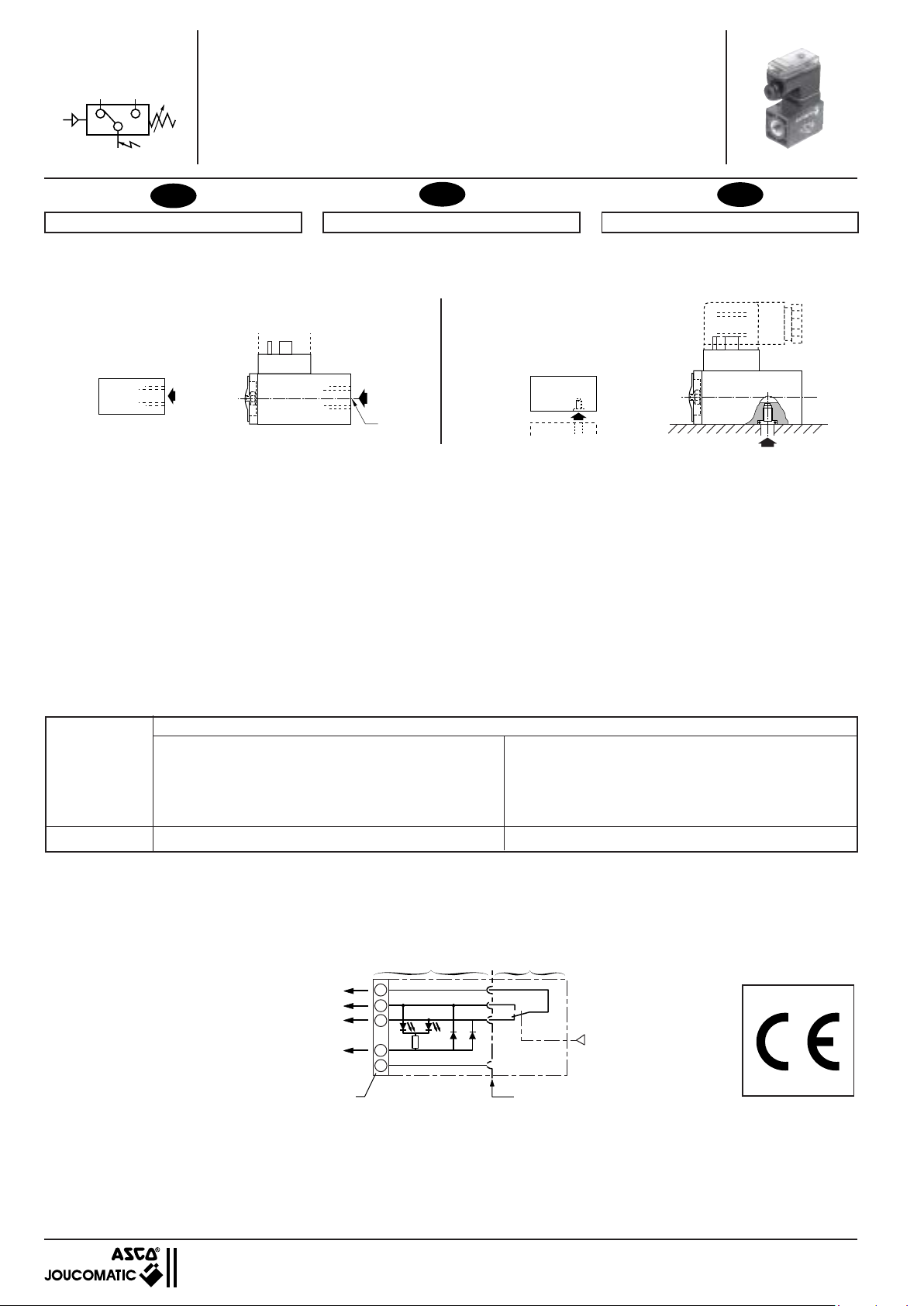

Mise en service - Installation - Inbetriebnahme
PRESSOSTAT REGLABLE G1/4 ou à applique
FR
RACCORDEMENT PNEUMATIQUE
Cet appareil est proposé en 2 versions
de raccordement pneumatique :
• Raccordement latéral taraudé G1/4
• Raccordement inférieur à applique
ADJUSTABLE PRESSURE SWITCH
with G1/4 or bracket connections
GB
PNEUMATIC CONNECTION
This product is proposed with 2 pneumatic
connection :
•
G1/4 threaded system for lateral connection
• Bracket connection on base of unit
Die Konstruktion des Druckschalters bietet
zwei pneumatische Anschluβmöglichkeiten :
• Seitlicher Gewindeanschluβ G1/4
• Aufflansch - Anschluβ von unten
DE
PNEUMATISCHER ANSCHLUSS
Raccordement à applique
Bracket connection
Aufflansch - Anschluβ
G1/4
Raccordement latéral taraudé
Lateral connection
Anschluβ seitlich
P
G1/4
Plage de réglage : 0,5 à 10 bar
(0,2 - 6 bar ou 0,5 - 16 bar sur demande)
Hystérésis : voir ci-dessous
Pression maxi : 16 bar
Position de montage : indifférente
Cadence maxi : 60 cycles/minute
Température : -10°C; +60°C
Réglage du pressostat
- Appliquer la pression désirée à l’orifice
de raccordement du pressostat
- Tourner la vis de réglage jusqu’au
changement d’état
- Serrer le contre-écrou
- Remonter le cache
Plage de réglage
Pressure setting range ΔP min. ΔP max.
Schaltdruckbereich
0,5 . . . 16 bar 0,4 1
0,5 . . . 10 bar 0,4 1
0,2 . . . 6 bar 0,3 0,8
POUVOIR DE COUPURE
Tension
d'alimentation
Line
voltage
Versorgungs-
spannung
(V)
30 5 3 - 115 0,4 0,05 5 3
250 0,25 0,02 5 3
RACCORDEMENT ELECTRIQUE
Le raccordement électrique s’effectue par
connecteur débrochable ISO 4400 4 broches.
Sortie de câble CM10 (Pg11P).
Connecteur orientable de 90° en 90°.
SCHEMA ELECTRIQUE
• Etat repos : contact 1 - 2 établi
• Etat actionné : contact 1 - 3 établi
Charge résistive
Load resistance
Widerstandslast
P
COURANT CONTINU
DIRECT CURRENT
GLEICHSTROMSCHALTLEISTUNG
(A)
32
1
Pessure setting range
(0,2 - 6 bar or 0,5 - 16 bar on request)
Hysteresis : see below
Max. pressure : 16 bar
Mounting positions : all positions
Max. operating speed
Temperature : -10°C; +60°C
Setting the pressure switch
- Set desired pressure at pressure switch
connection orifice
- Turn pressure setting valve until energy
level changes
- Tighten locking-nut
- Remounted a cover
HYSTERESIS - HYSTERESE
Pression - Pressure - Druck
: 0,5 to 10 bar
: 60 cycles per min.
P max.
Schaltdruckbereich:je nach Ausführung
(0,2 - 6 bar oder 0,5 - 16 bar auf Anfrage)
Hysteresis : siehe unten
Max. Druck : 16 bar
Einbaulage : beliebig
Max. Schaltzahl
Temperaturbereich : -10°C; +60°C
Einstellen des Druckschalters
- Den jeweiligen Anschluβ mit Druckluft
beaufschlagen
- Verstellspindel bis zum Erreichen des
gewünschten Wertes drehen
- Kontermutter festziehen
ΔP max.
3
1
1-3
1-2
2
ΔP min.
0
CURRENT BREAKING CAPACITY MAX. SCHALTSTROM
(=)
Charge selfique
Inductance load
Induktive Last
(A)
ELECTRICAL CONNECTION
A standard 4 pin disconnectable ISO 4400
connector is provided for connecting device
to the power supply. Cable outlet CM10
(Pg11P).
The connector can be rotatable by 90°.
ELECTRICAL DIAGRAM
• At rest : contact 1 - 2 made
• At work : contact 1 - 3 made
Vue de dessus du vacuostat (sans connecteur)
Vaccum Switch viewed from above (connector not fitted)
Druckschalter-Ansicht von oben (ohne Stecker)
1
50%
COURANT ALTERNATIF
ALTERNATIVE CURRENT
WECHSELSTROMSCHALTLEISTUNG
Charge résistive
Load resistance
Widerstandslast
(A)
ELEKTRISCHER ANSCHLUSS
Der elektrische Anschluβ erfolgt über einen
4-poligen DIN-Stecker ISO 4400. Kabel
anschluβ CM10 (Pg11P).
Stecker um jeweils 90° drehbar.
ELEKTRISCHE VERSCHALTUNG
•
Ruhestellung : Kontakt 1 - 2 geschlossen
•
Arbeitsstellung : Kontakt 1 - 3 geschlossen
Plage de réglage
Pressure setting range
Schaltdruckbereich
100%
P
0,5 bis 10 bar
: 60/min
Charge selfique
Inductance load
Induktive Last
(A)
2
1
(~)
3
(383 45 15)
MS-P800-1.R2
Series
Baureihe
P
1
349
32
Mise en service - Installation - Inbetriebnahme
PRESSOSTAT REGLABLE G1/4 ou à applique
avec protection et visualisation
ADJUSTABLE PRESSURE SWITCH G1/4 or bracket connections
with protection and status indicators
EINSTELLBARER DRUCKSCHALTER G1/4 oder aufflanschbar
mit Schutz-und Leuchtdiode
FR
RACCORDEMENT PNEUMATIQUE
Cet appareil est proposé en 2 versions
de raccordement pneumatique :
• Raccordement latéral taraudé G1/4
• Raccoredement inférieur à applique
Raccordement latéral taraudé
G1/4
Plage de réglage : 0,5 à 10 bar
(0,2 - 6 bar ou 0,5 - 16 bar sur demande)
Hystérésis : voir au verso
Pression maxi : 16 bar
Position de montage : indifférente
Cadence maxi : 60 cycles/minute
Température : -10°C; +60°C
Réglage du pressostat : voir au verso
NOTA : Sur demande, le pressostat peut
être livré, préréglé à une pression d’enclenchement déterminée (indiquée sur l’étiquette de l’appareil). Dans ce cas le réglage est condamné par un obturateur.
Lateral connection
Anschluβ seitlich
GB
PNEUMATIC CONNECTION
This product is proposed with 2 pneumatic
connection :
•
G1/4 threaded system for lateral connection
• Bracket connection on base of unit
Raccordement à applique
Bracket connection
Aufflansch - Anschluβ
P
G1/4
Pessure setting range
(0,2 - 6 bar or 0,5 - 16 bar on request)
Hysteresis : see overleaf
Max. pressure : 16 bar
Mounting positions : all positions
Max. operating speed
Temperature : -10°C; +60°C
Setting the pressure switch : see overleaf
NOTE : If required the pressure switch can
be delivered pre-set at the required pressure (given on the label). In this case no
further modification is possible.
: 0,5 to 10 bar
: 60 cycles per min.
DE
PNEUMATISCHER ANSCHLUSS
Die Konstruktion des Druckschalters bietet
zwei pneumatische Anschluβmöglichkeiten :
• Seitlicher Gewindeanschluβ G1/4
• Aufflansch - Anschluβ von unten
P
Schaltdruckbereich:je nach Ausführung
(0,2 - 6 bar oder 0,5 - 16 bar auf Anfrage)
Hysteresis : siehe Rückseite
Max. Druck : 16 bar
Einbaulage : beliebig
Max. Schaltzahl
Temperaturbereich : -10°C; +60°C
Einstellen des Druckschalters : siehe Rückseite
ANMERKUNG : Auf Wunsch kann der
Druckschalter bereits auf einen bestimmten Wert eingestellt, geliefert werden (aufgeführt auf der Geräteetikette). In diesem
Fall ist die Verstellspindel versiegelt.
0,5 bis 10 bar
: 60/min
POUVOIR DE COUPURE
(limité par le connecteur)
Tension
d'alimentation
Line
voltage
Versorgungs-
spannung
COURANT CONTINU - DIRECT CURRENT - GLEICHSTROMSCHALTLEISTUNG (=)
CURRENT BREAKING CAPACITY
(limited by the connector)
Charge résistive
Load resistance
Widerstandslast
MAX. SCHALTSTROM
(durch den Stecker begrenzt)
24 V (=) 2 A 2 A
SCHEMA ELECTRIQUE
Visualisation d’état par deux diodes
• Etat repos : contact 1 - 2 établi
diode orange allumée
• Etat actionné : contact 1 - 3 établi
diode rouge allumée
Connecteur - Connector - Stecker
Bornier du connecteur
Terminal connection
Klemmen im Stecker
RACCORDEMENT ELECTRIQUE
Raccordement par conducteur 1,5mm2 maxi
Le raccordement électrique s’effectue par
le bornier situé sous le capot transparent.
(connecteur non orientable)
Avant mise sous tension, vérifier la concordance de tension entre le produit et le
réseau d’alimentation.
ELECTRICAL DIAGRAM
Status indicated by two diodes
• At rest : contact 1 - 2 made
orange diode lights
• At work : contact 1 - 3 made
red diode lights
Pressostat - Pressure switch - Druckschalter
(1)
(3)
(2)
(4)
24V
A1
A2
R
0V
PE
ELECTRICAL CONNECTION
Connection by 1,5 mm
1
3
2
Broches du pressostat
Pressure switch pins
Anschluβ im Druckschalter
2
cable. Connection
established using terminal connection
under transparent cover. (non rotatable
connector).
Check that product voltage complies with
the electrical supply voltage before
switching on.
ELEKTRISCHE VERSCHALTUNG
Sichtanzeige durch zwei Dioden
•
Ruhestellung : Kontakt 1 - 2 geschlossen
orange Leuchtdiode
•
Arbeitsstellung: Kontakt 1 - 3 geschlossen
rote Leuchtdiode
P
ELEKTRISCHER ANSCHLUSS
Anschluβ durch Kabel 1,5mm2. Elektr. Anschluβ
mittels der unter der transparenten Haube
befindlichen Klemmen. (Stecker nicht drehbar)
Vor der Inberiebnahme die Übereinstimmung
der elektrischen Werte zwischen dem
Druckschalter und der Stromeinspeisung
überprüfen.
Charge selfique
Inductance load
Induktive Last
MS-P800-1.R2
