ASCO European Instruction Manual: Series WPDU SCDU WSDU Solenoid M12 Pull Push Manuals & Guides [de]

This installation and maintenance instruc‑

GENERAL

tion sheet of the solenoid is a general sup‑
plement to the particular I&M sheet for the

valve. The identication is made by prex
DU to the catalogue number. Always use
both I&M sheets for installing and maintain‑

ing the solenoid valve.

DESCRIPTION

The solenoid valves are designed in ac‑

cordance with Annex II of the European

Directive 94/9/EC and CENELEC standards
EN 13463‑1, EN 50014 and EN 50281‑1‑1.

Classication II 3D IP65.

INSTALLATION

ASCO Numatics components are intended

to be used only within the technical char‑
acteristics as specied on the nameplate.
Changes to the equipment are only allowed

after consulting the manufacturer or its
representative. These solenoid valves are
intended for installation in potentially explo‑
sive atmospheres, Group II dusts (Group D,

category 3). The surface temperature clas‑
sication depends on wattage and ambient

temperature and is stated on the nameplate.

Depending on the ambient temperature/
wattage, a heat resistant cable, suitable for

temperature as indicated on the nameplate,

must be used.

INSTALLATION AND MAINTENANCE INSTRUCTIONS

Dust ignition protection solenoid operator (SCDU – M12)

ELECTRICAL INSTALLATION

Wiring must comply with local and national
regulations of explosion proof equipment. To

make the electrical connection to the spade
plug connector, strip the outer insulation of

the cable back over approximately 30 mm

and the insulation from the leads over 5 mm.
Select the proper sealing ring Ø 6‑8 mm or

Ø 8-10 mm depending on cable diameter.
Insert cable through the compression screw,
washer, sealing ring and connector housing
and connect wires to the terminal block.
Place terminal block into connector hous‑
ing and assemble connector cover. Note
that the cover must be pressed properly

to the connector until a ‘click’ is heard. The

terminal block can be mounted in different
positions to select the most favourable posi‑
tion for the cable entry. Assemble the sealing
ring, washer and tighten the compression
screw into the connector housing in such
a manner that the seal ts tightly around
the cable. Position connector gasket, place

connector over coil spades and tighten the

central screw to specied torque to ensure

proper gaskets compression. The coil itself

can be rotated 360° to select the most fa‑
vourable position for the cable entry.

NOTE: THE STANDARD CABLE GLAND

ACCEPTS CABLES WITH OVERALL O.D.

from 6 to 10 mm.

CAUTION

Electrical load must be within the range
stated on the nameplate. Failure to stay
within the electrical range of the coil rating

results in damage to or premature failure of

the coil. It will also invalidate the approval.

GB

SERVICE

To prevent the possibility of personal or
property damage, do not touch the solenoid.
It can become hot under normal operation
conditions. If the solenoid valve is easily
accessible, the installer must provide pro‑

tection preventing accidental contact. Do

not separate spadeplug connector when

energized. To prevent electrostatic hazard,

clean solenoid surface only with a damp

cloth. Do not use solvents.

MAINTENANCE

Maintenance depends on service condi‑

tions. Periodic cleaning is recommended,
the timing of which will depend on the

media and service conditions. During ser‑

vicing, components should be examined
for excessive wear. A complete set of
internal parts is available as a spare parts
kit. If a problem occurs during installation/
maintenance or in case of doubt please

contact ASCO Numatics or authorized
representative. CAUTION: Before servicing

the solenoid valve, turn off electrical power,
depressurize valve and vent uid to a safe
area. Solenoid must be fully reassembled

as the housing and internal parts complete

the magnetic circuit. In case of any replace‑
ment of parts by the user, the traceability
of the nal product can not be guaranteed
by ASCO Numatics. Wrong assembly will

invalidate the approval.

DECLARATION
For additional information visit our inter­net site: www.asconumatics.eu

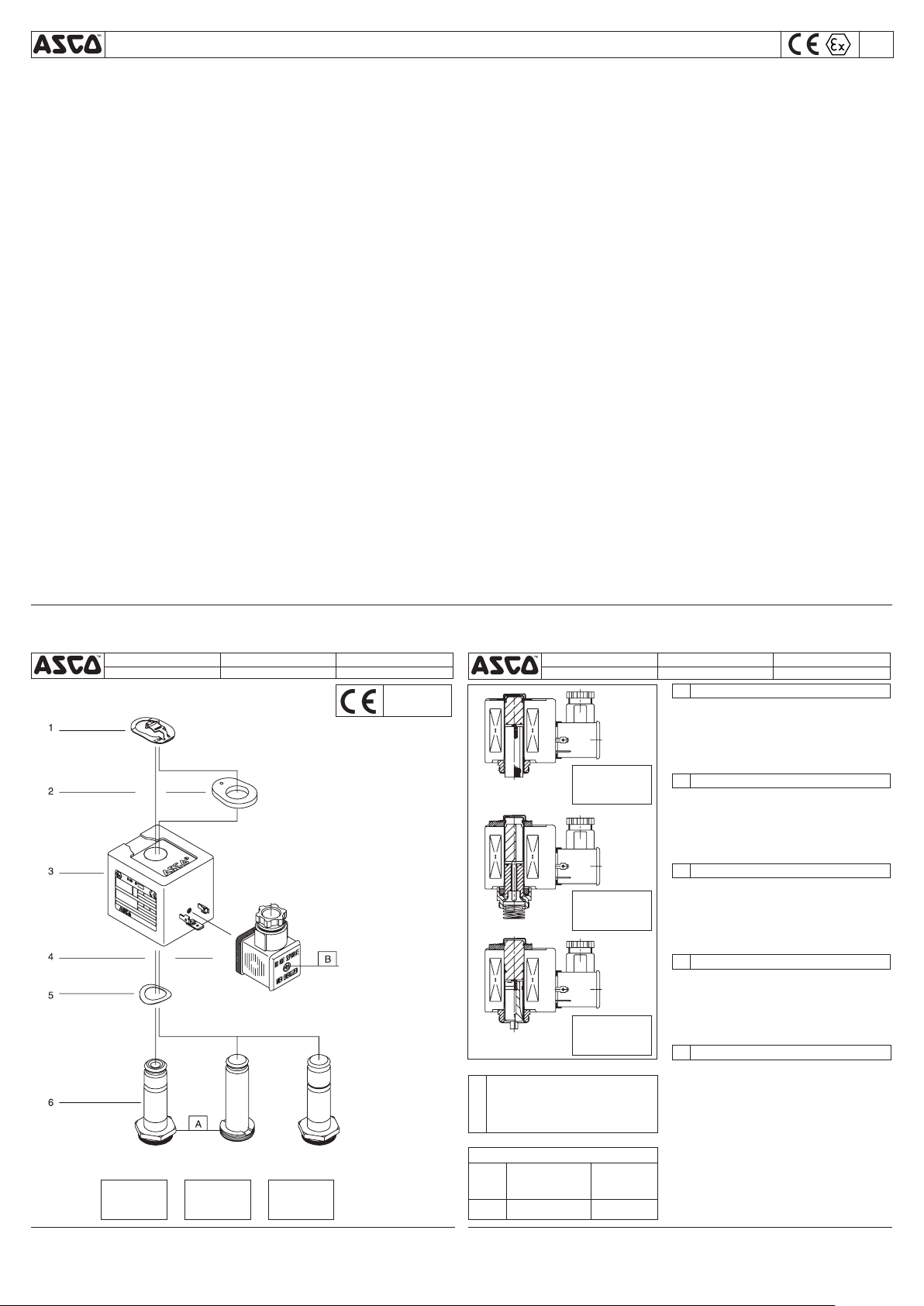

DRAWING DESSIN ZEICHNUNG
DISEGNO TEKENING

SERIES

SCDU-M12

GB

Supplied in spare part kit



FR

Livrées en pochette de rechange



DE

Enthalten im Ersatzteilsatz



IT

Disponibile nel Kit parti di ricambio



NL

Geleverd in vervangingsset



DRAWING DESSIN ZEICHNUNG
DISEGNO TEKENING

GB DESCRIPTION

1. Clip, retaining

2. Spacer

3. Coil

4. Connector assembly

5. Washer, spring

6. Sol. base sub-assembly

2/2 PULL TYPE
TYPE EXTRACTION 2/2

2/2‑ZUGAUSFÜHRUNG

TIPO AD ESTRAZIONE 2/2

2/2 TREK

FR DESCRIPTION

1. Clip de maintien

2. Bague d'espacement

3. Bobine

4. Montage du connecteur

5. Rondelle élastique, ressort

6. Sous-ensemble de la base
du sol.

DE BESCHREIBUNG

1. Klammerhalterungring

2/2 PUSH TYPE
TYPE POUSSOIR 2/2

2/2‑DRUCKAUSFÜHRUNG

TIPO A PRESSIONE 2/2

2/2 DUW

2. Distanzstück

3. Magnetspule

4. Gerätesteckdose

5. Federscheibe

6. Haltemutter

IT DESCRIZIONE

1. Clip di ssaggio

2. Distanziatore

3. Bobina

4. Gruppo connettore

5. Rondella, molla

2/2 PULL TYPE
TYPE EXTRACTION 2/2

2/2‑ZUGAUSFÜHRUNG

TIPO AD ESTRAZIONE 2/2

2/2 TREK

6. Gruppo cannotto solenoide

NL BESCHRIJVING

1. Bevestigingsclip

2. Opvulring

3. Spoel

4. Steker

5. Veerring

6. Kopstuk/deksel-combinatie

123620‑175X

IM1067‑13A‑X / pg. 1

2/2 PULL TYPE
TYPE EXTRACTION 2/2

2/2‑ZUGAUSFÜHRUNG

TIPO AD ESTRAZIONE 2/2

2/2 TREK

2/2 PUSH TYPE
TYPE POUSSOIR 2/2

2/2‑DRUCKAUSFÜHRUNG

TIPO A PRESSIONE 2/2

2/2 DUW

2/2 PULL TYPE
TYPE EXTRACTION 2/2

2/2‑ZUGAUSFÜHRUNG

TIPO AD ESTRAZIONE 2/2

2/2 TREK

TORQUE CHART

A
B

ITEMS NEWTON.METRES INCH.POUNDS

ASCO CONTROLS BV

P.O. Box 3, 3925 ZG Scherpenzeel, The Netherlands
Tel. [phone] - Fax [phone] / www.asconumatics.eu

20±3

0,6±0,2

175±25

5±2

INSTRUCTIONS D’INSTALLATION ET DE MAINTENANCE

Tête magnétique protection contre la ambée de poussière

Cette feuille d’instructions d’installation et de maintenance du

solénoïde constitue un supplément d’ensemble à la feuille particu‑
lière I&M de l’électrovanne. L’identication est effectuée en faisant
précéder le préxe DU devant le numéro de catalogue. Repor‑
tez-vous aux feuilles I&M lors de l’installation et de la maintenance

de l’électrovanne valve.

Les électrovannes sont réalisés selon l’annexe II de la Directive

94/9/CE et les normes CENELEC EN 13463‑1, EN 50014 et

EN 50281-1-1. Classication II 3D IP65.

Les composants ASCO Numatics sont conçus pour les domaines de
fonctionnement indiqués sur la plaque signalétique ou la documen‑

tation. Aucune modication ne peut être réalisée sur le matériel sans
l’accord préalable du fabricant ou de son représentant. Ces élec‑
trovannes sont conçus an d’être installés dans des atmosphères
potentiellement explosives, les Groupes II de poussières (Groupe D,

catégorie 3). Le classement de la température d’allumage dépend

de la puissance et de la température ambiante qui gurent sur la
plaque signalétique. Selon la puissance/température ambiante, il faut
utiliser un câble résistant à la chaleur, convenant à la température

indiquée sur la plaque signalétique.

Le câblage doit être conforme à la réglementation locale et
nationale en matière d’installation d’équipement antidéagrant.
Pour effectuer le raccordement électrique au connecteur, dénudez
environ 30 mm du câble de l’isolant extérieur et l’isolant des ls sur

5 mm. Sélectionnez le joint d’étanchéité approprié Æ 6‑8 mm ou

Æ 8-10 mm selon le diamètre du câble. Insérez le câble dans la
vis de compression, la rondelle, le joint d’étanchéité et le boîtier du
connecteur, puis raccordez les ls au bloc de la borne. Placez le bloc
des bornes dans le boîtier du connecteur et assemblez le couvercle
du connecteur. Veuillez noter qu’il convient d’enfoncer correctement
le couvercle sur le connecteur jusqu’à ce qu’un ‘clic’soit audible.
Le bloc des bornes peut être installé dans positions différentes
an de sélectionner la position qui convient le mieux à l’entrée de
câble. Assemblez le joint d’étanchéité, la rondelle et serrez la vis
de compression dans le boîtier du connecteur de manière à ce
que le joint s’adapte autour du câble. Placez le joint d’étanchéité
du connecteur, placez le connecteur sur les lames de la bobine et
serrez la vis centrale en fonction du schéma de couple an d’assurer
la compression adéquate des joints d’étanchéité. Il est possible de
tourner la bobine elle-même de 360° pour sélectionner la position
la plus favorable pour l’entrée de câble.
NOTE: LE PRESSE-ETOUPE STANDARD ACCEPTE DES CABLES
DE DIAMETRE GLOBAL de 6 à 10 mm.

La charge électrique doit être comprise dans la gamme qui gure

sur la plaque signalétique. Tout manquement au respect de la

gamme électrique du classement de la bobine risque d’endom‑
mager la bobine ou de provoquer sa défaillance. Cela annulera

également l’agrément.

GENERALITES

DESCRIPTION

INSTALLATION

INSTALLATION ELECTRIQUE

ATTENTION

(SCDU – M12)

FR

Pour éviter tout risque d’accidents ou de détérioration, ne pas

toucher le solénoïde. Il peut produire un fort dégagement thermique
dans des conditions normales de fonctionnement. Si l’électrovanne

est facilement accessible, l’installateur doit prévoir une protection
empêchant tout contact accidentel.Ne pas séparer le connecteur
à broches lorsqu’il est excité. Pour éviter tout risque d’électricité
statique, nettoyez la surface de la bobine uniquement à l’aide d’un

chiffon humide. Ne pas utiliser de solvants.

La maintenance dépends des conditions de service. Il est souhaité

de procéder à un nettoyage fréquent, dont l’opportunité dépendra
des conditions de fonctionnement et du milieu ambiant. Lors de l’in‑
tervention, les composants doivent être examinés pour détecter toute
usure excessive. Un ensemble de pièces internes est proposé en
pièces de rechange pour procéder à la réfection. If a problem occurs
during installation/maintenance or in case of doubt please contact

ASCO Numatics or authorize representatives. ATTENTION : Avant
toute opération d’entretien, couper l’alimentation de l’électrovanne,

dépressuriser le corps de la vanne et purger le uide dans un zone
sécurisée. La tête magnétique doit être entièrement remontée car
le boîtier et les pièces internes complètent le circuit magnétique.
En cas de remplacement de pièces par l’utilisateur, la traçabilité
du produit nal ne peut pas être garantie par ASCO Numatics. Un
montage incorrect entraîne l’annulation de l’agrément.

Pour tout renseignement complémentaire, nous vous invitons
à consulter notre site Internet à l’adresse
www.asconumatics.eu

SERVICE

MAINTENANCE

DECLARATION

BETRIEBSANLEITUNG

Magnetkopf mit Staubzündschutz

Diese Betriebsanleitung für den Magnetkopf ist ein allgemeiner
Nachtrag zur spezischen Betriebsanleitung für dieses Ventil. Die
Identizierung erfolgt durch den Vorsatz DU, der der Katalognummer
vorangestellt wird. Bei der Installation und Wartung des Magnetven‑
tils sind immer beide Betriebsanleitungen heranzuziehen.

Die Magnetventile erfüllen die europäische Richtlinie 94/9/
EG Anhang II sowie die Normen EN 13463-1, EN 50014 und
EN 50281‑1‑1 des Europäischen Komitees für elektrotechnische

Normung (CENELEC) und besitzen die Zulassung nach Zünd‑
schutzart II 3D IP65.

Die ASCO Numatics-Komponenten dürfen nur innerhalb der auf
den Typenschildern angegebenen Daten eingesetzt werden.
Veränderungen an den Produkten sind nur nach Rücksprache mit
ASCO Numatics zulässig. Diese Magnetventile sind für den Einbau
in Umgebungen mit potentiell explosionsfähigen Atmosphären,
Staube der Gruppe II (Gruppe D, Kategorie 3) vorgesehen. Die
Oberächentemperatur einstufung ist von der auf dem Typenschild
angegebenen Wattzahl und Umgebungstemperatur abhängig. Je
nach Umgebungstemperatur bzw. Wattzahl muß ein hitzebeständi‑
ges Kabel, das für die auf dem Typenschild angegebene Temperatur
geeignet ist, verwendet werden.

Die Verdrahtung muß den örtlichen und nationalen Vorschriften für
exgeschützte Geräte entsprechen. Zum Anschließen an die Geräte‑
steckdose äußere Isolierung des Kabels auf ca. 30 mm und Isolierung
der Kabelenden auf 5 mm abziehen. Passenden Dichtungsring
mit einem Ø 6-8 mm oder Ø 8-10 mm je nach Kabeldurchmesser
wählen. Kabel durch Druckschraube, Scheibe, Dichtungsring und

Gerätesteckdosengehäuse führen und Drähte an die Klemmenleiste

anschließen. Klemmenleiste in das Gerätesteckdosengehäuse
einbauen und Gehäusedeckel schließen. Darauf achten, daß der
Gehäusedeckel beim Schließen hörbar einrastet. Die Klemmenleiste
kann in vier verschiedenen Positionen eingebaut werden, so daß
die günstigste Position für die Kabeleinführung gewählt werden
kann. Dichtungsring und Scheibe montieren und Druckschraube
in dem Gerätesteckdosengehäuse anziehen, so daß die Dichtung
das Kabel fest umschließt. Gerätesteckdosendichtung anbringen,
Gerätesteckdose auf die Spulenachstecker aufsetzen und Schraube
in der Mitte mit dem angegebenen Drehmoment anziehen, um einen
korrekten Dichtungsdruck zu gewährleisten. Die Spule ist um 360
Grad drehbar, so daß die günstigste Position für die Kabeleinführung
gewählt werden kann.
HINWEIS: DIE STANDARD-KABELVERSCHRAUBUNG IST
FÜR KABEL MIT EINEM AUSSENDURCHMESSER von 6 bis

10 mm geeignet.

Die elektrische Belastung muß in dem auf dem Typenschild angege‑
benen Bereich liegen. Wird der elektrische Bereich der Spule nicht
beachtet, so kann dies zur Beschädigung oder zum frühzeitigen
Ausfall der Spule führen. Außerdem erlischt dadurch die Zulassung.

ALLGEMEINES

BESCHREIBUNG

INSTALLATION

ELEKTRISCHE INSTALLATION

VORSICHT

(SCDU – M12)

DE

Zur Vermeidung von Personen- und Sachschäden sollte jede Berüh‑
rung des Magnetkopfs vermieden werden, da dieser unter normalen
Betriebsbedingungen sehr heiß werden kann. Bei leicht zugängli‑

chem Magnetventil sollte vom Installateur ein Schutz vorgesehen

werden, um jegliches versehentliches Berühren zu vermeiden.

Der Flachsteckeranschluss darf im eingeschalteten Zustand nicht

getrennt werden. Zur Vermeidung von elektrostatischer Entladung
sollte die Spulenoberäche nur mit einem feuchten Tuch gereinigt
werden. Keinesfalls Lösungsmittel verwenden.

Die Wartung hängt von den Betriebsbedingungen ab. Es wird
empfohlen, das Produkt regelmäßig zu reinigen, wobei sich die
Zeitabstände nach dem Medium und den Betriebsbedingungen

richten. Während der Wartung sollten die Komponenten auf

übermäßigen Verschleiß überprüft werden. Für die Überholung
der ASCO Numatics-Produkte sind komplette Sätze mit internen
Teilen als Ersatzteilsätze erhältlich. Treten Schwierigkeiten bei
Einbau, Betrieb oder Wartung auf sowie bei Unklarheiten, ist mit
ASCO Numatics Rücksprache zu halten. VORSICHT: Vor der
Wartung des Magnetventils muß die Stromversorgung abgeschaltet,
das Ventil drucklos geschaltet und die Flüssigkeit in eine sichere
Zone abgelassen werden. Der Magnetkopf muß wieder vollständig
zusammengebaut werden, da der Magnetkreis durch das Gehäuse
und die internen Teile komplettiert wird. Falls irgendwelche Teile
vom Benutzer ausgetauscht werden, kann ASCO Numatics keine
Garantie für die Rückverfolgbarkeit des Endprodukts übernehmen.
Bei nichtordnungsgemäßer Montage erlischt die Zulassung.

Weitere Informationen nden Sie auf unserer Internet-Site:

www.asconumatics.eu

BETRIEB

WARTUNG

ERKLÄRUNG

ISTRUZIONI DI INSTALLAZIONE E MANUTENZIONE

Testa magnetica a protezionedall

Questa scheda di installazione e manutenzione della solenoide è
il supplemento generale alla scheda I&M dettagliata per la valvola.

L’identicazione viene realizzata mediante presso DU al numero
di catalogo. Per l’installazione e la manutenzione della valvola
solenoide, usare sempre entrambe le schede I&M.

Le elettrovalvole sono state progettate secondo l’Allegato II della
Direttiva europea 94/9/EC e gli standard CENELEC EN 13463‑1,

EN 50014 ed EN 50281-1-1. Classicazione II 3D IP65.

Le elettrovalvole ASCO Numatics devono essere utilizzate esclu‑

sivamente rispettando le caratteristiche tecniche specicate sulla
targhetta. Variazioni sulle elettrovalvole sono ammissibili solo dopo

avere consultato il costruttore o il suo rappresentante. Queste
elettrovalvole devono essere installate in atmosfere potenzialmente

esplosive, polveri di Gruppo II (Gruppo D, categoria 3). La classica‑
zione della temperatura di supercie dipende dal wattaggio e dalla
temperatura ambiente specicate sulla targhetta. A seconda della
temperatura ambiente/wattaggio, occorre usare un cavo resistente

al calore, adatto alla temperatura indicata sulla targhetta.

Il cablaggio deve soddisfare le normative locali e nazionali delle
apparecchiature antideagranti. Per realizzare la connessione

elettrica al connettore a spina a lancia, spelare l’isolante esterno del
cavo di circa 30 mm e l’isolante dai conduttori di 5 mm. Selezionare
l’anello di ritenuta corretto di Æ 6‑8 mm o Æ 8‑10 mm a seconda del
diametro del cavo Inserire il cavo attraverso la vite a compressione,

la rondella, l’anello di tenuta e la sede del connettore e collegare i li

alla morsettiera. Collocare la morsettiera nella sede del connettore
e montare relativo coperchio. Notare che il coperchio deve essere

correttamente premuto sul connettore no a che non si senta uno
scatto. È possibile montare la morsettiera in quattro diverse posizioni

per selezionare quella più favorevole all’ingresso del cavo. Montare
l’anello di tenuta, la rondella e stringere la vite a compressione nella
sede del connettore in modo che la guarnizione aderisca attorno
al cavo. Collocare la guarnizione del connettore, posizionare il

connettore sulle forcelle della bobina e stringere la vite centrale
secondo la coppia specicata per garantire la corretta compressione
delle guarnizioni. La bobina può essere ruotata di 360 gradi per

selezionare la posizione più favorevole per l’ingresso del cavo.

NOTA: LA TENUTA DEL CAVO STANDARD ACCETTA CAVI DI

DIAMETRO ESTERNO TOTALE da 6 a 10 mm.

La potenza elettrica deve rientrare nei valori di targa. Il mancato

rispetto dei valori elettrici della bobina può causare danni o usura
anticipata della bobina stessa. Inoltre, renderà nulla l’approvazione.

GENERALE

DESCRIZIONE

INSTALLAZIONE

INSTALLAZIONE ELETTRICA

ATTENZIONE

(SCDU – M12)

IT

Al ne di evitare la possibilità di danni alle persone o alle cose, non

toccare la solenoide. Nelle normali condizioni di funzionamento

potrebbe scaldarsi. Se di facile accesso, l’elettrovalvola deve essere

protetta per evitare qualsiasi contatto accidentale. Non separare

il connettore a spina a lancia quando è sotto tensione. Al ne di
evitare rischi elettrostatici, pulire la supercie della bobina usando

esclusivamente un panno umido. Non usare solventi.

La manutenzione dipende dalle condizioni di servizio. Si consiglia
una pulizia periodica, gli intervalli della quale dipendono dai mezzi e
dalle condizioni di servizio. Il ciclo di durata dei componenti dipende

dalle condizioni di funzionamento. In caso di usura è disponibile

un set completo di parti interne per la revisione. Se si incontrano

problemi durante l’installazione e la manutenzione o se si hanno
dei dubbi, consultare ASCO Numatics o i suoi rappresentanti. AT‑
TENZIONE: Prima di sottoporre ad assistenza la valvola solenoide,
spegnere l’alimentazione, depressurizzare la valvola e far satare

il liquido in una zona sicura. La solenoide deve essere completa‑
mente rimontata in quanto l’involucro e le parti interne completano
il circuito magnetico. Nel caso in cui l’utente dovesse effettuare

eventuali sostituzioni di parti, ASCO Numatics non può garantire
la rintracciabilità del prodotto nale. Un errore nell’assemblaggio
annullerà l’approvazione.

Per ulteriori informazioni, visitare il nostro sito Internet:
www.asconumatics.eu

SERVIZIO

MANUTENZIONE

DICHIARAZIONE

ALGEMENE INSTALLATIE- EN ONDERHOUDSINSTRUCTIES

Magneetkoppen met beveiliging tegen stofexplosies

Dit installatie- en onderhoudsblad van de magneetkop bevat slechts
algemene, aanvullende informatie op het betreffende I&M-blad van

de afsluiter zelf. Het voorvoegsel DU op het catalogusnummer geeft

het type aan. Raadpleeg altijd beide I&M-bladen voor het installeren

en onderhouden van de magneetafsluiter.

De magneetafsluiters voldoen aan de normen van Bijlage II van
de Europese Richtlijn 94/9/EG en aan de CENELEC‑normen

EN 13463-1, EN 50014 en EN 50281-1-1. Classicatie II 3D IP65.

ASCO Numatics producten mogen uitsluitend toegepast worden
binnen de op de naamplaat aangegeven specicaties. Wijzigingen
zijn alleen toegestaan na overleg met de fabrikant of haar verte‑
genwoordiger. Deze magneetafsluiters zijn geschikt voor gebruik
in explosiegevaarlijke omgevingen, groep II, stoffen (groep D,

categorie 3). De oppervlakte‑temperatuurklasse is afhankelijk van
het vermogen en de omgevingstemperatuur volgens de gegevens
die op het typeplaatje staan vermeld. Afhankelijk van de omgevings‑
temperatuur en het toegepaste vermogen kan het noodzakelijk zijn

om een hittebestendige kabel te gebruiken, die bestand is tegen de
temperatuur die op het typeplaatje staat vermeld.

De bedrading moet voldoen aan de plaatselijke en nationale
voorschriften voor explosieveilige installaties. Verwijder voor
steker-aansluitingen circa 30 mm van de buitenste isolatiemantel
op het uiteinde van de kabel, en circa 5 mm van de isolatie van de
ader. Gebruik het juiste type afdichtingsring Ø 6-8 mm of Ø 8-10
mm afhankelijk van de diameter van de kabel. Steek de kabel door
de drukmoer, ring, afdichtingsring en het stekerhuis, en verbind de
aders met het aansluitblok. Plaats het aansluitblok in het stekerhuis
en monteer het stekerdeksel. Let op: het stekerdeksel zit pas weer
op zijn plaats als u een ‘klik’ hoort. U kunt het aansluitblok monteren
zodat de meest gunstige positie met betrekking tot de kabeldoorvoer
kan worden gekozen. Duw de afdichtingsring en de ring op hun

plaats, en draai de drukmoer zodanig stevig in het stekerhuis vast

dat de afdichting strak om de kabel klemt. Duw de stekerafdichting
op zijn plaats, duw de steker over de aansluitingen van de spoel

en draai de centrale schroef met het juiste aandraaimoment vast
zodat de afdichting voldoende onder druk staat. De spoel zelf kan

360° draaien zodat de meest gunstige positie met betrekking tot de
kabeldoorvoer kan worden gekozen.
OPMERKING: DE STANDAARD-KABELDOORVOER IS GE‑
SCHIKT VOOR KABELS MET EEN UITWENDIGE DIAMETER

tussen 6 en 10 mm.

De elektrische belasting mag niet hoger zijn dan op het typeplaatje

staat vermeld. Het overschrijden van het elektrisch vermogen van

de spoel veroorzaakt schade en bekort de levensduur van de spoel.
Ook vervalt in dat geval de typegoedkeuring.

ALGEMEEN

BESCHRIJVING

INSTALLATIE

ELEKTRISCHE INSTALLATIE

LET OP

(SCDU – M12)

NL

Raak de magneetkop niet aan, dit voorkomt persoonlijk letsel en

beschadiging van de apparatuur. Ook bij normaal gebruik kan de
apparatuur heet worden. In voorkomende gevallen dient men de
spoel af te schermen voor aanraking. Verwijder de steker niet

indien het ventiel is ingeschakeld. Reinig het spoeloppervlak altijd
met een vochtige doek om het ontstaan van statische elektriciteit

te voorkomen. Gebruik nooit oplosmiddelen.

Het onderhoud is afhankelijk van de bedrijfsomstandigheden. We

raden u aan om het product regelmatig te reinigen, in intervallen
die afhankelijk zijn van het medium en de mate van onderhoud.
Controleer tijdens het onderhoud of onderdelen zijn versleten. In

geval van slijtage zijn reserve-onderdelensets beschikbaar om een
inwendige revisie uit te voeren. In geval van problemen of als er
onduidelijkheden tijdens montage, gebruik of onderhoud optreden,
dan dient men zich tot ASCO Numatics of haar vertegenwoordiger
te wenden. LET OP: Voordat u begint aan onderhoudswerk moet u

de elektrische voeding uitschakelen, de afsluiter drukloos maken en
het medium naar een veilige ruimte afvoeren. Alle onderdelen van

de magneetkop moeten worden gemonteerd, omdat het huis en de
inwendige onderdelen deel uitmaken van het magnetisch circuit. Ver‑

vangt u zelf onderdelen, dan kan ASCO Numatics niet instaan voor

de resultaten. Door onjuiste montage vervalt de typegoedkeuring.

Ga voor meer informatie naar onze website:
www.asconumatics.eu

GEBRUIK

ONDERHOUD

VERKLARING

123620‑175X

IM1067‑13A‑X / pg. 2

ASCO CONTROLS BV

P.O. Box 3, 3925 ZG Scherpenzeel, The Netherlands
Tel. [phone] - Fax [phone] / www.asconumatics.eu
