SOMMAIRE
Principes de fonctionnement 03
Raccordement électrique du connecteur 05
Raccordement pneumatique 12
Consigne analogique 06
Modification décalage du zéro 07
Modification de la pente 07
Gain proportionnel 08
Pressostat (option et réglage) 08 - 09
Encombrements et masses 10 - 11
Position des potentiomètres et jumpers 12
Mise en service en anglais
13
Ce produit est conforme aux exigences essentielles de la Directive 89/336/CEE sur la Compatibilité
Electromagnétique, et amendements. Il est certifié CE. Une déclaration de conformité peut être fournie
sur simple demande.
Conformément à la directive CEE 89/392/CEE Annexe II B, une Déclaration d'incorporation peut être
fournie sur demande. Veuillez nous indiquer le numéro d'accusé de réception (AR) et les références ou
codes des produits concernés.
2
SERVODISTRIBUTEUR SENTRONIC
U
P
2
3
1
4
FR
POUR APPLICATIONS SUR LE VIDE
Il est possible d'utiliser la SENTRONIC pour des applications nécessitant une régulation de pression et de vide. Par exemple, pour
tester la résistance de tuyaux, pour tester l'amplificateur de freins d'automobiles, ou même pour tester la qualité des lentilles de contact.
Il existe deux versions de sentronic spécifiquement adaptées aux applications sur le vide.
• Version "obturation"
Lorsque le niveau de dépression, défini par le point de consigne, est atteint. La vanne ferme le circuit, il n'y a plus de consommation
d'air. A la coupure, la vanne "casse" le vide (voir ci-dessous).
• Version "by-pass"
Cas d'application où la pompe d'aspiration fonctionne en permanence et la vanne montée en dérivation, assure la régulation de la
valeur de dépression du circuit en injectant plus ou moins d'air (voir au verso)

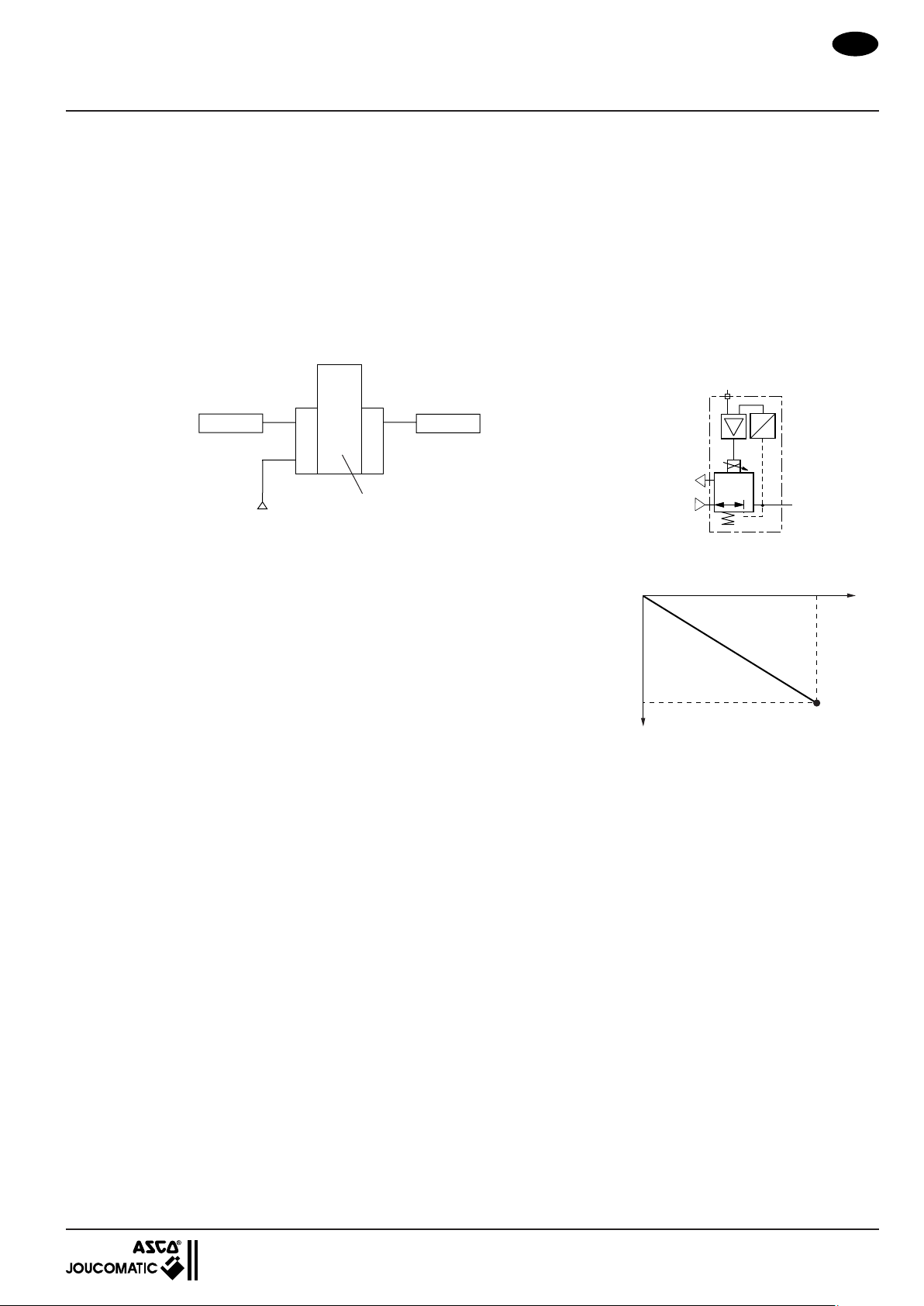

■ VERSION "OBTURATION" (raccordement 3 orifices)
La SENTRONIC "spéciale vide / version obturation" est connectée entre la pompe à vide et le volume à réguler suivant le schéma
ci-dessous.
POMPE
A VIDE
32
SENTRONIC
UTILISATION
Consigne
1
Atmosphère
Fonctionnement : Tant que le niveau de dépression n'est pas atteint la
Sentronic assure le plein passage entre pompe et circuit d'utilisation. Dès
que le point de consigne est atteint, la vanne ferme le circuit; il n'y a plus de
consommation d'air.
En cas de fuite du circuit utilisation, la vanne assure son rôle de régulation
en établissant à nouveau la liaisson pompe à vide - utilisation.
A la coupure de la consigne, la vanne "casse" le vide en mettant l'utilisation
à l'atmosphère.
Pour optimiser l'utilisation de la sentronic dans ce cas d'application, il est
nécessaire de :
- Prévoir un filtre (silencieux par exemple) sur l'orifice 1 afin d'éviter
l'aspiration de particules
- Calculer la puissance de la pompe, en fonction de la consommation d'air
du circuit et des caractéristiques de passage de la Senbtronic, pour
assurer le débit d'aspiration de la pompe sans qu'il se produise de
laminage à travers celle-ci.
- Pour "casser" le vide plus rapidement, il est possible d'alimenter en
pression l'orifice 1 (5 bar maxi)
Nota : il est possible de réguler une pression de -1 bar à + 5 bar en
alimentant l'orifice 1 à 6 bar. Cette version nécessite un capteur
spécifique, nous consulter.
Sentronic spéciale vide
version "obturation"
Pompe
à vide
Atmosphère
10V CCConsigne
0
Dépression
-1 bar
La valeur finale de vide/
dépression dépend de
la puissance de la
pompe
3
FR
U
P
2
3
1
■ VERSION "BY PASS" (raccordement 3 orifices)
Dans ce cas d'application, la Sentronic est montée en dérivation sur la liaison pompe à vide - circuit d'utilisation. A raccorder suivant
le schéma ci-dessous, en obturant l'orifice 3.
POMPE
A VIDE
UTILISATION
Consigne
Bouchon
32
1
Sentronic spéciale vide
Atmosphère
Fonctionnement : La pompe d'aspiration fonctionne en permanence la
Sentronic assure la régulation du niveau de dépression dans le circuit
d'utilisation en fonction du point de consigne établi en injectant dans ce circuit
un débit plus ou moins important d'air à la pression atmosphérique
Pour optimiser l'utilisation de la sentronic dans ce cas d'application, il est
nécessaire de :
- Prévoir un filtre (silencieux par exemple) sur l'orifice 1 afin d'éviter
l'aspiration de particules
- Il y aura toujours une aspiration d'air par l'orifice 1
- Plus la pompe est puissante, plus la vanne aura des difficultés à casser
le vide complétement à consigne zéro volt.
Remarques :
Le vide régulé est mesuré en sortie de sentronic. Il peut donc être différent
du vide au niveau de l'utilisation. Si la chute de pression générée par le
raccordement pneumatique (ex : tube trop long) entre la sentronic et le
volume à réguler est trop important.
version "by-pass"
Bouchon
Atmosphère
10V CCConsigne
0
Dépression
-1 bar
La valeur finale de vide/
dépression dépend de
la puissance de la
pompe
4
RACCORDEMENT DU CONNECTEUR
;
;
;
;
;
;
;;;;;;;;;
;
;
;;;;;;;;;
OU
OU
OU
SUR SENTRONIC A COMMANDE ANALOGIQUE
G 1/8 (Ø 3 mm) - G 1/4 (Ø 6 mm) - G 1/2 (Ø 12 mm) - G1 (Ø 20 mm)
Vu côté soudure du
connecteur femelle
FR
Sortie
ou
Entrée*
VALEUR INSTANTANEE
DE VIDE DE SORTIE
500
500
500
500
Entrée signal capteur si la vanne est configurée en retour électrique externe du capteur de vide
*
ATTENTION :
1) La bobine doit être alimentée en 24V, courant continu, variation ± 10% avec un taux
d'ondulation 10% maxi (pas d'alimentation par pont de diode), une surtension ou un
taux d'ondulation supérieur à 10% peuvent détériorer l'électronique.
2) Le courant maxi sur la borne 7 est 500 mA (sortie de l'alarme NPN/PNP). La borne
7 est protégée contre les courts-circuits et les surcharges.
3)Si vous connectez un relais (charge inductive) sur la sortie pressostat, il est
nécessaire d'utiliser une diode de roue libre ou une varistance.
4) Ne pas souder les broches non utilisées du connecteur femelle.
5) Le corps de la vanne doit être relié à la terre par l'intermédiaire de la borne de masse
PE (ØM4), voir schéma ci-contre.
6)Utiliser un câble blindé pour une protection contre les parasites et les effets
électrostatiques. Il faut connecter la masse sur le corps du connecteur.
;;;;;;;
;;;;;;;
;;;;;;;
;;;;;;;
PE
ØM4
2
5
FR
CONSIGNE ANALOGIQUE
Le servodistributeur à commande analogique est réglé en usine et livré pour être utilisé
avec une consigne 0 - 10 Volts.
On peut également le piloter avec les consignes suivantes :
• autres plages de tension : toutes tensions comprises entre -5 et +5 volts
avec une plage de 50. . . 100%.
exemple : -5 +5; -2 +8 etc. . . (impédance 100 KΩ)
Réglages du zéro et de la pente à effectuer suivant procédure détaillée, voir
pages suivantes.
Consigne en courant : Pour un réglage usine avec une consigne courant de 0 - 20 mA
•
(impédance 500Ω) utiliser l'option 010 713.
Pour un réglage usine avec une consigne courant de 4 - 20 mA (impédance 500Ω)
utiliser l'option 910 507 (entrée flottante 4-20 mA, option 910 508).
• Consigne digitale : Une autre version du servodistributeur permet de le piloter avec
une consigne digitale 8 bits + Fonction mémoire (option 010 537) ou une consigne
digitale 8 bits + Fonction RAZ pression (option 010 606).
(entrée flottante 0-20 mA, option 010 611)
INFORMATIONS SUR LES REGLAGES USINE
Les servodistributeurs SENTRONIC sont réglés en usine pour avoir :
- Le zéro de pression (pression atmosphérique) de sortie pour 0V de consigne.
- Une pente égale à 10 volts pour le vide (-1 bar)
- Une hystérésis minimale.
- Gain proportionnel maximum.
La modification de ces réglages est cependant accessible à l'utilisateur pour les
besoins d'applications spécifiques, voir pages suivantes.
Pour un réglage usine 0 - 20 mA : commander une option 010 713
4 - 20 mA : commander une option 910 507.
PROCEDURE DE REGLAGE
Réglage du zéro en premier puis réglage de la pente et, si nécessaire, du gain
proportionnel.
1/ Régler le vide de sortie mini pour la consigne minimale : potentiomètre P2.
2/ Régler le vide de sortie maxi pour la consigne maximale : potentiomètre P1.
6
MODIFICATION DECALAGE DU ZERO (potentiomètre P2)
Exemple 1 : Pour avoir une pression relative (ou vide) de sortie de -50 mbar à 0 volt de consigne.
Appliquer une consigne de 0 volt et tourner le potentiomètre P2 dans le sens horaire jusqu'à
obtenir -50 mbar (voir précaution de réglage ci- dessous).
Exemple 2 : Pour une consigne de 2 volts, on veut une pression de 0 bar.
Appliquer la consigne de 2 volts et tourner le potentiomètre P2 dans le sens inverse horaire
jusqu'à obtenir 0 bar.
Décalage du zéro : potentiomètre P2
10 V
20 mA
Tourner le
potentiomètre
dans le sens
inverse horaire
SHUT
OFF
VIDE
(-1 bar)
0
REGLAGE USINE
Tourner le
potentiomètre
dans le sens
horaire
5 V
10 mA
FR
ATTENTION :
Si vous tournez le potentiomètre P2 dans le sens inverse horaire, le réglage maxi est de 50%
!
(c'est à dire à 5V).
MODIFICATION DE LA PENTE (potentiomètre P1)
Exemple de réglage sur une vanne version vide (-1 bar)
Pour une plage de consigne de 0 - 10 volts, on veut 0 à -0,8 bar en sortie :
Appliquer la consigne de 10 volts et tourner le potentiomètre P1 dans le sens inverse horaire
jusqu'à obtenir une dépression de -0,8 bar en sortie de vanne.

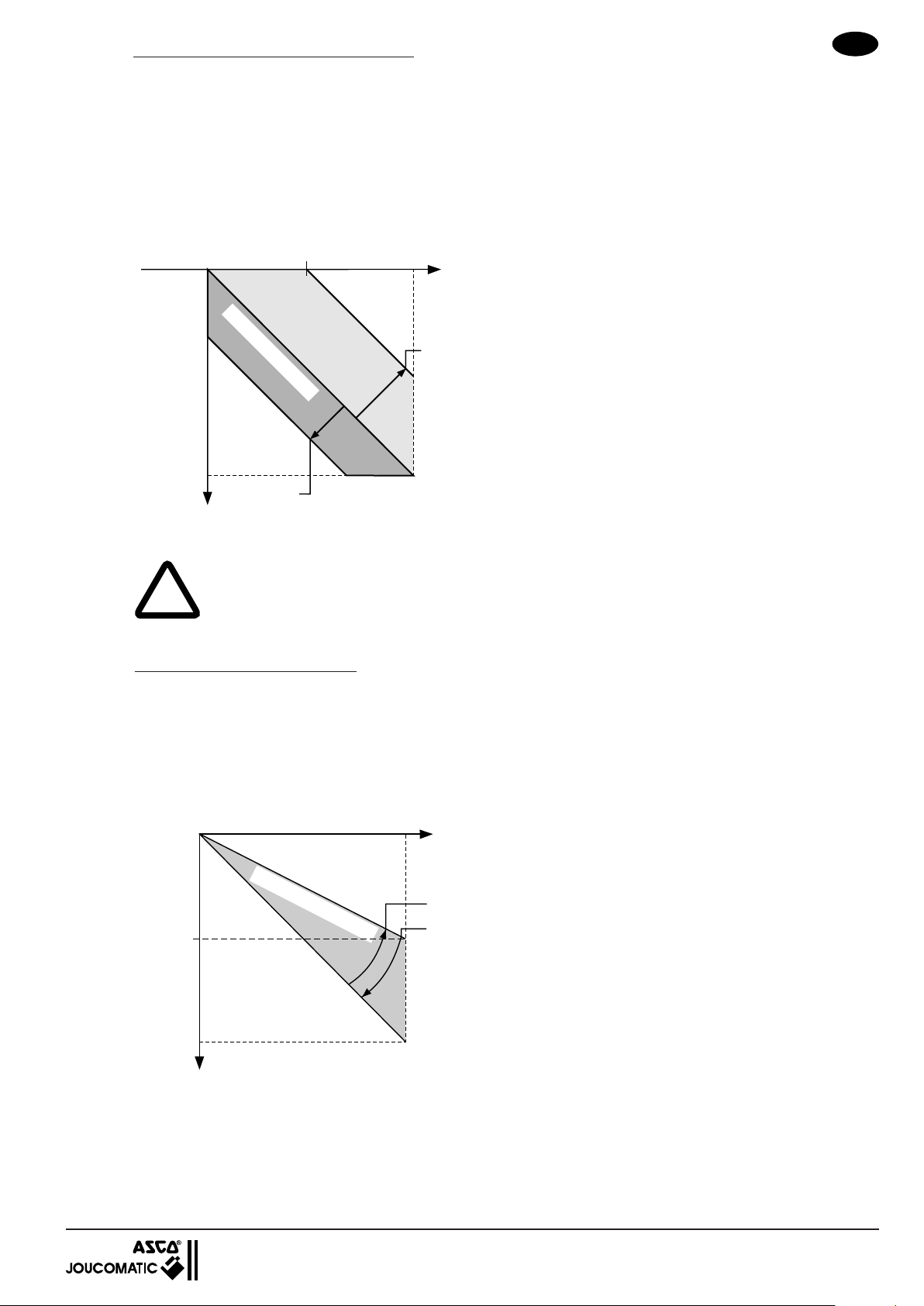

Réglage de la pente : potentiomètre P1
10 V
20 mA
Tourner le potentiomètre dans le sens inverse horaire
Tourner le potentiomètre dans le sens horaire
-500 mbar
0
REGLAGE 50%
REGLAGE USINE 100%
-1 bar
Le réglage maximum possible de la pente est égal à 100%.
Pour obtenir la valeur de vide (pente à 100%), il est nécessaire d'avoir au minimum une différence de
potentiel (ddp) de 10 volts (consigne tension) ou 20 mA (consigne courant).
On ne peut que réduire la dépression (vide) de sortie.
7
FR
GAIN PROPORTIONNEL
On peut ajuster le gain dans une plage de réglage de 1 à 11 avec le potentiomètre P7.
Le gain proportionnel est régler, en usine, au maximum (11).
On peut adapter le gain proportionnel pour réduire l'oscillation et les dépassements (over shoot)
Pour augmenter le gain, il faut tourner P7 dans le sens horaire.
Pour diminuer le gain, il faut tourner P7 dans le sens inverse horaire.
OPTIONS PRESSOSTAT POUR SENTRONIC
Ø DE RACCORDEMENT
(Ø de passage)
G 1/8 (3 mm)
G 1/4 (6 mm)
G 1/2 (12 mm)
G 1 (20 mm)
NOTA
La tolérance sur le signal de sortie est réglée à ± 5% de la PMR en sortie usine.
OPTION
PRESSOSTAT
Référence de masse
sur borne 7
si consigne atteinte
Signal 24V CC sur borne 7
si consigne atteinte
Signal 24V CC sur borne 7
si consigne non atteinte
Référence de masse
sur borne 7
si consigne non atteinte
-5%
0,5V
1mA
0
5%
RELAIS ACTIVÉ
SI RACCORDT ENTRE:
24V et borne 7
la masse et la borne 7
la masse et la borne 7
24V et borne 7
10V
20mA
Consigne
non atteinte
TRANSISTOR
UTILISE
Collecteur ouvert
NPN
Collecteur ouvert
PNP
Collecteur ouvert
PNP
Collecteur ouvert
NPN
LOGIQUE
Signal bas
Signal haut
Signal haut
Signal bas
CODE
OPTION
010 539
010 579
010 612
010 613
Consigne
non atteinte
100%
du vide
Consigne
atteinte
On peut faire varier cette tolérance de ±1,4 % à ± 6 % au maximum, par l'intermédiaire du
potentiomètre P6.
Le courant de sortie maximum délivré sur la borne 7 est de 500 mA sous 24 V = DC, voir
schéma de raccordement, page 05.
8
