INSTALLATION AND MAINTENANCE INSTRUCTIONS
normally open, pilot operated, hung diaphragm, gaseous fluids
Series 215 are 2-way, normally open, pilot operated, hung
diaphragm valves. The valve body is aluminium construction.
ASCO components are intended to be used only within the technical characteristics as specified on the nameplate. Changes to
the equipment are only allowed after consulting the manufacturer
or its representative. Before installation depressurise the piping
system and clean internally.
The equipment may be mounted in any position.
The flow direction and pipe connection of valves are indicated
on the body.
The pipe connections have to be in accordance with the size
indicated on the nameplate and fitted accordingly.
Caution:
• Reducing the connections may cause improper operation
or malfunctioning.
• For the protection of the equipment install a strainer or filter
suitable for the service involved in the inlet side as close to
the product as possible.
• If tape, paste, spray or a similar lubricant is used when
tightening, avoid particles entering the system.
• Use proper tools and locate wrenches as close as possible
to the connection point.
• To avoid damage to the equipment, DO NOT OVERTIGHTEN pipe connections.
• Do not use valve or solenoid as a lever.
• The pipe connections should not apply any force, torque or
strain to the product.
In case of electrical connections, they are only to be made by
trained personnel and have to be in accordance with the local
regulations and standards.
Caution:
• Turn off electrical power supply and de-energise the electrical circuit and voltage carrying parts before starting work.
• All electrical screw terminals must be properly tightened
according to the standards before putting into service.
• Dependent upon the voltage electrical components must
be provided with an earth connection and satisfy local
regulations and standards.
The equipment can have one of the following electrical terminals:
• Spade plug connections according to ISO-4400 (when
correctly installed this connection provides lP-65 protection).
• Embedded screw terminals in metal enclosure with “Pg”
cable gland.
• Flying leads or cables.
Before pressurising the system, first carry-out an electrical test.
In case of solenoid valves, energise the coil a few times and
notice a metal click signifying the solenoid operation.
Most of the solenoid valves are equipped with coils for continuous duty service. To prevent the possibility of personal or
property damage do not touch the solenoid which can become
hot under normal operation conditions. If the solenoid valve is
easily accessible, the installer must provide protection preventing
accidental contact.
DESCRIPTION
INSTALLATION
ELECTRICAL CONNECTION
PUTTING INTO SERVICE
SERVICE
1
GB
The emission of sound depends on the application, medium
and nature of the equipment used. The exact determination of
the sound level can only be carried out by the user having the
valve installed in his system.
Maintenance of ASCO products is dependent on service
conditions. Periodic cleaning is recommended, the timing of
which will depend on the media and service conditions. During
servicing, components should be examined for excessive wear.
A complete set of internal parts is available as a spare parts kit.
If a problem occurs during installation/maintenance or in case
of doubt please contact ASCO or authorised representatives.

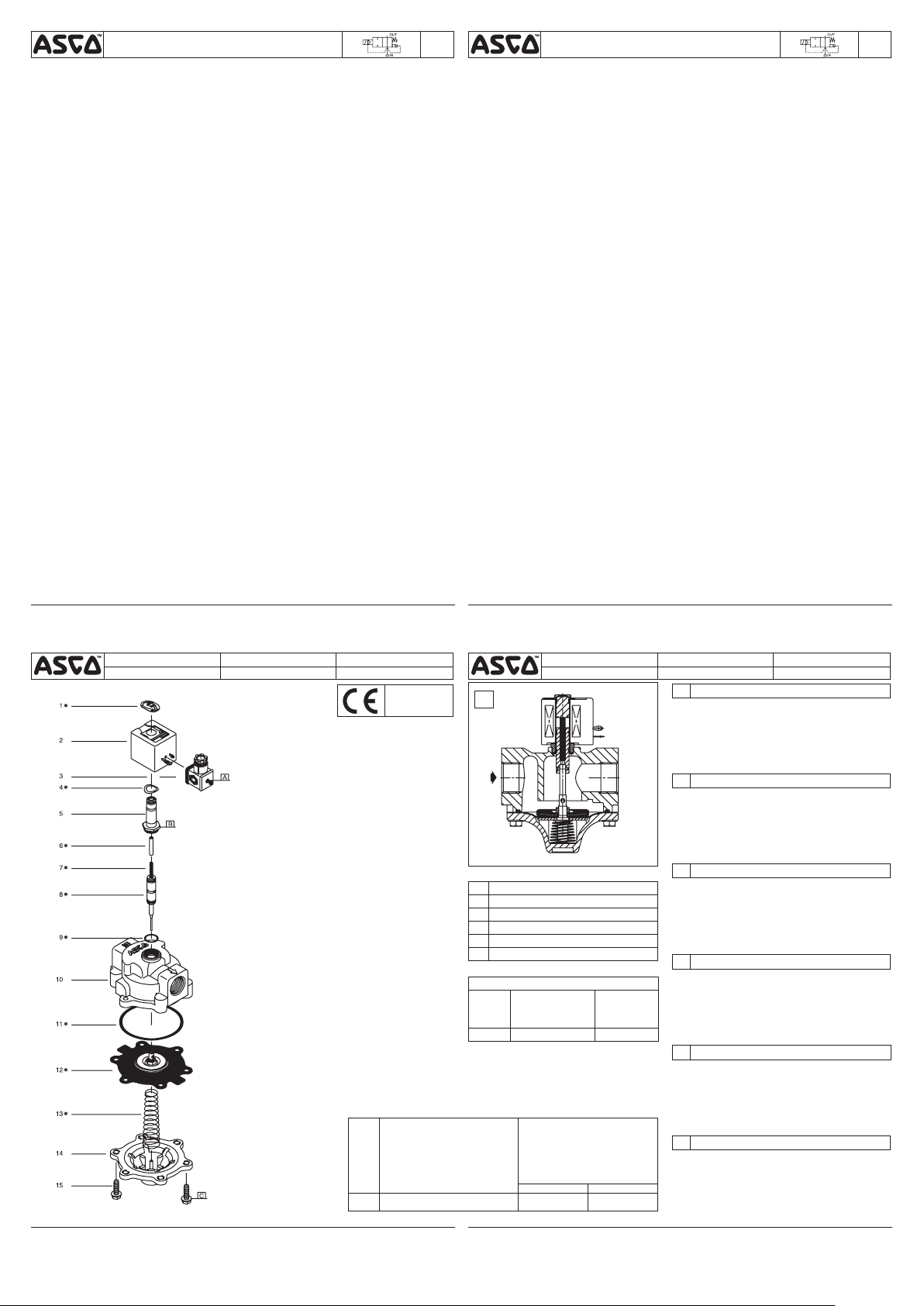

Disassemble in an orderly fashion. Pay careful attention to
exploded views provided for identification of parts.
1. Remove retaining clip and slip the entire solenoid enclosure
off the solenoid base sub-assembly. CAUTION: when metal
retaining clip disengages, it can spring upwards.
2. Remove the spring washer. Unscrew solenoid base sub-assembly and remove the spring retainer, spring, core
assembly and solenoid base sub-assembly O-ring.
3. Unscrew screws (6x) and remove bonnet, diaphragm spring,
diaphragm assembly and the valve body O-ring.
4. All parts are now accessible for cleaning or replacement.
Reassemble in reverse order of disassembly paying careful
attention to exploded views provided for identification and
placement of parts.
1. NOTE: Lubricate all gaskets/O-rings with high quality silicone
grease. Replace valve body O-ring, diaphragm assembly
and diaphragm spring. CAUTION: locate pilot hole in
diaphragm assembly at 30 degrees from the valve outlet.
2. Replace the bonnet and screws (6x), and torque the screws
(6x) in a criss-cross manner according to torque chart.
3. Then replace the solenoid base sub-assembly O-ring, core
assembly, spring, spring retainer and the solenoid base
sub-assembly, and torque the solenoid base sub-assembly
according to torque chart.
4. Replace spring washer, solenoid enclosure and retaining
clip.
5. After maintenance, operate the valve a few times to be sure
of proper operation.
For additional information visit our website: www.asco.com
SOUND EMISSION
MAINTENANCE
VALVE DISASSEMBLY
VALVE REASSEMBLY
INSTRUCTIONS D’INSTALLATION ET D’ENTRETIEN
normalement ouverte, à commande assistée, à membrane attelée
Les vannes de la série 215 font partie de la gamme des électro-vannes à deux-voies, normalement ouvertes, à commande
assistée, à membrane attelée. Le corps est en aluminium.
Les composants ASCO sont conçus pour les domaines de
fonctionnement indiqués sur la plaque signal-étique ou la
documentation. Aucune modification ne peut être réalisée
sur le matériel sans l’accord préalable du fabricant ou de son
représentant. Avant de procéder au montage, dépres-suriser les
canalisations et effectuer un nettoyage interne.
Les électrovannes peuvent être monté dans n’importe quelle
position.
Le sens de circulation du fluide est indiqué par repères sur le
corps et dans la documentation.
La dimension des tuyauteries doit correspondre au raccordement
indiqué sur le corps, l’étiquette ou la notice.
Attention:
• Une restriction des tuyauteries peut entraîner des dysfonctionnements.
• Afin de protéger le matér iel, installer une crépine ou un filtre
adéquat en amont, aussi près que possible du produit.
• En cas d’utilisation de ruban, pâte, aérosol ou un lubrifiant
lors du serrage, veillez à ce qu’aucun corps étranger ne
pénétre dans le circuit.
• Utiliser un outillage approprié et placer les clés aussi près
que possible du point de raccordement.
• Afin d’éviter toute détérioration, NE PAS TROP SERRER
les raccords des tuyauteries.
• Ne pas se servir de la vanne ou de la tête magnétique
comme d’un levier.
• Les tubes de raccordement ne devront exercer aucun effort,
couple ou contrainte sur le produit.
Le raccordement électrique doit être réalisé par un personnel
qualifié et selon les normes et règlements locaux.
Attention:
• Avant toute intervention, couper l’alimentation électrique
pour mettre hors tension les composants.
• Toutes les bornes à vis doivent être serrées correctement
avant la mise en service.
• Selon la tension, les composants électriques doivent être mis
à la terre conformément aux normes et règlements locaux.
Selon les cas, le raccordement électrique s’effectue par:
• Connecteurs débrochables ISO-4400 (avec degré de
protection IP-65 lorsque le raccordement est correctement
effectué).
• Bor nes à vis solidaires du bobinage, sous boîtier métallique
avec presse-étoupe étanche “Pg”.
• Fils ou câbles solidaires de la bobine.
Avant de mettre le circuit sous pression, effectuer un essai
électrique. Dans le cas d’une électrovanne, mettre la bobine
sous tension plusieurs fois et écouter le “clic” métallique qui
signale le fonctionnement de la tête magnétique.
La plupart des électrovannes comportent des bobinages prévus
pour mise sous tension permanente. Pour éviter toute brûlure, ne
pas toucher la tête magnétique qui, en fonctionne-ment normal
et en permanence sous tension, peut atteindre une température
élevée. Si l’électrovanne est facilement accessible, l’installateur
doit prévoir une protection empêchant tout contact accidentel.
DESCRIPTION
MONTAGE
RACCORDEMENT ÉLECTRIQUE
MISE EN SERVICE
FONCTIONNEMENT
pour fluides gazeux, 1
FR
Le bruit de fonctionnement varie selon l’utilisation, le fluide et
le type de matériel employé. L’utilisateur ne pourra déterminer
avec précision le niveau sonore émis qu’après avoir monté le
composant sur l’installation.
L’entretien nécessaire aux produits ASCO varie avec leurs
conditions d’utilisation. Il est souhaitable de procéder à un
nettoyage périodique dont l’intervalle varie suivant la nature du
fluide, les conditions de fonctionnement et le milieu ambiant. Lors
de l’intervention, les composants doivent être examinés pour
détecter toute usure excessive. Un ensemble de pièces internes
est proposé en pièces de rechange pour procéder à la réfection.
En cas de problème lors du montage/entretien ou en cas de
doute, veuillez contacter ASCO ou ses représentants officiels.
Démonter de façon méthodique. sur les vues en éclaté fournies
dans la pochette et destinées à l’identification des pièces.
1. Oter le clip de maintien et faire glisser l’ensemble du boîtier
2. Ôter la rondelle élastique. Dévisser le sous-ensemble de
3. Dévisser les vis (6x) et ôter le couvercle, le ressort de la
4. Vous pouvez dès à présent nettoyer ou remplacer toutes
Remonter en sens inverse.
1. NOTE: Lubrifier tous les joints d’étanchéité/joints toriques
2. Replacer le couvercle et les vis (6x) et raccorder les vis (6x)
3. Puis replacer le joint torique du sous-ensemble de base
4. Replacer la rondelle élastique, le boîtier de la tête magné-
5. Après l’entretien, faire fonctionner la vanne quelques fois
Pour toute information complémentaire, veuillez consulter
notre site Web: www.asco.com
BRUIT DE FONCTIONNEMENT
ENTRETIEN
DEMONTAGE DE LA VANNE
du solénoïde hors du sous-ensemble de la base du solénoïde. ATTENTION: lorsque le clip de maintien métallique
est ôté, il peut bondir vers le haut.
base de la tête magnétique et ôter la fixation du ressort, le
ressort, le montage du noyau et le joint torique du sous-ensemble de base de la tête magnétique.
membrane, le montage de la membrane et le joint torique
du corps de la vanne.
les pièces.
REMONTAGE DE LA VANNE
avec de la graisse silicone de haute qualité. Replacer le joint
torique du corps de la vanne, le montage de la membrane
et le ressort de la membrane. ATTENTION: placer le trou
de positionnement dans le montage de la membrane à 30
degrés de la sortie de la vanne.
en les entrecroisant selon le schéma de couple.
de la tête magnétique, le montage du noyau, le ressort, la
fixation du ressort et le sous-ensemble de base de la tête
magnétique, puis raccorder le sous-ensemble de base de
la tête magnétique selon le schéma de couple.
tique et le clip de maintien.
afin de s’assurer qu’elle s’ouvre et se ferme correctement.
Magnetventile, normal geöffnet, zwangsgesteuerte Membrane, für
Bei der Baureihe 215 handelt es sich um normal geöffnete,
vorgesteuerte 2-Wege-Magnetventile mit zwangsgesteuerter
Membran. Das Ventilgehäuse besteht aus Aluminium.
Die ASCO-Komponenten dürfen nur innerhalb der auf den
Typenschildern angegebenen Daten eingesetzt werden.
Veränderungen an den Produkten sind nur nach Rücksprache
mit ASCO zulässig. Vor dem Einbau der Ventile muß das Rohrleitungssystem drucklos geschaltet und innen gereinigt werden.
Die Einbaulage der Produkte ist generell beliebig.
Die Durchflußrichtung und der Rohrleitungsanschluß von
Ventilen sind gekennzeichnet.
Die Rohrleitungsanschlüsse sollten entsprechend den
Größen-angaben auf den Typenschildern mit handelsüblichen
Verschraubungen durchgeführt werden.
Vorsicht:
• Eine Reduzierung der Anschlüsse kann zu Leistungs- und
Funktionsminderungen führen.
• Zum Schutz der Ventile sollten für die Betriebsbedingungen
geeignete Schmutzfänger oder Filter so dicht wie möglich
in den Ventileingang integriert werden.
• Bei Abdichtung am Gewinde ist darauf zu achten, daß kein
Dichtungsmaterial in die Rohrleitung oder das Ventil gelangt.
• Zum Einbau darf nur geeignetes Werkzeug verwendet
werden, das so nahe wie möglich am Anschlußpunkt
anzusetzen ist.
• Um eine Beschädigung der Produkte zu vermeiden, ist
darauf zu achten, daß die Rohranschlüsse NICHT ZU
STARK ANGEZOGEN werden.
• Spule und Führungsrohr von Ventilen dürfen nicht als
Gegenhalter benutzt werden.
• Die Rohrleitungsanschlüsse sollten fluchten und dürfen
keine Spannungen auf das Ventil übertragen.
Der elektrische Anschluß ist von Fachpersonal entsprechend
den geltenden VDE- und CEE-Bestimmungen auszuführen.
Vorsicht:
• Vor Beginn der Arbeiten ist sicherzustellen, daß alle elektrischen Leitungen und Netzteile spannungslos geschaltet
sind.
• Alle Anschlußklemmen sind nach Beendigung der Arbeiten
vor-schriftsmäßig entsprechend den geltenden Normen
anzuziehen.
• Je nach Spannungsbereich muß das Ventil nach den geltenden Bestimmungen und Normen einen Schutzleiteranschluß
erhalten.
Der Magnetantrieb kann je nach Bauart folgende elektrische
Anschlüsse aufweisen:
• Flachsteckeranschlüsse gemäß ISO-4400 (bei ordnungsgemäßer Montage ist Schutzart lP-65 gewährleistet).
• Anschlüsse innerhalb eines Metallgehäuses mittels
Schraub-klemmen. Kabeleinführung ins Gehäuse mit PGVerschraubung.
• Eingegossene Kabelenden.
Vor Druckbeaufaufschlagung des Produktes sollte eine elektrische Funktionsprüfung erfolgen: Bei Magnetventilen Spannung
an der Magnetspule mehrmals ein- und ausschalten. Es muß
ein metallisches Klicken zu hören sein.
Die meisten Magnetventile sind mit Spulen für Dauerbetrieb
ausgerüstet. Zur Vermeidung von Personen- und Sachschäden
sollte jede Berührung der Magnetspule vermieden werden,
da diese unter normalen Betriebsbedingungen sehr heiß
werden kann. Bei leicht zugänglichem Magnetventil sollte
BESCHREIBUNG
EINBAU
ELEKTRISCHER ANSCHLUSS
INBETRIEBNAHME
BETRIEB
BETRIEBSANLEITUNG
gasförmige Medien, 1
DE
vom Installateur ein Schutz vorgesehen werden, um jegliches
versehentliches Berühren zu vermeiden.
Die Geräuschemission hängt sehr stark vom Anwendungsfall,
dem Medium, mit denen das Produkt beaufschlagt wird, und
der Art des verwendeten Produktes ab. Die exakte Bestimmung
des Geräuschpegels kann aus diesem Grund nur durch die
Person durchgeführt werden, die das Ventil in das jeweilige
System eingebaut hat.
Die Wartung hängt von den Betriebsbedingungen ab. Es wird
empfohlen, das Produkt regelmäßig zu reinigen, wobei sich die
Zeitabstände nach dem Medium und den Betriebs-bedingungen
richten. Während der Wartung sollten die Komponenten auf
übermäßigen Verschleiß überprüft werden. Für die Überholung
der ASCO-Produkte sind komplette Sätze mit internen Teilen als
Ersatzteilsätze erhältlich. Treten Schwierigkeiten bei Einbau,
Betrieb oder Wartung auf sowie bei Unklarheiten, ist mit ASCO
Rücksprache zu halten.
Das Ventil muß in der angegebenen Reihenfolge zerlegt werden.
Dabei sind die Teile exakt anhand der mitgelieferten Explosionszeichnungen zu identifizieren.
1. Klammerhalterung entfernen und Magnetspulengehäuse
komplett aus der Haltemutter herausziehen. ACHTUNG: Die
Klammerhalterung kann beim Lösen nach oben wegfedern.
2. Federscheibe entfernen. Haltemutter lösen und Federhalterung, Feder, Magnetankerbaugruppe, und HaltemutterDichtungsring ausbauen.
3. Schrauben (6x) lösen und Ventildeckel, Membranfeder,
Membranbaugruppe und Ventilgehäuse-Dichtungsring
entfernen.
4. Nun sind alle Teile, die gereinigt oder ausgetauscht werden
müssen, leicht zugänglich.
Ventil in der umgekehrten Reihenfolge wie bei der Demontage
zusammenbauen. Dabei sind die Teile anhand der Explosionszeichnungen zu identifizieren und anzuordnen.
1. HINWEIS: Alle Dichtungen/Dichtungsringe sind mit
hoch-wertigem Silikonfett zu schmieren. VentilgehäuseDichtungsring, Membranbaugruppe und Membranfeder
wieder montieren.
ACHTUNG: Führungsbohrung in Membranbaugruppe
30 Grad vom Ventilausgang versetzt anordnen.
2. Ventildeckel und Schrauben (6x) wieder anbringen und
Schrauben (6x) kreuzweise entsprechend den Angaben
im Drehmomentdiagramm anziehen.
3. Dann Haltemutter-Dichtungsring, Magnetankerbaugruppe,
Feder, Federhalterung und Haltemutter wieder montieren
und Haltemutter entsprechend den Angaben im Drehmomentdiagramm anziehen.
4. Federscheibe, Magnetkopfgehäuse und Halteklammer
wieder montieren.
5. Nach der Wartung Ventil mehrmals betätigen, um sicherzustellen, daß es ordnungsgemäß funktioniert.
Weitere Informationen finden Sie auf unserer Website:
www.asco.com
GERÄUSCHEMISSION
WARTUNG
VENTILDEMONTAGE
VENTILZUSAMMENBAU
INSTRUCCIONES DE INSTALACIÓN Y MANTENIMIENTO
normalmente abierta, accionada por piloto, membrana unida, fluidos
La Serie 215 está formada por válvulas bidireccionales, normalmente abiertas, accionadas por piloto, de membrana unida. El
cuerpo de la válvula está construido de aluminio.
Los componentes ASCO sólo deben utilizarse dentro de las
especificaciones técnicas que se especifican en su placa de
características. Los cambios en el equipo sólo estarán permitidos después de consultar al fabricante o a su representante.
Antes de la instalación, despresurice el sistema de tuberías y
limpie internamente.
El equipo puede utilizarse en cualquier posición.
En el cuerpo se indican el sentido del fluido y la conexión de
las válvulas a la tubería.
Las conexiones a la tubería deben corresponder al tamaño indicado en la placa de características y ajustarse adecuadamente.
Precaución:
• La reducción de las conexiones puede causar operaciones
incorrectas o defectos de funcionamiento.
• Para la protección del equipo se debe instalar en la parte
de la entrada y tan cerca como sea posible del producto un
filtro o tamizador adecuado para el servicio.
• Si se utilizara cinta, pasta, spray u otros lubricantes en el
ajuste, se debe evitar que entren partículas en el producto.
• Se debe utilizar las herramientas adecuadas y colocar llaves
lo más cerca posible del punto de conexión.
• Para evitar daños al equipo, NO FORZAR las conexiones
a la tubería.
• No utilizar la válvula o el solenoide como palanca.
• Las conexiones a la tubería no producirán ninguna fuerza,
apriete o tensión sobre el producto.
En caso de requerirse conexiones eléctricas, estas serán
realizadas por personal cualificado y deberán adaptarse a las
normas y regulaciones locales.
Precaución:
• Antes de comenzar el trabajo, desconecte el suministro de
energía eléctrica y desenergice el circuito electrónico y los
elementos portadores de tensión.
• Todos los terminales eléctricos deben estar apretados adecuadamente según normas antes de su puesta en servicio.
• Según el voltaje, los componentes electrónicos deben
disponer de una conexión a tierra y satisfacer las normas y
regulaciones locales.
El equipo puede tener uno de los siguientes terminales
eléctricos:
• Conexiones desenchufables según la norma ISO-4400
(cuando se instala correctamente esta conexión proporciona
una protección IP-65).
• Terminales de tornillo con carcasa metálica con entrada de
cable de conexión roscada «PG».
• Salida de cables.
Se debe efectuar una prueba eléctrica antes de someter a presión el sistema. En el caso de las válvulas solenoides, se debe
energizar varias veces la bobina y comprobar que se produce
un sonido metálico que indica el funcionamiento del solenoide.
La mayor parte de las válvulas solenoides se suministran
con bobinas para un servicio continuo. Con el fin de evitar la
posibilidad de daños personales o materiales no se debe tocar
el solenoide, ya que puede haberse calentado en condiciones
normales de trabajo. Si la electroválvula es de fácil acceso, el
instalador debe prever una protección que impida cualquier
contacto accidental.
DESCRIPCION
INSTALACION
CONEXION ELECTRICA
PUESTA EN MARCHA
SERVICIO
gaseosos, 1
ES
La emisión de ruidos depende de la aplicación, medio y naturaleza del equipo utilizado. Una determinación exacta del nivel
de ruido solamente se puede llevar a cabo por el usuario que
disponga la válvula instalada en su sistema.
El mantenimiento de los productos ASCO depende de las
condiciones de servicio. Se recomienda una limpieza periódica, dependiendo de las condiciones del medio y del servicio.
Durante el servicio, los componentes deben ser examinados
por si hubiera desgastes excesivos. Se dispone de un juego
completo de partes internas como recambio. Si ocurriera un
problema durante la instalación/mantenimiento o en caso
de duda contactar con ASCO o representantes autorizados.
Desmonte la válvula ordenadamente. Preste especial atención
a las vistas ampliadas que se suministran para identificar
las partes.
1. Retire el clip de sujeción y deslice la cubierta con el solenoide del conjunto de la base del solenoide.
PRECAUCION: al desengancharse el clip de sujeción
metálico, éste puede saltar hacia arriba.
2. Retire la arandela resorte. Desatornille la base auxiliar
del solenoide y retire el sujetador del resorte, el resorte,
el conjunto del núcleo y la junta de la base auxiliar del
solenoide.
3. Quite los tornillos (6x) y retire la tapa, el resorte del diafragma, el conjunto del diafragma y la junta del cuerpo de
la válvula.
4. Ahora tendrá acceso a todas las piezas para su limpieza o
sustitución.
Vuelva a montar la válvula en el orden inverso de desmontaje
prestando especial atención a las vistas ampliadas suministradas para identificar e instalar las partes.
1. NOTA: Lubrique todas las guarniciones/juntas con grasa
de silicona de buena calidad. Vuelva a colocar la junta del
cuerpo de la válvula, el conjunto del diafragma y el resorte
del diafragma. PRECAUCION: localice el agujero del piloto
en el conjunto del diafragma a 30 grados de la salida de la
válvula.
2. Vuelva a colocar la tapa y los tornillos (6x) y apriete los
tornillos (6x) de forma cruzada según el cuadro de apriete.
3. A continuación la junta de la base auxiliar del solenoide, el
conjunto del núcleo, el resorte, el sujetador del resorte y
la base auxiliar del solenoide, y apriete la base auxiliar del
solenoide según el cuadro de apriete.
4. Vuelva a colocar la arandela resorte, la caja del solenoide
y el clip de sujeción.
5. Después de realizado el mantenimiento, opere la válvula
unas cuantas veces para asegurarse de su correcto funcionamiento.
Para obtener información adicional, visite nuestro sitio
Web: www.asco.com
EMISION DE RUIDOS
MANTENIMIENTO
DESMONTAJE DE LA VALVULA
REMONTAJE DE LA VALVULA
123620-606 (385-02)
Page 1 of 2 Modied on: 2017-09-28
www.asco.com
ISTRUZIONI DI INSTALLAZIONE E MANUTENZIONE
normalmente aperta, servoassistita, membrana guidata, per fluidi
La Serie 215 comprende elettrovalvole a 2 vie, normalmente
aperte, servoassistite, a membrana guidata. Il corpo della
valvola è in alluminio.
Le elettrovalvole ASCO devono essere utilizzate esclusivamente
rispettando le caratteristiche tecniche specificate sulla targhetta.
Variazioni sulle elettrovalvole sono ammissibili solo dopo
avere consultato il costruttore o il suo rappresentante. Prima
dell’installazione, depressurizzare i tubi e pulire internamente.
Le elettrovalvole possono essere montate in tutte le posizioni.
La direzione del flusso ed i collegamenti ai tubi sono indicati
sul corpo delle valvole.
I raccordi devono essere conformi alla misura indicata sull’apposita targhetta.
Attenzione:
• Ridurre i raccordi può causare operazioni sbagliate o
malfunzionamento.
• Per proteggere il componente installare, il più vicino possibile
al lato ingresso, un filtro adatto al servizio.
• Se si usano nastro, pasta spray o lubrificanti simili durante
il serraggio, evitare che delle particelle entrino nel corpo
della valvola.
• Usare attrezzature appropriate e posizionare le chiavi il più
vicino possibile al punto di raccordo.
• Per evitare danni al corpo della valvola, NON SERRARE
ECCESSIVAMENTE i raccordi.
• Non usare la valvola o il solenoide come una leva.
• I raccordi non devono esercitare pressione, torsione o
sollecitazione sull’ elettrovalvola.
L’allacciamento elettrico deve essere effettuato esclusivamente da personale specializzato e deve essere conforme
alle norme locali.
Attenzione:
• Prima di mettere in funzione, togliere l’alimentazione elettrica, diseccitare il circuito elettrico e le parti sotto tensione.
• I morsetti elettrici devono essere correttamente avvitati
secondo le norme prima della messa in servizio.
• Le elettrovalvole devono essere provviste di morsetti di terra
a seconda della tensione e delle norme di sicurezza locali.
I piloti possono avere una delle seguenti caratteristiche
elettriche:
• Connettori a lancia secondo ISO-4400 (se installato correttamente, la classe di protezione di questo connettore è
IP65).
• Morsettiera racchiusa in custodia metallica. Entrata cavi con
pressacavi tipo “Pg”.
• Bobine con fili o cavo.
Prima di dare pressione alla valvola, eseguire un test elettrico.
Eccitare la bobina diverse volte fino a notare uno scatto metallico
che dimostra il funzionamento del solenoide.
Molte elettrovalvole sono provviste di bobine per il funzionamento continuo. Per prevenire la possibilità di danneggiare
cose o persone, non toccare il solenoide. Se di facile accesso,
l’elettrovalvola deve essere protetta per evitare qualsiasi
contatto accidentale.
DESCRIZIONE
INSTALLAZIONE
ALLACCIAMENTO ELETTRICO
MESSA IN FUNZIONE
SERVIZIO
gassosi, 1
IT NL
L’emissione di suoni dipende dall’applicazione e dal tipo di
elettrovalvola. L’utente può stabilire esattamente il livello del
suono solo dopo aver installato la valvola sul suo impianto.
Generalmente questi componenti non necessitano spesso
di manutenzione. Comunque in alcuni casi è necessario fare
attenzione a depositi o ad eccessiva usura. Questi componenti
devono essere puliti periodicamente. Il tempo che intercorre
tra una pulizia e l’altra varia a seconda delle condizioni di
funzionamento. Il ciclo di durata dei componenti dipende dalle
condizioni di funzionamento. In caso di usura è disponibile un
set completo di parti interne per la revisione. Se si incontrano
problemi durante l’installazione e la manutenzione o se si hanno
dei dubbi, consultare ASCO o i suoi rappresentanti.
Smontare procedendo con ordine. Consultare attentamente
gli esplosi forniti per una corretta identificazione delle parti.
1. Togliere la clip di fissaggio e sfilare l’intera custodia dell’elettrovalvola dal gruppo cannotto. ATTENZIONE: Quandosi
sgancia la clip metallica di fissaggio, può scattare verso l’alto.
2. Smontare la ghiera. Svitare la sottogruppo di base del solenoide e smontare la guarnizione di tenuta molla, la molla,
il gruppo del nucleo e l’anello di ritenuta del sottogruppo di
base del solenoide.
3. Svitare le viti (6x) e smontare il coperchio, la molla della
membrana, il gruppo membrana e l’anello di ritenuta del
corpo della valvola.
4. Ora tutte le parti sono accessibili per la pulizia o la sostituzione.
Rimontare procedendo nell’ordine inverso facendo riferimento
agli esplosi forniti per la corretta identificazione e collocazione
delle parti.
1. NOTA: Lubrificare tutte le guarnizioni/anelli di tenuta con
grasso al silicone d’alta qualità. Rimontare l’anello di ritenuta
del corpo della valvola, il gruppo della membrana e la molla
della membrana. ATTENZIONE: posizionare il foro pilota nel
gruppo membrana a 30 gradi rispetto all’uscita del corpo.
2. Rimontare il coperchio e le viti (6x) e serrare le viti (6x) a
due a due in diagonale secondo la tabella delle coppie.
3. Quindi rimontare l’anello di ritenuta del sottogruppo di base
del solenoide, il gruppo del nucleo, la molla, la guarnizione
di tenuta molla e il sibs, e serrare il sottogruppo di base del
solenoide secondo la tabella delle coppie.
4. Rimontare la ghiera, la custodia del solenoide e la clip di
fissaggio.
5. Dopo la manutenzione, azionare ripetutamente la valvola
per accertarne il corretto funzionamento.
Per informazioni aggiuntive, visitate il nostro sito web:
www.asco.com
EMISSIONE SUONI
MANUTENZIONE
SMONTAGGIO VALVOLE
RIMONTAGGIO VALVOLA
ALGEMENE INSTALLATIE- EN ONDERHOUDSINSTRUCTIES
normaal open, indirect werkend, gekoppeld membraan, gasvormige
Afsluiters uit de 215-serie zijn 2-weg, normaal open, indirect
werkende magneetafsluiters met gekoppeld membraan. Het afsluiterhuis is van aluminium.
ASCO producten mogen uitsluitend toegepast worden binnen
de op de naamplaat aangegeven specificaties. Wijzigingen zijn
alleen toegestaan na overleg met de fabrikant of haar vertegenwoordiger. Voor het inbouwen dient het leidingsysteem drukloos
gemaakt te worden en inwendig gereinigd.
De positie van de afsluiter is naar keuze te bepalen.
De doorstroomrichting wordt bij afsluiters aangegeven op het
afsluiterhuis.
De pijpaansluiting moet overeenkomstig de naamplaatgegevens
plaatsvinden.
Let op:
• Een reductie van de aansluitingen kan tot prestatie- en
functiestoornis leiden.
• Ter bescherming van de interne delen wordt een filter in het
leidingnet aanbevolen.
• Bij het gebruik van draadafdichtingspasta of tape mogen er
geen deeltjes in het leidingwerk geraken.
• Men dient uitsluitend geschikt gereedschap voor de montage
te gebruiken.
• Gebruik een zodanig koppel voor leidingverbindingen dat
het product niet wordt beschadigd.
• Het product, de behuizing of de spoel mag niet als hefboom
worden gebruikt.
• De pijpaansluitingen mogen geen krachten of momenten
op het product overdragen.
In geval van elektrische aansluiting dient dit door vakkundig
personeel te worden uitgevoerd volgens de door de plaatselijke
overheid bepaalde richtlijnen.
Let op:
• Voordat men aan het werk begint moeten alle spannings-voerende delen spanningsloos worden gemaakt.
• Alle aansluitklemmen moeten na het beëindigen van het
werk volgens de juiste normen worden aangedraaid.
• Al naar gelang het spanningsbereik moet het product volgens de geldende normen van een aarding worden voorzien.
Het product kan de volgende aansluitingen hebben:
• Stekeraansluiting volgens ISO-4400 (bij juiste montage wordt
de dichtheidsklasse IP-65 verkregen).
• Aansluiting in het metalen huis d.m.v. schroefaansluiting. De
kabeldoorvoer heeft een “PG” aansluiting.
• Losse of aangegoten kabels.
Voordat de druk aangesloten wordt dient een elektrische test
te worden uitgevoerd. lngeval van magneetafsluiters legt men
meerdere malen spanning op de spoel aan waarbij een duidelijk
“klikken” hoorbaar moet zijn bij juist functioneren.
De meeste magneetafsluiters zijn uitgevoerd met spoelen voor
continu gebruik. Om persoonlijk letsel en schade door aanraking
van het spoelhuis te voorkomen dient men het aanraken te
vermijden, omdat bij langdurige inschakeling de spoel of het
spoelhuis heet kan worden. In voorkomende gevallen dient men
de spoel af te schermen voor aanraking.
BESCHRIJVING
INSTALLATIE
ELEKTRISCHE AANSLUITING
IN GEBRUIK STELLEN
GEBRUIK
media, 1
Dit hangt sterk af van de toepassing en het gebruikte medium.
De bepaling van het geluidsniveau kan pas uitgevoerd worden
nadat de afsluiter is ingebouwd.
Het onderhoud aan de afsluiters is afhankelijk van de
bedrijfs-omstandigheden. We raden u aan om het product
regelmatig te reinigen, in intervallen die afhankelijk zijn van
het medium en de mate van onderhoud. Controleer tijdens het
onderhoud of onderdelen zijn versleten. In geval van slijtage zijn
reserve-onderdelensets beschikbaar om een inwendige revisie
uit te voeren. lngeval problemen of onduidelijkheden tijdens
montage, gebruik of onderhoud optreden dan dient men zich
tot ASCO of haar vertegenwoordiger te wenden.
Neem de afsluiter op een ordelijke wijze uit elkaar. Raadpleeg
daarbij de montagetekeningen die de afzonderlijke onderdelen
benoemen.
1. Verwijder de bevestigingsclip en het gehele spoelhuis van
het kopstuk/deksel. LET OP: bij het verwijderen van de
bevestigingsclip kan deze omhoog springen.
2. Verwijder de veerring. Schroef de kopstuk/deksel-combinatie
los en verwijder veerhouder, de veer, de plunjer en de O-ring
van de kopstuk/deksel-combinatie.
3. Draai de bouten (6x) los en verwijder het klepdeksel,
de membraanveer, het membraan en de O-ring van het
afsluiterhuis.
4. Alle delen zijn nu toegankelijk voor reiniging of vervanging.
Monteer alle delen in omgekeerde volgorde als aangegeven is
bij demontage, let daarbij wel op de montagetekening voor de
juiste plaatsing van de onderdelen.
1. OPMERKING: Vet alle afdichtingen/O-ringen in met
hoog-waardig siliconenvet. Monteer de O-ring van het
afsluiter-huis, het membraan en de membraanveer.
LET OP: zorg dat de stuurpoort in het membraan 30 graden
is gedraaid ten opzichte van de afsluiteruitlaat.
2. Plaats het klepdeksel en de bouten (6x) weer terug, en draai
de bouten (6x) kruislings met het juiste aandraaimoment
vast.
3. Monteer vervolgens de O-ring van de kopstuk/deksel combinatie, de plunjer, de veer, de veerhouder en de kopstuk/
deksel-combinatie zelf, en draai de kopstuk/deksel-combinatie met het juiste aandraaimoment vast.
4. Monteer nu de veerring, de magneetkop en de bevestigingsclip.
5. Na het onderhoud dient men de afsluiter een aantal malen
te bedienen om de werking ervan te controleren.
Ga voor meer informatie naar onze website: www.asco.com
GELUIDSEMISSIE
ONDERHOUD
DEMONTAGE
MONTAGE
DRAWING DESSIN ZEICHNUNG
DISEGNO DIBUJO TEKENING
SERIES
215
Ø
Código de la electrovalvula
1 SCE 215C053 C304-691 -
GB
FR
DE
ES
IT
NL
Catalogue number
Code électrovanne
Katalognummer
Codice elettrovalvola
Katalogus nummer
DRAWING DESSIN ZEICHNUNG
DISEGNO DIBUJO TEKENING
~
IN OUT
¬ Supplied in spare part kit
¬ Livrées en pochette de rechange
¬ Enthalten im Ersatzteilsatz
¬ Incluido en Kit de recambio
¬ Disponibile nel Kit parti di ricambio
¬ Geleverd in vervangingsset
TORQUE CHART
A
B
C
ITEMS NEWTON.METRES INCH.POUNDS
0,6 ± 0,2
20 ± 3
12 ± 2
Spare part kit
Code pochette de rechange
Ersatzteilsatz
Código del kit de recambio
Kit parti di ricambio
Vervangingsset
5 ± 2
175 ± 25
100 ± 10
~ =
GB
1. Retaining clip
2. Coil & nameplate
3. Connector assembly
4. Spring washer
5. Solenoid base subassembly
6. Retainer, spring
7. Spring
8. Core assembly
FR
1. Clip de maintien
2. Bobine & fiche signalétique
3. Montage du connecteur
4. Rondelle élastique
5. Sous-ensemble de base de
la tête magnétique
6. Cage de retenue, ressort
7. Ressort
8. Noyau
DE
1. Klammerhalterung
2. Spule & Typenschild
3. Gerätesteckdose
4. Federscheibe
5. Haltemutter
6. Halterung, Feder
7. Feder
8. Magnetankerbaugruppe
ES
1. Clip de sujeción
2. Bobina y placa de
características
3. Conjunto del conector
4. Arandela resorte
5. Base auxiliar del solenoide
6. Sujeción, resorte
7. Resorte
8. Conjunto del núcleo
IT
1. Clip di fissaggio
2. Bobina e targhetta
3. Gruppo connettore
4. Rondella elastica
5. Sottogruppo di base del
solenoide
6. Guarnizione di tenuta, molla
7. Molla
8. Gruppo del nucleo
NL
1. Clip
2. Spoel met typeplaatje
3. Steker
4. Veerring
5. Kopstuk/deksel-combinatie
6. Veerhouder
7. Veer
8. Plunjer
DESCRIPTION
DESCRIPTION
BESCHREIBUNG
DESCRIPCION
DESCRIZIONE
BESCHRIJVING
9. O-ring, solenoid base sub assembly
10. Valve body
11. O-ring, valve body
12. Diaphragm assembly
13. Diaphragm spring
14. Bonnet
15. Screw (6x)
9. Joint torique, sous-ensemble
de base de la tête magnétique
10. Corps
11. Joint torique, corps
12. Membrane
13. Ressort de la membrane
14. Couvercle
15. Vis (6x)
9. Dichtungsring, Haltemutter
10. Ventilgehäuse
11. Dichtung, Ventilgehäuse
12. Membranbaugruppe
13. Membranfeder
14. Ventildeckel
15. Schraube (6x)
9. Junta, base auxiliar del
solenoide
10. Cuerpo de la válvula
11. Junta, cuerpo de la válvula
12. Conjunto del diafragma
13. Resorte del diafragama
14. Tapa
15. Tornillos (x 6)
9. Anello di ritenuta, sottogruppo
di base del solenoide
10. Corpo valvola
11. Anello di tenuta, corpo
valvola
12. Gruppo memrana
13. Molla della membrana
14. Coperchio
15. Vita (6x)
9. O-ring, kopstuk/deksel combinatie
10. Afsluiterhuis
11. O-ring, afsluiterhuis
12. Membraan
13. Membraanveer
14. Klepdeksel
15. Bout (6x)
123620-606 (385-02)
Page 2 of 2 Modied on: 2017-09-28
www.asco.com
Loading...
