This installation and maintenance instruction

+

1.4

sheet of the solenoid is a general supplement
to the particular I&M sheet for the valve.
The identication is made by prex IS to the
catalogue number. Always use both I&M sheets
for installing and maintaining the solenoid valve.

The solenoid valves are designed in ac­cordance with Annex II of the European
Directive 2014/34/EU and IECEx Scheme:
IECEx 02. EC type examination certificate
KEMA 98ATEX2544X and IECEx certicate
IECEx KEM08.0017X are in compliance with
International and European standards:

ATEX

EN ISO 80079-36
EN ISO 80079-37
EN 60079-0 : 2012+A11 : 2013
EN 60079-11 : 2012

IECEx

IEC 60079-0 : 2011
IEC 60079-11 : 2011
IEC 60529 : 2001

Classication:

II 2G Ex ia IIC Gb / II 2D Ex ib IIIC Db IP65

ASCO™ components are intended to be used
only within the technical characteristics as
specied on the nameplate. Changes to the
equipment are only allowed after consulting
the manufacturer or its representative. These
solenoid valves are intended for installation in
potentially explosive atmospheres, Groups II A,
II B or II C gases, vapors, mists or dusts (Group
II, category 2G/2D). The surface temperature
classication is T6/85°C.

GENERAL

DESCRIPTION

INSTALLATION

INSTALLATION AND MAINTENANCE INSTRUCTIONS

Low power, intrinsically safe solenoid operator (ISSC – M12 – I NVR)

ELECTRICAL INSTALLATION

Wiring must comply with local and national
regulations of explosion proof equipment.
Application of the IS solenoid in the hazardous
area is not permitted without the addition of
an approved and classied device (such as
barriers), located between the safe and the
hazardous area. The purpose of the safety
device is to protect the equipment located
within the hazardous area from current and
voltage surges, which might enter the system
from the energy sources located in the safe
area. In addition the wiring to the equipment
installed within the hazardous location should
satisfy particular requirements with respect to
resistance (R), inductance (L), capacitance
(C), inductance to resistance ratio (L/R)
and screening. Due to redundant blocking
diodes the e󰀨ective internal inductance and
capacitance of the solenoid are neglibly small.
To make the electrical connection to the spade
plug connector, strip the outer insulation of
the cable back over approximately 30 mm
and the insulation from the leads over 5 mm.
Select the proper sealing ring Ø 6-8 mm or
Ø 8-10 mm depending on cable diameter.
Insert cable through the compression screw,
washer, sealing ring and connector housing
and connect wires to the terminal block. Place
terminal block into connector housing and
assemble connector cover. Note that the cover
must be pressed properly to the connector
until a ‘click’ is heard. The terminal block can
be mounted in four di󰀨erent positions to select
the most favourable position for the cable entry.
Assemble the sealing ring, washer and tighten
the compression screw into the connector
housing in such a manner that the seal ts
tightly around the cable. Position connector
gasket, place connector over coil spades and
tighten the central screw to specied torque to
ensure proper gaskets compression. The coil
itself can be rotated 360° to select the most
favourable position for the cable entry.

ELECTRICAL SPECIFICATIONS

Minimum operating current 25mA.

Intrinsically Safe Coil Calculations

The following application information will allow
the calculation of the loop current for the
ASCO™ intrinsically safe solenoid.

Denitions:

V-supply The supply voltage to the
barrier.
T-ambient The ambient temperature in
degrees C.
R-barrier The maximum barrier end to
end resistance.
R-loop The maximum resistance in
lead wire
R-coil The resistance of the solenoid
coil at Tambient

R-coil = 406 Ω

I-loop Loop current in the circuit:

I-loop =

This current must always be greater than or
equal to 25mA for proper operation of the
solenoid valve. The minimum supply voltage
applied to input terminals of the barrier to
reach the minimum 25mA can be calculated
as follows:
Vsupply min. = (20 + Rcoil + Rloop + Rbarrier) 0,025
+ 1,4

Electrical load must be within the range stated
on the nameplate. Failure to stay within the
electrical range of the coil rating results in
damage to or premature failure of the coil. It
will also invalidate the approval. If the solenoid
is used in a gas and/or dust environment, the
risk of electrostatic discharge shall be avoided.

CAUTION

r

To prevent the possibility of personal or property
damage, do not touch the solenoid. It can
become hot under normal operation conditions.
If the solenoid valve is easily accessible, the
installer must provide protection preventing
accidental contact. To prevent electrostatic
hazard, clean coil surface only with a damp
cloth. Do not use solvents.

Maintenance depends on service conditions.
Periodic cleaning is recommended, the timing
of which will depend on the media and service
conditions. During servicing, components
should be examined for excessive wear. A
complete set of internal parts is available
as a spare parts kit. If a problem occurs
during installation/maintenance or in case of
doubt please contact Emerson or authorized
representative. CAUTION: Before servicing
the solenoid valve, turn o󰀨 electrical power,
depressurize valve and vent uid to a safe
area. Solenoid must be fully reassembled as
the housing and internal parts complete the
magnetic circuit. In case of any replacement
of parts by the user, the traceability of the nal
product can not be guaranteed by Emerson.
Wrong assembly will invalidate the approval.

For additional information visit our internet
site: Emerson.com/ASCO

SERVICE

MAINTENANCE

q

GB

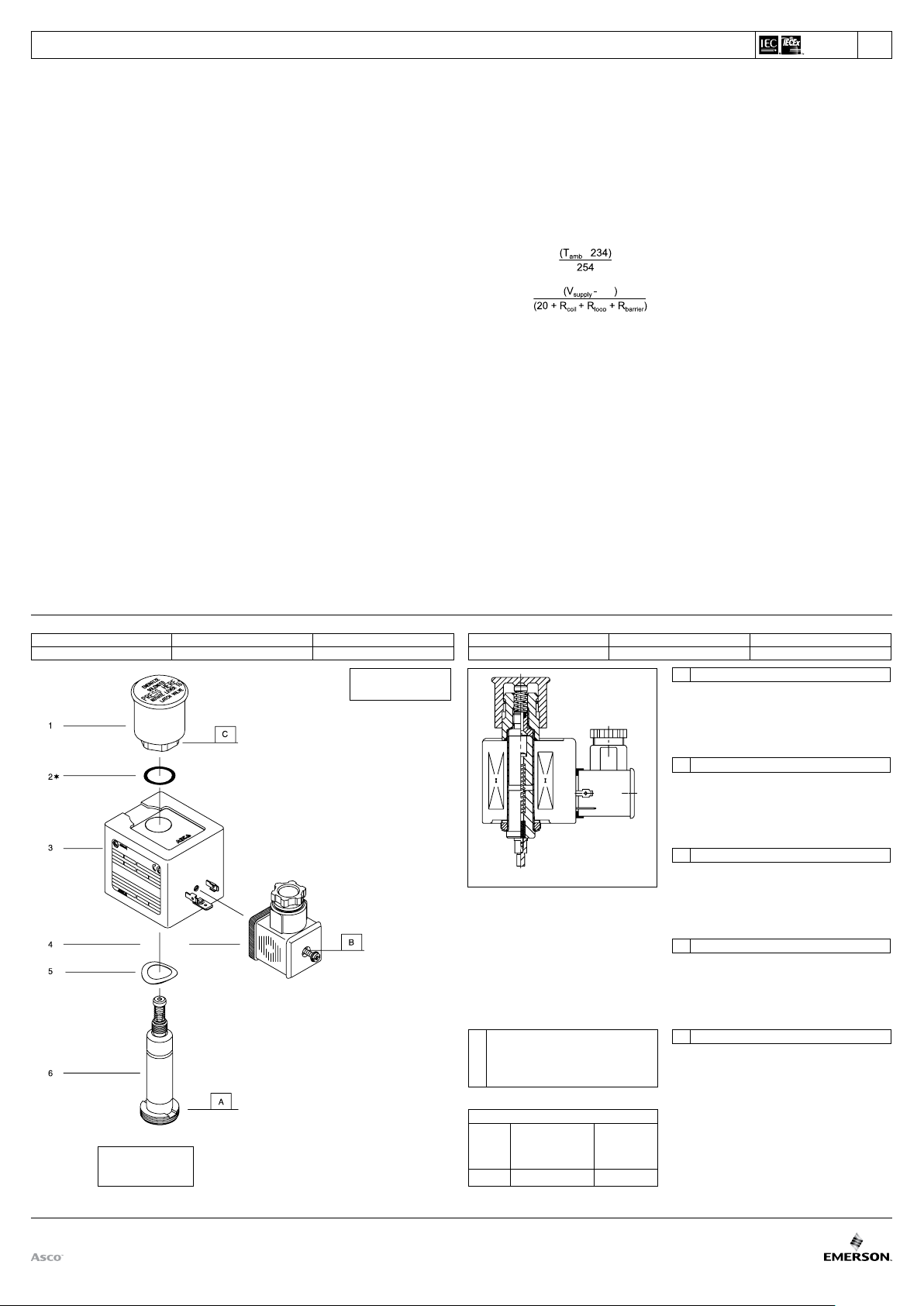

DRAWING DESSIN ZEICHNUNG
DISEGNO TEKENING

SERIES

ISSC-M12-I NVR

MANUAL RESET TYPE
TYPE DE REDEMARRAGE MANUEL
MANUELLE RÜCKSETZUNG
TIPO A RESETTAGGIO MANUALE
HANDTERUGSTELLING

DRAWING DESSIN ZEICHNUNG
DISEGNO TEKENING

GB

Supplied in spare part kit



FR

Livrées en pochette de rechange



DE

Enthalten im Ersatzteilsatz



IT

Disponibile nel Kit parti di ricambio



NL

Geleverd in vervangingsset



TORQUE CHART

A
B
C

ITEMS NEWTON.METRES INCH.POUNDS

10±1

0,6±0,2

20±3

90±10

5±2

175±25

GB DESCRIPTION

1. Nut with push button

2. O-ring, nut retaining

3. Coil & nameplates

4. Connector assembly

5. Washer, spring

6. Sol. base sub-assembly

FR DESCRIPTION

1. Ecrou avec bouton-poussoir

2. Joint torique, boulon de
maintien

3. Bobine & plaques signalé­tiques

4. Montage du connecteur

5. Rondelle élastique, ressort

6. Sous-ensemble de la base
du sol.

DE BESCHREIBUNG

1. Mutter mit Drucktaste

2. Dichtungsring, Sicherungs­mutter

3. Spule & Typenschilder

4. Gerätesteckdose

5. Federscheibe

6. Haltemutter

IT DESCRIZIONE

1. Dado con pulsante

2. Anello di ritenuta, dado di
ritenuta

3. Bobina e targhette

4. Gruppo connettore

5. Rondella, molla

6. Gruppo cannotto solenoide

NL BESCHRIJVING

1. Moer met drukknop

2. O-ring, bevestigingsmoer

3. Spoel met typeplaatje

4. Steker

5. Veerring

6. Kopstuk/deksel-combinatie

123620-349 Rev.D ECN 302422
Page 1 of 6

Modied on 28-03-2020

www.emerson.com/asco

+

1.4

+

1.4

+

1.4

+

1.4

INSTRUCTIONS D’INSTALLATION ET DE MAINTENANCE

1.4

Tête magnétique à tension basse/renforcée intrinsèquement

Cette feuille d’instructions d’installation et de maintenance du
solénoïde constitue un supplément d’ensemble à la feuille particu­lière I&M de l’électrovanne. L’identication est e󰀨ectuée en faisant
précéder le préxe IS devant le numéro de catalogue. Reportez­vous aux feuilles I&M lors de l’installation et de la maintenance de
l’électrovanne valve.

Les électrovannes ‘IS’conformes l’Annexe II de la Directive euro­péenne 2014/34/EU et les schème de IECEx: IECEx 02. Examen
CE de type certicat KEMA 98ATEX2544X et IECEx certicat IECEx
KEM08.0017X sont en conformité avec les normes internationales
et européennes:
ATEX IECEx
EN ISO 80079-36 IEC 60079-0 : 2011
EN ISO 80079-37 IEC 60079-11 : 2011
EN 60079-0 : 2012+A11 : 2013 IEC 60529 : 2001
EN 60079-11 : 2012

Classication:

II 2G Ex ia IIC Gb / II 2D Ex ib IIIC Db IP65

Les composants ASCO™ sont conçus pour les domaines de fonc­tionnement indiqués sur la plaque signalétique ou la documentation.
Aucune modication ne peut être réalisée sur le matériel sans
l’accord préalable du fabricant ou de son représentant. Ces élec­trovannes sont conçus an d’être installés dans des atmosphères
potentiellement explosives, les Groupes II A, II B ou II C de gaz,
vapeurs, brumes ou poussières (Groupe II, catégorie 2G/2D). Le
classement de la température d’allumage est T6/85°C.

Le câblage doit être conforme à la réglementation locale et nationale
en matière d’installation d’équipement antidéagrant. L’application
du solénoïde IS dans la zone à risque n’est pas autorisée sans avoir
placé préalablement un équipement agréé et classé (tel que des
barrières), situé entre la zone sécurisée et la zone à risque. L’objectif
de l’équipement de sécurité vise à protéger les appareils placés dans
la zone à risque contre tout courant transitoire anormal et surtension,
qui pourrait pénétrer dans le système depuis les sources d’énergie
situées dans la zone sécurisée. En outre, le câblage e󰀨ectué sur
l’équipement installé dans la zone à risque devrait respecter des
exigences particulières relatives à la résistance (R), l’inductance (L),
la capacitance (C), l’inductance au ratio de résistance (L/R) et le
ltrage. Grâce à des diodes de blocage redondantes, l’inductance
et la capacitance interne e󰀨ective du solénoïde sont très faibles.
Pour e󰀨ectuer le raccordement électrique au connecteur, dénudez
environ 30 mm du câble de l’isolant extérieur et l’isolant des ls sur
5 mm. Sélectionnez le joint d’étanchéité approprié Æ 6-8 mm ou
Æ 8-10 mm selon le diamètre du câble. Insérez le câble dans la
vis de compression, la rondelle, le joint d’étanchéité et le boîtier du
connecteur, puis raccordez les ls au bloc de la borne. Placez le bloc
des bornes dans le boîtier du connecteur et assemblez le couvercle
du connecteur. Veuillez noter qu’il convient d’enfoncer correctement
le couvercle sur le connecteur jusqu’à ce qu’un ‘clic’soit audible.
Le bloc des bornes peut être installé dans 4 positions di󰀨érentes
an de sélectionner la position qui convient le mieux à l’entrée de
câble. Assemblez le joint d’étanchéité, la rondelle et serrez la vis
de compression dans le boîtier du connecteur de manière à ce
que le joint s’adapte autour du câble. Placez le joint d’étanchéité
du connecteur, placez le connecteur sur les lames de la bobine et
serrez la vis centrale en fonction du schéma de couple an d’assurer
la compression adéquate des joints d’étanchéité. Il est possible de
tourner la bobine elle-même de 360° pour sélectionner la position
la plus favorable pour l’entrée de câble.

INSTALLATION ELECTRIQUE

(ISSC – M12 – I NVR)

GENERALITES

DESCRIPTION

INSTALLATION

r

q

CARACTERISTIQUES TECHNIQUES ELECTRIQUES

Courant de fonctionnement minimum 25mA.

Calculs de bobine intrinsèquement sécurisés

Les informations suivantes sur l’application permettent le calcul
du courant de boucle pour le solénoïde intrinsèquement sécurisé.

Dénitions:

V-supply La tension d’alimentation vers la barrière.
T-ambient La température ambiante en degrés C.
R-barrier La résistance de bout en bout maximum de la
barrière.
R-loop La résistance maximum du l de plomb
R-coil The resistance of the solenoid coil at Tambient

R-coil = 406 Ω

I-loop Courant de boucle dans le circuit:

I-loop =

Ce courant doit toujours être égal ou supérieur à 25mA pour un
fonctionnement correct de l’électrovanne. La tension d’alimentation
minimum appliquée aux bornes d’entrée de la barrière pour atteindre
le minimum des 25mA peut être calculée comme suit:
Vsupply min. = (20 + Rcoil + Rloop + Rbarrier) 0,025 + 1,4

La charge électrique doit être comprise dans la gamme qui gure sur
la plaque signalétique. Tout manquement au respect de la gamme
électrique du classement de la bobine risque d’endommager la
bobine ou de provoquer sa défaillance. Cela annulera également
l’agrément. Si l’opérateur est utilisé en environnement gaz et/ou
poussières, des mesures doivent être prises pour éviter les risques
de décharge électrostatique.

Pour éviter tout risque d’accidents ou de détérioration, ne pas toucher
le solénoïde. Il peut produire un fort dégagement thermique dans des
conditions normales de fonctionnement. Si l’électrovanne est facile­ment accessible, l’installateur doit prévoir une protection empêchant
tout contact accidentel. Pour éviter tout risque d’électricité statique,
nettoyez la surface de la bobine uniquement à l’aide d’un chi󰀨on
humide. Ne pas utiliser de solvants.

La maintenance dépends des conditions de service. Il est souhai­table de procéder à un nettoyage périodique dont l’intervalle varie
suivant la nature du uide, les conditions de fonctionnement et le
milieu ambiant. Lors de l’intervention, les composants doivent être
examinés pour détecter toute usure excessive. Un ensemble de
pièces internes est proposé en pièces de rechange pour procéder
à la réfection. If a problem occurs during installation/maintenance
or in case of doubt please contact Emerson or authorize represen­tatives. ATTENTION : Avant toute opération d’entretien, couper
l’alimentation de l’électrovanne, dépressuriser le corps de la vanne
et purger le uide dans un zone sécurisée. La tête magnétique doit
être entièrement remontée car le boîtier et les pièces internes com­plètent le circuit magnétique. En cas de remplacement de pièces par
l’utilisateur, la traçabilité du produit nal ne peut pas être garantie par
Emerson. Un montage incorrect entraîne l’annulation de l’agrément.

Pour toute information complémentaire, veuillez consulter notre
site Internet: Emerson.com/ASCO

MAINTENANCE

ATTENTION

SERVICE

FR

BETRIEBSANLEITUNG

Eigensicherer Magnetkopf

(ISSC-M12-I NVR

Diese Betriebsanleitung für den Magnetkopf ist ein allgemeiner
Nachtrag zur spezischen Betriebsanleitung für dieses Ventil. Die
Identizierung erfolgt durch den Vorsatz IS, der der Katalognummer
vorangestellt wird. Bei der Installation und Wartung des Magnetven­tils sind immer beide Betriebsanleitungen heranzuziehen.

Die Magnetventile erfüllen die europäische Richtlinie 2014/34/EU
Anhang II sowie IECEx Schema: IECEx 02. EG-Baumusterprüf­bescheinigung KEMA 98ATEX2544X und IECEx Zertikat IECEx
KEM08.0017X sind in Einklang mit internationalen und europäischen
Standards des IECEx:
ATEX IECEx
EN ISO 80079-36 IEC 60079-0 : 2011
EN ISO 80079-37 IEC 60079-11 : 2011
EN 60079-0 : 2012+A11 : 2013 IEC 60529 : 2001
EN 60079-11 : 2012

Classication:

II 2G Ex ia IIC Gb / II 2D Ex ib IIIC Db IP65

Die ASCO™-Komponenten dürfen nur innerhalb der auf den Typen­schildern angegebenen Daten eingesetzt werden. Veränderungen
an den Produkten sind nur nach Rücksprache mit Emerson zulässig.
Diese Magnetventile sind für den Einbau in Umgebungen mit potentiell
explosionsfähigen Atmosphären, Gasen, Dämpfen und Staube der
Gruppe IIA, IIB oder IIC (Gruppe II, Kategorie 2G/2D) vorgesehen. Die
Oberächentemperatureinstufung ist T6/85°C.

Die Verdrahtung muß den örtlichen und nationalen Vorschriften für
exgeschützte Geräte entsprechen. Der Einsatz des Magnetkopfs
IS in gefährlichen Zonen ist nur durch zusätzlichen Einbau einer
zugelassenen und klassizierten Vorrichtung (wie z.B. Barrieren)
zwischen der sicheren und der gefährlichen Zone zulässig. Zweck
der Sicherheitsvorrichtung ist es, das in der gefährlichen Zone
angeordnete Gerät vor Strom- und Spannungsstößen zu schützen,
die eventuell ausgehend von den in der sicheren Zone angeordneten
Energiequellen auf das System einwirken. Darüber hinaus muß die
Verdrahtung zu dem in der gefährlichen Zone installierten Gerät
spezielle Anforderungen in bezug auf Widerstand (R), Induktivität (L),
Kapazität (C), Verhältnis zwischen Induktivität und Widerstand (L/R)
und Abschirmung erfüllen. Aufgrund der redundanten Sperrdioden
ist die e󰀨ektive interne Induktivität und Kapazität des Magnetskopfs
vernachlässigbar gering. Zum Anschließen an die Gerätesteckdose
äußere Isolierung des Kabels auf ca. 30 mm und Isolierung der
Kabelenden auf 5 mm abziehen. Passenden Dichtungsring mit
einem Ø 6-8 mm oder Ø 8-10 mm je nach Kabeldurchmesser
wählen. Kabel durch Druckschraube, Scheibe, Dichtungsring und
Gerätesteckdosengehäuse führen und Drähte an die Klemmenleiste
anschließen. Klemmenleiste in das Gerätesteckdosengehäuse
einbauen und Gehäusedeckel schließen. Darauf achten, daß der
Gehäusedeckel beim Schließen hörbar einrastet. Die Klemmenleiste
kann in vier verschiedenen Positionen eingebaut werden, so daß
die günstigste Position für die Kabeleinführung gewählt werden
kann. Dichtungsring und Scheibe montieren und Druckschraube
in dem Gerätesteckdosengehäuse anziehen, so daß die Dichtung
das Kabel fest umschließt. Gerätesteckdosendichtung anbringen,
Gerätesteckdose auf die Spulenachstecker aufsetzen und Schraube
in der Mitte mit dem angegebenen Drehmoment anziehen, um einen
korrekten Dichtungsdruck zu gewährleisten. Die Spule ist um 360
Grad drehbar, so daß die günstigste Position für die Kabeleinführung
gewählt werden kann.

ALLGEMEINES

BESCHREIBUNG

INSTALLATION

ELEKTRISCHE INSTALLATION

r

q

Mindestbetriebsstrom 25mA.

Berechnung der eigensicheren Spule

Anhand der folgenden Anwendungsdaten kann der Schleifenstrom
für den eigensicheren ASCO™ Magnetkopf ermittelt werden.

Denitionen:

V-supply Versorgungsspannung zur Barriere.
T-ambient Umgebungstemperatur in Grad Celsius.
R-barrier Maximaler End-zu-End-Widerstand der
Barriere.
R-loop Maximaler Widerstand des Kabeldrahts.
R-coil Widerstand der Magnetspule bei Tambient

R-coil = 406 Ω

I-loop Schleifenstrom im Stromkreis:

I-loop =

Dieser Strom muß immer größer als oder gleich 25mA mA sein, um
einen korrekten Betrieb des Magnetventils zu gewährleisten. Die
Mindestversorgungsspannung, die zum Erreichen des Mindest­stroms von 25 mA an den Eingangsklemmen der Barriere angelegt
werden muß, kann wie folgt berechnet werden:
Vsupply min. = (20 + Rcoil + Rloop + Rbarrier) 0,025 + 1,4

Die elektrische Belastung muß in dem auf dem Typenschild
angegebenen Bereich liegen. Wird der elektrische Bereich der
Spule nicht beachtet, so kann dies zur Beschädigung oder zum
frühzeitigen Ausfall der Spule führen. Außerdem erlischt dadurch
die Zulassung. Bei einer Verwendung des Magnets in Gas und/
oder staubhaltiger Umgebung ist das Risiko einer elektrostatischen
Entladung zu vermeiden.

Zur Vermeidung von Personen- und Sachschäden sollte jede
Berührung des Magnetkopfs vermieden werden, da dieser unter
normalen Betriebsbedingungen sehr heiß werden kann. Bei leicht
zugänglichem Magnetventil sollte vom Installateur ein Schutz
vorgesehen werden, um jegliches versehentliches Berühren zu
vermeiden. Zur Vermeidung von elektrostatischer Entladung sollte
die Spulenoberäche nur mit einem feuchten Tuch gereinigt werden.
Keinesfalls Lösungsmittel verwenden.

Die Wartung hängt von den Betriebsbedingungen ab. Es wird
empfohlen, das Produkt regelmäßig zu reinigen, wobei sich die
Zeitabstände nach dem Medium und den Betriebsbedingungen
richten. Während der Wartung sollten die Komponenten auf
übermäßigen Verschleiß überprüft werden. Für die Überholung
der ASCO™-Produkte sind komplette Sätze mit internen Teilen als
Ersatzteilsätze erhältlich. Treten Schwierigkeiten bei Einbau, Betrieb
oder Wartung auf sowie bei Unklarheiten, ist mit Emerson Rückspra­che zu halten. VORSICHT: Vor der Wartung des Magnetventils muß
die Stromversorgung abgeschaltet, das Ventil drucklos geschaltet
und die Flüssigkeit in eine sichere Zone abgelassen werden. Der
Magnetkopf muß wieder vollständig zusammengebaut werden, da
der Magnetkreis durch das Gehäuse und die internen Teile kom­plettiert wird. Falls irgendwelche Teile vom Benutzer ausgetauscht
werden, kann Emerson keine Garantie für die Rückverfolgbarkeit
des Endprodukts übernehmen.
Bei nichtordnungsgemäßer Montage erlischt die Zulassung.

Weitere Informationen nden Sie auf unserer Internet-Site:
Emerson.com/ASCO

ANSCHLUSSWERTE

VORSICHT

BETRIEB

WARTUNG

DE

ISTRUZIONI DI INSTALLAZIONE E MANUTENZIONE

Testa magnetica a sicurezza intrinseca e basso consumo

Questa scheda di installazione e manutenzione della solenoide è il
supplemento generale alla scheda I & M dettagliata per la valvola.
L’identicazione viene realizzata mediante presso IS al numero
di catalogo. Per l’installazione e la manutenzione della valvola
solenoide, usare sempre entrambe le schede I&M.

Le elettrovalvole sono state progettate secondo l’Allegato II
della Direttiva europea 2014/34/EU e IECEx Schema: IECEx

02. Certificato di esame CE del tipo KEMA 98ATEX2544X e
IECEx certicato IECEx KEM08.0017X sono conformi alle norme
internazionali ed europee:
ATEX IECEx
EN ISO 80079-36 IEC 60079-0 : 2011
EN ISO 80079-37 IEC 60079-11 : 2011
EN 60079-0 : 2012+A11 : 2013 IEC 60529 : 2001
EN 60079-11 : 2012

Classication:

II 2G Ex ia IIC Gb / II 2D Ex ib IIIC Db IP65

Le elettrovalvole ASCO™ devono essere utilizzate esclusivamente
rispettando le caratteristiche tecniche specicate sulla targhetta.
Variazioni sulle elettrovalvole sono ammissibili solo dopo avere
consultato il costruttore o il suo rappresentante. Queste solenoidi IS
devono essere installate in atmosfere potenzialmente esplosive, gas,
vapori, nebbie o polveri di Gruppo IIA, IIB o IIC (Gruppo II, categoria
2G/2D). La classicazione della temperatura di supercie è T6/85°C.

Il cablaggio deve soddisfare le normative locali e nazionali delle
apparecchiature antideagranti. L’applicazione della solenoide IS
in zone a rischio non è consentita senza l’aggiunta di un dispositivo
approvato e classicato (tipo barriere), posto tra la zona sicura e
quella a rischio. Lo scopo del dispositivo di sicurezza è quello di
proteggere le apparecchiature che si trovano nella zona a rischio
da sovracorrenti che potrebbero entrare nell’impianto dalle sorgenti
di energia che si trovano nella zona sicura. Inoltre, il cablaggio delle
apparecchiature installate nell’ambito della postazione a rischio
devono rispettare particolari requisiti in quanto a resistenza (R),
induttanza (L), capacitanza (C), induttanza al rapporto di resistenza
(L/R) e schermaggio. A causa dei diodi di bloccaggio ridondanti,
l’induttanza interna e󰀨ettiva e la capacitanza della solenoide sono
trascurabili. Per realizzare la connessione elettrica al connettore a
spina a lancia, spelare l’isolante esterno del cavo di circa 30 mm
e l’isolante dai conduttori di 5 mm. Selezionare l’anello di ritenuta
corretto di Æ 6-8 mm o Æ 8-10 mm a seconda del diametro del
cavo Inserire il cavo attraverso la vite a compressione, la rondella,
l’anello di tenuta e la sede del connettore e collegare i li alla
morsettiera. Collocare la morsettiera nella sede del connettore e
montare relativo coperchio. Notare che il coperchio deve essere
correttamente premuto sul connettore no a che non si senta uno
scatto. È possibile montare la morsettiera in quattro diverse posizioni
per selezionare quella più favorevole all’ingresso del cavo. Montare
l’anello di tenuta, la rondella e stringere la vite a compressione nella
sede del connettore in modo che la guarnizione aderisca attorno
al cavo. Collocare la guarnizione del connettore, posizionare il
connettore sulle forcelle della bobina e stringere la vite centrale
secondo la coppia specicata per garantire la corretta compressione
delle guarnizioni. La bobina può essere ruotata di 360 gradi per
selezionare la posizione più favorevole per l’ingresso del cavo.

INSTALLAZIONE ELETTRICA

(ISSC – M12 – I NVR)

GENERALE

DESCRIZIONE

INSTALLAZIONE

r

q

IT

Corrente operativa minima 25mA.

Calcoli della bobina a sicurezza intrinseca

Le seguenti informazioni sull’applicazione consentiranno i calcoli
della corrente di circuito per la solenoide a sicurezza intrinseca
ASCO™.

Denizioni:

V-supply La tensione di alimentazione alla barriera.
T-ambient La temperatura ambiente espressa in gradi
centigradi.
R-barr ier La massima resistenza della barriera da un’estremità
all’altra.
R-loop La massima resistenza nel conduttore.
R-coil La resistenza della bobina solenoide a
T-ambient

R-coil = 406 Ω

I-loop Corrente di circuito:

I-loop =

Per il corretto funzionamento della valvola solenoide, occorre che
questa corrente sia sempre superiore o uguale a 25mA. La tensione
di alimentazione minima applicata ai morsetti di input della barriera
per raggiungere i 25mA minimi può essere calcolata come segue:
Vsupply min. = (20 + Rcoil + Rloop + Rbarrier) 0,025 + 1,4

La potenza elettrica deve rientrare nei valori di targa. Il mancato
rispetto dei valori elettrici della bobina può causare danni o usura
anticipata della bobina stessa. Inoltre, renderà nulla l’approvazione.
Se il solenoide viene utilizzato in ambiente di gas e/o polveri, deve
essere evitato il rischio di scariche elettriche.

Al ne di evitare la possibilità di danni alle persone o alle cose, non
toccare la solenoide. Nelle normali condizioni di funzionamento
potrebbe scaldarsi. Se di facile accesso, l’elettrovalvola deve
essere protetta per evitare qualsiasi contatto accidentale. Al ne di
evitare rischi elettrostatici, pulire la supercie della bobina usando
esclusivamente un panno umido. Non usare solventi.

La manutenzione dipende dalle condizioni di servizio. Questi
componenti devono essere puliti periodicamente. Il tempo che
intercorre tra una pulizia e l’altra varia a seconda delle condizioni
di funzionamento. Il ciclo di durata dei componenti dipende dalle
condizioni di funzionamento. In caso di usura è disponibile un
set completo di parti interne per la revisione. Se si incontrano
problemi durante l’installazione e la manutenzione o se si hanno dei
dubbi, consultare Emerson o i suoi rappresentanti. ATTENZIONE:
Prima di sottoporre ad assistenza la valvola solenoide, spegnere
l’alimentazione, depressurizzare la valvola e far satare il liquido
in una zona sicura. La solenoide deve essere completamente
rimontata in quanto l’involucro e le parti interne completano il circuito
magnetico. Nel caso in cui l’utente dovesse e󰀨ettuare eventuali
sostituzioni di parti, Emerson non può garantire la rintracciabilità
del prodotto nale.
Un errore nell’assemblaggio annullerà l’approvazione.

Per informazioni aggiuntive, visitate il nostro sito Internet:
Emerson.com/ASCO

SPECIFICHE ELETTRICHE

ATTENZIONE

SERVIZIO

MANUTENZIONE

ALGEMENE INSTALLATIE- EN ONDERHOUDSINSTRUCTIES

Dit installatie- en onderhoudsblad van de magneetkop bevat slechts
algemene, aanvullende informatie op het betre󰀨ende I&M-blad van
de afsluiter zelf. Het voorvoegsel IS op het catalogusnummer geeft
het type aan. Raadpleeg altijd beide I&M-bladen voor het installeren
en onderhouden van de magneetafsluiter.

De magneetafsluiters voldoen aan de normen van Bijlage II van
de Europese Richtlijn 2014/34/EU en IECEx schema: IECEx 02.
EG-typeonderzoek KEMA 98ATEX2544X en IECEx certicaat IE­CEx KEM08.0017X zijn in overeenstemming met internationale en
Europese normen:
ATEX IECEx
EN ISO 80079-36 IEC 60079-0 : 2011
EN ISO 80079-37 IEC 60079-11 : 2011
EN 60079-0 : 2012+A11 : 2013 IEC 60529 : 2001
EN 60079-11 : 2012

Classication:

II 2G Ex ia IIC Gb / II 2D Ex ib IIIC Db IP65

ASCO™ producten mogen uitsluitend toegepast worden binnen de
op de naamplaat aangegeven specicaties. Wijzigingen zijn alleen
toegestaan na overleg met de fabrikant of haar vertegenwoordiger.
Deze magneetafsluiters zijn geschikt voor gebruik in explosiege­vaarlijke omgevingen, groepen II A, II B en II C, gassen, dampen,
nevels of sto󰀨en (groep II, categorie 2G/2D). De oppervlakte­temperatuurklasse is T6/85°C.

De bedrading moet voldoen aan de plaatselijke en nationale
voorschriften voor explosieveilige installaties. IS-magneetkoppen
moeten worden aangesloten op een specieke en gehomologeerde
elektrische voeding (via een barrière of interface) die is geïnstalleerd
in een ongevaarlijke zone. Het doel van deze beveiliging is het voor­komen van stroom- en spanningspieken in de explosiegevaarlijke
omgeving, afkomstig van de voeding die zich in de ongevaarlijke zone
bevindt. Bovendien moet de bedradingswijze van de apparatuur in
de explosiegevaarlijke omgeving voldoen aan specieke normen
voor weerstand (R), zelnductie (L), elektrische capaciteit (C), de
verhouding tussen zelnductie en weerstand (L/R) en afscherming.
Door toepassing van redundante sperdiodes zijn de e󰀨ectieve
interne zelnductie en de elektrische capaciteit van de magneetkop
verwaarloosbaar klein. Verwijder voor steker-aansluitingen circa 30
mm van de buitenste isolatiemantel op het uiteinde van de kabel,
en circa 5 mm van de isolatie van de ader. Gebruik het juiste type
afdichtingsring Ø 6-8 mm of Ø 8-10 mm afhankelijk van de diameter
van de kabel. Steek de kabel door de drukmoer, ring, afdichtingsring
en het stekerhuis, en verbind de aders met het aansluitblok. Plaats
het aansluitblok in het stekerhuis en monteer het stekerdeksel. Let
op: het stekerdeksel zit pas weer op zijn plaats als u een ‘klik’ hoort.
U kunt het aansluitblok op vier manieren monteren zodat de meest
gunstige positie met betrekking tot de kabeldoorvoer kan worden
gekozen. Duw de afdichtingsring en de ring op hun plaats, en draai
de drukmoer zodanig stevig in het stekerhuis vast dat de afdichting
strak om de kabel klemt. Duw de stekerafdichting op zijn plaats, duw
de steker over de aansluitingen van de spoel en draai de centrale
schroef met het juiste aandraaimoment vast zodat de afdichting
voldoende onder druk staat. De spoel zelf kan 360° draaien zodat
de meest gunstige positie met betrekking tot de kabeldoorvoer kan
worden gekozen.

ELEKTRISCHE INSTALLATIE

Intrinsiek veilige magneetkop

(ISSC – M12 – I NVR)

ALGEMEEN

BESCHRIJVING

INSTALLATIE

r

q

NL

De minimale bedrijfsstroom bedraagt 25mA.

Berekeningen aan intrinsiek veilige spoelen

Het volgende voorbeeld laat zien hoe u de kringstroom berekent voor
de intrinsiek veilige magneetkoppen van ASCO™.

Denities:

V-supply De voedingsspanning aan de barrière.
T-ambient De omgevingstemperatuur in graden Celsius.
R-barrier De maximale weerstand van de gehele
barrière.
R-loop De maximale weerstand in de aderdraad
R-coil De weerstand van de magneetkopspoel bij
T-ambient

R-coil = 406 Ω

I-loop Kringstroom in de schakeling:

I-loop =

Deze stroom moet altijd ten minste 28 mA bedragen voor een juiste
werking van de magneetafsluiter. Bereken als volgt de minimaal
benodigde voedingsspanning over de ingang van de barrière om
de minimale stroom van 25 mA te bereiken:
Vsupply min. = (20 + Rcoil + Rloop + Rbarrier) 0,025 + 1,4

De elektrische belasting mag niet hoger zijn dan op het typeplaatje
staat vermeld. Het overschrijden van het elektrisch vermogen van de
spoel veroorzaakt schade en bekort de levensduur van de spoel. Ook
vervalt in dat geval de typegoedkeuring. Wanneer de magneetkop
gebruikt wordt in een gas en/of stof omgeving, moet de kans op
elektrostatische ontlading worden vermeden.

Raak de magneetkop niet aan, dit voorkomt persoonlijk letsel en
beschadiging van de apparatuur. Ook bij normaal gebruik kan de
apparatuur heet worden. In voorkomende gevallen dient men de
spoel af te schermen voor aanraking. Reinig het spoeloppervlak altijd
met een vochtige doek om het ontstaan van statische elektriciteit te
voorkomen. Gebruik nooit oplosmiddelen.

Het onderhoud is afhankelijk van de bedrijfsomstandigheden. We
raden u aan om het product regelmatig te reinigen, in intervallen
die afhankelijk zijn van het medium en de mate van onderhoud.
Controleer tijdens het onderhoud of onderdelen zijn versleten. In
geval van slijtage zijn reserve-onderdelensets beschikbaar om een
inwendige revisie uit te voeren. In geval van problemen of als er
onduidelijkheden tijdens montage, gebruik of onderhoud optreden,
dan dient men zich tot Emerson of haar vertegenwoordiger te
wenden. LET OP: Voordat u begint aan onderhoudswerk moet u
de elektrische voeding uitschakelen, de afsluiter drukloos maken
en het medium naar een veilige ruimte afvoeren. Alle onderdelen
van de magneetkop moeten worden gemonteerd, omdat het huis
en de inwendige onderdelen deel uitmaken van het magnetisch
circuit. Vervangt u zelf onderdelen, dan kan Emerson niet instaan
voor de resultaten.
Door onjuiste montage vervalt de typegoedkeuring.

Ga voor meer informatie naar onze website:
Emerson.com/ASCO

ELEKTRISCHE SPECIFICATIES

LET OP

GEBRUIK

ONDERHOUD

123620-349 Rev.D ECN 302422

Page 2 of 6

Modied on 28-03-2020

www.emerson.com/asco
