Page 1

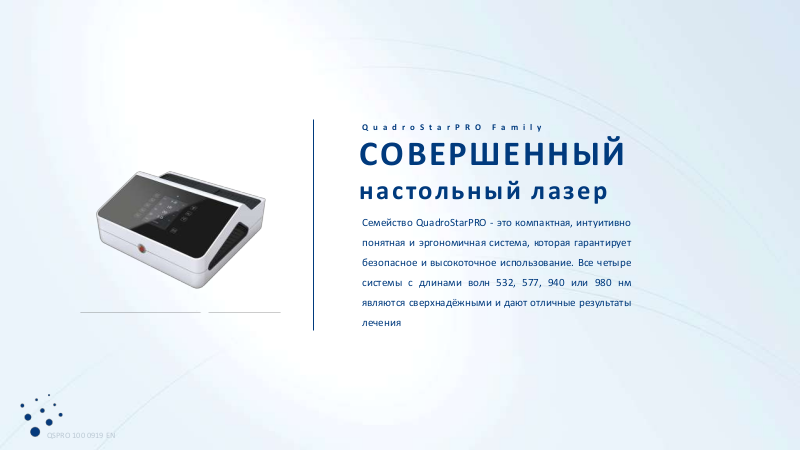

Q u a d r o S t a r P R O F a m i l y
СОВЕРШЕННЫЙ
настольный лазер
Семейство QuadroStarPRO - это компактная, интуитивно
понятная и эргономичная система, которая гарантирует
безопасное и высокоточное использование. Все четыре
системы с длинами волн 532, 577, 940 или 980 нм
являются сверхнадёжными и дают отличные результаты
лечения
QSPRO 100 0919 EN
Page 2
DL5000
Лазер: Argon
Wavelength: 488 | 514 nm
1992
ProYellow+
Лазер : Copper bromide
Длина волны: 511 | 578 нм
2001
BeautyStar
Лазер : KTP
Длина волны : 532 нм
1984
DLS5
Лазер : Argon
Wavelength: 488 | 514 nm
1998
YellowStar
Лазер : Copper bromide
Длина волны : 511 | 578 нм
2002
QSPRO 100 0919 EN
QuadroStar+
Laser: LBO
Длина волны : 532 нм
2004
2013
QuadroStar
Лазер : LBO
Длина волны : 532 нм
2006
QuadroStarPRO
Лазер : HOPSL
Длина волны : 532/577 нм
2
Page 3

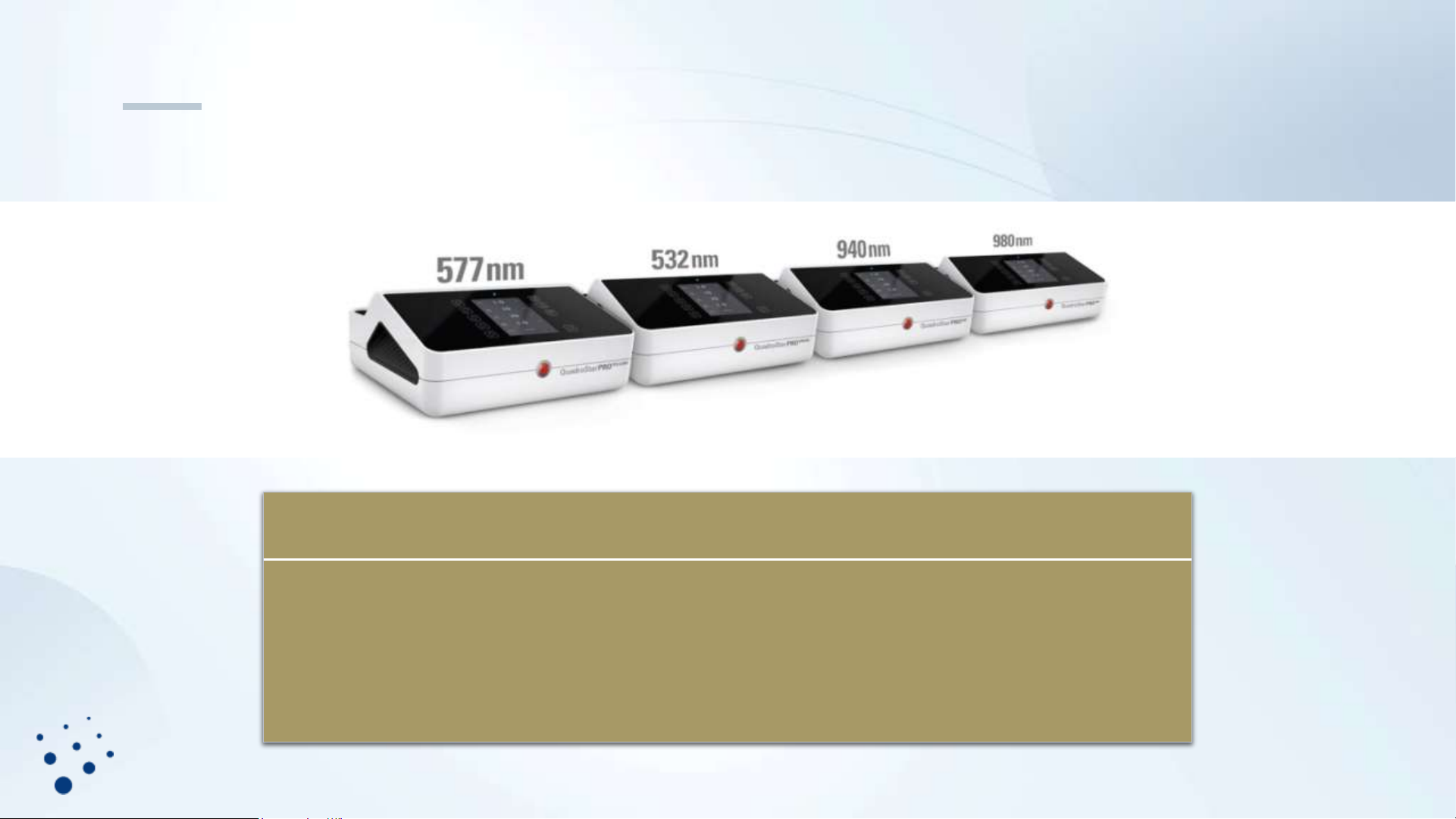

Системы
HOPSL* (577, 532), класс 4
Диодный (940, 980), класс 4
Длина волны
532, 577, 940, 980 нм
Мощность
5 - 30 ватт
Длительность импульса
1 мс – 95сек. или непрерывно
Частота
0.5 – 100 Hz
Размер, вес
42 x 38 x 19 см3, около 15 кг
Насадки
HOPSL: Стандартно 1.0 mm
HOPSL: Опционально 0.5; 1.5; 2.8 мм
Диодный: для лечения онихомикоза
3.5 мм
(для небольших операций в
зависимости от оптоволокна)
QSPRO 100 0919 EN
* HOPSL = High-power Optically Pumped Semiconductor Laser
Технические данные могут быть изменены
3
Page 4
ВОЗМОЖНОСТИ ОПЫТ
В 1984 году был введен аргоновый лазер для
лечения сосудистых поражений сетчатки
Asclepion внедрил новую технологию с
лазерами BeautyStar, QuadroStar и
QuadroStar + KTP / LBO
Более 500 систем в одной только
Германии создали историю успеха
Более чем 30-летний опыт разработки
и производства
Элегантный дизайн, компактный,
настольный
Технология HOPSL чрезвычайно надёжна
Высокая производительность и
скорость
Интегрированный сканер и система
охлаждения кожи
Применим в дерматологии, ЛОР,
гинекологии, хирургии, косметологии
QSPRO 100 0919 EN
4
Page 5
Сканер с охлаждением кожи
• диаметр луча - 1 мм
Размер пятна
Параметры
сканирования
• Площадь сканирования максимальная - 15 x 15 мм
• плотный (100%; полное покрытие; все формы)
• средний (80%; расстояние 0,2 мм; все формы, кроме точек)
• Минимальный (60%; более мягкий; расстояние 0,4 мм; только
крупные формы)
Фигуры
сканирования
Применение
QSPRO 100 0919 EN
• мягкая обработка больших площадей
• легко переключаться между наконечником и сканером
• система автоматически обнаруживает сканер
• охлаждение кожи интегрировано в систему и сканер
• доступны для QuadroStarPRO ЗЕЛЕНЫЙ И ЖЕЛТЫЙ (532 и 577 нм)
5
Page 6
АКСЕССУАРЫ
Наконечники с различными размерами пятна для дерматологического использования
различные наборы для специальных процедур (например, ЭВЛК, липолиз)
различные кварцевые оптоволокна для небольших хирургических процедур:
600 мкм - макс. 25W
400 мкм - макс. 20W
300 мкм - макс. 15W
Стандартная насадка
200 мкм - макс. 10Вт
многоразовые (на 10 процедур); повторное использование должно проводиться в
соответствии с прилагаемыми инструкциями
QSPRO 100 0919 EN
Насадки под оптоволокно
6
Page 7
ДИЗАЙН - меньше, легче, более компактный
Портативная настольная система с
транспортировочным чехлом
(опционально) позволяет гибко
использовать ее в разных местах
QSPRO 100 0919 EN
Уменьшение веса (> 40%) и
объема (> 20%) при
одновременной интеграции
системы охлаждения кожи *
позволяет оптимально
использовать лазер в небольших
процедурных кабинетах
Моющийся прорезиненный
поддон подходит для различных
инструментов и позволяет
наилучшим образом
использовать лазер в
процедурном кабинете
* По сравнению с предыдущей моделью QuadroStar
+
7
Page 8
Транспортировка - простой, лёгкий, универсальный кейс
QSPRO 100 0919 EN
Изготовленный на заказ кейс
делает транспортировку
легкой и безопасной
В кейсе хранится лазер и все
аксессуары, включая сканер,
он подходит для воздушного
транспорта
8
Page 9
Технология - мощнее, стабильнее, эффективнее
Новейшая технология HOPSL (мощный полупроводниковый лазер с оптической
накачкой) относится к классу VECSEL - с вертикальным расположением излучателей
новейшие технологии охлаждения для повышения эффективности
максимальная мощность для сосудистых процедур
высочайшая надежность благодаря использованию твердотельных лазеров
без расходных материалов
QSPRO 100 0919 EN
9
Page 10

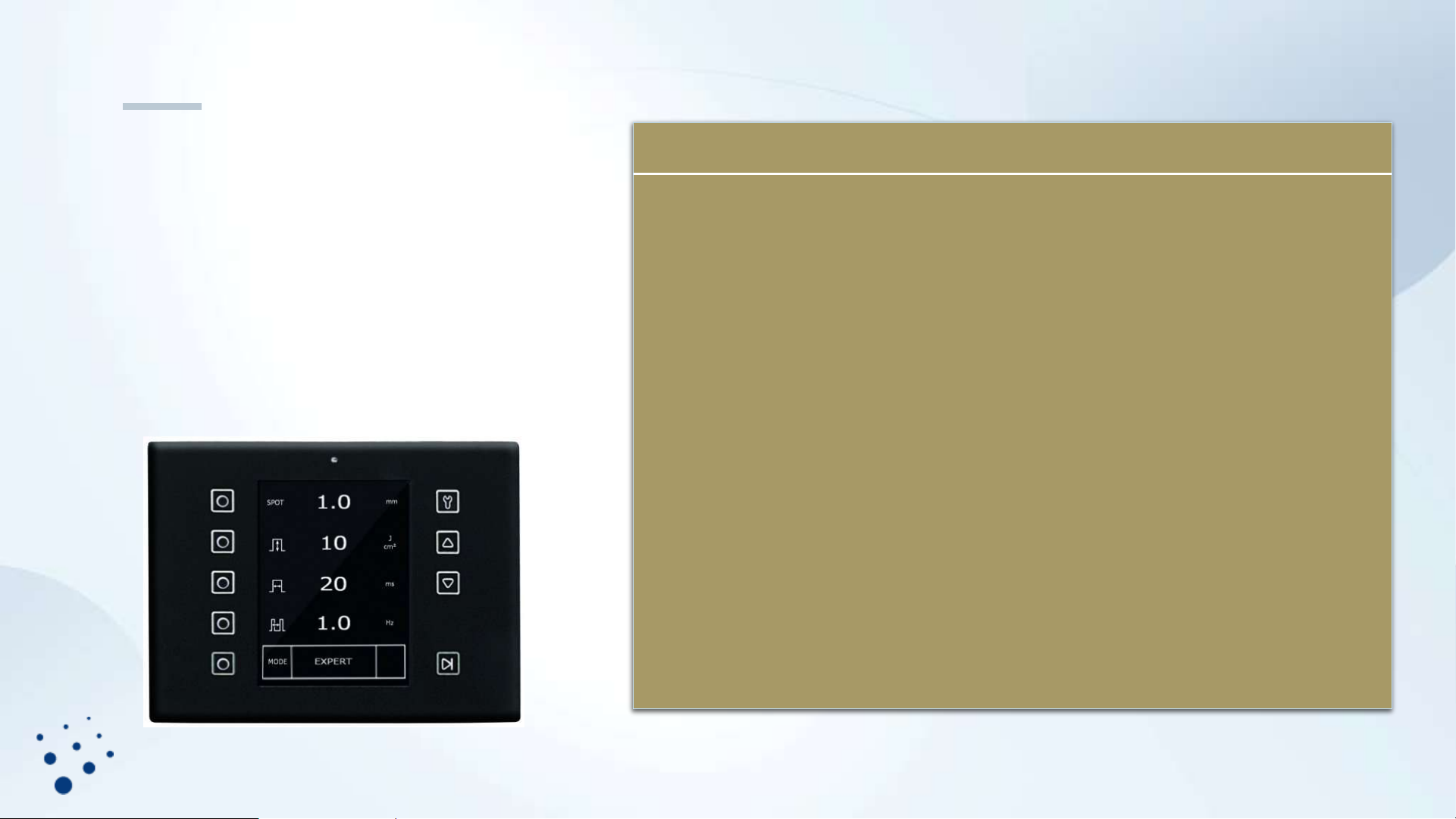

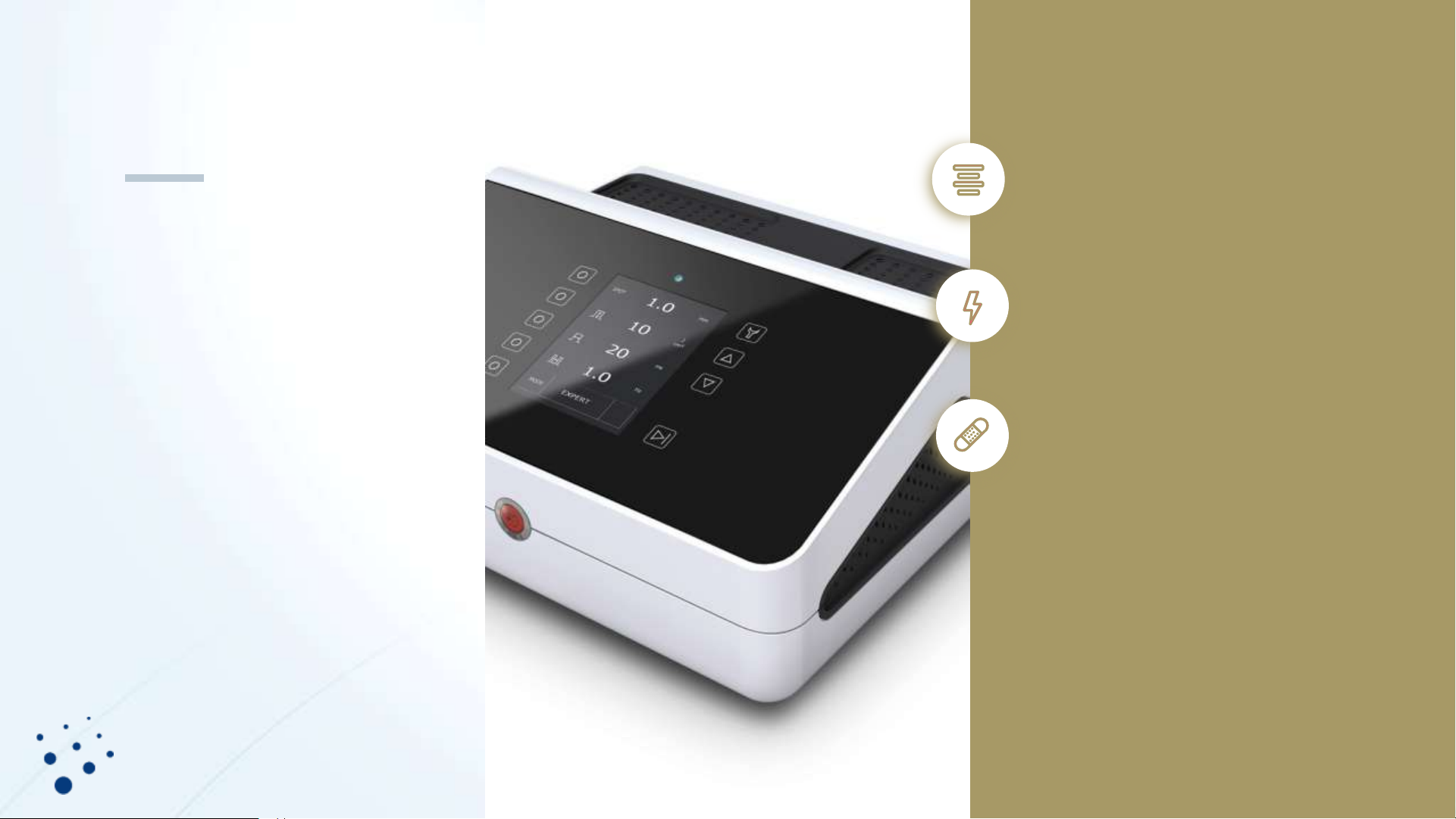

ДИСПЛЕЙ
Режимы
Параметры
Применение
BASIC
Энергия, частота, (диаметр луча всегда 1 мм)
Новичок
EXPERT
Размер пятна, энергия, длительность
импульса, частота
Эксперт
BURST
Размер пятна, энергия, длительность
импульса, частота
Сложные случаи
VARIX
Мощность, длительность импульса, время
между импульсами (интервал)
(Отображается вся энергия и длительность
импульса, есть возможность сброса этих
значений на ноль)
Работа с
варикозными
венами
CW
Мощность
(Отображается вся энергия и длительность
импульса, есть возможность сброса этих
значений на ноль)
Хирургия
SCAN
Энергия, длительность импульса, интервал,
плотность пятна, форма сканирования
Сканер
Tools
Яркость пилотного луча, охлаждение кожи,
регулировка ножного переключателя и т.д.
Настройки
• простое управление
• лёгкая работа с меню
• высокая контрастность и яркость
• сенсорные клавиши
QSPRO 100 0919 EN
10
Page 11

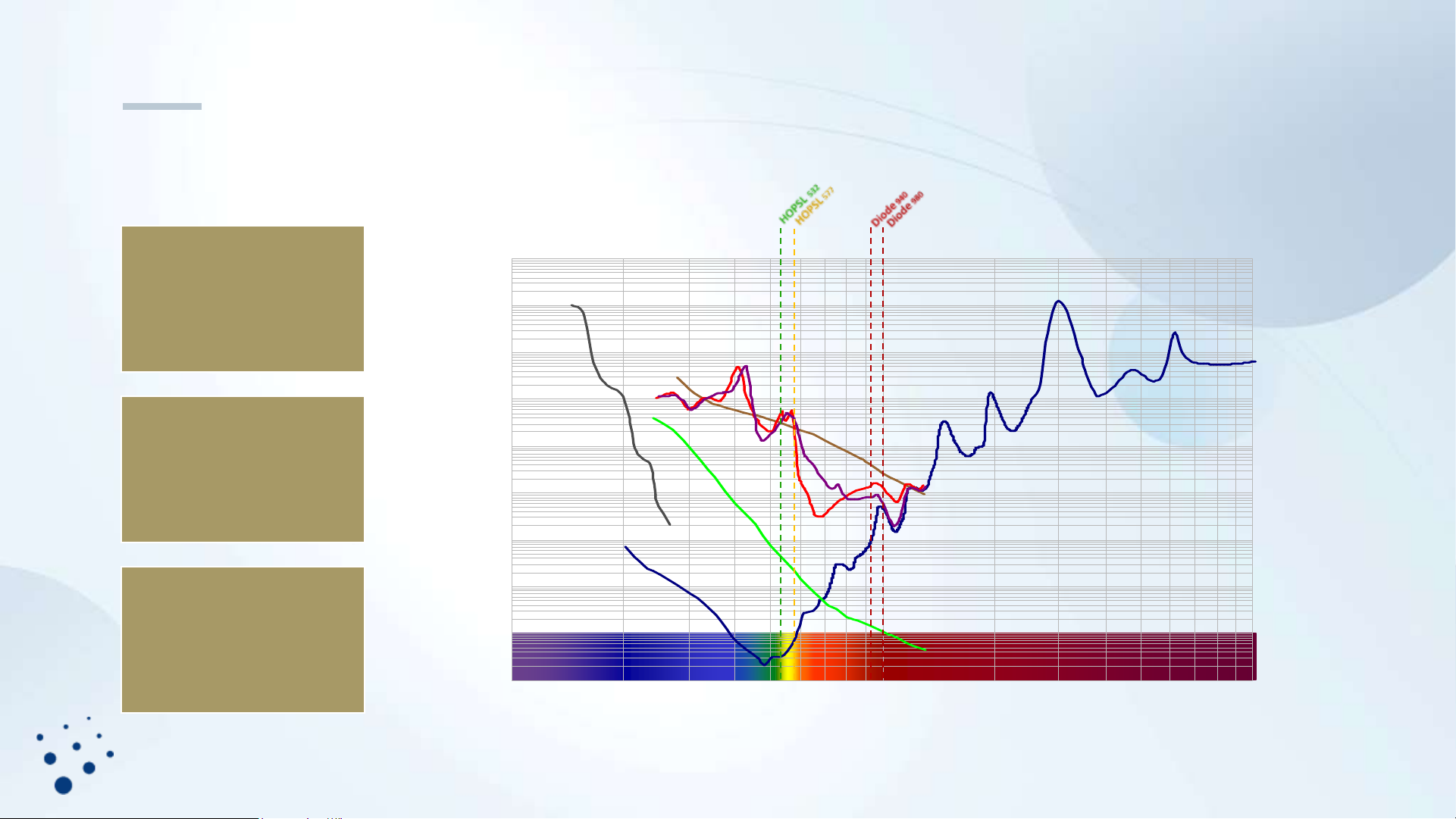

0.0001
0.001
0.01
0.1
1
10
100
1000
10000
100000
100 1000 10000
Wavelength [nm]
Absorption Coefficient [cm
-1
]
400030002000 5000500400300200
Селективное воздействие
577 и 532 нм
ОЧЕНЬ ВЫСОКОЕ
ПОГЛОЩЕНИЕ
гемоглобином: кровь
нагревается и повреждает
внутреннюю стенку сосуда,
которая затем становится
липкой и сосуд склеивается
Deoxyhaemoglobin
Protein
ОЧЕНЬ НИЗКОЕ ПОГЛОЩЕНИЕ в
воде: минимальный риск
побочных эффектов для людей со
светлой кожей
Oxyhaemoglobin
ОЧЕНЬ ВЫСОКАЯ АБСОРБЦИЯ в
меланине: осторожность при
использовании на коже III
фототипа; не используйте лечение
на загорелой коже! Лечение
доброкачественных пигментов
QSPRO 100 0919 EN
Water
Melanin
Scattering
11
Page 12
QuadroStarPRO YELLOW
QuadroStarPRO GREEN
QuadroStarPRO 940
QuadroStarPRO 980
поверхностные сосудистые и доброкачественные пигментные
поражения, например:
телеангиэктазии, купероз, паукообразные невусы
ангиома губ, старческая ангиома
мелкая гемангиома, винные пятна, сосудистые звездочки
бородавки, сирингомы, гиперплазия сальных желез, лентигины
Эндоваскулярное
удаление вен
(ЭВЛК)
Лечение онихомикоза
Испарение мягких
тканей, лазерный
ассистированный
липолиз
Функциональное назначение
QSPRO 100 0919 EN
12
Page 13
A S C L E P I O N L A S E R T E C H N O L O G I E S
ЛАЗЕРЫ В МЕДИЦИНЕ И КОСМЕТОЛОГИИ
Семейство QuadroStarPRO зарекомендовало себя во
множестве специализированных отраслей, включая
дерматологию, хирургию и ЛОР. Этот диапазон предлагает
оптимальные длины волн для каждого применения,
высочайший уровень надёжности и максимальную
QSPRO 100 0919 EN
гибкость
13
Page 14
СОСУДИСТЫЙ
лазер
Сосудистые лазеры Asclepion с зелеными или
желтыми длинами волн подходят для лечения
сосудистых и пигментированных поражений.
Используя инфракрасный лазерный свет, они
предназначены для эндоваскулярной лазерной
терапии (940 нм), лечения ногтей (980 нм) и лазерного
липолиза (980 нм)
QSPRO 100 0919 EN
14
Page 15

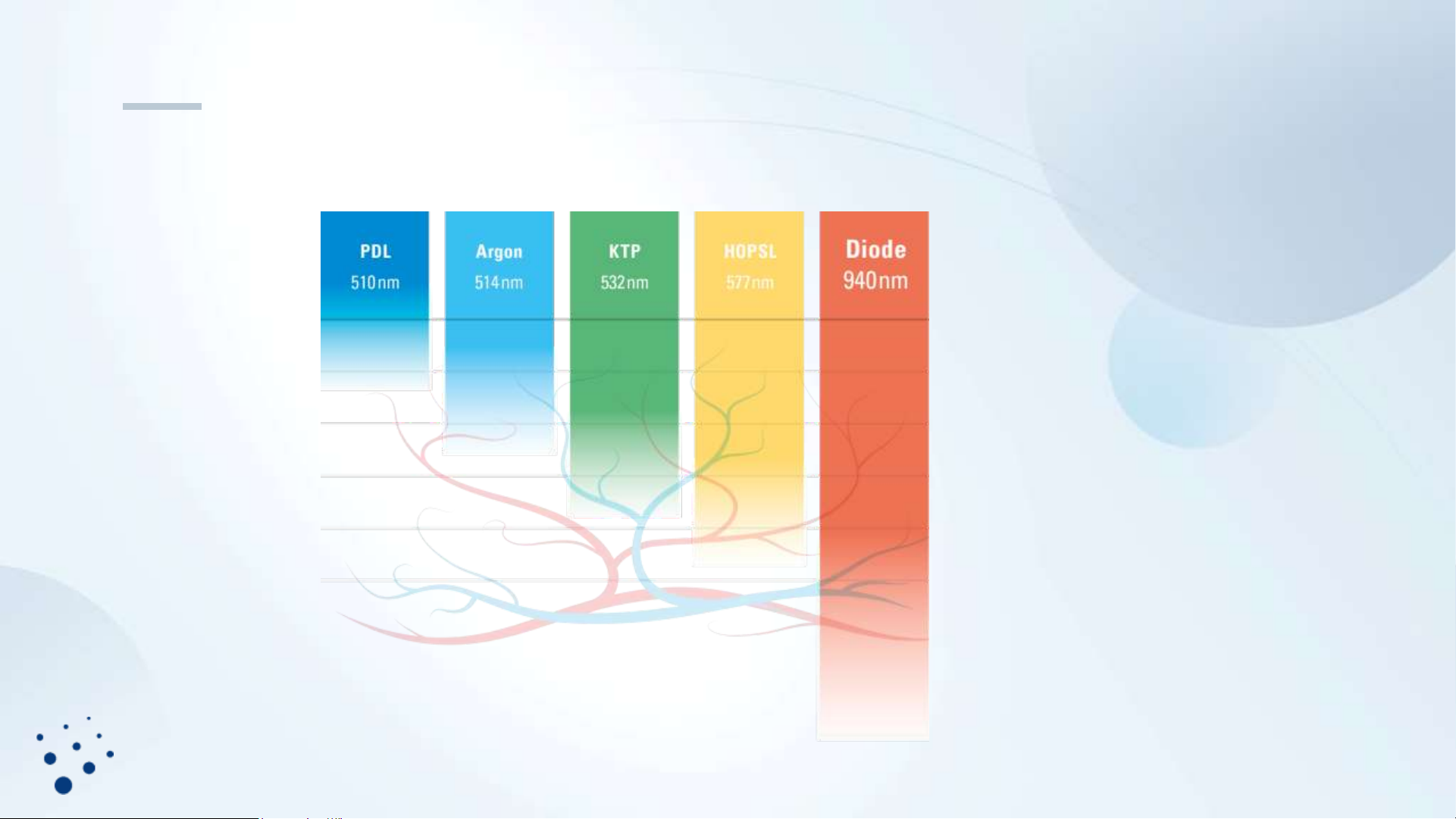

Удаление сосудов | Глубина проникновения
Глубина
проникновения
зависит от длины
волны:
Винные пятна
Телеангиэктазии
Гемангиомы
Паукообразные
невусы
Венозные озерца
QSPRO 100 0919 EN
Ретикулярные
вены
15
Page 16

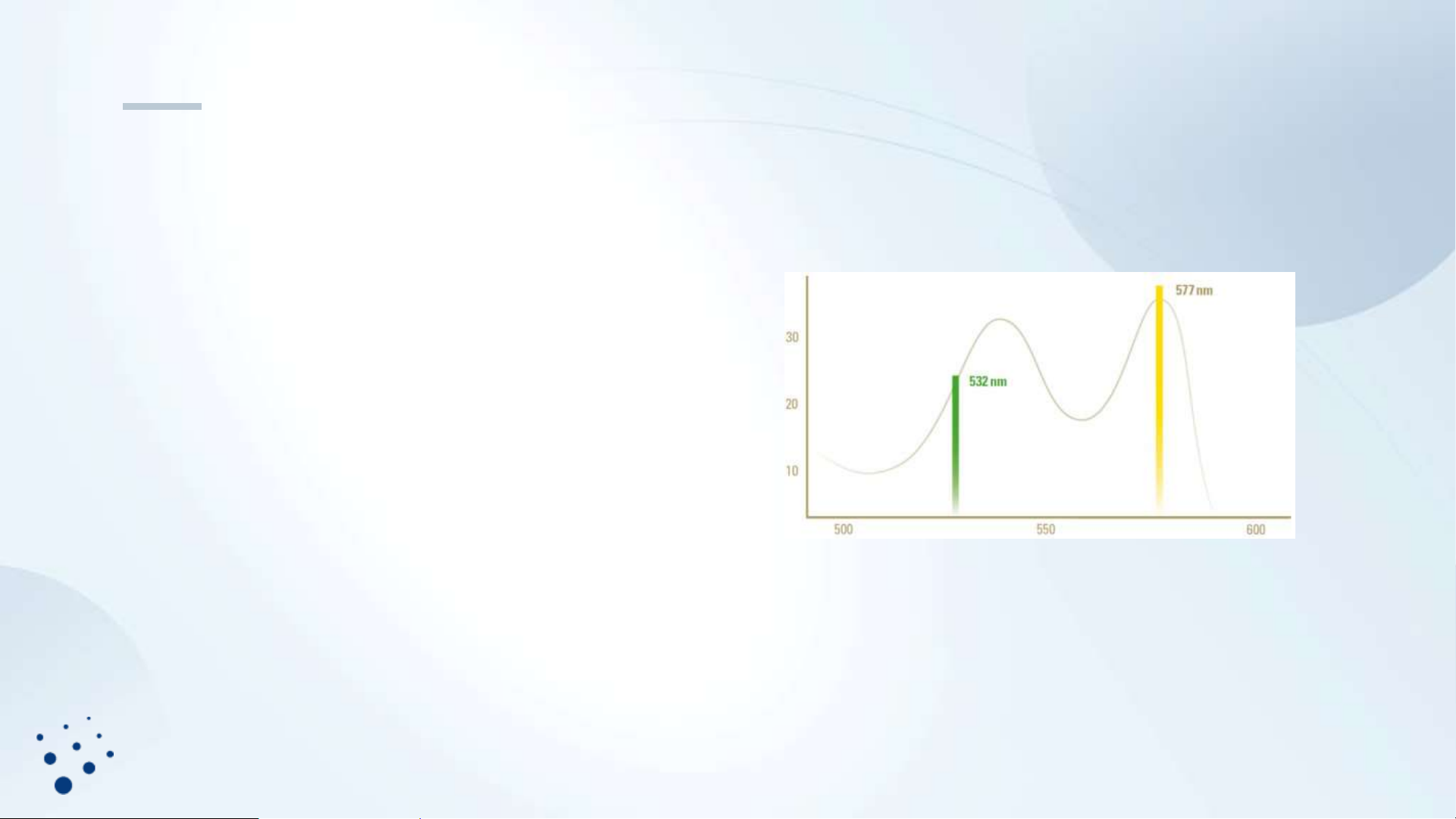

Удаление сосудов | 577 или 532 нм
Поглощение
Преимущество 577нм (YELLOW) перед 532нм (GREEN)
)
-1
• Максимальное поглощение гемоглобином
• На 40% выше поглощение в крови
• Ниже поглощение меланином
• Меньше побочных эффектов
• Требуется меньше энергии
• Лучше результат при той же энергии
QuadroStarPRO
QSPRO 100 0919 EN
YELLOW
Коэффициент поглощения в кровиt (mm
- это лучший выбор для удаления сосудов!
Источник: Уэлч, Ван Гемерт: Оптико-термический отклик ткани, облученной лазером, с. 815, ISBN 0-306-44926-9
Длина волны (нм)
16
Page 17
Удаление сосудов | 577 или 532 нм или DYE*
Показания
532 нм
577 нм
DYE*
Телеангиэктазия
++
+++
+++
Паукообразный невус
++
+++
+++
Купероз
++
+++
+++
Бородавки
++
+++
+++
Гиперплазия сальных желез
++
+++
+++
Лентиго
+ + +
Небольшие гемангиомы
+
++
++
Винные пятна
+
++
+++
Мелкие сосудистые звездочки (поверхностные)
+
++
++
Побочные эффекты
++
+++
++
Видимость
++
+++
+++
Надёжность
+++
+++
O
Последующие расходы
+++
+++
O
Размер лазерного аппарата
+++
+++
O
Вес
+++
+++
O
O плохо, + хорошо, ++ очень хорошо, +++ оптимально * DYE – лазеры на красителях других
производителей
QSPRO 100 0919 EN
17
Page 18
QuadroStar
Длина волны
532 нм
PRO GREEN
QuadroStarPRO с длиной волны
532 нм очень хорош для лечения
поверхностных красных сосудов и
доброкачественных
пигментированных поражений
Мощность
Максимально 8 Ватт
Применение
Удаление сосудов,
Удаление пигмента
QSPRO 100 0919 EN
18
Page 19
Телеангиэктазия
532 нм
До
QSPRO 100 0919 EN
После
Предоставлено доктором Каролиной Кикаловой, Прага, Чешская Республика
19
Page 20
Гемангиома
532 нм
До
ПРИМЕЧАНИЕ: используйте для детей низкие значения энергии!
QSPRO 100 0919 EN
После
Предоставлено Dr. Petrow, Бонн, Германия
20
Page 21
Бородавка
532 нм
До
ПРИМЕЧАНИЕ: используйте для детей низкие значения энергии!
QSPRO 100 0919 EN
После
Предоставлено Dr. Petrow, Бонн, Германия
21
Page 22
Ангиома на губе
532 нм
До
QSPRO 100 0919 EN
После
Предоставлено Dr. Petrow, Бонн, Германия
22
Page 23
Винные пятна
532 нм
До
QSPRO 100 0919 EN
После
Предоставлено Dr. Petrow, Бонн, Германия
23
Page 24
БИБЛИОГРАФИЯ
VASCULAR LASER
Asclepion Laser Technologies тесно сотрудничает с
врачами, клиниками и университетами, чтобы
оценивать технологии на предмет их
эффективности и безопасности, а также улучшить
их применение. На научные вопросы даются ответы
при клинических исследованиях в контролируемой
среде. Это обеспечивает наилучшие результаты как
для врача-пользователя, так и для пациентов
QSPRO 100 0919 EN
24
Page 25
БИБЛИОГРАФИЯ
УДАЛЕНИЕ СОСУДОВ (532 и 577 нм)
Treatment of superficial vascular lesions with the KTP 532-nm laser: experience with 647 patients.
Becher GL, Cameron H, Moseley H. Lasers Med Sci. 2014 Jan;29(1):267-71. doi: 10.1007/s10103-013-1330-5. Epub 2013 Apr 30.
Treatment of superficial cutaneous vascular lesions: experience with the KTP 532 nm laser
Clark C, Cameron H, Moseley H, Ferguson J, Ibbotson SH. Photobiology Unit, Department of Dermatology, Ninewells Hospital Medical School, University of Dundee, DD1 9SY,
UK. Lasers Med Sci. 2004;19(1):1-5.
Comparison of the 532-nm KTP and 1064-nm Nd:YAG lasers for the treatment of cherry angiomas
Pancar GS1, Aydin F, Senturk N, Bek Y, Canturk MT, Turanli AY. Department of Dermatology, Ondokuz Mayis University School of Medicine, Samsun, Turkey. J Cosmet Laser
Ther. 2011 Aug;13(4):138-41. doi: 10.3109/14764172.2011.594058. Epub 2011
Acne rosacea: effectiveness of 532 nm laser on the cosmetic appearance of the skin
Maxwell EL1, Ellis DA, Manis H. Art of Facial Surgery, Facial Plastic Reconstructive Surgery, Toronto, ON [email protected].
J Otolaryngol Head Neck Surg. 2010 Jun;39(3):292-6.
Treatment of spider leg veins with the KTP (532 nm) laser--a prospective study.
Spendel S, Prandl EC, Schintler MV, Siegl A, Wittgruber G, Hellbom B, Rappl T, Berghold A, Scharnagl E. Lasers Surg Med. 2002;31(3):194-201.
The utilization of a new yellow light laser (578 nm) for the treatment of class I red telangiectasia of the lower extremities.
Sadick NS, Weiss R. Dermatol Surg. 2002 Jan;28(1):21-5.
Copper bromide laser treatment of facial telangiectasia: results of patients treated over five years.
McCoy SE. Lasers Surg Med. 1997;21(4):329-40.
An evaluation of the copper-bromide laser for treating telangiectasia.
McCoy S., Hanna M, Anderson P, McLennan G, Repacholi M. Dermatol Surg. 1996 Jun;22(6):551-7.
QSPRO 100 0919 EN
25
Page 26
БИБЛИОГРАФИЯ
УДАЛЕНИЕ ПИГМЕНТА (532 и 577 нм)
Clinicopathologic efficacy of copper bromide plus/yellow laser (578 nm with 511 nm) for treatment of melasma in Asian patients.
Lee HI, Lim YY, Kim BJ, Kim MN, Min HJ, Hwang JH, Song KY. Dermatol Surg. 2010 Jun;36(6):885-93. doi: 10.1111/j.1524-4725.2010.01564.x.
Epub 2010 May 7.
Split treatment of photodamaged skin with KTP 532 nm laser with 10 mm handpiece versus IPL: a cheek-to-cheek comparison.
Butler EG 2nd1, McClellan SD, Ross EV. Lasers Surg Med. 2006 Feb;38(2):124-8.
ДРУГИЕ ПРОЦЕДУРЫ (532 и 577 нм)
Two-year follow-up results of copper bromide laser treatment of striae.
Longo L, Postiglione MG, Marangoni O, Melato M. J Clin Laser Med Surg. 2003 Jun;21(3):157-60.
Recalcitrant viral warts: results of treatment with the KTP laser.
Gooptu C, James MP. Clin Exp Dermatol. 1999 Mar;24(2):60-3.
ЭНДОВАСКУЛЯРНАЯ ЛАЗЕРНАЯ ТЕРАПИЯ (940 нм)
Endovenous laser treatment of saphenous veins: is there clinical difference using different endovenous laser wavelengths?
Cavallini A. Int Angiol. 2015 Feb;34(1):1-8. Epub 2014 Jun 13.
Endovenous laser treatment (EVLT) for the saphenous reflux and varicose veins: a follow-up study.
Firouznia K, Ghanaati H, Hedayati M, Shakiba M, Jalali AH, Mirsharifi R, Dargahi A. J Med Imaging Radiat Oncol.
2013 Feb;57(1):15-20. doi: 10.1111/j.1754-9485.2012.02457.x. Epub 2012 Oct 9.
QSPRO 100 0919 EN
26
Page 27
БИБЛИОГРАФИЯ
ОНИХОМИКОЗ (980 нм)
Laser therapy of onychomycosis.
Nenoff P1, Grunewald S, Paasch U. J Dtsch Dermatol Ges. 2014 Jan;12(1):33-8. doi: 10.1111/ddg.12251. Epub 2013 Nov 18.
Antifungal efficacy of lasers against dermatophytes and yeasts in vitro.
Paasch U, Mock A, Grunewald S, Bodendorf MO, Kendler M, Seitz AT, Simon JC, Nenoff P. Int J Hyperthermia. 2013 Sep;29(6):544-50.
Heat profiles of laser-irradiated nails.
Paasch U, Nenoff P, Seitz AT, Wagner JA, Kendler M, Simon JC, Grunewald S. J Biomed Op. 2014 Jan;19(1):18001.
ВАПОРИЗАЦИЯ МЯГКИХ ТКАНЕЙ (980 нм)
Evaluation of safety and efficacy of 980-nm diode laser-assisted lipolysis versus traditional liposuction for submental rejuvenation:
A randomized clinical trial.
Valizadeh N, Jalaly NY, Zarghampour M, Barikbin B, Haghighatkhah HR. J Cosmet Laser Ther. 2015 Jul 3:1-6. [Epub ahead of print]
Laser assisted lipolysis for neck and submental remodeling in Rohrich type I to III aging neck: a prospective study in 30 patients.
Leclère FM, Moreno-Moraga J, Alcolea JM, Casoli V, Mordon SR, Vogt PM, Trelles MA. J Cosmet Laser Ther. 2014 Dec;16(6):284-9.
doi: 10.3109/14764172.2014.946053. Epub 2014 Sep 19.
Results of Laser assisted Lipolysis using a 980 nm diode Laser
Yann Renoulet, MD. 2010. Plastic and Reconstructive Surgery Center, Center for Lasertherapy,
Elisabeth Krankenhaus Recklinghausen, Recklinghausen, Germany
Safety of Laser assisted Lipolysis using a 980 nm diode Laser
Yann Renoulet, MD. 2010. Plastic and Reconstructive Surgery Center, Center for Lasertherapy,
Elisabeth Krankenhaus Recklinghausen, Recklinghausen, Germany
QSPRO 100 0919 EN
27
Page 28
QSPRO 100 0919 EN
Loading...
