MultiPulsePRO
- CO2 лазер -
Page 2
ЛАЗЕР:
MP PRO 100 0518EN 2
CO2 RF-PSD, класс 4
ДЛИНА ВОЛНЫ: 10,600nm
МОЩНОСТЬ: Макс. 40 Wили Макс. 60 W
ДЛИТЕЛЬНОСТЬ
ИМПУЛЬСА
0.01-0.9 секунд
РЕЖИМЫ ИМПУЛЬСА: SP, UP, HP, DP,CW
НАКОНЕЧНИКИ: Наконечники с разными длинами фокуса и размерами
пятна от 0.125 до 20 мм доступно (в зависимости от
мощности и выбранного наконечника)
АКСЕССУАРЫ*: HiScan DOT для дерматологии
HiScanSURGдля хирургии
Micromanipulator EasySpotдля хирургии
EndoScan для хирургии
ДИСПЛЕЙ: 8.4” LCD withTouchscreen
РАЗМЕРЫ: 55 cm x 49 cm x 112 cm (W x D x H) -без ручки
ВЕС: приблизительно 68kg
*по желанию
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Page 3
КЛИНИЧЕСКИЙ УСПЕХ
• В 1998, Асклепион выпустил на рынок
первый CO
2
лазер
• Асклепион - первый производитель
лазеров, предложивший потребителю
эрбиевый и CO
2
лазер, которые
представлены в его портфолио уже с 90х
годов. Асклепион предлагает
оптимальное решение для своих
клиентов.
• Более 20 лет опыта
ФУНКЦИИ
• Максимальная мощность 60 Ватт
• Несколько режимов работы
• Разнообразные наконечники
• Разнообразные аксессуары для хирургии
• Сканнер для полной и фракционной абляции
• PSD технология для оптимального импульса
• Прикрепленная зеркальная ручка
• Встроенная система эвакуации дыма
MP PRO 100 0518EN 3
КЛИНИЧЕСКИЙ УСПЕХ И ФУНКЦИИ
И ФУНКЦИИ
Page 4
СОВРЕМЕННЫЙ ДИЗАЙН
MP PRO 100 0518EN 4
Элегантная, не занимающая много места,
прикрепленная зеркальная ручка;
Мобильный, легко транспортируемый лазер
(ручка складывается)
Нет расходуемых материалов
Page 5
Удобный интерфейс
Ручное меню
MP PRO 100 0518EN 5
Сканирующее меню
8.4“ LCD с сенсорным экраном
Высокая яркость и контраст, сочные краски для лучшей
видимости
Крупные кнопки и значки для легкого и быстрого
пользования
Один экран для всевозможной информации
База данных пользователей для индивидуальных
процедур
Идентификация на основе базы данных
База данных
Page 6
MP PRO 100 0518EN 6
Прокладочное
кольцо1.5“ and 2“
Прокладочное
кольцо 4“, 7“
Focus1.5”
Ø 0.125mm*
Focus2”
Ø 0.155mm*
Focus4”
Ø 0.267mm*
Focus7”
Ø 0.489mm*
Focus∞
Ø 1.5 mm*
Ø 2mm**
Наконечники с разной оптикой обеспечивают оптимальную адаптацию под нужды
доктора. Все наконечники легко меняются, чистятся и стерилизуются.
Наконечники
* Spot size @ 63% of output power | ** Spot size @ 83% of output power
Наконечник
Оптика
Page 7
MP PRO 100 0518EN 7
Верхушка 90 градусов; наконечник номер 5(Размер пятна 0.325мм)
Наконечник с разнообразными
кончиками(верхушками) предназначен для различных областей
применения
Наконечники
Прямой наконечник с заслоном
Прямой наконечник
Наконечник на 120 градусов
Page 8
HiScan SURG для ENT,гинекология
* optional for surgical model
MP PRO 100 0518EN 8
Сканнер HiScan Surgical предназначен для хирургического
применения. Простые функции гарантируют скорость и высокую
совместимость с большинством кольпоскопов и микроскопов.
Максимальная область обработки
Пауза во время абляции
Глубина обработки
Режимы
Формы обработки
6.3 mm x 6.3 mm @ 400 mm EFL From
0.1 ms to 45 ms (Режим мощности)
From0.2μm to2mm(Режим глубины)
Режимы мощности и глубины
Точка и линия
Полукруг, круг
Спираль
Шестиугольник
Эллипсоид
Непрерывная, длительная волна – Ultimate
Pulse(UP)
Режим излучения
Page 9
Микроманипулятор для ENT, гинекология(необязательно)
Лазер MultiPulse PRO имеет инновационный микроманипулатор EasySpot для
микрохирургии, который сочетает в себе голографические линзы и зеркала самым
уникальным способом - гибридная технология и лазерная оптика на высочайшем
уровне.
* optional for surgical model
MP PRO 100 0518EN 9
Оптика
Размер пятна
Оперируемая площадь
@ 400 mm EFL
Управление
Фокусное расстояние: от 200 мм до 400 мм
Мин. 140 μm (200 мм EFL)
Макс. 4.5 mm (400мм EFL)
Мин.20 x 18 мм –Макс. 55 x 40 мм
Scan-ON / Scan-OFF, настройка центрирования
Page 10
EndoScan для гинекологии, общая хирургия (необязательно)
* optional for surgical model
MP PRO 100 0518EN 10
Сканер применяется для EndoScan лапароскопической
гинекологической хирургии и общей хирургии.
Пауза во время абляции
Глубина абляции
Формыобработки
Режим излучения
5 mm x 5 mm @ 300 mmEFL
6.3 mm x 6.3 mm @ 400 mmEFL
От 0.1 msдо 1ms
От 0.2 mm до 2mm
Точка, Круг, клевер
Непрерывная, длительная волна–
Ultimate Pulse(UP)
Оперируемая площадь
Page 11
HiScanDOTдля дерматологии
MP PRO 100 0518EN 11
HiScan DOT - идеальный сканер для дерматологии может
работать как аблятивно, так и фракционно
Размер
сканирования
15 mm x 15mm
Плотность, интервалы
0 – 2,000 µm, in 50 µmsteps
Пауза во время
абляции
100 – 2,000 µs, in 100 µssteps
Режимы Normal, Interlaced,SmartTrack
Излучение SP, DP, HP,CW
Page 12
Лазер MultiPulse PRO со сканером DOT позволяет четкий выбор всех
параметров лечения. Таким образом все виды эстетического и
дерматологического лечения могут быть произведены наилучшим образом,
что облегчит постоперационный восстановительный период.
Pitch (Spacing) = 0 (fullablation) Pitch (Spacing) = 0 – 2000 µm (fractional ablation)
HiScanDOT для дерматологии
ModeABLATION
MP PRO 100 0518EN 12
ModeFRACTIONAL
Page 13

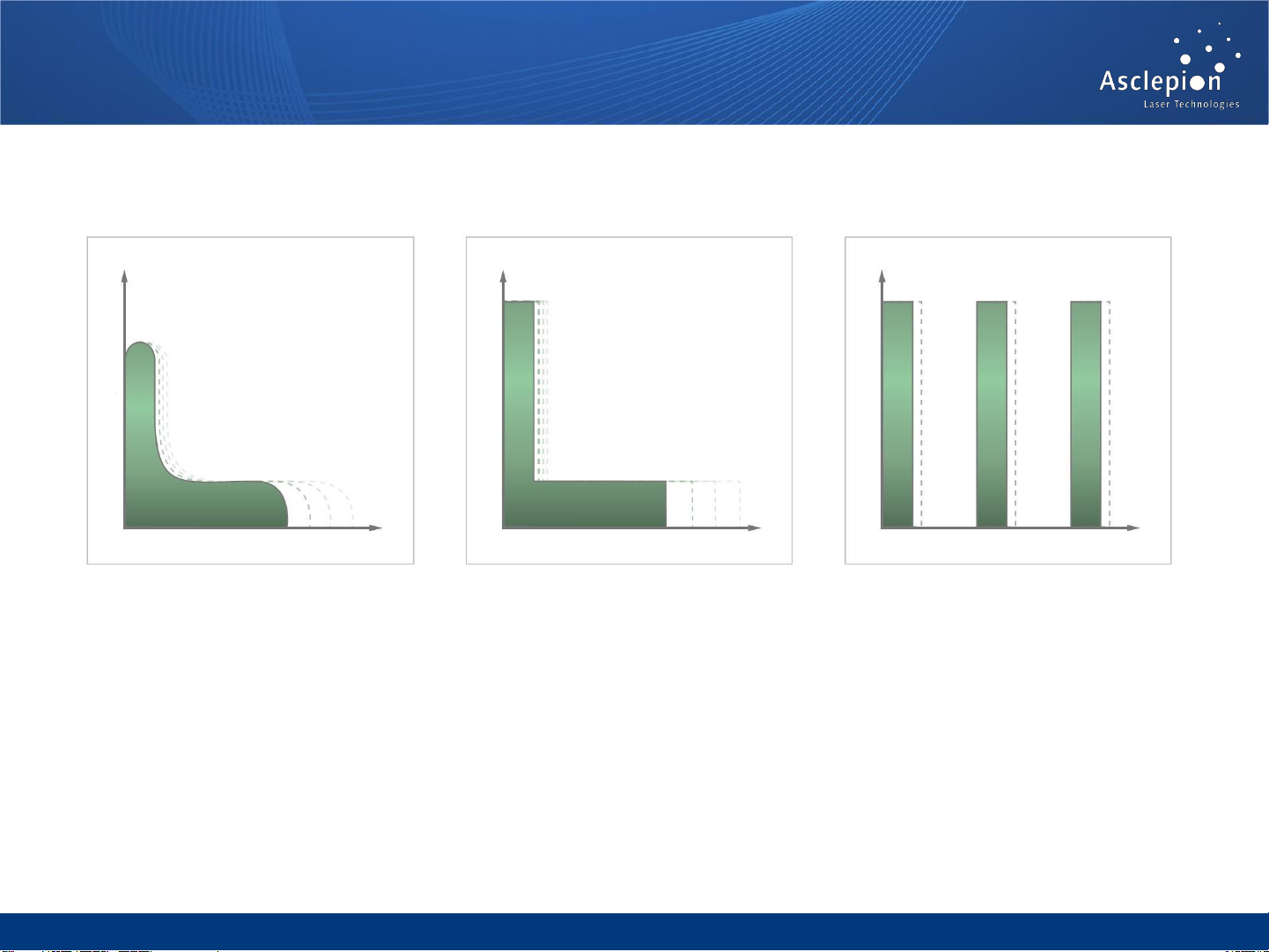

Эксклюзивная технология Pulse Shape Design обеспечивает максимальную гибкость в выборе
формы импульса: S-импульс, D-импульс, H-импульс, CW режим, - что значительно расширяет
возможности лечения на MultiPulse PRO. Также возможна адаптация абляции и термальной
денатурализации под нужды конкретного пациента.
HiScan DOT | PSD®technology
Pulse duration (ms)
MP PRO 100 0518EN 13
Pulse duration (ms) Pulse duration(µs)
Ablation
Thermaleffect
Thermaleffect
Ablation Ablation
Power
(kW)
Power
(kW)
Power
(kW)
S-pulse D-pulse H-pulse
Page 14

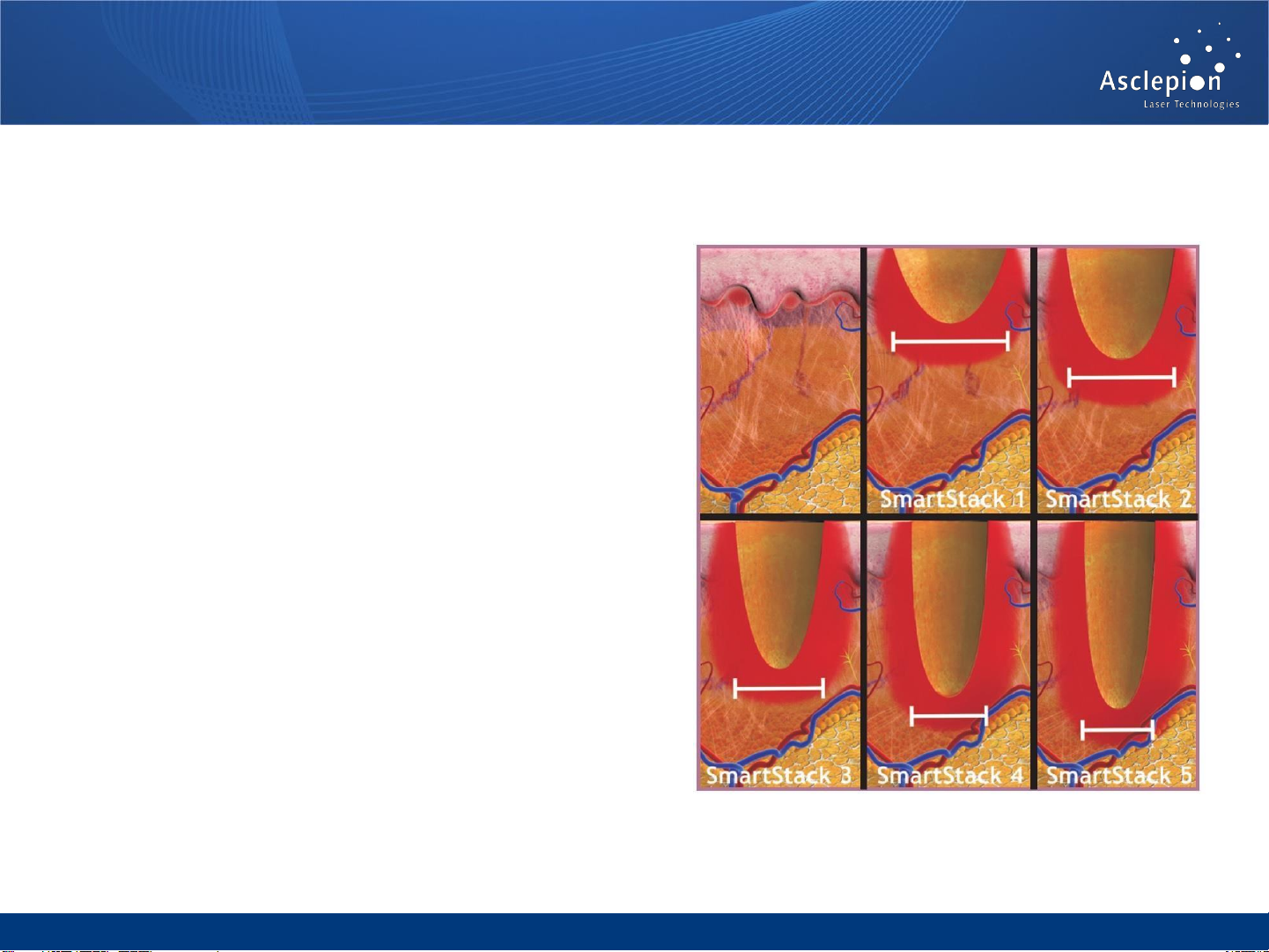

HiScan DOT | SmartStack
SmartStack гарантирует максимальную
точность в контролировании глубины
проникновения в кожу и термального
эффекта, позволяя последующие
импульсные выбросы от 1 до 5,
варьирующиеся в одной и той же точке
(DOT). Терапия, проведенная с
помощью MultiPulse PRO,
безопаснее и эффективнеe.
Существенно сокращается
восстановительный период и
повышается комфорт пациента.
MP PRO 100 0518EN 14
Page 15
HiScanDOT Глубина проникновения
0µm
100µm
200µm
300µm
400µm
HPErbium
SP
MP PRO 100 0518EN 15
HPUltrapulse
DP
200 100 0 100 200
Один микроимпульс
MultiPulse PRO с HiScan DOT - лазер с высокой
производительностью, который может давать
последовательные каналы абляции на глубину ≥1мм.
Глубина коррелируется пиковой мощностью и
глубиной импульса.
Page 16
Standard Fractional
MP PRO 100 0518EN 16
Ratio 10/10 8/10 6/10 4/10 10/10 8/10 6/10 4/10

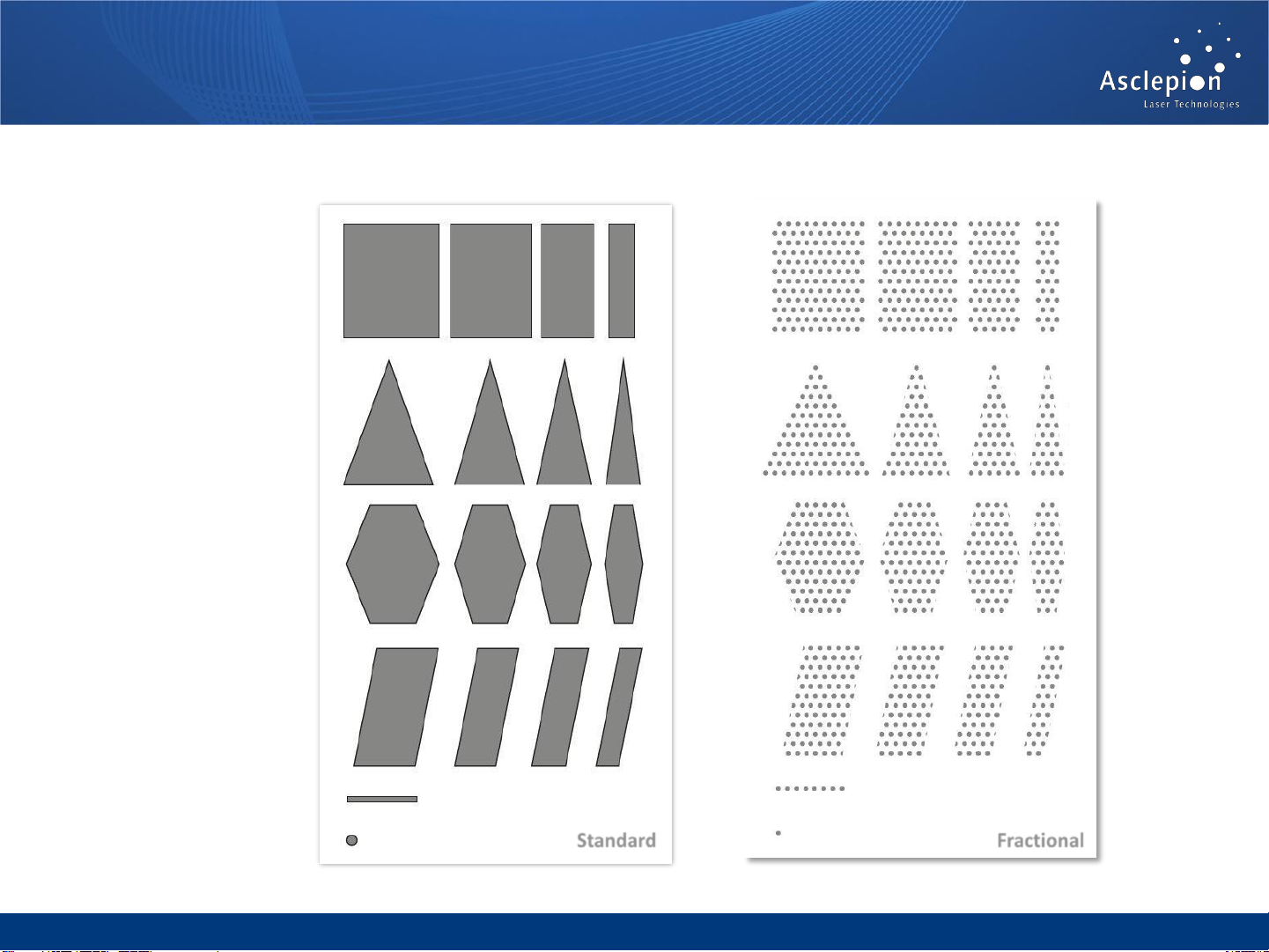

HiScan DOT |Ф о р м ы с к а н и р о в а н и я
Прямоугольник
Треугольник
Шестиугольник
Параллелограмм
Линия
Точка
Page 17
Стандартный
Чересстрочный
Смарттрек

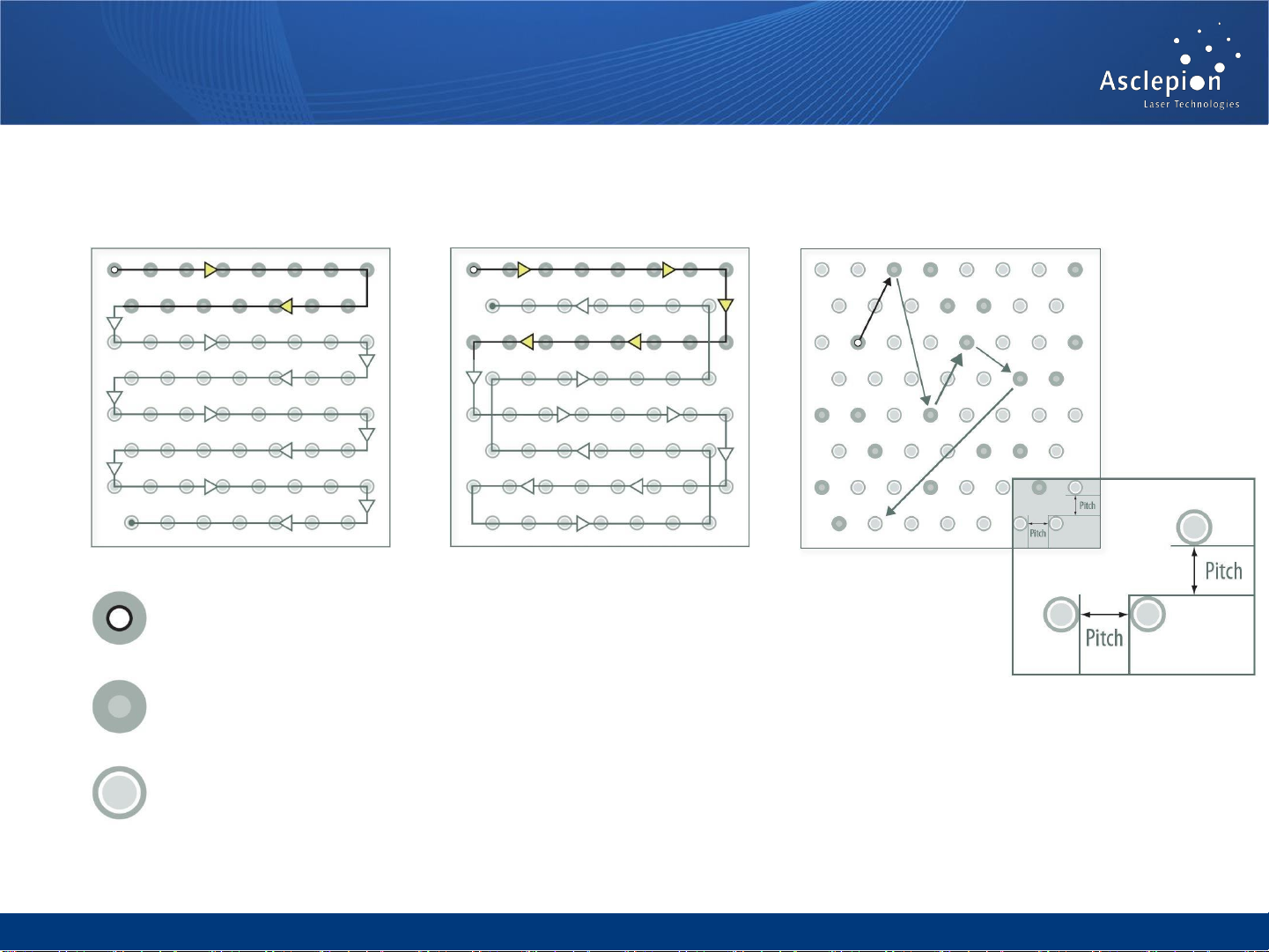

При стандартном режиме зона обрабатывается так, что
линии проводят слева направо, а затем справа налево
При чересстрочном режиме нечетные и четные линии
проводятся поочередно. Этот режим советуют для
уменьшения термального эффекта во время процедуры.
При режиме смарттрек зона обрабатывается хаотично
отдельными точками,что минимизирует ожоги
Начало
MP PRO 100 0518EN 17
Уже обратно
лазером
Должно быть
обратно
лазером
HiScan DOT |Ф о р м ы с к а н и р о в а н и я
Page 18

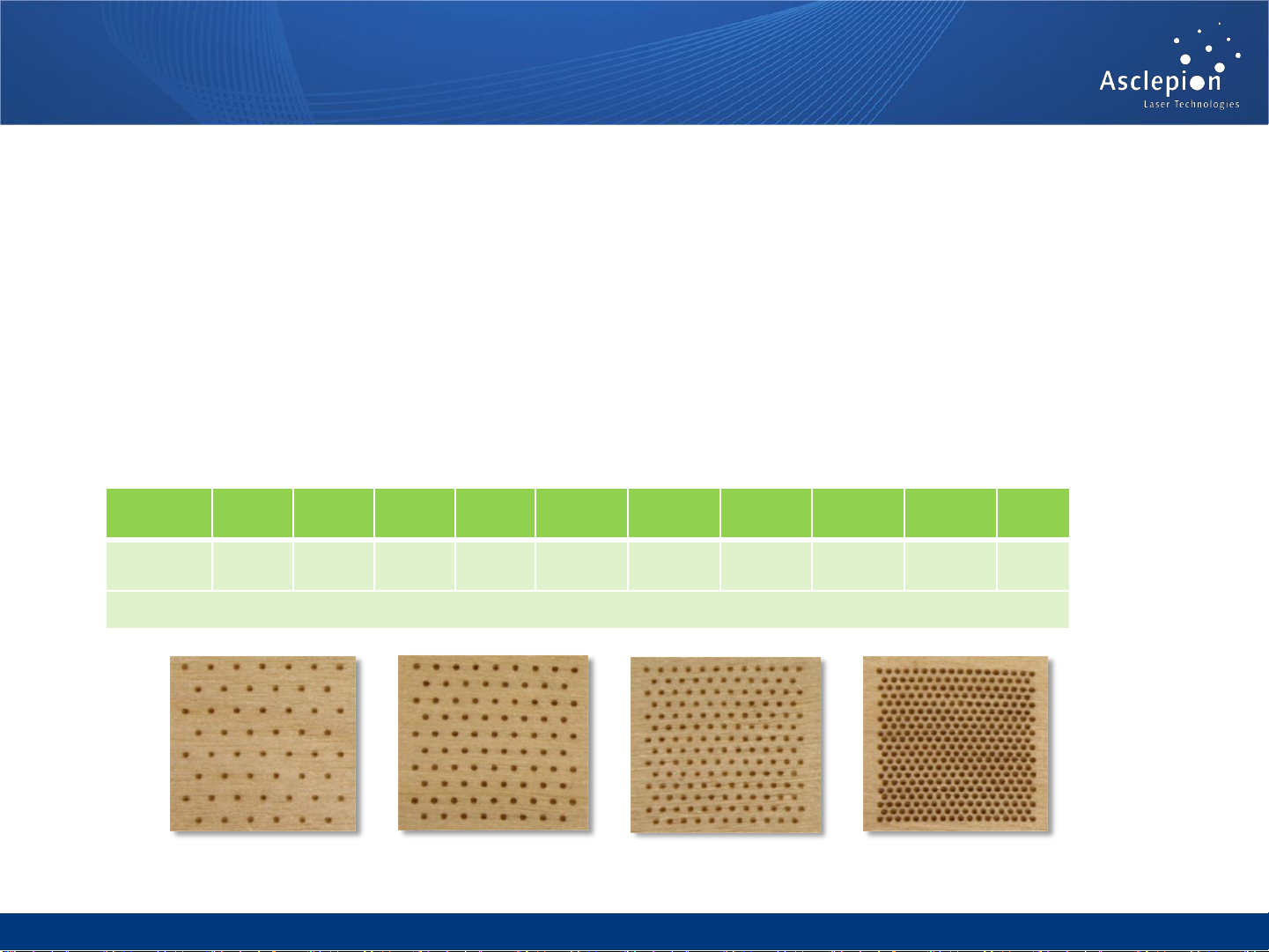

Процент обрабатываемой кожи в зависимости от
выбранного режима
• Сканнер предлагает 38 уровней плотности ранжируемых от 2% до 100%
• Переменная термическая импульсная модуляция для каждой точки (0.1 – 20
ms на 100 µs шагов)
• Персонализированные параметры подбираются под нужды каждого пациента
2000 µm
MP PRO 100 0518EN 18
1500 µm 1000 µm 500 µm
HiScan DOT |З о н а д е й с т в и я , о х в а т
Pitch*
2000
1500
1000 750 600 500 400 300 200 0
Density
1.7%
2.8%
5.3% 8.0%
10.7%
13.3%
17.1%
22.5% 31.8%
100%
* Pitch(Spacing)canbe variedby 50 µm increments;Pitch=0только для полной шлифовки
Page 19
0.1
0.01
0.001
0.0001
100000
10000
1000
100
10
1
100 10000
1000
Wavelength [nm]
Absorption
Coefficient
[cm
-1
]
2000 3000 4000 5000300 400 500200
n
De
soxy-Hem
oglobi
n
Protein
Wa
t
er
Mela
ni
n
Oxy-H
emo
gl
o
bi
Scattering

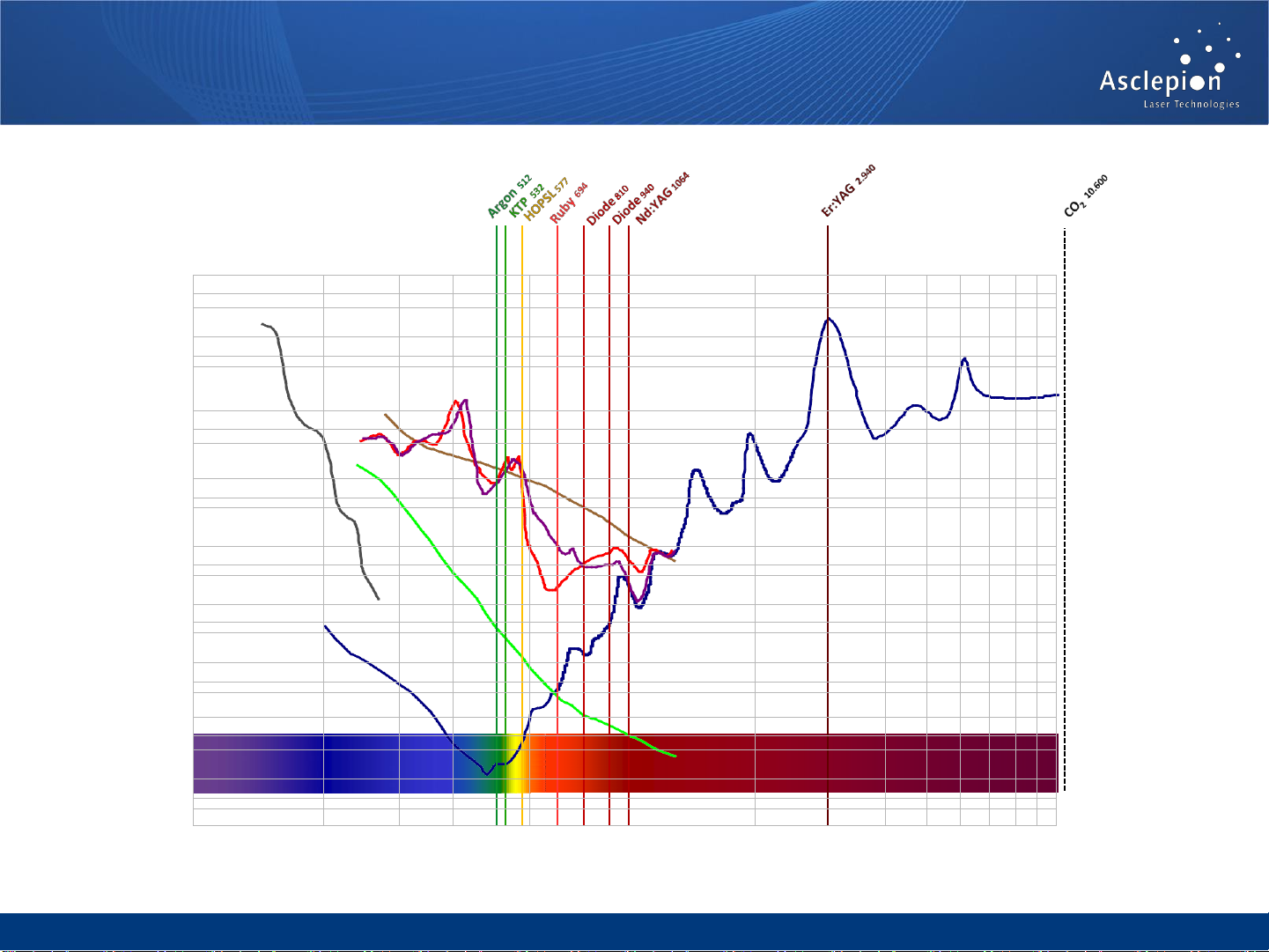

Селективный фототермолиз
MP PRO 100 0518EN 19
Page 20
MP PRO 100 0518EN 20
CO
2
Эрбиевый

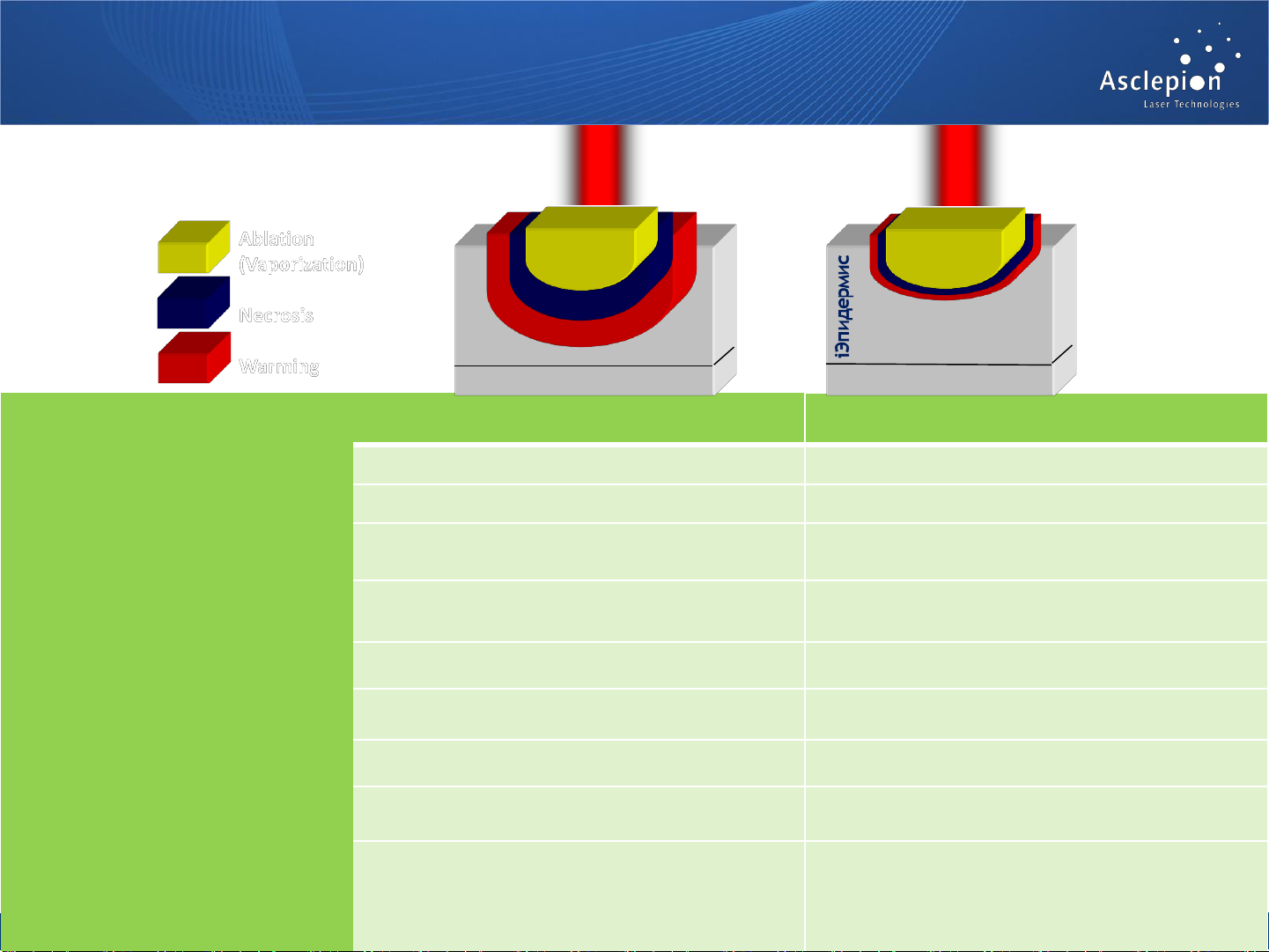

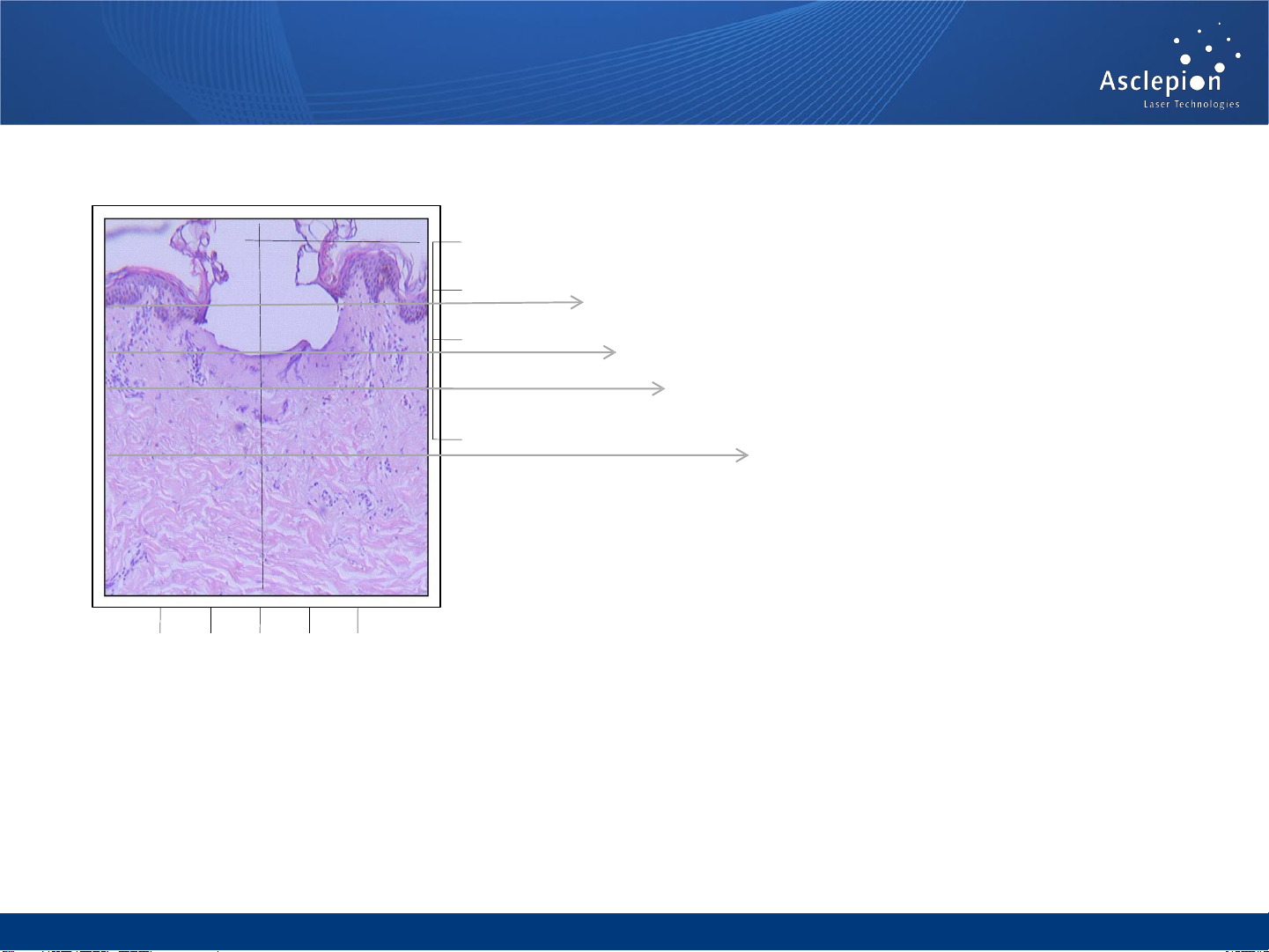

Глубина проникновения в воде 20 µm 1 µm
Глубина абляции на импульс 50 -80 µm 5 - 50µm
Диапазон термического
воздействия
75 -150 µm 10 -30 µm
Гистологический эффект
Кратер коагуляции вокруг области абляции
(некроз, глубокий термальный эффект)
Аккуратная и безопасная абляция
(лимитированный термальный эффект)
Безопасность лечения
Некроз осложняет контроль глубины абляции Высокая видимость зоны лечения: глубина
абляции легко контролируется
Аккуратность, точность лечения
Лечение не ограничено эпидермисом из-за
термального эффекта
Поверхностная абляция
эпидермальных поражений
Термический эффект
Активация коллагена из-за термального эффекта
сохраняется, разрез без крови
Ограниченный термальный эффект
Заживление раны
Более длительное заживление раны из-за зоны
некроза
Быстрое заживление
Комфорт пациента
•
Большие повреждения
•
Необходимость анестезии
•
Большой риск побочных
эффектов(шрамы, гиперпигментация)
•
Небольшие повреждения
•
Нет необходимости в анестезии
•
Низкий риск побочных эффектов
CO
2
Абляция
Некроз
Нагрев
Эпидермис
ИЛИ ЭРБИЕВЫЙ ЛАЗЕР
Page 21
MP PRO 100 0518EN 21
• Удаление дермальных и
эпидермальных поражений
актинический хейлит, эпидермальный невус,
себорейный кератоз, папилломы,
дермальный невус, лентиго, пигментные
пятна, ксантелазма
• Фракционная лазерная терапия
Морщинки, рубцы от акне
Показания
Page 22
By courtesy of Dr. K. Kykalova, Prague, CzechRepublic
MP PRO 100 0518EN 22
До
Во время процедуры 3 недели после
3 недели после
П о к а з а н и я | Dermablation - Наконечник
Фиброма
Ксантелазма
До
Сразу после
Page 23
By courtesy of Dr. K. Kykalova, Prague, CzechRepublic
MP PRO 100 0518EN 23
Indications | Dermablation -Handpiece
НЕВУС
Page 24
Невусные бородавки
Indications | Dermablation -Handpiece
By courtesy of Dr. K. Kykalova, Prague, CzechRepublic
MP PRO 100 0518EN 24
Page 25
Невусные бородавки
Indications | Dermablation -Handpiece
By courtesy of Dr. K. Kykalova, Prague, CzechRepublic
MP PRO 100 0518EN 25
Page 26
Ринофима
Indications | Dermablation -Handpiece
By courtesy of Dr. Andreas Ott,Rehau,Germany
MP PRO 100 0518EN 26
Page 27
Ринофима
Indications | Dermablation -Handpiece
By courtesy of Dr. Andreas Ott,Rehau,Germany
MP PRO 100 0518EN 27
Page 28
Сальный невус
By courtesy of PD Dr. Peter Arne Gerber, Dept. of Dermatology, University HospitalDusseldorf, Germany
MP PRO 100 0518EN 28
Indications | Dermablation -Handpiece
Page 29
АКТИНИЧЕСКИЙ ХЕЙЛИТ
By courtesy of PD Dr. Peter Arne Gerber, Dept. of Dermatology, University HospitalDusseldorf, Germany
MP PRO 100 0518EN 29
Indications | Dermablation - Scanner
Page 30
П о к а з а н и я ; Ф р а к ц и о н н а я л а з е р н а я т е р а п и я
MP PRO 100 0518EN 30
Page 31
Омоложение
Indications | Fractional - Scanner
By courtesy of Dr. AndreasBritz, Hamburg, Germany
MP PRO 100 0518EN 31
Page 32
Шрамы
Indications | Fractional - Scanner
By courtesy of Dr. AndreasBritz, Hamburg, Germany
MP PRO 100 0518EN 32
Page 33
РУБЦЫ ОТ АКНЕ
Indications | Fractional - Scanner
By courtesy of Dr. Andreas Ott,Rehau,Germany
MP PRO 100 0518EN 33
Page 34
РУБЦЫ ОТ АКНЕ
Indications | Fractional - Scanner
By courtesy of Dr. Andreas Ott,Rehau,Germany
MP PRO 100 0518EN 34
Page 35
Шрамы
Indications | Fractional - Scanner
By courtesy of Dr. Andreas Ott,Rehau,Germany
MP PRO 100 0518EN 35
Page 36
Омоложение кожи
Indications | Fractional - Scanner
By courtesy of Dr. Wood and Dr. Elvers,Bad Homburg, Germany
MP PRO 100 0518EN 36
Page 37
Омоложение кожи
By courtesy of Dr. Wood and Dr. Elvers,Bad Homburg, Germany
MP PRO 100 0518EN 37
Indications | Fractional - Scanner
Page 38
Loading...
