ASA Electronics MCD5050 User Manual

Thank You!

Thank you for choosing a Jensen product. We hope you will find the instructions in this owner’s

manual clear and easy to follow. If you take a few minutes to look through it, you’ll learn how to

use all the features of your new Jensen receiver for maximum enjoyment.

System Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Preparation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Basic Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Radio Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

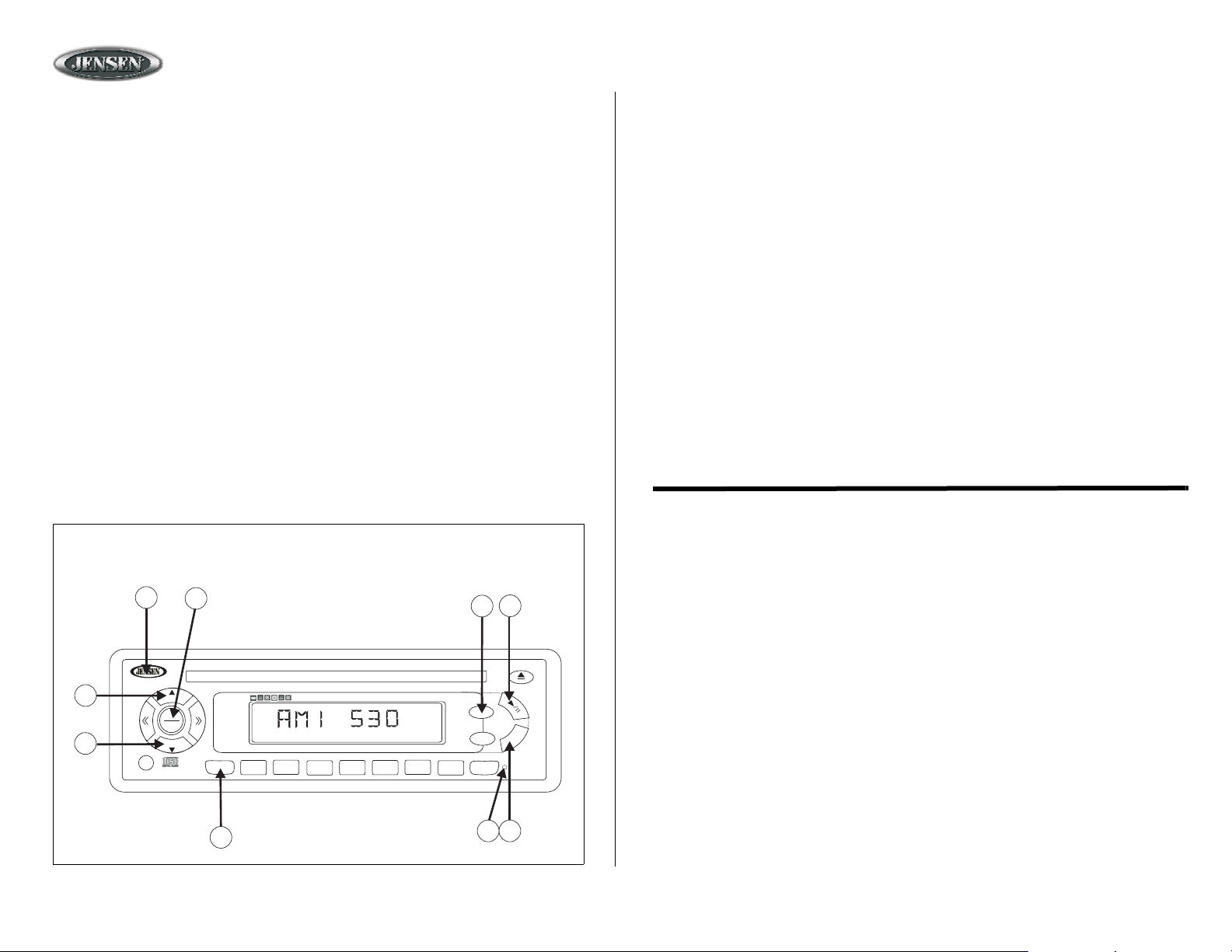

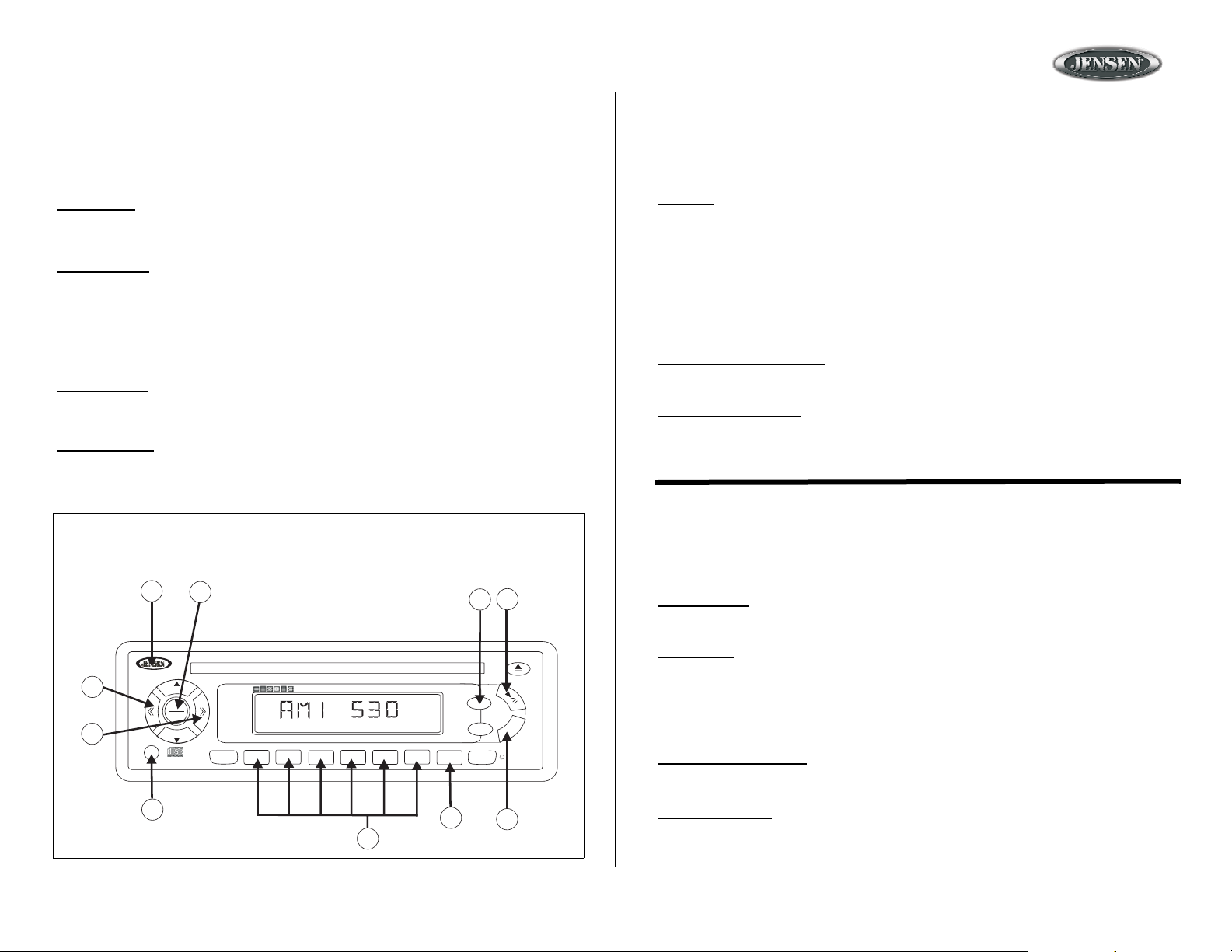

POWER

SHIFT

SCAN

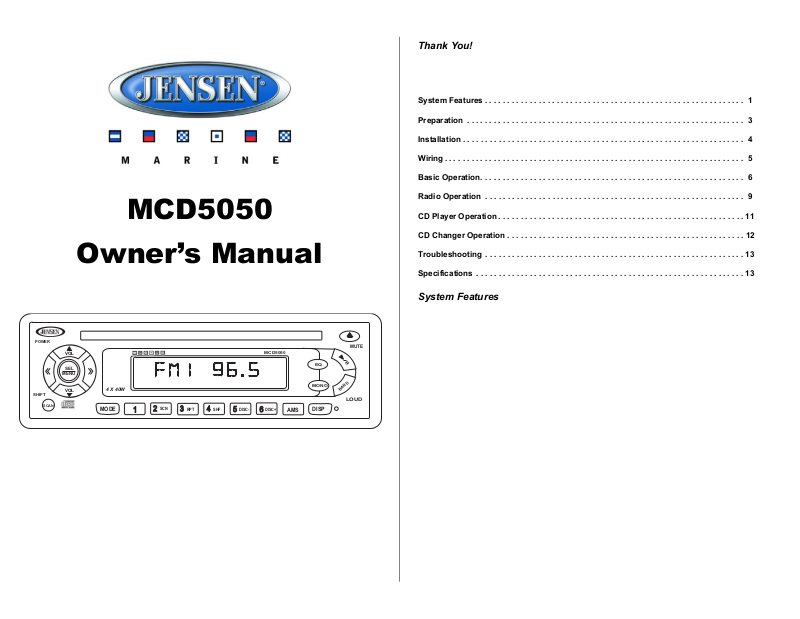

MCD5050

Owner’s Manual

DISC-

MCD5050

DISC+

VOL

SEL

VOL

4 X 40W

MODE

SCN

RPT

SHF

ASA Electronics Corporation

www.asaelectronics.com

AMS

MONO

DISP

BAND

MUTE

LOUD

CD Player Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

CD Changer Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

System Features

Features of the Jensen MCD5050 mobile audio system include:

• Electronic AM/FM tuner with US/Euro selection

• LED backlit controls, silicone rubber keypad

• Marine-specific features, including solid top cover, corrosion resistant hardware, coated cir-

cuit boards and uV stable plastics

• 4x40W power with two wire power connection (switched 12V and ground)

• Digital compact disc player with CD changer controls (optional MCD10 CD Changer)

• Auxiliary input function and low level outputs

•

v.0 111 0 6

MCD5050

Manual del Usuario

¡Gracias!

Gracias por elegir los productos Jensen. Esperamos que encuentre en este manual instrucciones

claras y fáciles de seguir. Si se toma unos pocos minutos para leerlo, aprenderá cómo utilizar

todas las funciones de su nuevo radio Jensen para su máximo entretenimiento.

Funciones del Sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Preparación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Cableado. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Operación Básica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Operación de la Radio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Operación del Reproductor de CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Operación del Cambiador de CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Corrección de Problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Funciones del Sistema

Las funciones del sistema de audio móvil Jensen MCD5050 son:

• Sintonizador electrónico de AM/FM con la selección de US/euro

• Controles retroiluminados del LED y telclado numérico del caucho del silicón

• Cubierta superior sólida, hardware resistente de la corrosión, tableros de circuito revestidos

y plásticos estables uV

• Energía 4x40W con la conexión de energía de dos alambres (12V cambiado y tierra)

• Jugador del disco compacto de Digital con los controles del cambiador del CD (cambiador

opcional del CD MCD10)

• Salidas de la función de entrada auxiliar y del nivel bajo

Guide d'Utilisateur

Merci!

Merci d'avoir choisi un produit Jensen. Nous espérons que vous allez trouver les instructions dans

ce guide de propriétaire claires et faciles à suivre. Prenez quelques minutes à le consulter, vous

apprendrez à utiliser toutes les fonctions de radio Jensen pour en tirer une jouissance maximum.

Fonctions du système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Préparation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Câblage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Fonctionnement de base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Fonctionnement de la radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Fonctionnement du lecteur CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Fonctionnement de changeur de CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Fonctions du système

Les fonctions du système audio mobile Jensen MCD5050 comprennent :

• Tuner électronique d'AM/FM avec le choix d'US/euro

• Commandes contre éclairées de LED et bloc de touches en caoutchouc de silicone

• Couverture supérieure pleine, matériel résistant de corrosion, cartes enduites et plastiques

stables UV

• Puissance 4x40W avec le raccordement de puissance de deux fils (12V commuté et terre)

• Joueur de disque compact de digital avec des commandes de commutateur de CD (commu-

tateur facultatif de CD MCD10)

• Sorties de fonction d'entrée auxiliaire et de niveau bas

MCD5050

Preparation

Tools and Supplies

The following tools and supplies are needed to install the unit.

• Torx type, Flat and Phillips screwdrivers

• Wire cutters and strippers

• Tools to remove existing radio (screwdriver, socket wrench set or other tools)

• Electrical tape

• Crimping tool

• Volt meter/test light

• Crimp connections

• 18 gauge wire for power connections

• 16-18 gauge speaker wire

Speaker Requirements: Only connect speakers rated in the load impedance of 4 ohms. Speakers

with a load impedance less than 4 ohms could damage the unit.

Choosing a Mounting Location

The following tips will help you determine the best location for mounting the unit:

• Select a location that does not interfere with the normal functions of the driver and will not

cause injury to the driver or a passenger in the event of a sudden stop or other emergency.

• Do not install the unit in a location that would subject it to high temperatures (such as in

direct sunlight or next to a heating unit), dust, dirt or excessive vibration.

• Install the unit in a horizontal position if at all possible. If the installation angle exceeds 30

degrees from the horizontal, the unit may not function optimally.

• If the installation requires the drilling of holes or other vehicle modifications, consult the

nearest dealer for assistance.

• Before completing installation of the unit, connect the wiring temporarily to ensure that the

unit operates properly in the selected mounting location.

Preparación

Herramientas y Provisiones

Las siguientes herramientas y provisiones son necesarias para instalar el radio:

• Llave torx, destornilladores plano y Phillips

• Cúter y peladores de cables

• Herramientas para remover la radio existente (destornillador, equipo de llave de casquillo y

otras herramientas)

• Cinta aisladora

• Enganchador

• Voltímetro / luz de prueba

• Conexiones para enganchar,

• Cable de calibre 18 para conexiones eléctricas, cable de altoparlante de calibre 16 a 18.

Requerimientos del altavoz: Solamente conecte los altavoces de carga de impudencia de 4

ohms. Altavoces con una carga de impedancia menor a los 4 ohms pueden dañar la unidad.

Elección del Lugar para la Instalación

Los siguientes consejos lo ayudarán a determinar el mejor lugar para instalar la unidad:

• Seleccione un lugar en el cual el equipo no interfiera con las funciones propias del conduc-

tor y que no pueda causarle daños a él o al pasajero en caso de detención repentina.

• No instale la unidad en un lugar donde pueda estar expuesto a altas temperaturas (tal como

luz solar indirecta o cerca de una fuente de calor), polvo, tierra o vibración excesiva.

• Instale la unidad en posición completamente horizontal si es posible. Si el ángulo de insta-

lación excede los 30 grados desde una posición horizontal, la unidad puede no funcionar de

manera óptima.

• Si la instalación requiere taladrar agujeros u otras modificaciones del vehículo, consulte a

su distribuidor más cercano.

Antes de completar la instalación de la unidad, conecte el cableado de manera provisoria para

asegurarse de que la unidad opere adecuadamente en la ubicación seleccionada.

Préparation

Outils et matériel

Vous aurez besoin des outils et du matériel suivants pour installer la radio :

• Type Torx des tournevis Plat et Philips

• Des coupeurs de fil et séparateurs d'épuisement

• Outils pour enlever la radio existante

• Bande électrique

• Outil à sertissage

• Voltmètre/lumière d'épreuve

• Connexions à sertissage.

• Fer jauge 18 pour branchage puissance, fer jauge 16-18 de haut parleur.

Pour les haut parleurs : Ne connectez que les haut parleurs qui sont évalués pour une

impédance de charge de 4 ohms. Des hauts parleurs avec une impédance de charge de moins

de 4 ohms peuvent nuire à l'appareil.

Choisir un emplacement de montage

Les indications vous aideront à déterminer le meilleur emplacement pour monter votre appareil :

• Sélectionnez un emplacement qui n'interfère pas avec les fonctions normales du conduc-

teur et qui ne blessera pas le conducteur ou un passager dans le cas d'un arrêt soudain ou

une situation d'urgence.

• N'installez pas l'appareil dans un emplacement où il sera exposé à des températures

extrêmes (tels que rayons de soleil directs ou près d'un appareil de chauffage), la poussière,

les ordures ou la vibration excéssive.

• Installez l'appareil dans une position horizontale, si possible. Si l'angle d'installation est plus

de 30° du horizontal, l'appareil ne fonctionnera pas normalement.

• Si l'installation exige le perçage des trous ou autres modifications du véhicule, veuillez con-

sulter le distributeur le plus proche pour l'aide.

Avant de terminer l'installation de l'appareil, branchez les fils temporairement pour assurer que

l'appareil fonctionne correctement dans l'emplacement de montage choisi.

MCD5050

Red (Right)

White (Left)

Aux In Cable (Yellow)

20-Pin

Socket

CD Changer Connector (Black)

Antenna

Connector

Front Left Speaker

Rear Left Speaker

White/Black (-)

White (+)

Green/Black (-)

Green (+)

Red (Right)

Output RCA Cable (grey)

White (Left)

Power Antenna (blue)

Ground (black)

Ignition (red)

Gray/Black (-)

Front Right Speaker

Gray (+)

Violet/Black (-)

Rear Right Speaker

Violet (+)
