P 27 I

P 27 B

P 27 S

P 32 I

P 32 B

P 31 IMB

PCB içermez

3-4

5-8

10

13

9

Rev. 05.02.08

Davlumbazýnýzýn

Davlumbazýnýzýn

Davlumbazýnýzýn

Davlumbazýnýzý

Davlumbazýnýzýn

Davlumbazýnýzýn

davlumbazýnýzý

davlumbazýnýzý

Davlumbazýnýz

bükülme

davlumbazýnýzýn

davlumbazýnýzý

davlumbazýnýzda

Davlumbazýnýzýn

Davlumbazýnýzýn

P 27 I - P 27 B - P 27 S - P 31 IMB

P 32 - P 32 B

Geniþlik

Derinlik

Yükseklik

Besleme gerilimi

Kumanda

Emiþ gücü

Motor gücü

Lamba gücü

Toplam güç

Sigorta

Hava çýkýþ borusu çapý

Net aðýrlýk

Brüt aðýrlýk

Renk

P 27 I P 27 B

598 mm

502 mm

Min 740 mm Max 1140 mm

220 - 240 V ~ 50 Hz

3 konum

500 m³/h

150 W

2x28 W

206 W

10 A

120 mm

11 kg

15 kg

Inox Beyaz

P 27 S P 31 IMB P 32 BP 32

698 mm

502 mm

Min 740 mm Max 1140 mm

220 - 240 V ~ 50 Hz

Siyah

3 konum

500 m³/h

150 W

2x28 W

206 W

10 A

120 mm

12.2 kg

15.2 kg

Inox

Min 740 mm Max 1140 mm

220 - 240 V ~ 50 Hz

Inox Beyaz

898 mm

502 mm

3 konum

500 m³/h

150 W

2x28W

206 W

10 A

120 mm

13.5 kg

17 kg

Davlumbazýnýzý iki türlü kullanabilirsiniz:

1. Baca baðlantýlý kullaným

Buharlar, davlumbaz üzerindeki baðlantý halkasýna tespit edilmiþ baca borusu vasýtasýyla
dýþarý atýlýr. Baca borusunun çapý baðlantý halkasýna eþit olmalýdýr. Yatay düzenlemelerde
havanýn odadan dýþarý kolayca çýkmasý için, borunun yukarýya doðru hafif eðimli
(yaklaþýk 10°) olmasý gerekmektedir.

Dikkat!
Davlumbazýnýzda karbon filtre takýlý ise, filtre çýkarýlmalýdýr.

Davlumbazýnýzýn alt yüzeyi ile
fýrýnýn/ocaðýn üst yüzeyi arasýndaki
yükseklik 65 cm’den az
olmamalýdýr.

598 -

9 - 8 86

8 9

Davlumbazýnýzý takacaðýnýz yeri
uygun hale getirmek için gerekli
bilgiler aþaðýda yer almaktadýr.

Davlumbaz setüstü ocaðýn tam
merkezine monte edilmelidir. Setüstü
ocak ile davlumbazýn altý arasýndaki
mesafe en az 650 mm olmalýdýr.
Davlumbazýn montajý için þu þekilde
hareket ediniz:

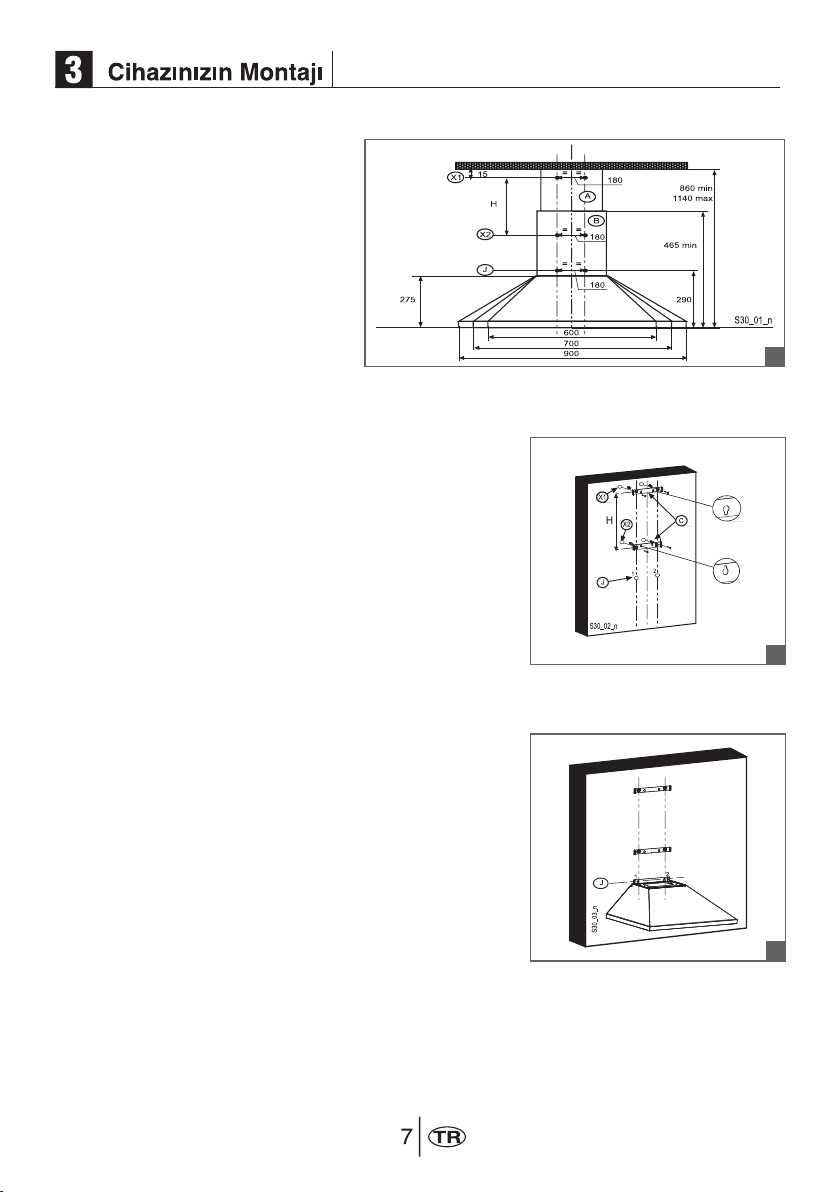

1. Þekil 1’deki ölçülere uyarak 6 adet 8 mm çapýnda
delik açýnýz (X1-X2-J).

1130

735

1

2. Muhtelif parçalarýn montajlarýnda cihaz donanýmýndaki

vidalarý ve dübelleri kullanýnýz.

3. Braketleri C (þekil 2) duvardaki deliklere X1-X2
tesbit ediniz.

4. Davlumbazý duvardaki dýþ deliklere J1 ve J2 tesbit
ediniz (þekil 3)

2

3

7. BACA BAÐLANTILI ya da DAHÝLÝ DOLAÞIM
(KARBON FÝLTRELÝ KULLANIM) MONTAJI

a) Baca baðlantýlý kullaným:

Baca baðlantýlý model montajýnda Davlumbazý
çýkýþ borusuna seçimi montöre kalmýþ sert ya da
esnek 150 veya 120 mm çapýnda bir boru ile
baðlayýnýz.

• 120 mm çapýnda boru ile baðlamak istiyorsanýz
baca adaptörünü Davlumbaz Gövdesi Çýkýþýna
takýnýz.

• Boruyu uygun kelepçelerle tesbit ediniz. Bu
malzeme donanýmda verilmemiþtir.

• Varsa Aktif Karbonlu Koku Filtrelerini çýkarýnýz.

b) Dahili dolaþým (Karbon filtreli kullaným)

(opsiyonel)

• Filtre rakorunu H takýnýz (þekil 6).

• aktif karbonlu filtreleri L (þekil 7) saat yönünde
yaklaþýk 10° derece) döndürüp klik sesi duyunca
takýldýklarýný anlayýnýz. Sökerken bu iþlemleri tersine
yapýnýz.

8. Baca montajý

• Üst bacayý A (þekil 8) braketlere C (þekil 2/þekil 8)

donanýmdaki 4 adet 2,9 mm.lik vidayý kullanarak
sabitleyiniz. Tesbit vidalarý arasýndaki X1 - X2 mesafesi
üst bacanýn boyuna H göre belirlenir.

• Ön cepheden, yan taraflarý hafifçe açýp davlumbaza
geçirmek suretiyle alt bacayý B (þekil 9) monte ediniz
(þekil 9)

• Baca ve davlumbaz montajý tamamlandýktan sonra
alüminyum filtreleri sökerek gövde arka sacý üzerindeki
Y deliklerinden 2 adet 8 mm.lik delik delerek dübelleri
çakýnýz. Vida seti ile verilen 2 adet pul ile vidalarý kullanarak
gövdeyi duvara sabitleyiniz.

6

7

8

9

Lambanýn deðiþtirilmesi

Davlumbazýnýzda 2 adet 28 W lamba kullanýlmaktadýr. Lambayý deðiþtirmek için önce
ürünün fiþini prizden çekin, veya þalteri kapatýn veya davlumbazý besleyen sigortayý
gevþetin, kapatýn.

1. Lamba sperlik camý sað ve solunda
bulunan pimlerden (Resim 7) birini ince
uçlu tornavida ile ürüne zarar vermeden
sökünüz.

2. Sperlik camýný, pimi söktüðünüz tarafa
doðru kaydýrýp yuvasýndan çýkarýnýz.

3. Lambalarý deðiþtiriniz.

4. Camý ve pimi tekrar yerine takýnýz.

NOT: Lambalarý Yetkili Servislerden temin

(Resim 7)

edebilirsiniz.

Eðer nakliye ihtiyacýnýz olursa;

Orijinal ambalajýný saklayýnýz. Orjinal ambalajý ile taþýyýnýz, ambalaj üzerindeki
taþýma iþaretlerine uyunuz.

Orijinal ambalajý yok ise;

Davlumbazýn üzerine aðýrlýk koymayýnýz.
Dýþ yüzeyi darbelerden koruyunuz.
Ürünü hasar görmeyecek þekilde paketleyerek taþýyýnýz.

Arçelik t a r a f ý n d a n v e r i l e n bu g a r a n t i , D a v l u m b a z ’ ý n normalin d ýþýnda k ullanýlmasýndan
doðacak a r ý z a l a r ý n g i d e r i l m e s i n i kapsamadýðý g ibi, a þaðýdaki d ur u m l a r da g a r a n t i
dýþýdýr:

P 27 I /
P 31 IMB / P 32 B /
