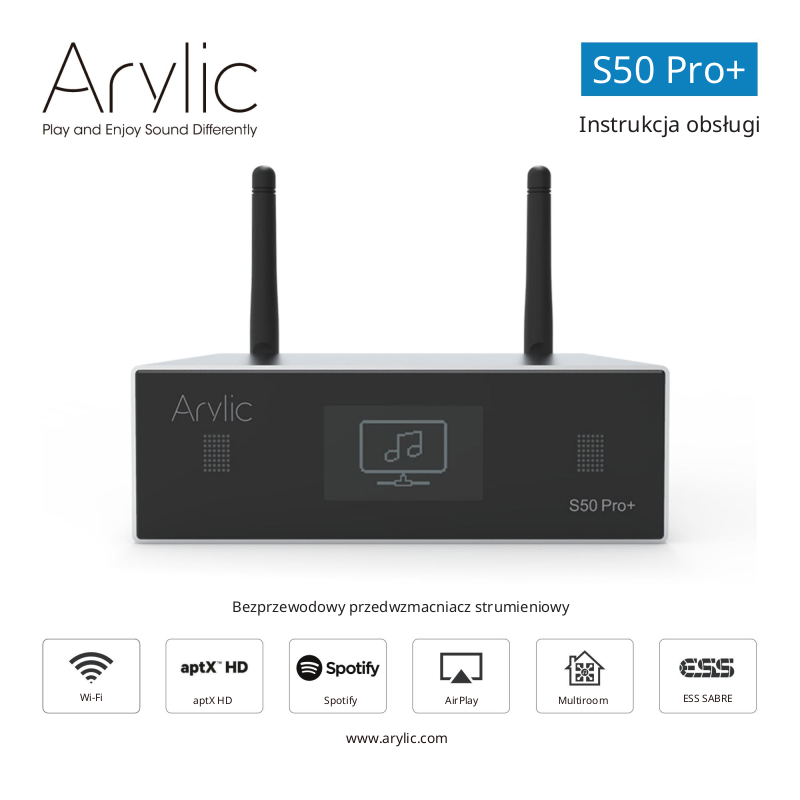

Page 1
Bezprzewodowy przedwzmacniacz strumieniowy
S50 Pro+
Instrukcja obsługi
Wi-Fi
aptX HD
www.arylic.com
AirPlaySpotify
Multiroom
ESS SABRE
Page 2
Spis treści
1. Wstęp - 1
2. Zawartość zestawu - 1
3. Główne cechy - 2
4 . Specyfikacja - 3
5 . Interfejs - 4
6. Pilot zdalnego sterowania - 5
7 . Schemat połączeń - 6
8. Obsługa urządzenia - 6
8.1 Pobieranie aplikacji - 6
8.2 Połączenia - 7
8.2.1 Opcja 1 - Połączenie przez aplikację - 7
8.2.2 Opcja 2 - Połączenie przez LAN - 8
8.2.3 Opcja 3 - parowanie Bluetooth - 8
8.3 Funkcje aplikacji - 9
8.3.1 Ustawienia urządzenia - 9
8.3. 2 Odtwarzanie muzyki z pamięci lokalnej - 9
8.3.3 Odtwarzanie muzyki z NAS - 10
8.3.4 Odtwarzanie w trybie line in - 10
8.3.5 Odtwarzanie w trybie optycznym - 10
8.3.6 Odtwarzanie w trybie Bluetooth - 11
8.4 Usługi transmisji strumieniowej - 11
8.4.1 Spotify - 12
8.4.2 AirPlay - 12
8.4.3 Qplay - 13
8.5 Multiroom i Multizone - 13
8.6 Kanał lewy i prawy - 14
8.7 Ustawienia wstępne - 14
8. 8 Zmiana trybu źródła - 14
8 . 9 Przywracanie ustawień fabrycznych - 14
8.10 Aktualizacja oprogramowania - 15
9 . Odtwarzanie na PC - 15
9.1 Odtwarzanie muzyki z iTunes na komputerach Mac i PC z systemem Windows - 15
9 . 2 Odtwarzanie muzyki z komputera z systemem Windows przez Foobar2000 - 16
Często zadawane pytania - 19
Page 3
1. Wstęp
S50 Pro+ to wysokiej klasy przedwzmacniacz do strumieniowego przesyłania dźwięku z łącznością sieciową i Bluetooth aptX HD.
Zastosowanie S50 Pro+ do obecnego systemu stereo umożliwi Ci strumieniowe przesyłanie muzyki z urządzenia s
USB, NAS lub serwisów streamingow
AirPlay, Bluetooth lub inn
Cirrus Logic ADC
Twojego domowego systemu audio możesz stworzyć bezprzewodowy system multiroom lub wielostrefowy system audio dla całego domu,
daje zupełnie nowe, wspaniałe wrażenia podczas o
który
ych
zostało
zaimplementowan
kompatybiln
, takich jak Spotify, Tidal czy Qobuz w wysokiej rozdzielczości dzięki aplikacji 4STREAM,
ych
ych
aplikacji innych firm. Wiele komponentów sprzętowych Hi-Fi, takich jak ESS9023 DAC,
ych
w celu uzyskania doskonałej jakości dźwięku. Dodając więcej jednostek do
i
dtwarzania
pozwala
cieszenć się muzyką
na nowo
.
mart
,
2. Zawartość zestawu
Jednostka główna x1
Zasilacz x1
Instrukcja obsługi x1
Antena (3dB) x2
1
Kabel 2-2RCA x1
Kabel 2-1RCA x1
Pilot x1
Page 4
3. Główne cechy
5.0 do 15 metrów.
- Strumieniowe przesyłanie muzyki przez sieć bez ograniczenia odległości lub Bluetooth
- Bluetooth 5.0 aptX HD dla muzyki o prawdziwie wysokiej rozdzielczości.
- Obsługiwane protokoły strumieniowe Spotify Connect, Airplay, Qplay, DLNA, UPnP.
- Obsługa źródła strumieniowego z usług online, pamięci urządzenia inteligentnego, pendrive'a USB, NAS, Bluetooth
- Strumieniowanie multiroom i multizone przez wiele jednostek podłączonych w tej samej sieci.
- Wszystkie źródła muzyki mogą być przesyłane strumieniowo zsynchronizowane z innymi modelami od nas.
- Kompatybilność z Airplay, Spotify Connect, Qplay, DLNA, UPnP i aplikacjami innych firm.
- Obsługa strumieniowego przesyłania muzyki w wysokiej jakości, dekodowanie z częstotliwością próbkowania do 24 bitów, 192 kHz.
a
- Koncentryczne i optyczne cyfrowe wyjści
- Spotify, Deezer, Tidal, Qobuz, iHeartRadio, TuneIn, Napster, wiele usług przesyłania strumieniowego online zintegrowanych z aplikacją.
- Dostępna bezpłatna aplikacja na iOS i Androida.
- Bezpłatna globalna aktualizacja online nowych funkcji.
- W pełni funkcjonalny pilot zdalnego sterowania do użytku bez telefonu komórkowego.
- Wejścia cyfrowe i analogowe dla większej liczby możliwych zewnętrznych wejść audio.
- Wyjście subwoofera dla zewnętrznego aktywnego subwoofera.
- Panel wyświetlacza OLED do wyświetlania informacji.
- Regulacja EQ za pomocą aplikacji lub pilota.
- Dostępna jest zaprogramowana lista odtwarzania i przyciski
- iTunes współpracuje z przesyłaniem strumieniowym na PC.
audio.
skrótów
na pilocie do odtwarzania jednym przyciskiem.
i line in.
2
Page 5
4. Specyfikacja
Łączność
Sieć bezprzewodowa
Ethernet
Bluetooth
Host USB
Pasmo przenoszenia
Wyjście cyfrowe
Wyjście analogowe
Wejście audio
Zasilacz
Dekodowanie
Format muzyczny
SNR
THD
Obsługa zdalna
LED
Panel wyświetlacza
Wymiary
Waga
IEEE802.11 b/g/n 2.4G, red WiFi 2,4G 2412-2472MHz RFmax 16.80dBm (47,86mW)
Pojedynczy 10/100M RJ45
5.0 Qualcomm aptX-HD, red BT 5.0 BLE 2402-2480MHz RFmax 4,71dBm (2.96mW),
red BT 5.0 EDR 2402-2480MHz RFmax 5.40dBm (3,47mW)
nie
Odtwarza
FLAC/MP3/AAC/AAC+/ALAC/APE/WAV
muzyki z pendrive'a USB
20Hz do 20kHz
Wyjście koncentryczne
Wyjście optyczne
1x RCA, 1x Subwoofer
1x RCA, 1x Wejście optyczne
12V/1A
Do 24bit/192kHz
110dB
0,03%
Pilot na podczerwień
CZERWONY-tryb gotowości
Informacje o stanie
12x11,3x3,7 CM (4,72x4,45x1,46 cala)
0,4 kg (0,88 funta)
3
Page 6
5. Interfejs
LED: pokazuje stan urządzenia.
Panel wyświetlacza: wyświetlanie informacji o stanie.
Odbiornik IR: do zdalnego sterowania.
rigger
: wyjście wyzwalacza 12 V do użytku z innym urządzeniem.
T
Reset: krótkie naciśnięcie resetuje Wi-Fi urządzenia, długie naciśnięcie przywraca urządzenie do ustawień fabrycznych (działa tylko w trybie Wi-Fi),
zmie
na tryb Wi-Fi, gdy urządzenie jest w trybie Bluetooth lub w trybie wejścia liniowego.
nia
Antena Bluetooth: zewnętrzna antena Bluetooth dla lepszej siły sygnału Bluetooth.
.
Wejście liniowe: dla zewnętrznych źródeł dźwięku z telewizora, odtwarzacza CD i
Wyjście Sub: do podłączenia aktywnego subwoofera.
Wejście OPTYCZNE: dla cyfrowego źródła wejściowego.
Wyjście liniowe: do zapewnienia analogowego dźwięku innym urządzeniom.
Wyjście koncentryczne: zapewnia cyfrowe wyjście audio do wzmacniaczy.
OPTYCZNE: cyfrowe wyjście audio.
LAN: Połączenie przewodowe z routerem.
USB Host: do podłączenia pendrive'a USB (maksymalnie 1024 p
Antena WiFi: zewnętrzna antena WiFi dla lepszej siły sygnału.
Wejście DC: wejście DC 12V/1A.
liki
).
tp
4
Page 7

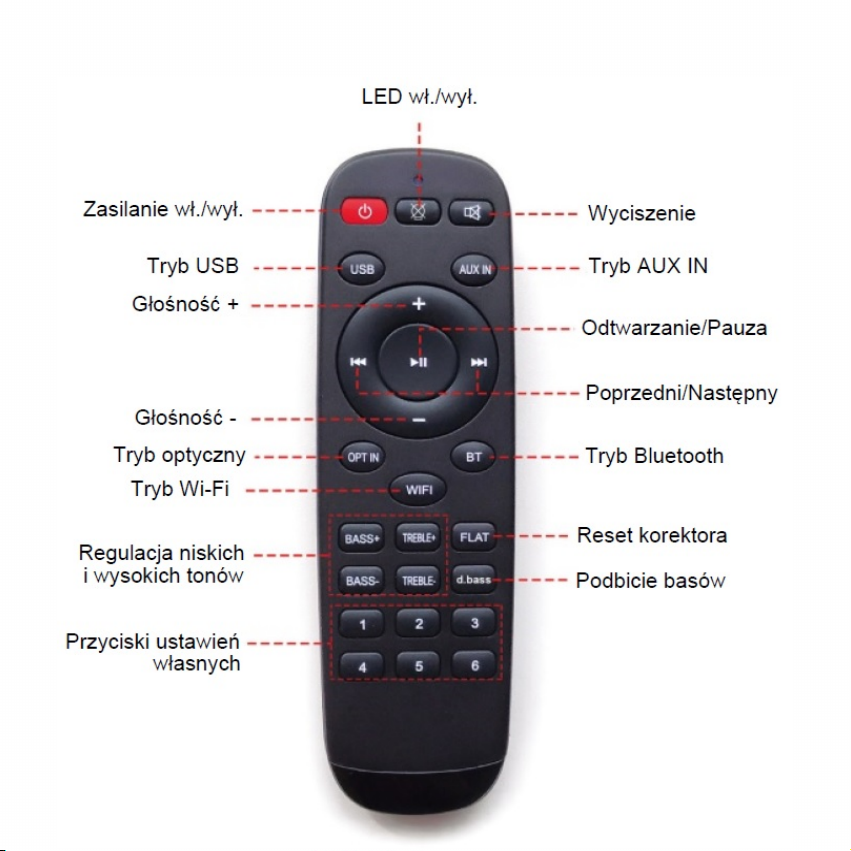

6. Pilot zdalnego sterowania
5
Page 8
7. Schemat połączeń
Smartfon Smart Tablet
Komputer z Windows
iMAC
Urządzenie analogowe
Wyjście audio RCA
Aktywny subwoofer
RCA
Dźwięk urządzenia cyfrowego
Wyjście optyczne
Urządzenie analogowe
Wejście audio RCA
Dźwięk urządzenia cyfrowego
Wejście koncentryczne/optyczne
Smartfon Smart Tablet
Komputer z Windows
iMAC
Połączenie BT
Obsługa urządzenia
8.
Router
Ethernet RJ 45 łączy
się z siecią
Internet
endrive
P
Wi-Fi
Zasilanie
USB
Połączenie Wi-Fi
8.1 Pobieranie aplikacji
Pobierz aplikację 4STREAM z App Store dla urządzeń z systemem iOS oraz ze sklepu Google Play dla urządzeń z
systemem Android.
Aplikacja obsługuje języki angielski, hiszpański, francuski, niemiecki, włoski, portugalski, koreański, uproszczony chiński,
tradycyjny chiński i japoński.
6
Page 9
8.2 Połączeni
a

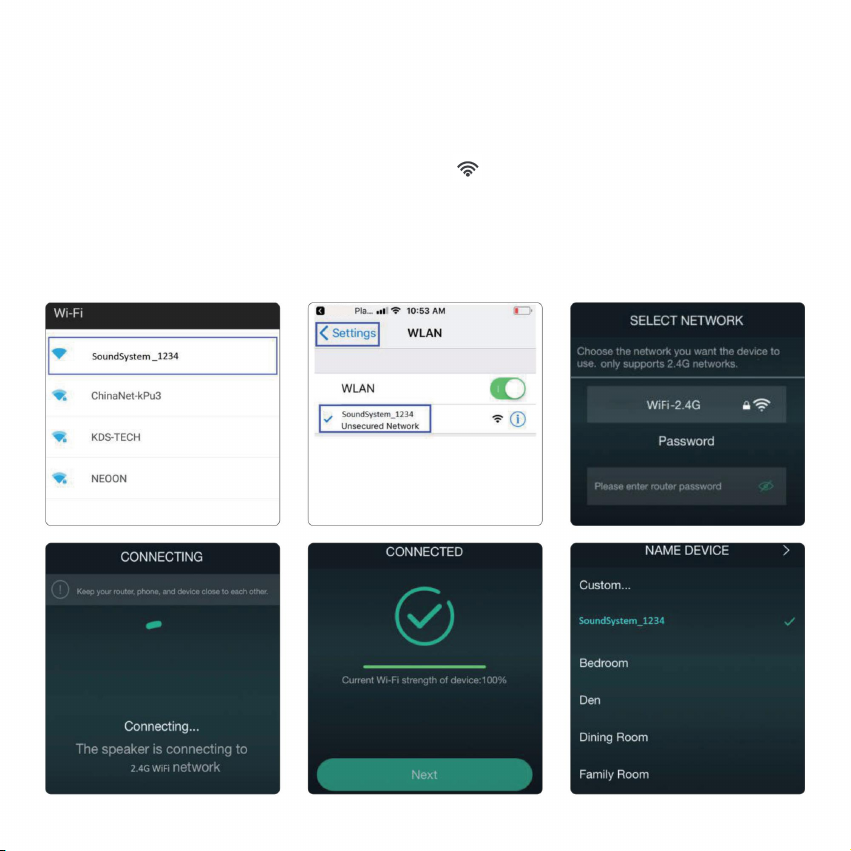

8.2.1 Opcja 1 - Połączenie przez aplikację
1. Włącz urządzenie.
2. Podłącz swoje urządzenia mobilne do sieci.
3. Przejdź do ustawień WLAN urządzenia mobilnego> Podłącz
urządzenie mobilne do hotspotu SoundSystem_xxxx zobaczysz logo WiFi
Naciśnij krótko przycisk resetowania, jeśli hotspot nie został odnaleziony
4. Otwórz aplikację 4STREAM, postępuj zgodnie z instrukcjami
.
.
5. Wybierz sieć 2.4G (pojawi się tylko sieć 2.4G), wprowadź hasło routera> poczekaj na skonfigurowanie urządzenia.
*W przypadku wielu urządzeń podłączonych do tego samego routera hasło routera zostanie zapisane.
7
Page 10

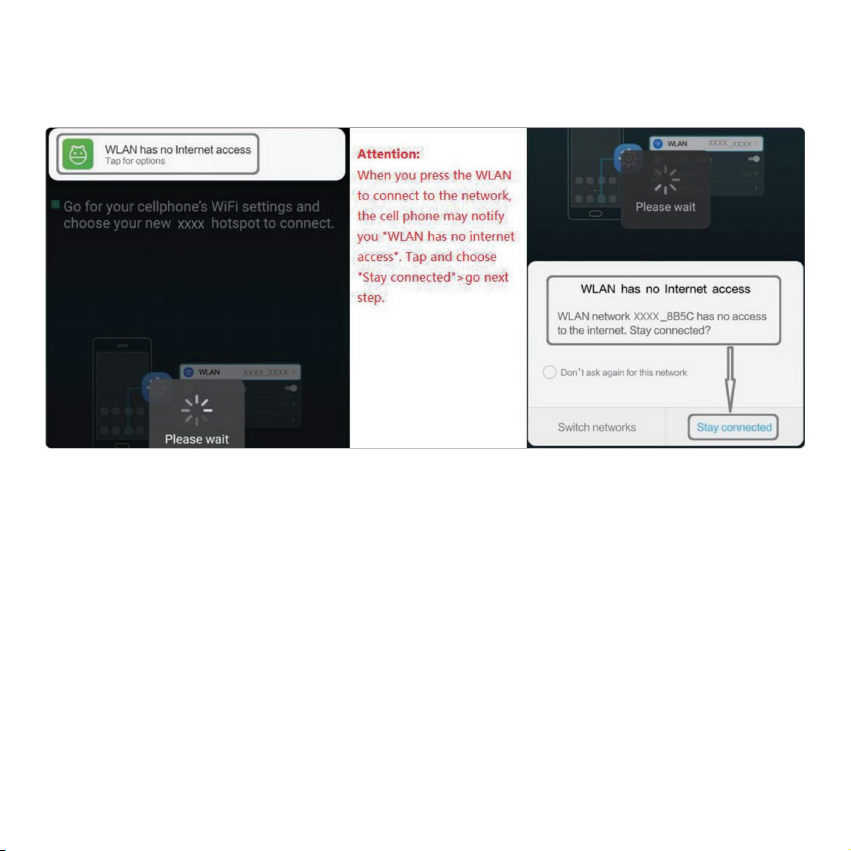

*Uwaga dla użytkowników Androida.
Telefony komórkowe różnych marek mogą prosić o zezwolenie na korzystanie z sieci WiFi SoundSystem. Wybierz opcję Tak, jeśli nie
, możesz nie być w stanie pomyślnie skonfigurować.
jej
8.2.2 Opcja 2 - Połączenie przez LAN
1.
Podłącz kabel przewodowy do RJ45 Ethernet, urządzenie pojawi się w aplikacji za około 10 sekund.
(Uwaga: telefon komórkowy i urządzenie muszą znajdować się w tej samej sieci)
wybierzesz
8.2.3 Opcja 3 - Parowanie Bluetooth
1 . Otwórz aplikację 4STREAM.
2. Wybierz tryb Bluetooth na dole strony źródła muzyki aplikacji 4STREAM.
(Aby aktywować Bluetooth)
3. Otwórz Bluetooth w urządzeniu mobilnym.
4. Sparuj z urządzeniem Bluetooth „SoundSystem”.
8
Page 11

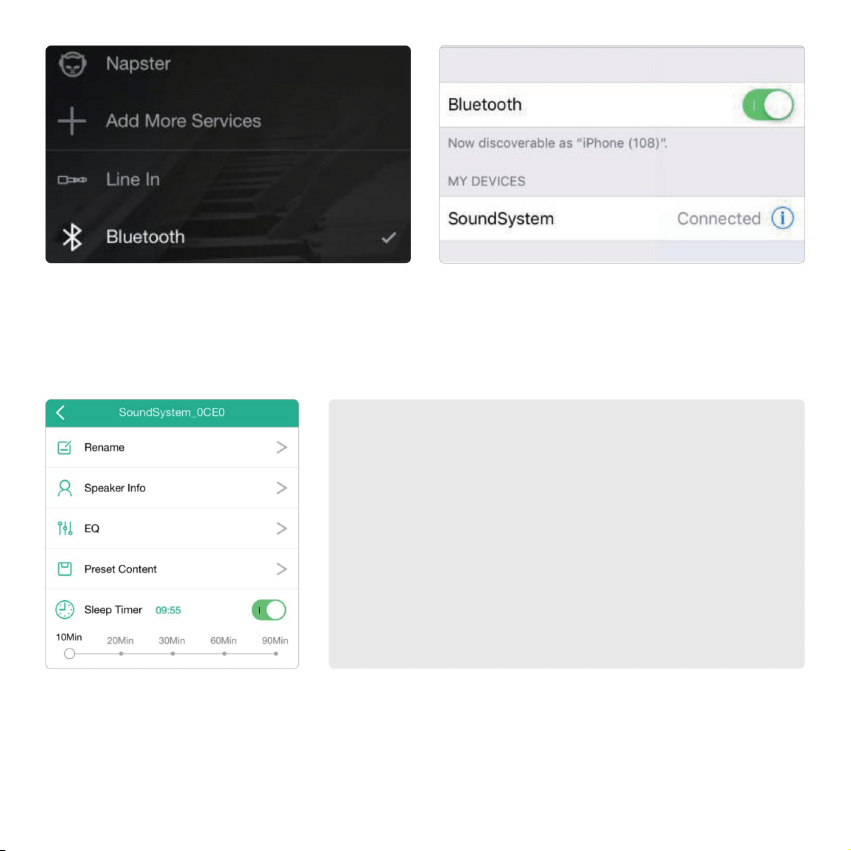

8.3 Funkcje aplikacji
8.3.1 Ustawienia urządzenia
Rename
: aby dostosować nazwę urządzenia
Speaker Info
jak Mac ID, urządzenie, IP, SSID itp.
EQ: otw

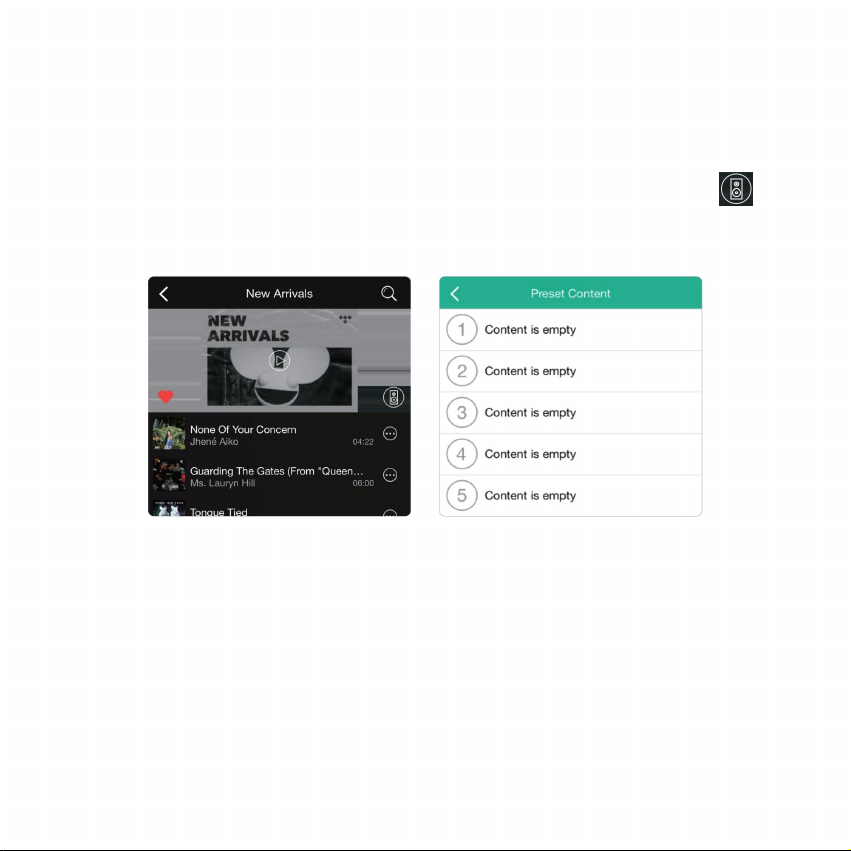

Preset content: tutaj zobaczysz wszystkie ustawienia wstępne
leep Timer
S

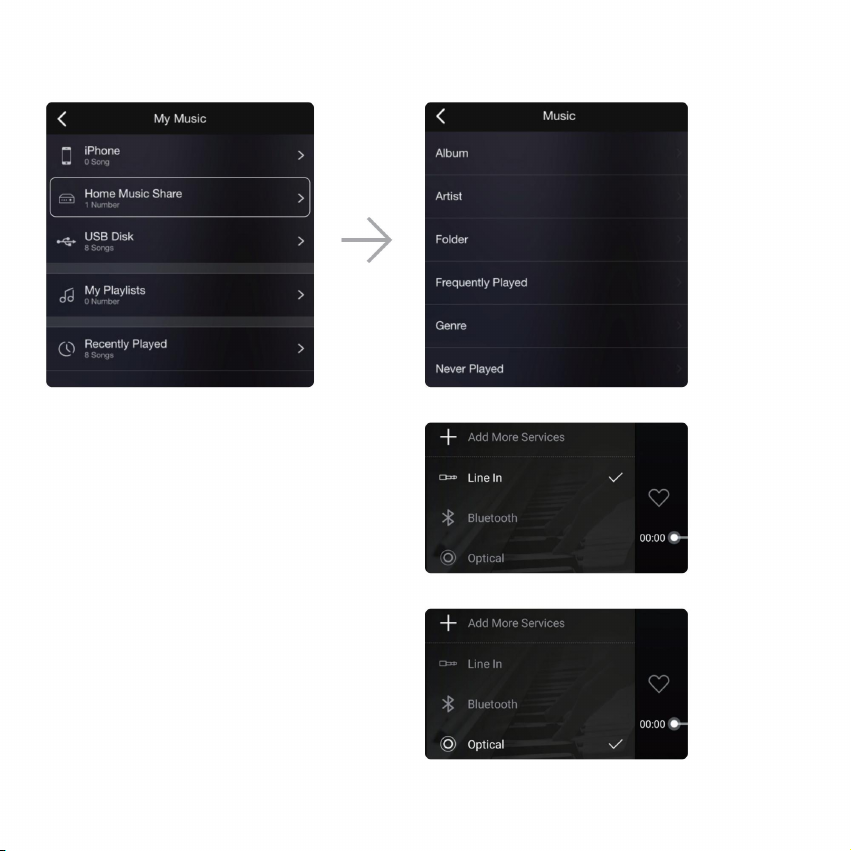

8.3.2 Odtwarzanie muzyki z pamięci lokalnej
-Kliknij „Moja muzyka” w aplikacji i wybierz tam gotową muzykę. UWAGI: urządzenia z systemem iOS zablokowały dostęp do biblioteki iTunes.
: zobaczysz informacje o urządzeniu
órz
, aby kontrolować bas i tony wysokie urządzenia
: odliczanie do zatrzymania muzyki
9
Page 12
8.3.3 Odtwarzanie muzyki z NAS
Należy pamiętać, że nasz system obsługuje tylko NAS z funkcją DLNA.
8.3.4 Odtwarzanie w trybie line in
- Podłącz kable RCA do telewizora lub innego
źródła dźwięku.
- Wybierz tryb linie in w aplikacji lub na pilocie.
8.3.5 Odtwarzanie w trybie optycznym
- Podłącz kabel optyczny do źródła dźwięku.
- Wybierz tryb optyczny w aplikacji lub na pilocie.
10
Page 13
8.3.6 Odtwarzanie w trybie Bluetooth
- Wybierz tryb Bluetooth w aplikacji lub pilocie, dioda LED zmieni
kolor na niebieski.
- Otwórz Bluetooth w telefonie komórkowym/tablecie.
- Sparuj urządzenie Bluetooth (SoundSystem) i odtwarzaj muzykę.
8.4 Usługi transmisji strumieniowej
Aby korzystać z usług transmisji strumieniowej online, iHeartRadio, Spotify, Tidal, Qobuz i Deezer mogą wymagać
zarejestrowania konta na platformie dostawcy usług.
11
Page 14

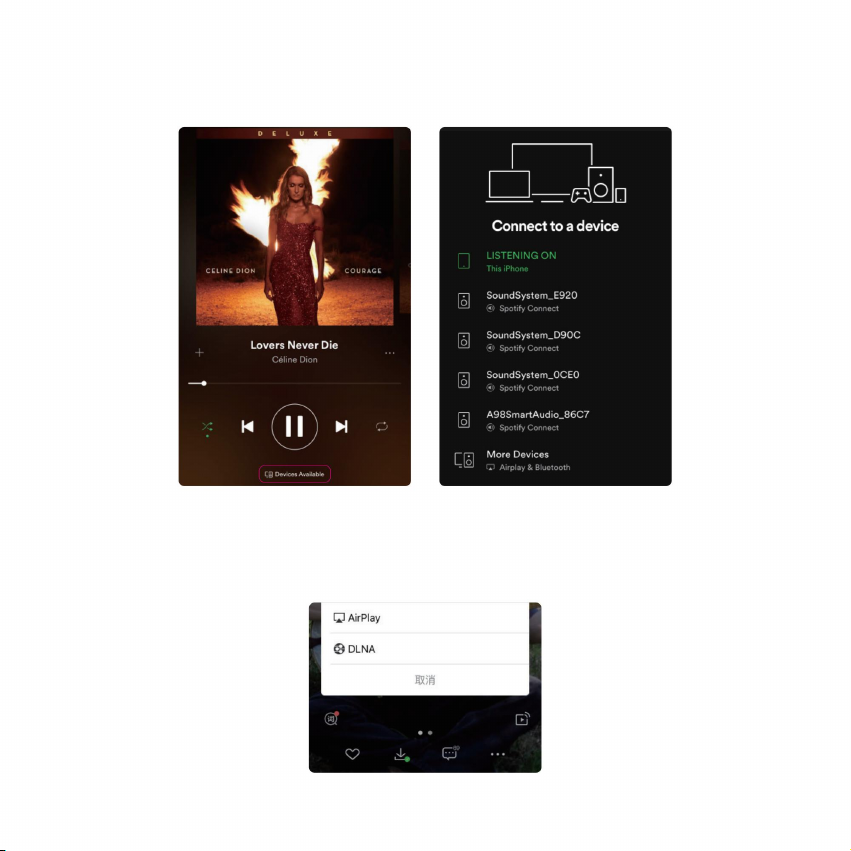

8.4.1 Spotify
Aby korzystać ze Spotify, musisz posiadać konto Spotify premium.
Znajdź urządzenie na liście urządzeń w aplikacji Spotify i wybierz urządzenie, na którym chcesz odtwarzać muzykę.
8.4.2 AirPlay
Urządzenie obsługuje AirPlay. Możesz wybrać AirPlay, aby odtwarzać muzykę.
12
Page 15

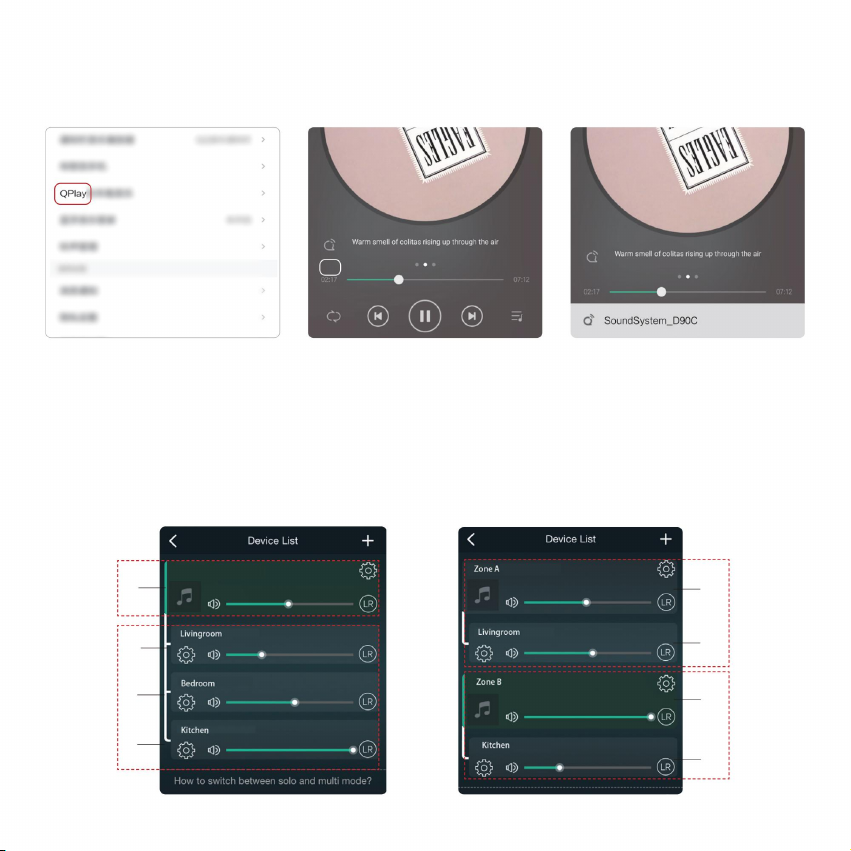

8.4.3 Qplay
Nasze urządzenia obsługują muzykę QQ za pomocą protokołu Qplay. Musisz włączyć Qplay w ustawieniach odtwarzacza muzyki QQ, a
następnie znaleźć urządzenie na liście Qplay.
8.5 Multiroom i Multizone
Użytkownicy mogą grupować multiroom i multizone w aplikacji. Na przykład możesz grupować urządzenia 1,2,3 i 4 razem
i odtwarzać tę samą muzykę zsynchronizowaną lub grupować urządzenia 1 i 2 jako strefę A i urządzenia 3 i 4 jako strefę B, oraz odtwarzać
inną muzykę w strefie A i strefie B.
Master
Slave
1
2
3
4
1
Strefa A
2
1
Strefa B
2
13
Page 16
8.6 Kanał lewy i prawy
Użytkownicy mogą wybrać prawy kanał, lewy kanał lub tryb stereo w aplikacji lub wybrać lewy kanał na urządzeniu A i prawy
kanał na urządzeniu B, a następnie zgrupować je i odtwarzać zsynchronizowane, aby uzyskać efekt stereo.
8.7 Ustawienie wstępne
Na pilocie znajduje się 6 przycisków, które użytkownicy mogą zaprogramować jako listy odtwarzania (tylko listy z ikoną głośnika )
w aplikacji, na przykład od 1 do 6, a następnie po naciśnięciu przycisku 1 na pilocie zostanie odtworzona zaprogramowana lista 1.
(Użytkownicy mogą zaprogramować 10 list odtwarzania w aplikacji, ale pilot może zapisać tylko od 1 do 6).
8.8 Zmiana trybu źródła
Metoda 1: zmiana w aplikacji

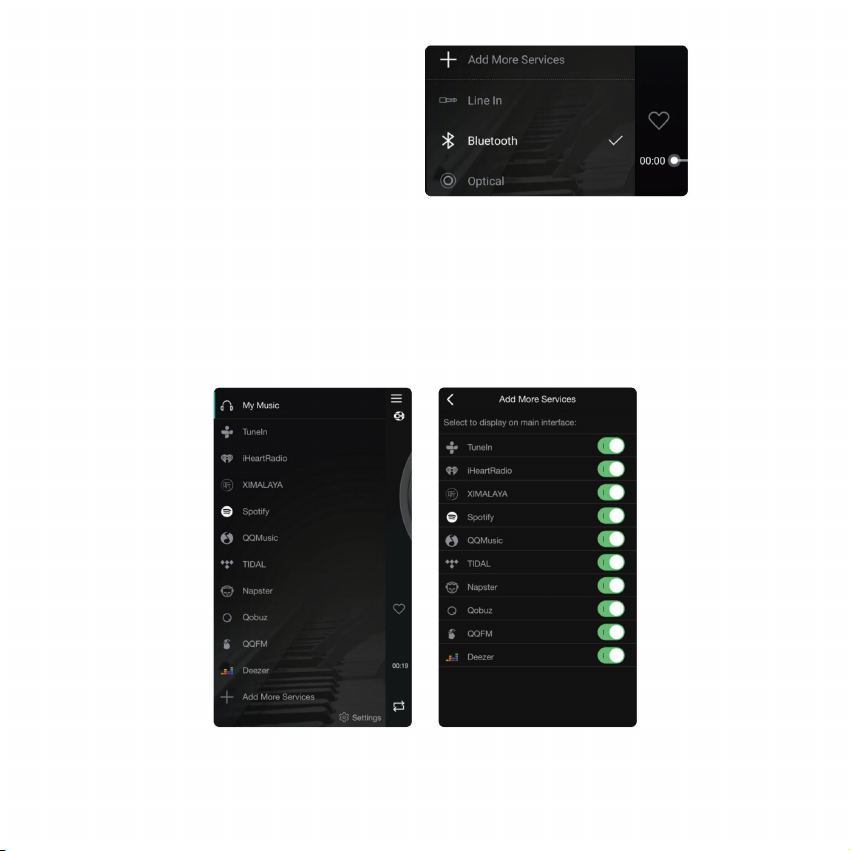

Użytkownicy mogą zmieniać tryb odtwarzania w aplikacji: WiFi, Bluetooth, wejście liniowe, wejście optyczne i USB.
Aby przejść z Bluetooth/wejścia liniowego/wejścia optycznego/USB na Wi-Fi, wystarczy wybrać usługi przesyłania strumieniowego online, takie
jak Tidal, Qobuz lub Spotify lub lokalną pamięć masową z telefonu komórkowego lub dowolną muzykę za pośrednictwem przesyłania
strumieniowego DLNA lub UPnP.
8.9 Przywracanie ustawień fabrycznych
Istnieją dwie metody przywrócenia urządzenia do ustawień fabrycznych.
Metoda 1- długie naciśnij przycisk resetowania na urządzeniu przez 8-10 sekund.

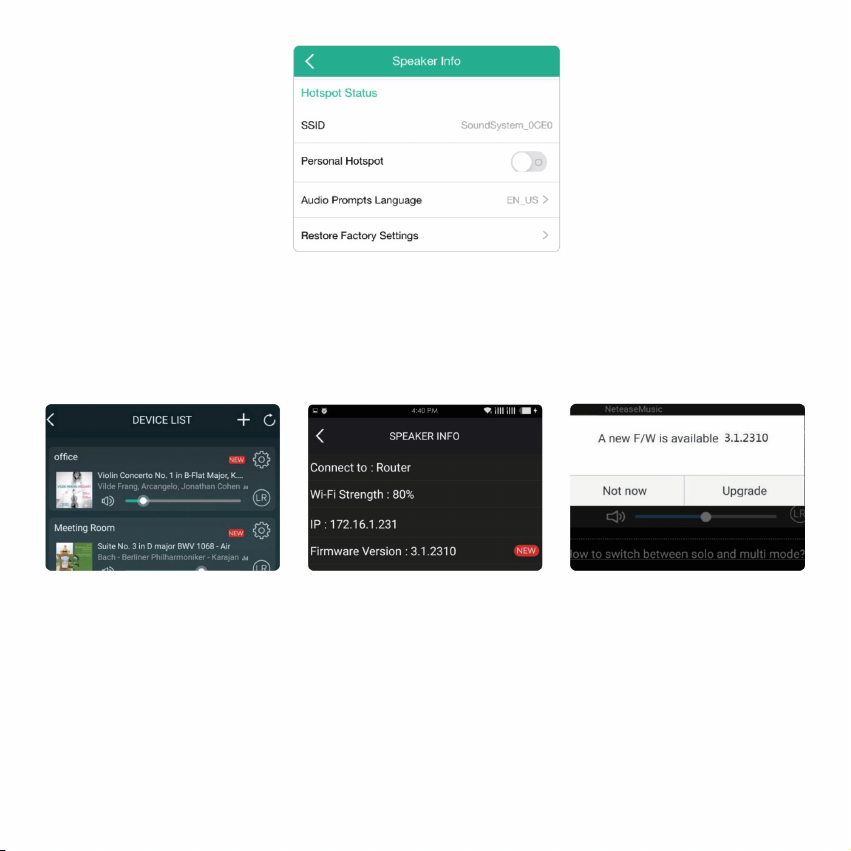

Metoda 2 - przejdź do „Ustawienia aplikacji – informacje o głośniku – przywróć ustawienia fabryczne”.
14
Page 17
8.10 Aktualizacja oprogramowania
Aplikacja powiadomi Cię, gdy pojawi się nowa wersja oprogramowania. Zaleca się aktualizowanie oprogramowania, gdy tylko jest to
możliwe, ponieważ może to nie tylko naprawić błędy lub poprawić bezpieczeństwo, ale także dodać nowe funkcje lub usługi.
9. Odtwarzanie na PC
Istnieje kilka narzędzi do odtwarzania muzyki z komputera

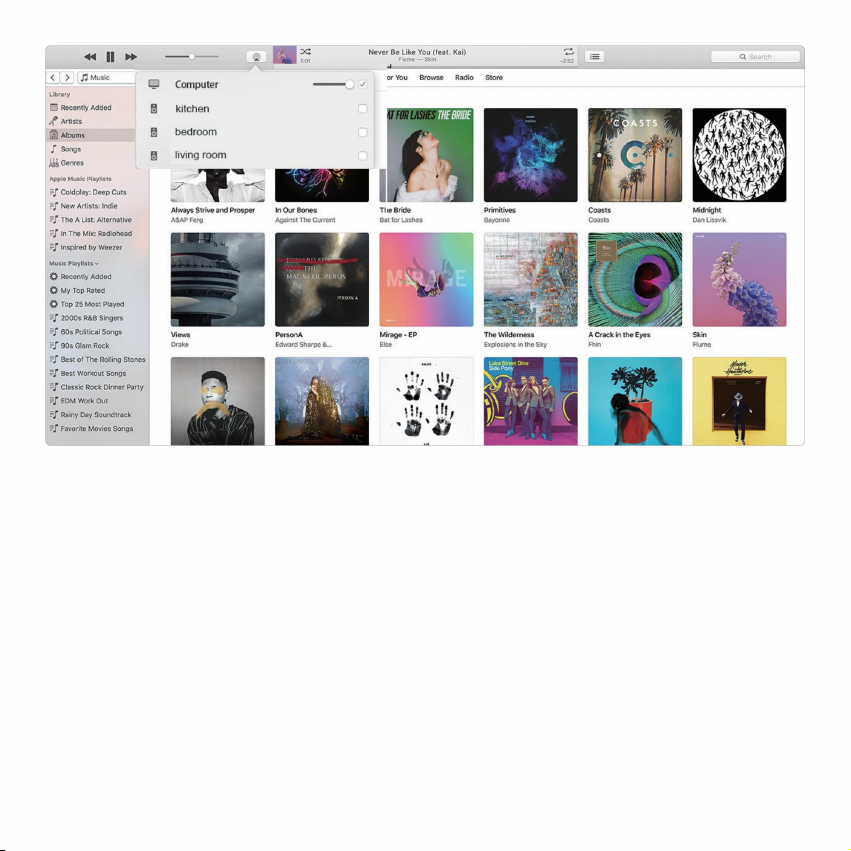

9.1 Odtwarzanie muzyki z iTunes na komputerach Mac i PC z systemem Windows
Nasze urządzenia mogą przesyłać strumieniowo źródła dźwięku z lokalnej pamięci masowej, biblioteki multimediów na komputerach Mac i PC
oraz usług online z iTunes. Użytkownicy mogą łatwo odtwarzać i przełączać muzykę, kontrolować głośność i wybierać urządzenia audio do
grupowania.
15
Page 18

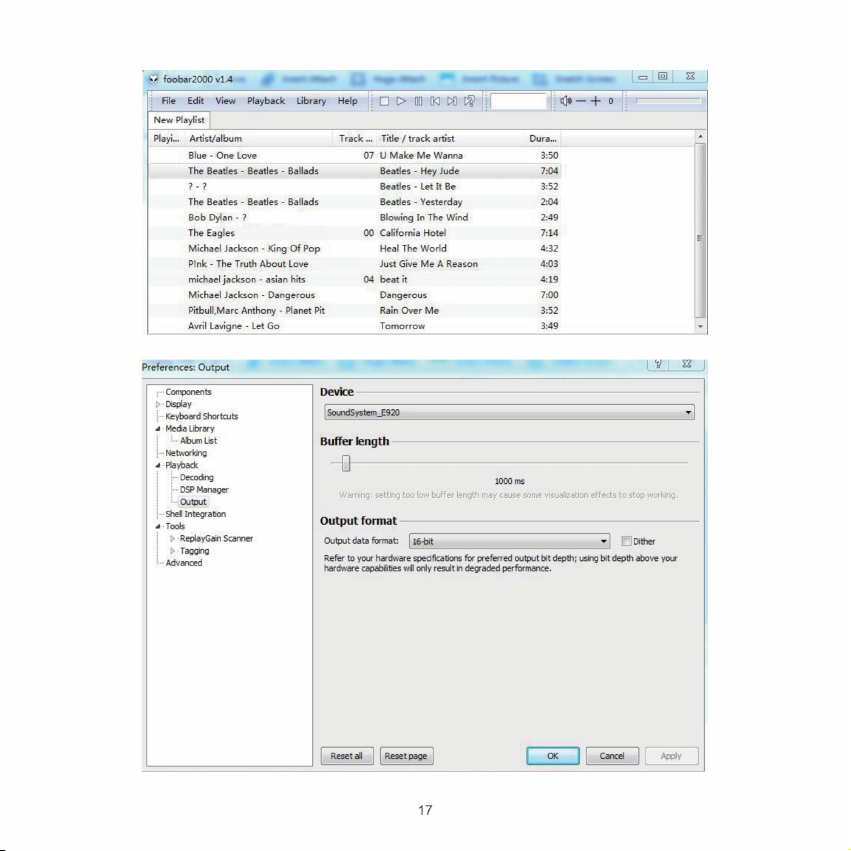

9.2 Odtwarzanie muzyki z komputera z systemem Windows przez Foobar2000
Nasze urządzenia obsługują protokół UPnP, a popularny foobar2000 umożliwia odtwarzanie muzyki z komputera z systemem Windows na
naszych urządzeniach. Postępuj zgodnie z poniższymi krokami:
1. Pobierz foobar2000 i zainstaluj go.
2. Zapoznaj się z dokumentacją dotyczącą dodawania komponentu UPnP w strefie pobierania na naszej stronie internetowej.
3. Skorzystaj z poniższego łącza, jak dodać komponent UPnP http://wiki.hydrogenaud.io/index. php?
title=Foobar2000:How_to_install_a_component
4. Uruchom ponownie foobar2000, następnie sprawdź: Library>configure>output>device, zobaczysz kolumnę PLAYER w opcji urządzenia.
5. Wybierz urządzenie do odtwarzania muzyki.
16
Page 19
Page 20
Zeskanuj kody QR poniżej, aby uzyskać więcej informacji
Aplikacja 4STREAM
Facebook: arylikmewww.arylic.com
Wsparcie i serwis: [email protected]
18
YouTube:Arylic
Page 21
FAQ
P: Czy urządzenia
O: Tak. Obsługują one airplay i aplikacje innych firm, takie jak BubbleUPNP...
P: Ile stref można zgrupować w jednym systemie?
O: 12 pokoi to maksimum, podczas gdy zalecane jest 8 stref.
P: Jaką odległość może pokonać mój bezprzewodowy system audio?
O: Po podłączeniu systemu do routera Wi-Fi możesz przesyłać strumieniowo muzykę wszędzie tam, gdzie jest sygnał Wi-Fi.
P: Czy urządzenie może odtwarzać muzykę w wysokiej rozdzielczości?
O: Tak. Nasze urządzenia mogą odtwarzać APE i FLAC w normalnym zakresie przepływności. Obsługują również dekodowanie plików muzycznych
24bit/192kHz.
P: Ile języków
O: Nasze urządzenia automatycznie wykryją język Twojego urządzenia mobilnego i zmienią go automatycznie. Obecnie obsługujemy język angielski,
francuski, niemiecki, hiszpański, chiński, portugalski, koreański i japoński, a
Arylic
obsługują aplikacje Airplay i DLNA innych firm?
obsługuje?
urządzenie
więcej wkrótce.
P: Jakie internetowe usługi muzyczne s
Odp.: Spotify, Deezer, Quboz, Tidal, iHeartRadio, TuneIn, Napster i inne, więcej w
P: Czy mogę odtwarzać lokalną muzykę?
O: Tak. Możesz odtwarzać muzykę z „MOJA MUZYKA” w aplikacji z lokalnych urządzeń pamięci, takich jak
pamięć urządzenia mobilnego, pendrive'y USB i
P : czy urządzenie może współpracować z urządzeniami z systemem Windows?
O: Aplikacja Windows nie jest obecnie dostępna, ale na komputerze z systemem Windows użytkownicy mogą korzystać z iTunes, Foobar2000 i Spotify
connect.
P: Czy wszystkie źródła muzyki mogą być odtwarzane w trybie multiroom?
Odp.: tak, strumieniowe przesyłanie muzyki online, wejście liniowe i Bluetooth mogą odtwarzać tryb multiroom.
P: Czy urządzenie obsługuje Asystenta Google lub Alexę?
Odp.: nasze urządzenia nie obsługują Alexy, ale dzięki Bluetooth nasze urządzenie może współpracować z Asystentem Google.
ą obsługiwane
?
serwery
NAS.
krótce
.
19
Page 22
Page 23
Loading...
