ARTILLECT-secret 2
Инструкция по установке и эксплуатации
ARTILLECT-secret-2 значительно повышает уровень охраны автомобиля. Секретность обеспечивается использованием мини платы, которая
прячется в жгут штатной проводки автомобиля и управляется цифровым кодированным сигналом по одному проводу. Ключ управления
“Dallas” обеспечивает секретность 280 триллионов комбинаций. Дополнительные выходы позволяют подключать реле управления капотным
замком. Светодиодная и звуковая индикация позволяют владельцу контролировать состояние системы. Благодаря энергонезависимой
памяти, система помнит свое состояние и при отключении электропитания.
ПОДКЛЮЧЕНИЕ
Подключить ARTILLECT-SECRET 2 в соответствии со схемой (гнездо считывателя и светодиод устанавить в удобном для пользователя
месте). К зеленому, синиму и феолетовому проводам необходимо подключить стандартные автомобильные 40А реле. Вывод “дверь”
желательно подключить к двери водителя, а остальные двери подключить через развязывающий диод. Корпус считывателя подключается к
минусовому проводу. Светодиодный индикатор и звуковой излучатель могут использоваться, как совместно, так и по отдельности.
В случае подключения капотного замка, неоходимо установить предохранитель 10 А на провод питания +12в. Длительность импульса
закрывания и открывания замка капота 1 секунда.
Если по какой-либо причине вход “ДВЕРЬ” не будет подключен, то его следует подключить к корпусу автомобиля.
ЭКСПЛУАТАЦИЯ
При включенном зажигании коснуться ключом–таблеткой гнезда считывателя. При этом светодиод загорится, а звуковой излучатель подаст
два коротких сигнала указывая, что блокировка двигателя отключена и можно заводить двигатель, капотный замок откроется.
В режим охраны устройство переходит автоматически, через 20 секунд после выключения зажигания и последующего открывания двери
водителя, при этом капотный замок закроется, а светодиод погаснет. Если до истечения этого времени зажигание будет повторно включено,
то устройство останется в состоянии снятия с охраны.
Если водительская дверь не подключена, то переход в режим охраны производится через двадцать секунд после выключения зажигания.
СЕРВИСНЫЙ РЕЖИМ
Открыть дверь водителя, выключить зажигание коснуться ключом–таблеткой гнезда считывателя и удерживать в течении пяти секунд. При
этом светодиод мигнет один раз, а звуковой излучатель подаст один звуковой сигнал указывая, что система перешла в “сервисный режим”.
В “сервисном режиме” при каждом включении зажигания загорается светодиод, звучит короткий звуковой сигнал и производится
открывание копотного замка. При выключениии зажигания светодиод сразу гаснет, при этом капотный замок не закрывается.
Для выхода из сервисного режима необходимо при выключенном зажигании коснуться ключем считывателя и удерживать его в течении
пяти секунд, система подтвердит выход двумя звуковыми и двумя световыми сигналами.

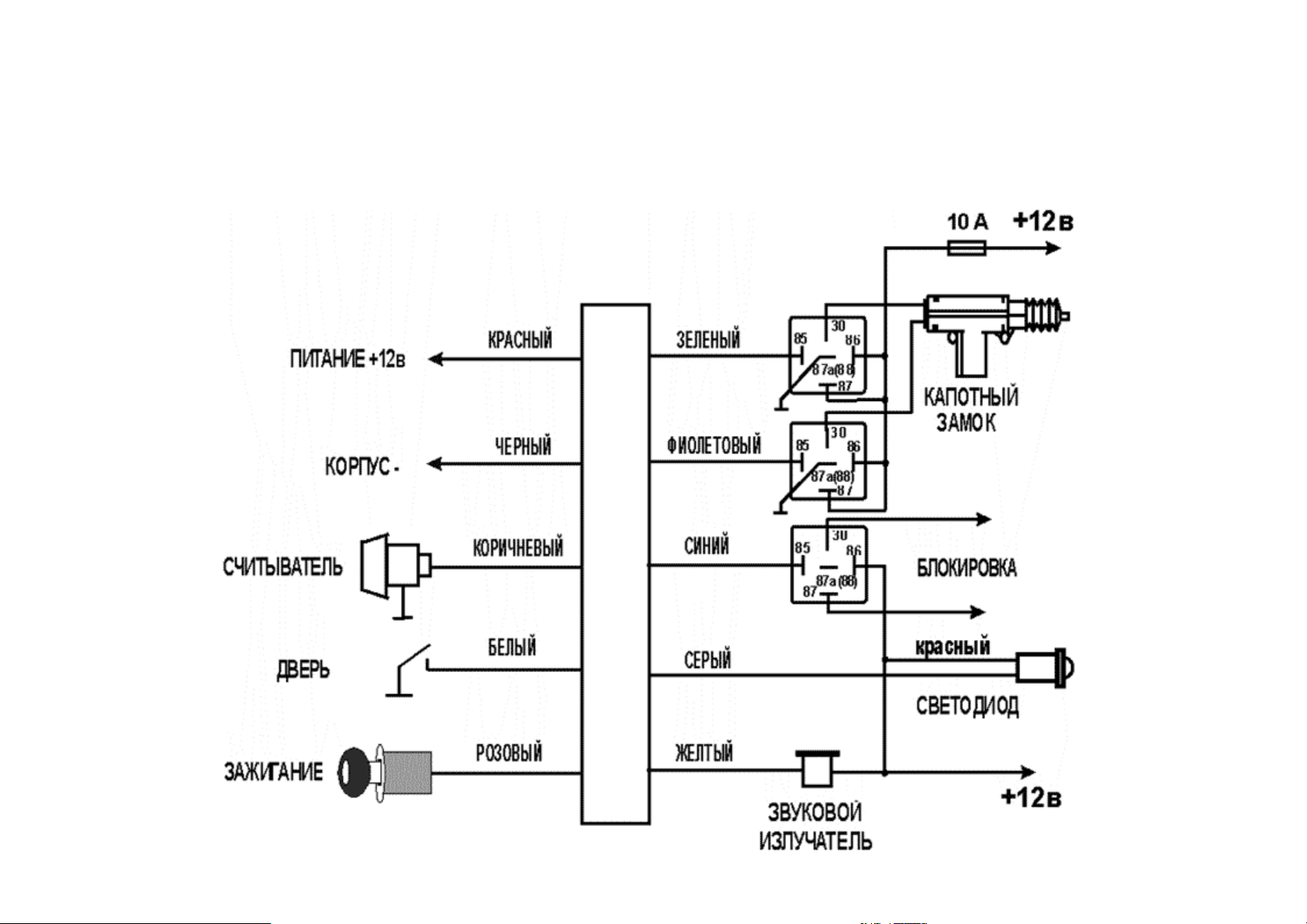

СХЕМА ПОДКЛЮЧЕНИЯ
Технические характеристики.
Напряжение питания 9-18В
Ток потребления 5 мА
Диапазон рабочих температур -40 - +85 °С
