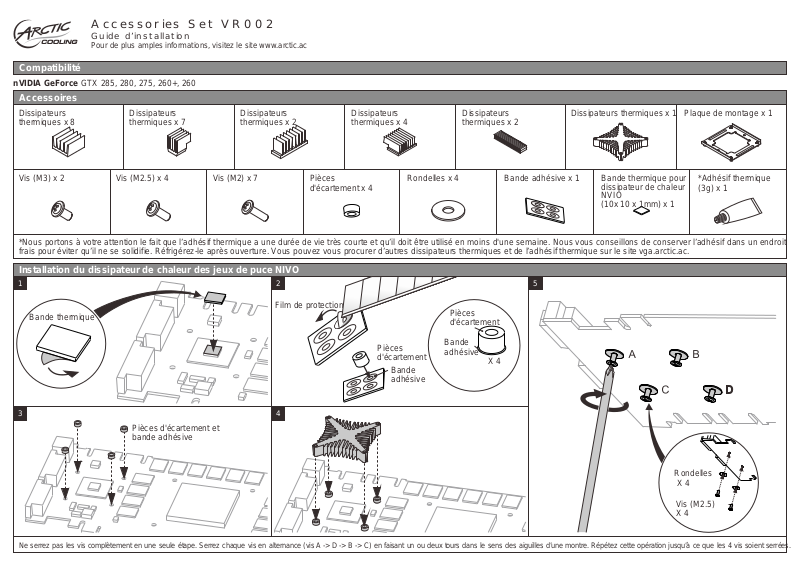

Accessories Set VR002
Guide d’installation
Pour de plus amples informations, visitez le site www.arctic.ac
Compatibilité
nVIDIA GeForce GTX 285, 280, 275, 260+, 260
Accessoires
Dissipateurs
thermiques x 8
Dissipateurs
thermiques x 7
Dissipateurs
thermiques x 2
Dissipateurs
thermiques x 4
Dissipateurs
thermiques x 2
Dissipateurs thermiques x 1
Plaque de montage x 1
Vis (M2.5) x 4Vis (M3) x 2 Vis (M2) x 7
Pièces
d'écartement x 4
Rondelles x 4
Bande adhésive x 1
Bande thermique pour
dissipateur de chaleur
NVIO
*Adhésif thermique
(3g) x 1
(10x 10 x 1mm) x 1
*Nous portons à votre attention le fait que l’adhésif thermique a une durée de vie très courte et qu’il doit être utilisé en moins d'une semaine. Nous vous conseillons de conserver l’adhésif dans un endroit
frais pour éviter qu’il ne se solidifie. Réfrigérez-le après ouverture. Vous pouvez vous procurer d’autres dissipateurs thermiques et de l’adhésif thermique sur le site vga.arctic.ac.
Installation du dissipateur de chaleur des jeux de puce NIVO
1 2
Bande thermique
3
Pièces d'écartement et
bande adhésive
Film de protection
4
Pièces
d'écartement
Bande
adhésive
Pièces
d'écartement
Bande
adhésive
X 4
5
Rondelles
X 4
Vis (M2.5)
X 4
Ne serrez pas les vis complètement en une seule étape. Serrez chaque vis en alternance (vis A -> D -> B -> C) en faisant un ou deux tours dans le sens des aiguilles d’une montre. Répétez cette opération jusqu’à ce que les 4 vis soient serrées.
