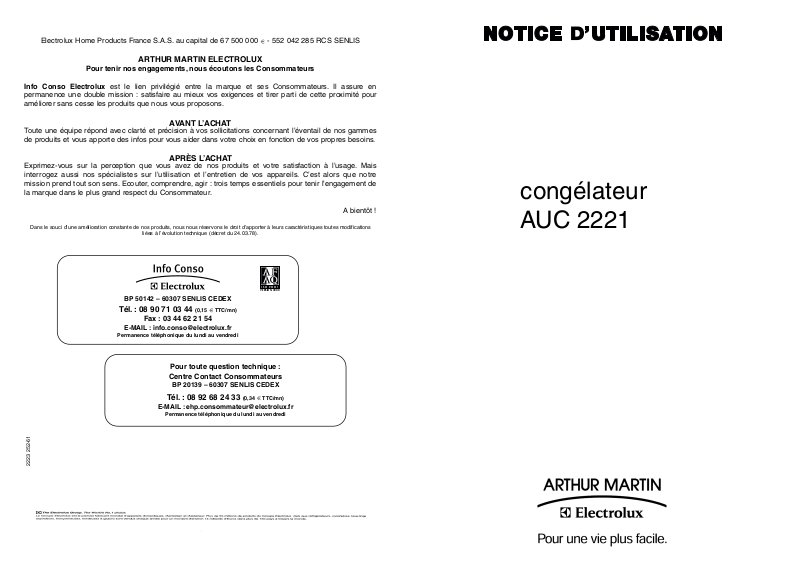

ARTHUR MARTIN AUC 2221 User Manual [fr]

congélateur AUC 2221

2223 252-61

Electrolux Home Products France S.A.S. au capital de 67 500 000 - 552 042 285 RCS SENLIS

ARTHUR MARTIN ELECTROLUX

Pour tenir nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en

permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

AVANT L’ACHAT

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l’éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.

APRÈS L’ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l’usage. Mais interrogez aussi nos spécialistes sur l’utilisation et l’entretien de vos appareils. C’est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tenir l’engagement de la marque dans le plus grand respect du Consommateur.

A bientôt !

Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques toutes modifications

liées à l’évolution technique (décret du 24.03.78).

BP 50142 – 60307 SENLIS CEDEX

Tél. : 08 90 71 03 44 (0,15 TTC/mn)

Fax : 03 44 62 21 54

E-MAIL : info.conso@electrolux.fr

Permanence téléphonique du lundi au vendredi

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 – 60307 SENLIS CEDEX

Tél. : 08 92 68 24 33 (0,34 TTC/mn)

E-MAIL : ehp.consommateur@electrolux.fr

Permanence téléphonique du lundi au vendredi

ISO 9OO1

VERSION 2000

/RUVGHVDIDEULFDWLRQFHWDSSDUHLODpWpFRQVWUXLWVHORQGHVQRUPHVGLUHFWLYHVHWRXGpFUHWVSRXUXQHXWLOLVDWLRQ

VXUOHWHUULWRLUHIUDQoDLV

3RXUODVpFXULWpGHVELHQVHWGHVSHUVRQQHVDLQVLTXHSRXUOHUHVSHFWGHO¶HQYLURQQHPHQWYRXVGHYH]

G¶DERUGOLUHLPSpUDWLYHPHQWOHVSUpFRQLVDWLRQVVXLYDQWHVDYDQWWRXWHXWLOLVDWLRQGHYRWUHDSSDUHLO

3RXUpYLWHUWRXWULVTXHGHGpWpULRUDWLRQGHO¶DSSDUHLOWUDQVSRUWH]OHGDQVVDSRVLWLRQG¶XWLOLVDWLRQPXQLGH VHVFDOHVGHWUDQVSRUWVHORQPRGqOH $X GpEDOODJH GHFHOXLFLHW SRXU HPSrFKHUGHV ULVTXHV G¶DVSK\[LHHWFRUSRUHO WHQH] OHVPDWpULDX[ G¶HPEDOODJHKRUVGHODSRUWpHGHVHQIDQWV

3RXU pYLWHU WRXWULVTXH PRELOLHULPPRELOLHUFRUSRUHO« O¶LQVWDOODWLRQ OHVUDFFRUGHPHQWV HDXJD] pOHFWULFLWppYDFXDWLRQVHORQPRGqOHODPLVHHQVHUYLFHHWODPDLQWHQDQFHGHYRWUHDSSDUHLOGRLYHQWrWUH HIIHFWXpVSDUXQSURIHVVLRQQHOTXDOLILp

9RWUHDSSDUHLODpWpFRQoXSRXUrWUHXWLOLVpSDUGHVDGXOWHV,OHVWGHVWLQpjXQXVDJHGRPHVWLTXHQRUPDO 1HO¶XWLOLVH]SDVjGHVILQVFRPPHUFLDOHVRXLQGXVWULHOOHVRXSRXUG¶DXWUHVEXWVTXHFHX[SRXUOHVTXHOVLOD pWpFRQoX9RXVpYLWHUH]DLQVLGHVULVTXHVPDWpULHOHWFRUSRUHO

'pEUDQFKH] YRWUH DSSDUHLODYDQW WRXWH RSpUDWLRQGH QHWWR\DJH PDQXHO1¶XWLOLVH] TXHGHV SURGXLWV GX FRPPHUFH QRQ FRUURVLIVRX QRQLQIODPPDEOHV7RXWH SURMHFWLRQ G¶HDXRX GH YDSHXUHVW SURVFULWHSRXU pFDUWHUOHULVTXHG¶pOHFWURFXWLRQ

6LYRWUHDSSDUHLOHVW pTXLSp G¶XQ pFODLUDJH GpEUDQFKH] O¶DSSDUHLODYDQWGHSURFpGHUDXFKDQJHPHQWGH O¶DPSRXOHRXGXQpRQHWFSRXUpYLWHUGHV¶pOHFWURFXWHU

$ILQ G¶HPSrFKHU GHV ULVTXHVG¶H[SORVLRQHW G¶LQFHQGLH QHSODFH]SDV GH SURGXLWV LQIODPPDEOHV RX G¶pOpPHQWVLPELEpVGHSURGXLWVLQIODPPDEOHVjO¶LQWpULHXUjSUR[LPLWpRXVXUO¶DSSDUHLO

/RUVGHODPLVHDXUHEXW GH YRWUH DSSDUHLOHWSRXUpFDUWHUWRXWULVTXHFRUSRUHOPHWWH]KRUVG¶XVDJHFH TXL SRXUUDLW SUpVHQWHUXQ GDQJHU FRXSH] OH FkEOHG¶DOLPHQWDWLRQ DX UDVGH O¶DSSDUHLO ,QIRUPH]YRXV DXSUqVGHVVHUYLFHVGHYRWUHFRPPXQHGHVHQGURLWVDXWRULVpVSRXUODPLVHDXUHEXWGHO¶DSSDUHLO

5HVSHFWH] OD FKDvQHGH IURLG GqVO¶DFTXLVLWLRQ G¶XQ DOLPHQWMXVTX¶j VD FRQVRPPDWLRQSRXU H[FOXUH OH ULVTXHG¶LQWR[LFDWLRQDOLPHQWDLUH

9HXLOOH]PDLQWHQDQWOLUHDWWHQWLYHPHQWFHWWHQRWLFHSRXUXQHXWLOLVDWLRQRSWLPDOHGHYRWUHDSSDUHLO

Fixation des entretoises arrière

Pour éviter que le condenseur ne touche le mur, vous devez fixer les 2 entretoises jointes à la notice d’utilisation.

Pour cela:

Desserrez les vis et introduisez les entretoises sous la tête de vis, puis resserrez.

D594

Réversibilité de la porte

La porte de ce congélateur est reversible: son sens d’ouverture peut être modifié en

fonction du souhait de l’utilisateur. Avant d’effectuer les opérations ci-dessous,

débranchez l’appareil.

Pour changer le sens d’ouverture de la

porte, procédez de la manière suivante:

1. Otez la grille d’aération (D).

2. Démontez la charnière inférieure (E) en dévissant les vis de fixation.

3. Dégagez la porte du pivot supérieur (G).

4. Otez le pivot et montez-les sur le côté opposé.

5. Enlevez les deux caches, de façon à découvrir les trous pour les pivots de la charnière, et remontezles de l’autre côté.

6. Remontez la porte.

7. Dévissez le pivot de la charnière (E) avec une clé de 10 et montez-le sur l’autre côté de l’appareil.

8. Vissez la charnière inférieure (E) sur le côté opposé en utilisant les vis enlevées précédemment.

9. Détachez le cache (F) de la grille de ventilation (D) et remontez-le dans l’ouverture qui est restée libre sur l’autre côté.

10.Remontez la grille d’aération (D) qui est fixée par un ressort.

11.Dévissez la poignée. Remontez-la de l’autre côté après avoir percé les caches avec un poinçon. Couvrez les trous libres avec les caches contenus dans le sachet de la documentation.

La réversibilité de la porte une fois effectuée, contrôlez que le joint magnétique adhère à la carrosserie. Si la température à l’intérieur de la piece est trop basse (en hiver, par exemple), il se peut que le joint n’adhère pas parfaitement. Dans ce cas, si on ne veut pas attendre que le joint reprenne sa dimension naturelle après un certain temps, on pourra accélérer ce processus en chauffant la partie intéressée à l’aide d’un sèchecheveux.

☞

PR18

PR228

Comment lire votre notice d’utilisation ?

Les symboles suivants vous guideront tout au long de la

lecture de votre notice d’utilisation.

Instructions de sécurité

Description d’opérations étape par étape

Conseils et recommandations

Informations liées à la protection de l’environnement

SOMMAIRE

A l’attention de l’utilisateur

Avertissements importants 4 Utilisation 6

Bandeau de commande 6

Le thermostat 6

La commande de congélation rapide 6

Les voyants 6

Comment congeler 6

Conservation des produits 7

Fabrications des glaçons 7

Démoulage des glaçons 7

Accumulateurs de froid 8

Guide de congélation 9

Entretien et nettoyage 18

Dégivrage 18

Nettoyage 18

En cas d’absence prolongée ou de non-utilisation 18

En cas d’arrêt de fonctionnement 18

En cas d’anomalie de fonctionnement 19 Niveau sonore 20 Garantie 20

Service après vente 20

A l’attention de l’installateur

Caractéristiques techniques 21

Installation 21

Emplacement 21

Branchement électrique 22

Fixation des entretoises arrière 23

Réversibilité de la porte 23

☞

Branchement électrique

Votre appareil ne peut être branché qu'en 230 V monophasé.

Vérifiez que le compteur électrique peut supporter l'intensité absorbée par votre appareil compte tenu des autres appareils déjà branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230 V.

Important L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF.C

15.100 et aux prescriptions de l'E.D.F.

Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF.C.15.100 et aux prescriptions de l’E.D.F ; cette prise de courant doit impérativement être accessible.

Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié . Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le

fabricant.

L’appareil ne doit pas être raccordé à l’aide d’un prolongateur ou d’une prise multiple.

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

AVERTISSEMENTS IMPORTANTS

Conservez cette notice d’utilisation avec votre appareil. Si l’appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d’utilisation l’accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s’y rapportant.

Ces avertissements ont été rédigés pour votre sécurité et celle d’autrui.

Utilisation

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n’y touchent pas et ne l’utilisent pas comme un jouet.

• A la réception de l’appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.

• Votre appareil est destiné à un usage domestique normal. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que celui pour lequel il a été conçu.

• Ne modifiez pas ou n’essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.

• Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés et ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l’appareil; la température très basse à laquelle ils se trouvent peut provoquer des brûlures ou un arrachement de la peau.

• Les réfrigérateurs et / ou congélateurs ménagers sont destinés uniquement à la conservation et / ou congélation des aliments.

• Un produit décongelé ne doit jamais être recongelé.

• Suivez les indications du fabricant pour la conservation et / ou congélation des aliments.

• Dans tous les appareils de réfrigération et congélation certaines surfaces peuvent se couvrir de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.

• N’essayez jamais d’enlever le givre avec un objet métallique, vous risqueriez d’endommager irrémédiablement l’évaporateur rendant du même coup l’appareil inutilisable.N’employez pour cela qu’une spatule en plastique.

• Ne décollez pas les bacs à glaçons avec un couteau ou ou tout autre objet tranchant.

• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment à basse température, elles pourraient éclater.

• Débranchez toujours la prise de courant avant de procéder au nettoyage intérieur et extérieur de l’appareil et au remplacement de la lampe d’éclairage (pour les modèles qui en sont équipés).

Installation

• Assurez-vous, après avoir installé l’appareil, que celui-ci ne repose pas sur le câble d’alimentation.

Important: en cas de dommage du câble d’alimentation, il ne doit être remplacé que par un professionnel qualifié.

• L’appareil se réchauffe sensiblement au niveau du condenseur et du compresseur.Veillez à ce que l’air circule librement tout autour de l’appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et des dommages sur l’appareil.

• Suivez les instructions données pour l’installation.

• Après la livraison attendez 2 heures avant de brancher l’appareil pour que le circuit frigorifique soit stabilisé.

• Cet appareil est lourd. Faites attention lors de son déplacement.

Veuillez lire attentivement ces remarques avant d’installer et d’utiliser votre appareil. Nous vous remercions de votre attention.

Protection de l’environnement

Tous les matériaux marqués par le symbole

sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu’ils puissent

être récupérés et recyclés

• Le système frigorifique et l’isolation de votre appareil ne contiennent pas de C.F.C. contribuant ainsi à préserver l’environnement.

• Les C.F.C. sont remplacés par des hydrocarbures.

• Le circuit réfrigérant de cet appareil contient de l’isobutane (R 600 A): les interventions doivent être effectuées exclusivement par des personnes qualifiées ayant reçues une formation spécifique pour le R 600 A.

Imprimé sur du papier recyclé

A L’ATTENTION DE L’INSTALLATEUR

CARACTERISTIQUES TECHNIQUES

Hauteur mm 1600 Largeur mm 600 Profondeur mm 600 Pouvoir de congélation kg/24h 20 Autonomie, en cas de panne, heures (*) 31 (*) Selon la Norme NF EN ISO 5155

Cet appareil est conforme aux Directives Communautaires suivantes:

-73/23 CEE 19/02/73 (Basse Tension) et modifications successives;

-89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Emplacement

Placez de préférence votre appareil loin d’une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).

Veillez à ce que l’air circule librement tout autour de l’appareil. Si toutefois vous désirez placer l’appareil dans une niche ou directement sous un élément, il est indispensable de laisser un espace de 100 mm entre le dessus de l’appareil et l’élément supérieur. Calez soigneusement l’appareil en agissant sur les pieds réglables, de telle sorte qu’il soit légèrement incliné vers l’arrière pour faciliter la fermeture de la porte.

Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +10°C et +43°C. Au-delà de ces températures, ses performances peuvent s’en trouver diminuées.

INSTALLATION

100 mm10 mm

10 mm

NP007

Important:

L’appareil doit

pouvoir être débranché du secteur; il est donc nécessaire que la fiche reste accessible une fois que l’installation est terminée.
