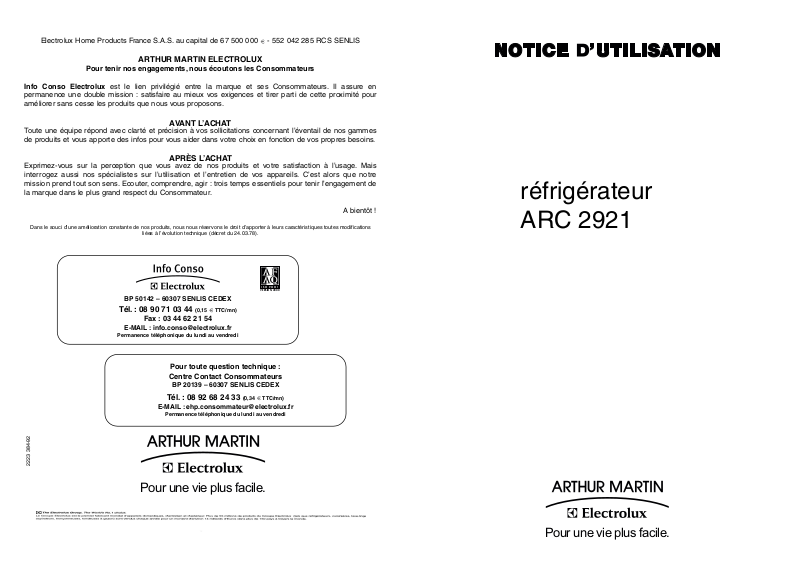

ARTHUR MARTIN ARC2921 User Manual [fr]

Electrolux Home Products France S.A.S. au capital de 67 500 000 - 552 042 285 RCS SENLIS

ARTHUR MARTIN ELECTROLUX

Pour tenir nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

AVANT L’ACHAT

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l’éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.

APRÈS L’ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l’usage. Mais interrogez aussi nos spécialistes sur l’utilisation et l’entretien de vos appareils. C’est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tenir l’engagement de la marque dans le plus grand respect du Consommateur.

A bientôt !

Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques toutes modifications liées à l’évolution technique (décret du 24.03.78).

I S O 9 O O 1

VERSION 2000

BP 50142 – 60307 SENLIS CEDEX

Tél. : [phone] (0,15 TTC/mn)

Fax : [phone]

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 – 60307 SENLIS CEDEX

Tél. : [phone] (0,34 TTC/mn)

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

2223 384-92

Pour une vie plus facile.

réfrigérateur

ARC 2921

Pour une vie plus facile.

! " #$ $%& &

"$

' "

#

( # ) * "

+ * &

(

,$ % " +

- .

/ "$ $"

! #$ &

* * &

$"

" 0 1 )

2 $3 . * &

&

Fixation des entretoises arrière

Pour éviter que le condenseur ne touche le mur, vous devez fixer les 2 entretoises jointes à la notice d’utilisation.

Pour cela:

Desserrez les vis et introduisez les entretoises sous la tête de vis, puis resserrez.

Réversibilité de la porte

La porte de ce réfrigérateur est réversible: le sens d’ouverture peut être modifié en fonction du souhait de l’utilisateur.

Pourportechanger le sens d’ouverture de la

1)Débranchez I’appareil

2)Otez la grille d’aération (D) qui est fixée par un ressort.

3)Démontez la charnière inférieure (E) en dévissant les vis de fixation.

4)Dégagez la porte supérieure du pivot (G).

5)Enlevez le pivot et montez-le sur l’autre côté de l’appareil, après avoir enlevé les caches, qui doivent être placés sur le côté opposé.

6)Remontez la porte.

7)Dévissez le pivot de la charnière (E) avec une clé de 10 et montez-le sur l’autre côté de la charnière.

8)Vissez la charnière inférieure (E) sur le côté opposé en utilisant les vis enlevées précédemment.

9)Détachez le cache (F) de la grille de ventilation

(D) et remontez-le dans l’ouverture qui est restée libre sur l’autre côté.

10)Remontez la grille d’aération (D) qui est fixée par un ressort.

11)Dévissez la poignée. Remontez-la de l’autre côté.

La réversibilité de la porte une fois effectuée, contrôlez que le joint magnétique adhère à la carrosserie. Si la température à l’intérieur de la pièce est trop basse (en hiver, par exemple), il se peut que le joint n’adhère pas parfaitement. Dans ce cas, si on ne veut pas attendre que le joint reprenne sa dimension naturelle après un certain temps, on pourra accélérer ce processus en chauffant la partie intéressée à l’aide d’un sèche-cheveux.

D594

	E	E
F
		F
		F
		D
	F
		G

2

15

INSTALLATION

Emplacement

Placez de préférence votre appareil loin d’une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).

Veillez à ce que l’air circule librement tout autour de l’appareil. Si toutefois vous désirez placer l’appareil dans une niche ou directement sous un élément, il est indispensable de laisser un espace de 100 mm entre le dessus de l’appareil et l’élément supérieur. Calez soigneusement l’appareil en agissant sur les pieds réglables, de telle sorte qu’il soit légèrement incliné vers l’arrière pour faciliter la fermeture des portes.

Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +10°C et +32°C. Au-delà de ces températures, ses performances peuvent s’en trouver diminuées.

Arrêts pour clayettes

Votre appareil est équipé d’arrêts pour clayettes qui permettent de les bloquer pendant le transport.

Pour les enlever, procédez de la façon suivante:

déplacez les arrêts pour clayettes dans le sens de la flèche, soulevez à l’arrière la clayette en verre et poussez-la vers l’avant jusqu’à elle se dégage. Retirez les arrêts.

Important:

L’appareil doit pouvoir être débranché à tout moment; il est donc nécessaire que la prise murale reste accessible une fois que l’installation est terminée.

100 mm
A	B
10 mm	10 mm
NP007

A

B

C

Branchement électrique

Votre appareil ne peut être branché qu'en 230 V monophasé.

Vérifiez que le compteur électrique peut supporter l'intensité absorbée par votre appareil compte tenu des autres appareils déjà branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230 V.

Important

L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF.C 15.100 et aux prescriptions de l'E.D.F.

Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF.C.15.100 et aux prescriptions de l’E.D.F ; cette prise de courant doit impérativement être accessible.

Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié .

Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant.

L’appareil ne doit pas être raccordé à l’aide d’un prolongateur ou d’une prise multiple. Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

14

SOMMAIRE

A l’attention de l’utilisateur		A l’attention de l’installateur

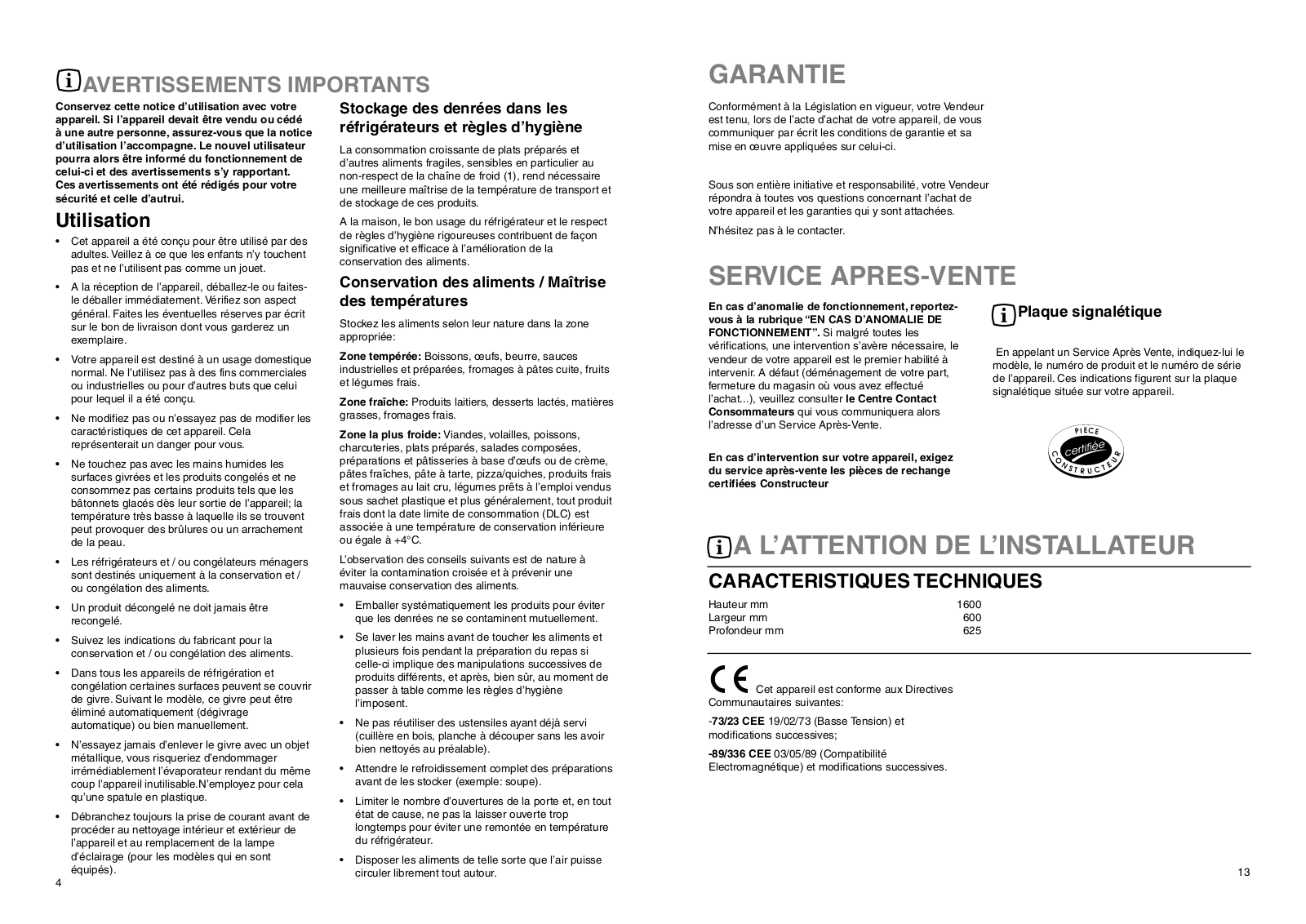

Avertissements importants	4	Caractéristiques techniques	13
Utilisation	6
Mise en service	6	Installation	14
Bandeau de commande	6	Emplacement	14
Le thermostat	7	Arrêts pour clayettes	14
Emplacement des denrées	7	Branchement électrique	14

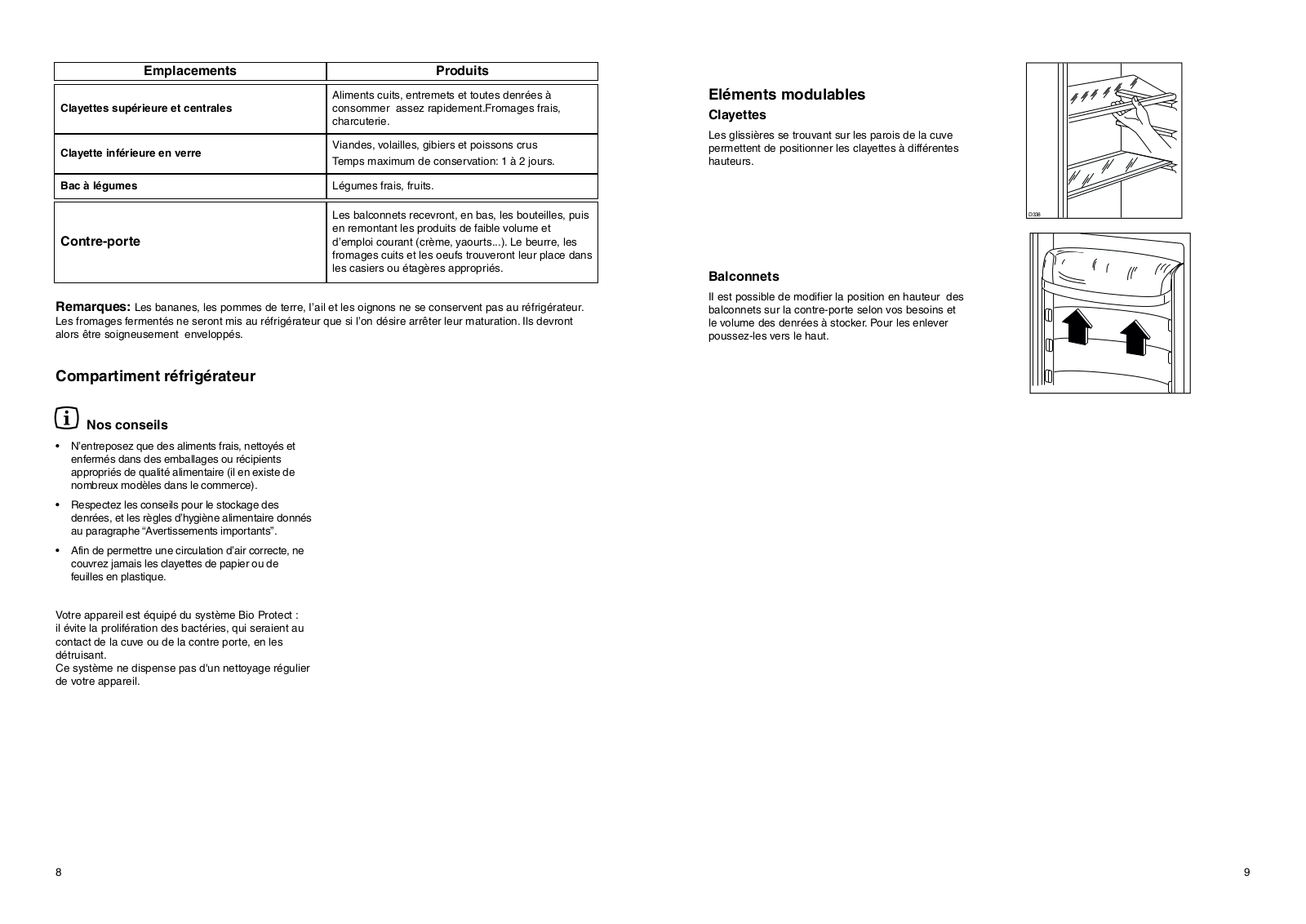

Compartiment réfrigérateur	8	Fixation des entretoises arrière	15
Eléments modulables	9	Réversibilité de la porte	15

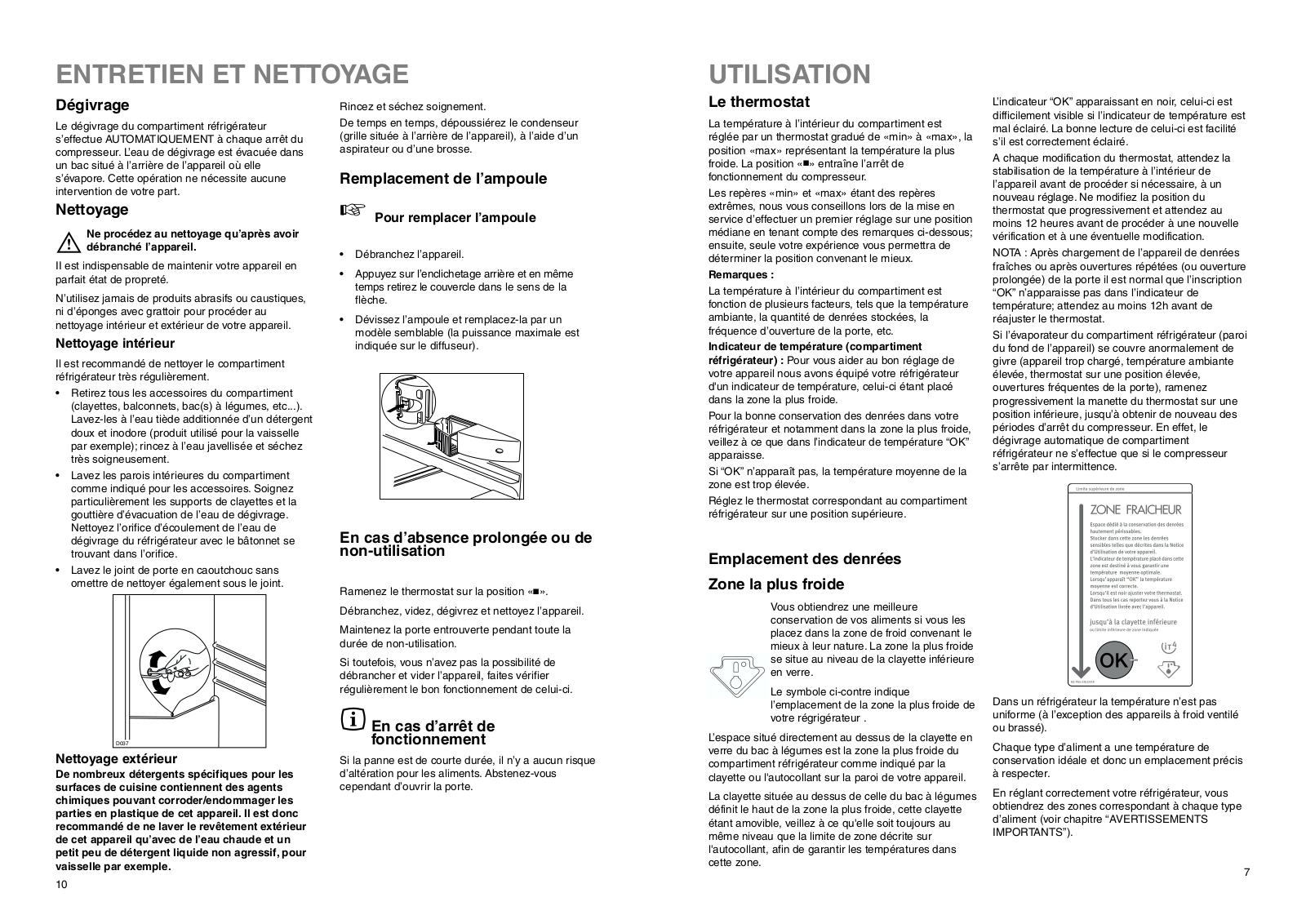

Entretien et nettoyage	10
Dégivrage	10
Nettoyage	10
Remplacement de l’ampoule	10
En cas d’absence prolongée ou de non-utilisation	10
En cas d’arrêt de fonctionnement	10

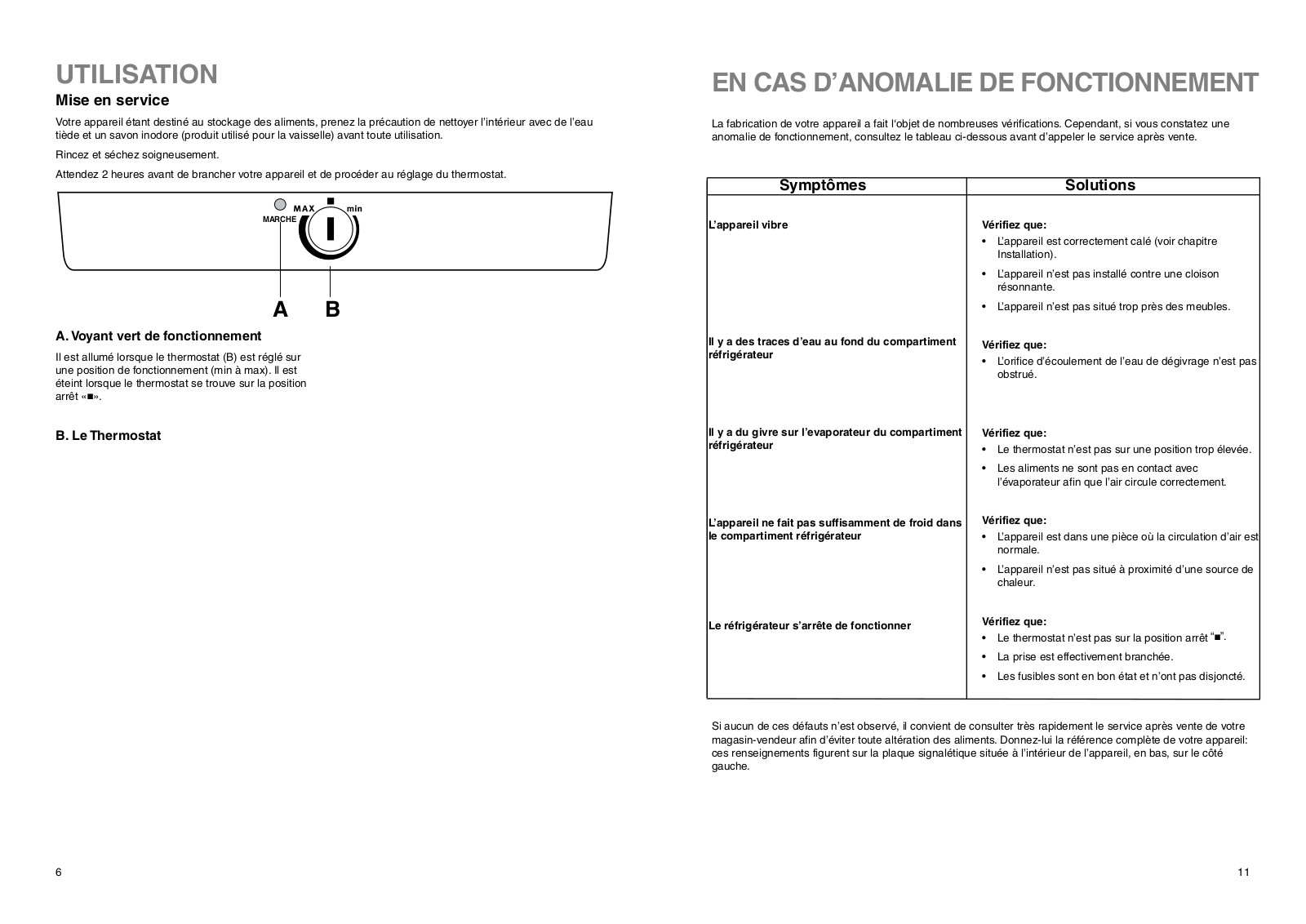

En cas d’anomalie de fonctionnement	11

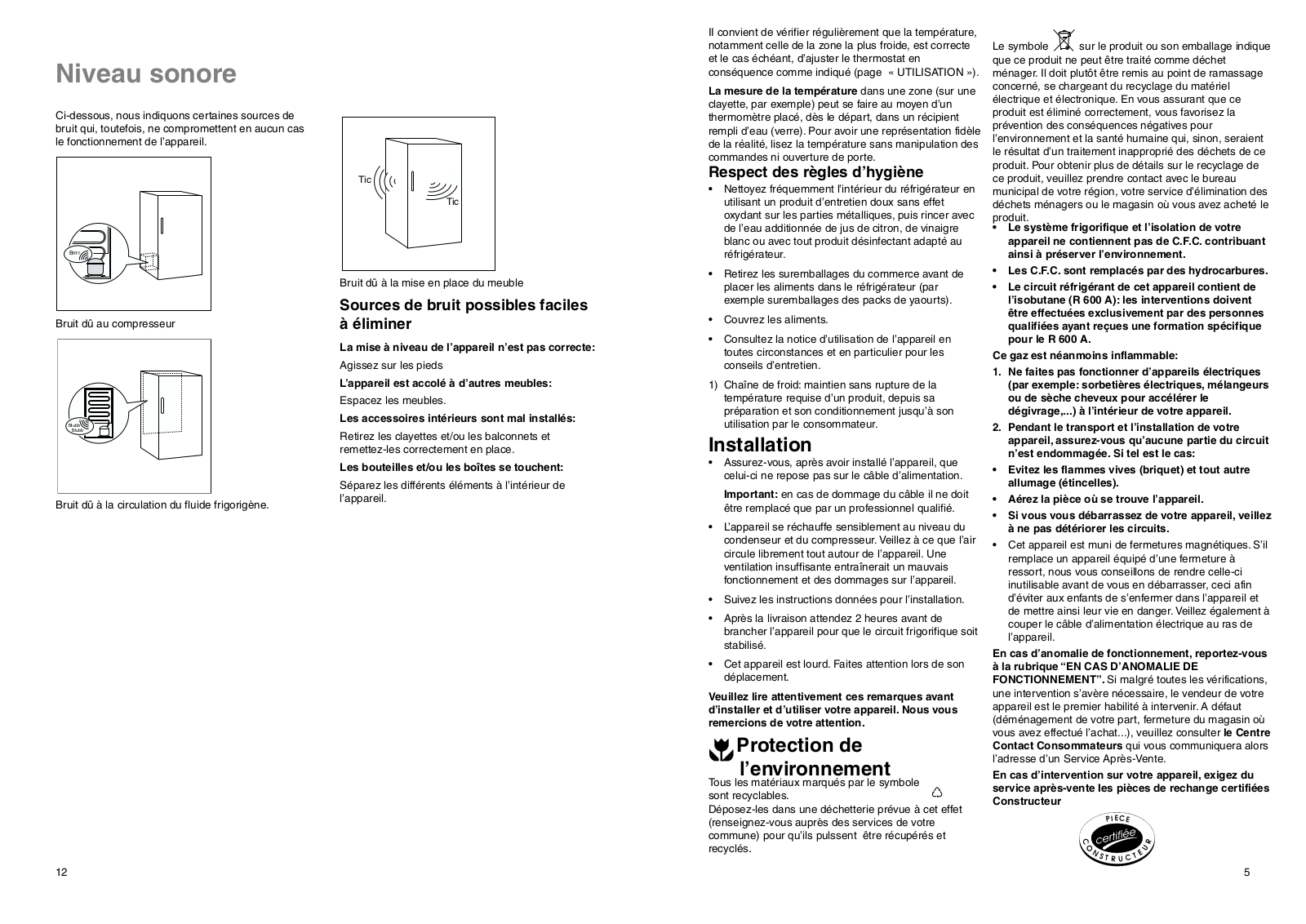

Niveau sonore	12
Garantie	13
Service après vente	13

Comment lire votre notice d’utilisation ?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d’utilisation.

Instructions de sécurité

Description d’opérations étape par étape

Conseils et recommandations

Informations liées à la protection de l’environnement

3
