benutzerinformation

Induktions-Kochfeld

AHD 60155 P

2 electrolux

1

Inhalt

Electrolux. Thinking of you.

Share more of our thinking at www.electrolux.com

Sicherheitshinweise................................ 3

Gerätebeschreibung .............................. 4

Bedienung des Gerätes ......................... 7

Tipps zum Kochen und Braten............... 15

Reinigung und Pflege............................. 17

5

Was tun, wenn ….................................. 18

Entsorgung ........................................... 20

Montageanweisung............................... 21

Montage................................................ 22

Service.................................................. 27

Änderungen vorbehalten

In dieser Benutzerinformation werden folgende Symbole verwendet:

Achtung! Unbedingt lesen! Wichtige Hinweise zur Sicherheit von Personen und Informa­tionen zur Vermeidung von Geräteschäden

3 Allgemeine Hinweise und Ratschläge

2 Hinweise zum Umweltschutz

z Gefährliche Spannung

1 Sicherheitshinweise

electrolux 3

Beachten Sie bitte diese Hinweise, da sonst
bei auftretenden Schäden der Garantiean­spruch entfällt.

Bestimmungsgemäße Verwendung

• Personen (einschließlich Kinder), die
aufgrund ihrer physischen, sensori­schen oder geistigen Fähigkeiten oder
ihrer Unerfahrenheit oder Unkenntnis
nicht in der Lage sind, das Gerät sicher
zu benutzen, sollten dieses Gerät nicht
ohne Aufsicht oder Anweisung durch
eine verantwortliche Person benutzen.

• Das Gerät während des Betriebes nicht
unbeaufsichtigt lassen.

• Dieses Gerät darf nur für das haushalts­übliche Kochen und Braten von Speisen
verwendet werden.

• Das Gerät darf nicht als Arbeits- oder
Abstellfläche verwendet werden.

• Umbauten oder Veränderungen am Ge­rät sind nicht zulässig.

• Brennbare Flüssigkeiten, leicht entzünd­liche Materialien oder schmelzbare Ge­genstände (z.B. Folien, Kunststoff,
Aluminium) nicht auf dem Gerät oder in
dessen Nähe abstellen oder lagern.

Sicherheit für Kinder

• Kleinkinder grundsätzlich vom Gerät
fernhalten.

• Größere Kinder nur unter Anleitung und
Aufsicht am Gerät arbeiten lassen.

• Um ein unbeabsichtigtes Einschalten
durch Kleinkinder und Haustiere zu ver­hindern, empfehlen wir, die Kindersiche­rung zu aktivieren.

Allgemeine Sicherheit

• Montage und Anschluss des Gerätes
dürfen nur durch ausgebildete und auto­risierte Fachkräfte vorgenommen wer­den.

• Einbaugeräte dürfen nur nach dem Ein­bau in normgerechte, passende Einbau­schränke und Arbeitsplatten betrieben
werden.

• Bei Störungen am Gerät oder Schäden
an der Glaskeramik (Brüche, Sprünge
bzw. Risse) muss das Gerät ausge­schaltet und vom Stromnetz getrennt
werden, um einen möglichen elektri­schen Schlag zu vermeiden.

• Reparaturen am Gerät dürfen nur von
ausgebildeten und autorisierten Fach­kräften durchgeführt werden.

Sicherheit während der Benutzung

• Aufkleber und Folien von der Glaskera­mik entfernen.

• Am Gerät besteht beim unachtsamen
Arbeiten Verbrennungsgefahr.

• Kabel von Elektrogeräten dürfen nicht
an die heiße Geräteoberfläche bzw. hei­ßes Kochgeschirr gelangen.

• Überhitzte Fette und Öle entzünden sich
sehr schnell. Achtung! Brandgefahr!

• Die Kochzonen nach jedem Gebrauch
ausschalten.

• Nutzer mit implantierten Herzschrittma­chern sollten einen Mindestabstand des
Oberkörpers von 30 cm zu eingeschal­teten Induktions-Kochzonen einhalten.

• Verbrennungsgefahr! Gegenstände aus
Metall, wie z.B. Messer, Gabeln, Löffel
und Topfdeckel nicht auf das Kochfeld
legen, da sie heiß werden können.

Sicherheit beim Reinigen

• Zum Reinigen muss das Gerät ausge­schaltet und abgekühlt sein.

• Die Reinigung des Gerätes mit einem
Dampfstrahl- oder Hochdruckreiniger ist
aus Sicherheitsgründen nicht zugelas­sen.

Vermeidung von Schäden am Gerät

• Die Glaskeramik kann durch herabfal­lende Gegenstände beschädigt werden.

• Stöße mit dem Kochgeschirr können
den Rand der Glaskeramik beschädi­gen.

• Kochgeschirr aus Gusseisen, Aluguss
oder mit beschädigten Böden können
beim Verschieben die Glaskeramik ver­kratzen.

• Schmelzbare Gegenstände und Über­kochendes können auf der Glaskeramik
einbrennen und sollten sofort entfernt
werden.

• Die Kochzonen nicht mit leerem oder
ohne Kochgeschirr benutzen.

4 electrolux

• Das Leerkochen von Töpfen und Pfan­nen vermeiden. Es kann Beschädigun­gen am Kochgeschirr oder der
Glaskeramik verursachen.

Gerätebeschreibung

Ausstattung Kochfeld

Induktions-Kochzone 2300 W

mit Powerfunktion 3200 W

gemeinsame Leistung
beider Induktions­Kochzonen:

Das Kochfeld ist in vier Kochzonen geglie­dert. In jeder Kochzone befindet sich unter
der Glaskeramik ein Induktionsheizkörper.
Die beiden linken Kochzonen sind in der Mit­te jeweils mit einem Kreuz auf der Glaskera­mikfläche markiert. Kochgeschirr kann auf
diesen Kochzonen beliebig platziert werden.
Die Kreuz-Markierung muss jedoch durch
Kochgeschirr voll bedeckt sein.

4600 W

Induktions-Kochzone 2300 W

mit Powerfunktion 3200 W

• Der Lüftungsspalt von 5mm zwischen
der Arbeitsplatte und der darunterlie­genden Möbelfront darf nicht verdeckt
werden.

Induktions-Kochzone 1800 W

mit Powerfunktion 2800 W

Bedienfeld Induktions-Kochzone 1400 W

mit Powerfunktion 2500 W

Der Boden des Kochgeschirrs muss einen
Durchmesser von mindestens 125mm besit­zen.
Größeres Kochgeschirr wie z.B. ein Bräter
kann auf beiden Kochzonen gleichzeitig er­hitzt werden. Dabei müssen beide Kreuz­Markierungen mindestens bis zur Mitte
durch das Kochgeschirr verdeckt sein.

Ausstattung Bedienfeld

electrolux 5

Kindersicherung

mit Anzeige

Ein/Aus
mit Anzeige

STOP+GO

mit Anzeige

Kochzonenanzeigen

Timer-Funktion

Power-Funktion Anzeige Kochstufe

Timer-Anzeige

Timer

Anzeige Topferkennung und Auto-

matische Abschaltung

Kochstufenwahl

Touch Control-Sensorfelder

Das Gerät wird mit Touch Control-Sensorfel­dern bedient. Funktionen werden durch Be­rühren der Sensorfelder gesteuert und von
Anzeigen und akustischen Signalen bestä­tigt.
Berührt werden die Sensorfelder von oben,
ohne weitere Sensorfelder zu verdecken.

Sensorfeld Funktion

Ein / Aus Gerät ein- und ausschalten

Verriegelung Bedienfeld ver-/entriegeln

Stop+Go Warmhaltestufe ein-/ausschalten

Aus-Kochzone Kochzone ausschalten

1-9 /

Kochstufen Kochstufen einstellen

Power Power-Funktion ein-/ausschalten

Timer Timer Auswahl
Einstellungen erhöhen Timer-Zeit erhöhen
Einstellungen verringern Timer-Zeit verringern

Restwärme-Anzeige

6 electrolux

Anzeigen

Anzeige Beschreibung

Restwärme Kochzone ist noch warm
+ Zahl Fehler Fehlfunktion ist aufgetreten
Topferkennung Kochgeschirr ist ungeeignet oder zu klein

automatische Abschaltung Abschaltung ist aktiv

Restwärmeanzeige

bzw. es ist kein Kochgeschirr aufgesetzt

1 Warnung! Verbrennungsgefahr durch

Restwärme. Nach dem Ausschalten
brauchen die Kochzonen einige Zeit
zum Abkühlen. Restwärmeanzeige
beachten.

Bedienleiste

Die Kochstufe und die Powerfunktion wer­den über die Bedienleiste eingestellt. Die
Kochstufenanzeige besteht aus einer Kette
von Leuchtelementen.

Bereitschaftsanzeige

Kochzone

Aus Kochzone

Anzeige Kochstufe

Kochstufenwahl

3 Wird die Bedienleiste länger als 6 Se-

kunden berührt, ertönt ein akustisches

Signal und das Gerät schaltet sich ab.

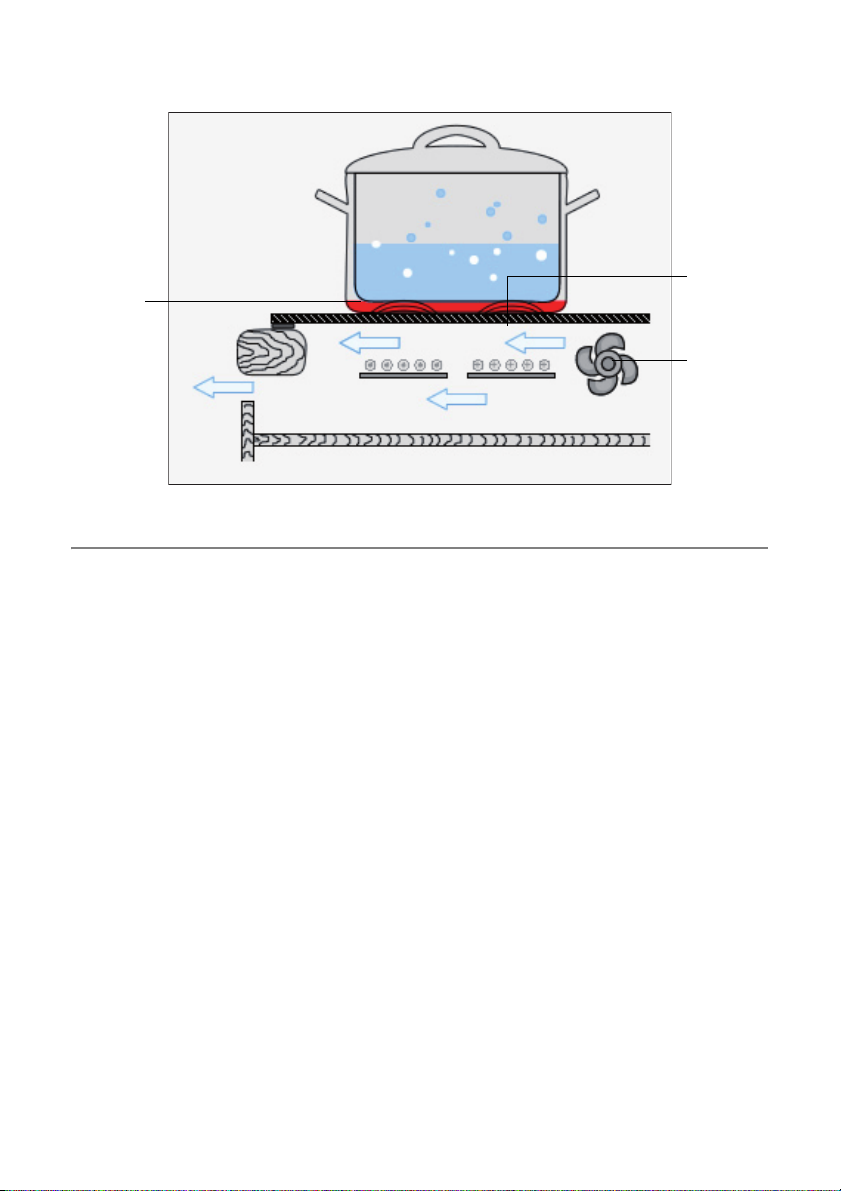

Die Induktions-Kochzonen erzeugen die
zum Kochen erforderliche Wärme direkt im
Boden des Kochgeschirrs. Die Glaskeramik
wird lediglich durch die Rückwärme des
Kochgeschirrs erwärmt.
Das Kühlgebläse schaltet sich abhängig
von der Temperatur der Elektronik automa­tisch ein und aus.

Anzeige Power-Funktion

Power-Funktion

electrolux 7

Bedienung des Gerätes

3 Induktions-Kochzonen mit geeignetem

Geschirr verwenden.

Gerät ein- und ausschalten

Bedienfeld Anzeige

Einschalten 1 Sekunde berühren leuchtet. Die Betriebsbereitschafts-

Ausschalten 1 Sekunde berühren erlischt. Die Betriebsbereitschaftsan-

anzeigen der einzelnen Kochzonen
leuchten ebenfalls

zeigen der einzelnen Kochzonen er­löschen auch.

3 Nach dem Einschalten muss innerhalb

von ca. 10 Sekunden eine Kochstufe

oder eine Funktion eingestellt werden,

sonst schaltet sich das Gerät automa-

tisch aus.

Kochstufe einstellen

Die Bedienleiste an der Position der ge­wünschten Kochstufe berühren. Die Koch­stufe wird in der Anzeige angezeigt.
Eventuell nach links oder rechts korrigieren.

Nicht loslassen, bevor die gewünschte
Kochstufe erreicht ist.

8 electrolux

Bedienfeld verriegeln/entriegeln

Das Bedienfeld kann mit Ausnahme des
Sensorfeldes „Ein/Aus“ jederzeit verriegelt
werden, um ein Verstellen der Einstellungen,
z.B. durch Darüberwischen mit einem Lap­pen, zu verhindern.

Bedienfeld Anzeige

Einschalten berühren leuchtet
Ausschalten berühren erlischt

3 Beim Ausschalten des Geräts wird die

Verriegelung automatisch ausgeschal-

tet.

STOP+GO-Funktion ein- und
ausschalten

Die STOP+GO-Funktion schaltet alle einge­schalteten Kochzonen gleichzeitig in die
Warmhaltestufe und wieder in die vorher ein­gestellte Kochstufe.

Bedienfeld Anzeige

Einschalten berühren Warmhaltestufe

Ausschalten berühren vorher eingestellte Kochstufe (nicht An-

koch-Automatik oder Power-Funktion)

3 Timer-Funktionen werden durch

STOP+GO nicht angehalten.

3 STOP+GO verriegelt das gesamte Bedi-

enfeld bis auf das Sensorfeld .

Ankoch-Automatik verwenden

Alle Kochzonen sind mit einer Ankoch-Auto­matik ausgestattet. Beim Einstellen einer
Kochstufe mit der Ankochautomatik schaltet
die Kochzone für eine bestimmte Zeit auf die
volle Leistung und schaltet dann automa­tisch auf die eingestellte Kochstufe zurück.

Schritt Bedienfeld Anzeige

1. Ankochstufe wählen Anzeige von blinkt

2. Die gewünschte Kochstufe zwi-

schen 1 und 8 wählen

Die Dauer des automatischen Ankochstoßes
ist abhängig von der eingestellten Kochstufe.

die gewünschte Kochstufe wird ange­zeigt. Anzeige von
Solange die Anzeige von
beitet das Gerät mit voller Leistung.
Nach Ablauf des Ankochstoßes erlischt
die Anzeige von

electrolux 9

leuchtet.

leuchtet, ar-

Kochstufe Dauer des Ankochstoßes

[min: sek]

1 0:10
2 0:10
3 3:10
4 5:50
5 10:10
6 2:00
7 2:30
8 2:50
9 ---

10 electrolux

Kindersicherung verwenden

Die Kindersicherung verhindert eine uner­wünschte Benutzung des Gerätes.

Kindersicherung einschalten

Schritt Bedienfeld Kontrolllampe

1. Gerät einschalten (keine Kochstufe

2. 4 Sekunden berühren über leuchtet

Die Kindersicherung ist eingeschaltet.

Kindersicherung ausschalten

Schritt Bedienfeld Kontrolllampe

1. Gerät einschalten (keine Kochstufe

2. 4 Sekunden berühren über erlischt

3. Gerät ausschalten.

Die Kindersicherung ist ausgeschaltet.

3 Die Kindersicherung kann nur ein- und

ausgeschaltet werden, wenn keine

Kochstufe eingestellt ist.

Kindersicherung überwinden

Die Kindersicherung kann damit für einen
einmaligen Kochvorgang ausgeschaltet wer­den; sie bleibt danach weiter aktiv.

Schritt Bedienfeld Kontrolllampe

1. Gerät einschalten über leuchtet

2. 4 Sekunden berühren über erlischt

Bis zum nächsten Ausschalten des Gerätes kann es normal benutzt werden. Nach dem
Ausschalten ist die Kindersicherung weiterhin aktiv.

einstellen)

einstellen)

leuchtet. Die Betriebsbereit­schaftsanzeigen der einzelnen
Kochzonen leuchten

über leuchtet

3 Nach dem Überwinden der Kindersiche-

rung muss innerhalb von

ca. 10 Sekunden eine Kochstufe oder

eine Funktion eingestellt werden, sonst

schaltet sich das Gerät automatisch

aus.

electrolux 11

Power-Funktion ein- und ausschalten

Die Power-Funktion stellt den Induktions­Kochzonen zusätzliche Leistung zur Verfü­gung, z.B. um eine große Menge Wasser
schnell zum Kochen zu bringen.
Die Power-Funktion wird für maximal 10 Mi­nuten aktiviert. Danach schaltet die Indukti­ons-Kochzone automatisch auf die
Kochstufe 9 zurück.

Bedienfeld Anzeige

Einschalten berühren Die Leuchtelemente der Be-

Ausschalten Kochstufe 1-9 wählen gewählte Kochstufe wird

dienleiste leuchten. Die An­zeige von

angezeigt. Die Anzeige über

blinkt

erlischt

3 Wird die Power-Funktion beendet,

wechseln die Kochzonen automatisch

zur vorher eingestellten Kochstufe zu-

rück.

Power-Management

Die Kochzonen des Kochfeldes verfügen
über eine maximale Leistung.

Wenn für eine Kochzone die Powerfunktion
gewählt wurde, stellt das Powermanage­ment die zusätzliche Leistung für diese
Kochzone zulasten der anderen Kochzone
des Paares zur Verfügung.
Beispiel: an einer Kochzone ist die Kochstufe
9 gewählt. Für die dazugehörige Kochzone
wird die Powerfunktion eingeschaltet. Die
Powerfunktion wird ausgeführt, aber Koch­stufe 9 bei einer Kochzone und gleichzeitig
Powerfunktion bei der anderen Kochzone ei­nes Paares überschreitet die Maximalleis­tung für beide. Daher reduziert das
Powermanagement die Leistung der zuerst
eingeschalteten Kochzone von 9 auf zum
Beispiel 5 und die Anzeige dieser Kochzone
wechselt zwischen 9 und 5 und bleibt dann
auf der zur Zeit maximal möglichen 5 stehen.
(Ob die Anzeige zwischen 9 und 5 oder 9
und 3 oder anderen Werten wechselt, hängt
von dem Gerätetyp und der Kochzonengrö­ße ab.).

Die maximale Leistung ist erreicht, wenn für
alle Kochzonen Kochstufe 9 eingestellt ist
Zwei Kochzonen bilden ein Paar, (siehe Ab­bildung), d. h. zwischen diesen Kochzonen
teilt das Powermanagement die maximal
verfügbare Leistung auf.

12 electrolux

Timer verwenden

Funktion Voraussetzung Ergebnis nach Ablauf

Abschaltautomatik bei einer eingestellten

Kurzzeitmesser bei nicht verwendeten

3 Wurde nur ein Kurzzeitmesser einge-

stellt, kann dieser nur bei eingeschalte-

tem Gerät geändert werden.

Kochstufe

Kochzonen

akustisches Signal

Kochzone schaltet aus

akustisches Signal

3 Wird zusätzlich zu einem eingestellten

Kurzzeitmesser an dieser Kochzone

eine Kochstufe eingestellt, wird die

Kochzone nach Ablauf der eingestellten

Zeit ausgeschaltet.

3 Wird eine Kochzone ausgeschaltet wird

die eingestellte Timer-Funktion mit aus-

geschaltet.

Kochzone auswählen

Schritt Bedienfeld Anzeige

1. 1xberühren Kontrolllampe der ersten Kochzo-
ne blinkt

der Zeit

00 blinkt

00 blinkt

2. 1xberühren Kontrolllampe der zweiten Koch-

3. 1xberühren Kontrolllampe der dritten Koch-

4. 1xberühren Kontrolllampe der vierten Koch-

zone blinkt

zone blinkt

zone blinkt

3 Sind weitere Timer-Funktionen einge-

stellt, wird nach einigen Sekunden die
kürzeste verbleibende Zeit aller Timer­Funktionen angezeigt und die zugehöri­ge Kontrolllampe blinkt.

electrolux 13

Zeit einstellen

Schritt Bedienfeld Anzeige

1. Kochzone auswählen Kontrolllampe der ausgewählten Kochzone
blinkt

2. oder berühren 00 bis 99 Minuten

Nach einigen Sekunden blinkt die Kontrolllampe langsamer.
Die Zeit ist eingestellt.
Die Zeit läuft rückwärts ab.

Timer-Funktion ausschalten

Schritt Bedienfeld Anzeige

1. Kochzone auswählen Kontrolllampe der ausgewählten Kochzone
blinkt schneller
Verbleibende Zeit wird angezeigt

2. berühren Die verbleibende Zeit zählt rückwärts bis 00.

Die Kontrolllampe erlischt.
Die Timer-Funktion für die ausgewählte Kochzone ist ausgeschaltet.

Zeit verändern

Schritt Bedienfeld Anzeige

1. Kochzone auswählen Kontrolllampe der ausgewählten Kochzone
blinkt schneller
Verbleibende Zeit wird angezeigt

2. oder berühren 01 bis 99 Minuten

Nach einigen Sekunden blinkt die Kontrolllampe langsamer.
Die Zeit ist eingestellt.
Die Zeit läuft rückwärts ab.

Verbleibende Zeit einer Kochzone anzeigen

Schritt Bedienfeld Anzeige

1. Kochzone auswählen Kontrolllampe der ausgewählten Kochzone
blinkt schneller
Verbleibende Zeit wird angezeigt

Nach einigen Sekunden blinkt die Kontrolllampe langsamer.

Akustisches Signal ausschalten

Schritt Bedienfeld Akustisches Signal

1. berühren Akustische Quittierung.

Akustisches Signal verstummt.

14 electrolux

Automatische Abschaltung

Kochfeld

Induktions-Kochzonen

• Bei Überhitzung (z.B. durch einen leer-

• Wird nach dem Einschalten des Koch-

feldes nicht innerhalb von ca. 10 Sekun­den bei einer Kochzone eine Kochstufe
eingestellt, schaltet das Kochfeld auto­matisch ab.

• Werden ein oder mehrere Sensorfelder

• Wird nicht geeignetes Geschirr verwen-

länger als ca. 10 Sekunden durch Ge­genstände (Topf o.ä.) verdeckt, ertönt
ein Signal und das Kochfeld schaltet au­tomatisch ab.

• Wird eine der Kochzonen nach einer be-

• Werden alle Kochzonen ausgeschaltet,

schaltet sich das Kochfeld nach ca. 10
Sekunden automatisch aus.

Bedienfeld

• Werden bei ausgeschaltetem Gerät ein
oder mehrere Sensorfelder des Bedien­feldes länger als 10 Sekunden verdeckt,
ertönt ein Signalton. Der Signalton
schaltet sich automatisch ab, wenn die
Sensorfelder nicht mehr verdeckt sind.

Kochstufe Abschaltung nach

1 - 2 6 Stunden
3 - 4 5 Stunden
5 4 Stunden
6 - 9 1,5 Stunden

gekochten Topf) schaltet sich die Koch­zone automatisch aus. wird
angezeigt. Vor der erneuten Verwen­dung muss die Kochzone auf
gestellt werden und abgekühlt sein.

det, leuchtet in der Anzeige und
nach 2 Minuten schaltet sich die Anzei­ge der Kochzone aus.

stimmten Zeit nicht ausgeschaltet oder
die Kochstufe nicht verändert, schaltet
sich die entsprechende Kochzone auto­matisch aus. wird angezeigt. Vor der
erneuten Verwendung muss die Koch­zone auf gestellt werden.

Tipps zum Kochen und Braten

Kochgeschirr für Induktions-Kochzonen

Geschirrmaterial

Geschirrmaterial geeignet

Gusseisen +
Stahl, Stahlemail +
Edelstahl +*
Topfboden mehrlagig +*
Aluminium, Kupfer, Messing ­Glas, Keramik, Porzellan -

electrolux 15

3 * Kochgeschirr für Induktions-Kochzo-

nen wird vom Hersteller entsprechend
gekennzeichnet.

Eignungsprüfung

Kochgeschirr ist für Induktion geeignet,
wenn ...

• ... etwas Wasser auf einer Induktions­Kochzone mit Kochstufe 9 innerhalb
kurzer Zeit erhitzt wird.

• ... ein Magnet am Geschirrboden haften
bleibt.

Kochzonen-

durchmesser [mm]

210 180
180 145
145 120

3 Das Kochgeschirr muss zentriert auf

den Kochzonen stehen.

Tipps zum Energiesparen

2 Kochgeschirr vor dem Einschalten der

Kochzone aufsetzen.

2 Kochgeschirr, wenn möglich, immer mit

einem Deckel verschließen.

Geschirrboden

Der Boden des Kochgeschirrs sollte so dick
und plan wie möglich sein.

Topfgröße

Induktions-Kochzonen passen sich der Grö­ße des Geschirrbodens bis zu einer be­stimmten Grenze automatisch an. Jedoch
muss der magnetische Teil des Geschirrbo­dens je nach Kochzonengröße einen Min­dest-Durchmesser haben.

Mindestdurchmesser

des Geschirrbodens [mm]

16 electrolux

Anwendungsbeispiele zum Kochen

Die Angaben in folgender Tabelle sind Richt­größen.

Koch-

stufe

0 Aus-Stellung

1

1-2

2-3

3-4

4-5

6-7

7-8

9

Die Power-Funktion eignet sich zum Anko-

Gar-

vorgang

Warmhalten

Schmelzen

Stocken

Quellen

Dämpfen

Dünsten

Kochen

Mildes
Braten

Starkes

Braten

Ankochen

Anbraten
Frittieren

Geeignet für Dauer Hinweise/Tipps

Warmhalten von gegarten

Speisen

Sauce hollandaise,

Schmelzen von Butter,

Schokolade, Gelatine

Schaumomelett, Eierstich 10-40 Min. Mit Deckel garen

Quellen von Reis und Milchge-

richten

Erhitzen von Fertiggerichten

Dünsten von Gemüse, Fisch

Schmoren von Fleisch

Dämpfen von Kartoffeln 20-60 Min.

Kochen größerer Speise-

mengen, Eintopfgerichte und

Suppen

Schnitzel, Cordon bleu, Kotelett,

Frikadellen, Bratwürste, Leber,

Mehlschwitze, Eier, Eierkuchen,

Krapfen frittieren

Kartoffelpuffer, Lendenstücke,

Steaks, Flädle

Ankochen großer Mengen Wasser, Spätzle kochen, Anbraten von Fleisch (Gu-

lasch, Schmorbraten), Frittieren von Pommes frites

chen großer Mengen Flüssigkeit.

nach Bedarf Abdecken

5-25 Min. Zwischendurch umrühren

Mindestens doppelte Men-

25-50 Min.

20-45 Min.

60-150 Min.

fortlaufend

backen

5-15 Min.

pro Pfanne

ge Flüssigkeit zum Reis ge-

ben, Milchgerichte

zwischendurch umrühren

Bei Gemüse wenig Flüssig­keit zugeben (einige Esslöf-

verwenden, z. B.: Max.

Bis zu 3 l Flüssigkeit plus

Zwischendurch wenden

Zwischendurch wenden

fel)

Wenig Flüssigkeit

¼

l Wasser auf

750gKartoffeln

Zutaten

Reinigung und Pflege

electrolux 17

1 Vorsi cht! Verbrennungsgefahr durch

Restwärme.

1 Achtung! Scharfe und scheuernde Rei-

nigungsmittel beschädigen das Gerät.
Mit Wasser und Spülmittel reinigen.

Gerät nach jedem Gebrauch reinigen

1. Gerät mit einem feuchten Tuch und ein
wenig Spülmittel abwischen.

2. Gerät mit einem sauberen Tuch trocken­reiben.

Verschmutzungen entfernen

1. Den Reinigungsschaber schräg zur
Glaskeramikfläche ansetzen.

2. Verschmutzungen mit gleitender Klinge
entfernen.

3. Gerät mit einem feuchten Tuch und ein
wenig Spülmittel abwischen.

4. Gerät mit einem sauberen Tuch trocken­reiben.

Art der Verschmutzung sofort bei abgekühltem Gerät mit

Zucker, zuckerhaltige Speisen ja --­Kunststoffe, Aluminiumfolien ja --­Kalk- und Wasserränder --- ja
Fettspritzer --- ja
metallisch schimmernde

Verfärbungen

--- ja

1 Achtung! Rückstände von Reinigungs-

mitteln beschädigen das Gerät. Rück­stände mit Wasser und Spülmittel
entfernen.

entfernen

Reinigungsschaber*

Glaskeramik- oder

Edelstahlreiniger*

*Reinigungsschaber, Glaskeramik- oder Edelstahlrei-

niger sind im Fachhandel erhältlich

3 Hartnäckige Verschmutzungen mit ei-

nem Glaskeramik- oder Edelstahlreini­ger entfernen.

3 Kratzer oder dunkle Flecken in der Glas-

keramik, lassen sich nicht mehr entfer­nen, beeinträchtigen jedoch die
Funktion des Gerätes nicht.

18 electrolux

Was tun, wenn …

Problem Mögliche Ursache Abhilfe

Die Kochzonen lassen sich nicht
einschalten oder funktionieren
nicht

Die Restwärme-Anzeige zeigt
nichts an

Wiederholter Signalton (6x), Gerät
schaltet ab

Signalton ertönt bei ausgeschalte­tem Gerät

Signalton ertönt und Gerät schal­tet sich ein und nach 5 Sek. wieder
aus; nach 5 Sek. ertönt ein weite­rer Signalton

Anzeige wechselt zwischen zwei
Kochstufen

leuchtet Ungeeignetes Kochgeschirr Geeignetes Geschirr verwenden

leuchtet Überhitzungschutz der Kochzone

Seit dem Einschalten des Geräts
sind mehr als 10 Sekunden ver­gangen

Die Verriegelung ist eingeschaltet Verriegelung ausschalten (siehe

Die Kindersicherung ist einge­schaltet

Mehrere Sensorfelder wurden
gleichzeitig berührt

Automatische Abschaltung hat
ausgelöst

Bedienfeld verschmutzt Die Sensorfelder müssen trocken

Die Kochzone ist nur kurz in Be­trieb gewesen und daher noch
nicht heiß

Ein oder mehrere Sensorfeld(er)
sind länger als 10 Sekunden ver­deckt

Das Bedienfeld ist durch Gegen­stände ganz oder teilweise be­deckt

Das Ein/Aus Sensorfeld wurde
verdeckt, z.B. durch einen Lappen

Das Power-Management reduziert
die Leistung dieser Kochzone

Kein Kochgeschirr auf der Koch­zone

Geschirrboden-Durchmesser ist
für die Kochzone zu klein

ist ausgelöst
Automatische Abschaltung hat

ausgelöst

Gerät wieder einschalten.

Kapitel „Bedienfeld verriegeln/ent­riegeln“)

Kindersicherung deaktivieren (sie­he Kapitel „Kindersicherung“)

Nur ein Sensorfeld berühren

Eventuell auf dem Bedienfeld lie­gende Gegenstände (Topf, Lap­pen o.ä.) entfernen. Gerät wieder
einschalten

und fettfrei sein.

Sollte die Kochzone heiß sein, den
Kundendienst rufen.

Sensorfelder freigeben

Gegenstände entfernen

Keine Gegenstände auf dem Bedi­enfeld ablegen

Siehe Abschnitt „Power-Funktion
ein-/ausschalten“

Kochgeschirr aufsetzen

Auf kleinere Kochzone wechseln
Geeignetes Geschirr verwenden
Kochzone ausschalten. Kochzone

wieder einschalten
Gerät ausschalten. Gerät wieder

einschalten

electrolux 19

Problem Mögliche Ursache Abhilfe

und Zahl wird angezeigt Fehler in der Elektronik Gerät einige Minuten vom Netz

trennen (Sicherung der Hausins­tallation herausnehmen)
Wird nach dem Ei nschalten wieder

angezeigt, den Kundendienst

rufen

Wenn Sie das Problem mit der oben an­gegebenen Abhilfemaßnahme nicht be­heben können, wenden Sie sich bitte an
Ihren Fachhändler oder den Kunden­dienst.

1 Warnung! Reparaturen am Gerät dür-

fen nur von Fachkräften durchgeführt
werden. Durch unsachgemäße Repara­turen können erhebliche Gefahren für
den Benutzer entstehen.

Betriebsgeräusche

Folgende Geräusche können beim Betrieb
von Induktions-Kochzonen, je nach Material
und Verarbeitung des Bodens, im Kochgerät
entstehen:

• Prasseln (1)
bei Verwendung von Kochgeschirr aus
verschiedenen Materialien (Sandwich­Bauweise)

• Pfeifen (1)
beim Betrieb einer einzelnen Kochzone
oder mehrerer Kochzonen mit hohen
Leistungen, wenn Kochgeschirr aus
verschiedenen Materialien (Sandwich­Bauweise) verwendet wird

• Brummen (2)
kann bei bei hohen Leistungsstufen auf­treten

• Klicken (2)
bei elektronischen Schaltvorgängen

• Rauschen, Surren (3)
Das Gerät ist mit einem Ventilator zur
Kühlung der Elektronik ausgestattet.
Beim Betrieb des Ventilators ist ein sur­rendes oder rauschendes Geräusch
hörbar, das sich je nach Leistung än­dern und auch nach dem Ausschalten
des Gerätes noch eine Weile andauern
kann.

Die beschriebenen Geräusche sind nor­mal und weisen auf keinen Defekt hin.

3 Bei Fehlbedienungen kann der Besuch

des Kundendienst-Technikers bzw. des
Fachhändlers auch während der Garan­tiezeit nicht kostenlos erfolgen.

20 electrolux

1

Entsorgung

2 Verpackungsmaterial

Die Verpackungsmaterialien sind um­weltverträglich und wiederverwertbar.
Die Kunststoffteile sind gekennzeichnet,
z. B. >PE<, >PS< etc. Entsorgen Sie die
Verpackungsmaterialien entsprechend
ihrer Kennzeichnung bei den kommuna­len Entsorgungsstellen in den dafür vor­gesehenen Sammelbehältern.

2 Altgerät

Das Symbol
seiner Verpackung weist darauf hin,
dass dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, son­dern an einem Sammelpunkt für das
Recycling von elektrischen und elektro­nischen Geräten abgegeben werden
muss. Durch Ihren Beitrag zum korrek­ten Entsorgen dieses Produkts schüt­zen Sie die Umwelt und die Gesundheit
Ihrer Mitmenschen. Umwelt und Ge­sundheit werden durch falsches Entsor­gen gefährdet. Weitere Informationen
über das Recycling dieses Produkts er­halten Sie von Ihrem Rathaus, Ihrer Müll­abfuhr oder dem Geschäft, in dem Sie
das Produkt gekauft haben.

W auf dem Produkt oder

2

3

Montageanweisung

electrolux 21

1 Sicherheitshinweise

ACHTUNG! Unbedingt lesen.
Die im Einsatzland geltenden Gesetze, Ver­ordnungen, Richtlinien und Normen sind ein­zuhalten (Sicherheitsbestimmungen, sach­und ordnungsgemäßes Recycling etc.).
Die Montage darf nur von einer Fachkraft
ausgeführt werden.
Die Mindestabstände zu anderen Geräten
und Möbeln sind einzuhalten.
Der Berührungsschutz muss durch den Ein­bau gewährleistet sein, zum Beispiel Schub­laden dürfen nur mit Schutzboden direkt
unter dem Gerät montiert sein.
Die Schnittflächen an der Arbeitsplatte sind
mit einem geeigneten Dichtungsmaterial ge­gen Feuchtigkeit zu schützen.
Die Dichtung schließt das Gerät spaltfrei mit
der Arbeitsplatte ab.
Die Unterseite des Geräts einbauseitig vor
Dampf und Feuchtigkeit schützen, z.B. von
einem Geschirrspüler oder Backofen.
Vermeiden Sie die Montage des Gerätes di­rekt neben Türen und unter Fenstern. Auf­klappende Türen und aufspringende Fenster
können sonst heißes Kochgeschirr von der
Kochstelle reißen.

z Verletzungsgefahr durch elektri-

schen Strom

• Die Netzanschlussklemme liegt an
Spannung.

• Netzanschlussklemme spannungsfrei
machen.

• Anschlussschema beachten.

• Sicherheitsregeln der Elektrotechnik be-

achten.

• Berührungsschutz durch fachgerechten
Einbau sicherstellen.

• Den Elektroanschluss durch eine Elek­trofachkraft ausführen lassen.

z Schäden durch elektrischen Strom

• Lockere und unsachgemäße Steckver­bindungen können die Klemme überhit­zen.

• Klemmverbindungen fachgerecht aus­führen.

• Kabel zugentlasten.

• Bei 1 oder 2 phasigem Anschluss muss

jeweils die passende Netzanschlusslei­tung vom Typ H05BB-F Tmax 90°C
(oder höherwertig) eingesetzt werden.

• Wenn die Netzanschlussleitung dieses
Gerätes beschädigt ist, muss sie durch
eine besondere Anschlussleitung (Typ
H05BB-F Tmax 90°C; oder höherwer­tig) ersetzt werden. Diese ist beim Kun­dendienst erhältlich.

In der elektrischen Installation ist eine Ein­richtung vorzusehen, die es ermöglicht, das
Gerät mit einer Kontaktöffnungsweite von
mind. 3 mm allpolig vom Netz zu trennen.
Als geeignete Trennvorrichtungen gelten z.B.
LS-Schalter, Sicherungen (Schraubsicherun­gen sind aus der Fassung herauszuneh­men), FI-Schalter und Schütze.

Dichtung aufkleben

• Die Arbeitsplatte im Ausschnittbereich
reinigen.

• Das mitgelieferte, einseitig selbstkleben­de Dichtungsband umlaufend auf der
Unterseite des Kochfeldes entlang des
äußeren Randes der Glaskeramikschei­be aufkleben. Dabei nicht dehnen. Die
Schnittstelle soll in der Mitte einer Seite
liegen. Nach dem Ablängen (einige mm
zugeben) die beiden Enden stumpf ge­geneinander drücken.

22 electrolux

Montage

electrolux 23

24 electrolux

electrolux 25

26 electrolux

Typenschild

AHD60155P

55GADDCAU

ELECTROLUX

230 V 50 Hz

949 593 148

Induction 7,4 kW
7,4 kW

Service

Bei technischen Störungen prüfen Sie bitte
zunächst, ob Sie mit Hilfe der Gebrauchsan­weisung (Kapitel „Was tun, wenn...“) das
Problem selbst beheben können.

Wenn Sie das Problem nicht beheben konn­ten, wenden Sie sich bitte an den Kunden­dienst oder einen unserer Service-Partner.

Um Ihnen schnell helfen zu können, benöti­gen wir folgende Angaben:

– dreistellige Buchstaben-Zahlenkombi-

nation der Glaskeramik

– Modellbezeichnung
– Produkt-Nummer (PNC)
– Serien-Nummer (S-No.)

(Nummern siehe Typschild)

– Art der Störung
– eventuelle Fehlermeldung, die das Gerät

anzeigt
Damit Sie die benötigten Kennziffern Ihres
Gerätes zur Hand haben, empfehlen wir, sie
hier einzutragen:

electrolux 27

Modellbezeichnung: .....................................

PNC: .....................................

S-No: .....................................

www.electrolux.com

www.electrolux-arthurmartin.fr

867 202 496-B-210109-02
