NOTICE D’UTILISATION

sèche-linge

ADC 5302

NNoouuss vvoouuss ddoonnnneerroonnss ttoouujjoouurrss pplluuss..

Débridage: voir page 15

125993322.qxp 2004-06-23 11:09 Page 1

Nous vous remercions de la confiance que vous nous avez témoignée
en choisissant:

Nous savons que vous attendez de cet appareil qu’il vous apporte pleinement
satisfaction en termes d’efficacité, fiabilité, facilité d’utilisation.

C’est en fonction de ces exigences qu’il a été conçu avec le plus grand soin,
la plus grande attention.

Son utilisation est très simple. Cependant, nous vous recommandons de lire
attentivement cette notice. Bien connaître votre nouvel appareil, c’est non
seulement éviter au départ une erreur de manipulation susceptible de
l’endommager, mais c’est aussi vous familiariser avec toutes les possibilités
qu’il vous offre.

Nous souhaitons que la satisfaction que vous aurez dans son utilisation vous
amène à nous choisir pour d’autres appareils de notre marque.

A bientôt et encore merci.

125993322.qxp 2004-06-23 11:09 Page 2

3

Sommaire

A l’attention de l’utilisateur

Avertissements importants 4

Utilisation 4
Installation 4

Protection de l’environnement 4

Description de l’appareil 5

Utilisation de votre sèche-linge 6

Le bandeau de commandes 6

Comment faire un séchage? 8

Guide des programmes 9

Guide de séchage 10

Entretien et nettoyage 11

Nettoyage extérieur 11

Nettoyage de la porte 11

Nettoyage des filtres 11

Nettoyage du condenseur d’air 11

Vidange du bac d’eau de condensation 12

Nettoyage de la grille d’aspiration 12

Nettoyage du tambour 12

En cas d’anomalie de
fonctionnement 13

Service Après-Vente 13

Garantie 14

A l’attention de l’installateur

Caractéristiques techniques 14

Installation 15

Débridage 15

Emplacement 15

Raccordement électrique 15

Installation en colonne 15

Réversibilité de la porte 15

Comment lire votre notice d’utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d’utilisation.

Instructions de sécurité

Conseils et recommandations

Informations liées à la protection de l’environnement

125993322.qxp 2004-06-23 11:09 Page 3

4

Avertissements importants

Conservez cette notice d’utilisation avec votre
appareil. Si l’appareil devait être vendu ou cédé à une autre
personne, assurez-vous que la notice d’utilisation
l’accompagne. Le nouvel utilisateur pourra alors être
informé du fonctionnement de celui-ci et des
avertissements s’y rapportant.

Ces avertissements ont été rédigés pour votre
sécurité et celle d’autrui.

Utilisation

• Cet appareil a été conçu pour être utilisé par des adultes.
Veillez donc à ce que les enfants n’y touchent pas ou
qu’ils ne l’utilisent pas comme un jouet.

• A la réception de l’appareil, déballez-le ou faites-le
déballer immédiatement. Vérifiez son aspect général.
Faites les éventuelles réserves par écrit sur le bon de
livraison dont vous garderez un exemplaire.

• Votre appareil est destiné à un usage domestique.
Ne l’utilisez pas à des fins commerciales ou
industrielles ou pour d’autres buts que celui pour lequel
il a été conçu.

• Ne modifiez pas ou n’essayez pas de modifier les
caractéristiques de cet appareil. Cela représenterait un
danger pour vous.

• Débranchez toujours l’appareil après son utilisation.

• Tout le linge à sécher doit être essoré avant d’être
introduit dans le tambour. Plus la vitesse
d’essorage sera importante, plus courte sera la durée
du séchage d’où économie d’énergie.

• Ne séchez pas d’articles ayant été traités avec des
produits chimiques, tels que les produits utilisés pour le
nettoyage à sec, car ils pourraient provoquer une
explosion.

• Ne séchez en aucun cas des chaussures (tennis,etc.), car
elles pourraient s’encastrer entre la porte et le tambour,
bloquant ce dernier.

• Contrôlez qu’un briquet n’est pas resté dans une
poche.

• Laissez la porte entrouverte lorsque le sèche-linge n’est
pas utilisé, mais veillez à ce que les enfants ne
s’enferment pas dans l’appareil.

• Nettoyez les filtres après chaque utilisation.

• N’utilisez jamais l’appareil sans filtres ou avec des filtres
endommagés. Cela pourrait provoquer un incendie.

• Les enfants en bas âge et les petits animaux
domestiques peuvent se glisser dans le tambour du
sèche-linge. Contrôlez le tambour avant de mettre
l’appareil en fonctionnement.

• Evitez l’accumulation de poussière autour de l’appareil pour
permettre à l’air de circuler librement.

• N’essayez jamais de réparer l’appareil
vous-même. Les réparations effectuées par du
personnel non qualifié peuvent provoquer des
dommages importants.

Installation

• Si l’installation électrique de votre habitation nécessite
une modification pour le branchement de votre appareil,
faites appel à un électricien qualifié.
Avant de procéder au branchement de votre appareil,
lisez attentivement les instructions figurant au chapitre
“Branchement électrique”.

• Assurez-vous, après avoir installé l’appareil, que celui­ci ne repose pas sur le câble d’alimentation.

• Cet appareil est lourd. Faites attention lors de son
déplacement.

Protection de
l’environnement

• Tous les matériaux marqués par le symbole sont
recyclables. Déposez-les dans une déchetterie prévue

à cet effet (renseignez-vous auprès des services de
votre commune) pour qu’ils puissent être récupérés et
recyclés.

• Si vous procédez à la mise à la casse de votre ancien
appareil, mettez hors d’usage ce qui pourrait
représenter un danger : coupez le câble d’alimentation
au ras de l’appareil et neutralisez le dispositif de
fermeture de la porte.

• En cas d’anomalie de fonctionnement, reportez-vous à
la rubrique “EN CAS D’ANOMALIE DE
FONCTIONNEMENT”. Si malgré toutes les
vérifications, une intervention est nécessaire, le service
après-vente du vendeur de votre appareil est le premier
habilité à intervenir. A défaut (déménagement,
fermeture du magasin où vous avez effectué l’achat...),
consultez l’Assistance Consommateurs.

• En cas d’intervention sur votre appareil, exigez du

service après-vente les pièces de rechange
certifiées Constructeur.

Veuillez lire attentivement ces remarques

avant d’installer et d’utiliser votre appareil.

Nous vous remercions de votre attention.

125993322.qxp 2004-06-23 11:09 Page 4

5

Description de l’appareil

Votre appareil

01 Plan de travail

02 Bac d’eau de condensation

03 Filtres

04 Plaque signalétique

05 Condenseur d’air

06 Pieds réglables

1

2

5

6

3

4

3

6

X

T

R

A

C

A

P

A

C

I

T

E

A

B

0

A

B

C

D

E

F

G

H

J

K

9
0


6

0

3
0


L

march

e

ar

r

êt

séch

a

g

e

déli

ca

t

annulatio

n

alar

m

e

dé

p

ar

t

A

DC

53

0

2

P

R

O

G

R

A

M

M

E

S

R

OTA

TI

O

N A

LTER

N

E

E

TAMB

OUR IN

OX

Coton

125993322.qxp 2004-06-23 11:09 Page 5

6

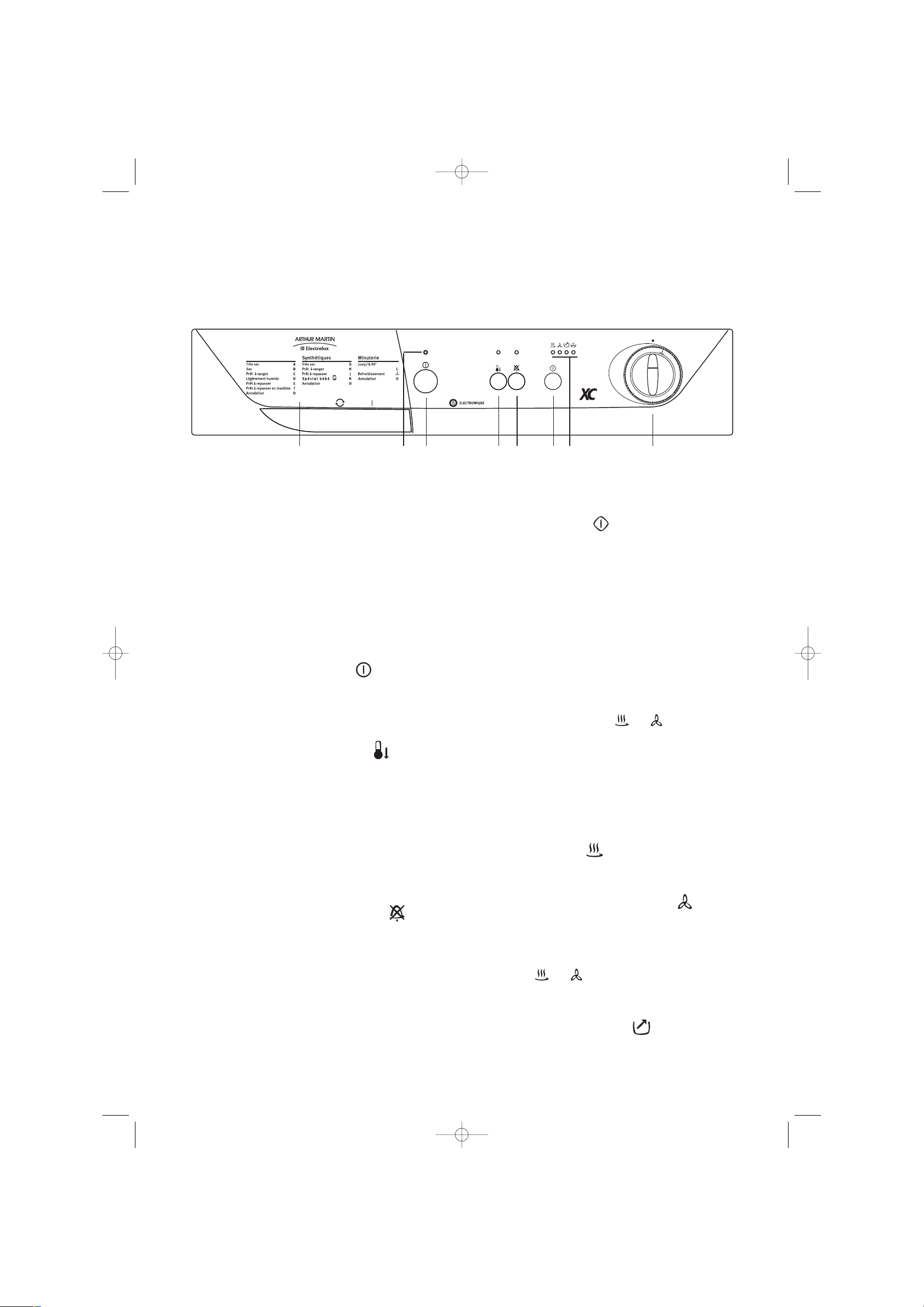

1 Guide des programmes

Il vous aidera à choisir le programme convenant le
mieux à votre linge.

2 Voyant de mise sous tension

Il s'allume lorsque l'appareil est sous tension
(touche marche/arrêt enclenchée) et s’éteint en
faisant ressortir la même touche.

3 Touche marche/arrêt

Cette touche permet de mettre le sèche-linge sous
tension. A la fin du programme, faites ressortir cette
touche pour mettre le sèche-linge hors tension.

4 Touche séchage délicat

L’enclenchement de cette touche permet d’effectuer
un séchage à une température inférieure pour du
linge délicat. Le voyant correspondant s’allume.
Cette option est utilisable aussi dans le séchage
chronométrique.
Le chauffage est effectué à 1400 W au lieu de
2200 W.
Si la touche n’est pas enclenchée le chauffage
s’effectuera à pleine puissance (2200 W).

5 Touche annulation alarme

Des signaux sonores retentissent lors de
l’enclenchement des touches, durant la phase anti­froissage, à la fin du programme et lorsque le bac
d’eau de condensation est plein.
Enclenchez cette touche lors de la programmation si
vous souhaitez supprimer l’alarme sonore durant la
phase anti-froissage.
Le voyant correspondant s’allume.

6 Touche départ

Appuyez sur cette touche pendant 2 secondes
environ pour mettre le sèche-linge en
fonctionnement après avoir sélectionné le
programme.

Si la porte de l’appareil ou le portillon en bas
sont ouverts en cours de programme, cette
touche doit être enclenchée à nouveau après
fermeture de la porte pour que le programme
démarre là où il a été interrompu.

Cette touche doit être enclenchée aussi après une
coupure de courant et après avoir remis en place le
bac d’eau de condensation s’il a été vidé en cours
de programme.
Dans les deux cas le voyant ou (suivant la
phase en cours) clignote pour vous rappeler que la
touche départ doit être enclenchée à nouveau.

7 Voyants déroulement programme

Ces voyants vous indiquent les différentes phases
du programme que l’appareil est en train
d’effectuer:

Voyant de séchage

Ce voyant indique que l’appareil est en phase de
séchage.

Voyant «phase de refroidissement»

Ce voyant indique que l’appareil est en phase de
refroidissement. En fin de séchage, une phase de
refroidissement de 10 minutes est prévue pour
éviter le froissement du linge.

Si le voyant ou clignote cela signifie que la
touche départ doit être enclenchée à nouveau pour
que le programme redémarre.

Voyant «fin de programme»

Ce voyant clignote à la fin de la phase de

Utilisation de votre sèche-linge

Le bandeau de commandes

6

XTRACAPACITE

12345678

0

A

B

C

D

E

F

G

H

J

K

90

60

30

L

marche

arrêt

séchage

délicat

annulation

alarme

départ

ADC 5302

PROGRAMMES

ROTATION ALTERNEE

TAMBOUR INOX

Coton

Rafraîchir

125993322.qxp 2004-06-23 11:09 Page 6

7

refroidissement et pendant la phase anti-froissage.

Voyant du bac d’eau de condensation

Il clignote lorsque le bac est plein.

8 Programmateur/Minuteur

Il vous permet de sélectionner un séchage
électronique ou chronométrique.

Tournez la manette sur le programme ou le temps
désiré.

Le séchage à contrôle électronique
(automatique)

L’appareil fonctionne avec ces programmes à l’aide
de sondes qui testent le degré d’humidité du linge.
Il vous suffit d’afficher le programme en fonction de
la catégorie de linge et du degré de séchage désiré.

Le séchage chronométrique

A utiliser pour parfaire le séchage si nécessaire.
Sélectionnez le programme 90 ou 60 minutes pour le
linge en coton ou 30 minutes pour les synthétiques.

Pour annuler un programme en cours tournez le
programmateur sur “0”.

A la fin du séchage tournez-le sur “0” avant de sortir
le linge.

125993322.qxp 2004-06-23 11:09 Page 7

8

Avant la première utilisation de votre sèche­linge, faites-le fonctionner pendant 30
minutes environ, en chargeant le tambour de
quelques chiffons humides (essorés), ceci afin
d’éliminer d’éventuelles traces de poussières
ou de graisses.

Pour sécher votre linge:

1. Branchez l’appareil.

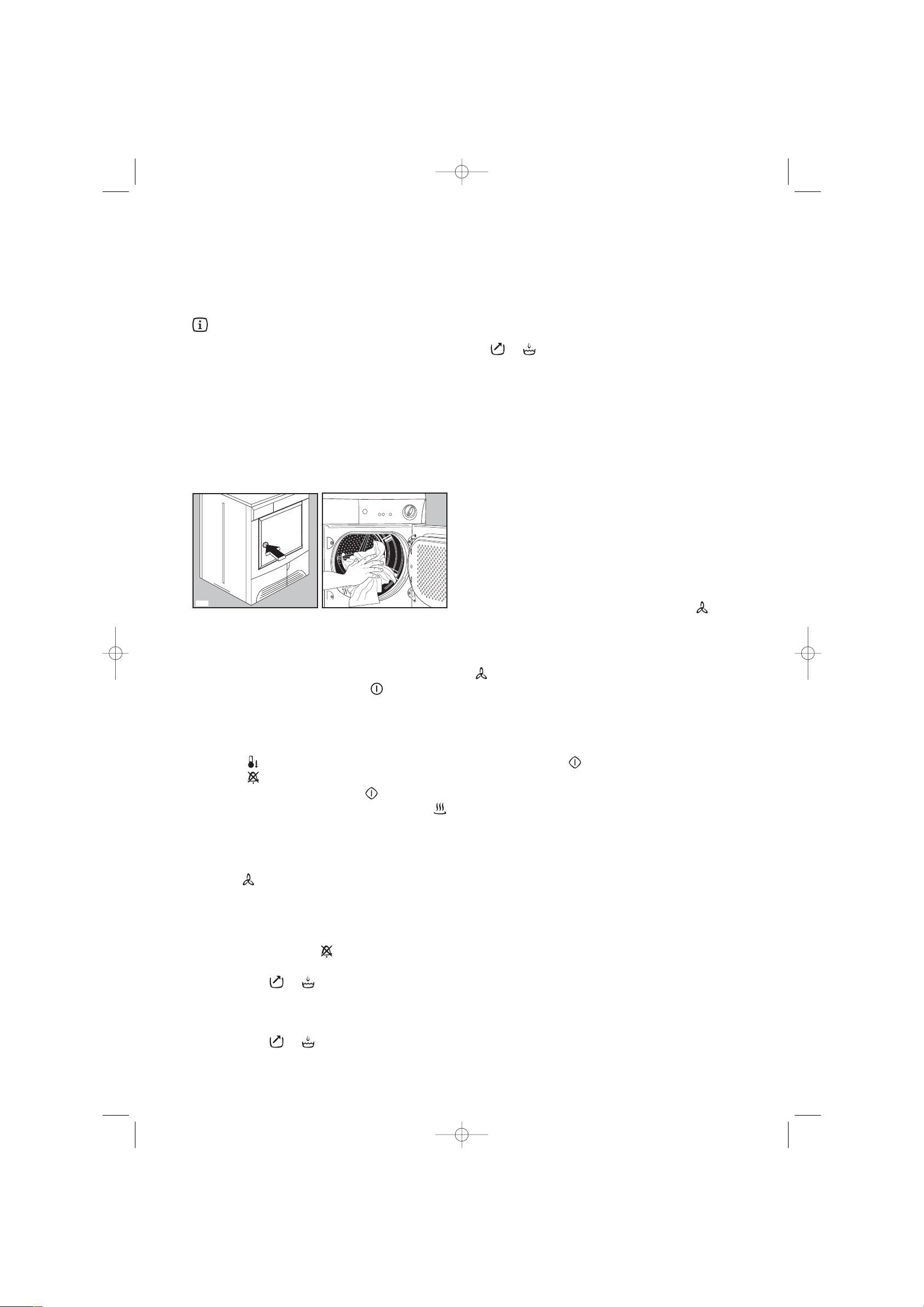

2. Ouvrez la porte en appuyant sur le point de
pression marqué sur la porte (voir croquis).

3. Dépliez les pièces de linge une à une et
introduisez-les dans le tambour.

4. Fermez la porte. Assurez-vous que le linge ne
reste pas coincé entre la porte et le filtre.

5. Enfoncez la touche marche/arrêt : le voyant
de fonctionnement s’allume.

6. Sélectionnez le programme ou le temps de
séchage.

7. Enclenchez éventuellement la touche «séchage
délicat» et/ou la touche “annulation
alarme” .

8. Appuyez sur la touche «départ» pendant 2
secondes: le séchage commence et le voyant
s’allume. Durant le séchage le tambour tourne
alternativement dans les deux directions.

Tous les programmes de séchage se terminent par
une phase de refroidissement de 10 minutes (le
voyant est allumé). Le linge peut être retiré.

9. Si le linge n’est pas retiré en fin de cycle, le
sèche-linge effectue la phase anti-froissage
(durée: 30 minutes maximum).

Un signal sonore se fait entendre toutes les 10

secondes (si la touche n’a pas été

enclenchée

)

.

Les voyants et clignotent alternativement.

Si vous n’intervenez pas durant cette phase, le
sèche-linge s’arrête automatiquement à la fin de
la phase anti-froissage.

Les voyants et clignotent et celui de

P1108

P1149

fonctionnement reste allumé.

10.Tournez le programmateur sur “0”, les voyants
et s’éteignent.

Faites ressortir la touche marche/arrêt (le voyant de
fonctionnement s’éteint) et sortez le linge
immédiatement.

Après chaque utilisation

• Tournez le programmateur sur “0”.

• Mettez l’appareil hors tension en faisant ressortir

la touche marche/arrêt. Le voyant de
fonctionnement s’éteint.

• Nettoyez les filtres (voir page 11)

• Videz le bac d’eau de condensation (voir page 12)

Important!

Si le programme de séchage doit être arrêté avant
qu’il soit terminé, nous vous conseillons de tourner
la manette du programmateur sur la position
(refroidissement) et d’attendre la fin de cette phase
pour retirer le linge. Cela évitera une accumulation
de chaleur à l’intérieur de l’appareil. A cet effet
tournez d’abord le programmateur sur “0”, après sur

et donnez le départ.

Modification du programme

Pour changer un programme en cours il faut d’abord
annuler celui-ci en tournant le programmateur sur
“0”. Sélectionnez le nouveau programme et pressez
la touche «départ» .

.

Comment faire un séchage?

125993322.qxp 2004-06-23 11:09 Page 8

9

(*)

Suivant normes CEI 1121.

Type de linge

Degré de

séchage souhaité

Charge maxi

(1)

Programme

Coton

très sec
sec
prêt à ranger
légèrement humide
prêt à repasser
prêt à repasser
en machine

6 kg
6 kg
6 kg
6 kg
6 kg
6 kg

A
B
C(*)
D
E(*)
F

Séchage chronométrique

Type de linge Durée de séchage Charge maxi

(1)

Position du

programmateur

Coton

Coton

Synthétiques

90 min

60 min

30 min

6 kg

6 kg

2.5 kg

90’

60’

30’

Synthétiques

très sec
prêt à ranger
prêt à repasser

2.5 kg

2.5 kg

2.5 kg

G
H(*)
J

Grenouillères

Spécial bébé

1 kg

(10 grenouillères)

K

Vestons, pantalon,
vêtements, jupes.

Rafraîchir L

1 - 4 vêtements

L

• Le programme “K” (spécial bébé ) est un programme à utiliser pour le séchage des grenouillères.

• Le programme “L” a été conçu pour nettoyer et rafraîchir à la maison, dans votre sèche-linge, les articles portant le
label “nettoyer à sec” ou “laver à la main”. Utilisez à cet effet le produit spécial vendu dans le commerce.

Guide des programmes

Séchage électronique

(1) En aucun cas, le tambour ne doit être rempli en totalité (exclure par exemple les grandes couettes).

La durée du séchage est variable selon:

- la nature du linge

- l’importance de la charge

- l’intensité de l’essorage

- la degré de séchage souhaité

Refroidissement

Ce programme peut être utilisé à toutes autres fins que le séchage du linge: pour éliminer une odeur trop
prononcée, antimites par exemple, ou par rafraîchir le linge.

Charge

Il est souvent difficile d’estimer le poids des articles à sécher. C’est pourquoi nous vous conseillons de remplir le
tambour:

• en totalité mais sans pression excessive, pour le linge en coton, lin, métis;

• à moitié de son volume pour les cotons traités et les fibres synthétiques;

• au tiers environ de son volume pour les articles très fragiles.

125993322.qxp 2004-06-23 11:09 Page 9

10

• Ne surchargez pas le tambour de votre
sèche-linge (6 kg de linge de coton sec ou 2,5 kg
de linge synthétique sec max.). Pour les articles
particulièrement fragiles, il est recommandé de
réduire encore la charge. Une surcharge du
tambour prolongerait anormalement le temps de
séchage et pourrait être cause du froissement du
linge.

Nous vous donnons à titre indicatif les poids
moyens des pièces les plus communes:

Drap 700-1000 g

Nappe 400-500 g

Torchon 70-120 g

Serviette 50-100 g

Serviette-éponge 150-250 g

Peignoir 1000-1500 g

Chemise d’homme 200-300 g

Taie d’oreiller 100-200 g

Pyjama 400-500 g

Chemise de nuit 200-250 g

Important:

• Ne faites jamais sécher en machine:

- les lainages, les soieries et les voilages, les

articles en chlorofibres (Thermolactyl etc....).

- les matières caoutchoutées, les tissus plastifiés

et les articles ouatinés (anoraks, couettes etc...)

- les articles ayant été précédemment nettoyés

avec des produits inflammables

- les tissus ayant tendance à s’effilocher.

• Conformez-vous scrupuleusement aux étiquettes
d’entretien de votre linge et assurez-vous que
l’article peut être séché en machine.

Séchage en tambour permis

Séchage en tambour à haute température

Séchage en tambour à température modérée

Séchage en tambour interdit

• Fermez les boutons pression et les fermetures à
glissière et recousez les boutons si nécessaire.

• Veillez à nouer les ceintures et les rubans des
vêtements avant de les introduire dans le tambour.

• Vous obtiendrez un séchage homogène si vous
prenez la précaution de trier chaque catégorie de
linge selon son épaisseur, par exemple séchez
séparément les tissus-éponges.

• Séchez un par un les articles tels que housses de
couette, draps, draps housse afin d’éviter qu’ils ne

s’enroulent et forment des noeuds.

• Retournez sur l’envers les articles molletonnés et
pelucheux, ainsi que les poches de pantalon afin
d’éviter les épaisseurs longues à sécher.

• Tout le linge à sécher doit être essoré avant de
procéder au séchage.

• Evitez de sécher le linge trop longtemps: vous
économiserez de l’énergie et éviterez également la
formation de faux plis dans le linge.

• L’adjonction d’assouplissant au dernier rinçage
(en lave-linge) permet de réduire l’électricité
statique sur le linge.

• Choisissez, pour les tissus en coton épais, un
temps de séchage qui rend le linge prêt au
repassage (c’est-à-dire imprégné de l’humidité
que requiert un repassage immédiat). Si le
repassage ne peut pas se faire immédiatement,
enroulez le linge pour obtenir un degré d’humidité
uniforme.

• Les articles tissés ont tendance à rétrécir. Un
séchage excessif renforce cet effet. Il faut, par
conséquent, sélectionner une durée de séchage
très courte pour ces textiles. Nous vous
recommandons de tenir compte des possibilités
de rétrécissement de ces textiles lors de nouvelles
acquisitions.

• Si le linge devait être encore humide à la fin du
séchage, affichez un temps supplémentaire d’au
moins 30 minutes.

• Nous vous déconseillons d’ouvrir le hublot en
cours de séchage pour contrôler le degré
d’humidité de votre linge. En effet, les articles sont
chauds et donnent au contact une impression
d’humidité, même si le linge est sec. Il est
préférable d’attendre la fin du cycle de séchage et
le refroidissement du linge avant d’ouvrir le hublot.
Prolongez alors l’opération de séchage si
nécessaire.

Guide de séchage

125993322.qxp 2004-06-23 11:09 Page 10

11

Débranchez l'appareil avant toute opération
d'entretien.

Nettoyage extérieur

Utilisez de l'eau savonneuse. Rincez et séchez
soigneusement.

Important: N’utilisez jamais de produits abrasifs ou
caustiques.

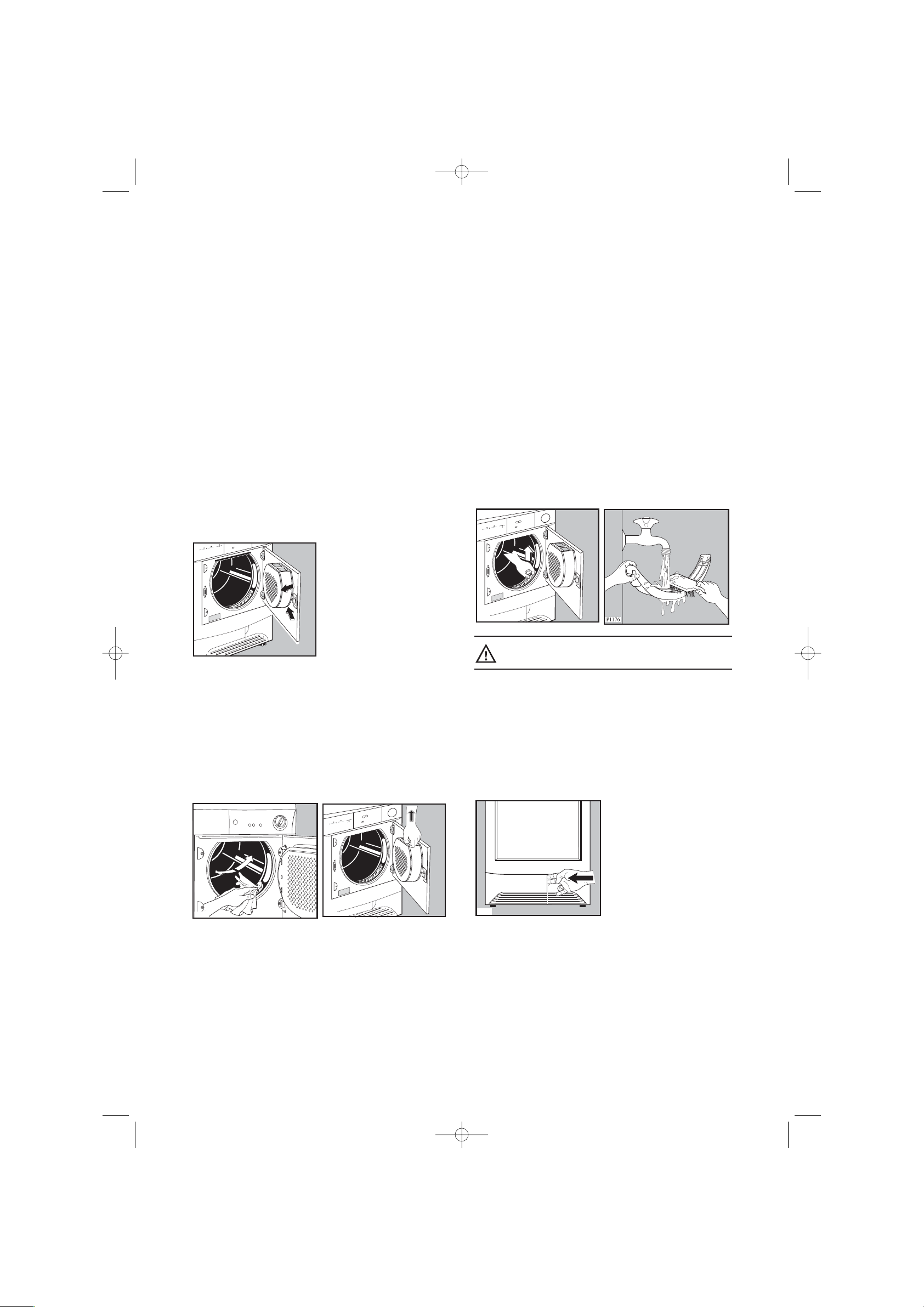

Nettoyage de la porte

Nettoyez périodiquement l’intérieur de la porte pour
enlever d’éventuelles peluches des joints autour du
filtre. Un nettoyage soigneux est indispensable pour
un séchage correct.

Nettoyage des filtres

Situés à l’intérieur de la porte et dans l’ouverture du
hublot, les filtres doivent être nettoyés après chaque
utilisation à l’aide d’un chiffon humide avant de
sortir le linge.

Le filtre à l’intérieur de la porte doit être enlevé pour
pouvoir le nettoyer. A cet effet, tirez sur la poignée
vers le haut.

La quantité de peluches recueillies ne doit pas vous
inquiéter, elle est due à une usure normale du linge
et non à un mauvais fonctionnement de l’appareil.

Un frottement des fibres et du tissu se produit
pendant l’utilisation et le lavage du linge provoquant
une formation de peluches. Si le séchage du linge
est effectué sur un séchoir ou un fil ces peluches
s’envolent, tandis qu’à l’intérieur du sèche-linge
elles s’accumulent et se gonflent fortement sous
l’action du séchage.

Si une légère couche blanchâtre due aux résidus de
lessive dans le linge, se forme sur les filtres, ceux-ci
doivent être nettoyés à l’eau chaude à l’aide d’une
brosse. En ce cas, enlevez aussi le filtre situé dans
l’ouverture du hublot comme indiqué dans le
croquis. Il peut être remis en place la languette
tournée à gauche ou à droite.

N’utilisez jamais votre sèche-linge

sans filtres.

Nettoyage du condenseur d’air

Nettoyez le condenseur d’air de temps en temps.
Lors d’un emploi fréquent du sèche-linge, effectuez
cette opération 3 à 4 fois par an.

Le condenseur d’air est situé à la partie avant, en
bas, derrière un portillon. Pour ouvrir ce dernier,
pressez la touche se trouvant à l’intérieur, comme
indiqué dans le croquis.

P1177

AU

T

OR

EV

E

R

SE

k

g

5

k

g

2

,

5

8

00

/ 9

00

7

0

'

-

9

0

'

3

5

'

-

5

0

'

10

00

/

120

0

6

5

'

-

8

5

'

3

0

'

-

4

5

'

8

00

/

90

0

8

0

'

-

1

0

0

'

5

5

'

-

7

0

'

1

00

0

/ 120

0

7

5

'

-

9

5

'

5

0

'

-

6

5

'

65

0

5

0

'

-

6

0

'

3

0

'

-

3

5

'

k

g

2

,

5

k

g

1

P1152

Entretien et nettoyage

125993322.qxp 2004-06-23 11:09 Page 11

E

RS

650

E

EV

R

'
0

6

O

­'
0
5

UT

5
,

2

A

g

0

k

'
5

120

3

0 /

-

0

'
0

10

3

0

1

90

g

'

k

/

5
9

00

-

8

'
5
7

'

0

0

20

0
1

'

/ 1

5

-

0

'

6

0

-

100

8

'
0
5

00

9

'

'

5

0

0 /

7

8

-

80

-

'

'

5

5

6

5
'
0
9

'

­5

'

4

0

-

7

'
0
3

5
g
k

'
0
5

­'
5

3

5

,
2
g
k

P1150

50
6

ERSE

V

'
0
6

­'

TORE

0

5

5
,
2

AU

g
k

'
5
3

­'
0

1000 / 1200

3

1

00

g

'

k

5

0 / 9

9

80

-

'
5
7

'

0
0
1

'

-

5

0 / 1200

'

6

0

0

-

8

10

'
0
5

'

'

5

0

0 / 900

7

8

-

80

-

'

'

5

5

6

5
'
0

9

'

­5

'

4

0

-

7

'
0
3

5
g
k

'
0

5

­'
5
3

5

,
2
g
k

P1110

P1151

12

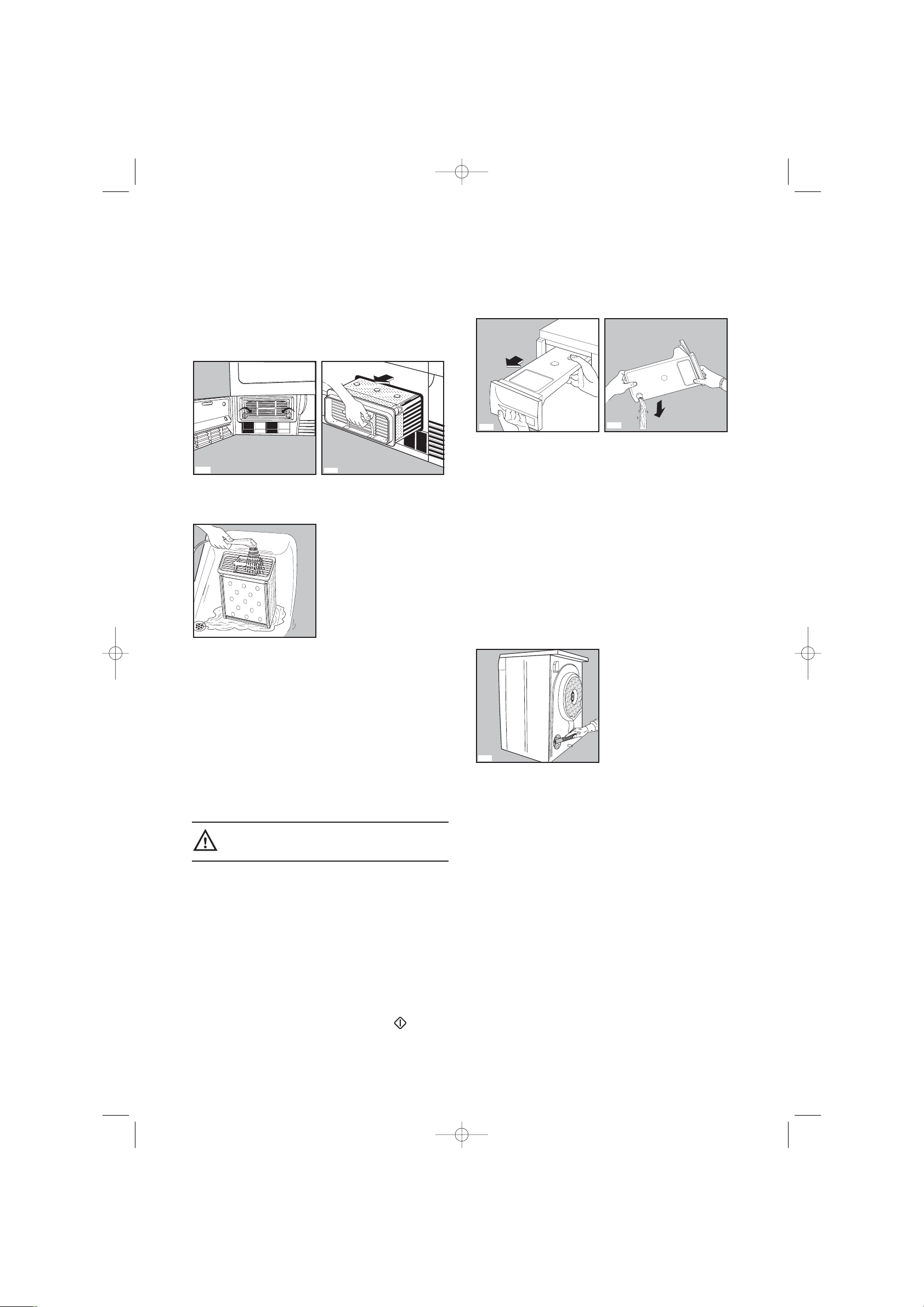

Pour pouvoir sortir le condenseur, tournez d’abord
les deux butées rouges vers le bas et après retirez
le condenseur en le saisissant par sa poignée.

Nettoyez le condenseur avec une brosse et rincez
éventuellement comme indiqué sur la figure.

Nettoyez aussi l’extérieur du condenseur d’air et le
cas échéant, enlevez également les peluches.

Nettoyez le joint autour du condenseur à l’avant et à
l’arrière ainsi que le joint à la partie intérieure du
portillon à l’aide d’un chiffon humide.

Important!

N’utilizez jamais d’objets pointus pour le nettoyage
du condenseur, vous risqueriez de l’endommager.

Remettez le condenseur à sa place, tournez les
deux butées vers le haut et fermez le portillon.

Ne faites jamais fonctionner l’appareil sans
condenseur d’air.

Vidange du bac d’eau de condensation

Videz le bac d’eau de condensation de manière à
obtenir un séchage correct du linge au cours du
séchage suivant (l’eau extraite du linge pendant le
séchage se condense à l’intérieur du sèche-linge et
est récupérée dans le bac d’eau de condensation).

Pour cela, tirez le bac, retournez-le, videz l’eau et
remettez-le en place en prenant soin de bien
l’engager au fond de son logement.

Appuyez à nouveau sur la touche départ pour
faire continuer le programme, si vous avez vidé le
bac en cours de programme.

P0639

P1155

P1154

Si la vidange du bac d’eau de condensation n’est
pas régulièrement faite, le voyant correspondant
s’allume en cours de programme et celui-ci
s’interrompt automatiquement.
Un signal acoustique retentit pour 1 minute.

Remarque: L’eau de condensation récupérée peut
s’utiliser dans un fer à repasser à vapeur. Effectuez
alors le filtrage de cette eau (par exemple dans un
filtre à café).

Nettoyage de la grille d’aspiration

Enlevez les peluches et la poussière sur la grille
postérieure à l’aide d’un aspirateur.

Nettoyage du tambour

Quand le linge n'atteint pas le degré de séchage
voulu, à savoir quand le linge est soit trop sec soit
encore trop humide, nous conseillons de nettoyer
l'intérieur du tambour avec un chiffon imbibé de
vinaigre. Cela permettra d'éliminer la légère patine
qui se forme dans le tambour, causée par les restes
de lessive et des éventuels produits assouplissants
utilisés durant le lavage et par le calcaire contenu
dans l'eau, qui empêche les sondes de tester le
degré correct de séchage.

P1162

125993322.qxp 2004-06-23 11:09 Page 12

P1156

P1157

13

En cas d’anomalie de
fonctionnement

Nous vous recommandons vivement de faire les
vérifications suivantes sur votre appareil avant
d’appeler votre service après-vente. Il se peut que
le problème soit simple et que vous puissiez y
remédier vous-même.

Si après avoir vérifié ces différents points l’anomalie
persiste, contactez votre service après-vente.

Service Après-Vente

En cas d’anomalie de fonctionnement, le vendeur de
votre appareil est le premier habilité à intervenir. A
défaut (déménagement de votre part, fermeture du
magasin où vous avez effectué l’achat ...), veuillez
consulter l’Assistance Consommateurs.

En cas d’intervention sur votre appareil,
exigez du Service Après-Vente les Pièces de
Rechange certifiées Constructeur.

PLAQUE SIGNALETIQUE

En appelant un Service Après-Vente, indiquez-lui le
modèle, le numéro de produit et le numéro de série
de l’appareil. Ces indications figurent sur la plaque
signalétique située sur la partie avant, en bas.

Anomalie Causes possibles

●

Le sèche-linge ne démarre pas:

●

Porte et/ou portillon mal fermés

●

Appareil non branché

●

Mauvais état du fusible au compteur

●

Coupure de courant

●

Touche départ non enclenchée

●

Programme de séchage pas affiché ou pas
affiché correctement

●

Bac d’eau de condensation plein ou pas correctement
positionné (voyant clignotant)

●

Le résultat de séchage n'est pas
satisfaisant

:

●

Le programme choisi ne convient pas au linge

●

Le temps de séchage est insuffisant

●

Le linge n’a pas été suffisamment essoré après
le lavage

●

Les filtres sont obstrués

●

Le condenseur n’a pas été nettoyé

●

Le bac d’eau de condensation est plein

●

Le tambour est surchargé

●

Vous avez enclenché la touche de séchage
délicat

●

Le sèche-linge n’a pas été installé correctement

125993322.qxp 2004-06-23 11:09 Page 13

14

Conformément à la Législation en vigueur, votre
Vendeur est tenu, lors de l'acte d'achat de votre
appareil, de vous communiquer par écrit les
conditions de garantie et sa mise en œuvre
appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre
Vendeur répondra à toutes vos questions
concernant l'achat de votre appareil et les garanties
qui y sont attachées.

N'hésitez pas à le contacter.

Garantie

A l’attention de l’installateur

Dimensions: Hauteur 85 cm

Largeur 60 cm
Profondeur 58 cm

Puissance de branchement: 230 V/50 Hz
Puissance totale absorbée: 2400 W
Fusible: 16 A

Capacité de séchage: Coton, lin 6,0 kg

Synthétiques 2,5 kg

Consommations: Coton, lin

}

essorés à 4,37 kWh (6 kg prêt à ranger)

Coton, lin 800 tr/min. 3,60 kWh (6 kg prêt à repasser)
Synthétiques (essorés à 1,40 kWh (2,5 kg prêt à ranger)

650 tr/min.)

Cet appareil est conforme aux Directives Communautaires suivantes:

- 73/23 CEE 19/02/73 (Basse tension) et modifications successives;

- 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Caractéristiques techniques

125993322.qxp 2004-06-23 11:09 Page 14

15

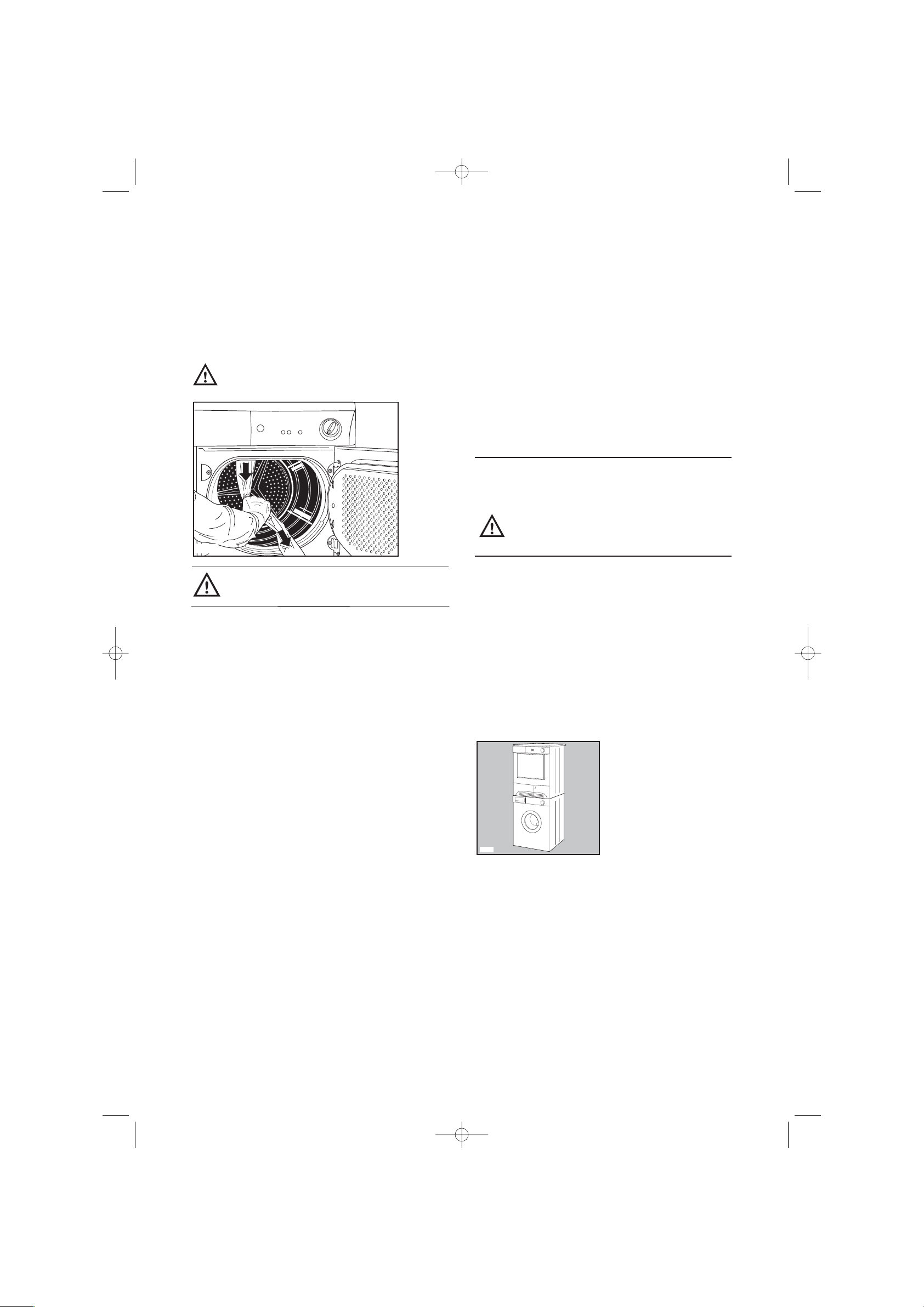

Installation

Attention!

Débridage

Enlevez le sachet en polyéthylène avec le
rembourrage en polystyrène avant d’utiliser
l’appareil pour la première fois.

Si l’appareil doit être déplacé par la suite, il
devra être transporté verticalement.

Emplacement

L’installation de votre appareil nécessite un local
convenablement aéré.

Pour que l’appareil fonctionne dans les meilleures
conditions, il est indispensable de le mettre parfaitement
de niveau (emploi d’un niveau à bulle) en agissant sur les
quatre pieds réglables.

Un fonctionnement correct exige une arrivée d’air
exempte de poussière, ainsi qu’une évacuation de l’air
chaud à travers les fentes d’aération situées à l’avant,
en bas, dans le socle du sèche-linge.

Ne démontez pas les pieds, ne limitez pas la
circulation de l’air au sol par des tapis à longs
poils, des moulures, etc. Il pourrait se produire une

accumulation de chaleur qui nuirait au bon
fonctionnement du moteur ou risquerait de
l’endommager.

Remarque:

La chaleur dégagée par le sèche-linge peut atteindre
jusqu’à 60°C. Tenez compte de ce facteur lors de
l’installation de l’appareil sur des revêtements de sol
sensibles.

Pendant le fonctionnement du sèche-linge, la
température ambiante ne doit pas être inférieure à +5°C
ou supérieure à +35°C pour ne pas compromettre le
bon fonctionnement de l’appareil.

L’air doit pouvoir circuler librement à l’arrière de
l’appareil. Les grilles d’aspiration ne doivent pas être
obstruées.

Raccordement électrique

P1106

Ce sèche-linge ne peut être branché qu'en
230V/ 50 Hz, 16 A.

Vérifiez que le compteur et les fusibles peuvent
supporter l'intensité absorbée par l'appareil (2.4
kW), en tenant compte des autres appareils
électriques branchés.

Utilisez un socle de prise de courant comportant
une borne de mise à la terre qui doit être
obligatoirement raccordée conformément aux
normes en vigueur.

Notre responsabilité ne saurait être
engagée en cas d'incident ou d'accident
provoqué par une mise à la terre
défectueuse ou inexistante.
Le remplacement éventuel du câble
d’alimentation ne devra être effectué que
par notre service après-vente.

Important!

Le câble d’alimentation doit être facilement
accessible après l’installation de l’appareil.

Installation en colonne

Ce sèche-linge peut être installé en colonne sur
certains lave-linge de notre marque à chargement
frontal ayant une profondeur du couvercle entre 48 et
60 cm. La fixation de ces deux appareils s'effectue à
l'aide du kit vendu sur demande. Ce kit est à
commander auprès de votre revendeur. Les
instructions de montage se trouvent dans l'emballage.

Important!

Si l’appareil est posé sur un côté ou couché pour
permettre l’application du kit, après l’avoir installé
sur la machine à laver, il faut attendre au moins 24
heures avant de le mettre en marche.

Réversibilité de la porte

Si nécessaire, le sens d’ouverture de la porte peut
être changé de droite à gauche.

Cette opération ne doit être effectuée que par un
technicien qualifié.

Pour ce faire adressez-vous au service après-vente le
plus proche de votre domicile.

P1148

125993322.qxp 2004-06-23 11:09 Page 15

Pour toute question technique :

ASSISTANCE CONSOMMATEURS

BP 20139 - 60307 SENLIS CEDEX

Tél.: [phone]

E-MAIL : [email protected]

Permanence téléphonique du lundi au vendredi

SERVICE CONSEIL CONSOMMATEURS

ARTHUR MARTIN ELECTROLUX

BP 50142 - 60307 SENLIS CEDEX

Tél.: [phone] - Fax : [phone]

E-MAIL : [email protected]

Permanence téléphonique du lundi au vendredi de 8h30 à 18h00

ARTHUR MARTIN ELECTROLUX

PPoouurr tteenniirr nnooss eennggaaggeemmeennttss,, nnoouuss ééccoouuttoonnss lleess CCoonnssoommmmaatteeuurrss

Le SERVICE CONSEIL CONSOMMATEURS ARTHUR MARTIN ELECTROLUX est le lien privilégié entre la marque
et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer

parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

permanence tél. du lundi au vendredi de 8h30 à 18h00

AVANT L’ACHAT

Notre SERVICE CONSEIL CONSOMMATEURS répond avec clarté et précision à toutes vos sollicitations
concernant l’éventail de nos gammes de produits et vous apporte des conseils pour vous aider
dans votre choix en fonction de vos propres besoins.

APRÈS L’ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l’usage. Mais interrogez
aussi nos spécialistes sur l’utilisation et l’entretien de vos appareils. C’est alors que notre mission prend tout
son sens. Ecouter, comprendre, agir : trois temps essentiels pour tenir l’engagement de la marque
dans le plus grand respect du Consommateur.

A BIENTÔT !

125993322

The Electrolux Group. The world’s No.1 choice.

Le Groupe Electrolux est le premier fabricant mondial d’appareils domestiques, d’entretien et d’extérieur. Plus de 55 millions de produits du Groupe Electrolux (tels que réfrigérateurs,

cuisinières, lave-linge, aspirateurs, tronçonneuses, tondeuses à gazon) sont vendus chaque année pour un montant d’environ 14 milliards d’Euros dans plus de 150 pays à travers le monde.

ELECTROLUX HOME PRODUCTS FRANCE SAS

43, avenue Félix Louat - BP 50142 - 60307 SENLIS CEDEX

Tél. : [phone]

S.A.S au capital de 67 500 000 € - 552 042 285 RCS SENLIS

Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter
à leurs caractéristiques toutes modifications liées à l’évolution technique (décret du 24.03.78)

NNoouuss vvoouuss ddoonnnneerroonnss ttoouujjoouurrss pplluuss..

125993322.qxp 2004-06-23 11:09 Page 16
