3,5“-Bay 2,5“-Dual-SATA Festplatten Hot-SwapWechselrahmen
HSB220SAT25B
*Tatsächliches Produkt kann von den Fotos abweichen
DE: Bedienungsanleitung - de.startech.com
FR: Guide de l'utilisateur - fr.startech.com
ES: Guía del usuario - es.startech.com
IT: Guida per l'uso - it.startech.com
NL: Gebruiksaanwijzing - nl.startech.com
PT: Guia do usuário - pt.startech.com
Für die aktuellsten Informationen besuchen Sie bitte: www.startech.com
Handbuchrevision: 03/01/2013
Klasse A Digital-, oder Peripheriegeräte: Hinweis: Durch Prüfung dieses Gerätes
nach FCC, Teil 15, wurde die Einhaltung der Grenzwerte für digitale „Class A“-Geräte
bestätigt. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche
Störungen bei Benutzung in einer Gewerbeumgebung gewährleisten. Dieses
Gerät erzeugt, verwendet und strahlt Hochfrequenz-energie ab und kann, wenn es
nicht entsprechend der Anleitung installiert oder verwendet wird, Störungen des
Funkverkehrs verursachen. Der Betrieb dieses Gerätes in einem Wohngebiet kann
wahrscheinlich schädliche Störungen verursachen, was bedeutet, dass der Betreiber in
diesem Fall dazu verpichtet ist, die Störungen auf eigene Kosten zu beheben.
• neu ausrichten oder Umstellen der Empfangsantenne
• den Abstand zwischen Gerät und Empfänger vergrößern
• das Gerät mit einer Netzsteckdose verbinden, welche an einen anderen Stromkreis
angeschlossen ist als der Empfänger
• den Händler oder einen erfahrenen Radio- und Fernsehtechniker zu Rate ziehen
Benutzung von Schutzmarken, eingetragenen Warenzeichen und anderen
geschützten Namen und Symbolen
Diese Bedienungsanleitung kann auf Schutzmarken, eingetragene Warenzeichen und
andere geschützte Namen und/oder Symbole von Drittunternehmen verweisen, die in
keiner Weise mit StarTech.com in Zusammenhang stehen. Wo diese auftreten, dienen
sie lediglich der Veranschaulichung und stellen keine Befürwortung eines Produktes
oder einer Dienstleistung durch StarTech.com oder eine Billigung der/des Produkte(s)
dar, für welche diese Bedienungsanleitung erstellt ist oder für Drittunternehmen
in Frage kommt. Unabhängig von einer etwaigen direkten Bestätigung an anderen
Stellen in diesem Dokument, StarTech.com bestätigt hiermit, daß alle Marken,
eingetragene Warenzeichen, Dienstleistungsmarken und andere geschützte Namen
und/oder Symbole in dieser Bedienungsanleitung und in ähnlichen Dokumenten
Eigentum ihrer jeweiligen Inhaber sind.
Bedienungsanleitung
Inhaltsverzeichnis
Einführung .............................................................................................. 1
Merkmale .....................................................................................................................................................1
Verpackungsinhalt ....................................................................................................................................1
Installation und Anwendung ............................................................... 2
Hardware-Installation ..............................................................................................................................2
Laufwerks-Installation ............................................................................................................................. 3
Laufwerks-Entfernung .............................................................................................................................5
Spezikationen .......................................................................................6
Technische Unterstützung ....................................................................7
Garantie-Information ............................................................................7
Bedienungsanleitung
i
Einführung
Vielen Dank für den Kauf eines StarTech.com 3.5” Dual-SATA Festplatten Hot-SwapWechselrahmens – die ideale Lösung für ein einfaches Hinzufügen und Entfernen von
Laufwerken als Teil des System-Bauprozesses. Es ist ebenso eine perfekte Ergänzung
für ein Betriebssystem zum Einsatz von jeder Aufgabe, was eine schnelles Zugreifen auf
große Datenmengen erfordert, der HSB220SAT25B Dual- SATA Festplatten Hot-SwapWechselrahmen bietet alles, was Sie brauchen, um wichtige Projekte zu beschleunigen.
Merkmale
• Treiberlose Funktion, Festplatteninstallation ohne Werkzeug
• Unterstützt die Hot-Swap-Funktion
• Unterstützt Daten-Transferraten von bis zu 3,0 Gbp/s (SATA II), 1,5 Gbp/s
(SATA I / 150)
• Einfaches Einlegen und Entfernen von Laufwerken durch einrastende
Verschlussklappen
Verpackungsinhalt
• 1 x Dual-SATA Festplatten Hot-Swap-Wechselrahmen
• 1 x Benutzerhandbuch
• 2 x LP4-zu-4-Pin LED/15-Pin SATA Y-Stromkabel
• 2 x SATA-Datenkabel
• 1 x Schraubensatz
Bedienungsanleitung
1
Installation und Anwendung
Hardware-Installation

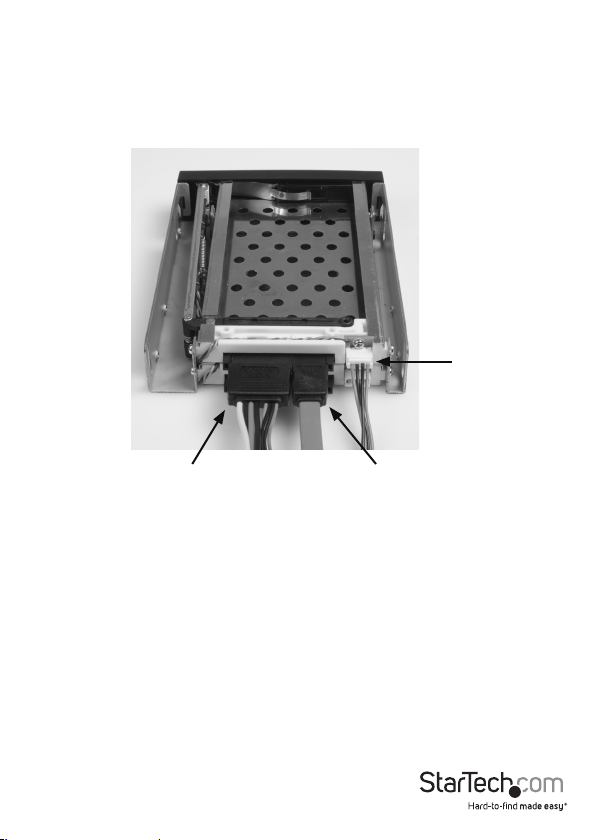

Vorbereitung des HSB220SAT25B zur Installation in den Computer:
