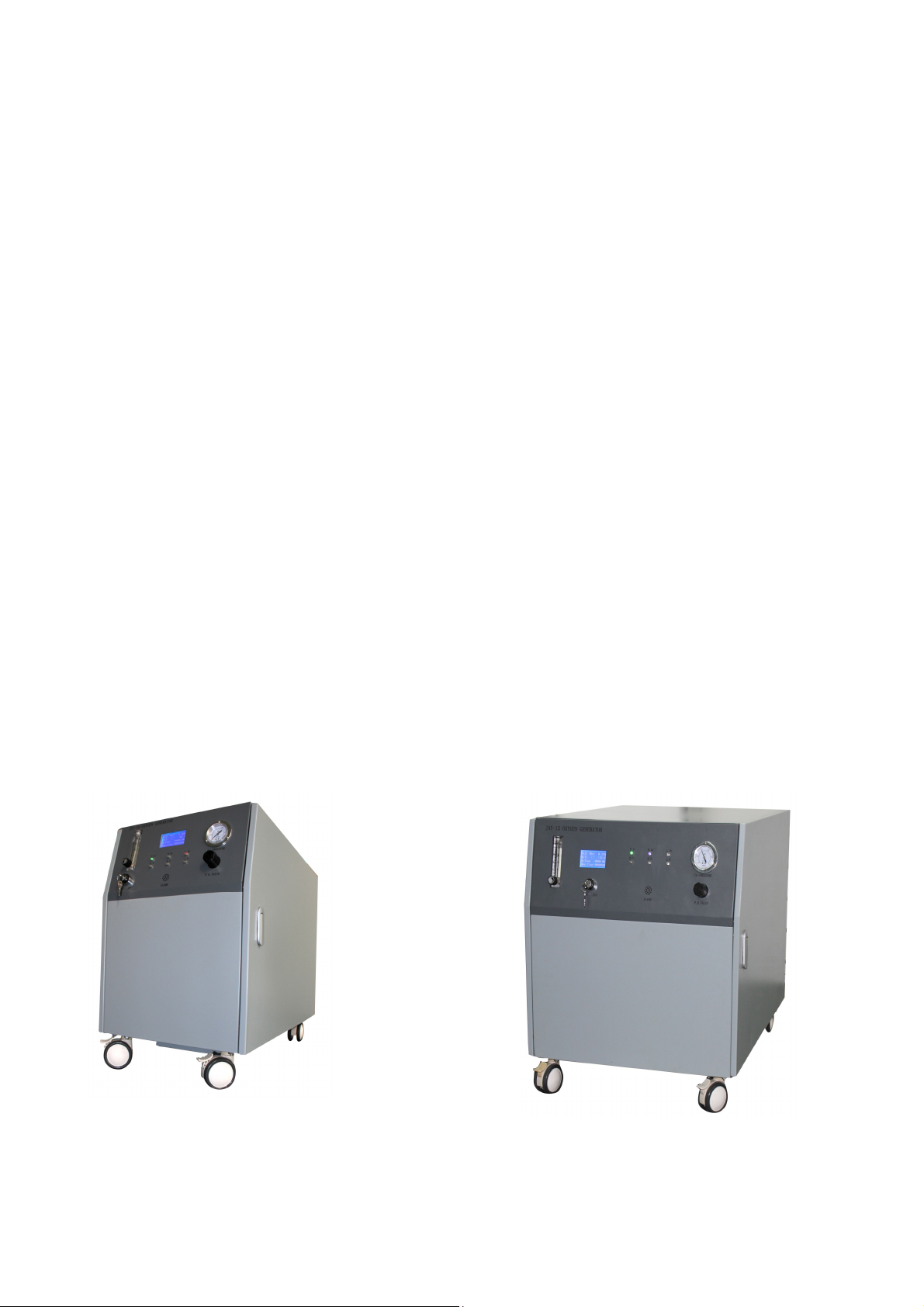

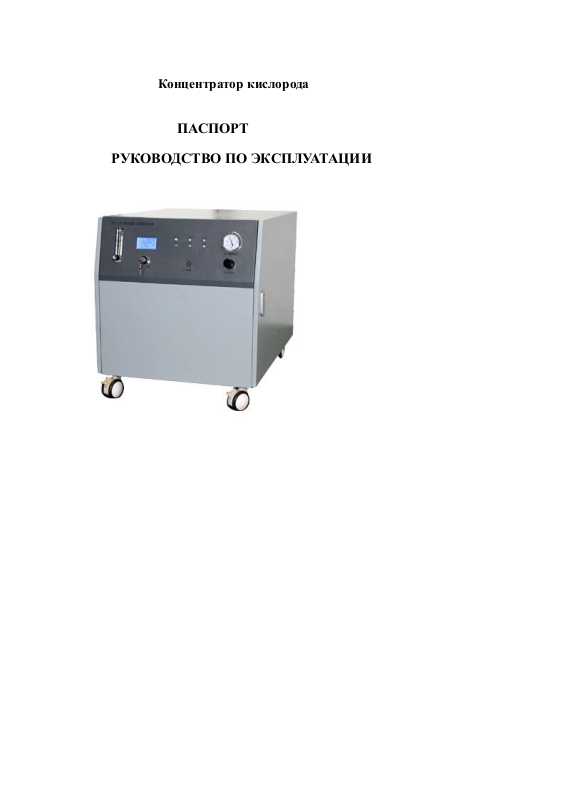

Page 1

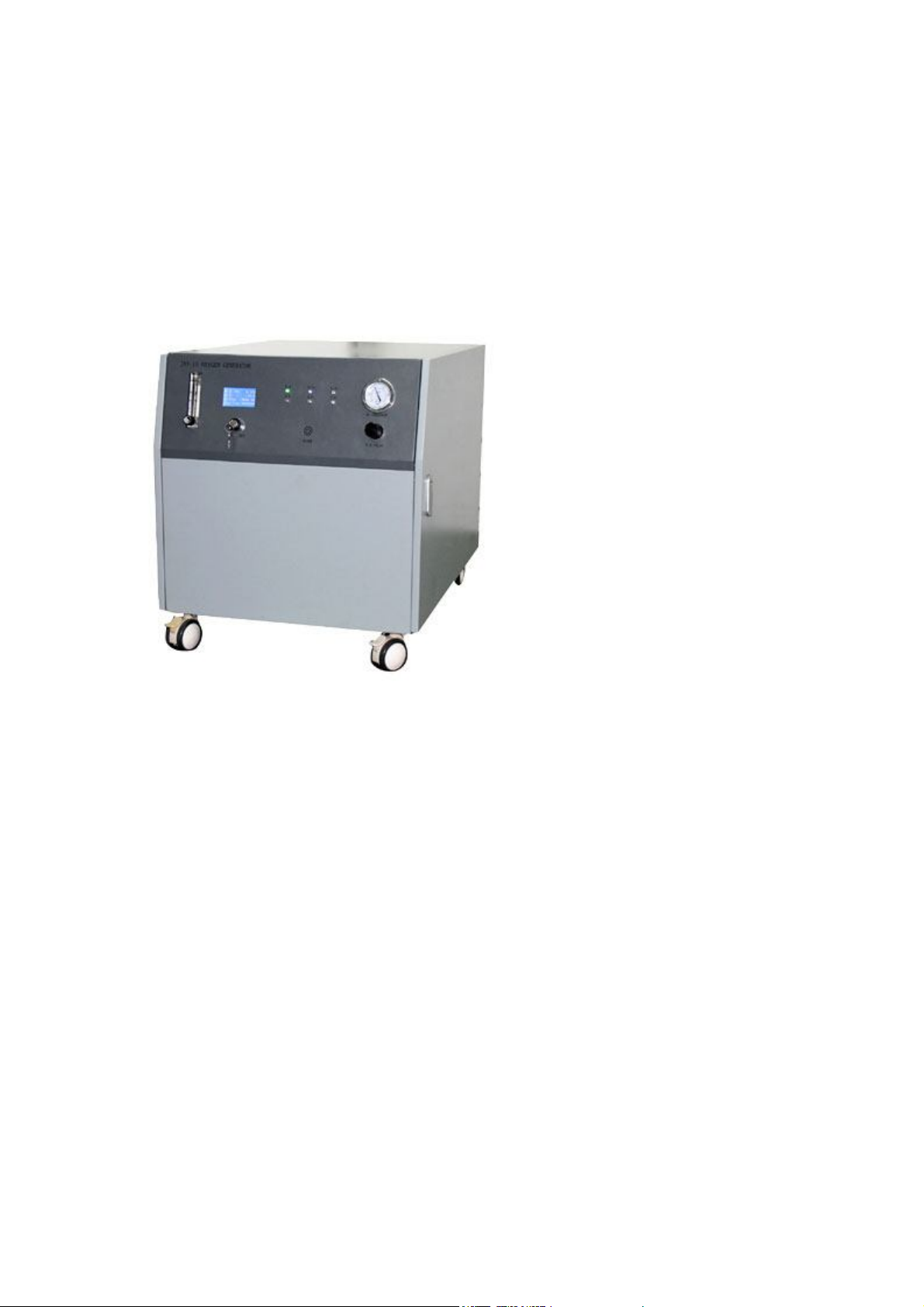

Концентратор кислорода
ПАСПОРТ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Page 2
СОДЕРЖАНИЕ
МЕРЕ ПРЕДОСТОРОЖНОСТИ……………………………………………………………… 3
ПРИНЦИП РАБОТЫ КОНЦЕНТРАТОР …………………………………………………… 4
ОБЛАСТЬ ПРИМЕНЕНИЯ…………………………………………………………………… 5
РЕЖИМ ЭКСПЛУАТАЦИИ…………………………………………………………………… 5
СПЕЦИФИКАЦИЯ……………………………………………………………………………… 5
ОСНОВНЫЕ ЭЛЕМЕНТЫ И ОРГАНЫ УПРАВЛЕНИЯ…………………………………… 6
РУКОВОДСТВО ПО ПОДКЛЮЧЕНИЮ……………………………………………………… 9
ЧИСТКА И ОБСЛУЖИВАНИЕ………………………………………………………………… 11
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ……………………………………………………………12
УСЛОВИЯ ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ…………………………………………… 13

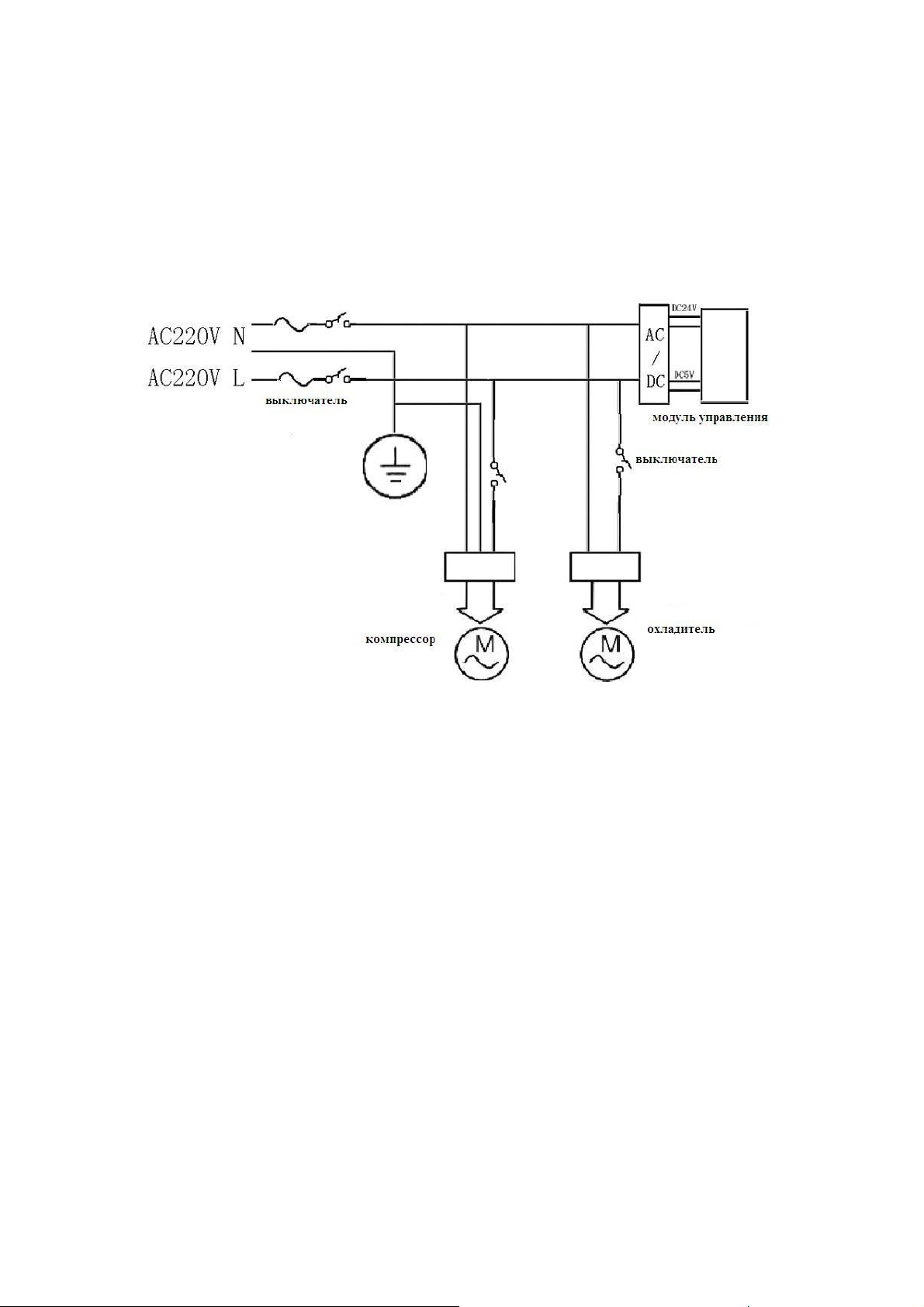

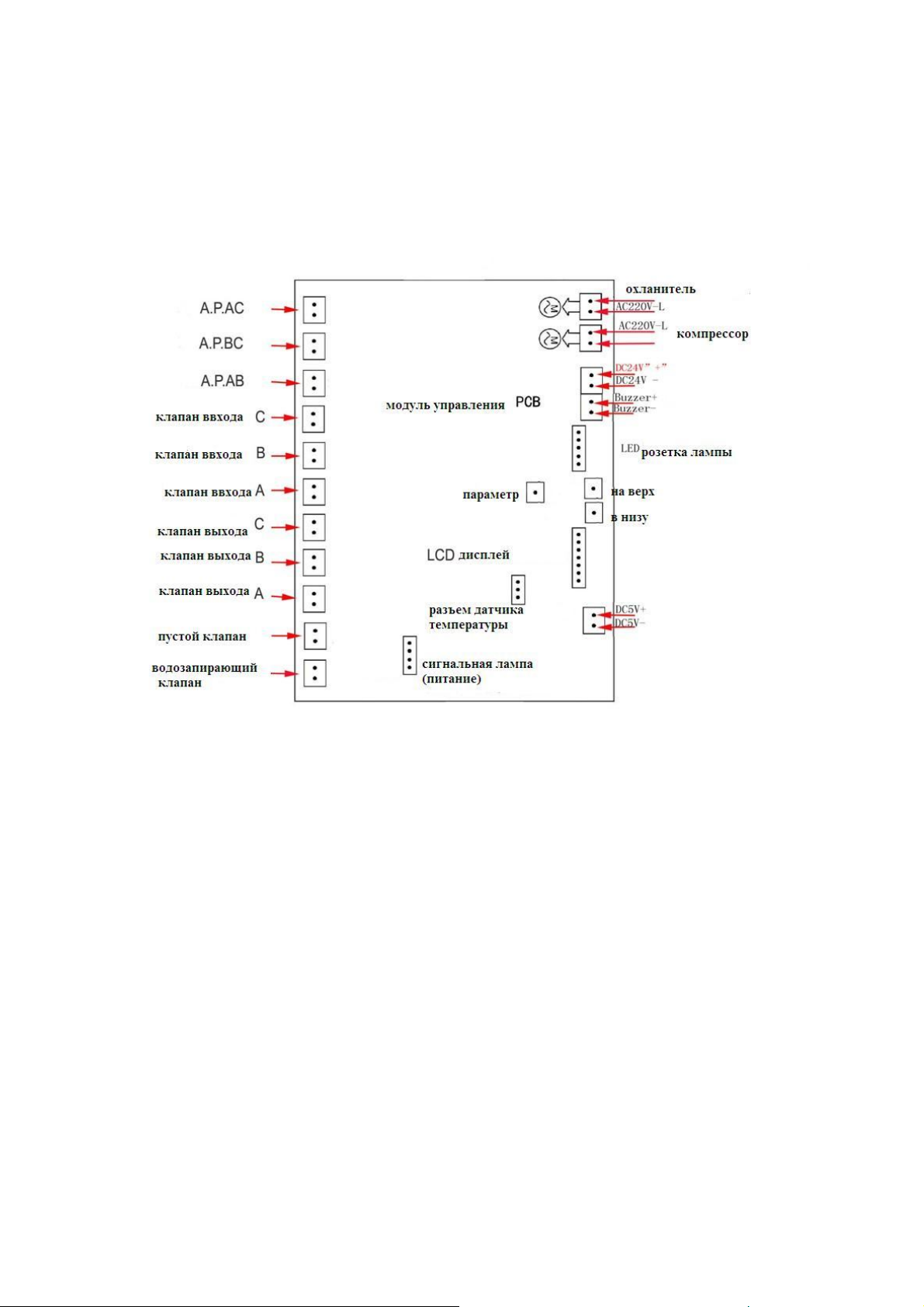

ПРИЛОЖЕНИЕ: СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ………………………15
СХЕМА КОНЦЕНТРАТОРА КИСЛОРОДА ПРИНЦИПИАЛЬНАЯ……………16
1
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Необходимо ознакомиться с прилагаемой докуметацией
Page 3
Экслуатация установки допускается квалифицированным медицинским
прсоналом.Необходимо иметь альтернтивный ислочник кислорода в случае
отключения элктроэнергии или в случае неисправности установки.
Уделите особое внимание сохранению в чистоте трубопроводов, накопителя и
деталей, контактирующих с кислородом, чтобы избежать возгорания или
взрыва.Периодически проверяйте наличие утечек в содинениях мыльнам
раствором или другим, совметимым с кислородом.
Кислород активно усиливает процесс горения. В среде насыщенной кислородом,
даже негорычие в обычных условиях материалы при появлении искры или нагреве
могут воспламеняться.
Чтобы избежать возгорания или взрыва, не храните вблизи концентратора или
накопителя бензин, керосин, масла, хлопковые такни, краску и другие
легковоспламеняющиеся мтериалы.
Не курите и не допускайте наличие огня вблизи кислородного концентратора и
накопителя.
Поместите таблички: НЕ КУРИТЬ И ОГНЕОПАСНО в масте расположения
кислородного концентратора и накопителя. Настоятельно рекомендуется, чтобы
весь персонал был обучен безопасному обращению с кислородным оборудованием.
Подсоединаять электрический кабель кислородного концентратора только в
розетку с зазамлением и так, чтобы исключить случайное ыключение. Не
испольщуйте удлинитель.
Перед вскрытием корпуса убедитесь, что питание отключено.
Не допускается частое включение и выключение аппарата.
Во избежание пуска компрессора под давлением(это сокращает срок его
эксплуатации), пере повторным включением аппарата необходимо сделать перерыв
от 3 до 5 минут. Не допускается блокирование входа и выхода кислорода во
избежание остановок в работе аппарата в связи с повышением температуры.
Рекомедуеться очищать сетку всасывающего фильтра каждые две недели, но не
реже каждых 100 часов работы.
2
Page 4
3
ПРИНЦИП РАБОТЫ КОНЦЕНТРАТОР
Воздух, которым мы дышим, содержит 21% кислорода, 78% азота и 1% других газов. Назначение кислородного
концентратора-выделение кислорода из окружающего воздуха и подача его с высокой концентрацией пациенту.
Работа концентратора основана на методе адморбции(рис1.). Молекулярное сито, находящееся в колонках,
адсорбирует(задержвает ) азот и пропускает кислород. В результате получается очищенный да 93%±3%
кислорода(оставшаяся часть-инертный газ). Во время сброса давления на колонке осуществляется процесс
очищения(восстановления) адсорбента.
Использование прибора не отражается на собержании кислорода в помещении!
Сжатый воздуз из безмасляного воздушного компрессора поступает через молекулярное сито А в
электромапнитный клапан на входе. Происходит поглощение азота, а кислород из молекулярного сита А
поступает в кислородный резервуар через обратный клапан. Затем кислород через клапан регулирования
давления и расходомер поступает в увлажнитель воздуха для насыщения влагой. После этого кислород пригоден
для использования человеком.
Меньшая часть кислорода, поступающая в сито В, выводится в атмосферу через промывочный патрубок
вместе с не поглощенным азотом из открытого электромагнитного клапана, входы В. При открытии клапана
Р и клапана В, клапан А и клапан R перекрываются, и сжатый воздух попадает в ситоВ. Кислород, поступающий
в резервуар через односторонний клапан, пригоден для использования челвеком. Некоторая часть кислорода
возвращфется в молекулярное сито через промывочный парубок.
Азот, поглощенный молекулярными ситами, выводится в атмосферу через клапан1, Кислород, прошедший
через молекулярное ситоВ, снова проходит через молекулярное ситоА и выводится в атмосферу через клапан1. По
окончаии раочего цикла начинается новый цикл. Таким образом, в результате прохождения воздуха через оба
молекулярных сита, вырабатывается кислород, который затем подается непосредственно в резервуар.

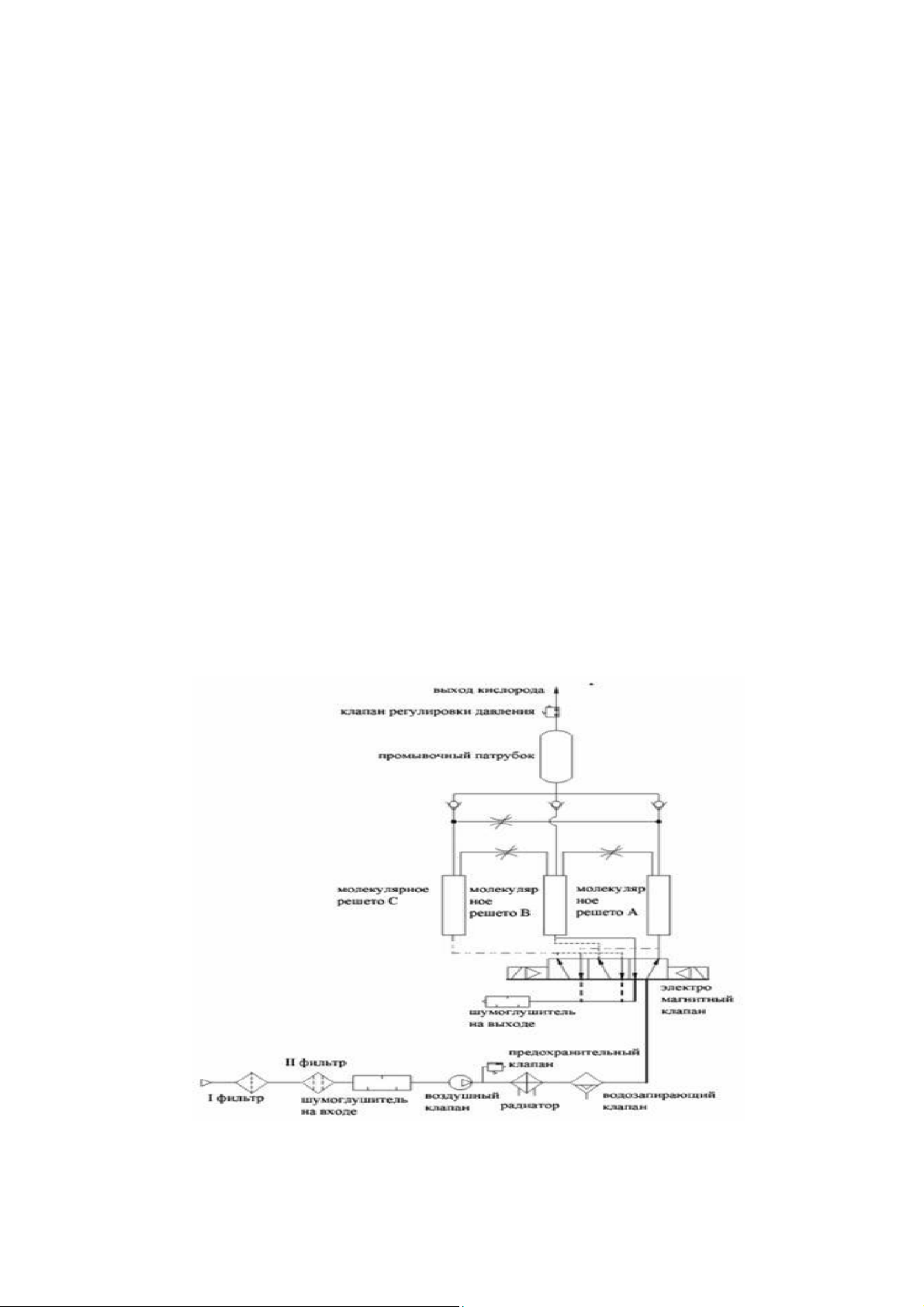

Рис1
4
Page 5
ОБЛАСТЬ ПРИМЕНЕНИЯ
Концентратор кислорода JAY-10-4.0, JAY-15-4.0, JAY-20-3.5 может прменяться в качестве источника
кислорода в различных лечебных учреждениях. Давление на выходе в кислородного концентратора составляет
0.14-0.04Мпа, и он может использоваться в качестве источника кислорода при подключении к центральной
магстрали, к наркозному аппарату или аппарату искусставенной вентиляции легких, а при уменьшении
давления на выходе да 0.03-0.07Мпа и увлажнении кислорода он может служить источником кислорода для лиц,
нуждающихся в кислородной терапии.
РЕЖИМ ЭКСПЛУАТАЦИИ
Температура: 5℃-40℃
Относительная влажность: 30%-75%
Атмосферное даввление: 700гПа-1060гПа
СПЕЦИФИКАЦИЯ
Модель
JAY-10-0 、
14^4.0
JAY-15-0.14^0.4 JAY-15-0.14^4.0 JAY-20-0.14^
3.5
Мощность 850 1100 1150 1650
Напряжение/Ча
AC220В±22В, 50гц
стота
Производитель
1-10л/мин 1-15л/мин 1-15л/мин 1-20л/мин
ность
Концентрация
93%±3%
кислорда
Давление на
0.14-4.0МПа 0.14-3.5МПа
выходе
Уровень шума
Класс
≤52 ≤60 ≤60 ≤60
Класс11 Тип А
электробезопас
ности
Вес нетто 65кг 70кг 70кг 70кг
Габариты 800*410*670(мм) 800*580*670мм 800*410*670
мм
Осушитель Осушитель
авто.
Аварийные
сигналы
Аварийный
сигнал
прекращения
подачи
Осушитель
авто.
Охладитель-о
сушитель
Охладитель-
осушитель
При отсутствии или прекращении подачи
питания и включенном переключателе
аппарат незамедлительно подает авариймый
сигнал
питания
Аварийный
сигнал
Если темпаратура выше 80℃, аппарат подает
аварийный сигнал.
температура
Индикатор
чистоты
Отображаете различные уровни чистты
кислорода
кислорода
кислорода
Page 6
Рис2
ВНИМНИЕ! Побключать и эксплуатировать кислородный концентратор
возможно только с аппаратурой, технические характеристики которой(давление,
расход, концентрация кислорода) лежат в пределях тезнических характеристик
JAY-10-0.14^4.0(JAY-15-0.14^4.0 JAY-20-0.14^3.5)
ЗА НЕПОЛАДКИ, ВЫЗВАННЫЕ РЕЖИМОМ РАБОТЫ, ПРЕВЫШАЮЩИМ
ТЕХНИЧЕСКИЕ ВОЗМОЖНОСТИ КОНЦЕНТРАТОРА, НЕСЕТ
ОТВЕТСТВЕННОСТЬ ПОКУПАТЕЛЬ!
ВНИМАНИЕ! Различные модели наркозно-дыхательного оборудования
используют разную соединительную арматуру, поэтому возможно их несоответстви
соединительной арматуреJAY-10.JAY15.JAY-20. Компания не обеспечивает
потребителей соответствующими переходниками при стандартном заказе.
При подключении концентратора к наркозно-дыхательной аппаратура во врея
проведения оперативных вмешательств рекомендуется сделить засостянием
больного так же, как и при использовании кислорода подаваемого
централизованно(внешний вид больного, физические параметры).
ПРИМЕЧАНИЕ: Предприятие-изготовитель систематически ведет работу по
улушению конструкции аппарата, поэтому возможны некоторые изменения, не
отраженные в настоящем паспорте.
ОСНОВНЫЕ ЭЛЕМЕНТЫ И ОРГАНЫ УПРАВЛЕНИЯ
КОНЦЕНТРАТОРА КИСЛОРОДА JAY-10(15)-0.14^4.0 JAY-20-0.14^3.5
Рис3
6
Page 7

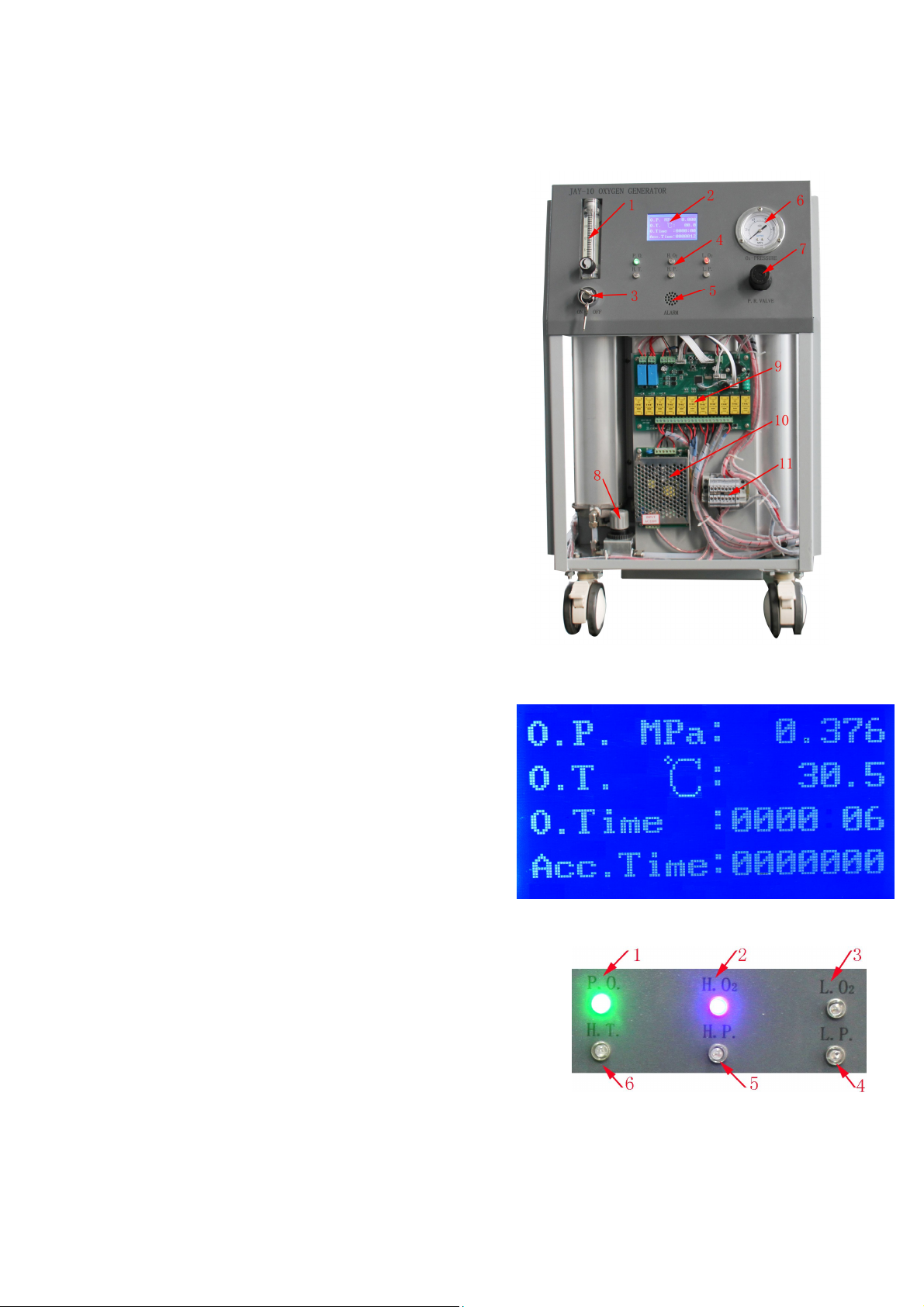

ОПИСАНИЕ рис4
1,расходомер
2,ЖК-дисплей(рис5)
3,кнопка сбора
4,почитайте рис5
6,кислородный манометр
7,регулятор клапана давления
8,клапан
9,модуль управления
10,мощность
11,
Рис5
О.Р.-давление на выходе
О.Т.-температура комплессара
О.Тime-время сеанса/таймер
Асс.Time-суммарное время
Рис6
1, Р.О.-питание
2, Н.О.-высокая концентрация кислорода(≥84%)
3, L.O2-низкая концентрация кислорода(＜84%)
4, L.P.-низкое давление
(давление на выходе≤0.10МПа)
5, Н.Р.-высокое давление
(давление на выходе≥0.45МПа)
6, Н.Т.-высокая температура(≥80℃)
7
Page 8

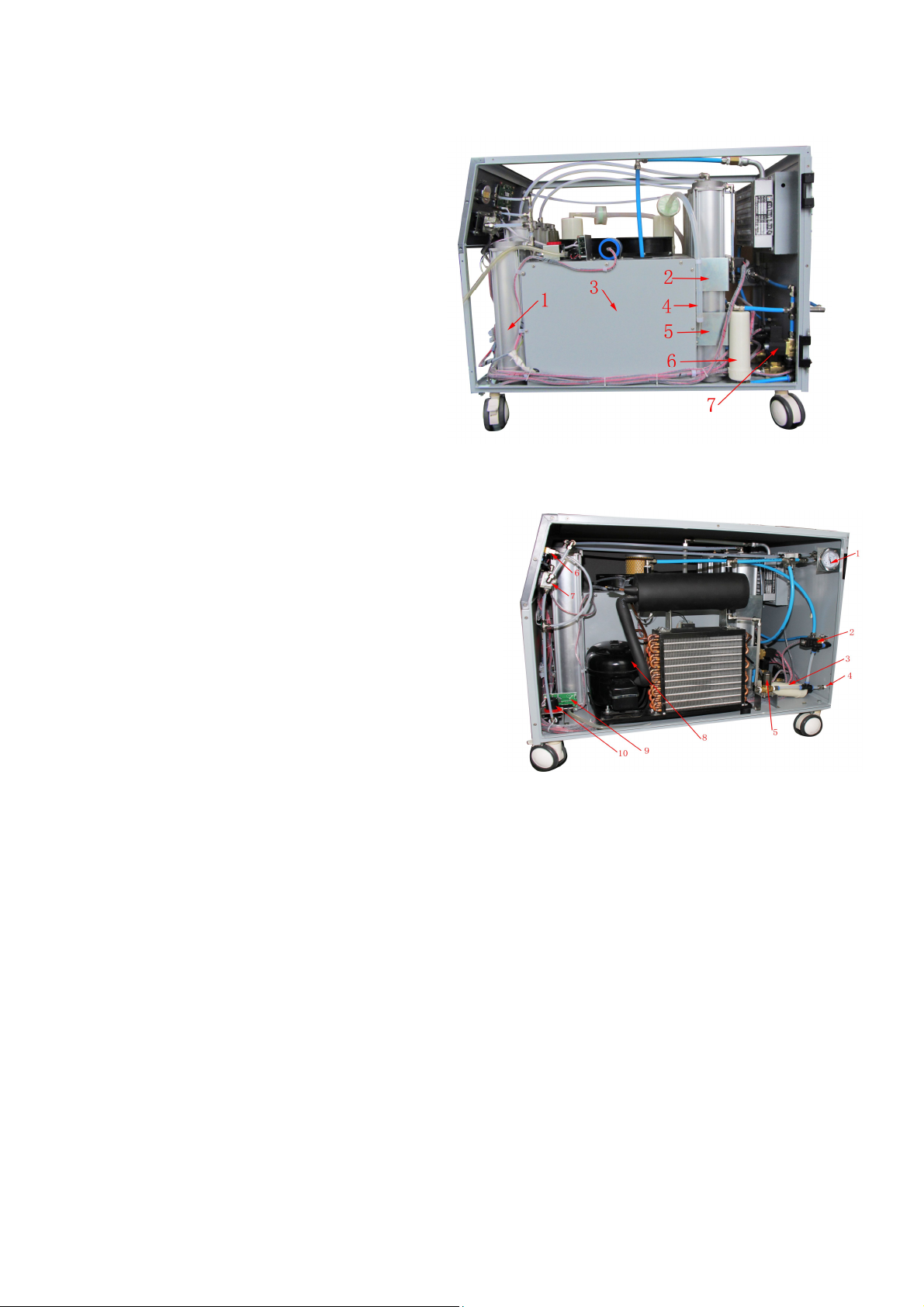

Рис7
1,резеруар кислорода
2,клапан(давление)
3,компрессор
4,компрессор(вход)
5,клапан(вход)
6,глушителем
7,клапан(пустой)
Рис8
1, манометр(воздух)
2, клапан(пустой)
3, глушителем
4, дренаж
5, клапан(дренаж)
6, манометр(кислород)
7, клапан(давление)
8, охладитель-осушитель
9, датчик кислорода
10, клапан(снизить давление кислорода)
8
Page 9
РУКОВОДСТВО ПО ПОДКЛЮДЕНИЮ
Распакуйте аппарат, удалите все упаковочные принадлежности и установите аппарат
на полу. Подключите аппарат к сети – индикатор питания заготрится зеленым цветом.
А) Схема подключения кислородного концентратора к наркозному аппарату или
аппарату искусственной вентиляции легких(рис.9)
1) Подключите кислородный концентратор к наркозному аппарату или аппарату
искусственной вентиляции легких с помощью кислородного шланга,
2) Поверните стартовый ключ по часовой стрелке до удора, прибор включится,
загорится зелённая подсветка дисплея, индикаторы пониженного давления и
пониженной концентрации кислорода.
ВНИМАНИЕ! Стартовые ключи являются уникальными для каждой единицы
концентратора. В случае утери покупателем стартового ключа, фирма-произдодитель
не гарантирует его восстановление.
ВНИМАНИЕ! Так как все концентраторы тестируются на заводе, при включении
прибора на дисплее уже будет показано некоторое время работы.
3) Концентратор запутится в режиме подготовки к работе(3-5 минут) послу чего
отключится. В случае наличия в приборе небольшого остаточного давления
концентратор может запуститься сразу, без поготовительного режима.
4) Затем верните стартовый ключ в исходное положение и ещё раз включите им
прибор, концентратор заработает.
5) Потяните(не сильно!) на себя регулятор клапана давления. Отрегулируйте,
чтобы кислородный манометр показывал необходимое рабочее
давление(0,38-0,42МПа), зафиксируйте регулятор клапана давления(путем нажатия
на него). Установите расходомер на необходимый уровень потока.
Прибору необходимо 10-20 минут, что бы выйти на рабочую концентрацию
кислорода.
ВНИМАНИЕ! Прибор предназначен для работы с высоким давлением, в случае
работы при низком давлении( ＞ 0,2МПа) концентратор (во избежание поломок)
может отключиться.
6) Удостоверьтесь в надлежащей работе наркозного аппарата или аппарата
искусственной вентиляции легких. Только затем возможно использование
кислородного концентратора пациентами.
7) По окончанию работы выключите прибор с помощью поворота стартового
ключа против часовой стрелки: концентратор постепенно сбросит давление, затем
некоторое время будет ещё работать вентилятор внутру прибора. Прибор не
обязательно отключать от питания, так же не нужно сбрасывать уровень потока
кислорода на 0 литров, не нужно скручивать регулятор клапана давления на 0 Мпа.
Перед отключением концентратора от питания необходимо подождать 10-20 минут,
пока прибор полностью сбросит давление.
9
Page 10

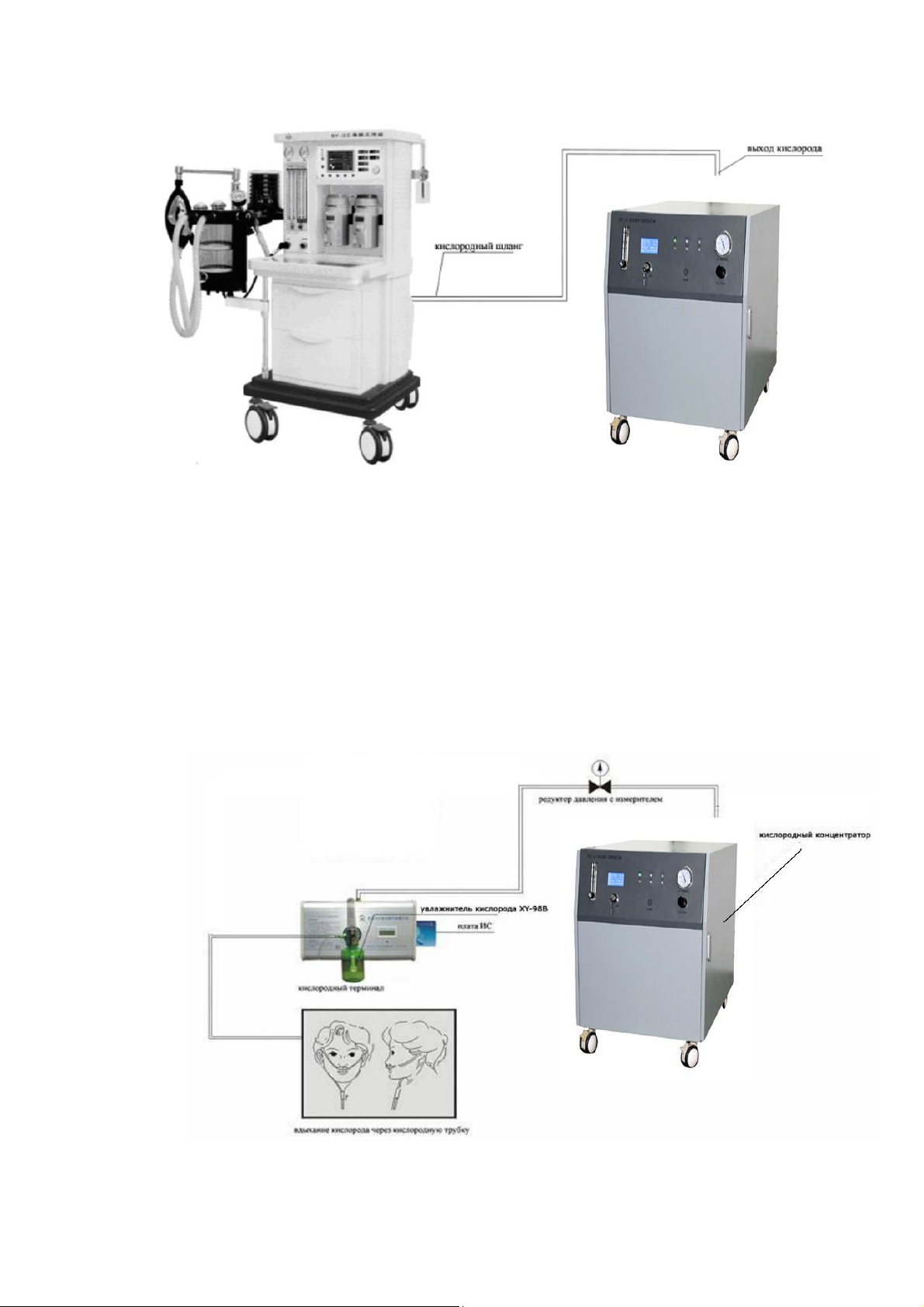

рис.9 Схема подключения кислородного концентратора к наркозкому, дыхательному
аппарату или аппарату исксственной вентиляции легких.
В) Схема подключения кислородого концентратора к дыхательным терминалам
для кислородной терапии(рис.10)
1) Установите редуктор давления на кислородный терминал.
2) Подключите кислородный концентратор к кислородному терминалу через
редуктор.
3) Установите давление кислорода на выходе редуктора-0,03-0,07Мпа.
4) Оборудуйте терминал увлажнителем воздуха или кислородным ингалятором
кислорода.
Рис.10 10
Page 11
ЧИСТКА И ОБСЛУЖИВАНИЕ
1, ЧИСТКА КОРПУСА
Чистить корпус нужно не менее одного раза в месяц. Для этого необходимо: выключить
аппарат, вынуть шнур электропитания аппарата из розетки электросети 220В, влажной мягкой
губкой (тканью) протереть корпус. Необходимо избегать пападания влаги внуть аппарата.
2, ЧИСТКА ФИЛЬТРОВ
Для защиты компрессора и продления срока службы прибора, необходимо вовремя чистить и
заменять воздушные фильтры.

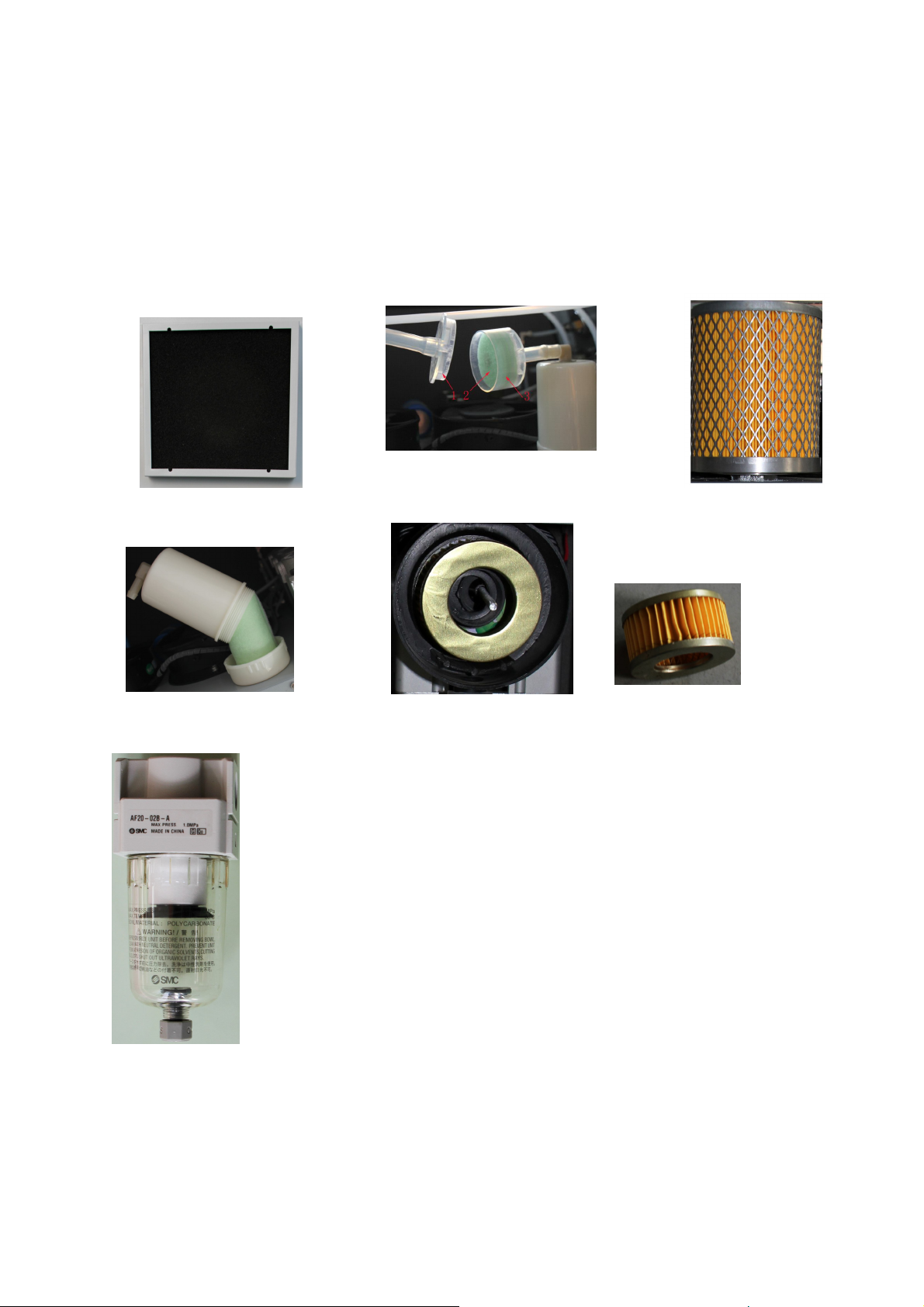

Рис11всасывающий фильтр рис.12 воздухный фильтр1 рис.13 воздужный фильтр2
→
Рис.14 воздужный фильтр3 рис.15 воздужный фильтр4
Рис.17фильтр(GL-04)
11
Page 12
3.ЧИСТКА УВЛАЖНИТЕЛЯ
Воду в увлажнителе (при подключении к кислородному тертиналу) следует менять каждый день.
Чистку стакана увлажнителя необходимо произмодить каждую нелелю.
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
No Неисправность Возможная причина Устранение
1 Аппарат не работает при
включении или установке
плати ИС, индикатор не
светится, отсутствует сигнал
тревоги.
2
Аппарат не работает или
произошло снижение чистоты
после того, как аппарат
проработал некоторое время.
Отсутствует питание Проверти электтическую розетку,
проверти состояния питающего
провада
Неисправность, вызванная самим
оборудованием
Заблокировано всасывающее или
выпускное отверстие
Загрязнена сетка на входе Откройте люк и очистите
Згрязнен всасывающий фильтр Очистите или замените
Повышенная температура
окружающего воздуха Пониженное
напряжение
Не работает вентилятор Свяжитесь с производителем
Свяжитесь с производителем
Проверьте состояние всасывающего
и выпускного отверстий
всасывающий фильтор.
Установите аппарат в место с
хорошей вентиляцией. Обеспечьте
напряжение 220В±2В
3
После включения аппарата
кислород не поступает, и в
увлажнителе не видны
пузырьки.
4 Необычный стук, шумы Неисправность, вызванная самим
5 Высокие или низкие сигналы
аварийной ситуации во время
работы оборудования
6 Включение желтого или
красного индикатора чистоты
кислорода во время работы
машины.
12
Отключен регулятор расхода(не
побнимается шарик).
Пережата носовая канюля Убедитесь в нормальном состоянии
Неисправность, вызванная самим
оборудованием
оборудованием
Неисправность, вызванная самим
оборудованием
Неисправность, вызанная самим
оборудованием
Включите регулятор, чтобы
убедиться, что шарик поднимается.
канюли.
Свяжитесь с производителем
Свяжитесь с производителем
Свяжитесь с производителем
Свяжитесь с производителем
Page 13
УСЛОВИЯ ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ
Температура: -40℃～55℃
Влажность: ≤95%
Атмосферное давление: 500гПа～1060гПа
СПЕЦИАЛЬНОЕ НАПОМИНАНИЕ
Настоящее руководство представляет собой техническое описание режимов
эксплуатации, области применения и содержит инструкции по тежнике безопасности
при использовании кислородного концентратора серии JAY
При использовании в медицинских целях порядок эксплуатации кислородного
концентратора и проведения кислородной терапии согласовывайте с врачом.
Концентратор кислорода( JAY-10-0.14^4.0 JAY-15-0.14^4.0 JAY-20-0.14^3.5) не
должен применяться в хирургии или при оказании неотложной медицинской помощи
без сопутствующего оборудования(наркозный аппарат, ИВЛ, кислородный
увлажнитель и т.п.)!
13
Page 14
ПРИЛОЖЕНИЕ: СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ
15
Page 15
СХЕМА КОНЦЕНТРАТОРА КИСЛОРОДА ПРИНЦИПИАЛЬНАЯ
LONGFIAN SCITECH CO.,LTD.
Адрес: Block1, Building 1College Tech Zone, Baoding China
Индекс:071051
Тел: 0086-312-5959797
0086-312-3169262
0086-312-3168872
Фах: 0086-312-3169301
16
Loading...
