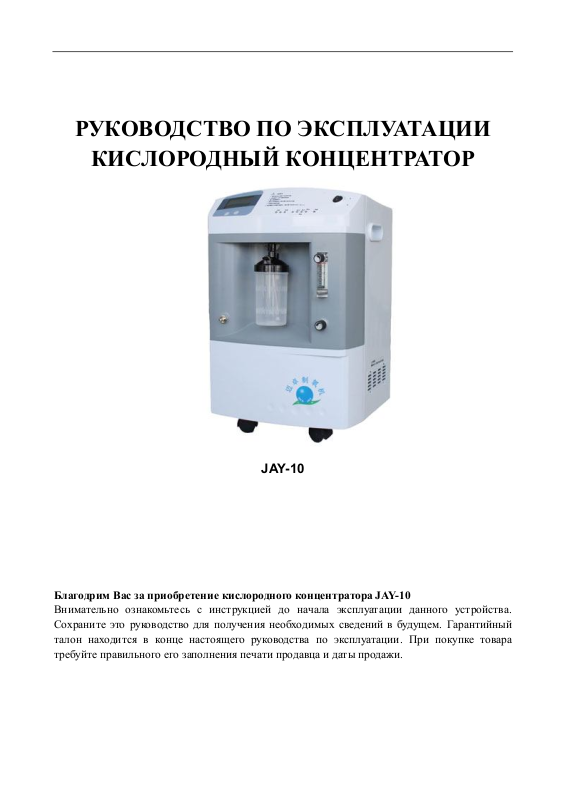

Page 1

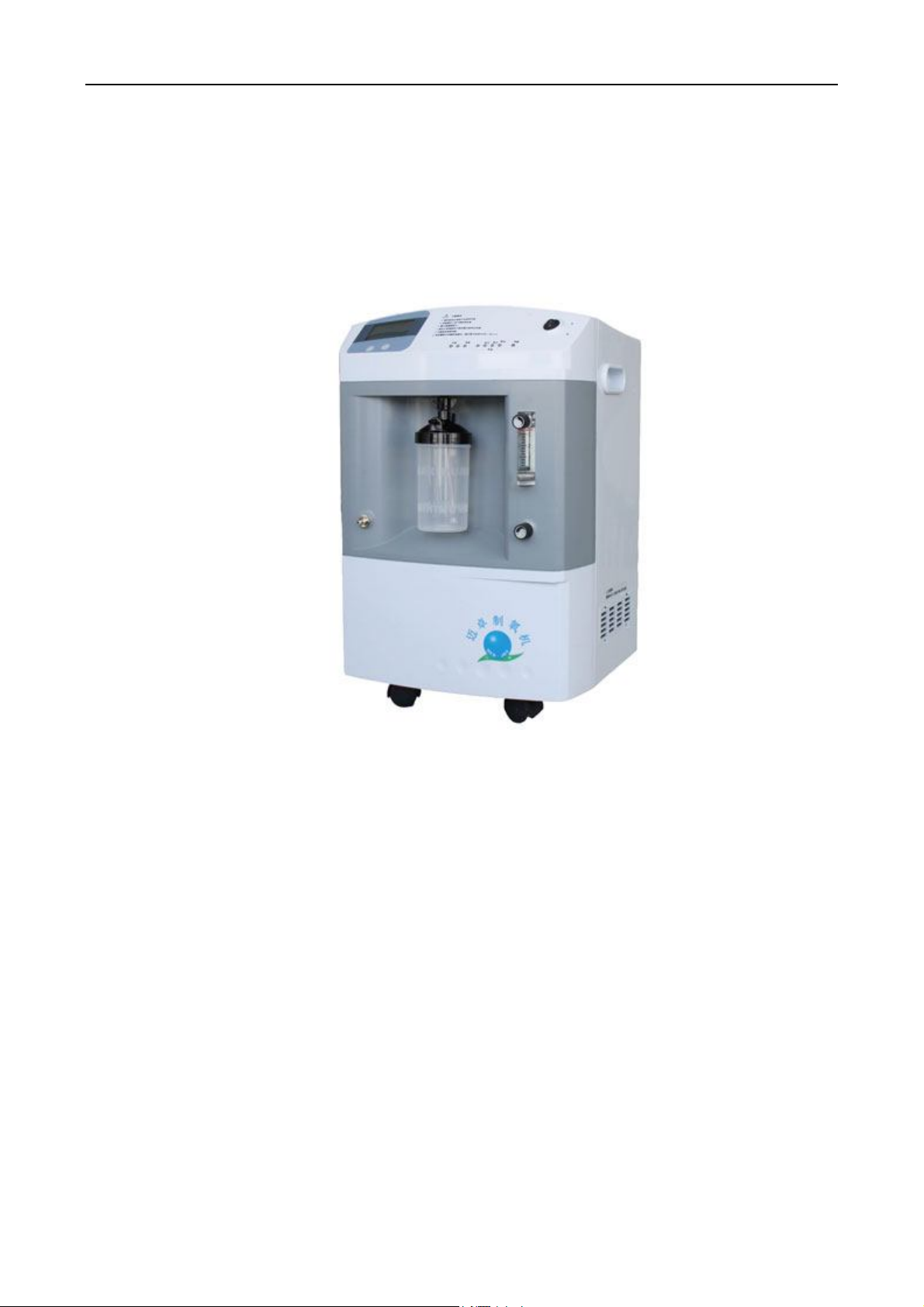

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
КИСЛОРОДНЫЙ КОНЦЕНТРАТОР
JAY-10
Благодрим Вас за приобретение кислородного концентратора JAY-10
Внимательно ознакомьтесь с инструкцией до начала эксплуатации данного устройства.
Сохраните это руководство для получения необходимых сведений в будущем. Гарантийный
талон находится в конце настоящего руководства по эксплуатации. При покупке товара
требуйте правильного его заполнения печати продавца и даты продажи.
Page 2
2
Содержание
1 Информация потехнике безопасности………………………3
2 Принцип работы………………………………………………7
3 Условия использование………………………………………7
4 Н а з н а ч е н ие … … … … … … … … … … … … … … … … … … 7
5 Технические характеристики…………………………………9
6 Описание прибора……………………………………………9
7 Использов а н ие…… … … … …………… … ………… … 1 2
8 Эк с плу ат ации…………… ………………… ……… ……14
9 Устранение ошибок и неисправностей……………………17
10 Условия хранения и транспортироки……………………18
11 К о н т а к т ы … … … … … … … … … … … … … … … … … 1 8
Page 3
3
1 информация по технике безопасности
Этот прибор не предназначен для экстренных ситуаций. Перед использованием прибора, чтобы
правильно выбрать скорост потока кислорода и длительность терапии, проконсультируйтесь с
Вашим врачом.

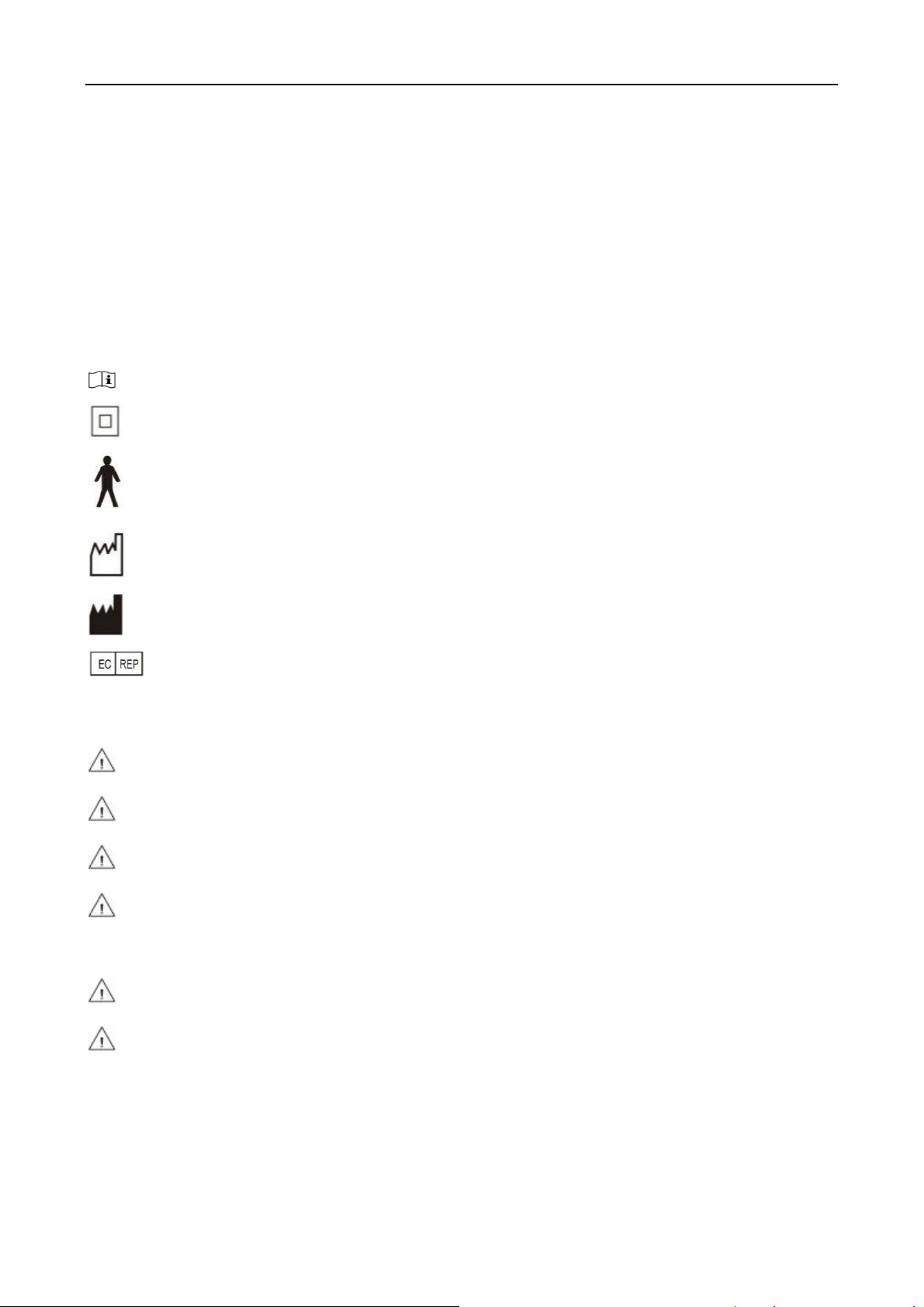

Обратите внимание на следующие специальные заявления, используется в данном
руководстве, и их значение:
Внимательно ознакомьтесь с руководством по эксплуатации
Оборудование Ⅱкласса
Применяемый: компонент типа В
дата производителя
Производитель
УПОЛНОМОЧЕННОГО ПРЕДСТАВИТЕЛЯ в Европейском сообществе
При размещении
Используйт только стабильные и безопасные источники электроэнергии.
Если источник электоэнергии становится неустойчивым, прекратите использование прибора.
Кислородный концентратор должен использавться в среде без пыли и токсичных газов.
Кислородный концентратор должен располагаться в хорошо проветриваемом помещении,
чтобы вырабатываемый кислород не смешивался с загрязненным воздухом или смогом.
Не кладите посторонние предметы на прибор.
Всегда устанавливайте концентратор на твердую поверхность. Никогда не размещайте
прибор на поверхности, где он может опрокинуться или упасть(например, кровать, диван)
Page 4
4
Опасность возгорания
Кислород сильно способствует горению, поэтому держите концентратор вдали от прямых
солнечных лучей и источников огня. Не курите в помещении, где расположен прибор!
Храните концентратор вдали от горючих и легковоспламеняющихся веществ.
Текстиль и другие материалы, которые в обычных условиях не являются
легковоспламеняющимся, могут гореть с высокой интенсивносью в обогащенном кислородом
воздухе.
Спонтанное возгорание может произойти, если масло, жир или другие жирные вещества
вступают в контакт с кислородом под давлением. Всегда держите эти вещества вдали от
кислородного концентратора.
При эксплуатации
Перед очисткой концентратора от пыли прибор должет быть отключен от электрической сети.

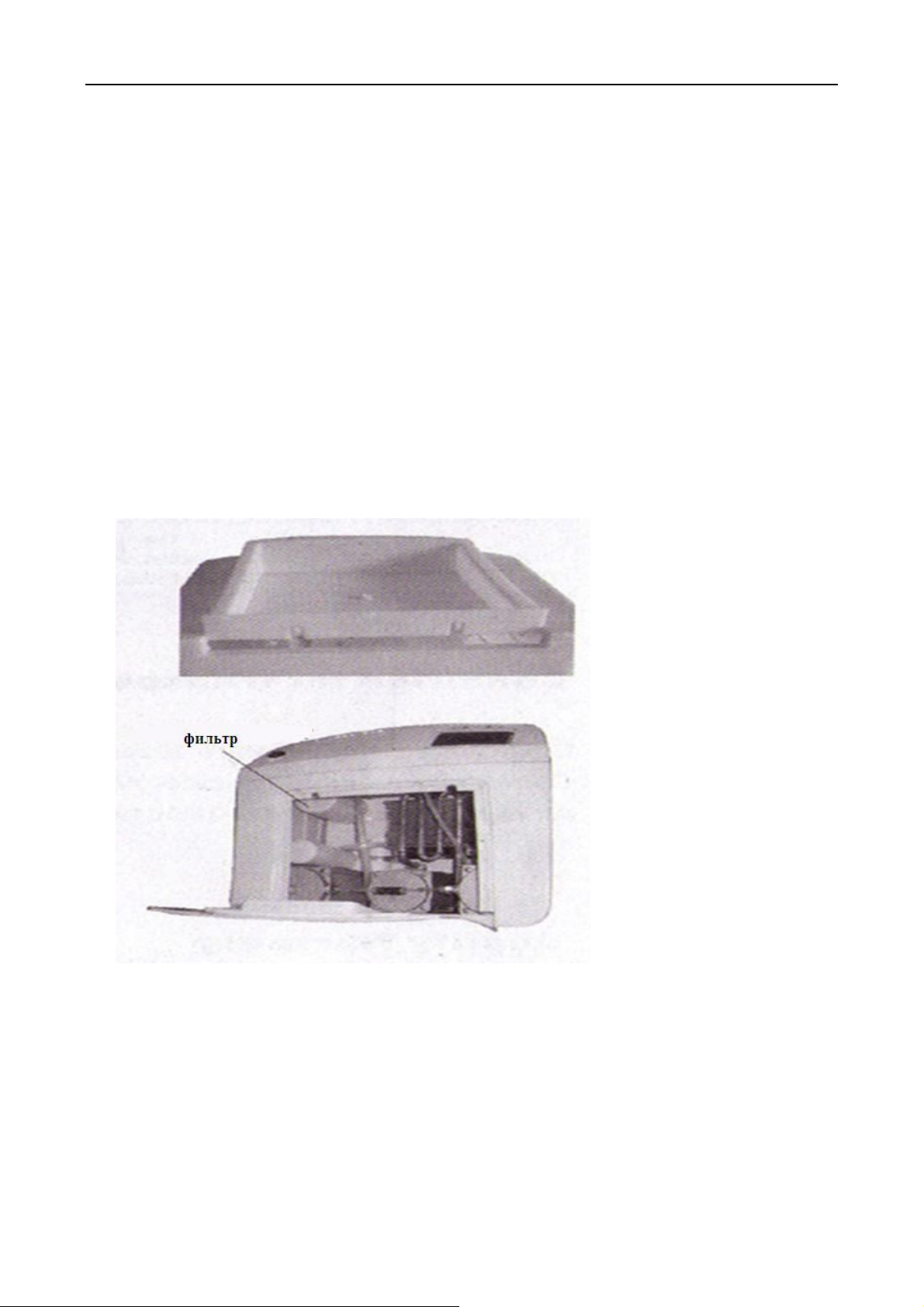

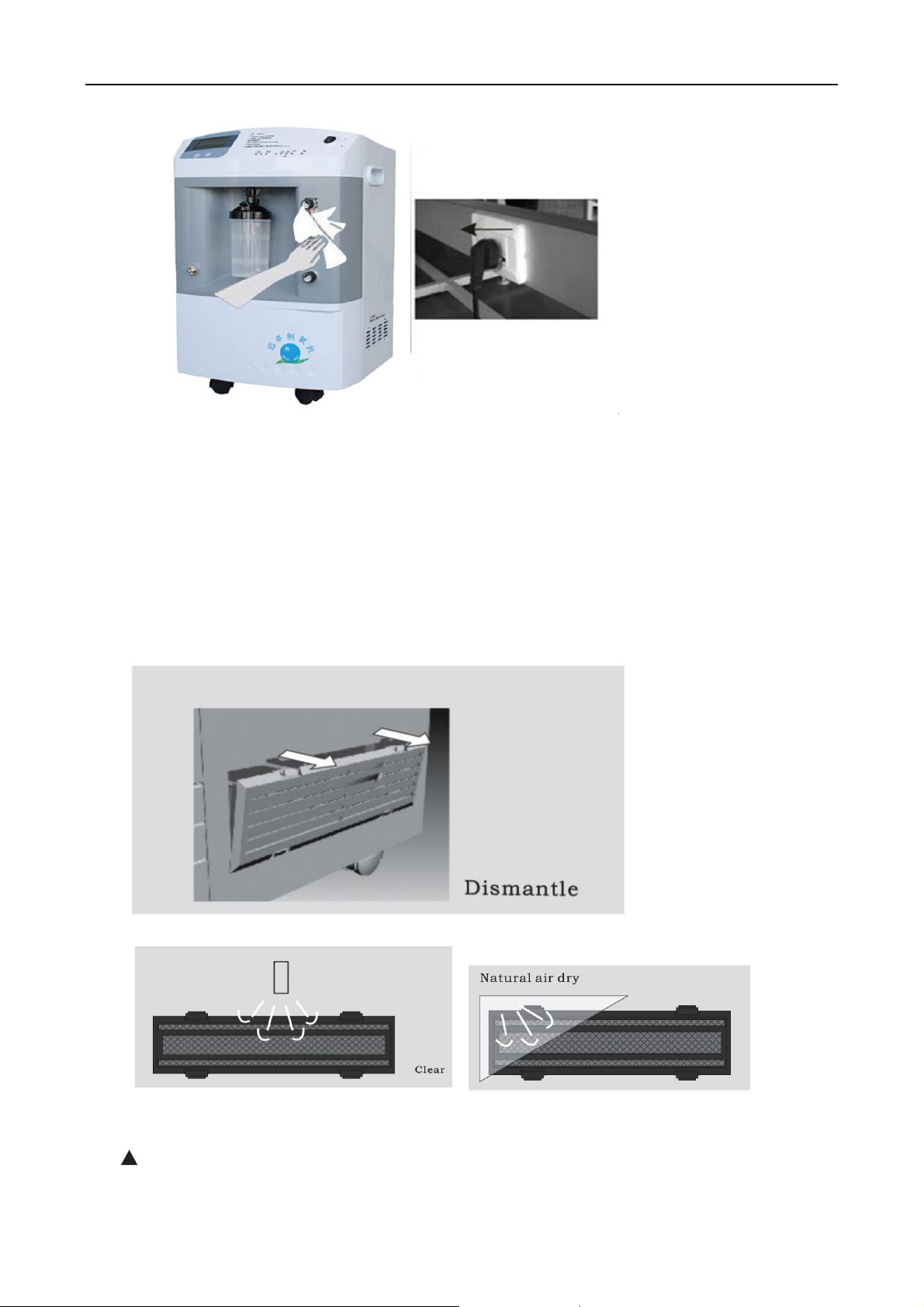

Увлажнитель воздуха и вохдушные фильтры необоходимо периодически очищать:
увлажнитель через каждые 3 дня использования. Фильтр грубой очистки через каждые 100 часов,
фильтр тонкой очистки через каждые 300 часов.
Радиочастотные помехи
Большинство электронных устройств в той или иной степени чувствительны к
радиочастотным помехам. Наличие сильных электромагнитных помех может
повлиять на работу дисплея, при этом сам приор будет продолжать работать. Вблизи
данного медицинского прибора не следует использовать мобильные(сотовые)
телефоны и прочие устройства, которые генерируют сильные электрические или
электромагнитные поля.
Дополнительные предупреждения
Если вы не пользуетесь концентратором, отключите его, так ка неиспользуемый
поступающий в помещение кислород вымокой концентации может способствовать горению.
Концентратор не является водонепроницаемым. На него нельзя проливать водц или иные
Page 5
5
жидкости. Если на концентратор попала вода, немедленно отключите его от электричества.
Никогда не оставляйте работающий концентратор без присмотра.
Использование прибора детьми или инвалидами должно осуществляться под постоянны
контролем.
Если в процессе принятия кислорода появились какие-либо побочные эффекты,
незамедлително свяжитесь с вашим врачом.
Выключите концентратор, если в данный момент его никто не использует.
При работе концентратора, не снимайте переднюю и заднюю краышки прибора. В случае
каких-либо неполадок, не пытайтесь чинить прибор самостоятельно а обратитесь в ближайщий к
вам сервисный продукции JAY-5
Обеспечьте беспрепятственный доступ воздуха к нижней и задней стенкам во время работы
во избежание перегрева концентратора.
Кислороднаму концентратору необходимо около 5-10 минут от включения до достижения
установленных характеристик кислорода.
Концентратор предназначен только для подачи кислорода, при этом концентрация составит
примерно 93%, когда скорость потока достигнет своего номинального значения.
В увлажнителе следует использавать дистиллирванную или охлажденную
кипяченую воду, при этом количество воды должно находиться в допустимых
пределах(в соответствии с отметками на увлажнителе)
При эксплуатации концентратора используйте увлажнитель. Не заменяйте кго
увлажнителями других марок по своему усмотрению, иначе это может принести пациенту
дискомфорт или другой вред.
В случае если индикатор сигнализирует о низком уровне килсорда, свяжитесь с сервисным
центром для устранения неполадки.
Если вы открыли регулятор потока на всю мощность, но расходомер показывает 0,
немедленно отключите концентратор и проверьте его на наличие неполадок и, в случае
Page 6
6
необходимости, обратитесь в сервисный центр.
Не включайте и не выключайте концентратор слишком часто без необходимости. Перед тем
как вкючить прибор после выключения, выдержите паузу не менее 5 минут. Это необходимо для
того, чтобы оставшийся внутри кислородом может повлиять на срок службы прибора.
Устанавливайте нужную производительность на расходомере сразу после включения
прибора.
Обновляйте воду в увлажнителе каждые 2-3 дня, особоенно летом. Если вы не используете
прибор, вылейте воду из увлажнителя и протрите его насухо.
Используйте только оригинальные кислородную трубку и увлажнитель с данным
концентратором. Используйте кислородную трубку только по прямому назначению, не
используйте ее другим образом по своему усмотрению.
Правильная утилизация данного изделия
(утилизация электрического и электронного оборудования)
Данный продукт не подлежит утилизации вместе с другими домашними отходами по
окончании своего срока службы. Чтобы предотврадить возможный ущерб для
окружающей среды вследствие неконтролируемой утилизации отходов, пожалуйста,
отделите это изделие от других типов отходов и утилизируйт его надлежащим
образом для рационального повторного использования материальных ресурсов. Для
утилизации прибора обратитесь в специализированные пункты приема,
расположенные в Вашем городе, или к местным органам власти для получения
подробной информации о том, куда и как вернуть данный прибор для экологически
безопасной переработки.
Примечания для атомизатора
Используйте ту же модель атомизатора к машине.
Если нет распыления лечение, делать жесткие гайку атомизации совместной чтобы
удедиться в отсутствии утечки газа.
Page 7
7
Использование дистиплированной воде, чтобы сделать распыление в течение нексольких
секунд после кождой операции могут облегчить кристаплизацию вызванные медицинским
раствора
Если распыление не может работать, то откройте крышку бутылки и добавить чистую воду в
небольшом количестве. Поверните белый шар, который лежит в бутылке с газовым ресурсом
связан и выбрать правильный угол для лучшего распыления.

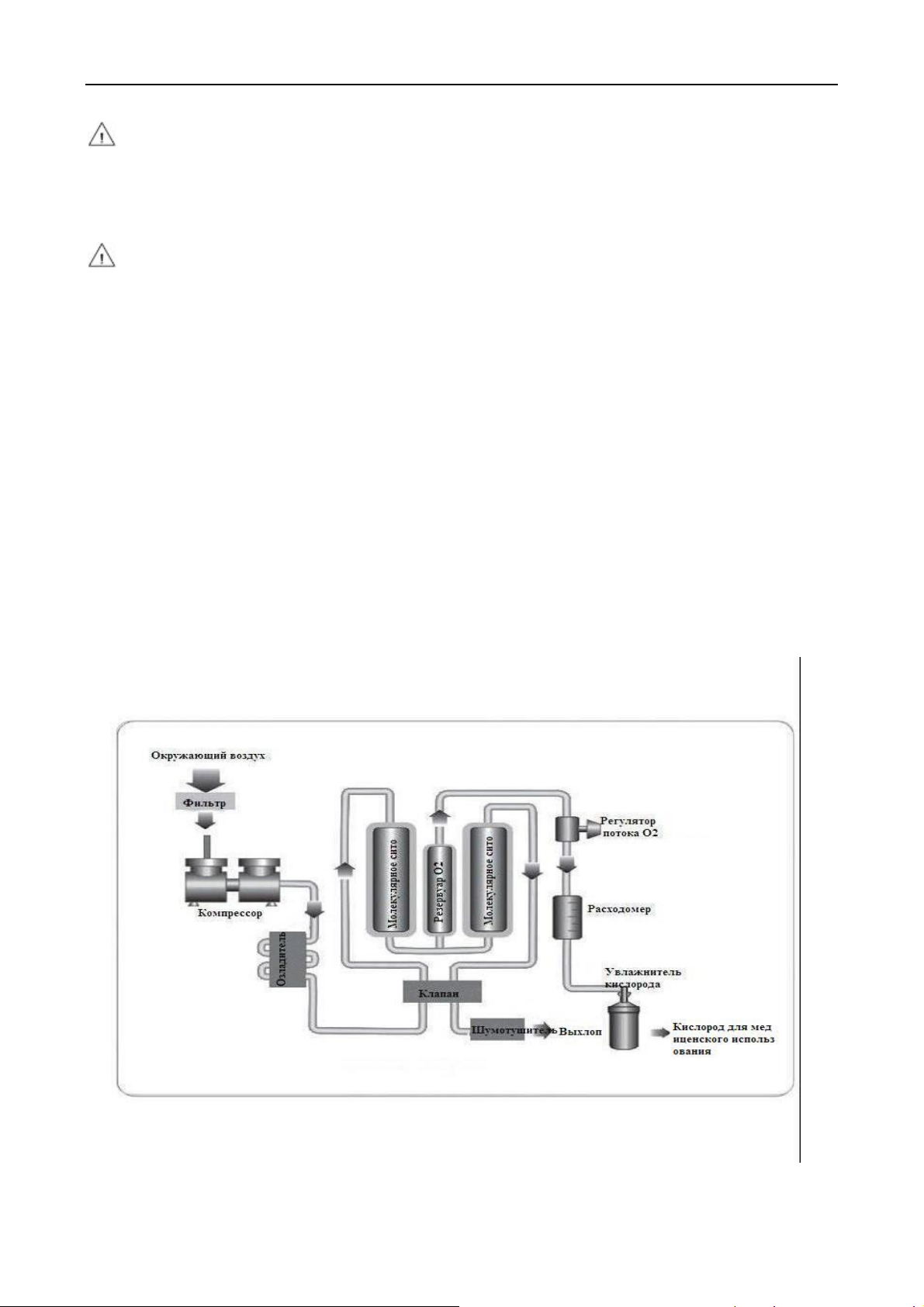

2 Принцип работы
Концентратор JAY Работает по принципу адсорбции, который позволяет выделить
кислород, азот и другие газы из воздуха. Таким образом, при постоянной
мемперетуре и включенном питании кислород, соответствующий медицинским
нормам, будет в постоянном режиме отделяться из воздуха. Кислород выделяется с
помощью только физического метода.
Основные этапы:
Page 8
8
3 Условия использование
1. Темперетура окружающей среды: 10℃-40℃
2. Относительная влажность: 30%-85%
3. Атмосферное давление: 700 hPa-1060 hPa
4 Назначение:
По медицинским показаниям
Кислород, вырабатываемый концентратором, предназначен для лечения
заболеваний сердца и кровеносной системы, хронических заболеваний легкиз,
головного мозга, хронического туберкулеза и другиз случаев при нехватке кислорода.
Для поддержания здоровья
Кислород, вырабатываемый концентратором, будет полезен спортсменам, людям с
высокой интеллектуальной нагрузкой, работникам умственного труда и др. для
устранения усталости.
Прибор подходит для использования в таких медицинских учреждениях, как
больницы, поликлиники, кабинеты врачей, а также в домах отдыха, санаториях,
гостиницах и обычных жилых помещениях.
Использование атомизатора
Атомизации функции концентратора вылечить страдающих хроническим
туберкулезом легких и дыхательной системы и т.д.
Лечение следует проводить под наблюдением врача.
Page 9
9
будет загораться желтая лампа «Заменить фильтр» и раздаваться
5 Технические характеристики
Модель JAY-10
Мощность(Вт) 550Вт
Электрические
параметры (В/Гц)
Производительно-
сть(л/мин.)
Концентрация
кислорода на
выходе (%)
Давление на
вызоде(Мпа)
Тревожные
сигналы
Уровень шума
(дб)
AC230±10% 50±1
0-10
93%±3%
0.04—0.07
Пребои питания, низкое и высокое давление, перегрев, низкая
концентрация кислорода, напоминание о смене фильтра
≤50дб
ЖК-дисплей
Количество включений-Сколько раз концентратор включали.
давление-Рабочее давление компрессора(МПа).
время сеанса/таймер-Если вы не устанавливали таймер, то
отображается время, которое прибор проработал за сеанс. Если
вы встанавливали таймер, то отображается время, которое
осталось до выключения прибора. 2 последние цифры означают
минут, 4цифры-часы. суммарное время-Сколько часов в сумме
отработал конценратор. После каждых 300 отработанных часов
прерывистый сигнал, напоминающий о том, что следует провести
замену фильтра тонкой очистки.
Page 10
10
Количество включений
Информация на
дисплее
Давление(дискретность: 0,001МПа)
Время сеанса/таймер(дискретность: 1минута)
Суммарное время(дискретность: часы)
Классификация Оборудоваение Ⅱ класса, применяемый компонент типа В
Вес нетто (кг) 28кг
Резмер (мм) 365*375*600
Распыление
частиц
≤5 μ достигает 90% для прибора с атомизатором
(optional)
После включения прибора кислород достигает необходимого
уровеня примерно через 5-10минут.
Уровень
Когда концентрция на выходе будет составлять более 85%,
концентрации О2
загорится зеленая лампа. Если красная лампа горит более 10
минут, свяжитесь с мервисным центром, зеленая лампа-норма.
Пульсоксиметр
Предохранитель
Пульсоксиметр будет установлен кислородный концентратор
F7A/250V
Носовые Трубки отвода кислорода
Носовые трубки кислорода состоит из intubatton, кислород трубка, впускная труба
кислород, подвижная трубка захвата и носовые трубки. И он изготовлен из
медицинского ПВХ. Есть две подсказки, над ухом стиле. Он должен быть гибким
шлангом, прозрачная и чистая. Там нет примесей и не излом. При вводе 50 кПа
давления носовую трубку подачи кислорода должна быть неразглашении
продолжение 15S. Различные компоненты могут выдерживать вертикальное
напряжение от 20N в 15S без перерыва. С стерилизации оксидом этилена, с момента
стерилизации, носовые трубки кислорода может быть сохранен в течение трех лет.
Page 11
11

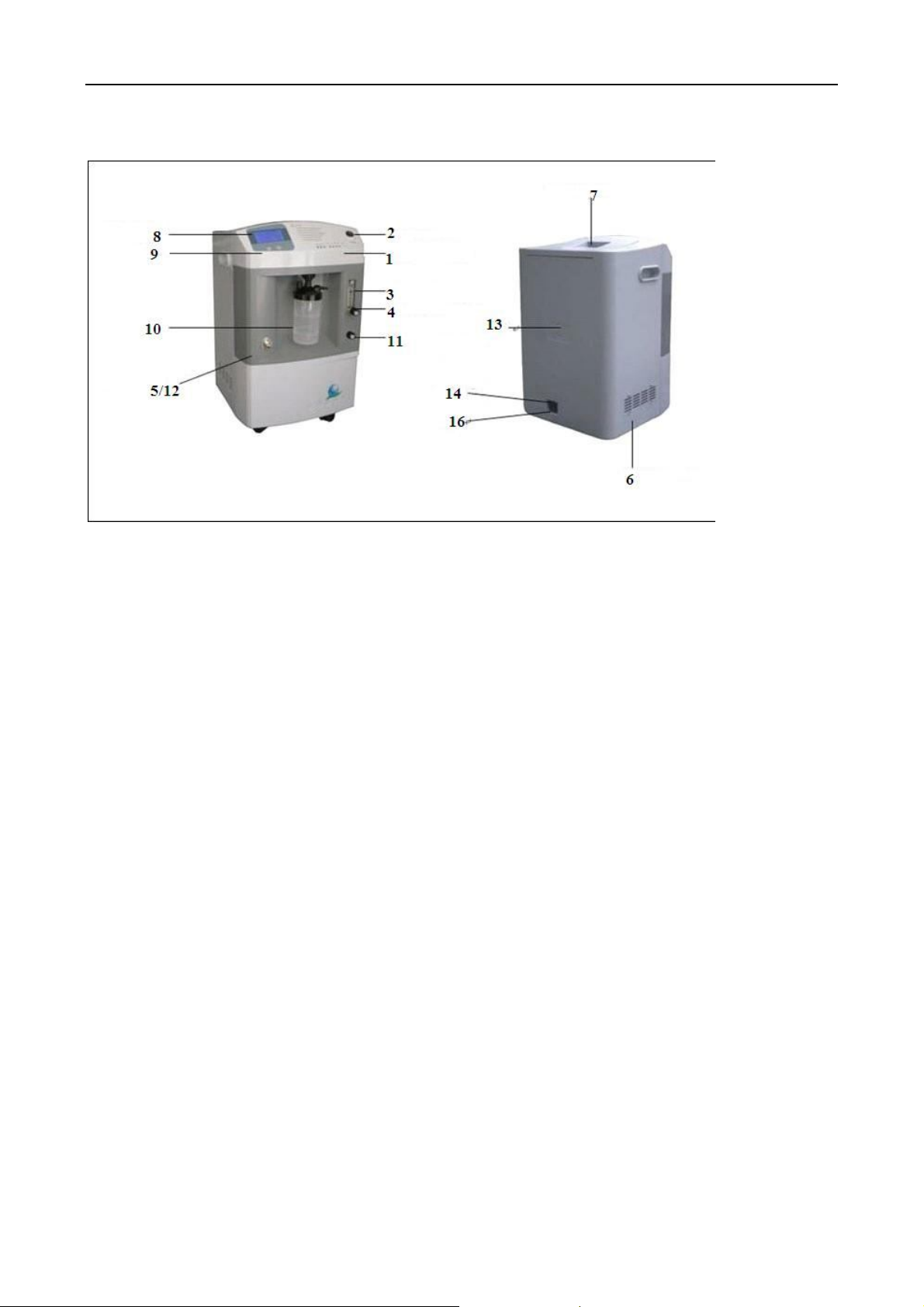

6 Описание прибора
1) Сигнальные лампы
Описание ламп справа налево:
O.P.: питание (зеленая лампа)
P.F.: перебои питание (красная лампа и непрерывный звуковой сигнал)
H.P.:Высокое давление (красная лампа и прерывистый звуковой сигнал,
автоматическое отключение)
L.P.: Низкое давление (Желтая лампа и прерывный звуковой сигнал)
H.T.:Высокая температура (Красная лампа и непрерывный звуковой сигнал,
автоматическое отключение)
H.O2: концентрация кислорода 85%, (зеленая лампа)
L.O2.: концентрация кислорода < 72%,(красная лампа)
2) Кнопка включение/выключение питания
3) Расходомер
Положение указателя расзодомера показывает скорость потока кислорода на
выходе,л/мин.
4) Регулятор потока О2
Регулирует и контролирует скорость потока кислорода на выходе.
Поворачивая регулятор, не прилагайте черзмерного усилия,
Page 12
12
5) розетка атомзации
6) Фильтр грубой очистки
При замене используйте только оригинальные воздушные фильтры для данного
концентратора
7) Отсек для хранения
Он используется для хранения трубок и других комплектующих концентратора.
8) ЖК-дисплей
При включении концентратора ЖК-экран загорается, через 15 минут он
возвращается в режим экранной заставки(в целях экономии электроэнергии). Но
если нажать правую кнопку тамера, то экран снова загорится.
9) Кнопки таймера
Две кнопки используются для установки времении: нажимайте левую кнопку(△) для
увеличения времении сеанса кислородотерапии, добавляя тем самым по 10 мин. и
нажимайте правую кнопеу (▽) для уменьшения времени на 10 минут. Если правой
кнопкой (▽) вы снизите время до 0, концентратор автоматически выключится.
10) Увлажнитель
Вода, заливаемая в увлажнитель, предназначена для увлажнения поступающего
пациенту кислорода, так как сухой кислород высушивает горло и слизистую
оболочку носа.
11). Регулятор Атомизатора
12) Пульсоксиметр
13) Обратно этикетки
14) Разъем питания
15) предохранитель
7 Использование
Последовательность действий

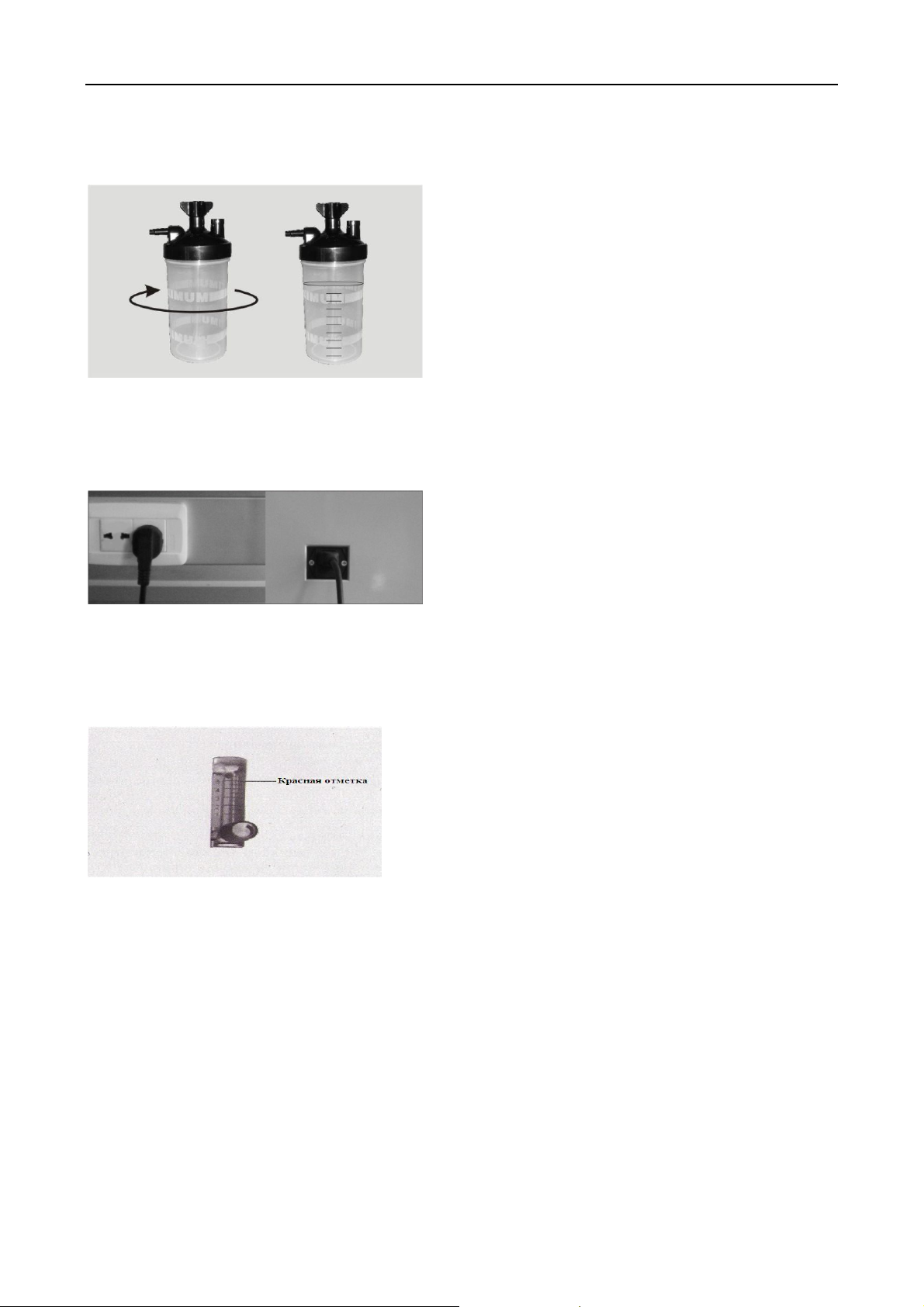

1. отделите резервуар увлажнителя от крышки, прокрутив его по часовой стрелке.
Налейте надлежащее количество дистилиированной или остывшей кипячной воды в
Page 13
13
пределах допустимого диапазона, затем установите увлажнитель на место, прокрутив
его против часовой стрелки.
2. подсоедините сетевой шнур к разъему питания прибора и подключите его к розетке.
После этого нажмите на кнопку включение/выключение питания, чтобы включить
концентратор. Загорится зеленая лампа «питание»
3. отрегулирейте вызодной поток кислорода в соответствии с требуемым значением.
Красная отметка на шкале показывает предельное значение, до которого можно
довети регулятор.

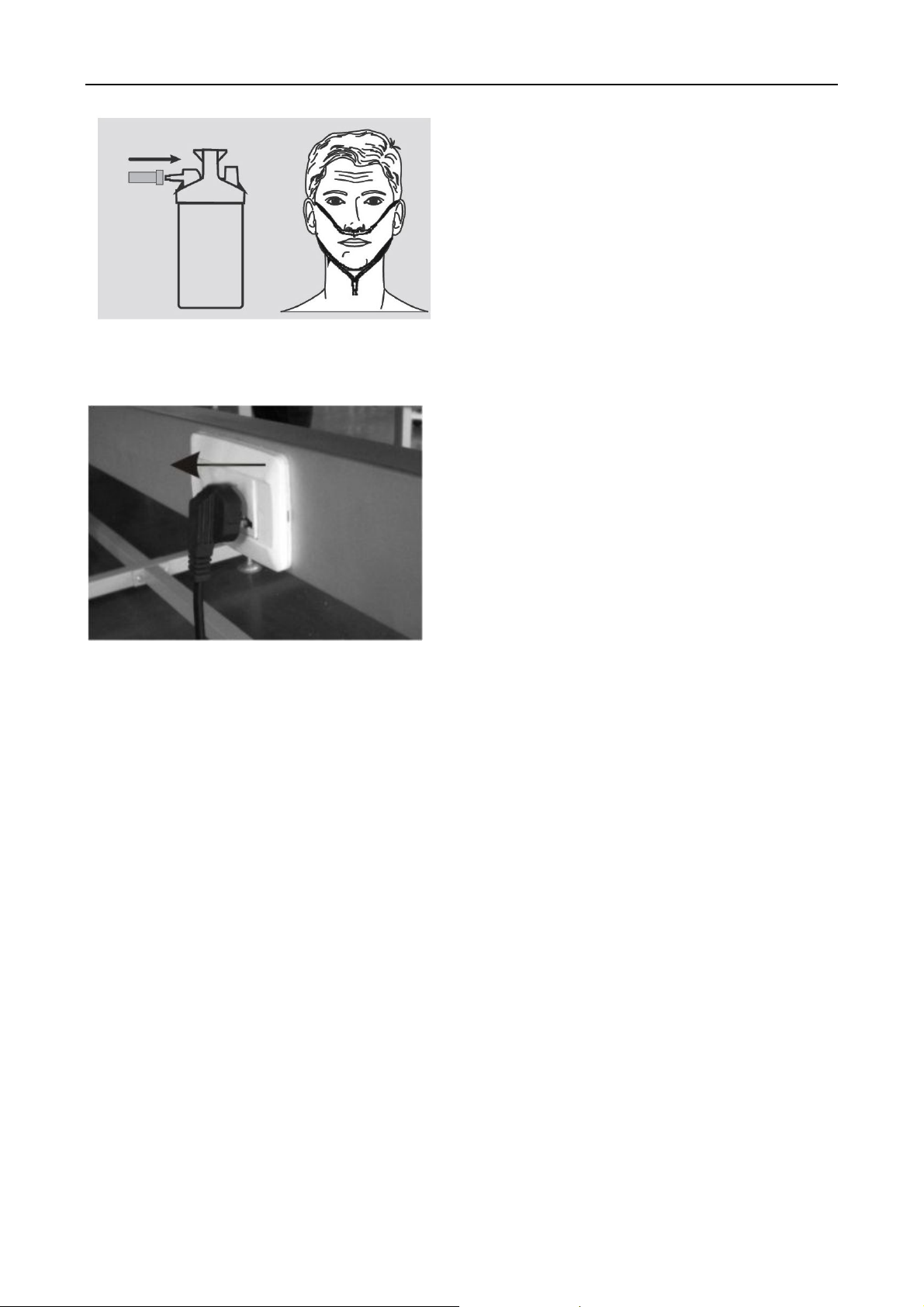

4. Подсоедините один конец кислородной трубки квыходу на увлажнителе. После
этого введите назальную канюлю в полость носа, расположив трубки за ушами и под
подбородком, и зафиксируйте трубку путем плавного перемещения подвижного
регулировочного элемента. Длительность кислородотерапии для лечения и
профилактики назначает врач.
Page 14
14
5. После завершения прцедуры выключите питание с помощью переключателя на
корпусе концентратора, и затем отсоедините прибор от розетки.
6. Если необходимо установить продолжительность сеанса, проведите следующие
действия: нажмите одну из кнопок таймера, после чего начнет мигать время.
Нажатием кнопок ▲ и ▼ . Установите время сеанса. При необходимости можно
будет еще раз корретировать время нажатием этих кнопок.
Использование атомизатора
1. Откройте крышку медицинской чашку и добавьте распыления средство, которое
необходимо, затем закройте крышку.
2. Подключите совместного распыления сопла (или маска) с крышкой медицинских
чашку, а затем подключите другой конец соединительной трубки распылителя с
Page 15
15
распылением розетку и включите форсунки.
3. Включите генератор кислорода, и запер расходомер, то он готов для распыления
лечения.
4. Действительно убирают распыления устройств после лечения закончен. Чистый
распылитель и соединительная трубка с моющим средством и чистой воды, что же
касается сопла распыления и маску использовать чистую воду для очистки, а затем
продолжить дезинфекции и стерилизации путем погружения их в медицинский спирт в
течение пяти минут или положить их под ультрафиолетовую лампу, снова вымыть их
в чистоте чистой водой и, наконец, положил их в пакет после иссяк, и держать их в
контейнер для хранения.
Использование пульсоксиметра
1. Вставьте датчик пульсоксиметр совместные к разъему пульсоксиметр на
концентратор кислорода.
2. Положите палец полностью в пульсоксиметр
3. SPO2(диапазон измерения: 35%~100%; точность: 70% to 100% ±2 ) (диапазон
измерения: 30bpm~240bpm; точность:±2bpm or±2%)
8 Эксплуатации
1、 Отключив концентратор от электрической розетки, протрите внешний корпус
прибора мягкой тканью, смоченной в воде или мягком моющем средстве, после
этого протрите его сухой тканью. Делайте это не реже одного-двух раз в мемяц.
Page 16
16
2, Очистка фильтров грубой очистки
Очень важно чистить фильтры грубой очистки минимум 2 раза в месяц или через
каждые 100 чамов работы прибора(что наступит раньше). Для этого: снимите 2
фильтра с двух боковых сторон прибора, очистите их моющим средством, затем
промойте водой и дайте им высохнуть. Устанавливайте фильтры на место только
после того, как они полностью высохнут.
Опасность: Не используйт концентратор без установленных фильтров или
Page 17
17
если фильры влажные. Эти действия могут привести к поломке прибора.
3, Очистка фильтра тонкой очистки
Чистить фильтр тонкой очистки следует через каждые 300 часов работы прибора.
Откройте отсек для хранения и снимите внутреннюю крышку при помощи отвертки.
Фильтр тонкой очистки расположен в специальном корпусе в угловой части(см,
рисунок справа). Снимите конпус с фильтром, поворачивая его против часовой
стрелки, выньте фильтр и очистите его с помощью моющего средства. После этоно
промойте фильтр чистой водой, дайте ему полностью высохнуь в чистом
помещении и установите корпус с фильтром на место, закручивая его по часовой
стрелке. При помощи отвертки установите внутреною крышку на место и закройте
отсек для хранения.

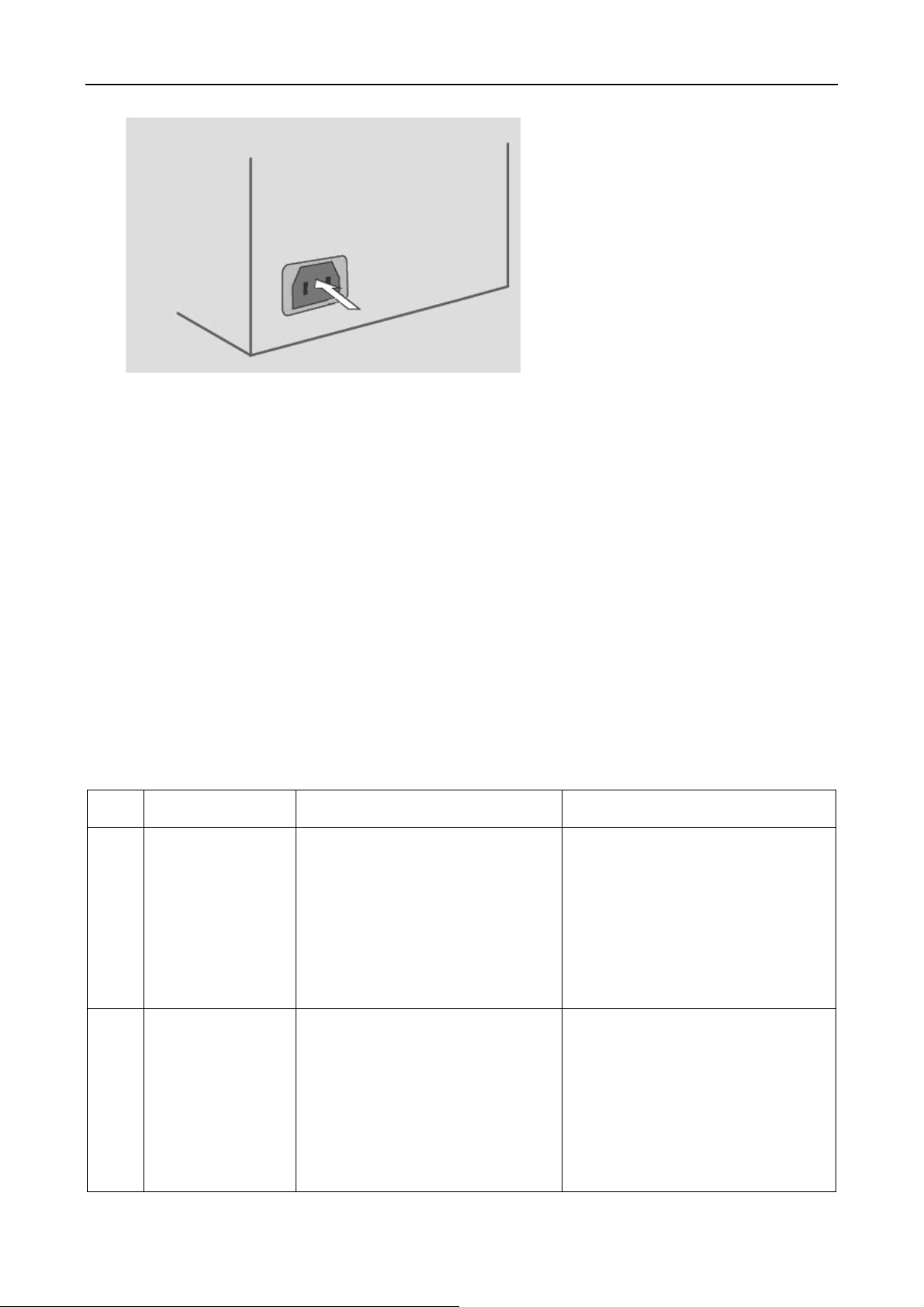

2、 Замена предохранителя
Перед заменой предохранителя отсоедините сетевой шнур от концентратора. С
помощью маленькой отвертки выньте блок с предохранителями, который
находится под разъемом для сетевого шнура. Видимый
предохранитель-действующего предохраниеля установите блок на место.
Page 18
18
Ничего не
после включения
инение
между схемой кислородного
концентратора и
Удостоверьтесь, что сетевой
шнур подсоединен к прибору
кислорода не
происходит или
Кислородная трубка
рубка
Убедитесь, что кислородная
трубка не повреждена, и у нее
3、 В концентраторе установлена аккумуляторная NI-MH батарея(3.6V/40mAh)
Она припаяна к основной плате, на которой также имеется схема зарядки, поэтому
батарея может использоваться длительное время. Однако если вы не используете
концентратор кислорода длительное время, аккумуляторная батарея будет
находиться в состоянии покоя, и ее срок службы может уменьшиться. Поэтому если
вы не используете концентратор постоянно, пожалуйста, включайте его, по-крайней
мере, один раз в месяц, для того чтобы батырея могла зарядиться.
Если при самостоятельной замене фильтров и предохранителя, у вас возникнут
вопросы, вы можете обратиться ближайший сервисный центр продукции JAY или
позвонить на горячую линию.
9 устранение ошибок и неисправностей
No.
1
Симптом Причина Способ решения
Отсутствует соед
происходит
питания
электричеством
и подключен к сети.
2
Распыление
отсоединилась
Кислородная т
повреждена или пережата
Подсоедините ее заново
Page 19
19
уровень его
Установите выходной поток
кислорода в соответствии с
недостаточен
Загрязнены фильтры
Расходомер установлен на 0
нет перегиборв
требуемым значением
10 условия хранения и транспортировки:
Температура окружающего воздуха: -20-45℃
Относительная влжность: ≤95%
Атмосферное давление: 500 –1060 hpa
11 контакиты
MANUFACTURER:LONGFIAN SCITECH CO.,LTD
ADDRESS:Longxing Building A(413) No.77 Longxing Road,Baoding,P.R.China
TELEPHONE:+86-0312-5900618
FAX:+86-0312-5900135
HOMEPAGE:www.longfian.com
Loading...
