РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Концентратор кислорода «Armed» в варианах исполнения:

9F-5W, 8F-5AW, 9F-3W, 9F-3B, 9F-3BW, 9F-3A, 8F-3A,

9F-1, YU600, 8F-1

с принадлежностями

Перед использованием необходима консультация врача

и ознакомление с настоящим Руководством!

Торговая марка «АРМЕД» (495) 989-12-89

Page 2

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Концентратор кислорода «Armed» в вариантах исполнения с принадлежностями (далее -

концентратор) предназначен для проведения кислородной (кислородно-воздушной) терапии пациентам с заболеваниями органов дыхания и сердечно-сосудистой системы. Дополнительно концентраторы 9F-5W, 8F-5AW, 9F-3A, 9F-3W, 9F-3BW могут использоваться для аэрозольной ингаляции жидкими лекарственными препаратами с профилактической и лечебной целью. Применяется в условиях различных медицинских учреждений, служб скорой и неотложной медицинской помощи спасательных служб, а также для индивидуального использования, как в стационаре, так и в домашних условиях. Для того, чтобы исключить вероятность травмирования пользователя или повреждения оборудования, не пренебрегайте рекомендациями данного Руководства и общими требованиями безопасности.

Внимание! При определенных обстоятельствах кислородная (кислородно-воздушная) терапия может нести опасность для пациента. Перед применением данного метода необходима консультация врача.

Торговая марка «АРМЕД» (495) 989-12-89

Page 3

ПОКАЗАНИЯ К ПРИМЕНЕНИЮ, ПРОТИВОПОКАЗАНИЯ,

ПОБОЧНЫЕ ДЕЙСТВИЯ

Медицинским изделием могут пользоваться лица, внимательно изучившие руководство по эксплуатации.

Показания к применению:

- Основное показание для применения (независимо от нозологии заболевания): снижение эффективности функции внешнего дыхания, гипоксия, гипоксемия при условии обеспечения адекватной минутной вентиляции;

- Дыхательная недостаточность при болезнях дыхательной системы (кроме выраженной степени дыхательной недостаточности);

- Заболевания органов дыхания (пневмония, бронхит, бронхиальная астма (кроме острых стадий), бронхоектатичная болезнь, силикоз, пневмосклероз);

- Раны, зараженные анаэробной флорой, вяло текущие воспалительные процессы, локальные трофические расстройства;

- Болезни сердечно-сосудистой системы (за исключением выраженной степени дыхательной недостаточности): атеросклероз, гиперлипидемия с ожирением и без него, артериальная гипертензия, ишемическая болезнь сердца (кроме острого периода инфаркта миокарда), миокардиодистрофия, кардиомиопатии;

- Отравления (например, отравления угарным газом);

- Повышение эффективности лечения онкологических заболеваний;

Торговая марка «АРМЕД» (495) 989-12-89

Page 4

- Напряжение компенсаторных реакций организма на снижение pO2 в окружающей газовой среде (низкое барометрическое давление в условиях высокогорья, снижение pO2 в атмосфере искусственной среды обитания и т.д.). Концентратор разделяет не только азот и кислород из окружающего воздуха, но и другие вредные и ядовитые газы, размеры молекул которых равны и больше чем у азота, такие как, оксид и диоксид углерода, оксид серы, хлор и т.д. Концентратор при помощи физического разделения газов концентрирует на выходе кислородновоздушную смесь с высоким содержанием кислорода (не менее 90% для вариантов исполнения: 9F-1, YU600, 8F-1 и не менее 93% для вариантов исполнения: 9F-5W, 8F-5AW, 9F-3W, 9F-3B, 9F3BW, 9F-3A, 8F-3A) и снижает концентрацию вредных примесей. Концентратор работает в штатном режиме.

Противопоказания:

- Легочное кровотечение;

- Острый период инфаркта миокарда;

- Выраженная дыхательная и сердечная недостаточность;

- Тромбоэмболия легочной артерии;

- Гипертонический криз;

- Гипертоническая болезнь в периоде резкого повышения артериального давления.

- Острый приступ бронхиальной астмы;

- Гипертермия;

- Выраженные симптомы интоксикации. Противопоказано применение кислородно-воздушной смеси в дыхательных системах с закрытым контуром (с поглотителем углекислоты).

Торговая марка «АРМЕД» (495) 989-12-89

Page 5

Побочные действия:

Кислородно-воздушная смесь требует четкого соблюдения правильного дозирования, т.к. использование кислородно-воздушной смеси может приводить к развитию побочных эффектов:

- нарушение мукоцилиарного клиренса;

- снижение сердечного выброса;

- системная вазоконстрикция;

- снижение минутной вентиляции;

- задержка углекислоты;

- фиброз легких. При аэрозольной ингаляции список побочных эффектов смотрите в инструкции к лекарственному средству.

Торговая марка «АРМЕД» (495) 989-12-89

Page 6

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вариант исполнения / Параметр

9F-3B

8F-3A

9F-1

YU600.

8F-1

Габаритные размеры концентратора (ВхШхД),

мм

395х200

х315

490х270

х390

280х175

х300

300х140

х380

280х175

х300

Воздушный поток (производительность), л/мин

0-3

0-1

Содержание кислорода в кислородно-

воздушной смеси, %

≥ 93

≥ 90

Максимальное давление кислородно-

воздушной смеси на выходе, кПа

20 ± 2,5

45 ± 4,5

20 ± 2,5

Диапазон давления, при котором срабатывает

предохранительный клапан, кПа

250 ± 25

250 ± 25--

Рабочий объем увлажнителя (±5%), мл

90-110

100-250

0-60

Диапазон установки времени таймера, мин

1-120

Уровень шума, дБ, не более

423545

Время установления рабочего режима (не

более), мин

33333

Класс защиты от поражения электрическим

током

IIIIIIIIII

Торговая марка «АРМЕД» (495) 989-12-89

Page 7

Вариант исполнения / Параметр

9F-3B

8F-3A

9F-1

YU600.

8F-1

Рабочая часть

Тип BF

Напряжение питающей сети, В

220±22

Частота сети, Гц

50±1

Потребляемая мощность, Вт, не более

230

100

150

100

Масса, кг, (± 10%)

10,5

11,8

7,887,8

Усилие для перемещения по покрытому

плиткой полу при плавном трогании с места (не

более), Н

200

200--

Усилие для перемещения в движении (не

более), Н

100

100--

Допустимые отклонения по габаритным размерам в пределах 5 мм.

Воздушный поток (производительность), л/мин - характеризует скорость потока кислородно-

воздушной смеси на выходе (выход для кислородно-воздушной смеси) и измеряется в л/мин. При

Торговая марка «АРМЕД» (495) 989-12-89

Page 8

производительности для вариантов исполнения: 9F-1, YU600, 8F-1 - не более 1 л/мин; для вариантов исполнения: 9F-3B, 8F-3A - не более 3 л/мин.

Выход для кислородно-воздушной смеси - это выход для кислородно-воздушной смеси с высоким содержанием кислорода после прохождения воздуха окружающей среды через цеолитовые колонки; производительность данного выхода ограничена особенностями варианта исполнения медицинского изделия и отражена в таблице в разделе «Технические характеристики». Концентрация кислорода в кислородно-воздушной смеси с высоким содержанием кислорода составляет не менее 93% (для вариантов исполнения: 9F-3B, 8F-3A) и не менее 90% (для вариантов исполнения: 9F-1, YU600, 8F-1). При более высокой производительности или снижении концентрации кислорода в воздухе для различных видов помещений, процентное содержание кислорода в кислородно-воздушной смеси - менее 90% (для вариантов исполнения: 9F-1, YU600, 8F-1) и менее 93% (для вариантов исполнения: 9F-3B, 8F-3A).

Рабочее давление кислородно-воздушной смеси на выходе концентратора кислорода, откуда она поступает пользователю для проведения кислородной (кислородно-воздушной) терапии.

При превышении максимальной заданной величины давления, в системе сжатия воздуха компрессором, на соответствующее время открывается предохранительный клапан, для его стабилизации.

Диапазон объема увлажнителя (между отметками «min» и «max» на стакане увлажнителя), при наполнении которого чистой водой (дистиллированной или очищенной) допускается применение концентратора в соответствие с его назначением.

Торговая марка «АРМЕД» (495) 989-12-89Торговая марка «АРМЕД» (495) 989-12-89

Page 9

Вариант исполнения / Параметр

9F-5W

8F-5AW

9F-3W

9F-3A

9F-3BW

Габаритные размеры концентратора (ВхШхД),

мм

640х510х50

490х270х39

640х210х50

395х200х31

выход для ингаляций

Воздушный поток (производительность), л/мин

выход для кислородно-воздушной смеси

0-5 10-15

10-21

0-5 10-13

0-3 10-13

0-3

10-13

Содержание кислорода в кислородно-

воздушной смеси, %

≥ 93

Максимальное давление кислородно-

воздушной смеси на выходе, кПа

45 ± 4,5

20 ± 2,5

45 ± 4,5

Максимальное давление на выходе для

ингаляций, кПа

150 ± 4,5

Диапазон давления, при котором срабатывает

предохранительный клапан, кПа

250 ± 25

Рабочий объем увлажнителя (±5%), мл

100-250

90-110

Диапазон установки времени таймера, мин

1-99

1-120

1-99

1-120

Время установления рабочего режима (не

более), мин

33333

Торговая марка «АРМЕД» (495) 989-12-89

Page 10

Вариант исполнения / Параметр

9F-5W

8F-5AW

9F-3W

9F-3A

9F-3BW

Уровень шума, дБ, не более

5255464642

Класс защиты от поражения электрическим

током

IIIIIIIIII

Рабочая часть

Тип BF

Напряжение питающей сети, В

220±22

Частота сети, Гц

50±1

Потребляемая мощность, Вт, не более

400

320

230

Масса, кг, (± 10%)

17,5

15,5

16,5

10,5

Усилие для перемещения по покрытому

плиткой полу при плавном трогании с места (не

более), Н

200

Усилие для перемещения в движении (не

более), Н

100

Торговая марка «АРМЕД» (495) 989-12-89

Page 11

Допустимые отклонения по габаритным размерам в пределах 5 мм.

Воздушный поток (производительность), л/мин характеризует скорость потока кислородновоздушной смеси на выходе (выход для кислородно-воздушной смеси / выход для ингаляции) и измеряется в л/мин.

Выход для ингаляций - это выход для кислородно-воздушной смеси с низким содержанием кислорода. Отфильтрованный сжатый воздух окружающей среды не проходит через цеолитовые колонки, после компрессора подается сразу на выход для ингаляций, поэтому концентрация кислорода в кислородно-воздушной смеси на выходе для ингаляций равна концентрации кислорода в воздухе окружающей среды.

При производительности для вариантов исполнения: 9F-3W, 9F-3A, 9F-3BW - не более 3 л/мин; 9F-5W, 8F-5AW - не более 5 л/мин. При более высокой производительности или снижении концентрации кислорода в воздухе для различных видов помещении, процентное содержание кислородно-воздушной смеси - менее 93%.

Рабочее давление кислородно-воздушной смеси на выходе концентратора кислорода, откуда

она поступает пользователю для проведения кислородной (кислородно-воздушной) терапии.

Торговая марка «АРМЕД» (495) 989-12-89

Page 12

Комплектующие

Габариты, мм, ±10%

Масса, г, ±10%

Канюля назальная Ø 5 мм,

длина 5 м

Ø 5 х 5000

Канюля назальная Ø 5 мм,

длина 2 м

Ø 5 х 2000

Рабочее давление воздуха на выходе для ингаляции концентратора кислорода, откуда он поступает пользователю для проведения процедур, при этом используется отфильтрованный атмосферный воздух после сжатия компрессором.

При превышении максимально заданной величины давления в системе сжатия воздуха компрессором на соответствующее время открывается предохранительный клапан для его стабилизации. Концентратор следует применять только как самостоятельное изделие, отсутствует возможность его применения с медицинскими изделиями респираторной поддержки (наркозный аппарат, аппарат искусственной вентиляции легких), в связи с недостаточным давлением кислородновоздушной смеси на выходе для кислородно-воздушной смеси с высоким содержанием кислорода.

Таблица 2

Торговая марка «АРМЕД» (495) 989-12-89

Page 13

Комплектующие

Габариты, мм, ±10%

Масса, г, ±10%

Диффузор

Гарнитура: Ø 28 х 82

Шланг диффузора: Ø 5 х 2000

Фильтр тонкой очистки

60х45х5

Пульт ДУ

86х40х6,5

Фильтр губчатый

Ø 60 х 10

Шланг соединительный Ø 5 мм,

длина 2 м

Ø 5 х 2000

Резервуар распылителя

94х42

Мундштук

70х30х20

Увлажнитель

Без крышки (стакан): Ø 72 х 115

С крышкой: 170х95

Торговая марка «АРМЕД» (495) 989-12-89

Page 14

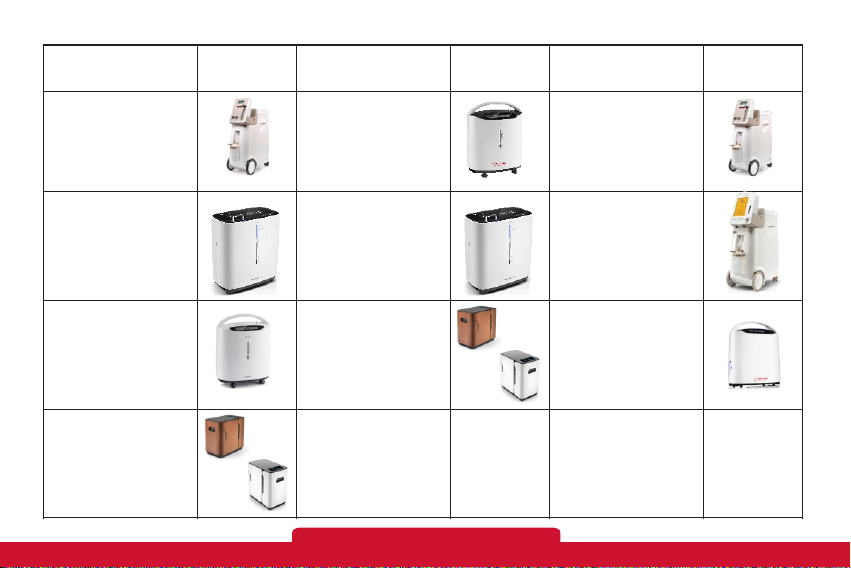

Вариант

исполнения

Фото

Вариант

исполнения

Фото

Вариант

исполнения

Фото

9F-5W

8F-5AW

9F-3W

9F-3B

9F-3BW

9F-3A

8F-3A

9F-1

YU600.

8F-1

Торговая марка «АРМЕД» (495) 989-12-89

Page 15

МЕРЫ БЕЗОПАСНОСТИ

- До начала работы концентратора убедитесь, что фильтры чистые и установлены на месте. Периодически проводите чистку фильтров;

- Не храните вблизи концентратора бензин, керосин, масла, хлопковые ткани, краску и другие легковоспламеняющиеся материалы;

- Не курите и не допускайте наличие огня вблизи концентратора. Поместите таблички: НЕ КУРИТЬ и ОГНЕОПАСНО в месте расположения концентратора;

- Не открывайте корпус включенного в сеть концентратора из-за опасности поражения электрическим током. Разборка и сборка концентратора, а также устранение неисправностей производится только специалистом сервисной службы предприятия-изготовителя или его авторизованного дилера;

- Не используйте концентратор в помещениях с печным отоплением или газовыми плитами;

- Не эксплуатируйте концентратор в запыленных местах, в помещениях с повышенной влажностью, в местах возможного попадания воды или какой-либо другой жидкости. Концентратор должен использоваться в хорошо проветриваемых помещениях. Концентратор необходимо расположить в помещении на расстоянии не менее 2,5 метров от таких мест;

- В случае попадания смазочного материала или масла в кислородный контур под давлением может произойти самопроизвольное возгорание. Во избежание этого, необходимо хранить данные вещества вдали от концентратора, его принадлежностей и комплектующих;

- Выключайте концентратор из электросети прежде, чем начать его очистку или его обслуживание;

- Не накрывайте концентратор и не загромождайте к нему доступ;

Торговая марка «АРМЕД» (495) 989-12-89

Page 16

- Безопасность использования концентратора гарантирована только, когда он используется для тех целей, для которых он предназначен, как определено в Руководстве;

- Не рекомендуется использовать удлинительные шнуры или адаптеры, так как они могут представлять собой потенциальные источники искр и огня;

- Пожилые люди, дети и другие пользователи, которые не всегда в состоянии сообщить о возникновении состояния дискомфорта, должны обязательно находиться под дополнительным наблюдением при использовании концентратора;

- Электропитание концентратора от сети с другими характеристиками может вывести концентратор из строя или привести к удару электрическим током;

- Если в процессе лечения появляются побочные эффекты, необходимо немедленно проконсультироваться с врачом;

- Если требуется абсолютно бесперебойная поставка кислородно-воздушной смеси, необходимо иметь второй, независимый источник кислородно-воздушной смеси, доступный как замена;

- Не оставляйте канюлю назальную или диффузор в постели и на стульях, на тканевых материалах. Если концентратор включен, а Вы не пользуетесь им, выходящая из канюли назальной или диффузора кислородно-воздушная смесь пропитает постельное белье или тканевое покрытие стульев и сделает их легко воспламеняемыми. Установите выключатель в положение «Выкл.», если вы не пользуетесь концентратором;

- К эксплуатации концентратора допускаются только лица, внимательно изучившие данное Руководство;

- В случае возникновения каких-либо неисправностей следует незамедлительно обратиться в авторизованный сервисный центр;

Торговая марка «АРМЕД» (495) 989-12-89

Page 17

- Концентратор кислорода требует специальных мер для обеспечения электромагнитной совместимости и должно быть установлено и введено в эксплуатацию в соответствии с информацией, относящейся к ЭМС, приведенной в настоящем Руководстве (см. раздел «Требования ЭМС»);

- Применение мобильных радиочастотных средств связи может оказывать воздействие на концентратор кислорода;

- Концентратор кислорода соответствует требованиям ГОСТ Р 50444-92, ГОСТ 31056-2002, серии ГОСТ ISO 10993;

- Электробезопасность и степень защиты соответствуют требованиям ГОСТ Р МЭК 60601-1-2010 и относятся к классу II тип ВF, по степени потенциального риска применения концентратор относится к классу 2а в соответствии с требованиями ГОСТ 31508-2012.

ВНИМАНИЕ

Не пытайтесь самостоятельно вскрыть корпус концентратора.

Любое техническое обслуживание должен производить квалифицированный специалист (за исключением замены и чистки фильтров).

Торговая марка «АРМЕД» (495) 989-12-89

Page 18

РИСКИ ПРИМЕНЕНИЯ

1. Нахождение поблизости прибора, излучающего электромагнитное излучение, может вызывать помехи в работе концентратора (см. разделы «Меры безопасности», «Требования ЭМС»).

2. Электрические опасности, такие как ток утечки на корпус, ток утечки на землю, нарушение электроизоляции, скачок напряжения, разрыв шнура питания, могут привести к поражению пользователя электрическим током, а также нарушению работы прибора (см. раздел «Меры безопасности»).

3. Неправильное расположение шнура питания может привести к падению пациента или медицинского работника.

Торговая марка «АРМЕД» (495) 989-12-89

Page 19

ТРЕБОВАНИЯ ЭМС

Проверка на излучение

Соответствие

Руководство, регламентирующее уровень

электромагнитного излучения

Радиоизлучение CISPR 11

Группа 1

Уровень эмиссии радиочастотных помех является низким и, вероятно, не приведет к нарушениям функционирования расположенного вблизи электронного оборудования.

Концентратор использует радиочастотную энергию только для выполнения внутренних функций.

Радиоизлучение CISPR 11

Класс В

Концентратор пригоден для применения в любых местах размещения, включая жилые дома и здания, непосредственно подключенные к распределительной электрической сети, питающей жилые дома.

Излучение, создаваемое гармоническими токами IEC 61000-3-2

Не применяется

Колебания напряжения/ мерцательное излучение IEC 61000-3-3

Не применяется

Таблица 4 Концентратор предназначается для применения в электромагнитной обстановке, определенной ниже. Пользователю следует обеспечить ее применение в указанной обстановке.

Торговая марка «АРМЕД» (495) 989-12-89

Page 20

Таблица 5

Проверка на

устойчивость

Контрольный уровень IEC

60601-1-2

Уровень соответствия

Руководство, регламентирующее

уровень электромагнитного

излучения

IEC 61000-4-2

Электростатический разряд (ESD)

± 6 кВ контактный разряд ± 8 кВ воздушный разряд

По лы до лжн ы б ыть вып олн ен ы и з дерева, бетона или покрыты керамической плиткой. В случае покрытия полов син тетическ им м атериалом, уро вень от нос ительн ой влаж но сти д олж ен составлять минимум 30%.

Н а н о с е к у н д н ы е импульсные помехи по IEC 61000-4-4

±2 кВ – для линий электропитания ±1 кВ – для линий ввода-вывода

±2 кВ – для линий электропитания ±1 кВ для линий ввода-вывода

Качество электриче ско й э нер ги и в элект ричес кой сет и здан ия должн о соответствовать т ипичным условия м к ом м е рч еск о й ил и б ол ь н и чн о й обстановки.

М и к р о с е к у н д н ы е им пул ьсны е по мехи большой энергии по IEC 61000-4-5

±2 кВ – при подаче помехи по схеме «провод-земля»

±1 кВ – при подаче помехи по схеме «провод-провод» ±2 кВ – при подаче помехи по схеме «провод-земля»

±1 кВ – при подаче помехи по схеме «провод-провод»

Концентратор предназначается для применения в электромагнитной обстановке, определенной ниже. Пользователю следует обеспечить ее применение в указанной обстановке.

Торговая марка «АРМЕД» (495) 989-12-89

Page 21

Проверка на

устойчивость

Контрольный уровень IEC

60601-1-2

Уровень соответствия

Руководство, регламентирующее

уровень электромагнитного

излучения

Провалы, прерывания и изменения напряжения во в хо дны х л ин иях электропитания по IEC 61000-4-11

30 % UT) в течение 25 периодов < 5 % UT (провал напряжения

40 % UT (провал напряжения

> 95 % UT) в течение 5 с

< 5 % UT (провал напряжения

70 % UT (провал напряжения

60 % UT) в течение пяти периодов

> 95 % UT) в течение 0,5 периода

30 % UT) в течение 25 периодов

> 95 % UT) в

< 5 % UT (провал напряжения

> 95 % UT) в

течение 5 с

течение 0,5 периода 40 % UT (провал напряжения 60 % UT) в течение пяти периодов 70 % UT (провал напряжения

Качество электриче ско й э нер ги и в элект ричес кой сет и здан ия должн о соответствовать т ипичным условия м к ом м е рч еск о й ил и б ол ь н и чн о й обстановки. Е сл и по л ь зо в ат ел ю тр е бу етс я неп ре ры вн ая р аб от а в ус ло ви ях пр еры ва ния се те во го на пря жен ия , рекомендуется обеспечить подключение концентратора от источника бесперебойного питания.

Магнитное поле промышленной частоты IEC 61000-4-8

3 A/м

Магнитное поле промышленной частоты д ол жн о н ах од и т ьс я н а у ро вне, характерном для типичного расположени я в тип ичной ко мм ерческой или больничной среде

ПРИМЕЧАНИЕ: U – уровень напряжения электрической сети до момента подачи испытательного воздействия

Торговая марка «АРМЕД» (495) 989-12-89

Page 22

Таблица 6

Проверка на

устойчивость

Контрольный уровень

IEC 60601-1-2

Уровень соответствия

Руководство, регламентирующее уровень

электромагнитного излучения

эл ек тром агни тн ым и помехами по IEC 61000- 4-6

Кондуктивные помехи, наведенные радиочастотными

3 В (среднеквадратичное значение)

d = 1,2 √P

Рас стоя ние между испо льзуемой мобиль ной ра ди отелефонно й си стемой связи и лю бым элементом концентратора, включая кабели, должно б ы т ь н е м е н ь ш е р е к о м е н д у е м о г о п ро ст р а н ст в ен н о г о р аз но с а , к о то р ы й рассчитывается в соответствии с приведенным ниже выражением применительно к частоте передатчика. Ре ком ен дуем ый про ст ра нс тве нн ый разн ос составляет

Излучаемое радиочастотное электромагнитное поле по МЭК 61000-4-3

3 В/м 80 MГц- 2.5 ГГц

3 В/м

(от 800 МГц до 2,5 ГГц) На пря жен нос ть по ля п ри распр ос тра нен ии радиоволн от стационарных радиопередатчиков по результатам н аблюдений з а эле ктромагнитной

а)

обстановкой должна быть ниже, чем урове нь

соответствия в каждой полосе частот. Помехи могут иметь место вблизи оборудования, маркированного знаком:

(от 80 до 800 МГц); d = 2,3 √P

d = 1,2 √P

Торговая марка «АРМЕД» (495) 989-12-89

Page 23

ПРИМЕЧАНИЕ 1: К частотам 80 и 800 МГц применяется высокочастотный диапазон. ПРИМЕЧАНИЕ 2: Настоящее руководство пользователя применимо не ко всем ситуациям.

Распространение электромагнитных волн попадает под воздействие поглощения и отражения от конструкций, предметов и людей. а) Напряженность поля при распространении радиоволн от стационарных радиопередатчиков, таких как базовые станции радиотелефонных сетей (сотовых/беспроводных) и наземных подвижных радиостанций, любительских радиостанций, АМ и FМ радиовещательных передатчиков, телевизионных передатчиков, не может быть определена расчетным путем с достаточной точностью. Для этого должны быть осуществлены практические измерения напряженности поля. Если измеренные значения в месте размещения концентратора выше применимых уровней соответствия, то следует проводить наблюдения за работой концентратора с целью проверки его нормального функционирования. Если в процессе наблюдения выявляется отклонение от нормального функционирования, то необходимо принять дополнительные меры, такие как переориентировка или перемещение концентратора. b) Вне полосы частот от 150 кГц до 80 МГц следует обеспечить напряженность поля менее 1 В/м.

Таблица 7 Концентратор предназначается для применения в электромагнитной обстановке, при которой осуществляется контроль уровней излучаемых помех. Пользователь концентратора может избежать влияния электромагнитных помех, обеспечивая минимальный пространственный разно с между портативными и подви жными радиочас тотными средс твами связи (передатчиками) и концентратором, как рекомендуется ниже, с учетом максимальной выходной мощности средств связи.

Торговая марка «АРМЕД» (495) 989-12-89

Page 24

Номинальная

максимальная выходная

мощность передатчика (Вт)

Пространственный разнос в зависимости от частоты передатчика (м)

150 кГц – 80 МГц

d = 1,2 √P

80 MГц - 800 MГц

d = 1,2 √P

800 MГц - 2.5 ГГц

0,01

0,117

0,233

0,1

0,37

0,74

1,17

2,34

3,69

7,38

100

11,7

23,4

ПРИМЕЧАНИЯ

1. На частотах 80 и 800 МГц применяют большее значение напряженности поля.

2. Приведенные выражения применимы не во всех случаях. На распространение электромагнитных волн влияет поглощение или отражение от конструкций, объектов и людей.

3. При определении рекомендуемых значений пространственного разноса d для передатчиков с номинальной максимальной выходной мощностью, не указанной в таблице, в приведенные выражения подставляют номинальную максимальную выходную мощность P в ваттах, указанную в документации изготовителя передатчика.

Торговая марка «АРМЕД» (495) 989-12-89

Page 25

ВНИМАНИЕ

Использование комплектующих и кабелей (за исключением, поставляемых производителем концентратора кислорода «Armed» в вариантах исполнения с

принадлежностями) в качестве сменных частей для внутренних деталей может привести к у величению электромагнитной эмиссии и л и с н и ж е н и ю помехоустойчивости концентратора кислорода.

Торговая марка «АРМЕД» (495) 989-12-89

Page 26

Корпус концентратора выполнен из надежного ударопрочного пластика; Корпус концентраторов оснащен удобной ручкой, которая обеспечивает удобство перемеще-

ния концентратора.

ВНИМАНИЕ

Ручка (кроме моделей 9F-1, 8F-1, YU600) не предназначена для поднятия или переноски концентратора.

Основные элементы концентраторов представлены на рисунках 1-6. Описание основных элементов концентраторов: Концентратор снабжен колесными опорами (за исключением вариантов исполнения: 9F-1, 8F-1, YU600), обеспечивающими легкость перемещения. Задние колеса концентратора снабжены тормозным механизмом, предотвращающим непредусмотренное перемещение прибора. Дисплей на лицевой панели концентратора отображает: для вариантов исполнения: 9F-1, 8F-1, YU600 - отработанное время в часах и установка таймера в минутах, текущую скорость потока, индикацию включения режима анионов; для вариантов исполнения: 9F-3W, 9F-5W, 8F-5AW, 8F-3A, 9F-3A, 9F-3B, 9F-3BW, 9F-3AW - отработанное время в часах и установка таймера в минутах. При превышении расхода, указанного в технических параметрах, концентрация кислородновоздушной смеси будет менее 93% (для вариантов исполнения: 9F-3W, 9F-5W, 8F-5AW, 8F-3A, 9F-3A, 9F-3B, 9F-3BW) и менее 90% (для вариантов исполнения: YU600, 9F-1, 8F-1).

Торговая марка «АРМЕД» (495) 989-12-89

ОПИСАНИЕ

Page 27

Выход кислородновоздушной смеси

Увлажнитель

Кнопка вкл./выкл. питания

Кнопки таймера

Дисплей

Корпус

Ручка

Скорость потока

Функция анионов

Анионы

Выключатель

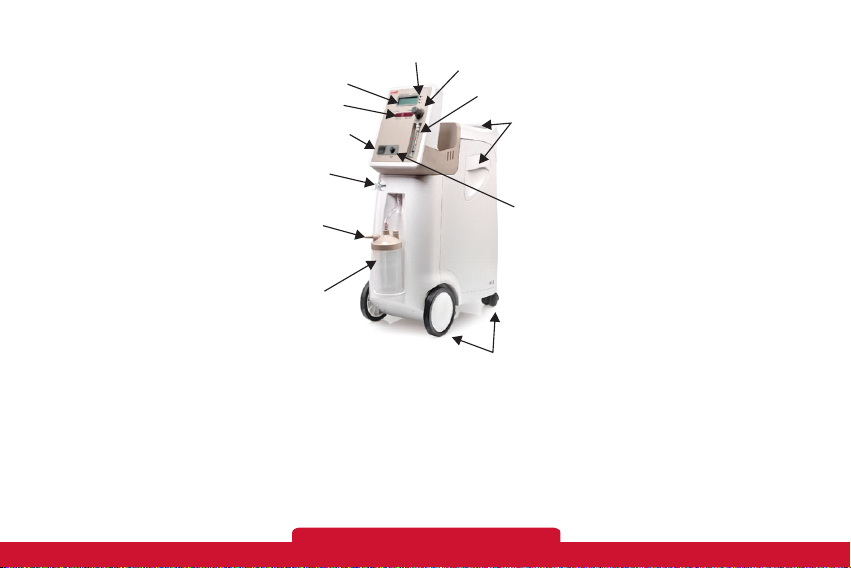

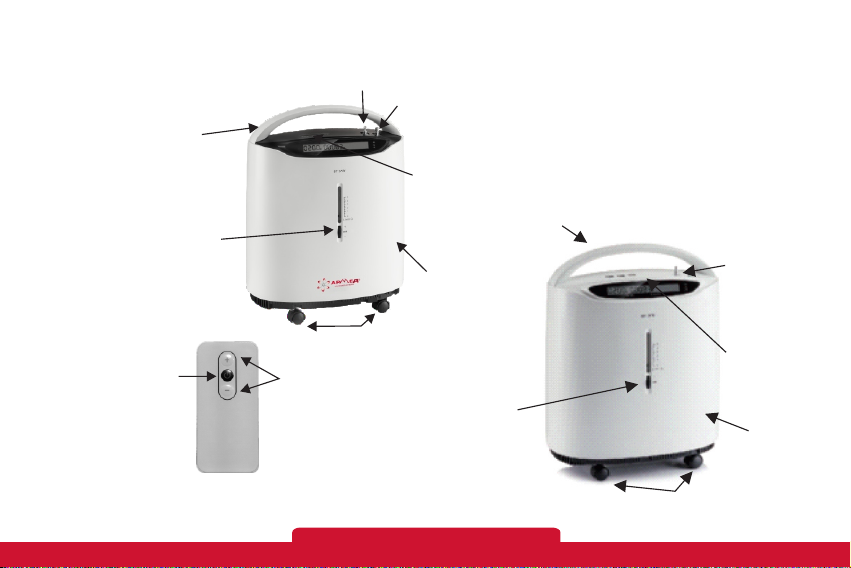

Рисунок 1 - основные элементы

концентратора вариантов исполнения 9F-1, 8F-1

Торговая марка «АРМЕД» (495) 989-12-89

Увеличение времени Скорость потока

Уменьшение времени

Page 28

Кнопки таймера

Кнопка вкл./ выкл.питания

Выход для ингаляций

Индикаторы

Дисплей

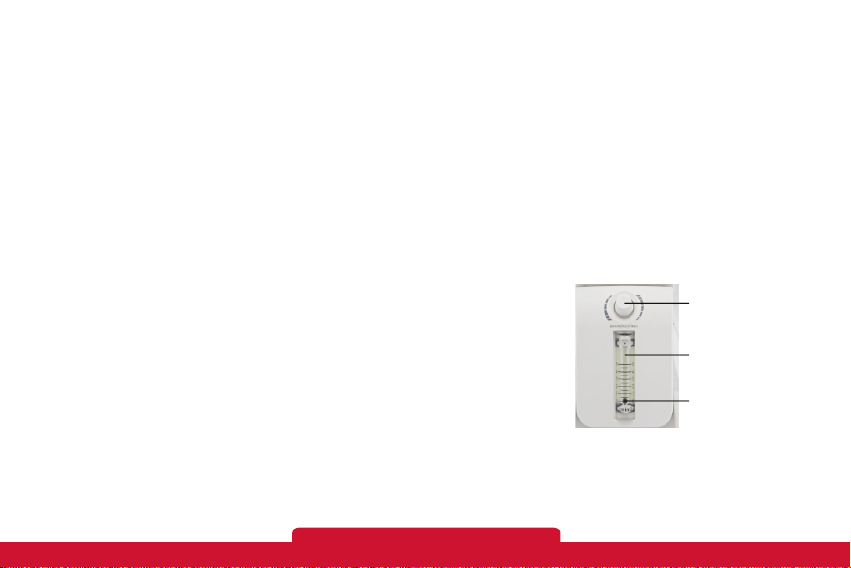

Регулятор потока

Расходомер

Ручка

Выход кислородновоздушной смеси

Увлажнитель

Колесные опоры

Автоматвыключатель

Рисунок 2 - основные элементы

концентратора вариантов исполнения 9F-3W, 9F-5W

Торговая марка «АРМЕД» (495) 989-12-89

Page 29

Питание

Скорость

Таймер

потока

Анионы

Ручка

Выход кислородновоздушной смеси

Увлажнитель

Анионы

Выключатель

Панель управления

Корпус

Рисунок 3 - основные элементы

концентратора варианта исполнения YU600

Торговая марка «АРМЕД» (495) 989-12-89

Увеличение времени Скорость потока

Уменьшение времени

Page 30

Ручка

Регулятор потока

Выход кислородновоздушной смеси

Выход для

Выход для ингаляций

ингаляций

Панель управления

Корпус

Ручка

Выход кислородновоздушной смеси

Кнопка вкл/выкл питания

Колесные опоры

Кнопки установки таймера

Регулятор потока

Рисунок 4 - основные элементы

концентратора вариантов исполнения 8F-5AW, 8F-3A

Торговая марка «АРМЕД» (495) 989-12-89

Панель управления

Корпус

Колесные опоры

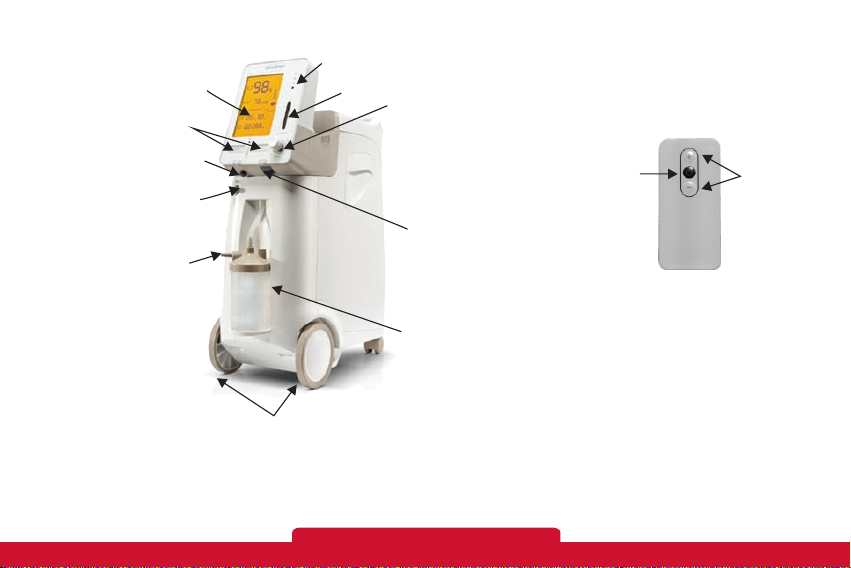

Page 31

Дисплей

Кнопки таймера

Автоматвыключатель

Выход для ингаляций

Выход кислородновоздушной смеси

Индикаторы

Расходомер

Регулятор потока

Кнопка вкл/выкл

Увлажнитель

Колесные опоры

Рисунок 5 - основные элементы

концентратора варианта исполнения 9F-3A

Торговая марка «АРМЕД» (495) 989-12-89

Кнопка вкл/выкл питания

Кнопки установки таймера

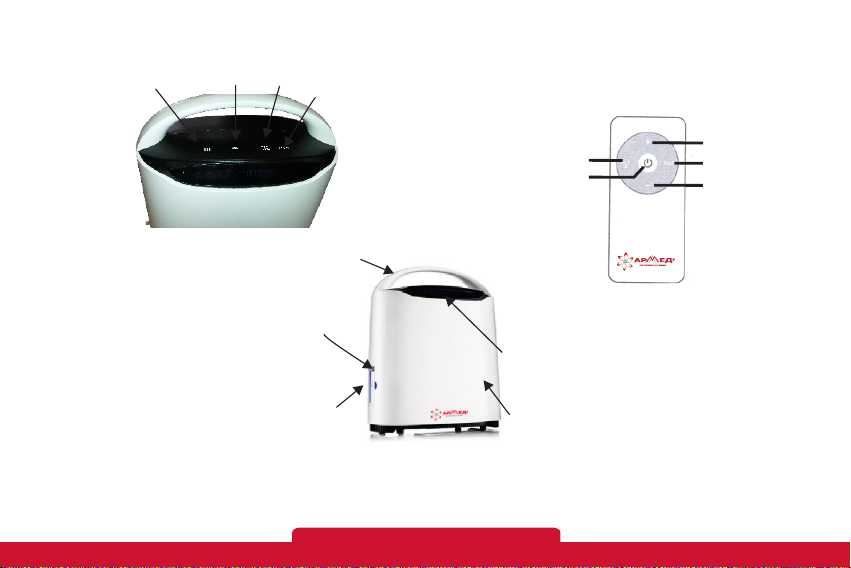

Page 32

Выход для ингаляций

Выход кислородновоздушной смеси

Расходомер

Регулятор потока

Дисплей

Увлажнитель

Ручка

Фильтр

Выключатель питания

Индикаторы

Зеленый Желтый

Дисплей

Кнопки управления таймером

Красный

Голосовой режим

Подсветка

Кнопки управления таймером

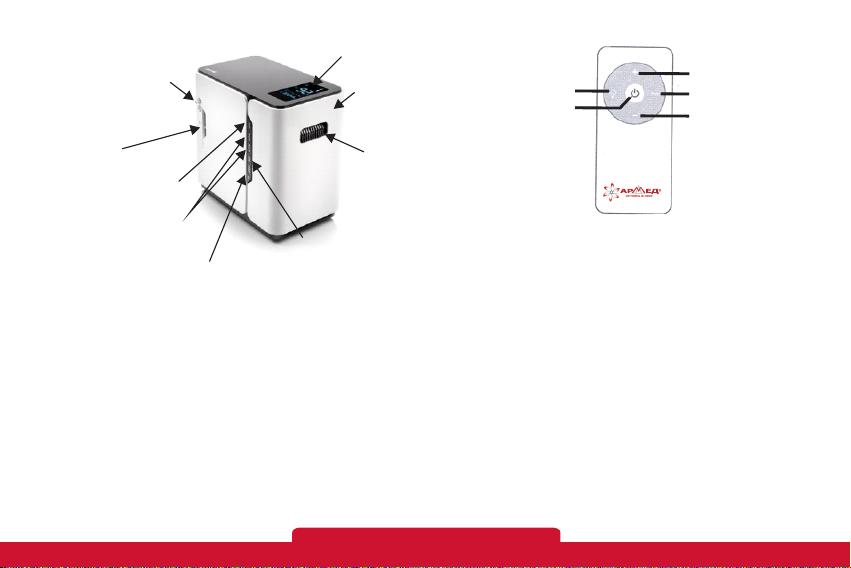

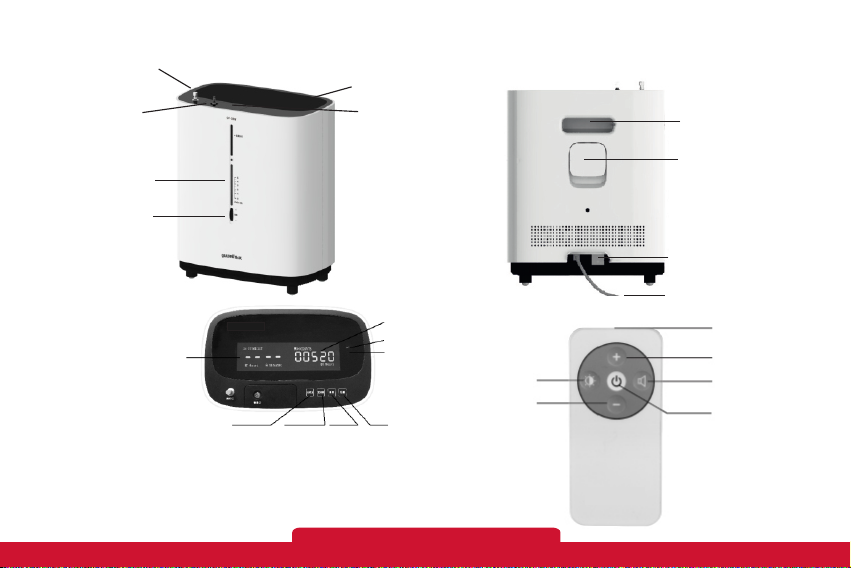

Рисунок 6 - основные элементы

концентратора вариантов исполнения 9F-3B, 9F-3BW

Торговая марка «АРМЕД» (495) 989-12-89

Шнур питания

Кнопки управления таймером

Голосовой режим

Вкл/Выкл

Page 33

Кнопка питания: если переключить в положение «I», концентратор начинает работать, если же в положение «O», концентратор отключается. Регулятор потока: регулирует уровень подачи кислородно-воздушной смеси. Расходомер: показывает величину кислородно-воздушной смеси. Увлажнитель: повышает влажность кислородно-воздушной смеси до номинального значения перед подачей его пациенту (рис. 8). Индикатор питания (за исключением вариантов исполнения: 9F-1, 8F-1, YU600): горит зеленым светом, если питание включено и концентратор работает в штатном режиме, если питание отсутствует, индикатор гаснет, и концентратор сразу подает звуковой сигнал о сбое в сети питания. Кнопки таймера: пользователь может устанавливать таймер автоматического отключения. Интервал времени изменяется последовательным нажатием на кнопки «+» или «-» установки таймера. Кнопка «Анионы» (для вариантов исполнения:9F-1, 8F-1, YU600) включает/выключает данный режим. Кнопка «Подсветка» (для вариантов исполнения: 9F-3B, 9F-3BW) включает/выключает подсветку дисплея (ночной режим). Кнопка «Голосовой режим» (для вариантов исполнения: 9F-3B, 9F-3BW) включает/выключает режим речевого сопровождения (для слабовидящих пользователей). Автомат-выключатель: позволяет защитить компрессор концентратора от перегрузок, бросков напряжения в сети. В случае внезапного отключения нажмите кнопку автоматавыключателя и перезапустите концентратор.

Торговая марка «АРМЕД» (495) 989-12-89

Page 34

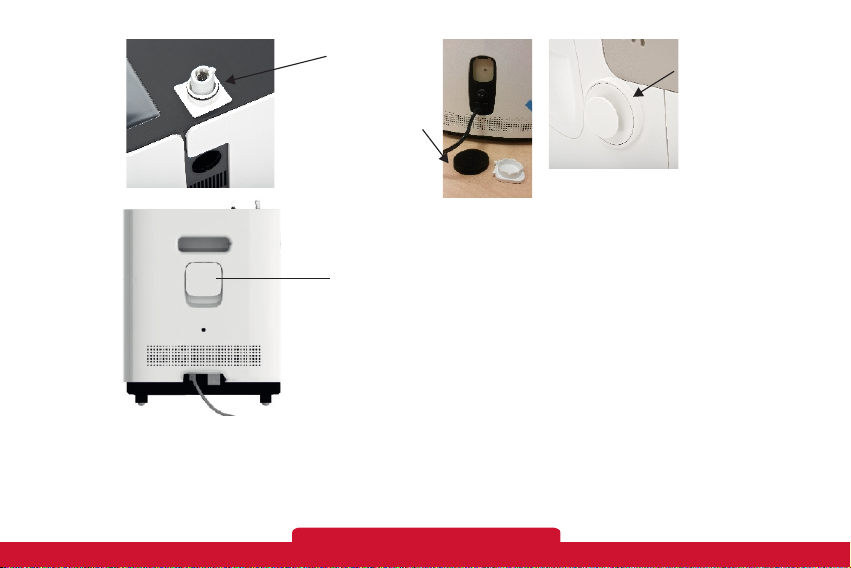

Выход кислородно-воздушной смеси: к выходу подключается канюля назальная или диффузор. Он служит для подачи кислородно-воздушной смеси пользователю. Выход для ингаляций: к выходу подключается комплект для ингаляций, служит для осуществления аэрозольных ингаляций. Индикатор неисправности (за исключением вариантов исполнения:9F-1, 8F-1, YU600): индикатор загорается желтым или красным цветом в случае неисправности. Если содержание кислорода в кислородно-воздушной смеси меньше номинального и находится в пределах 5080%, загорается индикатор неисправности желтого цвета. В случае возникновения аварийной остановки компрессора, падения давления в системе или снижения концентрации кислорода в кислородно-воздушной смеси ниже 50%, загорается индикатор неисправности красного цвета. Резиновое крепление: предназначено для устойчивости увлажнителя на корпусе концентратора. Концентраторы снабжены специальными фильтрами: Входной фильтр грубой очистки (губчатый): предохраняет концентратор от попадания пыли и грязи. Фильтр тонкой очистки (войлочный или бумажный): предохраняет концентратор от попадания в кислородный контур микрочастиц, пыли и грязи. Концентратор 9F-1, 8F-1, YU600 снабжены входными фильтрами тонкой очистки войлочным и губчатым (рис. 7 - а, б). Концентратор 8F-5AW, 8F-3A, 9F-3W, 9F-5W, 9F-3A снабжены входным фильтром тонкой очистки (рис. 7 - в), (рис. 7 - б), 9F-3B, 9F-3BW (рис. 7 - с).

Торговая марка «АРМЕД» (495) 989-12-89

Page 35

Фильтр губчатый и тонкой очистки

(а)

(б)

Рис. 7

Фильтр

тонкой очистки

(с)

Торговая марка «АРМЕД» (495) 989-12-89

Фильтр тонкой очистки

(в)

Page 36

ВНИМАНИЕ

Не допускается использование концентраторов без установленных фильтров!

Работа концентратора при отключении электропитания (кроме вариантов исполнения: 9F-1, 8F1, YU600): В концентраторе 9F-3W, 9F-5W, 8F-5AW, 8F-3A, 9F-3A, 9F-3B, 9F-3BW при отключении электропитания питание звуковой сигнализации платы управления поддерживается за счет встроенного электрохимического конденсатора (ионистора), который не требует замены, но после длительных перерывов в работе (более 1-2 мес.), для функционирования нуждается в кратковременной подзарядке (5-10 мин.) при работающем концентраторе. Аэрозольная ингаляция: Концентратор 9F-3W, 9F-5W, 8F-5AW, 9F-3BW, 9F-3A снабжены дополнительным выходом для ингаляций. Основные элементы комплекта для ингаляций представлены на рис. 9. Комплект для ингаляции позволяет распылять лекарственные препараты в виде мелкого аэрозоля, который при вдыхании проникает в самые труднодоступные участки легких.

ВНИМАНИЕ

Дозировку лекарственных препаратов, продолжительность ингаляции назначает

только лечащий врач!

Торговая марка «АРМЕД» (495) 989-12-89

Page 37

ОСОБЕННОСТИ:

Концентратор 9F-1, 8F-1, YU600, 8F-5AW, 8F-3A, 9F-3A, 9F-3B, 9F-3BW снабжены удобным пультом дистанционного управления (рис. 1, рис. 3, рис. 4, рис. 5, рис. 6).

Используя пульт дистанционного управления можно управлять концентратором кислорода на расстоянии до 5 метров. Кнопки управления на пульте соответствуют кнопкам на панели управления. Концентратор 9F-3B, 9F-3BW снабжены функциями подсветки дисплея с крупными значками, и голосового режима, что облегчает их эксплуатацию пользователям с пониженным зрением. Концентратор 9F-1, 8F-1, YU600 снабжены функцией «Анионы», которая предназначена для насыщения кислородно-воздушной смеси отрицательными ионами. Концентратор 8F-1 изготавливается в двух цветовых решениях (на выбор потребителя): белый и «бук».

Торговая марка «АРМЕД» (495) 989-12-89

Page 38

вход увлажнителя предохранительный (выпускной) клапан

выход увлажнителя

крышка увлажнителя

стакан

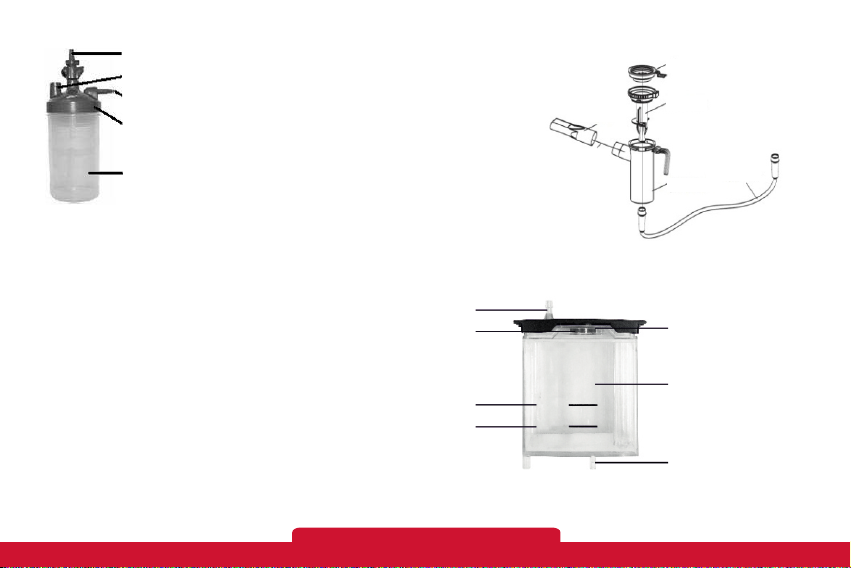

Рис. 8 Увлажнитель

Крышка

Мундштук

Распылитель

Шланг

соединительный

Резервуар распылителя

Рис. 9 Комплект для ингаляции

Выход увлажнителя

Максимум Минимум

Крышка

Стакан

Вход увлажнителя

Рис. 10 Увлажнитель для вариантов исполнения 9F-3B, 9F-3BW

Торговая марка «АРМЕД» (495) 989-12-89

Page 39

ПРИНЦИП РАБОТЫ

В основе работы концентратора лежит принцип физического разделения газов из смеси газов. Воздух проходит внутри концентратора через ряд фильтров и под давлением 4 атм. проходит через колонку с цеолитом, «молекулярное решето» алюминиевого силиката. Азот (и другие газы, размер молекул которых больше или равен молекулам азота) связывается с цеолитом, а кислород проходит сквозь него. При насыщении колонки газами поток воздуха переключается на вторую колонку.

В это время избыток азота из первой колонки сбрасывается в атмосферу и далее процесс продолжается по циклу.

Кислородновоздушная смесь

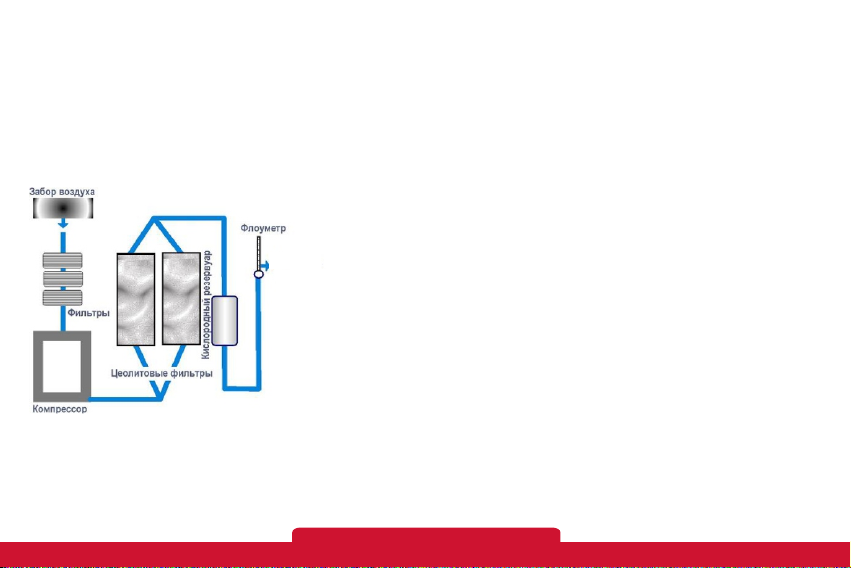

Рис. 11 Схема, поясняющая процесс получения кислородновоздушной смеси

Жизнь кристаллов цеолита длится как минимум 20000 часов и в большинстве случаев должна составлять около 10 л ет р а б оты. К ис л о род н о - возд у ш н ая с ме с ь , образующаяся в колонках, проходит к пользователю через небольшой ресивер и флоуметр (регулятор потока) и подается пользователю. Большинство концентраторов производят от 1 до 5 л/мин кислородно-воздушной смеси. Более высокий поток содержит м е н ь ш ую к о н ц е н т р ацию к и с л орода в кислородно-воздушной смеси.

Торговая марка «АРМЕД» (495) 989-12-89

Page 40

ПОДГОТОВКА К РАБОТЕ

1. ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

Внесите концентратор в помещение и распакуйте. Осмотрите корпус концентратора на наличие царапин, вмятин и других механических повреждений. Проверьте комплектацию (см. раздел «Упаковка и комплект поставки»).

ВНИМАНИЕ

Применяйте только поставленные с концентратором комплектующие, такие как канюли назальные, диффузоры и, особенно, увлажнитель. Использование

комплектующих, которые не поставляются для использования с концентратором, могут ухудшить его производительность. Применяйте только совместно поставленные комплектующие Концентратор эксплуатируется при температуре окружающего воздуха – от + 10°С до + 35°С. В случае перевозки концентратора при температуре воздуха ниже + 5°С, необходимо распаковать и выдержать концентратор в помещении, не включая в сеть, в течение 4 часов. В случае нестабильности (более 10%) напряжения 220 В / 50 Гц в сети переменного

тока, устан о в и т е дополни т е л ь н о стабилизато р напряже н и я между концентратором и электророзеткой.

2. УСТАНОВКА

џ Выберите удобное место в помещении для установки концентратора. Концентратор оборудо-

ван колесными опорами (кроме вариантов исполнения: 9F-1, 8F-1, YU600), с помощью которых его можно легко перемещать. Запрещается снимать колесные опоры, т.к. будет затруднен

Торговая марка «АРМЕД» (495) 989-12-89

Page 41

свободный доступ воздуха к вентиляционным отверстиям на корпусе концентратора.

џ Убедитесь в том, что расстояние между концентратором и стенами помещения, мебелью,

другими предметами составляет не менее 15 см и не менее 1 м от отопительных и нагревательных приборов.

џ Не устанавливайте никакие предметы на концентратор. Запрещается блокировать вентиляци-

онные воздушные отверстия на нижней и боковых стенках концентратора.

3. ИСПОЛЬЗОВАНИЕ

џ Для сохранения установленного заводом срока службы концентратора не рекомендуется

частое включение и выключение. Допустимый промежуток времени между включениями должен быть не менее 3 минут.

џ Не присоединяйте концентратор параллельно или последовательно к группе других концентра-

торов для увеличения производительности.

џ Во избежание нанесения вреда организму путем избыточного насыщения кислородоно-

воздушной смесью, предварительно получите медицинскую консультацию у врача-специалиста.

ВНИМАНИЕ

Дышите только увлажненной кислородно-воздушной смесью во избежание появления сухости в органах дыхания.

Условия эксплуатации:

1. Температура окружающего воздуха: от +10°С до +35°С.

2. Относительная влажность воздуха: не более 80% (без образования конденсата).

3. Атмосферное давление: от 84 до 107 кПа.

Торговая марка «АРМЕД» (495) 989-12-89

Page 42

1. Проверка аварийного сигнала

Для вариантов исполнения 9F-3W, 9F-5W, 8F-5AW, 8F-3A, 9F-3A

ПРИМЕЧАНИЕ: Включите концентратор в электросеть, переведите выключатель питания в положение «I», концентратор начнет работать. Проверьте наличие потока на выходном штуцере и отрегулируйте расход кислородно-воздушной смеси ручкой регулировки на уровне: для вариантов исполнения: 9F-3W, 8F-3A, 9F-3A- не более 3 литров в минуту; для вариантов исполнения: 9F-5W, 8F-5AW - не более 5 литров в минуту; дайте проработать не менее 5 минут. Не отключая выключатель питания, выньте вилку из розетки, должен прозвучать длительный звуковой сигнал.

2) Проверка фильтров

Перед включением концентратора проверьте фильтры, убедитесь в том, что они находятся на месте и чистые, в случае их загрязнения удалите посторонние вкрапления, и поставьте их обратно.

ВНИМАНИЕ

ПЕРВОЕ ВКЛЮЧЕНИЕ

Нельзя использовать концентратор без установленных фильтров.

3) Наполнение увлажнителя

Дополнительно для вариантов исполнения 9F-1, 8F-1, YU600, 9F-3B, 9F-3BW

В направлении на себя осторожно вынуть увлажнитель и вытащить резиновую заглушку.

Для остальных вариантов исполнения:

Торговая марка «АРМЕД» (495) 989-12-89

Page 43

Выкрутите стакан из увлажнителя, вращая его по часовой стрелке.

Далее для всех вариантов исполнения:

Наполните стакан увлажнителя чистой (можно дистиллированной или очищенной) водой до уровня, отмеченного между «min» и «max». НЕ ПЕРЕПОЛНЯЙТЕ стакан увлажнителя. Надежно закрутите стакан увлажнителя назад против часовой стрелки. Внимательно проверьте и плотно зафиксируйте все соединения увлажнителя.

В с л у ча е не о б х о д и мост и до б а влен и я в в од у лек а р с тв е н н ого с ре д с т ва проконсультируйтесь с врачом!

4) Установка увлажнителя

Для вариантов исполнения: 9F-3W, 9F-5W, 8F-5AW, 8F-3A, 9F-3A:

С помощью шланга присоедините увлажнитель к выходу кислородно-воздушной смеси концентратора. Разместите увлажнитель на выступе концентратора (место для увлажнителя), плотно зафиксировав его.

Для вариантов исполнения: 9F-1, 8F-1, YU600, 9F-3B, 9F-3BW:

Надежно закрепить резиновую заглушку и вставить увлажнитель обратно в концентратор.

5) Установка таймера

- Пользователь может установить интервал времени: для вариантов исполнения: 9F-3W, 9F-5W, 9F-3A от 1 до 99 минут для вариантов исполнения: 8F-1, 9F-1, YU600, 8F-5AW, 8F-3A, 9F-3B, 9F-3BW от 1 до 120 минут.

- Если время не установлено, таймер показывает «--», начинается подача кислородно-воздушной смеси, и концентратор работает без остановки.

Торговая марка «АРМЕД» (495) 989-12-89

Page 44

- Нажмите кнопку «+», время работы увеличится на 1 минуту, удерживайте кнопку более, чем 2 секунды, время будет увеличиваться автоматически на необходимое количество минут. Также нажмите кнопку «-», время работы будет уменьшаться на 1 минуту, удерживайте кнопку более, чем 2 секунды, время работы будет уменьшаться автоматически.

- По истечении установленного времени концентратор выключится автоматически, время на дисплее будет показывать «00».

- При необходимости повторно установите значение таймера.

Торговая марка «АРМЕД» (495) 989-12-89

Page 45

ПОРЯДОК РАБОТЫ

1) Проверьте уровень воды в увлажнителе. В случае, если вода ниже фиксированного уровня, долейте воды. Наполняйте увлажнитель дистиллированной или питьевой очищенной водой. Не используйте водопроводную воду. Желательно менять воду в увлажнителе один раз в день.

2) Подсоедините трубку канюли назальной или диффузора к выходному штуцеру на увлажнителе концентратора.

3) Включите вилку шнура электропитания в сеть 220 В / 50 Гц.

4) Нажмите кнопку питания в положение «I», должен прозвучать короткий звуковой сигнал и концентратор включится.

5) Регулятором потока установите скорость потока кислородно-воздушной смеси, используя показания расходомера в соответствии с медицинскими назначениями (рис. 12): для вариантов исполнения: 9F-1, 8F-1, YU600 - от 0 до 1 л/мин. для вариантов исполнения: 9F-3W, 8F-3A, 9F-3A, 9F-3B, 9F-3BW - от 0 до 3 л/мин. для вариантов исполнения: 9F-5W, 8F-5AW - от 0 до 5 л/мин.

Регулятор потока

Расходомер

Рис. 12 Панель управления с регулятором

потока и расходомером

Указатель (шарик) расходомера

ПРИМЕЧАНИЕ: 9F-1, 8F-1, YU600 скорость потока регулируется кнопкой «Скорость потока» на панели управления или пульте ДУ (кроме вариантов исполнения: 8F-5AW, 8F-3A, 9F-3A) (см. рис. 1, рис. 3), при этом текущая скорость отображается на дисплее.

Торговая марка «АРМЕД» (495) 989-12-89

Page 46

ВНИМАНИЕ

Если указатель потока на расходомере не поднимается выше 0,5 л/мин, то возможно заблокирован выход кислородно-воздушной смеси (забиты,

перекручены шланги, либо есть дефект увлажнителя). При перекрывании выхода кислородно-воздушной смеси срабатывает выпускной клапан на крышке увлажнителя, и кислородно-воздушная смесь выходит через этот клапан

6) Одновременно в увлажнителе появляются воздушные пузырьки. В данный момент увлажненная кислородно-воздушная смесь начнет поступать на выход.

7) Наденьте канюлю назальную или диффузор на голову пользователю и пользователь начинает дышать кислородно-воздушной смесью. ПРИМЕЧАНИЕ: Время процедуры и скорость потока кислородно-воздушной смеси устанавливаются согласно рекомендациям врача.

8) При необходимости проведения аэрозольной ингаляции (для вариантов исполнения: 9F-3W, 9F-5W, 8F-5AW, 9F-3BW, 9F-3A):

- Откройте емкость резервуара распылителя и добавьте в него лекарственное средство, согласно рекомендациям врача, затем плотно закройте крышку резервуара распылителя.

- Соедините наконечник резервуара распылителя со штуцером ингалятора, затем соедините другой конец шланга соединительного с выходом для ингаляций из концентратора.

- Включите концентратор и закройте регулятор потока кислорода и начните процедуру в соответствии медицинскими предписаниями.

- После проведения ингаляции вымойте и просушите комплект для ингаляций.

Торговая марка «АРМЕД» (495) 989-12-89

Page 47

ВЫКЛЮЧЕНИЕ КОНЦЕНТРАТОРА

1) Отсоедините канюлю назальную или диффузор от выхода кислородно-воздушной смеси на

увлажнителе концентратора.

2) Нажмите кнопку питания в положение «0».

3) Выньте вилку шнура электропитания из сети 220В/50Гц.

4) Слейте воду из увлажнителя и насухо протрите стакан увлажнителя, установите увлажнитель

на место.

Торговая марка «АРМЕД» (495) 989-12-89

Page 48

УХОД

1. ЧИСТКА КОРПУСА

Корпус концентратора необходимо чистить слабым раствором моющего средства (например, 1% водный раствор перекиси водорода с добавлением 0.5% жидкого мыла (например, на 100 мл водного раствора добавить 3-5 мл моющего средства, пропорция 1/20-1/30)) и тряпкой или губкой, не содержащей абразивных вкраплений, не реже одного раза в месяц.

ВНИМАНИЕ

Прежде всего, необходимо ОТСОЕДИНИТЬ электропитание.

2. ЧИСТКА ФИЛЬТРА ГРУБОЙ И ТОНКОЙ ОЧИСТКИ

Рекомендуется чистить и заменять фильтры вовремя. Это важно для защиты компрессора и продления срока службы концентратора.

НЕЛЬЗЯ использовать концентратор без установленных фильтров.

Разборка/сборка фильтров

Фильтр грубой очистки вынимается из кожуха концентратора. Его необходимо чистить каждые пол месяца (15 дней). Фильтр тонкой очистки (войлочный или бумажный). ОТСОЕДИНИТЕ шнур электропитания. Отвинтите сердечник фильтра (против часовой стрелки). Проверьте степень загрязнения фильтра. Если материал стал темным от пыли, замените или очистите его незамедлительно. Фильтр следует чистить 1 раз в месяц. Сборка фильтра проводится в обратном порядке.

Торговая марка «АРМЕД» (495) 989-12-89

Page 49

Все фильтры чистятся пылесосом и/или промываются мыльной водой (за исключением бумажного). Перед установкой необходимо тщательно ВЫСУШИТЬ фильтры.

3. ЧИСТКА УВЛАЖНИТЕЛЯ

- Каждый день необходимо менять воду в увлажнителе.

- Увлажнитель необходимо чистить раз в неделю мыльной водой и споласкивать. Далее для использования необходимо снова наполнить увлажнитель чистой водой (дистиллированной или очищенной) до уровня, отмеченного изготовителем (между «min» и «max»).

4. ЧИСТКА КАНЮЛИ НАЗАЛЬНОЙ И ДИФФУЗОРА Кан юли назальн ые, кот орым и снабжен ва ш к онце нтратор , пред назн ачены ДЛЯ ИНДИВИДУАЛЬНОГО ИСПОЛЬЗОВАНИЯ! После каждого использования необходимо

промывать канюлю назальную в теплом мыльном растворе. Вы можете также использовать слабый уксусный раствор (10% уксуса, 90% воды). Затем промойте канюлю назальную большим количеством чистой воды и высушите. Диффузор необходимо чистить слабым раствором моющего средства и тряпкой или губкой, не содержащей абразивных вкраплений - после каждого использования.

5) Чистка комплекта для ингаляций Отсоедините комплект для ингаляций от концентратора. Прочистите. Промойте резервуар распылителя, мундштук и шланг соединительный чистой теплой водой с использованием моющих средств, затем сполосните холодной водой и высушите. Чистку комплекта для ингаляций необходимо проводить после каждого использования.

Торговая марка «АРМЕД» (495) 989-12-89

Page 50

ДЕЗИНФЕКЦИЯ

Благодаря наличию фильтров внутри концентратора, ежедневная дезинфекция требуется только для внешних комплектующих и принадлежностей: увлажнитель, диффузор, канюли назальные, комплект для ингаляций.

ВНИМАНИЕ

При проведении дезинфекции концентратор необходимо выключать!

Выполняйте дезинфекцию деталей увлажнителя, диффузора, канюли назальной, комплекта для ингаляций путем погружения их в дезинфицирующий раствор (обычно мы рекомендуем использовать 96% раствор этилового спирта).

- Промойте и высушите.

- Убедитесь, что прокладка крышки увлажнителя в хорошем состоянии. Для каждого нового пользователя увлажнитель необходимо заменять.

Торговая марка «АРМЕД» (495) 989-12-89

Page 51

РЕМОНТ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Не пытайтесь самостоятельно устранить неисправности. Использование каких-либо комплектующих и принадлежностей, не предназначенных для данного концентратора, может привести к ухудшению рабочих характеристик и выходу концентратора из строя. Своевременно чистите и заменяйте фильтры, осуществляйте чистку и дезинфекцию концентратора, комплектующих и принадлежностей. Ремонт концентратора должен производиться квалифицированным специалистом сервисного центра, в противном случае претензии по работе концентратора не принимаются!

Торговая марка «АРМЕД» (495) 989-12-89

Page 52

ПОРЯДОК УТИЛИЗАЦИИ

Концентратор не содержит вредных веществ и компонентов, представляющих опасность для здоровья людей и окружающей среды в процессе и после окончания срока службы и при утилизации. Утилизацию изделий следует проводить как отходы класса А по СанПиН 2.1.7.2790-10 или как твердые бытовые отходы.

Торговая марка «АРМЕД» (495) 989-12-89

Page 53

ХРАНЕНИЕ И ТРАНСПОРТИРОВКА

1) Концентратор в упаковке завода-изготовителя должен храниться в закрытом помещении при температуре от +5 до +40 °С, относительной влажности не более 95% (без образования конденсата), атмосферном давлении от 50 до 107 кПа.

2) В воздухе помещения не должно содержаться примесей, вызывающих коррозию.

3) Концентратор транспортируют всеми видами транспорта, в крытых транспортных средствах, в соответствии с требованиями ГОСТ Р 50444-92 и правилами перевозки грузов, действующими на каждом виде транспорта, при температуре от +5 до +40°С, относительной влажности не более 95% (без образования конденсата), атмосферном давлении от 50 до 107 кПа.

4) Транспортировка и хранение концентратора без упаковки завода-изготовители не гарантирует сохранность концентратора. Повреждения концентратора, полученные в результате транспортировки или хранения без упаковки завода-изготовителя, устраняются потребителем.

Торговая марка «АРМЕД» (495) 989-12-89

Page 54

МАРКИРОВКА

Концентратор кислорода «Armed»

в вариантах исполнения с принадлежностями

Вариант исполнения: 9F-3W Производитель: Jiangsu Yuyue Medical Equipment & Supply Co., Ltd., («Джиангсу ЮЮ Медикал Эквипмент Энд Сапплай Ко., Лтд.») Адрес: Yunyang Industrial Park, Danyang City, Jiangsu Province, China 212310 («Юньянг Индастриал Парк, Даньянг Сити, Джиангсу Провинс, Китай 212310») Номинальная концентрация кислорода (при потоке 2 л/мин), не менее: 93% Потребляемая мощность, не более: 320 Вт Напряжение: 220±22 В Частота: 50±1 Гц Год выпуска: 2019 г. Заводской номер: YYK000003

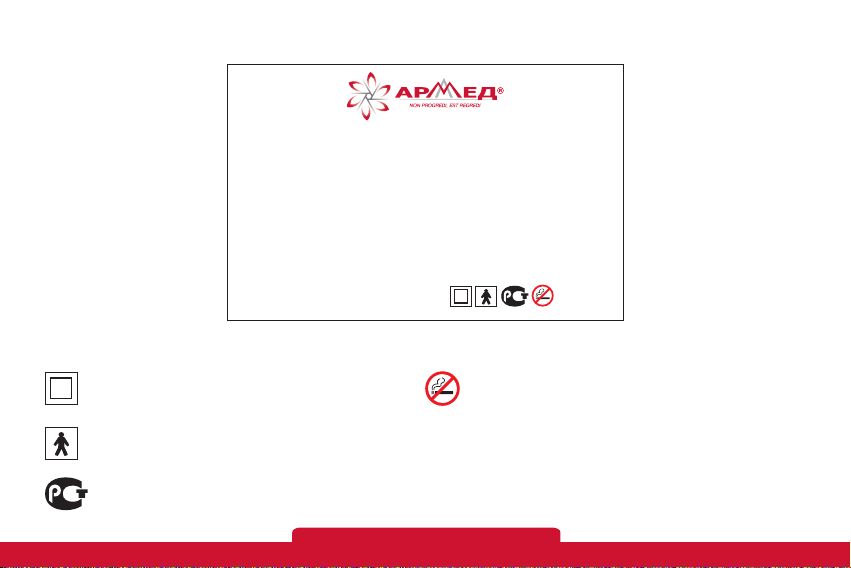

Рис. 13. Маркировка медицинского изделия

IPX1

Класс II защиты от поражения электрическим током

Рабочая часть типа BF

Знак соответствия

Торговая марка «АРМЕД» (495) 989-12-89

IPX1

Предупреждение «Не курить или не использовать открытый огонь»

Степень защиты, обеспечиваемая оболочкой, IPX1

Page 55

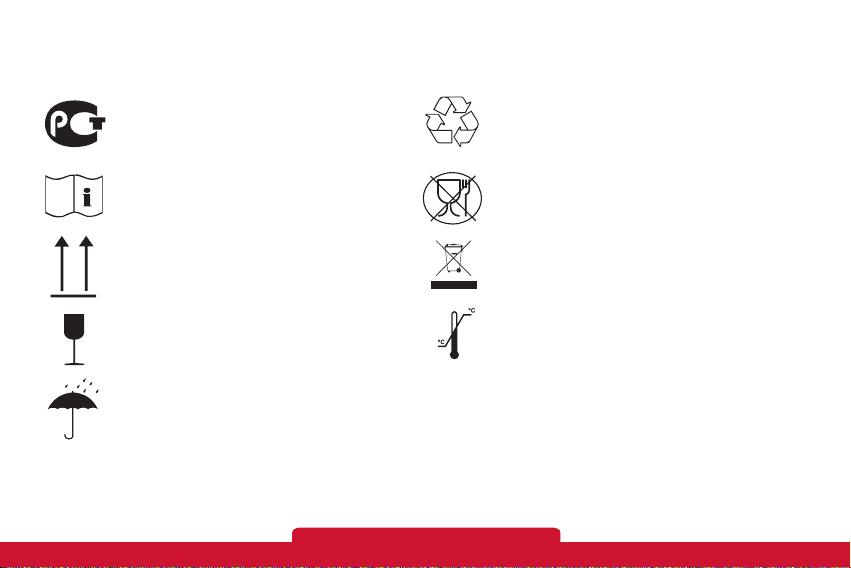

Расшифровка символов, используемых при маркировании потребительской упаковки.

Знак соответствия

Обратитесь к Руководству по эксплуатации

Верх (указывает правильное вертикальное положение)

Хрупкое, обращаться острожно

Беречь от влаги

Торговая марка «АРМЕД» (495) 989-12-89

Вторичная переработка упаковки

Прибор не предназначен для контакта с пищевой продукцией

Не выбрасывать! Специальные условия утилизации

Ограничение температуры (указан нижний и верхний предел)

Page 56

Медицинское изделие упаковывается в потребительскую упаковку (картонная коробка),

9F-1

8F-1

YU600.

9F-3W

9F-5W

8F-

5AW

8F-3A

9F-3A

9F-3B

9F-

3BW

Концентратор кислорода

111111111

Канюля назальная Ø5 мм, длина 5м

1111111-1

Канюля назальная Ø5 мм, длина 2м

111111111

Увлажнитель

-----11--

Диффузор

122222222

Руководство по эксплуатации

111111111

УПАКОВКА И КОМПЛЕКТ ПОСТАВКИ

обеспечивающую его сохранность и исключающую попадание загрязнений из внешней среды, в ненарушенном состоянии упаковка защищает от внешних воздействий. Каждая составная часть изделия упакована так, чтобы предотвратить возможное повреждение в результате хранения. В комплект поставки входят:

Торговая марка «АРМЕД» (495) 989-12-89

Page 57

9F-1

8F-1

YU600.

9F-3W

9F-5W

8F-

5AW

8F-3A

9F-3A

9F-3B

9F-

3BW

Комплект для ингаляций

---111-1-

В состав комплекта для ингаляций входит

Шланг соединительный, Ø5 мм, длина 2м

---111-1-

Резервуар распылителя

---111-1-1Мундштук

---111-1-

Принадлежности

Фильтр тонкой очистки

11-1111111Фильтр губчатый

--1------

Пульт ДУ

111--1111

Торговая марка «АРМЕД» (495) 989-12-89

Page 58

ПРИМЕНЯЕМЫЕ НАЦИОНАЛЬНЫЕ СТАНДАРТЫ

ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинские. Общие технические условия»; ГОСТ Р МЭК 60601-1-2010 «Изделия медицинские электрические. Часть 1. Общие требования безопасности с учетом основных функциональных характеристик»; ГОСТ 31056-2002«Концентраторы кислорода для использования в медицине. Требования безопасности»; ГОСТ Р МЭК 62304-2013 «Изделия медицинские. Программное обеспечение. Процессы жизненного цикла»; ГОСТ Р МЭК 60601-1-6-2014 «Изделия медицинские электрические. Часть 1-6. Общие требования безопасности с учетом основных функциональных характеристик. Дополнительный стандарт. Эксплуатационная пригодность»; ГОСТ Р ИСО 15223-1-2014 «Изделия медицинские. Символы, применяемые при маркировании

на медицинских изделиях, этикетках и в сопроводительной документации. Часть 1. Основные требования».

ГОСТ 31814-2012. «Оценка соответствия. Общие правила отбора образцов для испытаний продукции при подтверждении соответствия». ГОСТ 31214-2016 «Изделия медицинские. Требования к образцам и документации, представляемым на токсикологические, санитарно-химические исследования, испытания на стерильность и пирогенность». ГОСТ Р 52770-2016. «Изделия медицинские. Требования безопасности. Методы санитарнохимических и токсикологических испытаний».

Торговая марка «АРМЕД» (495) 989-12-89

Page 59

ГОСТ ISO 10993-1-2011. «Изделия медицинские. Оценка биологического действия медицинских изделий. Часть 1. Оценка и исследования». ГОСТ Р ИСО 10993-2-2009. «Изделия медицинские. Оценка биологического действия медицинских изделий. Часть 2.Требования к обращению с животными». ГОСТ ISO 10993-5-2011. «Изделия медицинские. Оценка биологического действия медицинских изделий. Часть 5. Исследование на цитотоксичность: методы in vitro». ГОСТ ISO 10993-10-2011. «Изделия медицинские. Оценка биологического действия медицинских изделий. Часть 10.Исследования раздражающего и сенсибилизирующего действия». ГОСТ ISO 10993-12-2015. «Изделия медицинские. Оценка биологического действия медицинских изделий. Часть 12.Приготовление проб и контрольные образцы». ГОСТ Р МЭК 60601-1-2-2014. «Изделия медицинские электрические. Часть 1-2. Общие требования безопасности с учетом основных функциональных характеристик. Параллельный стандарт. Электромагнитная совместимость. Требования и испытания».

Торговая марка «АРМЕД» (495) 989-12-89

Page 60

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА И СВЕДЕНИЯ О РЕГИСТРАЦИИ

Концентратор кислорода «Armed» в вариантах исполнения с принадлежностями

соответствует технической документации и признан годным для эксплуатации.

Регистрационное удостоверение № РЗН 2018/7971 от 27 декабря 2018 г.

Срок службы - не менее 10 лет. Гарантийный срок - 36 месяцев со дня отгрузки потребителю или со дня продажи через розничную торговую сеть, но не более 42 месяцев со дня изготовления. На расходные материалы и быстроизнашивающиеся части (диффузор, канюли назальные, увлажнитель, комплект для ингаляции, фильтры) гарантия не предоставляется. Доставка в сервисный центр и обратно осуществляется за счет клиента. По вопросам эксплуатации и претензий по качеству изделия обращаться к Уполномоченному представителю производителя на территории РФ.

Уполномоченный представитель производителя на территории РФ:

ООО " МЕДИМПОРТ ", адрес: 630091, Новосибирская область, г. Новосибирск, ул. Советская, дом 52, пом. 14, оф. 211 Тел: 8 (495) 989-12-88 Импортер: ООО «Медтехника», адрес 630501, Новосибирская обл., Новосибирский р-н, р.п. Краснообск, ул. Западная, д.3, офис 3

Адрес сервисного центра:

195197, г. Санкт-Петербург, пр. Маршала Блюхера, д. 21, корп. 3, лит. А, пом. 13-Н

Торговая марка «АРМЕД» (495) 989-12-89
