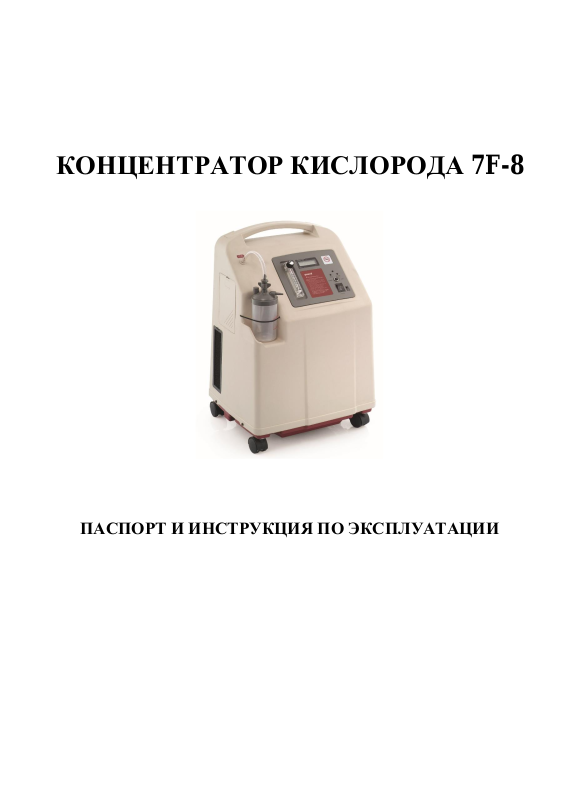

Page 1
КОНЦЕНТРАТОР КИСЛОРОДА 7F-8
ПАСПОРТ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Page 2
До начала эксплуатации подробно ознакомьтесь с настоящим паспортом!
Перед введением прибора в эксплуатацию необходимо включить его на 2 часа для работы
в холостом режиме!
ВНИМАНИЕ
Кислород способствует горению!
- не курите во время пользования концентратором или рядом с человеком, который использует
кислородную терапию;
- не используйте аппарат рядом с искрящими или горящими объектами, а также вблизи
открытого огня;
- не используйте аппарат в помещениях с печным отоплением или газовыми плитами;
- не допускайте попадания в кислородный контур масла;

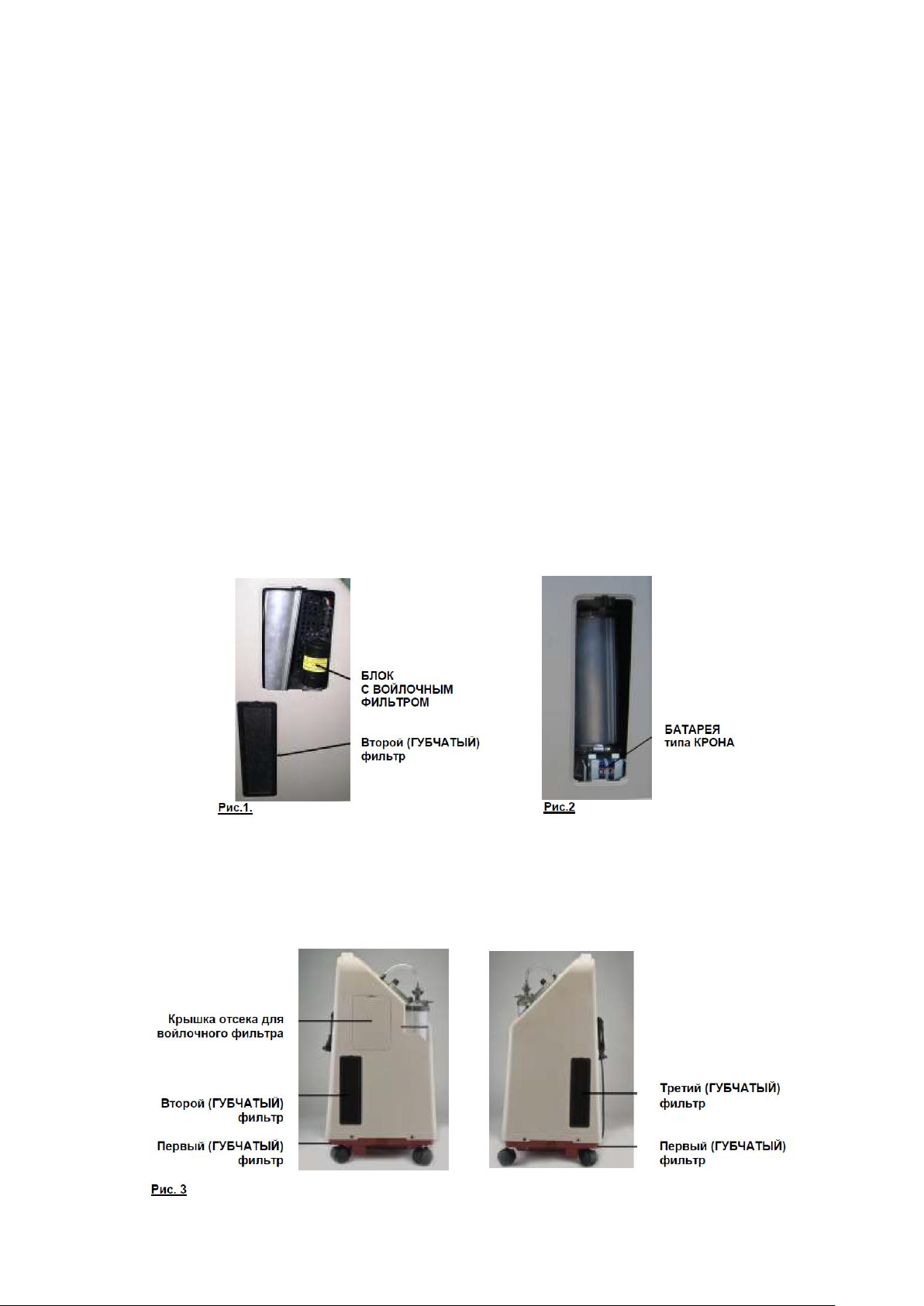

- периодически проводить чистку фильтра (см. инструкцию);
- не используйте как источник кислорода при сварочных работах.
Проводите в работу в хорошо проветриваемом помещении.
Не накрывайте и не загромождайте прибор
Не открывайте корпус и не пытайтесь самостоятельно разобрать аппарат. Разборка и сборка
аппарата, а также устранение неисправностей производится только специалистом сервисной
службы предприятия-изготовителя или его авторизованного дилера (поставщика)!
Во избежание прекращения подачи кислорода пациенту во время отключения
электричества, необходимо иметь резервный источник кислорода (кислородная подушка,
баллон).
Перед использованием концентратора в домашних условиях о количестве кислородного
потока и времени процедур обязательно проконсультируйтесь с лечащим врачом!
ХАРАКТЕРИСТИКИ
1. НАЗНАЧЕНИЕ
Концентратор кислорода модель 7F-8 торговой марки "Рестор" (в дальнейшем аппарат) - это бытовой
электрический прибор, позволяющий получать чистый кислород высокой концентрации 87- 95,5 % для
дыхания или иных целей при помощи молекулярной фильтрации окружающего воздуха физическим путем, не
нарушая нормального объема содержания кислорода в окружающем воздухе. Модель 7F-8 является
концентратором высокой производительности. Он практически заменяет 3 концентратора модели 7F-3.
Концентратор кислорода предназначен для проведения кислородной (кислородно-воздушной) терапии или
аэрозольной ингаляции жидкими лекарствами пострадавшему (больному) с лечебной целью. Применяется в
условиях различных медицинских учреждений, служб скорой и неотложной медицинской помощи
спасательных служб, а также для индивидуального использования, как в стационаре, так и в домашних
условиях.
Концентратор кислорода может использоваться в качестве источника кислорода для приготовления
кислородного коктейля (кислородной пены) в фитобарах, санаторно-курортных учреждениях,
физиотерапевтических отделениях медицинских учреждений, здравпунктах, комнатах психологической
разгрузки предприятий, реабилитационных центрах, спортивных клубах, развлекательных центрах, салонах
красоты, детских дошкольных и школьных образовательных учреждениях и т. п. Он может использоваться как
в лечебных, так и в оздоровительных целях. Целью применения кислородного коктейля является
профилактика отрицательного воздействия экологически вредных факторов и неблагоприятных условий труда
методом кислородотерапии, оздоровление, укрепление иммунитета и омоложение, а также лечение целого
ряда заболеваний. Благодаря высокой концентрации производимого кислорода и большому потоку генератор
7F-8 удобно также использовать для насыщения жилых и лечебных помещений кислородом и для
одновременной ингаляции кислородом 2-3 человек.
Клинические испытания доказали, что кислородный концентратор эквивалентен другим кислородным
системам и может использоваться как основной, так и резервный источник кислорода.
2. ХАРАКТЕРНЫЕ ОСОБЕННОСТИ
корпус аппарата полностью выполнен из надежной и безопасной пластмассы;
концентратор оснащен безмасленным малошумным компрессором;
концентратор снабжен колесными опорами (легкость перемещения);
дисплей на лицевой панели аппарата (отображает время работы в минутах);
2
Page 3
функция отключения на основе таймера;
ХАРАКТЕРИСТИКА
ПАРАМЕТР
Воздушный поток (производительность), л/мин
2-8
Концентрация кислорода на выходе, %:
- при производительности ≤5 л/мин
87-95,5
Максимальное компрессорное давление, кПа / (атм.)
45 ± 4,5 / (0,40– 0,49)
Устройство сброса давления, приводимое при кПа
250 ± 25
Уровень шума, Дб, не более
60
Напряжение питающей сети, В
220±22
Частота питающей сети, Гц
50
Средняя потребляемая мощность, Вт, не более
600
Масса НЕТТО, кг, не более
28
Масса БРУТТО, кг, не более
31,5
Габаритные размеры, мм, (±5) (выс. х шир. х глуб.)
680 х 450 х 380
Габаритные размеры в упаковке, мм, (±5) (выс. х шир. х глуб.)
810 х 570 х 495
Высота: до 1230 метров над уровнем моря без снижения уровня концентрации. При высоте от 1230 метров
до 4000 метров эффективность менее 90%
Макс. скорость распыления (для кислородных концентраторов с функцией распыления): 0,15 мл/мин
Электробезопасность - класс защиты II, тип А
Режим работы – продолжительный.
Срок службы 10 лет при соблюдении правил эксплуатации и технического
обслуживания.
дополнительная защита с помощью предохранительного клапана избыточного давления;
функция предупреждения об аварийном отключении питания звуковым сигналом;
компрессор с тепловой защитой, обеспечивающей безопасность компрессора и концентратора;
звуковая сигнализация при отсутствии электропитания.
Примечание: Концентратор может быть оснащен двумя выходами для кислорода, что обеспечивает
возможность его использования двум пользователям одновременно.
Концентратор может быть дополнительно оснащен выходом для ингаляций.
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
4. Концентратор кислорода эксплуатируется в следующих условиях:
температура окружающего воздуха - от +10 до +35ºС
относительная влажность – 20 - 60%
атмосферное давление – 86 - 106кПа
Примечание: При транспортировке или хранении при температуре ниже 5 град.С (41F) необходимо дать
прибору отогреться не менее 5 часов перед включением.
КОМПЛЕКТАЦИЯ
Концентратор кислорода - 1 шт.

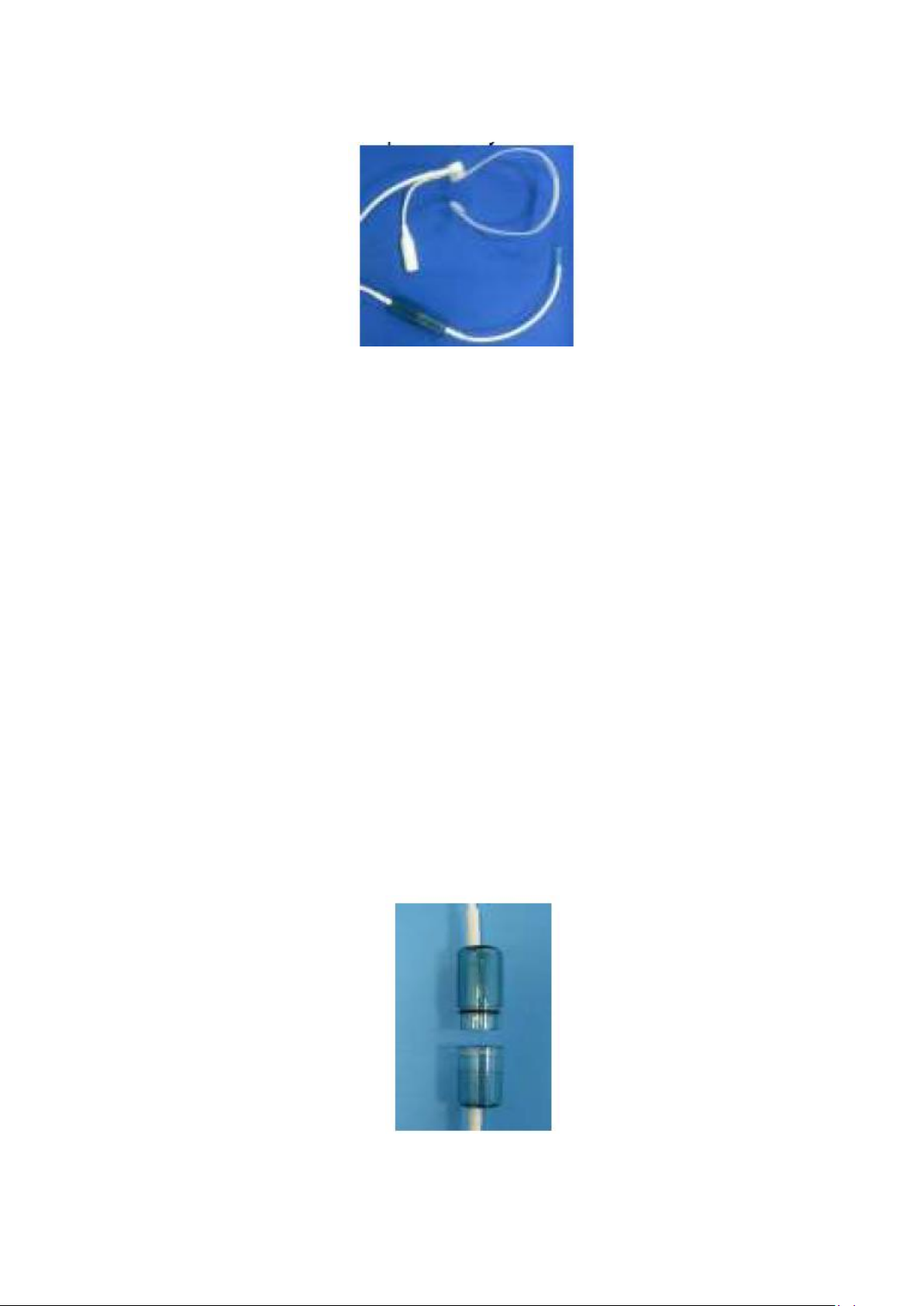

Канюля носовая - по усмотрению изготовителя) - 2 шт.
Набор для ингаляции – 1 шт.
Руководство по эксплуатации (паспорт и инструкция) - 1 шт.

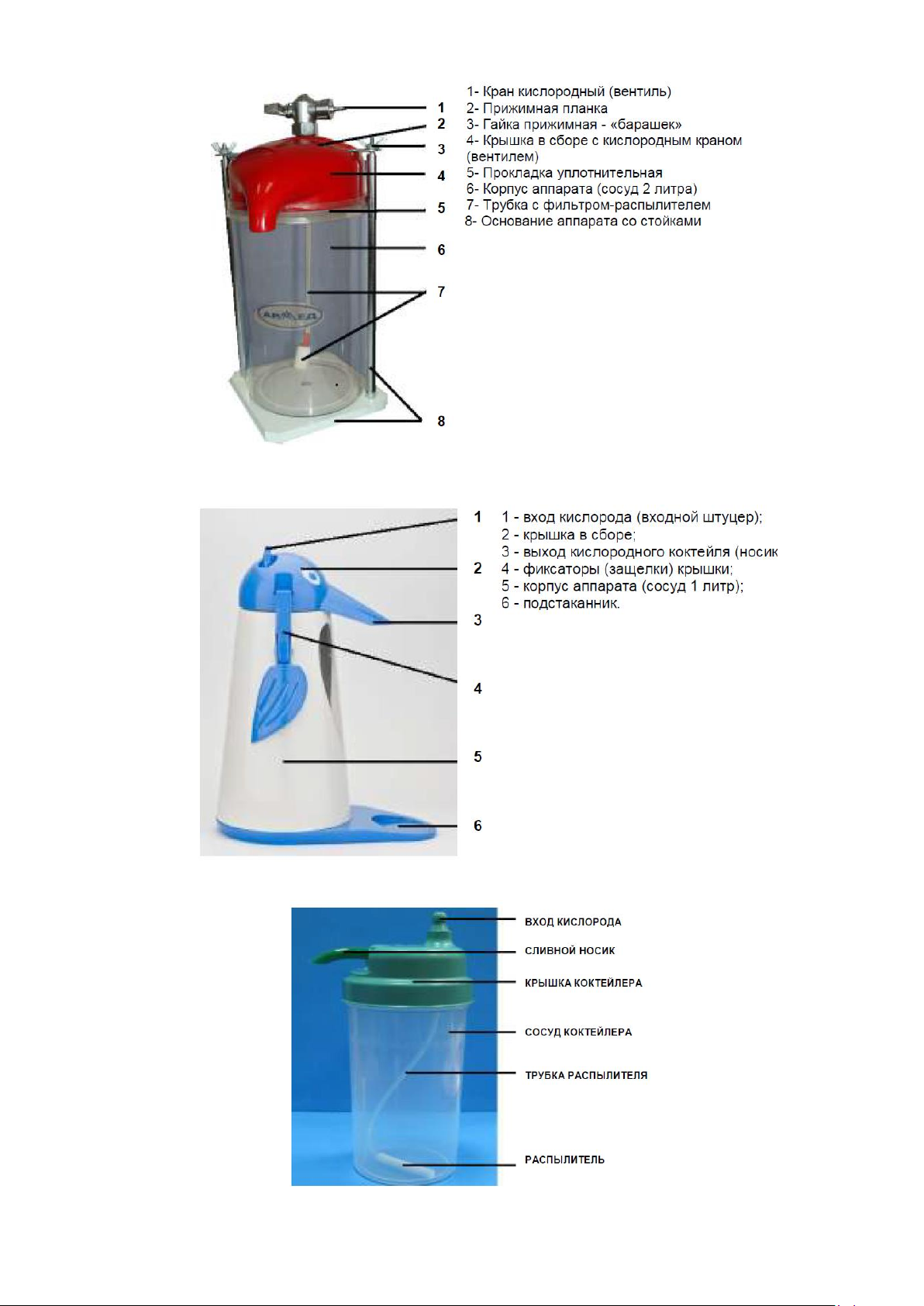

ДОПОЛНЕНИЕ: Возможна дополнительная комплектация гарнитурой для дыхания, кислородным
баром и кислородным коктейлером.
ВНИМАНИЕ! Предприятие-изготовитель систематически ведет работу по улучшению конструкции
аппарата, поэтому возможны некоторые изменения, не отраженные в настоящем паспорте.
Предприятие-изготовитель оставляет за собой право на внесение изменений в комплектацию и
конструкцию прибора без предварительного уведомления.
3
Page 4
Как работает концентратор кислорода
ручка транспортировочная
регулятор потока
панель управления
расходомер
корпус
вход увлажнителя
выход увлажнителя
таймер
индикатор неисправности
индикатор питания
колесная опора
автомат-выключатель
кнопка вкл./выкл. питания
резиновое крепление
стакан увлажнителя
место для увлажнителя
В основе принципа работы концентратора кислорода лежит физическое разделение газов из смеси газов при
комнатной температуре. Для выделения кислорода из воздуха недавно был открыт этот мало-энергоемкий
метод, который применяется и в инкубаторах, и на сталелитейных заводах.
Комнатный воздух проходит внутри концентратора через ряд фильтров и под давлением 4 атм. проходит через
колонку с цеолитом, «молекулярное решето» алюминиевого силиката. Азот связывается с цеолитом, а
кислород проходит сквозь него. При насыщении колонки азотом поток воздуха переключается на вторую
колонку. Первая вентилируется в атмосферу, удаляя большую часть азота. Оставшаяся часть азота вымывается
небольшими дозами кислорода из второй колонки. При насыщении второй колонки процесс переключается
обратно. Жизнь кристаллов цеолита длится как минимум 20000 часов и в большинстве случаев должна
составлять около 10 лет работы. Газ, образующийся в колонках, проходит к пациенту через небольшой
резервуар и флоуметр (регулятор потока). В результате цеолит пропускает только молекулы кислорода.
Чистота кислорода на выходе составляет около 95%.
ОСНОВНЫЕ ЭЛЕМЕНТЫ И ОРГАНЫ УПРАВЛЕНИЯ
КОНЦЕНТРАТОРА КИСЛОРОДА 7F-8 (модель с двумя выходами для кислорода).
4
Page 5
УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ
До начала эксплуатации подробно ознакомьтесь с настоящим паспортом!
1. ТРАНСПОРТИРОВКА
Транспортировка кислородного концентратора производится в ВЕРТИКАЛЬНОМ положении.
Запрещается транспортировать кислородный концентратор без упаковки. Заводская упаковка обеспечивает
сохранность концентратора кислорода при транспортировке.
Аппарат допускается перемещать на любом виде закрытого транспорта при соблюдении правил перевозки.
Запрещается опрокидывать на бок, переворачивать и резко бросать упакованный кислородный концентратор
во избежание повреждения корпуса.
При получении кислородного концентратора проверьте целостность упаковки. В случае обнаружения
повреждения, обязательно уведомите об этом транспортную компанию и поставщика.
Концентратор необходимо оберегать от ударов и падений при транспортировке!
2. ХРАНЕНИЕ
Храните кислородный концентратор в сухом, прохладном помещении.
Не ставьте другие предметы на концентратор.
При длительном хранении необходимо поместить кислородный концентратор в упаковочную тару.
Кислородный концентратор в упаковке завода-изготовителя должен храниться в закрытом помещении при
температуре от – 40 до + 55 ºС, относительной влажности не более 95% и атмосферном давлении от 0,05 до
0,106 МПа.
ПОДГОТОВКА К РАБОТЕ
1. Предварительная подготовка
Внесите кислородный концентратор (аппарат) в помещение и распакуйте. Осмотрите корпус концентратора на
наличие царапин, вмятин или других механических повреждений. Проверьте комплектацию (см. раздел
«Комплектация»).
ВНИМАНИЕ! Концентратор кислорода эксплуатируется при температуре окружающего воздуха – от + 10 до
+ 35 ºС. В случае перевозки аппарата при температуре воздуха ниже + 5 ºС, необходимо распаковать и
выдержать кислородный концентратор в помещении не включая в сеть в течение 5 часов.
В случае нестабильности напряжения 220В/50 Гц в сети переменного тока, установите дополнительно
стабилизатор напряжения между кислородным концентратором и электророзеткой.
ПРИМЕЧАНИЕ: Если прибор не планируется использовать сразу же, рекомендуется сохранить упаковочный
материал и коробку, до тех пор, пока концентратор не будет использоваться.
2. Установка
Выберите наиболее удобное место в помещении для установки концентратора. Концентратор оборудован
колесными опорами, с помощью которых его можно легко перемещать из одного помещения в другое.
Запрещается снимать колесные опоры, т.к. будет затруднен свободный доступ воздуха к вентиляционным
отверстиям на корпусе концентратора.
Убедитесь в том, что расстояние между концентратором и стенами помещения, мебелью, другими
предметами составляет не менее 10 см.
Не устанавливайте никакие предметы на концентратор. Запрещается блокировать вентиляционные
воздушные отверстия на нижней и боковых стенках кислородного концентратора.
3. Использование
Категорически запрещается курить во время проведения процедуры. Храните легковоспламеняющиеся
предметы (спички, зажигалки) за пределами помещения, в котором установлен концентратор. Невыполнение
данных предупреждений может быть причиной возгорания, повреждений прибора и нанесения ущерба
здоровью.
Для сохранения установленного заводом срока службы кислородного концентратора не рекомендуется
частое включение и выключение аппарата. Допустимый промежуток времени между включениями должен
быть не менее 3 - 5 минут.
В случае попадания смазочного материала или масла в кислородный контур под давлением, может
произойти самопроизвольное возгорание. Во избежание этого, необходимо хранить данные вещества вдали от
кислородного концентратора и его комплектующих. Не используйте какие-либо смазочные материалы (кроме
рекомендованных производителем).
Не эксплуатируйте концентратор во влажных помещениях, в местах возможного попадания воды или какой-
либо другой жидкости. Концентратор необходимо расположить в помещении, на расстоянии не менее 2,5 м от
таких мест.
Не прикасайтесь к аппарату мокрыми или жирными руками.
5
Page 6
Концентратор должен использоваться строго в соответствии с предписаниями данной инструкции.
Не используйте запасные части и комплектующие другого производителя.
Использование каких-либо комплектующих и увлажнителя, не предназначенных для данного кислородного
концентратора, может привести к ухудшению рабочих характеристик и выходу аппарата из строя.
Не присоединяйте концентратор параллельно или последовательно к группе других кислородных
концентраторов для увеличения производительности.
Во избежание нанесения вреда организму путем избыточного насыщения кислородом, предварительно
получите медицинскую консультацию у врача-специалиста.
Дышите только увлажненным кислородом, во избежание появления сухости в органах дыхания.
Не пытайтесь самостоятельно вскрывать корпус кислородного концентратора, кроме случаев,
предусмотренных данной инструкцией.
Ремонт концентратора должен производиться квалифицированным специалистом сервисного центра, в
противном случае претензии по работе кислородного концентратора не принимаются.
ПЕРВОЕ ВКЛЮЧЕНИЕ
ВНИМАНИЕ: Так как все концентраторы тестируются на заводе, при включении прибора на дисплее
уже будет показано некоторое время работы.
1) Проверка аварийного зуммера.
Примечание: проверка аварийного сигнала производится при самом первом включении аппарата. Не включая
концентратор в электросеть, нажмите кнопку питания в положение ≪I≫, зуммер должен издать длительный
звуковой сигнал (сигнал аварии - аварийный зуммер будет издавать сигнал более 60 секунд). Если сигнал не
прозвучал, то необходимо, ОТСОЕДИНИВ шнур электропитания, открыть крышку третьего губчатого
фильтра на концентраторе (см. Рис. 2), снять защитную крышку и проверить контакт на батарее ≪типа
КРОНА-9В≫ (Рис. 2). В случае необходимости батарею замените на новую. Далее проверка аварийного
сигнала производится периодически. Период зависит от интенсивности срабатывания аварийного сигнала и
времени использования батареи ≪типа КРОНА-9В≫.
2) Перед включением аппарата, проверьте входные губчатые и войлочный фильтры (на дне и боковых
стенках аппарата), убедитесь в том, что они находятся на месте и не загрязнены, в случае если они загрязнены
промойте их мыльной водой, просушите и поставьте обратно (см. Рис. 3).
ОСТОРОЖНО: НЕЛЬЗЯ использовать концентратор без установленных фильтров.
Проверка войлочного фильтра (см. Рис.1):
а) Откройте дверцу для доступа к фильтру;
6
Page 7
б) Отвинтите сердечник фильтра (против часовой стрелки);
ВНИМАНИЕ: При использовании концентратора кислорода в качестве источника
кислорода для приготовления кислородного коктейля, НАЛИВАТЬ ВОДУ В
УВЛАЖНИТЕЛЬ ЗАПРЕЩЕНО!
ЭТО МОЖЕТ ПРИВЕСТИ К ПОЛОМКЕ ПРИБОРА!
ВНИМАНИЕ! Во избежание прекращения подачи кислорода пациенту во время отключения
электричества, необходимо иметь резервный источник кислорода (кислородная подушка).
Внимание! Перед использованием кислородного концентратора в домашних условиях обязательно
проконсультируйтесь с лечащим врачом!
в) Проверьте наличие войлочного фильтра и степень его загрязнения;
г) Если фильтр сильно загрязнен, то очистите его с помощью химически неактивного чистящего средства,
после этого тщательно промойте фильтр в проточной воде, хорошо просушите и поставьте обратно.
3) Выкрутите стакан из увлажнителя кислорода вращая его по часовой стрелке (см. Рис.4).
Рис. 4.
Наполните стакан чистой (можно дистиллированной) водой до уровня, отмеченного изготовителем (между
min и max). Не используйте водопроводную воду. НЕ ПЕРЕПОЛНЯЙТЕ стакан увлажнителя. Надежно
закрутите стакан назад против часовой стрелки. Внимательно проверьте и плотно зафиксируйте все
соединения увлажнителя.
В случае необходимости добавления в воду лекарственной жидкости проконсультируйтесь с врачом!
4) C помощью короткого гибкого шланга присоедините увлажнитель (в сборе - стакан с крышкой) к выходу
кислорода концентратора.
5) Разместите увлажнитель на выступе кислородного концентратора (место для увлажнителя), плотно
зафиксировав его.
6) Концентратор готов к работе.
ПОРЯДОК РАБОТЫ
1) Проверьте уровень воды в стакане увлажнителя. В случае если вода ниже фиксированного уровня, долейте
воды. Наполняйте стакан дистиллированной или питьевой очищенной водой. Не используйте водопроводную
воду. Желательно менять воду в увлажнителе один раз в день. С помощью короткого гибкого шланга
присоедините увлажнитель (в сборе - стакан с крышкой) к выходу кислорода концентратора (OXYGEN
OUTLET). Разместите увлажнитель на выступе кислородного концентратора (место для увлажнителя),
зафиксировав его эластичным резиновым креплением.
2) Подсоедините трубку гарнитуры для дыхания (канюля носовая, маска кислородная или диффузор) к выходу
кислорода на увлажнителе концентратора.
3) Включите вилку шнура электропитания в сеть 220Вт/50Гц.
4) Нажмите кнопку питания в положение ≪I≫, зуммер должен издать короткий звуковой сигнал и
концентратор включится.
5) Регулятором потока установите скорость выхода кислорода от 1 до 5 л/мин (используйте показания
расходомера).
Внимание! Если указатель потока кислорода на расходомере не поднимается выше 0,5л/мин, то
возможно заблокирован выход кислорода (забиты, перекручены трубки, либо есть дефект
увлажнителя).
Внимание! При перекрывании выхода кислорода срабатывает выпускной клапан на крышке
увлажнителя, и кислород выходит через этот клапан.
6) Одновременно в стакане увлажнителя появляются воздушные пузырьки. В данный момент увлажненный
кислород начнет поступать в отверстие выхода кислорода.
7
Page 8
7) Таймером установите на необходимый интервал работы аппарата от 1 до 99 минут (см. пункт
УСТАНОВКА ТАЙМЕРА).
8) Наденьте гарнитуру для дыхания (канюля носовая, маска кислородная или диффузор) на голову пациенту, и
пациент начинает дышать кислородом.
Примечание: Время процедуры и скорость потока кислорода устанавливаются согласно советам врача.
9) По истечении установленного времени таймера аппарат выключиться автоматически, время на дисплее
будет показывать ≪00≫. При необходимости для возобновления процедуры повторно установите значение
таймера.
УСТАНОВКА ТАЙМЕРА
1) Пользователь может установить интервал времени от 1 до 99 минут.
2) Если время не установлено, таймер показывает ≪--≫, начинается подача кислорода и прибор работает без
остановки.
3) Нажмите кнопку ≪+≫, время работы увеличится на 1 минуту, удерживайте кнопку более чем 2 секунды,
время будет увеличиваться автоматически на необходимое количество минут. Также нажмите кнопку ≪-≫,
время работы уменьшится на 1 минуту, удерживайте кнопку более чем 2 секунды, время работы будет
уменьшаться автоматически.
4) По истечении установленного времени аппарат выключится автоматически, время на дисплее будет
показывать ≪00≫.
5) При необходимости повторно установите значение таймера.
ВЫКЛЮЧЕНИЕ КОНЦЕНТРАТОРА
1) Отсоедините трубку гарнитуры для дыхания (канюля носовая, маска кислородная или диффузор) от выхода
кислорода на увлажнителе концентратора.
2) Нажмите кнопку питания в положение ≪0≫.
3) Выдерните вилку шнура электропитания из сети 220Вт/50Гц.
4) Слейте воду из увлажнителя и насухо протрите стакан увлажнителя, установите стакан на место.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Кислородный концентратор был специально разработан таким образом, чтобы сократить необходимость в
повседневном техническом обслуживании. Предупредительное техническое обслуживание или регулировку
кислородного концентратора разрешается выполнять только специалистам в области здравоохранения или
лицам, хорошо знакомым с данным процессом, например, уполномоченному и обученному на заводе
персоналу.
Периодически надо производить чистку кислородного концентратора.
ЧИСТКА
1. ЧИСТКА КОРПУСА:
ВНИМАНИЕ! Прежде всего, необходимо ОТСОЕДИНИТЬ электропитание. Корпус концентратора
необходимо чистить слабым раствором моющего средства и неабразивной тряпкой или губкой, по крайней
мере, один раз в месяц.
2. ЧИСТКА ГУБЧАТЫХ ФИЛЬТРОВ:
Рекомендуется чистить и заменять фильтры вовремя. Это важно для защиты компрессора и продления срока
службы устройства.
ВНИМАНИЕ! НЕЛЬЗЯ использовать концентратор без установленных фильтров.
Разборка / сборка фильтров: (см. Рис.3.)
1, 2 и 3-ий (ГУБЧАТЫЕ) фильтры вынимается из кожуха, расположенного на дне и боковых стенках
концентратора. Их необходимо чистить каждые полмесяца (15 дней).
Для извлечения войлочного фильтра ОТСОЕДИНИТЕ шнур электропитания. Откройте дверцу для доступа к
фильтру (см. Рис. 1). Отвинтите сердечник фильтра (против часовой стрелки). Проверьте степень загрязнения
войлочного фильтра. Если войлок стал темным от пыли, замените или очистите его незамедлительно.
Войлочный фильтр следует чистить 1 раз в месяц. Сборка войлочного фильтра проводится в обратном
порядке.
Все фильтры чистятся пылесосом или промываются мыльной водой.
Перед установкой необходимо тщательно ВЫСУШИТЬ фильтры.
3. ЧИСТКА УВЛАЖНИТЕЛЯ:
- Каждый день необходимо менять воду в увлажнителе.
- Увлажнитель необходимо чистить раз в неделю мыльной водой и споласкивать. Далее необходимо снова
наполнить стакан увлажнителя чистой водой (дистиллированной водой) до уровня, отмеченного
изготовителем (между min и max). (см. ПЕРВОЕ ВКЛЮЧЕНИЕ пункт 3)
4. ЧИСТКА ГАРНИТУРЫ ДЛЯ ДЫХАНИЯ (канюли, маски, диффузора):
8
Page 9
Носовые канюли или кислородные маски для дыхания, которыми может быть снабжен ваш концентратор, не
требуют дополнительной чистки. Канюли и маски - ИНДИВИДУАЛЬНОГО (одноразового)
ИСПОЛЬЗОВАНИЯ!
Примечание: Если ваш концентратор снабжен многоразовым диффузором для дыхания, то его необходимо
чистить слабым раствором моющего средства и неабразивной тряпкой или губкой один раз в три дня, или,
при использовании несколькими пациентами, после каждого использования.
ЗАМЕНА БАТАРЕИ СИГНАЛИЗАЦИИ
ВНИМАНИЕ! В концентраторе установлена батарея, служащая для сигнализации отсутствия электропитания.
Если батарея вышла из строя, произведите ее немедленную замену. Необходимо, ОТСОЕДИНИВ шнур
электропитания, открыть крышку третьего губчатого фильтра на концентраторе (см. Рис. 2), снять защитную
крышку и проверить контакт на батарее ≪типа КРОНА-9В≫ (Рис. 2). В случае необходимости батарею
замените на новую. Если концентратор длительное время не используется, извлеките батарею.
Примечание: используется батарея 9В типа ≪Крона≫.
9
Page 10

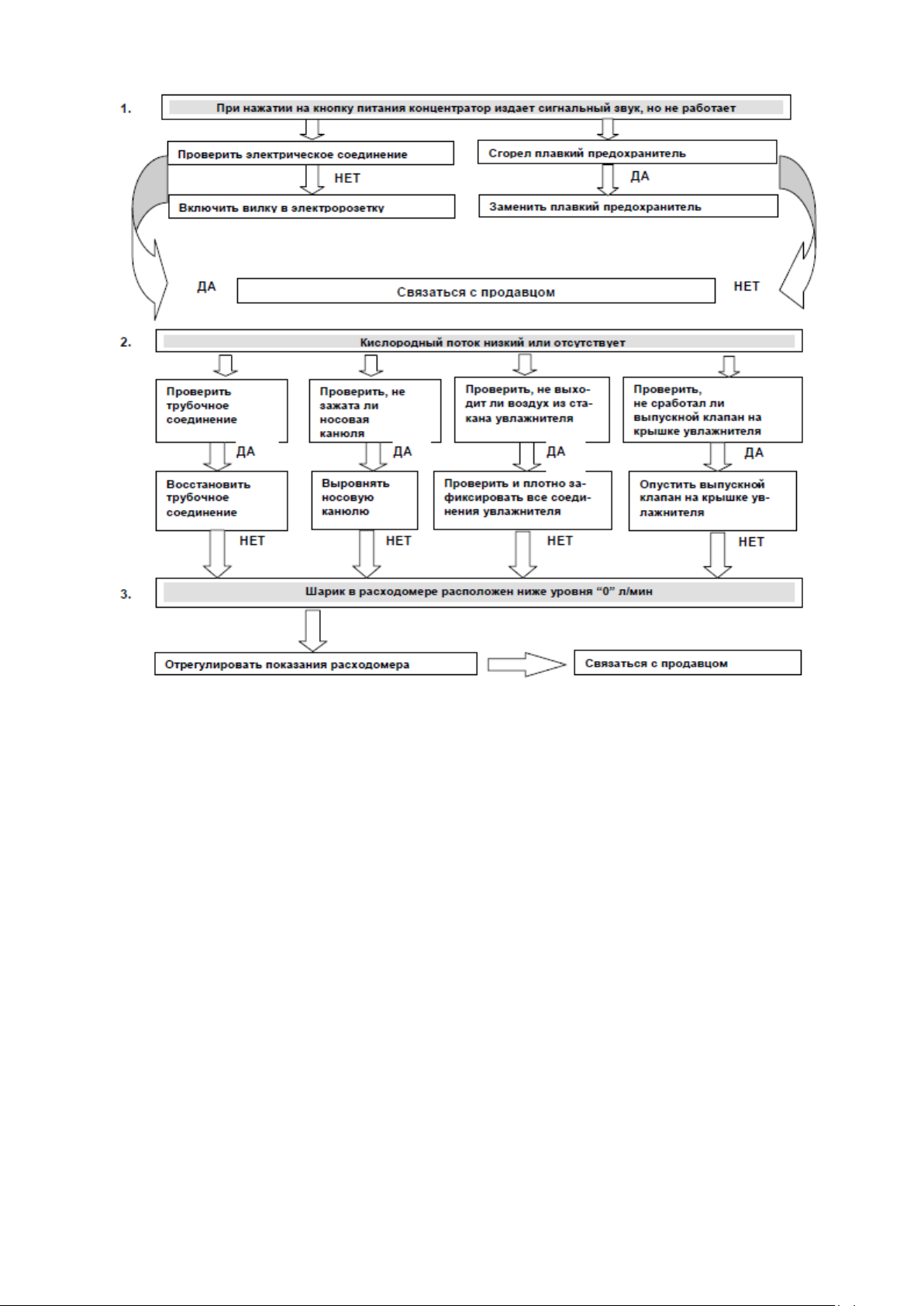

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ КОНЦЕНТРАТОРА
При возникновении других проблем, необходимо, прежде всего, ВЫКЛЮЧИТЬ питание концентратора
и воспользоваться резервным запасом кислорода (если есть кислородная подушка, баллон). Далее
необходимо немедленно обратиться к продавцу, в ремонтный отдел или к изготовителю.
Свидетельство о приемке
Концентратор кислорода 7F-8 соответствует техническим условиям и признан годным для эксплуатации.
Гарантийный срок на концентратор кислорода модели 7F-8 – 1 год с даты продажи при выполнении
требований настоящей инструкции. На быстроизнашивающиеся части гарантия не предоставляется. Доставка
в сервисный центр и обратно осуществляется за счет клиента.
10
Page 11
ПРИЛОЖЕНИЕ №1 (АРОМАТЕРАПИЯ)
Диффузор (см. рисунок А) состоит из трех частей:
- заушина с выходом кислорода, надеваемая на голову пациенту;
- соединительная трубка, для подключения к кислородному концентратору;
- аромакапсула.
Рис. А. Диффузор многоразовый для дыхания (в полном комплекте)
Диффузор может использоваться для кислородной ароматерапии. Для этого в его устройстве предусмотрена
специальная разборная аромакапсула (см. рисунок Б). При необходимости в нее можно поместить губку,
пропитанную рекомендуемой пациенту терапевтической ароматической жидкостью. Это поможет сделать
процедуру особенно приятной.
Перечень терапевтических эффектов прилагается:
Анис. Антисептическое, бронхолегочные заболевания, общая слабость.
Апельсин. Депрессия, раздражительность, бессонница, ожирение.
Бергамот. Ангина, нервное напряжение, депрессия, апатия, антисептическое.
Герань. Грипп, насморк, депрессия, сексуальные расстройства, проблемы менопаузы.
Грейпфрут. Неврозы, депрессия, истерия, ожирение.
Кипарис. Простуда, бронхолегочные заболевания, раздражительность.
Лаванда. Насморк, грипп, раздражительность, истерия, бессонница.
Лимон. Простуда, насморк, состояние страха, нервное напряжение.
Мята. Бронхит, простуда, кашель, умственная усталость, утомление, нервное напряжение.
Розмарин. Хронический бронхит, кашель, головные боли, физическая и умственная усталость, ожирение.
Фенхель. Грипп, легочные заболевания, проблемы менопаузы, улучшение пищеварения.
Чайное дерево. Усиление иммунитета, повышение тонуса, грипп.
Эвкалипт. Грипп, простуда, кашель, умственная усталость.
Для приготовления ароматизирующих жидкостей достаточно растворить в воде 2-3 капли ароматической
эссенции (эфирного масла).
Внимание! Эфирные масла чрезвычайно активные и сильнодействующие вещества (препараты).
Перед их использованием в терапевтических целях желательно (а в ряде случаев необходимо)
проконсультироваться с врачом. Обязательно учитывайте индивидуальные аллергические реакции.
Рис. Б. Аромакапсула диффузора
Диффузор чистят слабым раствором моющего средства и неабразивной тряпкой или губкой один раз в три
дня, а при использовании несколькими пациентами - после каждого сеанса.
Действие ароматных веществ на организм чрезвычайно разносторонне и не сводится к одному механизму. Как
компоненты комплексного действия ароматерапии могут быть рассмотрены действие на экзорецепторы кожи
11
Page 12
и рецепторы обоняния, химиотерапевтическое действие на системы и органы, токсическое действие на
микроорганизмы, а также разнообразные психотерапевтические эффекты. Именно поэтому некоторые врачи
до сих пор относят её в категорию ≪альтернативная медицина≫ — так же, как фитотерапию. В настоящее
время терапевтические эффекты ароматерапии находят объяснение при исследовании процессов
взаимодействия летучих ароматных веществ с рецепторами (обонятельными, тригеминальными,
термическими). Воздействие запаха, ароматов на лимбическую систему мозга тесно связано
с эмоциями, что эффективно используется в психотерапии. Выявлены антимикробные эффекты многих
ароматных веществ. В отличие от ряда антибиотиков (пенициллин и др.) при их использовании не отмечен
эффект роста устойчивости микроорганизмов (селекция устойчивых патогенных штаммов).
Примечание: Время процедуры и жидкость, заливаемая в аромакапсулу, выбираются согласно
рекомендациям врача!!!
ВНИМАНИЕ: В случае попадания масла в кислородный контур под давлением, может произойти
самопроизвольное возгорание. Не допускайте попадания в кислородный контур масла!
ПРИЛОЖЕНИЕ №2 (коктейлер)
Концентратор кислорода 7F-8 рекомендовано использовать в качестве источника кислорода для
приготовления кислородного коктейля (кислородной пены). Производитель не несет ответственности за
использование других источников кислорода.
КОМПЛЕКТАЦИЯ

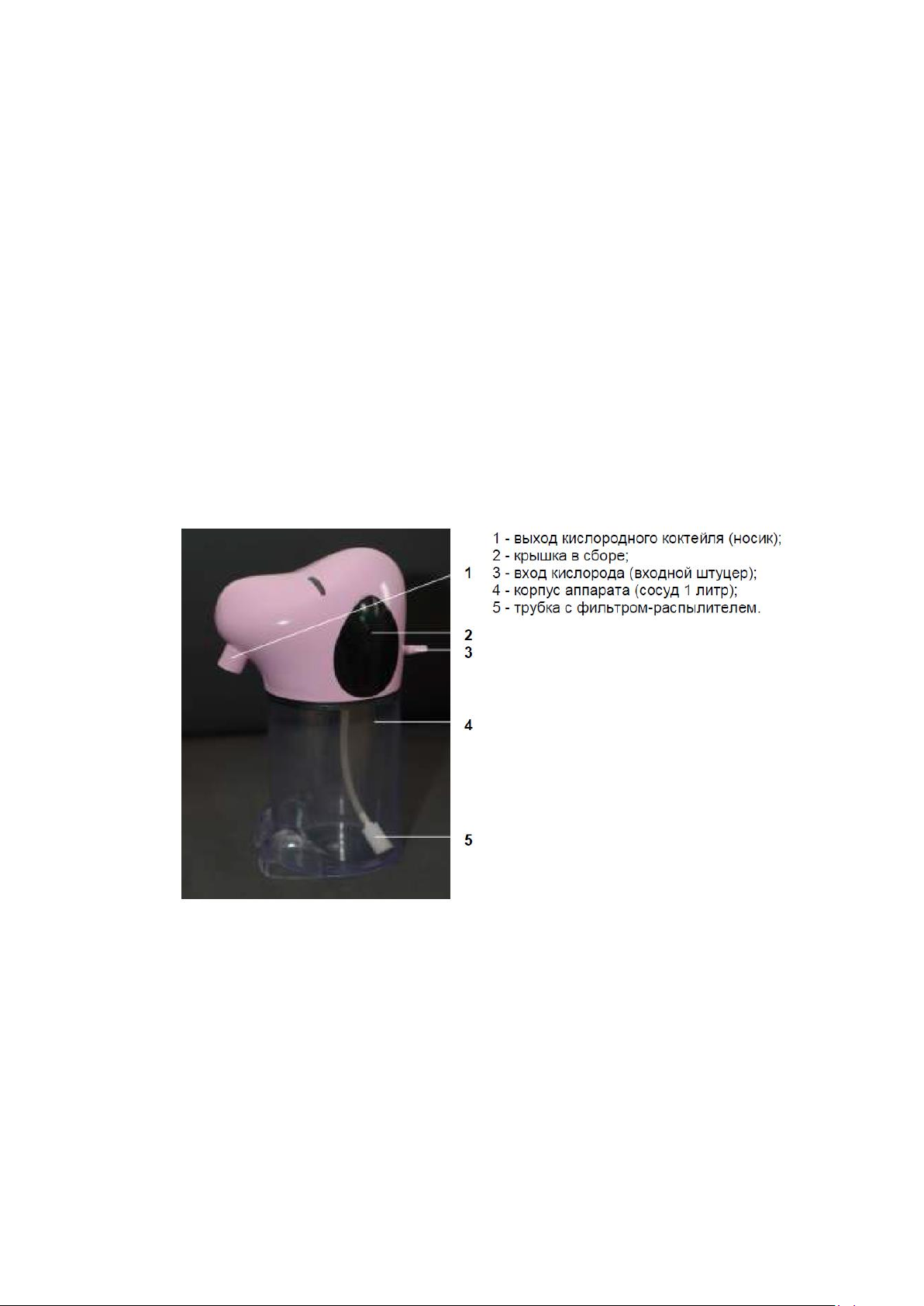

Концентраторы кислорода модели 7F-8 могут комплектоваться кислородными коктейлерами в следующих
исполнениях:
1-е ИСПОЛНЕНИЕ:
12
Page 13
2-е ИСПОЛНЕНИЕ:
3-е ИСПОЛНЕНИЕ:
4-е ИСПОЛНЕНИЕ:
ВНИМАНИЕ! Фильтр-распылитель коктейлера выполнен из синтетического микропористого
материала. Для лучшего пенообразования после каждого использования коктейлера рекомендуем
13
Page 14
тщательно промывать трубку с фильтром-распылителем, а затем просушивать детали коктейлера в
разобранном виде.
Концентратор подключается к кислородному коктейлеру с помощью соединительной трубки (с одной стороны
к штуцеру выхода кислорода на передней панели кислородного концентратора, а с другой стороны к штуцеру
входа кислорода на крышке коктейлера). Если в комплект коктейлера не входит соединительная трубка, то для
подключения следует самостоятельно подобрать любую медицинскую трубку подходящего диаметра. Перед
работой обязательно тщательно промойте все детали коктейлера, непосредственно соприкасающиеся с
пенообразующей основой.
К штуцеру на нижней стороне крышки коктейлера присоедините трубку с фильтром-распылителем. На сосуд
коктейлера с заранее приготовленным раствором устанавливается крышка коктейлера. Включите источник
кислорода (кислородный концентратор) и подайте кислород (для нормальной работы прибора давление
кислорода должно быть не менее 0,03 – 0,045 МПа и поток 1 л/мин). Проверьте отсутствие утечки
кислорода во всех соединениях (кран, трубки). При обнаружении утечки необходимо её устранить. После
этого установите необходимый расход кислорода (обычно 1 литр в минуту) регулятором уровня потока
(поворотом его по часовой стрелке – уменьшение, против часовой стрелки – увеличение потока).
Регулятор уровня потока находится на передней панели кислородного концентратора. Регулируя скорость
потока кислорода на источнике кислорода (кислородном концентраторе), добиваются той скорости
пенообразования, которая вам необходима. (Скорость потока кислорода, установленная на кислородном
концентраторе не должна быть больше, чем его максимальная производительность: 5 л/мин —для
модели 7F-8. Эта регулировка влияет на производительность кислородного коктейлера и поэтому
производится пользователем самостоятельно.
Аппарат готов к работе. В стакане коктейлера начинается процесс пенообразования. По мере подъема пены к
верхней части коктейлера поднесите к сливному носику стакан и наполните его пеной, после чего для
прекращения подачи кислорода в коктейлер выключите концентратор кислорода. Для повторного наполнения
стакана коктейлем включите концентратор кислорода и повторите процесс.
После использования установки отключите питание, отсоедините шнур питания 220В из розетки,
отсоедините трубку от входа коктейлера. Снимите крышку коктейлера вместе с фильтром-распылителем и
тщательно промойте её водой с моющими средствами. Промойте стакан коктейлера. Обязательно протрите
или просушите все части коктейлера.
Приготовление пенообразующего раствора:
ВНИМАНИЕ! Жидкость (сок, настои, отвары или др.) должна быть без взвешенных частиц, мякоти во
избежание засорения фильтров-распылителей коктейлера. Для производства кислородного коктейля
используйте только качественные и свежие ингредиенты.
РЕКОМЕНДУЕМ! Для получения качественного и вкусного коктейля использовать яблочные и
вишнёвые соки, нектары или морсы без мякоти в стерильной термовакуумной упаковке.
Для получения стойкой пены необходимо добавить ингредиент для увеличения силы поверхностного
натяжения жидкости. Этими ингредиентами могут быть: специальный порошок для приготовления
кислородного коктейля или сиропы, содержащие сапонины. Выберите любой из вариантов.
Примечание: Предприятие-изготовитель систематически ведет работу по улучшению конструкции
аппарата, поэтому возможны некоторые изменения, не отраженные в настоящем паспорте.
Поставщик (импортер): ТОО «Медицинские Газовые Системы». Республика Казахстан, 050040 г, Алматы,
мкр-н Коктем-2, д.11А, оф. 3, тел. 8(727) 387-20-31, 8(727) 262-20-83. www.kislorod.kz
Сервисный центр в Республике Казахстан: ТОО «Agilent Service» («Эджилент Сервис»), Веб-сайт:
www.kislorod.kz; на сайте доступна актуальная информация и документация. Эл. почта: [email protected].
Производитель: Jiangsu Yuyue Medical Equipment and Supply Co., Ltd
14
Page 15
ПАСПОРТ ИЗДЕЛИЯ

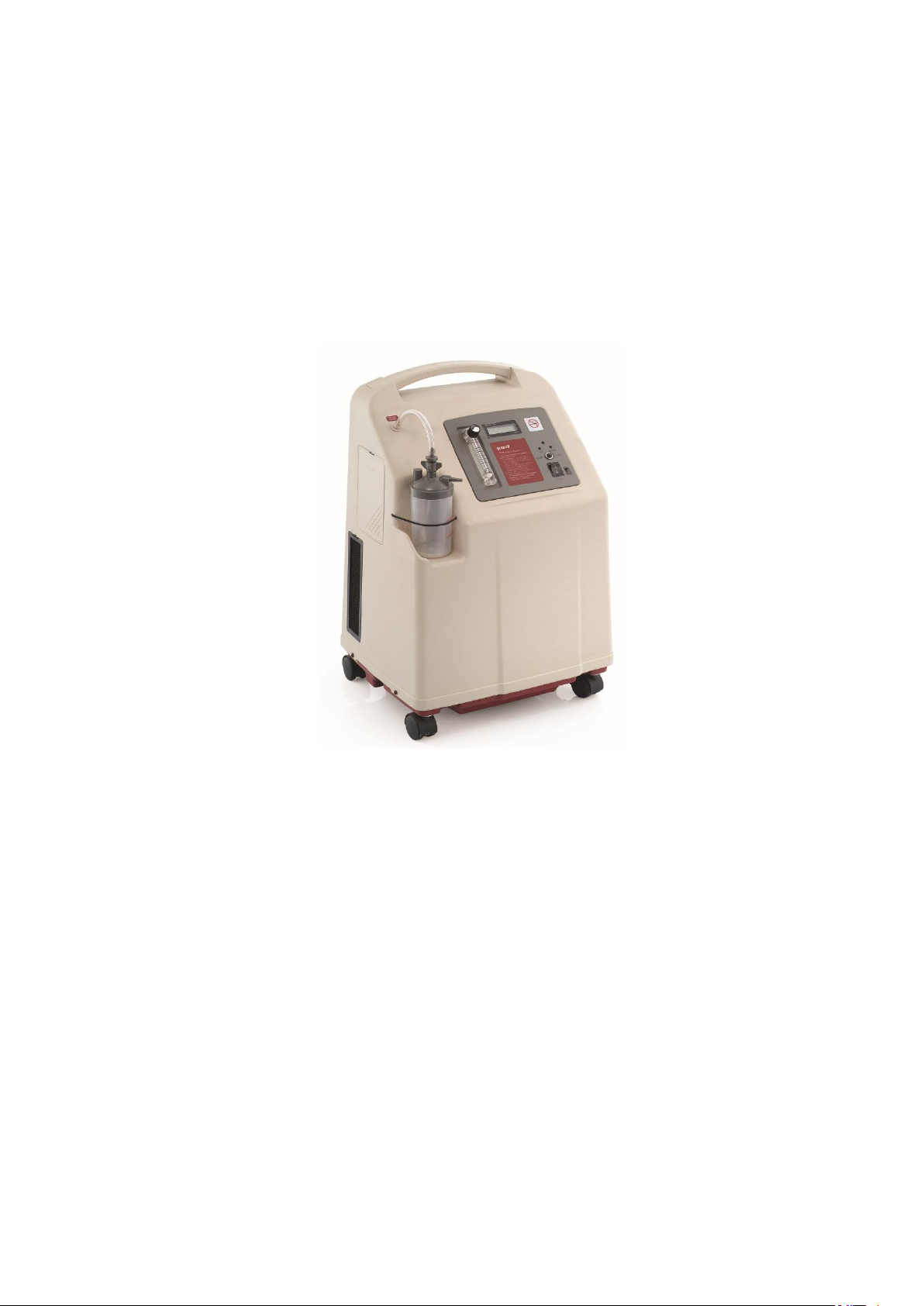

Наименование изделия: Концентратор кислорода модель 7F-8
Серийный номер: ___________________________
Предприятие-изготовитель: компания Jiangsu Yuyue Medical Equipment and Supply Co., Ltd, КНР
Дата изготовления: месяц ______________________, год _________
Дата продажи: «____» ___________________ 20____
Условия предоставления гарантии отражаются в Акте приемки-передачи товара.
Штамп торгующей организации:
МП
15
Loading...
