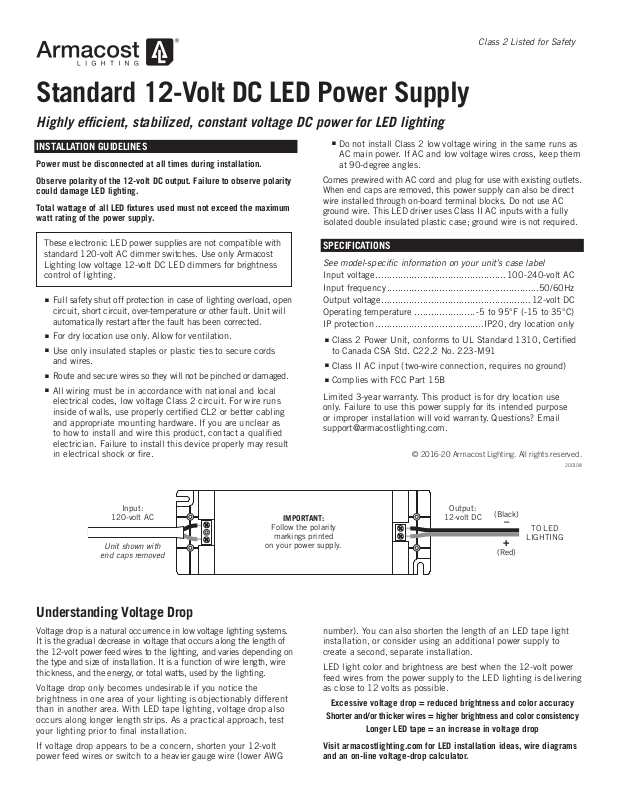

Standard 12-Volt DC LED Power Supply
Highly efficient, stabilized, constant voltage DC power for LED lighting
■
INSTALLATION GUIDELINES
Power must be disconnected at all times during installation.
Observe polarity of the 12-volt DC output. Failure to observe polarity
could damage LED lighting.
Total wattage of all LED fixtures used must not exceed the maximum
watt rating of the power supply.
Do not install Class 2 low voltage wiring in the same runs as
AC main power. If AC and low voltage wires cross, keep them
at 90-degree angles.
Comes prewired with AC cord and plug for use with existing outlets.
When end caps are removed, this power supply can also be direct
wire installed through on-board terminal blocks. Do not use AC
ground wire. This LED driver uses Class II AC inputs with a fully
isolated double insulated plastic case; ground wire is not required.
Class 2 Listed for Safety
These electronic LED power supplies are not compatible with
standard 120-volt AC dimmer switches. Use only Armacost
Lighting low voltage 12-volt DC LED dimmers for brightness
control of lighting.
■
Full safety shut off protection in case of lighting overload, open
circuit, short circuit, over-temperature or other fault. Unit will
automatically restart after the fault has been corrected.
■
For dry location use only. Allow for ventilation.
■
Use only insulated staples or plastic ties to secure cords
and wires.
■
Route and secure wires so they will not be pinched or damaged.
■
All wiring must be in accordance with national and local
electrical codes, low voltage Class 2 circuit. For wire runs
inside of walls, use properly certified CL2 or better cabling
and appropriate mounting hardware. If you are unclear as
to how to install and wire this product, contact a qualified
electrician. Failure to install this device properly may result
in electrical shock or fire.
Input:
120-volt AC
Follow the polarity
markings printed

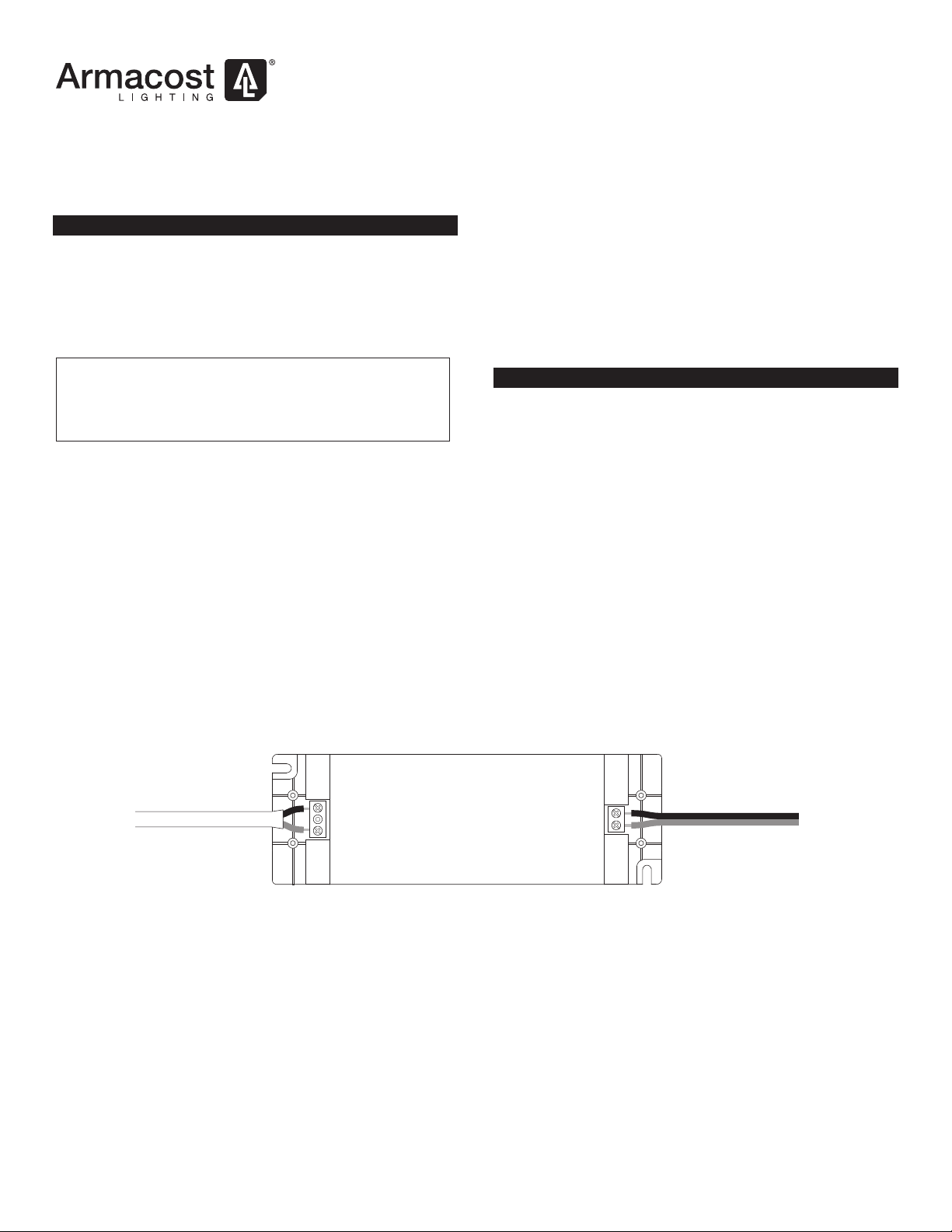

Unit shown with
end caps removed
on your power supply.
IMPORTANT:
SPECIFICATIONS
See model-specific information on your unit’s case label
Input voltage ............................................... 100-240-volt AC
Input frequency .......................................................50/60Hz
Output voltage ...................................................... 12-volt DC
Operating temperature ......................-5 to 95°F (-15 to 35°C)
IP protection .......................................IP20, dry location only
■
Class 2 Power Unit, conforms to UL Standard 1310, Certified
to Canada CSA Std. C22.2 No. 223-M91
■
Class II AC input (two-wire connection, requires no ground)
■
Complies with FCC Part 15B
Limited 3-year warranty. This product is for dry location use
only. Failure to use this power supply for its intended purpose
or improper installation will void warranty. Questions? Email
[email protected].
© 2016-20 Armacost Lighting. All rights reserved.
200108
Output:
12-volt DC
(Black)
–
+
(Red)
TO LED
LIGHTING
Understanding Voltage Drop
Voltage drop is a natural occurrence in low voltage lighting systems.
It is the gradual decrease in voltage that occurs along the length of
the 12-volt power feed wires to the lighting, and varies depending on
the type and size of installation. It is a function of wire length, wire
thickness, and the energy, or total watts, used by the lighting.
Voltage drop only becomes undesirable if you notice the
brightness in one area of your lighting is objectionably different
than in another area. With LED tape lighting, voltage drop also
occurs along longer length strips. As a practical approach, test
your lighting prior to final installation.
If voltage drop appears to be a concern, shorten your 12-volt
power feed wires or switch to a heavier gauge wire (lower AWG
number). You can also shorten the length of an LED tape light
installation, or consider using an additional power supply to
create a second, separate installation.
LED light color and brightness are best when the 12-volt power
feed wires from the power supply to the LED lighting is delivering
as close to 12 volts as possible.
Excessive voltage drop = reduced brightness and color accuracy
Shorter and/or thicker wires = higher brightness and color consistency
Longer LED tape = an increase in voltage drop
Visit armacostlighting.com for LED installation ideas, wire diagrams
and an on-line voltage-drop calculator.
Page 2
Classe 2 pour la sécurité
Source d’alimentation standard 12V CC pour DEL
Alimenation CC très efficace, stabilisée et à tension constante pour éclairage DEL
■
INSTRUCTIONS D’INSTALLATION
L’alimentation doit être déconnectée en tout temps lors de l’installation.
Respecter la polarité de la sortie 12V CC. Ne pas respecter la polarité
pourrait endommager l’éclairage DEL.
La puissance totale de tous les appareils d’éclairage DEL ne doit pas
dépasser la puissance nominale maximale de la source d’alimentation.
Ces sources d’alimentation électroniques pour DEL ne sont pas
compatibles avec des gradateurs de lumière standard 120V CA.
N’utiliser que des gradateurs à basse tension 12V DC à basse
tension d’Armacost Lighting pour régler la luminosité de l’éclairage.
■
Protection par coupure complète de l’alimentation en cas de
surcharge de l’éclairage, de circuit ouvert, de court-circuit,
de surchauffe ou d’autre défaillance. L’appareil se remettra
automatiquement en marche une fois la défaillance corrigée.
■
Utiliser uniquement dans des endroits secs. Permettre une bonne
aération. Ne pas installer dans un espace de moins de 77 cm
■
Utiliser uniquement des agrafes isolées ou des attaches en
plastique pour fixer les cordons et les câbles.
■
Acheminez et fixez les câbles de façon à ce qu’ils ne soient pas
coincés ou endommagés.
■
Tout le câblage doit être conforme aux codes de l’électricité
nationaux et locaux pour les circuits d’alimentation basse tension
de classe 2. Pour les chemins de câbles à l’intérieur des murs,
utilisez un câblage CL2 dûment certifié ou un meilleur câblage
ainsi qu’un matériel de montage approprié. En cas de doute
au sujet de l’installation et du câblage de ce produit, veuillez
contacter un électricien qualifié. Une mauvaise installation de ce
produit peut causer une électrocution ou un incendie.
3
.
Ne pas installer de câble basse tension de classe 2 aux mêmes
endroits où passe l’alimentation CA principale. Si les câbles CA et
les câbles de basse tension se croisent, maintenez-les à angle droit.
Est livré avec un cordon d’alimentation CA et une prise pour une
utilisation avec les prises électriques déjà en place. Quand les
embouts sont enlevés, cette source d’alimentation peut être raccordée
directement via des borniers intégrés. N’utilisez pas de fil de mise à la
terre CA. Ce circuit d’attaque DEL utilise des entrées CA de classe II
avec un boîtier en plastique entièrement isolé, aucun fil de mise à la
terre n’est nécessaire.
CARACTÉRISTIQUES TECHNIQUES
Consulter les informations spécifiques au modèle sur l’étiquette
du boîtier de l’appareil
Tension d’entrée .............................................. 100-240 volts CA
Fréquence d’entrée .......................................................50/60Hz
Tension de sortie .....................................................12 volts CC
Température de fonctionnement .............. -15 à 35 °C (-5 à 95 °F)
Protection IP ................................. IP20, endroits secs seulement
■
Normes de sécurité : UL Std. 1310, certifié selon les normes
CAN/CSA C22.2 Nº 223-M91
■
Entrée CA de classe II (raccordement bifilaire, ne nécessite pas de
mise à la terre)
■
Conforme à la section 15 des normes FCC
Garantie limitée de 3 ans. Ce produit est uniquement pour un usage
dans des endroits secs. Une mauvaise installation de cette source
d’alimentation ou une utilisation à des fins autres que celles pour
lesquelles elle a été conçue annulera la garantie. Des questions?
Faites parvenir un courriel à [email protected].
© 2016-20 Armacost Lighting. Tous droits réservés.
200108
Entrée :
120V CA

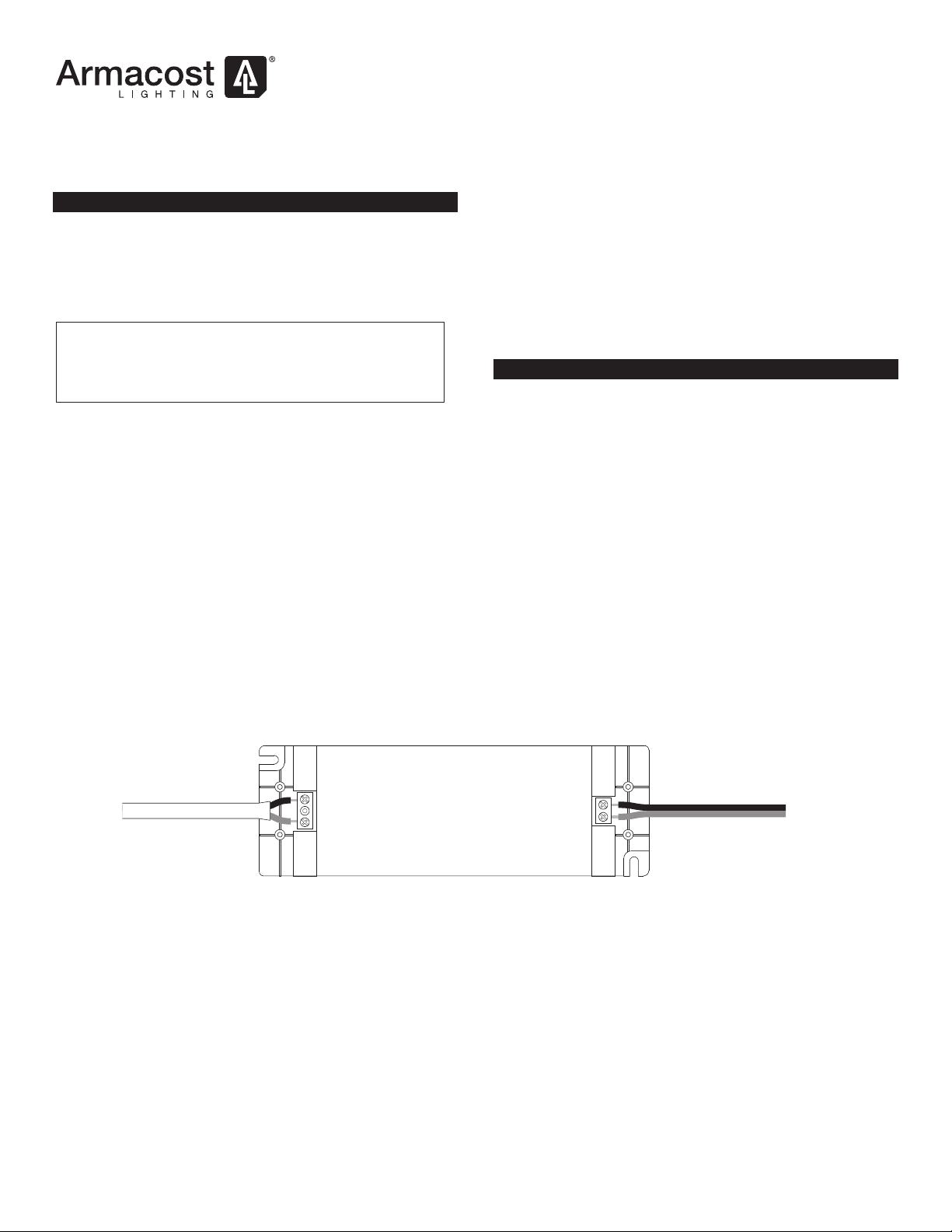

Unité montrée
avec les embouts
enlevés
sur votre source d’alimentation
IMPORTANT:
Respectez les indications
de polarité imprimées
Comprendre la chute de tension
La chute de tension est un phénomène naturel dans les systèmes
d’éclairage à basse tension. Elle se définit par la chute de tension
graduelle qui se produit le long des câbles d’alimentation 12V raccordés
à l’éclairage et elle varie selon le type et la taille de l’installation. La
chute de tension dépend de la longueur du câble, de son diamètre et de
l’énergie, ou puissance totale, utilisée par l’éclairage.
Une chute de tension devient non désirée seulement si vous
remarquez que la luminosité d’une zone d’éclairage est
considérablement différente de celle d’une autre zone. Avec les
bandes d’éclairage DEL, une chute de tension se produit aussi le
long des bandes les plus longues. Une approche pratique consiste à
tester votre éclairage avant son installation finale.
Si la chute de tension semble problématique, vous pouvez raccourcir
les câbles d’alimentation 12V ou utiliser un câble plus épais (plus
Sortie :
12 volts CD
(Noir)
–
+
(Rouge)
VERS
ÉCLAIRAGE
DEL
petit calibre AWG). Vous pouvez également raccourcir la longueur de
la bande d’éclairage DEL, ou considérer l’utilisation d’une seconde
source d’alimentation séparée.
La couleur et la luminosité de la lumière DEL sont meilleures lorsque
les câbles d’alimentation 12V de la source d’alimentation délivrent
une tension aussi proche que possible de 12V à l’éclairage DEL.
Chute de tension excessive = baisse de la luminosité et de l’exactitude
des couleurs
Câble plus court et/ou plus épais = meilleures luminosité et exactitude des
Ruban DEL plus long = augmentation de la chute de tension
Visitez armacostlighting.com pour trouver des idées d’installation DEL, des
schémas de câblage et un outil de calcul en ligne pour la chute de tension.
