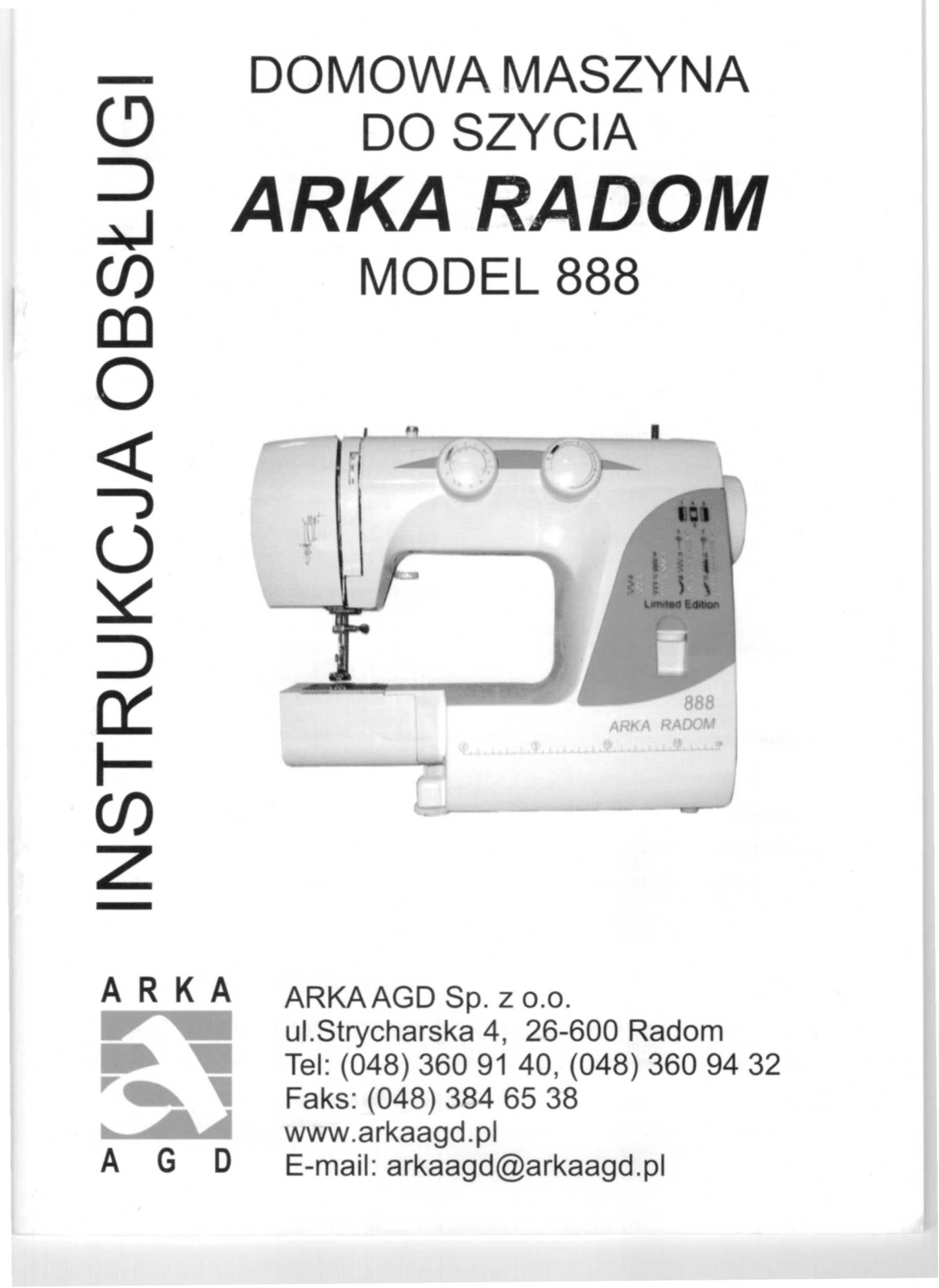

Page 1
-
DOMOWA MASZYNA
DO SZYCIA
ARKA RADOM
MODEL 888
-
ARKA
.,..,.
,...~
h
A G D
..-
.,
0""
ARKAAGO Sp. z
ul.Strycharska 4, 26-600 Radom
Tel: (048) 360 91 40, (048) 360 94 32
Faks: (048) 384 65 38
www.arkaagd.pl
E-mail: arkaagd@arkaagd.pl
0.0 .
Page 2

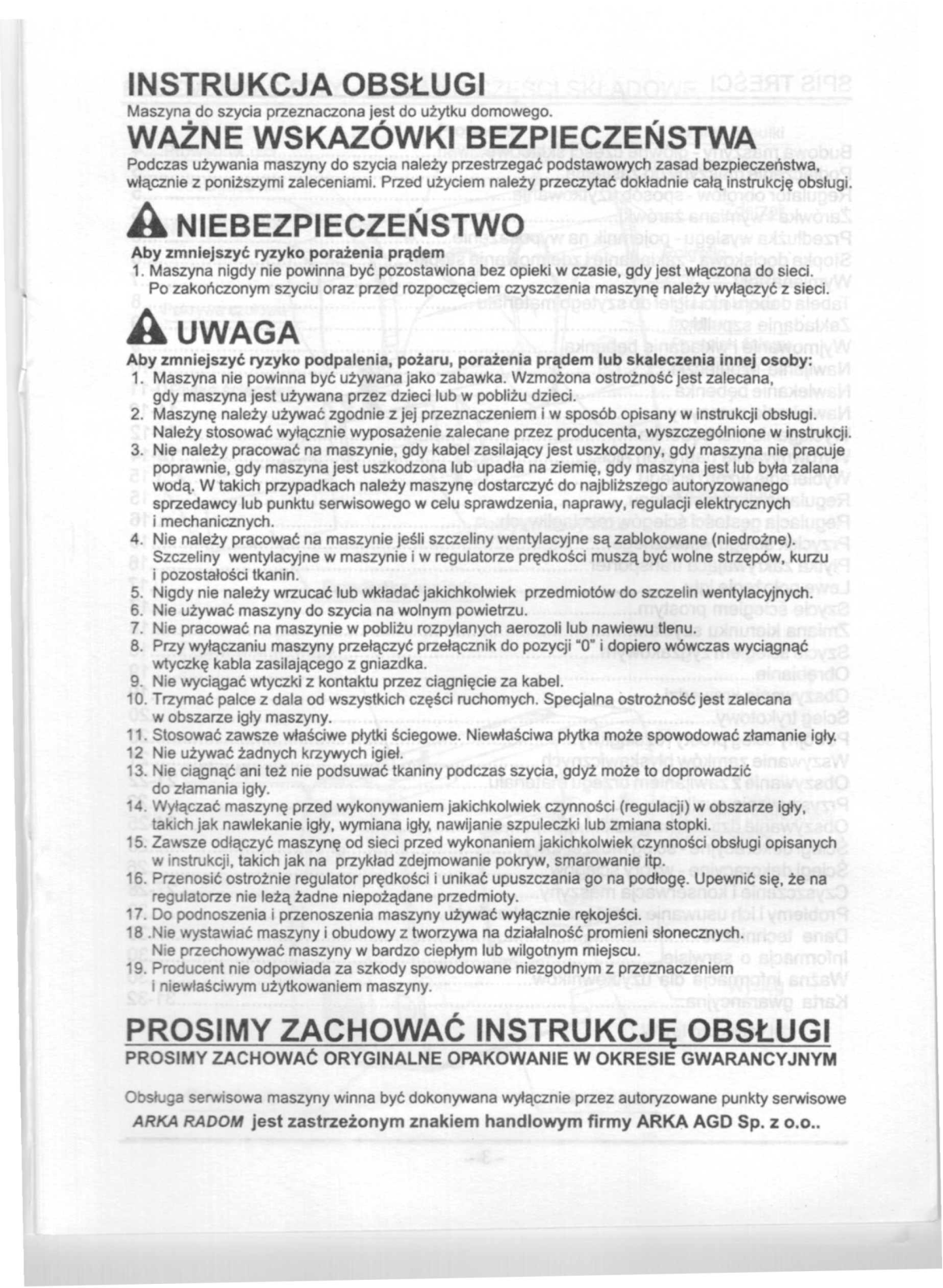

INSTRUKCJA OBSŁUGI
Maszyna do szycia przeznaczona jest do użytku domowego.
WAŻNE WSKAZÓWKI BEZPIECZEŃSTWA
Podczas używania maszyny do szycia należy przestrzegać podstawowych zasad bezpieczeństwa,
włącznie z poniższymi zaleceniami. Przed użyciem należy przeczytać dokładnie całą instrukcję obslugi.
A
NIEBEZPIECZEŃSTWO
Aby zmniejszyć ryzyko porażenia prądem
1. Maszyna nigdy nie powinna być pozostawiona bez opieki w czasie, gdy jest włączona do sieci.
Po zakończonym szyciu oraz przed rozpoczęciem czyszczenia maszynę należy wylączyć z sieci.
A
UWAGA
Aby zmniejszyć ryzyko podpalenia, pożaru, porażenia prądem lub skaleczenia innej osoby:
1. Maszyna nie powinna być używana jako zabawka. Wzmożona ostrożność jest zalecana,
gdy maszyna jest używana przez dzieci lub w pobliżu dzieci.
2. Maszynę należy używać zgodnie z jej przeznaczeniem i w sposób opisany w instrukcji obsługi.
Należy stosować wyłącznie wyposażenie zalecane przez producenta, wyszczególnione w instrukcji.
3. Nie należy pracować na maszynie, gdy kabel zasilający jest uszkodzony, gdy maszyna nie pracuje
poprawnie, gdy maszyna jest uszkodzona lub upadla na ziemię, gdy maszyna jest lub była zalana
wodą. W takich przypadkach należy maszynę dostarczyć do najbliższego autoryzowanego
sprzedawcy lub punktu serwisowego w celu sprawdzenia, naprawy, regulacji elektrycznych
i mechanicznych.
4. Nie należy pracować na maszynie jeśli szczeliny wentylacyjne są zablokowane (niedrożne).
Szczeliny wentylacyjne w maszynie i w regulatorze prędkości muszą być wolne strzępów, kurzu
i pozostałości tkanin.
5. Nigdy nie należy wrzucać lub wkladać jakichkolwiek przedmiotów do szczelin wentylacyjnych.
6. Nie używać maszyny do szycia na wolnym powietrzu.
7. Nie pracować na maszynie w pobliżu rozpylanych aerozoli lub nawiewu tlenu.
8. Przy wyłączaniu maszyny przełączyć przełącznik do pozycji ·0· i dopiero wówczas wyciągnąć
wtyczkę kabla zasilającego z gniazdka.
9. Nie wyciągać wtyczki z kontaktu przez ciągnięcie za kabel.
10. Trzymać palce z dala od wszystkich części ruchomych. Specjalna ostrożność jest zalecana
w obszarze igty maszyny.
11. Stosować zawsze właściwe płytki ściegowe. Niewłaściwa ptytka może spowodować złamanie igły.
12 Nie używać żadnych krzywych igieł.
13. Nie ciągnąć ani też nie podsuwać tkaniny podczas szycia, gdyż może to doprowadzić
do złamania igły.
14. Wyłączać maszynę przed wykonywaniem jakichkolwiek czynności (regulacji) w obszarze igły,
takich jak nawlekanie igły, wymiana igły, nawijanie szpuleczki lub zmiana stopki.
15. Zawsze odłączyć maszynę od sieci przed wykonaniem jakichkolwiek czynności obsługi opisanych
w instrukcji, takich jak na przykład zdejmowanie pokryw. smarowanie itp.
16. Przenosić ostrożnie regulator prędkości i unikać upuszczania go na podłogę. Upewnić się. że na
regulatorze nie leżą żadne niepożądane przedmioty.
17. Do podnoszenia i przenoszenia maszyny używać wyłącznie rękojeści.
18 .Nie wystawiać maszyny i obudowy z tworzywa na działalność promieni słonecznych.
Nie przechowywać maszyny w bardzo ciepłym lub wilgotnym miejscu.
19. Producent nie odpowiada za szkody spowodowane niezgodnym z przeznaczeniem
i niewlaściwym użytkowaniem maszyny.
PROSIMY ZACHOWAĆ INSTRUKCJĘ OBSŁUGI
PROSIMY ZACHOWAĆ ORYGINALNE OPAKOWANIE W OKRESIE GWARANCYJNYM
Obsługa serwisowa maszyny winna być dokonywana wyłącznie przez autoryzowane punkty serwisowe
ARKA RADOM jest zastrzeżonym znakiem handlowym firmy ARKA AGO Sp, z
0.0 ..
Page 3

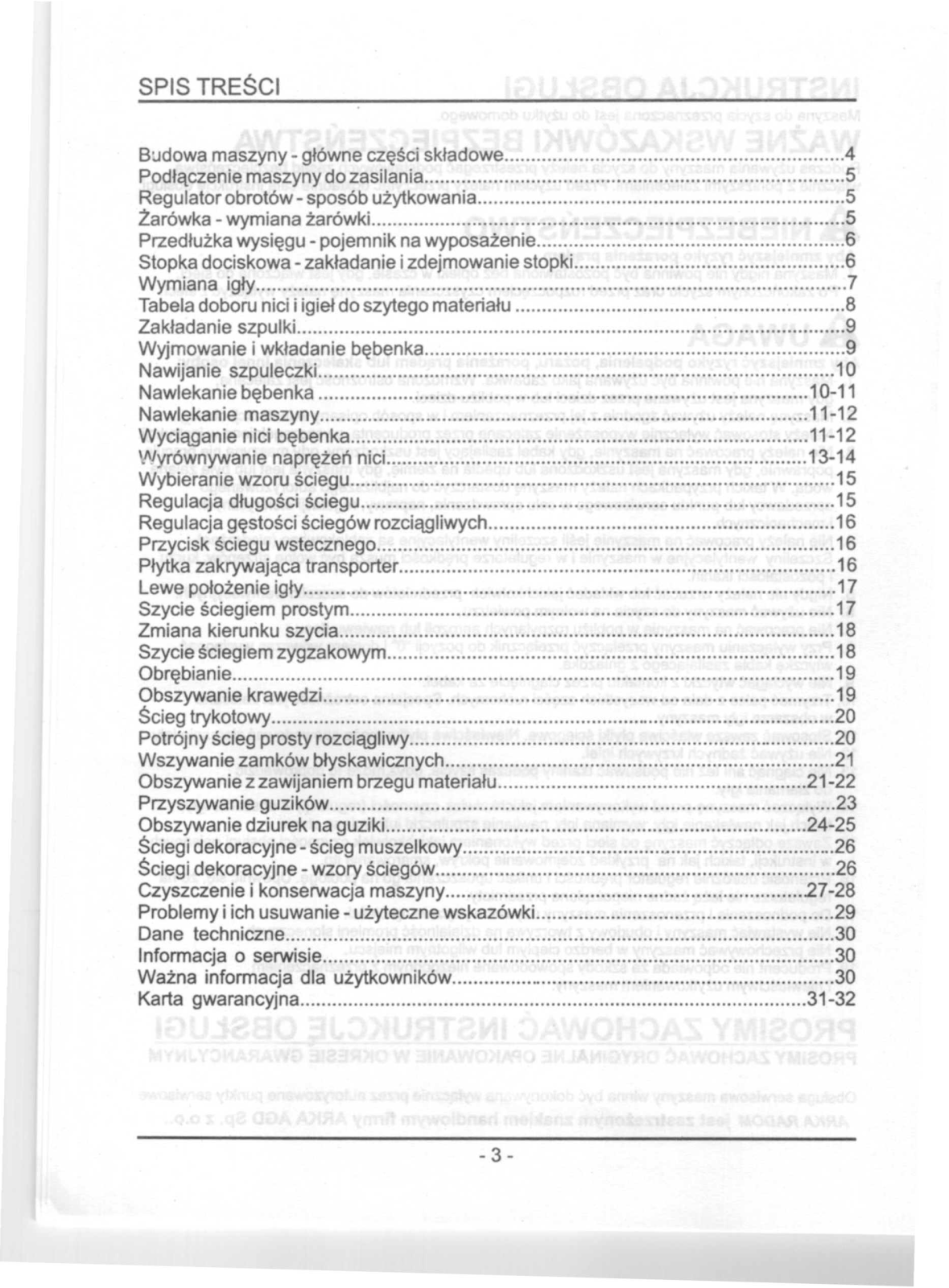

SPIS TREŚCI
B:Jdowa maszyny - główne części składowe 4
Podłączenie maszyny do zasilania 5
Regulator obrotów - sposób użytkowania 5
Żarówka - wymiana żarówki. 5
Przedłużka wysięgu - pojemnik na wyposażenie 6
Stopka dociskowa - zakładanie i zdejmowanie stopki. 6
Wymiana igły 7
Tabela doboru nici i igieł do szytego materiału 8
Zakładanie szpulki. 9
Wyjmowanie i wkładanie bębenka 9
Nawijanie szpuleczki. 10
Nawlekanie bębenka 10-11

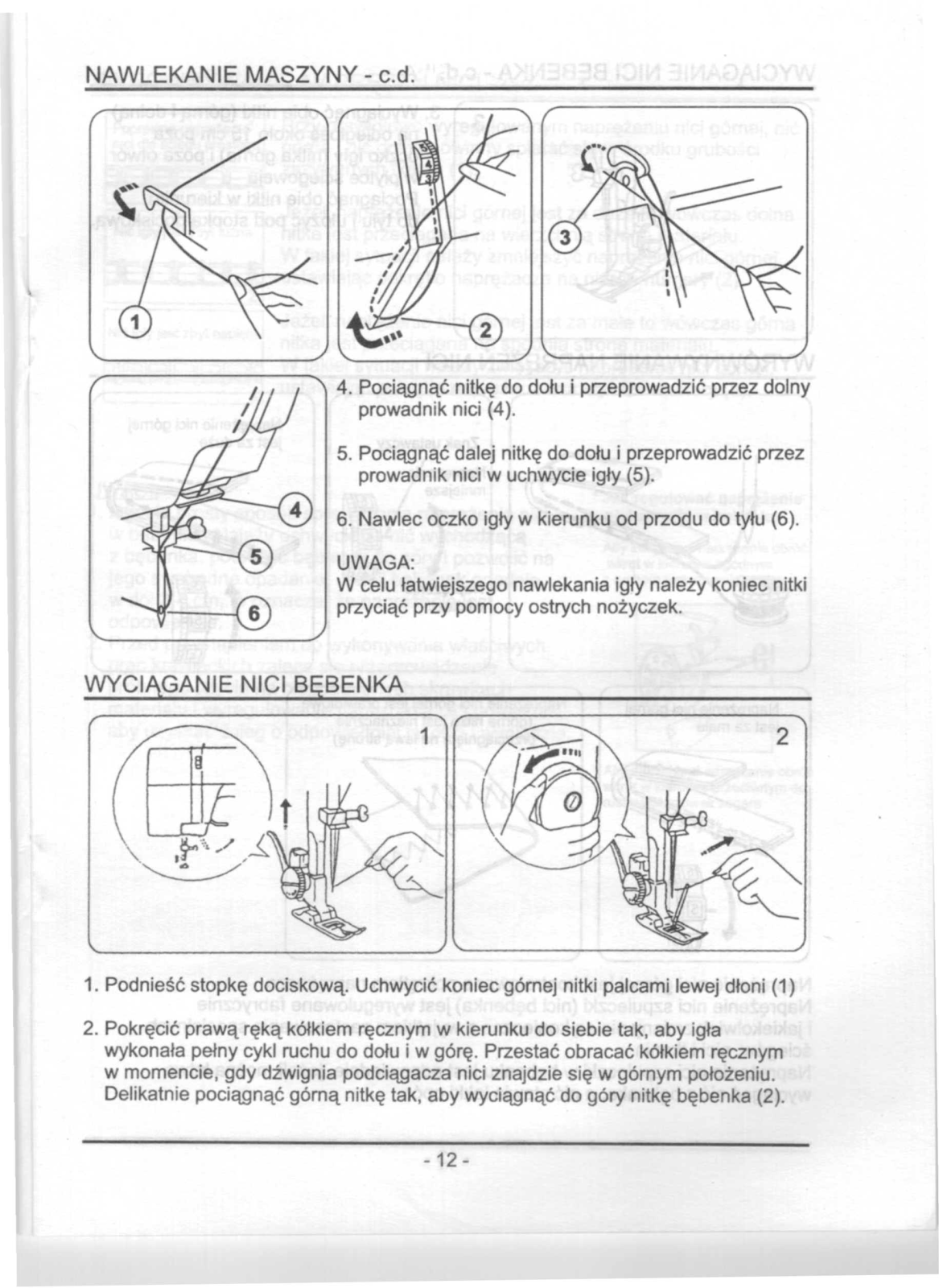

Nawlekanie maszyny 11-12
Wyciąganie nici bębenka 11-12

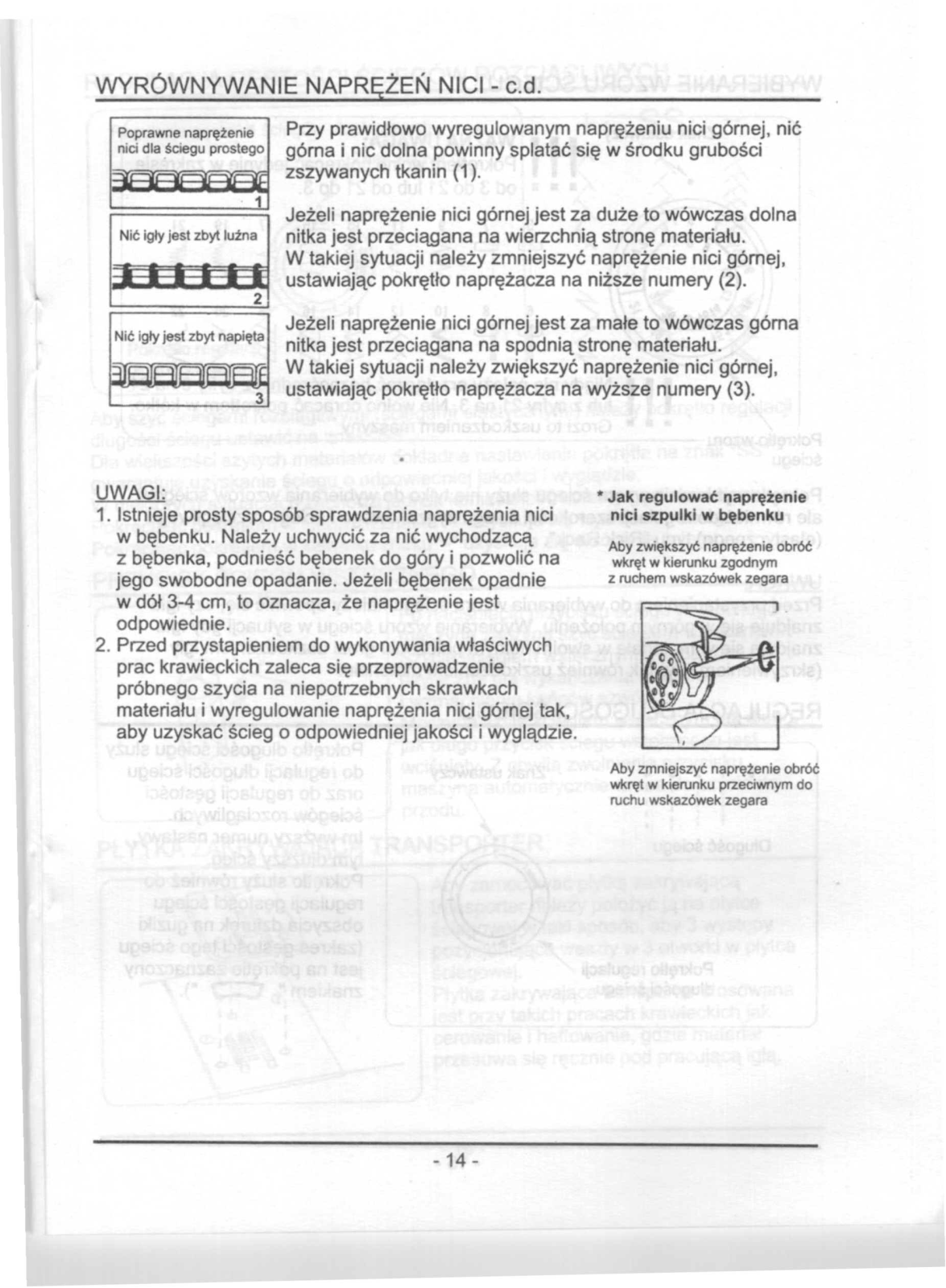

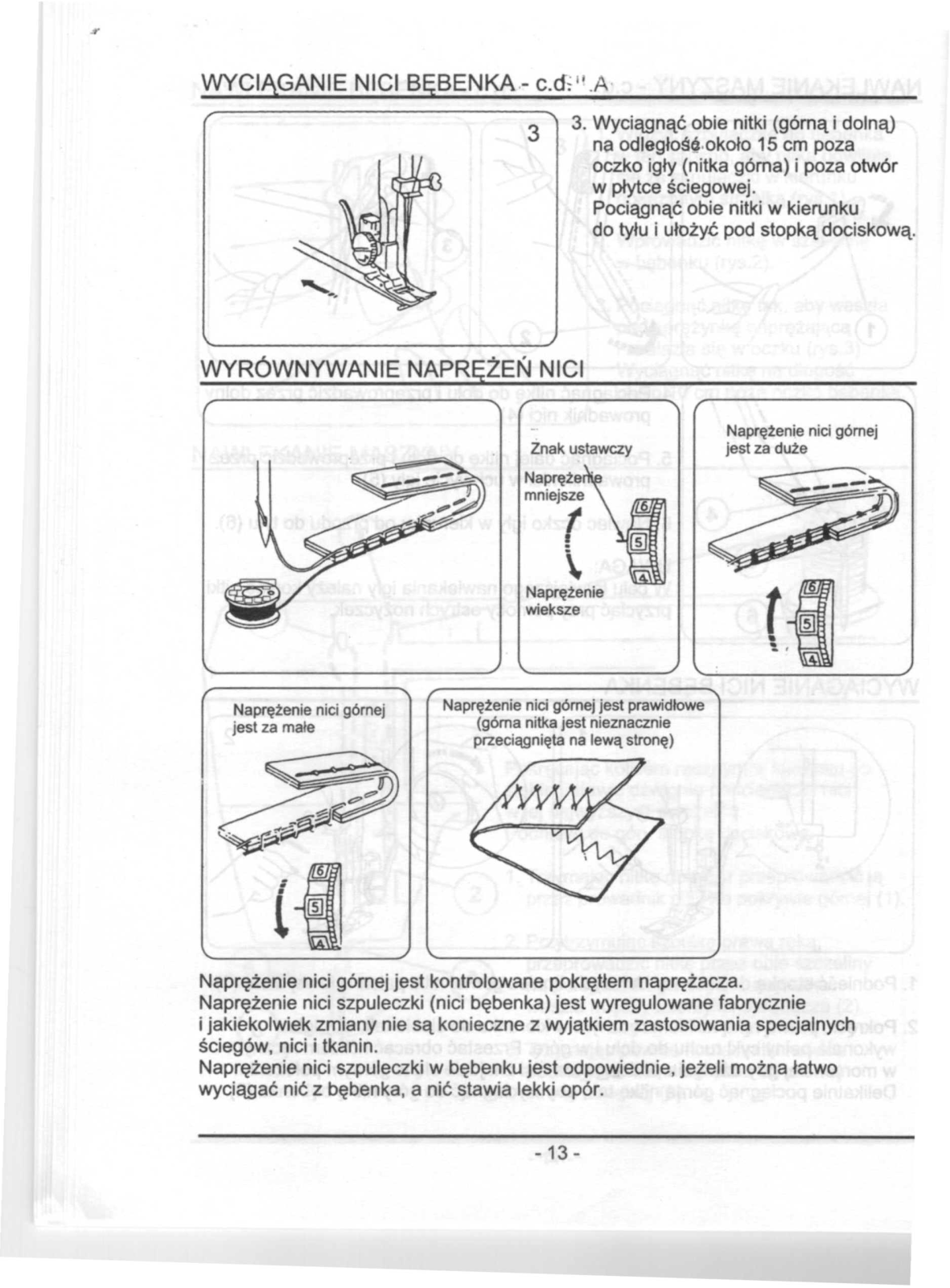

Wyrównywanie naprężeń nici. 13-14

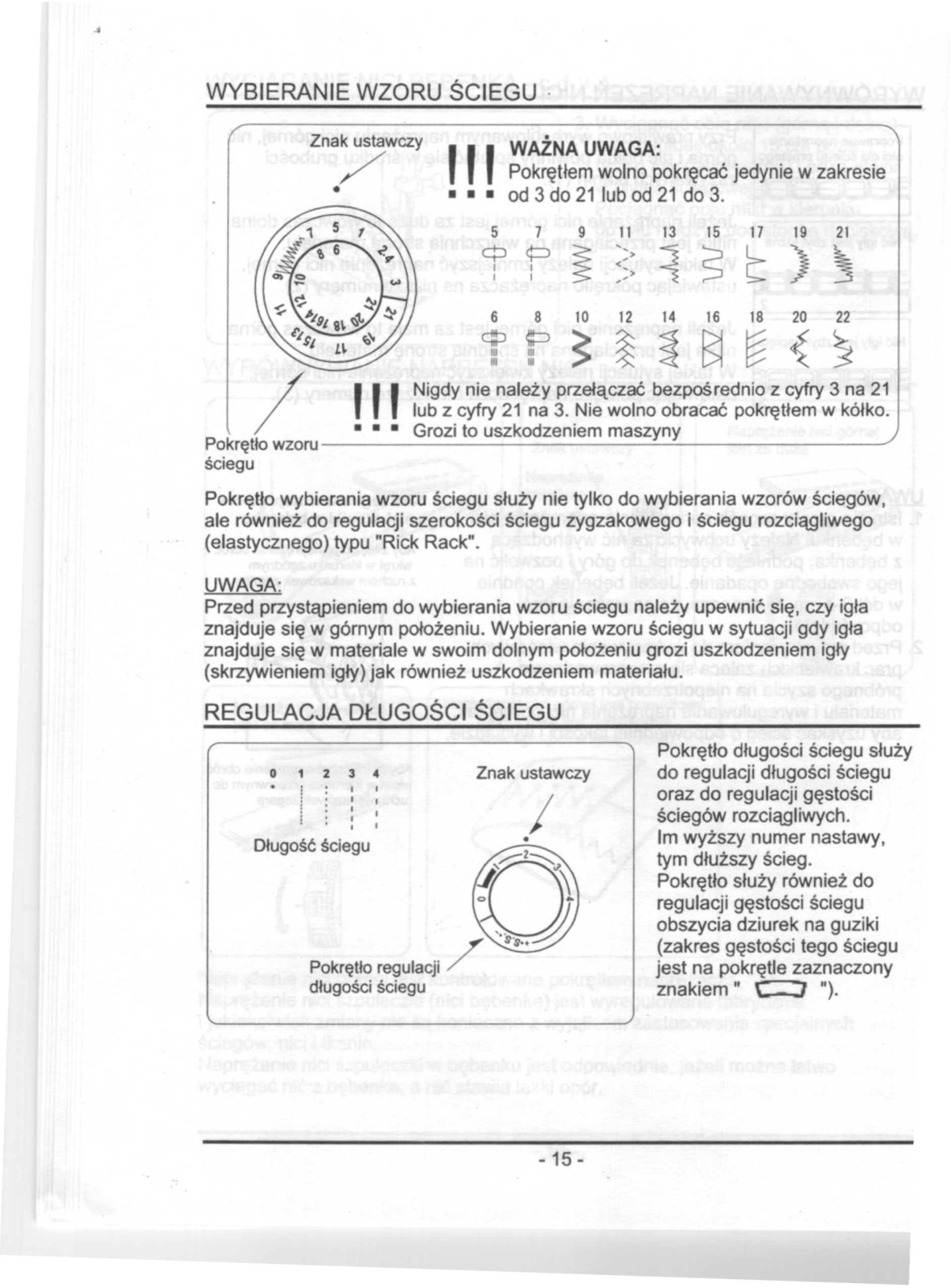

Wybieranie wzoru ściegu 15
Regulacja długości ściegu 15

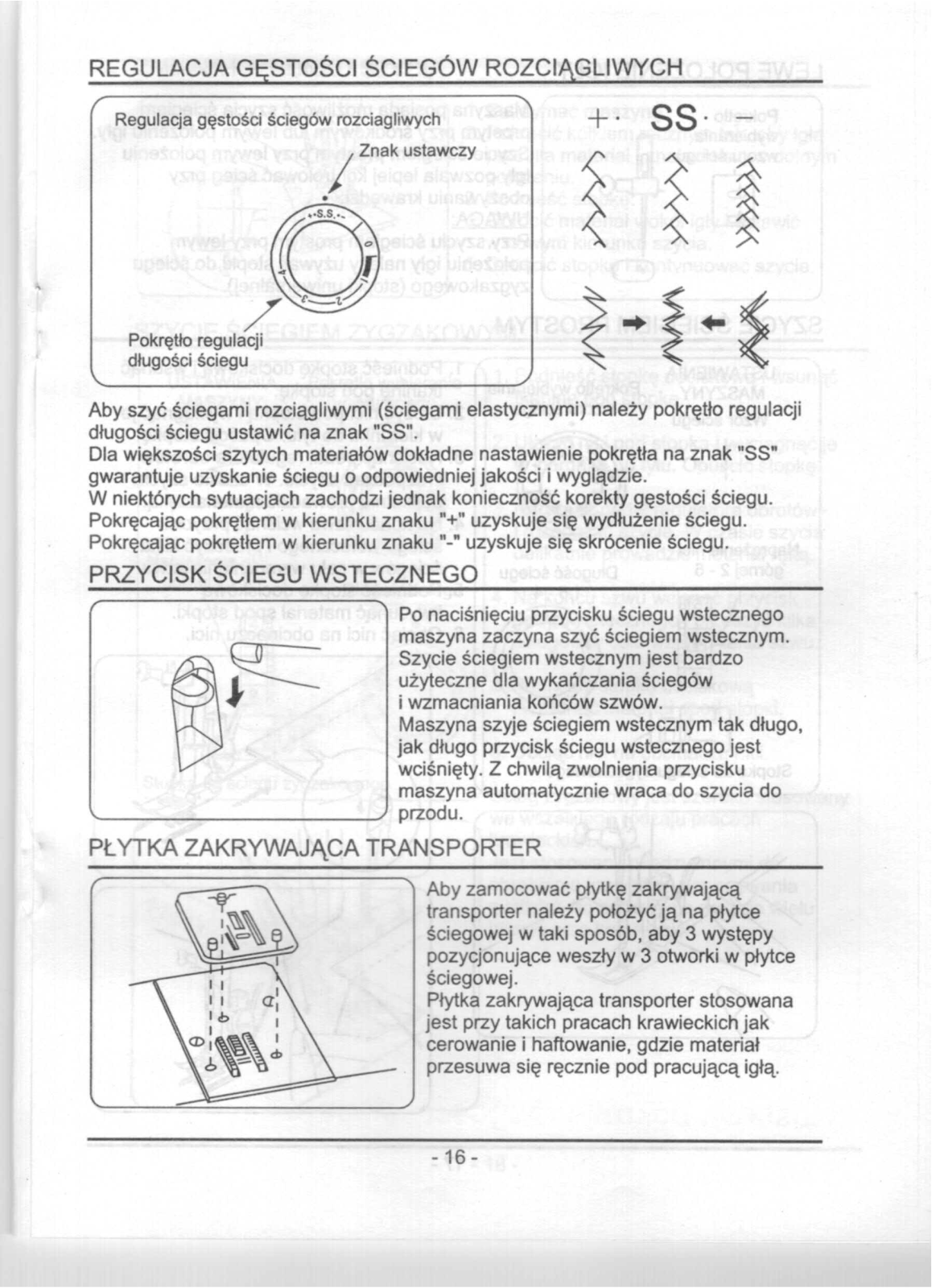

Regulacja gęstości ściegów rozciągliwych 16
Przycisk ściegu wstecznego 16
Płytka zakrywająca transporter 16

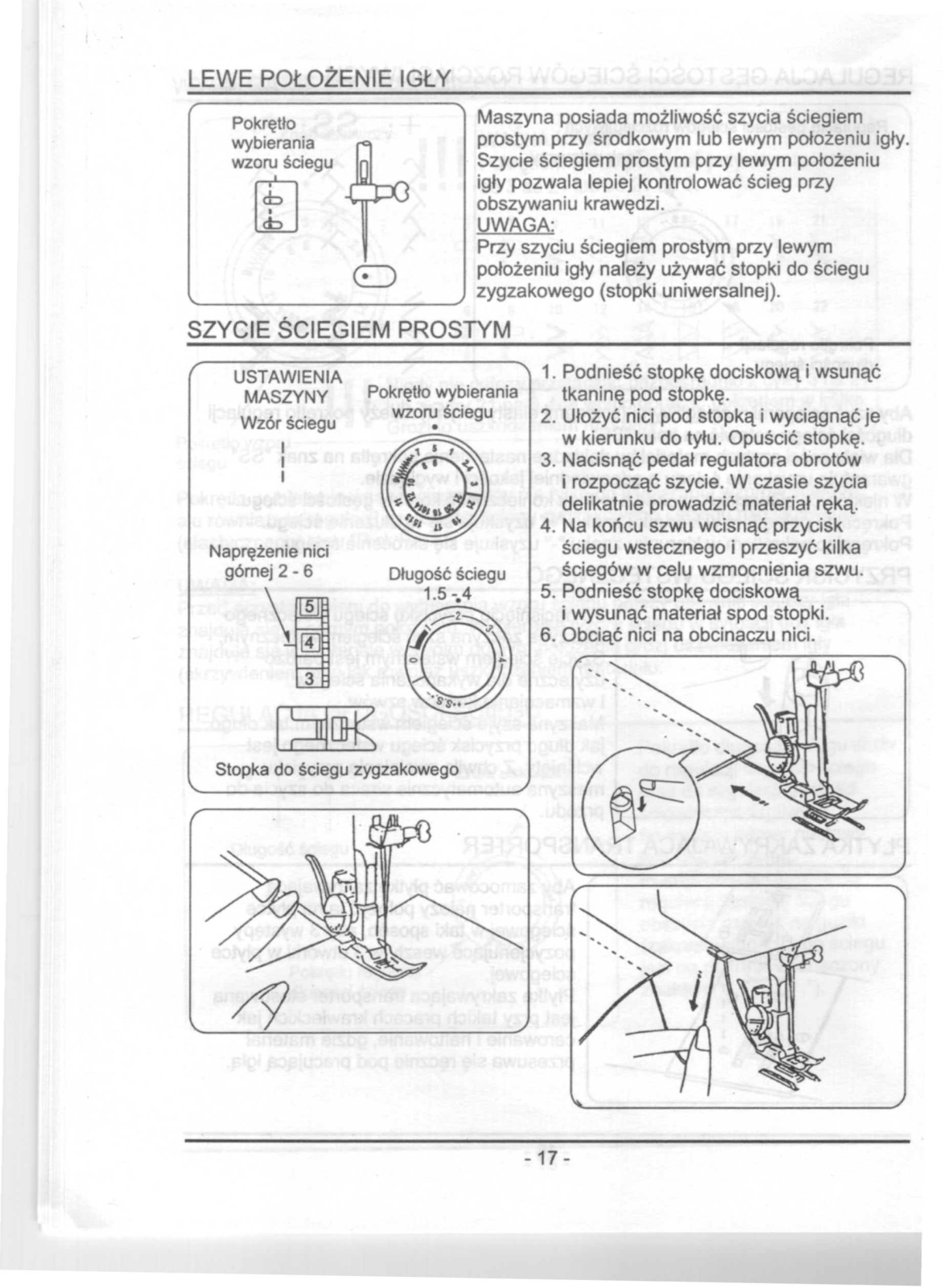

Lewe położenie igły 17
Szycie ściegiem prostym 17

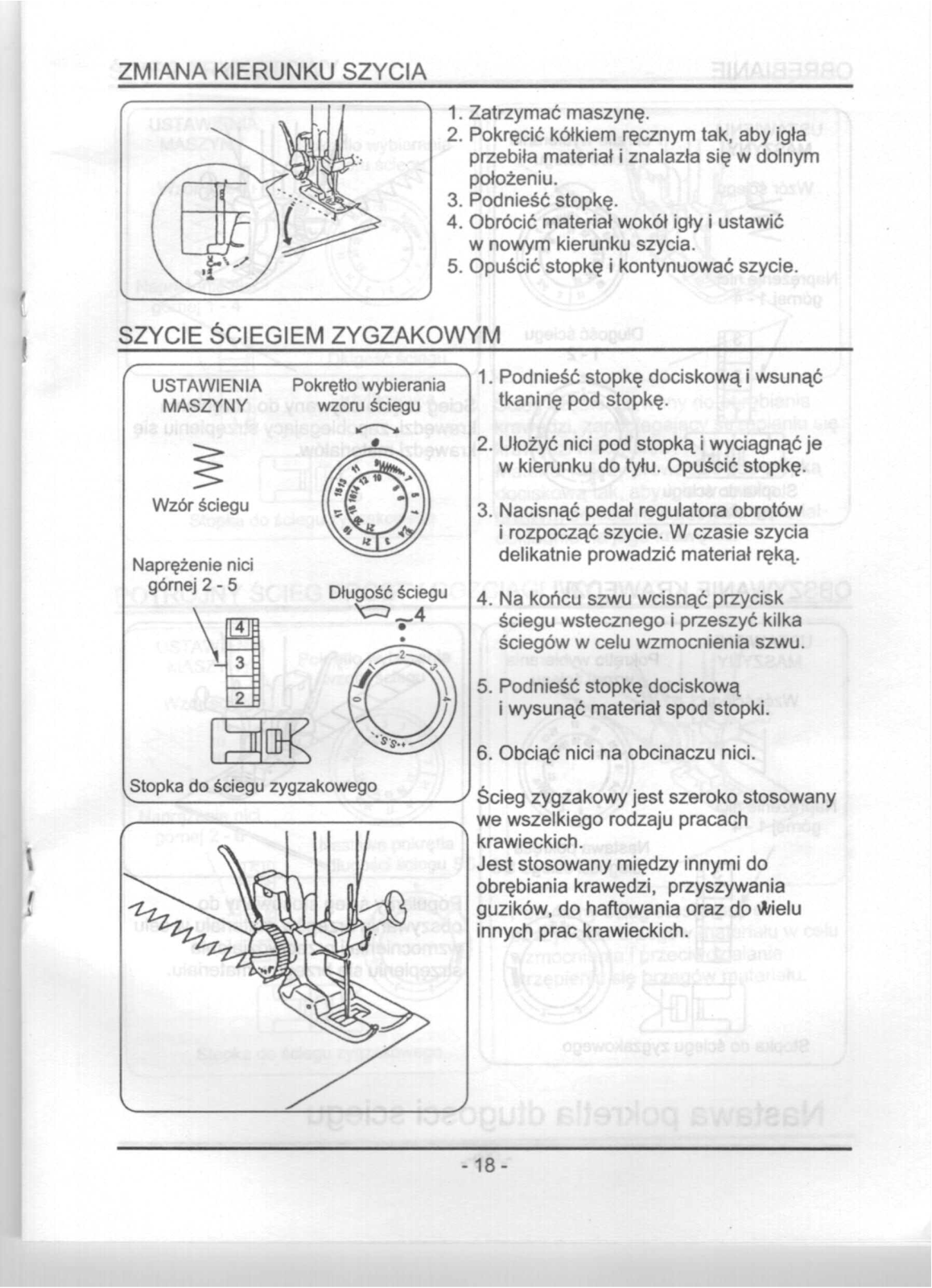

Zmiana kierunku szycia 18
Szycie ściegiem zygzakowym 18

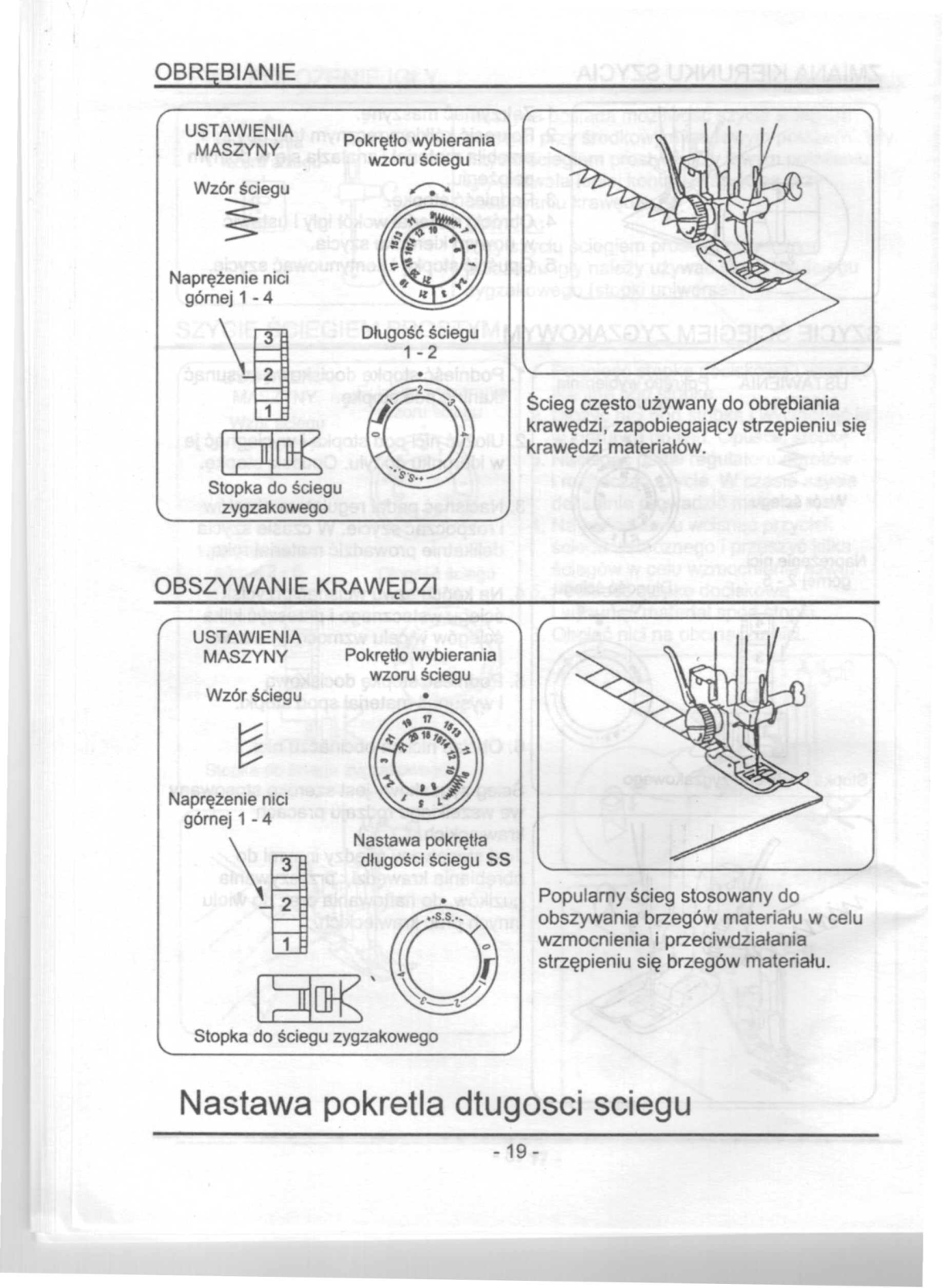

Obrębianie 19
Obszywanie krawędzi. 19

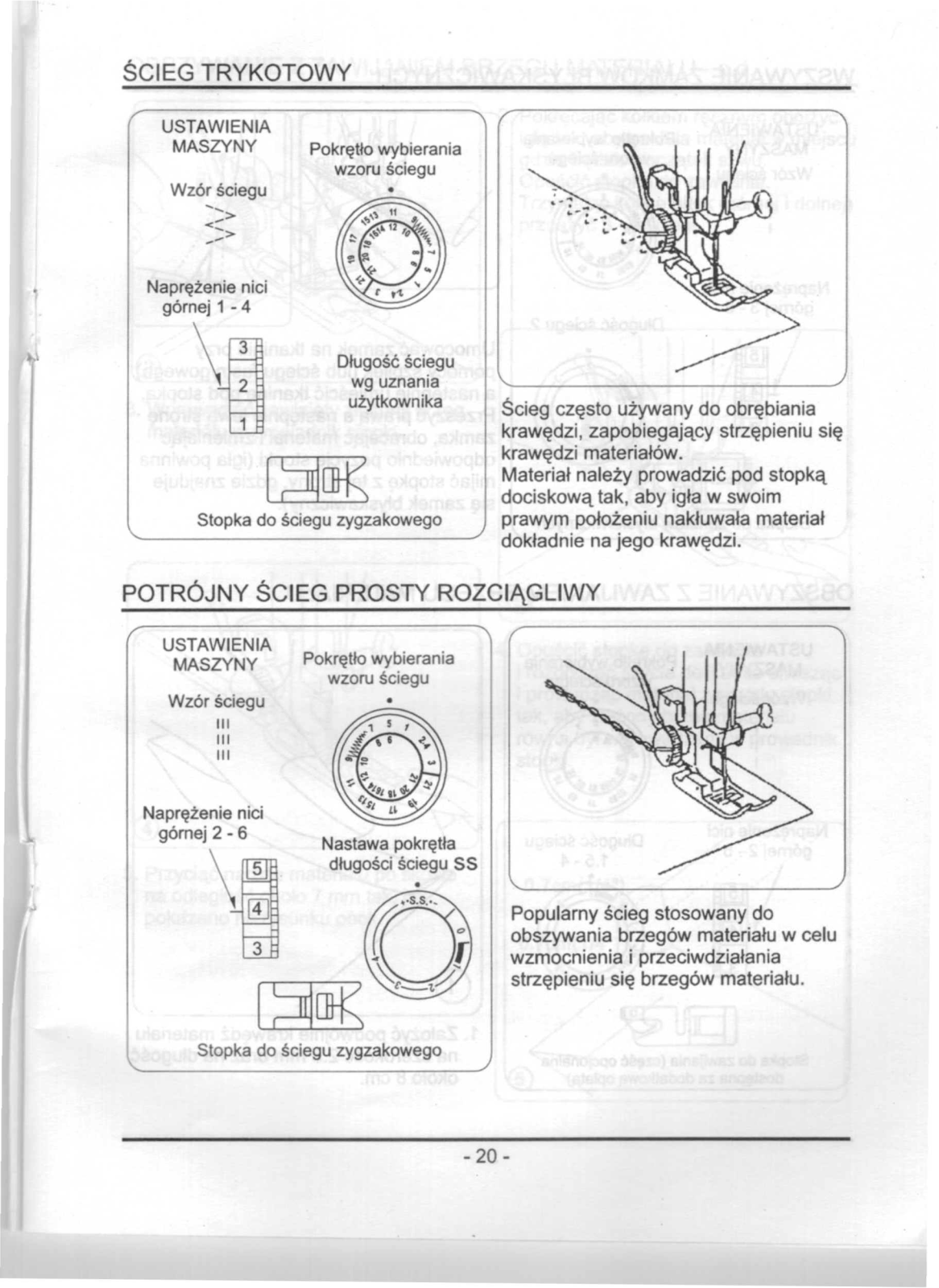

Ścieg trykotowy 20
Potrójny ścieg prosty rozciągliwy 20

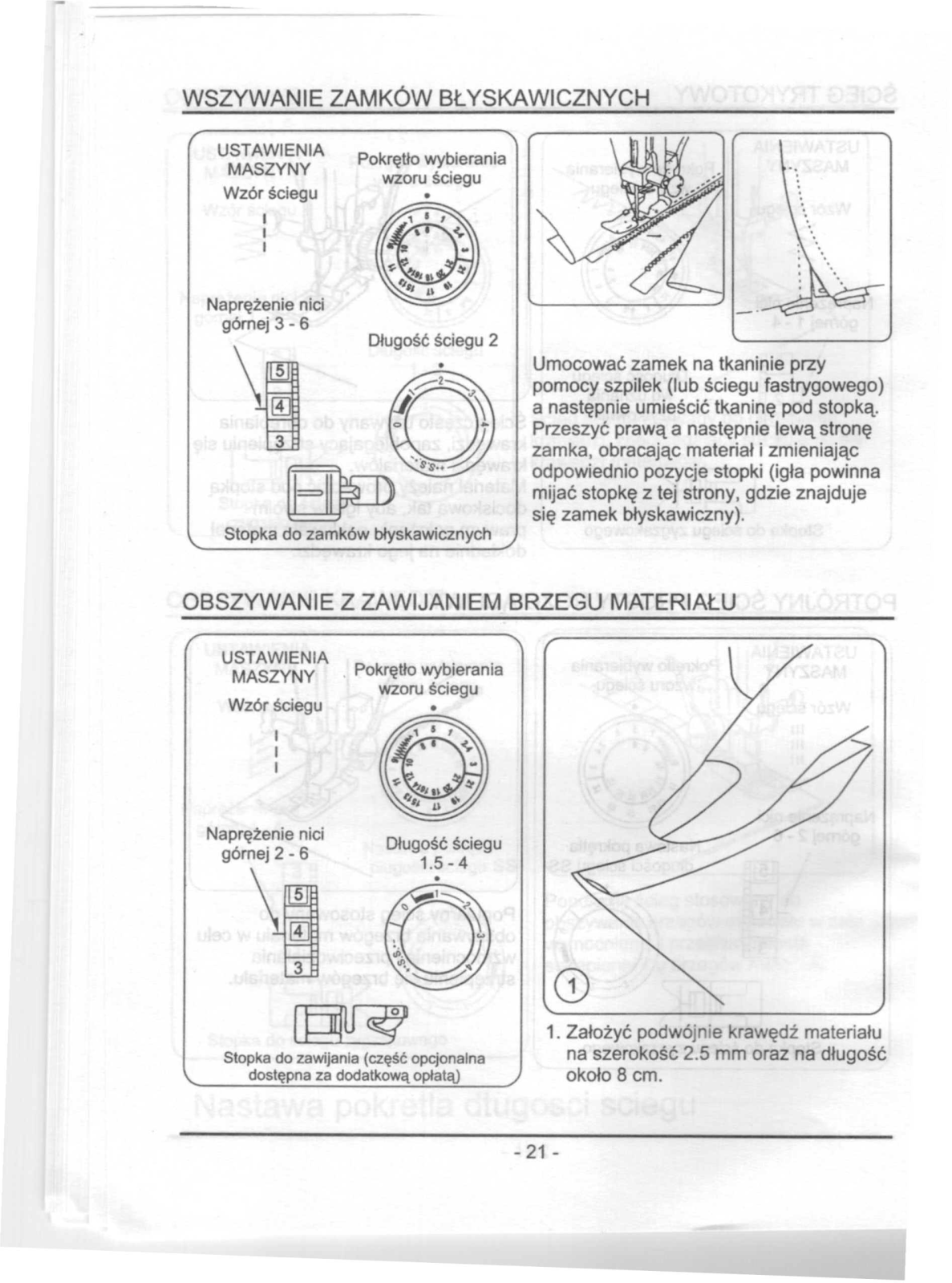

Wszywanie zamków błyskawicznych 21

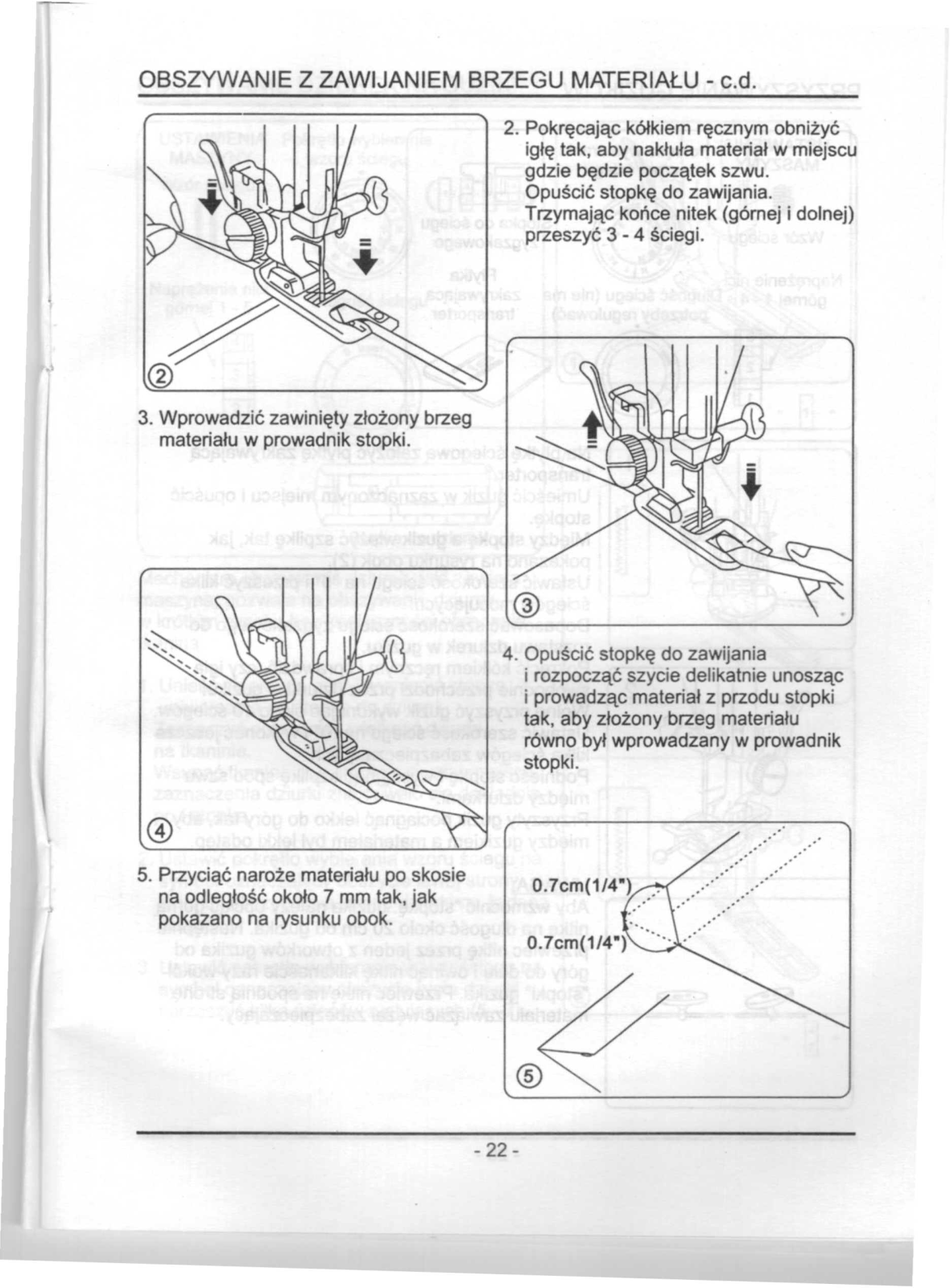

Obszywanie z zawijaniem brzegu materiału 21-22

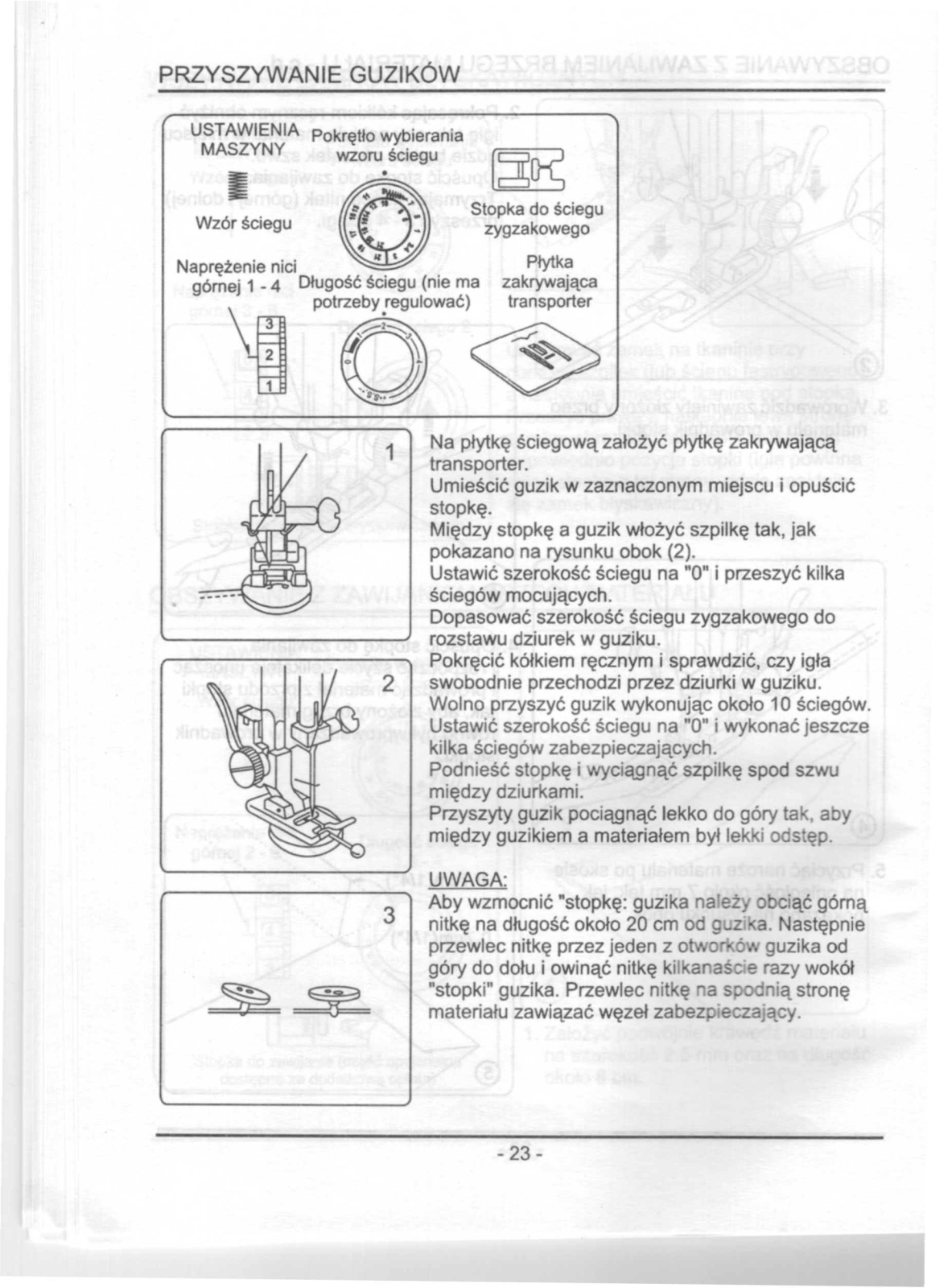

Przyszywanie guzików 23

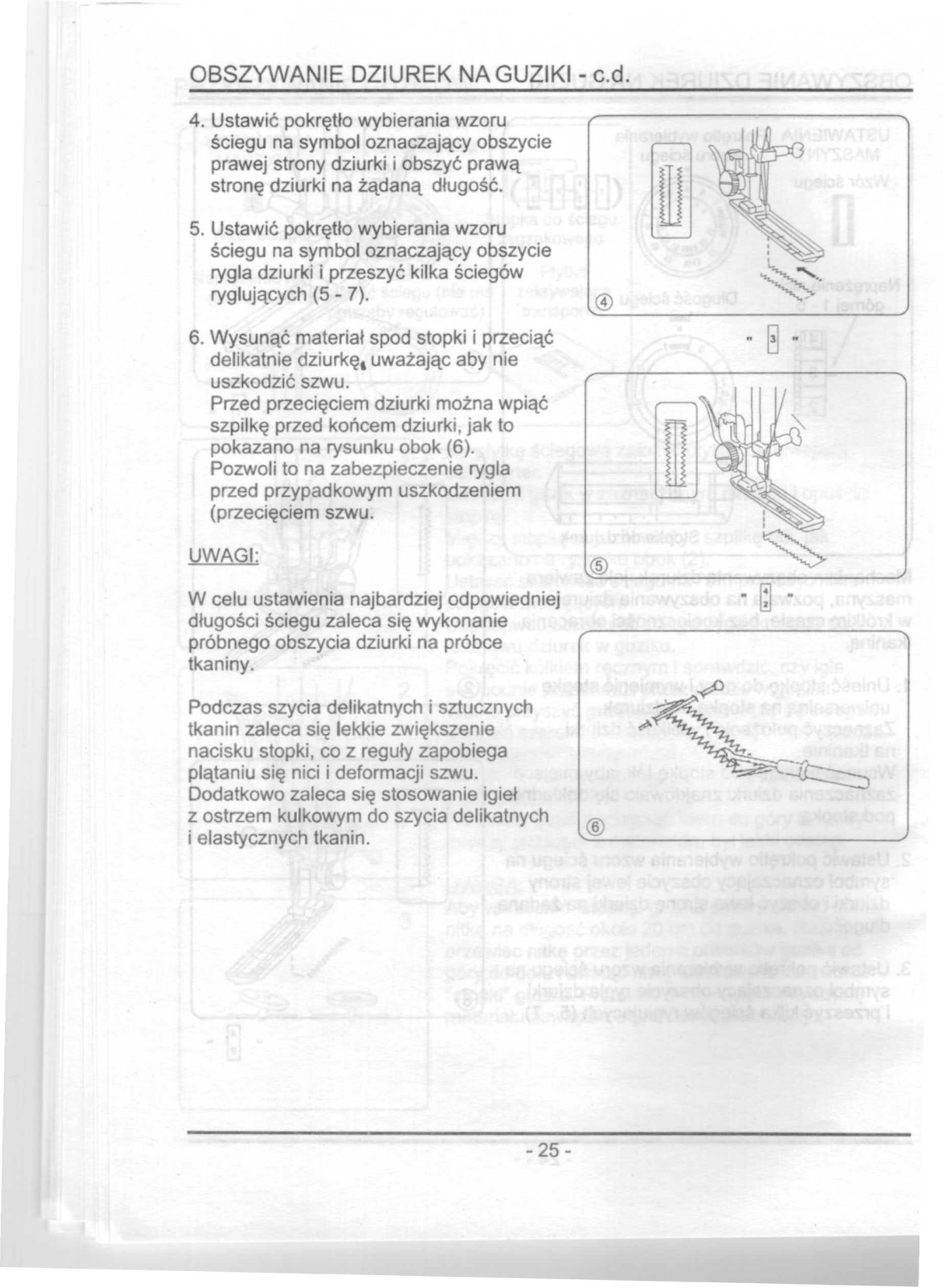

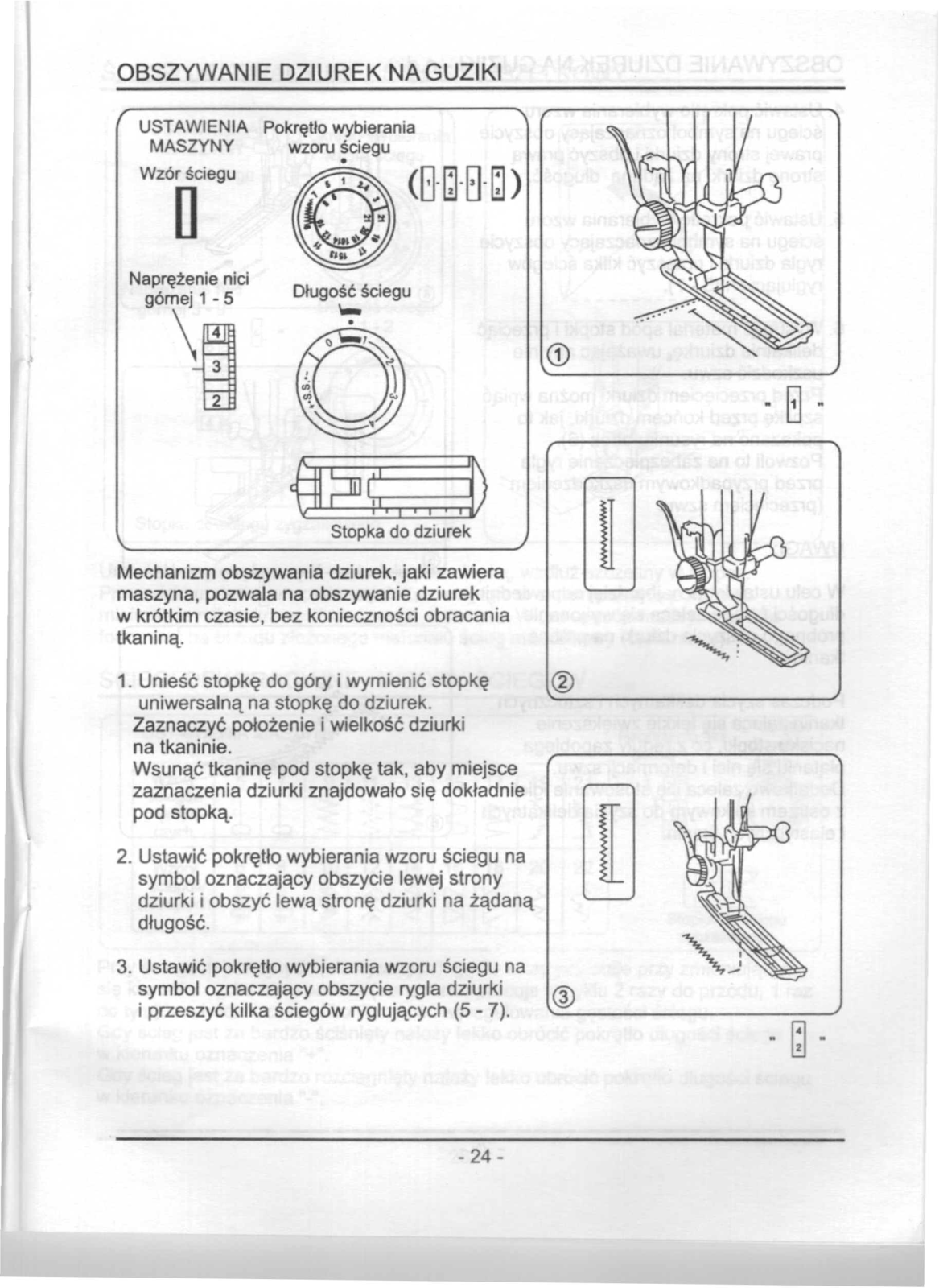

Obszywanie dziurek na guziki. 24-25

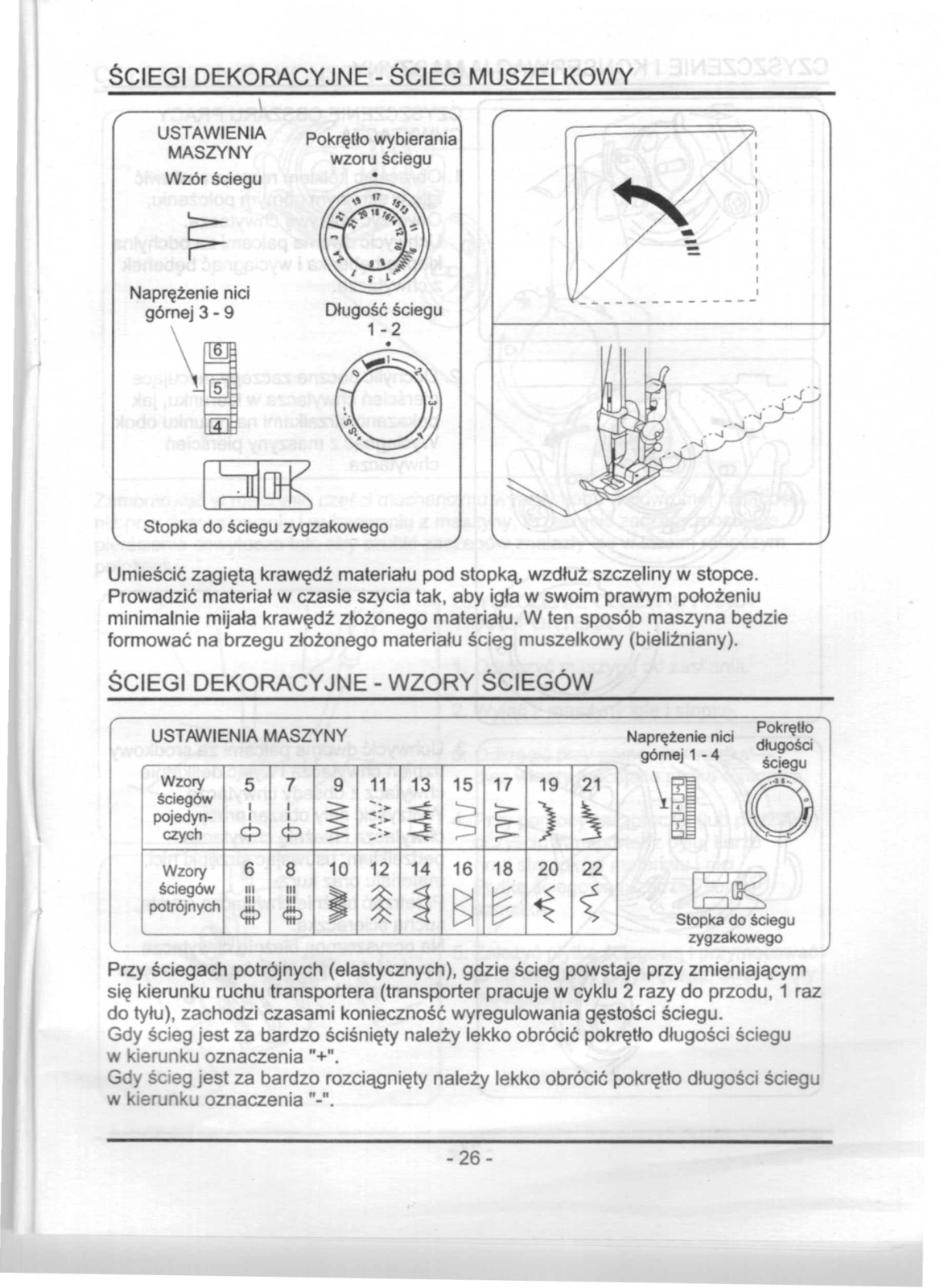

Ściegi dekoracyjne -ścieg muszelkowy , 26
Ściegi dekoracyjne - wzory ściegów 26

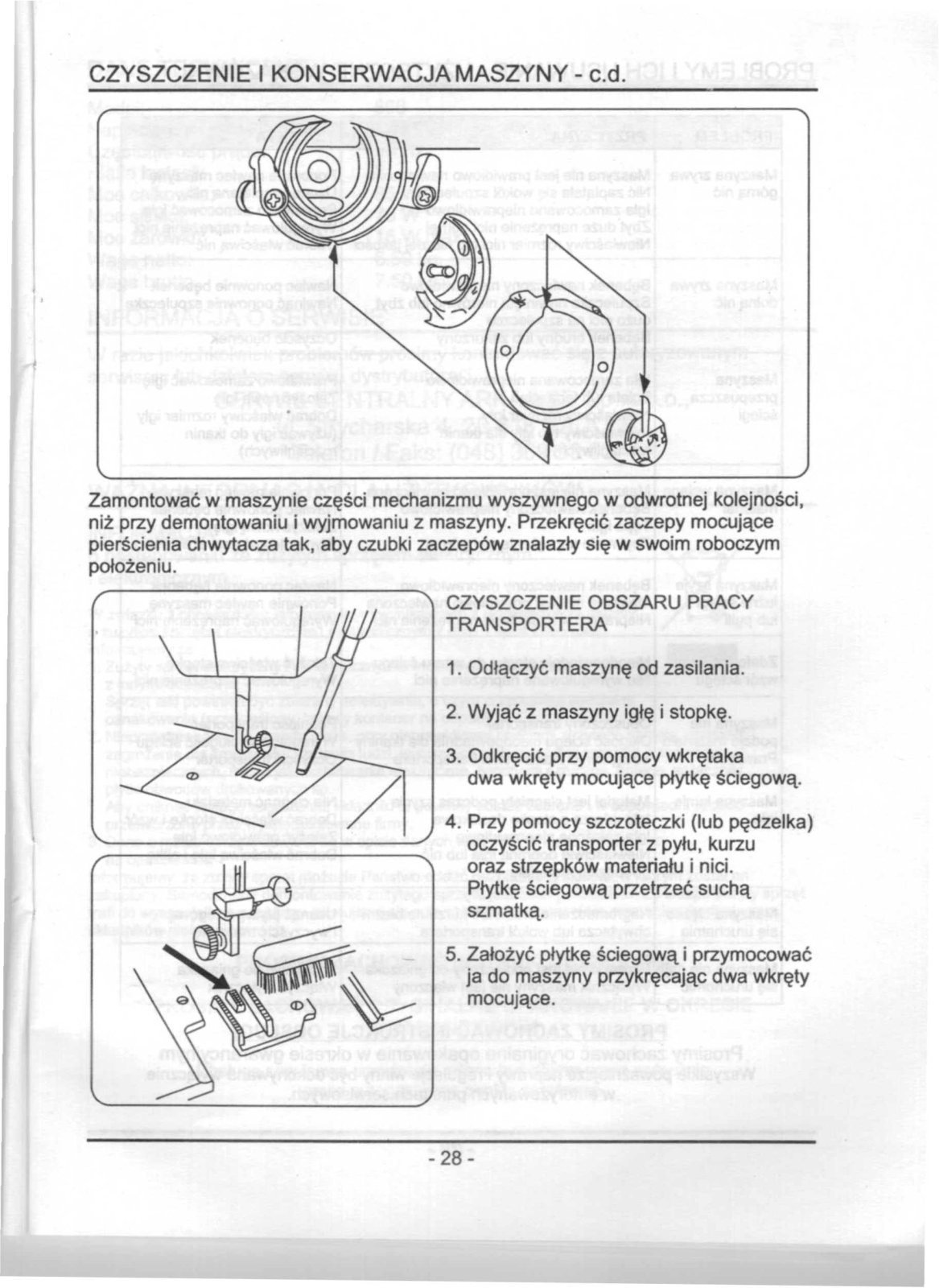

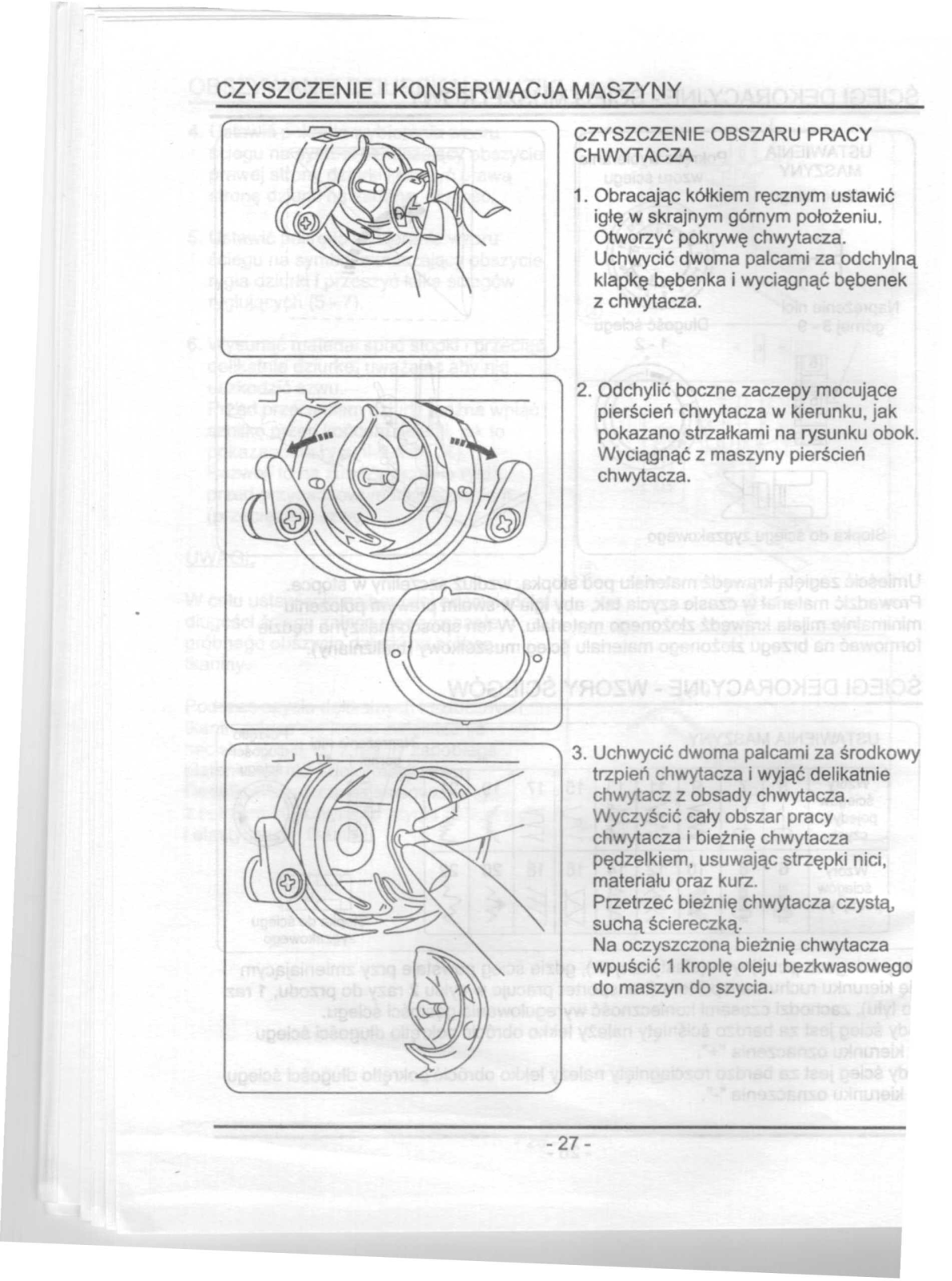

Czyszczenie i konserwacja maszyny 27-28

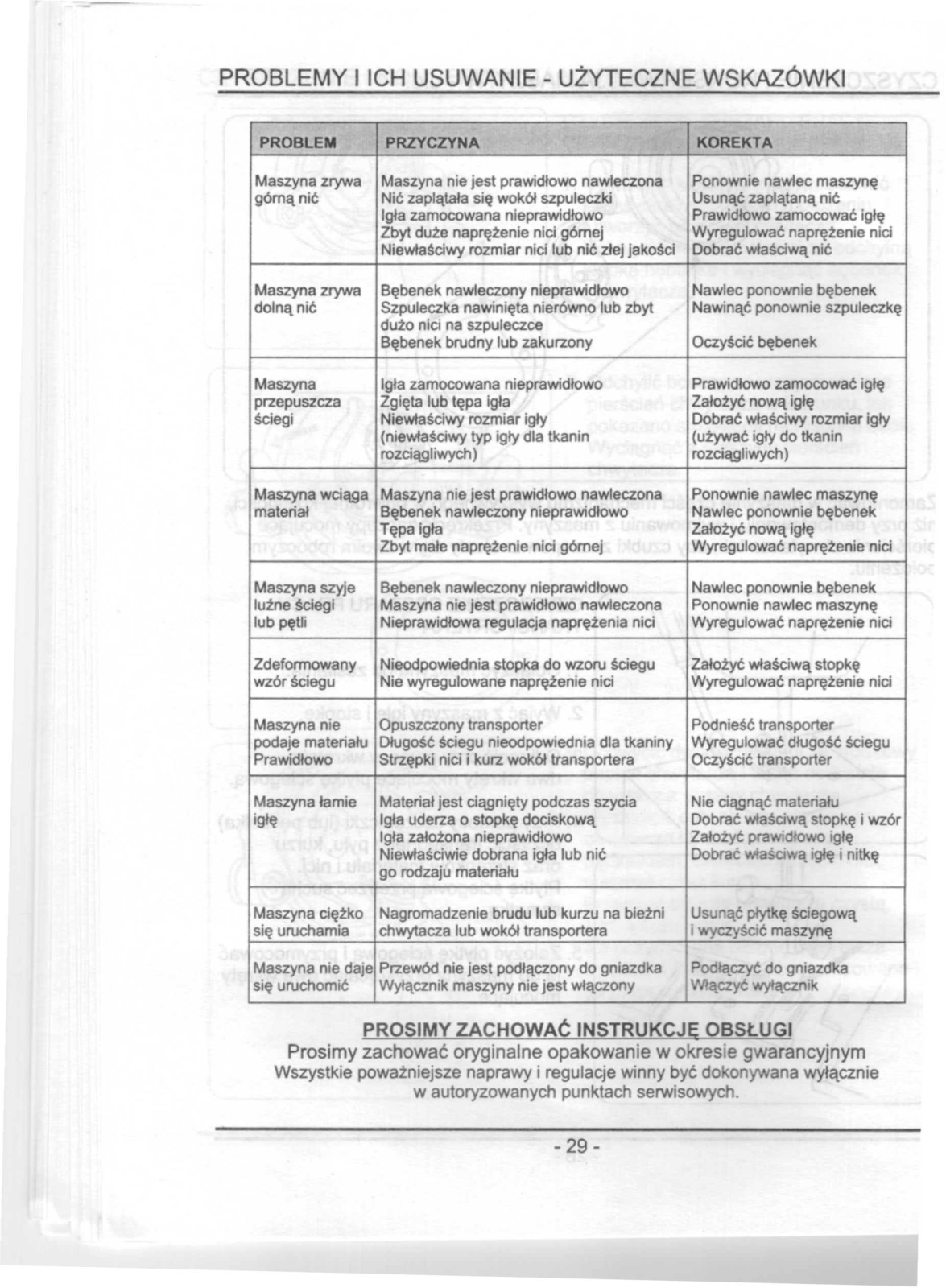

Problemy i ich usuwanie - użyteczne wskaz6wki. 29

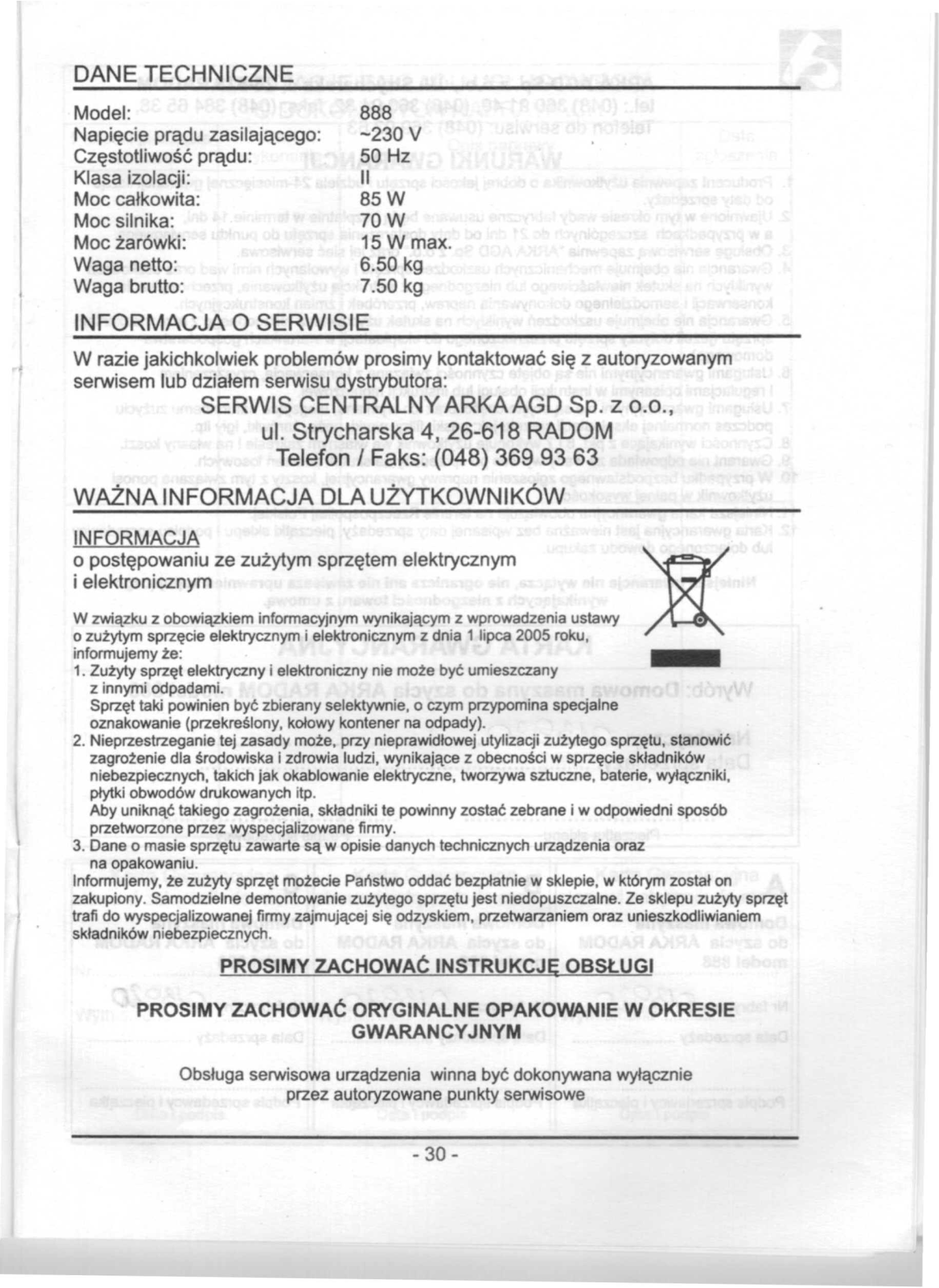

Dane techniczne 30
Informacja o serwisie 30
Ważna informacja dla użytkowników 30
Karta gwarancyjna 31-32
- 3 -
Page 4

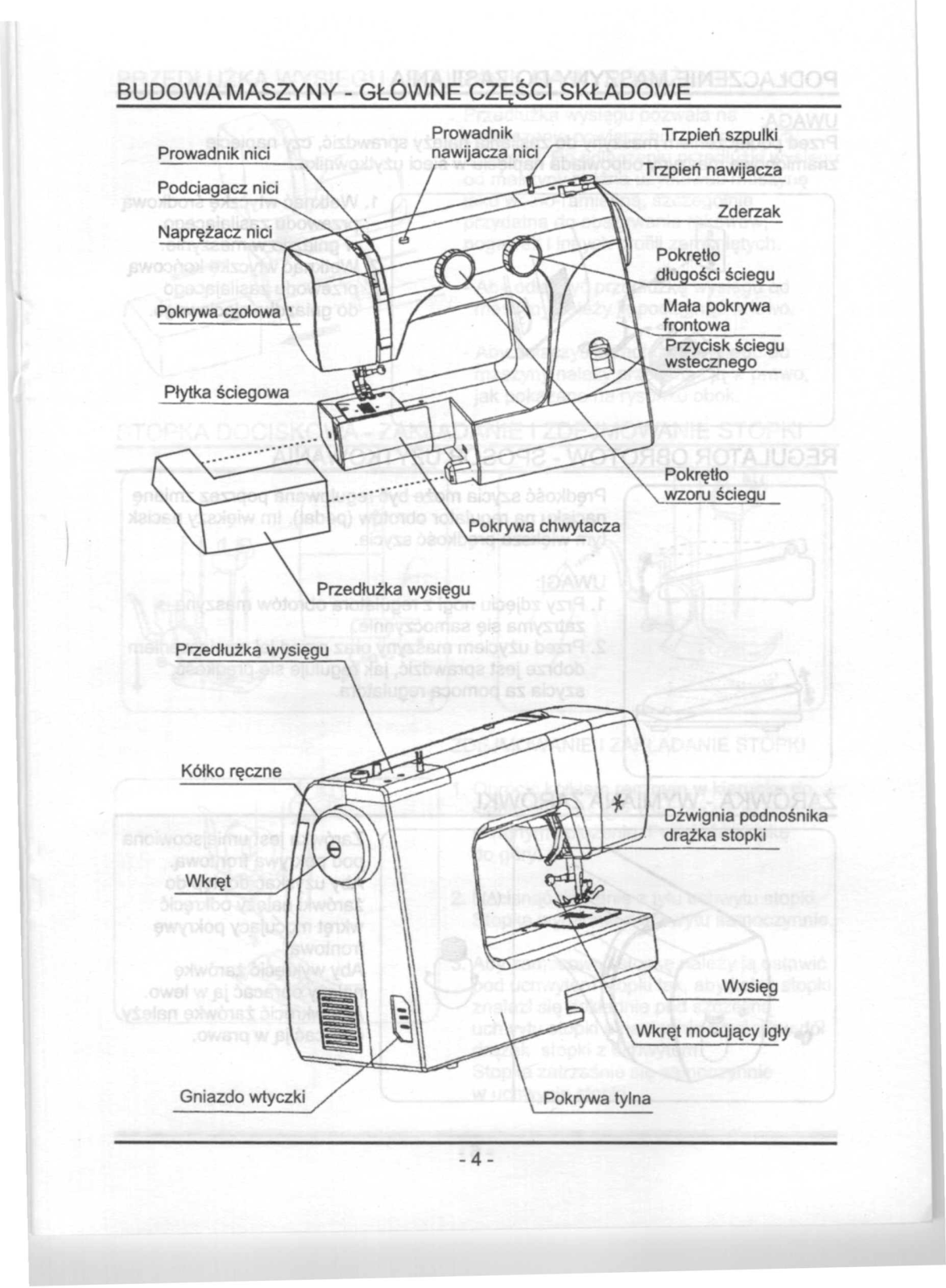

BUDOWA MASZYNY - GŁÓWNE CZĘŚCI SKŁADOWE
Prowadnik nici
Prowadnik
Podciagacz nici
Naprężacz nici
Trzpień szpulki
Trzpień nawi"acza
Zderzak
P
Pokrętło
wzoru ście u
)
.
Przedłużka wysięgu
Przedłużka wysięgu
Pokrywa chwytacza
Kółko ręczne
Wkręt
Gniazdo wtyczki
Dźwignia podnośnika
drążka stopki
Wysięg
Wkręt mocujący igły
Pokrywa tylna
-4-
Page 5

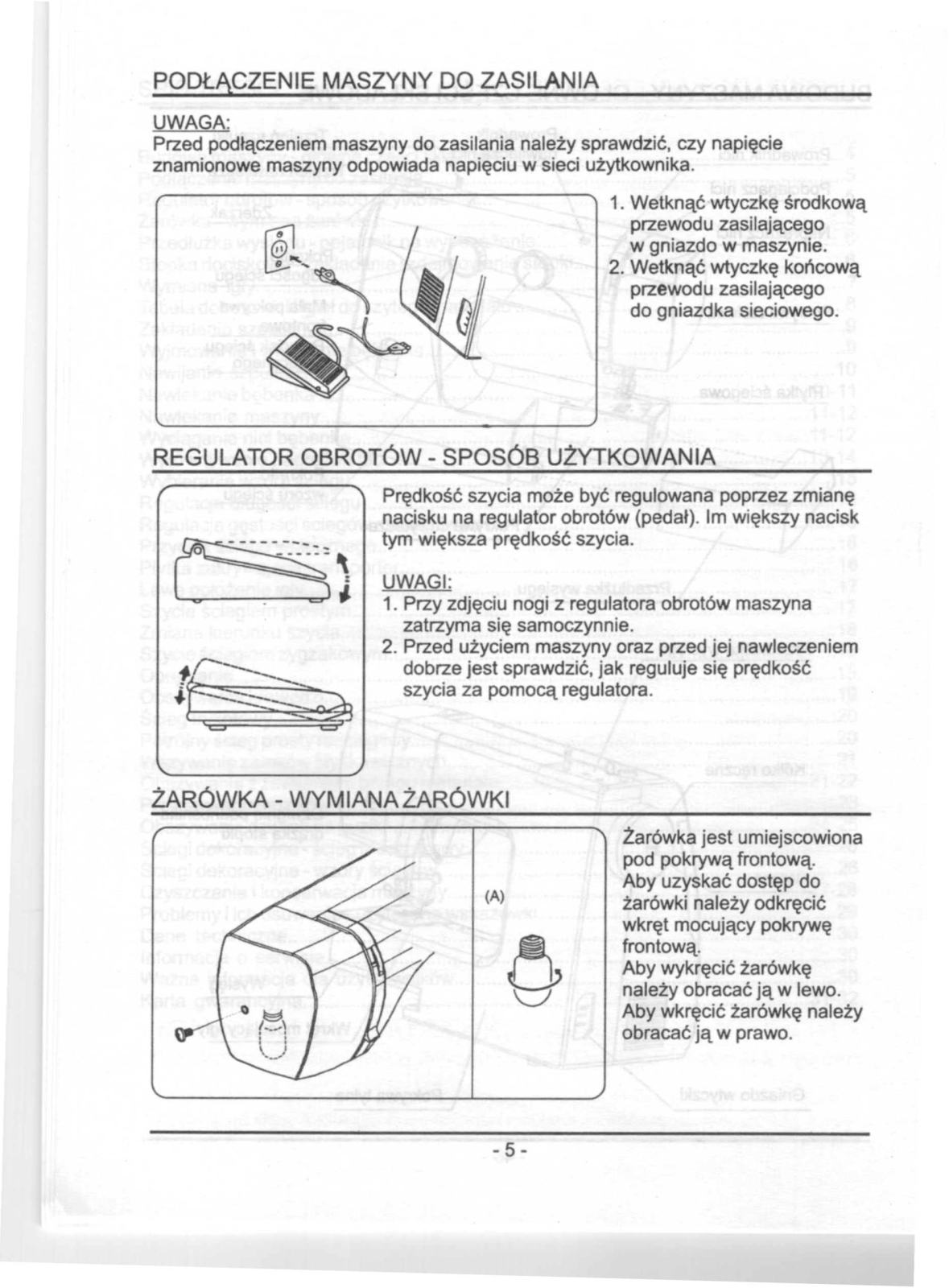

PODŁĄCZENIE MASZYNY DO ZASILANIA
UWAGA:
Przed podłączeniem maszyny do zasilania należy sprawdzić, czy napięcie
znamionowe maszyny odpowiada napięciu w sieci użytkownika.
1. Wetknąć wtyczkę środkową
przewodu zasilającego
w gniazdo w maszynie.
2. Wetknąć wtyczkę końcową
przewodu zasilającego
do gniazdka sieciowego.
REGULATOR OBROTÓW - SPOSÓB UŻYTKOWANIA
Prędkość szycia może być regulowana poprzez zmianę
nacisku na regulator obrotów (pedał). Im większy nacisk
tym większa prędkość szycia.
UWAGI:
1. Przy zdjęciu nogi z regulatora obrotów maszyna
zatrzyma się samoczynnie.
2. Przed użyciem maszyny oraz przed jej nawleczeniem
dobrze jest sprawdzić, jak reguluje się prędkość
szycia za pomocą regulatora.
żARÓWKA - WYMIANA żARÓWKI
(A)
- 5 -
Żarówka jest umiejscowiona
pod pokrywą frontową.
Aby uzyskać dostęp do
żarówki należy odkręcić
wkręt mocujący pokrywę
frontową.
Aby wykręcić żarówkę
należy obracać ją w lewo.
Aby wkręcić żarówkę należy
obracać ją w prawo.
Page 6

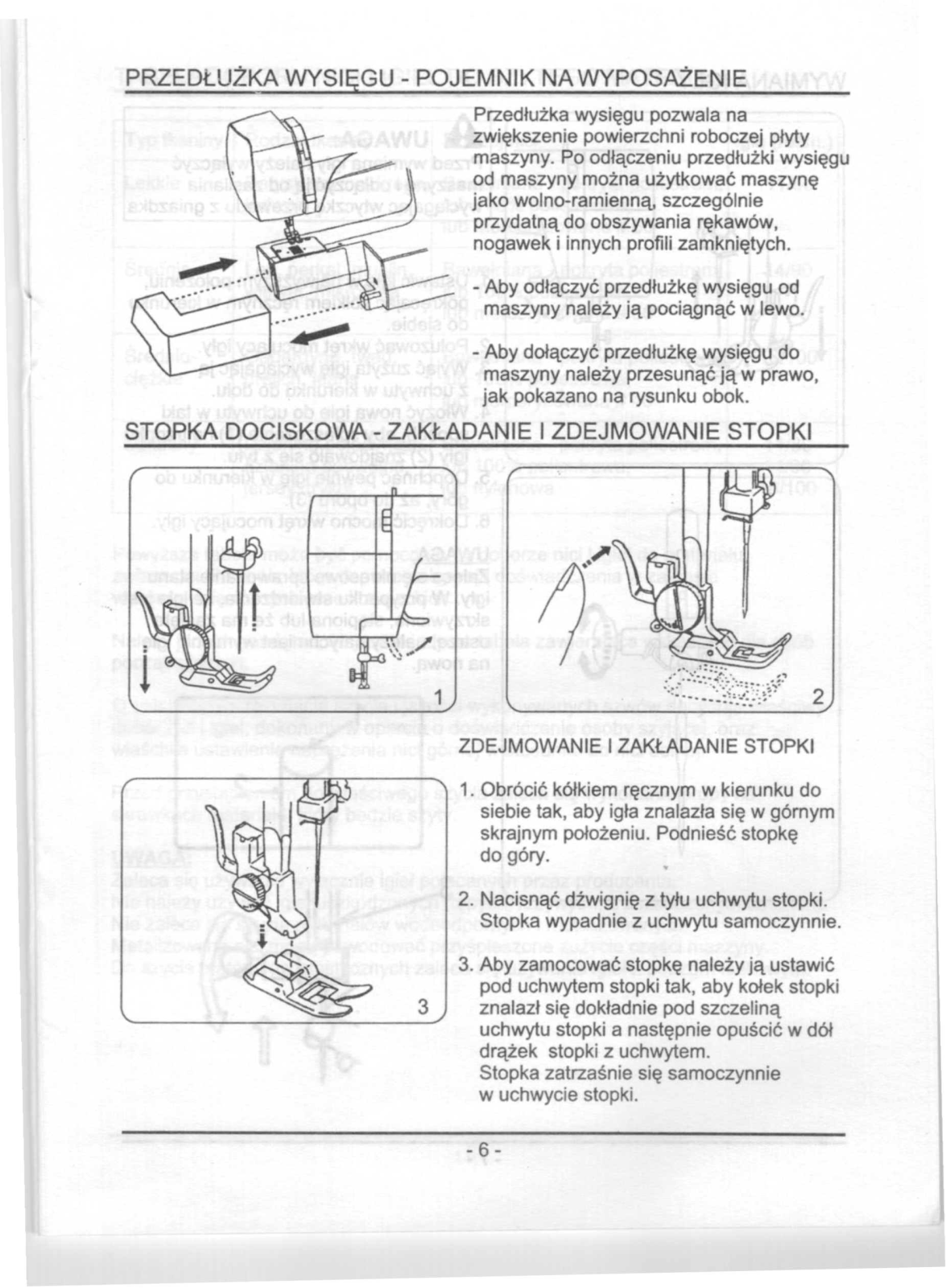

PRZEDŁUŻKA WYSIĘGU - POJEMNIK NA WYPOSAżENIE
Przedłużka wysięgu pozwala na
zwiększenie powierzchni roboczej płyty
maszyny. Po odłączeniu przedłużki wysięgu
od maszyny można użytkować maszynę
jako wolno-ramienną. szczególnie
przydatną do obszywania rękawów,
nogawek i innych profili zamkniętych.
- Aby odłączyć przedłużkę wysięgu od
maszyny należy ją pociągnąć w lewo.
- Aby dołączyć przedłużkę wysięgu do
maszyny należy przesunąć ją w prawo,
jak pokazano na rysunku obok.
STOPKA DOCISKOWA - ZAKŁADANIE I ZDEJMOWANIE STOPKI
'----------==----../
ZDEJMOWANIE I ZAKŁADANIE STOPKI
1. Obrócić kółkiem ręcznym w kierunku do
siebie tak, aby igła znalazła się w górnym
skrajnym położeniu. Podnieść stopkę
do góry.
2. Nacisnąć dźwignię z tyłu uchwytu stopki.
Stopka wypadnie z uchwytu samoczynnie.
ł
I
, pod uchwytem stopki tak, aby kołek stopki
3. Aby zamocować stopkę naleźy ją ustawić
3 znalazł się dokładnie pod szczeliną
uchwytu stopki a następnie opuścić w dół
drążek stopki z uchwytem.
Stopka zatrzaśnie się samoczynnie
w uchwycie stopki.
- 6-
2
Page 7

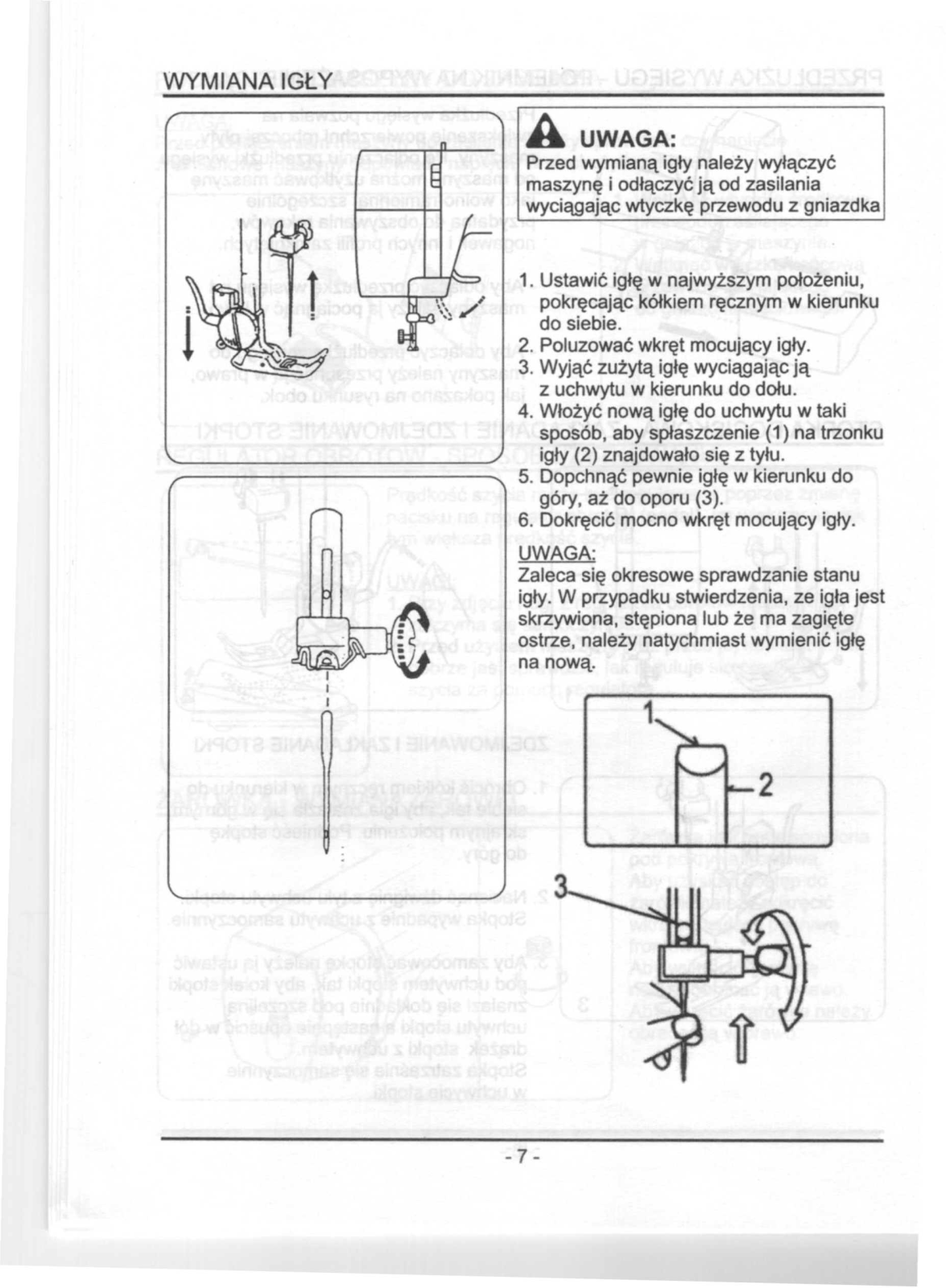

WYMIANA IGŁY
A
UWAGA:
Przed wymianą igły należy wyłączyć
maszynę i odłączyć ją od zasilania
wyciągając wtyczkę przewodu z gniazdka
1. Ustawić igłę w najwyższym położeniu,
pokręcając kółkiem ręcznym w kierunku
do siebie.
2. Poluzować wkręt mocujący igły.
3. Wyjąć zużytą igłę wyciągając ją
z uchwytu w kierunku do dołu.
4. Włożyć nową igłę do uchwytu w taki
sposób, aby spłaszczenie (1) na trzonku
igły (2) znajdowało się z tyłu.
5. Dopchnąć pewnie igłę w kierunku do
góry, aż do oporu (3).
6. Dokręcić mocno wkręt mocujący igły.
UWAGA:
Zaleca się okresowe sprawdzanie stanu
igły. W przypadku stwierdzenia, ze igła jest
skrzywiona, stępiona lub że ma zagięte
ostrze, należy natychmiast wymienić igłę
na nową.
- 7 -
1
2
Page 8

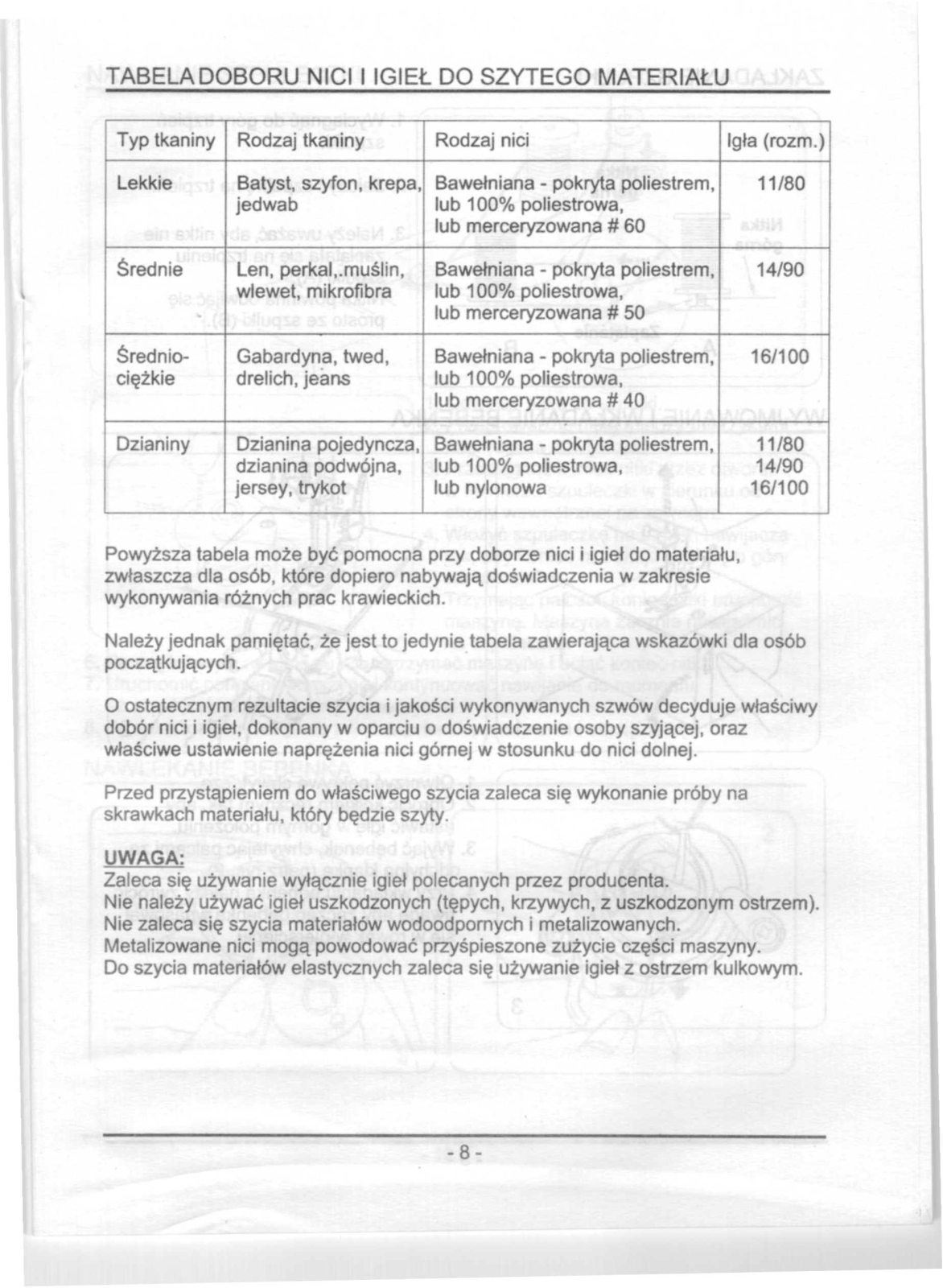

TABELA DOBORU NICI I IGIEŁ DO SZYTEGO MATERIAŁU
Typ tkaniny Rodzaj tkaniny
Lekkie Batyst. szyfon, krepa, Bawełniana - pokryta poliestrem,
jedwab lub 100% poliestrowa,
Średnie Len. perkal •.muślin,
wlewet, mikrofibra lub 100% poliestrowa,
Średnio- Gabardyna, twed, Bawełniana - pokryta poliestrem,
ciężkie drelich, jeans lub 100% poliestrowa,
Dzianiny Dzianina pojedyncza,
dzianina podwójna,
jersey, trykot lub nylonowa
Powyższa tabela może być pomocna przy doborze nici i igieł do materiału.
zwłaszcza dla osób, które dopiero nabywają doświadczenia w zakresie
wykonywania różnych prac krawieckich.
Należy jednak pamiętać, że jest to jedynie tabela zawierająca wskazówki dla osób
początkujących.
Rodzaj nici
lub merceryzowana # 60
Bawełniana - pokryta poliestrem,
lub merceryzowana # 50
lub merceryzowana # 40
Bawełniana - pokryta poliestrem,
lub 100% poliestrowa.
Igła (rozm.)
11/80
14/90
16/100
11/80
14/90
16/100
oostatecznym rezultacie szycia i jakości wykonywanych szwów decyduje właściwy
dobór nici i igieł. dokonany w oparciu o doświadczenie osoby szyjącej, oraz
właściwe ustawienie naprężenia nici górnej w stosunku do nici dolnej.
Przed przystąpieniem do właściwego szycia zaleca się wykonanie próby na
skrawkach materiału, któty będzie szyty.
UWAGA:
Zaleca się używanie wyłącznie igieł polecanych przez producenta.
Nie należy używać igieł uszkodzonych (tępych. krzywych. z uszkodzonym ostrzem).
Nie zaleca się szycia materiałów wodoodpornych i metalizowanych.
Metalizowane nici mogą powodować przyśpieszone zużycie części maszyny.
Do szycia materiałów elastycznych zaleca się używanie igieł z ostrzem kulkowym.
-8-
Page 9

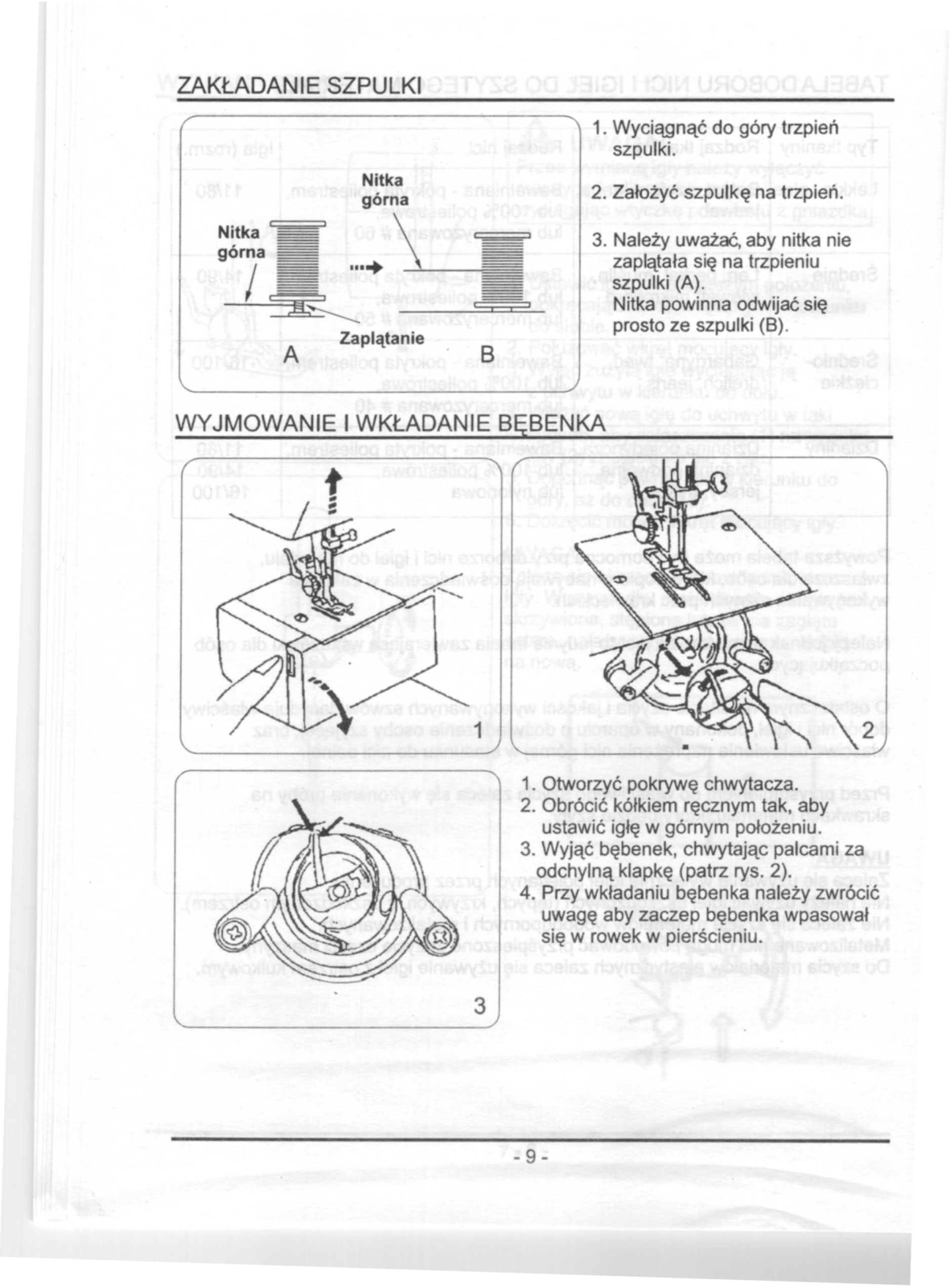

ZAKŁADANIE SZPULKI
Nitka
górna
Zaplątanie
A
B
WYJMOWANIE I WKŁADANIE BĘBENKA
1. Wyciągnąć do góry trzpień
szpulki.
2. Założyć szpulkę na trzpień.
3. Należy uważać, aby nitka nie
zaplątała się na trzpieniu
szpulki (A).
Nitka powinna odwijać się
prosto ze szpulki (8).
1
1. Otworzyć pokrywę chwytacza.
2. Obrócić kółkiem ręcznym tak, aby
ustawić igłę w górnym położeniu.
3. Wyjąć bębenek, chwytając palcami za
odchylną klapkę (patrz rys. 2).
4. Przy wkładaniu bębenka należy zwrócić
uwagę aby zaczep bębenka wpasował
się w rowek w pierścieniu.
3
-9-
2
Page 10

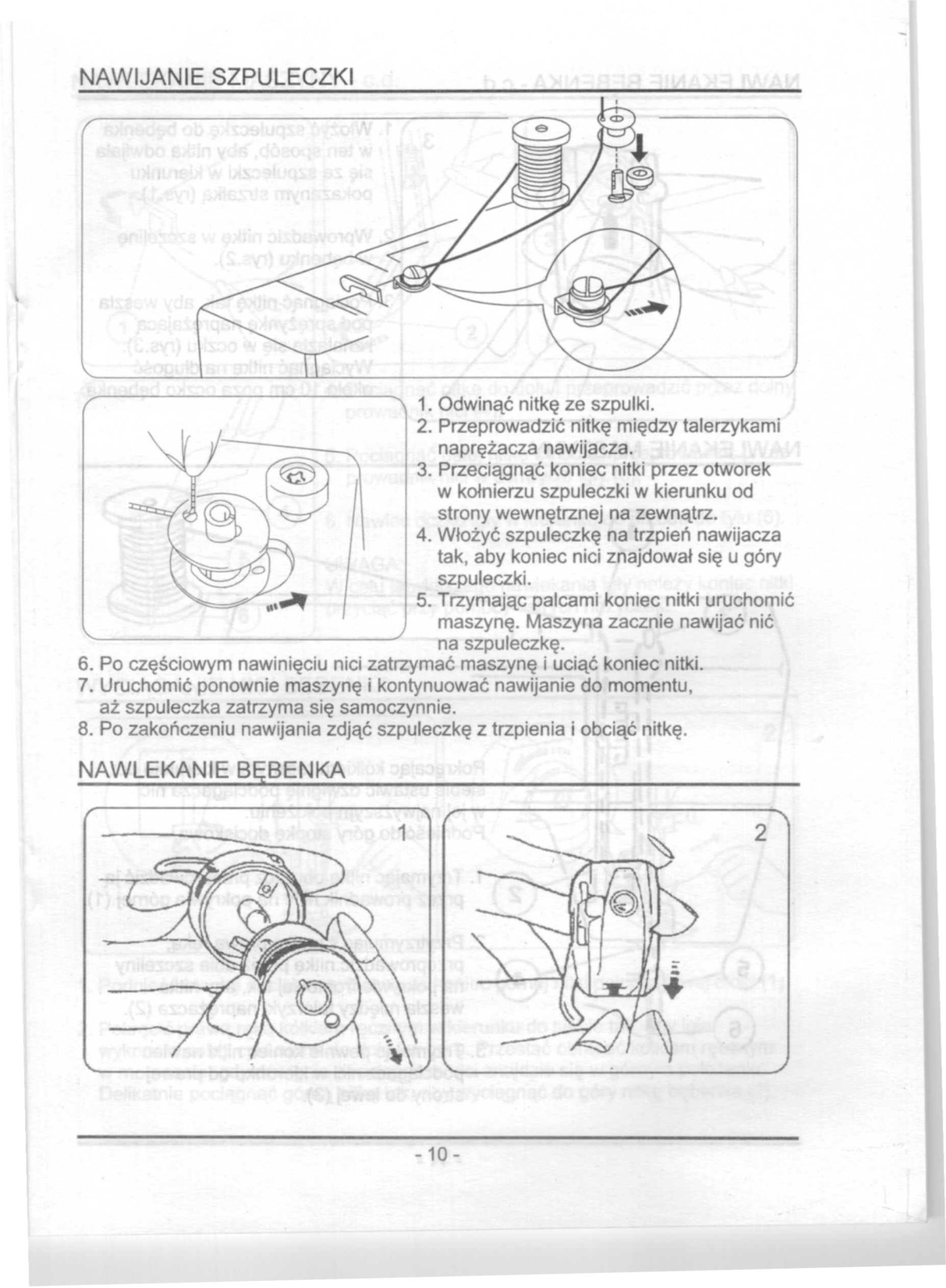

NAWIJANIE SZPULECZKI
1. Odwinąć nitkę ze szpulki.
2. Przeprowadzić nitkę między talerzykami
naprężacza nawijacza.
3. Przeciągnąć koniec nitki przez otworek
w kołnierzu szpuleczki w kierunku od
strony wewnętrznej na zewnątrz.
4. Włożyć szpuleczkę na trzpień nawijacza
tak, aby koniec nici znajdował się u góry
szpuleczki.
5. Trzymając palcami koniec nitki uruchomić
maszynę. Maszyna zacznie nawijać nić
6. Po częściowym nawinięciu nici zatrzymać maszynę i uciąć koniec nitki.
7. Uruchomić ponownie maszynę i kontynuować nawijanie do momentu,
aż szpuleczka zatrzyma się samoczynnie.
8. Po zakończeniu nawijania zdjąć szpuleczkę z trzpienia i obciąć nitkę.
na szpuleczkę.
NAWLEKANIE BĘBENKA
2
- 10-
Page 11

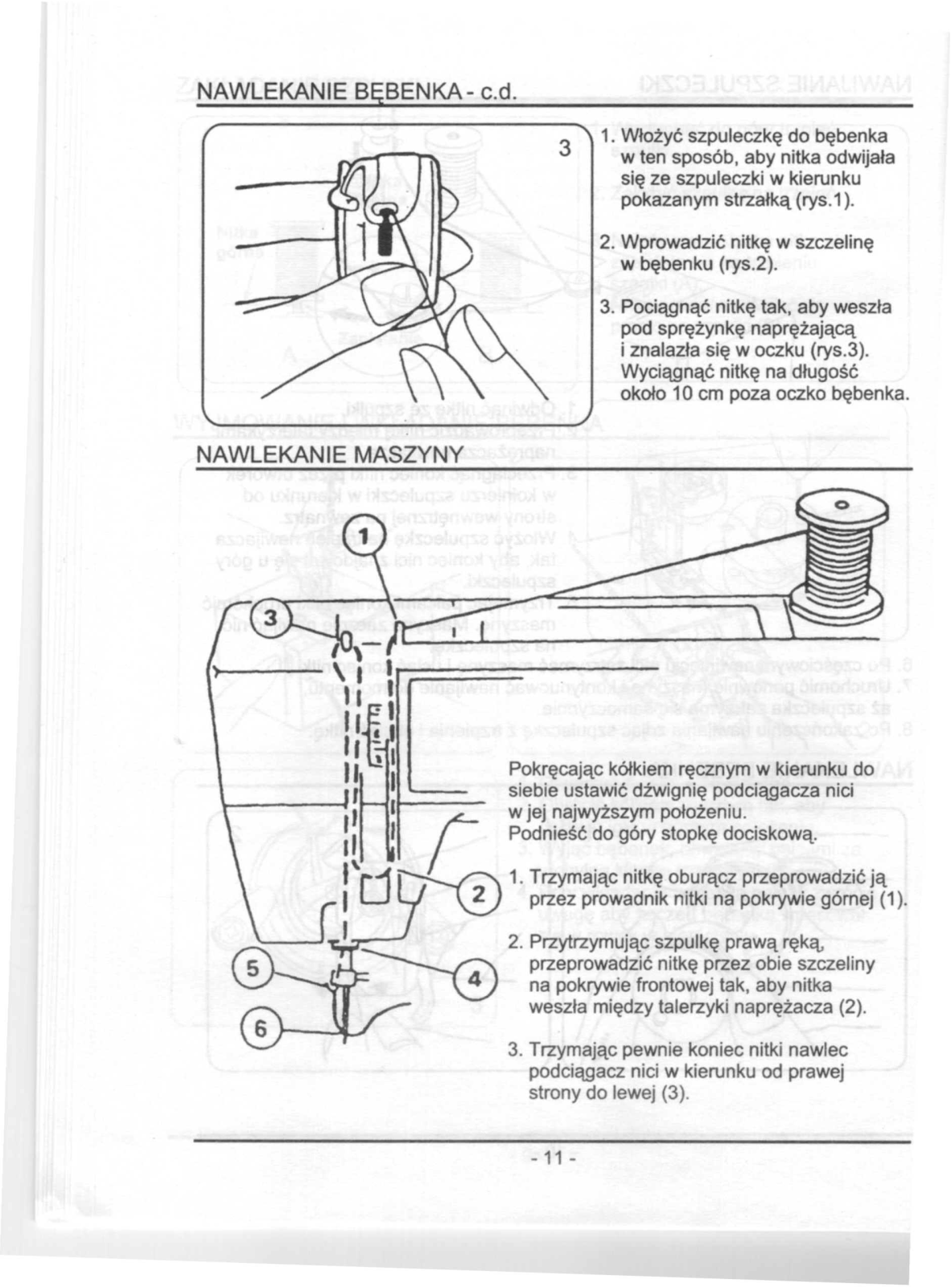

NAWLEKANIE BĘBENKA-
NAWLEKANIE MASZYNY
c.d.
1. Włożyć szpuleczkę do bębenka
3
w ten sposób, aby nitka odwijała
się ze szpuleczki w kierunku
pokazanym strzałką (rys.1).
2. Wprowadzić nitkę w szczelinę
w bębenku (rys.2).
3. Pociągnąć nitkę tak, aby weszła
pod sprężynkę naprężającą
i znalazła się w oczku (rys.3).
Wyciągnąć nitkę na długość
około 10 cm poza oczko bębenka.
>----- \
~-----łJ
I -
1
1,......-------
'I.,
II
ł
I
, siebie ustawić dżwignię podciągacza nici
I r w jej najwyższym położeniu.
:J'
ł
~d~
I
I
'-t
Podnieść do góry stopkę dociskową.
1. Trzymając nitkę oburącz przeprowadzić ją
\3:.)
przez prowadnik nitki na pokrywie górnej (1).
3. Trzymając pewnie koniec nitki nawlec
podciągacz nici w kierunku od prawej
strony do lewej (3).
. 11 -
Page 12
NAWLEKANIE MASZYNY - c.d.
4. Pociągnąć nitkę do dołu i przeprowadzić przez dolny
prowadnik nici (4).
5. Pociągnąć dalej nitkę do dołu i przeprowadzić przez
prowadnik nici w uchwycie igły (5).
6. Nawlec oczko igły w kierunku od przodu do tyłu (6).
UWAGA:
W celu łatwiejszego nawlekania igły należy koniec nitki
przyciąć przy pomocy ostrych nożyczek.
WYCIĄGANIE NICI BĘBENKA
1
1. Podnieść stopkę dociskową. Uchwycić koniec górnej nitki palcami lewej dłoni (1)
2. Pokręcić prawą ręką kółkiem ręcznym w kierunku do siebie tak, aby igła
wykonała pełny cykl ruchu do do/u i w górę. Przestać obracać kółkiem ręcznym
w momencie, gdy dźwignia podciągacza nici znajdzie się w górnym położeniu.
Delikatnie pociągnąć górną nitkę tak, aby wyciągnąć do góry nitkę bębenka (2).
- 12-
Page 13
WYCIĄGANIE NICI BĘBENKA-
c.d;"A
3
WYRÓWNYWANIE NAPRĘŻEŃ NICI
Żnak ustawczy
Napręże~
mniejsI
3. Wyciągnąć obie nitki (górną i dolną)
na odległośęł,około 15 cm poza
oczko igły (nitka górna) i poza otwór
w płytce ściegowej.
Pociągnąć obie nitki w kierunku
do tyłu i ułożyć pod stopką dociskową.
Naprężenie nici górnej
jest za duże
6
!
@
\
Naprężenie
wieksze
Naprężenie nici górnej
jest za małe
Naprężenie nici górnej jest kontrolowane pokrętłem naprężacza,
Naprężenie nici szpuleczki (nici bębenka) jest wyregulowane fabrycznie
i jakiekolwiek zmiany nie są konieczne z wyjątkiem zastosowania specjalnych
ściegów, nici i tkanin.
Naprężenie nici szpuleczki w bębenku jest odpowiednie, jeżeli można łatwo
wyciągać nić z bębenka, a nić stawia lekki opór.
Naprężenie nici górnej jest prawidłowe
(górna nitka jest nieznacznie
przeciągnięta na lewą stronę)
- 13 -
Page 14
WYRÓWNYWANIE NAPRĘŻEŃ NICI - c.d.
Poprawne naprętenie
nici dla ściegu prostego
przy prawidłowo wyregulowanym naprężeniu nici górnej, nić
górna i nic dolna powinny splatać się w środku grubości
zszywanych tkanin (1).
1
Nić igły jest zbyt lu1na
Jeżeli naprężenie nici górnej jest za duże to wówczas dolna
nitka jest przeciągana na wierzchnią stronę materiału.
W takiej sytuacji należy zmniejszyć naprężenie nici gómej,
ustawiając pokrętło naprężacza na niższe numery (2).
2
Nić igły jest zbyt napięta
Jeżeli naprężenie nici górnej jest za małe to wówczas góma
nitka jest przeciągana na spodnią stronę materiału.
W takiej sytuacji należy zwiększyć naprężenie nici górnej,
Jd
ustawiając pokrętło naprężacza na wyższe numery (3).
3
UWAGI:
1. Istnieje prosty sposób sprawdzenia naprężenia nici
w bębenku. Należy uchwycić za nić wychodzącą
z bębenka, podnieść bębenek do góry i pozwolić na
jego swobodne opadanie. Jeżeli bębenek opadnie
w dół 3-4 cm, to oznacza, że naprężenie jest
odpowiednie.
2. Przed przystąpieniem do wykonywania właściwych
prac krawieckich zaleca się przeprowadzenie
próbnego szycia na niepotrzebnych skrawkach
materiału i wyregulowanie naprężenia nici górnej tak,
aby uzyskać ścieg o odpowiedniej jakości i wyglądzie.
• Jak regulować naprężenie
nici szpulki w bębenku
Aby zwiększyć naprętenie obróć
wkręt w kierunku zgodnym
z ruchem wskazówek zegara
Aby zmniejszyć naprętenie obróć
wkręt w kierunku przeciwnym do
ruchu wskazówek zegara
- 14 -
Page 15
WYBIERANIE WZORU ŚCIEGU·
Znak ustawczy
/
•
Nigdy nie należy przełączać bezpośrednio z cyfry 3 na 21
lub z cyfry 21 na 3. Nie wolno obracać pokrętłem w kółko.
/
Pokrętłowzoru-----------------"--'---------../
ściegu
Pokrętło wybierania wzoru ściegu służy nie tylko do wybierania wzorów ściegów,
ale również do regulacji szerokości ściegu zygzakowego i ściegu rozciągliwego
(elastycznego) typu "Rick Rack".
UWAGA:
Przed przystąpieniem do wybierania wzoru ściegu należy upewnić się, czy igła
znajduje się w górnym położeniu. Wybieranie wzoru ściegu w sytuacji gdy igła
znajduje się w materiale w swoim dolnym położeniu grozi uszkodzeniem igły
(skrzywieniem igły) jak również uszkodzeniem materiału.
REGULACJA DŁUGOŚCI ŚCIEGU
o
D/ugość ściegu
III
• • • Grozi to uszkodzeniem maszyny
1
2 3 •
I I
!
I I
;
I
;
WAŻNA
, ,
Pokrętłem wolno pokręcać jedynie w zakresie
• • • od 3 do 21 lub od 21 do 3.
'
5 7 9 11
T
6 8
<=:Jp
w •
• •
Znak ustawczy
UWAGA:
13 15 17 19 21
i ~:~:
10 12 14 16 18 20 22
i
S
~ ~ ~ ~ t§ { ~
Pokrętło długości ściegu służy
do regulacji długości ściegu
oraz do regulacji gęstości
I
.
ściegów rozciągliwych.
Im wyższy numer nastawy,
tym dłuższy ścieg.
Pokrętło służy również do
regulacji gęstości ściegu
obszycia dziurek na guziki
(zakres gęstości tego ściegu
jest na pokrętle zaznaczony
znakiem"
t ) ~
c:=:7 ").
- 15-
Page 16
REGULACJA GĘSTOŚCI ŚCIEGÓW ROZCIĄGLIWYCH
Regulacja gęstości ściegów rozciagliwych
.1
Znak ustawczy
Aby szyć ściegami rozciągliwymi (ściegami elastycznymi) należy pokrętło regulacji
długości ściegu ustawić na znak "SS".
Dla większości szytych materiałów dokładne nastawienie pokrętła na znak "SS"
gwarantuje uzyskanie ściegu o odpowiedniej jakości i wyglądzie.
W niektórych sytuacjach zachodzi jednak konieczność korekty gęstości ściegu.
Pokręcając pokrętłem w kierunku znaku
Pokręcając pokrętłem w kierunku znaku "-" uzyskuje się skrócenie ściegu.
"+"
uzyskuje się wydłużenie ściegu.
PRZYCISK ŚCIEGU WSTECZNEGO
Po naciśnięciu przycisku ściegu wstecznego
maszyna zaczyna szyć ściegiem wstecznym.
Szycie ściegiem wstecznym jest bardzo
użyteczne dla wykańczania ściegów
i wzmacniania końców szwów.
Maszyna szyje ściegiem wstecznym tak długo,
jak długo przycisk ściegu wstecznego jest
wciśnięty. Z chwilą zwolnienia przycisku
maszyna automatycznie wraca do szycia do
przodu.
PŁYTKA ZAKRYWAJĄCA TRANSPORTER
Aby zamocować płytkę zakrywającą
transporter należy położyć ją na płytce
ściegowej w taki sposób, aby 3 występy
pozycjonujące weszły w 3 otworki w płytce
ściegowej.
Płytka zakrywająca transporter stosowana
jest przy takich pracach krawieckich jak
cerowanie i haftowanie, gdzie materiał
przesuwa się ręcznie pod pracującą igłą.
-16-
Page 17
LEWE POŁOŻENIE IGŁY
Pokrętło
wybierania
wzoru ściegu
Ifl
t
8
'- --/ zygzakowego (stopki uniwersalnej).
SZYCIE ŚCIEGIEM PROSTYM
USTAWIENIA
MASZYNY
Wz6rściegu
ł
ł
ł
Naprężenie nici
g6mej 2 - 6
Pokrętło wybierania
wzoru ściegu
Maszyna posiada możliwość szycia ściegiem
prostym przy środkowym lub lewym położeniu igły.
Szycie ściegiem prostym przy lewym położeniu
igły pozwala lepiej kontrolować ścieg przy
obszywaniu krawędzi.
UWAGA:
przy szyciu ściegiem prostym przy lewym
położeniu igły należy używać stopki do ściegu
1. Podnieść stopkę dociskową i wsunąć
tkaninę pod stopkę.
.
2. U/ożyć nici pod stopką i wyciągnąć je
w kierunku do tyłu. Opuścić stopkę.
3. Nacisnąć pedał regulatora obrotów
i rozpocząć szycie. W czasie szycia
delikatnie prowadzić materiał ręką.
4. Na końcu szwu wcisnąć przycisk
ściegu wstecznego i przeszyć kilka
ściegów w celu wzmocnienia szwu.
5. Podnieść stopkę dociskową
i wysunąć materiał spod stopki.
6. Obciąć nici na obcinaczu nici.
l
I~@(
Stopka do ściegu zygzakowego
- 17 -
Page 18
ZMIANA KIERUNKU SZYCIA
1.
Zatrzymać maszynę.
2. Pokręcić kółkiem ręcznym tak, aby igła
przebiła materiał i znalazła się w dolnym
położeniu.
3. Podnieść stopkę.
4. Obrócić materiał wokół igły i ustawić
w nowym kierunku szycia.
5. Opuścić stopkę i kontynuować szycie.
SZYCIE ŚCIEGIEM ZYGZAKOWYM
USTAWIENIA Pokręt1owybierania
MASZYNY wzoru ściegu tkaninę pod stopkę·
Wz6rściegu
Naprężenie nici
g6rnej
2 -
5
D/ugość ściegu
'C=J
_4
•
......S_to_p_ka_do_śc_ie_g_u_z_yg_z_a_ko_w_e_g_o______Ścieg zygzakowy jest szeroko stosowany
,----------------... we wszelkiego rodzaju pracach
I
1.
Podnieść stopkę dociskową i wsunąć
2. Ułożyć nici pod stopką i wyciągnąć je
w kierunku do tyłu. Opuścić stopkę.
3. Nacisnąć pedał regulatora obrotów
i rozpocząć szycie. W czasie szycia
delikatnie prowadzić materiał ręką.
4. Na końcu szwu wcisnąć przycisk
ściegu wstecznego i przeszyć kilka
ściegów w celu wzmocnienia szwu.
5. Podnieść stopkę dociskową
i wysunąć materiał spod stopki.
6. Obciąć nici na obcinaczu nici.
krawieckich.
Jest stosowany między innymi do
obrębiania krawędzi, przyszywania
guzików, do haftowania oraz do ""ielu
innych prac krawieckich.
-18-
Page 19
OBRĘBIANIE
USTAWIENIA
MASZYNY
Wz6rściegu
~
Naprężenie nici
górnej 1-4
Pokrętło wybierania
wzoru ściegu
r-;-....
Długość ściegu
1 - 2
1
I~DfR
Stopka do ściegu
zygzakowego
OBSZYWANIE KRAWĘDZI
USTAWIENIA
MASZYNY
Wz6rściegu
Pokrętło wybierania
wzoru ściegu
Ścieg często używany do obrębiania
krawędzi, zapobiegający strzępieniu się
krawędzi materiałów.
Nastawa pokrętła
długości ściegu SS
Popularny ścieg stosowany do
obszywania brzegów materiału w celu
wzmocnienia i przeciwdziałania
strzępieniu się brzegów materiału.
Stopka do ściegu zygzakowego
Nastawa pokretla dtugosci sciegu
- 19-
Page 20
ŚCIEG TRYKOTOWY
USTAWIENIA
MASZYNY
Wzór ściegu
Naprężenie nici
górnej 1 - 4
Pokrętło wybierania
wzoru ściegu
D/ugość ściegu
wg uznania
użytkownika
Ścieg często używany do obrębiania
krawędzi, zapobiegający strzępieniu się
krawędzi materia/ów.
Materiał należy prowadzić pod stopką
dociskową tak, aby igła w swoim
Stopka do ściegu zygzakowego
prawym położeniu nakłuwała materiał
dokładnie na jego krawędzi.
POTRÓJNY ŚCIEG PROSTY ROZCIĄGLIWY
USTAWIENIA
MASZYNY
Wzór ściegu
III
III
III
Naprężenie nici
górnej 2 - 6
ol
Pokrętlo wybierania
wzoru ściegu
Nastawa pokrętła
d/ugości ściegu SS
Popularny ścieg stosowany do
obszywania brzegów materiału w celu
wzmocnienia i przeciwdziałania
strzępieniu się brzegów materiału.
Stopka do ściegu zygzakowego
- 20-
Page 21
WSZYWANIE ZAMKÓW BŁYSKAWICZNYCH
USTAWIENIA
MASZYNY
Wzór ściegu
Naprężenie nici
górnej 3 - 6
Stopka do zamków błyskawicznych
Pokrętło wybierania
wzoru ściegu
Umocować zamek na tkaninie przy
pomocy szpilek (lub ściegu fastrygowego)
a następnie umieścić tkaninę pod stopką.
Przeszyć prawą a następnie lewą stronę
zamka, obracając materiał i zmieniając
odpowiednio pozycje stopki (igła powinna
mijać stopkę z tej strony, gdzie znajduje
się zamek błyskawiczny).
OBSZYWANIE Z ZAWIJANIEM BRZEGU MATERIAŁU
USTAWIENIA
MASZYNY . Pokrętło wybierania
Wzór ściegu
wzoru ściegu
Naprężenie nici
górnej 2 - 6
Długość ściegu
1.5-4
1
[§lR7
Stopka do zawijania (część opcjonalna
dostępna za dodatkową op/atą)
1. Założyć podwójnie krawędź materiału
na szerokość 2.5 mm oraz na długość
około 8 cm.
- 21 -
Page 22
OBSZYWANIE Z ZAWIJANIEM BRZEGU MATERIAŁU - c.d.
2. Pokręcając kółkiem ręcznym obniżyć
igłę tak, aby nakłuła materiał w miejscu
gdzie będzie początek szwu.
Opuścić stopkę do zawijania.
Trzymając końce nitek (gómej i dolnej)
przeszyć 3 - 4 ściegi.
3. Wprowadzić zawinięty złożony brzeg
materiału w prowadnik stopki.
4. Opuścić stopkę do zawijania
i rozpocząć szycie delikatnie unosząc
i prowadząc materiał z przodu stopki
tak, aby złożony brzeg materiału
równo był wprowadzany w prowadnik
stopki.
5. Przyciąć naroże materiału po skosie
na odległość około 7 mm tak, jak
pokazano na rysunku obok.
.'
.'
O.7cm(1/4")
- 22-
Page 23
PRZYSZYWANIE GUZIKÓW
USTAWIENIA Pokrętło wybierania
MASZYNY wzoru ściegu
.
Wzór ściegu
Naprężenie nici
górnej 1 - 4 Długość ściegu (nie ma
ot ('.
"
lO ,
potrzeby.regulować)
Na płytkę ściegową założyć płytkę zakrywającą
1
transporter.
Umieścić guzik w zaznaczonym miejscu i opuścić
stopkę·
Między stopkę a guzik włożyć szpilkę tak, jak
pokazano na rysunku obok (2).
Ustawić szerokość ściegu na "O" i przeszyć kilka
ściegów mocujących.
Dopasować szerokość ściegu zygzakowego do
rozstawu dziurek w guziku.
Pokręcić kółkiem ręcznym i sprawdzić, czy igła
swobodnie przechodzi przez dziurki w guziku.
2
Wolno przyszyć guzik wykonując około 10 ściegów.
Ustawić szerokość ściegu na "O" i wykonać jeszcze
kilka ściegów zabezpieczających.
Podnieść stopkę i wyciągnąć szpilkę spod szwu
między dziurkami.
Przyszyty guzik pociągnąć lekko do góry tak, aby
między guzikiem a materiałem był lekki odstęp.
Stopka do ściegu
zygzakowego
Płytka
zakrywająca
transporter
UWAGA:
Aby wzmocnić "stopkę: guzika należy obciąć górną
3
nitkę na długość około 20 cm od g z,l<a. Następnie
przewlec nitkę przez jeden z otwo . ó guzika od
góry do dołu i owinąć nitkę kilkanaście razy wokół
"stopki" guzika. Przewlec nitkę na spodnią stronę
materiału zawiązać węzeł zabezpieczający.
- 23-
Page 24
OBSZYWANIE DZIUREK NA GUZIKI
USTAWIENIA Pokrętło wybierania
MASZYNY wzoru ściegu
Wzór ściegu
.
U
Naprężenie nici
g~\j
Mechanizm obszywania dziurek, jaki zawiera
maszyna, pozwala na obszywanie dziurek
w krótkim czasie, bez konieczności obracania
tkaniną.
1. Unieść stopkę do góry i wymienić stopkę
uniwersalną na stopkę do dziurek.
Zaznaczyć położenie i wielkość dziurki
na tkaninie.
Wsunąć tkaninę pod stopkę tak, aby miejsce
zaznaczenia dziurki znajdowało się dokładnie
pod stopką.
2. Ustawić pokrętło wybierania wzoru ściegu na
symbol oznaczający obszycie lewej strony
dziurki i obszyć lewą stronę dziurki na żądaną
długość.
Długość ściegu
•••
.
Stopka do dziurek
i
I
iD
3. Ustawić pokrętło wybierania wzoru ściegu na
symbol oznaczający obszycie rygla dziurki
i przeszyć kilka ściegów ryglujących (5 - 7).
- 24-
®
Page 25
OBSZYWANIE DZIUREK NA GUZIKI - c.d.
4. Ustawić pokrętło wybierania wzoru
ściegu na symbol oznaczający obszycie
prawej strony dziurki i obszyć prawą
stronę dziurki na żądaną długość.
5. Ustawić pokrętlo wybierania wzoru
ściegu na symbol oznaczający obszycie
rygla dziurki i przeszyć kilka ściegów
ryglujących (5 - 7).
6. Wysunąć materiał spod stopki i przeciąć
delikatnie dziurkę, uważając aby nie
uszkodzić szwu.
Przed przecięciem dziurki można wpiąć
szpilkę przed końcem dziurki, jak to
pokazano na rysunku obok (6).
Pozwoli to na zabezpieczenie rygla
przed przypadkowym uszkodzeniem
(przecięciem szwu.
UWAGI:
W celu ustawienia najbardziej odpowiedniej
długości ściegu zaleca się wykonanie
próbnego obszycia dziurki na próbce
tkaniny.
Podczas szycia delikatnych i sztucznych
tkanin zaleca się lekkie zwiększenie
nacisku stopki, co z reguły zapobiega
plątaniu się nici i deformacji szwu.
Dodatkowo zaleca się stosowanie igieł
z ostrzem kulkowym do szycia delikatnych
i elastycznych tkanin.
®
®
,
~
. G .
..
- 25-
Page 26
ŚCIEGI DEKORACYJNE - ŚCIEG MUSZELKOWY
USTAWIENIA
MASZYNY
Wzór ściegu
Naprężenie nici
górnej 3 - 9
Stopka do ściegu zygzakowego
Umieścić zagiętą krawędź materiału pod stopką, wzdłuż szczeliny w stopce.
Prowadzić materiał w czasie szycia tak, aby igła w swoim prawym położeniu
minimalnie mijała krawędż złożonego materiału. W ten sposób maszyna będzie
formować na brzegu złożonego materiału ścieg muszelkowy (bieliźniany).
ŚCIEGI DEKORACYJNE - WZORY ŚCIEGÓW
USTAWIENIA MASZYNY Naprężenie nici
Wzory
ściegów
pojedyn-
czych
Wzory
ściegów
potrójnych
Przy ściegach potrójnych (elastycznych), gdzie ścieg powstaje przy zmieniającym
się kierunku ruchu transportera (transporter pracuje w cyklu 2 razy do przodu, 1 raz
do tyłu), zachodzi czasami konieczność wyregulowania gęstości ściegu.
Gdy ścieg jest za bardzo ściśnięty należy lekko obrócić pokrętło długości ściegu
w kierunku oznaczenia "+u.
Gdy ścieg jest za bardzo rozciągnięty należy lekko obrócić pokrętło długości ściegu
w kierunku oznaczenia
Pokrętło wybierania
wzoru ściegu
.
Długość ściegu
1- 2
5 7 9 11 13 15 17 19
I
I
I I
cp
<P
6 8
III III
III III
Gl? Gl?
3~:
~
10 12 14 16 18 20 22
~ ~
5
~
~
~
E§
)
{
-
"_u.
21
~
~
gómej 1-4
\1
~
Stopka do ściegu
zygzakowego
Pokrętło
długości
O
ŚCiegu
-
-26-
Page 27
CZYSZCZENIE I KONSERWACJA MASZYNY
CZYSZCZENIE OBSZARU PRACY
CHWYTACZA
1. Obracając kółkiem ręcznym ustawić
igłę w skrajnym gómym położeniu.
Otworzyć pokrywę chwytacza.
Uchwycić dwoma palcami za odchylną
klapkę bębenka i wyciągnąć bębenek
z chwytacza.
2. Odchylić boczne zaczepy mocujące
pierścień chwytacza w kierunku, jak
pokazano strzałkami na rysunku obok.
Wyciągnąć z maszyny pierścień
chwytacza.
3. Uchwycić dwoma palcami za środkowy
trzpień chwytacza i wyjąć delikatnie
chwytacz z obsady chwytacza.
Wyczyścić cały obszar pracy
chwytacza i bieżnię chwytacza
pędzelkiem, usuwając strzępki nici,
materiału oraz kurz.
Przetrzeć bieżnię chwytacza czystą,
suchą ściereczką.
Na oczyszczoną bieżnię chwytacza
wpuścić 1 kroplę oleju bezkwasowego
do maszyn do szycia.
-27-
Page 28
CZYSZCZENIE I KONSERWACJA MASZYNY - c.d.
Zamontować w maszynie części mechanizmu wyszywnego w odwrotnej kolejności,
niż przy demontowaniu i wyjmowaniu z maszyny. Przekręcić zaczepy mocujące
pierścienia chwytacza tak, aby czubki zaczepów znalazły się w swoim roboczym
polożeniu.
CZYSZCZENIE OBSZARU PRACY
TRANSPORTERA
1. Odłączyć maszynę od zasilania.
2. Wyjąć z maszyny igłę i stopkę.
3. Odkręcić przy pomocy wkrętaka
dwa wkręty mocujące płytkę ściegową.
4. Przy pomocy szczoteczki (lub pędzelka)
oczyścić transporter z pyłu, kurzu
oraz strzępków materiału i nici.
Płytkę ściegową przetrzeć suchą
szmatką.
5. Założyć płytkę ściegową i przymocować
ja do maszyny przykręcając dwa wkręty
mocujące.
- 28-
Page 29
PROBLEMY I ICH USUWANIE - UŻYTECZNE WSKAZÓWKI
PROBLEM PRZYCZYNA
Maszyna zrywa Maszyna nie jest prawidłowo nawleczona Ponownie nawlec maszynę
górną nić Nić zaplątała się wokół szpuleczki Usunąć zaplątaną nić
Maszyna zrywa Bębenek nawleczony nieprawidłowo Nawlec ponownie bębenek
dolną nić
Maszyna Igłazamocowana nieprawidłowo Prawidłowo zamocować igłę
przepuszcza Zgięta lub tępa igła
ściegi
Maszyna wciąga
materiał
Maszyna szyje Bębenek nawłeczony nieprawidłowo Nawlec ponownie bębenek
lużoe ściegi Maszyna nie jest prawidłOWOnawleczona Ponownie nawlec maszynę
lub pętli Nieprawidłowa regulacja naprężenia nici Wyregulować naprężenie nici
Zdefonnowany
wzór ściegu
Maszyna nie Opuszczony transporter Podnieść transporter
podaje materiału Długość ściegu nieodpowiednia dla tkaniny
Prawidłowo Strzępki nici i kurz wokół transportera Oczyścić transporter
Igła zamocowana niepraWidłowo
Zbyt duże naprężenie nici górnej Wyregulować naprę;!:enienici
Niewłaściwy rozmiar nici lub nić złej jakości
Szpuleczka nawinięta nierówno lub zbyt
dużo nici na szpuleczce
Bębenek brudny lub zakurzony
Niewłaściwy rozmiar igły Dobrać właściwy rozmiar igły
(niewłaściwy typ igły dla tkanin (używać igły do tkanin
rozciągliwych) rozciągliwych}
Maszyna nie jest prawidłowo nawleczona Ponownie nawlec maszynę
Bębenek nawleczony nieprawidłowo Nawlec ponownie bębenek
Tępa igła
Zbyt małe naprężenie nici górnej Wyregulować naprężenie nici
Nieodpowiednia stopka do wzoru ściegu Założyć właściwą stopkę
Nie wyregulowane naprężenie nici Wyregulować naprę;!:enienici
KOREKTA
Prawidłowo zamocować igłę
Dobrać właściwą nić
Nawinąć ponownie szpuleczkę
Oczyścić bębenek
Założyć nową igłę
Założyć nową igłę
Wyregulować długość ściegu
Maszyna łamie Materiał jest ciągnięty podczas szycia
igłę
Maszyna ciężko
się uruchamia
Maszyna nie daje Przewód nie jest podłączony do gniazdka
się uruchomić Wyłącznik maszyny nie jest włączony
Igła uderza o stopkę dociskową Dobrać właściwą stopkę i wzór
Igła założona nieprawidłowo
Niewłaściwie dobrana igła lub nić
go rodzaju materiału
Nagromadzenie brudu lub kurzu na bie;!:ni
chwytacza lub wokół transportera i wyczyścić maszynę
Nie ciągnąć materiału
Założyć prawidłowo igłę
Dobrać właściwą igłę i nitkę
Usunąć płytkę ściegową
Podłączyć do gniazdka
Włączyć wyłącznik
PROSIMY ZACHOWAĆ INSTRUKCJĘ OBSŁUGI
Prosimy zachować oryginalne opakowanie w okresie gwarancyjnym
Wszystkie poważniejsze naprawy i regulacje winny być dokonywana wyłącznie
w autoryzowanych punktach serwisowych.
- 29-
Page 30
DANE TECHNICZNE
Model:
Napięcie prądu zasilającego:
Częstotliwość prądu:
Klasa izolacji:
Moc całkowita:
Moc silnika:
Moc żarówki:
Waga netto:
Waga brutto:
888
-230 V
50 Hz
II
85W
70W
15W max.
6.50 kg
7.50
kg
INFORMACJA O SERWISIE
W razie jakichkolwiek problemów prosimy kontaktować się z autoryzowanym
serwisem lub działem serwisu dystrybutora:
SERWIS CENTRALNY ARKA AGO Sp. z
0.0.,
ul. Strycharska 4, 26-618 RADOM
TelefonIFaks: (048) 369 93 63
WAŻNA INFORMACJA DLA UŻYTKOWNIKÓW
INFORMACJA
o postępowaniu ze zużytym sprzętem elektrycznym
i elektronicznym
W związku z obowiązkiem informacyjnym wynikającym z wprowadzenia ustawy
o zużytym sprzęcie elektrycznym i elektronicznym z dnia 1 lipca 2005 roku,
informujemy że:
1. Zużyty sprzęt elektryczny i elektroniczny nie może być umieszczany
z innymi odpadami.
Sprzęt taki powinien być zbierany selektywnie, o czym przypomina specjalne
oznakowanie (przekreślony, kołowy kontener na odpady).
2. Nieprzestrzeganie tej zasady może, przy nieprawidłowej utylizacji zużytego sprzętu, stanowić
zagrożenie dla środowiska i zdrowia ludzi, wynikające z obecności w sprzęcie składników
niebezpiecznych, takich jak okablowanie elektryczne, tworzywa sztuczne, baterie, wyłączniki,
płytki obwodów drukowanych itp.
Aby uniknąć takiego zagrożenia, składniki te powinny zostać zebrane i w odpowiedni sposób
przetworzone przez wyspecjalizowane firmy.
3. Dane o masie sprzętu zawarłe są w opisie danych technicznych urządzenia oraz
na opakowaniu.
Informujemy, że zużyty sprzęt możecie Państwo oddać bezpłatnie w sklepie, w którym został on
zakupiony. Samodzielne demontowanie zużytego sprzętu jest niedopuszczalne. Ze sklepu zużyty sprzęt
trafi do wyspecjalizowanej firmy zajmującej się odzyskiem, przetwarzaniem oraz unieszkodliwianiem
składników niebezpiecznych.
PROSIMY ZACHOWAĆ INSTRUKCJĘ OBSŁUGI
PROSIMY ZACHOWAĆ ORYGINALNE OPAKOWANIE W OKRESIE
GWARANCYJNYM
Obsługa serwisowa urządzenia winna być dokonywana wyłącznie
przez autoryzowane punkty serwisowe
- 30-
Loading...
