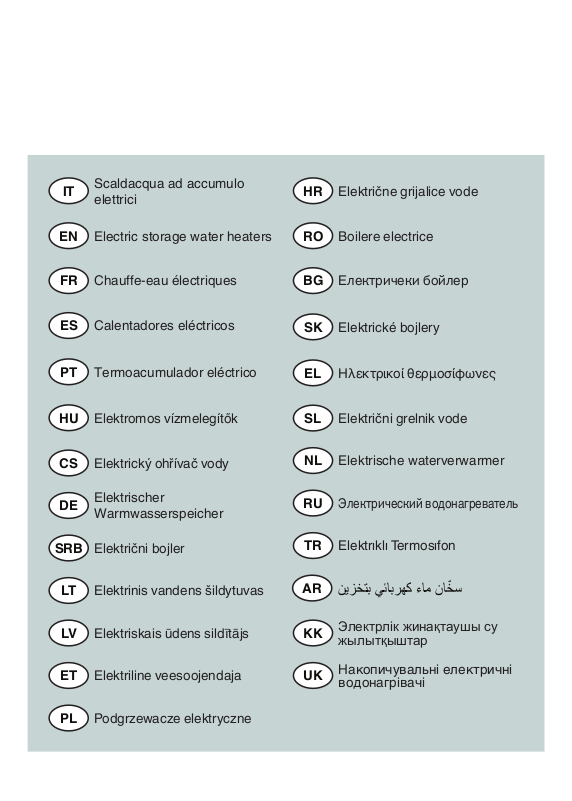

Ariston Pro1 R User guide

Page 1
Scaldacqua ad accumulo
IT
elettrici
EN
Electric storage water heaters
FR
Chauffe-eau électriques
ES
Calentadores eléctricos
PT
Termoacumulador eléctrico
HU
Elektromos vízmelegítők
Elektrický ohřívač vody
CS
Električne grijalice vode
HR
Boilere electrice
RO
BG
Електричеки бойлер
SK
Ηλεκτρικοί θερµοσίφωνες
EL
Električni grelnik vode
SL
Elektrische waterverwarmer
NL
Elektrischer
DE
Warmwasserspeicher
Električni bojler
SRB
Elektrinis vandens šildytuvas
LT
Elektriskais ūdens sildītājs
LV
Elektriline veesoojendaja
ET
Podgrzewacze elektryczne
PL
Электрический водонагреватель
RU
TR
Elektrıklı Termosıfon
AR


KK

Накопичувальні електричні
UK
водонагрівачі
Page 2
Page 3
Istruzioni per l’installazione, l’uso, la manutenzione .................. pag. 4
IT
EN
Instructions for installation, use, maintenance ..........................pag. 12
FR
Instructions pour l’installation, l’emploi, l’entretien ...................pag. 19
Instrucciones para la instalación, el uso, la manutención ........pág. 26
ES PT
Instruções para instalação, uso e manutenção ......................... pág. 33
HU
Beszerelési, használati és karbantartási útmutató ................... pag. 40
CS
Návod k obsluze, použití a instalaci ............................................. str. 47
Gebrauch-und Montageanweisung, Wartung .................................S. 54
DE
SRB
LT
LV ET PL HR RO BG SK EL SL NL RU TR
.......................... str. 61
 ............................psl. 68
 ....... Lpp.
 .............................................................lk 82
 .................................. str. 89
Uputstvo za instaliranje ................................................................. str. 96
Instructiuni de utilizare ...............................................................pag. 103
 ........ 
 ..................................... str. 117
 ....124
 .......................... str. 131
Voorschriften voor de installatie, het gebruik en onderhoud .......pag. 138
 ........стр. 145
 .............................................................. s. 153
75
110
AR
165 .................................................
KK
 
UK
Інструкція з монтажу, користування, технічного обслуговування ....стр. 173
Page 4
IT
ISTRUZIONI GENERALI DI SICUREZZA
1. Leggere attentamente le istruzioni e le avvertenze contenute nel presente libretto, in quanto forniscono importanti indicazioni riguardanti la sicurezza d’installazione, d’uso e di manutenzione.
Il presente libretto costituisce parte integrante ed essenziale
del prodotto. Dovrà sempre accompagnare l’apparecchio anche in caso di sua cessione ad altro proprietario o utente e/o di trasferimento su altro impianto.
2. La ditta costruttrice non è considerata responsabile per eventuali danni a persone, animali e cose derivanti da usi impropri, erronei ed irragionevoli o da un mancato rispetto delle istruzioni riportate su questo libretto.
3. L’installazione e manutenzione dell’apparecchio devono essere effettuate da personale professionalmente qualificato e come indicato nei relativi paragrafi. Utilizzare esclusivamente ricambi originali. Il mancato rispetto di quanto sopra può compromettere la sicurezza e fa decadere ogni responsabilità del costruttore.
4. Gli elementi di imballaggio (graffe, sacchetti in plastica, polistirolo espanso, ecc.) non devono essere lasciati alla portata dei bambini in quanto fonti di pericolo.
5. L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall’utilizzatore non deve essere effettuata da bambini senza sorveglianza.
6. È vietato toccare l’apparecchio se si è a piedi nudi o con parti del corpo bagnate.
7. Prima di utilizzare l’apparecchio e a seguito di un intervento di manutenzione ordinaria o straordinaria, è opportuno riempire con acqua il serbatoio dell’apparecchio ed effettuare una successiva operazione di completo svuotamento, al fine di rimuovere eventuali impurità residue.
8. Se l’apparecchio è provvisto del cavo elettrico di alimentazione, in caso di sostituzione dello stesso rivolgersi ad un centro assistenza autorizzato o a personale professionalmente qualificato.
4
Page 5
IT
9. È obbligatorio avvitare al tubo di ingresso acqua dell’apparecchio una valvola di sicurezza conforme alle normative nazionali. Per le nazioni che hanno recepito la norma EN 1487, il gruppo di sicurezza deve essere di pressione massima 0,7 MPa, deve comprendere almeno un rubinetto di intercettazione, una valvola di ritegno, una valvola di sicurezza, un dispositivo di interruzione di carico idraulico.
10. Il dispositivo contro le sovrapressioni (valvola o gruppo di sicurezza) non deve essere manomesso e deve essere fatto funzionare periodicamente per verificare che non sia bloccato e per rimuovere eventuali depositi di calcare.
11. Un gocciolamento dal dispositivo contro le sovrapressioni è normale nella fase di riscaldamento dell'acqua. Per questo motivo è necessario collegare lo scarico, lasciato comunque sempre aperto all’atmosfera, con un tubo di drenaggio installato in pendenza continua verso il basso ed in luogo privo di ghiaccio.
12. È indispensabile svuotare l’apparecchio e scollegarlo dalla rete elettrica se dovesse rimanere inutilizzato in un locale sottoposto al gelo.
13. L’acqua calda erogata con una temperatura oltre i 50° C ai rubinetti di utilizzo può causare immediatamente serie ustioni. Bambini, disabili ed anziani sono esposti maggiormente a questo rischio. Si consiglia pertanto l’utilizzo di una valvola miscelatrice termostatica da avvitare al tubo di uscita acqua dell’apparecchio contraddistinto dal collarino di colore rosso.
14. Nessun elemento infiammabile deve trovarsi a contatto e/o nelle vicinanze dell’apparecchio.
15. Evitare di posizionarsi sotto l'apparecchio e di posizionarvi qualsiasi oggetto che possa, ad esempio, essere danneggiato da una eventuale perdita d’acqua.
5
Page 6
IT
FUNZIONE ANTI-LEGIONELLA
La legionella è una tipologia di batterio a forma di bastoncino, che è presente naturalmente in tutte le acque sorgive. La “malattia dei legionari” consiste in un particolare genere di polmonite causata dall’inalazione di va­por d’acqua contenente tale batterio. In tale ottica è necessario evitare lunghi periodi di stagnazione dell’acqua contenuta nello scalda-acqua, che dovrebbe quindi essere usato o svuotato almeno con periodicità settimanale. La norma Europea CEN/TR 16355 fornisce indicazioni riguardo le buone pratiche da adottare per prevenire il proliferare della legionella in acque potabili, inoltre, qualora esistano delle norme locali che impongono ulteriori restrizioni sul tema della legionella, esse dovranno essere applicate. Questo scaldacqua ad accumulo di tipo elettro-meccanico è venduto con un termostato avente una temperatura di lavoro superiore a 60°C; è in grado dunque di effettuare un ciclo di disinfezione termica idoneo a limitare la proliferazione del batterio della legionella nel serbatoio.
Attenzione: mentre l’apparecchio effettua il ciclo di disinfezione termica, l’alta temperatura dell’acqua può causa­re scottature. Porre attenzione dunque alla temperatura dell’acqua prima di un bagno o di una doccia.
CARATTERISTICHE TECNICHE
Per le caratteristiche tecniche fate riferimento ai dati di targa (etichetta collocata in prossimità dei tubi d’ingresso ed uscita acqua).
Tabella 1 - Informazioni Prodotto
Gamma prodotto 50 65 80 100 Peso (kg) 16 18,5 21 23 24 26
Installazione
Modello Fare riferimento alla targhetta caratteristiche Qelec (kWh) 6,688 6,680 6,678 6,687 6,685 - 12,867 6,683 ­Prolo di carico M M M M M - L M ­L
wa
wh
V40 (l) 65 70 85 70 70 - 130 80 -
Potenza dispersa (W) - - - - - 63 - - 67,49
Capacità (l) 49 65 75 75 75 74 95 95 94
Verticale Verticale Verticale Orizzontale
15 dB 15 dB 15 dB 15 dB 15 dB - 15 dB 15 dB ­36,0% 36,0% 36,0% 36,0% 36,0% - 37,0% 36,0% -
Orizzontale
Termoelettrico
HWST Verticale Orizzontale HWST
I dati energetici in tabella e gli ulteriori dati riportati nella Scheda Prodotto (Allegato A che è parte integrante di questo libretto) sono deniti in base alle Direttive EU 812/2013 e 814/2013. I prodotti privi dell’etichetta e della relativa scheda per insiemi di scaldacqua e dispositivi solari, previste dal regolamento 812/2013, non sono destinati alla realizzazione di tali insiemi. I prodotti corredati di manopola di regolazione hanno un’etichetta “di blocco” che impedisce la rotazione acciden­tale della manopola stessa e ne ssa le condizioni di setting < pronto all’uso > indicate nella Scheda Prodotto (Allegato A) secondo le quali la relativa classe energetica è stata dichiarata dal costruttore.
Questo apparecchio è conforme alle norme internazionali di sicurezza elettrica IEC 60335-1; IEC 60335­2-21. L’apposizione della marcatura CE sull’apparecchio ne attesta la conformità alle seguenti Direttive Comunitarie, di cui soddisfa i requisiti essenziali:
- Direttiva bassa tensione (LVD): EN 60335-1, EN 60335-2-21, EN 60529, EN 62233, EN 50106.
- Compatibilità elettromagnetica (EMC): EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
- Direttiva ROHS 2: EN 50581.
- ErP Energy related Products: EN 50440. Il D.M. 174 (e successivi aggiornamenti) è un regolamento concernente i materiali e gli oggetti che posso­no essere utilizzati negli impianti ssi di captazione, trattamento, adduzione e distribuzione delle acque destinate al consumo umano. Le disposizioni del presente regolamento deniscono le condizioni alle quali devono rispondere i mate­riali e gli oggetti utilizzati negli impianti ssi di captazione, di trattamento, di adduzione e di distribuzione delle acque destinate al consumo umano.
6
Page 7
IT
Questo prodotto è conforme al D.M. 174 del 6 Aprile 2004 concernente l’attuazione della direttiva 98/83/ CE relativa alla qualità delle acque destinate al consumo umano.
Questo prodotto è conforme al Regolamento REACH.
INSTALLAZIONE DELL’APPARECCHIO (per l’installatore)
Questo prodotto, ad esclusione dei modelli orizzontali (Tabella 1), è un apparecchio che deve essere in­stallato in posizione verticale per operare correttamente. Al termine dell'installazione, e prima di qualun­que riempimento con acqua e alimentazione elettrica dello stesso, adoperare uno strumento di riscontro (es: Livella con bolla) al ne di vericare l'effettiva verticalità di montaggio. L’apparecchio serve a riscaldare
l’acqua ad una temperatura inferiore a quella di ebollizione. Esso deve essere allacciato ad una rete di adduzione di acqua sanitaria dimensionata in base alle sue prestazioni e capacità. Prima di collegare l’apparecchio è necessario:
- Controllare che le caratteristiche (riferirsi ai dati di targa) soddisfino le necessità del cliente.
- Verificare che l’installazione sia conforme al grado IP (protezione alla penetrazione di fluidi) dell’apparecchio secondo le normative vigenti.
- Leggere quanto riportato sull’etichetta dell’imballo e sulla targhetta caratteristiche.
Questo apparecchio è progettato per essere installato esclusivamente all’interno di locali in conformità alle nor­mative vigenti ed inoltre richiede il rispetto delle seguenti avvertenze relative alla presenza di:
- Umidità: non installare l’apparecchio in locali chiusi (non ventilati) ed umidi.
- Gelo: non installare l’apparecchio in ambienti in cui è probabile l’abbassamento di temperature a livelli critici con rischio di formazione di ghiaccio.
- Raggi solari: non esporre l’apparecchio direttamente ai raggi solari, anche in presenza di vetrate.
- Polvere/vapori/gas: non installare l’apparecchio in presenza di ambienti particolarmente aggressivi come vapori acidi, polveri o saturi di gas.
- Scariche elettriche: non installare l’apparecchio direttamente sulle linee elettriche non protette da sbalzi di tensione.
In caso di pareti realizzate con mattoni o blocchi forati, tramezzi di limitata staticità, o comunque di murature diverse da quelle indicate, è necessario procedere ad una verica statica preliminare del sistema di supporto. I ganci di attacco a muro debbono essere tali da sostenere un peso triplo di quello dello scaldacqua pieno d’ac­qua. Si consigliano ganci con diametro di almeno 12 mm. Si consiglia di installare l’apparecchio (A Fig. 1) quanto più vicino ai punti di utilizzo per limitare le dispersioni di calore lungo le tubazioni. Le norme locali possono prevedere restrizioni per l’installazione dell’apparecchio nel bagno, quindi rispettare le distanze minime previste dalle normative vigenti. Per rendere più agevoli le varie manutenzioni, prevedere uno spazio libero intorno alla calottina di almeno 50 cm per accedere alle parti elettriche.
Collegamento idraulico
Collegare l’ingresso e l’uscita dello scaldacqua con tubi o raccordi resistenti, oltre che alla pressione di esercizio, alla temperatura dell’acqua calda che normalmente può raggiungere e anche superare i 90 °C. Sono pertanto sconsigliati i materiali che non resistono a tali temperature. L’apparecchio non deve operare con acque di durezza inferiore ai 12 °F, viceversa con acque di durezza partico­larmente elevata (maggiore di 25 °F), si consiglia l’uso di un addolcitore, opportunamente calibrato e monitorato, in questo caso la durezza residua non deve scendere sotto i 15 °F. Avvitare al tubo di ingresso acqua dell’apparecchio, contraddistinto dal collarino di colore blu, un raccordo a “T”. Su tale raccordo avvitare, da una parte un rubinetto per lo svuotamento dello scaldabagno (B Fig. 2) manovrabile solo con l’uso di un utensile, dall’altro il dispositivo contro le sovrapressioni (A Fig. 2).

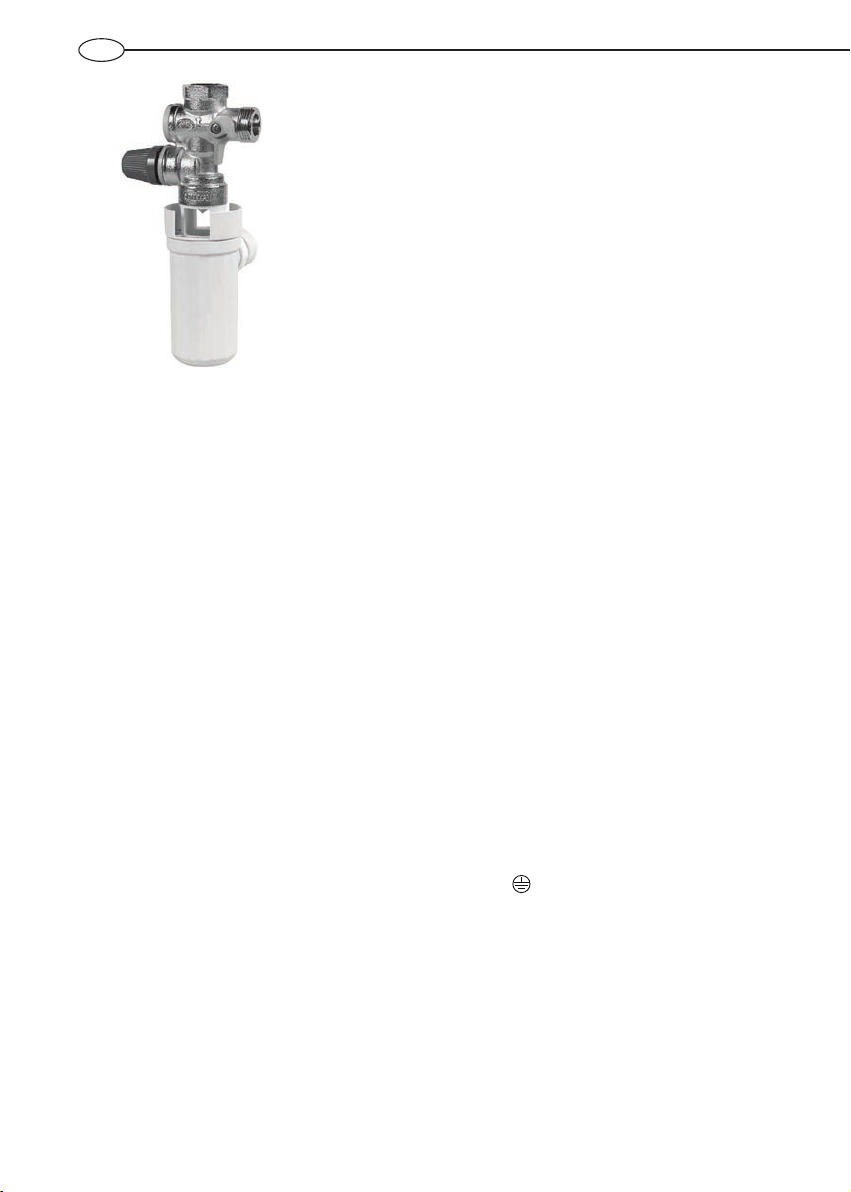

Gruppo di sicurezza conforme alla Norma Europea EN 1487
Alcuni Paesi potrebbero richiedere l’utilizzo di dispositivi idraulici di sicurezza specici (vedi gura seguente per i Paesi della Comunità Europea), in linea con i requisiti di legge locali; è compito dell’installatore qualicato, incaricato dell’installazione del prodotto, valutare la corretta idoneità del dispositivo di sicurezza da utilizzare.
7
Page 8
IT
I codici per questi accessori sono:
- Gruppo di sicurezza idraulico 1/2”
(per prodotti con tubi di entrata con diametri 1/2”)
- Gruppo di sicurezza idraulico 3/4”
(per prodotti con tubi di entrata con diametri 3/4”)
- Gruppo di sicurezza idraulico 1”
(per prodotti con tubi di entrata con diametri 1”)
Cod. 877084
Cod. 877085
Cod. 885516
- Sifone 1”
È vietato interporre qualunque dispositivo di intercettazione (valvole, rubinetti, etc.) tra il dispositivo di sicurezza e lo scaldacqua stesso. L’uscita di scarico del dispositivo deve essere collegata ad una tubazione di scarico con un diametro almeno uguale a quella di collegamento dell’apparecchio, tramite un imbuto che permetta una distanza d’aria di minimo 20 mm con possibilità di controllo visivo. Collegare tramite essibile, al tubo dell’acqua fredda di rete, l’ingresso del gruppo di sicurezza, se necessario utilizzando un rubinetto di intercettazione (D g. 2). Prevedere inoltre, in caso di apertura del rubinetto di svuotamento un tubo di scarico acqua applicato all’uscita (C g. 2). Nell’avvitare il gruppo di sicurezza non forzarlo a ne corsa e non manomettere lo stesso. Nel caso esistesse una pressione di rete vicina ai valori di taratura della valvola, è necessario applicare un riduttore di pressione il più lontano possibile dall’apparecchio. Nell’eventualità che si decida per l’installazione dei gruppi miscelatori (rubinetteria o doccia), provvedere a spurgare le tubazioni da eventuali impurità che po­trebbero danneggiarli.
Cod. 877086
Collegamento elettrico
È obbligatorio, prima di installare l’apparecchio, effettuare un controllo accurato dell’impianto elettrico vericandone la conformità alle norme di sicurezza vigenti, che sia adeguato alla potenza massima assorbita dallo scaldacqua (rife­rirsi ai dati di targa) e che la sezione dei cavi per i collegamenti elettrici sia idonea e conforme alla normativa vigente. Il costruttore dell’apparecchio non è responsabile per eventuali danni causati dalla mancanza di messa a terra dell’impianto o per anomalie di alimentazione elettrica. Prima della messa in funzione controllare che la tensione di rete sia conforme al valore di targa degli apparecchi. Sono vietate prese multiple, prolunghe o adattatori. È vietato utilizzare i tubi dell’impianto idraulico, di riscaldamento e del gas per il collegamento di terra dell’apparec­chio. Se l’apparecchio è fornito di cavo di alimentazione, qualora si renda necessaria la sua sostituzione, occorre utilizzare un cavo delle stesse caratteristiche (tipo H05VV-F 3x1,5 mm (tipo H05VV-F 3x1,5 mm dell’apparecchio e fatto scorrere no a fargli raggiungere i morsetti del termostato o la morsettiera. Per l’esclusione dell’apparecchio dalla rete deve essere utilizzato un interruttore bipolare rispondente alle norme nazionali vigenti (apertura contatti di almeno 3 mm, meglio se provvisto di fusibili). La messa a terra dell’apparecchio è obbligatoria e il cavo di terra (che deve essere di colore giallo-verde e più lungo di quelli delle fasi) va ssato al morsetto in corrispondenza del simbolo Se l’apparecchio non è fornito di cavo di alimentazione, la modalità di installazione deve essere scelta tra le se­guenti:
- collegamento alla rete fissa con tubo rigido (se l’apparecchio non è fornito di fermacavo), utilizzare cavo con sezione minima 3x1,5 mm
- con cavo flessibile (tipo H05VV-F 3x1,5 mm fermacavo.
2
, diametro 8,5 mm) deve essere introdotto nell’apposito foro situato nella parte posteriore
2
;
2
, diametro 8,5 mm), qualora l’apparecchio sia fornito di
2
, diametro 8,5 mm). Il cavo di alimentazione
.
Collaudo ed accensione dell'apparecchio
Prima di accendere l'apparecchio, effettuare il riempimento con l’acqua di rete. Tale riempimento si effettua aprendo il rubinetto centrale dell’impianto domestico e quello dell’acqua calda no alla fuoriuscita di tutta l’aria dal serbatoio. Vericare visivamente l’esistenza di eventuali perdite d’acqua anche dalla angia, eventualmente serrare con moderazione i bulloni. Accendere l'apparecchio utilizzando l'interruttore.
8
Page 9
IT
MANUTENZIONE (per personale qualificato)
Prima di chiedere comunque l’intervento dell’Assistenza Tecnica per un sospetto guasto, vericare che il mancato funzionamento non dipenda da altre cause quali, ad esempio, temporanea mancanza di acqua o di energia elettrica.
Attenzione: prima di effettuare qualsiasi operazione, scollegare l'apparecchio dalla rete elettrica.
Regolazione della temperatura di esercizio
Per i modelli non muniti di manopola, la regolazione della temperatura può essere effettuata rimuovendo la calottina ed agendo con un cacciavite a taglio sul perno di regolazione del termostato seguendo le indicazioni grache. N.B. In fase di prima regolazione della temperatura è necessario applicare una leggera pressione ruotando il perno per rimuovere il sigillo che vincola il termostato sulla temperatura di massima efficienza energetica.
Svuotamento dell’apparecchio
È indispensabile svuotare l’apparecchio se deve rimanere inutilizzato per un lungo periodo e/o in un locale sottoposto al gelo. Procedere allo svuotamento dell’apparecchio come di seguito:
- chiudere il rubinetto di intercettazione, se installato (D Fig. 2), altrimenti il rubinetto centrale dell’impianto domestico;
- aprire il rubinetto dell’acqua calda (lavabo o vasca da bagno);
- aprire il rubinetto B (Fig. 2).
Eventuale sostituzione di componenti
Rimuovere la calottina per intervenire sulle parti elettriche. Per intervenire sul termostato occorre scollegarlo dal cavo di alimentazione e slarlo dalla sede. Per poter intervenire sulla resistenza e sull’anodo bisogna prima svuotare l’apparecchio. Svitare i 5 bulloni (C Fig. 3) e togliere la angia (F Fig. 3). Alla angia sono accoppiate la resistenza e l’anodo. Durante la fase di rimontaggio fare attenzione affinché la posizione della guarnizione della angia, del termostato e della resistenza siano quelle originali (Fig. 3). Dopo ogni rimozione è consigliabile la sostituzione della guarnizione angia (Z Fig. 4).
Utilizzare soltanto i ricambi originali da centri assistenza autorizzati dal costruttore, pena il decadimento della conformità dell'apparecchio al Decreto Ministeriale 174.
Manutenzioni periodiche
Per mantenere una buona efficienza dell’apparecchio è opportuno procedere alla disincrostazione della resisten­za (R g. 4) ogni due anni circa (in presenza di acque ad elevata durezza la frequenza va aumentata). L’operazione, se non si vogliono adoperare liquidi adatti allo scopo (in questo caso leggere attentamente le sche­de di sicurezza del disincrostante), può essere effettuata sbriciolando la crosta di calcare facendo attenzione a non danneggiare la corazza della resistenza. L’anodo di magnesio (N g. 4) deve essere sostituito ogni due anni, pena il decadimento della garanzia. In pre­senza di acque aggressive o ricche di cloruri è consigliato vericare lo stato dell’anodo ogni anno. Per sostituirlo bisogna smontare la resistenza e svitarlo dalla staffa di sostegno.
Riattivazione sicurezza bipolare
In caso di surriscaldamento anormale dell’acqua, un interruttore termico di sicurezza, conforme alle norme na­zionali vigenti, interrompe il circuito elettrico su ambedue le fasi di alimentazione alla resistenza; in tal caso chiedere l’intervento dell’Assistenza Tecnica.
Modelli termoelettrici
Tutte le istruzioni di questo libretto valgono anche per i modelli Termoelettrici che sono dei serbatoi per l’acqua calda* con un elemento riscaldante ausiliario ad immersione**, progettati per essere collegati ad un impianto centrale di riscaldamento. Il riscaldamento dell’acqua nell’apparecchio avviene tramite uno scambiatore di calore (a forma di serpentina) interno al prodotto; qualora il riscaldamento tramite lo scambiatore di calore non dovesse funzionare, l’acqua del serbatoio viene riscaldata dall’elemento ausiliario. Operazione supplementare per questi apparecchi è l’allaccio alle tubazioni dell’impianto centrale di riscalda­mento. Collegare l’attacco superiore termo del prodotto alla colonna montante dell’impianto di riscaldamento e quello inferiore a quella discendente, interponendo due rubinetti. Il rubinetto inferiore, più accessibile, servirà per escludere l’apparecchio dall’impianto quando l’impianto centrale non è in funzione.
9
Page 10
IT
È consigliato di isolare termicamente gli allacci delle tubazioni del prodotto all’impianto centrale al ne di garantire le performance termiche dichiarate, anche quando la fonte esterna di calore è interrotta (es. manutenzione e/o fuori servizio).
* “serbatoio per l’acqua calda”, un dispositivo per immagazzinare acqua calda per usi sanitari e/o di
riscaldamento d’ambiente, ivi compresi eventuali additivi, che non è munito di generatori di calore, fatta eventualmente eccezione per uno o più elementi riscaldanti ausiliari a immersione (Direttiva EU 814/2013).
** “elemento riscaldante ausiliario a immersione”, una resistenza elettrica che sfrutta l’effetto Joule, che
costituisce parte di un serbatoio per l’acqua calda e che genera calore solo quando la fonte esterna è interrotta (compresi i periodi di manutenzione) o fuori servizio (…) (Direttiva EU 814/2013).
NORME D'USO PER L'UTENTE
Funzionamento e Regolazione della temperatura d’esercizio
Accensione/Spegnimento
L'accensione e lo spegnimento dello scaldacqua si effettua agendo sull'interruttore bipolare esterno e non inse­rendo o staccando la spina del cavo di alimentazione elettrica. La lampada spia rimane accesa durante la fase di riscaldamento.
Regolazione della temperatura di esercizio
Per i modelli muniti di manopola, la regolazione della temperatura può essere effettuata agendo su quest'ultima (come da indicazioni grache). N.B. In fase di prima regolazione della temperatura è necessario applicare una leggera pressione ruotando la manopola per rimuovere il sigillo che vincola il termostato sulla temperatura di massima efficienza energetica. Per i modelli senza manopola, la temperatura può essere regolata soltanto da personale qualicato.
NOTIZIE UTILI (per l'utente)
Prima di effettuare qualsiasi operazione di pulizia dell'apparecchio assicurarsi di aver spento il prodotto portando l'interruttore esterno in posizione OFF. Non utilizzare insetticidi, solventi o detersivi aggressivi che possano danneggiare le parti verniciate o in materiale plastico.
Se l’acqua in uscita è fredda, verificare:
- che l'apparecchio sia collegato all'alimentazione elettrica e l'interruttore esterno sia in posizione ON;
- che la manopola di regolazione della temperatura non sia regolata verso il minimo.
Se vi è presenza di vapore in uscita dai rubinetti:
Interrompere l’alimentazione elettrica dell’apparecchio e contattare l'assistenza tecnica.
Se vi è flusso insufficiente di acqua calda, verificare:
- la pressione di rete dell’acqua;
- l'eventuale ostruzione dei tubi di ingresso ed uscita dell’acqua (deformazioni o sedimenti).
Fuoriuscita d’acqua dal dispositivo contro le sovrapressioni
Un gocciolamento di acqua dal dispositivo è da ritenersi normale durante la fase di riscaldamento. Se si vuole evitare tale gocciolamento, occorre installare un vaso di espansione sull’impianto di mandata. Se la fuoriuscita continua durante il periodo di non riscaldamento, far vericare:
- la taratura del dispositivo;
- la pressione di rete dell’acqua.
Attenzione: Non ostruire mai il foro di evacuazione del dispositivo!
10
Page 11
IT
QUALORA IL PROBLEMA PERSISTA, IN OGNI CASO NON TENTARE DI RIPARARE L’APPARECCHIO, MA RIVOLGERSI SEMPRE A PERSONALE QUALIFICATO.
I dati e le caratteristiche indicate, non impegnano la Ditta costruttrice, che si riserva il diritto di apportare tutte le modiche ritenute opportune senza obbligo di preavviso o di sostituzione.
Ai sensi dell’art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 “Attuazione della direttiva 2012/19/UE sui riuti di apparecchiature elettriche ed elettroniche (RAEE)”
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla
ne della propria vita utile deve essere raccolto separatamente dagli altri riuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a ne vita agli idonei centri comunali di raccolta differenziata dei riuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma è possibile consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al mo­mento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con supercie di vendita di almeno 400 m da smaltire con dimensioni inferiori a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.
2
è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici
11
Page 12
EN
GENERAL SAFETY INSTRUCTIONS
1. Read the instructions and warning in this manual carefully,
they contain important information regarding safe installa­tion, use and maintenance.
This manual is an integral part of the product. Hand it on to
the next user/owner in case of change of property.
2. The manufacturer shall not liable for any injury to people, ani-
mals or damage to property caused by improper, incorrect or unreasonable use or failure to follow the instructions reported in this publication.
3. Installation and maintenance must be performed by profession-
ally qualied personnel as specied in the relative paragraphs. Only use original spare parts. Failure to observe the above in­structions can compromise the safety of the appliance and re- lieves the manufacturer of any liability for the consequences.
4. DO NOT leave the packaging materials (staples, plastic bags,
expanded polystyrene, etc.) within the reach of children - they can cause serious injury.
5. The appliance may not be used by persons under 8 years of
age, with reduced physical, sensory or mental capacity, or lack­ing the requisite experience and familiarity, unless under super­vision or following instruction in the safe use of the appliance and the hazards attendant on such use. DO NOT permit children to play with the appliance. User cleaning and maintenance may not be done by unsupervised children.
6. DO NOT touch the appliance when barefoot or if any part of
your body is wet.
7. Before using the device and after routine or extraordinary main-
tenance, we recommend lling the appliance's tank with water and draining it completely to remove any residual impurities.
8. If the appliance is equipped with a power cord, the latter may only
be replaced by an authorised service centre or professional tech­nician.
9. It is mandatory to screw on the water inlet pipe of the unit a
safety valve in accordance with national regulations. In coun­tries which have enacted EN 1487, the safety group must be calibrated to a maximum pressure of 1487 MPa (0,7 bar) and include at least a cock, check valve and control, safety valve and hydraulic load cutout.
10. Do not tamper with the overpressure safety device (valve or
12
Page 13
EN
safety group), if supplied together with the appliance; trip it from time to time to ensure that it is not jammed and to remove any scale deposits.
11. It is normal that water drips from the overpressure safety de-
vice when the appliance is heating. For this reason, the drain must be connected, always left open to the atmosphere, with a drainage pipe installed in a continuous downward slope and in a place free of ice.
12. Make sure you drain the appliance and disconnect it from the
power grid when it is out of service in an area subject to subzero temperatures.
13. Water heated to over 50 °C can cause immediate serious burns
if delivered directly to the taps. Children, disabled persons and the aged are particularly at risk. We recommend installing a thermostatic mixer valve on the water delivery line, marked with a red collar.
14. Do not leave ammable materials in contact with or in the vicin-
ity of the appliance.
15. Do not place anything under the water heater which may be
damaged by a leak.
13
Page 14
EN
LEGIONELLA BACTERIA FUNCTION
Legionella are small rod shaped bacteria which are a natural constituent of all fresh waters. Legionaries’ disease is a pneumonia infection caused by inhaling of Legionella species. Long periods of water stagnation should be avoided; it means the water heater should be used or ushed at least weekly.
The European standard CEN/TR 16355 gives recommendations for good practice concerning the prevention of Legionella growth in drinking water installations but existing national regulations remain in force.
This electro-mechanical storage water heater is sold with a thermostat set at a temperature higher than 60°C; it means it is enabled to carry out a “thermal disinfection cycle” to restrict the Legionella growth inside the tank.
Warning: when this software has been carrying out the thermal disinfection treatment, water temperature can cause burns. Feel water before bathing or showering.
TECHNICAL CHARACTERISTICS
For the technical specications, refer to the nameplate (the nameplate is located next to the water intake/outlet pipes).
Table 1 - Product information Product range 50 65 80 100 Weight (kg) 16 18,5 21 23 24 26
Installation
Model Refer to the nameplate
Qelec (kWh) 6,688 6,680 6,678 6,687 6,685 - 12,867 6,683 ­Load prole M M M M M - L M ­L
wa
wh
V40 (l) 65 70 85 70 70 - 130 80 -
Dispersed power (W) - - - - - 63 - - 67,49
Capacity (l) 49 65 75 75 75 74 95 95 94
Vertical Vertical Vertical Horizontal
15 dB 15 dB 15 dB 15 dB 15 dB - 15 dB 15 dB ­36,0% 36,0% 36,0% 36,0% 36,0% - 37,0% 36,0% -
Horizontal
Thermoelectric
HWST Vertical Horizontal HWST
The power consumption data in the table and the other information given in the Product Fiche (Annex A to this manual) are dened in relation to EU Directives 812/2013 and 814/2013. Products which do not have the label and Product Fiche required for boiler/solar power congurations pursuant to regulation 812/2013 may not be used in such installations. Products equipped with regulator knobs have a sealing label which prevents the knob being rotated and xes it at its set <out-of-the-box-mode> position shown in the Product Fiche (Annex A), used by the manufacturer to declare the appliance's energy class.
This appliance is conforming with the international electrical safety standards IEC 60335-1 and IEC 60335-2-21. The CE marking of the appliances attests its conformity to the following EC Directives, of which it satises the essential requisites:
- LVD Low Voltage Directive: EN 60335-1, EN 60335-2-21, EN 60529, EN 62233, EN 50106.
- EMC Electro-Magnetic Compatibility: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
- RoHS2 Risk of Hazardous Substances: EN 50581.
- ErP Energy related Products: EN 50440.
This product is in conformity with REACH regulations.
14
Page 15
EN
INSTALLING NORMS (for the installer)
This product, excluding horizontal models (Table 1), is a device that must be installed vertically in order to operate correctly. Once installation is complete, and before any water is added or the power supply is connected, use a measuring instrument (i.e. a spirit level) to check that the device has been installed perfectly vertical.
The appliance heats water to a temperature below boiling point. It must be linked up to a mains water supply ac­cording to the appliance performance levels and capacity. Before connecting the appliance, it is rst necessary to:
- Check whether the characteristics (please refer to the data plate) meet the customer’s requirements.
- Make sure the installation conforms to the IP degree (of protection against the penetration of liquids) of the appliance according to the applicable norms in force.
- Read the instructions provided on the packaging label and on the appliance data plate.
This appliance was designed to be installed only inside buildings in compliance with the applicable norms in force. Furthermore, installers are requested to keep to the following advice in the presence of:
- Damp: do not install the appliance in closed (unventilated) and damp rooms.
- Frost: do not install the appliance in areas where the temperature may drop critically and there may be a risk that ice may form.
- Sunlight: do not expose the appliance to direct sunrays, even in the presence of windows.
- Dust/vapours/gas: do not install the appliance in the presence of particularly dangerous substances such as acidic vapours, dust or those saturated with gas.
- Electrical discharges: do not install the appliance directly on electrical supplies that aren’t protected against sudden voltage jumps.
In the case of walls made of bricks or perforated blocks, partition walls featuring limited static, or masonry differ­ent in some way from those stated, you rst need to carry out a preliminary static check of the supporting system. The wall-mounting fastening hooks must be designed to support a weight that is three times higher than the weight of the water heater lled with water. Fastening hooks with a diameter of at least 12 mm are recommended. We recommend installing the appliance (A Fig. 1) as close as possible to the delivery points to minimise heat loss along the pipes. Local regulations may provide for restrictions on installation in bathrooms; observe any regula­tory minimum distances. To facilitate maintenance, make sure there is a clearance of at least 50 cm inside the enclosure for access to the electrical equipment.
Hydraulic connection
Connect the water heater’s inlet and outlet with pipes or ttings that are able to withstand temperature in excees of 90°C at a pressure exceeding that of the working pressure. Therefore, we advise against the use of any materi­als which cannot resist such high temperatures. The appliance must not be supplied with water of hardness less than 12°F, nor with especially hard water (greater than 25°F); we recommend installing a water softener, properly calibrated and controlled - do not allow the re­sidual hardness to fall below 15°F. Screw a “T” piece union to the water inlet pipe with the blue collar. On one side of the “T” piece union, screw a tap for draining the appliance that can only be opened with the use of a tool (B Fig. 2). On the other side of the “T” piece union screw the safety valve supplied (A Fig. 2).
Safety group complies with the European standard EN 1487
Some countries may require the use of hydraulic special safety devices; the installer must check the suitability of the safety device he tends to use. Do not install any shut-off device (valve, cock, etc.) between the safety unit and the heater itself. The appliance's drain outlet must be connected to a drain pipe of diameter at least equal to the of the outlet itself, with a funnel to permit an air gap of at least 20 mm for visual inspection. Use a hose to connect the safety group to the mains cold water supply; t a cock if necessary (D g. 2). In addition, a water discharge tube on the outlet C Fig. 2 is necessary if the emptying tap is opened. When installing the safety device, do not tighten it fully down, and do not tamper with its settings. It is necessary to connect the drain, which must always be left exposed to the atmosphere, with a drainage pipe that is installed sloping downwards in a place with no ice. If the network pressure is closed to the calibrated valve pressure, it will be necessary to apply a pressure reducer far away from the appliance. To avoid any possible damage to the mixer units (taps or shower) it is necessary to drain any impurities from the pipes.
Electrical connection
It is mandatory, before installing the appliance, to perform an accurate control of the electrical system by verifying compliance with current safety standards, which is adequate for the maximum power absorbed by the water heater (refer to the data plate) and that the section of the cables for the electrical connection is suitable and complies with
15
Page 16
EN
local regulations. The manufacturer is not liable for damage caused by lack of grounding or anomalous power supply. Before starting up the appliance, check that the power rating matches that given on the nameplate. The use of multiplugs, extensions or adaptors is strictly prohibited. It is strictly forbidden to use the piping from the plumbing, heating and gas systems for the appliance earthing connection. If the appliance is supplied with a power supply cable, should the latter need replacing, use a cable featuring the same characteristics (type H05VV-F 3x1.5 mm 3x1,5 mm
2
dim. 8.5 mm) must be routed into the hole in the back of the appliance and connected to the thermo-
2
, 8.5 mm in diameter. The power cord (type H05VV-F
stat terminals or terminal block clamps. Use a two-pole switch conforming with national laws in force (contact gap of at least 3 mm, preferably equipped with fuses) to disconnect the appliance's power supply. The appliance must be grounded with a cable (yellow/green and longer than the phase cable) connected to the terminals marked
. Before starting up the appliance, check that the power rating matches that given on the nameplate. If the appli­ance is not supplied with a power supply cable, choose one of the following installation modes:
- connection to mains with a rigid pipe (if the appliance has no cable clamp); use a cable with a minimum 3x1.5
2
section;
mm
- with a exible cable (type H05VV-F 3x1.5mm
2
, 8.5 mm in diameter) if the appliance is supplied with a cable
clamp.
Testing and ignition of the device
Before powering up the appliance, ll the heater with mains water. To do so, open the mains cock and the hot water tap until all the air has been vented from the boiler. Check for leaks from the anges, tighten down the ttings (not too much!) if necessary. Turn on the appliance with the switch.
MAINTENANCE REGULATIONS (for qualied personnel)
Before calling your Technical Servicing Centre, check that the fault is not due to lack of water or power failure.
Caution: disconnect the appliance from the mains before conducting any maintenance work.
Setting the operating temperature
For models without knob, temperature adjustment can be done removing the cap and using a screwdriver on the thermostat adjustment pin, following the drawing instructions. PLEASE NOTE During the stage of the rst temperature adjustment it is necessary to apply light pressure rotat­ing the pin to remove the seal that blocks the thermostat to the maximum energy efficiency temperature.
Emptying the appliance
The appliance must be emptied if it is to be left unused for a long period and/or in premises subject to frost. To drain the appliance, proceed as follows:
- close the tap, if installed (D Fig. 2), otherwise the central tap domestic power supply;
- turn on the hot water tap (wash basin or bathtub);
- open the drain valve B (Fig. 2).
Replacing parts
Remove the enclosure to access the electrical equipment. To act on the thermostat it is necessary to disconnect it from the power cord and remove it from its holder. Before handling the heating element and anode, empty the appliance. Undo the 5 bolts (C g. 3) and remove the ange (F g. 3). The heating element and anode are attached to the ange. During reassembly, make sure that the ange gasket, the thermostat and the heating element are put back in their original positions (Fig. 3). We recommend replacing the ange gasket (Z Fig. 4) every time it is disassembled.
Use only original parts from authorized service centres authorized by the manufacturer.
Periodical maintenance
The heating element (R g. 4) should be descaled every two years (the frequency must be increased, if water is very hard) to ensure it works properly. If you do not wish to use a liquid descaler (in this case please read the safety data sheets of descaling), you can simply break off the deposit, taking care not to damage the heating element's cladding. The magnesium anode (N g. 4) must be replaced every two years, otherwise the decay of the warranty. In the presence of aggressive or waters rich in chloride it is recommended to check the status of the anode annually.
16
Page 17
EN
To remove this, disassemble the heating element and unscrew from the support bracket.
Bipolar safety device
If the water overheats excessively, a safety circuit breaker (compliant with applicable national regulations) trips to cut off electricity to the heating element (both power supply phases); contact the Service Centre if this occurs.
Thermoelectrical models
All instructions in this manual also apply to Thermoelectric models that are hot water storage tanks* with back-up immersion heaters**, designed to be connected to a central heating system. The water in the appliance is heated by a serpentine-shaped heat exchanger inside the product; if heating through the heat exchanger does not work, the water in the tank is heated by the back-up heater. However, such models must also be connected to the central heating system pipes. Connect the upper radiator connector of the appliance to the heating system's up pipe, and the lower one to the down pipe, tting two cocks at the same time. The lower cock, which is easier to access, is used to disconnect the appliance from the circuit when the heating system is not in use. It is advisable to thermally insulate the product piping connections to the central heating system in order to ensure the declared heating performance, even when the external heat source is disrupted (e.g. for maintenance and/ or if the system is out of order).
* “hot water storage tank” means a vessel for storing hot water for water and/or space heating purposes, includ-
ing any additives, which is not equipped with any heat generator except possibly one or more back-up immer­sion heaters (EU Directive 814/2013).
** “back-up immersion heater” means a Joule effect electric resistance heater that is part of a hot water storage
tank and generates heat only when the external heat source is disrupted (including during maintenance peri­ods) or out of order (...) (EU Directive 814/2013).
USER INSTRUCTIONS
Operation and Regulation of the operating temperature
On/Off
To the heater turn on and off use the external two-pole switch, do not turn on and off introducing or removing the power cord plug in/from the electrical power. The indicator light remains ON during heating.
Adjusting the operating temperature
For the models with knob, temperature adjustment can be done using it (as in the drawing instructions). PLEASE NOTE During the stage of the rst temperature adjustment it is necessary to apply light pressure rotat­ing the knob to remove the seal that blocks the thermostat to the maximum energy efficiency temperature. For models without knob, temperature adjustment can only be done by qualied personnel.
USEFUL INFORMATION (for the user)
Before any operation of cleaning the device make sure to turn off the product by bringing the external switch to the OFF position. Do not use insecticides, solvents or aggressive detergents that may damage the painted parts or plastic material.
If the water delivery is cold, have the following checked:
- that the device is connected to the power supply and the external switch is in the ON position;
- that the temperature adjustment knob is not set to minimum.
If there is presence of steam output from the taps:
Remove power from the electrical appliance and contact technical support.
If the hot water delivery is insufficient, have the following checked:
- the pressure of the water mains;
- eventual obstruction of the inlet and outlet pipes (deformation or sediment).
17
Page 18
EN
Water trickling from the pressure safety device
During the heating phase, some water may trickle from the tap. This is normal. To prevent the water trickling, a suitable expansion vessel must be installed on the ow system. If the trickling continues even after the heating phase, have the following checked:
- device calibration;
- the pressure of the water mains.
Caution: Never obstruct the appliance outlet!
IF THE PROBLEM PERSISTS,NEVER ATTEMPT TO REPAIR THE APPLIANCE YOURSELF - ALWAYS HAVE THIS DONE BY A QUALIFIED TECHNICIAN.
The indicated data and specications are not binding; the manufacturer reserves the right to modify them at his own discretion notication or replacement.
This product conforms to Directive WEEE 2012/19/EU.
The symbol of the crossed waste paper basket on the appliance and its packaging indicates that the product must be scrapped separately from other waste at the end of its service life. The user must therefore hand the equipment over to a sorted waste disposal facility for electro-technical and electronic equipment at the end of its service life.
Alternatively, he may return the equipment to the retailer at the time of purchase of a new equivalent type of appli­ance. Electronic equipment of size less than 25 cm can be handed over to any electronics equipment retailer whose sales area is at least 400 m
18
2
for disposal free of charge and without any obligation to purchase new product.
Page 19
FR
CONSIGNES GÉNÉRALES DE SÉCURITÉ
1. Lire attentivement les consignes et les recommandations
contenues dans le présent livret car elles fournissent d’importantes indications concernant la sécurité de l’installation, l’utilisation et d’entretien.
Le présent livret constitue une partie intégrante et
essentielle du produit. Il doit être conservé soigneusement et devra toujours accompagner l'appareil même en cas de cession à un autre propriétaire ou utilisateur et/ou de transfert sur une autre installation.
2. La société fabricante n'est pas reponsable des éventuels
dommages aux personnes, animaux et objets causés par une utilisation inappropriée, erronée et déraisonnable ou par une abence de respect des instructions signalées dans ce fascicule.
3. L'intallation et la maintenance de l'appareil doivent être effectuées
par un personnel qualifié professionellement et comme indiqué dans les paragraphes correspondants. Utiliser exclusivement des pièces de rechange originales. Le non respect de ce qui est indiqué plus haut peut compromettre la sécurité et fait déchoir la responsabilité du fabricant.
4. Les éléments d’emballage (agraphes, sachets en plastique,
polystyrène expansé etc.) ne doivent pas être laissés à la portée des enfants car ils sont une source de danger.
5. L’appareil peut être utilisé par des enfants âgés d’au moins
8 ans et par des personnes avec des capacités physiques, sensorielles ou mentales réduites ou sans l’expérience ou la connaissance nécessaire, pourvu qu’ils soient sous surveillance ou après que ces derniers aient reçu les consignes concernant l’usage sûr de l’appareil et la compréhension des risques s’y rapportant. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et la maintenance destinée à être effectués par l’utilisateur ne doivent pas être accomplis par les enfants sans surveillance.
6. Il est interdit de toucher l’appareil si l’on est pieds nus ou avec
des parties du corps mouillées.
7. Avant d’utiliser l’appareil et après une intervention d'entretien
ordinaire ou extraordinaire, il convient de remplir d'eau le réservoir de l'appareil et d'effectuer ensuite une vidange complète, afin d'éliminer toute impureté résiduelle.
8. Si l'appareil est muni du câble d'alimentation, en cas de
19
Page 20
FR
remplacement de ce dernier, s'adresser à un centre d'assistance autorisé ou à un personnel qualifié.
9. Il est obligatoire de visser sur le tuyau d’entrée d’eau de l’appareil
un canne de sécurité conforme aux normes nationales. Pour les nations qui ont transposé la norme EN 1487, le groupe de sécurité doit comporter une pression maximale de 0,7 MPa et comprendre au moins un robinet d’arrêt, un clapet anti-retour, un clapet de sécurité, une vanne de sécurité, un dispositif d’interruption de la charge hydraulique.
10. Le dispositif contre les surpressions (valve ou groupe de
sécurité) ne doit pas être altéré et doit être mis en marche périodiquement pour vérifier qu'il ne soit pas bloqué et pour éliminer d'éventuels dépôts de calcaire.
11. Un égouttement du dispositif contre les surpressions est
normal durant la phase de chauffage. Pour cela raccorder le déchargement, laissé quoi qu’il en soit ouvert, avec un tuyau de drainage installé en pente continue vers le bas et dans un lieu sans glace.
12. Il est indispensable de vider l'appareil et le débrancher du
réseau électrique s'il doit rester inutilisé dans un local sujet au gel.
13. L’eau chaude distribuée avec une température dépassant
50°C aux robinets d’utilisation peut provoquer immédiatement de graves brûlures. Les enfants, les personnes handicapées et âgées sont plus exposées à ce risque. Il est donc conseillé d’utiliser une vanne de mélange thermostatique que l’on doit visser au tuyau de sortie de l’eau de l’appareil.
14. Aucun objet inflammable ne doit se trouver en contact et/ou
près de l'appareil.
15. Éviter de se tenir sous l’appareil et d’y placer tout objet, pouvant,
par exemple, s'abîmer à cause d'une fuite d'eau éventuelle.
20
Page 21
FR
FONCTION ANTI-LEGIONELLA
La Legionella est un type de bactérie en forme de bâtonnet que l’on trouve naturellement dans toutes les eaux de source. La « maladie des légionnaires » consiste en un type particulier de pneumonie provoquée par l’inhalation de vapeur d’eau contenant la bactérie. Il est dès lors nécessaire d’éviter les longues périodes de stagnation de l’eau contenue dans le chauffe-eau. Mieux vaut l’utiliser ou la vider au moins une fois par semaine.
La norme européenne CEN/TR 16355 fournit des indications quant aux bonnes pratiques à adopter pour empê­cher la prolifération de la Legionella dans les eaux potables. De plus, s’il existe des normes locales qui imposent des restrictions complémentaires en ce qui concerne la Legionella, ces dernières devront être respectées.
Ce chauffe-eau à accumulation électromécanique est vendu avec un thermostat ayant une température de fonc­tionnement supérieure à 60°C. Il est en mesure d’effectuer un cycle de désinfection thermique limitant la prolifé­ration des bactéries de Legionella dans le réservoir.
Attention : lorsque l’appareil effectue le cycle de désinfection thermique, la température de l’eau peut provoquer des brûlures. Faire attention à la température de l’eau avant un bain ou une douche.
CARACTÉRISTIQUES TECHNIQUES
Pour les caractéristiques techniques, se référer aux données de la plaque (étiquette placée à proximité des tuyaux d’entrée et de sortie de l’eau).
Tableau 1 - Informations du produit Gamme de produit 50 65 80 10 0 Poids (kg) 16 18,5 21 23 24 26
Installation
Modèle Se reporter à la plaque des caractéristiques
Qelec (kWh) 6,688 6,680 6,678 6,687 6,685 - 12,867 6,683 ­Prole de charge M M M M M - L M ­L
wa
wh
V40 (l) 65 70 85 70 70 - 130 80 -
Puissance diffusée (W)
Capacité (l) 49 65 75 75 75 74 95 95 94
Verticale Verticale Verticale Horizontale
15 dB 15 dB 15 dB 15 dB 15 dB - 15 dB 15 dB ­36,0% 36,0% 36,0% 36,0% 36,0% - 37,0% 36,0% -
- - - - - 63 - - 67,49
Horizontale
Thermoélectrique
HWST Verticale Horizontale HWST
Les caractéristiques énergétiques du tableau et les données complémentaires présentes dans la che du produit (Annexe A faisant partie intégrante de ce livret) sont dénies sur la base des Directives EU 812/2013 et 814/2013. Les produits sans étiquette et sans la che relative d’ensembles de chauffe-eaux et dispositifs solaires, prévues par le règlement 812/2013, ne sont pas destinés à la réalisation de ces ensembles. Les produits équipés de bouton de réglage ont le thermostat placé en condition de « prêt à l’emploi », congura­tions indiquées dans la che de produit (Annexe A), suivant laquelle la classe énergétique relative a été déclarée par le fabricant.
Cet appareil est conforme aux normes internationales de sécurité électrique CEI 60335-1 ; CEI 60335­2-21. Le marquage CE présent sur l‘appareil atteste sa conformité aux Directives Communautaires sui­vantes, dont il répond aux exigences essentielles :
- Directive Basse Tension BT : EN 60335-1, EN 60335-2-21, EN 60529, EN 62233, EN 50106.
- Compatibilité Électromagnétique CEM : EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
- Limitation des Substances Dangereuses ROHS : EN 50581.
- Produits liés à l‘Énergie ErP : EN 50440.
Ce produit est conforme au règlement REACH.
21
Page 22
FR
INSTALLATION DE L’APPAREIL (pour l’installateur)
Ce produit, à l'exception des modèles horizontaux (Tableau 1), est un appareil qui doit être installé en position verticale an de fonctionner correctement. À la n de l'installation, et avant toute opération de mise en eau et d'alimentation électrique, utiliser un instrument de référence (ex: un niveau à bulle) an de vérier la verticalité effective du montage. L’appareil permet de réchauffer l’eau à une température inférieure
à sa température d’ébullition. Il doit être raccordé à un réseau d’adduction d’eau sanitaire correspondant proportionnellement à ses perfor­mances et à sa capacité. Avant de raccorder l’appareil, il est nécessaire de :
- S’assurer que les caractéristiques (voir la plaque signalétique) répondent aux besoins du client.
- Vérier la conformité de l’installation à l’indice de protection IP (protection contre la pénétration de uides) de l’appareil selon les normes en vigueur.
- Lire les indications gurant sur l’étiquette de l’emballage et sur la plaque signalétique.
Cet appareil est conçu uniquement pour installation à l’intérieur de locaux conformément aux réglementations en vigueur et exige le respect des instructions suivantes suite à la présence de :
- Humidité: ne pas installer l’appareil dans des locaux fermés (non ventilés) et humides.
- Gel: ne pas installer l’appareil dans des lieux où un abaissement de la température à un niveau critique avec risque de formation de glace est probable.
- Rayons du soleil: ne pas exposer l’appareil aux rayons directs du soleil, même s’il y a des baies vitrées.
- Poussière/vapeurs/gaz: ne pas installer l’appareil en présence d’atmosphère particulièrement agressive contenant des vapeurs acides, des poussières ou saturée de gaz.
- Décharges électriques: ne pas installer l’appareil directement relié à des lignes électriques non protégées contre les sautes de tension.
En cas de murs fabriqués en briques ou blocs creux, de cloisons peu statiques ou d’ouvrages de maçonnerie autres que ceux qui sont indiqués, il faut procéder à une vérication statique préalable du système de support. Les crochets d’attache au mur doivent pouvoir soutenir un poids triple de celui du chauffe-eau rempli d’eau. On conseille des crochets de 12 mm. Il est conseillé d’installer l’appareil (A Fig.1) au plus près des endroits d’utilisation, pour limiter les dispersions de chaleur le long des tuyauteries. Les normes locales peuvent prévoir des restrictions en ce qui concerne l’installation de l’appareil dans la salle de bain, respecter donc les distances minimales prévues par les normes en vigueur. Pour faciliter les interventions d'entretien, prévoir un espace libre à l'intérieur de la calotte, d'au moins 50 cm, pour accéder aux éléments électriques.
Branchement hydraulique
Brancher l‘entrée et la sortie du chauffe-eau avec des tuyaux et des raccords résistants, outre à la pression d‘exercice, à la température de l‘eau chaude, qui peut normalement atteindre ou même dépasser 90 °C. Il est donc déconseillé d‘utiliser des matériaux qui ne résistent pas à ces températures. L'appareil ne doit pas fonctionner avec une eau d‘une dureté inférieure à 12 °F ; en revanche, avec une eau particulièrement dure (plus de 25 °F), il est conseillé d‘utiliser un adoucisseur, étalonné et contrôlé comme il se doit ; dans ce cas, la dureté résiduelle ne doit pas baisser en dessous de 15 °F. Visser sur le tuyau d‘entrée de l‘eau dans l‘appareil, reconnaissable par le collier bleu, un raccord en T. Sur ce raccord, visser d‘un côté un robinet pour la vidange du chauffe-eau (B Fig. 2), qui ne puisse être manœuvré qu‘à l‘aide d‘un outil, et de l‘autre le dispositif contre les surpressions (A Fig. 2).
Groupe de sécurité conforme à la Norme Européenne EN 1487
Certains pays pourraient exiger d'utiliser des dispositifs hydrauliques de sécurité spécifique, conformes aux dispositions légales locales ; il revient à l'installateur qualifié, préposé à l'installation du produit, d'évaluer la conformité du dispositif de sécurité à utiliser. Il est interdit d‘interposer un dispositif d‘arrêt quelconque (vannes, robinets, etc.) entre le dispositif de sécurité et le chauffe-eau. La sortie d'évacuation du dispositif doit être reliée à une tuyauterie d'évacuation ayant un diamètre au moins égal à celle de raccordement de l'appareil, à travers un entonnoir qui réalise une distance d'air de 20 mm minimum et offre la possibilité d'un contrôle visuel. Raccorder avec un tuyau exible le tuyau de l'eau froide de réseau et l'entrée du groupe de sécurité, en utilisant si nécessaire un robinet d'arrêt (D Fig. 2). Prévoir en outre un tuyau d‘évacuation de l‘eau, appliqué sur la sortie, en cas d‘ouverture du robinet de vidange (C Fig. 2). En vissant le groupe de sécurité, ne pas le forcer en n de course et ne pas l'altérer. S‘il existe une pression de réseau proche des valeurs d‘étalonnage de la vanne, un réducteur de pression doit être installé le plus loin possible de l‘appareil. Si l‘on décide d‘installer des mitigeurs (robinets ou douches), pur­ger les tuyauteries des impuretés éventuelles qui pourraient les abîmer.
22
Page 23
FR
Branchement électrique
Il est obligatoire, avant d’installer l’appareil, d’effectuer un contrôle soigné de l’installation électrique en vérifiant la conformité aux normes de sécurité en vigueur, qui soit adapté à la puissance maximum absorbée par le chauffe­eau (se référer aux informations de plaque d’identification) et que la section des câbles pour les raccordements électriques soit adaptée et conforme à la norme en vigueur. Le constructeur de l’appareil n’est pas responsable pour les éventuels dommages causés par l’absence de mise à la terre de l’installation ou par des anomalies d’alimentation électrique. Avant la mise en fonction, contrôler que la tension du réseau soit conforme à la valeur sur la plaque des appareils. Interdiction d’utiliser des prises multiples, des rallonges ou des adaptateurs. Interdiction d’utiliser les tuyaux de l’installation d’eau, de chauffage et du gaz pour raccorder l’appareil à la terre. S’il vous faut remplacer le câble d’alimentation qui équipe l’appareil, utilisez un câble ayant les mêmes caractéristiques (type H05VV-F 3x1,5 mm
2
, diamètre 8,5 mm). Le câble d’alimentation (de type H05VV-F 3x1,5 mm2, diamètre 8,5 mm) doit être introduit dans le trou prévu à cet effet, situé à l’arrière de l’appareil, et fait glisser jusqu’à ce qu’il atteigne les bornes du thermostat ou le bornier. Pour couper l'appareil du réseau, utiliser un interrupteur bipolaire conforme aux normes nationales en vigueur (ouverture des contacts d'au moins 3 mm, encore mieux s'il est équipé de fusibles). La mise à terre de l’appareil est obligatoire et le câble de terre (qui doit être de couleur jaune-verte et de longueur supérieure aux phases) doit être xé à la borne à l’endroit marqué par le symbole
. Avant la mise en fonction, contrôler que la tension du réseau soit conforme à la valeur sur la plaque des appareils. Si l’appareil n’est pas équipé de câble d’alimentation, choisir un mode d’installation parmi les suivants :
- connexion au réseau xe avec tuyau rigide (si l’appareil n’est pas pourvu de serre-câble), utiliser un câble
avec section minimum 3x1,5 mm
- par câble exible (type H05VV-F 3x1,5 mm
2
;
2
, diamètre 8,5 mm), si l’appareil est équipé d’un pince-câble.
Test et allumage de l’appareil
Avant d’allumer l'appareil, le remplir avec de l'eau du réseau. Ce remplissage s'effectue en ouvrant le robinet central de l'installation domestique et celui de l'eau chaude, jusqu'à ce que tout l'air soit sorti du réservoir. Vérier visuellement la présence de fuites d'eau éventuelles, de la bride également, et serrer légèrement les boulons. Mettre l'appareil en service avec l'interrupteur.
NORMES D’ENTRETIEN (pour personnel qualié)
Quoi qu‘il en soit, avant de demander l‘intervention de l'Assistance technique pour une panne, vérier que le dysfonctionnement ne dépende pas d‘autres causes, par exemple l‘absence momentanée d‘eau ou d‘électricité.
Attention : Avant toute intervention, débrancher l'appareil du réseau électrique.
Réglage de la température d'exercice
Pour les modèles sans manette, le réglage de la température peut être effectué en enlevant la petite calotte et en intervenant avec un tournevis plat sur le goujon de réglage du thermostat en suivant les indications graphiques. N.B. Lors du premier réglage de la température, il faut appliquer une légère pression en tournant le goujon pour enlever le capsule qui bloque le thermostat sur la température maximale d’efficacité énergétique.
Vidange de l’appareil
Il est indispensable de vidanger l‘appareil s‘il doit rester inutilisé pendant une longue période ou dans un local soumis au gel. Procéder à la vidange de l'appareil comme décrit ci-dessous :
- fermez le robinet d’arrêt, s’il y en a un d’installé (D Fig. 2), ou bien le robinet central de l’installation domes-
tique;
- ouvrez le robinet de l’eau chaude (lavabo ou baignoire);
- ouvrez le robinet B (Fig. 2).
Remplacement éventuel de composants
Enlever la calotte, pour intervenir sur les éléments électriques. Pour intervenir sur le thermostat, il faut le déconnecter du câble d'alimentation et l'extraire de son emplacement. Pour intervenir sur la résistance et sur l‘anode, il faut d‘abord vidanger l‘appareil. Dévisser les 5 boulons (C g. 3) et retirer la bride (F g. 3). La résistance et l’anode sont couplées à la bride. Lors du remontage faire attention à ce que les positions de l’étanchéité de la bride, du thermostat et de la résistance soient celles prédisposées en usine (Fig. 4). Après toute intervention, on conseille de remplacer le joint d’étan­chéité de la bride (Z Fig. 4).
Utiliser uniquement des pièces de rechange d‘origine, provenant des centres d‘assistance autorisés par le fabricant.
23
Page 24
FR
Entretien périodique
Pour obtenir le bon rendement de l'appareil il est opportun de procéder à la désincrustation de la résistance (R g. 4) tous les deux ans environ (en présence d'eaux ayant une dureté élevée la fréquence doit être augmentée). L’opération, si l'on ne souhaite pas utiliser des liquides prévus à cet effet (dans ce cas lire attentivement les ches de sécurité du désincrustant), on peut accomplir cette opération en cassant la croute de calcaire, en veillant à ne pas endommager la cuirasse de la résistance. L’anode de magnésium (N g. 4) doit être remplacé tous les deux ans, dans le cas contraire la garantie est caduque. En présence d’eaux agressives ou riches en chlorures, il est recommandé de vérier l’état de l’anode tous les ans. Pour la remplacer, il faut démonter la résistance et la dévisser de l‘étrier de support.
Réactivation de la sécurité bipolaire
En cas de surchauffe anormale de l'eau, un interrupteur thermique de sécurité, conforme aux normes nationales en vigueur, coupe le circuit électrique sur les deux phases d'alimentation à la résistance ; dans ce cas, demander l'intervention de l'Assistance technique.
Modèles thermoélectriques
Toutes les instructions de ce livret sont également valables pour les modèles Thermoélectriques qui sont des réservoirs pour l’eau chaude* avec un élément chauffant auxiliaire à immersion**, conçus pour être branchés à une installation centrale de chauffage. Le chauffage de l’eau dans l’appareil se fait par un échangeur de chaleur (en forme de serpentin) interne au produit ; si le chauffage par l’échangeur de chaleur ne devait pas fonctionner, l’eau du réservoir est chauffée par l’élément auxiliaire. Ces appareils exigent comme opération supplémentaire d'être raccordés aux tuyauteries de système central de chauffage. Brancher le raccord supérieur thermique du produit à la colonne montante du système de chauffage et l'inférieur à la colonne descendante, en interposant deux robinets. Le robinet inférieur, plus accessible, servira à couper l'appareil de l'installation quand le système central n'est pas en marche. Il est recommandé d’isoler thermiquement les branchements du produit au système central an de garantir les performances thermiques déclarées, même quand la source extérieure de chaleur est interrompue (pas ex. en maintenance et/ou hors service).
* « réservoir pour l’eau chaude », un dispositif pour emmagasiner de l’eau chaude pour utilisation sanitaire et/
ou de chauffage d’atmosphère, y compris éventuels additifs, qui n’est pas pourvu de générateurs de chaleur, éventuellement à l’exception d’un ou plusieurs éléments chauffants auxiliaires à immersion (Directive EU 814/2013).
** « élément chauffant auxiliaire à immersion », une résistance électrique qui exploite l’effet Joule, qui est partie
d’un réservoir pour l’eau chaude et qui génère de la chaleur seulement lorsque la source extérieure est inter­rompue (y compris les périodes de maintenance) ou hors service (...) (Directive EU 814/2013).
NORMES D’UTILISATION POUR L’USAGER
Fonctionnement et réglage de la température d‘exercice
Allumage /Extinction
L’allumage et l’extinction du chauffe-eau s’effectue en intervenant sur l’interrupteur bipolaire extérieur et surtout pas en introduisant ou en débranchant la che du câble d’alimentation électrique. Le voyant reste allumé uniquement en phase de chauffage.
Réglage de la température d‘exercice
Pour les modèles munis de manette, le réglage de la température peut être effectuée en intervenant sur celle-ci (voir les indications graphiques). N.B. Lors du premier réglage de la température, il faut appliquer une légère pression en tournant la manette pour enlever le capsule qui bloque le thermostat sur la température maximale d’efficacité énergétique. Pour les modèles sans manette, la température peut être réglée uniquement par un personnel qualié.
RENSEIGNEMENTS UTILES (pour l’utilisateur)
Avant d’effectuer toute opération de nettoyage de l’appareil s’assurer d’avoir éteint le produit en mettant l’inter­rupteur externe en position OFF. Ne pas utiliser d’insecticides, solvants ou détergents agressifs qui pourraient endommager les éléments peints ou en matière plastique.
24
Page 25
FR
Si l'eau à la sortie est froide, vérier :
- que l’appareil soit branché à l’alimentation électrique et que l’interrupteur extérieur soit en position ON;
- que la manette de réglage de la température ne soit pas réglée vers le minimum.
S’il y a présence de vapeur en sortie par les robinets :
Interrompre l'alimentation électrique de l'appareil et contacter l’assistance technique.
En cas de distribution insuffisante de l'eau chaude, vérier :
- la présence d’eau dans le réseau;
- éventuelle obstruction des tuyaux d’entrée et sortie de l’eau (déformations ou sédiments).
Fuite d’eau du dispositif contre les surpressions
Un égouttement d’eau depuis le dispositif est normal en phase de chauffage. Pour éviter cet égouttement, instal­ler un vase d’expansion dans l’installation de refoulement. Si la fuite continue après la période de chauffage, faire vérier:
- l’étalonnage du dispositif;
- la présence d’eau dans le réseau.
Attention: ne jamais boucher le trou d’évacuation du dispositif!
SI LE PROBLÈME PERSISTE, DANS TOUS LES CAS, NE JAMAIS ESSAYER DE RÉPARER L'APPAREIL, MAIS S'ADRESSER TOUJOURS À UN PERSONNEL QUALIFIÉ.
Les données et les caractéristiques indiquées n’engagent pas la société productrice, qui se réserve le droit d’apporter tout changement qu’elle considérera utile sans obligation de préavis ou de remplace­ment.
Ce produit est conforme à la directive WEEE 2012/19/EU.
Le symbole de la poubelle barrée présent sur l’équipement ou sur l’emballage indique que le produit, à la n de sa vie utile, doit être collecté séparément des autres déchets. L’utilisateur devra donc remettre l’appareil en n de vie aux centres municipaux de tri sélectif des déchets électrotechniques et électroniques.
Comme alternative à la gestion autonome, l’appareil à éliminer peut être remis au revendeur, au moment de l’achat d’un nouvel appareil de type équivalent. Il est également possible de remettre gratuitement, sans obligation d’achat, les pro­duits électroniques à éliminer ayant une dimension inférieure à 25 cm, aux revendeurs de produits électroniques disposant d’une surface de vente d’au moins 400 m clage, au traitement et à l’élimination compatible avec l’environnement, contribue à éviter les effets négatifs possibles sur la nature et sur la santé, et favorise la réutilisation et/ou le recyclage des matériaux dont l’équipement est fait.
2
. La collecte séparée correcte, permettant de coner l’équipement éliminé au recy-
25
Page 26
ES
INSTRUCCIONES GENERALES DE SEGURIDAD
1. Lea con atención las instrucciones y las advertencias con-
tenidas en este manual, ya que proporcionan importantes indicaciones sobre la seguridad de instalación, de uso y de mantenimiento.
El presente manual es parte integrante y esencial del pro-
ducto. Deberá acompañar siempre al aparato incluso en caso de venta de este último a otro propietario o usuario y/o de transferencia a otra instalación.
2. El fabricante no se hace responsable por daños a personas,
animales y cosas derivados de usos inapropiados, erróneos e irracionales o de un incumplimiento de las instrucciones conte­nidas en este manual.
3. Las operaciones de instalación y mantenimiento del aparato
solo deben ser llevadas a cabo por personal profesionalmente cualicado y siguiendo las indicaciones de los apartados co­rrespondientes. Utilice exclusivamente repuestos originales. El incumplimiento de lo anterior puede comprometer la seguridad y exonera al fabricante de cualquier responsabilidad.
4.
Los elementos de embalaje (grapas, bolsas de plástico, poliesti­reno expandido, etc.) no deben dejarse al alcance de los niños, ya que son fuentes de peligro.
5. El aparato puede ser utilizado por niños mayores de 8 años y
por personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia o sin los necesarios conocimientos, a condición de que estén bajo supervisión o tras haber recibido instrucciones sobre el uso seguro del equipo y la comprensión de los peligros conexos. Los niños no deben jugar con el apara­to. La limpieza y el mantenimiento que deben realizarse por par­te del usuario no deben ser efectuados por niños sin vigilancia.
6. Está prohibido tocar el equipo estando descalzo o con partes
del cuerpo mojadas.
7. Antes de utilizar el aparato y tras una intervención de mante-
nimiento ordinario o extraordinario, es conveniente llenar con agua el depósito del aparato y, después, vaciarlo por completo, a n de eliminar las impurezas residuales.
8. Si el aparato dispone de cable eléctrico de alimentación, en caso
de sustitución del mismo, hay que dirigirse a centro de asistencia autorizado o a personal profesionalmente cualicado.
9. Es obligatorio enroscar al tubo de entrada del agua del aparato
26
Page 27
ES
una válvula de seguridad en conformidad con las normativas nacionales. Para los Países que han acogido la norma EN 1487, el grupo de seguridad debe estar a una presión máxima de 0,7 MPa, debe disponer al menos de un grifo de bloqueo, de una válvula de retención, de una válvula de seguridad y de un dis­positivo de interrupción de la carga hidráulica.
10. El dispositivo contra las sobrepresiones (válvula o grupo de
seguridad) no debe ser alterado y debe ponerse en funciona­miento periódicamente para comprobar que no esté bloqueado y para eliminar posibles depósitos de cal.
11. Un goteo del dispositivo de protección contra sobrepresiones
es normal en la fase de calentamiento del agua. Por eso es necesario conectar el tubo de desagüe, que se dejará siempre abierto a la atmósfera, a un tubo de drenaje instalado con una pendiente continua hacia abajo y en un lugar en que no se for­me hielo.
12. Es indispensable vaciar el aparato y desconectarlo de la red
eléctrica si se deja sin funcionar en un local sometido al hielo.
13. El agua caliente suministrada a través de los grifos de uso con
una temperatura superior a los 50°C puede causar inmediata­mente graves quemaduras. Los niños, las personas discapa­citadas y los ancianos están más expuestos a este riesgo. Se aconseja por lo tanto utilizar una válvula mezcladora termostáti­ca que será atornillada en el tubo de salida de agua del aparato.
14. No debe haber ningún elemento inamable en contacto y/o cer-
ca del aparato.
15. Evite situarse debajo del aparato y colocar cualquier objeto que
pueda, por ejemplo, estropearse debido a una pérdida de agua.
27
Page 28
ES
FUNCIÓN ANTI-LEGIONELLA
La legionella es un tipo de bacteria con forma de bastoncillo que se encuentra naturalmente en todas las aguas de manantial. La “enfermedad del legionario” consiste en un género particular de pulmonía causado por la inhalación del vapor de agua que contiene esta bacteria. En tal óptica, es necesario evitar largos períodos de estancamiento del agua contenida en el calentador, el cual se debería utilizar o vaciar al menos cada semana. La norma europea CEN/TR 16355 proporciona indicaciones sobre las buenas prácticas a adoptar para prevenir la proliferación de la legionella en aguas potables. Además, es necesario respetar cualquier otra restricción establecida por las normas locales contra la legionella. Este calentador de agua por acumulación de tipo electromecánico se vende con un termostato que tiene una temperatura de trabajo superior a 60°C y sirve para efectuar un ciclo de desinfección térmica que limita la proli­feración de la bacteria de la legionella en el depósito.
Atención: durante el ciclo de desinfección térmica, la alta temperatura del agua puede causar quemaduras. Prestar atención a la temperatura del agua antes de un baño o una ducha.
CARACTERÍSTICAS TÉCNICAS
Para las características técnicas consulte los datos de la placa (etiqueta colocada cerca de los tubos de entrada y salida del agua).
Tabla 1 - Información del producto Gama de producto Peso (kg) 16 18,5 21 23 24 26
Instalacíon
Modelo Consulte la placa de datos Qelec (kWh) 6,688 6,680 6,678 6,687 6,685 - 12,867 6,683 ­Perl de carga M M M M M - L M ­L
wa
wh
V40 (l) 65 70 85 70 70 - 130 80 -
Potencia dispersa (W) - - - - - 63 - - 67,49
Capacidad (l) 49 65 75 75 75 74 95 95 94
50 65 80 100
Vertical Vertical Vertical Horizontal
15 dB 15 dB 15 dB 15 dB 15 dB - 15 dB 15 dB ­36,0% 36,0% 36,0% 36,0% 36,0% - 37,0% 36,0% -
Horizontal
Termoeléctrico
HWST Vertical Horizontal HWST
Los datos energéticos de la tabla y los otros datos que aparecen en la Ficha de Producto (Anexo A que forma parte de este manual) se denen en base a las Directivas EU 812/2013 y 814/2013. Los productos que no tienen la etiqueta y la respectiva cha para conjuntos de termo y dispositivos solares, establecidas por el reglamento 812/2013, no se pueden usar para la realización de dichos conjuntos. Los productos con botón de regulación tienen el termostato colocado en la condición de ajuste < listo para el uso > indicada en la Ficha de Producto (Anexo A), según la cual el fabricante ha declarado la respectiva clase energética.
Este aparato respeta las normas internacionales de seguridad eléctrica IEC 60335-1; IEC 60335-2-21. La colocación del marcado CE en el equipo certica su conformidad con las siguientes Directivas Comuni­tarias, de las cuales satisface los requisitos esenciales:
- LVD Low Voltage Directive: EN 60335-1, EN 60335-2-21, EN 60529, EN 62233, EN 50106.
- EMC Electro-Magnetic Compatibility: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
- RoHS2 Risk of Hazardous Substances: EN 50581.
- ErP Energy related Products: EN 50440.
Este producto respeta el Reglamento REACH.
28
Page 29
ES
NORMAS DE INSTALACIÓN (para el instalador)
Este producto, a excepción de los modelos horizontales (Tabla 1), es un aparato que se debe instalar en posición vertical para funcionar correctamente. Al nalizar la instalación, antes de llenarlo de agua y ac­tivar la alimentación eléctrica, comprobar la verticalidad efectiva del montaje utilizando un instrumento de comprobación (por ejemplo, un nivel de burbuja).
El aparato sirve para calentar agua a una temperatura inferior a la de ebullición. Debe estar conectado a una red de suministro de agua sanitaria dimensionada en base a sus prestaciones y capacidad. Antes de conectar el aparato es necesario:
- Controlar que las características (tomar como referencia los datos de la placa) satisfagan las necesidades del cliente.
- Vericar que la instalación sea conforme con el grado IP (protección contra la penetración de uidos) del aparato según las normas vigentes.
Leer el contenido de la etiqueta del embalaje y de la placa de característica Este aparato debe ser instalado exclusivamente en el interior de ambientes conformes con las normas vigentes y además se deben respetar las siguientes indicaciones relativas a la presencia de:
- Humedad: no instale el aparato en ambientes cerrados (sin ventilación) y húmedos.
- Hielo: no instale el aparato en ambientes en los que es probable un descenso de temperatura a niveles críticos con riesgo de formación de hielo.
- Rayos solares: no exponga el aparato directamente a los rayos solares, ni siquiera a través de vidrieras.
- Polvo/vapores/gases: no instale el aparato en ambientes particularmente agresivos como aquellos con vapores ácidos, polvos o saturados de gas.
- Descargas eléctricas: no instale el aparato directamente en las líneas eléctricas no protegidas de alteracio- nes de tensión.
En general, para distintos tipos de muros y en particular para paredes realizadas con ladrillos o bloques per­forados y para tabiques de limitada rmeza, es necesario proceder a una vericación estática preliminar del sistema de soporte. Los ganchos de jación a la pared deben poder sostener un peso igual al triple del peso del calentador de agua lleno. Se aconsejan ganchos de diámetro mínimo de 12 mm. Se aconseja instalar el aparato (A Fig. 1) lo más cerca posible de los puntos de uso para limitar la dispersión de calor a lo largo de las tuberías. Las normas locales pueden establecer restricciones para la instalación del aparato en el baño, por lo tanto res­pete las distancias mínimas establecidas por las normativas vigentes. Para facilitar el mantenimiento, deje un espacio libre alrededor de la tapa de al menos 50 cm para acceder a las partes eléctricas.
Conexión hidráulica
Conecte la entrada y la salida del termo con tubos y conectores resistentes a la presión de funcionamiento y a la temperatura del agua caliente, que normalmente puede alcanzar y también superar los 90 °C. Por eso no se aconsejan materiales que no resistan dichas temperaturas. El aparato no debe trabajar con aguas de dureza inferior a los 12°F, viceversa con aguas de dureza muy alta (mayor que 25°F). Se recomienda usar un ablandador, calibrado y controlado correctamente y en este caso la dureza residual no debe colocarse por debajo de los 15°F. Enrosque un racor en T al tubo de entrada de agua del aparato, marcado con un collarín de color azul. En dicho racor atornille por una parte un grifo para el vaciado del termo (B Fig. 2) maniobrable solo con el uso de una herramienta y por la otra el dispositivo de sobrepresión (A Fig. 2).
Grupo de seguridad conforme a la Norma Europea EN 1487
Algunos Países podrían exigir el uso de dispositivos hidráulicos de seguridad específicos que se ajusten a los requisitos legales locales. Corresponde al instalador cualificado, encargado de la instalación del producto, valo­rar la idoneidad del dispositivo de seguridad que vaya a utilizarse. Se prohíbe interrumpir los dispositivos de aislamiento (válvulas, grifos, etc.) entre el dispositivo de seguridad y el termo. La salida de descarga del dispositivo debe conectarse a una tubería de descarga con un diámetro al menos igual al de conexión del aparato, mediante un embudo que permita una distancia de aire mínima de 20 mm con posibilidad de control visual. Mediante un tubo exible, conecte al tubo del agua fría de la red pública la entrada del grupo de seguridad y, si es necesario, utilice un grifo de bloqueo (D g. 2). Además se debe incluir, en caso de apertura del grifo de vaciado, un tubo de evacuación de agua aplicado a la salida C Fig. 2. Al atornillar el grupo de seguridad, no lo fuerce hasta el tope ni los altere o manipule. Si existe una presión de red cercana a los valores de calibrado de la válvula, es necesario aplicar un reductor de presión lo más lejos posible del aparato. En el caso de que se decida por la instalación de un grupo de tipo
29
Page 30
ES
mezclador (grifería o ducha) se deben purgar las tuberías de posibles impurezas que podrían dañarla.
Conexión eléctrica
Antes de instalar el aparato, es obligatorio realizar un control meticuloso de la instalación eléctrica comprobando su conformidad con las normas de seguridad vigentes, que sea adecuada a la potencia máxima absorbida por el calentador de agua (consulte los datos de la placa) y que la sección de los cables para las conexiones eléctricas sea idónea y esté en conformidad con la normativa vigente. El fabricante del aparato no se responsabiliza por daños provocados por la falta de puesta a tierra de la instalación ni por anomalías de la instalación eléctrica. Antes de ponerlo en funcionamiento, controle que la tensión de la red sea conforme con el valor que se encuentra en la placa del aparato. Está prohibido el uso de regletas de tomas múltiples, extensiones o adaptadores. Está prohibido usar los tubos de la instalación hidráulica, de calefacción y de gas para la conexión a tierra del aparato. Si el aparato lleva cable de alimentación, cuando haya que sustituirlo, se deberá utilizar un cable de las mismas características (tipo H05VV-F 3x1,5 mm
2
, diámetro 8,5 mm) se debe introducir en el agujero correspondiente situado en la parte posterior del aparato
mm
2
, diámetro 8,5 mm). El cable de alimentación (tipo H05VV-F 3x1,5
y se debe deslizar hasta alcanzar los bornes del termostato o el panel de bornes. Para aislar el aparato de la red hay que utilizar un interruptor bipolar que se ajuste a las normas nacionales vigentes (con una apertura de los contactos mínima de 3 mm y, si es posible, provisto de fusibles). La puesta a tierra del aparato es obligatoria y el cable (que debe ser de color amarillo-verde y más largo que los de las fases) se debe jar al borne que coincide con el símbolo
. Antes de ponerlo en funcionamiento, controle que la tensión de la red sea conforme con el valor que se encuentra en la placa del aparato. Si el aparato no posee cable de alimentación, se debe elegir una modalidad de instalación entre las siguientes:
- conexión a la red ja con tubo rígido (si el aparato no cuenta con sujeta cable), use un cable con sección
mínima de 3x1,5 mm
- con cable exible (tipo H05VV-F 3x1,5 mm
2
;
2
, diámetro 8,5 mm), cuando el aparato lleva jacables de serie.
Prueba y encendido del aparato
Antes de encender el aparato, llénelo con agua de la red pública. El llenado se realiza abriendo el grifo central de la instalación doméstica y el del agua caliente hasta que salga todo el aire presente en el depósito. Compruebe visualmente la existencia de eventuales pérdidas de agua inclu­so en la brida. Encienda el aparato accionando el interruptor.
NORMAS DE MANTENIMIENTO (para personal cualicado)
Antes de solicitar la intervención del Servicio Técnico por una posible avería, compruebe que el fallo del fun­cionamiento no dependa de otras causas como, por ejemplo, la falta temporal de agua o de energía eléctrica.
Atención: antes de realizar cualquier operación, desconecte el aparato de la red eléctrica.
Regulación de la temperatura de funcionamiento
Para los modelos sin pomo, la regulación de la temperatura se puede realizar quitando la tapa y ajustando el perno de regulación del termostato con un destornillador plano siguiendo las indicaciones grácas. IMPORTANTE En la fase de la primera regulación de la temperatura es necesario aplicar una ligera presión gi­rando el perno para eliminar el sello que vincula el termostato a la temperatura de máxima eciencia energética.
Vaciado del aparato
Es indispensable vaciar el aparato si debe permanecer inutilizado en un local con riesgo de heladas. Vacíe el aparato tal como se indica a continuación:
- si está instalado el grifo de aislamiento (D Fig. 2), ciérrelo; si no lo está, cierre el grifo central de la instalación
doméstica;
- abra el grifo de agua caliente (lavabo o bañera);
- abra el grifo B (Fig. 2).
Sustitución de componentes
Quite la tapa para intervenir en las partes eléctricas. Para intervenir en el termostato hay que desconectar del cable de alimentación y extraerlo de su lugar. Para poder intervenir sobre la resistencia y el ánodo, primero se debe vaciar el aparato. Desenrosque los 5 pernos (C Fig. 3) y quite la brida (F Fig. 3). La resistencia y el ánodo están acoplados a la brida. Cuando se vuelva a colocar, cuide que la posición de la junta de la brida, del termostato y de la resistencia
30
Page 31
ES
sea la original (Fig. 3). Cada vez que se quita la brida, es aconsejable sustituir la junta (Z Fig. 4).
Use solo recambios originales provenientes de los centros de asistencia autorizados por el fabricante.
Mantenimientos periódico
Para mantener en perfecto estado el aparato, desincruste la resistencia (R Fig. 4) cada dos años aprox. (Si el aparato trabaja con aguas caracterizadas por una dureza elevada, la frecuencia debe aumentarse.) La operación, si no quiere trabajar con líquidos idóneos para dicho n (en este caso, lea atentamente las chas de seguridad del desincrustante), puede realizarse desmenuzando la costra de cal prestando especial atención para no estropear la coraza de la resistencia. El ánodo de magnesio (N Fig. 4) debe ser sustituido cada dos años; si no se sustituye, queda anulada de in­mediato la garantía. En presencia de aguas agresivas o ricas en cloruros, se aconseja comprobar el estado del ánodo cada año. Para sustituirlo es necesario desmontar la resistencia y desatornillarlo de la abrazadera de sujeción.
Reactivación de seguridad bipolar
En caso de recalentamiento anómalo del agua, un interruptor térmico de seguridad, que respeta las normas nacionales en vigor, interrumpe el circuito eléctrico en ambas fases de alimentación a la resistencia; en ese caso solicite la intervención de la Asistencia Técnica.
Modelos termoeléctricos
Todas las instrucciones de este manual valen también para los modelos Termoeléctricos, que son depósito de agua caliente* con un calentador de inmersión de reserva**, diseñados para conectarse a una instalación central de calefacción. El calentamiento del agua en el aparato se realiza a través de un intercambiador de calor (con forma de ser­pentín) situado dentro del producto; en caso de que el calentamiento no funcione a través del intercambiador de calor, el calentador de inmersión de reserva calentará el agua del depósito. Estos aparatos también se tienen que conectar a las tuberías de la central de calefacción. Conecte la conexión superior del producto en la columna montante de la instalación de calefacción y la inferior en la que baja, y colo­que dos grifos. El grifo inferior, que es el más accesible, se usará para aislar el aparato de la instalación cuando la instalación central no está en funcionamiento. Se recomienda aislar térmicamente las conexiones de las tuberías del producto en la instalación central, para garantizar los rendimientos térmicos declarados, incluso cuando la fuente de calor externa se interrumpa (por ejemplo, en los períodos de mantenimiento o cuando está averiada).
* «depósito de agua caliente», un recipiente para almacenar agua caliente sanitaria y para nes de calefacción,
incluidos los eventuales aditivos, que no está equipado con ningún generador de calor, salvo quizá uno o varios calentadores de inmersión de reserva (Directiva EU 814/2013).
** «calentador de inmersión de reserva», una resistencia eléctrica que utiliza el efecto Joule, que forma parte
de un depósito de agua caliente y genera calor solo cuando la fuente de calor externa se ha interrumpido (incluidos los períodos de mantenimiento) o cuando está averiada (…) (Directiva EU 814/2013).
NORMAS DE USO PARA EL USUARIO
Funcionamiento y regulación de la temperatura de funcionamiento
Encendido/Apagado
El encendido y el apagado del calentador de agua se realiza mediante el interruptor bipolar externo y no conec­tando o desconectando le enchufe del cable de alimentación eléctrica. El indicador luminoso permanece encendido solo durante la fase de calentamiento.
Regulación de la temperatura de funcionamiento
Para los modelos con pomo, la regulación de la temperatura se puede realizar con el mismo (según indicaciones grácas). IMPORTANTE En la fase de la primera regulación de la temperatura es necesario aplicar una ligera presión gi­rando el pomo para eliminar el sello que vincula el termostato a la temperatura de máxima eciencia energética. Para los modelos sin pomo, la temperatura se puede regular solo por el personal cualicado.
31
Page 32
ES
NOTAS IMPORTANTES (para el usuario)
Antes de realizar una operación de limpieza del aparato, asegúrese de haber apagado el producto situando el interruptor externo en la posición OFF. No utilice insecticidas, solventes ni detergentes agresivos que puedan estropear las partes pintadas o de ma­terial plástico.
Si el agua de salida está fría, compruebe:
- que el aparato esté conectado a la alimentación eléctrica y que el interruptor externo esté en la posición ON;
- que el pomo de regulación de la temperatura no esté regulado hacia el mínimo.
Si hay vapor en la salida de los grifos:
Interrumpa la alimentación eléctrica del aparato y póngase en contacto con el centro de asistencia técnica.
Si el caudal de agua caliente es insuciente, compruebe:
- la presión de red del agua;
- si hay una obstrucción en los tubos de entrada y de salida del agua (deformaciones o sedimentos.
Expulsión de agua por el dispositivo de sobrepresión
Durante la fase de calentamiento es normal que gotee agua del dispositivo. Si se quiere evitar dicho goteo, se debe instalar un vaso de expansión en la instalación de salida. Si continúa expulsando agua durante el período de no calentamiento, se debe comprobar:
- el calibrado del dispositivo;
- la presión de red del agua.
Atención: No obstruya nunca la salida de evacuación del dispositivo.
SI EL PROBLEMA PERSISTE, NO INTENTE REPARAR EL APARATO; CONTACTE SIEMPRE CON PERSO­NAL CUALIFICADO.
Los datos y las características no comprometen a la empresa fabricante, que se reserva el derecho de aportar todas las modicaciones que considere oportunas sin previo aviso o sustitución.
Este producto está en conformidad con la Directiva WEEE 2012/19/EU.
El símbolo del contenedor tachado que aparece en el aparato o en su embalaje indica que el producto se debe recoger por separado con respecto a otros residuos al nal de su vida útil. Por tanto, el usuario debe entregar el apa-
rato al nal de su vida útil a los centros idóneos de recogida selectiva de los residuos electrotécnicos y electrónicos. Como alternativa a la gestión autónoma es posible entregar el equipo que se quiere eliminar al revendedor cuando se compra un nuevo equipo de tipo equivalente. Los productos electrónicos que se deben eliminar y que tengan dimensiones inferiores a los 25 cm se pueden entregar de forma gratuita a los revendedores de productos electrónicos con supercie de venta de al menos 400 m La recogida selectiva adecuada del equipo para el reciclaje, el tratamiento y la eliminación compatible con el medio ambiente, contribuye a evitar posibles efectos negativos en el medio ambiente y en la salud y favorece el nuevo uso y/o reciclado de los materiales que componen el aparato.
32
2
, sin obligación de compra.
Page 33
PT
INSTRUÇÕES GERAIS DE SEGURANÇA
1. Ler atentamente as instruções e as advertências contidas
no presente manual, pois fornecem indicações importantes acerca da segurança da instalação, do uso e da manutenção.
O presente manual é parte integrante e essencial do produ-
to. Deverá acompanhar sempre o aparelho, mesmo em caso de cessão a outro proprietário ou utilizador e/ou transfe­rência para outro sistema.
2. A empresa fabricante não se responsabiliza por eventuais da-
nos a pessoas, animais e objetos decorrentes de usos impró­prios, incorretos e irracionais ou do incumprimento das instru­ções apresentadas neste manual.
3. A instalação e a manutenção do aparelho devem ser feitas por
pessoal prossionalmente qualicado e conforme indicado nos respetivos parágrafos. Utilizar exclusivamente peças sobressa­lentes originais. O descumprimento das indicações apresenta­das acima pode comprometer a segurança e determina a isen- ção de responsabilidade do fabricante.
4. Os elementos de embalagem (grampos, sacos de plástico, es-
ferovite, etc.) não devem ser deixados ao alcance de crianças, pois são fontes de perigo.
5. O aparelho pode ser utilizado por crianças com idade não in-
ferior a 8 anos e por pessoas com reduzidas capacidades fí­sicas, sensoriais ou mentais, ou desprovidas de experiência, desde que sejam supervisionadas ou após receberem instru­ções acerca do uso do aparelho e compreenderem os perigos inerentes a ele. As crianças não devem brincar com o aparelho. A limpeza e a manutenção destinadas a serem realizadas pelo utilizador não devem ser feitas por crianças sem supervisão.
6. É proibido tocar o aparelho se estiver com pés descalços ou
com partes do corpo molhadas.
7. Antes de utilizar o aparelho e depois de uma intervenção de
manutenção ordinária ou extraordinária, convém encher com água o reservatório do aparelho e, em seguida, fazer uma ope­ração de completo esvaziamento a m de remover eventuais impurezas residuais.
8. Se o aparelho possuir cabo elétrico de alimentação, a sua even-
tual substituição deverá ser feita por um centro de assistência autorizado ou por pessoal prossionalmente qualicado.
9. É obrigatório aparafusar no tubo de entrada de água do apa-
33
Page 34
PT
relho uma válvula de segurança conforme com as normas na­cionais. Para os países que transpuseram a norma EN 1487 o grupo de segurança deve ter uma pressão máxima de 0,7 MPa e deve compreender pelo menos uma torneira de intercetação, uma válvula de retenção, uma válvula de segurança e um dis­positivo de interrupção de carga hidráulica.
10. O dispositivo contra as sobrepressões (válvula ou grupo de se-
gurança), não deve ser adulterado e deve ser acionado perio­dicamente para vericar se não está bloqueado e para remover eventuais depósitos de calcário.
11. O gotejamento do dispositivo contra as sobrepressões é nor-
mal na fase de aquecimento da água. Por isso, é necessário ligar a descarga, que deve permanecer sempre aberta para a atmosfera, com um tubo de drenagem instalado com inclinação contínua para baixo e em local sem gelo.
12. É indispensável esvaziar o aparelho e desconectá-lo da rede
elétrica se tiver que permanecer inutilizado em um local subme­tido ao gelo.
13. A água quente fornecida com uma temperatura superior a 50°
C às torneiras de utilização pode causar imediatamente quei­maduras graves. Crianças, portadores de deciência e idosos estão mais expostos a esse risco. Por isso, é aconselhável utili­zar uma válvula misturadora termostática aparafusada ao tubo de saída de água do aparelho sinalizado com um colar verme­lho.
14. Nenhum elemento inamável pode estar em contacto e/ou per-
to do aparelho.
15. Não colocar em baixo do aparelho nem aproximar dele qual-
quer objeto que possa, por exemplo, ser danicado por uma eventual fuga de água.
34
Page 35
PT
FUNÇÃO ANTILEGIONELA
A legionela é um tipo de bactéria em forma de palito, que está presente naturalmente em todas as águas de nascente. A "doença dos legionários" consiste numa espécie particular de pneumonia causada pela inalação de vapor de água com esta bactéria. Neste sentido, é necessário evitar longos períodos de estagnação da água contida na caldeira, que deve ser usada ou esvaziada pelo menos semanalmente. A norma europeia CEN/TR 16355 fornece indicações relativamente às boas práticas a adotar para prevenir a proliferação da legionela em águas potáveis; além disso, caso existam normas locais que imponham restrições adicionais relativamente à legionela, estas devem ser aplicadas. Este termoacumulador de tipo eletromecânico é vendido com um termóstato com uma temperatura de funcio­namento superior a 60 °C; consegue assim efetuar um ciclo de desinfeção térmica adequado para limitar a proliferação da bactéria da legionela no depósito.
Atenção: enquanto o aparelho efectua o ciclo de desinfeção térmica, a alta temperatura da água pode causar queimaduras. Prestar atenção à temperatura da água antes de tomar banho ou duche.
CARACTERÍSTICAS TÉCNICA
Para as características técnicas, consultar os dados de placa (etiqueta colocada perto dos tubos de entrada e saída de água).
Tabela 1 - Informações sobre o Produto
Gama de producto Peso (kg) 16 18,5 21 23 24 26
Instalação
Modelo Consultar a placa das características Qelec (kWh) 6,688 6,680 6,678 6,687 6,685 - 12,867 6,683 ­Perl de carga M M M M M - L M ­L
wa
wh
V40 (l) 65 70 85 70 70 - 130 80 -
Potência dispersa (W) - - - - - 63 - - 67,49
Capacidade (l) 49 65 75 75 75 74 95 95 94
50 65 80 100
Verticais Verticais Verticais Horizontais
15 dB 15 dB 15 dB 15 dB 15 dB - 15 dB 15 dB ­36,0% 36,0% 36,0% 36,0% 36,0% - 37,0% 36,0% -
Horizontais
Termoelétrico
HWST Verticais Horizontais HWST
Os dados energéticos na tabela e os outros dados apresentados na Ficha do Produto (Anexo A que é parte integrante deste manual) são denidos com base nas Diretivas EU 812/2013 e 814/2013. Os produtos desprovidos de etiqueta e da respetiva cha para conjuntos de termoacumuladores e dispositivos solares, previstas pelo regulamento 812/2013, não são destinados à realização de tais conjuntos. Os produtos fornecidos com manípulo de regulação possuem o termóstato posicionado na condição de setting < pronto para o uso > informações indicadas na Ficha de Produto (Anexo A) segundo as quais a respetiva classe energética foi declarada pelo fabricante.
Este aparelho está em conformidade com as normas internacionais de segurança elétrica IEC 60335-1; IEC 60335-2-21. A colocação da marcação CE no aparelho certica a conformidade às seguintes Direti­vas Comunitárias, das quais satisfaz os requisitos essenciais:
- LVD Low Voltage Directive: EN 60335-1, EN 60335-2-21, EN 60529, EN 62233, EN 50106.
- EMC Electro-Magnetic Compatibility: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
- RoHS2 Risk of Hazardous Substances: EN 50581.
- ErP Energy related Products: EN 50440.
Este produto está em conformidade com o Regulamento REACH.
35
Page 36
PT
NORMAS DE INSTALAÇÃO (para o instalador)
Este produto, excluindo os modelos horizontais (Tabela 1), é um aparelho que deve ser instalado na posição vertical para operar corretamente. No nal da instalação, e antes de qualquer enchimento com água e alimentação elétrica do mesmo, utilizar um instrumento de vericação (por ex. nível com bolha) para vericar a efetiva verticalidade de montagem.
O aparelho serve para aquecer a água a uma temperatura inferior àquela de ebulição. Deve ser ligado a uma rede de adução de água para uso doméstico adequada às suas prestações e volume. Antes de ligar o aparelho, deve-se:
- Controlar que as características (referir-se aos dados da placa) satisfaçam as necessidades do cliente.
- Vericar que a instalação seja conforme ao grau IP (protecção contra penetração por uidos) do aparelho, em conformidade com as normas em vigor.
- Ler as informações escritas sobre a etiqueta da embalagem e sobre a placa das características.
Este aparelho foi projectado para ser instalado exclusivamente em locais em conformidade com as normas em vigor e requer, ademais, a observância dos avisos a seguir, relativos à presença de:
- Humidade: não instalar o aparelho em locais fechados (não arejados) e húmidos.
- Gelo: não instalar o aparelho em ambientes nos quais é provável o abaixamento da temperatura em níveis críticos com risco de formação de gelo.
- Raios solares: não expor o aparelho directamente aos raios solares, mesmo em presença de vidraças.
- Pó/vapores/gases: não instalar o aparelho em presença de ambientes especialmente agressivos, como vapores ácidos, pós ou saturados de gás.
- Descargas eléctricas: não instalar o aparelho directamente sobre as linhas eléctricas não protegidas contra oscilações de tensão.
Em caso de paredes realizadas com tijolos ou blocos furados, divisórias com estabilidade limitada ou, em todo caso, muros diversos daqueles indicados, deve-se proceder a uma vericação estática preliminar do sistema de suporte. Os ganchos de suspensão à parede devem ser aptos a sustentar um peso três vezes superior ao do termoacumulador cheio d’água. Aconselham-se ganchos com um diâmetro mínimo de 12 mm. É aconselhável instalar o aparelho (A Fig.1) o máximo possível próximo dos pontos de utilização para reduzir as dispersões de calor ao longo das tubagens. As normas locais podem prever restrições para a instalação do aparelho na casa de banho, por isso, devem ser respeitadas as distâncias mínimas previstas pelas normas vigentes. Para tornar mais fáceis as várias operações de manutenção, reservar um espaço livre ao redor da cobertura de pelo menos 50 cm para aceder às partes elétricas.
Ligação hidráulica
Ligar a entrada e a saída do termoacumulador com tubos ou conexões resistentes à pressão de funcionamento e à temperatura da água quente que normalmente pode atingir ou ultrapassar 90 °C. Por isso, desaconselha-se a utilização de materiais que não resistem a tais temperaturas. O aparelho não deve operar com águas que tenham dureza inferior a 12°F, de outro modo, no caso de águas que tenham dureza particularmente elevada (acima de 25°F), é aconselhável usar um amaciador adequadamente calibrado e monitorizado e, nesse caso, a dureza residual não deve ser inferior a 15°F. Aparafusar ao tubo de entrada de água do aparelho, marcado com o colar azul, uma conexão em “T”. Nessa conexão, aparafusar, de um lado, uma torneira para esvaziar o termoacumulador (B g. 2) cujo manuseio requer a utilização de uma ferramenta, e, do outro, um dispositivo contra sobrepressões (A g. 2).
Grupo de segurança conforme com a Norma Europeia EN 1487
Alguns países podem exigir a utilização de dispositivos hidráulicos de segurança específicos, alinhados com os requisitos de lei locais; fica a cargo do instalador qualificado, encarregado de fazer a instalação do produto, avaliar a correta adequação do dispositivo de segurança a ser utilizado. É proibido colocar qualquer dispositivo de intercetação (válvula, torneiras, etc.) entre o dispositivo de segurança e o termoacumulador. A saída de descarga do dispositivo deve ser conectada a uma tubagem de descarga que tenha um diâmetro pelo menos igual à tubagem de ligação do aparelho, através de um funil que permita uma distância de ar de no mínimo 20 mm com possibilidade de fazer o controlo visual. Ligar através de tubo exível, ao tubo da água fria de rede, a entrada do grupo de segurança, se necessário utilizando uma torneira de intercetação (D g. 2). Além disso, para quando for necessário abrir a torneira de esvaziamento, instalar um tubo de descarga de água na saída C g. 2. Ao aparafusar o grupo de segurança, não forçá-lo no m de curso e não adulterá-lo. Se houver uma pressão de rede próxima aos valores de calibração da válvula, é necessário instalar um redutor de pressão na posição mais afastada possível do aparelho. Ao decidir instalar grupos misturadores (torneiras ou duche), eliminar da instalação todas as impurezas que podem danicá-los.
36
Page 37
PT
Ligação eléctrica
É obrigatório, antes de instalar o aparelho, fazer um controlo meticuloso do sistema elétrico verificando a sua conformidade com as normas de segurança vigentes, se é adequado à potência máxima absorvida pelo termo­acumulador (consultar os dados da placa) e se a secção dos cabos para as conexões elétricas é adequada e conforme com a norma vigente. O fabricante do aparelho não é responsável por eventuais danos causados pela falta de ligação à terra do sistema ou por anomalias de alimentação elétrica. Antes de colocar em funcionamento, controlar se a tensão de rede está em conformidade com o valor de placa dos aparelhos. É proibido o uso de triplas, extensões ou adaptadores. É proibido usar os tubos da instalação hidráulica, de aquecimento e de gás para a ligação à terra do aparelho. Se o aparelho tiver cabo de alimentação, quando o tiver de substituir, deverá utilizar um cabo das mesmas carac­terísticas (tipo H05VV-F 3x1,5 mm
2
, diâmetro 8,5 mm). O cabo de alimentação (tipo H05VV-F 3x1,5 mm2, diâmetro 8,5 mm) deve ser introduzido no respetivo furo situado na parte traseira do aparelho e deslizado até alcançar os bornes do termóstato ou a placa de bornes. Para a exclusão do aparelho da rede deve ser utilizado um interruptor bipolar que satisfaça as normas nacionais vigentes (abertura dos contactos de pelo menos 3 mm, de preferência, provido de fusíveis). A ligação á terra do aparelho é obrigatório e o o de terra (que deve ser na cor amarelo-verde e mais comprido dos os das fases) deve ser xado ao terminal em correspondência do símbolo
. Se o aparelho não estiver com o cabo de alimentação, as modalidades de instalação devem ser escolhidas entre as seguintes:
- ligação à rede xa com tubo rígido (se o aparelho não for fornecido com prendedor do cabo), utilizar cabo com
secção mínima de 3x1,5 mm
- com cabo exível (tipo H05VV-F 3x1,5 mm
2
;
2
, diâmetro 8,5 mm), quando o aparelho tiver xador de série.
Teste e ligação do aparelho
Antes de ligar o aparelho, enchê-lo com água da rede. Esse enchimento é feito com a abertura da torneira central do sistema doméstico e da água quente, até sair todo o ar do reservatório. Compruebe visualmente la existencia de eventuales pérdidas de agua incluso en la brida. Si es necesario, apriétela con moderacióni. Suministre la corriente eléctrica accionando el interruptor.
NORMAS DE MANUTENÇÃO (por pessoal qualicado)
Antes de requerer a intervenção do Serviço de Assistência Técnica por uma possível avaria, certique-se de que o problema de funcionamento não foi provocado por outras causas como, por exemplo, a falta temporal de água ou de energia eléctrica.
Atenção: antes de fazer qualquer operação, desconectar o aparelho da rede elétrica.
Regulação da temperatura de funcionamento
Para os modelos não providos de manípulo, a regulação da temperatura pode ser realizada removendo-se a cobertura e atuando-se com uma chave de parafusos de ponta chata no pino de regulação do termóstato, con­forme as indicações grácas. N.B. Na fase de primeira regulação da temperatura é necessário aplicar uma ligeira pressão rodando o pino para remover o lacre que vincula o termóstato na temperatura de máxima eciência energética.
Esvaziamento do aparelho
É indispensável esvaziar o aparelho se tiver que permanecer inutilizado por um longo período e/ou em um local submetido ao gelo. Esvaziar o aparelho adotando o procedimento abaixo:
- se tiver uma torneira de isolamento instalada (D g. 2), feche-a; se não tiver, feche a torneira central da ins-
talação doméstica;
- abra uma torneira de água quente (do lavatório ou da banheira);
- abra a torneira B (g. 2).
Eventual substituição de componentes
Remover a cobertura para intervir nas partes elétricas. Para intervir no termóstato é necessário desconectá-lo do cabo de alimentação e extraí-lo do alojamento. Para poder intervir na resistência e no ânodo, primeiramente, é necessário esvaziar o aparelho. Desaparafusar os5 parafusos (C g. 3) e remover o ange (F g. 3). Estão acoplados á ange a resistência e o
37
Page 38
PT
ânodo. Quando montar novamente prestar atenção para que a posição da vedação do ange, do termostato e da resistência sejam as originais (g. 3). Após qualquer remoção, aconselha-se a substituição da vedação ange (Z Fig. 4).
Utilizar apenas peças sobressalentes originais provenientes de centros de assistência autorizados pelo fabricante.
Manutenções periódicas
Para manter a boa eciência do aparelho é oportuno proceder à desincrustação da resistência (R g. 4) a cada dois anos aproximadamente (na presença de águas de elevada dureza a frequência deve ser aumentada). A operação, se preferir não utilizar líquidos apropriados para este m (nesse caso, ler atentamente as chas de segurança do desincrustante), pode ser feita por meio da desintegração da camada de calcário com cuidado para não danicar a couraça da resistência. O ânodo de magnésio (N g. 4) deve ser substituído a cada dois anos, senão a garantia perde a validade. Na presença de águas agressivas ou ricas de cloretos, é aconselhável vericar o estado do ânodo anualmente. Para substituí-lo, é necessário desmontar a resistência e desaparafusá-lo do suporte de sustentação.
Reativação da segurança bipolar
Em caso de sobreaquecimento anormal da água, um interruptor térmico de segurança, conforme as normas nacionais vigentes, interrompe o circuito elétrico em ambas as fases de alimentação da resistência; nesse caso, solicitar a intervenção da Assistência Técnica.
Modelos termoelétricos
Todas as instruções deste manual são válidas também paraos modelos Termoelétricos que são reservatórios para a água quente* com um elemento de aquecimento auxiliar para imersão**, projetados para serem ligados a um sistema central de aquecimento. A água é aquecida no aparelho através de um permutador de calor (em forma de serpentina) interno; caso o aquecimento através do permutador de calor não funcione, a água do reservatório será aquecida pelo elemento auxiliar. Uma operação suplementar para esses aparelhos é a ligação aos tubos do sistema central de aquecimento. Li­gar a conexão superior térmica do produto à coluna ascendente do sistema de aquecimento e o inferior à coluna descendente, intercalando duas torneiras. A torneira inferior, mais acessível, servirá para excluir o aparelho do sistema quando o sistema central não estiver a funcionar. Recomenda-se de isolar termicamente as conexões dos tubos do produto ao sistema central de modo a garantir o desempenho térmico declarado, até quando a fonte externa de calor está interrompida (ex: manutenção e/ou fora de serviço).
* “reservatório para a água quente”, um dispositivo para armazenar água quente para usos sanitários e/ou de
aquecimento ambiente, incluindo eventuais aditivos, sem geradores de calor, com exceção para um ou mais elementos de aquecimento auxiliares de imersão (Diretiva EU 814/2013).
** “elemento de aquecimento auxiliar de imersão”, uma resistência elétrica que usa o efeito Joule, que faz parte
de um reservatório para a água quente e que gera calor apenas quando a fonte externa está interrompida (incluindo os períodos de manutenção) ou fora de serviço (…) (Diretiva EU 814/2013).
NORMAS DE USO PARA O UTILIZADOR
Funcionamento e Regulação da temperatura de funcionamento
Ligar/Desligar
Para ligar e desligar o termoacumulador, atuar no interruptor bipolar externo; não atuar inserindo ou desconec­tando a cha do cabo de alimentação elétrica. A lâmpada indicadora permanece acesa apenas durante a fase de aquecimento.
Regulação da temperatura de funcionamento
Para os modelos providos de manípulo, a regulação da temperatura pode ser feita atuando-se neste último (conforme as indicações grácas). N.B. Na fase de primeira regulação da temperatura é necessário aplicar uma ligeira pressão rodando o manípulo para remover o lacre que vincula o termóstato na temperatura de máxima eciência energética. Para os modelos sem manípulo, a temperatura só pode ser regulada por pessoal qualicado.
38
Page 39
PT
NOTAS IMPORTANTES (para o utilizador)
Antes de realizar qualquer operação de limpeza do aparelho, vericar se o produto foi desligado colocando o interruptor externo na posição OFF. Não utilizar inseticidas, solventes ou detergentes agressivos que possam danicar as partes pintadas ou de material plástico.
Se a água que sai estiver fria, vericar:
- se o aparelho está conectado à alimentação elétrica e o interruptor externo está na posição ON;
- que o manípulo de regulação da temperatura não seja regulado para o mínimo.
Se houver vapor na saída das torneiras:
Interromper a alimentação elétrica do aparelho e contactar a assistência técnica.
Se houver uxo insuciente de água quente, vericar:
- a pressão de rede da água;
- eventual obstrução dos tubos de entrada e saída da água (deformações ou sedimentos)..
Expulsão de água pela válvula de sobrepressão
Durante a fase de aquecimento é normal que goteje um pouco de água pela válvula de segurança. Se quiser evitar o dito gotejamento, deve instalar um vaso de expansão na instalação de saída. Se continuar a expulsar água durante o período de não aquecimento, deve-se comprovar:
- a calibragem do dispositivo;
- a pressão da rede de água.
Atenção: Não obstrua nunca a saída de evacuação do dispositivo.
SE O PROBLEMA PERSISTIR, DE QUALQUER MODO, NÃO TENTAR REPARAR O APARELHO: SOLICI­TAR SEMPRE OS SERVIÇOS DE PESSOAL QUALIFICADO.
Os dados e as características indicadas não vinculam a Empresa fabricante, que se reserva o direito de fazer todas as alterações que julgar necessárias sem a obrigatoriedade de avisar previamente ou fazer substituições.
Este produto esta de acordo com a Diretiva WEEE 2012/19/EU
O símbolo de um contentor barrado por uma cruz colocado no equipamento ou na sua embalagem indica que o produto, no m da sua vida útil, deve ser recolhido separadamente dos outros resíduos. O utilizador deverá, por­tanto, entregar o equipamento que chegou ao nal da sua vida útil em um centro autorizado de recolha seletiva de
resíduos eletrotécnicos e eletrónicos. Como opção à gestão autónoma, é possível entregar ao revendedor o equipa­mento que se pretende eliminar no momento da aquisição de um novo equipamento de tipo equivalente. Nos revendedores de produtos eletrónicos com superfície de venda de pelo menos 400 m obrigatoriedade de comprar, os produtos eletrónicos que devem ser eliminados com dimensões inferiores a 25 cm. Uma re­colha seletiva adequada que permita o encaminhamento sucessivo do equipamento desativado à reciclagem, ao tratamento e à eliminação ambientalmente compatível contribui para evitar possíveis efeitos negativos para o ambiente e para a saúde e favorec a reutilização e/ou a reciclagem dos materiais que compõem o equipamento.
2
também é possível entregar gratuitamente, sem a
39
Page 40
HU
ÁLTALÁNOS BIZTONSÁGI UTASÍTÁSOK
1. -
     -
maz.
 A berende-
­­
2. A gyártó nem vonható felelősségre a nem megfelelő, hibás vagy
ésszerűtlen használatból illetve a jelen kézikönyvben foglalt elő­írások megszegéséből eredő károkért illetve személyi sérülése-
kért.
3. A készülék beszerelését és karbantartását csak megfelelő
ismeretekkel rendelkező szakemberek végezhetik el. Kizárólag eredeti cserealkatrészek használhatók. A fentiek gyelmen kívül hagyása veszélyezteti a biztonságot, és  a gyártó mindennemű felelősségét.
4. A csomagolás anyagai (tűzőkapcsok, műanyag zacskók, poli-
sztirol hablemezek, stb.) nem kerülhetnek gyermekek kezébe, mivel ezek veszélyforrások.
5. A berendezést nyolc éven aluli gyermekek, csökkent zikai,
érzékszervi vagy mentális képességű, vagy tapasztalat vagy szükséges ismeret hiányában lévő személyek, csak felügyelet alatt használhatják, vagy ha a berendezés használatára vagy a berendezéssel kapcsolatos veszélyek megértésére vonatkozó­an utasításokkal lettek ellátva. Gyermekek a berendezéssel nem játszhatnak. A felhasználó által elvégzendő tisztítást és karban­tartást gyermekek felügyelet nélkül nem végezhetik.
6. Tilos a berendezést mezítláb vagy nedves testrésszel érinteni.
7. Használat előtt illetve a rendes vagy rendkívüli karbantartást kö-
vetően töltse fel vízzel a berendezés tartályát, majd végezze el a teljes ürítési műveletet is, a visszamaradó esetleges szennyező­dések eltávolításához.
8. Amennyiben a berendezés villamos tápkábellel van felszerelve,
ha a kábel segítségre szorul, forduljon az ügyfélközponthoz vagy szakemberhez.
9. A berendezés bemenő ági vízvezetékére kötelező egy a hatá-
lyos nemzeti előírásoknak megfelelő biztonsági szelepet csatla­koztatni. Azokban az országokban, amelyek bevezették az EN
40
Page 41
HU
1487 szabványt, a biztonsági egység maximum nyomásértéke 0,7 MPa lehet, és a biztonsági berendezésre legalább egy elzá­rócsapot, egy visszacsapó szelepet, egy biztonsági szelepet és egy hidraulikus terhelést megszakító elemet kell felszerelni.
10. A túlnyomás ellen felszerelt biztonsági elemet (szelepet vagy
biztonsági egységet) módosítani tilos. A elemet rendszeresen működtetni kell annak ellenőrzéséhez, hogy nincs-e beragadva, valamint így eltávolíthatók az esetleges vízkőlerakódások is.
11. Ha a túlnyomás ellen védő biztonsági berendezésből a vízmele-
gítési szakaszban víz szivárog, az  jelenség. Ezért az ürítő nyílást mindig nyitva kell hagyni, és egy folyamatosan lejtő csőhöz kell csatlakoztatni, és egy jégmentes helyre kell elvezet­ni.
12. Ha a berendezést hosszabb ideig nem használja, és a berende-
zés egy fagynak kitett helyiségbe van felszerelve, válassza le az elektromos hálózatról.
13. Az 50° feletti víz adagolása a használt csapokhoz azonnali sú-
lyos sérülést okozhat. Gyermekek, fogyatékkal élők és idősek fokozottabban ki vannak téve ennek a veszélynek. Éppen ezért javasoljuk hőkeverő termosztát szelep használatát a berendezés piros körrel jelzett vízkimeneti csövére erősítve.
14. A berendezéshez ne érjen és ne legyen a közelében gyúlékony
anyag.
15. Ne álljon a készülék alá, és ne helyezzen oda semmilyen olyan
tárgyat, amely az esetleges vízszivárgástól károsodhat.
41
Page 42
HU
LEGIONELLA BAKTÉRIUM ELLENI VÉDELEM
A legionella egy pálca alakú baktériumtípus, mely természetesen megtalálható minden forrásvízben. A „legio­nárius betegség” egy különleges típusú tüdőgyulladás, melyet ezt a baktériumot tartalmazó víz gőzének a be­lélegzése okoz. Ebből a szempontból el kell kerülni a vízmelegítőben lévő víz hosszú ideig tartó állását. Ezért a vízmelegítőt legalább hetente használni kell és ki kell üríteni. A CEN/TR 16355 európai szabvány tartalmazza az ivóvíz rendszerekben elszaporodó Legionella megelőzését szolgáló legjobb módszereket. Ezen kívül, ha léteznek helyi előírások, melyek további korlátozásokat írnak elő a legionellával kapcsolatban, akkor ezeket is alkalmazni kell. Ez az elektro-mechanikus típusú tárolós vízmelegítő egy termosztáttal kerül értékesítésre, melynek üzemi hő­mérséklete 60°C-nál magasabb, és így lehetővé teszi egy megfelelő termikus fertőtlenítési ciklus elvégzését a Legionella baktériumnak a tartályban való szaporodásának csökkentése érdekében.
: amíg a készülék elvégzi a termikus fertőtlenítő ciklust, addig a forró víz égési sérüléseket okozhat. Ezért fürdés vagy zuhanyzás előtt ellenőrizze a víz hőmérsékletét.
TECHNIKAI SAJÁTOSSÁGOK
A műszaki jellemzőkre vonatkozóan tanulmányozza az adattáblán lévő adatokat (a víz bevezető és víz kivezető csövek mellett lévő címke).

 50 65 80 100  16 18,5 21 23 24 26

Modell   6,688 6,680 6,678 6,687 6,685 - 12,867 6,683 -  M M M M M - L M -
L
wa
wh
 65 70 85 70 70 - 130 80 -

 49 65 75 75 75 74 95 95 94

  
15 dB 15 dB 15 dB 15 dB 15 dB - 15 dB 15 dB -
36,0% 36,0% 36,0% 36,0% 36,0% - 37,0% 36,0% -
- - - - - 63 - -


HWST   HWST
67,49
Az energia adatok és a Termék Adattáblán lévő további adatok (A Melléklet, mely szerves része a kézikönyvnek) meghatározása a 812/2013 éa 814/2013 EZ Irányelvek alapján történt. A címke és megfelelő adattábla nélküli termékek vízmelegítő és napelemes berendezések együttesének eseté­ben a 812/2013 szabályozás szerint nem alkalmazhatók ezeknek az együtteseknek a gyártásakor. A szabályzókarral felszerelt termékek termosztátja a <használatra kész > beállítási pozícióba lett állítva, a Termék Adattábláján jelezve (A Melléklet), mely szerint a vonatkozó energetikai besorolást a gyártó adta meg.
  ­­    
­
42
Page 43
HU

­ 
A készülék a vizet forráspont alatti hőmérsékletre melegíti. A készüléket teljesítményének és jellegének megfeleően méretezett használativíz-hálózathoz kell csatlakoztatni. A készülék csatlakoztatása előtt:
- bizonyosodjon meg arról, hogy annak tulajdonságai (lásd az adattáblán) megfelelnek az ügyfél igényeinek;
- győződjön meg arról, hogy a szerelés megfelel a hatályos előírásokban a készülékre vonatkozó IP (behatolás elleni védelem) számnak;
- olvassa el a csomagoláson és az adattáblán közölt adatokat.
Ezt a készüléket csak olyan zárt helyiségben lehet felállítani, mely megfelel az érvényes előírásoknak, ezenkívül gyelembe gyelembe kell venni az alábbi körülményekre vonatkozó gyelmeztetéseket is:
- : Ne szerelje fel a készüléket zárt (nem szellőző), nedves helyiségben.
- : Ne szerelje fel a készüléket olyan környezetbe, melyben a hőmérséklet kritikus szint alá csökkenhet,
ezáltal jég képződhet.
- : Ne tegye ki a készüléket közvetlen napsugárzásnak, még üvegen keresztülinek sem.
- : Ne szerelje fel a készüléket olyan környezetben, melyben kifejezetten agresszív közegek (pl.
savas gőzök, por, illetve nagy koncentrációban jelen lévő gázok) vannak jelen.
- : Ne szerelje fel a készüléket közvetlenül túlfeszültség-védelemmel nem ellátott elektromos vezetékekre.
Amennyiben a fal téglából, illetve üreges elemekből épült, korlátozott teherbírású fal, illetve a jelzettől eltérő, a fal teherbírását előzetes statikai vizsgálattal ellenőriztetni kell. A fali kampóknak el kell bírniuk a vízzel teletöltött vízmelegítő súlyának háromszorosát. Javasolt továbbá legalább ø12mm-es kapcsok alkalmazása. A fürdő helyiségben elhelyezett készülékre vonatkozó előírások szigorú betartása ajánlott (A 1. ábra). Ajánlott a készüléket minél közelebb beszerelni a rendeltetési helyéhez a csövek hő veszteségének minimálisra csökkentéséhez. A karbantartási műveletek elősegítése érdekében gondoskodjon a burkolat körüli legalább 50 cm-es szabad hely­ről, ezzel biztosítva az elektromos részekhez való hozzáférést.

Csatlakoztassa a vízmelegítő bemenetét és kimenetét üzemi nyomásnak és normál esetben a 90°C-ot elérő és meghaladó vízhőmérsékletnek ellenálló csövekhez és szerelvényekhez. Éppen ezért nem javasolt az olyan anya­gok használata, melyek nem ellenállóak ezzel a hőmérséklettel szemben. A berendezés nem működtethetői 12°F értéknél alacsonyabb vízkeménységgel és jelentősen magas kemény­séggel (25°F értéknél magasabb), javasoljuk megfelelően beállított és felügyelt vízlágyító használatát, ebben az esetben a fennmaradó keménység nem eshet 15°Férték alá. Rögzítsen a berendezés kék körrel jelzett víz bevezető csövéhez egy "T" csatlakozót. Ehhez a csatlakozóhoz rögzítsen a egy részről egy csapot a vízmelegítő ürítéséhez (B 2. ábra), mely csak egy szerszámmal irányítható, más részről a nyomásbiztonsági berendezést (A 2. ábra).

Egyes Országok előírhatják speciális biztonsági hidraulikus berendezések használatát, a helyi jogi szabályozás követelményeivel megegyezően; a beszerelést végző szakember, a termék telepítésével megbízott szervizes fel­adata a használandó biztonsági berendezés megfelelőségének mérlegelése. Tilos bármilyen elzáró berendezést helyezni (szelepet, csapot, stb.) a biztonsági berendezés és a vízmelegítő közé. A berendezés kimenetét egy legalább a berendezés csatlakozó csövével megegyező átmérőjű elvezető csőhöz kell csatlakoztatni, egy olyan tölcsérrel, mely lehetővé tesz minimum 20 mm-es távolságot, és az átvizsgálást. Csatlakoztassa exibilis csővel a hálózati hideg víz csövéhez a túlnyomás ellen védő biztonsági berendezés be­menetét, szükség esetén használjon elzáró csapot (2. ábra D). Gondoskodjon továbbá az ürítő csap kinyitása esetén egy vízelvezető csőről a kimenethez (C 2. ábra). A túlnyomás ellen védő biztonsági berendezés csatlakoztatásakor ne erőltesse azt a végállásban, és ne módo­sítsa a berendezést. Amennyiben a hálózati nyomás közelít a szelep beállított értékeihez, alkalmazzon nyomáscsökkentőt a berende­zéstől lehető legtávolabb. Amennyiben keverő egységek telepítése szükséges (csaptelep vagy zuhany), tisztítsa meg a csöveket az esetleges sérülésektől, amelyek a sérülésüket okozhatják.
43
Page 44
HU

A készülék beszerelése előtt gondosan ellenőrizni kell, hogy a villamos hálózat megfelel-e a hatályos biztonsági előírásoknak, megfelel-e a vízmelegítő által maximálisan felvett teljesítménynek, (lásd az adattábla adatai), valamint, hogy a bekötéshez használt villamos kábelek keresztmetszete megfelel-e az érvényben lévő szabályozásnak. A gyártó nem felel a berendezés földelésének elmulasztásából illetve az elektromos rendszer rendellenességeiből eredő károkért. Üzembe helyezés előtt ellenőrizze, hogy a hálózati feszültség megfelel-e a berendezés adattábláján lévő feszültség­gel. Tilos elosztók, hosszabbítók és adapterek használata. Tilos a hidraulikus berendezés, a fűtőberendezés csöveit és a gázcsöveket a berendezés földeléséhez használni. Amennyiben a berendezésheztápkábel is van mellékelve, annak cseréje esetén használjon ugyanolyan jellemzőjű kábelt (H05VV-F 3x1mm
2
típus, 8,5 mm átmérő). A tápkábelt (H05VV-F 3x1,5 mm2 típus 8,5 mm átmérő) a meg­felelő furatba kell bevezetni, mely a berendezés hátsó részén található, és be kell húzni addig, míg el nem éri a termosztát sorkapcsait vagy a sorkapcsokat. A berendezés hálózatról történő leválasztásához használjon kétsarkú megszakítót, mely megfelel az érvényben lévő nemzeti szabványoknak (érintkező nyitási távolsága legalább 3 mm, optimálisabb ha biztosítékokkal rendelkezik). A berendezés földelése kötelező, és a földelő kábelt (sárga-zöld színű a fáziskábelek mentén) a
szimbólummal egy magasságban a sorkapocshoz kell rögzíteni. Amennyiben a berendezéshez nem lett tápkábel mellékelve, a telepítés módjai a következők:
- csatlakoztatás a hálózathoz merev cső használatával (ha a készülékhez nincsenek kábelrögzítők mellékelve):
használjon legalább 3x1,5 mm
- rugalmas kábellel (H05VV-F 3x1.5mm
2
-es keresztmetszetű vezetéket;
2
típus, 8.5 mm átmérő), ha a készülék tartalmaz kábelbilincset.

A bekapcsolás előtt töltse fel a készüléket hálózati vízzel. Ezt a feltöltést a háztartás vízvezeték rendszer központi csapjának és a melegvíz-csap megnyitásával végezze el addig, amíg az összes levegőt ki nem szorította a tartályból. Szemrevételezéssel ellenőrizze, hogy nem szivárog-e víz a peremnél, szükség esetén erősítse meg a menetes csapokat. A kapcsoló segítségével helyezze a berendezést feszültség alá.

Mielőtt feltételezett hiba miatt Műszaki Ügyfélszolgálatunk beavatkozását kérné, ellenőrizze a működés hiányá­nak egyéb okait, mint például átmeneti vízhiány, vagy áramszünet.
: bármilyen beavatkozás előtt válassza le a berendezést az elektromos hálózatról.

A gomb nélküli modelleken a hőmérséklet beállításához vegye le a burkolatot, és egy lapos csavarhúzóval állítsa be a kívánt hőmérsékletet a termosztát szabályozó peckén a grakus utasításokat követve. FONTOS Az első hőmérséklet beállításkor a pecek elforgatásához némi erőkifejtésre van szükség, mert el kell tör­ni azt a zárat, amely a termosztátot a leghatékonyabb energiafelhasználást biztosító hőmérsékleti értéken tartja.

Ha a berendezést hosszabb ideig nem használja és/vagy fagynak van kitéve, mindenképpen ürítse le. Ürítse ki a berendezést a következők szerint:
- elzárni a megszakító csapot (amennyiben fel van szerelve D. 2. ábra), máskülönben elzárni a főcsapot;
- kinyitni a HMV csapot (mosdó vagy kád);
- kinyitni a csapot (B. 2. ábra).

Vegye le a fedelet, és végezze el az elektromos alkatrészeken szükséges beavatkozásokat. Ha a termosztáton beavatkozásra van szükség, kösse ki a tápvezetékét, és csúsztassa ki a termosztátot a helyéről. Az ellenállás és anód hozzáféréséhez a berendezést előbb ki kell üríteni. Hajtsa ki az 5 csavart (3 ábra, C), és távolítsa el a karimát (3 ábra, F). Az ellenállás és az anód a karimához van rögzítve. A visszaszereléskor ügyeljen arra, hogy a karima tömítése, a termosztát és az ellenállás ugyanúgy és ugyanoda kerüljön, mint ahogy és ahol eredetileg volt (3. ábra) Minden egyes eltávolításkor tanácsos kicserélni a karima tömítését (Z; 4. ábra).

44
Page 45
HU

A készülék megfelelő teljesítményének szinten tartása érdekében átlagosan kétévente érdemes eltávolítani a víz­követ az ellenállásról (4 ábra, R) (nagyon kemény víz esetén a vízkő eltávolítását gyakrabban meg kell ismételni). Amennyiben nem használ a célnak megfelelő folyadékot (olvassa el gyelmesen a mellékelt biztonsági adatlapot), a műveletet a vízkő lemorzsolásával is elvégezheti, de ügyeljen arra, hogy ne sértse meg az ellenállás burkolatát. A magnézium anódot (4 ábra, N) kétévente ki kell cserélni, máskülönben a garancia érvényét veszti. Agresszív vagy magas klórtartalmú víz használata esetén az anód állapotát évente kötelező ellenőrizni. Cseréjéhez szerelje le az ellenállást és húzza ki a bilincsből.

A víz rendellenes túlmelegedése esetén egy biztonsági hőkioldó kapcsoló a hatályos nemzeti szabványoknak megfelelően megszakítja a ellenállás áramellátását biztosító mindkét fázison az áramkört; ilyen esetekben kérje a Műszaki Szervizszolgálat beavatkozását.

A jelen kézikönyv utasításai az összes utasítása az olyan melegvíz-tároló tartály* szolgáló tartalék merülő fűtő­betéttel** felszerelt hőelektromos modellekre is vonatkozik, amelyeket központi fűtőrendszerbe való beépítésre
terveztek.
A víz felmelegítése a készülékben hőcserélővel (csőkígyóval) történik. Ha a hőcserélős vízmelegítés valamilyen okból nem működik, a vizet a tartalék fűtőelem melegíti fel. A készüléken elvégzendő kiegészítő művelet a központi fűtésrendszer csövekhez történő csatlakoztatás. A víz­melegítő felső hőcsatlakozóját csatlakoztassa a fűtésrendszer felszálló oszlopához, az alsó hőcsatlakozót a le­szálló oszlophoz két csap beillesztésével. Az alsó csap, mely jobban hozzáférhető, a készülék rendszerről történő lecsatlakoztatására szolgál, ha a központi fűtés rendszer nem működik. A névleges hőteljesítmény biztosítása érdekében tanácsos a termék rendszerbe menő csatlakozásait hőszigetelni, még akkor is, ha a külső hőellátás ki van kapcsolva (pl. karbantartás illetve üzemen kívüli állapot miatt).
* „melegvíz-tároló tartály”, olyan edény, amely vízmelegítésre, illetve helyiségfűtésre használt meleg víz tárolására
szolgál, ideértve az esetleges adalékanyagokat is, és – esetlegesen egy vagy több tartalék merülő fűtőbetéttől eltekintve – nem rendelkezik hőfejlesztő berendezéssel (814/2013/EU irányelv).
** „tartalék merülő fűtőbetét”, olyan, a Joule-hatáson alapuló ellenállásos melegítő, amely része a melegvíz-tároló
tartálynak, és kizárólag a külső hőellátás megszakadása (ideértve a karbantartást is) vagy leállása esetén fejleszt hőt (...) (814/2013/EU irányelv).
HASZNÁLATI UTASÍTÁSOK FLHASZNÁLÓK SZÁMÁRA

Bekapcsolás/Kikapcsolás
A vízmelegítő be- és kikapcsolása a külső kétpólusú kapcsolóval történik, és nem a készülék hálózati csatlako­zóját kell használni hozzá. A jelzőlámpa a fűtési fázis során bekapcsolva mara.

A gombbal felszerelt változatok esetében a hőmérséklet beállítása ezzel a gombbal történik (lásd az ábrát). FONTOS Az első hőmérséklet beállításkor a gomb elforgatásához némi erőkifejtésre van szükség, mert el kell tör­ni azt a zárat, amely a termosztátot a leghatékonyabb energiafelhasználást biztosító hőmérsékleti értéken tartja. A gomb nélküli kiviteleken a hőmérséklet beállítását kizárólag szakemberek végezhetik el.

A berendezés bármilyen tisztítási műveletének megkezdése előtt ellenőrizze, hogy kikapcsolta-e a berendezést a külső kapcsolóval (OFF). Ne használjon rovarirtót, oldószereket vagy olyan agresszív tisztítószereket, amelyek károsíthatják a festetlen vagy műanyagból készült alkatrészeket.
45
Page 46
HU

- a berendezés csatlakoztatva van-e a villamos hálózatra, és a külső kapcsoló ON helyzetben áll-e;
- hogy a hőmérséklet szabályozó gomb nincs-e a minimumra fordítva.

Áramtalanítsa a berendezést, és lépjen kapcsolatba a vevőszolgálattal.

- a víz hálózati nyomását;
- a bemenő és kimenő ági vízvezetékek nincsenek-e esetlegesen eltömődve (nincsenek-e eldeformálódva, és
nincsenek-e bennük üledékek).

A csöpögés a nyomásbiztonsági berendezésből a fűtési fázis során normális. Amennyiben el szeretné kerülni a csöpögést, telepítsen egy tágulási tartályt az előremenő rendszerre. Amennyiben a csöpögés a nem fűtési időben is folytatódik, ellenőriztesse:
- a berendezés kalibrálását;
- a víz hálózati nyomását.

HA A PROBLÉMA FENNÁLL, SEMMI ESETRE SE PRÓBÁLJA MEG JAVÍTANI A BERENDEZÉST, HANEM FORDULJON MINDEN ESETBEN SZAKEMBERHEZ.
­

Az áthúzott szemeteskonténer a berendezésen vagy a csomagoláson azt jelzi, hogy a terméket élettartama végén más hulladékoktól elkülönülten kell gyűjteni. A felhasználó éppen ezért köteles a berendezést élettartam végén az elektrotechnikai és elektronikus hulladékok megfelelő szelektív gyűjtőközpontjába szállítani.
Egyéb lehetőségként a berendezés átadható ártalmatlanításra a viszonteladónak, egy másik, ugyanolyan típusú új berendezés vásárlásakor. A legalább 400 m tőség van térítésmentesen, vásárlási kötelezettség nélkül a 25 cm-nél kisebb átmérőjű elektronikus termékek ártalmatlanítá­sára. Az újrahasznosításra, kezelésre és környezetkímélő ártalmatlanításra küldött berendezés újabb indításához szükséges megfelelő szelektív gyűjtésnek szerepe van a környezetet és az egészséget érő negatív hatások kiküszöbölésében, valamint elősegíti a berendezést alkotó anyagok újbóli alkalmazását és/vagy újrahasznosítását.
46
2
értékesítési területtel rendelkező elektronikus termékek viszonteladójánál, lehe-
Page 47
CS

1.         
 

     ­ 
2. Společnost výrobce nenese odpovědnost za případné škody na
osobách, zvířatech a věcech vyplývající z nevhodného, chybné­ho nebo nerozumného použití či v důsledku nedodržení pokynů uvedených v tomto návodu.
3. Instalaci a údržbu zařízení musí zajišťovat odborně kvalikovaný
personál v souladu s pokyny v příslušných odstavcích. Používej­te pouze originální náhradní díly. Nedodržení výše uvedeného může ohrozit bezpečnost a způsobit  odpovědnosti
výrobce.
4. Součásti balení (spony, plastové pytle, pružná fólie atd.) se ne-
smí ponechávat v dosahu dětí, neboť pro ně představují riziko.
5. Děti ve věku od 8 let a osoby s omezenými fyzickými, smyslový-
mi či mentálními kapacitami či bez zkušeností nebo nezbytných vědomostí mohou spotřebič používat pod dohledem nebo poté, co jim budou poskytnuty pokyny ohledně bezpečného používání spotřebiče a seznámí se se souvisejícími riziky. Děti si se spotře­bičem nesmí hrát. Čištění a údržbu, které má provádět uživatel, nesmí vykonávat děti bez dozoru.
6.  dotýkat se spotřebiče, máte-li holé nohy nebo vlh-
ké části těla.
7. Před použitím zařízení a po zásahu provedení běžné či mimo-
řádné údržby je vhodné naplnit zásobník spotřebiče vodou a následně provést postup úplného vypuštění, aby se odstranily případné zbytkové nečistoty.
8. Pokud je spotřebič vybaven elektrickým napájecím kabelem, v
případě jeho výměny je nutno se obrátit na autorizované středisko pomoci nebo kvalikovaný odborný personál.
9. Přívodní vodovodní trubku je třeba ke spotřebiči připojit pomocí
pojistného ventilu v souladu s národními normami. Pro státy, kte­ré převzaly normu EN 1487, musí mít bezpečnostní jednotka ma­ximální tlak 0,7 MPa a minimálně jeden kohoutek, zpětný ventil, pojistný ventil, zařízení na přerušení přívodu vody.
47
Page 48
CS
10. Zařízení na ochranu proti nadměrnému tlaku (pojistný ventil
nebo jednotka) nesmí být porušováno a je třeba jej pravidelně zapínat za účelem kontroly, zda není zablokované, či za účelem odstranění usazenin vodního kamene.
11. Kapání ze zařízení na ochranu proti nadměrnému tlaku je ve fázi
ohřívání vody . Z tohoto důvodu je třeba připojit výpust, která je nicméně vždy otevřena do atmosféry, pomocí drenážní­ho potrubí nainstalovaného pod sklonem směrem dolů a na mís­tě, kde nehrozí zamrzání.
12. Spotřebič, který se nebude delší dobu používat, je třeba vypustit
a odpojit od elektrické sítě, pokud má zůstat na místě, kde může docházet k zamrzání.
13. Teplá voda o teplotě přesahující teplotu 50 °C dodávaná do ko-
houtků, může způsobit okamžité vážné popáleniny či smrt v dů­sledku popálenin. Děti, tělesně postižené osoby a starší osoby jsou tomuto riziku vystaveny intenzivněji. Proto doporučujeme použít termostatický směšovací ventil, který je nutno našroubo­vat na výstupní vodovodní potrubí spotřebiče označené červe­ným hrdlem.
14. Do styku se spotřebičem nesmí přijít a/ani se v jeho blízkosti ne-
smí vyskytovat žádné hořlavé předměty.
15. Pod spotřebičem nestůjte ani sem neinstalujte žádný předmět,
který by například mohla poškodit případně unikající voda.
48
Page 49
CS

Legionella je druh baktérie ve tvaru tyčinky, která je přirozeně přítomna ve všech pramenitých vodách. „Legio­nářská choroba" spočívá ve speciálním druhu zápalu plic způsobeném inhalací vodní páry, která obsahuje právě uvedenou bakterii. Z tohoto pohledu je třeba zabránit dlouhodobé stagnaci vody obsažené v bojleru, který by měl být použit nebo vyprázdněn nejméně v týdenních intervalech. Evropská norma CEN/TR 16355 poskytuje pokyny ohledně správných postupů, které je třeba přijmout pro za­bránění proliferace legionelly v pitných vodách. V případě existence ještě přísnějších místních norem je nezbytná aplikace těchto postupů. Tento akumulační ohřívač vody elektromechanického typu je prodáván s termostatem, který se vyznačuje pracov­ní teplotou vyšší než 60 °C; je proto vhodný k provedení cyklu tepelné dezinfekce, který umožňuje omezit šíření bakterií legionelly v zásobníku.
: Zatímco zařízení provádí cyklus tepelné dezinfekce, vysoká teplota vody může způsobit vznik popá­lenin. Věnujte proto pozornost teplotě vody před koupelí nebo sprchováním.

Technické charakteristiky najdete na identikačním štítku (etiketa umístěná v blízkosti přívodního a výstupního vodovodního potrubí).
  50 65 80 100  16 18,5 21 23 24 26
Instalace
Model 
 6,688 6,680 6,678 6,687 6,685 - 12,867 6,683 -  M M M M M - L M -
L
wa
wh
 65 70 85 70 70 - 130 80 -

 49 65 75 75 75 74 95 95 94
   
15 dB 15 dB 15 dB 15 dB 15 dB - 15 dB 15 dB -
36,0% 36,0% 36,0% 36,0% 36,0% - 37,0% 36,0% -
- - - - - 63 - -


HWST   HWST
67,49
Energetické údaje v tabulce a další údaje uvedené na kartě výrobku (Příloha A, která tvoří nedílnou součást této příručky) jsou denovány v souladu se Směrnicemi EU 812/2013 a 814/2013.
Výrobky bez štítku a příslušné karty pro soustavy ohřívání vody se solárním zařízením upravené nařízením 812/2013 nejsou určeny pro vytvoření těchto soustav.
Výrobky vybavené regulační pákou mají termostat umístěný ve stavu nastavení < připraveno k použití >, tak jak je uvedeno na Kartě výrobku (Příloha A) a podle nichž výrobce stanovil příslušnou energetickou třídu.
        

49
Page 50
CS

      
Zařízení slouží k ohřevu vody na nižší teplotu, než je teplota varu. Musí být připojeno do rozvodu teplé užitkové vody (TUV), navrženého na základě jeho vlastností a kapacity. Před připojením zařízení je třeba:
- Zkontrolovat, zda vlastnosti (vycházejte z identiřkačního štítku) uspokojují potřeby zákazníka.
- Zkontrolovat, zda instalace odpovídá třídě ochrany IP (ochrana proti vniku kapalin) zařízení v souladu s platný­mi normami.
- Přečíst si informace uvedené na štítku obalu a na štítku s technickými údaji.
Toto zařízení bylo navrženo pro instalaci výhradně uvnitř místností v souladu s platnými předpisy a dále v souladu s následujícími upozorněními týkajícími se přítomnosti:
- : Neinstalujte zařízení v uzavřených (nevětraných) a vlhkých místnostech.
- Mrazu: Neinstalujte zařízení v prostředích s pravděpodobným snížením teplot na kritickou hranici, spojeným s
rizikem tvorby ledu.
- : Nevystavujte zařízení přímému účinku slunečních paprsků, a to ani za přítomnosti skleně- ných tabulí.
- : Neinstalujte zařízení v přítomnosti mimořádně agresivních prostředí, jako jsou kyselé výpary, prach nebo prostředí nasycené plyny.
- : Neinstalujte zařízení a nezapojujte jej přímo do elektrického rozvodu, který není chráněn proti napěťovým výkyvům.
V případě stěn postavených z cihel nebo děrovaných bloků, prokladů s omezenou statikou nebo všeobecně v případě zděných stěn, které se liší od uvedených, je třeba přistoupit k předběžné statické kontrole opěrného sys­tému. Háčky pro uchycení na stěnu musí být takové, aby unesly třikrát vyšší hmotnost, než je hmotnost ohřívače vody plného vody. Doporučujeme použít upevňovací kličky o průměru minimální 12 mm. Místní předpisy mohou určovat omezení ohledně instalace v prostředí koupelny. Dodržujte proto minimální vzdálenosti dle platných norem. Aby se ulehčily jednotlivé zásahy údržby, zajistěte kolem kaloty volný prostor minimálně 50 cm pro přístup k elek­trickým částem.

Připojte ke vstupu a výstupu z ohřívače trubky či armatury určené pro teploty překračující 90°C a pro tlak vyšší než je provozní tlak zařízení. Nedoporučujeme proto používat žádné takové materiály, které by takovým vysokým teplotám neodolaly. Zařízení se nesmí používat s vodou o tvrdosti nižší než 12 °F, naopak v případě vody mimořádně vysoké tvrdosti (vyšší než 25 °F) doporučujeme používat změkčovač vhodným způsobem kalibrovaný a monitorovaný. V takovém případě nesmí tvrdost vody poklesnout pod hodnotu 15 °F. Ke vstupu pro vodu přišroubujte spojku „T“ s modrým kroužkem. Na jednu stranu spojky „T“ přišroubujte kohoutek pro vypouštění vody ze zařízení, který je možné otevřít pouze za pomoci nástroje (B obr. 2). Ke druhé straně spojky „T“ přišroubujte dodaný bezpečnostní ventil (A obr. 2).

V některých zemích se může vyžadovat použití specifických hydraulických bezpečnostních zařízení v souladu s místními zákony; povinností kvalifikovaného instalatéra pověřeného instalací výrobku je posoudit vhodnost pou­žitého bezpečnostního zařízení. Mezi bezpečnostní zařízení a samotný ohřívač vody je zakázáno umisťovat jakékoliv přepínací zařízení (ventily, kohouty atd.). Výstup výpusti zařízení je třeba připojit k vypouštěcímu potrubí s průměrem minimálně stejným jako je průměr připojení spotřebiče, pomocí nálevky umožňující minimální vzdušnou vzdálenost 20 mm s možností zrakové kon­troly. Pomocí pružné hadice připojte vstup bezpečnostní jednotky k rozvodnému potrubí studené vody. V případě potřeby použijte kohoutek (D obr. 2). Je-li vypouštěcí kohout otevřen, je navíc třeba k výstupu C obr. 2 připojit vypouštěcí hadici. Při šroubování bezpečnostní jednotky ho neutahujte až na koncovou zarážku, abyste jej nepoškodili. Blíží-li se tlak v systému tlaku, pro jaký je kalibrován ventil, bude nutné použít zařízení pro snížení tlaku, a to v dostatečné vzdálenosti od zařízení. Aby se zabránilo případnému poškození smůšovacích jednotek (kohouty či sprcha), je nutné z trubek vypustit jakékoli nečistoty.
50
Page 51
CS

Před instalací spotřebiče je povinné provést pečlivou kontrolu elektrického systému a ověřit jeho soulad s platnými bezpečnostními normami, zda je vhodný z hlediska maximálního příkonu ohřívače vody (viz identifikační štítek) a zda je průřez vodičů pro elektrické zapojení vhodný a v souladu s platnými normami. Výrobce spotřebiče nenese odpovědnost za případné škody způsobené neuzemněním spotřebiče nebo abnormální elektrickou energií. Zajistůte napájecí kabel na ochranném víku prostřednictvím příslušné kabelové příchytky dodávané v rámci stan­dardního příslušenství. Použití rozdvojek, prodlužovaček či adaptérů je přísně zakázáno. Použití rozdvojek, prodlužovaček či adaptérů je přísně zakázáno. Je přísně zakázáno používat pro účely uzemnění vodovodní trubky či trubky topných nebo plynových rozvodů. Je-li zařízení dodáno s přívodním elektrickým kabelem, který by bylo následně potřeba vyměnit, použijte kabel se stejnými parametry (typ H05VV-F 3x1,5 mm
2
, 8,5 mm v průměru). Napájecí kabel (typ H05VV-F 3x1,5 mm2, prů­měr 8,5 mm) je třeba zavést do příslušného otvoru, který se nachází v zadní části přístroje a protáhnout ho, dokud nedosáhne svorky termostatu nebo svorkovnici. K odpojení spotřebiče od sítě je třeba použít dvoupolohový přepínač odpovídající platným národním právním před­pisům (otvor kontaktů minimálně 3 mm, v ideálním případě vybavený pojistkami). Zařízení musí být povinně uzemněno a zemnicí kabel (který musí být žlutozelené barvy a musí být delší než fázové vodiče) je třeba upevnit ke svorce v blízkosti symbolu
.
Před uvedením zařízení do činnosti zkontrolujte, zda síťové napětí odpovídá jmenovité hodnotě zařízení uvedené na štítku s technickými údaji. Když zařízení není vybaveno napájecím kabelem, způsob instalace musí být zvolen z následujících možných:
- zapojení do pevné sítě pomocí pevné trubky (pokud není spotřebič vybaven svorkou kabelu), použijte kabel s
minimálním průměrem 3x1,5 mm
- pomocí pružného kabelu (typ H05VV-F 3x1,5 mm
2
;
2
, 8,5 mm v průměru), pokud je zařízení vybaveno svorkou na
kabel.

Před zapnutím spotřebiče proveďte jeho naplnění vodou z vodovodního řadu. Toto plnění se provádí otevřením centrálního kohoutku domácího rozvodu a rozvodu teplé vody, dokud z nádrže nevyjde všechen vzduch. Vizuálně zkontrolujte, zda nedochází k únikům vody u patky, kterou případně mírně přitáhněte, bude-li to nutn. Přepínačem do zařízení přiveďte proud.

Než budete volat do svého střediska technických služeb, zkontrolujte, zda není závada způsobena nedostatkem vody či selháním přívodu elektřiny.
Pozor: Před jakýmkoliv zásahem odpojte spotřebič od elektrického napájení.

U modelů, které nejsou vybaveny knoíkem, může být nastavení teploty provedeno odstraněním víčka a působe­ním šroubovákem na regulační kolík termostatu dle grackého označení. POZN. V první fázi regulace teploty je nutné použít mírný tlak otáčením kolíku pro odstranění těsnění, které zajiš­ťuje termostat na maximální teplotě energetické účinnosti.

Spotřebič, který se nebude delší dobu používat a/nebo na místě, kde může docházet k zamrzání, je třeba vy­prázdnit. Přistupte k vyprázdnění zařízení následujícím postupem:
- zavřete přepínací kohoutek, pokud je nainstalován (D, obr. 2), v opačném případě centrální kohoutek domácí-
ho rozvodu;
- otevřete kohout teplé vody (umyvadlo nebo vana);
- otevřete vypouštůcí ventil B (obr. 2).

Po odstranění kaloty lze provést zásah do elektrické části. Pro zásah do termostatu je třeba ho odpojit od napájecího kabelu a vyjmout z místa. Aby bylo možné provést zásah na odporu nebo anodě, je třeba spotřebič nejdříve vyprázdnit. Vyšroubujte 5 šroubů (C obr. 3) a sejměte přírubu (F obr. 3). K přírubě je připojen rezistor a anoda.
51
Page 52
CS
Během fáze zpětné montáže dávejte pozor, aby byla zachována původní poloha tůsnění příruby, termostatu a rezistoru (obr. 3). Po každé demontáži se doporučuje provést výměnu těsnění příruby (obr. 4, poz. Z).


Chcete-li zajistit dobrý výkon přístroje, je vhodné provést odvápnění odporu (R obr. 4) jednou za dva roky (v pří­tomnosti vody s vysokou tvrdostí by četnost operace měla být zvýšena). Pokud nechcete používat kapaliny vhodné pro tento účel (v takovém případě si pečlivě přečtěte bezpečnostní karty prostředku na odstranění vodního kamene), operaci lze provést odškrábáním vápenatých usazenin, přičemž je třeba dávat pozor, abyste nepoškodili ochrannou vrstvu odporu. Hořčíkovou anodu (N obr. 4) je třeba vyměňovat každé dva roky, v opačném případě propadá záruka. V případě používání agresivních vod nebo vod bohatých na chlór se doporučuje každoroční kontrola anody. Pro vyjmutí anody rozmontujte topné těleso a vyšroubujte je z podpěrného držáku.

V případě anomálního přehřátí vody přeruší tepelný bezpečnostní jistič v souladu s platnými národními normami elektrický obvod na obou napájecích fázích odporu. V takovém případě se vyžaduje zásah oddělení technické pomoci.

Všechny pokyny této příručky platí také pro termoelektrické modely, které jsou nádrže na horkou vodu* s přídav­ným ponorným topným tělesem**, navrženy pro připojení k systému ústředního vytápění. Ohřev vody v zařízení probíhá prostřednictvím tepelného výměníku (serpentinového tvaru) uvnitř výrobku; v přípa­dě, že vytápění prostřednictvím tepelného výměníku nefunguje, vodu v nádrži ohřívá pomocný prvek. Další operací u tohoto typu přístrojů je připojení k potrubí systému ústředního vytápění. Připojte horní topný spoj výrobku na stoupající sloupec topného systému a dolní pak na klesající a současně vložte dva kohouty. Dolní kohout, lépe přístupný, bude sloužit pro vyloučení přístroje ze systému, když ústřední systém není v provozu. Doporučuje se tepelně izolovat přípojky trubek výrobku k ústřednímu systému, aby byl zajištěn deklarovaný tepel­ný výkon, i když je externí zdroj tepla přerušen (např. údržba a/nebo mimo provoz).
* „nádrž na horkou vodu“, zařízení pro skladování horké vody pro hygienické účely a/nebo vytápění prostředí,
včetně jakýchkoliv přísad, jenž není vybaveno tepelnými generátory, s výjimkou jednoho nebo více pomocných ponorných topných těles (Směrnice EU 814/2013).
** „pomocné ponorné topné těleso“, elektrický odpor, jenž využívá účinky Joulů, tvoří část nádrže pro ohřev horké
vody a generuje teplo jen tehdy, když je externí zdroj přerušen (včetně období údržby) nebo mimo provoz (…) (Směrnice EU 814/2013).



Zapínání a vypínání ohřívače vody se provádí působením na vnější dvoupólový vypínač a nikoliv zasunutím nebo vytažením zástrčky napájecího kabelu. Kontrolka bude svítit pouze v průběhu ohřívání.

U modelů vybavených knoíkem může být nastavení teploty provedeno působením na knoík (dle gracké indi­kace). POZN. V první fázi regulace teploty je nutné použít mírný tlak otáčením knoíku pro odstranění těsnění, které zajišťuje termostat na maximální teplotě energetické účinnosti. U modelů bez knoíku může být teplota nastavena pouze kvalikovaným personálem.

52
Page 53
CS
Před provedením jakéhokoliv zásahu čištění na spotřebiči se ujistěte, že je vypnutý otočením hlavního vypínače do polohy VYP. Nepoužívejte insekticidy, rozpouštědla ani agresivní čisticí prostředky, které by mohly poškodit barvou natřené nebo plastové části.

- zda je spotřebič zapojený k elektrickému napájení a vnější vypínač je v poloze ZAP;
- že ovládací knoík teploty není nastaven na minimu.

Vypněte elektrické napájení spotřebiče a obraťte se na asistenční servis.

- dostatečný tlak vody ve vodovodním řadu;
- případné překážky v trubkách na vstupu a výstupu vody (deformace nebo usazeniny).

Kapání vody ze zařízení na ochranu proti nadměrnému tlaku se v průběhu ohřívání považuje za normální. Pokud chcete tomuto kapání zabránit, je třeba na přívodní systém nainstalovat expanzní nádobu. Pokud úniky nadále pokračují i v době, kdy k ohřívání nedochází, nechte zkontrolovat:
- kalibraci zařízení,
- tlak vody ve vodovodním řadu.

 
­ 

Symbol přeškrtnutého odpadkového koše na zařízení nebo na jeho balení znamená, že výrobek je třeba na konci jeho životnosti shromáždit odděleně od ostatního odpadu. Uživatel je tedy povinen spotřebič na konci životnosti předat do vhodných místních středisek tříděného odpadu elektrických a elektronických odpadů.
Alternativně k samostatné likvidaci lze spotřebič, který si přejete zlikvidovat, předat prodejci ve chvíli koupě nového spotřebiče ekvivalentního typu. U prodejců elektronických produktů s prodejní plochou větší než 400 m předat, a to i bez povinnosti nákupu, elektronické produkty určené k likvidaci s rozměry menšími než 25 cm. Vhodný třídě­ný sběr pro následné odeslání vyhozeného spotřebiče k recyklaci, zpracování a likvidaci kompatibilní s ochranou životního prostředí přispívá k zabránění případným negativním dopadům na prostředí a zdraví a podporuje opakované využití a/nebo recyklaci materiálů, z nichž se spotřebič skládá.
2
lze navíc bezplatně
53
Page 54
DE
ELEKTRISCHER WARMWASSERSPEICHER
1. Die Anleitungen und Hinweise dieses Handbuchs genau lesen, da sie wichtige Informationen für eine sichere Installation, Bedienung und Wartung enthalten.
Das vorliegende Handbuch ist ein wichtiger Teil des
Produkts, zu dem es gehört. Es muss das Gerät bei Abtreten an einen anderen Eigentümer oder Benutzer und/ oder Einfügen in eine andere Anlage stets begleiten.
2. Der Hersteller ist nicht haftbar für eventuelle Schäden an Personen, Tieren und Sachen, die durch nicht zweckmäßigen, falschen oder unvernünftigen Gebrauch oder durch magelndes Einhalten der in dieser Broschüre enthaltenen Anweisungen entstehen.
3. Die Installation und Wartung des Geräts müssen durch qualifiziertes Fachpersonal und laut den Angaben in den entsprechenden Absätzen ausgeführt werden. Ein Zuwiderhandeln ist sicherheitsgefährdend und enthebt den Hersteller von jeder Art von Verantwortung.
4. Bestandteile der Verpackung (Klammern, Plastikbeutel, Styropor usw.) dürfen nie in Reichweite von Kindern gelassen werden, da sie für diese eine Gefahrenquelle darstellen.
5. Die Verwendung des Geräts ist Kindern unter 8 Jahren oder Personen mit beschränkten Körper-, Wahrnehmungs- und Geistesfähigkeiten oder aber mangelnder Erfahrung und Kenntnis untersagt, vorbehaltlich unter Beaufsichtigung oder nachdem ihnen die nötigen Anleitungen für eine sichere Verwendung des Geräts erteilt wurden und sie die damit verbundenen Gefahren verstanden haben. Nie zulassen, dass Kinder mit dem Gerät spielen. Die Reinigung und Instandhaltung, die dem Benutzer obliegt, darf nie von Kindern ohne Beaufsichtigung ausgeführt werden.
6. Es ist verboten, das Gerät barfuß oder mit nassen Körperteilen zu berühren.
7. Vor Gebrauch des Gerätes und nach einem ordentlichen oder außerordentlichen Wartungseingriff ist es empfehlenswert den Tank des Geräts mit Wasser zu füllen und dann komplett zu entleeren, um etwaige Restunreinheiten zu entfernen.
8. Falls das Gerät über das Versorgungskabel verfügt, muss für den eventuellen Austausch desselben eine Vertrags­Kundendienststelle oder beruflich qualifiziertes Personal
54
Page 55
DE
herangezogen werden.
9. Es ist Pflicht, an der Wassereintrittsleitung des Gerätes ein Sicherheitsventil anzubringen, dass den geltenden nationalen Normen entspricht. In den Ländern, in denen die EN 1487 Norm gilt muss die Sicherheitseinheit einen maximalen Druck von 0,7 MPa haben und mindestens einen Absperrhahn, ein Rückschlagventil, ein Sicherheitsventil und eine Unterbrechungsvorrichtung der Wasserlast umfasst.
10. Die Vorrichtung gegen Überdruck (Ventil oder Sicherheitseinheit) darf nicht manipuliert und muss regelmäßig betrieben werden, damit geprüft werden kann, dass sie nicht blockiert ist und um etwaige Kalkablagerungen zu beseitigen.
11. Während der Aufheizphase ist es normal, dass die Überdruck­Schutzvorrichtung tropft. Aus diesem Grund ist es nötig, den Ablauf, der jedenfalls immer offen bleiben muss, mit einem Entwässerungsschlauch in stetigem Gefälle zu einem eisfreien Ort verlaufend anzuschließen.
12. Wenn das Gerät über längere Zeit an einem frostgefährdeten Ort unbenutzt gelagert wird muss es unbedingt entleert und von der Netzversorgung abgetrennt werden.
13. Das an den Gebrauchshähnen mit einer Temperatur von über 50°C ausfließende Heißwasser kann unmittelbar schwere Verbrennungen verursachen. Kinder, behinderte und ältere Menschen sind diesem Risiko stärker ausgesetzt. Es empfiehlt sich daher, ein thermostatisches Mischventil am Wasserauslaufrohr des Geräts anzuschrauben.
14. Das Gerät darf sich weder in Berührung noch in der Nähe entflammbarer Elemente befinden.
15. Unter dem Gerätdürfen keine gegenstände positioniert werden, die z.B. durch ein eventuelles Wasserleck beschädigt werden könnten.
55
Page 56
DE
ANTILEGIONELLEN-FUNKTION
Legionellen sind eine Gattung stäbchenförmiger Bakterien, die ganz natürlich in Gewässern vorkommen. Die sogenannte „Legionärskrankheit“ ist eine Lungenentzündung, die durch das Einatmen von Wasserdämpfen, die die diese Bakterien enthalten, hervorgerufen wird. Aus diesem Grund muss vermieden werden, dass das Wasser in einem Wasserboiler längere Zeit stagniert, daher sollte das Gerät mindestens einmal pro Woche verwendet oder geleert werden. Die europäische Regel CEN/TR 16355 gibt Empfehlungen zur Verhinderung des Legionellenwachstums in Trinkwasser-Installationen. Bestehen darüber hinaus örtliche Normen, die weitere Beschränkungen zum Thema Legionellen enthalten, so müssen diese ebenfalls beachtet werden. Der Thermostat dieses elektrisch-mechanischen Warmwasserspeichers ist bei Lieferung auf eine Arbeitstempe­ratur von über 60 °C eingestellt. Das Gerät kann daher eine zyklische thermische Desinfektion ausführen, um die Vermehrung von Legionellen zu begrenzen.
Achtung: während das Gerät den thermischen Desinfektionszyklus ausführt, kann die Wassertemperatur Ver­brühungen verursachen. Achten Sie daher vor dem Bad oder der Dusche auf die Wassertemperatur.
TECHNISCHE EIGENSCHAFTEN
Für die technischen Eigenschaften muss auf die Angaben am Schild (Etikett in der Nähe der Ein- und Auslauf­rohre) Bezug genommen werden.
Tabelle 1 - Produktinformationen Produktpalette 50 65 80 100 Gewicht (kg) 16 18,5 21 23 24 26
Installation
Modell Auf das Schild Eigenschaften Bezug nehmen Qelec (kWh) 6,688 6,680 6,678 6,687 6,685 - 12,867 6,683 ­Lastprol M M M M M - L M -
L
wa
wh
V40 (l) 65 70 85 70 70 - 130 80 -
Streuleistung (W) - - - - - 63 - -
Fassungsvermögen (l)
Vertikal Vertikal Vertikal Horizontal
15 dB 15 dB 15 dB 15 dB 15 dB - 15 dB 15 dB ­36,0% 36,0% 36,0% 36,0% 36,0% - 37,0% 36,0% -
49 65 75 75 75 74 95 95 94
Horizontal
Thermoelektrisch
HWST
Vertikal Horizontal
HWST
67,49
Die Energieangaben in der Tabelle und die weiteren Angaben im Produktdatenblatt (Anhang A, Bestandteil des vorliegenden Handbuchs) sind gemäß EU 812/2013 und 814/2013 Vorschriften deniert. Die Produkte ohne Etikett und ohne entsprechendes Blatt für Sätze von Warmwasserspeicher und Solarvorrich­tungen, die vom Reglement 812/2013 vorgesehen sind, sind nicht für die Ausführung solcher Sätze bestimmt. Der Thermostat der Produkte mit Regulierungshebel ist im Einstellstatus < gebrauchsbereit > positioniert nach Anzeige des Produktdatenblatts (Anhang A), die entsprechende Energieklasse wurde vom Hersteller deklariert.
Dieses Gerät entspricht den internationalen Vorschriften zur Sicherheit elektrischer Geräte IEC 60335-1, IEC 60335-2-21. Die Anbringung der CE-Kennzeichnung bestätigt die Konformität des Geräts mit den folgenden Gemeinschaftsvorschriften, deren Hauptanforderungen es erfüllt:
- LVD Low Voltage Directive: EN 60335-1, EN 60335-2-21, EN 60529, EN 62233, EN 50106.
- EMC Electro-Magnetic Compatibility: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
- RoHS2 Risk of Hazardous Substances: EN 50581.
- ErP Energy related Products: EN 50440.
Dieses Produkt entspricht dem Reglement REACH.
56
Page 57
DE
VORSCHRIFTEN ZUR ZUR INSTALLATION (für den Installateur)
Dieses Produkt ist - mit Ausnahme der horizontalen Modelle (siehe Tabelle 1) - ein Gerät, das zum ord­nungsgemäßen Betrieb in vertikaler Position montiert werden muss. Nach erfolgter Installation und be­vor Sie das Gerät mit Wasser füllen oder die Stromversorgung herstellen, sollten Sie sich mithilfe eines Prünstruments (z. B. Wasserwaage) vergewissern, dass das Gerät perfekt vertikal montiert ist.
Das Gerät dient zur Erhitzung von Wasser auf eine Temperatur unter dem Siedepunkt. Es wird an ein Trinkwassernetz angeschlossen, dass seinen Leistungen und Kapazitäten entspricht. Vor dem Anschließen des Geräts sollten Sie:
- Prüfen, dass die Eigenschaften (siehe Typenschild) den Anforderungen des Kunden entsprechen.
- Prüfen, dass die Installation dem in den geltenden Vorschriften angegebenen IP-Grad (Schutz vor Eindringen von Flüssigkeiten) des Geräts übereinstimmt.
- Das Verpackungsschild und das Typenschild des Geräts lesen.
Dieses Gerät darf nur in Innenräumen in Übereinstimmung mit den geltenden Vorschriften installiert werden. Darüber hinaus müssen folgende Hinweise beachtet werden:
- Feuchtigkeit: installieren Sie das Gerät nicht in unbelüfteten und feuchten Räumen.
- Frost: installieren Sie das Gerät nicht in Räumen, die kritischen Temperaturen mit möglicher Eisbildung aus­gesetzt sein können.
- Sonne: setzen Sie das Gerät nicht den direkten Sonnenstrahlen aus, auch durch Fensterscheiben.
- Staub/Dampf/Gas: installieren Sie das Gerät nicht in Räumen, die beispielsweise sauren Dämpfen, Staub oder Gas ausgesetzt sind.
- Stromschwankungen: schließen Sie das Gerät nicht direkt an eine Stromversorgung an, die keinen Schwan­kungsschutz hat.
Bei Zwischenwänden aus Ziegeln oder Backsteinen mit statischen Einschränkungen oder bei Wänden aus an­deren als den angegebenen Materialien muss eine statische Prüfung des Haltesystems durchgeführt werden. Die Befestigungshaken für die Wand müssen das dreifache Gewicht des voll gefüllten Warmwasserspeichers tragen können. Wir empfehlen den Einsatz von Haken, die der jeweiligen Beschaffenheit der Wand, an die der Speicher installiert wird, entsprechen und einen Mindestdurchmesser von 12 mm aufweisen. Es wird empfohlen, das Gerät (A Abb. 1) so nah wie möglich an den Gebrauchsstellen zu installieren, um Wär­meverluste in den Rohren zu vermeiden. Die Normen vor Ort können Einschränkungen für die Installation des Geräts im Badezimmer vorsehen, es müs­sen daher die von den geltenden Normen vorgesehenen Mindestabstände eingehalten werden. Um die verschiedenen Wartungseingriffe zu vereinfachen, muss im Innern der Kappe einen Freiraum von min­destens 50 cm vorgesehen werden, um auf die elektrischen Teile Zugriff zu haben.
Wasseranschluss
Schließen Sie die Zu- und Ableitungen des Warmwasserspeichers mit Rohren oder Verbindungsstücken an, die nicht nur dem Betriebsdruck sondern auch den hohen Wassertemperaturen des Warmwasserspeichers, die im Normalfall 90° erreichen und sogar übersteigen können, standhalten. Daher sollten auf keinen Fall Materialien verwendet werden, die diesen Temperaturen gegenüber nicht resistent sind. Das Gerät darf nicht mit Wasser mit einer Härte geringer als 12 °F arbeiten; für sehr hartes Wasser (Härte größer als 25 °F) wird dagegen empfohlen, einen entsprechend kalibrierten und überwachten Enthärter zu verwenden, in diesem Fall darf die restliche Härte 15 °F nicht unterschreiten. Schrauben Sie einen T-Anschluss an den mit einem blauen Ring gekennzeichneten Wassereingang des Gerätes. Schließen Sie an eine Seite dieser T-Verbindung einen Hahn zur Entleerung des Warmwassergerätes (B Abb.
2) an, der nur unter Zuhilfenahme eines Werkzeuges verstellt werden kann, und an die andere Seite eine Über-
druckschutzvorrichtung (A Abb. 2).
Sicherheitseinheit gemäß der europäischen Norm EN 1487
In einigen Ländern könnte der Gebrauch von spezifischen Sicherheits-Hydraulikvorrichtungen erforderlich sein, in Übereinstimmung mit den örtlichen Gesetzesanforderungen; es ist Aufgabe des qualifizierten Installateurs, der mit der Installation des Produktes beauftragt ist, die korrekte Eignung der zu gebrauchenden Sicherheitsvor­richtung einzuschätzen. Es ist verboten, Sperrvorrichtungen (Ventile, Hähne, usw.) zwischen die Sicherheitsvorrichtung und den Boiler selbst zu schalten. Der Ablauf der Vorrichtung muss an eine Ablaueitung mit einem Durchmesser, der mindestens gleich breit wie der des Geräteanschlusses ist, angeschlossen werden, mit einem Trichter, der einen Luftabstand von mindes­tens 20 mm lässt und die Sichtkontrolle gestattet. Mit exiblem Schlauch den Einlauf der Sicherheitseinheit an das Kaltwassernetzrohr anschließen, wenn nötig mit einem Absperrhahn (D Abb. 2). Am Ablauf ist außerdem ein Ablaufschlauch anzubringen, über den das Wasser bei Öffnen des Entleerungshahnes ablaufen kann (C Abb. 2). Beim Anschrauben darf die Sicherheitseinheit nicht mit Gewalt bis zum Anschlag gedreht und nicht manipuliert werden.
57
Page 58
DE
Sollte der Wasserdruck der Netzleitung sich dem der Eichwerte des Ventils annähren, ist ein Druckminderer vorzusehen, der so weit wie möglich vom Gerät entfernt zu installieren ist. Sollten Sie sich für die Installation von Mischergruppen (Armaturen oder Dusche) entscheiden, entfernen Sie etwaige Verunreinigungen aus den Rohrleitungen, die diese beschädigen könnten.
Elektroanschluss
Vor der Installation des Gerätes müssen die elektrische Anlage und ihre Konformität mit den geltenden Sicherheits­normen gewissenhaft kontrolliert werden; sie muss der maximalen Leistungsaufnahme des Warmwasserspeichers entsprechen (siehe Daten auf dem Typenschild) und der Querschnitt der Kabel für den elektrischen Anschluss muss mit den geltenden Normen übereinstimmen. Der Hersteller des Gerätes übernimmt keine Verantwortung für eventuelle Schäden, die auf eine mangelhafte Erdung der Anlage oder auf eine Fehlerhafte Stromversorgung zurückzuführen sind. Klemmen Sie das Versorgungskabel mit Hilfe der mitgelieferten Kabelklemme an der Verschlusskappe fest. Mehrfachsteckdosen, Verlängerungskabel und Adapter sind nicht zulässig. Benutzen Sie für die Erdung des Geräts auf keinen Fall die Rohre der Wasserversorgungs-, Heizungs- oder Gas­anlage. Ist das Gerät mit einem Versorgungskabel ausgestattet, und sollte dieses ausgetauscht werden müssen, dann verwenden Sie bitte ausschließlich ein Kabel, das dieselben Eigenschaften aufweist (Typ H05VV-F 3x1,5
2
, Durchmesser 8,5 mm). Das Versorgungskabel (Typ H05VV-F 3x1,5 mm2, Durchmesser 8,5 mm) muss in
mm das vorgesehene Loch im hinteren Teil des Geräts eingeführt und so weit geführt werden, bis es die Klemmen des Thermostats oder das Klemmbrett erreicht. Zum Ausschluss des Geräts vom Netz muss ein zweipoliger Schalter benutzt werden, der mit den geltenden Nor­men des Nutzerlandes übereinstimmt (Öffnung der Kontakte von mindestens 3 mm, besser wenn mit Schmelzsi­cherungen ausgestattet). Das Gerät muss auf jeden Fall geerdet werden; das Erdungskabel (Farbe gelb/grün und länger als die Phasenka­bel) ist an der mit dem Symbolo Ist das Gerät nicht mit einem Versorgungskabel ausgestattet, dann ist zwischen folgenden Installationsmodalitäten zu wählen:
- Anschluss an Festnetz mit starrem Rohr (wenn das Gerät nicht mit einer Kabelklemme ausgestattet ist), dazu ein Kabel mit Querschnitt von mind. 3x1,5 mm² benutzen;
- mittels exiblem Kabel (Typ H05VV-F 3x1,5mm me bestückt is.
gekennzeichneten Klemme zu befestigen.
2
, Durchmesser 8,5 mm), wenn das Gerät mit einer Kabelklem-
Endprüfung und Inbetriebnahme des Gerätes
Vor dem Einschalten des Gerätes, muss es mit Netzwasser gefüllt werden. Die Auffüllung erfolgt über Öffnung des zentralen Hahns der Hausanlage und des Warmwasserhahns, bis die gesamte warme Luft aus dem Kessel abgelassen ist. Unterziehen Sie sämtliche Anschlüsse einer Sichtkontrolle auf Wasserlecks, auch der Flansch ist zu überprüfen und ggf. leicht anzuziehen. Stellen Sie über den Schalter die Stromversorgung her.
VORSCHRIFTEN FÜR DIE WARTUNG (durch qualiziertes Personal)
Bevor Sie jedoch den Kundendienst zur Behebung eines möglichen Schadens anfordern, stellen Sie sicher, dass die Funktionsstörung nicht auf eine andere Ursache zurückzuführen ist, z.B. auf das zeitweise Fehlen von Wasser oder Strom.
Achtung: Vor Ausführen jeglicher Eingriffe muss das Gerät vom elektrischen Versorgungsnetz abgetrennt wer­den.
Regulierung der Betriebstemperatur
Bei den Modellen ohne Hebel kann die Temperatureinstellung durch Entfernen der Kappe und Betätigen des Einstellstifts des Thermostats mit einem Schlitzschraubenzieher laut den graschen Anweisungen erfolgen. HINWEIS: In der Phase der ersten Temperatureinstellung muss ein leichter Druck ausgeübt und der Stift gedreht werden, um das Siegel, das den Thermostat auf die Temperatur mit der höchsten Energieeffizienz einstellt, zu entfernen.
Entleerung des Gerätes
Wenn das Gerät über längere Zeit unbenutzt und/oder an einem frostgefährdeten Ort gelagert wird muss es unbedingt entleert werden. Das Gerät wie folgt entleeren:
- Wenn vorhanden, schließen Sie den Absperrhahn (D Abb. 2); ansonsten schließen Sie den Haupthahn der Hausanlage.
58
Page 59
DE
- Öffnen Sie den Warmwasserhahn (Waschbecken oder Badewanne).
- Öffnen Sie den Hahn B (Abb. 2).
Eventuelles Auswechseln von Bauteile
Durch Entfernen der Kappe kann auf die elektrischen Teile zugegriffen werden. Um auf den Thermostat zugreifen zu können, muss er vom Versorgungskabel getrennt und aus seinem Sitz herausgezogen werden. Um auf den Widerstand und auf die Anode zugreifen zu können muss erst das Gerät entleert werden. Die 5 Bolzen (C Abb. 3) lösen und den Flansch (F Abb. 3) entfernen. Flansch, Widerstand und Anode bilden eine Einheit. Achten Sie beim erneuten Zusammenbau des Gerätes darauf, die Flanschdichtung, den Thermostat und den Widerstand in ihre ursprünglichen Sitze einzusetzen (Abb. 3). Nach jeder Entfernung ist ein Austausch der Flanschdichtung (Z Abb. 4) zu empfehlen.
Nur originale Ersatzteile von vom Hersteller autorisierten Kundendienststellen verwenden.
Regelmäßige Wartung
Damit das Gerät gute Leistungen erbringt, ist es empfehlenswert, den Widerstand (R Abb. 4) alle zwei Jahre zu entkrusten (bei sehr hartem Wasser öfter). Wenn man keine zweckmäßigen Flüssigkeiten benutzen will (in diesem Fall bitte die Sicherheitsdatenblätter des Entkalkungsmittels lesen) kann der Vorgang ausgeführt werden, indem die Kalkkruste zerbröckelt und dabei darauf geachtet wird, dass der Schutz des Widerstandes nicht beschädigt wird. Die Magnesiumanode (N Abb. 4) muss alle zwei Jahre ausgewechselt werden, da ansonsten die Garantie verfällt. In Anwesenheit von aggressivem oder chloridreichem Wasser sollte der Zustand der Anode jährlich überprüft werden. Zum Austauschen der Anode lösen Sie den Widerstand und entfernen Sie diesen aus den Haltebügeln.
Wiedereinschaltung der zweipoligen Sicherheit
Bei anormaler Wasserüberhitzung unterbricht ein mit den geltenden nationalen Gesetzen konformer Sicherheits­wärmeschalter den Stromkreis an beiden Versorgungsphasen des Widerstands; in diesem Fall muss der Eingriff des Kundendienstes angefordert werden.
Thermoelektrische Modelle
Alle Anleitungen in diesem Handbuch gelten auch für die thermoelektrischen Modelle, welche Warmwasser­tanks* mit einem zusätzlichen Tauchheizelement** sind, die für die Verbindung mit einer zentralen Heizanlage konzipiert sind. Die Heizung des Wassers im Gerät erfolgt über einen Wärmeaustauscher (in Spiralform) im Inneren des Pro­dukts; wenn die Heizung mit dem Wärmeaustauscher nicht funktioniert, wird das Wasser des Tanks mit dem zusätzlichen Element erhitzt. Ein zusätzlicher Vorgang für diese Geräte ist der Anschluss an die Leitungen der zentralen Heizanlage. Den obe­ren Thermoanschluss des Produkts an die aufsteigende Säule der Heizanlage anschließen und den unteren an die absteigende Säule anschließen, dazwischen müssen zwei Hähne positioniert werden. Der untere, zugäng­lichere Hahn dient dem Ausschluss des Geräts von der Anlage, wenn die zentrale Anlage nicht in Funktion ist. Die Anschlüsse der Leitungen des Produkts an die zentrale Anlage vorzugsweise thermisch isolieren, um die angegebenen Wärmeleistungen zu gewährleisten, auch dann, wenn die äußere Wärmequelle unterbrochen ist (z.B. Wartung bzw. außer Betrieb).
* “Warmwassertank”, eine Vorrichtung zum Speichern von Warmwasser für den Sanitärgebrauch bzw. für die
Umgebungsheizung, darunter etwaige Zusätze, die keine Heizgeneratoren aufweist, mit der etwaigen Aus­nahme von einem oder mehreren zusätzlichen Tauchheizelementen (EU-Richtlinie 814/2013).
** “zusätzliches Tauchheizelement”, ein elektrischer Widerstand, der sich den Joule-Effekt zu Nutze macht, das
einen Teil eines Warmwassertanks darstellt und nur dann Wärme produziert, wenn die äußere Quelle unter­brochen (einschließlich Wartungszeiträume) oder außer Betrieb ist (...) EU-Richtlinie 814/2013).
BEDIENUNGSHINWEISE FÜR DEN NUTZER
Funktionsweise und Regulierung der Betriebstemperatur
Einschalten/Ausschalten
Das Einschalten und das Ausschalten des Warmwasserspeichers erfolgt mit dem externen zweipoligen Schalter und nicht, indem der Stecker des Stromkabels eingesteckt oder getrennt wird. Die Kontrollleuchte bleibt nur während der Aufheizphase eingeschaltet.
59
Page 60
DE
Regulierung der Betriebstemperatur
Für die Modelle mit Griff erfolgt die Temperatureinstellung durch den Griff selbst (laut den graschen Anweisun­gen). HINWEIS: In der Phase der ersten Temperatureinstellung muss ein leichter Druck ausgeübt und der Griff gedreht werden, um das Siegel, das den Thermostat auf die Temperatur mit der höchsten Energieeffizienz einstellt, zu entfernen. Bei den Modellen ohne Griff kann die Temperatureinstellung nur von qualiziertem Personal ausgeführt werden.
NÜTZLICHE HINWEISE (für den Benutzer)
Vor Reinigungsarbeiten am Gerät sicherstellen, dass das Produkt ausgeschaltet ist, dazu muss der externe Schalter in der Position OFF stehen. Keine Insektizide, Lösungsmittel oder aggressive Reinigungsmittel verwenden, die die lackierten Teile oder Kunststoffmaterialien beschädigen könnten.
Falls das Wasser im Auslauf kalt ist, sicherstellen, dass:
- das Gerät an der elektrischen Netzversorgung angeschlossen und der externe Schalter in Position ON ist;
- dass der Einstellgriff der Temperatur nicht in Richtung Minimum eingestellt ist.
Im Falle von Dampf am Ausgang an den Ventilen:
die Stromversorgung des Geräts unterbrechen und den technischen Kundendienst kontaktieren.
Im Falle von unzureichender Warmwasserabgabe, sicherstellen, dass:
- den Wasserdruck;
- die Eingangs- und Ausgangsleitungen des Wassers nicht verstopft sind (Verformungen oder Ablagerungen).
Wasseraustritt an der Überdruckschutzvorrichtung
Ein Tropfen der Vorrichtung ist während der Heizphase als normal anzusehen. Zur Verhinderung des Tropfens ist die Vorlaufanlage mit einem Brauchwasser-Ausdehnungsgefäß zu versehen. Tropft die Vorrichtung auch dann, wenn sich das Gerät nicht in der Heizphase bendet, prüfen Sie:
- die Eichung der Vorrichtung
- den Wasserdruck.
Achtung: Verstopfen Sie niemals die Austrittsöffnung der Vorrichtung.
SOLLTE DAS PROBLEM FORTBESTEHEN, AUF KEINEN FALL DAS GERÄT SELBST REPARIEREN SON­DERN IMMER QUALIFIZIERTES PERSONAL ZUZIEHEN.
Bei den Daten und Eigenschaften handelt es sich um unverbindliche Angaben. Der Hersteller behält sich das Recht vor, alle erforderlichen Änderungen ohne Vorankündigung oder Ersatz vorzunehmen.
Dieses Produkt entspricht der WEEE 2012/19/EU.
Das Symbol der durchgestrichenen Abfalltonne auf dem Gerät oder der Verpackung bedeutet, dass das Produkt nach Ende seiner Lebensdauer getrennt von anderem Müll entsorgt werden muss. Der Bediener muss das nicht mehr funktionierende Gerät den richtigen Müllsammelzentren für Elektro- und Elektronik-Altgeräte der Gemeinde
zuführen. Anstatt das Gerät selbst zu entsorgen, kann es auch dem Händler abgegeben werden, wenn ein neues gleichwertiges Gerät gekauft wird. Bei den Händlern von Elektronik-Produkten mit einer Verkaufsoberäche von mindestens 400 m2 können Elektronik-Produkte mit Abmessungen unter 25 cm gratis und ohne Kaufpicht abgegeben werden. Die an­gemessene Mülltrennung für Recycling, Behandlung und umweltkompatible Entsorgung des stillgelegten Geräts trägt dazu bei, mögliche negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und fördert den Wiedergebrauch und/ oder das Recycling der Materialien, aus denen das Gerät gebaut ist.
60
Page 61
SRB
OPŠTA BEZBEDNOSNA UPUTSTVA
1. 
 .

 
2. Proizvođač nije odgovoran za štetu nanesenu ljudima, životinjama
ili imovini a koja je posledica nepravilne, pogrešne ili nerazumne upotrebe ili nepoštovanja uputstava navedenih u ovoj knjižici.
3. Instalaciju i održavanje mora obaviti stručno, kvalikovano
osoblje na način naveden u odgovarajućim odeljcima. Koristite samo originalne rezervne delove. Ne pridržavanje gore navedenih uputstava može da ugrozi bezbednost i  svaku odgovornost proizvođača.
4. Delovi ambalaže (spajalice, plastične kese, stiropor itd.) treba da
se drže van domašaja dece jer mogu da budu izvor opasnosti.
5. Deca uzrasta od 8 godina i više, kao i osobe sa smanjenim zičkim,
senzornim ili mentalnim sposobnostima i osobe bez iskustva ili neophodnog poznavanja aparata mogu da koriste aparat samo pod nadzorom ili nakon što dobiju uputstva u vezi sa bezbednim korišćenjem aparata uz razumevanje mogućih opasnosti. Deca ne treba da se igraju aparatom. Čišćenje i održavanje za koje je odgovoran korisnik ne treba da obavljaju deca bez nadzora.
6. Zabranjeno je dodirivanje aparata ako ste bosi ili ukoliko su vam
delovi tela mokri
7. Pre korišćenja uređaja nakon intervencije redovnog ili vanrednog
održavanja poželjno je napuniti vodom rezervoar uređaja i izvršiti dodatnu operaciju kompletnog pražnjenja sa ciljem uklanjanja eventualnih preostalih nečistoća.
8. Ako je uređaj opremljen električnim kablom za napajanje, u
slučaju zamene istog, obratite se ovlašćenom servisnom centru ili profesionalnom kvalikovanom osoblju.
9. Obavezno zavrnite na ulaznu cev za vodu uređaja, bezbednosni
ventil u skladu sa državnim propisima. Za države koje su primenile propis EN 1487, bezbednosna grupa treba da ima maksimalni pritisak 0,7 MPa i treba da obuhvata najmanje jednu slavinu za presretanje, zaporni ventil, bezbednosni ventil, uređaj za prekidanje vodovodnog punjenja.
10. Na uređaju za zaštitu od visokog pritiska, ukoliko je isporučen
61
Page 62
SRB
zajedno sa aparatom, nije dozvoljeno unositi izmene i isti treba da se povremeno pusti u rad kako bi se proverilo da nije u blokadi i kako bi se uklonile eventualne naslage kamenca.
11. Kapanje iz uređaja za zaštitu od visokog pritiska je normalno
u fazi zagrevanja vode. Zbog toga je neophodno da se poveže odvod koji se u svakom slučaju ostavlja otvorenim prema atmosferi, sa cevi za drenažu koja se instalira sa neprekidnim nagibom prema dolje, te na mestu bez leda.
12. Neophodno je isprazniti uređaj ako isti treba da stoji van upotrebe
duže vreme i/ili na mestu koje je izloženo mrazu.
13. Topla voda koja izlazi iz slavina na temperaturi iznad 50° C
može u trenutku da izazove ozbiljne opekotine. Deca, invalidi i starije osobe su posebno izložene ovom riziku. Zbog toga se preporučuje korišćenje termostatičkog ventila za mešanje koji se postavlja na cev za izlaz vode iz aparata obeleženom crvenom bojom zbog raspoznavanja.
14. Nijedan zapaljivi predmet ne sme da se nalazi u kontaktu i/ili u
blizini uređaja.
15. Izbegavajte da se postavljate ispod uređaja i ne postavljajte bilo
koji predmet koji bi mogao da se ošteti usled curenja vode.
62
Page 63
SRB
FUNKCIJA SUZBIJANJA LEGIONELE
Legionela je bakterija štapićastog oblika koja je prirodno prisutna u svim izvorskim vodama. "Legionarska bolest" jeste posebni vid upale pluća izazvana udisanjem pare vode u kojoj se ova baterija nalazi. Stoga treba izbegavati da se voda koja se nalazi u bojleru ustaje na dugi period, pa stoga bojler treba koristiti ili prazniti barem jednom nedeljno. Evropski propis CEN/TR 16355 daje smernice u vezi s najboljom praksom koju treba primeniti da se spreči razmnožavanje legionele u pitkoj vodi; nadalje, ukoliko postoje lokalni propisi koji nalažu dalja ograničenja u vezi s leginelom, oni se moraju primeniti. Ovaj skladišni bojler grejač za vodu elektromehaničkog tipa se prodaje sa termostatom podešenim na temperaturu rada veću od 60°C i stoga je u stanju da obavi ciklus termičke dezinfekcije koji je prigodan za ograničavanje razmnožavanja bakterije legionela u rezervoaru.
: dok aparat vrši ciklus dezinfekcije toplotom, visoka temperatura vode može izazvati opekotine. Obratite pažnju na temperaturu vode pre kupanja ili tuširanja.

Tehničke karakteristike aparata pogledajte na nalepnici sa tehničkim podacima (smeštenoj pokraj ulaznih i izlaznih cevi za vodu).

Linija proizvoda 50 65 80 100  16 18,5 21 23 24 26
Instalacija
Model 
 6,688 6,680 6,678 6,687 6,685 - 12,867 6,683 -  M M M M M - L M -
L
wa
wh
 65 70 85 70 70 - 130 80 -
 - - - - - 63 - -
 49 65 75 75 75 74 95 95 94
Uspravna Uspravna Uspravna Vodoravna
15 dB 15 dB 15 dB 15 dB 15 dB - 15 dB 15 dB ­36,0% 36,0% 36,0% 36,0% 36,0% - 37,0% 36,0% -
Vodoravna

HWST Uspravna Vodoravna HWST
67,49
Energetski podaci iz tablice i daljnji podaci navedeni u Kartici Proizvoda (Prilog A koji predstavlja sastavni deo ovih uputstva) denisani su na osnovu Direktive EU 812/2013 i 814/2013. "Proizvodi bez nalepnice i odgovarajuće kartice za sklopove bojlera i solarnih uređaja, predviđenih smernicom 812/2013 nisu namenjeni realizaciji tih sklopova." Proizvodi opremljeni ručicom za regulaciju poseduju nalepnicu za "blokadu" koja onemogućava slučajnu rotaciju same ručice i određuje uslove postavki < spreman za rad > koje su navedene na Kartici proizvoda (Prilog A) na osnovu kojih je proizvođač dao izjavu o odgovarajućoj energetskoj klasi.
    
62233, EN 50106.
 
55014-2, EN 61000-3-2, EN 61000-3-3.
   

63
Page 64
SRB

     
Uređaj služi za zagrevanje vode na temperaturu nižoj od temperature vrenja. Potrebno ga je spojiti na mrežu za dovod vode dimenzionisanu na temelju njegove delotvornosti i kapaciteta. Pre nego što povežete uređaj, morate:
- proveriti da osobine (pogledajte podatke na natpisnoj pločici) zadovoljavaju potrebe mušterije;
- utvrditi da je instalacija u skladu sa stepenom IP (zaštita od prodiranja tečnosti) uređaja, po važeçim propisima;
- pročitati sve što se nalazi na nalepnici pakovanja i na pločici sa karakteristikama. Ovaj je uređaj osmišljen za postavljanje isključivo unutar prostorija, u skladu sa važeçim propisima, a pored toga zahteva i poštovanje upozorenja koja slede a odnose se na prisustvo:
- vlage - nemojte uređaj instalirati u zatvorenim (ne provetrenim) i vlažnim prostorijama;
- leda - nemojte uređaj instalirati u prostorijama u kojima može doçi do kritičnog sniženja temperature sa
opasnošçu stvaranja leda;
-  - nemojte uređaj izlagati direktno sunčevim zracima pa ni kad postoje staklena vrata/prozor;
-  - nemojte uređaj postavljati u prostorima sa naročito agresivnom atmosferom koja sadrži
kisele pare, prašinu ili je zasiçena gasom;
-   - nemojte uređaj postavljati direktno na električne vodove koji nisu zaštiçeni od
skokova napona.
Kod zidova od cigle ili onih izgrađenih od bušene blok-cigle, pregrada ograničene statičnosti ili opšte zidne gradnje drugačije od navedenih, potrebno je prethodno proveriti statičnost nosivog sistema. Kuke za vešanje na zid moraju biti takve da mogu podneti trostruku težinu grejača punog vode. Preporučuju se nosači sa najmanje 12 mm obima. Uređaj bi trebao biti instaliran što je bliže moguçe mestu upotrebe kako bi se smanjili termički gubici (A sl.1). Lokalne odredbe mogu imati ograničenja u vezi instalacije u kupatilima. Radi toga držite se minimalnih udaljenosti koje navode te odredbe. Da bi se olakšalo razno održavanje, treba da ostavite najmanje 50 cm slobodnog prostora oko poklopca da biste mogli pristupiti električnim delovima.

Spojiti ulaz i izlaz bojlera cevima ili priključcima otpornim ne samo na pritisak, već i na visoku temperaturu vode, koja u proseku dostiže a može i preći temperaturu od 90°C. Zbog toga se ne preporučuju materijali koji nisu otporni na tako visoke temperature. Uređaj ne sme raditi sa vodom čija je tvrdoća niža od 12°F i obrnuto, sa vodom čija je tvrdoća veoma visoka (viša od 25 °F), savetuje se korišćenje prikladno kalibrisanog i nadziranog omekšivača vode, u tom slučaju se tvrdoća vode ne sme spustiti ispod 15°F. Na jedan izlaz ‘’T’’ komada navijte slavinu za pražnjenje bojlera (B sl.2), koja se može odvijati samo uz upotrebu alata. Na drugi izlaz ‘’T’’ komada navijte sigurnosni ventil (A sl.2). Sigurnosni ventil bi trebao biti baždaren na vrednost od maksimalno 0,8 Mpa (8 bar), i trebao bi biti u skladu sa važećim nacionalnim standardima.

Neke bi države mogle da zahtevaju upotrebu drugih posebnih hidrauličkih bezbednosnih sredstava koja odgovaraju lokalnim zakonskim zahtevima; zadatak je kvalifikovanog instalatera koji je zadužen za instalaciju proizvoda da proceni ispravnu podobnost bezbednosnog sredstva koje se ima nameru koristiti. Zabranjuje se postavljanje bilo kakve naprave za presretanje (ventila, slavine, itd.) između bezbednosnog uređaja i samog bojlera. Odvodni izlaz uređaja treba da se spoji na cev za odvod čiji je prečnik barem jednak prečniku cevi za spajanje na uređaj, pomoću suda koji omogućava vazdušnu udaljenost od najmanje 20 mm i mogućnost vizuelne kontrole. Pomoću eksibilne cevi, spojite na cev hladne vode iz mreže, ulaz bezbednosne grupe i ako je potrebno koristite slavinu za presretanje (D sl. 2). Osim toga, odvodna cev na izlazu C sl.2 je potrebna ako dođe do pražnjenja. Kod pritezanja bezbednosne grupe nemojte da je forsirate i nemojte da na njoj vršite izmene. Ako je pritisak u mreži blizu podešenog pritiska na ventilu, biti će potrebno postavljanje redukcionog ventila što dalje od uređaja. Da bi izbegli bilo kakvu štetu na mešalicama (slavine ili tuša) potrebno je odstraniti sve nečistoće
iz cevi.

Neophodno je, pre instalacije uređaja, obaviti preciznu kontrolu električnog uređaja i proveriti usaglašenost sa važećim bezbednosnim propisima, da je adekvatan u odnosu na maksimalnu potrošnju bojlera (vidi podatke sa
64
Page 65
SRB
pločice) i da je debljina kablova za električno povezivanje prikladna i u skladu sa važećim propisima. Proizvođač uređaja nije odgovoran za eventualnu štetu uzrokovanu neobavljenim uzemljenjem uređaja ili anomalija u električnom napajanju. Pre puštanja u rad, proverite da napon električne mreže odgovara veličini navedenoj na natpisnoj pločici uređaja. Zabranjeni su lopovi, produžni kablovi i adapteri. Zabranjeno je korišćenje za uzemljenje hidrauličkih cevi uređaja, grejanja ili dovoda gasa. Ako je uređaj opremljen električnim kablom, ili ako ga treba zameniti, koristite kabl istih karakteristika (tip H05VV-F 3x1,5 prečnika 8,5 mm). Kabl za napajanje (tip H05VV-F 3x1,5 mm
2
, prečnika 8,5 mm) mora da se postavi u za to namenjeni otvor koji se nalazi na stražnjem delu aparata i da se uvuče dok ne dođe do spona termostata ili do terminal bloka. Za isključivanje uređaja sa mreže treba da koristite dvopolni prekidač u skladu sa važećim nacionalnim propisima (otvaranje kontakata najmanje 3 mm, po mogućnosti opremljeni osiguračima). Uzemljenje uređaja je obavezno, a kabel uzemljenja (koji mora biti žuto-zeleni i duži od kabla faze) treba učvrstiti na stezaljku blizu simbola
.
Ako uređaj nema električni kabel, treba izabrati jedan od sledećih načina postavljanja:
- priključivanje na ksnu mrežu sa krutom cevi (ako je aparat opremljen držačem kabla), treba da se koristi kabl sa
minimalnim presekom 3x1,5 mm
- sa eksibilnim kablom (tip H05VV-F 3x1,5 3x1.5 mm
2
;
2
) ako je uređaj opremljen sa štipaljkom.

Pre uključivanja uređaja, napunite ga vodom iz mreže. Da bi to uradili, otvorite glavni ventil vodovodne mreže i slavinu tople vode toliko dugo dok ne izađe sav vazduh iz rezervoara. Proverite da nema curenja, proverite prirubnicu i malo je pritegnite ako je potrebno. Spojite uređaj na električno napajanje preko prekidača.

Prije traženja intervencije od strane Tehničke službe zbog sumnje na kvar, u svakom slučaju je potrebno provjeriti da izostanak rada ne ovisi o drugim razlozima kao što su na primjer privremeni prekid napajanja vodom ili električnom energijom.
: pre bilo kakve radnje, isključite aparat sa električne mreže.

Za modele koji nemaju dugme, podešavanje temperature se može obaviti skidanjem malog poklopca i delujte šrafcigerom na klinu za podešavanje termostata pridržavajući se gračkih oznaka. BELEŠKA U prvoj fazi podešavanja temperature potrebno je primeniti lagani pritisak okretanjem klina radi uklanjanja plombe koja obavezuje termostat na temperaturu maksimalne energetske ekasnosti.

Neophodno je isprazniti aparat ako isti treba da stoji van upotrebe duže vreme i/ili na mestu koje je izloženo ledu.
Ispraznite aparat na sledeći način:
- Zatvorite slavinu, ako je instalirana (D Sl. 2), u suprotnom slučaju, zatvorite glavnu slavinu kućnog uređaja;
- otvorite toplu vodu na slavini (na umivaoniku ili kadi)
- otvorite ispusni ventil B (sl.2).
Eventualna zamena delova
Skinite plastični poklopac kako bi mogli da radite na električnim delovima. Za intervenciju na termostatu je potrebno da ga iskopčate sa kabla za napajanje i izvadite iz svoje baze. Kako bi mogli da radite na grejaču i na anodi, potrebno je da pre toga ispraznite aparat. Odvrnite 5 zavrtanja (C sl. 3) i izvadite prirubnicu (F sl. 3). Prirubnici su pridruženi električni grejač i anoda. U fazi ponovnog sklapanja, pazite da telo prirubnice, termostat i električni grejač (sl. 3) vratite u prvobitni položaj. Nakon svakog vađenja prirubnice savjetujemo zamenu tela (Z sl. 4).


Za održavanje dobre ekasnosti uređaja poželjno je da se provede čišćenje kamenca sa otpornika (R sl. 4) otprilike svake dve godine (u prisustvu voda visoke tvrdoće, učestalost ove operacije treba da se poveća). Ako za čišćenje ne želite da koristite hemikalije za tu namenu (u tom slučaju pažljivo pročitajte bezbednosni list
65
Page 66
SRB
sredstva za uklanjanje kamenca), izmrvite naslage kamenca pritom pazeći da ne oštetite zavojnicu grejača. Anoda od magnezijuma (N br. 4) se mora zameniti svako dve godine, u suprotnom garancija neće važiti. U prisustvu agresivnih voda ili bogatih hloridima se savetuje da proverite stanje anode svako dve godine. Da bi ste je skinuli treba skinuti grejući element i odviti je sa nosača.

U slučaju nepravilnog preteranog grejanja vode, termički bezbednosni prekidač u skladu sa nacionalnim važećim propisima prekida električno kolo na obe faze napajanja grejača; u tom slučaju treba da se zatraži intervencija Tehničkog servisa.

Sva uputstva iz ovog priručnika se primenjuju i na termoelektrične modele koji su rezervoari tople vode* sa pomoćnim grejaćim elementom na potapanje**, dizajniranim za povezivanje na centralni sistem za grejanje. Zagrevanje vode u uređaju se obavlja preko izmenjivača toplote (u obliku kalema) u unutrašnjosti proizvoda; u slučaju da grejanje preko izmenjivača toplote ne bude radilo, vodu u rezervoaru će zagrevati pomoćni element. Dodatna operacija za ove uređaje je povezivanje na cevi centralnog sistema za grejanje. Povezati gornji termo priključak grejača vode na podupirač sistema za grejanje i onaj donji na onaj silazni, uz postavljanje dve slavine. Donja slavina, kojoj je lakše pristupiti, služi za odvajanje uređaja sa sistema kada centralni sistem nije u funkciji. Savetuje se toplotna izolacija priključaka cevi proizvoda na centralnom sistemu na način da se obezbede izjavljene toplotne performanse čak i kada se prekine napajanje sa spoljnog izvora (npr. održavanje i/ili kada ne radi).
* “rezervoar tople vode”, uređaj za čuvanje tople vode za sanitarnu upotrebu i/ili zagrevanje prostora, uključujući
i eventualne aditive, koji nije opremljen generatorima toplote, osim jednog ili više pomoćnih grejaćih elemenata na potapanje (Direktiva EZ 814/2013).
** “pomoćni grejaći element na potapanje” je električni otpornik koji koristi Džulov efekt i predstavlja deo rezervoara
za toplu vodu koji stvara toplotu samo u slučaju prekida spoljnog izvora napajanja (uključujući period održavanja) ili kada ne radi (…) (Direktiva EZ 814/2013).
UPUTSTVO ZA KORISNIKA


Uključivanje i isključivanje bojlera se obavlja preko vanjskog bipolarnog prekidača i na način da ukopčate ili iskopčate utikač električnog kabla za napajanje. Led lampica ostaje upaljena za vreme faze grejanja.

Za modele opremljene dugmetom, podešavanje temperature se može obaviti istim dugmetom (kao po gračkim oznakama). BELEŠKA U prvoj fazi podešavanja temperature potrebno je primeniti lagani pritisak okretanjem dugmeta radi uklanjanja plombe koja obavezuje termostat na temperaturu maksimalne energetske ekasnosti. Za modele bez dugmeta, temperaturu može podesiti samo kvalikovano osoblje.

Pre obavljanja bilo koje operacije čišćenja uređaja, uverite se da ste isključili proizvod i stavili spoljni prekidač u položaj OFF. Nemojte koristiti insekticide, rastvarače ili agresivne deterdžente koji bi mogli oštetiti obojene delove ili one od plastičnog materijala.

- da je uređaj spojen na električno napajanje i da je spoljni prekidač u položaju ON (Uključen);
- da dugme za podešavanje temperature ne bude postavljeno na minimum.

Isključite električno napajanje uređaja i stupite u kontakt sa tehničkim servisom.
66
Page 67
SRB

- pritiska u vodovodnoj mreži;
- da nema začepljenja ulaznih i izlaznih cevi za vodu (deformacije ili naslaga)..

Uokom faze grejanja, voda može curiti na ventilu. To je normalno. Da bi izbegli kapljanje, ekspanziona posuda odgovarajuće veličine trebala bi biti postavljena. Ako se curenje nastavi i tokom perioda bez grejanja, proverite:
- kalibraciju uređaja;
- mrežni pritisak vode.

     
UVEK OBRATITE KVALIFIKOVANOM OSOBLJU.
             

Simbol precrtane korpe na aparatu ili na pakovanju, označava da proizvod nakon isteka radnog veka treba da se odloži odvojeno od ostalog otpada. Iz tog razloga korisnik treba da preda aparat koji je na završetku svog radnog veka podobnim opštinskim centrima za odvojeno odlaganje električnog i elektronskog otpada.
Kao alternativa samostalnom upravljanju, aparat koji želite odložiti, možete da predate trgovcu u momentu kupovine novog aparata jednake vrste. Kod trgovaca elektronskim proizvodima čiji je prodajni prostor najmanje 400 m također da se besplatno preda, bez obaveze kupovine, elektronske proizvode koje želite da odložite a čije su mere manje od 25 cm. Odgovarajuće odvojeno odlaganje aparata za njihovo naknadno korišćenje nakon reciklaže, obrade i odgovarajućeg odlaganja u skladu sa zaštitom okoline doprinosi izbegavanju mogućih negativnih uticaja na okruženje i zdravlje i podržava ponovno korištenje i/ili reciklažu materijala od kojih je uređaj napravljen.
2
, moguće je
67
Page 68
LT
BENDROSIOS SAUGOS INSTRUKCIJOS
1.     
       
       
 
2. Gamintojo bendrovė nėra atsakinga už jokią žalą asmenims,
gyvūnams arba daiktams, jei ji atsirado dėl netinkamo, klaidingo ir nepagrįsto naudojimo arba, jei nebuvo laikomasi šiame vadove pateiktų instrukcijų.
3. Prietaisą montuoti ir jo techninę priežiūrą atlikti privalo
profesionalūs kvalikuoti darbuotojai, vadovaudamiesi susijusiuose skirsniuose pateiktais nurodymais. Būtina naudoti išskirtinai tik originaliais atsargines dalis. Nesilaikant aukščiau pateiktų nurodymų, kyla didesnė pavojaus rizika ir gamintojas už tai neprisiima jokios atsakomybės.
4. Kadangi pakuotės dalys (sankabos, plastikiniai maišeliai, putų
polistrolas ir kt.) gali būti pavojingos, nepalikite jų vaikams pasiekiamoje vietoje.
5. Įrenginį gali naudoti ne jaunesni nei 8 metų vaikai ir ribotų zinių,
jutiminių ar protinių galimybių asmenys arba patirties ir reikalingų žinių neturintys asmenys, jei juos prižiūri kompetentingas asmuo arba jei minėti asmenys buvo apmokyti ir supažindinti su įrenginio saugaus naudojimo instrukcijomis ir su galima rizika ir pavojais. Neleiskite vaikams žaisti su įrenginiu. Valymo ir priežiūros darbų, kuriuos privalo atlikti naudotojas, negali atlikti neprižiūrimi vaikai.
6. įrenginį liesti, jei esate basomis kojomis arba kuri
nors jūsų kūno dalis yra šlapia.
7. Prieš pradedant naudoti prietaisą, atlikus įprastos ar specialios
priežiūros darbus, patariama įrenginio baką pripildyti vandens ir vėl jį visiškai ištuštinti, kad būtų pašalinti visi likę nešvarumai.
8. Jei įrenginys turi maitinimo elektros laidą ir prireiktų jį pakeisti,
kreipkitės į įgaliotą techninės pagalbos centrą arba į kvalikuotą specialistą.
9. Prie įrenginio vandens tiekimo vamzdžio privaloma prisukti
nacionalinius reglamentus atitinkantį apsauginį vožtuvą. Šalyse, taikančiose EN 1487 standartą, saugos bloko maksimalus slėgis turi būti 0,7 MPa ir jis privalo turėti bent vieną čiaupą, atgalinį vožtuvą, saugos vožtuvą ir vandens spūdžio reguliuojamąjį
68
Page 69
LT
prietaisą.
10. Viršslėgio įtaisas (apsauginis vožtuvas arba saugos blokas) turi
būti tinkamai prižiūrimas ir periodiškai įjungiamas, taip patikrinant, ar jis neužsiblokavo, ir pašalinant kalkių nuosėdas, jei tokių būtų.
11. Šildymo fazės metu iš saugos bloko viršslėgio įtaiso gali lašėti
vanduo. Todėl būtina prijungti nuotėkio vamzdyną, kuris būtų visuomet atviras, naudojant drenažo vamzdį, prijungtą nuožulniai žemyn tokioje vietoje, kur nebūtų ledo.
12. Įrenginį, kuris yra nenaudojamas ir (arba) paliekamas šąlančioje
ar nešildomoje patalpoje, būtina ištuštinti ir išjungti iš elektros tinklo.
13. Iš čiaupo tekančiu karštu aukštesnės nei 50°C temperatūros
vandeniu rizikuojate stipriai apsideginti. Ypač didelis tokio nudegimo pavojus kyla vaikams, neįgaliesiems ir vyresnio amžiaus žmonėms. Todėl patariama prie įrenginio vandens išvesties vamzdžio prijungti sukamą termostatinį maišytuvo čiaupą su raudonu žiedeliu.
14. Prie ir (arba) netoliese įrenginio neturi būti jokių degių objektų.
15. Nestovėkite po prietaisu ir nedėkite po juo jokių daiktų, kurie gali
būti pažeisti, pavyzdžiui, atsiradus vandens nuotėkiui.
69
Page 70
LT

Legionelės yra mažos lazdelės formos bakterijos, natūraliai gyvenančios visuose gėlo vandens telkiniuose. Legi­oneliozė yra pneumonijos infekcija, kurią sukelia įkvėptos legionelių genties bakterijos. Negalima leisti vandeniui ilgai užsistovėti, t. y. vandens šildytuvą reikia naudoti ar praplauti bent kartą per savaitę. Europos standarte CEN/TR 16355 pateikiamos gerosios praktikos rekomendacijos, kaip užkirsti kelią legionelių dauginimuisi geriamojo vandens įrenginiuose, tačiau būtina paisyti ir nacionalinių reglamentų. Šis elektromechaninis talpykloje laikomo vandens šildytuvas parduodamas su termostatu, kuriuo nustatyta aukš­tesnė nei 60 °C temperatūra; tai reiškia, kad įjungtas „šiluminės dezinfekcijos ciklo“ atlikimas, skirtas neleisti legi­onelėms vystytis talpykloje.
: programinei įrangai atliekant šiluminės dezinfekcijos ciklą, karštas vanduo gali nudeginti. Prieš maudy­damiesi vonioje ar prausdamiesi po dušu įsitikinkite, kad vanduo nėra per karštas.

Techninės charakteristikos duomenys pateikiami techninių duomenų plokštelėje (etiketė prie vandens įvesties ir išvesties vamzdžių).
   16 18,5 21 23 24 26
Diegimo vieta
Modelis 
 6,688 6,680 6,678 6,687 6,685 - 12,867 6,683 - 
L
wa
wh
 65 70 85 70 70 - 130 80 -
 - - - - - 63 - -
 49 65 75 75 75 74 95 95 94
50 65 80 100
Horizontalus
  
M M M M M - L M ­15 dB 15 dB 15 dB 15 dB 15 dB - 15 dB 15 dB ­36,0% 36,0% 36,0% 36,0% 36,0% - 37,0% 36,0% -
Horizontalus

HWST 
Horizontalus
HWST
67,49
Energetiniai duomenys lentelėje ir kiti Gaminio aprašymo lape pateikiami duomenys (A priedas, kuris yra sudėtinė šios knygelės dalis) yra nustatyti pagal ES direktyvas 812/2013 ir 814/2013. Gaminiai, kurie nėra pažymėti sudedamųjų vandens šildytuvo ir saulės energijos prietaisų dalių etikete ar speci­alia technine plokštele, numatytomis pagal direktyvą 812/2013, negali būti naudojami tokioms sudedamosioms dalims realizuoti. Gaminiai su valdymo rankena turi termostatą, kurio padėtis yra nustatyta ties < parengtas > , o [atitinkami duome­nys] yra pateikti Gaminio aprašymo lape (A priedas), kuriame nurodyta ir gamintojo numatyta Energijos vartojimo efektyvumo klasė.
               

reglamento nuostatas.
70
Page 71
LT

­­
Prietaisas pašildo vandenį iki temperatūros, mažesnės nei virimo taškas. Jis turi būti prijungtas prie vandentiekio pagal našumo lygį ir talpą. Prieš prijungiant prietaisą reikia:
- Patikrinti, ar vandens savybės (prašome žiūròti duomenų lentelė) atitinka kliento reikalavimus.
- Įsitikinti, kad montavimas atitinka prietaiso IP laipsnį (apsauga nuo skysčio skverbimosi) pagal normas.
- Perskaityti ant pakuotòs etiketės ir prietaiso duomenų lentelės pateiktas instrukcijas. Prietaisas sukurtas montuoti tik pastatų viduje pagal galiojančias normas. Montuotojai turi paisyti tam tikrų nuro­dymų, jei veikia šie veiksniai:
- : nemontuokite prietaiso uždarose (nevėdinamose) ir drėgnose patalpose.
- Altis: nemontuokite prietaisų vietose, kur temperatūra gali nukristi ir susiformuoti ledas.
- : prietaiso neturi pasiekti tiesioginiai saulės spinduliai, net ir pro langą.
- : nemontuokite prietaiso, jei yra ypač pavojingų medžiagų, tokių kaip rūgščių garai, dulkės ar dujos.
- : nejunkite prietaiso prie elektros tinklo, kuris nėra apsaugotas nuo staigių įtampos pokyčių.
Jei sienos sumūrytos iš plytų ar perforuotų blokelių, pertvaros yra judančios arba kuo nors skiriasi mūras, pirmiau­sia reikia atlikti atraminės sistemos stacionarumo patikrinimą. Sienoje montuojami tvirtinimo kabliai turi atlaikyti tris kartus didesnį svorį nei vandens šildytuvo, pripildyto van­dens. Rekomenduojame naudoti bent 12 mm skersmens kablius. Įrenginį (A 1 pav.) rekomenduojama montuoti kiek įmanoma arčiau naudojimo vietų, kad esant ilgiems vamz­džiams nebūtų prarandama šiluma. Vietiniuose reglamentuose gali būti numatyti įrenginio montavimo vonioje apribojimai, todėl laikykitės taikomų reglamentų numatytų mažiausių atstumų. Kad būtų lengviau atlikti įvairias priežiūros operacijas, aplink dangtelį palikite bent 50 cm laisvą erdvę – taip bus paprasčiau pasiekti elektrines dalis.

Prie šildytuvo vandens įvesties ir išvesties prijunkite eksploataciniam slėgiui ir karštam vandeniui, kuris paprastai gali viršyti ir 90° C temperatūrą, atsparius vamzdžius ir jungtis. Nepatariama rinktis medžiagų, kurios nėra atspa­rios minėtai temperatūrai. Įrenginio negalima naudoti, jei vandens kietumas yra mažesnis nei 12°F, ir atvirkščiai - jei vanduo yra labai kietas (daugiau nei 25°F); patartina naudoti vandens minkštiklį, kuris būtų tinkamai parinktas ir veikiantis; šiuo atveju likutinis vandens kietumas neturi būti mažesnis nei 15°F. Prisukite prie įrenginio vandens įvesties vamzdžio, ant kurio yra mėlynas žiedelis, T formos jungtį. Prie šios jung­ties iš vienos pusės prisukite katilo tuštinimo čiaupą (B pav. 2), kurį galėtumėte pasukti tik naudodami specialų įrankį, o iš kitos pusės prijunkite viršslėgio įtaisą (A pav. 2).

Kai kuriose šalyse gali būti naudojami specialūs hidrauliniai saugos prietaisai, atitinkantys vietinius reikalavimus; už naudotino saugos prietaiso tinkamumo įvertinimą yra atsakingas kvalifikuotas gaminį diegiantis technikas. Draudžiama tarp saugos įtaiso ir vandens šildytuvo naudoti bet kokius blokavimo įtaisus (vožtuvus, čiaupus ir t. t.). Įrenginio nuleidžiamoji kanalizacijos jungtis turi būti prijungta prie kanalizacijos vamzdžio, kurio skersmuo yra toks pats kaip ir įrangos jungties, tam naudojant bent 20 mm tarpą užtikrinančią piltuvo formos tarpinę, kurią būtų gali­ma lengvai apžiūrėti. Lanksčia žarna prie vandentiekio šalto vandens vamzdžio prijunkite saugos bloko jungtį ir, jei prireiktų, naudokite blokuojamąjį čiaupą (D 2 pav.). Taip pat, jei naudojamas tuštinimo čiaupas, išvestyje prijunkite vandens nuotėkio vamzdį C pav. 2. Prisukdami saugos bloką, nepersukite jo ir nesugadinkite. Jei atsirastų vožtuvo kalibravimo dydžiams artimas sistemos slėgis, būtina naudoti slėgio reduktorių, kurį reikia įdiegti kuo toliau nuo įrenginio. Jei numatoma įrengti maišytuvų blokus (čiaupus ar dušą), būtina išvalyti iš vamz­džių visus nešvarumuus, kurie gali sugadinti vamzdyną.

Prieš montuojant įrenginį, privaloma kruopščiai patikrinti elektros įrangą įsitikinant, kad ji atitinka taikomus saugos standartus, yra tinkama vandens šildytuvo didžiausiai suvartojamai galiai (žr. duomenis gamyklinėje plokštelėje) ir elektros jungtims skirtų laidų pjūvis yra tinkamas bei atitinka taikomus reglamentus. Įrenginio gamintojas nėra atsa­kingas už jokią žalą, kilusią dėl neatlikto įrangos įžeminimo arba dėl elektros energijos tiekimo sutrikimų. Prieš įjungdami įrenginį, patikrinkite, ar tinklo įtampa atitinka nurodytąją įrangos techninių duomenų plokštelėje. Draudžiama naudoti kelių lizdų blokus, ilgintuvus ar siejiklius.
71
Page 72
LT
Įrenginį įžeminant, draudžiama tam naudoti vandentiekio sistemos, šildymo ir dujų vamzdžius. Jei įrenginys turi mai­tinimo laidą, kurį prireiktų pakeisti, naujo laido techninė charakteristika turi būti tokia pati kaip senojo (tipas: H05VV-F 3x1,5 mm
2,
skersmuo: 8,5 mm). Maitinimo laidas (H05VV-F tipo, 3 x 1,5 mm2, 8,5 mm skersmuo) turi būti įkištas į specialią angą prietaiso užpakalyje ir jį reikia traukti tol, kol pasieks termostato arba gnybtyno gnybtus. Įrenginiui iš tinklo išjungti turi būti naudojamas bipolinis jungiklis, atitinkantis galiojančių šalies standartų reikalavimus (kontaktų tarpelis bent 3 mm, geriausia, kad turėtų ir saugiklius). Įrenginį yra būtina įžeminti, o įžeminimo laidą (kuris turi būti geltonos ir žalios spalvos bei ilgesnis už fazės laidus) reikia prijungti prie
simbolio gnybto. Užspauskite maitinimo laidą ant mažo gnybto pateiktu laido spaustuku.
Jei įrenginys neturi maitinimo laido, turite pasirinkti vieną iš šių diegimo būdų:
- prijungimui prie ksuoto tinklo kietu vamzdžiu (jei įrenginys neturi laidų gnybto), naudokite laidą, kurio pjūvis ma-
žiausiai 3 x 1,5 mm
- su lanksčiu kabeliu (tipas H05VV-F 3x1.5 mm
2
;
2
, 8.5 mm diametro), jeigu prietaisas yra su kabelio veržikliu.

Prieš įjungdami įrenginį, pripildykite vandentiekio vandens. Tai atliksite atsukę pagrindinį namų vandentiekio čiau­pą ir karšto vandens čiaupą, kol iš bako išeis visas oras. Vizualiai patikrinkite vandens pratekėjimą iš ančo ir švelniai paspauskite jį, jei reikia. Įjunkite prietaisą mygtuku.
REMONTO REGULIAVIMAS
Prieš kreipdamiesi į techninės pagalbos centrą dėl galimo gedimo, patikrinkite, ar įrenginys kartais neveikia dėl kitų priežasčių, pavyzdžiui, dėl to, kad nėra vandens ar elektros.
: prieš atlikdami bet kokius darbus, išjunkite įrenginį iš elektros tinklo.

Jei modelis neturi rankenos, temperatūrą galima reguliuoti nuimant gaubtą ir atsuktuvu su išdroža sukant termos­tato reguliavimo kaištį, vadovaujantis graniais nurodymais. Pastaba. Pirmo temperatūros reguliavimo metu reikia taikyti nedidelį slėgį pasukant kaištį, kad būtų pašalinta plomba, jungianti didžiausio energetinio efektyvumo temperatūros termostatą.

Įrenginį, kuris yra nenaudojamas ir (arba) paliekamas šąlančioje ar nešildomoje patalpoje, būtina išjungti. Ištuštinkite įrenginį, kaip nurodyta žemiau:
- Uždarykite čiaupas, jei įdiegtas, antraip centrinę implantas namų čiaupą; (D pav. 2);
- įjunkite karšto vandens čiaupą;
- atidarykite nutekėjimo voÏtuvą B (pav. 2).

Nuimkite dangtelį, kad pasiektumėte elektrines dalis. Norint atlikti darbus su termostatu, reikia atjungti maitinimo laidą ir ištraukti jį iš savo vietos. Norėdami tvarkyti rezistorių ar anodą, pirmiausia ištuštinkite įrenginį.
Atveržkite 5 varžtus (C 3 pav.) ir nuimkite jungę (F 3 pav.). Ildymo elementas ir anodas yra prijungti prie jungės.
Montuodami įsitikinkite, kad jungės tarpiklis, termostatas ir šildymo elementas būtų įdėti į pirmines savo vietas (3 pav.). Rekomenduojame kiekvieną kartą išėmus jungės tarpiklį (Z, 4 pav.) pakeisti.


Tam, kad įrenginys veiktų efektyviai, rekomenduojama nuvalyti kalkes nuo kaitinimo elemento (R 4 pav.) maždaug kas dvejus metus (kai vanduo kietesnis, reikėtų valyti dažniau). Jei nenorite naudoti specialių tirpalų, šią operaciją galite atlikti atsargiai (tokiu atveju, atidžiai perskaitykite kalkių šalinimo priemonės saugos duomenų lapus), nepa­žeisdami apsauginio rezistoriaus sluoksnio, nušveisdami kalkių nuosėdas. Magnio anodas (N 4 pav.) turi būti keičiamas kas dvejus metus, nes gali būti panaikinta garantija. Jei naudojamas agresyvus arba daug chloro turintis vanduo, rekomenduojama anodą tikrinti kas metus. Jam išimti, išmontuokite kaitinimo elementą ir išsukite iš atraminės gembės.

Perkaitus vandeniui, terminis saugiklis, atitinkantis taikomus nacionalinius standartus, nutraukia elektros maitini­mą abejose rezistoriaus maitinimo fazėse; taip nutikus, kreipkitės į techninės pagalbos centrą.
72
Page 73
LT

Visos šio vadovo instrukcijos taip pat taikomos ir termoelektriniams modeliams, kurie yra karšto vandens bakai* su pagalbiniu įmerkiamu kaitinimo elementu**, suprojektuoti taip, kad būtų galima prijungti prie centrinės šildymo įrangos. Vanduo prietaise kaitinamas naudojant šilumokaitį (gyvatėlės formos), įrengtą produkto viduje; jei kaitinimo šilu­mokaičiu funkcija neveikia, vanduo bake pašildomas pagalbiniu elementu. Su šiais prietaisais reikia atlikti papildomą operaciją ir prijungti prie centrinės šildymo įrangos vamzdžių. Viršutinę šiluminę produkto jungtį prijunkite prie pagrindinės šildymo įrangos kolonos, o apatinę jungtį – prie mažesniosios, ir įterpkite du čiaupus. Apatinis lengviau pasiekiamas čiaupas reikalingas įrenginiui nuo įrangos įjungti, kai centrinė įranga neveikia. Rekomenduojama termiškai izoliuoti produkto jungčių su centrine įranga vamzdžius, kad būtų užtikrintos dekla­ruotos šiluminės savybės net tada, kai išorinis karščio šaltinis atjungtas (pvz., atliekant techninę priežiūrą ir (arba) sugedus).
* „karšto vandens bakas“ – tai įtaisas karštam buitiniam ir (arba) aplinkos šildymui skirtam vandeniui laikyti, įskai-
tant bet kokius priedus, kuris neturi karščio generatorių, išskyrus vieną arba kelis papildomus įmerkiamus šildy­mo elementus (ES direktyva 814/2013).
** „papildomas įmerkiamas kaitinimo elementas“ – elektrinis kaitinimo elementas, kuris veikia pagal Džaulio efek-
tą, sudaro dalį karšto vandens bako ir generuoja karštį tik tada, kai išorinis šaltinis atjungtas (įskaitant techninės priežiūros laikotarpius) arba neveikia (...) (ES direktyva 814/2013).
VARTOTOJO INSTRUKCIJOS


Vandens šildytuvas įjungiamas ir išjungiamas sukant dvipolį išorinį jungiklį ir neįkišant ar neištraukiant elektros energijos tiekimo laido kištuko. Lemputė dega tik šildymo fazės metu.

Jei modelis turi rankeną, temperatūrą galima reguliuoti ją sukant (vadovaujantis graniais nurodymais). Pastaba. Pirmo temperatūros reguliavimo metu reikia taikyti nedidelį slėgį pasukant rankeną, kad būtų pašalinta plomba, jungianti didžiausio energetinio efektyvumo temperatūros termostatą. Modelių be rankenos temperatūra gali būti reguliuojama tik kvalikuotų darbuotojų.

Prieš atlikdami bet kokias įrenginio valymo operacijas, įsitikinkite, kad išjungėte produktą, pasukdami išorinį jun­giklį į padėtį „OFF“ (išjungta). Nenaudokite insecticidų, tirpiklių arba agresyvių valiklių, kurie gali sugadinti dažytas arba plastikines dalis.

- ar prietaisas yra prijungtas prie elektros energijos tinklo ir išorinis jungiklis yra padėtyje „ON“ (įjungta);
- kad temperatūros reguliavimo rankena nebūtų nustatyta minimaliam dydžiui.

išjunkite įrenginio elektros maitinimą ir kreipkitės į techninės pagalbos tarnybą.

- slėgį karšto vandens vamzdžiuose;
- iar neužsikimšo vandens tiekimo ir išleidimo vamzdžiai (dėl deformacijos arba nuosėdų).

Šildymo metu gali varvòti šiek tiek vandens iš čiaupo- tai normalu. Norint išvengti vandens varvėjimo, nuotekų sistemoje reikia įtaisyti tinkamą plėtimosi indą. Jei nešildymo laikotarpiu nuolat išteka vanduo, patikrinkite:
- įtaiso kalibravimo duomenis;
- vandens tinklo slėgį.
73
Page 74
LT

 
­

Užbraukto konteinerio simbolis ant įrangos ar ant pakuotės reiškia, kad gaminys, baigus jį eksploatuoti, turi būti surenkamas ir tvarkomas atskirai nuo kitų atliekų. Todėl įrangos eksploatacijos pabaigoje naudotojas privalės ją perduoti atitinkamiems savivaldybės elektrotechnikos ir elektroninių atliekų surinkimo ir tvarkymo centrams. Arba, įsigyjant atitinkamo tipo naują
įrangą, nebenaudotiną įrangą galima perduoti įgaliotam platintojui. Elektroninių prietaisų platintojams, kurių parduotuvės plo­tas yra bent 400 m nys neviršija 25 cm. Tinkamas nebenaudotinos įrangos surinkimas ir vėlesnis tvarkymas, rūšiavimas ir perdirbimas padeda išvengti žalingo poveikio aplinkai ir sveikatai ir skatina pakartotiną medžiagų, iš kurių yra sudaryta įranga, panaudojimą ir (arba) perdirbimą.
74
2
, galima nemokamai ir be prievolės įsigyti naują gaminį grąžinti nebenaudotiną elektroninđ įrangą, kurios matme-
Page 75
LV

1. 
 
-
­ 
2. Ražotājs nav atbildīgs par jebkuru kaitējumu cilvēkiem, dzīvnie-
kiem vai lietām, kurš radies nepareizas, kļūdīgas vai nepamato­tas izmantošanas dēļ, kā arī vai, neievērojot šajā rokasgrāmatā sniegtos norādījumus.
3. Ierīces uzstādīšanu un apkopi jāveic profesionāli kvalicētiem
darbiniekiem, kā norādīts atbilstošajās sadaļās. Izmantot tikai oriģinālās rezerves daļas. Neievērojot iepriekšminēto, var tikt ap­draudēta drošība un atcelta ražotāja jebkāda atbildība.
4. Iepakojuma elementi (skavas, plastmasas maisiņi, putu polisti-
rols, u.c.) kā apdraudējuma avots jāglabā bērniem nepieejamā vietā.
5. Šo aparātu drīkst izmantot bērni, kas sasnieguši vismaz 8 gadu
vecumu, un personas ar ierobežotām ziskām, maņu vai garī­gām spējām vai arī bez pieredzes un nepieciešamajām zināša­nām, ja tiek uzraudzītas vai ir saņēmušas norādījumus par iekār­tas drošu izmantošanu un izpratušas ar to saistītos riskus. Bērni nedrīkst rotaļāties ar aparātu. Tīrīšanas darbi un apkope jāveic lietotājam un to nedrīkst veikt bērni, ja netiek uzraudzīti.
6. Aizliegts pieskarties aparātam, ja jums ir basas kājas vai, ar mit-
rām ķermeņa daļām.
7. Pirms ierīces izmantošanas un pēc kārtējās vai ārkārtas apko-
pes darbības ieteicams piepildīt ierīces tilpni ar ūdeni un pēc tam to pilnīgi iztukšot, lai likvidētu visus atlikušos piemaisījumus.
8. Ja ierīce ir aprīkota ar elektriskās strāvas kabeli un tas ir jānomai-
na, sazinieties ar pilnvarotu servisa centru vai kvalicētu personā­lu.
9. Ierīces ūdens ieplūdes caurule noteikti jāaprīko ar drošības vār-
stu, kas atbilst valsts tiesību aktiem. Attiecībā uz valstīm, kuras ir ieviesušas standartu EN 1487, Attiecībā uz valstīm, kurās ir ieviests standarts EN 1487, drošības grupai jābūt ar maksimā­lo spiedienu 0,7 MPa, un jāiekļauj vismaz viens noslēgvārsts, pretvārsts, drošības vārsts, ierīces hidrauliskās padeves atslēg-
75
Page 76
LV
šanas ietaise.
10. Pretpārspiediena ietaise (vārsts vai drošības grupa) nedrīkst
pārveidot, un tā periodiski jādarbina, lai pārliecinātos, ka tā nav bloķēta un noņemtu visas kaļķakmens nogulsnes.
11. Pilēšana no pretpārspiediena ietaises pilēšana ir  pa-
rādība ūdens sildīšanas fāzē. Šā iemesla dēļ, ar drenāžas cau­rules palīdzību, kas uzstādīta slīpi virzienā uz leju un vietā bez apledojuma, ir nepieciešams izveidot aizplūšanas savienojumu, vienmēr ar izeju atmosfērā.
12. Ir svarīgi iztukšot ierīci un atvienot to no strāvas, ja tā tiek atstāta
neizmantota vietā, kas pakļauta sala iedarbībai.
13. Karstā ūdens, kas uz krāniem tiek piegādāts ar temperatūru virs
50° C lietošana var izraisīt tūlītējus smagus apdegumus. Bēr­niem, invalīdi un vecāka gadagājuma cilvēki ir visvairāk pakļauti šim riskam. Tāpēc mēs iesakām izmantot termostata maisīša­nas vārstu, kas pieskrūvēts aparāta ūdens izplūdes caurulei un iezīmēts ar sarkanu apkakli.
14. Neviens viegli uzliesmojošs priekšmets nedrīkst nonākt saskarē
un/vai atrasties ierīces tuvumā.
15. Nedrīkst novietoties zem ierīces, kā arī likt priekšmetus, kas, pie-
mēram, var sabojāties no iespējama ūdens zuduma.
76
Page 77
LV
LEGIONELLU FUNKCIJA
Legionellas ir sīkas, nūjiņveidīgas baktērijas un saldūdeņu dabīgas iemītnieces. Leģionāru slimība ir pneimonijas paveids, ko izraisa legionellu sugu ieelpošana. Nedrīkst ļaut ūdenim ilgstoši atrasties boilerā. Tas nozīmē, ka boi­lers ir jāizmanto vai jāizskalo vismaz reizi nedēļā. Eiropas standartā CEN/TR 16355 ir sniegti labas prakses ieteikumi legionellu augšanas novēršanai dzeramā ūdens rezervuāros, taču esošie nacionālie noteikumi paliek spēkā. Šis elektromehāniskais termoakumulācijas ūdenssildītājs tiek pārdots kopā ar termostatu, kurā ir iestatīta tempe­ratūra, kas pārsniedz 60°C. Tādējādi tas var veikt “termiskās dezinfekcijas ciklu”, lai ierobežotu baktēriju (legio­nellu) vairošanos tvertnē.
: kad šī programma veic termisko dezinfekciju, ūdens temperatūra var izraisīt apdegumus. Pārbau­diet ūdens temperatūru pirms mazgāšanās vannā vai dušā.

Tehniskajām specikācijām skatiet datu plāksnīti (etiķete, kas piestiprināta blakus ieplūdes un izplūdes ūdens caurulēm).
  50 65 80 100  16 18,5 21 23 24 26

Modelis   6,688 6,680 6,678 6,687 6,685 - 12,867 6,683 -  M M M M M - L M -
L
wa
wh
 65 70 85 70 70 - 130 80 -
 - - - - - 63 - -
 49 65 75 75 75 74 95 95 94
   
15 dB 15 dB 15 dB 15 dB 15 dB - 15 dB 15 dB ­36,0% 36,0% 36,0% 36,0% 36,0% - 37,0% 36,0% -


HWST   HWST
67,49
Enerģijas dati tabulā un tie, kas sniegti ražojuma datu lapā (Pielikums A, kas ir šī bukleta neatņemama sastāvda­ļa), ir noteikti saskaņā ar ES direktīvām 812/2013 un 814/2013. Produkti bez etiķetes un attiecīgās datu lapas sildītāju komplektiem un saules ierīcēm, kas paredzēti Regulā 812/2013, nav paredzēti izmantošanai šādos komplektos. Ražojumiem, kas aprīkoti ar regulēšanas pogu, ir termostats, kas tiek iestatīts stāvoklī <gatavs lietošanai>, kā norādīts ražojuma datu lapā (pielikums A), saskaņā, ar kuru, relatīvo enerģijas klasi ir deklarējis ražotājs.
 ­    

77
Page 78
LV

­­     
Ierīce uzkarsē ūdeni līdz temperatūrai, kas zemāka par vārīšanās punktu. Tā jāpievieno pie centralizētās ūdens padeves, ņemot vērā ierīces darba līmeņus un jaudu. Pirms ierīces pievienošanas vispirms:
- pārbaudiet, vai raksturlielumi (skatiet informācijas plāksnīti) atbilst klienta prasībām;
- pārliecinieties, ka uzstādīšana atbilst ierīces IP pakāpei (drošībai pret š˙idrumu iekļūšanu), ņemot vērā piemē­rojamās
- spēkā esošās normas;
- izlasiet instrukciju uz komplektācijā iekļautās iepakojuma uzlīmes un ierīces datu plāksnītes.
Šo ierīci ir paredzēts ierīkot tikai telpās, ņemot vērā piemērojamās spēkā esošās normas. Turklāt ierīkotājiem attiecīgajos apstākļos jāņem vērā šādi ieteikumi:
- mitrs: neuzstādiet ierīci slēgtās (nevēdinātās) un mitrās telpās.
- sals: neuzstādiet ierīci telpās, kur temperatūra var būtiski pazemināties un iespējama ledus veidošanās;
- saules gaisma: nepakļaujiet ierīci tiešai saules staru iedarbībai pat logu tuvumā;
- : neuzstādiet ierīci īpaši bīstamu vielu, piemēram, skābes tvaiku, putekļu vai gāzes izgaro-
jumu, tuvumā;
- : neuzstādiet ierīci tieši uz elektroenerģijas avotiem, kas nav aizsargāti pret pēkšņām sprie­guma maiņām.
Ja sienas ir veidotas no ķieğeļiem vai perforētiem blokiem, starpsienām ir ierobežotas statiskās īpašības vai mūr­nieka darbi kaut kādā veidā atš˙iras no šeit aprakstītajiem, vispirms jāveic atbalsta sistēmas priekšdarbu statisko īpašību pārbaude. Sienai piemontētie stiprināšanas ā˙i jāizvieto tā, lai noturētu svaru, kas trīs reizes pārsniedz ūdens sildītāja svaru, kad tas ir piepildīts ar ūdeni. Leteicami vismaz 12 mm diametra āķi. Lesakām uzstādīt ierīci (A 1. zīm.) pēc iespējas tuvu lietošanas punktiem, lai ierobežotu siltuma izkliedi gar cau­ruļvadiem. Vietējās normas var ierobežot ierīces instalāciju vannas istabā un tāpēc pieturēties pie minimāliem attālumiem noradītiem spēkā esošās normās. Lai atvieglotu dažāda veida apkopes darbus, pārsega iekšpusē jāparedz vismaz 50 cm brīva telpa, lai piekļūtu elektriskajām daļām.

Ūdens ieplūdi un izplūdi sildītājam pievienojiet ar caurulēm vai savienojumiem, kas iztur darba spiedienu un karstā ūdens temperatūru, kas parasti var sasniegt un pat pārsniegt 90° C. Tāpēc nav ieteicami materiāli, kas neiztur šādas temperatūras. Aparātu nedrīkst darbināt ar ūdeni ar cietību zem 12°F, un otrādi, ar īpaši augstu ūdens cietību (virs 25°F), mēs iesakām izmantot ūdens mīkstinātāju, pienācīgi kalibrētu un uzraudzītu; šajā gadījumā atlikusī cietība nedrīkst būt zemāka par 15°F. Pieskrūvējiet aparāta ūdens ieplūdes šļūtenei, kas atšķiras ar zilas krāsas apkakli, savienojumu “T”. Šī savienoju­ma vienā pusē pieskrūvējiet krānu sildītāja ūdens iztukšošanai (B 2.att.), kas darbināms, lietojot tikai instrumentu, un otrā pusē pretpārspiediena ierīci (A 2.att.).

Dažas valstis var pieprasīt izmantot īpašas hidrauliskās drošības ierīces saskaņā ar vietējo likumu prasībām; par to ir atbildīgs kvalicēts uzstādītājs, kas atbild par ražojuma uzstādīšanu un izvērtē izmantojamās drošības ietaises piemērotību. Aizliegts ievietot jebkādā veida izpildmehānisma ierīci (vārsti, krāni, u.c.) starp drošības ierīci un ūdenssildītāju. Ietaises izplūdes izvads jāpieslēdz drenāžas caurulei, kuras diametrs ir vismaz vienāds ar ierīces caurules dia­metru, izmantojot piltuvi, kas ļauj atstāt vismaz 20 mm gaisa attālumu ar iespēju vizuālai pārbaudei. Izmantojot elastīgu savienotāju, ja nepieciešams, pieslēdziet aukstā ūdens tīkla cauruļvadam drošības grupas ievadu, iz­mantojot noslēgvārstu (D 2.att.). Turklāt, noteces vārsta atvēršanas gadījumā jāparedz ūdens drenāžas caurule izvadā C 2.att. Uzskrūvējot drošības grupu, nepievelciet to līdz galam un nepielietojiet spēku. Ja neto spiediens ir tuvu vārsta kalibrēšanas vērtībām, jālieto spiediena reduktors, cik tālu vien iespējams no aparāta. Gadījumā, ja izvēlaties uzstādīt maisītāju mezglus (krāna vai dušas), drenāžas cauruļvadi jāaizsargā no jebkādiem piemaisījumiem, kas tos var bojāt.
78
Page 79
LV

Pirms ierīces uzstādīšanas noteikti jāveic rūpīga elektriskās sistēmas pārbaude, pārbaudot atbilstību pašreizējiem drošības standartiem, kas tiek piemērojami attiecībā uz maksimālo jaudu, kuru absorbē ūdens sildītāji (skatiet teh­nisko datu plāksnes), kā arī elektroinstalācijas kabeļu piemērotību un atbilstību esošajiem noteikumiem. Ražotājs nav atbildīgs par jebkādiem zaudējumiem, ko izraisījis ierīces iezemēšanas trūkums vai elektropadeves novirzes. Pirms ierīces iedarbināšanas pārliecinieties, ka elektroapgādes spriegums atbilst datu plāksnītē norādītajai vērtībai. Aizliegts izmantot daudzvietīgas kontaktligzdas, pagarinātājus vai adapterus. Aizliegts izmantot santehnikas, apkures un gāzes caurules aparāta zemējumam. Ja aparāts ir aprīkots ar strāvas vadu un ir nepieciešams to aizstāt, jāizmanto tās pašas funkcijas strāvas vads (H05VV-F 3x1,5 mm
2
, ar diametru 8,5 mm). Barošanas vads (tips H05VV-F 3x1,5 mm2, diametrs 8,5 mm) jāiesprauž atverē, kas atrodas ierīces aizmugurē, un jābīda, līdz tas sasniedz spaili vai spaiļu kārbu. Lai aparātu atslēgtu no elektrotīkla, jāizmanto dubultais polu slēdzis, kas atbilst pašreizējo valsts standartu prasībām (kontaktu atvere vismaz 3 mm, vēlams ar drošinātāju). Ierīcei jābūt iezemētai, un zemējumĮa kabelis (tam jābūt dzelteni zaĮam un garākam par fāÏu kabeli) jāpiestiprina spailei, kas atzīmēta ar simbolu
.
Blo˙ējiet strāvas padeves kabeli uz mazā uzgaĮa, izmantojot īpašo, komplektācijā iekĮauto vadu skavu. Ja ierīces komplektācijā neietilpst elektriskais vads, izvēlieties kādu no šādiem uzstādīšanas veidiem:
- ksētais savienojums cietā caurulē (ja kabelis nav aprīkots ar ksatoriem), izmantojiet kabeli ar minimālu šķērs-
griezumu 3x1,5 mm
- ar elastīgu kabeli (H05VV-F 3x1,5 mm
2
;
2
tipa, ar diametrs 8,5 mm), ja aparāts ir aprīkots ar kabeļa skavu.

Pirms strāvas padeves uzpildiet ierīci ar ūdeni no ūdensvada. Šī uzpildīšana tiek veikta, atverot mājsaimniecības sistēmas galveno krānu un karstā ūdens krānu, līdz no tilpnes izplūst viss gaiss. Vizuāli pārbaudiet, lai ūdens netek no atloka un nedaudz savelciet to, ja nepieciešams. Pieslēdziet ierīci pie elektroenerģijas ar slēdzi.

Pirms zvaniet uz Apkalpošanas Centru, pārbaudiet, ka bojājums nav no ūdens padeves trūkuma vai elektroener­ģijas padeves trūkuma.
: pirms jebkuras darbības veikšanas atvienojiet ierīci no strāvas padeves.

Modeļos, kas nav aprīkoti ar regulēšanas kloķi, temperatūras regulēšanu var veikt, noņemot vāku un ar skrūvgriezi pārbīdot termostata regulēšanas tapu saskaņā ar graskajām norādēm. N.B. Pirmo reizi regulējot temperatūru, nepieciešams pielikt mazliet spēka, pārbīdot tapu, lai noņemtu zīmogu, kas notur termostatu maksimāli energoefektīvajā temperatūrā.

Aparāts jāiztukšo, ja tas uz ilgāku laika periodu netiek izmantots, un/vai atrodas telpā, kas pakļauta sala iedarbībai. Iztukšojiet ierīci, rīkojieties šādi:
- aizveriet noslēgvārstu, ja tāds uzstādīts (D 2. attēlā), ja nav, tad mājas sistēmas centrālo vārstu;
- ieslēdziet karsta ūdens krānu (izmazgāt rezervuāru vai vannu);
- atveriet novadcaurules ventili B (g. 2).

Noņemiet pārsegu, lai darbotos ar elektriskajām daļām. Lai piekļūtu pie termostata, nepieciešams atvienot barošanas kabeli un izņemt to no ligzdas. Lai varētu iejaukties attiecībā uz pretestību un anodu, vispirms aparāts jāiztukšo. Atskrūvējiet 5 skrūves (C 3. att.) un noņemiet atloku (F 3. att.). Atkārtotas montēšanas laikā nodrošiniet, lai atloka paplāksne, termostats un sildīšanas elements tiktu salikti atpakaĮ savā sākotnējā pozīcijā (3. att.). Ieteicams atloka paplāksni (Z, 4. att.) nomainīt katru reizi, kad to noņemat.

79
Page 80
LV

Lai uzturētu ierīces lietderīgu izmantošanu, nepieciešams veikt nogulšņu notīrīšanu (R 4.att.) ik pēc diviem ga­diem (ja tiek izmantots ciets ūdens, tad tīrīšanas biežumam jābūt lielākam). Ja šim nolūkam nevēlaties izmantot tam piemērotu šķidrumu (šajā gadījumā izlasiet informāciju drošības datu la­pās attiecībā uz atkaļķošanas līdzekļiem), varat uzmanīgi noņemt kaļķakmens garozu, uzmanoties, lai nesabojātu pretestības aizsargkārtu. Magnija anods (N 4. att.) ir jānomaina ik pēc diviem gadiem, lai nezaudētu garantiju. Agresīva vai ar hlorīdu bagā­ta ūdens gadījumā ieteicams pārbaudīt anoda stāvokli katru gadu. Anoda nomaiņai ir jānoņem sildīšanas elementu un atskrūvējot palīg kastīti.

Ūdens pārmērīgas sakaršanas gadījumā termiskais drošības slēdzis, kas atbilst valsts standartu prasībām, pār­trauc barošanas avota abu fāžu elektrisko ķēdi ar pretestību; šajā gadījumā jāsazinās ar tehniskās palīdzības dienestu.

Visas instrukcijas, ko satur dotā brošūra, var tikt piemērotas arī pie termoelektriskajiem modeļiem karstā ūdens tvertnēm * ar immersijas sildīšanas palīgelementu **, kas paredzēts pieslēgšanai centrālapkures sistēmai. Ūdens uzsildīšana ierīcē notiek ar siltummaiņas elementa palīdzību (serpentīncaurules veidā), kas uzstādīts ie­kārtas iekšienē; ja siltummainis nestrādā, ūdens bākā sildīsies ar palīgelementa palīdzību. Šo aparātu papildu darbība ir pieslēgšana è radiatora caurulēm. Pievienojiet izstrādājama augšējos stiprinātājus apkures sistēmas stāvvadam, bet apakšējo – nedaudz zemāk, pievienojot divus krānus. Apakšējais krāns, vieglāk pieejamais, kalpos iekārtas atvienošanai no sistēmas, kad centrālapkure nestrādā. Ieteicams termiski izolēt cauruļu savienojumus no centrālapkures sistēmu, lai tiktu garantēts piedāvātais siltuma ražīgums, pat tad, ja ārējais siltuma avots ir atvienots (piemēram, ja tiek veikta tehniskā apkope un/vai labojumi).
* «karstā ūdens bāka» — iekārta karstā ūdens uzglabāšanai sadzīves vajadzībām un/vai telpas apsildīšanai, tai
skaitā papildmateriāliem, kas nav aprīkoti ar siltumģeneratoru, izņemot vienu vai vairākus imersijas sildīšanas palīgelementus (ES Direktīva 814/2013).
** «imersijas sildīšanas palīgelements» — elektriskais sildīšanas elements, kas izmanto Džoula efektu, kas ir kar-
stā ūdens bākas daļa un kas ģenerē siltumu tikai tad, kad ārējais avots ir atvienots (ieskaitot tehniskās apkopes periodu) vai nestrādā (...) (ES Direktīva 814/2013).



Ūdens sildītāja ieslēgšanu un izslēgšanu veic, nospiežot uz ārējo divjoslu slēdzi, nevis izņemot un iespraužot kontaktdakšu barošanas avotā. Indikatorlampiņa deg tikai sildīšanas posma laikā.

Modeļos, kas ir aprīkoti ar regulēšanas kloķi, temperatūras regulēšanu var veikt, to virzot (kā graskajās norādēs). N.B. Pirmo reizi regulējot temperatūru, nepieciešams pielikt mazliet spēka, pārbīdot tapu, lai noņemtu zīmogu, kas notur termostatu maksimāli energoefektīvajā temperatūrā. Modeļos, kas nav aprīkoti ar kloķi, temperatūras regulēšanu va veikt tikai kvalicēts personāls.

Pirms jebkuras iekārtas tīrīšanas, nodrošiniet izstrādājuma izslēgšanu, liekot ārējo slēdzi izslēgtā stāvoklī. Nedr;ikst izmantot insekticīdus, šķīdinātājus vai agresīvus mazgāšanas līdzekļus, kas varētu sabojāt krāsotās vai plastmasas detaļas.

- vai ierīce ir pievienota strāvas avotam un ārējais slēdzis ir ieslēgtā stāvoklī;
- ka temperatūras regulēšanas kloķis nav korektējams samazināšanas virzienā.
80
Page 81
LV

Atvienojiet aparāta strāvas padevi un sazinieties ar tehniskā atbalsta dienestu.

- ūdensapgādes spiedienu;
- gan ūdens ieplūdes, gan izplūdes cauruļu (deformācijas vai nogulšņu izraisītu) iespējamo aizsērēšanu.

Sildīšanas fāzes laikā, neliels ūdens daudzums var pilināt no krāna. Tas ir normāli. Lai novērstu ūdens pilināšanu, atbilstošam paplašināšanas traukam jābūt uzstādītam un caurteces sistēmas. Ja izplūde turpinās laikā, kad nenotiek sildīšana, jāpārbauda:
- ietaises kalibrēšana;
- ūdens padeves spiediens.

­
­

Pārsvītrotās urnas simbols uz aparāta vai tā iepakojuma norāda, ka nolietotais ražojums jāsavāc, atšķirojot to no citiem atkritumiem. Tādējādi, lietotājam nolietotais aparāts jānodod attiecīgajos sadzīves atkritumu centros, kur tiek atdalīti elektronikas un elektrotehnikas atkritumi.
Kā pašpārvaldes alternatīva var būt aparāta, no kuru vēlaties atbrīvotos, piegāde mazumtirgotājam, pērkot jaunu līdz­vērtīgu aparātu. Elektronisko preču mazumtirgotājiem, kuru tirdzniecības platība ir vismaz 400 m2, arī var nodot bez maksas, bez pienākuma pirkt, elektronisko izstrādājumu, no kura jāatbrīvojas, ar izmēriem, kas ir mazāki par 25 cm. Atbilstoša dalīta savākšana turpmākai nosūtīšanai pārstrādei, apstrādei un videi nekaitīgai apglabāšanai palīdz novērst nega­tīvu ietekmi uz vidi un veselību un veicina atkārtotu izmantošanu un/vai materiālu, kas veido aparātu, otrreizēju izmantošanu.
81
Page 82
ET
ÜLDISED OHUTUSNÕUDED
1.       
 
Juhend moodustab tootest lahutamatu ühise osa. Juhend
     
teise hoonesse.
2. Tootja ei vastuta võimaliku kahju eest inimestele, loomadele
ega varale, mis tuleneb ebaõigest, valest ja põhjendamatust kasutamisest või käesoleva juhendi juhiste eiramisest.
3. Seadme paigaldust ja hooldust peavad teostama vastava
professionaalse ettevalmistusega isikud nii, nagu on kirjeldatud eelmistes lõikudes. Kasutada tohib ainult originaalvaruosi. Eelpoolmainitu eiramine võib seada ohtu turvalisuse ning vabastab tootja igasugusest vastutusest.
4. Pakendiosi (klambrid, kilekotid, vahtplast, jne) ei tohi jätta lastele
kättesaadavasse kohta, sest need võivad osutuda ohtlikuks.
5. Aparaati võivad kasutada ka üle-8-aastased lapsed ning füüsilise
või vaimse puudega inimesed või kogemusteta ja juhendiga tutvumata inimesed tingimusel, kui järelvalvet sooritavad inimesed on selgeks teinud juhendis leiduvad ohutusjuhised, kes mõistavad masina kasutamisega seonduvaid ohte. Lapsed ei tohi aparaadiga mängida. Järelvalveta lapsed ei tohi masinat puhastada ega hooldada.
6. Keelatud on puudutada masinat, kui olete paljajalu või keha on
märg.
7. Enne seadme kasutamist ja pärast korralist või ebakorralist
hooldustööd on soovitatav veepaak veega täita ning seejärel täielikult tühjendada, et eemaldada paagist sinna kogunenud mustus.
8. Kui seadmel on toitejuhe, tuleb selle asendamiseks pöörduda
volitatud tehnoabikeskuse või professionaalse väljaõppega isiku poole.
9. Seadme vee sisselasketorule tuleb kohustuslikult kinnitada
riiklikele eeskirjadele vastav kaitseklapp. Riikides, kus on kehtestatud standard EN 1487, peab ohutusseadis olema maksimaalse survega 0,7 MPa, sisaldama vähemalt ühte sulgeklappi, ühte kontrollklappi, ühte kaitseklappi ja hüdrokoormuse vabastusseadet.
82
Page 83
ET
10. Ülesurve kaitset (kaitseklappi või -agregaati) ei tohi manipuleerida
ning tuleb regulaarselt kontrollida, et see ei ole ummistunud ning vajadusel eemaldada tekkinud katlakivi.
11. Ülesurve kaitse tilkumine on vee kuumutusfaasis normaalne.
Seepärast on vajalik ühendada äravool, mis on õhule lahti, kuivendustoruga, mis oleks kalde all ja viiks jäävabasse kohta.
12. Kui seadet pikemat aega ei kasutata ja seda hoitakse kohas, mis
ei ole külma eest kaitstud, tuleb seade eelnevalt tühjendada ja elektrivõrgust välja võtta.
13. Üle 50° C temperatuuriga vesi, mis liigub seadmest kraanidesse
võib põhjustada kokkupuutel koheselt põletusi. See on ohtlikum laste, puuetega inimeste ja vanurite jaoks. Seepärast on soovitatav kasutada termostaadiga segamisventiili vee edasiliikumistoru, mille tunneb ära kollasest ribast kaelal.
14. Kergestisüttivad esemed ei tohi olla aparaadi läheduses ega
sellega kokku puutuda
15. Seadme all ei tohi seista ja selle alla ei tohi panna midagi, mis
võib näiteks võimaliku lekke korral kahjustuda.
83
Page 84
ET
LEGIONELLA BAKTERITE FUNKTSIOON
Legionellad on väikesed kepikujulised bakterid, mis kuuluvad magevee loomulikku mikrooorasse. Leegionäride haigus on kopsupõletik, mille põhjustab Legionella bakterite sissehingamine. Pikaajaliselt seisvat vett tuleb välti­da; see tähendab, et veeboilerit tuleb kasutada või lasta veel vahetuda vähemalt kord nädalas. Euroopa standard CEN/TR 16355 toob välja hea tava soovitused Legionellade kasvu ennetamiseks joogivee seadmetes, kuid kehtivad riiklikud regulatsioonid jäävad jõusse. Elektromehaanilise veeboileri termostaadi temperatuuri tehaseseadistus on tarnides üle 60 °C, mis tähendab, et saate käivitada termodesintseerimise tsükli, et piirata legionella bakterite arenemist boileris.
 Kui seda tarkvara kasutatakse soojusliku desintseerimise läbiviimiseks, võib veetemperatuur põhjusta­da põletushaavu. Enne vannis käimist või duši alla minekut kontrollige veetemperatuuri.
TEHNILISED OMADUSED
Tehnilised omadused on kirjas andmeplaadil (silt siseneva ja väljuva vee torude lähedal).
  50 65 80 100  16 18,5 21 23 24 26
Paigaldamine
Mudel  Qelec (kWh) 6,688 6,680 6,678 6,687 6,685 - 12,867 6,683 ­ M M M M M - L M -
L
wa
wh
V40 (l) 65 70 85 70 70 - 130 80 -
Hajuvõimsus (W) - - - - - 63 - -
 49 65 75 75 75 74 95 95 94
  
15 dB 15 dB 15 dB 15 dB 15 dB - 15 dB 15 dB ­36,0% 36,0% 36,0% 36,0% 36,0% - 37,0% 36,0% -
Horisontaalne
Horisontaalne

HWST 
Horisontaalne
HWST
67,49
Tabelis toodud energeetilised andmed ja andmed Tootekaardil (Lisa A, juhendi lahutamatu osa) põhinevad EL direktiividel 812/2013 ja 814/2013. Toode, millel puudub silt või tootekaart veeboileri ja päikesepatarei kooste kohta, ette nähtud direktiiviga 812/2013, ei ole mõeldud selliste koosluste loomiseks. Tootel, millel on reguleeri­misnupp, on termostaat seatud < kasutamiseks valmis >, näidatud tootekaardil (Lisa A), vastav energiaklass on deklareeritud tootja poolt.
      

84
Page 85
ET

  
Seadmes soojendatakse vesi temperatuurini, mis jääb alla keemispunkti. Seade ühendatakse veetarnesüsteemi­ga vastavalt seadme tööomadustele ja võimsusele. Enne seadme ühendamist:
- kontrollige, kas seadme spetsikatsioon (vt nimiplaadilt) vastab kliendi nõuetele;
- veenduge, et paigaldis vastab seadme IP turvaklassile (kaitse vedelike sissetungimise eest) vastavalt kehtiva­tele normidele;
- lugege juhiseid pakendile kinnitatud sildil ja seadme andmeplaadil.
See seade on mõeldud paigaldamiseks ainult siseruumidesse vastavalt asjakohastele kehtivatele normidele. Li­saks sellele peavad paigaldajad järgima allpool toodud soovitusi:
- : keelatud on seadme paigaldamine suletud (ventilatsioonita) ja niisketesse ruumidesse.
- : keelatud on paigaldada seadet tingimustesse, kus temperatuur võib märkimisväärselt lange-
da ja kus võib tekkida jää.
- : keelatud on jätta seadet otsese päikesevalguse kätte, isegi akende olemasolu korral.
- : keelatud on seadme paigaldamine eriti ohtlike ainete nagu happeaurud, tolm või gaasiga
küllastunud ained vahetusse lähedusse.
- : keelatud on seadme paigaldamine otse selliste elektriseadmete peale, mis ei ole kaitstud ootamatute pingekõikumiste eest.
Kui seinad on valmistatud telliskividest või perforeeritud plokkidest; kui kasutatakse piiratud staatilisusega vahe­seinu või müüritisi, mis mingil moel erinevad nimetatutest, tuleb kõigepealt läbi viia kandekonstruktsiooni staati­lisuse kontroll. Seinapealsed kinnituskonksud peavad olema piisavalt tugevad selleks, et kanda koormust, mis on veega täidetud boileri kaalust kolm korda raskem. Soovitame kasutada vähemalt 12 mm läbimõõduga kinnituskonkse. Soovitame paigaldada seade (A Joon. 1) võimalikult lähedale selle kasutuskohale, et vältida soojuse hajumist torude kaudu. Kohalikud eeskirjad võivad seada piiranguid elektriseadmete pesuruumidesse paigaldamisel. Seetõttu järgige kehtivate eeskirjade poolt määratud minimaalseid vahemaid. Jätke hooldustööde hõlbustamiseks korgi ümber vähemalt 50 cm vaba ruumi, et oleks tagatud juurdepääs elekt­riosadele.
Veeühendused
Ühendage boileri vee sisse- ja väljalaske avad torude või liitmikega, mis suudavad taluda üle 90°C temperatuuri ning töörõhku ületavat survet. Seetõttu soovitame vältida kõrgetele temperatuuridele vastu mitte pidavate mater­jalide kasutamist. Seade ei tohi töötada veega, mille karedus jääb allapoole 12 °F piiri ning eriti kareda vee puhul (üle 25 °F) soo­vitame kasutada sobivalt kalibreeritud ja jälgitavat veepehmendajat, kusjuures jääkkaredus ei tohi langeda 15 °F piirist madalamale. Keerake sinise kraega külma vee sisselaske avasse T liitmik. T liitmiku ühele küljele keerake ainult võtmega avatav kraan boileri tühjendamiseks (B joonis 2). T liitmiku teise otsa keerake kaasas olev kaitseventiil (A joonis 2).
Kaitseagregaat vastab Euroopa Standardile EN 1487
Osades riikides võib olla kohalike nõuetega sätestatud teistsuguste hüdrauliliste ohutusseadmete kasutamine. Nende nõuete teadmine ja õigete seadmete kasutamine on paigaldama palgatud spetsialiseerunud paigaldaja ülesanne. Ohutusseadme ja boileri vahel on keelatud kasutada mistahes sulgeseadmeid (klappe, kraane vms). Seadme tühjenduskraan peab olema ühendatud äravoolutoruga, mille läbimõõt on vähemalt sama suur, kui sead­me ühendustoru, ja mis on ühendatud lehtriga, mis jätab vähemalt 20 mm-se õhuvahe, et oleks võimalik visuaal­ne kontroll. Ühendage painduva ühenduse abil külma vee toru kaitseagregaadi sisendiga; kasutage vajadusel sulgeklappi (D joon. 2). Lisaks on tühjenduskraani avamisel vajalik väljundisse (C joonis 2) ühendada vee ära juhtimise toru. Ärge keerake ülesurve kaitseseadme paigaldamisel seda liiga kõvasti kinni ega manipuleerige seadist. Kui veevärgi surve on lähedane kalibreeritud ventiili survega, tuleb seadmest eemal kasutada rõhureduktorit. Segistiseadmetele (kraanid või dušš) võimalike kahjustuste vältimiseks tuleb torudest ära juhtida kõik võimalikud võõrkehad ja mustus.
85
Page 86
ET

Enne seadme paigaldamist tuleb teostada elektrisüsteemi põhjalik ülevaatus, veendumaks, et see vastab kehtivate­le ohutusstandarditele, sobib boileri maksimaalse kasutatava võimsusega (vt andmesildi andmeid) ning elektriühen­duseks mõeldud juhtmete läbimõõt sobib ja vastab kehtivale standardile. Seadme tootja ei vastuta võimalike kahjustuste eest, mis tulenevad seadme maanduse puudumisest ega elektritoite kõrvalekalletest. Enne seadme sisse lülitamist veenduge, et toitepinge vastab seadme nimiplaadile märgitud väärtusele. Mitmikpistikupesade, pikenduste või adapterite kasutamine on rangelt keelatud. Rangelt on keelatud vee-, kütte või gaasitorustiku kasutamine maandusühendusena. Kui seade on varustatud toitekaabliga ja see vajab vahetamist, kasutage samasuguse märgistuse ja omadustega kaablit (tüüp H05VV-F 3 x 1,5 mm
2
, läbimõõduga 8,5 mm). Toitejuhe (tüüp H05VV-F 3x1,5 mm2, diameeter 8,5 mm) tuleb sisestada avasse, mis asub seadme tagaosas, ning lükata, kuni see jõuab termostaadi klemmi või klemmi plo­ki. Seadme võrgust eraldamiseks tuleb kasutada kahepooluselist lülitit, mis vastab kehtivatele riiklikele standarditele (kontaktide avanemine vähemalt 3 mm, soovitatav on kasutada kaitseid). Seade peab olema maandatud ja maanduskaabel (see peab olema kollane-roheline ja faasikaablitest pikem) on kseeritud sümboliga
tähistatud klemmi külge). Kinnitage toitekaabel tarnekomplekti kuuluva spetsiaalse juht­meklambriga väikese otsaku külge. Kui seade ei ole toitekaabliga varustatud, valige üks järgnevatest paigaldusviisidest:
- ühendus püsivõrguga, jäiga toruga (juhul kui seadmel ei ole kaasas vajalikku tarvikut juhtme kinnitamiseks), kasu
tada kaablit miinimum sektsiooniga 3x1,5 mm
- elastse kaabli abil (tüüp H05VV-F 3 x 1,5mm
2
;
2
, läbimõõt 8,5 mm), kui seade on varustatud kaabli kinnitiga.

Täitke seade enne selle käivitamist kraaniveega. Selleks tuleb avada hoonesisese paigaldise keskkraan ning kuuma vee kraan, kuni kogu õhk on paagist väljunud. Kontrollige visuaalselt veelekete olemasolu kinnituste juures ning vajaduse korral pingutage nad üle. Lülitage seade lülitist sisse.

Enne teeninduskeskusesse helistamist kontrollige, et viga ei ole põhjustanud voolu- või veekatkestus.
 Võtke enne tööde alustamist seade vooluvõrgust välja.

Mudelite jaoks, mis ei ole varustatud regulaatori käepidemega, võib temperatuuri reguleerida katte eemaldamise­ga ja liigutamisega termostaadi reguleerimisnõela kruvikeeraja abil vastavalt graalistele juhenditele. N.B. Temperatuuri esimesel reguleerimisel on vaja kohandada väikse jõu, keerates nõela, et eemaldada plommi, mis hoiab termostaadi maksimaalsel energiatõhususe temperatuuril.
Seadme tühjendamine
Kui seadet ei kasutata pikemat aega ja/või ladustatakse see kohta, mis ei ole külma eest kaitstud, siis tuleb seade eelnevalt tühjendada. Tühjendage seade allkirjeldatud viisil:
- sulgege sulgeklapp, kui see on paigaldatud (D joon. 2), või vastasel juhul hoone süsteemi keskkraan;
- keerake kuumaveekraan lahti (vanni või valamusse);
- avage äravoolukraan B (joonis 2).

Eemaldage kate, mille kaudu avaneb juurdepääs elektriseadmetele. Selleks, et termostaadile juurdepääsu saada, on vaja eraldada toitejuhe ning eemaldada seda pesast. Takisti ja anoodi jaoks tuleb kõigepealt aparaat veest tühjendada. Keerake lahti 5 polti (C joon. 3) ja eemaldage äärik (F joon. 3). Kokkupanemisel jälgige, et panete ääriku tihendi, termostaadi ja kütteelemendi tagasi nende õigetesse asenditesse (joon. 3). Soovitame vahetada ääriku tihendi (Z joonis 4) alati, kui selle eemaldate.

Perioodiline hooldamine
Soovitame seadme heade töötulemuste tagamiseks eemaldada takistilt katlakivi (R joon. 4) iga kahe aasta tagant
86
Page 87
ET
(väga kareda vee korral tuleb seda teha veelgi tihedamalt). Kui te ei soovi kasutada selleks eesmärgiks mõeldud vedelikke, võib katlakivi eemaldada ka käsitsi, pöörates sealjuures tähelepanu sellele, et takisti pinda ei kahjustataks. Magneesiumanood (N joon. 4) tuleb välja vahetada iga kahe aasta tagant, sest vastasel juhul garantii katkeb. Agressiivse või kloriidirikka vee korral soovitame kontrollida anoodi kord aastas. Anoodi eemaldamiseks võtke kütteelement lahti ning kruvige anood kinnitusklambrist välja.

Anomaalse vee ülekuumenemisel kaitsev termolüliti vastavalt kehtivatele siseriiklikele standarditele lõhub voolu­ringi mõlemas küttekeha toite faasides; sel juhul pöörduge Tehnilise Toe Keskusesse.

Kõik juhised käesolevas brošüüris kehtivad ka termoelektriliste kuuma vee paagide* immersioon abikütteelemen­diga** mudelite jaoks, mis on ettenähtud keskküte süsteemiga ühendamiseks. Vee kuumutus seadmes teostatakse soojusvaheti (ussikujulise) abil, mis on seadme sisse paigaldatud; kui kuu­mutus soojusvaheti abil ei tööta, vesi paagis soojendatakse abielemendiga. Nende seadmete lisafunktsioonina on keskküte torudele ühendamine. Ühendage seadme ülemine kinnitus küt­tesüsteemi püsttoruga, ning alumine natuke allapoole, sisestades kahte kraani. Alumist kraani, mis on kergesti kättesaadav, kasutatakse seadme süsteemist lahutamiseks, kui keskküte ei tööta. On soovitatav termiliselt isoleerida seadme torude ühendused keskküte süsteemist, et tagada lubatud soojatoot­likkust, isegi kui väline soojusallikas on lahutatud (näiteks, tehnilise hoolduse ja/või rikke puhul).
* «kuuma vee paak» — seade kuuma vee säilitamiseks koduseks kasutamiseks ja/või ruumide kütmiseks, seal-
hulgas igasuguste lisamaterjalide jaoks, mis ei ole soojusallikaga varustatud, välja arvatud üks või mitu immer­sioon abikütteelementi (EL Direktiiv 814/2013).
** «immersioon abikütteelement» — elektriline küttekeha, mis kasutab Joule'i efekti ja moodustab osa kuuma vee
paagist, ning mis tekitab soojust ainult siis, kui väline allikas on lahitatud (k.a tehnilise hoolduse perioodid) või ei tööta (...) (EL Direktiiv 814/2013).
KASUTAMISJUHENDID


Veesoojendi sisselülitamine ja väljalülitamine toimub välisele bipolaarsele lülitile vajutamisel, kuid mitte lisades või eemaldades pistiku vooluvõrku. Märgutuli põleb ainult vee soojendamise ajal.

Mudelite jaoks, mis on varustatud regulaatori käepidemega, temperatuuri reguleerimine võib olla teostatud viima­se peale mõjutamisel (nagu on näidatud graalistel juhenditel). N.B. Temperatuuri esimesel reguleerimisel on vaja kohandada väikse jõu, keerates regulaatori, et eemaldada plommi, mis hoiab termostaadi maksimaalsel energiatõhususe temperatuuril. Mudelite jaoks, millel puudub käepide, temperatuuri võib reguleerida ainult kvalitseeritud personal.

Enne seadmes mistahes puhastustööde tegemist tuleb veenduda, et olete seadme välja lülitanud st selle väline lüliti on asendis OFF (VÄLJAS). Ärge kasutage putukatõrjevahendeid, lahusteid ega agressiivseid pesuvahendeid, mis võivad kahjustada seadme värvitud või plastmassist osi.

- seade on ühendatud elektritoitega ning selle väline lüliti on asendis ON (SEES);
- et temperatuuri reguleerimise käepide ei saa korrigeerida vähenemise poole.

Katkestage seadme elektriühendus ning võtke ühendust tehnoabiga:
87
Page 88
ET

- veevõrgu survet;
- võimalik vee sisse- ja väljalasketorude takistatus (deformeerumine või setete kogunemine).

Ülerõhu vastase seadme tilkumine vee soojendamise ajal on normaalne. Kui soovite tilkumist vähendada, siis tuleb paigaldada seadmest ülesvoolu paisuva paagiga seade. Kui tilkumine toimub kütmise välisel ajal, siis kont-
rollige:
- seadme kalibreeritust;
- veevõrgu survet.

ÄRGE MITTE MINGIL JUHUL ÜRITAGE SEADET ISE PARANDADA, VAID PÖÖRDUGE ALATI VASTAVA VÄLJAÕPPEGA ISIKU POOLE.
 

Seadmel nähtav prügikasti sümbol tähistab seda, et aparaat tuleb kasuliku eluea lõpus ära visata muudest jäät­metest eraldi. Kasutaja peab toote äraviskamisel viima selle kogumispunkti, kus kogutakse elektrilisi ja elektroonilisi seadmeid.
Alternatiiviks on seadme tagastamine edasimüüjale uue toote ostmise hetkel. Vastavalt Itaalia seadustele on võimalik jätta 25 cm väiksemaid elektroonilisi seadmeid ilma ostmiskohustuseta elektroonilisi tooteid müüvatesse poodidesse, mille pindala on vähemalt 400 ruutmeetrit. Aparaadi viimine kogumispunkti ja seal selle nõuetekohane lammutamine, käitlemine ja ümbertöötlemine aitab vähendada negatiivseid mõjusid loodusele ja tervisele ning soodustab aparaadis kasutatud materjalide taaskasutamist.
88
Page 89
PL

1.  
            

  
przeniesione do innej instalacji.
2. Producent nie ponosi odpowiedzialności za jakiekolwiek szkody
spowodowane niewłaściwym, błędnym lub nieuzasadnionym użyciem lub niezastosowania się do instrukcji zawartych w tym dokumencie.
3. Instalacja i konserwacja urządzenia muszą być wykonywane
przez wykwalikowany personel i zgodnie z tym , co zostało podane w odpowiednich paragrafach. Należy używać tylko oryginalnych części zamiennych. Niezastosowanie się do powyższego może zagrozić bezpieczeństwu i powoduje  wszelkiej odpowiedzialności ze strony producenta.
4. Elementów opakowania (zszywki, woreczki z tworzywa
sztucznego, styropian itd.) nie należy pozostawiać w zasięgu dzieci, ponieważ są źródłem niebezpieczeństwa.
5. Z urządzenia mogą korzystać dzieci mające nie mniej niż 8 lat
i osoby o ograniczonej zdolności zycznej, sensorycznej czy umysłowej lub braku bez doświadczenia i niezbędnej wiedzy, pod warunkiem, że będą nadzorowane lub po otrzymaniu instrukcji dotyczących bezpiecznego korzystania z urządzenia i zrozumienia związanego z nim niebezpieczeństwa. Dzieci nie powinny bawić się urządzeniem. Czyszczeniem i konserwacją, które powinien przeprowadzić użytkownik, nie powinny zajmować się dzieci bez nadzoru.
6.   dotykać urządzenia nie mając obuwia lub gdy
części ciała są mokre.
7. Przed rozpoczęciem korzystania z urządzenia i po
przeprowadzeniu konserwacji zwyczajnej lub nadzwyczajnej wskazane jest, aby napełnić wodą zbiornik urządzenia i ponownie go opróżnić w celu usunięcia ewentualnych pozostałych zanieczyszczeń.
8. Jeśli urządzenie wyposażone jest w kabel elektryczny
zasilający, w przypadku jego wymiany należy skontaktować
89
Page 90
PL
się z autoryzowanym centrum serwisowym lub zwrócić się do wykwalikowanego personelu.
9. Wymagane jest, aby do rury wlotu wody urządzenia przykręcić
zawór bezpieczeństwa, zgodny z krajowymi przepisami. W przypadku krajów, które przyjęły normę EN 1487, zespół bezpieczeństwa musi zawierać maksymalne ciśnienie 0,7 MPa i obejmować co najmniej jeden zawór odcinający, zawór zwrotny, zawór bezpieczeństwa, urządzenie odłączające obciążenie hydrauliczne.
10. 10. Urządzenie chroniące przed nadmiernym ciśnieniem (zawór
lub zespół bezpieczeństwa) nie może być naruszane i należy go okresowo uruchamiać w celu sprawdzenia, czy nie jest zablokowane oraz w celu usunięcia ewentualnych osadów kamiennych.
11. Krople spadające z urządzenia, które zabezpieczają przed
nadmiernym ciśnieniem są  zjawiskiem w fazie ogrzewania wody. Z tego powodu konieczne jest przyłączenie do kanalizacji, które pozostaje jednak zawsze otwarte, wykonane z rury spustowej zainstalowanej pochyle ciągłym ku dołowi i w miejscu bez występowania lodu.
12. Należy koniecznie opróżnić urządzenie i odłączyć je od sieci
zasilania elektrycznego, jeśli nie będzie się z niego korzystać lub ma pozostać w pomieszczeniu wystawionym na działanie mrozu.
13. Ciepła woda wypływająca z temperaturą 50°C przez kurki może
spowodować poważne oparzenia. Dzieci, niepełnosprawni i osoby starsze są bardziej narażone na to ryzyko. Dlatego zaleca się stosowanie termostatycznego zaworu mieszającego, przykręconego do rury wylotowej wody urządzenia oznaczonego czerwonym kołnierzem.
14. Żaden łatwopalny element nie powinien stykać się i/lub
znajdować się w pobliżu urządzenia.
15. Nie należy ustawiać się pod urządzeniem i umieszczać żadnych
przedmiotów, które mogą być uszkodzone w razie ewentualnego wycieku wody.
90
Page 91
PL
FUNKCJA USUWANIA LEGIONELLI
Legionella jest rodzajem bakterii w kształcie pałeczki, której naturalnym środowiskiem jest woda źródlana. „Choro­ba legionistów“ to szczególny rodzaj zapalenia płuc wywołanego w wyniku wdychania pary wodnej zawierającej tę bakterię. W związku z tym, należy unikać długich okresów stagnacji wody znajdującej się w podgrzewaczu, który należy stosować lub opróżniać co najmniej raz w tygodniu. Norma europejska CEN/TR 16355 zawiera wytyczne dotyczące najlepszych praktyk, jakie należy zastosować w celu zapobieżenia rozprzestrzenianiu się bakterii Legionella w wodzie pitnej. Jeśli występują, należy przestrzegać miejscowych przepisów nakładających dodatkowe ograniczenia w kwestii Legionelli. Niniejszy piecyk akumulacyjny typu elektromechanicznego sprzedawany jest z termostatem, który utrzymuje temperaturę roboczą powyżej 60°C; co oznacza że jest on w stanie wykonać cykl dezynfekcji termicznej, który ogranicza rozprzestrzenianie się bakterii Legionella.
Uwaga: podczas wykonywania przez urządzenie cyklu dezynfekcji termicznej, wysoka temperatura wody może spowodować oparzenia. W związku z tym, przed kąpielą w wannie lub pod prysznicem, należy sprawdzić tempe­raturę wody.

Dane techniczne umieszczono na tabliczce (etykieta znajdująca się w pobliżu rur wlotu i wylotu wody).

 50 65 80 100  16 18,5 21 23 24 26
Instalacja
Model 
 6,688 6,680 6,678 6,687 6,685 - 12,867 6,683 -  M M M M M - L M -
L
wa
wh
 65 70 85 70 70 - 130 80 -

 49 65 75 75 75 74 95 95 94
   
15 dB 15 dB 15 dB 15 dB 15 dB - 15 dB 15 dB ­36,0% 36,0% 36,0% 36,0% 36,0% - 37,0% 36,0% -
- - - - - 63 - -


HWST   HWST
67,49
Dane energii w tabeli i dodatkowe informacje podane w Wykazie Produktu (załącznik A, który jest nieodłączną częścią niniejszej instrukcji) są określone zgodnie z dyrektywami UE 812/2013 i 814/2013. Produkty bez etykiety i odpowiedniej karty do zestawów podgrzewaczy i urządzeń słonecznych, o których mowa w rozporządzeniu 812/2013, nie są przeznaczone do stosowania w takich zestawach. Produkty wyposażone w pokrętło regulacyjne mają termostat w pozycji ustawienia <gotowy do użycia> wskaza­nego w Karcie produktu (Załącznik A), według którego odpowiednia klasa energetyczna została zadeklarowana przez producenta.
 ­    

91
Page 92
PL

    
Urządzenie służy do podgrzewania wody do temperatury niższej od temperatury wrzenia. Musi ono być podłączone do sieci doprowadzającej wodę użytkową, której właściwości są dostosowane do wy­dajności i pojemności urządzenia. Przed podłączeniem urządzenia należy:
- Sprawdzić, czy jego właściwości (wskazane na tabliczce znamionowej) spełniają potrzeby klienta.
- Upewnić się, czy instalacja jest zgodna ze stopniem IP (ochrona przed przenikaniem cieczy) urządzenia, zgod­nie z obowiązującymi przepisami.
- Zapoznać się z informacjami zawartymi na etykiecie opakowania i na tabliczce znamionowej.
Niniejsze urządzenie zostało zaprojektowane z przeznaczeniem do instalacji wyłącznie wewnątrz pomieszczeń, zgodnie z obowiązującymi przepisami. Ponadto, wymagane jest przestrzeganie następujących zaleceń w odnie­sieniu do obecności czynników, takich jak: Wilgotność: nie instalować urządzenia w wilgotnych i zamkniętych (pozbawionych wentylacji) pomieszczeniach.
- : nie instalować urządzenia w pomieszczeniach, gdzie istnieje prawdopodobieństwo spadku temperatury do krytycznego poziomu, przy którym powstaje ryzyko tworzenia się lodu.
-  : nie wystawiać urządzenia na bezpośrednie działanie promieni słonecznych, nawet przez szyby.
- : nie instalować urządzenia w przypadku obecności w pomieszczeniu szczególnie agresyw­nych czynników, takich jak kwaśne opary, pyły lub wysokie stężenia gazów.
- : nie instalować urządzenia bezpośrednio na liniach elektrycznych niezabezpie­czonych przed skokami napięcia.
W przypadku ścian wykonanych z cegły dziurawki lub z pustaków, ścian działowych o ograniczonej statyczności i ogólnie murów innego rodzaju niż wskazane, przed przystąpieniem do instalacji urządzenia należy przeprowadzić kontrolę statyczną systemu nośnego. Haki mocujące do ściany powinny być na tyle mocne, aby utrzymać ciężar trzy razy większy niż ciężar bojlera w całości wypełnionego wodą. Do mocowania zaleca się haki o średnicy co najmniej 12 mm. Zaleca się zainstalowanie podgrzewacza (A ciepła wzdłuż rur. Lokalne normy mogą przewidywać kary w przypadku instalacji urządzenia wewnątrz łazienek. Wówczas należy przestrzegać minimalnych odległości przewidzianych w tych normach. Aby usprawnić różne czynności konserwacyjne zaplanować wolną przestrzeń wewnątrz osłony, co najmniej 50 cm, aby uzyskać dostęp do części elektrycznych.
ys.1
) jak najbliżej punktów poboru ciepłej wody, aby ograniczyć straty

Podłączyć doprowadzenie i odprowadzenie wody z podgrzewacza przy pomocy rur i złączek o odpowiedniej wy­trzymałości nie tylko na ciśnienia napotykane w czasie eksploatacji, ale także na temperaturę ciepłej wody, która w czasie normalnej pracy może osiągać, a nawet przekraczać 90°C. Odradza się więc zastosowanie materiałów, które nie byłyby wytrzymałe w takiej temperaturze. Urządzenie nie może działać, gdy twardość wody jest mniejsza niż 12°F i odwrotnie - gdy twardość wody jest szczególnie duża (większa niż 25°F) wskazane jest zastosowanie urządzenia zmiękczającego, odpowiednio usta­wionego i monitorowanego. W takim przypadku twardość resztkowa nie powinna spaść poniżej 15°F. Na końcówkę rury doprowadzającej zimną wodę do urządzenia, oznaczoną kołnierzem w kolorze niebieskim, na­kręcić złączkę typu „T”. Do jednej z końcówek tej złączki przykręcić kurek służący do opróżniania podgrzewacza z wody (B rys.2), który nie powinien być uruchamiany ręcznie, ale przy pomocy specjalnego narzędzia. Na drugiej końcówce złączki należy zamontować grupę bezpieczeństwa zabezpieczającą przed nadmiernym ci­śnieniem (A rys.2).

Niektóre kraje mogą wymagać użycia specjalnych urządzeń hydraulicznych bezpieczeństwa, zgodnie z obowią­zującymi przepisami lokalnymi; zadaniem wykwalikowanego instalatora, wyznaczonego do instalacji produktu jest dokonanie prawidłowej oceny odpowiedniości urządzenia zabezpieczającego do zastosowania. Zabrania się umieszczania dowolnego urządzenia odcinającego (zawory, kurki itp.) pomiędzy urządzeniem za­bezpieczającym i samym podgrzewaczem wody. Otwór wylotowy urządzenia powinien być połączony z rurą spustową o średnicy co najmniej równej średnicy połączenia tego urządzenia, za pomocą lejka, który umożliwia odległość w linii prostej co najmniej 20 mm z możli­wością kontroli wzrokowej. Za pomocą węża przyłączyć do rury zimnej wody sieci wodociągowej wejście zespołu
92
Page 93
PL
bezpieczeństwa, jeśli to konieczne korzystając z zaworu odcinającego (D rys. 2). W przypadku otwarcia kurka zworu bezpieczeństwa należy ponadto przewidzieć rurę do odprowadzania wody nałożoną na wyjście C rys 2. Dokręcając zespół bezpieczeństwa, nie naciskać na niego ani nie manipulować przy nim. W przypadku gdyby ciśnienie w sieci wodociągowej było bliskie wartościom, na jakie ustawiony jest zawór bezpie­czeństwa, konieczne jest zainstalowanie regulatora ciśnienia w sieci, w miejscu możliwie najdalszym od urządzenia. W sytuacji, kiedy przewiduje się zainstalowanie kurków ciepłej wody z mieszalnikami (baterie łazienkowe lub prysz­nicowe) należy przepłukać rury usuwając z nich ewentualne zanieczyszczenia, które mogłyby uszkodzić baterie.

Przed zainstalowaniem urządzenia, należy dokładnie sprawdzić instalację elektryczną, która powinna być zgodna z aktualnymi przepisami oraz upewnić się, że instalacja jest dostosowana do maksymalnej mocy pobieranej przez podgrzewacz wody (patrz dane tabliczki znamionowej) i że przekrój kabli do połączeń elektrycznych jest właściwy i zgodny z aktualnymi przepisami. Producent urządzenia nie ponosi odpowiedzialności za ewentualne szkody spowodowane brakiem uziemienia in­stalacji lub nieprawidłowościami zasilania elektrycznego. Zablokować przewód uziemienia na pokrywie przy pomocy odpowiedniego zacisku kablowego znajdującego się w wyposażeniu urządzenia. Zabronione jest używanie gniazdek wielokrotnych, przedłużaczy lub rozgałęźników. Zabronione jest używanie rur instalacji hydraulicznej, grzewczej oraz gazowej do uziemienia urządzenia. Jeśli urządzenie wyposażone jest w elektryczny przewód zasilający, to w przypadku konieczności jego zastąpienia należy użyć przewodu o takich samych właściwościach (typu H05VV-F 3x1,5mm cy (typu H05VV-F 3x1,5 mm
2
o średnicy 8,5 mm) należy włożyć w odpowiedni otwór znajdujący się w tylnej części urządzenia i przeciągnąć go do zacisków termostatu lub listwy zaciskowej. Aby odłączyć urządzenie od sieci zasilającej należy zastosować wyłącznik dwubiegunowy zgodny z aktualnymi przepisami krajowymi (z co najmniej 3 mm otwarcia styków i najlepiej jeśli jest wyposażony w bezpieczniki). Uziemienie urządzenia jest obowiązkowe, przewód uziemienia (który powinien być koloru żółto-zielonego, dłuższy niż przewody faz) należy przymocować do zacisku oznaczonego symbolem Przed uruchomieniem bojlera upewnić się, czy napięcie sieciowe odpowiada wartości wskazanej na tabliczce znamionowej urządzenia. Jeśli urządzenie nie jest wyposażone w kabel zasilający, należy wybrać jeden z nastę­pujących sposobów instalacji:
- przyłączenie do sieci stałej przy pomocy sztywnej rury (jeśli urządzenie nie zostało wyposażone w opaski kablo-
we); użyć kabla o minimalnym przekroju 3x1,5 mm
- Przy pomocy przewodu giętkiego (typu H05VV-F 3x1,5mm
2
;
2
średnicy 8,5mm), o ile urządzenie jest wyposażone
w blokadę zapobiegającą wyciągnięciu przewodu.
2
, średnicy 8,5mm). Kabel zasilają-
.

Przed włączeniem urządzenia, napełnić je wodą z sieci wodociągowej. To napełnianie odbywa się przez otwarcie centralnego kurka instalacji domowej i kurka ciepłej wody, aż do mo­mentu opróżnienia ze zbiornika całego powietrza. Należy następnie sprawdzić wzrokowo, czy nie następują wycieki wody przy kołnierzu połączeniowym i w razie potrzeby dokręcić złączki z umiarkowaną siłą. Załączyć napięcie elektryczne poprzez włączenie wyłącznika sieciowego.
­
Przed wezwaniem specjalistów z Serwisu Obsługi Technicznej w przypadku podejrzenia uszkodzenia, należy jednak sprawdzić, czy niewłaściwe funkcjonowanie nie zależy od innych przyczyn, takich jak na przykład chwilowy brak wody w sieci wodociągowej lub brak energii elektrycznej.
Uwaga: przed wykonaniem jakiejkolwiek czynności należy odłączyć urządzenie od sieci elektrycznej.

W przypadku modeli, które nie są wyposażone w pokrętło, regulacja temperatury odbywa się poprzez usunięcie osłony i regulację za pomocą śrubokrętu płaskiego na sworzniu regulacji termostatu, zgodnie z instrukcjami gra­cznymi. UWAGA W pierwszym etapie regulacji temperatury należy zastosować niewielki nacisk, obracając sworzeń w celu usunięcia uszczelnienia, które blokuje termostat na temperaturze maksymalnej efektywności energetycznej.
93
Page 94
PL

Należy koniecznie opróżnić urządzenie, jeśli nie będzie się z niego długo korzystać lub ma pozostać w pomiesz­czeniu wystawionym na działanie mrozu. Opróżnić urządzenie w następujący sposób:
- zamknąć kurek odcinający, jeśli taki został zainstalowany (D rys. 2), w przeciwnym razie zamknąć centralny
zawór instalacji domowej;
- otworzyć kurek poboru ciepłej wody (przy umywalce lub wannie);
- otworzyć kurek B (rys. 2).

Usunąć osłonę w celu uzyskania dostępu do części elektrycznych. Aby wykonać pracę na termostacie, należy odłączyć go od kabla zasilającego i wyjąć go z gniazda. Aby wykonać prace na opornikach i anodzie, najpierw należy opróżnić urządzenie. Odkręcić 5 śrub (C rys. 3) i usunąć kołnierz (F rys. 3). Z kołnierzem są połączone grzałka oraz anoda. Podczas ponownego montażu należy uważać, aby uszczelki kołnierza, termostatu i grzałki zostały przywrócone na swoją pierwotną pozycję (rys. 3). Po każdym zdjęciu kołnierza zaleca się wymianę jego uszczelki (Z rys. 4).


Aby uzyskać dobrą wydajność urządzenia, należy usunąć osad kamienny z opornika (R rys. 4) mniej więcej co dwa lata (w przypadku wody o dużej twardości, czynność tę wykonywać częściej). Jeśli nie chce się korzystać z odpowiednich do tego celu płynów (w takim przypadku należy zapoznać się z karta­mi dotyczącymi bezpieczeństwa środka usuwającego osad kamienny ) można usunąć go ręcznie, rozdrabniając go ostrożnie, aby nie uszkodzić powłoki opornika. Anoda magnezowa (N rys. 4) musi być wymieniana co dwa lata w celu uniknięcia utraty gwarancji. Jeśli mamy do czynienia z wodą o agresywnym działaniu lub bogatą w chlorki, należy sprawdzać stan anody corocznie. Aby ją wymienić należy zdemontować grzałkę, a następnie odkręcić ją od wspornika.

W razie nietypowego nadmiernego nagrzewania się wody, wyłącznik termiczny bezpieczeństwa, zgodny z obo­wiązującymi przepisami krajowymi, przerywa obwód elektryczny w obu fazach zasilania opornika; w takiej sytuacji należy zwrócić się o interwencję do Serwisu Technicznego.

Wszystkie wskazówki niniejszej instrukcji odnoszą się również do modeli termoelektrycznych, które dotyczą się zbiorników ciepłej wody* z pomocniczym elementem grzejnym zanurzeniowym**, zaprojektowane do połączenia z instalacją centralnego ogrzewania. Ogrzewanie wody w urządzeniu następuje za pomocą wymiennik ciepła (w formie wężownicy) wewnątrz produk­tu; jeśli ogrzewanie z wykorzystaniem wymiennik ciepła nie będzie działało, woda w zbiorniku jest ogrzewana za pomocą elementu pomocniczego. Dodatkową czynnością dla tych urządzeń jest przyłączenie do rur instalacji centralnego ogrzewania. Górny łącznik termo podgrzewacza produktu przyłączyć do przewodu pionowego instalacji ogrzewania i ten dolny do opadają­cego, wkładając między nie dwa kurki. Dolny, bardziej dostępny kurek służy do odłączenia urządzenia od instala­cji, gdy instalacja centralna nie działa. Zalecane jest, aby zaizolować termicznie przyłącza rurociągów produktu do centralnej instalacji w celu zapewnie­nia deklarowanej wydajności cieplnej nawet wtedy, gdy zewnętrzne źródło ciepła jest przerwane (np. konserwacja i/lub niedziałającą instalacja).
* „Zbiornik do ciepłej wody”, urządzenie do przechowywania ciepłej wody do celów sanitarnych i/lub do ogrze-
wania pomieszczenia, włącznie ze wszystkimi dodatkami, w które nie są zaopatrzone generatory ciepła, ewen­tualnie z wyjątkiem jednego lub kilku pomocniczych elementów grzejnych zanurzeniowych (Dyrektywa UE 814/2013).
** „Pomocniczy element grzejny zanurzeniowy”, oporność elektryczna, która wykorzystuje efekt Joule’a stano-
wiąca część zbiornika ciepłej wody, która wytwarza ciepło tylko wtedy, gdy źródło zewnętrzne jest przerwane (w tym okresy konserwacyjne) lub niedziałającą instalacja (...) (Dyrektywa UE 814/2013).
94
Page 95
PL



Włączenie i wyłączenie podgrzewacza wody odbywa się za pomocą zewnętrznego wyłącznika dwubiegunowego oraz poprzez niewkładanie lub wyciąganie wtyczki kabla zasilającego. Lampka kontrolna świeci się tylko w fazie ogrzewania.

Dla modeli wyposażonych w pokrętło, regulacja temperatury może odbywać się poprzez przekręcanie tego ostat­niego (zgodnie ze wskazówkami gracznymi). UWAGA W pierwszym etapie regulacji temperatury należy zastosować niewielki nacisk, obracając pokrętło w celu usunięcia uszczelnienia, które blokuje termostat na temperaturze maksymalnej efektywności energetycznej. Dla modeli bez pokrętła, temperatura może być regulowana tylko przez wykwalikowany personel.

Przed wykonaniem jakiejkolwiek czynności czyszczenia urządzenia upewnić się, że produkt został wyłączony, umieszczając zewnętrzny wyłącznik w pozycji OFF. Nie stosować środków owadobójczych, rozpuszczalników lub agresywnych środków czyszczących, które mogą uszkodzić części lakierowane lub z tworzywa sztucznego.

- czy urządzenie jest przyłączone do zasilania elektrycznego, a zewnętrzny wyłącznik znajduje się na pozycji ON;
- czy pokrętło regulacji temperatury nie jest przesuwane w kierunku minimum.

odłączyć zasilanie elektryczne od urządzenia i skontaktować się z pomocą techniczną.

- ciśnienia w sieci wodociągowej;
- ewentualną niedrożność rur wlotowych i wylotowych wody (odkształcenia lub osady).

Wyciek wody w postaci kropel jest przy tego typu urządzeniu zjawiskiem normalnym w fazie grzania. W celu unik­nięcia tego typu wycieków, należy zainstalować zbiornik wyrównawczy, włączony w obwód zasilający. Jeśli woda wydostaje się w sposób ciągły, również w okresach, kiedy grzałka nie pracuje, należy zlecić sprawdzenie:
- ciśnienie ustawienia wspomnianego systemu;
- ciśnienie w sieci wodociągowej.

 
       ­

Przekreślony kosz na urządzeniu lub opakowaniu oznacza, że po zakończeniu okresu eksploatacyjnego produktu, należy go zbierać oddzielnie od innych odpadów. Po zakończeniu okresu eksploatacyjnego produktu użytkownik powinien zatem przekazać powyższy sprzđt do odpowiedniego punktu selektywnej zbiórki komunalnych odpadów
elektrycznych i elektronicznych. Alternatywą dla samodzielnego zarządzania odpadami jest dostarczenie sprzđtu do wyrzucenia, sprzedawcy, przy zakupie nowego równoważnego urządzenia. W sklepach produktów elektronicznych o po­wierzchni sprzedaży co najmniej 400 m ne do zlikwidowania o wymiarach mniejszych niż 25 cm. Odpowiednia selektywna zbiórka celem późniejszego przekazania sprzđtu recyklingu, przetwarzania i przyjaznej dla środowiska utylizacji zapobiega możliwemu negatywnemu oddziaływaniu na środowisko i zdrowie i sprzyja ponownemu użyciu i/lub recyklingowi materiałów, z których składa siđ sprzđt.
2
można również dostarczyć bezpłatnie, bez obowiązku zakupu, produkty elektronicz-
95
Page 96
HR

1.         
  

 
2. Proizvođač se ne smatra odgovornim za eventualne štete na
osobama, životinjama i predmetima nastale uslijed nepravilnog, pogrešnog i nerazumnog korištenja ili uslijed nepoštivanja uputa navedenih u ovom priručniku.
3. Instalacija i održavanje uređaja mora izvršiti stručno obučeno
osoblje i prema uputama navedenim u odgovarajućim odjeljcima. Koristiti isključivo izvorne zamjenske dijelove. Ne pridržavanje gore navedenog može dovesti u pitanje sigurnost i prouzročiti  važenja svake odgovornosti.
4. Dijelovi ambalaže (spojnice, plastične vrećice, ekspandirani
polistiren, itd.) ne smiju se ostavljati na dohvat djece jer isti predstavljaju izvor opasnosti.
5. Uređajem mogu rukovati djeca starija od 8 godina i osobe
smanjenih zičkih, osjetnih ili mentalnih sposobnosti, ili osobe koje nemaju potrebna znanja, samo ukoliko su pod nadzorom ili nakon što su im pružene odgovarajuće upute za uporabu uređaja, te su razumjeli povezane opasnosti. Djeca se ne smiju igrati s uređajem. Čišćenje i održavanja za koje je zadužen korisnik ne smiju izvršavati djeca bez nadzora.
6. Zabranjeno je dirati uređaj bosonogi ili ukoliko su vam dijelovi
tijela mokri.
7. Prije intervencije redovitog i izvanrednog održavanja, poželjno je
napuniti vodom spremnik uređaja i izvršiti nadolazeću operaciju potpunog pražnjenja, s ciljem uklanjanja eventualnih preostalih nečistoća.
8. Ukoliko je uređaj opremljen električnim kabelom za napajanje, u
slučaju zamjene istoga, potrebno se obratiti ovlaštenom servisu za potporu ili osposobljenom stručnom osoblju.
9. Obvezno zavrnuti na ulaznu cijev za vodu uređaja sigurnosni
ventil sukladan državnim propisima. Za države koje su primijenile normu EN 1487 sigurnosni sklop mora imati maksimalni tlak od 0,7 MPa, koji se sastoji od najmanje jedne slavine za presretanje, jednog ventila za zadržavanje, jednog sigurnosnog ventila,
96
Page 97
HR
jednog uređaja za prekid hidrauličnog opterećenja.
10. Uređaj za osiguranje protiv previsokog tlaka (ventil ili sigurnosni
sklop) ne smije se nedozvoljeno mijenjati te ga je povremeno potrebno pustiti u rad te provjeriti da nije blokiran i radi uklanjanja eventualnih naslaga kamenca.
11. Kapanje iz uređaja za osiguranje protiv previsokog tlaka smatra
se normalnim u fazi grijanja vode. Zbog toga je potrebno spojiti na odvod, koji se u svakom slučaju ostavlja otvorenim prema atmosferi, cijev za drenažu instaliranu u neprekidnom padu prema dolje i na mjestu gdje nema leda.
12. Neophodno je isprazniti uređaj i isti iskopčati iz mreže ukoliko će
ostati van uporabe i biti smješten u prostoriju u kojoj dolazi do zaleđivanja.
13. Dovodna topla voda na temperaturi većoj od 50 °C prema
uporabnim slavinama može smjesta prouzročiti teške opekline. Najviše su izloženi ovom riziku djeca i starije osobe. Stoga se savjetuje uporaba termostatskog ventila za miješanje kojeg je potrebno zavrnuti na izlaznu cijev za vodu uređaja koja je obilježena crvenim ovratnikom.
14. Niti jedan zapaljivi predmet ne smije se nalaziti u dodiru ili u blizini
uređaja.
15. Izbjegavati stajanje ispod grijača vode i postavljanje ispod istoga
bilo kojeg predmeta koji bi se mogao, na primjer, oštetiti zbog eventualnog gubitka vode.
97
Page 98
HR
FUNKCIJA PROTIV LEGIONELE
Legionela je vrsta štapićaste bakterije koja je prirodno prisutna u svim izvorskim vodama. “Legionarska bolest” je poseban oblik upale pluća izazvan udisanjem vodene pare koja sadrži tu bakteriju. Stoga je potrebno izbjegavati duga razdoblja stajanja vode u grijalici: treba je, dakle, iskoristiti ili najmanje jednom tjedno isprazniti grijalicu. Europska norma CEN/TR 16355 daje smjernice za dobru praksu koju treba usvojiti kako bi se spriječilo razmno­žavanje legionele u pitkoj vodi, a ako postoje lokalne norme koje nalažu daljnja ograničenja po pitanju legionele – treba ih primijeniti. Ovaj se elektromehanički akumulacijski bojler prodaje s termostatom čija je radna temperatura viša od 60 °C, dakle u stanju je izvršiti ciklus toplinske dezinfekcije pogodan za ograničenje razmnožavanja bakterije legionele u spremniku.
: dok uređaj vrši ciklus termičke dezinfekcije, visoka temperatura vode može prouzročiti opekline. Zato prije kupanja ili tuširanja obratite pažnju na temperaturu vode.

Glede tehničkih svojstva provjeriti podatke na pločici (naljepnica koja se nalazi u blizini cijevi za ulaz i za izlaz vode).

Linija proizvoda 50 65 80 100  16 18,5 21 23 24 26
Instalacija
Model 
 6,688 6,680 6,678 6,687 6,685 - 12,867 6,683 - 
L
wa
wh
 65 70 85 70 70 - 130 80 -

 49 65 75 75 75 74 95 95 94
   Vodoravna
M M M M M - L M ­15 dB 15 dB 15 dB 15 dB 15 dB - 15 dB 15 dB ­36,0% 36,0% 36,0% 36,0% 36,0% - 37,0% 36,0% -
- - - - - 63 - -
Vodoravna

HWST  Vodoravna HWST
67,49
Energetski podaci u tablici i ostali podaci navedeni u Kartici proizvoda (Prilog A koji je sastavni dio ove knjižice) određeni su na osnovu Uredbe EU 812/2013 i 814/2013. Proizvodi bez naljepnice i odgovarajuće kartice za sustave grijača vode i solarnih uređaja, predviđene uredbom 812/2013, nisu namijenjeni za izvedbu tih sustava. Proizvodi opremljeni ručicom za regulaciju imaju termostat smješten u stanju setting (postavka) < spreman za rad > navedenim u Kartici proizvoda (Prilog A) na osnovu koje je proizvođač potvrdio odgovarajuću energetsku klasu.
          
3-3.
 

98
Page 99
HR

   
Uređaj služi za zagrijavanje vode na temperaturu nižu od temperature vrenja. Potrebno ga je spojiti na mrežu za dovod vode dimenzioniranu na temelju njegove djelotvornosti i kapaciteta. Prije prispajanja uređaja potrebno je:
- provjeriti da osobine (pogledajte podatke na natpisnoj pločici) zadovoljavaju potrebe kupca;
- utvrditi da je instalacija u skladu sa stupnjem IP (zaštita od prodiranja tekuçina) uređaja, po važećim propisima;
- pročitati sve što se navodi na naljepnici pakovanja i na pločici s osobinama. Ovaj je uređaj osmišljen za postavljanje isključivo unutar prostorija, u skladu s važećim propisima, a pored toga zahtijeva i poštivanje upozorenja koja slijede a odnose se na prisustvo:
- vlage - nemojte uređaj instalirati u zatvorenim (ne prozračivim) i vlažnim prostorijama;
- leda - nemojte uređaj instalirati u prostorijama u kojima može doći do kritičnog sniženja temperature s opasno-
šću stvaranja leda;
-  - nemojte uređaj izlagati izravno sunčevim zrakama pa ni kad postoje staklena vrata/prozor;
-  - nemojte uređaj postavljati u prostorima s naročito agresivnom atmosferom koja sadrži
kisele pare, prašinu ili je zasićena plinom;
-  - nemojte uređaj postavljati izravno na električne vodove koji nisu zaštićeni od skokova
napona.
Kod ciglenih zidova ili onih izgrađenih od bušene blok-cigle, pregrada ograničene statičnosti ili općenito zidne gradnje drugačije od navedenih, potrebno je prethodno provjeriti statičnost nosivog sustava. Kuke za vješanje na zid moraju biti takve da mogu podnijeti trostruku težinu grijača punog vode. Preporučuju se nosači s najmanje 12 mm promjera. Uređaj bi trebao biti instaliran što je bliže moguće mjestu upotrebe kako bi se smanjili toplinski gubici (A sl. 1) . Lokalne odredbe mogu imati ograničenja u vezi instalacije u kupaonicama. Radi što jednostavnijih operacija održavanja, potrebno je predvidjeti slobodni prostor oko poklopca od najmanje 50 cm kako bi se omogućio pristup električnim dijelovima.

Spojiti ulaz i izlaz bojlera cijevima ili priključcima otpornim ne samo na pritisak, već i na visoku temperaturu vode, koja u prosjeku dostiže a može i prijeći temperaturu od 90°C. Zbog toga se ne preporučuju materijali koji nisu otporni na tako visoke temperature. Uređaj ne smije raditi ako je tvrdoća vode niža od 12 °F, dok je s izrazito čvrstim vodama (iznad 25°F) poželjno koristiti sredstvo za omekšavanje vode uz odgovarajuće doziranje i nadzor te u tom slučaju preostala tvrdoća ne smije sići ispod 15°F. Navijte ‘’T’’ odvojnik na ulazni vod označen plavim pojasom. Na jedan izlaz ‘’T’’ odvojnika navijte slavinu za pra­žnjenje bojlera (B sl. 2), koja se može odvijati samo uz upotrebu alata. Na drugi izlaz ‘’T’’ odvojnika navijte sigurno­sni ventil (A sl. 2). Sigurnosni ventil bi trebao biti baždaren na vrijednost od maksimalno 0,8 Mpa (8 bar), i trebao bi biti u skladu sa važećim nacionalnim standardima.

Neke bi države mogle zahtijevati uporabu specičnih hidrauličnih uređaja, koji zadovoljavanju zahtjeve lokalnih zakona; zadatak je osposobljenog instalatera koji je zadužen za instalaciju proizvoda, provođenje procjene odgo­varajuće prikladnosti sigurnosnog uređaja koji će se koristiti. Zabranjeno je postavljati bilo koje sredstvo za presretanje (ventile, slavine, itd.) između sigurnosnog sredstva i samog bojlera. Ispusni izlaz uređaja treba biti spojen na ispusni cjevovod čiji promjer nije manji od onog za spajanje na uređaj, pomoću lijevka koji dozvoljava zračnu udaljenost od najmanje 20 mm s mogućnosti vizualne kontrole. Spojiti po­moću eksibilnog crijeva, na mrežnu cijev za hladnu vodu, ulaz sigurnosnog sklopa protiv previsokog tlaka, ukoliko je potrebno uz primjenu slavine za presretanje (D sl. 2). Osim toga, odvodna cijev na izlazu C sl. 2 je potrebna ako dođe do pražnjenja. Prilikom zavrtanja sigurnosnog sklopa protiv previsokog tlaka isti se ne smije forsirati do granica niti nedozvoljeno mijenjati. Ako je pritisak u mreži blizu podešenog pritiska na ventilu, biti će potrebno postavljanje redukcijskog ventila što dalje od uređaja. Da bi izbjegli bilo kakvu štetu na mješalicama (slavine ili tuša) potrebno je odstraniti sve nečistoće iz cijevi.
99
Page 100
HR

Prije instalacije uređaja, obavezno izvršiti pažljivu kontrolu električnog sustava i provjeriti sukladnost važećim sigur­nosnim propisima, da isti odgovara maksimalnoj apsorbiranoj snazi grijača vode (osloniti se na pločicu s podatcima) i da je presjek kablova za električne spojeve odgovarajući i sukladan važećem propisu. Proizvođač uređaja nije odgovoran za eventualna oštećenja nastala uslijed izostanka uzemljenja sustava ili uslijed grešaka u električnom napajanu. Zaustavite električni kabel na kapici odgovarajućim dostavljenim pričvršćivačem. Zabranjeni su lopovi, produžni kablovi i adapteri. Zabranjeno je korištenje za uzemljenje hidrauličkih cijevi uređaja, grijanja ili dovoda plina. Ako je uređaj opremljen električnim kabelom, ili ako ga treba zamijeniti, koristite kabel istih karakteristika (tip H05VV­F 3x1,5 promjer 8,5 mm
2
). Kabel za napajanje (vrste H05VV-F 3x1,5 mm2 s promjerom od 8,5 mm) se mora unijeti u odgovarajući otvor smješten u stražnjem dijelu uređaja te ga treba pustiti da klizi dok ne dostigne spone termostata ili blok terminal. Za izdvajanje uređaja iz mreže potrebno je koristiti dvopolni prekidač koji zadovoljava važeće državne propise (otva­ranje kontakata najmanje od 3 mm, po mogućnosti opremljeni osiguračima). Uzemljenje uređaja je obavezno, a kabel uzemljenja (koji mora biti žuto-zeleni i duži od kabela faza) treba učvrstiti na stezaljku blizu simbola
.
Ako uređaj nema električni kabel, treba izabrati jedan od slijedećih načina postavljanja:
- priključivanje na ksnu mrežu pomoću krute cijevi (ako uređaj nije opremljen držačem kabela) koristiti kabel čiji
je minimalni presjek 3x1,5 mm
- sa eksibilnim kablom (tip H05VV-F 3x1,5 3x1.5 mm
2
;
2
) ako je uređaj opremljen sa štipaljkom.

Prije uključivanja, napuniti uređaj vodom iz mreže. Navedeno se punjenje izvodi otvaranjem središnje slavine sustava vode za kućanstvo i slavine tople vode sve do potpunog izlaska zraka iz spremnika. Provjerite da nema curenja, provjerite prirubnicu i malo je pritegnite ako je potrebno. Spojite uređaj na električno napajanje preko prekidača.

-
gije.
Pozor: prije izvođenja bilo kojeg zahvata, isključiti uređaj iz električne mreže.
Reguliranje radne temperature
Za modele koji nemaju gumb, reguliranje temperature se može obaviti skidanjem malog poklopca i djelujte odvi­jačem na klinu za reguliranje termostata pridržavajući se gračkih oznaka. NAPOMENA U prvoj fazi reguliranja temperature potrebno je primijeniti lagani pritisak okretanjem klina radi ukla­njanja plombe koja obvezuje termostat na temperaturu maksimalne energetske učinkovitosti.

Neophodno je isprazniti uređaj ukoliko je namjera da isti ostane van uporabe duže vremensko razdoblje i/ili ukoliko je smješten u prostoru koji smrzava. Izvršiti pražnjenje uređaja kako slijedi:
- zatvoriti ventil za presretanje, ako je ugrađen (D sl. 2), u protivnom glavni ventil sustava za domaćinstvo;
- otvorite toplu vodu na slavini (na umivaoniku ili kadi)
- otvorite ispusni ventil B (sl.2).
Eventualna zamjena dijelova
Ukloniti poklopac radi intervencije na električnim dijelovima. Da biste intervenirali na termostatu, potrebno je iskopčati ga s kabela za napajanje i izvaditi iz svog sjedišta. Kako bi se moglo intervenirati na grijaču i na anodi, potrebno je prethodno isprazniti uređaj. Odvrnuti 5 vijaka (C sl. 3) i ukloniti prirubnicu (F. sl. 3). Prirubnici su pridruženi električni grijač i anoda. U fazi ponovnog sklapanja, pazite da brtvilo prirubnice, termostat i električni grijač (sl. 3) vratite u prvobitni položaj. Nakon svakog va∂enja prirubnice savjetujemo zamjenu brtvila (Z sl. 4).
­
100
Loading...
