Ariete 2780 User guide

Download

Page 1

COD. 5165100700 Rev. 0 del 07/02/2005

MOD. 2780

Via Toscana, 57 a-b 59100 Prato PO - Italy E-Mail: [email protected]

Internet: www.ariete.net

825440

SERVIZIO CONSUMATORI

NUMEROVERDE

800-215834

Page 2

Fig. 2 Fig. 3

Fig. 1

Fig. 4 Fig. 4A

Fig. 7 Fig. 8

Fig. 5 Fig. 6

Page 3

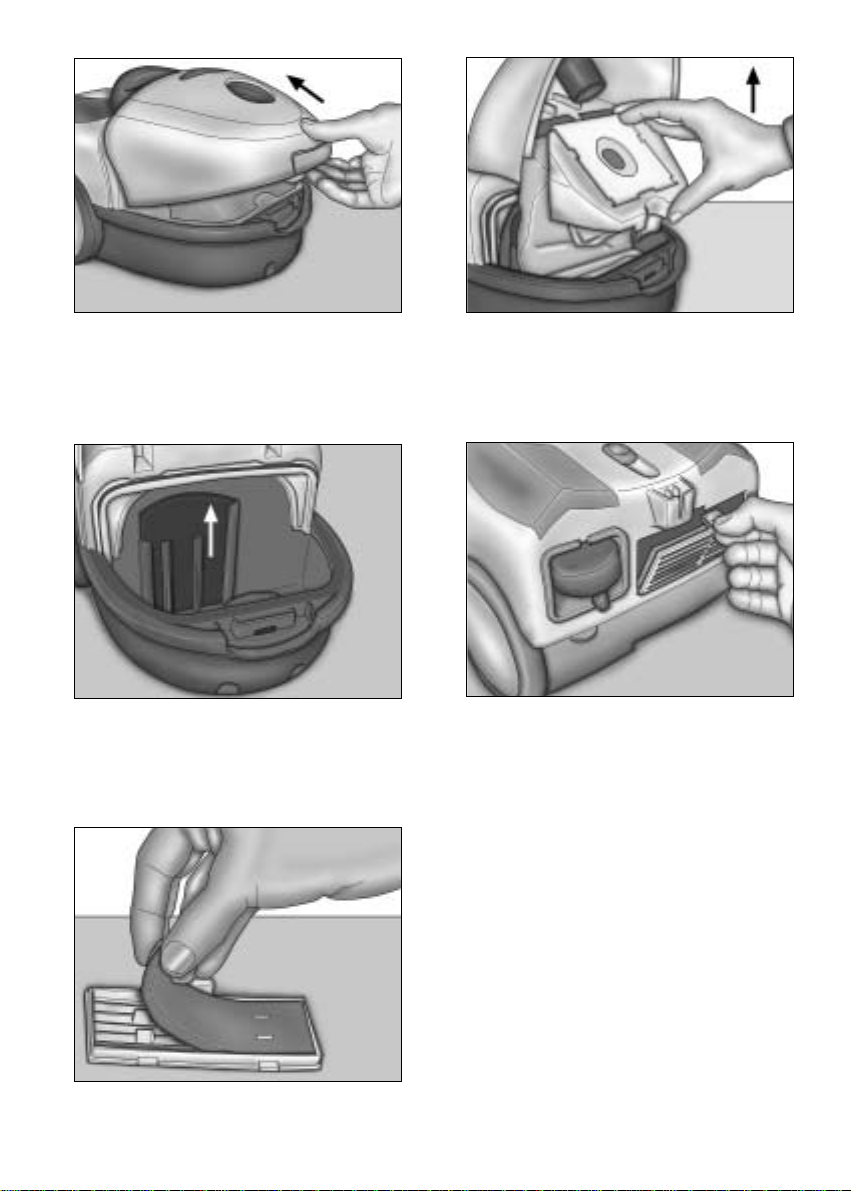

Fig. 9 Fig. 10

Fig. 11

Fig. 12

Fig. 13

Page 4

AVVERTENZE IMPORTANTI

LEGGERE QUESTE ISTRUZIONI PRIMA DI USARE L’APPARECCHIO:

Durante l’uso dell’apparecchio è necessario seguire alcune precauzioni elementari:

• Assicurarsi sempre che la tensione di rete elettrica sia uguale a quella indicata nell’etichetta dati tecnici e che l’impianto sia compatibile con la potenza dell’apparecchio.

• Questo prodotto è costruito secondo le norme relative agli apparecchi elettrodomestici ed è in conformità alla direttiva relativa alla Compatibilità Elettromagnetica.

• Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato espressamente concepito e cioè per l’aspirazione delle polveri delle superfici domestiche. Ogni altro uso è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivati da usi impropri, erronei ed irragionevoli.

• Non aspirare cenere calda, pezzi grossi di vetro, oggetti appuntiti o taglienti e liquidi.

• Per evitare surriscaldamenti pericolosi si raccomanda di svolgere in tutta la sua lunghezza il cavo di alimentazione e di staccare la spina dalla rete di alimentazione elettrica quando l’apparecchio non è utilizzato.

• Collegare l’apparecchio esclusivamente ad una presa di corrente elettrica alternata.

•L’apparecchio non deve essere usato senza sacchetto, senza filtro motore, oppure se il sacchetto o il filtro sono rotti o danneggiati.

• Non aspirare mai su superfici bagnate.

• Non aspirare mai liquidi.

• NON IMMERGERE MAI L’ APPARECCHIO IN ACQUA OD ALTRI LIQUIDI.

• Non toccare l’apparecchio con mani e piedi bagnati o umidi.

• Non usare l’apparecchio a piedi nudi.

• Non lasciare esposto l’apparecchio ad agenti atmosferici (pioggia, sole, etc.).

• Non tenere l’apparecchio vicino a fonti di calore (es. termosifone).

• Staccare sempre la spina per la pulizia dell’apparecchio o il cambio dei filtri.

•Tenere l’apparecchio lontano dalla portata di bambini o di incapaci.

• Non tirare mai il cavo per scollegarlo dalla presa di corrente elettrica.

• Assicurarsi che il cavo non sia in contatto con superfici calde o taglienti.

• Non utilizzare l’apparecchio con il cavo danneggiato.

• Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal Costruttore o dal suo Servizio Assistenza Tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

•Avviare sempre l’apparecchio con il regolatore di potenza nella posizione di minimo.

• Scollegare il cavo di alimentazione dalla presa di corrente dopo ogni uso.

• Allorchè si decida di smaltire come rifiuto questo apparecchio, si raccomanda di renderlo inoperante tagliandone il cavo di alimentazione. Si raccomanda inoltre di rendere innocue quelle parti dell’apparecchio suscettibili di costituire un pericolo, specialmente per i bambini che potrebbero servirsi dell’apparchhio per i propri giochi.

Page 5

• Gli elementi dell’imballaggio non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.

CONSERVATE QUESTE ISTRUZIONI

DESCRIZIONE DELL’APPARECCHIO (FIG.1)

1 Impugnatura 2 Controllo aspirazione 3 Aspiratore flessibile 4Tubo prolunga 5 Anello di fissaggio tubo prolunga 6 Spia sacchetto pieno 7 Impugnatura da trasporto 8 Pulsante accensione On/Off 9 Pulsante riavvolgimento cavo 10 Selettore pavimenti duri/tappeti 11 Spazzola pavimenti 12 Levetta di rilascio comparto sacchetto polvere 13 Comparto sacchetto polvere 14 Aspiratore fessure 15 Sacchetti di carta raccogli polvere

ASSEMBLAGGIO DELL’ASPIRAPOLVERE

Spingire il connettore aspiratore nella sede per l’aspiratore fino a che non si blocca (FIG. 2). Per rilasciare il connettore aspiratore premere i bottoni sui suoi lati e estrarre il connettore dalla sua sede (FIG. 3). ATTENZIONE: Prima di montare o smontare gli accessori, assicurarsi sempre che sia stata disinserita la spina dell’aspirapolvere dalla presa.

ACCESSORI Tubo prolunga

Inserire il tubo prolunga sull'impugnatura e poi mettere l’accessorio desiderato. Una volta inserito questo accessorio, è possibile estendere il tubo estensibile ruotando l’anello di fissaggio (FIG. 4) e allungandolo fino alla lunghezza desiderata. Stringere di nuovo l’anello per fermarlo in posizione.

Spazzola per pavimenti (11)

E’ adatto per pulire ampie zone e ti permetterà di raggiungere facilmente qualsiasi angolo.

- Pulisce i tappeti piccoli e grandi senza utilizzare la spazzola. Per questo premere la leva interruttore contrassegnata con il simbolo del tappeto e la spazzola sarà sollevata.

-I pavimenti lisci, come il PVC, il parquet o le mattonelle si puliscono e si conservano meglio facendo ricorso alla spazzola. Per questo premere la leva interruttore contrassegnata con il simbolo pavimenti lisci e la spazzola uscirà fuori.

Page 6

Aspiratore fessure (14)

Questo accessorio può essere utilizzato al posto della spazzola per pavimenti. Attaccarlo direttamente all'impugnatura per usarlo direttamente, oppure usare il tubo prolunga per pulire le aree più difficili da raggiungere.

UTILIZZO DELL’APPARECCHIO ATTENZIONE: Prima di usare l’aspirapolvere, rimuovere gli oggetti grandi o appuntiti dal pavimento, per

evitare ogni possibile danno all’aspirapolvere stesso.

Prima di utilizzare questo apparecchio innanzi tutto srotolare una lunghezza sufficiente di cavo elettrico e inserire la spina. Il segno rosso sul cavo rappresenta la lunghezza massima che non va superata. Per accendere l'apparecchio premere l’interruttore On/Off sull’aspirapolvere (FIG. 5). Durante l’utilizzo trascinare sempre l’aspirapolvere dietro di te come un carrellino. IMPORTANTE: In qualche caso ci potrebbe essere, all'accensione, una specie di “fischio”. Questo non è un difetto e il rumore sparirà con il tempo.

Come regolare la potenza d’aspirazione

E’ possibile regolare la forza d’aspirazione come desiderato utilizzando la levetta scorrevole (FIG. 6). Raccomandiamo di utilizzare una forza minima per i materiali delicati. Selezionare, quindi, una forza media per materassi, mobili rivestiti in tappezzeria e tappeti. Selezionare una forza massima per pavimenti in mattonelle, legno o altro materiale robusto.

Controllo aspirazione

Il controllo aspirazione si trova sull'impugnatura e viene utilizzato per regolare la forza d’aspirazione (FIG.

7) Potrai così ridurre o aumentare la forza d’aspirazione a seconda delle necessità. Una forza massima d’aspirazione sarà la cosa migliore per le operazioni normali dell’aspirapolvere, mentre una forza ridotta potrebbe essere più appropriata per i tessuti e le tappezzerie.

Dopo aver usato l’aspirapolvere

Spegnere l’apparecchio quando si è finito di pulire.

- Per questo premere l’interruttore On/Off (FIG.5).

- Dopo di ciò disinserire la spina dalla presa.

- Per avvolgere il cavo dentro l’aspirapolvere tenere premuto per un po’ il pedale di avvolgimento sull’apparecchio (FIG. 8). Il cavo si autoavvolgerà immediatamente dentro il contenitore.

ATTENZIONE: Fare molta attenzione quando si usa il pulsante di riavvolgimento cavo, in particolare se nelle vicinanze ci sono bambini o animali domestici perché riavvolgendo il cavo si potrebbe verificare una “sferzata”. Assicurarsi che la spina sia disinserita dalla presa prima di riavvolgere il cavo.

Page 7

PULIZIA E MANUTENZIONE ATTENZIONE: Prima di effettuare qualsiasi operazione di pulizia e manutenzione, spegnere l’apparecchio

e scollegare la spina di alimentazione dalla presa di corrente.

Sostituzione del sacchetto per la polvere

Quando la spia diventa rossa, il sacchetto ha bisogno di essere cambiato.

- sollevare il comparto sacchetto spingendo verso l’interno l’apposita levetta (FIG. 9)

- Rimuovre il contenitore (FIG. 10).

- Estrarre il sacchetto, prestando attenzione a non strapparlo, fare scivolare la parte di cartone rigida, nelle apposite guide, e gettarlo nel bidone della spazzatura.

- Mettere un nuovo sacchetto facendolo scivolare con la parte di cartone rigida nelle apposite guide, riporre il contenitore nella sede interna.

- Chiudere il coperchio del comparto polvere.

Pulizia/Sostituzione del filtro pre-motore

Il filtro pre-motore dovrebbe essere pulito regolarmente e sostituito dai 6 ai 9 mesi a seconda dell’uso.

- Rimuover il sacchetto (FIG.10).

- Far scorrere fuori il comparto il filtro (FIG. 11).

- Rimuovere il filtro, tirarlo fuori a scuoterlo con vigore per pulirlo. Se è molto sporco, lavarlo con acqua tiepida saponata, risciacquarlo bene e farlo asciugare naturalmente. NON farlo asciugare artificialmente. Per le sostituzioni filtri, contatta un Centro Assistenza.

- Rimettere il comparto filtro nella sua sede e installarlo di nuovo. Quando si rimette al suo posto il comparto assicurati che la superficie ruvida del filtro sia visibile.

- Infine, ricollocare il sacchetto per la polvere e assicurarsi che il comparto filtro sia ben a posto prima dell’uso.

Pulizia/Sostituzione del filtro di uscita

Il filtro di uscita dovrebbe essere pulito regolarmente e sostituito ogni 6, 9 mesi, a seconda dell’uso.

- Rimuovere il coperchio del filtro di scarico (FIG. 12).

- Estrarre il filtro sollevandolo (FIG. 13) e agitarlo vigorosamente per pulirlo. Se il filtro è molto sporco lavalo con acqua tiepida saponata e fallo asciugare naturalmente. NON farlo asciugare artificialmente. Per la sostituzione filtri contatta un Centro Assistenza.

- Rimettere il filtro nella sua sede e installarlo di nuovo. Quando rimetti al suo posto il portafiltro assicurarsi che la superficie ruvida del filtro sia visibile. Assicurarsi che il portafiltro sia ben a posto prima dell’uso.

RICERCA GUASTI Blocco termico

L’aspirapolvere è dotata di un dispositivo di blocco termico che la protegge nel caso il motore si surriscaldi. Se l’aspirapolvere si arresta improvvisamente da solo, seguire questa procedura:

- Spegnere l’aspirapolvere e disinserire la spina dalla presa.

- Cercare l’origine del surriscaldamento (tubo di aspirazione intasato, filtro sporco, ecc..)

- Pulire il tubo, svuotare il sacchetto della polvere e pulire i filtri se necessario.

Page 8

- Attendere per circa 30-40 minuti affinché il motore si raffreddi.

- Dopo 30-40 minuti, inserire la spina nella presa e accendere l’aspirapolvere. L’aspirapolvere ora dovrebbe funzionare.

- Se non funziona ancora, attendere per altri 20 minuti e poi provare di nuovo.

- Se non funziona neanche ora, contattare un Centro Assistenza.

Page 9

IMPORTANT SAFETY WARNINGS

READ THESE INSTRUCTIONS BEFORE USING THE APPLIANCE:

When using the appliance, it is necessary to follow some basic precautions:

• Always make sure that the voltage of the mains electricity supply is the same as that indicated on the rating plate of the appliance and that the system is compatible with the appliance power.

• This product has been made in compliance with the standards for electrical appliances and it conforms with the directive concerning Electromagnetic Compatibility.

• The appliance may only be used for its intended purpose, which is for vacuuming dust from surfaces within the home. Any other use is to be considered improper and therefore, dangerous. The manufacturer may not be held liable for any damages caused by improper, incorrect or unreasonable use.

• Do not suck up hot ash, large splinters of glass, sharp or pointed objects, or liquids.

•To prevent dangerous overheating, always unwind the power cord fully and unplug the appliance from the mains when the appliance is not in use.

• Only plug the appliance into an AC socket.

• Never use the appliance without a bag or motor filter or if the bag or filter are broken or damaged.

• Never use the appliance on wet surfaces.

• Never suck up liquids.

• NEVER PLACE THE APPLIANCE IN WATER OR OTHER LIQUIDS.

• Do not touch the appliance when hands or feet are wet or moist.

• Never use the appliance with bare feet.

• Do not leave the appliance exposed to the elements (rain, sun, etc.).

• Do not store the appliance in proximity to sources of heat (e.g. radiators).

• Always unplug the appliance before cleaning it or changing the filters.

• Keep the appliance out of the reach of children or unable persons.

• Never unplug the appliance by pulling on the power cord.

• Make sure that the power cord does not come into contact with sharp or hot surfaces.

• Never use the appliance if the power cord is damaged.

• If the cord is damaged, it must be replaced by the Manufacturer, by an Authorised Technical Assistance Centre or in any case, by a similarly qualified person, in order to prevent any risks.

• Always switch on the appliance with the power regulator set to minimum.

• Unplug the appliance from the mains electricity after each use.

• In the event that you decide to dispose of the appliance, we advise you to make it inoperative by cutting off the power cord. We also recommend that any parts that could be dangerous be rendered harmless, especially for children, who may play with the appliance or its parts.

• Packaging must never be left within the reach of children since it is potentially dangerous.

Page 10

DO NOT THROW AWAY THESE INSTRUCTIONS

DESCRIPTION OF THE APPLIANCE (FIG.1)

1 Hand grip 2 Suction control 3 Flexible nozzle 4 Extension tube 5 Extension tube fastening ring 6 Bag full indicator 7 Carry handle 8 On/Off switch 9 Cord re-wind switch 10 Hard floors/carpet selector 11 Floor brush 12 Dust bag compartment release switch 13 Dust bag compartment 14 Crevice nozzle 15 Paper dust bags

ASSEMBLING THE VACUUM CLEANER

Push the nozzle connector into the nozzle compartment until it locks into place (FIG. 2). To release the nozzle connector, press the buttons on its sides and remove the connector from its seating (FIG. 3). CAUTION: Before fitting or removing attachments, always make sure that the vacuum cleaner has been unplugged from the mains power.

ATTACHMENTS Extension tube

Insert the extension tube into the hand grip and then fit the required attachment. Once the attachment has been fitted, it is possible to lengthen the extension tube by turning the fastening ring (FIG. 4a) and setting the tube at the required length (FIG. 4). Tighten the ring to block the tube in position.

Floor brush (11)

This is used for cleaning large areas and to reach any corner with ease.

- Cleans rugs and carpets without the need for a brush attachment. Press the tip switch marked with the carpet symbol and this will raise the brush.

- Smooth flooring, such as PVC, parquet or tiles, is best cleaned and cared for if the brush attachment is used. Press the tip switch with the smooth floor symbol and the brush will come out.

Page 11

Crevice nozzle (14)

This attachment can be used in place of the floor brush. Fit it directly to the hand grip to use it directly or place it on the extension tube when cleaning areas that are more difficult to reach.

USING THE APPLIANCE CAUTION: Before using the vacuum cleaner, remove all large or sharp objects from the floor to avoid any

possible damage to the cleaner itself.

Before using the appliance, first unwind a sufficient length of power cord and plug into the mains socket. The red mark on the cord is the maximum length, which must not be exceeded. To switch on, press the On/Off switch on the cleaner (FIG. 5). While using the cleaner, pull it along behind you as if it were a trolley. IMPORTANT: In some cases, the appliance may “whistle” when switched on. This is not a fault and the noise will go away with time.

Varying suction power

It is possible to vary suction power as required, using the slide switch (FIG. 6). We recommend using a minimum power for delicate materials. Select medium suction power for mattresses, upholstered furniture and carpets. Select maximum suction power for tiled, wood or other resistant floors.

Suction control

The suction control is to be found on the hand grip and it is used to vary the suction power (FIG. 7). This way, you can increase or reduce suction power as needed. Maximum suction power is best for normal vacuum cleaner use, while reduced power may be more appropriate for fabrics and upholstery.

After using the vacuum cleaner

Switch off the appliance after cleaning.

-To do this press the On/Off switch (FIG.5).

- Then unplug the cleaner from the mains.

-To rewind the cord, press and hold down the foot switch on the appliance (FIG. 8). The cord will be automatically rewound inside its container.

CAUTION: Take great care when using the cord re-wind switch, especially in the presence of children or animals, since the cord may “lash about” while being rewound. Make sure that the power cord is unplugged before re-winding it.

CLEANING AND MAINTENANCE CAUTION: Before carrying out any cleaning or maintenance operation, switch off the appliance and remo-

ve the plug from the mains socket.

Page 12

Replacing the dust bag

When the indicator light shows red, then it is time to change the dust bag.

- lift the bag compartment by pushing the relevant lever inwards (FIG. 9)

- remove the container (FIG. 10).

- take out the bag, being careful not to tear it: slide the stiff card section out along the guides and then throw the bag away

- insert a new bag by sliding the stiff card section in along the guides and then place the container in its seat

- close the dust compartment lid.

Cleaning/replacing the pre-motor filter

The pre-motor filter needs cleaning on a regular basis and it should be replaced every 6 to 9 months, depending on use.

- Remove the bag (FIG.10).

- Slide the filter out from the compartment (FIG. 11).

- Remove the filter, and then shake it vigorously to clean it. If the filter is extremely soiled, wash it with lukewarm soapy water, rinse it well and leave it to dry. NEVER use artificial means to dry the filter. To replace the filter, contact an Assistance Centre.

- Replace the filter in its compartment and refit it. When you refit the compartment, make sure that the rough surface of the filter is visible.

- Lastly, refit the dust bag and make sure that the filter compartment is correctly in place before using the cleaner.

Cleaning/replacing the exhaust air filter

The exhaust air filter needs cleaning on a regular basis and it should be replaced every 6 to 9 months, depending on use.

- Remove the exhaust air filter cover (FIG. 12).

- Lift the filter out from its compartment (FIG. 13) and shake it vigorously to clean it. If the filter is extremely soiled, wash it with lukewarm soapy water and leave it to dry. NEVER use artificial means to dry the filter. To replace the filter, contact an Assistance Centre.

- Replace the filter in its compartment and refit it. When you refit the compartment, make sure that the rough surface of the filter is visible. Make sure that the filter compartment is correctly in place before using the cleaner.

TROUBLESHOOTING Thermal cutout switch

The vacuum cleaner is equipped with a thermal cutout switch to protect it in the event that the motor overheats. If the vacuum cleaner suddenly switches off by itself, proceed as follows:

- Switch off the vacuum cleaner and unplug it from the mains power.

- Look for the origin of the overheating (blocked suction pipe, dirty filter, etc.)

- Clean the pipe, empty the dust bag, and clean the filter, if necessary.

- Wait for about 30-40 minutes to allow the motor to cool down.

Page 13

- After 30-40 minutes, insert the plug in the mains socket and switch on the vacuum cleaner. The vacuum cleaner should now work.

- If the vacuum cleaner still does not work, wait another 20 minutes and then try again.

- If the cleaner still does not work, contact an Assistance Centre.

Page 14

12GB13

Page 15

NOTES IMPORTANTES

LIRE ATTENTIVEMENT CES INSTRUCTIONS AVANT D’UTILISER L’APAPREIL:

Lors de l’utilisation de cet appareil, il est important de respecter certaines précautions de base, parmi lesquelles:

• Vérifier toujours que la tension du réseau électrique corresponde à celle indiquée sur l’étiquette des données techniques et que l’installation soit compatible avec la puissance de l’appareil.

• Ce produit a été fabriqué selon les normes relatives aux appareils électroménagers et conformément à la directive relative à la Compatibilité Electromagnétique.

• Cet appareil doit être destiné exclusivement à l’usage pour lequel il a été expressément conçu, à savoir pour l’aspiration des poussières sur les surfaces domestiques. Toute autre utilisation doit être considérée impropre et par conséquent dangereuse. Le constructeur ne pourra en aucun cas être tenu responsable des éventuels dommages dérivant d’un usage impropre, erroné ou abusif.

• Ne pas aspirer de cendres chaudes, de gros morceaux de verre, d’objets pointus ou coupants, ni de liquides.

• Afin d’éviter toute surchauffe dangereuse, nous conseillons de dérouler le câble d’alimentation sur toute sa longueur et de débrancher la fiche du réseau d’alimentation électrique lorsque l’appareil n’est pas utilisé.

• Brancher l’appareil exclusivement à une prise de courant alterné.

•L’appareil ne doit pas être utilisé sans sac, ou si le sac ou le filtre sont cassés ou endommagés.

• Ne jamais aspirer de surfaces mouillées.

• Ne jamais aspirer de liquides.

• NE JAMAIS PLONGER L’APPAREIL DANS DE L’EAU OU AUTRES LIQUIDES.

• Ne pas toucher l’appareil avec les mains ou les pieds mouillés ou humides.

• Ne pas utiliser l’appareil avec les pieds nus.

• Ne pas exposer l’appareil aux agents atmosphériques externes (pluie, soleil, etc.).

• Ne pas laisser l’appareil près de sources de chaleur (ex. radiateur).

• Débrancher toujours la fiche de la prise de courant pour le nettoyage de l’appareil ou pour la substitution des filtres.

• Garder l’appareil loin de la portée des enfants ou des personnes incapables.

• Ne jamais tirer le câble pour le débrancher de la prise de courant.

• Vérifier que le câble ne soit pas en contact avec des surfaces chaudes ou coupantes.

• Ne pas utiliser l’appareil si le câble est endommagé.

• Si le câble d’alimentation est endommagé, il doit être remplacé par le Constructeur ou par son Service Après-vente ou, dans tous les cas, par un technicien qualifié, de façon à prévenir tout risque de danger.

• Lors de la mise en marche de l’appareil, positionner toujours le régulateur de puissance d’aspiration au minimum.

• Débrancher le câble d’alimentation de la prise de courant après chaque utilisation.

• Si vous décidez de vous défaire de l’appareil, il est conseillé de le rendre inutilisable en éliminant le câble d’alimentation. Il est en outre recommandé d’exclure toute partie de l’appareil susceptible de con-

Page 16

stituer une source de danger, spécialement pour les enfants qui pourraient jouer avec l’appareil.

• Ne pas laisser les parties de l’emballage à la portée des enfants car elles peuvent constituer une source potentielle de danger.

CONSERVER CES INSTRUCTIONS AVEC SOIN

DESCRIPTION DE L’APPAREIL (FIG.1)

1 Manche 2 Contrôle aspiration 3 Aspirateur flexible 4Tube rallonge 5 Collier de fixage tube rallonge 6 Témoin lumineux sac trop plein 7 Poignée de transport 8 Poussoir de mise en marche On/Off 9 Poussoir enroulement câble 10 Sélecteur sols durs/tapis 11 Brosse sols 12 Levier d’ouverture emplacement sac à poussière 13 Emplacement sac à poussière 14 Aspirateur fentes 15 Sacs papier récupération poussière

ASSEMBLAGE DE L’ASPIRATEUR

Pousser le connecteur aspirateur dans l’emplacement pour aspirateur jusqu’à ce qu’il se bloque (FIG. 2). Pour libérer le connecteur aspirateur, appuyer sur les boutons latéraux et extraire le connecteur de son emplacement (FIG. 3). ATTENTION: Avant de monter ou de démonter les accessoires, vérifier toujours que la fiche de l’aspirateur ait été débranchée de la prise de courant.

ACCESSOIRES Tube rallonge

Introduire le tube rallonge sur le manche, puis y monter l’accessoire désiré. Une fois cet accessoire introduit, il est possible d’allonger le tube extensible en tournant le collier de fixag (FIG. 4a) jusqu’à la longueur désirée (FIG. 4). Resserrer le collier pour fixer la longueur choisie.

Brosse pour sols (11)

Indiquée pour nettoyer les surfaces vastes, elle permet d’atteindre facilement tous les recoins.

- Elle permet de nettoyer les tapis de petite set de grandes dimensions en excluant la brosse. Pour cela, appuyer sur le levier interrupteur qui porte le symbole du tapis pour soulever la brosse.

Page 17

- Pour les sols lisses, tels que le PVC, le parquet ou le carrelage, l’aspiration doit se faire en utilisant la brosse. Pour cela, appuyer sur le levier interrupteur qui porte le symbole des sols lisses pour extraire la brosse.

Aspirateur fentes (14)

Cet accessoire peut être utilisé à la place de la brosse pour sols. Il peut être directement assemblé sur le manche, ou sur le tube rallonge pour nettoyer les surfaces les plus difficiles à atteindre.

UTILISATION DE L’APPAREIL ATTENTION: Avant d’utiliser l’aspirateur, débarrasser le sol des objets grands ou pointus pour éviter d’en-

dommager l’aspirateur.

Avant d’utiliser cet appareil, dérouler avant tout le câble électrique sur une longueur suffisante et brancher la fiche à la prise de courant. Le signe rouge qui se trouve sur le câble indique la longueur maximum qui ne doit pas être dépassée. Pour allumer l’appareil, appuyer sur l’interrupteur On/Off situé sur l’aspirateur (FIG. 5). Pendant l’utilisation, traînez toujours l’aspirateur derrière vous comme un petit chariot. IMPORTANT: Il se peut qu’un léger « sifflement » apparaisse lors des premières mises en marche de l’appareil. Cela ne représente pas un défaut et ce bruit disparaît avec le temps.

Comment régler la puissance d’aspiration

Il est possible de régler la force d’aspiration à l’aide du petit levier coulissant (FIG. 6). Nous conseillons d’utiliser une force minimum pour les matériaux délicats, une force moyenne pour les matelas, les meubles revêtus de tapisserie et les tapis. Sélectionner une force maximum pour les sols en carrelage, en bois ou autre matériau robuste.

Contrôle de l’aspiration

Le contrôle de l’aspiration se trouve sur le manche et il est utilisé pour régler la puissance d’aspiration (FIG.

7) qui peut ainsi être augmentée ou réduite selon les exigences.

Une puissance maximum d’aspiration est conseillée pour les opérations normales de l’aspirateur, alors qu’une puissance réduite est davantage appropriée pour les tissus et pour les tapisseries.

Après avoir utilisé l’aspirateur

Lorsque le nettoyage est terminé, éteindre l’appareil en procédant de la façon suivante.

- Appuyer sur l’interrupteur On/Off (FIG.5).

- Débrancher la fiche de la prise de courant.

- Pour enrouler le câble dans l’aspirateur, maintenir la pédale d’enroulement appuyée (FIG. 8). Le câble s’enroule automatiquement sur son emplacement.

ATTENTION: Faire très attention lorsque l’on utilise le poussoir d’enroulement du câble, et en particulier veiller à ce qu’il n’y ait pas d’enfants ou d’animaux domestiques dans le voisinage car le câble peut produire un « coup de fouet ». Vérifier que la fiche soit débranchée de la prise de courant avant d’enrouler le câble.

Page 18

NETTOYAGE ET ENTRETIEN ATTENTION: Avant toute opération de nettoyage ou d’entretien, éteindre l’appareil et débrancher la fiche

d’alimentation de la prise de courant.

Remplacement du sac à poussière

Lorsque le témoin lumineux devient rouge, le sac doit être remplacé.

- soulever le compartiment de rangement du sac en poussant vers l’intérieur le levier correspondant (FIG.

- Extraire le récipient (FIG. 10).

- Extraire le sac en faisant attention à ne pas le déchirer. Faire glisser la partie rigide dans les glissières latérales et le jeter dans la poubelle

- Mettre un nouveau sac en faisant glisser la partie rigide dans les glissières latérales, et remettre le récipient à l’intérieur de son emplacement.

- Refermer le couvercle du compartiment à poussière.

Nettoyage/Remplacement du filtre pré-moteur

Le filtre pré-moteur doit être nettoyé régulièrement et remplacé tous les 6/9 mois selon la fréquence d’utilisation de l’aspirateur.

- Extraire le sac à poussière (FIG.10).

- Extraire le porte-filtre (FIG. 11).

- Extraire le filtre, et le secouer avec énergie pour le nettoyé. S’il est très sale, lavez-le sous de l’eau tiède avec du savon, rincez-le abondamment et faites-le essuyer naturellement. N’essayez JAMAIS d’essuyer le filtre de façon artificielle. Pour remplacer le filtre, contactez un Centre de Service Après-vente.

- Remettre le porte- filtre dans son emplacement en installant à nouveau le filtre. Lors de son installation, vérifier que la surface rugueuse du filtre soit visible.

- Pour finir, replacer le sac à poussière et vérifier que le porte-filtre soit bien à sa place avant d’utiliser l’appareil.

Nettoyage/Remplacement du filtre de sortie de l’air

Le filtre de sortie de l’air doit être nettoyé régulièrement et remplacé tous les 6/9 mois selon la fréquence d’utilisation de l’aspirateur.

- Ouvrir le couvercle du filtre d’échappement (FIG. 12).

- Extraire le filtre en le soulevant (FIG. 13) et le secouer avec énergie pour le nettoyer. Si le filtre est très sale, lavez-le sous de l’eau tiède avec du savon, rincez-le abondamment et faites-le essuyer naturellement. N’essayez JAMAIS d’essuyer le filtre de façon artificielle. Pour remplacer le filtre, contactez un Centre de Service Après-vente.

- Remettre le filtre dans son emplacement en l’installant à nouveau. Puis remettre le porte-filtre à sa place en vérifiant que la surface rugueuse du filtre soit visible. Vérifier que le porte-filtre soit bien à sa place avant d’utiliser l’appareil.

Page 19

RECHERCHE PANNES Blocage thermique

L’aspirateur est muni d’un dispositif de blocage thermique qui le protège contre les surchauffes du moteur. Si l’aspirateur s’arrête brusquement, suivre la procédure suivante:

- Eteindre l’aspirateur et débrancher la fiche de la prise de courant.

- Rechercher l’origine de la surchauffe (tube d’aspiration bouché, filtre sale, etc.)

- Nettoyer le tube, vider le sac à poussière et nettoyer les filtres, si nécessaire.

- Attendre environ 30-40 minutes que le moteur se refroidisse.

- Au bout de 30-40 minutes, brancher la fiche à la prise de courant et allumer l’aspirateur. L’aspirateur devrait alors fonctionner correctement.

- S’il ne fonctionne pas, attendre encore 20 minutes puis essayer à nouveau.

- Si malgré cela l’appareil ne fonctionne pas, contacter un Centre d’Assistance Après-vente.

Page 20

18F19

Page 21

WICHTIGE HINWEISE

ANLEITUNG VOR DEM GERÄTEGEBRAUCH LESEN:

Beim Gerätegebrauch sind einige grundsätzliche Vorkehrungen zu treffen:

• Sicherstellen, dass die auf dem Datenschild angegebene Spannung der des Stromnetzes entspricht und sich die Anlage für die Geräteleistung eignet.

• Dieses Gerät wurde gemäß den Haushaltsgerätvorschriften gebaut und entspricht der Richtlinie über die Elektromagnetische Kompatibilität.

• Dieses Gerät ist ausschließlich für den Gebrauch, für das es konzipiert wurde, d.h. für das Ansaugen von Staub auf Haushaltsflächen, bestimmt. Alle weiteren Anwendungen sind unsachgemäß und folglich gefährlich. Der Hersteller haftet für keine Schäden, die auf einen unsachgemäßen, falschen oder unangemessenen Gebrauch zurückzuführen sind.

•Warme Asche, große Glassplitter, spitze oder schneidende Gegenstände und Flüssigkeiten dürfen nicht aufgesaugt werden.

• Zur Vermeidung gefährlicher Überhitzungen sollte das Stromkabel ganz ausgerollt und der Stecker aus der Steckdose gezogen werden, wenn das Gerät nicht benutzt wird.

• Das Gerät nur an eine Wechselstromsteckdose anschließen.

• Das Gerät niemals ohne Staubsaugerbeutel, Motorfilter oder bei beschädigtem oder defektem Beutel oder Filter verwenden.

• Niemals auf nassen Oberflächen saugen.

• Keine Flüssigkeiten aufsaugen.

• DAS GERÄT NIEMALS IN WASSER ODER ANDERE FLÜSSIGKEITEN EINTAUCHEN.

• Das Gerät niemals mit nassen oder feuchten Händen und Füßen berühren.

• Das Gerät niemals barfuß verwenden.

• Das Gerät keinen Witterungseinflüssen (Regen, Sonne, usw.) aussetzen.

• Das Gerät nicht in der Nähe von Wärmequellen (z.B. Heizung) lassen.

•Vor der Gerätereinigung oder dem Filterwechsel ist der Stecker immer aus der Steckdose zu ziehen.

• Das Gerät nicht in Reichweite von Kindern oder ungeeigneten Personen lassen.

• Den Netzstecker nicht am Netzkabel aus der Steckdose ziehen.

• Sicherstellen, dass das Elektrokabel nicht mit warmen oder schneidenden Oberflächen in Berührung kommt.

• Das Gerät nicht bei beschädigtem Kabel benutzen.

• Das eventuell beschädigte Speisekabel darf nur vom Hersteller oder seiner Kundendienststelle, d.h. nur von einer ähnlich qualifizierten Person ausgewechselt werden, um jede Gefahr vorzubeugen.

• Das Gerät immer mit dem Leistungsregler auf Minimum einschalten.

• Netzkabel nach jedem Gebrauch aus der Steckdose ziehen.

• Falls dieses Gerät entsorgt werden soll, ist sein Speisekabel abzuschneiden, so dass es nicht mehr funktionsfähig ist. Darüber hinaus sind all die Geräteteile unschädlich zu machen, die vor allem für Kinder, die das Gerät als Spielzeug verwenden könnten, eine Gefahr darstellen.

•Verpackungsteile nicht in Reichweite von Kindern lassen. Sie stellen eine potentielle Gefahr dar!

Page 22

VORLIEGENDE GEBRAUCHSANLEITUNG AUFBEWAHREN

GERÄTEBESCHREIBUNG (ABB.1)

1 Handgriff 2 Saugkraftkontrolle 3 Flexible Düse 4Verlängerungsrohr 5 Befestigungsring Verlängerungsrohr 6 Kontrollleuchte Staubbeutel voll 7Tragegriff 8 Einschalttaste On/Off 9Taste Kabelautomatik 10 Wählschalter Hartfußboden/Teppiche 11 Bodenbürste 12 Druckknopf Staubbeutelfach 13 Staubbeutelfach 14 Fugendüse 15 Staubbeutel aus Papier

ZUSAMMENBAU DES STAUBSAUGERS

Düse in ihren Sitz schieben, bis sie einrastet (ABB. 2). Zur Freigabe der Düse sind die seitlichen Knöpfe zu drücken und die Düse aus ihrem Sitz zu ziehen (ABB. 3). ACHTUNG: Vor dem Anbringen oder Abmontieren der Zubehörteile stets sicherstellen, dass der Netzstecker des Staubsaugers aus der Steckdose gezogen wurde.

ZUBEHÖR Verlängerungsrohr

Verlängerungsrohr auf den Griff schieben und das gewünschte Zubehörteil einsetzen. Das Rohr kann anschließend durch Drehung des Befestigungsringes (ABB. 4a) wie gewünscht verlängert werden (ABB. 4). Ring erneut andrücken, um das Rohr festzuklemmen.

Bodenbürste (11)

Diese Bürste dient der Reinigung großer Flächen und erreicht mühelos alle Ecken.

- Die Bürste reinigt kleine und große Teppiche, ohne hierfür die Bürste einsetzen zu müssen. Hierzu den mit dem Teppichzeichen versehenen Schalthebel betätigen, um die Bürste anzuheben.

- Glatte Fußböden aus PVC, Holz oder Fliesen bleiben länger schön, wenn sie mit der Bürste gereinigt werden. Hierzu den mit dem Zeichen für Glattböden versehenen Schalthebel betätigen, damit die Bürste nach außen tritt.

Page 23

Fugendüse (14)

Dieses Zubehörteil kann anstelle der Bodenbürste verwendet werden. Es direkt an den Griff oder an das Verlängerungsrohr befestigen, um schwer erreichbare Stellen zu reinigen.

GERÄTEGEBRAUCH ACHTUNG: Vor dem Gerätegebrauch sind große oder spitze Gegenstände vom Boden aufzuheben, um

eine Beschädigung des Staubsaugers zu vermeiden.

Vor dem Gebrauch dieses Geräts ist das Netzkabel in der benötigten Länge herauszuziehen und der Netzstecker anzuschließen. Die rote Markierung auf dem Netzkabel zeigt die Maximallänge an, die nicht überschritten werden darf. Das Gerät durch Drücken des Schalters On/Off auf dem Staubsauger einschalten (ABB. 5). Beim Gebrauch den Staubsauger immer hinter sich ziehen. WICHTIG: In einigen Fällen könnte bei der Einschaltung ein Pfeifton zu hören sein. Dies ist kein Defekt und verschwindet mit der Zeit.

Regelung der Ansaugleistung

Die Ansaugkraft ist über den Schieberegler einstellbar (ABB. 6). Benutzen Sie für empfindliche Werkstoffe eine minimale Saugkraft. Eine mittlere Saugkraft eignet sich für Matratzen, Möbel mit Dekorationsstoffen und Teppiche. Für Fußböden aus Fliesen, Holz oder anderen soliden Werkstoffen ist die maximale Saugkraft einsetzbar.

Saugkraftkontrolle

Die Saugkontrolle befindet sich im Griff und wird zur Einstellung der Saugkraft gewählt (ABB. 7). Auf diese Weise kann die Saugkraft je nach Bedarf verringert oder erhöht werden. Eine maximale Saugkraft sollte für gewöhnliche Staubsaugervorgänge eingesetzt werden, während eine reduzierte Einstellung sich eher für Stoffe und Tapeten eignet.

Nach dem Gerätegebrauch

Staubsauger ausschalten, sobald man mit der Säuberung fertig ist.

- Hierzu den Schalter On/Off betätigen (ABB.5).

- Stecker anschließend aus der Steckdose ziehen.

- Zum Aufwickeln des Kabels im Staubsauger ist der Fußschalter der Kabelautomatik am Gerät eine Weile gedrückt zu halten. (ABB. 8). Das Kabel wickelt sich im Behälter sofort auf.

ACHTUNG: FBei der Betätigung des Kabelautomatikschalters Acht geben, vor allem wenn sich Kinder oder Haustiere in der Nähe aufhalten: Das Kabel könnte „um sich peitschen“. Sicherstellen, dass vor der Kabelaufwicklung der Stecker abgetrennt wurde.

REINIGUNG UND WARTUNG ACHTUNG: Vor Reinigungs- und Wartungsarbeiten ist das Gerät auszuschalten und der Netzstecker aus

der Steckdose zu ziehen.

Page 24

Auswechslung des Staubbeutels

Den Staubbeutel auswechseln, sobald die Kontrollleuchte rot wird.

- Das Beutelfach anheben, indem der Druckknopf nach innen geschoben wird (ABB. 9)

- Den Behälter entfernen (ABB. 10).

- Beutel vorsichtig herausnehmen (nicht zerreißen), Hartpappenteil aus den betreffenden Führungen schieben und in den Abfalleimer werfen.

- Einen neuen Beutel einsetzen: Den Beutel mit dem Hartpappenteil in die Führungen schieben und Behälter wieder einsetzen.

- Staubfachdeckel schließen.

Reinigung/Auswechslung des Vormotorfilters

Der Vormotorfilter ist in regelmäßigen Abständen zu reinigen und alle 6-9 Monate – je nach Gebrauch auszuwechseln.

- Beutel herausziehen (ABB. 10).

- Filterfach herausziehen (ABB. 11).

- Filter abnehmen, herausziehen und zur Säuberung kräftig schütteln. Falls er sehr schmutzig ist: mit lauwarmem Seifenwasser waschen, gut ausspülen und lufttrocknen lassen. NICHT künstlich trocknen. Wenden Sie sich für die Filterauswechslung an einen Kundendienst.

- Filterfach wieder in den Sitz schieben und erneut einsetzen. Sicherstellen, dass die raue Filterfläche im eingesetzten Fach sichtbar ist.

- Schließlich den Staubbeutel einsetzen und vor dem Gebrauch sicherstellen, dass das Filterfach sich an seinem Platz befindet.

Reinigung/Auswechslung des Abluftfilters

Der Abluftfilter ist in regelmäßigen Abständen zu reinigen und alle 6-9 Monate – je nach Gebrauch - auszuwechseln.

- Abluftfilterdeckel abnehmen (ABB. 12).

- Filter hochheben, herausziehen (ABB. 13) und zur Säuberung kräftig schütteln. Falls er sehr schmutzig ist: mit lauwarmem Seifenwasser waschen und lufttrocknen lassen. NICHT künstlich trocknen. Wenden Sie sich für die Filterauswechslung an einen Kundendienst.

- Filter wieder in den Sitz schieben und erneut einsetzen. Nach der erneuten Einsetzung des Filterhalters sicherstellen, dass die raue Filterfläche sichtbar ist. Vor dem Gebrauch sicherstellen, dass der Filterhalter sich an seinem Platz befindet.

FEHLERSUCHE Thermoblock

Der Staubsauger ist mit einer Thermoblockvorrichtung ausgestattet, die das Gerät vor einer Überhitzung des Motors schützt. Falls der Staubsauger plötzlich seinen Betrieb unterbricht, ist wie folgt vorzugehen:

- Staubsauger ausschalten und Stecker aus der Steckdose ziehen.

- Nach der Ursache der Überhitzung suchen (Saugrohr verstopft, Filter schmutzig, usw.)

- Rohr reinigen, Staubbeutel leeren und Filter bei Bedarf säubern.

- Etwa 30-40 Minuten warten, bis sich der Motor abkühlt.

Page 25

- Nach 30-40 Minuten den Stecker wieder anschließen und den Staubsauger einschalten. Nun müsste der Staubsauger funktionieren.

- Falls dies jedoch nicht der Fall ist, sind weitere 20 Minuten zu warten und dann erneut ein Versuch zu machen.

- Wenden Sie sich an eine Kundendienststelle, falls auch dies nichts nützen sollte.

Page 26

24D25

Page 27

ADVERTENCIAS IMPORTANTES

LEER ESTAS INSTRUCCIONES ANTES DE USAR EL APARATO:

Durante el empleo es necesario seguir algunas precauciones elementales:

• Asegurarse siempre que la tensión de la red eléctrica sea igual a aquella indicada en la etiqueta de los datos técnicos y que la instalación sea compatible con la potencia del aparato.

• Este producto ha sido fabricado según las normas relativas a los aparatos electrodomésticos y conforme a la directiva relativa a la Compatibilidad Electromagnética.

• Este aparato se tiene que destinar sólo para el empleo para el cual ha sido expresamente fabricado, es decir, para la aspiración del polvo de las superficies domésticas. Cualquier otro uso se considera impropio y por lo tanto peligroso. El fabricante no se hace responsable de eventuales daños causados por un uso impropio, erróneo y descuidado.

• No aspirar cenizas calientes, trozos grandes de cristal, objetos puntiagudos o o cortantes y líquidos

• Para evitar sobrecalentamientos peligrosos se aconseja sacar completamente el cable de alimentación y desconectar el enchufe de la red de alimentación eléctrica cuando no se utilice el aparato.

• Conectar el aparato exclusivamente a una toma de corriente eléctrica alternada.

• El aparato no se tiene que usar sin el saco, sin filtro motor, o si el saco o el filtro están rotos o dañados.

• Nunca aspirar sobre superficies mojadas .

• Nunca aspirar líquidos.

• NUNCA SUMERGIR EL APARATO EN EL AGUA U OTROS LÍQUIDOS.

• Nunca tocar el aparato con las manos o los pies mojados o húmedos.

• Nunca usar el aparato con los pies descalzos.

• Nunca dejar el aparatoexpuesto a agentes atmosféricos(lluvia, sol, etc.).

• Nunca dejar el aparato cercano a fuentes de calor (es. termosifone).

• Desconectar siempre el enchufe cuando se limpie el aparato o para el cambio de los filtros.

•Tener el aparato fuera del alcance de los niños o de personas no capaces.

• No estirar nunca del cable para desconectarlo de la toma de corriente eléctrica.

• Asegurarse de que el cable no esté en contacto con superficies calientes o cortantes.

• No utilizar el aparato si el cable estuviera dañado.

• Si el cable de alimentación estuviera dañado tiene que ser sustituido por el Fabricante o por el Servicio de Asistencia Técnica o en cualquier caso por una persona con cualifica parecida, para poder prevenir cualquier riesgo.

• Encender siempre el aparato con el regulador de potencia en la posición de mínimo.

• Desenchufar de la toma de corriente después de cada empleo.

• Si decidiera deshacerse de este aparato, aconsejamos inhabilitarlo cortando el cable de alimentación. Además se aconseja modificar aquellas partes del aparato que pudieran representar un peligro, especialmente para los niños que podrían utilizar el aparato para sus juegos.

• Los elementos del embalaje no se tienen que dejar al alcance de los niños ya que representan potenciales fuentes de peligro.

Page 28

CONSERVAR ESTAS INSTRUCCIONES

DESCRIPCIÓN DEL APARATO (FIG.1)

1 Mango 2 Control de aspiración 3 Aspiradora flexible 4 tubo extensible 5 Anillo de fijación tubo extensible 6 Piloto saco lleno 7 Asa para el transporte 8 Botón encendido On/Off 9 Botón para recoger el cable 10 Selector pavimentos duros/alfombras 11 Cepillo pavimentos 12 Palanca para liberar el compartimento del saquito del polvo 13 Compartimento saco del polvo 14 Aspiradora rincones 15 Saquitos de papel para el polvo

MONTAJE DE LA ASPIRADORA

Empujar el conector aspiradora en el lugar adecuado hasta que se bloquee(FIG. 2). Para liberar el conector aspirador presionar los botones a los lados y extraer el conector de su lugar (FIG. 3). ATENCIÓN: Antes de montar o desmontar los accesorios controlar que el enchufe no esté conectado a la red eléctrica.

ACCESORIOS Tubo extensible

Colocar el tubo extensible en el mango y seguidamente poner el accesorio que se desee. Un vez puesto el accessorio es posible alargar el tubo extensible girando el anillo de fijación (FIG. 4a) y alargándolo a la medida deseada (FIG. 4). Apretar de nuevo el anillo para fijar la posición.

Cepillo para pavimentos (11)

Es adecuado para limpiar grandes zonas y le permitirá alcanzar fácilmente cualquier rincón.

- Limpia las alfombras pequeñas y grandes sin utilizar el cepillo. Para ello presionar la palanca interruptor indicada con el símbolo de la alfombra y el cepillo se elevará.

- Los pavimentos lisos, como el PVC, el parqué o las baldosas se limpian y se conservan mejor si utilizamos el cepillo. Para ello presionar la palanca interruptor indicada con el símbolo pavimentos lisos

y el cepillo saldrá fuera.

Page 29

Aspiradora rincones (14)

Este accessorio se puede utilizar en lugar del cepillo para pavimentos. Acoplarlo directamente al mango para usarlo directamente, o bien usar el tubo extensible para limpiar las zonas difíciles de alcanzar.

EMPLEO DEL APARATO ATENCIÓN: Antes de usar la aspiradora, quitar los objetos grandes o puntiagudos del suelo, para evitar

posibles daños a la aspiradora.

Antes de utilizar este aparato sacar suficientemente el cable eléctrico y conectar el enchufe. La señal roja en el cable indica la longitud máxima que no debe ser superada. Para encender el aparato apretar el interruptor On/Off sobre la aspiradora (FIG. 5). Durante el empleo arrastrar la aspiradora como si fuera un carrito. IMPORTANTE: En algún caso podría oirse, cuando se enciende, una especie de "silbido." Esto no es un defecto, el ruido desaparecerá con el tiempo.

Cómo regular la potencia de aspiración

Es posible regular la fuerza de aspiración deseada utilizando el cursor corredizo (FIG. 6). Aconsejamos utilizar una fuerza mínima para los materiales delicados. Seleccionar una fuerza media para colchones, muebles tapizados y alfombras. Seleccionar una fuerza máxima para suelos de baldosas, madera u otro material robusto.

Control aspiración

El control de la aspiración se encuentra sobre el mango y se utiliza para regular la fuerza de aspiración (FIG.

7). Así podrá reducir o aumentar la fuerza de aspiración según las necesidades. Una fuerza máxima de aspiración será mejor para las operaciones normales de la aspiradora, mientras que una fuerza reducida podría ser más apropiada para los tejidos y los tapizados.

Después de haber usado la aspiradora

Apagar el aparato cuando hayamos acabado de limpiar.

- Para ello apretar el interruptor On/Off (FIG.5).

- Después desconectar el enchufe de la corriente.

- Para recoger el cable dentro de la aspiradora mantener apretado el pedal de recogida sobre el aparato (FIG. 8). El cable se autorrecogerá inmediatamente dentro del contenedor.

ATENCIÓN: Tener mucho cuidado cuando se use el interruptor de rebobinado del cable, en particular si cerca hay niños o animales domésticos porque rebobinando el cable se podría producir un "latigazo." Asegurarse que el enchufe esté desconectado de la corriente antes de rebobinar el cable.

LIMPIEZA Y MANTENIMIENTO ATENCIÓN: Antes de efectuar cualquiera operación de limpieza y manutención, apagar el aparato y desco-

nectar el enchufe de la corriente.

Page 30

Sustitución del saquito para el polvo

Cuando el piloto se pone rojo la bolsita hay que cambiarla.

- tirar hacia arriba el compartimento bolsita empujando hacia el interior la palanquita adecuada (FIG. 9)

- Quitar el contenedor (FIG. 10).

- Extraer la bolsita prestando atención a no arrancarla, deslizar la parte de cartón rígido por las guías y tirarlo a la basura.

- Poner una nueva bolsita deslizándola con la parte de cartón rígido por las guías; volver a poner el contenedor en el alojamiento interior.

- Cerrar la tapa del compartimento polvo.

Limpieza/Sustitución del filtro pre-motor

El filtro pre-motor se tendría que limpiar regularmente y reemplazarlo entre los 6 y 9 meses según el empleo.

- Quitar la bolsita (FIG.10).

- Sacar el compartimento del filtro (FIG. 11).

- Quitar el filtro, sacarlo fuera y sacudirlo con fuerza para limpiarlo. Si está muy sucio lavarlo con agua tibia y jabón, aclararlo bien y dejarlo secar de forma natural. No lo seque artificialmente. Para las sustituciones filtros contactar un Centro Asistencia.

-Volver a poner el compartimento filtro en su lugar e instalarlo de nuevo. Cuando se coloca en su sitio el compartimento asegurarse que la superficie áspera del filtro sea visible.

- Para acabar, volver a poner la bolsita para el polvo y asegurarse que el compartimento filtro esté bien puesto antes del empleo.

Limpieza/Sustitución del filtro de salida

El filtro de salida se tendría que limpiar regularmente y reemplazarlo entre los 6 y 9 meses según el empleo.

- Quitar la tapa del filtro de descarga (FIG. 12).

- Sacar el filtro tirándolo hacia arriba (FIG. 13) y agitarlo con fuerza para limpiarlo. Si está muy sucio lavarlo con agua tibia y jabón y dejarlo secar de forma natural. No lo seque artificialmente. Para las sustituciones filtros contactar un Centro Asistencia.

- Volver a poner el filtro en su lugar e instalarlo de nuevo. Cuando se vuelve a poner en su sitio el portafiltro asegurarse que la superficie áspera del filtro sea visible. Asegurarse que el portafiltro esté bien puesto antes del empleo.

LOCALIZACIÓN AVERÍAS Bloqueo térmico

La aspiradora está dotada con un dispositivo de bloqueo térmico que la protege en el caso que el motor se sobrecaliente. Si la aspiradora se para de repente seguir este procedimiento:

- Apagar la aspiradora y desconectar el enchufe de la corriente.

- Buscar el origen del sobrecalentamiento (tubo de aspiración atascado, filtro sucio, etc..)

- Limpiar el tubo, vaciar la bolsita del polvo y limpiar los filtros si fuera necesario.

- Esperar por unos 30-40 minutos para que el motor se enfríe.

- Después de 30-40 minutos conectar el enchufe a la corriente y encender la aspiradora.

Page 31

La aspiradora ahora debería funcionar.

- Si todavía no funciona esperar otros 20 minutos y probar de nuevo.

- Si no funciona tampoco ahora contactar un Centro Asistencia.

Page 32

30E31

Page 33

ADVERTÊNCIAS IMPORTANTES

LEIA ESTAS INSTRUÇÕES ANTES DE UTILIZAR O APARELHO:

Durante a utilização deste aparelho, é necessário ter alguns cuidados elementares:

• Certifique-se sempre de que a tensão da rede eléctrica é igual à indicada na etiqueta dos dados técnicos e que a instalação é compatível com a potência do aparelho.

• Este produto foi construído segundo as normas relativas aos aparelhos electrodomésticos e está em conformidade com a directiva relativa à Compatibilidade Electromagnética.

• Este aparelho só deve ser destinado ao uso para o qual foi expressamente concebido, isto é, para a aspiração de pó das superfícies domésticas. Qualquer outro uso será considerado impróprio e portanto perigoso. O fabricante não pode ser considerado responsável por eventuais danos derivados de usos impróprios, erróneos e irracionais.

• Não aspire líquidos, cinzas quentes, pedaços grandes de vidro, objectos pontiagudos ou cortantes.

• Para evitar sobreaquecimentos perigosos, recomenda-se desenrolar todo o cabo de alimentação e retirar a ficha da tomada quando o aparelho não for utilizado.

• Só ligue o aparelho a uma tomada de corrente eléctrica alternada.

•O aparelho não deve ser utilizado sem saco, sem filtro do motor ou com o saco ou o filtro danificados.

• Nunca aspire superfícies molhadas.

• Nunca aspire líquidos.

• NUNCA MERGULHE O APARELHO EM ÁGUA OU OUTROS LÍQUIDOS.

• Não toque no aparelho com as mãos ou os pés molhados ou húmidos.

• Não utilize o aparelho descalço.

• Não deixe o aparelho exposto aos agentes atmosféricos (chuva, sol, etc.).

• Mantenha o aparelho afastado de fontes de calor (ex. radiadores).

• Desligue sempre a ficha da tomada quando limpar o aparelho ou trocar o filtro.

• Mantenha o aparelho afastado do alcance de crianças ou pessoas incapazes.

• Nunca puxe o cabo para soltá-lo da tomada de corrente eléctrica.

• Assegure-se de que o cabo não está em contacto com superfícies quentes ou cortantes.

• Não utilize o aparelho com o cabo danificado.

• Se o cabo de alimentação estiver danificado, deverá ser substituído pelo Fabricante ou pelo seu Serviço de Assistência Técnica ou por um técnico qualificado de modo a prevenir qualquer risco.

• Ligue sempre o aparelho com o regulador de potência na posição de mínimo.

• Após a utilização do aparelho, retire o cabo de alimentação da tomada de corrente.

• Quando julgar que chegou a altura de desactivar o aparelho, antes de eliminá-lo ou levá-lo para um centro de recolha, corte o cabo de alimentação. Torne inofensivas todas as partes do aparelho que poderiam ser fonte de perigo, especialmente para as crianças que poderiam utilizar o aparelho para brincar.

• Os elementos da embalagem não devem ser deixados ao alcance das crianças pois são fontes potenciais de perigo.

Page 34

GUARDE ESTAS INSTRUÇÕES

DESCRIÇÃO DO APARELHO (FIG.1)

1 Pega 2 Regulação da força de aspiração 3 Mangueira de aspiração 4Tubo prolongador 5 Anel de fixação do tubo prolongador 6 Indicador de saco cheio 7 Pega de transporte 8 Interruptor liga-desliga (On/Off) 9 Botão de recolha automática do cabo 10 Selector piso/alcatifa 11 Bocal de piso 12 Trava de fecho/abertura do compartimento do saco de pó 13 Compartimento do saco de pó 14 Bocal de fendas 15 Sacos de pó

MONTAGEM DO ASPIRADOR

Encaixe a mangueira de aspiração na boca de entrada do ar (FIG. 2). Para desencaixá-la, prima os botões laterais no bocal da mangueira (FIG. 3). ATENÇÃO: Antes de montar ou desmontar os acessórios, assegure-se sempre de ter desligado a ficha da tomada.

ACESSÓRIOS Tubo prolongador

Insira o tubo prolongador na zona da pega e depois coloque o acessório desejado. Depois de ter colocado o acessório, é possível estender o tubo prolongador rodando o anel de fixação (FIG. 4a) e alongando o tubo até ao comprimento desejado (FIG. 4). Aperte de novo o anel para firmá-lo na sua posição.

Bocal de piso com duas posições – piso/alcatifa (11)

Ideal para aspirar amplas superfícies e alcançar facilmente qualquer canto.

- Aspira tapetes pequenos e grandes sem a utilização da escova. Para isto, carregue no botão de selecção piso/alcatifa seleccionado a função alcatifa e a escova será recolhida.

- Os pisos lisos e duros, como PVC, parquet ou tijoleiras limpam-se e mantêm-se melhor utilizando a escova. Para isto, carregue no botão de selecção piso/alcatifa seleccionado a função piso e a escova sairá para fora.

Page 35

Bocal de fendas (14)

Este acessório pode ser utilizado no lugar do bocal de piso. Para isto, engate-o directamente na zona da pega. Ou então pode ser usado encaixando-o no tubo prolongador para ter acesso a zonas mais difíceis.

UTILIZAÇÃO DO ASPIRADOR ATENÇÃO: Antes de utilizar o aspirador, remova eventuais objectos grandes ou pontiagudos da zona a

aspirar de maneira a evitar danificar o aspirador.

Antes de utilizar este aparelho, puxe um comprimento suficiente de cabo eléctrico e insira a ficha na tomada. O sinal vermelho presente no cabo indica o comprimento máximo do cabo que não deve ser superado. Para ligar o aspirador, carregue no interruptor On/Off (FIG. 5). Durante a utilização arraste sempre o aspirador atrás de si como se fosse um carrinho. IMPORTANTE: Pode acontecer que ao ligar o aspirador se produza uma espécie de “assobio”. Isto não é um defeito e o ruído desaparecerá com o tempo.

Como regular a força de aspiração

É possível regular a força de aspiração pelo botão de regulação deslizante (FIG. 6). Recomendamos que utilize una força mínima para superfícies delicadas, uma força média para estofos e alcatifas e uma força máxima para pisos, tijoleiras, madeira ou outro material duro.

Regulação da força de aspiração

O botão que regula a força de aspiração encontra-se na zona da pega (FIG. 7). É possível reduzir ou aumentar a força de aspiração de acordo com a necessidade. Para operações normais do aspirador, utilize a força máxima. Para aspirar estofos e cortinados reduza a força de aspiração.

Depois de utilizar o aspirador

Desligue o aparelho ao terminar a limpeza.

- Carregue no interruptor On/Off (FIG.5).

- Retire a ficha da tomada.

- Carregue no pedal de recolha automática do cabo (FIG. 8). ATENÇÃO: Cuidado antes de carregar no pedal de recolha automática do cabo, principalmente se houver crianças ou animais domésticos por perto, porque o cabo ao ser recolhido pode ter o efeito de uma “chicoteada”. Antes de carregar no pedal de recolha do cabo, verifique se a ficha foi desligada da tomada.

LIMPEZA E MANUTENÇÃO ATENÇÃO: Antes de efectuar qualquer operação de limpeza e manutenção, desligue o aparelho e retire a

ficha de alimentação da tomada de corrente.

Page 36

Substituição do saco de pó

Quando o indicador de saco cheio ficar vermelho, é necessário substituir o saco.

- abra a tampa do compartimento do saco de pó, carregando na trava de abertura (FIG. 9)

- Retire o contentor (FIG. 10).

- Retire o saco de pó com cuidado para não rasgá-lo; puxe o fecho pelas guias e deite o saco fora.

- Coloque o saco novo inserindo o fecho pelas guias, reponha o contentor.

- Feche bem a tampa do compartimento do saco de pó.

Limpeza/Substituição do filtro pré-motor

O filtro pré-motor deveria ser limpo regularmente e substituído após 6 ou 9 meses, conforme o uso.

- Retire o saco (FIG.10).

- Retire o compartimento do filtro (FIG. 11).

- Remova o filtro e sacuda bem até ficar limpo. Se estiver muito sujo, lave com água morna e sabão, enxágue bem e deixe secar naturalmente. NÃO use secador ou outro meio artificial. Para substituir o filtro, chame um Centro de Assistência.

- Reponha o compartimento do filtro, verificando se o lado áspero do filtro é visível.

- Por fim, recoloque o saco de pó e verifique se o compartimento do filtro está bem fechado antes de ligar o aspirador.

Limpeza/Substituição do filtro de saída

O filtro de saída deveria ser limpo regularmente e substituído a cada 6, 9 meses, consoante o uso.

- Retire a tampa do filtro de descarga (FIG. 12).

- Retire o filtro (FIG. 13) e sacuda bem até ficar limpo. Se o filtro estiver muito sujo, lave com água morna e sabão e deixe secar naturalmente. NÃO use secador ou outro meio artificial. Para substituir o filtro, chame um Centro de Assistência.

- Remonte o filtro verificando se o lado áspero é visível. Verifique se o portafiltro está bem encaixado antes de ligar o aspirador.

IDENTIFICAÇÃO DE AVARIAS Bloqueio térmico

O aspirador está equipado com um dispositivo de bloqueio térmico para protegê-lo no caso de um sobreaquecimento do motor. Se o aspirador parar de repente sozinho, siga estas operações:

- Desligue o aspirador e retire a ficha da tomada.

- Procure saber a causa do sobreaquecimento (tubo de aspiração obstruído, filtro sujo, etc..)

- Limpe o tubo, esvazie o saco de pó e limpe os filtros se necessário.

- Espere cerca de 30-40 minutos até o motor arrefecer.

- Depois de 30-40 minutos, insira a ficha na tomada e ligue o aspirador.

O aspirador deveria funcionar.

- Se não funcionar, espere mais 20 minutos e tente novamente.

- Se ainda não funcionar, chame um Centro de Assistência.

Page 37

BELANGRIJKE AANWIJZINGEN

LEES DEZE AANWIJZINGEN VOORDAT HET APPARAAT WORDT GEBRUIKT:

Tijdens het gebruik moeten de volgende voorzorgsmaatregelen worden opgevolgd:

• Controleer altijd of de elektrische netspanning overeenkomt aan de spanning op het label met de technische gegevens en dat de inrichting overeenkomt met het vermogen van het apparaat.

• Het product is gebouwd volgens de normen op huishoudelijke apparaten en komt overeen met de richtlijn voor de Elektromagnetische compatibiliteit.

• Dit apparaat is alleen bestemd voor het gebruik waarvoor het is ontworpen en dus voor het opzuigen van stof op huishoudelijke oppervlaktes. Ieder ander gebruik is ongeoorloofd en dus gevaarlijk. De constructeur is niet verantwoordelijk voor eventuele schade die wordt veroorzaakt door ongeoorloofd, fout en ondoordacht gebruik van het apparaat.

• Geen warme as, grote stukken glas, puntige of scherpe voorwerpen en vocht opzuigen.

• Om gevaarlijke oververhitting te voorkomen wordt het aanbevolen om de voedingskabel helemaal uit te rollen en de stekker uit het stopcontact te trekken wanneer het apparaat niet gebruikt wordt.

•Verbindt het apparaat alleen aan een stopcontact met wisselstroom.

• Het apparaat mag nooit gebruikt worden zonder stofzak, zonder motorfilter of wanneer de stofzak of het motorfilter kapot of beschadigd zijn.

• Nooit op vochtige oppervlaktes zuigen.

• Nooit vloeistoffen opzuigen.

• HET APPARAAT NOOIT ONDERDOMPELEN IN WATER OF ANDERE VLOEISTOFFEN.

• Het apparaat nooit aanraken met natte of vochtige handen of voeten.

• Het apparaat nooit gebruiken met blote voeten.

• Het apparaat nooit blootstellen aan weersomstandigheden (regen, zon, enz.).

• Het apparaat nooit in de buurt van warmtebronnen zetten (bv. verwarmingen).

• Altijd de stekker uit het stopcontact halen voor het reinigen van het apparaat en het verwisselen van de filters.

• Het apparaat buiten bereik houden van kinderen en onbevoegden.

• Nooit aan de voedingskabel trekken om de stekker uit het stopcontact te trekken.

• Pas op dat de voedingskabel niet in contact komt met warme of scherpe oppervlaktes.

• Het apparaat nooit gebruiken wanneer de voedingskabel beschadigd is.

•Wanneer de voedingskabel beschadigd is moet ze worden vervangen door de constructeur of door zijn Technische Assistentieservice of door een persoon die over dezelfde kwalificaties beschikt, zodat ieder risico wordt voorkomen.

• Het apparaat altijd aanzetten met de vermogensregelaar in de minimum stand.

• Na gebruik altijd de stekker uit het stopcontact trekken.

• Wanneer het apparaat weggegooid wordt, moet het onbruikbaar gemaakt worden door de elektriciteitskabel eraf te knippen. Bovendien moeten de gevaarlijke onderdelen van het apparaat onschadelijk gemaakt worden, speciaal voor kinderen die het apparaat kunnen gaan gebruiken als speelgoed.

• De verpakkingselementen moeten buiten bereik van kinderen worden gehouden omdat ze een mogelijke gevarenbron kunnen zijn.

Page 38

BEWAAR DEZE INSTRUCTIES

BESCHRIJVING VAN HET APPARAAT (FIG.1)

1 Handvat 2 Stofzuigerbesturing 3 Flexibele zuigkop 4Verlengbuis 5 Bevestigingsring verlengbuis 6 Kerklikker stofzak vol 7Transporthandvat 8 Startknop On/Off 9 Knop opwinden kabel 10 Keuzeschakelaar harde vloeren/ tapijten 11 Vloerenborstel 12 Hendeltje voor het losmaken van de stofzakhouder 13 Stofzakhouder 14 Zuigkop voor smalle ruimtes 15 Papieren stofzakken

ASSEMBLAGE VAN DE STOFZUIGER

Druk de stofzuigerverbinding in de stofzuiger totdat ze wordt geblokkeerd (FIG. 2). Voor het verwijderen van de verbinding, druk op de knoppen aan de zijkant en trek de verbinding eruit (FIG. 3). ATTENTIE: Voordat de accessoires worden gemonteerd of gedemonteerd, controleer altijd of de stekker van de stofzuiger uit het stopcontact is gehaald.

ACCESSOIRES Verlengbuis

Steek de verlengbuis in het handvat en plaats vervolgens het gewenste gereedschap. Wanneer het gereedschap bevestigd is kan de buis verlengd worden door aan de bevestigingsring te draaie (FIG. 4a) en de buis tot aan de gewenste lengte uit te trekken (FIG. 4). Draai de ring vervolgens weer vast om de buis in de positie te houden.

Vloerborstel (11)

Is geschikt voor het reinigen van grote oppervlaktes en hiermee kan eenvoudig iedere hoek worden bereikt.

- Reinigt kleine en grote tapijten zonder borstel te gebruiken. Druk hiervoor op de keuzehendel (14) aangegeven met het symbool van tapijt en de borstel wordt opgeheven.

- Gladde vloeren, zoals PVC, parket of vloertegels worden beteter gereinigd en blijven beter geconserveerd door de borstel te gebruiken. Druk hiervoor op de keuzehendel (14) aangegeven met het symbool van gladde vloeren en de borstel komt naar buiten.

Page 39

Zuigkop smalle ruimtes (14)

Dit accessoire kan direct op de plaats van de vloerborstel gebruikt worden. Bevestig de kop direct aan het handvat om hem direct te gebruiken, of gebruik ook de verlengbuis voor moeilijk bereikbare plaatsen.

GEBRUIK VAN HET APPARAAT ATTENTIE: Voordat de stofzuiger wordt gebruikt moeten alle grote of scherpe voorwerpen van de vloer ver-

wijderd worden, om eventuele schade aan de stofzuiger te voorkomen.

Voordat dit apparaat wordt gebruikt moet men eerst de voedingskabel voldoende uitrollen en de stekker in het stopcontact steken. Het rode teken op het snoer geeft de maximale lengte aan die niet overschreden mag worden. Om het apparaat aan te zetten, druk op de schakelaar On/Off op de stofzuiger (FIG. 5). Sleep de stofzuiger tijdens het gebruik altijd achter u aan zoals een karretje. BELANGRIJK: In bepaalde gevallen kan een fluitend geluid worden vernomen bij het aanzetten van de stofzuiger. Dit is geen storing maar het geluid verdwijnt na verloop van tijd.

Regelen van het zuigvermogen

De zuigkracht kan naar wens gekozen worden met het schuifhendeltje (FIG. 6). Het wordt aanbevolen om de minimum zuigkracht te gebruiken voor delicate materialen. Kies een gemiddelde zuigkracht voor materassen, met stof beklede meubels en tapijten. Kies de maximale zuigkracht voor plavuizen en vloeren in hout en andere robuuste materialen.

Zuigkrachtbesturing

De zuigkrachtbesturing bevindt zich op het handvat en wordt gebruikt om de zuigkracht te regelen (FIG. 7) Op deze manier kunt u de zuigkracht verlagen en verhogen. De maximale zuigkracht is het beste te gebruiken voor normaal stofzuigen, terwijl een verminderde kracht gebruikt kan worden voor stoffen en tapijten.

Na het gebruik van de stofzuiger

Zet de stofzuiger uit wanneer men klaar is met het reinigen.

- Druk hiervoor op de schakelaar On/Off (FIG.5).

-Trek vervolgens de stekker uit het stopcontact.

- Om het snoer binnenin de stofzuiger op te rollen, houdt het pedaal voor het opwinden op het apparaat (FIG. 8). even ingedrukt. Het snoer rolt zich vanzelf op in de houder.

ATTENTIE: Heel goed oppassen bij het opwinden van het snoer, vooral wanneer er kinderen of huisdieren in de buurt zijn omdat het snoer uit kan slaan. Controleer of de stekker uit het stopcontact is gehaald voordat het snoer wordt opgewonden.

REINIGEN EN ONDERHOUD ATTENTIE: Voordat de stofzuiger wordt gereinigd of dat er onderhoudswerkzaamheden op uitgevoerd wor-

den controleer altijd of de stekker van de stofzuiger uit het stopcontact is gehaald.

Page 40

Vervangen van de stofzak

Wanneer de verklikker rood wordt moet de stofzak vervangen worden.

- Hef de stofzakhouder op door het speciale hendeltje naar binnen te drukken (FIG. 9)

-Verwijder de houder (FIG. 10).

- haal de zak eruit, pas opdat ze niet scheurt, laat het gedeelte in karton door de gleuven glijden, en gooi de zak in de afvalbak.

- Steek een nieuwe zak in de houder, laat het gedeelte in karton door de gleuven glijden, en zet de houder weer op zijn plaats.

- Sluit de deksel van de stofzakhouder.

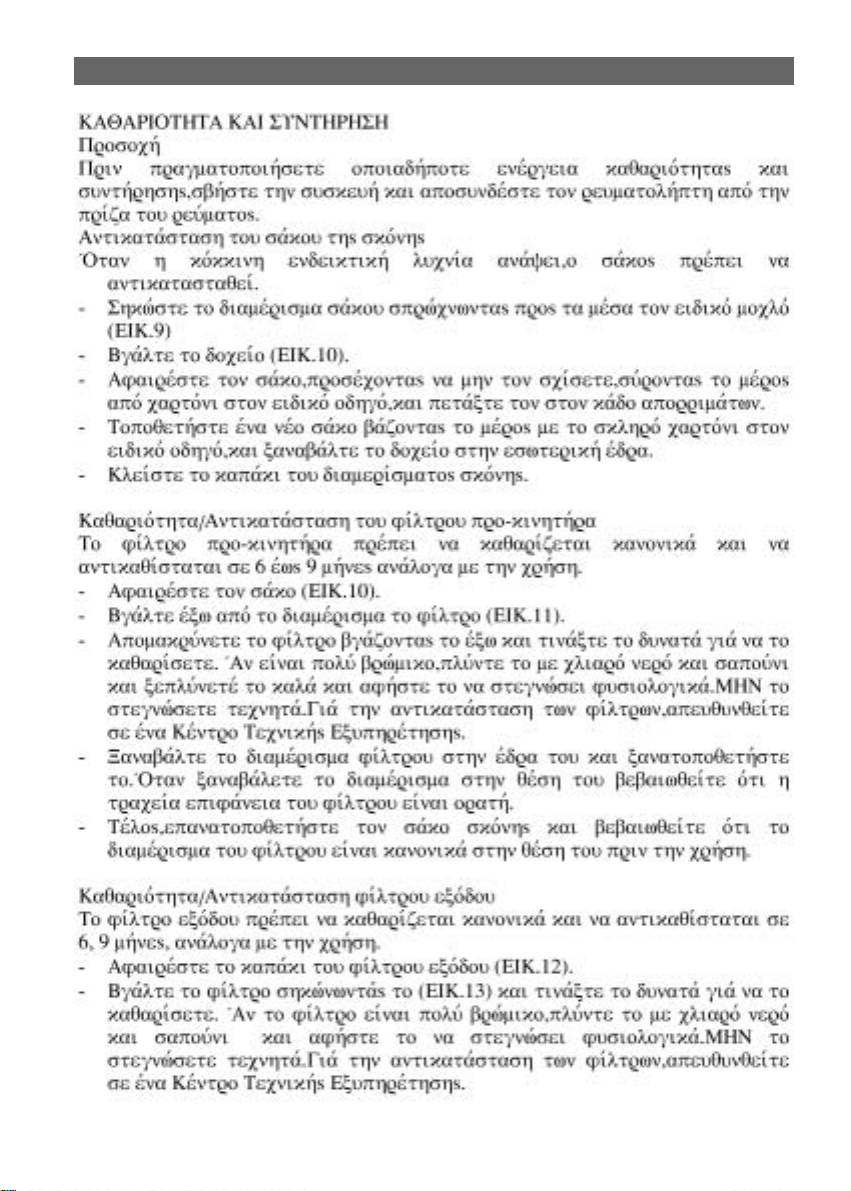

Reinigen/Vervangen van het filter voor de motor

Het filter voor de motor moet regelmatig gereinigd worden en na 6 – 9 maanden worden vervangen, naar gelang het gebruik.

-Verwijder de stofzak (FIG.10).

- Haal het filter uit de filterhouder (FIG. 11).

-Verwijder het filter, trek het naar buiten en klop het goed uit. Wanneer het filter erg vuil is, was het met lauw water en zeep en laat het op natuurlijke wijze opdrogen. NIET op onnatuurlijke wijze opdrogen. Voor het vervangen van het filter neem contact op met het Assistentiecentrum.

- Zet de filterhouder weer op zijn plaats en installeer het opnieuw. Wanneer de filterhouder weer op zijn plaats wordt gezet, pas op dat de ruwe kant zichtbaar is.

-Tenslotte, zet de stofzak weer op zijn plaats en controleer ook de positie van de filterhouder voordat de stofzuiger weer gebruikt wordt.

Reinigen/Vervangen van het filter aan de uitgang

Het filter aan de uitgang moet regelmatig gereinigd worden en na 6 – 9 maanden worden vervangen, naar gelang het gebruik.

-Verwijder de deksel van het filter aan de uitgang (FIG. 12).

- Zet de filterhouder weer op zijn plaats en installeer het opnieuw. Wanneer de filterhouder weer op zijn plaats wordt gezet, pas op dat de ruwe kant zichtbaar is. Controleer dat de filterhouder goed geplaatst is voordat de stofzuiger weer gebruikt wordt.

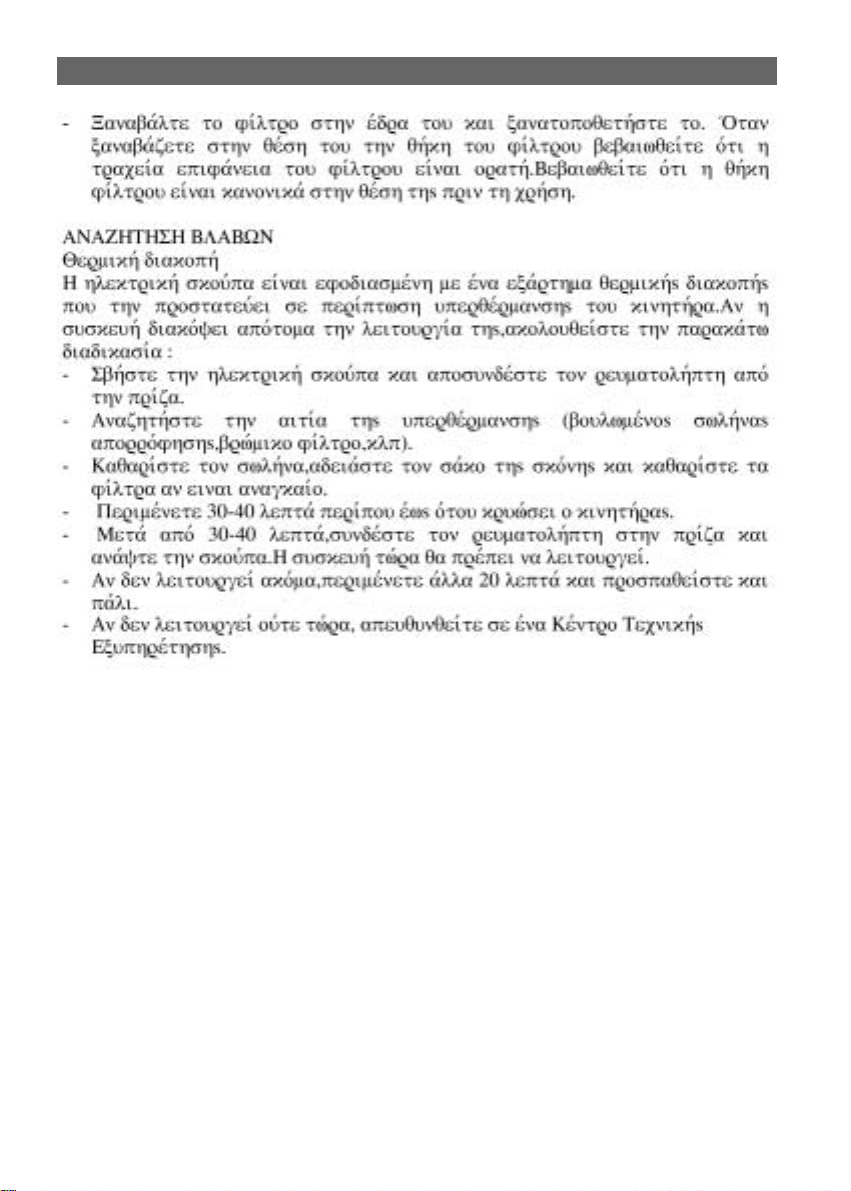

STORINGEN ZOEKEN Thermische blokkering

De stofzuiger beschikt over een thermisch blokkeringsysteem dat de stofzuiger beschermt wanneer de motor te heet wordt. Wanneer de stofzuiger vanzelf uitgaat, voer de volgende procedure uit:

- Zet de stofzuiger uit en haal de stekker uit het stopcontact.

- Zoek de oorzaak van de oververhitting (zuigbuis verstopt, filter vuil, enz..)

- reinig de buis, maak de stofzak leeg en reinig indien noodzakelijk het filter.

- wacht circa 30-40 minuten totdat de motor afgekoeld is.

Page 41
