Page 1
COD. 4025106200 REV. 1 del 27/08/2008
MOD. 1333
827070
Via San Quirico, 300
50013 Campi Bisenzio (FI)
E-Mail: [email protected]
Internet: www.ariete.net

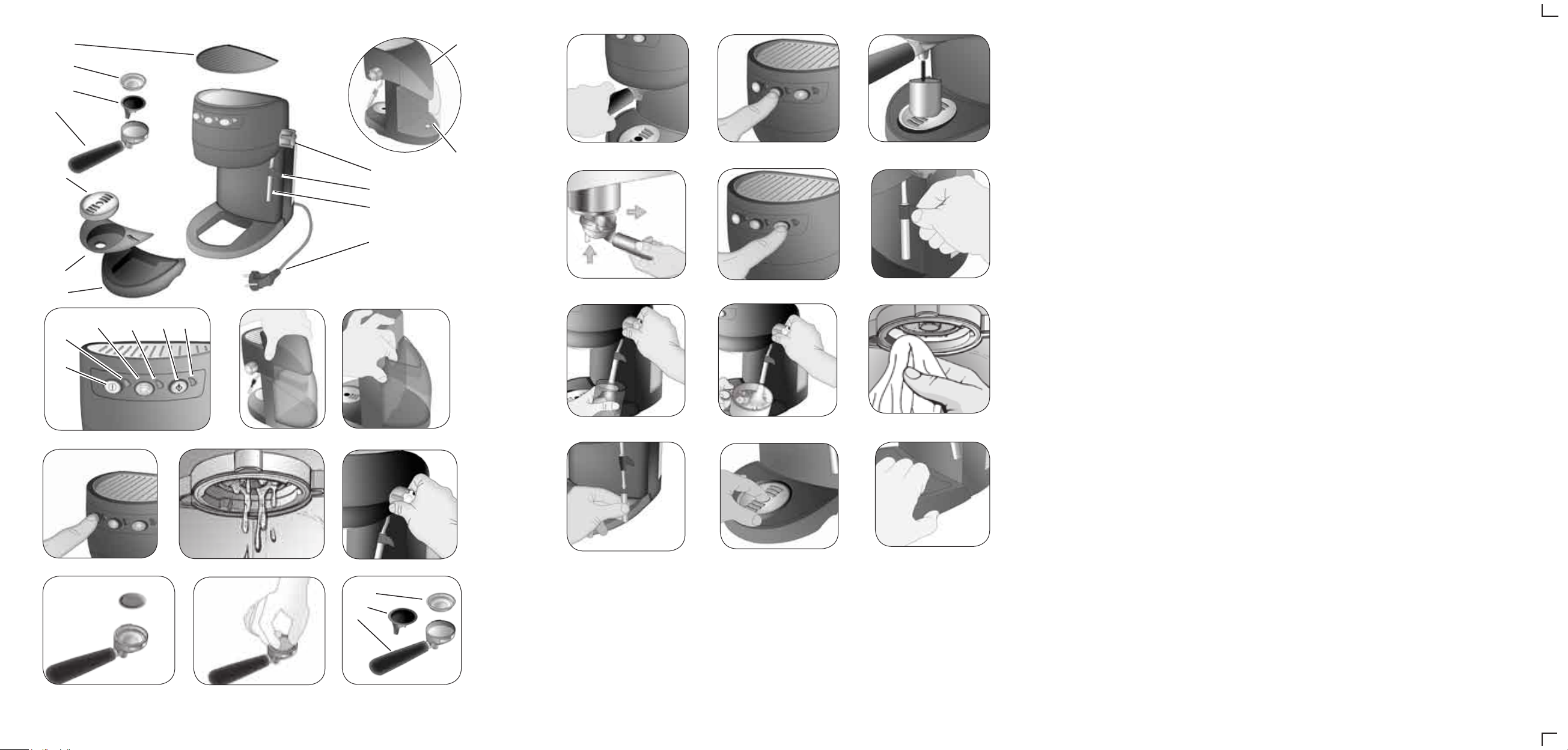

Page 2
A
H
B
C
D
I
E
J
Fig. 11
Fig. 12 Fig. 13
K
L
M
F
G
Fig. 1
Fig. 14
Fig. 15 Fig. 16
SRQP
O
N
Fig. 2
Fig. 3
Fig. 4
Fig. 17 Fig. 18 Fig. 19
Fig. 5
Fig. 8
Fig. 6
Fig. 7
B
C
D
Fig. 9 Fig. 10
Fig. 20 Fig. 21 Fig. 22
Page 3
A PROPOSITO DI QUESTO MANUALE
Anche se gli apparecchi sono stati realizzati in conformità con le speciche Normative europee vigenti e sono pertanto
protetti in tutte le parti potenzialmente pericolose, leggete con attenzione queste avvertenze e usate l’apparecchio solo per
l’uso cui è stato destinato per evitare infortuni e danni. Tenete a portata di mano questo libretto per future consultazioni.
Qualora vogliate cedere questo apparecchio ad altre persone ricordatevi di includere anche queste istruzioni.
Le informazioni riportate in questo manuale sono marcate dai seguenti simboli che indicano:
IT
Pericolo per i bambini
Pericolo dovuto a elettricità
Pericolo di danni derivanti da altre cause
Avvertenza relativa a ustioni
Attenzione - danni materiali
USO PREVISTO
Potete usare la vostra Konsuelo Plus per preparare caffè e cappuccini. Questo apparecchio è stato concepito per essere
utilizzato con le cialde Kimbo o con cialde che riportano il marchio standard E.S.E.
Questo apparecchio è stato concepito solo per un uso privato ed è quindi da considerarsi inadeguato l’uso per scopi commerciali o industriali.
Ogni altro utilizzo della macchina non è previsto dal Costruttore che si esime da qualsiasi responsabilità per danni di ogni
natura, generati da un impiego improprio della macchina stessa. L’uso improprio determina inoltre l’annullamento di ogni
forma di garanzia.
RISCHI RESIDUI
Le caratteristiche costruttive dell’apparecchio, oggetto della presente pubblicazione, non consentono di proteggere l’utilizzatore dal getto diretto di vapore o acqua calda.
Attenzione!
Pericolo di ustioni - Nell’erogazione di acqua calda e di vapore, non dirigere i getti verso terzi o verso se stessi.
Impugnare il tubo esclusivamente sulla parte in gomma.
Utilizzare solo contenitori che siano realizzati in materiale “per alimenti”.
AVVERTENZE IMPORTANTI
LEGGERE ATTENTAMENTE LE ISTRUZIONI PRIMA DELL’USO.
• L’apparecchio è destinato solo ad uso domestico, e non deve essere adibito ad uso commerciale o industriale.
• Non si assumono responsabilità per uso errato o per impieghi diversi da quelli previsti dal presente libretto.
• Si consiglia di conservare gli imballi originali, poiché l’assistenza gratuita non è prevista per i guasti causati da imballo non
adeguato del prodotto al momento della spedizione ad un Centro di Assistenza autorizzato.
• L’apparecchio è conforme alla Direttiva 2006/95/CE e alla Direttiva EMC 2004/108/CEE.
• Questo apparecchio non è adatto all’utilizzo da parte di persone (compresi i bambini) con capacità siche, sensoriali o
Pericolo per i bambini
mentali ridotte. Gli utenti che manchino di esperienza e conoscenza dell’apparecchio oppure ai quali non siano state
date istruzioni relative all’utilizzo dell’apparecchio dovranno essere soggette alla supervisione da parte di una persona
responsabile della loro sicurezza.
• E’ necessario vigilare sui bambini per assicurare che non giochino con l’apparecchio.
• Gli elementi dell’imballaggio non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.
• Allorché si decida di smaltire come riuto questo apparecchio, si raccomanda di renderlo inoperante tagliandone il cavo di
alimentazione. Si raccomanda inoltre di rendere innocue quelle parti dell’apparecchio suscettibili di costituire un pericolo,
specialmente per i bambini che potrebbero servirsi dell’apparecchio per i propri giochi.
3
Page 4
4
IT
• Prima di collegare l’apparecchio alla rete di alimentazione controllare che la tensione indicata sulla targhetta posta al di
sotto della macchina corrisponda a quella della rete locale.
• L’uso di prolunghe elettriche non autorizzate dal fabbricante dell’apparecchio può provocare danni e incidenti.
•
Prima di procedere all’operazione di riempimento del serbatoio dell’acqua, scollegare l’apparecchio dalla presa di corrente.
• Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio Assistenza Tecnica o comunque da una persona con qualica similare, in modo da prevenire ogni rischio.
• Non mettere mai le parti sotto tensione a contatto con l’acqua: può generarsi un cortocircuito!
• Togliere la spina dalla presa prima di ogni intervento di pulizia o di manutenzione.
• NON IMMERGERE L’APPARECCHIO IN ACQUA O ALTRI LIQUIDI.
• In caso di guasti, difetti o sospetto difetto dopo una caduta, staccare subito la spina dalla presa di corrente. Non mettere
mai in funzione l’apparecchio difettoso. LE RIPARAZIONI POSSONO ESSERE EFFETTUATE ESCLUSIVAMENTE DAI
CENTRI DI ASSISTENZA AUTORIZZATI. Si declina ogni responsabilità per eventuali danni provocati da interventi di
riparazione eseguiti in modo non corretto.
Pericolo dovuto a elettricità
• Non sollevare l’apparecchio afferrandolo per il serbatoio dell’acqua, ma afferrarlo per il corpo.
• Scegliere un ambiente sufcientemente illuminato, pulito e con la presa di corrente facilmente accessibile.
• Evitare di immettere nel serbatoio una quantità eccessiva di acqua.
• L’apparecchio non deve essere utilizzato se è stato fatto cadere, se vi sono segni di danni visibili o se ha perdite di acqua.
Tutte le riparazioni, compresa la sostituzione del cavo di alimentazione, devono essere eseguite solamente dal Centro
Assistenza Autorizzato o da persona con qualica similare, al ne di prevenire ogni rischio.
• Non usare l’apparecchio se il cavo di alimentazione si presenta danneggiato, con parti recanti bruciature, ecc...; la riparazione e la sostituzione del cavo di alimentazione devono essere effettuate da un Centro di Assistenza Autorizzato Ariete;
pena il decadimento della garanzia.
Avvertenza relativa a ustioni
Pericolo di danni derivanti da altre cause
• Non dirigere mai il getto di vapore o acqua calda verso parti del corpo; manipolare con precauzione il tubo vapore/acqua
calda: pericolo ustioni!
• Le parti metalliche esterne dell’apparecchio non devono essere toccate con l’apparecchio in funzione, in quanto potrebbero causare delle scottature.
Attenzione - danni materiali
• Collocare la macchina su un piano stabile dove non possa essere rovesciata.
• Non usare la macchina senza acqua, poiché in tale caso la pompa si brucerebbe.
• Non riempire mai il serbatoio dell’acqua con acqua calda o bollente.
• Non posizionare la macchina su superci molto calde o nelle vicinanze di amme libere per evitare che la carrozzeria
possa essere danneggiata.
• Il cavo non deve toccare le parti calde della macchina.
• Non utilizzare acqua gassata (addizionata di anidride carbonica).
• Usare solo cialde Kimbo o cialde che riportano il marchio standard E.S.E.
• Non introdurre mai nel portaltro elementi diversi dalle cialde. Si potrebbero causare gravi danni all’apparecchio.
• Non lasciare la macchina a temperatura ambiente inferiore a 0°C, in quanto il residuo d’acqua nella caldaia potrebbe
ghiacciare e provocare dei danni.
• Non usare l’apparecchio all’aperto.
• Non lasciare l’apparecchio esposto ad agenti atmosferici (pioggia, sole, ecc...).
• Dopo aver staccato la spina di alimentazione e dopo che le parti calde si saranno freddate, l’apparecchio dovrà essere
pulito esclusivamente con un panno non abrasivo appena inumidito aggiungendo poche gocce di detergenti neutri non
aggressivi (non usare mai solventi che danneggiano la plastica).
•
CONSERVARE SEMPRE QUESTE ISTRUZIONI
Page 5
DESCRIZIONE DELL’APPARECCHIO
A - Griglia estraibile K - Impugnatura in goma
B - Filtro per cialde L - Cappuccinatore
C - Gocciolatore M - Cavo alimentazione + spina
D - Portaltro N - Interruttore di accensione
E - Griglia appoggiatazze O - Spia accensione
F - Cassetto raccogligocce P - Interruttore erogazione caffè
G - Vasca raccogligocce Q - Spia temperatura caldaia
H - Coperchio serbatoio R - Interruttore funzione vapore
I - Serbatoio acqua S - Spia funzione vapore
J - Rubinetto erogazione vapore
Dati di identicazione
Nella targhetta posta sotto la base di appoggio della macchina sono riportati i seguenti dati d’identicazione della macchina:
• costruttore e marcatura CE • tensione elettrica di alimentazione (V) e frequenza (Hz)
• modello (Mod.) • potenza elettrica assorbita (W)
• n° di matricola (SN) • numero verde assistenza
FASI PRELIMINARI PER L’USO
Messa in funzione
Controllare che la tensione della rete domestica sia uguale a quella indicata sulla targhetta dati tecnici dell’apparecchio.
Posizionare poi la macchina su una supercie piana.
Lavare il serbatoio al primo utilizzo e riempirlo con acqua naturale fresca, avendo poi cura di inserirlo bene nella sua sede
(Fig. 4). Inserire la spina nella presa di corrente elettrica, che deve essere dotata di messa a terra.
Prima accensione
Dopo aver riempito il serbatoio con acqua naturale fresca, mettere in funzione la macchina premendo il tasto (N). Si accenderà
la spia (O), ad indicare che la macchina è accesa e che la caldaia interna inizia a riscaldarsi. All’accensione della spia (Q) la
macchina sarà pronta per fare il caffè. Premere l’interruttore di erogazione caffè (P) no a quando si vedrà uscire acqua dalla
sede del portaltro (Fig. 6).
In caso di prima accensione, o dopo un periodo di inutilizzo, si raccomanda di far fuoriuscire almeno una tazza di
acqua dal circuito idraulico della caldaia. Aprire anche il rubinetto (J) ruotandolo leggermente in senso antiorario
dopo aver disposto un recipiente sotto al cappuccinatore (L) Fig. 7.
Chiudere quindi il rubinetto (J) ruotandolo in senso orario e premere l’interruttore erogazione caffè (P) per far cessare la
fuoriuscita dell’acqua.
IT
COME FARE IL CAFFÈ
Inserire nel portaltro (D) il gocciolatore (C) e il ltro per cialde (B).
Posizionare la cialda nel ltro (Fig. 8).
Spingere la cialda con le dita verso l’interno (Fig. 9), assicurandosi che i lembi di carta aderiscano alla parete interna del
ltro. La cialda deve essere ben centrata e collocata all’interno del ltro.
Adesso è possibile inserire il portaltro nella sua sede.
Attenzione!
Serrarlo bene ruotandolo da sinistra verso destra, assicurandosi di averlo ben agganciato alla angia (Fig. 12).
Se la cialda non è bene inserita o il portaltro non è ben serrato, potrebbe fuoriuscire qualche goccia di acqua dal
portaltro stesso.
È opportuno, sia per il primo caffè che per i successivi, avviare l’erogazione del caffè solo quando la spia (Q) è
accesa.
Per avviare l’erogazione premere l’interruttore (P): inizierà la fuoriuscita del caffè dal beccuccio del portaltro. Per interromperla ripremere l’interruttore (P). La dose massima per un caffè è di 50 ml.
Attenzione!
Come nelle macchine da caffè professionali, non togliere il portaltro quando l’interruttore di erogazione caffè (O)non togliere il portaltro quando l’interruttore di erogazione caffè (O)
è inserito; pericolo di ustioni!
5
Page 6
6
IT
Attenzione!
Al termine dell’erogazione del caffè attendere una decina di secondi prima di disinserire il portaltro; per rimuovere
il portaltro ruotarlo lentamente da destra verso sinistra onde evitare spruzzi o schizzi di acqua o caffè.
Dopo aver preparato il caffè, nel togliere il portaltro, la cialda potrebbe rimanere incastrata nella parte superiore
della macchina. Per toglierla, inclinare il portaltro (Fig. 14), lasciando che la cialda ricada sullo stesso.
Quando la macchina è ferma in stand-by, la spia (Q) si spegnerà e accenderà periodicamente, mostrando l’intervento del
termostato della caldaia, che serve a mantenere ottimale la temperatura dell’acqua.
Se si dovessero vericare piccoli sbuf di vapore dalla sede di aggancio del portaltro, il fenomeno è da ritenersi
assolutamente normale.
Questa macchina è specicatamente studiata per garantire un eccellente caffè espresso utilizzando cialde Kimbo.
È consigliabile lasciar riscaldare il portaltro tenendolo inserito nella sua sede per qualche minuto prima di fare un caffè in
modo da avere anche il primo caffè ben caldo. Questo non sarà necessario per i successivi caffè.
Riempimento del serbatoio d’acqua durante l’uso
Non è necessaria alcuna operazione particolare quando si esaurisce l’acqua nel serbatoio, perché la macchina possiede
una speciale valvola di autoinnesco. Basterà, dopo aver disinserito la spina dalla presa della corrente, estrarre il serbatoio
e riempirlo nuovamente con acqua naturale fresca.
COME FARE IL CAPPUCCINO
Per preparare un cappuccino, una cioccolata calda, o riscaldare qualsiasi altra bevanda, premere l’interruttore (R) Fig. 15;
si accenderà la spia (S), ad aindicare che è stata inserita la funzione vapore. Quando la spia (Q) si accende, la macchina
è pronta per erogare il vapore.
Se si dovessero vericare piccoli sbuf di vapore dalla sede di aggancio del portaltro, il fenomeno è da ritenersi
assolutamente normale.
Attenzione
Pericolo di ustioni! il cappuccinatore in metallo può raggiungere temperature elevate. Per spostare il cappuccinatore
utilizzare la parte in gomma (Fig. 16).
A questo punto aprire il rubinetto di erogazione vapore (J) in senso antiorario, avendo l’accortezza di posizionare un bicchiere sotto il cappuccinatore (L) Fig. 17: dapprima uscirà un po’ d’acqua e subito dopo un forte getto di vapore.
Immergere a fondo il cappuccinatore nel bricco del latte (Fig. 18) e aprire nuovamente il rubinetto di erogazione (J) no ad
ottenere il risultato voluto. Durante queste operazioni si potrà notare che la spia (Q) si spegne e riaccende periodicamente,
indicando gli interventi del termostato che mantiene la giusta temperatura della caldaia per l’erogazione del vapore.
È opportuno avviare l’erogazione del vapore solo quando questa spia è accesa. Dopo ogni utilizzo erogare il vapore per alcuni secondi per liberare il foro da eventuali residui di latte.
Terminata la preparazione del cappuccino premere l’interruttore (R) per escludere la funzione vapore.
RIUTILIZZO PER CAFFÈ
Per preparare un caffè subito dopo aver fatto il cappuccino sarà necessario riportare la caldaia alla temperatura di preparazione caffè compiendo queste operazioni: premere l’interruttore (R) per escludere la funzione vapore. Si potrà notare
che la spia (Q) è accesa. Questa segnalazione luminosa serve ad informare che la temperatura in caldaia è ancora alta,
cioè è ancora quella per il vapore; occorre pertanto attendere alcuni secondi afnché la spia (Q) si spenga. Attendere che
la spia (Q) si riaccenda per erogare il caffè.
Volendo affrettare il raffreddamento della caldaia, posizionare un recipiente sotto al cappuccinatore, premere l’interruttore
(P) e contemporaneamente mantenere aperto il rubinetto (J). Fare uscire acqua dal cappuccinatore no allo spegnimento
della spia luminosa (Q). Richiudere quindi il rubinetto (J) e disinserire l’interruttore (P). Attendere che la spia (Q) si accenda
per fare un nuovo caffè.
COME FARE TÈ O INFUSI
Quando la macchina si trova in posizione di pronto caffè cioè con la spia (Q) accesa, posizionare una tazza sotto al cappuccinatore (L)
e premere l’interruttore di erogazione del caffè (P). Aprire subito dopo il rubinetto erogazione vapore (I); così facendo dal cappuccinatore
uscirà acqua calda. La dose massima per due tazze è di 200 ml.
Page 7
PULIZIA DELL’APPARECCHIO
Attenzione!
Tutte le operazioni di pulizia sotto indicate devono essere effettuate a macchina spenta e con la spina elettrica
scollegata dalla presa di corrente.
Attenzione!
Una manutenzione ed una pulizia regolari mantengono efciente la macchina per un periodo maggiore. Non lavare
mai i componenti della macchina in lavastoviglie. Non utilizzare getti di acqua diretta.
Attenzione!
Ogni intervento va eseguito a macchina fredda.
Pulizia del portaltro
Con il portaltro agganciato, senza la cialda inserita, avviare l’erogazione premendo il pulsante (P) dopo aver posizionato
un bicchiere sotto il portaltro. In questo modo eventuali residui di caffè o impurità presenti nel portaltro si scioglieranno
e verranno rimossi.
Pulizia della sede del portaltro
Con l’uso si può vericare nella sede di aggancio del portaltro una sedimentazione di fondi di caffè, che possono essere rimossi con uno stuzzicadenti, con una spugnetta (Fig. 19), oppure lasciando scorrere acqua senza portaltro inserito (Fig. 6).
Pulizia del cappuccinatore
Attenzione!
Eseguire l’operazione quando il tubo cromato è freddo per evitare scottature.
Estrarre il cappuccinatore (L) dal tubetto, e lavarlo con acqua corrente. Il tubetto può essere pulito con un panno non
abrasivo. Riavvitare il cappuccinatore no alla ne della corsa. Se necessario ripulire con uno spillo il forellino di uscita del
vapore. Dopo ogni utilizzo erogare il vapore per alcuni secondi per liberare il foro da eventuali residui.
Pulizia del serbatoio
Si consiglia di pulire periodicamente l’interno del serbatoio con una spugna o un panno umido.
Pulizia della vasca raccogligocce
Ricordarsi di svuotare di tanto in tanto la vasca raccogligocce (G).
Togliere la griglia (E) Fig. 21 e lavarla sotto l’acqua corrente. Slare la vasca raccogligocce (G) dalla macchina insieme al
cassetto (F) Fig. 22. Svuotarli e lavarli sotto l’acqua corrente.
Pulizia del corpo macchina
Attenzione!
Pulire le parti sse della macchina usando un panno umido non abrasivo per non danneggiare la carrozzeria.
IT
DECALCIFICAZIONE
Una buona manutenzione ed una regolare pulizia preservano e mantengono efciente la macchina per un periodo maggiore
limitando notevolmente i rischi di formazione di depositi calcarei nell’apparecchio. Se nonostante ciò, dopo qualche tempo,
la funzione dell’apparecchio dovesse essere compromessa, in seguito all’uso frequente di acqua dura e molto calcarea,
si può procedere alla decalcicazione della macchina per eliminare il malfunzionamento. Utilizzate per questo scopo esclusivamente il prodotto decalcicante NOCAL di Ariete a base di acido citrico. Questo prodotto si può reperire facilmente
nei centri di assistenza tecnica Ariete. Ariete non si assume alcuna responsabilità per danni ai componenti interni della
macchina da caffè arrecati dall’uso di prodotti non conformi a causa della presenza di additivi chimici. In caso di necessità
di una decalcicazione, osservate le indicazioni sul foglio di istruzioni del prodotto decalcicante.
MESSA FUORI SERVIZIO
In caso di messa fuori servizio della macchina occorre sconnetterla elettricamente, svuotare il serbatoio dell’acqua e la
vaschetta raccogligocce e ripulirla (vedi paragrafo “Pulizia dell’apparecchio”).
In caso di rottamazione si dovrà provvedere alla separazione dei vari materiali utilizzati nella costruzione della macchina e
provvedere al loro smaltimento in base alla loro composizione e alle disposizioni di legge vigenti nel Paese di utilizzo.
7
Page 8
IT
GUIDA ALLA SOLUZIONE DI ALCUNI PROBLEMI
In caso di anomalie di funzionamento, spegnere immediatamente la macchina e slare la spina dalla presa elettrica.
PROBLEMI CAUSE RIMEDI
La macchina
non eroga acqua
bollente per
infusi.
La macchina non
eroga vapore.
Fuoriuscita di
caffè dai bordi del
portaltro.
L’erogazione del
caffè non avviene
o avviene troppo
lentamente.
Probabilmente è entrata aria nel
circuito e ciò ha disinnescato la
pompa.
Foro di uscita vapore dello stilo
erogatore ostruito.
C’è poca acqua e la pompa non
aspira.
Foro uscita vapore dello stilo
erogatore ostruito.
Sulla guarnizione della sede di
aggancio del portaltro sono
rimasti residui di caffè macinato.
Cialda difettosa. Rimuovere e disinserire lentamente il portaltro perché
La sede di aggancio del portaltro ha i fori ostruiti.
Il serbatoio non è ben inserito. Inserire bene il serbatoio spingendolo a fondo.
C’è poca acqua e la pompa non
aspira.
Cialda difettosa. Rimuovere e disinserire lentamente il portaltro perché
Rottura della cialda. Rimuovere e disinserire lentamente il portaltro perché
Vericare che il serbatoio sia ben inserito ed il livello non sia
sceso sotto il minimo indicato dall’apposito riferimento riportato
sullo stesso. Ripetere le operazioni descritte nel paragrafo
“Fasi preliminari per l’uso”.
Stasare con uno spillo eventuali incrostazioni formatosi nei fori
dello stilo erogatore.
Controllare che il livello dell’acqua nel serbatoio sia regolare e
in caso riempire con acqua naturale fresca.
Stasare con uno spillo eventuali incrostazioni formatosi nel
foro dello stilo erogatore.
Provvedere a ripulire la guarnizione con uno stuzzicadenti o
con una spugnetta (Fig. 20).
l’eventuale pressione residua potrebbe provocare spruzzi o
schizzi. Ripulire la sede di aggancio con una spugnetta (Fig.
20). Sostituire la cialda nel portaltro.
Azionare la macchina senza portaltro facendo deuire
l’acqua. Eseguire decalcicazione seguendo le istruzioni
fornite con il prodotto.
Controllare che il livello dell’acqua nel serbatoio sia regolare e
in caso riempire con acqua naturale fresca.
l’eventuale pressione residua potrebbe provocare spruzzi o
schizzi. Ripulire la sede di aggancio con una spugnetta (Fig.
20). Sostituire la cialda nel portaltro.
l’eventuale pressione residua potrebbe provocare spruzzi o
schizzi. Ripulire la sede di aggancio con una spugnetta (Fig.
20). Sostituire la cialda nel portaltro.
8
Loading...
