无线路由器
ARGtek Communication Inc. 升峰科技股份有限公司 www.argtek.com
E-Mail:sales@argtek.com Tel:+ 886-2-2999-6958 Fax :+ 886-2-2999-774
[键入文字]
无线路由器
1
DC 12V 电源供应器
1
高增益天线
1
使用手册光盘
1
使用手册说明书
1

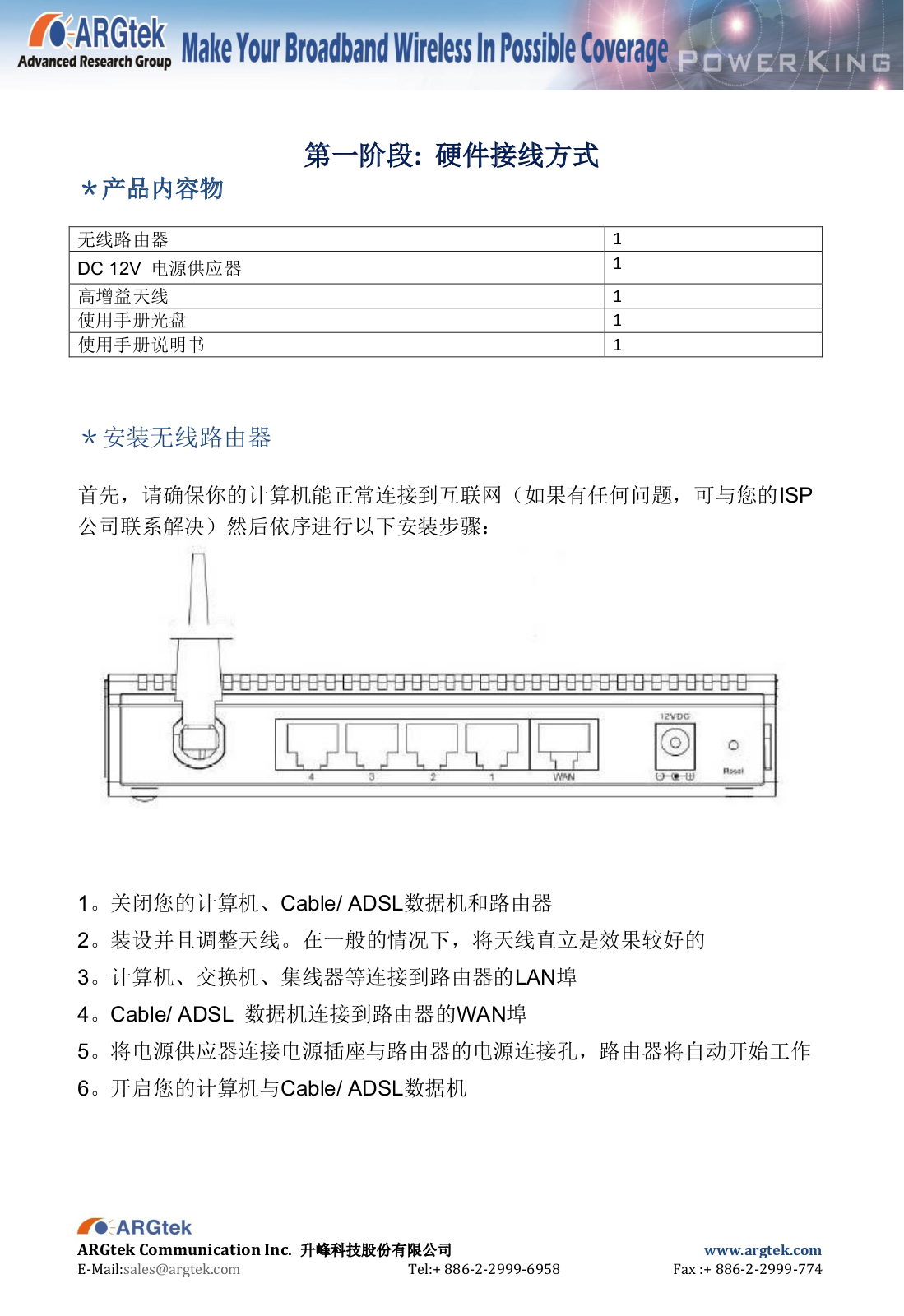

第一阶段: 硬件接线方式
＊产品内容物
＊安装无线路由器
首先，请确保你的计算机能正常连接到互联网（如果有任何问题，可与您的ISP
公司联系解决）然后依序进行以下安装步骤：
1。关闭您的计算机、Cable/ ADSL数据机和路由器
2。装设并且调整天线。在一般的情况下，将天线直立是效果较好的
3。计算机、交换机、集线器等连接到路由器的LAN埠
4。Cable/ ADSL 数据机连接到路由器的WAN埠
5。将电源供应器连接电源插座与路由器的电源连接孔，路由器将自动开始工作
6。开启您的计算机与Cable/ ADSL数据机
ARGtek Communication Inc. 升峰科技股份有限公司 www.argtek.com
E-Mail:sales@argtek.com Tel:+ 886-2-2999-6958 Fax :+ 886-2-2999-774
[键入文字]

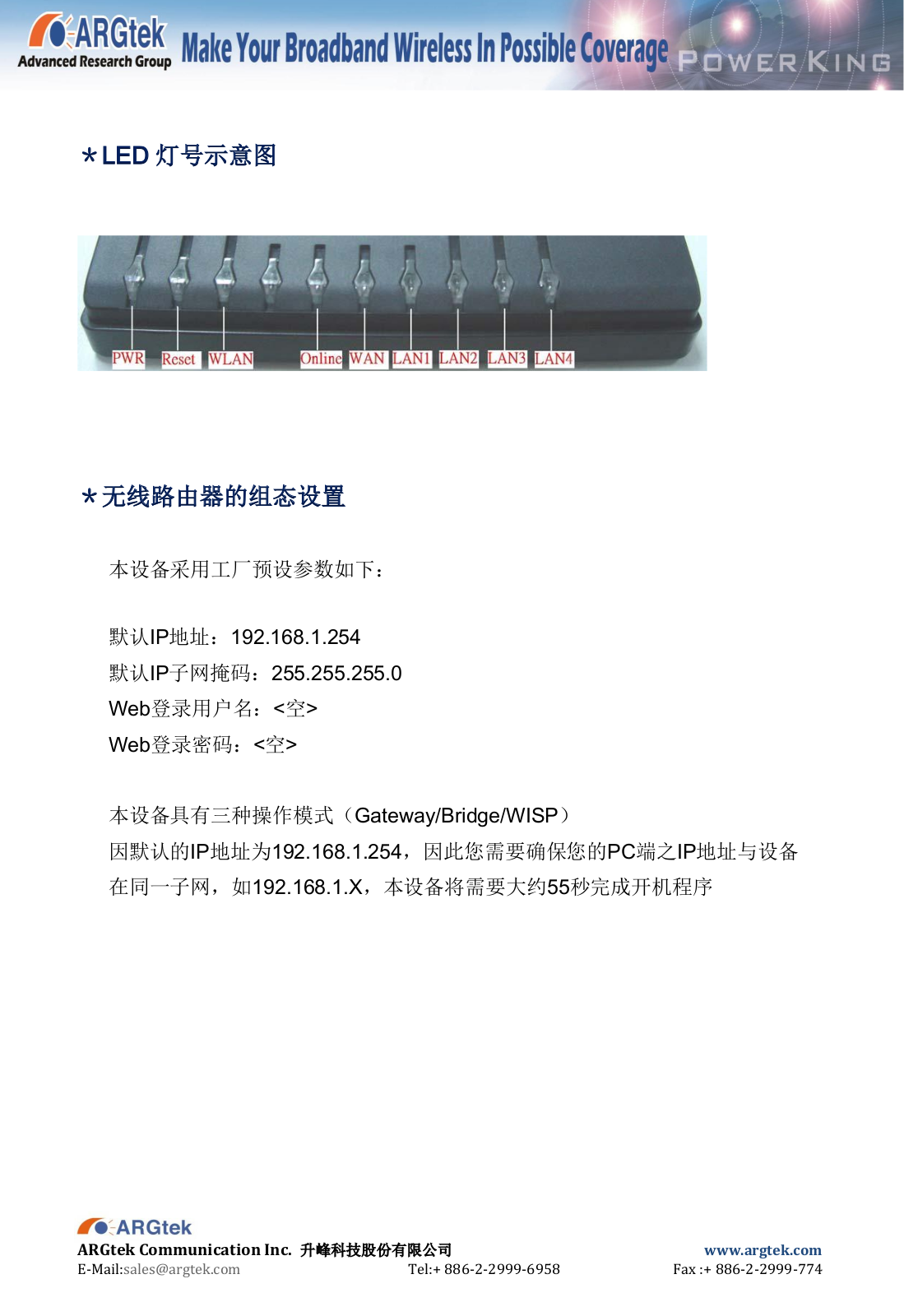

＊LED 灯号示意图
＊无线路由器的组态设置
本设备采用工厂预设参数如下：
默认IP地址：192.168.1.254
默认IP子网掩码：255.255.255.0
Web登录用户名：<空>
Web登录密码：<空>
本设备具有三种操作模式（Gateway/Bridge/WISP）
因默认的IP地址为192.168.1.254，因此您需要确保您的PC端之IP地址与设备
在同一子网，如192.168.1.X，本设备将需要大约55秒完成开机程序
ARGtek Communication Inc. 升峰科技股份有限公司 www.argtek.com
E-Mail:sales@argtek.com Tel:+ 886-2-2999-6958 Fax :+ 886-2-2999-774
[键入文字]

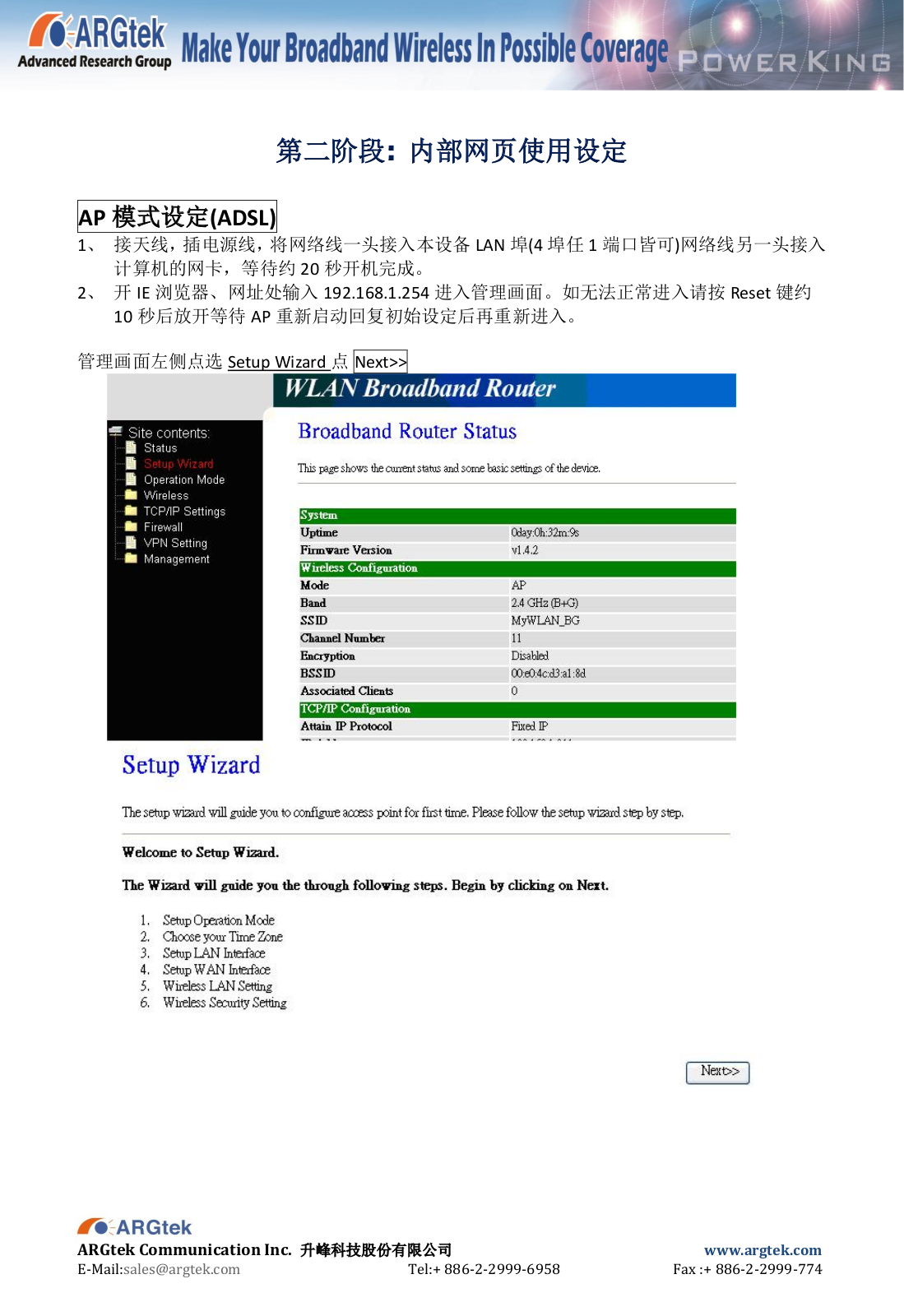

第二阶段: 内部网页使用设定
AP 模式设定(ADSL)
1、 接天线，插电源线，将网络线一头接入本设备 LAN 埠(4 埠任 1 端口皆可)网络线另一头接入
计算机的网卡，等待约 20 秒开机完成。
2、 开 IE 浏览器、网址处输入 192.168.1.254 进入管理画面。如无法正常进入请按 Reset 键约
10 秒后放开等待 AP 重新启动回复初始设定后再重新进入。
管理画面左侧点选 Setup Wizard 点 Next>>
ARGtek Communication Inc. 升峰科技股份有限公司 www.argtek.com
E-Mail:sales@argtek.com Tel:+ 886-2-2999-6958 Fax :+ 886-2-2999-774
[键入文字]

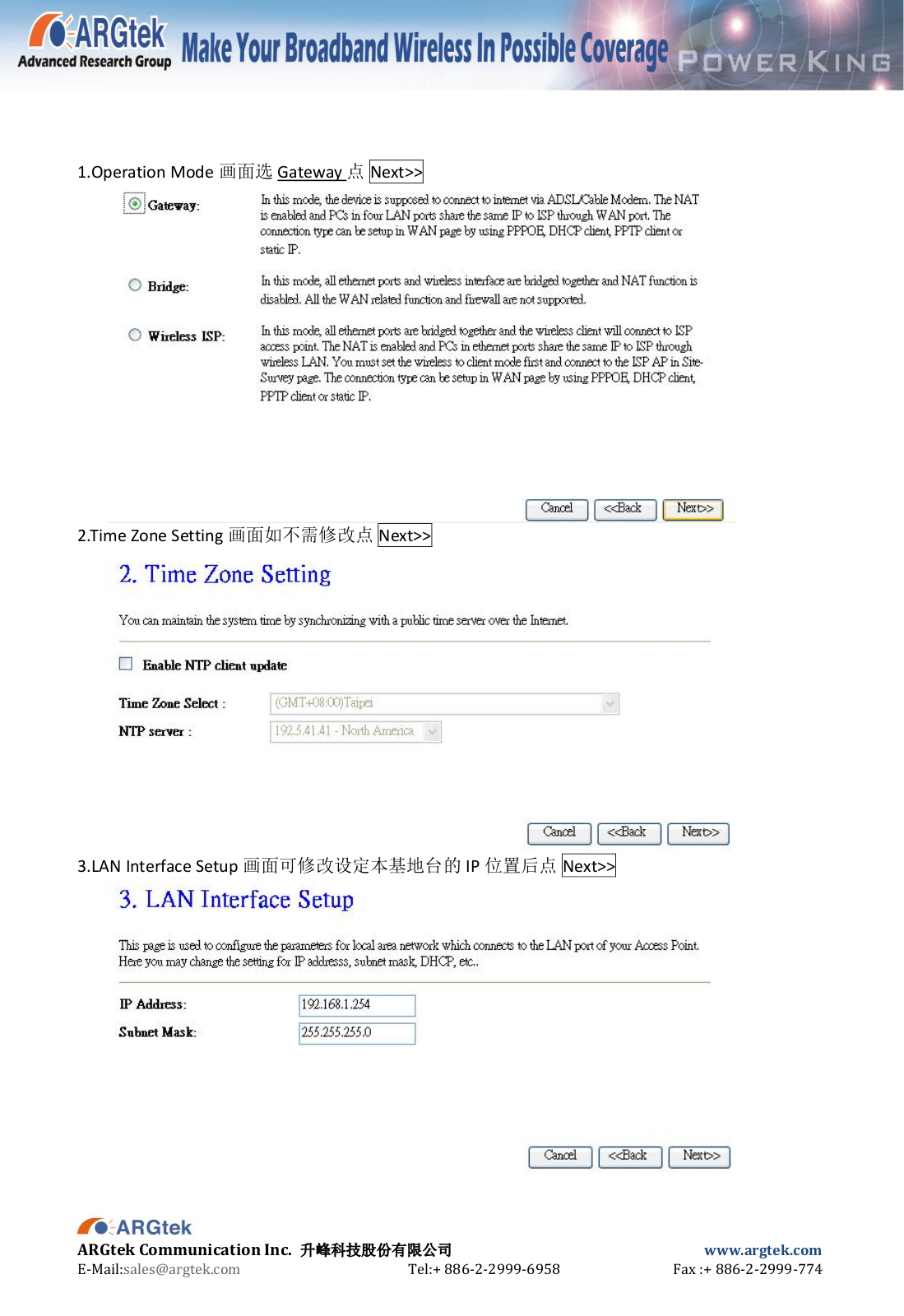

1.Operation Mode 画面选 Gateway 点 Next>>
2.Time Zone Setting 画面如不需修改点 Next>>
3.LAN Interface Setup 画面可修改设定本基地台的 IP 位置后点 Next>>
ARGtek Communication Inc. 升峰科技股份有限公司 www.argtek.com
E-Mail:sales@argtek.com Tel:+ 886-2-2999-6958 Fax :+ 886-2-2999-774
[键入文字]

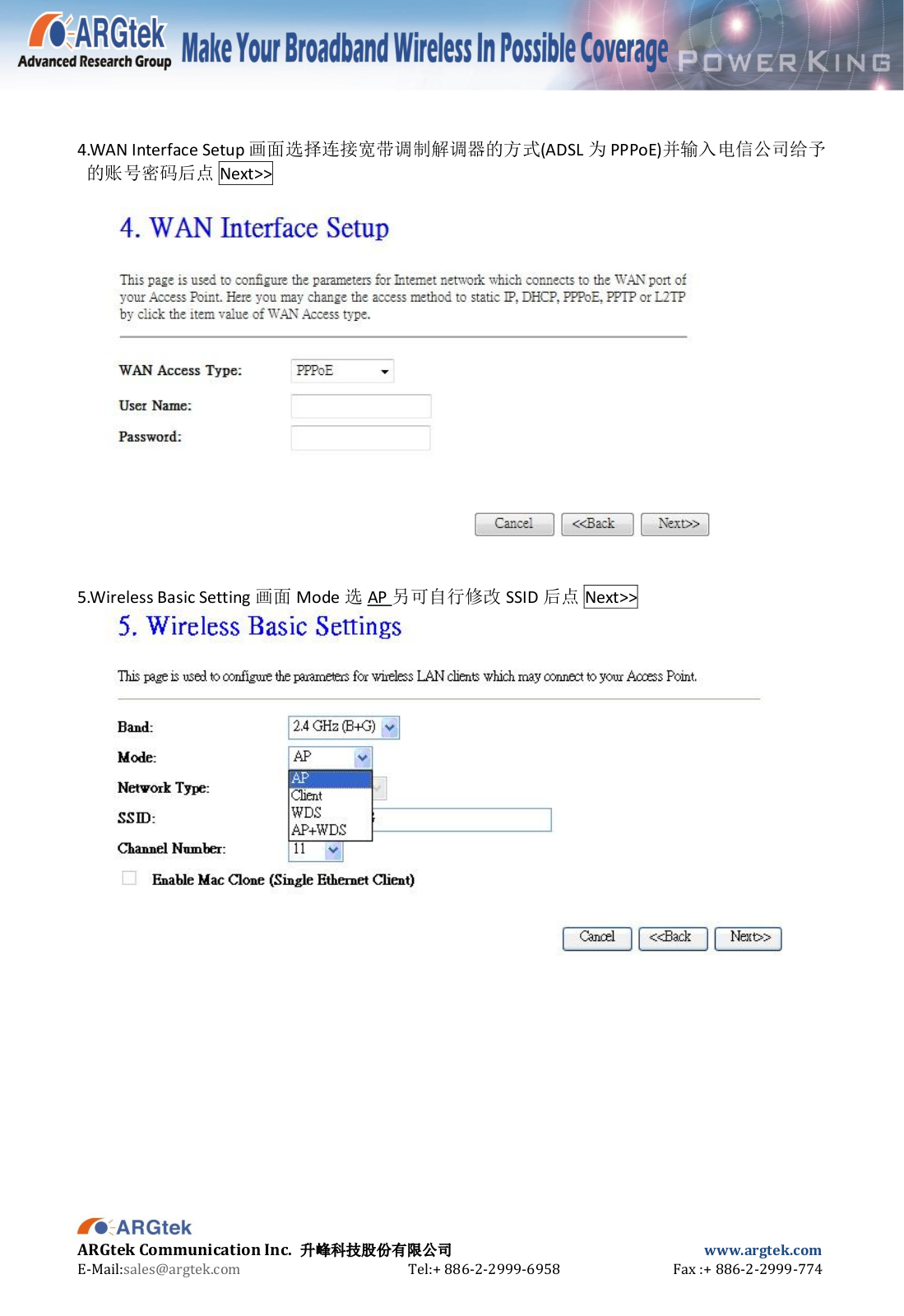

4.WAN Interface Setup 画面选择连接宽带调制解调器的方式(ADSL 为 PPPoE)并输入电信公司给予
的账号密码后点 Next>>
5.Wireless Basic Setting 画面 Mode 选 AP 另可自行修改 SSID 后点 Next>>
ARGtek Communication Inc. 升峰科技股份有限公司 www.argtek.com
E-Mail:sales@argtek.com Tel:+ 886-2-2999-6958 Fax :+ 886-2-2999-774
[键入文字]

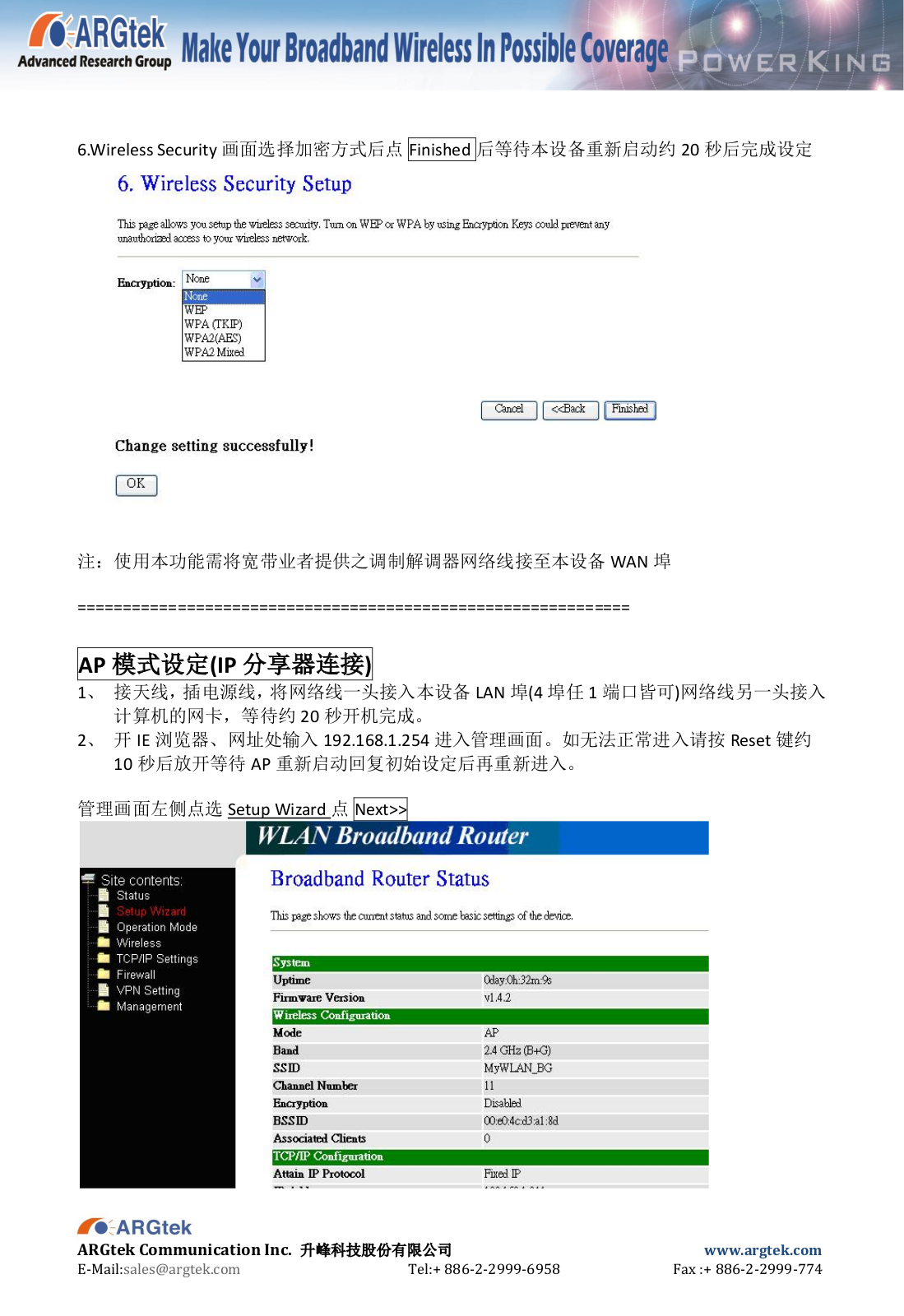

6.Wireless Security 画面选择加密方式后点 Finished 后等待本设备重新启动约 20 秒后完成设定
注：使用本功能需将宽带业者提供之调制解调器网络线接至本设备 WAN 埠
=============================================================
AP 模式设定(IP 分享器连接)
1、 接天线，插电源线，将网络线一头接入本设备 LAN 埠(4 埠任 1 端口皆可)网络线另一头接入
计算机的网卡，等待约 20 秒开机完成。
2、 开 IE 浏览器、网址处输入 192.168.1.254 进入管理画面。如无法正常进入请按 Reset 键约
10 秒后放开等待 AP 重新启动回复初始设定后再重新进入。
管理画面左侧点选 Setup Wizard 点 Next>>
ARGtek Communication Inc. 升峰科技股份有限公司 www.argtek.com
E-Mail:sales@argtek.com Tel:+ 886-2-2999-6958 Fax :+ 886-2-2999-774
[键入文字]

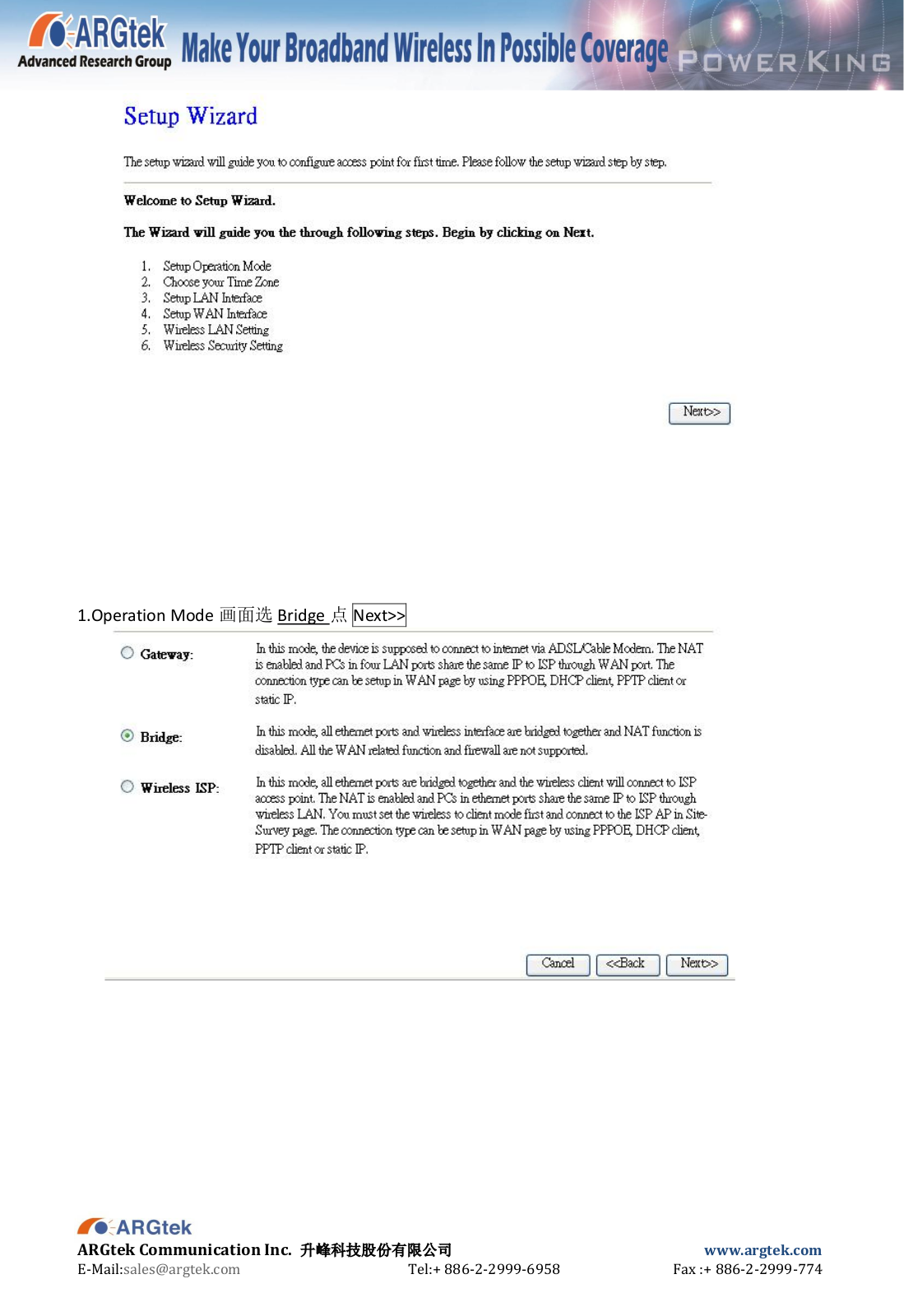

1.Operation Mode 画面选 Bridge 点 Next>>
ARGtek Communication Inc. 升峰科技股份有限公司 www.argtek.com
E-Mail:sales@argtek.com Tel:+ 886-2-2999-6958 Fax :+ 886-2-2999-774
[键入文字]

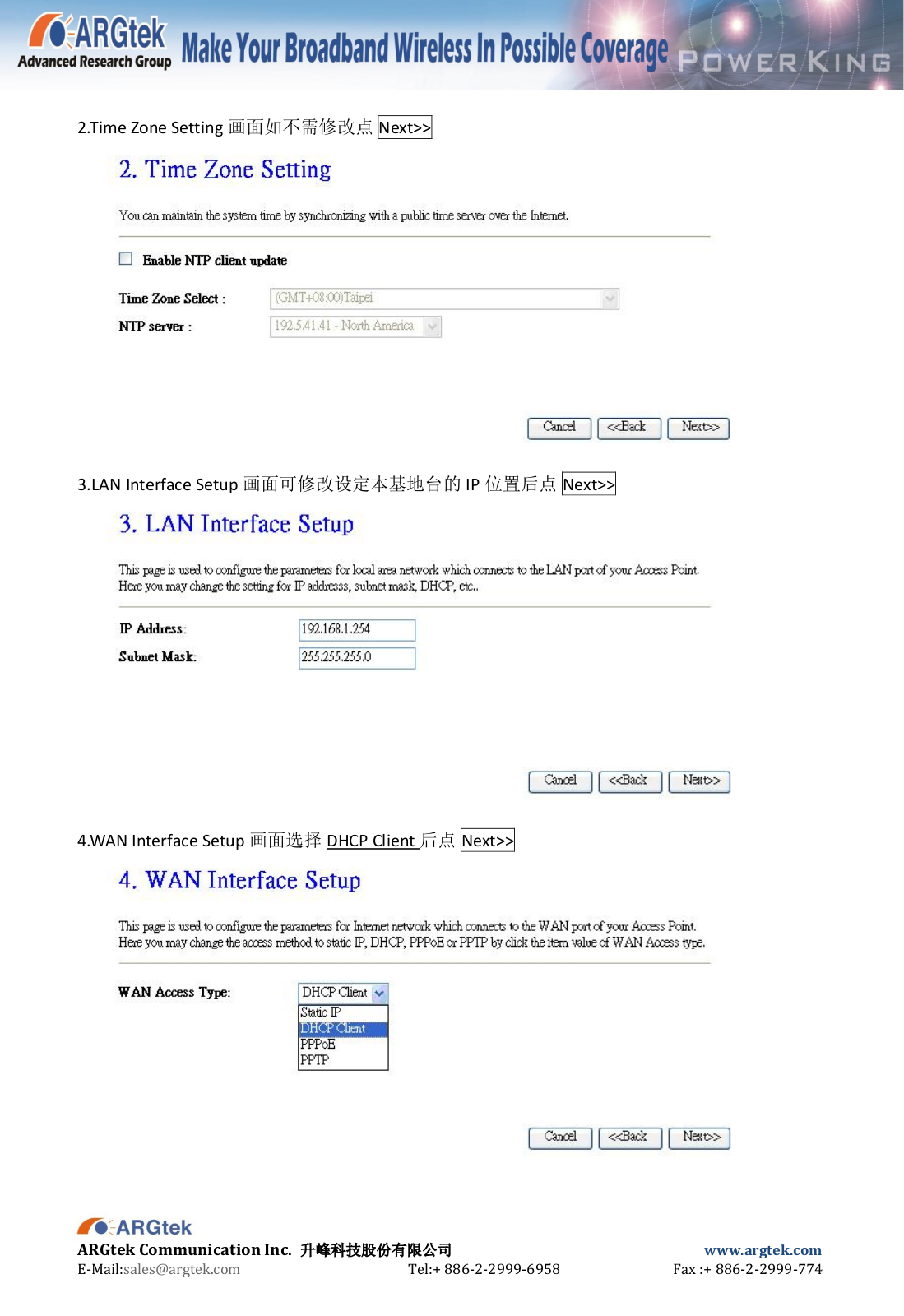

2.Time Zone Setting 画面如不需修改点 Next>>
3.LAN Interface Setup 画面可修改设定本基地台的 IP 位置后点 Next>>
4.WAN Interface Setup 画面选择 DHCP Client 后点 Next>>
ARGtek Communication Inc. 升峰科技股份有限公司 www.argtek.com
E-Mail:sales@argtek.com Tel:+ 886-2-2999-6958 Fax :+ 886-2-2999-774
[键入文字]

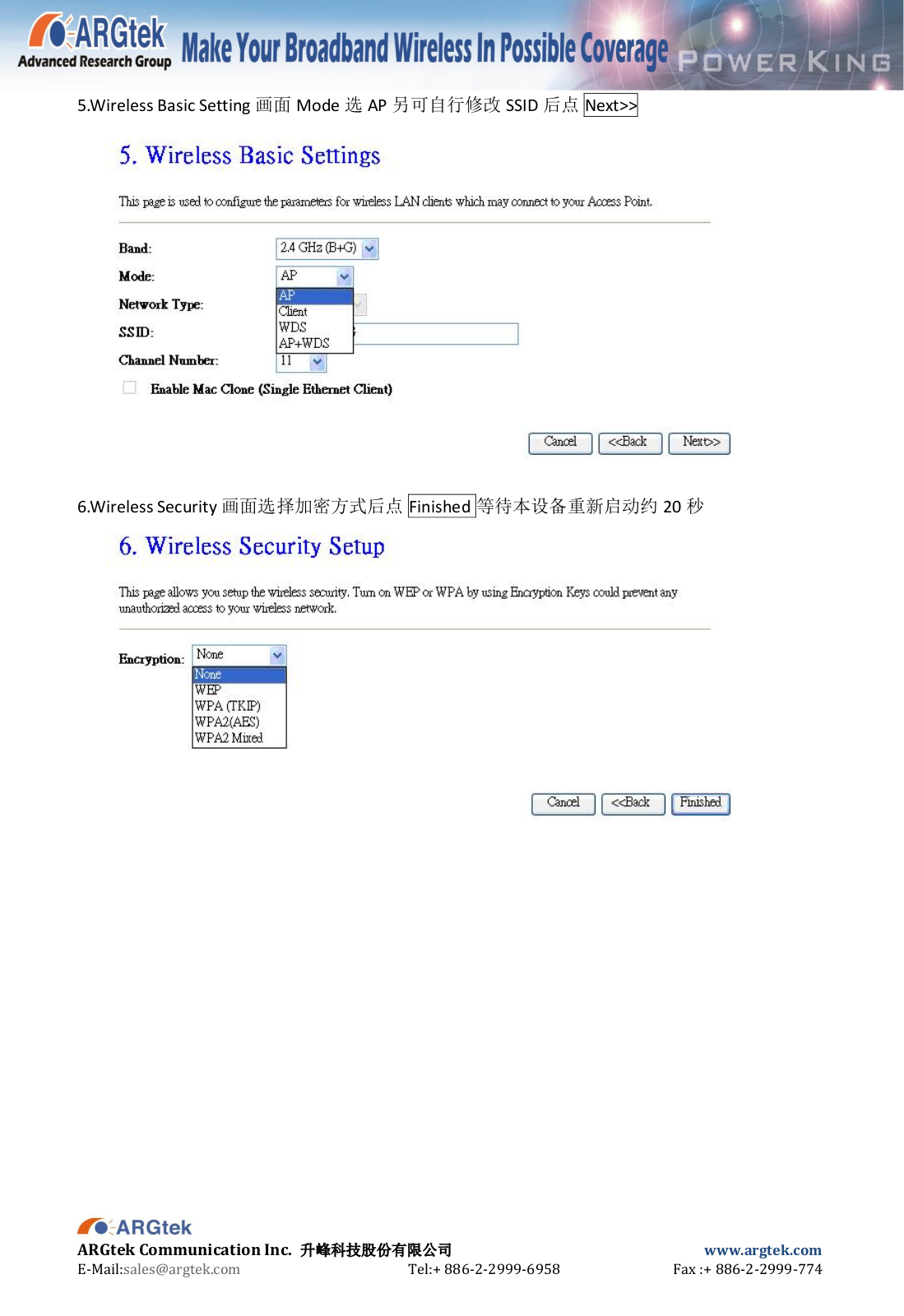

5.Wireless Basic Setting 画面 Mode 选 AP 另可自行修改 SSID 后点 Next>>
6.Wireless Security 画面选择加密方式后点 Finished 等待本设备重新启动约 20 秒
ARGtek Communication Inc. 升峰科技股份有限公司 www.argtek.com
E-Mail:sales@argtek.com Tel:+ 886-2-2999-6958 Fax :+ 886-2-2999-774
[键入文字]

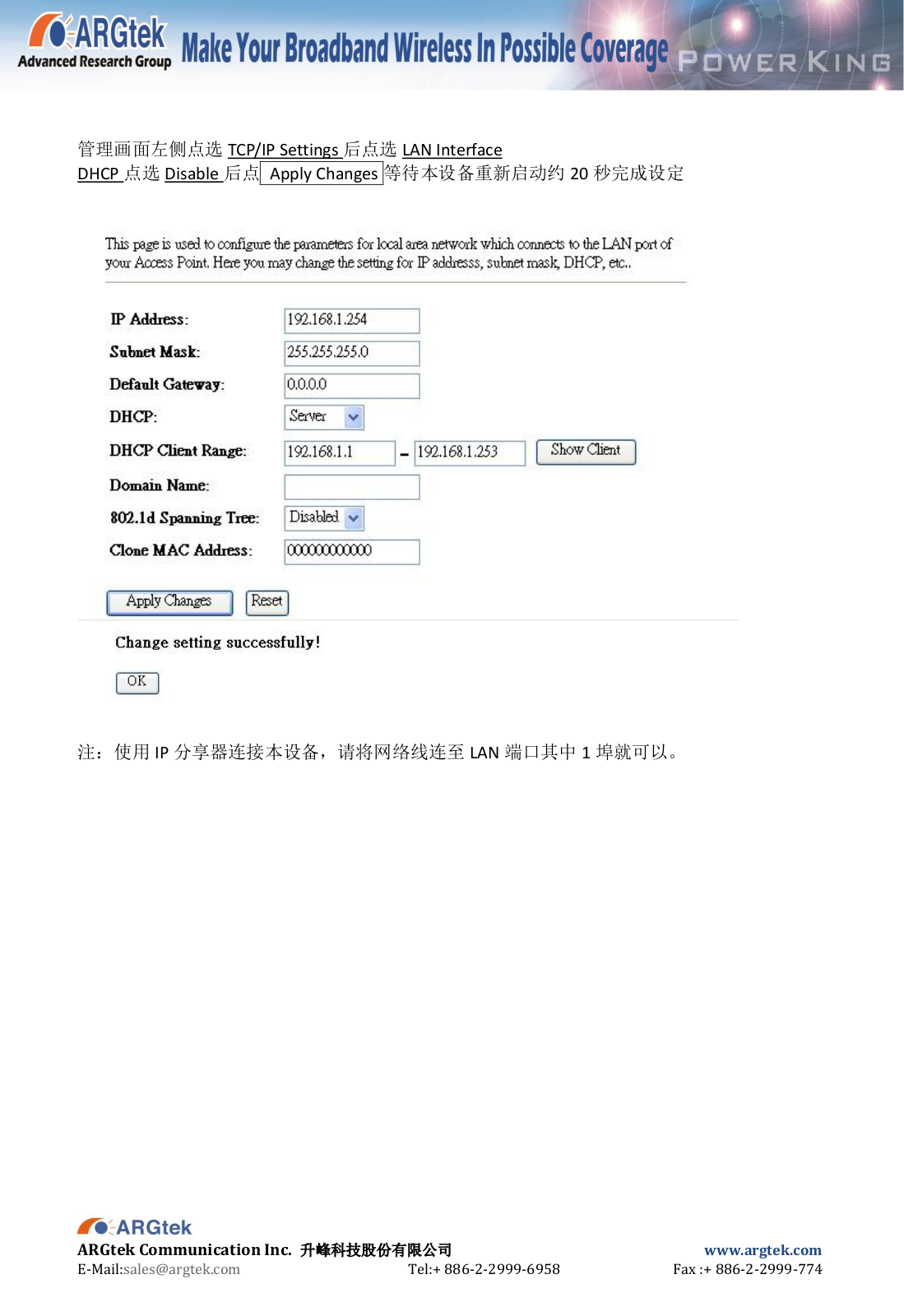

管理画面左侧点选 TCP/IP Settings 后点选 LAN Interface
DHCP 点选 Disable 后点 Apply Changes 等待本设备重新启动约 20 秒完成设定
注：使用 IP 分享器连接本设备，请将网络线连至 LAN 端口其中 1 埠就可以。
