Argos Technologies RotoFlex Instruction Manual

Argos Technologies RotoFlex
Tube Rotator

Operator’s Manual
Manuel de l’utilisateur
Bedienungsanleitung
Manuale d’uso
Manual del usuario

操作説明書

™

manufacturing solutions for science

Argos Technologies, Inc.

[e-mail]

Toll Free: 800-886-8675
International: 847-622-0456
www.argos-tech.com

Argos Technologies RotoFlex™ Tube Rotator — Operator’s Manual

Introduction

ank you for purchasing the Argos Technologies RotoFlex Tube Rotator. e unit
was designed to provide researchers the ability to mix a variety of tube sizes (.5 - 50mL)
with a 360° rotation. e adjustable rotisserie also allows you to set the mixing angle from
0-90°; depending on the application.

To change rotisserie, simply snap on the desired tube size to the support bar. No tools
required.

The RotoFlex is ideal for

• Hybridizations

• DNA purication

• Sample mixing / resuspensions

• Protein binding

• Immunoprecipitation

• Any procedure where thorough mixing is required

English

Package Contents

Tube Revolver. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Unit

Cat. Number R2000 (120V), R2001 (220V)

Rotisserie for 0.5 - 1mL tubes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Unit

Cat. Number R2002

Rotisserie for 1.5 - 2mL tubes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Unit

Cat. Number R2003

Rotisserie for 5 - 7mL tubes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Unit

Cat. Number R2004

Rotisserie for 10 - 15mL tubes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Unit

Cat. Number R2005

Rotisserie for 50mL tubes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Unit

Cat. Number R2006

Revolving Rack. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Unit

Operator’s Manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Unit

2

Argos Technologies RotoFlex

English

Specifications

™

Tube Rotator — Operator’s Manual

Model

Rotation Speed

Capacity

Ambient
Temperature

Speed Control

Max Load

W x D x H (cm)

Power

Noise Level

Weight

Certifications

R2000 R2001
22rpm 18rpm
42 x 0.5-0.8mL tubes / 30 x 1.5-2.0mL tubes / 14 x

5-7mL tubes / 14 x 10-15mL tubes / 6 x 50mL tubes
4°C to 60°C 20-85% RH non-condensing

Fixed

1.8lb / 0.8kg (Comprise Rotisseries)

22.5 x 15.4 x 19.5
110 V 60 Hz 220 V 50Hz
Noisless Operation

1.8 lb / 0.8kg
CE Marked

This device complies with RoHS 2009/95/EC

Operating Instructions

1. Make sure the power switch is turned o before connecting the plug to a grounded
wall socket.

2. Place the RotoFlex on a level, horizontal and secure surface.

3. Select the rotisserie required for your application (see page 4) for rotisserie
installation.

4. Load the tubes and adjust the rotisserie to the desired angle. Be sure to distribute
tubes evenly to acheive a smooth rotating motion.

5. Start the rotator by pushing down the power switch.

6. When nished, turn the power switch o before removing tubes.

Note: You can change the rotation direction by pushing the rotisserie in the opposite
direction.

Caution: Do not touch plug with wet hands or use the device near a water source.

3

Argos Technologies RotoFlex™ Tube Rotator — Operator’s Manual

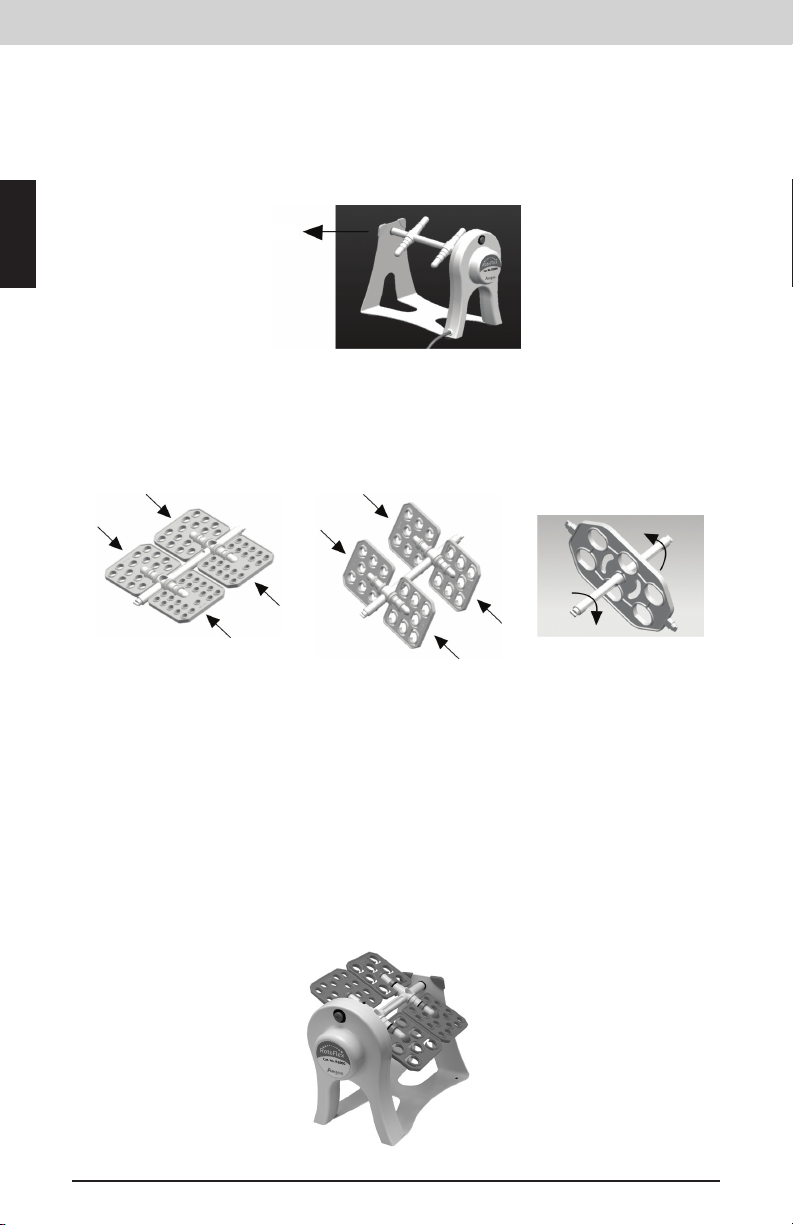

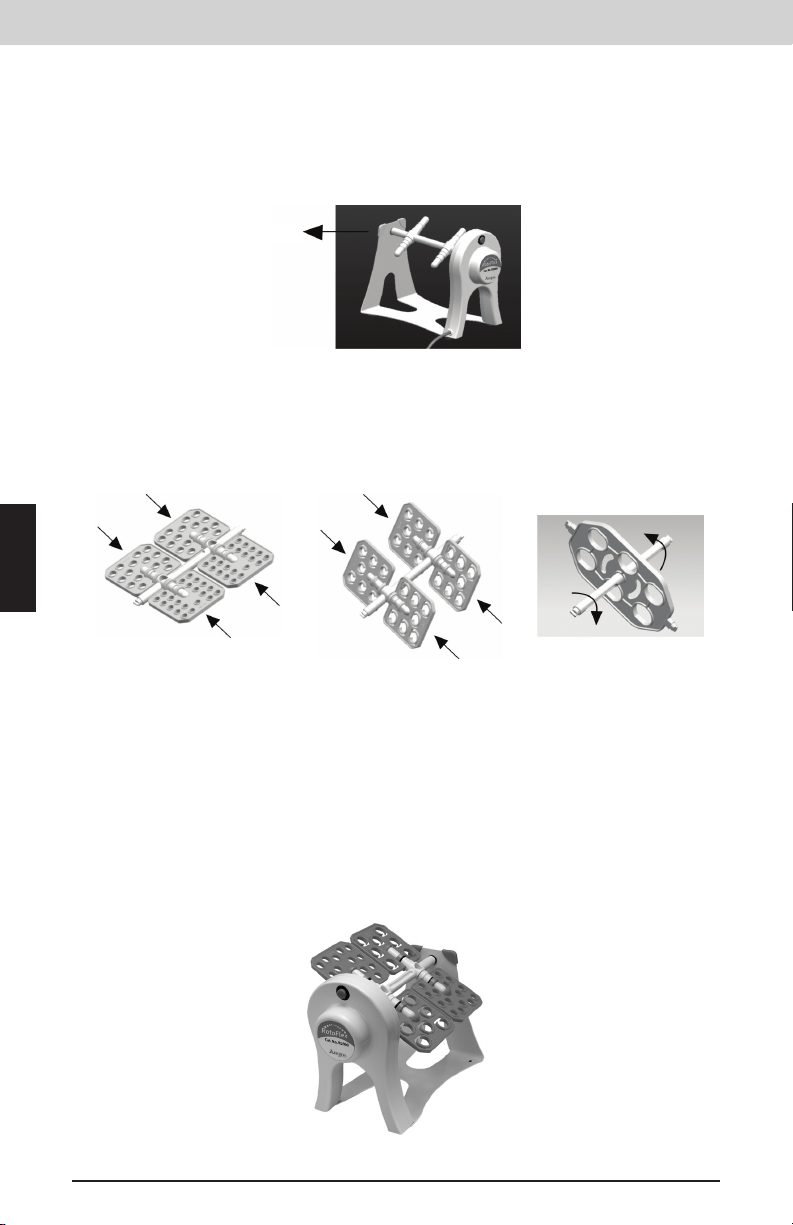

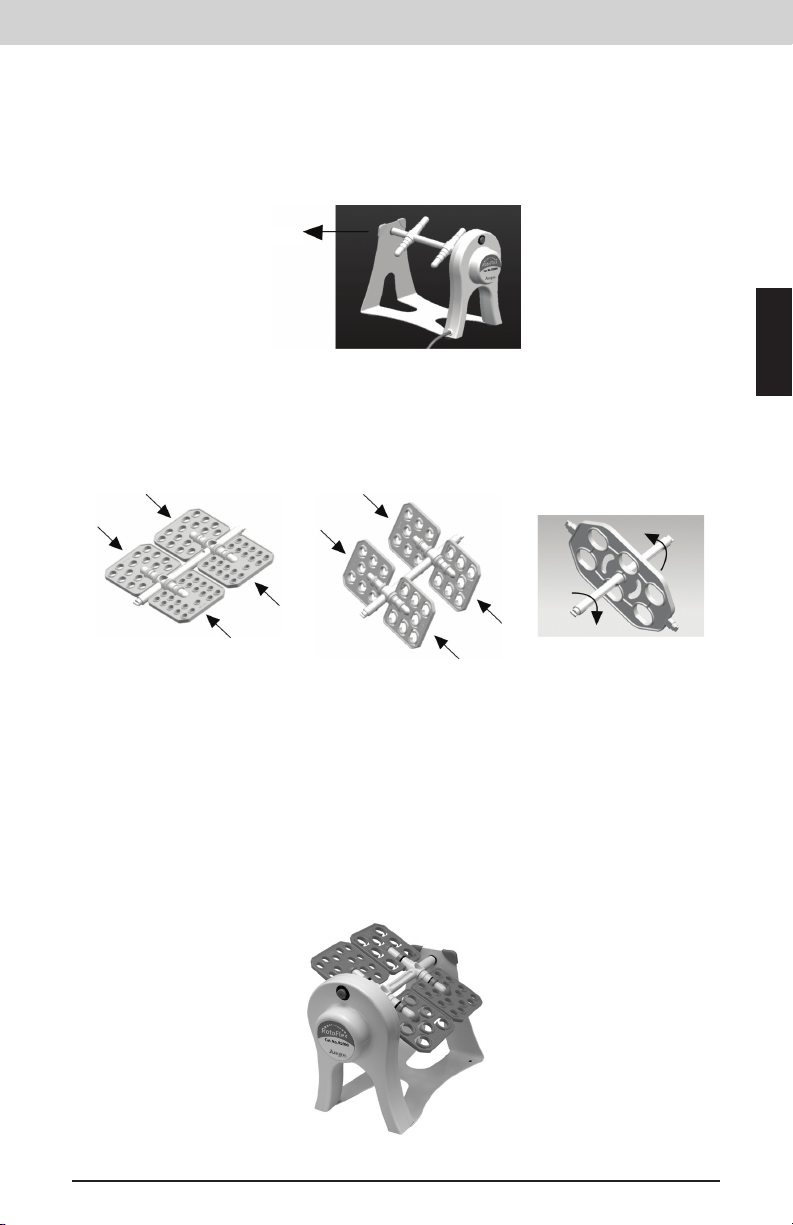

Changing Rotisseries

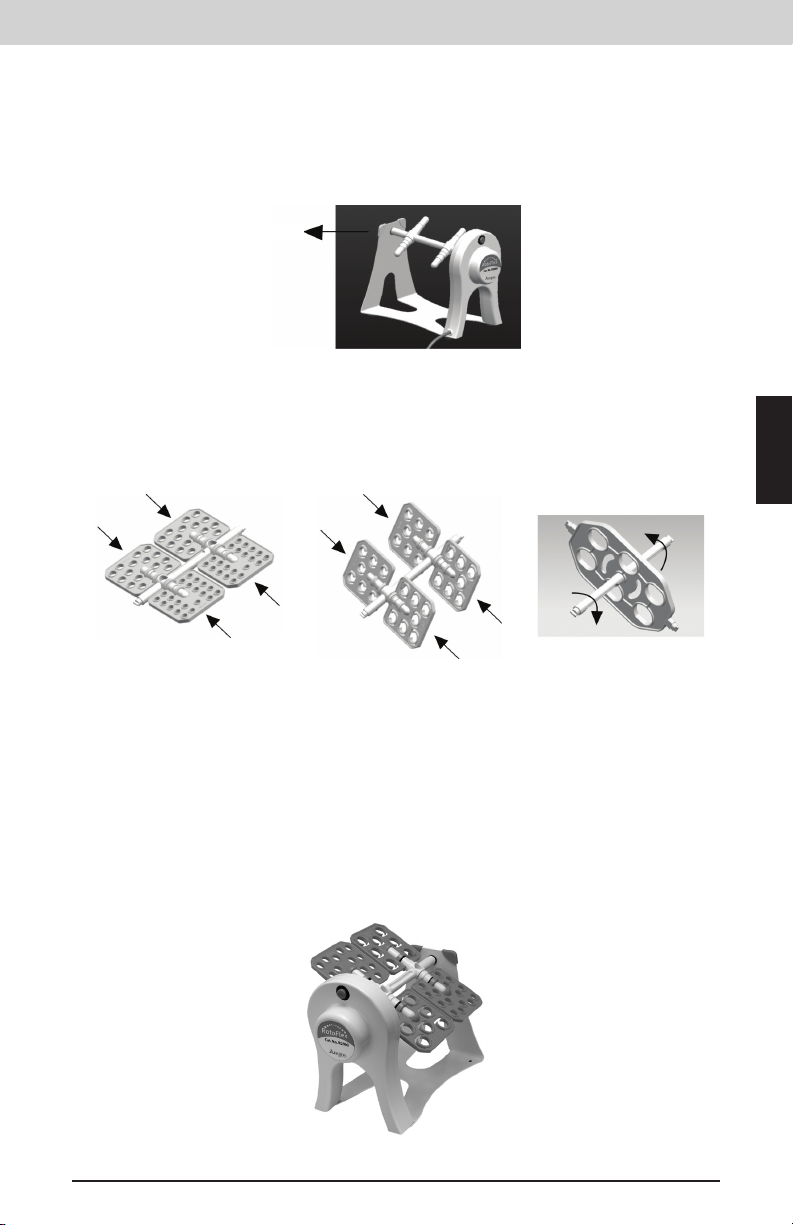

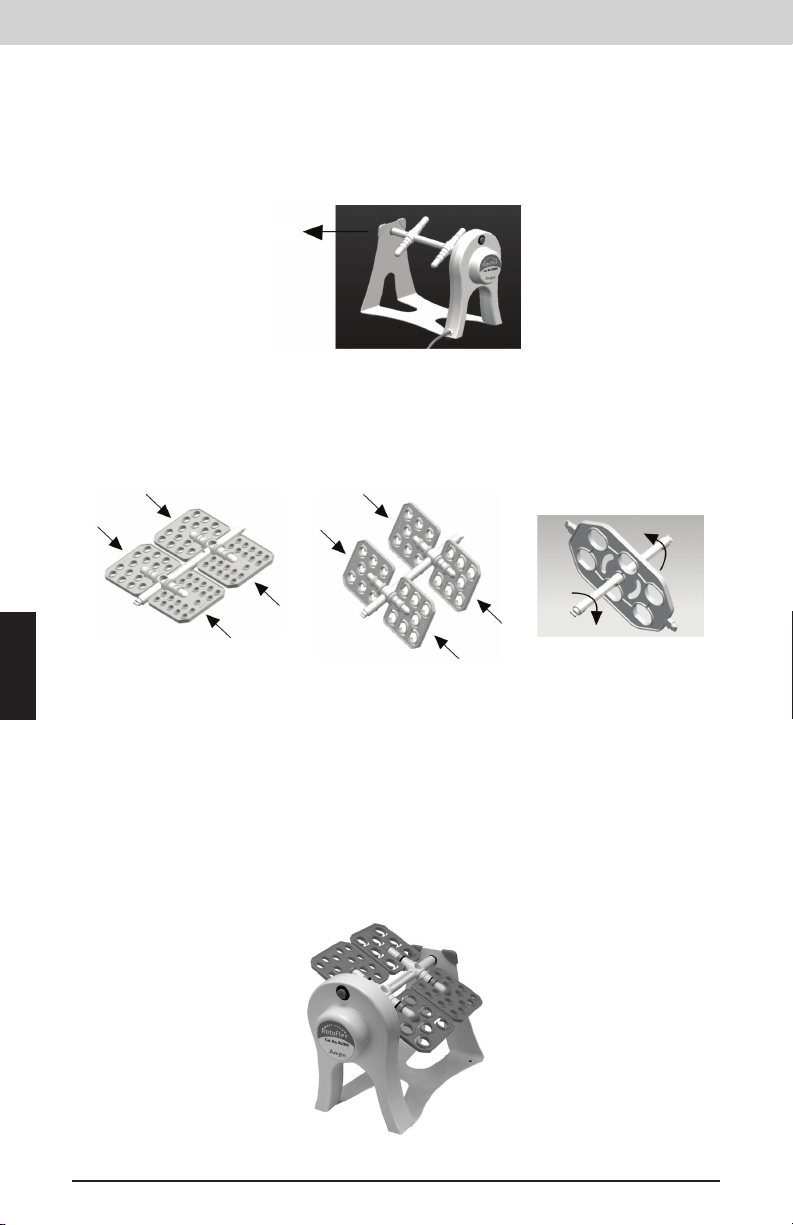

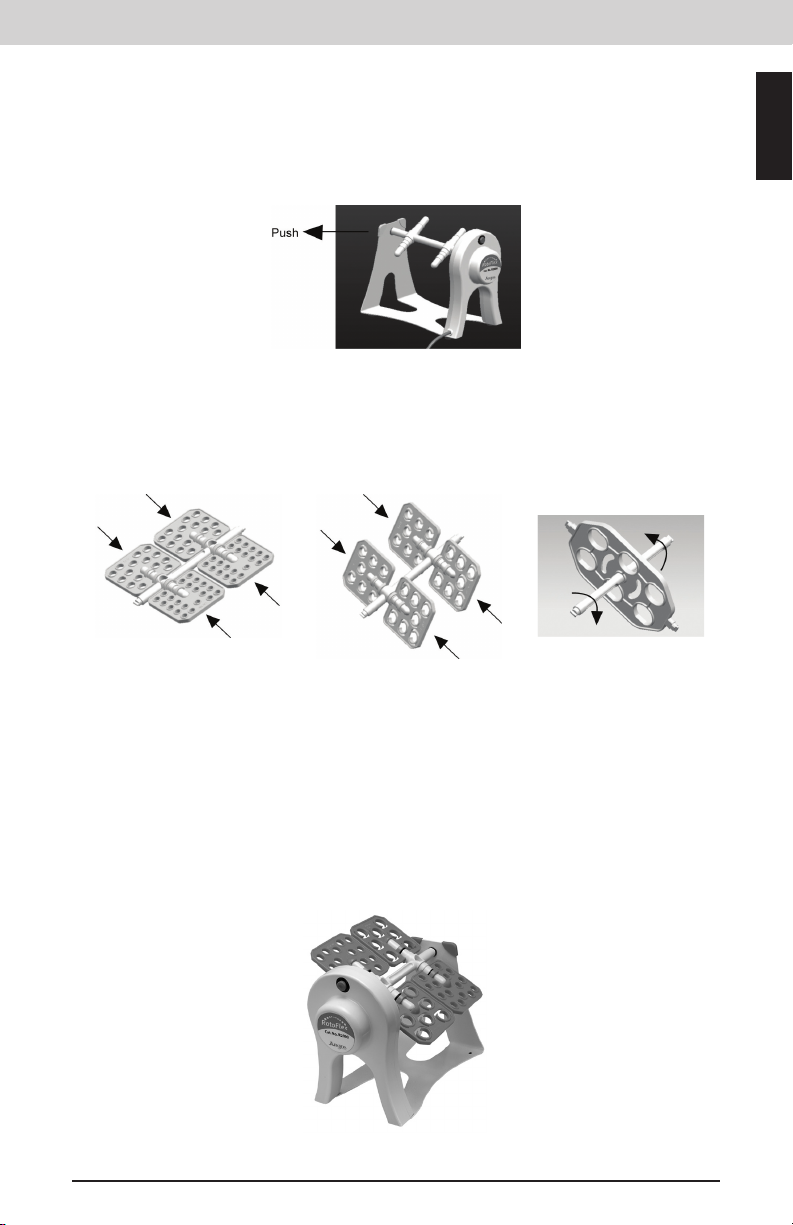

1. Firmly grasp the RotoFlex rotator with your left hand while holding the rotisserie
axle with your right hand. Gently pull the rotator body with your left hand outward
until the axle is free of the unit.

2. Remove the opposite side of the axle body by pulling it gently from the RotoFlex
housing.

3. Select the rotisserie you wish to utilize and mount them on the RotoFlex axle.

4. Insert the axle back into the RotoFlex housing and turn until the axle clicks into
place.

English

5. Gently pull the rotator body (as in step 1) and reinsert the axle.

6. Turn the unit on to allow the rotisserie axle to align with the RotoFlex motor.

4

Argos Technologies RotoFlex™ Tube Rotator — Operator’s Manual

English

Maintenance & Cleaning

• No lubrication is required.

• Before cleaning be sure to unplug the power cord from the wall socket.

• Remove the rotisseries.

• e housing can be cleaned using a soft damp cloth and a mild non-corrosive

detergent.

• After cleaning, ensure that all parts are thoroughly dry before attempting to operate the

unit.

• Do not immerse the RotoFlex in liquid.

Warnings

• Not to be used to mix ammable samples.

• Avoid aggressive solvents or vapors.

• Take appropriate precautions when mixing hazordous samples.

Troubleshooting

Error Cause Solution

Unit does not start

If suggested solutions are unsuccesful, please contact Argos Technologies
Technical Support at

Argos Technologies

800-886-8675 (Inside U.S.)

847-622-0454 (Outside U.S.)

www.argos-tech.com

Power cable not
connected

Power Supply Check that there is

Power Switch Check that power switch

5

Check that power cable
is firmly plugged into
wall outlet.

power to the wall outlet.

is at ON status.

Warranty

Argos Technologies RotoFlex™ Tube Rotator — Operator’s Manual

Argos RotoFlex Tube Rotator is warranted to be free of defect in materials and workmanship for a
period of 12 months from the date of purchase, providing that:

• e unit has not been opened or attempted to be opened by the end user.

• e user ensures that it has been carefully cleaned and decontaminated.

• e unit has been operated according to the instructions and not in any improper way.

In order to qualify for warranty repair; the customer must return the warrany card supplied with
the unit that includes all of the information required to validate proof of purchase. Should warranty
service be required, repair or replacement will be provided by Argos without charge. Freight shipping
the unit to Argos will be the responsibility of the purchaser. ere are no other warranties or
guarantees, implied or otherwise expressed including any warranties of application or merhanti

Contact

Argos Technologies, Inc.

1551 South Scottsdale Court
Suite 200
Elgin, IL 60123
Toll Free: 800-886-8675
International: 847-622-0456

www.argos-tech.com

Copyright © 2011 Argos Technologies, Inc.

English

6

Système de rotation de tubes à essais Argos Technologies RotoFlex™ — Manuel de l’utilisateur

Introduction

Merci de votre achat de ce Système de rotation de tubes à essais Argos Technologies
RotoFlex. Cette unité a été conçue de manière à orir aux chercheurs la capacité de

mélanger une grande gamme de tailles de tubes à essais (0,5 mL a 50 mL) avec un angle

Français

de rotation de 360°. Les supports de tubes réglables permettent également d’ajuster l’angle
de mélange de 0 à 90°selon l’application.

Pour changer de support de tubes, enclencher simplement sur la tige de support. Aucun
outil n’est requis.

Le système RotoFlex est idéal pour

• Hybridation

• Purication d’ADN

• Mélange d’échantillons / suspensions liquides

• Liaison de protéines

• Immuno-précipitation

• Toute procédure nécessitant un mélange délicat

Contenu

Système de rotation de tubes à essais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Unité

Cat. Numéro R2000 (120V), R2001 (220V)

Support pour tubes de 0.5 à 1 mL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Unité

Cat. Numéro R2002

Support pour tubes de 1.5 à 2 mL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Unité

Cat. Numéro R2003

Support pour tubes de 5 à 7 mL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Unité

Cat. Numéro R2004

Support pour tubes de 10 à 15 mL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Unité

Cat. Numéro R2005

Support pour tubes de 50 mL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Unité

Cat. Numéro R2006

Support rotatif . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Unité

Manuel de l’utilisateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Unité

2

Système de rotation de tubes à essais Argos Technologies RotoFlex™ — Manuel de l’utilisateur

Spécifications

Modèle

Vitesse de rotation

Capacité

Ambiante
Température

Contrôle de la
vitesse

Charge maximale

L x P x H (cm)

Puissance

Niveau sonore

Poids

Certifications

R2000 R2001
22 tr/min 18 tr/min
42 x 0.5-0.8 mL tubes / 30 x 1.5-2.0 mL tubes / 14 x

5-7 mL tubes / 14 x 10-15 mL tubes / 6 x 50 mL tubes
4° C à 60° C 20-85% RH sans condensation

Fixe

1.8lb / 0.8 kg (supports de tubes inclus)

22.5 x 15.4 x 19.5
110 V 60 Hz 220 V 50Hz
Fonctionnement sans bruit

1.8 lb / 0.8 kg
Certification CE

Cet appareil est conforme à RoHS 2009/95/EC

Instructions d’utilisation

1. S’assurer que l’interrupteur de fonctionnement est en position fermée avant de
brancher la prise d’alimentation électrique.

Français

2. Placer le RotoFlex sur une surface stable et horizontale.

3. Choisir le support de tubes requis pour l’application (voir page 4 pour l’installation
du support).

4. Installer les tubes à essais et régler le support sur l’angle voulu. S’assurer que les tubes
sont placés de manière équilibrée pour obtenir une rotation en douceur.

5. Démarrer le système de rotation en appuyant sur l’interrupteur.

6. Pour arrêter, placer l’interrupteur en position arrêt avant d’enlever les tubes à essais.

Remarque: Il est possible de changer le sens de rotation en enclenchant les supports de
tubes dans la direction opposée.

Attention: Ne pas toucher le cordon d’alimentation électrique avec des mains mouillées
ou utiliser l’appareil à proximité d’une source d’eau.

3

Système de rotation de tubes à essais Argos Technologies RotoFlex™ — Manuel de l’utilisateur

Changement des supports de tubes à essais

1. Tenir le système de rotation RotoFlex fermement avec la main gauche en
maintenant l’arbre du support de tubes avec la main droite. Tirer délicatement sur
le châssis du système de rotation vers l’extérieur avec la main gauche jusqu’à ce que

Français

l’arbre de rotation soit libéré.

Pousser

2. Enlever le côté opposé de l’arbre de rotation en le tirant délicatement du châssis du
RotoFlex.

3. Choisir le support de tubes voulu et l’installer sur l’arbre de rotation du RotoFlex.

4. Réinsérer l’arbre de rotation dans le châssis du RotoFlex et faire pivoter jusqu’à
l’enclenchement de l’arbre de rotation.

5. Tirer délicatement sur le châssis du RotoFlex (voir étape 1) et réinsérer l’arbre de
rotation.

6. Démarrer l’unité et laisser l’arbre de rotation du support de tubes s’aligner avec le
moteur du RotoFlex.

4

Système de rotation de tubes à essais Argos Technologies RotoFlex™ — Manuel de l’utilisateur

Système de rotation de tubes à essais Argos Technologies RotoFlex™ — Manuel de l’utilisateur

Entretien et nettoyage

• Aucune lubrication n’est nécessaire.

• S’assurer que le cordon d’alimentation électrique est débranché avant le nettoyage.

• Enlever les supports de tubes.

• Le châssis peut être nettoyé à l’aide d’un chion humide et d’un détergent non-corrosif.

• Après le nettoyage, s’assurer que toutes les pièces sont bien sèches avant de faire

fonctionner l’unité.

• Ne pas immerger le RotoFlex dans un liquide.

Avertissements

• Ne pas utiliser pour le mélange d’échantillons inammables.

• Éviter les solvants ou vapeurs agressives.

• Prendre les précautions nécessaires lors du mélange de produits dangereux.

Diagnostique

Erreur Cause Solution

Français

L’unité ne démarre
pas

Si les solutions suggérées ne fonctionnent pas, contacter le support
technique de

Argos Technologies

800-886-8675 (États-Unis)

847-622-0454 (hors États-Unis)

www.argos-tech.com

Câble d’alimentation
non-branché

Alimentation électrique Vérifier que la prise

Interrupteur de
fonctionnement

5

5

Vérifier que le cordon
d’alimentation électrique
est branché à la prise
murale.

murale est alimentée en
électricité.

Vérifier que l’interrupteur
de fonctionnement est
en position MARCHE.

Système de rotation de tubes à essais Argos Technologies RotoFlex™ — Manuel de l’utilisateur

Garantie

Le système de rotation de tubes à essais RotoFlex est garanti contre les défauts de matériaux ou
d’assemblage sur une période de 12 mois à partir de la date d’achat, sous les conditions suivantes :

Français

• Aucune tentative d’ouverture n’a été pratiquée par l’utilisateur.

• L’utilisateur assure que l’unité a été convenablement nettoyée et décontaminée.

• L’unité a été utilisée en accord avec les instructions et de manière convenable.

Pour des réparations liées à la garantie, le client doit envoyer la notice de garantie fournie avec
l’unité. Cette notice inclus toutes les informations nécessaires à la validation de la preuve d’achat.
Sous couvert de la garantie, Argos s’engage à fournir service, réparations ou remplacement sans coût
supplémentaire pour l’acheteur. Les frais d’envoi de l’unité vers Argos sont de la responsabilité de
l’acheteur. Aucune autre garantie, exprimée de manière implicite ou non, n’est applicable.

Contact

Argos Technologies, Inc.

1551 South Scottsdale Court
Suite 200
Elgin, IL 60123
Numéro gratuit: 800-886-8675
International: 847-622-0456

www.argos-tech.com

Copyright © 2011 Argos Technologies, Inc.

6

Argos Technologies RotoFlex™ Röhrchen-Rotator — Bedienungshandbuch

Einleitung

Wir danken Ihnen für den Kauf des Argos Technologies RotoFlex Tube Rotator. Das
Gerät wurde dafür entworfen, Forschern die Möglichkeit zu verschaen, verschiedene
Röhrchengrößen (0,5 bis 50 ml) mit Umdrehungen von 360° zu mischen. Mit der
Dreheinrichtung können Sie außerdem den Mischwinkel der Anwendung entsprechend
von 0 bis 90° variieren.

Um die Dreheinrichtung zu wechseln, klemmen Sie einfach die Aufnahme für die
gewünschte Röhrchengröße an den Halterungsstab. Es werden keine Werkzeuge
benötigt.

RotoFlex ist ideal für

• Hybridisierung

• DNA-Purikation

• Proben mischen/resuspensieren

• Proteinbindung

• Immunopräzipitation

• Jedes Verfahren, das sorgfältiges Mischen erfordert

Packungsinhalte

Röhrchenrevolver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Einheit

Kat.- Nummer R2000 (120V), R2001 (220V)

Dreheinrichtung für 0,5- bis 1-ml-Röhrchen . . . . . . . . . . . . . . . . . . . . . . . . . 1 Einheit

Kat.- Nummer R2002

Dreheinrichtung für 1,5- bis 2-ml-Röhrchen . . . . . . . . . . . . . . . . . . . . . . . . . 1 Einheit

Kat.- Nummer R2003

Dreheinrichtung für 5- bis 7-ml-Röhrchen . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Einheit

Kat.- Nummer R2004

Dreheinrichtung für 10- bis 15-ml-Röhrchen . . . . . . . . . . . . . . . . . . . . . . . . . 1 Einheit

Kat.- Nummer R2005

Deutsch

Dreheinrichtung für 50- ml-Röhrchen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Einheit

Kat.- Nummer R2006

Drehrack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Einheit

Bedienungsanleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Einheit

2

Argos Technologies RotoFlex™ Röhrchen-Rotator — Bedienungshandbuch

Technische Daten

Deutsch

Modell

Drehzahl

Aufnahmemenge

Umgebungs­Temperatur

Drehzahlsteuerung

Max. Belastung

B x T x H (cm)

Stromversorgung

Geräuschpegel

Gewicht

Zertifizierungen

R2000 R2001
22rpm 18rpm
42 x 0,5- bis 0,8-mL- Röhrch. / 30 x 1,5- bis 2,0-mL-

Röhrch. / 14 x 5- bis 7-mL- Röhrch. / 14 x 10-15-mL
Röhrch. / 6 x 50-mL Röhrch.

4 °C bis 60 °C, 20-85 % rel. Luftfeuchte, nicht
kondensierend

Fixiert

0,8 kg (1,8 lbs) (einschl. Dreheinrichtung)

22.5 x 15.4 x 19.5
110 V 60 Hz 220 V 50Hz
Geräuschloser Betrieb

1.8 lb / 0.8kg
CE-Markierung

Dieses Gerät ist konform mit RoHS 2009/95/EC

Bedienungsanleitung

1. Stellen Sie sicher, dass der Hauptschalter ausgeschaltet ist, bevor Sie den Stecker in
eine geerdete Netzsteckdose stecken.

2. Platzieren Sie das RotoFlex-Gerät auf eine ebene, horizontale und sichere
Oberäche.

3. Wählen Sie die Dreheinrichtung für Ihre Anwendung (siehe Seite 4 für die
Anbringung).

4. Beladen Sie die Dreheinrichtung mit den Röhrchen und stellen Sie den
erforderlichen Winkel ein. Stellen Sie eine gleichmäßige Verteilung sicher, um eine
gleichmäßige Drehung zu erreichen.

5. Starten Sie den Drehmischer, indem Sie den Hauptschalter nach unten drücken.

6. Nach Beendigung des Mischens schalten Sie den Hauptschalter aus, bevor Sie die
Röhrchen entfernen.

Anmerkung: Sie können Sie Drehrichtung ändern, indem Sie die Dreheinrichtung in die
gegenüberliegende Richtung schieben.

Vorsicht: Berühren Sie den Netzstecker nicht mit nassen Händen und verwenden Sie
das Gerät nicht in der Nähe einer Wasserquelle.

3

Argos Technologies RotoFlex™ Röhrchen-Rotator — Bedienungshandbuch

Wechseln der Dreheinrichtungen

1. Halten Sie den RotoFlex-Drehmischer fest in der linken Hand, während Sie die
Dreheinrichtungsachse mit der rechten Hand halten. Ziehen Sie den Drehmischerkörper mit
der linken Hand nach außen, bis die Achse sich von der Einheit löst.

Schieben

2. Entfernen Sie die gegenüber liegende Seite der Achse vorsichtig aus dem RotoFlex-Gehäuse.

3. Wählen Sie die Dreheinrichtung, die Sie verwenden wollen und montieren Sie entsprechend
auf der RotoFlex-Achse.

Deutsch

4. Führen Sie die Achse in das RotoFlex-Gehäuse ein und drehen Sie die Achse bis sie einrastet.

5. Ziehen Sie vorsichtig am Drehmischerkörper (wie in Schritt 1) und führen Sie die Achse ein.

6. Drehen Sie die Einheit, damit die Dreheinrichtungsachse mit dem RotoFlex-Motor
ausgerichtet ist.

4

Argos Technologies RotoFlex™ Röhrchen-Rotator — Bedienungshandbuch

Wartung und Reinigung

• Keine Schmierung erforderlich

• Vergewissern Sie sich vor der Reinigung, dass der Netzstecker aus der Steckdose

gezogen wurde.

• Entfernen Sie die Dreheinrichtungen.

• Das Gehäuse kann mit einem weichen angefeuchteten Tuch und einem milden nicht

korrosiven Reinigungsmittel gereinigt werden.

Deutsch

• Stellen Sie nach der Reinigung sicher, dass alle Teile vollständig trocken sind, bevor Sie

das Gerät bedienen.

• Tauchen Sie das RotoFlex-Gerät nicht in Wasser.

Warnungen

• Mischen Sie keine entammbaren Proben.

• Vermeiden Sie aggressive Lösungen oder Dämpfe.

• Treen Sie entsprechende Vorkehrungen für das Mischen von gefährlichen Proben.

Fehlersuche

Fehler Ursache Lösung

Das Gerät läuft
nicht.

Wenn die vorgeschlagenen Lösungen nicht zum Erfolg führen, wenden Sie
sich bitte an den technischen Support von Argos Technologies unter:

Argos Technologies

800-886-8675 (innerhalb von USA)

847-622-0454 (außerhalb von USA)

www.argos-tech.com

Netzkabel nicht
angeschlossen

Stromversorgung Prüfen, ob an der

Hauptschalter Prüfen, ob der

5

Prüfen, ob der
Netzstecker fest in der
Steckdose steckt

Steckdose Strom anliegt.

Hauptschalter
eingeschaltet ist.

Argos Technologies RotoFlex™ Röhrchen-Rotator — Bedienungshandbuch

Garantie

Es wird garantiert, dass der Argos RotoFlex Tube Rotator über einen Zeitraum von 12 Monaten
nach dem Kaufdatum frei von Material- und Herstellungsfehler ist, vorausgesetzt:

• Das Gerät wurde vom Anwender nicht geönet oder zu önen versucht.

• Der Anwender stellt sicher, dass das Gerät vorsichtig gereinigt und dekontaminiert wird.

• Dass das Gerät entsprechend der Bedienungsanleitung und in keiner unsachgemäßen Art

betrieben wurde.

Um eine Garantiereparatur zu erhalten, muss der Kunde die mit dem Gerät mitgelieferte
Garantiekarte zusammen mit allen erforderlichen Informationen über den Nachweis des Kaufs
zurücksenden. Wenn eine Garantiedienstleistung erforderlich ist, erfolgt die Reparatur oder
der Austausch unentgeltlich durch Argos. Frachtgebühren für das Zusenden an Argos gehen zu
Lasten des Käufers. Es werden keine anderen Garantien oder Gewährleistungen weder impliziert
noch anders ausgedrückt und keine Garantien für die Tauglichkeit für einen bestimmten
Anwendungszweck oder für den allgemeinen Gebrauch erteilt.

Kontakt

Argos Technologies, Inc.

1551 South Scottsdale Court
Suite 200
Elgin, IL 60123
Gebührenfrei (in den USA): 800-886-8675
International: [phone]

www.argos-tech.com

Deutsch

Copyright © 2011 Argos Technologies, Inc.

6

Argos Technologies RotoFlex™ Agitatore rotativo per provette — Manuale d’uso

Introduzione

Grazie per aver acquistato L’agitatore rotativo per provette RotoFlex da Argos
Technologies. L’unità è stata progettata per fornire ai ricercatori la capacità di mescolare

una grande varietà di formati delle provette (.5 - 50ml) con una rotazione di 360° . Il
caricatore rotativo regolabile consente anche l’impostazione dell’angolo di miscelazione da
0 a 90°; a seconda dell’applicazione.

Per cambiare il caricatore rotativo, commutare semplicemente la dimensione desiderata
della provetta alla barra di supporto. Non è necessario nessun attrezzo.

RotoFlex è ideale per

• Ibridizzazioni

• Puricazione del DNA

• Miscelazione della prova / re-sospensioni

• Legame con le proteine

Italian

• Immunoprecipitazione

• Qualsiasi altra procedura in cui è necessaria un’accurata miscelazione

Contenuto della confezione

Pistola provette. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 unità

Cat. Numero R2000 (120V), R2001 (220V)

Agitatore rotante per le provette da 0.5 - 1ml . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 unità

Cat. Numero R2002

Agitatore rotante per le provette da 1.5 - 2ml . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 unità

Cat. Numero R2003

Agitatore rotante per le provette da 5 - 7ml . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 unità

Cat. Numero R2004

Agitatore rotante per le provette da 10 - 15ml . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 unità

Cat. Numero R2005

Agitatore rotante per le provette da 50ml . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 unità

Cat. Numero R2006

Scaale girevole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 unità

Manuale d’uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 unità

2

Argos Technologies RotoFlex™ Agitatore rotativo per provette — Manuale d’uso

Specifiche

Modello

Velocità di

Capacità

Ambiente
Temperatura

Controllo della
velocità

Carico massimo

L x P x A (cm)

Alimentazione
elettric

Livello di rumore

Peso

Certificazioni

R2000 R2001
22rpm 18rpm
provette 42 x 0.5-0.8mL / provette 30 x 1.5-2.0mL / 14

x provette 5-7mL / provette14 x 10-15mL / provette 6 x
50mL

4°C a 60°C 20-85% RH non-condensa

Fissa

1.8lb / 0,8kg (caricatori rotativi compresi)

22.5 x 15.4 x 19.5
110 V 60 Hz 220 V 50Hz

Operazione senza rumore

1.8 lb / 0.8kg
Marchio CE

Questo dispositivo è conforme alla

normativa RoHS 2009/95/CE

Istruzioni per l’uso

1. Prima di collegare la spina ad una presa a muro con la messa a terra, assicurarci che
l’interruttore per l’alimentazione sia spento.

Italian

2. Posizionare RotoFlex su una supercie piana, orizzontale e sicura.

3. Per l’installazione del caricatore rotativo, selezionare il caricatore rotativo richiesto
dall’applicazione (vedi pagina 4).

4. Caricare le provette e aggiustare il caricatore rotativo all’angolo desiderato. Accertarsi
di distribuire le provette in modo uniforme per ottenere un buon risultato di
rotazione.

5. Avviare l’agitatore rotativo spingendo l’interruttore di alimentazione.

6. Al termine, arrestare l’alimentazione dall’interruttore prima di rimuovere le provette.

Nota: La direzione della rotazione può essere modicata premendo il caricatore rotativo
nella direzione opposta.

Attenzione: Non toccare la spina con le mani bagnate o utilizzare il dispositivo in
prossimità di una sorgente d’acqua.

3

Argos Technologies RotoFlex™ Agitatore rotativo per provette — Manuale d’uso

Cambiare i caricatori

1. Aerrare saldamente l’agitatore rotativo con la mano sinistra tenendo l’asse del
caricatore con la mano destra. Tirare delicatamente il corpo dell’agitatore rotativo
con la mano sinistra verso l’esterno no a quando l’asse viene rimossa dall’unità.

SPINGI

2. Togliere la parte opposta del corpo dell’asse tirandolo delicatamente
dall’alloggiamento RotoFlex.

3. Selezionare i caricatori che si desidera utilizzare e montarli sull’asse RotoFlex.

Italian

4. Inserire l’asse nuovamente nell’alloggiamento RotoFlex e girare nché si ssa nella
posizione.

5. Tirare delicatamente il corpo dell’agitatore (come al punto 1) e reinserire l’asse.

6. Accedere l’unità per consentire l’allineamento dell’asse del caricatore con il motore
RotoFlex.

4

Argos Technologies RotoFlex™ Agitatore rotativo per provette — Manuale d’uso

Manutenzione e pulizia

• Nessuna lubricazione è necessaria.

• Prima della pulizia assicurarsi di scollegare il cavo di alimentazione dalla presa a muro.

• Rimuovere i caricatori

• L’alloggiamento può essere pulito con un panno morbido e umido e un detergente

delicato non corrosivo.

• Dopo la pulizia, assicurarsi che tutte le parti siano completamente asciutti prima del

tentativo di operare l’unità.

• Non immergere il RotoFlex in un liquido.

Avvertimenti

• Non utilizzare mai per mescolare prove inammabile.

• Evitare l’uso di solventi aggressivi o vapori.

• Prendere le dovute precauzioni durante la miscelazione delle pericolose.

Risoluzione dei problemi

Errore Causa Soluzione

L’unità non viene
avviata

Se le soluzioni proposte non hanno successo, si prega di contattare Argos
Technologies Supporto tecnico a

Argos Technologies

800-886-8675 (negli SUA)

847-622-0454 (fuori dagli SUA)

www.argos-tech.com

Cavo di alimentazione
non collegato

Alimentazione Controllare che ci sia

Interruttore di
alimentazione

Controllare se il cavo
di alimentazione sia
collegato saldamente
alla presa a muro.

tensione elettrica alla
presa a muro.

Controllare che
l’interruttore di
alimentazione si trova in

Italian

5

Argos Technologies RotoFlex™ Agitatore rotativo per provette — Manuale d’uso

Garanzia

L’agitatore rotativo Argos Rotoex è garantito privo di difetti nei materiali e nella lavorazione per un
periodo di 12 mesi dalla data di acquisto, a condizione che:

• L’unità non è stata aperta o non è stato tentato di essere aperta dall’utente nale.

• L’utente garantisce che l’unità è stata pulita e decontaminata accuratamente.

• L’unità è stata operata in base alle istruzioni e in alcun modo improprio.

Al ne di beneciare della riparazione in garanzia, il cliente deve restituire la scheda di garanzia
fornita insieme all’unità, che include tutte le informazioni necessarie per convalidare la prova di
acquisto. In caso di servizio di garanzia richiesto, la riparazione o la sostituzione saranno fornite
da Argos senza spese. Le spese di spedizione dell’unità ad Argos sono a carico dell’acquirente. Non
ci sono altre garanzie o assicurazioni, implicite o altrimenti espresse, inclusa qualsiasi garanzia di
applicazione o merhanti

Contatto

Italian

Argos Technologies, Inc.

1551 South Scottsdale Court
Suite 200
Elgin, IL 60123
Numero verde: 800-886-8675
Numero internazionale: 847-622-0456

www.argos-tech.com

Copyright © 2011 Argos Technologies, Inc.

6

Argos Technologies - Manual del usuario del mezclador giratorio de tubos RotoFlex™

Introducción

Gracias por comprar su mezclador giratorio de tubos RotoFlex de Argos Technologies.
La unidad fue diseñada para ofrecer a los investigadores la posibilidad de mezclar tubos
de varios tamaños (0.5 - 50 mL) con una rotación de 360°. La bandeja giratoria ajustable
también le permite ajustar el ángulo de mezcla entre 0 y 90°, de acuerdo a la aplicación.

Para cambiar la bandeja, simplemente insértela a presión en el tamaño de tubo deseado en
la barra de soporte. No se requieren herramientas.

El RotoFlex es ideal para

• Hibridaciones

• Puricación de ADN

• Mezcla de muestras o resuspensiones

• Unión de proteínas

• Inmunoprecipitación

• Cualquier procedimiento en el que se necesite una mezcla bien homogénea

Español

Contenido del paquete

Mezclador giratorio de tubos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Unidad

N.º de catálogo R2000 (120V), R2001 (220V)

Bandeja para tubos de 0.5 a 1 mL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 Unidad

N.º de catálogo R2002

Bandeja para tubos de 1.5 a 2 mL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 Unidad

N.º de catálogo R2003

Bandeja para tubos de 5 a 7 mL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 Unidad

N.º de catálogo R2004

Bandeja para tubos de 10 a 15 mL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 Unidad

N.º de catálogo R2005

Bandeja para tubos de 50 mL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Unidad

N.º de catálogo R2006

Soporte de bandejas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Unidad

Manual del usuario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Unidad

2

Argos Technologies - Manual del usuario del mezclador giratorio de tubos RotoFlex™

Especificaciones

Español

Modelo

Velocidad de
rotación

Capacidad

Temperatura
ambiente

Control de
velocidad

Carga máxima

An. x Prof. x Long.
(cm)

Alimentación

Nivel de ruido

Peso

Certificaciones

R2000 R2001
22rpm 18rpm

42 tubos de 0.5 a 0.8 mL / 30 tubos de 1.5 a 2.0 mL /
14 tubos de 5 a 7 mL / 14 tubos de 10-15 mL / 6 tubos
de 50 mL

4 a 60 °C, 20 a 85 % de humedad relativa sin
condensación

Fijo

1.8 lb / 0.8 kg (incluye las bandejas)

22.5 x 15.4 x 19.5

110 V 60 Hz 220 V 50Hz
Funcionamiento silencioso

1.8 lb / 0.8kg
Marcado CE

Este dispositivo cumple con RoHS 2009/95/CE

Instrucciones de utilización

1. Verique que el interruptor de encendido está apagado antes de conectar el enchufe
a una toma de corriente con conexión de tierra.

2. Coloque el RotoFlex sobre una supercie plana, horizontal y segura.

3. Seleccione la bandeja requerida para su aplicación (vea la instalación de la bandeja en
la página 4).

4. Cargue los tubos y ajuste la bandeja en el ángulo deseado. Asegúrese de distribuir los
tubos de manera uniforme para lograr un movimiento de rotación suave.

5. Haga arrancar el mezclador presionando el interruptor de encendido.

6. Cuando haya terminado, apague el interruptor antes de retirar los tubos.

Nota: si lo desea, puede cambiar el sentido de giro empujando la bandeja en la dirección
opuesta.

Precaución: no toque el enchufe con las manos mojadas ni utilice este dispositivo cerca
del agua.

3

Argos Technologies - Manual del usuario del mezclador giratorio de tubos RotoFlex™

Cambio de las bandejas

1. Sujete rmemente el mezclador RotoFlex con la mano izquierda mientras sostiene el
eje de la bandeja con la derecha. Tire suavemente de la carcasa del mezclador con la
mano izquierda hacia afuera hasta liberar el eje de la unidad.

EMPUJAR

2. Tire suavemente del eje para desmontar su extremo opuesto de la carcasa del
RotoFlex.

3. Seleccione la bandeja que desea utilizar y móntela en el eje del Rotoex.

4. Vuelva a insertar el eje en la carcasa del RotoFlex y hágalo girar hasta que encaje en
su lugar.

5. Tire suavemente de la carcasa del mezclador (como en el paso 1) y vuelva a insertar
el eje.

6. Encienda la unidad para que el eje de la bandeja se alinee con el motor del RotoFlex.

Español

4

Argos Technologies - Manual del usuario del mezclador giratorio de tubos RotoFlex™

Mantenimiento y limpieza

• La unidad no requiere lubricación.

• Antes de limpiar, asegúrese de desenchufar el cable de alimentación de la toma de

corriente.

• Desmonte las bandejas.

• La carcasa se puede limpiar con un paño suave y húmedo y un detergente suave no

corrosivo.

• Después de limpiar, asegúrese de que todas las piezas estén completamente secas antes

de utilizar la unidad.

• No sumerja el RotoFlex en líquido.

Español

• No utilizar para mezclar muestras inamables.

• Evite los disolventes y vapores agresivos.

• Tome las precauciones adecuadas cuando mezcle muestras peligrosas.

Advertencias

Solución de problemas

Error Causa Solución

La unidad no
arranca

Si las soluciones sugeridas no dan resultado, comuníquese con el servicio
de asistencia técnica de Argos Technologies.

Argos Technologies

800-886-8675 (en EE.UU.)

847-622-0454 (fuera de EE.UU.)

www.argos-tech.com

El cable de alimentación
no está conectado

Alimentación Compruebe que hay

Interruptor de
alimentación

Compruebe que el cable
de alimentación está
firmemente enchufado
en la toma de corriente.

corriente en la toma de
corriente.

Verifique que el
interruptor de
alimentación está en la
posición ON.

5

Argos Technologies - Manual del usuario del mezclador giratorio de tubos RotoFlex™

Garantía

El mezclador giratorio de tubos RotoFlex de Argos está garantizado contra defectos de materiales y
mano de obra por un período de 12 meses a partir de la fecha de compra, siempre que:

• La unidad no haya sido abierta, o tratado de ser abierta, por el usuario nal.

• El usuario garantiza que la unidad ha sido cuidadosamente limpiada y descontaminada.

• La unidad ha sido utilizada de acuerdo con las instrucciones y no de manera indebida.

Para tener derecho a la reparación bajo garantía, el cliente debe enviar la unidad junto con la tarjeta
de garantía suministrada e incluir toda la información necesaria que valide la prueba de compra. En
caso de requerirse el servicio de garantía, la reparación o el reemplazo serán realizados por Argos sin
costo alguno. El costo del transporte de la unidad hasta Argos será por cuenta del comprador. No
existe ninguna otra garantía o garantías, implícitas ni de cualquier otro tipo, incluyendo cualquier
garantía de comerciabilidad.

Contacto

Argos Technologies, Inc.

1551 South Scottsdale Court
Suite 200
Elgin, IL 60123
Llamada sin cargo: 800-886-8675
Internacional: 847-622-0456

www.argos-tech.com

Copyright © 2011 Argos Technologies, Inc.

Español

6

アルゴス テクノロジーズ RotoFlex. 管回転装置 ―― 操作説明書

はじめに

アルゴス テクノロジーズ RotoFlex. 管回転装置をご購入いただき有難うございます。本
装置は、研究者が多様なチューブサイズ（0.5～50mL）を360度回転させて混合して使
用できるようにするために開発されました。調整可能な回転式器具があるため、0～90度
の間でさまざまな角度を織り交ぜて設定することも可能です。

固定式器具の位置を変更するには、バーを支えるためにお好みのチューブ サイズにパチ
ンと留めるだけです。工具は一切不要です。

RotoFlex は以下の用途に最適です。

• 交配

• DNA精製

• サンプルの混合 / 再懸濁

• タンパク結合

• 免疫沈降

• 徹底的な混合が必要とされる検査

付属品

Jap

管回転装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 台

Cat.番号 R2000 (120V), R2001 (220V)

回転式器具、0.5～1mLの管 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 台

Cat.番号 R2002

回転式器具、1.5～2mLの管 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 台

Cat.番号 R2003

回転式器具、5～7mLの管 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 台

Cat.番号 R2004

Rotisserie for 10 - 15mL tubes . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 台

Cat.番号 R2005

Rotisserie for 50mL tubes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 台

Cat.番号 R2006

回転式ラック. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 台

操作説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 台

2

仕様

アルゴス テクノロジーズ RotoFlex. 管回転装置 ―― 操作説明書

型名

回転速度

能力

使用時温度

速度制御

最大負荷

幅x奥行きx高さ
(cm)

電源

雑音レベル

重量

安全規格

R2000 R2001

22 rpm 18 rpm

0.5-0.8mL管 x 42本/1.5-2.0mL管 x 30本/ 5-7mL 管
x 14本/10-15mL管 x 14本/ 50mL管 x 6本

4° C～60° C、20～85 % RH、 結露なきこと

固定式

1.8lb / 0.8kg (回転式器具で構成)

22.5 x 15.4 x 19.5

110 V 60 Hz 220 V 50 Hz

無音運転

1.8 lb / 0.8kg

CE取得

本装置は、RoHS 2009/95/ECに適合しています。

操作手順

1. プラグを接地されている壁のコンセントに接続する前に、電源スイッチがオフになっ
ていることを確認してください。

Jap

2. ぐらつかないようRotoFlexを水平にして置きにします。

3. 回転式器具の取り付けに備え、ご使用方法に見合った回転式器具を選びます(4ペ
ージを参照)。

4. 管を装着し固定式器具をお好みの角度に調整します。スムーズな回転動作を確保
するために、管は必ず満遍なく割り当ててください。

5. 電源スイッチを下に押して回転装置を起動します。

6. 終わったら、管を取り外す前に電源をオフにします。

注記： 回転式器具を反対方向に押せば、回転方向を変更できます。

警告: 濡れた手でプラグに触れないでください。水の近くでは装置を使用してください。

3

アルゴス テクノロジーズ RotoFlex. 管回転装置 ―― 操作説明書

回転式器具の交換

1. 回転式器具の心棒を抑えたまま、左手でRotoFlex回転装置をしっかり掴みます。
左手で、心棒が本体から外れるまでゆっくり回転装置のボディ部分を外側に引き出

します。

押す

2. RotoFlex本体からゆっくり引いて、心棒ボディの反対側を取り外します。

3. 利用する回転式器具を選び、RotoFlexの心棒に取り付けます。

Jap

4. 回転装置のボディ部分をそっと引き（手順1と同様）、心棒を再度取り付けます。

5. 本体を回し、回転式器具の心棒がRotoFlexのモーターと並ぶようにします。

6. 本体を回し、回転式器具の心棒がRotoFlexのモーターと並ぶようにします。

4

アルゴス テクノロジーズ RotoFlex. 管回転装置 ―― 操作説明書

メンテナンスおよびクリーニング

• 注油は不要です。

• クリーニングを開始する前に、コンセントを確実に抜いておきます。

• 回転式器具は取り外します。

• 筐体は、やわらかい布に非腐食性の中性洗剤をつけて汚れを落とします。

• クリーニング後は、装置を起動する前にすべてのパーツが完全に乾いていることを確

認してください。

• RotoFlexを液体に浸したりしないでください。

警告

• 可燃性のサンプルを混合するのに使用しないでください。

• 刺激性の溶剤や蒸気は避けてください。

• 危険性の高いサンプルを混合する際には、適切な事前策を講じておいてくだ

トラブルシューティング

発生しているトラブル 内容 考えられる原因

装置が動かない

ここで紹介している解決策で問題が改善されない場合には、アルゴス テクノロジ

ーズ社の技術サポート センターまでご連絡ください。

アルゴス テクノロジーズ社

800-886-8675 (アメリカ合衆国内からの場合)

847-622-0454 (アメリカ合衆国外からの場合)

www.argos-tech.com

電源コードが接続されて
いない

電源供給 コンセントに電源がきてい

電源スイッチ 電源スイッチがオンになっ

電源コードが壁のコンセン

トにしっかり差し込んでく

ださい

るか確かめてください

ているか確かめてください

Jap

5

アルゴス テクノロジーズ RotoFlex. 管回転装置 ―― 操作説明書

保証

アルゴスRotoFlex管回転装置は、購入日から1年間は材料および仕上がりにおいて欠陥がないこ
とを保証します。保証が適用されるのは、以下の状況下で使用していた場合に限ります。

• 装置がエンドユーザーにより改造、分解されていないこと

• クリーニングおよび洗浄は注意深く行われていること

• 本操作説明書を守った上で操作し、使用目的以外の用途に本装置を使用していないこと

保障期間中に修理サービスを受けるには、お客様は装置と一緒に保証カードを送る必要がありま
す。カードには、購入証明を示す必要情報が漏れなく記載されていなければなりません。修理が有
効な場合には、無償にてアルゴスが修理または交換作業を行います。装置の返却に伴う送料はお
客様のご負担となります。ここで明示する以外の保証は一切存在しないこととします。

連絡先

Argos Technologies, Inc.

[e-mail]

エルジン、イリノイ州 60123
フリーダイヤル: 800-886-8675
国際電話: 847-622-0456

www.argos-tech.com

Jap

転載を禁ず © 2011 Argos Technologies, Inc.

6

manufacturing solutions for science
