MANUALE D’USO E MANUTENZIONE
MODELLO PERFORMANCE
Per$informazioni,$supporto$tecnico$ed$assistenza$visita$il$sito$www.argentobike.it
BICICLETTA EPAC –
BICICLETTA A PEDALATA
ASSISTITA
22
33
1 PREFAZIONE ................................................................................................................... 4
1.1 GENERALITÀ .................................................................................................................... 4
1.2 SERVIZIO ASSISTENZA ...................................................................................................... 4
1.3 FORMA GRAFICA DEGLI AVVERTIMENTI SULLA SICUREZZA ................................................... 4
2 AVVERTENZE DI SICUREZZA ........................................................................................ 5
2.1 NORME GENERALI DI SICUREZZA ....................................................................................... 5
2.2 RESPONSABILITÀ .............................................................................................................. 5
2.3 AVVERTENZE PER GLI UTILIZZATORI ................................................................................... 5
2.4 AVVERTENZE PER LA MANUTENZIONE ................................................................................ 6
2.5 ALTRE DISPOSIZIONI ......................................................................................................... 6
2.6 DEPOSITO A MAGAZZINO ................................................................................................... 7
3 DESCRIZIONE DELLA BICICLETTA (EPAC) ................................................................. 7
3.1 LISTA DELLE PARTI ........................................................................................................... 7
3.2 CONDIZIONI D’USO ............................................................................................................ 8
3.3 AMBIENTE D’USO ............................................................................................................. 8
3.4 USI IMPROPRI E CONTROINDICAZIONI .................................................................................... 9
4 SOLLEVAMENTO E TRASPORTO ............................................................................... 10
4.1 SOLLEVAMENTO ............................................................................................................. 10
4.2 TRASPORTO ................................................................................................................... 10
5 MESSA IN SERVIZIO ..................................................................................................... 11
5.1 CARICA DELLA BATTERIA ................................................................................................. 11
5.2 LUCE POSTERIORE ......................................................................................................... 11
5.3 DISPOSITIVI DI COMANDO ................................................................................................ 12
5.4 RUOTE ........................................................................................................................... 12
5.5 IMPIANTO FRENANTE ...................................................................................................... 12
6 ASSEMBLAGGIO .......................................................................................................... 13
6.1 ASSEMBLAGGIO MODELLO PERFORMANCE .................................................................................... 13
7 INSTRUZIONI DI MANUTENZIONE .............................................................................. 14
7.1 LAVAGGIO ..................................................................................................................... 14
7.2 LUBRIFICAZIONE CATENA ............................................................................................... 15
7.3 CONTROLLO DELLE PARTI .............................................................................................. 15
8 DISPLAY LCD ................................................................................................................ 16
8.1 PREFAZIONE .................................................................................................................. 16
8.2 ACCENSIONE / SPEGNIMENTO ......................................................................................... 16
8.3 PEDALATA ASSISTITA (PAS) ........................................................................................... 16
8.4 VIAGGIO (TRIP) & INFORMAZIONI DI VIAGGIO (ODO) ....................................................... 16
8.5 GESTIONE DELLE LUCI ………………………...……………………………..………………17
8.6 CAMMINATA ASSISTITA .................................................................................................... 17

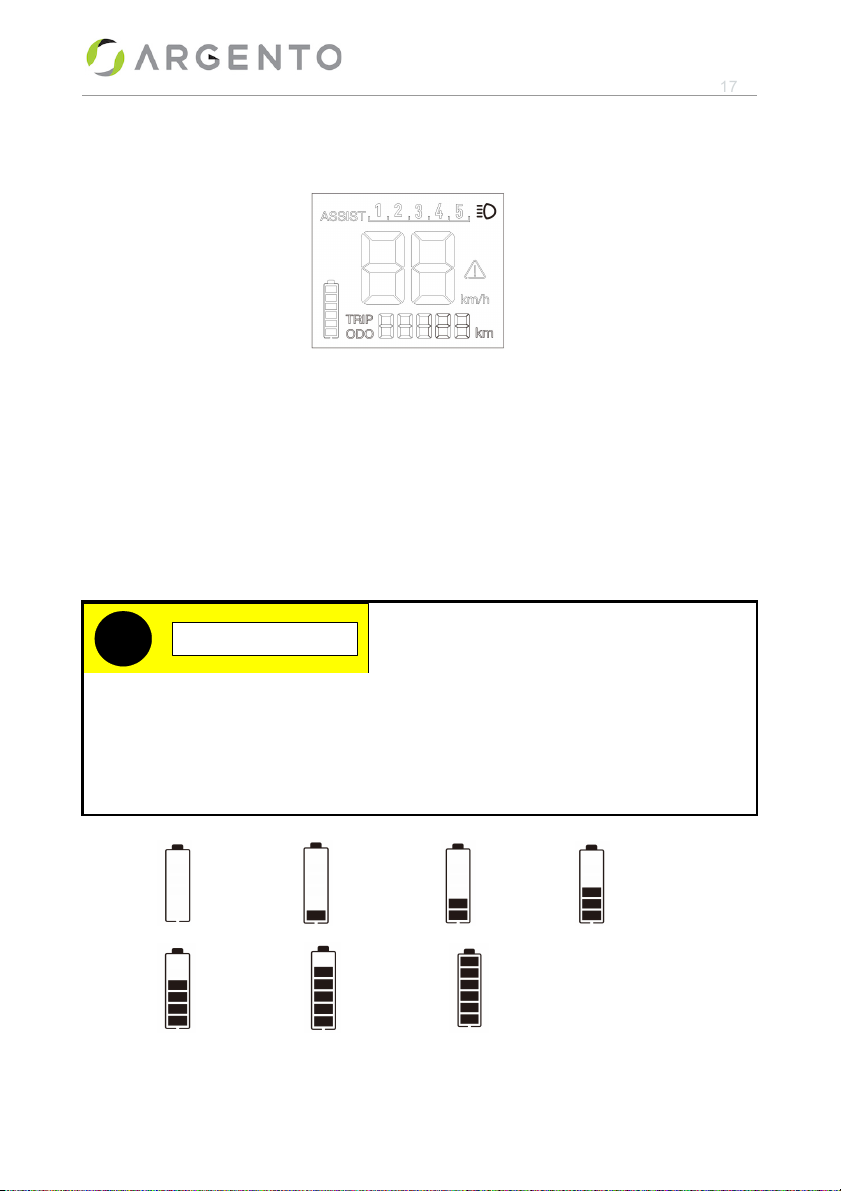

8.7 INDICATORE DI BATTERIA ..…………………...…….…………………………………………17
9 CONFIGURAZIONE DEL DISPLAY LCD ...................................................................... 18
9.1 RETROILLUMINAZIONE DEL DISPLAY ................................................................................. 18
9.2 SPEGNIMENTO AUTOMATICO DEL DISPLAY ....................................................................... 18
9.3 DIAMETRO DELLA RUOTA ................................................................................................ 18
9.4 PASSWORD / LIMITE DI VELOCITÀ .................................................................................... 18
10 CODICI ERRORE ........................................................................................................... 20
11 DIAGRAMMA CONNESSIONI ....................................................................................... 21
44
1. PREFAZIONE
1.1 Generalità
Questo manuale costituisce parte integrante ed essenziale della bicicletta a
pedalata assistita (EPAC) e deve essere consegnato all’utilizzatore.
Prima della messa in funzione, è indispensabile che gli utilizzatori leggano,
comprendano e seguano scrupolosamente le disposizioni che seguono.
Il costruttore non risponde di danni arrecati a persone e/o cose oppure alla
bicicletta a pedalata assistita, se essa è utilizzata in modo scorretto rispetto
alle prescrizioni indicate.
Nell’ottica del continuo sviluppo tecnologico, la casa costruttrice si riserva di
modificare la bicicletta a pedalata assistita (EPAC) senza preavviso, senza che sia
automaticamente aggiornato questo manuale.
1.2 Servizio Assistenza
Per qualunque inconveniente o richiesta di chiarimento, contattate senza esitazioni
il Servizio Assistenza del Suo rivenditore autorizzato ARGENTO, che dispone di
personale competente e specializzato, attrezzature specifiche e ricambi originali.
1.3 Forma grafica degli avvertimenti sulla sicurezza
Per identificare i messaggi di sicurezza nel presente manuale, saranno utilizzati i
seguenti simboli grafici di segnalazione. Essi hanno la funzione di attirare
l’attenzione del lettore / utilizzatore ai fini di un uso corretto e sicuro della bicicletta
a pedalata assistita.
ATTENZIONE
!
Prestare attenzione
Evidenzia norme comportamentali da tenere onde evitare danni alla bicicletta
a pedalata assistita e/o l’insorgere di situazioni pericolose.
PERICOLO
!
Rischi residui
Evidenzia la presenza di pericoli che causano rischi residui a cui l’utilizzatore
deve porre attenzione ai fini di evitare infortuni o danni materiali.
55
2. AVVERTENZE DI SICUREZZA
2.1 Norme generali di sicurezza
ATTENZIONE
!
Utilizzo della bicicletta a pedalata assistita
Ogni utilizzatore deve aver prima letto il presente manuale d’uso e
manutenzione; in particolare il capitolo sulle indicazioni riguardanti la
sicurezza.
ATTENZIONE
!
Rischi connessi all’uso della bicicletta a
pedalata assistita
Nonostante l’applicazione dei dispositivi di sicurezza, per un uso sicuro della
bicicletta a pedalata assistita si deve prendere nota di tutte le prescrizioni
relative alla prevenzione degli infortuni riportate in questo manuale.
Rimanere sempre concentrati durante la guida e NON sottovalutare i rischi
residui connessi all’uso della bicicletta a pedalata assistita.
Anche se siete già pratici nell’uso della bicicletta a pedalata assistita, è necessario
seguire le istruzioni qui riportate, oltre alle precauzioni di carattere generale da
osservare durante la guida di un mezzo a motore.
2.2 Responsabilità
Il mancato rispetto delle istruzioni operative e delle prescrizioni di sicurezza
contenute nel presente manuale esime il costruttore da qualsiasi responsabilità.
Qualora la manutenzione della bicicletta a pedalata assistita fosse eseguita in modo
non conforme alle istruzioni fornite, con ricambi non originali o comunque in modo
tale da pregiudicarne l’integrità o modificarne le caratteristiche, il costruttore si
riterrà sollevato da qualsiasi responsabilità inerente la sicurezza delle persone e il
funzionamento difettoso della bicicletta a pedalata assistita.
Se sentite dei rumori insoliti, o avvertite qualcosa di strano, fermate
immediatamente la bicicletta a pedalata assistita. Effettuate successivamente
un controllo ed eventualmente, contattate il Servizio Assistenza.
L'impegno della sede stradale pubblica implica la conoscenza ed il rispetto
delle norme del codice della strada.
Per qualsiasi dato non compreso o non deducibile dal presente manuale si
raccomanda di consultare direttamente il Servizio Assistenza del vostro rivenditore
autorizzato ARGENTO.
2.3 Avvertenze per gli utilizzatori
- È vietato caricare un passeggero.
- Può essere utilizzata solo da adulti e ragazzi esperti.
- Non assumere alcool o droghe prima di guidare la bicicletta a pedalata assistita.
66
- Questo modello di bicicletta a pedalata assistita è progettato e costruito per essere
usato all’aperto, su strade pubbliche o piste ciclabili.
- Non chiedere alla bicicletta a pedalata assistita prestazioni superiori a quelle per
cui è stata progettata.
- Non guidare mai la bicicletta a pedalata assistita con parti smontate.
- Evitare superfici irregolari ed ostacoli.
- Guidare con entrambe le mani sul manubrio.
- Sostituire le parti usurate e/o danneggiate, controllare che le protezioni funzionino
nel modo corretto prima dell’utilizzo.
2.4 Avvertenze per la manutenzione
Ogni intervento di manutenzione deve avvenire con la batteria scollegata.
Durante ogni fase di manutenzione gli operatori devono essere dotati
dell’equipaggiamento antinfortunistico necessario.
Gli utensili utilizzati per la manutenzione devono essere idonei e di buona qualità.
Non usare benzina o solventi infiammabili come detergenti, ma ricorrere sempre a
solventi non infiammabili e non tossici.
Limitare al massimo l’uso dell’aria compressa (max 2 bar) e proteggersi con occhiali
aventi ripari laterali.
Non ricorrere mai all’uso di fiamme libere come mezzo di illuminazione quando si
procede ad operazioni di verifica o di manutenzione.
Dopo ogni intervento di manutenzione o regolazione accertarsi che non rimangano
attrezzi o corpi estranei fra gli organi di movimento della bicicletta a pedalata
assistita.
ATTENZIONE
!
Ricambi originali
Utilizzate esclusivamente ricambi originali ARGENTO.
È esclusa qualsiasi responsabilità del Costruttore per danni o perdite di
funzionalità causati in seguito all'impiego di accessori e parti non originali.
2.5 Altre disposizioni
La prima cosa da fare quando si inizia l’utilizzo, è controllare la presenza ed
integrità delle protezioni e il funzionamento delle sicurezze.
Se riscontrate qualche difetto non utilizzate la bicicletta a pedalata assistita!
PERICOLO
!
Ripari
È tassativamente vietato, pertanto, modificare o rimuovere i ripari della
batteria, della catena, ecc. le targhe di attenzione e di identificazione.
77
2.6 Deposito a magazzino
Nel caso in cui la bicicletta a pedalata assistita dovesse essere immagazzinata e
conservata per lunghi periodi di inattività, occorre effettuare le seguenti operazioni:
- Ripararla in luogo asciutto ed arieggiato.
- Eseguire una pulizia generale della bicicletta a pedalata assistita.
- Togliere la batteria dalla sede e posizionare la chiave su OFF.
- Lasciare la bicicletta sul cavalletto.
- Proteggere i contatti elettrici esposti con prodotti antiossidanti.
- Ingrassare tutte le superfici non protette da vernici o trattamenti anticorrosione.
3. DESCRIZIONE DELLA BICICLETTA (EPAC)
3.1 Lista delle parti
1. Luce posteriore
2. Sella
3. Batteria SAMSUNG 36V
4. Display
5. Leve freno
6. Cambio SHIMANO
7. Luce frontale
8. Forcella
9. Ruota 27.5” x 3.0
10. Freno a disco meccanico
11. Centralina
12. Presa motore
13. Catena
14. Cavalletto
15. Motore
88
3.2 Condizioni d’uso
La bicicletta a pedalata assistita è stata progettata e costruita per essere guidata
all’esterno, sulla viabilità pubblica e nelle piste ciclabili, ma sempre su superfici
asfaltate.
Ogni modifica dello stato di costruzione può compromettere il comportamento la
sicurezza e la stabilità della bicicletta a pedalata assistita e può condurre ad un
incidente.
Altri tipi di impiego, oppure l’ampliamento dell’impiego oltre quello previsto, non
corrispondono alla destinazione attribuita dal costruttore, e pertanto il costruttore
non può assumersi alcuna responsabilità per danni eventualmente risultanti.
3.3 Ambiente d’uso
La bicicletta a pedalata assistita può essere utilizzata all’esterno, in assenza di
condizioni atmosferiche avverse (pioggia, grandine, neve, vento forte, ecc.).
Temperatura massima ammessa: +40°C
Temperatura minima ammessa: +0°C
Umidità massima ammessa: 80%
L’ambiente di utilizzo deve presentare un fondo asfaltato piano, compatto, privo di
asperità, buche o avvallamenti, privo di ostacoli e macchie d’olio.
Inoltre il luogo di utilizzo deve essere illuminato, dal sole o da luci artificiali, in modo
tale da garantire la corretta visione del percorso e dei comandi della bicicletta a
pedalata assistita (consigliati da 300 a 500 lux).
ATTENZIONE
!
Ambienti d’uso vietati
La bicicletta a pedalata assistita non deve essere utilizzata:
in aree soggette a rischio di incendi o di esplosioni;
in ambienti con atmosfera corrosiva e/o chimicamente attiva;
in ambienti scarsamente illuminati;
su terreni con pendenza superiore al 10%;
su terreni sconnessi, non asfaltati.
99
3.4 Usi impropri e controindicazioni
Le azioni qui di seguito descritte, che ovviamente non possono coprire l’intero arco
di potenziali possibilità di “cattivo uso” della bicicletta a pedalata assistita, sono da
considerarsi assolutamente vietate
ATTENZIONE
!
OPERAZIONI VIETATE
L’esecuzione di operazioni vietate invalida la garanzia.
Il costruttore declina ogni responsabilità per eventuali danni a cose e
persone derivanti dall’esecuzione di operazioni vietate.
PERICOLO
!
È ASSOLUTAMENTE VIETATO
Guidare la bicicletta a pedalata assistita per impieghi diversi da quelli per i
quali è stata costruita, cioè il diporto di un passeggero.
Guidare la bicicletta a pedalata assistita in aree dove vi sia il pericolo di
esplosioni.
Guidare la bicicletta a pedalata assistita in presenza di condizioni
atmosferiche avverse (pioggia battente, grandine, neve, forte vento, ecc.).
Trasportare un passeggero.
Guidare la bicicletta a pedalata assistita sotto l’effetto di alcool o droghe.
Guidare la bicicletta a pedalata assistita se il proprio peso è superiore a
quello consentito.
Caricare la batteria in ambiente troppo caldo o non sufficientemente
ventilato.
Coprire la batteria durante la ricarica.
Fumare o utilizzare fiamme libere vicino alla zona di ricarica.
Transitare o sostare su superfici con pendenza maggiore del 10% o
sconnesse (non asfaltate, con buche, avvallamenti, ostacoli, ecc.).
Eseguire qualsiasi intervento di manutenzione con la batteria collegata.
Utilizzare ricambi non originali.
Inserire gli arti o le dita fra le parti mobili della bicicletta.
1010
4. SOLLEVAMENTO E TRASPORTO
4.1 Sollevamento
Il peso della bicicletta a pedalata assistita è di circa 25 kg, per cui si consiglia il
sollevamento da parte di due persone adulte.
PERICOLO
!
Schiacciamento ed urto
Durante il sollevamento si deve operare con estrema cautela onde evitare
danni alle persone e alle cose.
Questa operazione deve essere eseguita da due persone.
Il costruttore non risponde di rotture dovute al sollevamento e/o al trasporto della
bicicletta a pedalata assistita dopo la consegna.
4.2 Trasporto
Per garantire la sicurezza del trasporto su furgoni è necessario impedire lo
spostamento della bicicletta a pedalata assistita. Questo si ottiene appoggiandola
sul cavalletto e vincolandola con fasce o cavi di ancoraggio in buono stato.
A questo proposito, i dispositivi di aggancio devono essere installati in modo da non
danneggiare il telaio e le altre parti della bicicletta.
1111
5. MESSA IN SERVIZIO
5.1 Carica della batteria
Prima di utilizzare la bicicletta per la prima volta occorre caricare la batteria per
almeno 4-6 ore, fino al completamento di carica, utilizzando l'apposito carica
batterie fornito in dotazione.
Il tempo medio di ricarica è di circa 4-6 ore. Le batterie sono del tipo al Litio.
Per prolungare al massimo la vita stessa della batteria si raccomanda una ricarica
completa ogni trenta giorni anche se la bicicletta non viene utilizzata.
Si consiglia di caricare la batteria con il suo apposito carica batterie dopo
ogni utilizzo della bicicletta a pedalata assistita.
Ricarica con batteria inserita :
Assicurarsi di spegnere il display LCD (descrizione al punto 8.2 del presente
manuale).
Inserire la spina del carica batterie nell'apposita presa sulla batteria.
Collegare il carica batterie alla presa di rete (230V/50Hz).
Ricarica con batteria estratta :
Inserire la chiave nella serratura posta sul coperchio della batteria.
Partendo dalla posizione di BLOCCO (identificata dal simbolo del lucchetto chiuso)
; girare la chiave in posizione oraria ed estrarre la batteria
utilizzando l’apposita maniglia della batteria per portare la batteria sul banco da
lavoro .
Inserire la spina del carica batterie nell'apposita presa sulla batteria.
Collegare il carica batterie alla presa di rete (230V/50Hz).
Durante la ricarica nel carica batterie è accesa la spia rossa, quando la
ricarica è completa si spegne la spia rossa e si accende la spia verde.
5.2 Luce posteriore
All’interno della scatola del caricatore viene posizionata la luce posteriore.
Installare la luce posteriore sul cannotto della sella all’altezza desiderata.
Rimuovere l’etichetta trasparente presente sulla luce posteriore prima del primo
utilizzo. Accendere/Spegnere la luce tramite l’apposito pulsante presente sulla luce.
1212
PERICOLO
!
Precauzioni durante la ricarica
Collegare sempre lo spinotto alla batteria e poi la spina di alimentazione alla
rete.
Quando la ricarica è completata staccare sempre prima la spina dalla rete e
poi lo spinotto dalla batteria.
Ricaricare sempre la batteria completamente.
Usare sempre alimentatori originali.
Non lasciare la batteria in carica per più di 16 ore.
Ricaricare sempre in ambiente ventilato.
Non ricaricare la batteria in ambienti troppo caldi.
Non ricaricare la batteria nella vicinanza di liquidi infiammabili.
Non coprire in nessun modo la batteria durante la ricarica.
Se la batteria emette un cattivo odore, staccare immediatamente la spina
dalla rete di alimentazione ed aerare il locale, non toccate la batteria.
Tenete la batteria in luogo fresco e asciutto, quando non la utilizzate.
5.3 Dispositivi di comando
Controllare l’efficienza e lo stato di carica della batteria. L'utilizzo in ambiente molto
freddo degrada velocemente l'efficienza della batteria. Controllare la tensione e la
lubrificazione della catena. Controllare che i pedali siano completamente serrati
nelle loro rispettive posizioni.
5.4 Ruote
Verificare la pressione di gonfiaggio delle gomme. Verificare lo stato di usura delle
gomme: non vi devono essere tagli, screpolature, corpi estranei, rigonfiamenti
anomali, tele in vista e altri danni.
5.5 Impianto frenante
Controllare il funzionamento dei freni con una prova di frenatura a bassa velocità
(max 6km/h) in una zona libera da ostacoli, prima con il freno posteriore e poi con
quello anteriore.
ATTENZIONE
!
Verifica negativa
Nel caso in cui, in occasione dei controlli preliminari, dovessero essere
riscontrati difetti di qualsiasi tipo ed anche una sola verifica risulti negativa,
NON GUIDARE LA BICICLETTA A PEDALATA ASSISTITA.
Attivare immediatamente tutte le misure per eseguire una riparazione
adeguata, e se necessario, contattare il Servizio Assistenza.
1313
6. ASSEMBLAGGIO
6.1 Assemblaggio modello PERFORMANCE
1. Rimuovere attentamente la bici dall’imballo, in
seguito rimuovere tutto il materiale di protezione,
stando attenti a non graffiare le parti verniciate e
tirare i cavi della bici.
L’assemblaggio deve essere un’operazione
eseguita da due persone adulte, per non
incorrere ad infortuni o schiacciamenti.
2. Inserire la ruota frontale negli appositi alloggi
della forcella anteriore, serrare la ruota con
l’apposito dispositivo di chiusura rapida.
3. Serrare la luce frontale tramite il proprio bullone,
assicurarsi che la luce frontale sia correttamente
allineata al centro della forcella.
4. Rimuovere la placca frontale posizionata sul
piantone del manubrio.
Inserire il manubrio nell’apposito alloggio sul
piantone manubrio.
Posizionare la placca precedentemente rimossa
nella sua posizione originaria e serrare i rispettivi 4
bulloni; assicurarsi che il manubrio sia in posizione
centrale rispetto al piantone manubrio.
5. Inserire il piantone della sella nella bici,
assicurandosi di orientare la sella e di stringere
correttamente il piantone della sella con l’apposito
dispositivo presente sul telaio come mostrato nella
foto di destra.
6. Identificare il pedale di destra tramite il marchio R
posto sull’asse del pedale, metre il marchio L
identifica il pedale di sinistra.
Serrare bene il pedale di sinistra in senso antiorario
ed il pedale di destra in senso orario, nelle loro
rispettive posizioni per evitare seri infortuni durante
l’uso della bici e danni alla bici.
ASSICURARSI CHE TUTTA LA BULLONERIA ED
I PEDALI SIANO STRETTI BENE
1414
PERICOLO
!
Pericolo di infortuni
• Verificare che tutti i bulloni ed i pedali siano stati correttamente serrati.
• Il malposizionamento dei pedali e/o il mancato serraggio degli stessi puo’
danneggiare il rapporto anteriore e/o provocare la fuoriuscita dei pedali durante la
guida della bici, con il rischio di causare seri infortuni a se stesso ed agli altri.
ATTENZIONE
!
Verifica negativa
• Nel caso in cui, in occasione dell’assemblaggio, dovessero essere riscontrati dei
passaggi non chiari o difficolta’ nell’assemblaggio stesso, NON GUIDARE LA
BICICLETTA A PEDALATA ASSISTITA.
• Contattare il Servizio Assistenza del proprio rivenditore autorizzato ARGENTO.
7. INSTRUZIONI DI MANUTENZIONE
Tutte le operazioni di manutenzione devono essere eseguite con il display
spento, batteria estratta e la bicicletta appoggiata al cavalletto.
Dopo ogni intervento di manutenzione ordinaria è obbligatorio una verifica sul
perfetto funzionamento di tutti i comandi.
Il presente manuale non approfondisce informazioni riguardanti smontaggio e
manutenzione straordinaria, poiché tali operazioni andranno eseguite sempre ed in
via esclusiva dal personale del Servizio Assistenza del vostro rivenditore
autorizzato ARGENTO.
Il Servizio Assistenza è in grado di fornire tutte le indicazioni e di rispondere a tutte
le richieste per curare e mantenere perfettamente efficiente la vostra bicicletta a
pedalata assistita.
ATTENZIONE
!
Verifica negativa
• In caso anche una sola verifica risulti negativa, NON GUIDARE la
bicicletta a pedalata assistita.
• Attivare immediatamente tutte le misure per eseguire una riparazione
adeguata e se necessario, contattare il servizio assistenza del vostro
rivenditore.
7.1 Lavaggio
La pulizia della bicicletta a pedalata assistita non solo è questione di decoro ma
consente anche di rilevare immediatamente un’eventuale difetto della stessa.
Per non danneggiare o compromettere il funzionamento dei vari componenti,
soprattutto delle parti elettriche, la pulizia va effettuata prendendo alcune
1515
precauzioni. È assolutamente vietato indirizzare getti di acqua in pressione verso le
parti elettriche, il motore, il display e la batteria, per le quali si consiglia il lavaggio
con spugna.
Prima di avviare la bicicletta a pedalata assistita, asciugare completamente con aria
compressa a bassa pressione e verificare che non sia rimasta umidità residua sui
componenti elettrici.
7.2 Lubrificazione catena
È importante lubrificare la catena regolarmente, per evitare un’usura eccessiva e
per prolungarne la durata.
1. Pulire tutta la lunghezza delle maglie con uno straccio.
2. Spruzzare su tutte le maglie un apposito grasso in spray per catene di
trasmissione.
7.3 Controllo delle parti
Il telaio portante della bicicletta a pedalata assistita e le saldature devono essere
privi di difetti visibili quali: crepe, deformazioni, incisioni, corrosioni, ecc.
Assicurarsi che tutti i bulloni ed i pedali della bicicletta a pedalata assistita
siano ben serrati.
Verificare lo stato ed il fissaggio della batteria, le guaine dei cavi elettrici devono
essere in buono stato e i terminali devono essere ben serrati e non corrosi.
Verificare lo stato di carica della batteria, mediante l'indicatore posto sul display al
manubrio. Per una corretto utilizzo della batteria del vostro veicolo EPAC si
suggerisce di caricare sempre la batteria dopo ogni utilizzo della bici.
Tramite l’apposita valvola di gonfiaggio presente sui cerchioni, controllare la
pressione di gonfiaggio delle gomme utilizzando un compressore ed una pistola con
manometro.
Controllare lo stato del battistrada, del cerchio e il fissaggio dei cerchi ai mozzi. In
caso di sostituzione delle gomme, rivolgetevi al Servizio Assistenza o a un
gommista qualificato.
Non modificate il tensionamento dei raggi: la regolazione deve essere eseguita da
personale specializzato e con mezzi idonei.
I freni devono essere regolati in modo da assicurare una frenata efficace e allo
stesso tempo le leve di comando devono avere una corsa adeguata per poter
modulare la frenata: in altre parole i freni non devono essere né troppo lenti né
troppo tirati.
1616
8. DISPLAY LCD
8.1 Prefazione
La bicicletta elettrica a pedalata assistita è provvista di un display LCD per una
gestione completa di tutte le funzionalità previste per la sua bici.
8.2 Accensione / Spegnimento
Tenere premuto per almeno 2 secondi il pulsante ON per accendere / spegnere il
display LCD.
8.3 Pedalata assistita (PAS)
Premere il pulsante + o – per aumentare o diminuire il livello del PAS (modalità di
pedalata assistita). Il livello 5 è il massimo livello selezionabile e fornisce il massimo
aiuto possibile dal motore della bicicletta a pedalata assistita, contrariamente il
livello 1 fornisce il minimo aiuto dal motore.
8.4 Viaggio (TRIP) & Informazioni viaggio (ODO)
La funzione TRIP consiste nel mostrare i Km parziali percorsi con la propria bici
elettrica, mentre la funzione ODO consiste nel mostrare i Km totali percorsi con la
propria bici elettrica.
Premere il pulsante ON per passare dalla funzione TRIP a ODO.
Premere contemporaneamente i pulsanti + e – per azzerare la funzione TRIP.
1717
8.5 Gestione delle luci
Tenere premuto per almeno 1.5 secondi il pulsate + per accendere / spegnere la
luce anteriore presente sulla bicicletta a pedalata assistita.
La luce posteriore deve essere accesa / spenta manualmente attraverso l’apposito
pulsante presente sulla luce posteriore.
Controllare che i catarifrangenti siano presenti e ben serrati nella ruota anteriore e
posteriore.
8.6 Camminata assistita
Tenere premuto per almeno 3 secondi il pulsante – per attivare la funzione di
camminata assistita, la stessa funzione viene interrotta al rilascio del pulsante –
La funzione di camminata assistita permette alla bici di attivare il motore senza la
necessità di pedalare, tale funzione permette alla bici di raggiungere una velocità
massima di 6 Km/h.
ATTENZIONE
!
Camminata assistita
Non usare mai la funzione di camminata assistita mentre si è in sella, in
quanto le parti elettriche della bici potrebbero danneggiarsi.
Usare sempre la funzione di camminata assistita mentre si cammina di
fianco la propria bici elettrica, impugnando saldamente con entrambe le
mani le monopole del manubrio.
8.7 Indicatore di batteria
0-10% 0 11-25% 1 26-40% 2 41-55% 3
56-70% 4 71-85% 5 86-100 6
Per un buon uso e manutenzione della batteria si consiglia di caricare
completamente la batteria dopo ogni utilizzo della propria bici elettrica.
1818
9. CONFIGURAZIONE DEL DISPLAY LCD
Premere velocemente e consecutivamente per 2 volte il pulsante ON per entrare
nella configurazione del display LCD.
All’interno della configurazione del display, premere i pulsanti + e – per cambiare il
valore del singolo parametro, premere il pulsante ON per passare al successivo
parametro, premere velocemente e consecutivamente per 2 volte il pulsante ON per
uscire dalla configurazione del display LCD.
9.1 Retroilluminazione del display
Segnalato dal simbolo , valori ammessi : 1-5.
9.2 Spegnimento automatico del display
Segnalato dal simbolo , valori ammessi : 0-60.
I valori impostati corrispondono ai minuti.
Se il valore impostato è 0 tale funzione non è attivata.
Se il valore importato è un valore tra 1 e 60 il display si spegnerà in automatico
dopo determinati minuti.
9.3 Diametro della ruota
Segnalato dal simbolo , valori ammessi : 10-35.
I valori impostati corrispondono ai pollici del diametro della ruota. Per il modello
MINIMAX lasciare il valore su 20 altrimenti i valori visualizzati sul display durante
l’uso della propria bici non saranno veritieri.
9.4 Password / Limite di velocità
Per accedere al parametro del limite di velocità è necessario prima posizionarsi sul
paramentro password indicato nel display con il simbolo :
In seguito inserire la password ”0579” attraverso i pulsanti + e – , confermare ogni
singolo valore nella password digitata con il pulsante ON .
Dopo aver digitato correttamente la password si entra nel parametro del limite di
velocità segnalato dal simbolo ,valori ammessi : 10-45 ; premere il
pulsante ON per confermare il valore del parametro inserito.
1919
ATTENZIONE
!
Velocità consentita
La velocità massima consentita per legge è di 25km/h.
Eventuali interventi non autorizzati dal costruttore alla centralina escludono
il costruttore di eventuali danni causati a persone e/o cose , inoltre viene
invalidata la garanzia sul prodotto acquistato.
La centralina è stata programmata per non permettere variazioni al
parametro della velocità massima.
PERICOLO
!
Pericolo di infortuni
• Tenere una velocità e un comportamento adeguati alle proprie capacità,
non usare mai la bici al di sopra di 25Km/h in quanto si potrebbero
causare gravi danni ed infortuni a se stessi o ad altre persone.
2020
10. CODICI ERRORE
Nel caso si verifichi un malfunzionamento alla propria bicicletta elettrica, il rispettivo
codice errore apparirà sul display, come nell’esempio qui riportato :
Si prega di consultare la seguente tabella dei codici errori e riportare il tutto al
servizio assistenza.
Codice
Definizione
01
Errore di comunicazione
03
Errore nel sistema frenante
04
Errore accelleratore
06
Protezione per bassa tensione
07
Protezione per alta tensione
08
Anomalia nel sensore hall
09
Anomalia della linea di fase
10
Surriscaldamento centralina
11
Errore del PAS
12
Anomalia del sensore corrente
13
Surriscaldamento batteria
14
Surriscaldamento motore
21
Errore del sensore velocità
22
Anomalia del BMS
2121
11. DIAGRAMMA CONNESSIONI
2222
DISTRIBUITO DA:
Loading...
