Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
Złożenie robota Arexx YETI YT-3000

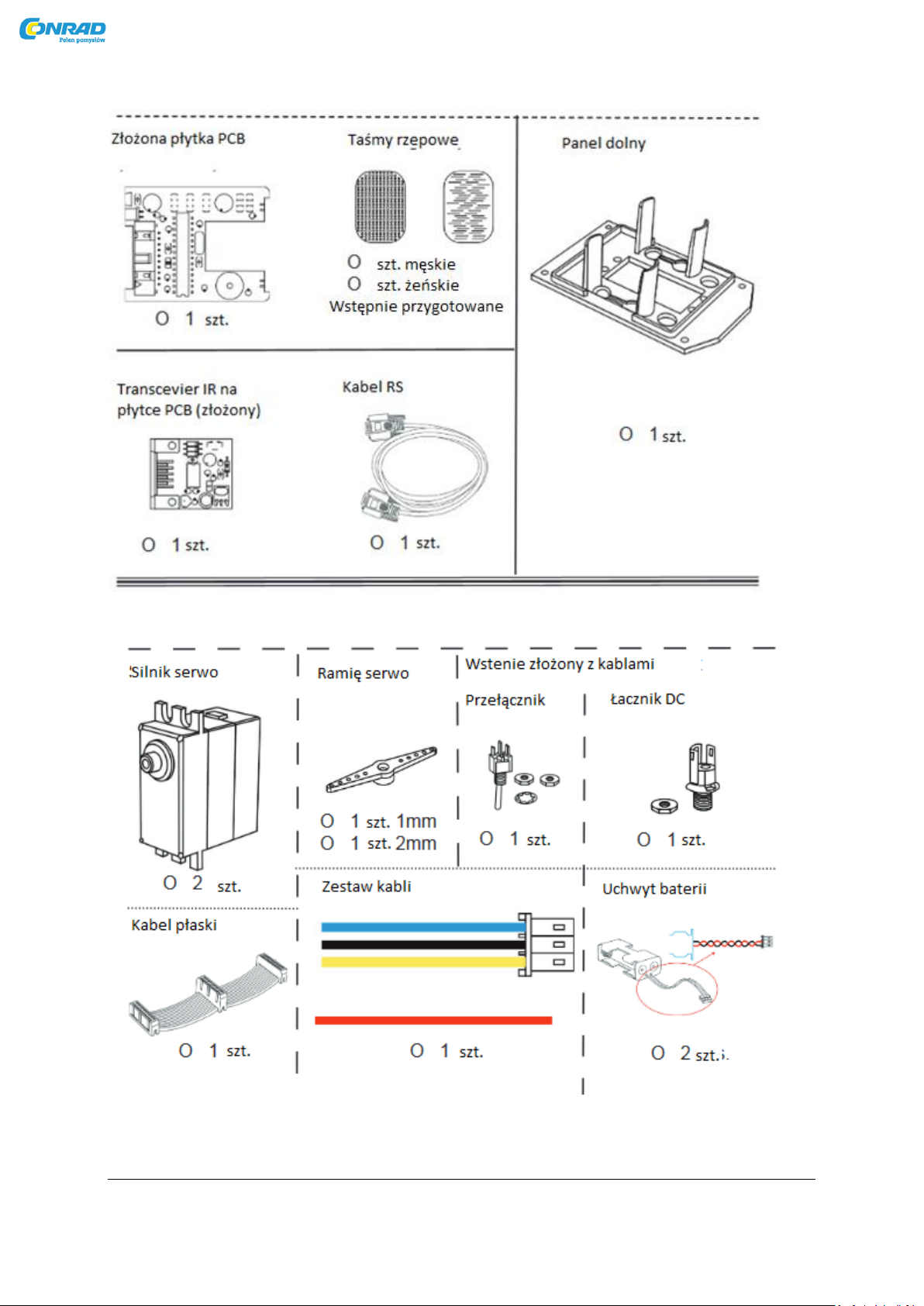

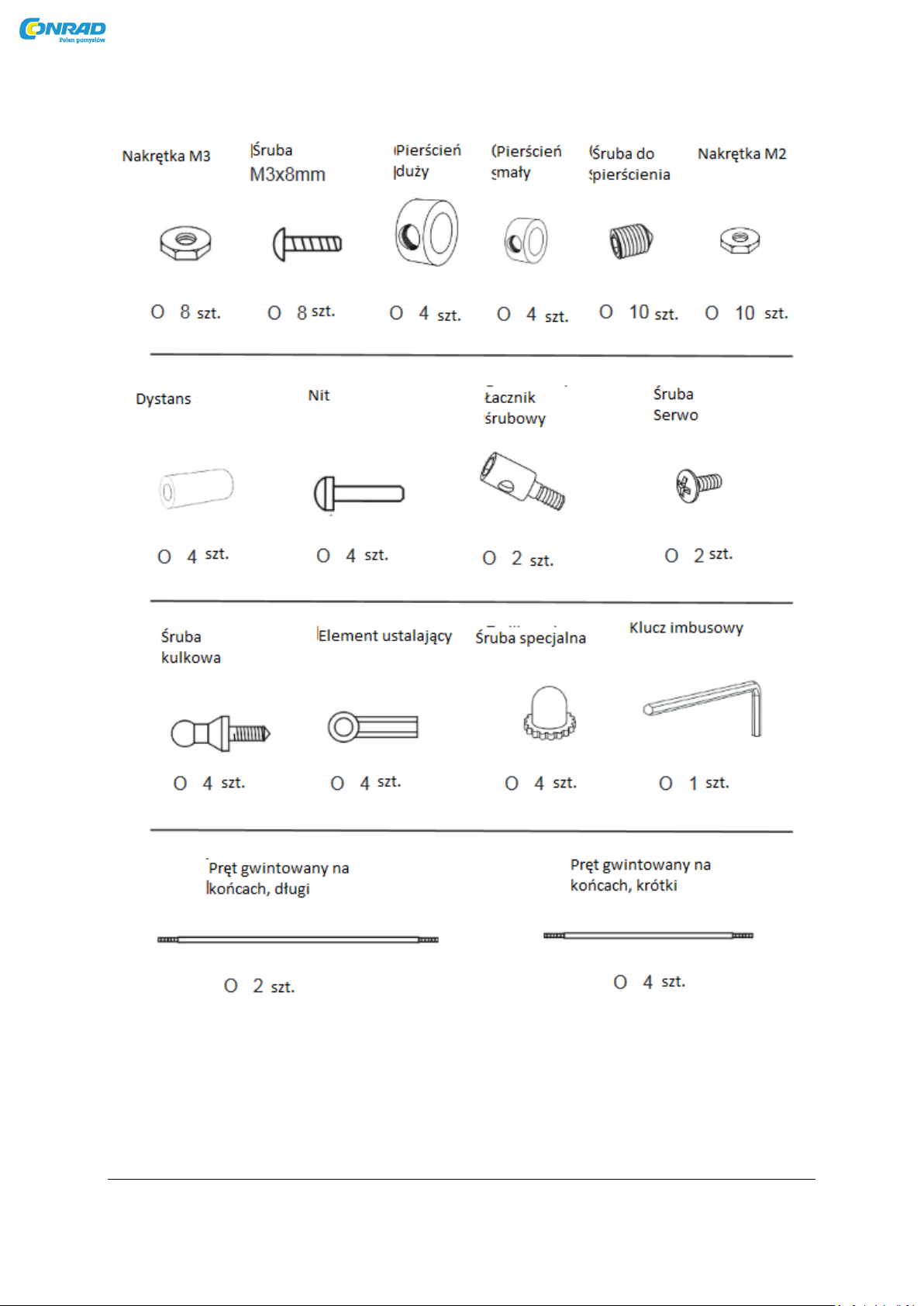

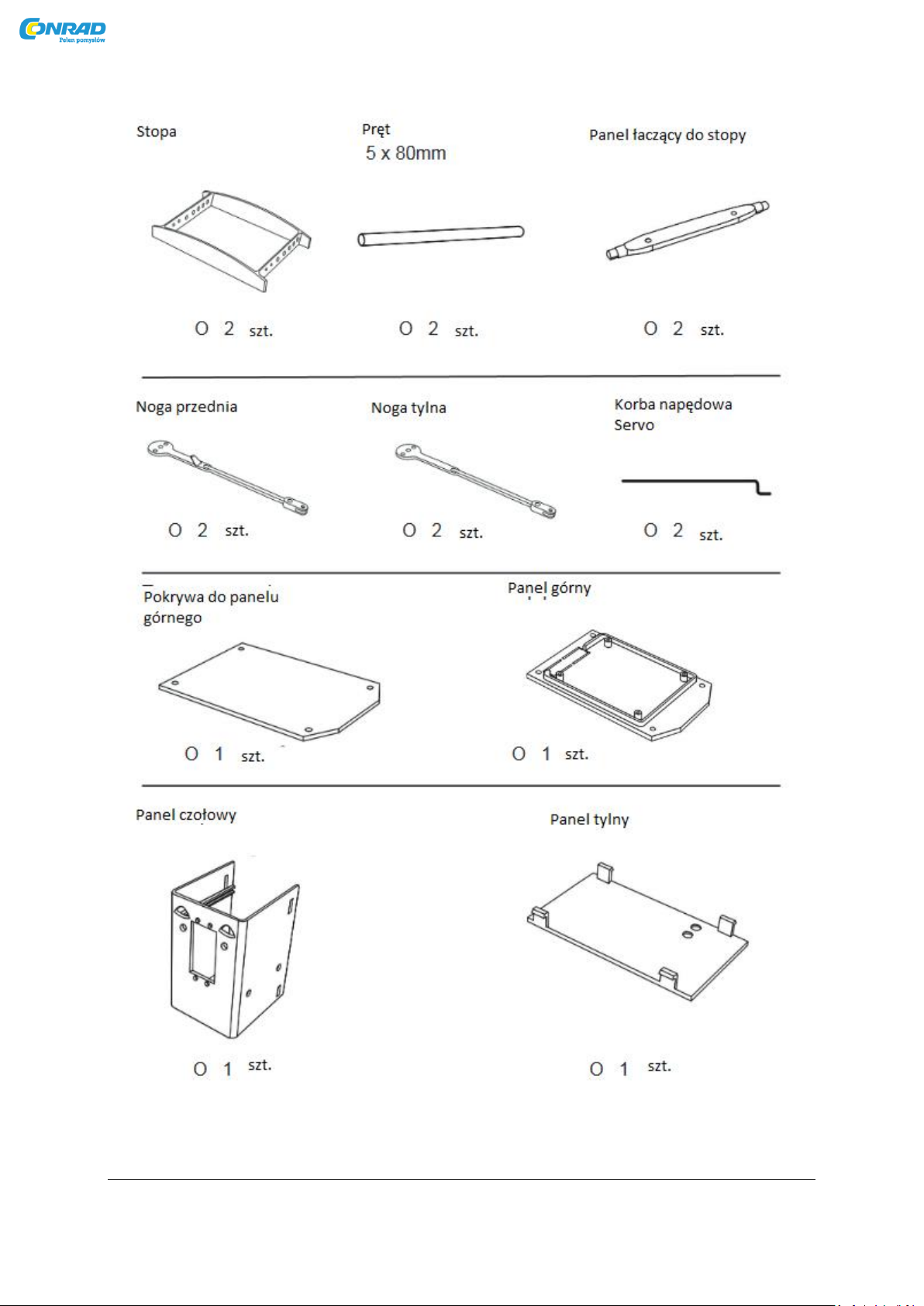

Przede wszystkim należy sprawdzić, czy wszystkie części z zestawu są dostępne. W przypadku
braku jakiejkolwiek.
Podstawy dobrego lutowania elementów na płytkach PCB.
Trwałość grota: Przy podejmowaniu decyzji o zakupie lutownicy, a także podczas jej
użytkowania trzeba brać pod uwagę nie tylko moc i możliwości stabilizacji temperatury.
Bardzo ważna jest trwałość grota. Dawniej wszystkie tanie lutownice miały zwykły grot
miedziany. Miedź zapewnia znakomite przewodnictwo cieplne, ale ma bardzo istotna wadę:
rozpuszcza się w cynie. W efekcie z czasem cyna „zżera” końcówkę grota i co jakiś czas grot
trzeba wymieniać. Od pewnego czasu nawet w tań- szych lutownicach stosuje się miedziane
groty, pokryte cienką warstewką żelaza. Żelazo zapobiega rozpuszczaniu cyny. W lepszych
grotach występuje kilka warstw – rysunek 8 pokazuje przekrój długowiecznego grota pewnej
znanej firmy.
Rysunek 8
Oczywiście ze względu na obecność tych cienkich warstw ochronnych absolutnie
niedopuszczalne jest czyszczenie albo formowanie grotów pilnikiem czy papierem ściernym.
Nieświadomi amatorzy często psują warstwę ochronną, gdy uznając, że końcówka jest zbyt
duża, kształtują grot pilnikiem. Zasada jest prosta: tylko w najtańszych lutownicach, gdzie
grot ma kolor miedzi, można go kształtować czy czyścić pilnikiem i papierem ściernym. Jeśli
grot nie ma koloru miedzi, tylko jest jasno- czy ciemnosrebrzysty, w żadnym wypadku nie
wolno używać pilnika. Trzeba od razu zakupić grot o odpowiednim kształcie i wielkości
końcówki; zwykle będzie to grot o wąskiej końcówce, umożliwiający też pracę z małymi
elementami, w tym SMD. Należy jednak pamiętać o problemie przekazywania ciepła z grzałki
do końcówki grota. W lutownicach ze stabilizacją pomiar temperatury odbywa się nie na
końcówce, tylko z drugiej strony grota. Producenci lutownic i grotów zalecają, żeby grot w
miarę możliwości był jak najgrubszy i krótki. Wtedy przekazywanie ciepła przez grot będzie
szybkie i temperatura końcówki.
lutowniczej nie bę- dzie różnić się od ustawionej więcej niż 2...3%. W prostszych lutownicach
przy grotach długich i cienkich przekazywanie ciepła jest utrudnione i podczas ciągłego
lutowania temperatura końcówki może być niższa od oczekiwanej. Dlatego oprócz
„standardowego” grota z cienkim końcem, warto do grubszych elementów zakupić drugi,
masywniejszy grot.
Strona 2 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
Rysunek 9
Jak lutować? W ogromnej większości przypadków lutownica używana jest do montażu
elementów na płytce drukowanej. Zwykle (jak choćby w przypadku kitów AVT) pola
lutownicze płytki są pobielone (pocynowane). Elementy są nowe, więc ich końcówki są
czyste, nieza- śniedziałe. W takim przypadku lutuje się szybko, łatwo i bez kłopotów. W
pierwszej części artykułu wyjaśniona była ważna rola topnika. Podstawowym warunkiem
prawidłowego lutowania jest obecność topnika, który usuwa tlenki i nie dopuszcza powietrza
do strefy lutowania. Podczas typowego montażu absolutnie wystarczy topnik zawarty w
druciku „cyny”. Naprawdę nie ma potrzeby używania innych topników (kalafonii). Kluczową
pytaniem jest: jak i co grzać? W żadnym wypadku nie należy nakładać kropli cyny na grot i
potem na złącze – to byłby duży błąd. Taki sposób pracy stosowali kiedyś blacharze, lutujący
rynny na dachach oraz... aktorzy – taki pożałowania godny sposób „lutowania” można
zobaczyć na niektórych filmach fabularnych. Roztopienie kawałka drucika stopu na grocie
lutownicy i próba polutowania taką kroplą punktu lutowniczego na płytce jest
niewybaczalnym błędem: po roztopieniu spoiwa zawarty w nim topnik szybko wyparuje i nie
spełni swej ważnej roli podczas lutowania.
Podczas lutowania końcówek elementów przewlekanych należy koniecznie grzać koń- cówkę
elementu. Nie pole lutownicze, tylko właśnie drucik końcówki. Pole lutownicze jest już
pocynowane (zwilżone cyną) i głównym celem jest dobre rozgrzanie końcówki, by umożliwić
dobre zwilżenie jej cyną. Dopiero po rozgrzaniu końcówki należy dotknąć końcem drutu
lutowniczego do tej końcówki, a wtedy lut i topnik roztopi się i szybko spłynie z końcówki na

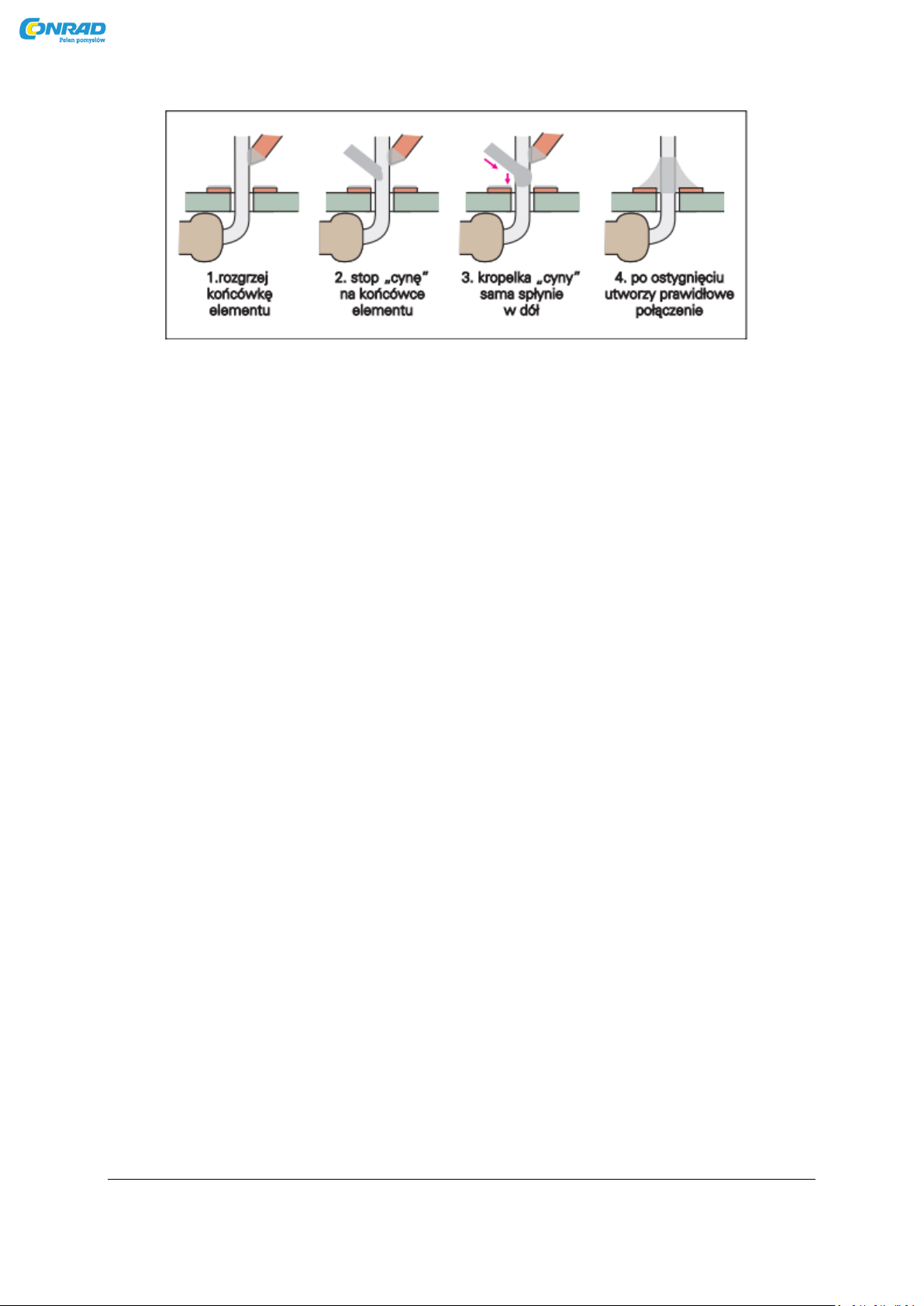

punkt lutowniczy. Ilustruje to rysunek 9, pokazujący poszczególne fazy procesu. Początkujący,
nie rozumiejąc roli topnika i rozpuszczenia miedzi w cynie, popełniają tu rozmaite błędy. Aby
ich uniknąć, należy przyjąć prosta zasadę: podczas typowego lutowania należy stopić świeżą
cynę na rozgrzanej końcówce elementu – lut zwilży końcówkę, sam spłynie na punkt
lutowniczy i utworzy prawidłowe połączenie.
Wprawiony elektronik lutuje jedną koń- cówkę wpłytce w ciągu 1 sekundy. Proces lutowania
jednego wyprowadzenia generalnie nie powinien trwać dłużej niż 2 sekundy. Wbrew
pozorom, dwie sekundy to długi czas. A lutowanie jednej końcówki typowego delikatnego
elementu przez dłużej niż 5 sekund byłoby ewidentnym i niedopuszczalnym błędem,
grożącym przegrzaniem. Po wykonaniu połączenia, wokół punktu lutowniczego zwykle
osadzają się resztki topnika (kalafonii). Jeśli używane było typowe spoiwo do celów
elektronicznych, nie ma żadnej potrzeby usuwania resztek topnika. Nie jest on agresywny, nie
powinien też przewodzić prądu. Dodatkowe wykorzystanie kalafonii podczas lutowania to
Strona 3 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
stare przyzwyczajenie wcześniejszego pokolenia elektroników – na pewno niczym nie grozi,
ale przy typowym montażu na płytce z użyciem drutu lutowniczego z topnikiem w rdzeniu
jest niepotrzebne. Nie dotyczy to pobielania, które omówione jest pod następnym
śródtytułem.
Pobielanie: Zwykle punkty lutownicze płytki oraz końcówki elementów są albo pocynowane,
albo pokryte stopem, który zapewnia znakomite warunki lutowania. Nie można tego
powiedzieć o końcówkach przewodów. Dziś coraz częściej stosowane są nowoczesne metody
dołączania przewodów, niewymagające lutowania, gdzie wykorzystywane są różne styki i
złącza o rozmaitej konstrukcji. Jednak nadal bardzo często trzeba dołączyć przewody za
pomocą lutowania. Przed ostatecznym lutowaniem przewodów warto pobielić ich
odizolowane końcówki, czyli nałożyć na nie wstępnie trochę „cyny”. Początkujący popełniają
tu istotny błąd: próbują nabrać na grot kroplę cyny i „pomalować” nią końcówkę miedzianego
drutu. Zazwyczaj nie daje to akceptowalnego rezultatu, głównie z powodu braku
wystarczającej ilości topnika. Warunkiem prawidłowego pobielenia jest obecność znacznej
ilości topnika, dlatego tylko podczas pobielania uzasadnione jest użycie dodatkowego
topnika. Do fachowego pobielenia dużej liczby przewodów warto zastosować topnik w
postaci płynnej i tygielek z płynną cyną. Praca postępuje błyskawicznie: wystarczy
odizolowaną końcówkę zanurzyć w topniku, a następnie na 1...2 sekundy w płynnej cynie.

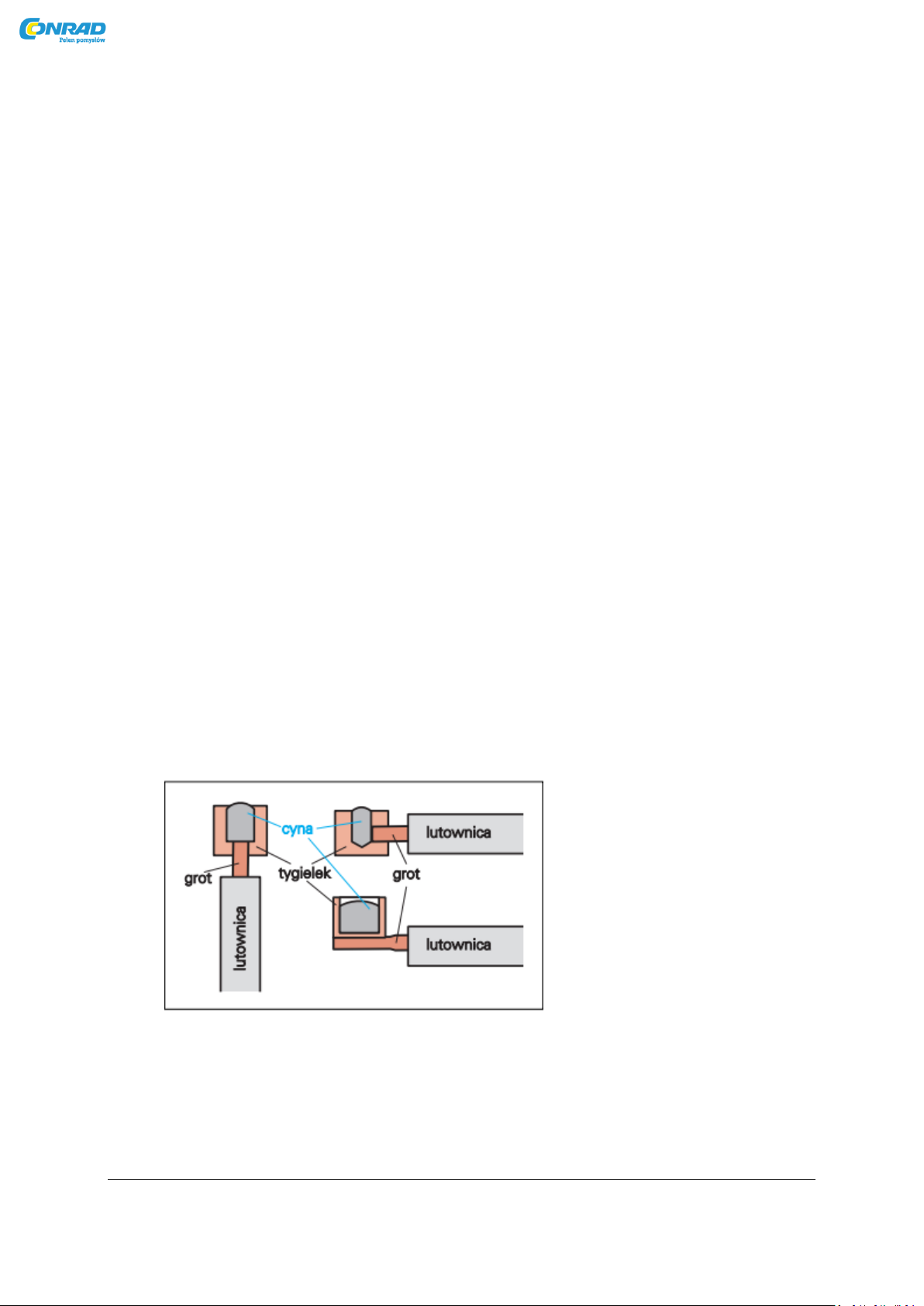

Przy konieczności pobielenia wielu końcówek przewodów warto sobie zbudować choćby
prowizoryczny maleńki metalowy tygielek z płynną cyną według któregoś pomysłu z rysunku
10 i zanurzać w nim końcówki, potraktowane uprzednio roztworem topnika – roztworu
kalafonii w denaturacie. Powierzchnia cyny w tygielku pokrywa się warstewką wypalonego
spoiwa i tlenków, więc okresowo należy tę warstwę usuwać. Fotografia 19 pokazuje
fabryczny tygielek w postaci przystawki do lutownicy. Odizolowane końcówki przewodów
moż- na też elegancko pobielić za pomocą zwyczajnej lutownicy, najpierw rozgrzewając
końcówkę w kawałku kalafonii, potem nakładając niewielką ilość cyny. Zamiast rozgrzewania
w kawałku kalafonii warto zanurzyć końcówkę w roztworze kalafonii w denaturacie – będzie
mniej gryzącego dymu. Podczas takiego pobielania „na piechotę”.
Rysunek 10
znakomitą pomocą okazuje się tzw. „trzecia ręka”, którą dziś bez problemu można kupić w
sklepach elektronicznych. Podczas pobielania niekiedy plastikowa izolacja przewodu kurczy
się i „ucieka”, dlatego warto wypróbować, czy i na ile nastąpi takie kurczenie, by odizolować
końcówki na odpowiednią długość.
Strona 4 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
Temperatura: Niektórzy niepotrzebnie boją się, że wysoka temperatura grota, sięgająca
prawie 400o C uszkodzi lutowane elementy. Wiedząc, że lut jest już płynny w temperaturach
powyżej 183o C sądzą, iż dla uniknięcia przegrzania warto obniżyć temperaturę lutowania do
200...250o C. Niestety, takie rozumowanie jest z gruntu błędne! Po pierwsze, nie uwzględnia
faktu, że klasyczne przewlekane elementy elektroniczne są tak budowane, żeby z
powodzeniem przeszły proces ręcznego lutowania w temperaturze około 350...370o C. Po
drugie, co znacznie ważniejsze, temperatura 200...250o C jest za niska, żeby skutecznie
usunąć tlenki i rozpuścić w cynie warstewkę miedzi. A przecież to właśnie jest warunkiem
trwałego lutu. Dla prawidłowego i szybkiego zwilżenia miedzi cyną przy montażu popularnych
elementów przewlekanych optymalny zakres temperatur grota to 350...370o C. Dopiero tak
gorąca lutownica pozwala na szybkie lutowanie połączenia dosłownie w ciągu sekundy.
Paradoksalnie, większe niebezpieczeństwo przegrzania elementu grozi, gdy temperatura
grota jest zbyt niska, poniżej 300o C. Wtedy, aby usunąć tlenki, zwilżyć i związać łączone
elementy, należałoby grzać końcówkę kilka sekund – i wła- śnie wtedy może grozić
przegrzanie. Z kolei zbyt krótkie lutowanie w takiej niższej temperaturze nie umożliwi
dobrego zwilżenia miedzi cyną i powstaną tak zwane zimne luty – nietrwałe, bardzo zawodne
połączenia.
Jak już wiesz, montaż na płytce klasycznych, przewlekanych elementów należy przeprowadzić
za pomocą dobrze rozgrzanej lutownicy (+320...+370o C), przeznaczając na wykonanie
jednego połączenia 1 sekundę (maksymalne 2 sekundy). Lutując przewody do końcówek
tranzystorów mocy, diod, styków, można śmiało zwiększyć temperaturę do +370...+390o C,
uwzględniając, że grubsze wyprowadzenia szybciej odprowadzają ciepło i obniżają
temperaturę w miejscu lutowania. W przypadku prostszych elementów, np. styków i
przewodów, zwłaszcza grubszych można jeszcze bardziej zwiększyć temperaturę, nawet do
+400...+410o C. Natomiast przy montażu na pobielonych punktach lutowniczych maleńkich
elementów SMD, które zawsze mają pocynowane końcówki, można i warto obniżyć
temperaturę grota do 300o C, a nawet niżej. Wszystkie powyższe wskazówki dotyczą
posiadaczy stacji z płynną regulacją. Nie każ- dy takową posiada. I wtedy nie trzeba się
zanadto przejmować, o ile tylko lutownica ma moc ponad 20W. Używając lutownicy o małej
mocy, nie można za szybko lutować kolejnych punktów, żeby grot lutownicy zanadto nie stygł
(patrz rysunek 6 w EdW 5/2003 str. 26). Większą ostrożność trzeba zachować tylko przy
montażu elementów SMD. Niektórzy nakładają wtedy na grot nasadkę z drutu miedzianego
lub srebrzanki według rysunku 11 o eksperymentalnie dobranej długości końcówki.
Dodatkowy opór cieplny obniży wtedy temperaturę końcówki, co jest korzystne, ale
oczywiście taki grot będzie szybko stygł podczas szybkiego lutowania wielu kolejnych
punktów.
Strona 5 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
Rysunek 11
Ilość lutu Istotnym błędem popełnianym przez wielu elektroników jest używanie zbyt dużej
ilości spoiwa. Dobrze wykonane połączenie można łatwo poznać po kształcie lutu i po
kolorze. Przy odpowiednio wysokiej temperaturze cyna zwilża łączone elementy i sama
rozpływa się po powierzchni końcówki i punktu lutowniczego, stąd wklęsły menisk, jasna,
błyszczą- ca powierzchnia. Z czasem elektronik nabiera doświadczenia i widzi, czy podczas
lutowania cyna dobrze zwilża łączone elementy. Przekroje prawidłowych lutów pokazane są
na rysunku 12, a nieprawidłowych na rysunku 13. Naprawdę nie ma powodu, żeby zużywać
więcej lutu, niż pokazuje rysunek 12. Na dobrym połączeniu powierzchnia cyny jest wklęsła.
Jeśli krople cyny są wypukłe, oznacza to nie tylko marnotrawstwo cyny. Co gorsza wypukłość
powierzchni może świadczyć o tym, a elementy nie zostały dostatecznie rozgrzane, a cyna nie
zwilżyła łączonych powierzchni i powstały nietrwałe, tak zwane zimne luty. Nawet jeśli na
razie trzymają – z czasem puszczą, a efektem będą trzaski i szumy oraz przerwy w działaniu
urządzenia. Nie ulega wątpliwości, że wypukłe krople na punktach lutowniczych są fatalnym
świadectwem umiejętności ich autora.
Rysunek 12
Strona 6 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
Poniżej dziesięć prostych punktów, z którymi należy się zapoznać i postarać się je zrozumieć:
1. Sposób na lut
Cały system lutowania powinien wyglądać następująco: lutownicę przykładaj do lutowanej

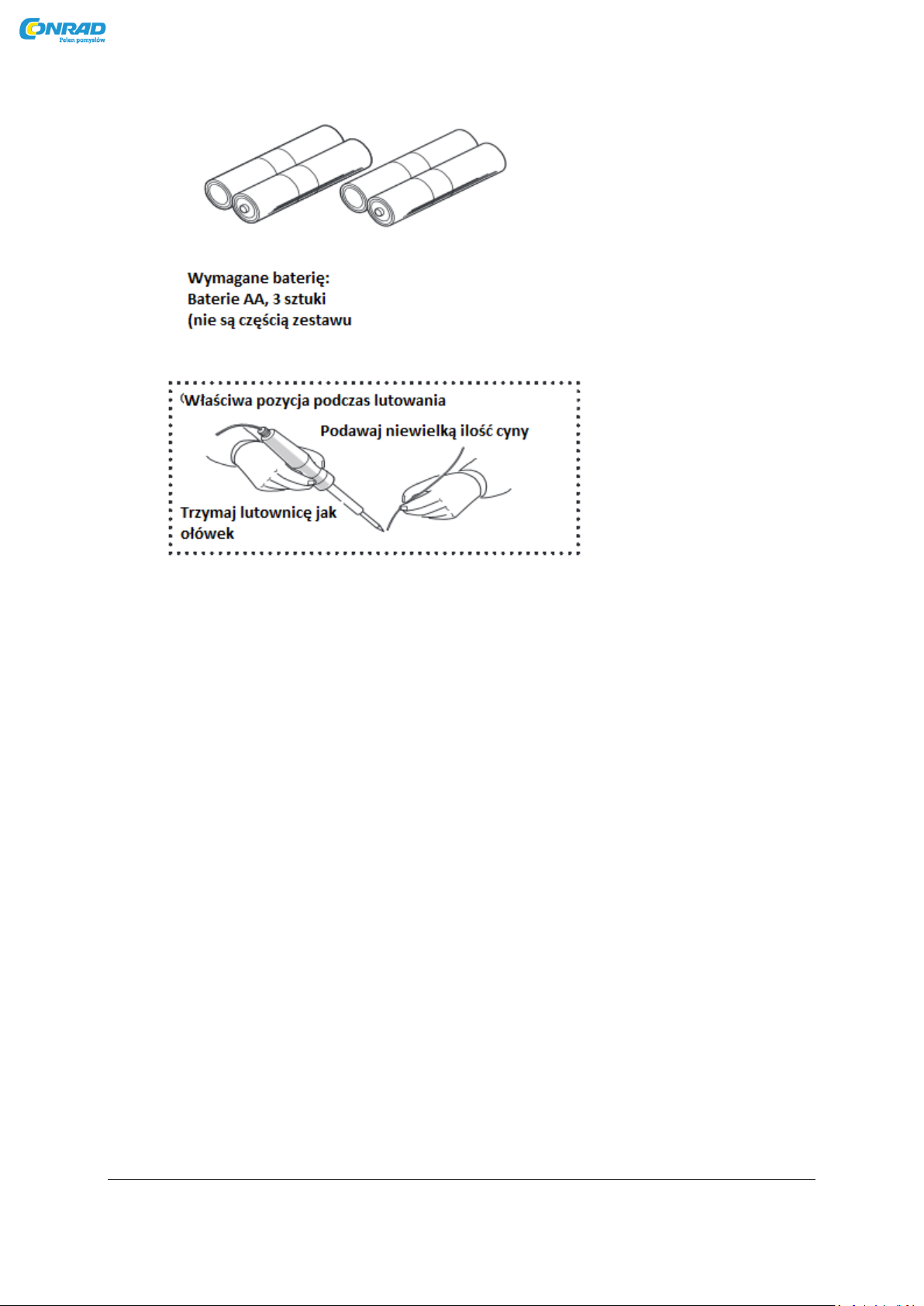

końcówki tuż nad płytką drukowaną. Następnie po podgrzaniu trzymając dalej grot przy
końcówce dotykamy drut lutowniczy tak, aby cyna spłynęła na punkt lutowniczy i odsuwamy
grot od lutowanego miejsca. Wszystko to zajmuje dosłownie sekundę. Oczywiście im bardziej
wprawiona ręka tym przebiega to sprawniej.
2. Czego przede wszystkim nie robić
Podstawowa zasada bowiem wygląda tak, że pod żadnym pozorem nie wolno nakładać kropli
cyny na grot i potem na złącze. Dlaczego? Sprawa jest naprawdę prosta - po roztopieniu
spoiwa topnik szybko wyparuje i tym samym nie spełni swojej roli podczas lutowania.
3. Potrzebny topnik
Istotnym aspektem dobrego lutowania jest obecność topnika usuwającego tlenki i
niedopuszczającego powietrza do strefy lutowania. Podczas zwykłego montażu wystarczy
topnik zawarty w druciku cyny. Nie jest konieczne używanie choćby kalafonii.
4. Ustabilizuj temperaturę
Kluczem do wszystkiego jest stabilizacja temperatury. Temperatura bowiem nie może być ani
za niska, bo wyjdą z tego „zimne luty” ani za wysoka, bo źle to wpływa na delikatne elementy
i ścieżki przewodzące.
5. Czyszczenie płytki
Trzeba pamiętać także o kilku innych aspektach. W tym o tym, że punkt lutowniczy i
wyprowadzenia elementów muszą być czyste (płytkę przed lutowaniem najlepiej przeczyścić
przeznaczonym do tego preparatem bądź zwykłym spirytusem pozbywając się tym samym
tłuszczu). Także po skończeniu pracy należy płytkę wyczyścić - zapobiega to powstawaniu
problemów przy próbie rozpoznania poprawności lutowania oraz identyfikacji
poszczególnych ścieżek.
6. Przyda się papier ścierny
W przypadku, gdy płytki wykonujemy samodzielnie to punkty lutownicze trzeba zmatowić
drobnym papierkiem ściernym.
7. Mnóstwo szkodliwych substancji
Nieodzownym elementem jest także higiena. Należy wiedzieć, że ołów, który znajduje się w
większości stopów cynowych jest wyjątkowo szkodliwy. Także jeśli w trakcie pracy
korzystamy z łazienki należy umyć ręce w ciepłej wodzie (zapobiega to przenoszeniu ołowiu
poza stanowisko pracy). Złym pomysłem jest także jedzenie podczas lutowania, bo w
powietrzu znajduje się bardzo dużo szkodliwych substancji.
Strona 7 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
8. Uwaga na materiały łatwopalne
W czasie lutowania w pobliżu nie powinny znajdować się żadne pojemniki z łatwopalnymi
substancjami, bo nawet delikatne dotknięcie gorącą końcówką może skończyć się wybuchem.
9. Trenuj na złomie
Na początku najlepiej trenować na uszkodzonych bądź niepotrzebnych elementach. Dzięki
temu nauczysz się jak dobrze lutować. Później można przejść to zabawy z właściwymi
elementami
10. Jaka lutownica?
W samym lutowaniu liczy się oczywiście również sprzęt. Trzeba brać pod uwagę nie tylko moc
i możliwości stabilizacji temperatury. Bardzo ważna jest też trwałość grota. I tu ważna zasada:
niedopuszczalne jest czyszczenie albo formowanie grotów pilnikiem bądź papierem ściernym
psuje to bowiem warstwę ochronną.
Zanim zaczniesz Pamiętaj!
Aby zapobiec poważnemu uszkodzeniu zdrowia oraz poważnych kontuzji lub ran należy:
1. Przeczytać ze zrozumieniem całą niniejszą instrukcję przez rozpoczęciem składania zestawu
2. Zestaw jest przeznaczony wyłącznie dla osób, które ukończyły 12 rok życia oraz wyłącznie pod nadzorem
osób dorosłych, które wcześniej zapoznały się i w pełni zrozumiały niniejszą instrukcję obsługi.
3. Do złożenia zestawu potrzebne będą odpowiednie narzędzia. Należy też zachować szczególną ostrożność,
aby zapobiec poważnym kontuzją.
4. Niektóre części są bardzo małe i bardzo delikatne; należy zachować szczególna ostrożność podczas ich
składania i łączenia, by uniknąć ich uszkodzenia. Należy obchodzić się ze szczególną ostrożnością ze
wszystkimi częściami składowymi niniejszego zestawu.
5. Nie należy stosować ani wykorzystywać komponentów niniejszego zestawu w innym celu, jak tylko teki jaki
jest przedstawiony w tej instrukcji. Pod żadnym pozorem nie wolno rozdzielać lub przerabiać żadnej części
niniejszego zestawu!
6. Należy trzymać ręce oraz inne części ciała z dala od łopatek turbin, podczas gdy są w ruchu!!
Niezastosowanie się do tego punktu może skutkować utratą kończyn, poważnym uszczerbkiem na zdrowi
lub, w ekstremalnych przypadkach śmiercią!
7. Z powodu małych części, które wchodzą w skład zestawu, nie nadaję się on dla dzieci poniżej 12 roku życia
pod żadnym pozorem!
8. Należy bardzo dokładnie umyć ręce po skończonej zabawie.
9. Należy dokładnie zapoznać z informacjami dotyczącymi obsługi zestawu baterii, które znajdują się w
zestawie, zanim rozpoczniemy użytkowanie zestawu!
Potrzebne narzędzia:
Strona 8 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
Złożenie płytki PCB wraz z montażem elementów:
Ważne! Zanim rozpoczniesz montaż, przyglądnij się uważnie schematowi 5.5 oraz
rysunkowi 5.6.
Lista części robota Yeti:
Numer Nazwa Ilość
PCB1 Główna płytka PCB 1
IC1 ATmegaB-I (biegunowość!) 1
IC2 SFH5110 IR-receiver-IC (biegunowość!) 1
R1 1oK I 0.25W ! 5% (Br, czar, pom, złot) 1
R2 12oK I 0.25WI 1% (Br, czer, czar, pom, br) 1
R3 10oK I 0.25W I 1% (Br, czar, czar, pom, br) 1
R4 22oR I 0.25W I 5% (Czer, czer, bm, złot) 1
R5 22oR ! 0.25W I 5% (Czer, czer, bm, złot) 1
R6 47oR I 0.25W I 5% (Żół, fio, bm, złot) 1
R7 47oR I 0.25W I 5% (Żół, fio, bm, złot) 1
R8 4K7 I 0.25W I 5% (Żół, fio, red, złot) 1
L1 10uH (Br, czar, czar, sreb) 1
C1 22ouFI16V (biegunowość!) 1
C2 1onF (103) 1
C3 10onF (104) 1
C4 10onF (104) 1
C5 22ouFI16V (biegunowość!) 1
CG 10onF (104) 1
D1 SFH415-U IR-LED (biegunowość!) 1
DZ LED Red, 5MM (biegunowość!) 1
D3 LED Red, 5MM (biegunowość!) 1
Strona 9 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
Q1 Quarz, 8Mhz I 3 PIN 1
SP1 Bzyczek, 5V, (KC1206) (biegunowość!) 1
IC socket Gniazdo pod układ scal. 28 PIN, (biegunowość!) 1
JP1 3 PIN, typ PCB, czarny 1
JP2 3 PIN, typ PCB, czarny 1
JP3 3 PIN, typ PCB, biały 1
JP4 3 PIN, typ PCB, biały 1
JP5 3 PIN, typ PCB e, biały 1
CON1_PCB Złącze, męskie, 20 pinów do kabla płaskiego 1
Strona 10 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
6.3 Schemat ideowy do płytki robota Yeti:
Strona 11 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl

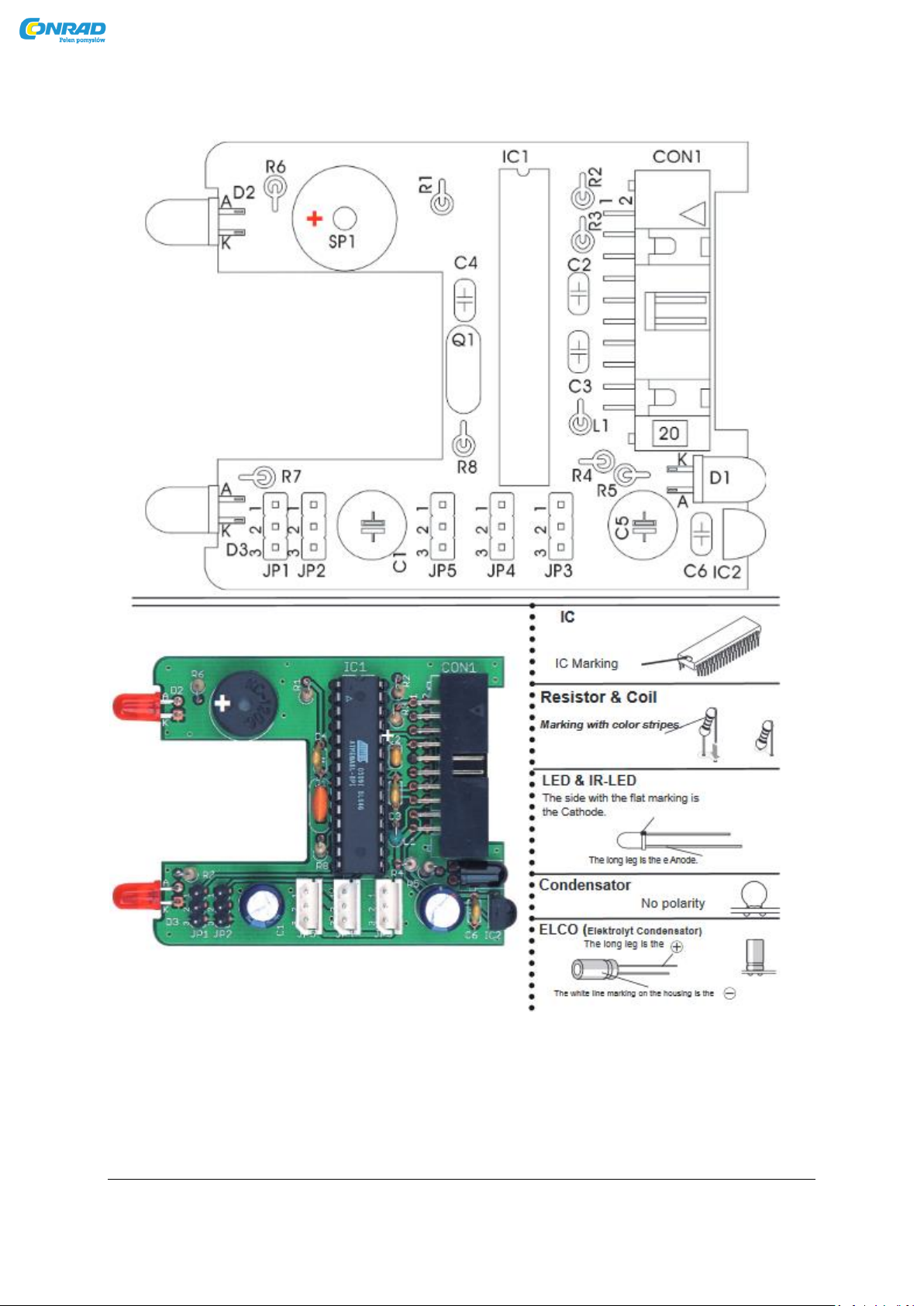

Schemat i opis do płyty głównej:
Strona 12 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
Złożenie nadajnika RS232 podczerwieni:
• IC1: Początkowo umieścić w gnieździe 8-biegunowym. Znak biegunowość (nieco asymetryczny)
gniazda musi odpowiadać ze znakiem na załączonym symbolu na komputerze.
• D1, D2, D3: 1N4148, należy zwrócić uwagę na polaryzację! Przeczytaj nadruki na częściach i zadbaj,
aby nie zamienić z ZPD5.1 lub BZX55-C5V1!
• D4: ZPD5.1 lub BZX55-C5V1, należy zwrócić uwagę na polaryzację! Przeczytaj nadruki na częściach i
zadbaj, aby nie zamienić z 1N4148!
• D5: SFH-415-U IR LED (czarny LED) zwrócić uwagę na polaryzację, wcisnąć do płytki PCB
• C1: 100μF co najmniej 16 Volt, należy zwrócić uwagę na polaryzację!
• C2, C4: 100nF ceramiczny kondensator, nadruk: 104
• C3: 680pF ceramiczny kondensator, nadruk: 681
• P1: BC547 (A, B lub C), albo BC548 (A, B lub C)
• R1, R5: 20kΩ_ (czerwony, czarny, pomarańczowy, złoty)
• R2: 4.7kΩ (żółty, fioletowy, czerwony, złoty)
• R3: 470Ω (żółty, fioletowy, czarny, złoty)
• R4: Nie istnieje
• R6: 10k (brązowy, czarny, pomarańczowy, złoty)
• R7: 220Ω (czerwony, czerwony, brązowy, złoty)
• TR1: 10k rezystor zmienny
• IC2: SFH5110-36 Odbiornik podczerwieni IC, zginać nogi za pomocą odpowiednich kleszczy! Należy
zwrócić uwagę na polaryzację (krzywizna musi być umieszczona na zewnątrz)!
Uwaga: wyładowania elektrostatyczne (ESD) i nadmierne lutowania lub ogrzewanie może uszkodzić
podzespoły!
• X1: 9pol. Złącze D-SUB, obudowa powinna zostać rozstrzygnięta w pobliżu PCB. Paski mocujące
muszą być przylutowane jak najlepiej!
• IC1: włóż NE555P, należy zwrócić uwagę na polaryzację!
Strona 13 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
Schemat ideowy transceivera IR (Podczernieni):
Strona 14 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
5.9 Schemat montażowy transceivera IR RS 232.
Rysunek 5.1 Wygląd dolnej warstwy płytki transceivera IR RS 232.
Na końcu należy sprawdzić płytę czy nie ma na niej zwarć lub pomylonych biegunów.
Sprawdź bardzo dokładnie jakość lutowania i popraw złe (zimne) luty!!
Strona 15 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
5.10 Informacje na temat Transceivera podczerwieni USB
Transceiver podczerwieni USB jest również dostępny w wersji zmontowanej.
Rysunek 5.2 USB-IR Transceiver
Rysunek 5.3 Układ komponentów na Transceiverze podczerwieni USB
Rysunek 5.4 Dolny układ komponentów na Transceiverze podczerwieni USB
Strona 16 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
Lista części mechanicznych robota Yeti
Strona 17 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
Strona 18 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
Ważne części elektroniczne:
Strona 19 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
Instrukcja złożenia mechanicznego robota Yeti:

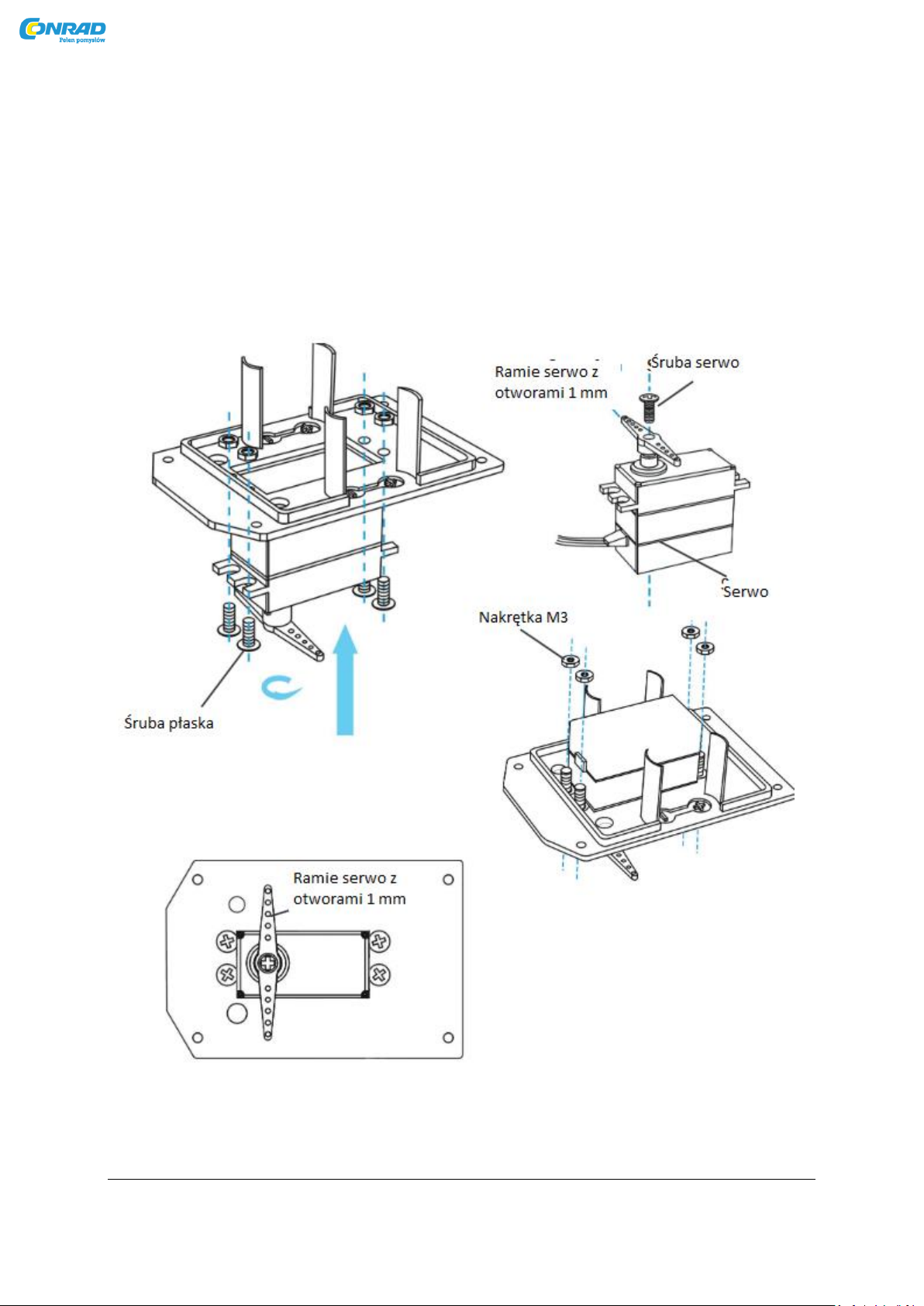

Instalacja głowy Serwo:
Do prawidłowego złożenia tego elementu potrzeba:
Do tego zestawu trzeba przygotować:
1 szt. panel głowy
1 szt. Serwo
4szt. śruba płaska
4szt. nakrętka M3
1 szt. Ramię Serwo otwory 2 mm
1 szt. śruby ramienia Serwo
Należy zmontować serwo, jak pokazano na powyższych rysunkach.
Zamontować ramię serwo do serwa, zobacz rysunek szczegółowy!
Strona 20 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
Instalacja serwo dolnego:
Do prawidłowego złożenia tego elementu potrzeba:
Do tego zestawu trzeba przygotować:
1 szt. Dolny panel
1 szt. Servo
4szt. śruba płaska
4szt. nakrętka M3
1 szt. ramię Servo
1 szt. Servo śruba ramienia
Należy zmontować serwo, jak pokazano na powyższych rysunkach.
Zamontować ramię serwo do serwa, zobacz rysunek szczegółowy!
Strona 21 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl

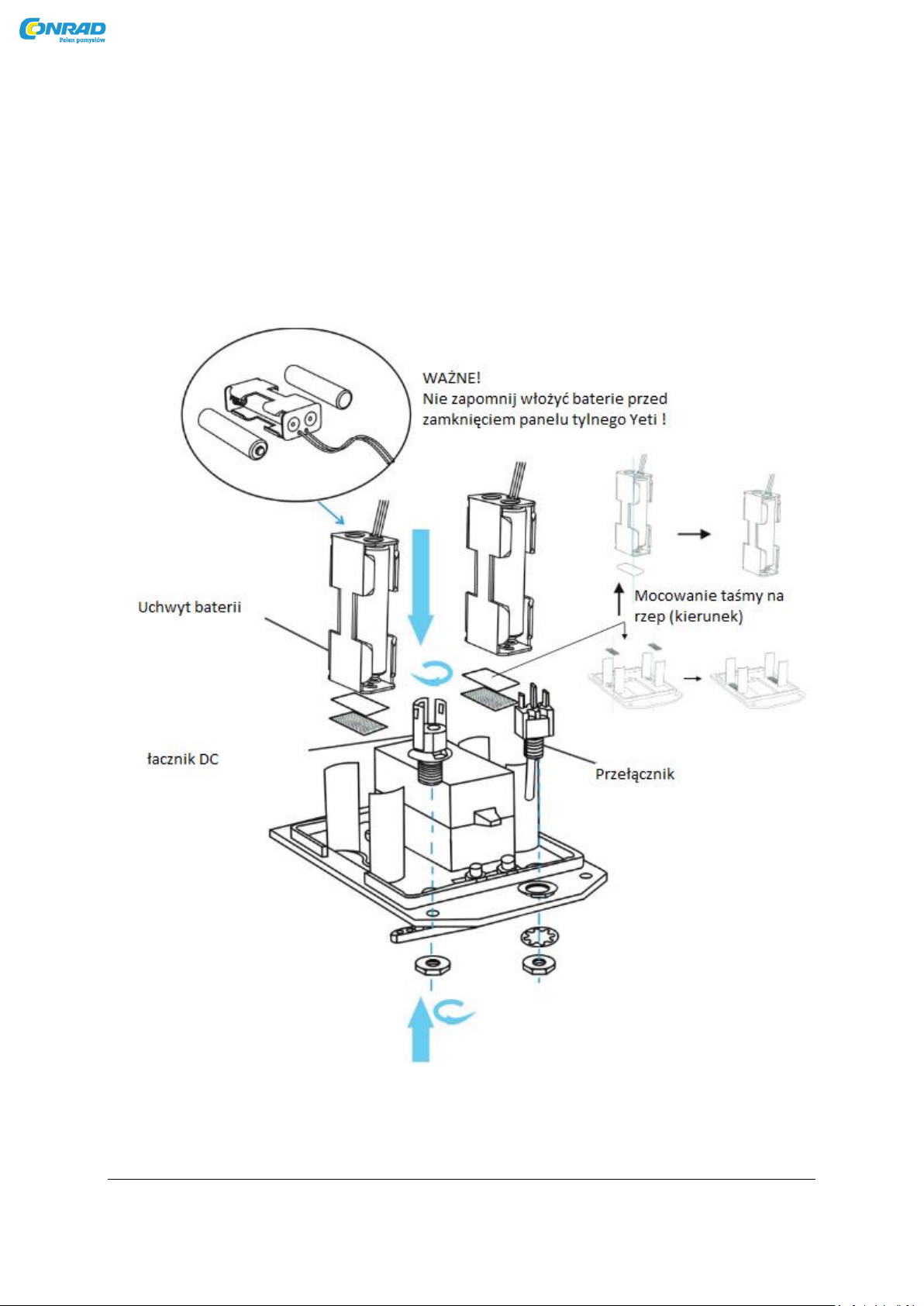

Końcowe złożenie panelu dolnego:
Do prawidłowego złożenia tego elementu potrzeba:
Do tego zestawu trzeba przygotować:
1 szt. Zmontowany panel dolny
1 szt. Przełącznik
1 szt. złącze DC
2 szt. uchwyt do baterii
4 szt. Baterie AA
2szt. Taśma rzep-męskiej
2szt. Rzep taśma żeński
Należy zmontować panel dolny, jak pokazano na powyższych rysunkach
Strona 22 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl

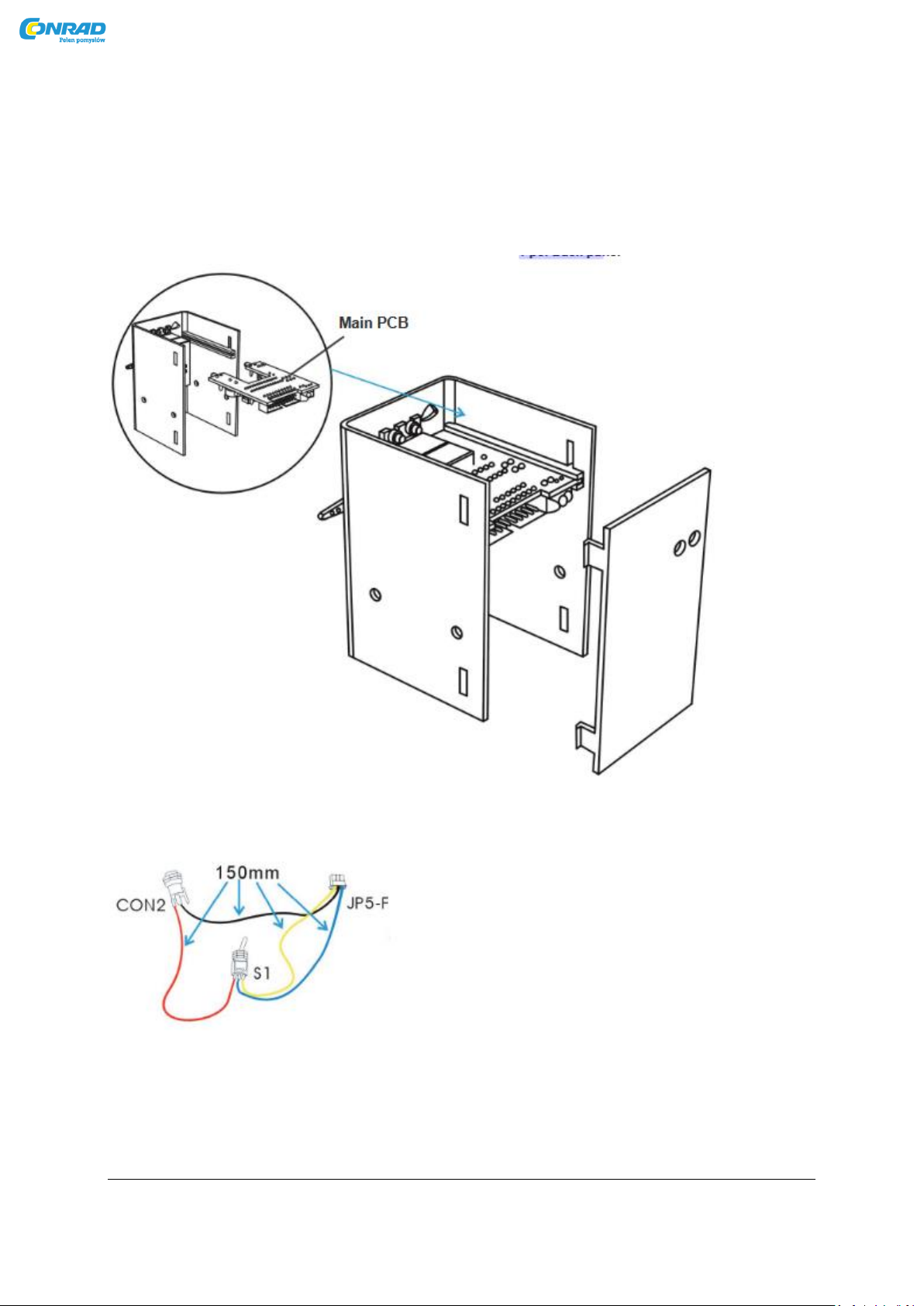

Instrukcja złożenia głowy robota Yeti:
Do prawidłowego złożenia tego elementu potrzeba:
Do tego zestawu trzeba przygotować:
1 szt. Zmontowany panel dolny
1szt. Zmontowany panel głowy
1 szt. Zmontowana płyta główna PCB
1 szt. Panel tylny
WAŻNE!
należy pamiętać aby przed zamknięciem głowy, zainstalować w niej wszystkie niezbędne przewody
i zestawy kabli!
Strona 23 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl

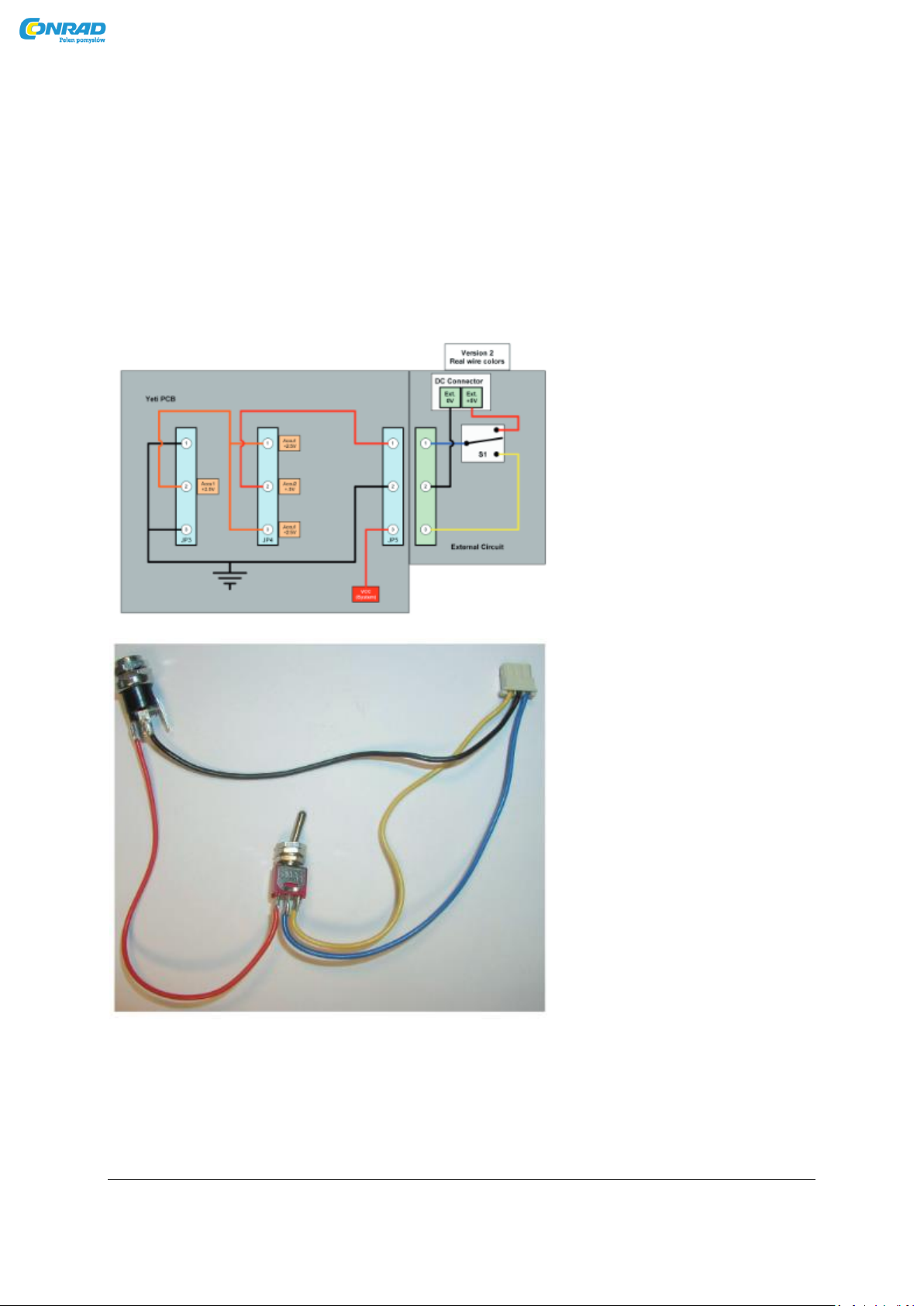

Instalacja przewodów w robocie Yeti:
Do prawidłowego złożenia tego elementu potrzeba:
Do tego zestawu trzeba przygotować:
1 szt. Zmontowany panel dolny
1szt. Zmontowany panel głowy
1 szt. Zmontowana płyta główna PCB
Zmontowane zestawy kabli z:
1 szt. przewód czarny
1 szt. przewód niebieski
1 szt. Przewód żółty
1 szt. przewód czerwony
Należy podłączyć wszystkie przewody dokładnie tak jak pokazano na rysunku
Zestaw wstępnie złożonych kabli połączeniowych
Strona 24 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl

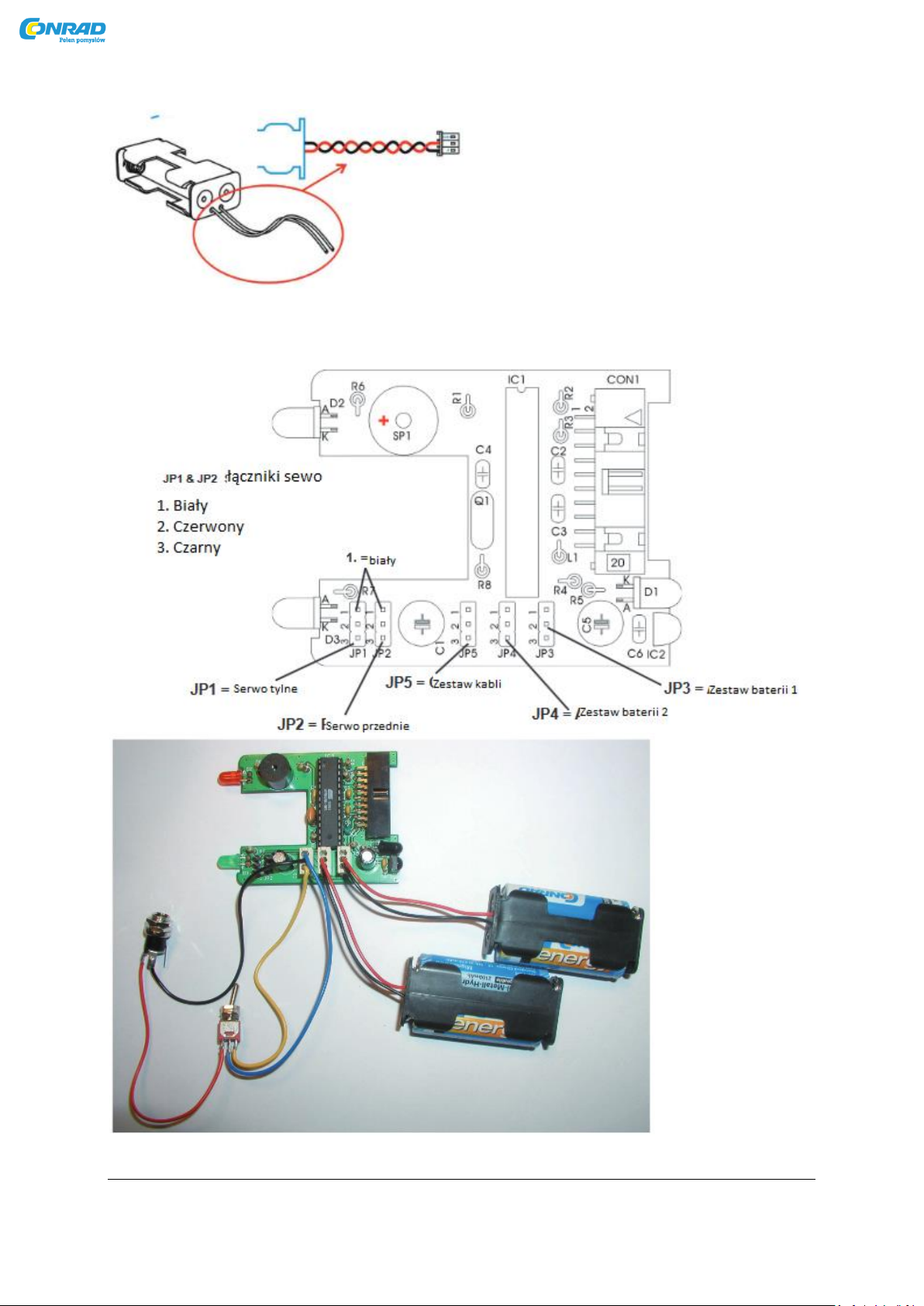

Złożony uchwyt baterii
Podłączenie kabli do płyty głównej PCB
Strona 25 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
Końcowe złożenie głowy robota Yeti wraz z podłączeniami:
Do prawidłowego złożenia tego elementu potrzeba:
Do tego zestawu trzeba przygotować:
1 szt. Zmontowana głowa YETI
1 szt. Panel górny
1 szt. Panel górny pokrywy
4 szt. Pręt gwintowany na końcach, krótki
4 szt. M2 Nakrętka
4 szt. Dystans
4 szt. Nakrętka kulkowa
Strona 26 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
Instrukcja złożenia nóg i ramion robota Yeti:
Do prawidłowego złożenia tego elementu potrzeba:
Do tego zestawu trzeba przygotować:
2 szt. Stopa
2 szt. noga przednia
2 szt. noga tylna
2 szt. Przegub Stopy
2 szt. Nit
2szt. Kołnierz, mały
Należy złożyć nogi i ramiona dokładnie tak, jak przedstawiono to na poniższych rysunkach:
Strona 27 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl

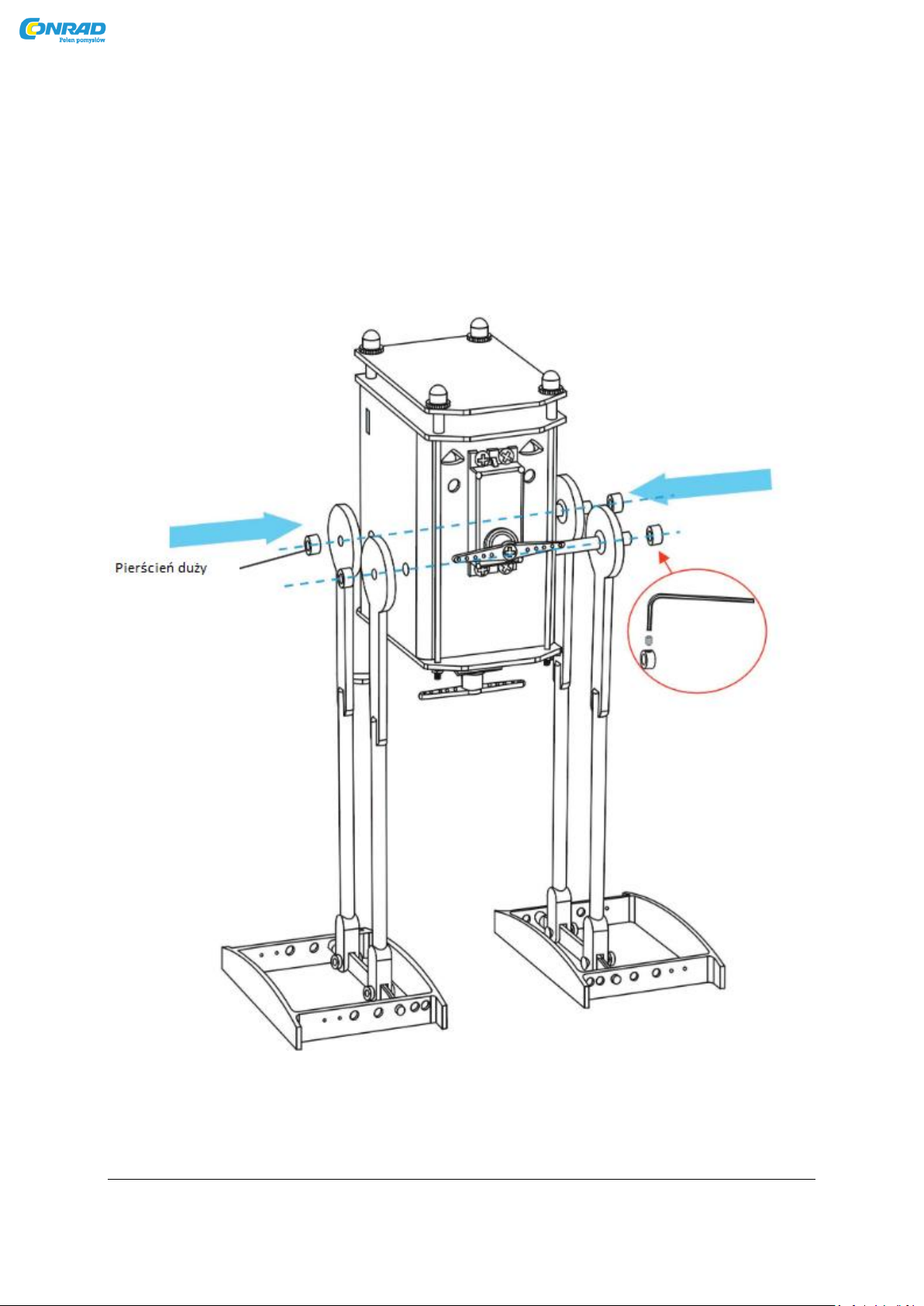

Przymocowanie nóg i ramion do robota Yeti część pierwsza:
Do prawidłowego złożenia tego elementu potrzeba:
Do tego zestawu trzeba przygotować:
1 szt. Zmontowane podwozie chassis
1 szt. Zmontowana prawa noga
1 szt. Zmontowana lewa noga
2 szt. Pręt 5 x 80mm
4 szt. kołnierz duży
Należy przymocować nogi i ramiona dokładnie tak, jak przedstawiono to na poniższych rysunkach:
Strona 28 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
Przymocowanie nóg i ramion do robota Yeti część druga:
Do prawidłowego złożenia tego elementu potrzeba:
Do tego zestawu trzeba przygotować:
1 szt. Zmontowane podwozie
4 szt. Śruba z głową kulową
4 szt. Element ustalający
2 szt. Pręt dłuższy 5 x 80mm
4 szt. Nakrętka M2
Należy przymocować nogi i ramiona dokładnie tak, jak przedstawiono to na poniższych rysunkach:
Strona 29 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
Przymocowanie nóg i ramion do robota Yeti część ostatnia:
Do prawidłowego złożenia tego elementu potrzeba:
Do tego zestawu trzeba przygotować:
1 szt. Zmontowane podwozie
2 szt. Nakrętka M2
2 szt. Pręt serwo
2 szt. Element łączący do pręta
Należy dokonać montażu dokładnie tak, jak przedstawiono to na poniższych rysunkach:
Strona 30 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
Twój nowy zmontowany i gotowy do pracy robot Yeti jest GOTOWY!
Strona 31 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
BEZPIECZEŃSTWO ELEKTRYCZNE
Praca urządzenia oraz jego magazynowanie powinny odbywać się w warunkach zgodnych ze
specyfikacją urządzenia (patrz poprzednie strony niniejszej instrukcji). W przypadku wystąpienia
zwarcia duży prąd może spowodować poważne oparzenia. Przed podłączeniem urządzenia należy
sprawdzić stan techniczny złącz, użytych przewodów oraz stan samego urządzenia. Urządzenie musi
być włączone do sieci za pomocą przewodów trzyżyłowych, z prawidłowym zachowaniem zgodności
połączeń wyprowadzeń. Nieprawidłowe podłączenie grozi porażeniem. Urządzenie odprowadza prąd
upływowy od odbiorników poprzez przewód ochronny – całkowity prąd upływowy nie powinien
jednak przekraczać 3,5 mA. Wszelkie czynności naprawcze dokonywane przez użytkownika są
zabronione i grożą utratą zdrowia lub życia. Wszystkie naprawy oraz wymiana baterii modułu
bateryjnego powinny być dokonywane wyłącznie przez wykwalifikowany personel serwisu.
Przeczytaj uważnie instrukcję obsługi, w szczególności należy przestrzegać wskazówek dotyczących
bezpieczeństwa. Jeśli nie zastosujesz się do zasad zawartych w instrukcji bezpieczeństwa i
informacjami na temat właściwego postępowania, producent ani sprzedawca nie ponosi żadnej
odpowiedzialności za ewentualne uszkodzenia ciała lub uszkodzenia mienia jakie z tego wynikną.
Podane poniżej przypadki są przykładami , które unieważniają gwarancję / rękojmię:
• użytkowanie urządzenia nie może rozpraszać użytkownika od jego / jej bezpośrednich zajęć
wykonywanych w czasie słuchania radia.
• głośnik może osiągnąć poziom ciśnienia akustycznego (SPL), które mogą powodować trwałe
uszkodzenia słuchu. Nie narażaj się do poziomu ciśnienia akustycznego o ponad poziom 90
dBA w dłuższym okresie.
• Urządzenie nie jest zabawką. Przechowuj w miejscu niedostępnym dla dzieci i zwierząt.
• Nie należy pozostawiać materiału pakunkowego wykorzystanego do zapakowania
niniejszego urządzenia leżącego beztrosko. Może on stać się niebezpiecznym materiałem,
którym będą się bawić dzieci.
• Produkt należy chronić przed ekstremalnymi temperaturami, bezpośrednim
nasłonecznieniem, silnymi wstrząsami, wysoką wilgotnością powietrza, obecnością gazów
palnych, pary wodnej i rozpuszczalników i cieczy o odczynie kwaśnym lub zasadowym.
• Nie należy umieszczać urządzenia w miejscu, w którym jest narażone na naprężenia
mechaniczne.
• Jeśli nie zamierzasz korzystać już z urządzenia, należy zabezpieczyć produkt przed
przypadkowym uszkodzeniem. Bezpieczna praca nie może być zagwarantowana, jeśli
produkt:
- Jest w jakikolwiek sposób uszkodzony w widocznym miejscu,
- Nie działa prawidłowo,
- Był przechowywany przez dłuższy czas w złych warunkach otoczenia lub
- Został poddany poważnym na prężeniom i przeciążeniom związanym z transportem.
• Z produktem należy postępować ostrożnie. Wstrząsy, uderzenia lub upadek nawet z
niewielkiej wysokości może spowodować uszkodzenie produktu.
• Ponadto należy przestrzegać instrukcji dotyczących bezpieczeństwa i funkcjonowania
innych urządzeń, które są podłączone do urządzenia.
• Nie wolno uszkodzić akumulatora (baterii). Uszkodzenie obudowy akumulatora może
spowodować wybuch lub pożar i poważnie zagrozić Twojemu życiu lub zdrowiu!
Strona 32 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja do Robota Arexx YETI YT-3000 www.conrad.pl
• Nigdy nie zwieraj styków akumulatora. Nie wrzucać baterii lub urządzenia do ognia. Istnieje
niebezpieczeństwo pożaru i wybuchu, które mogą zagrozić życiu lub zdrowiu wszystkich osób
w pobliżu!
• Należy regularnie ładować akumulator, nawet jeśli produkt nie jest często używany. Ze
względu na fakt, że bateria jest wykonana ze specjalnych materiałów, które umożliwiają
wielokrotne ładowanie bez utraty pojemności baterii (akumulatora), nie trzeba najpierw
rozładować akumulator do zera (pusta, w pełni rozładowana bateria).
• Należy skonsultować się z ekspertem w razie wątpliwości na temat pracy, bezpieczeństwa i
podłączenia urządzenia.
• Jeśli masz pytania, które pozostają bez odpowiedzi po przeczytaniu niniejszej instrukcji,
skontaktuj się z działem pomocy technicznej lub z działem obsługi klienta.
Nie należy wyrzucać razem z odpadami z gospodarstwa domowego baterii ani urządzenia!!!!
Produkt ten jest oznaczony zgodnie z wymaganiami Dyrektywy WEEE (2002/96 / WE).
Załączona (pokazana) etykieta wskazuje, że ten elektryczny / elektroniczny produkt nie
powinien być wyrzucony razem z odpadami gospodarstwa domowego.
Kategoria produktu: Produkt ten jest sklasyfikowany jako urządzenie kategorii 9
("przyrządy do nadzoru i kontroli") w odniesieniu od kategoryzacji urządzenia zawartego
w załączniku I do dyrektywy WEEE.
Skonsultuj się z przedstawicielem handlowym lub odpowiedzialnym biurem sprzedaży
jeśli chcesz uzyskać więcej informacji odnośnie sposobów i możliwości utylizacji produktów.
Dodatkowe informacje znajdują się na stronie internetowej producenta. Stare urządzenia nie są
bezwartościowymi śmieciami. Poprzez recykling można odzyskać cenne surowce. Zapytaj w swoim
mieście lub w jednostce administracyjnej miasta gdzie znajdują się miejsca przyjaznej dla środowiska
utylizacji odpadów elektronicznych. Dlatego właśnie jak mówi Ustawa o odpadach (DzU nr/62/2001
poz. 628) - odpady sprzętu elektrycznego i elektronicznego powinny być traktowane przez
wytwórców jako odpady niebezpieczne i zgodnie z obowiązującym prawem zbierane w sposób
selektywny oraz poddawane procesom odzysku lub unieszkodliwiania. Ze względów ekologicznych -
albo jak kto woli finansowych, bo za wyrzucanie elektroniki na śmietnik grozi dotkliwa kara - nie
możemy tak po prostu wrzucić sprzętu do kubła.
Dyrektywa 2002/96/WE (WEEE):
Dyrektywa Unii Europejskiej, która wskazywała na konieczność prowadzenia spójnej dla wszystkich
krajach UE polityki gospodarowania ZSEE w celu ochrony środowiska. Dyrektywa określa szereg
nowych obowiązków, wśród których najważniejszą rolę odgrywają artykuły 8 i 9, na podstawie
których państwa członkowskie zobowiązane są do uchwalenia aktu prawnego nakładającego na
producentów obowiązek finansowania kosztów zbierania, przetwarzania, odzysku, recyklingu i
przyjaznego dla środowiska usuwania ZSEE pochodzącego z gospodarstw domowych, jak również z
innych źródeł np. od instytucji i firm.
Praca urządzenia oraz jego magazynowanie powinny odbywać się w warunkach zgodnych ze
specyfikacją urządzenia (patrz poprzednie strony niniejszej instrukcji). W przypadku wystąpienia
zwarcia duży prąd może spowodować poważne oparzenia. Przed podłączeniem urządzenia należy
sprawdzić stan techniczny złącz, użytych przewodów oraz stan samego urządzenia. Urządzenie musi
być włączone do sieci za pomocą przewodów trzyżyłowych, z prawidłowym zachowaniem zgodności
połączeń wyprowadzeń. Nieprawidłowe podłączenie grozi porażeniem. Urządzenie odprowadza prąd
upływowy od odbiorników poprzez przewód ochronny – całkowity prąd upływowy nie powinien
jednak przekraczać 3,5 mA. Wszelkie czynności naprawcze dokonywane przez użytkownika są
zabronione i grożą utratą zdrowia lub życia. Wszystkie naprawy oraz wymiana baterii modułu
bateryjnego powinny być dokonywane wyłącznie przez wykwalifikowany personel serwisu.
Strona 33 z 33
Dystrybucja Conrad Electronic Sp. z o.o., ul. Franciszka Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2013, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Loading...
