Obsah
1. Popis produktu Sky Walker
2. Technika letování
2.1 Potřebné nástroje a provozní prostředky
2.2 Technika letování
2.3 Lokalizace a oprava chyb při letování
3. Elektronika
3.1 Seznam elektronických součástek stavebnice Sky Walker
3.2 Letování jednotlivých součástek
3.3 Testování elektronického obvodu
3.4 Tabulka pro lokalizaci chyb
4. Informace o elektronických součástkách
5. Elektronický obvod
5.1 Blokové schéma
5.2 Popis funkcí elektronického obvodu
6. Mechanická část
6.1 Seznam mechanických součástek stavebnice Sky Walker

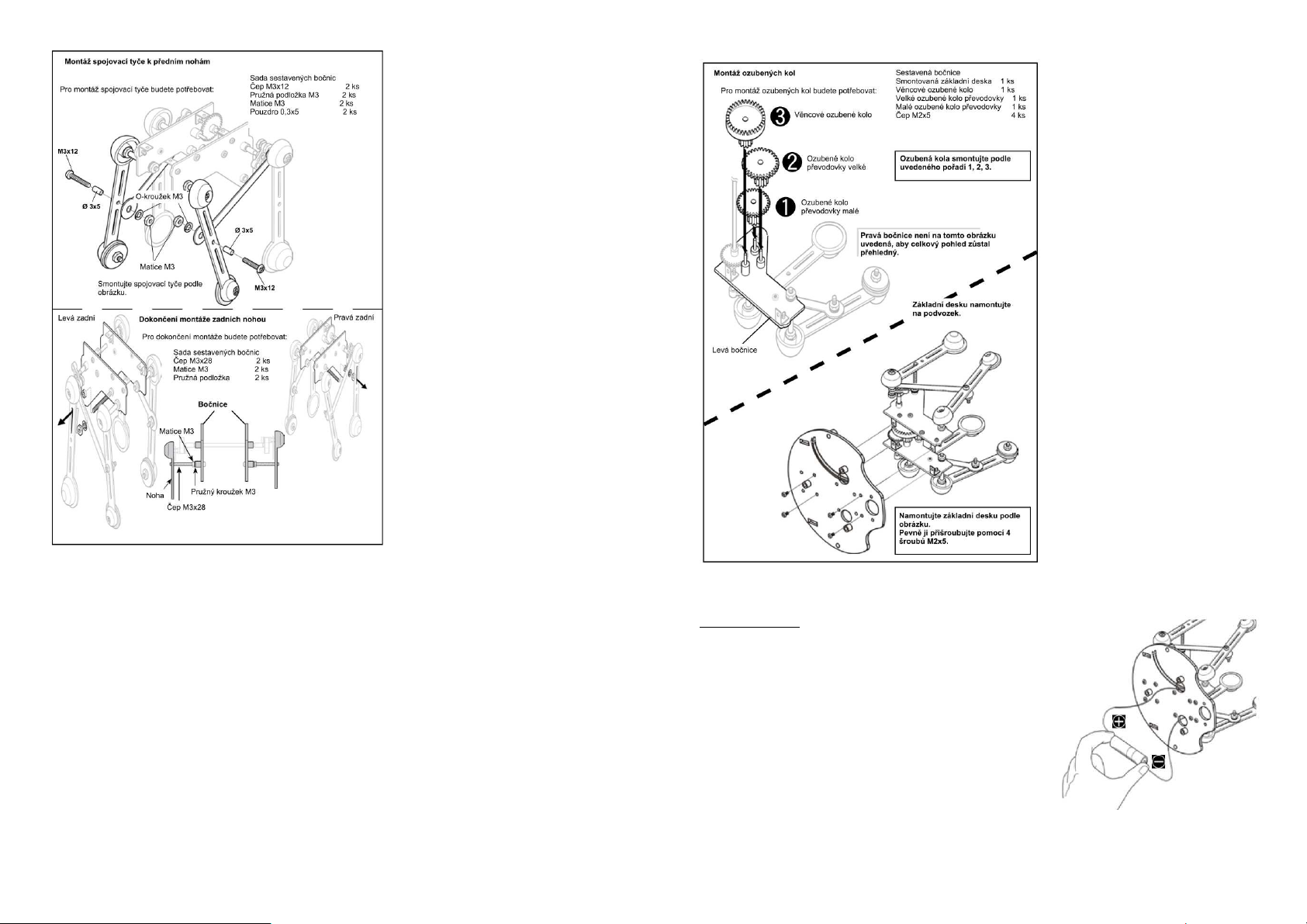

6.2 Návod k sestavení mechanických dílů
7. Testování a dokončení montáže Sky Walker
7.1 Testování funkčnosti
7.2 Dokončení montáže
8. Princip fungování mechanických částí
A. Dodatek A
Sky Walker a AREXX jsou registrované ochranné známky firmy AREXX Engineering.
Na tento návod se vztahuje autorské právo. Jeho obsah nesmí být kopírován nebo přejímán bez písemného
souhlasu evropského dovozce: AREXX Engineering – Zwolle (NL).
Výrobce ani dodavatel nenesou odpovědnost za důsledky neodborné manipulace, chyb při sestavení nebo obsluze
tohoto výrobku plynoucí z nerespektování tohoto návodu k sestavení.
Obsah tohoto návodu k použití může být měněn bez předchozího upozornění.
1. Popis produktu Sky Walker
Sky Walker je elektronický robot se dvěma integrovanými senzory, jež reagují na zvuky a intenzitu světla. Jestliže
senzory robota Sky Walker zaznamenají nějaký zvuk (např. tlesknutí rukama) nebo změnu intenzity světla,
rozběhne se robot na několik sekund dopředu.
Už samotné sledování chování robota je veliká zábava. Jeho konstrukce je navíc velmi zajímavá a legrační. Kromě
toho se při jeho sestavování hravou formou naučíme spoustu novinek ze světa techniky.
Specifikace
Provozní napětí 1,5 V (1× tužková baterie) (není součástí stavebnice)
Odběr proudu (pohyb) cca 400 mA
Odběr proudu (klid) cca 130 mA
Výška 135 mm
Průměr 105 mm
• Jakmile otevřete plastikový sáček se součástkami, ztrácíte právo výrobek vrátit.
2
• Předtím, než začnete robota sestavovat, pozorně si přečtěte návod k použití.
• Buďte opatrní při používání nástrojů.
• Robota nesestavujte za přítomnosti malých dětí. Děti by se mohly poranit o nástroje nebo by si mohly vložit
do úst drobné součástky.
• Dbejte na správnou polaritu baterií.
• Postarejte se o to, aby baterie ani svorky baterií nenavlhly nebo se nenamočily. Jestliže se Sky Walker
namočí, vyjměte z něho baterie a všechny části co nejpečlivěji vysušte.
• Jestliže robota více než týden nepoužíváte, vyjměte z něho baterie.
---------------------------------------------------------------------------------------------------------------------------------------------------------
2. Technika letování
Před osazením a přiletováním elektronických součástek si přečtěte následující rady:
Předtím, než začnete letovat, přečtěte si všechny pokyny až do konce. Pracujte přesně v uvedeném pořadí.
Na vady způsobené nedodržením návodu k sestavení se nevztahuje záruka.
2.1 Potřebné nástroje a provozní prostředky
2.2 Technika letování
K letování použijte páječku o výkonu 20 až 30 wattů.
Páječka o vyšším výkonu či pájecí pistole by mohla
poškodit citlivé elektronické součástky a měděné
tištěné spoje na desce. Při použití příliš slabé páječky
je letování zdlouhavé. K páječce často patří kovový
stojánek a houbička pro očištění pájecího hrotu.
Použijte tenký pájecí drát pro elektroniku o průměru
1 mm nebo menším. Tato cínová pájka obsahuje
speciální tavicí přísadu pro elektronické součástky.
Jiné tavicí přísady nejsou vhodné.
Bezpečné odkládání horké páječky (s navlhčenou
čisticí houbičkou).
Pro opravu chyb při letování. Používejte šroubováky na elektroniku ve správné
Pro miniaturní součástky (150 mm).
velikosti.
3
4
2.3 Lokalizace a oprava chyb při letování
3. Elektronika
Vodivé dráhy jsou tvořeny mědí, letovací plošky a součástky jsou elektricky propojené. Na letovacích ploškách je
měď překrytá cínovou pájkou. Zelená izolační ochranná vrstva chrání měděnou dráhu před zkraty a oxidací
(tvorbou rzi). Pokud při letování zahřejete měď příliš, mohou se letovací plošky a měděné dráhy odloučit od desky
tištěných spojů. Při opravě je většinou nutné odstranit část vrstvy laku, aniž by při tom došlo k poškrábání měděné
dráhy. K opravě se nejlépe hodí nůž se zaobleným ostřím (např. skalpel) nebo štětec ze skelných vláken.
5
6
3.1 Seznam elektronických součástek stavebnice
3.2 Pájecí práce
Popisky na desce tištěných spojů a seznam součástek přesně
udávají, jak je třeba součástky osadit. Chcete-li si jejich umístění
prohlédnout pečlivěji, máte k dispozici schéma osazení.
Při osazování desky tištěných spojů začínejte pokud možno s nižšími
součástkami. Těmi jsou za normálních okolností odpory. Po připájení
odstřihněte konce tyčinek, abyste měli dostatek místa k práci.
Správná poloha a správná polarita integrovaných spínacích
obvodů, elektrolytických kondenzátorů, diod, tranzistorů, LED
diod a PHTR je velmi důležitá, jinak nebude robot správně
fungovat, nebo dokonce může dojít k jeho poškození.
1) Začněte s odpory.
2) Poté na desku tištěných spojů přiletujte potenciometry.
3) Následně přiletujte 4 spojovací tyče.
4) A v dalším kroku umístěte všechny keramické kondenzátory.
V následujících krocích přiletujte citlivé součástky. Před osazováním zvolte správný typ a správnou orientaci
součástek. Při pájení nepřehřívejte součástky páječkou.
5) Začněte elektrolytickými kondenzátory a dejte pozor na správnou polaritu, resp. značení plus/minus.
7
6) Nyní osaďte tranzistory. Vždy vyberte správný typ a dbejte na správnou polaritu.
7) Nyní přiletujte mikrofon a dávejte při tom pozor na správnou polaritu!
8) Na závěr přiletujte PHTR, přičemž je bezpodmínečně nutné zachovat správnou polaritu! Nakonec se letují
žárovky a držák baterie. Žárovky se přiletují pomocí tyčinky dlouhé 25 mm.
8
3.3 Testování elektronického obvodu
Předtím, než začnete s mechanickou částí, měli byste zvlášť otestovat, zda elektronika funguje správně.
2 TESTOVÁNÍ
*) Zapněte robota. Žárovky se nyní rozsvítí.
1) Tleskněte rukama.
2) Motor by měl na několik sekund naběhnout a pak se zastavit.
3) Zakryjte rukou světelné čidlo.
4) Motor by měl na několik sekund naběhnout a pak se zastavit.
Pozor!
Citlivost mikrofonu upravte pomocí VR1.
Citlivost světelného čidla upravte pomocí VR2.
3.4 Tabulka pro lokalizaci poruch
Problém Kontrolní kroky
Žárovky nesvítí Zkontrolujte upevnění baterie.
Zkontrolujte orientaci (polaritu) baterie a držáku na baterie.
Zkontrolujte baterii (není vybitá?).
Žárovky svítí, ale Sky Walker nereaguje na
zvuky.
Žárovky svítí, ale Sky Walker nereaguje
výkyvy intenzity světla.
Tranzistory se zahřívají. Zkontrolujte typ tranzistoru, jeho orientaci a kontakty.
Zkontrolujte citlivost mikrofonu.
Zkontrolujte součástky a jejich spájení v obvodu mikrofonu: ECM, R1,
VR1, R8, C4, TR3, TR4, TR5 a TR6.
Zkontrolujte citlivost světelného čidla.
Zkontrolujte orientaci (polaritu) PHTR.
Zkontrolujte C1, R2, VR2, TR1, TR8, R4-R7 a C3.
1 PŘÍPRAVA
Zapojte všechny dráty podle schématu k černému kabelu spínače na S1 a S2 a oranžový a modrý kabel motoru
na M+ a M–.
Po zapojení všech kabelů vložte baterii do držáku baterie. Dejte pozor na správnou polaritu baterie.
Záporný pól baterie musí nasedat na pružinku držáku baterie.
Dbejte na správnou polaritu baterie!
Otočte regulační odpor do střední polohy.
9
Vyskytnou-li se jakékoliv problémy, VŽDY nejdříve zkontrolujte baterii, zda je plně nabitá. Teprve poté kontrolujte
zapojení. Pouze při správně provedeném zapojení může elektrický proud volně protékat. Pokuste se zjistit,
zda problém spočívá v elektrické, nebo mechanické části. Při vyhledávání chyb postupujte podle této tabulky
krok za krokem. Zkontrolujte všechny elektronické součástky. Zkontrolujte také typ součástky, její správné umístění
a polaritu! Zkontrolujte všechny pájené spoje a dráhy na desce tištěných spojů.
Není-li možné problém odstranit, nejlépe uděláte, když robota rozeberete a začnete stavět znovu od začátku.
Dodržujte při tom co nejpřesněji pokyny uvedené v tomto návodu.
10
4. Informace o elektronických součástkách
Žárovka
Předmět, který se standardně vyskytuje v každé domácnosti. Z důvodu nízkého napětí používáme žárovky
s jedním žhavicím vláknem, jež přeměňuje elektrickou energii ve velké množství tepla a malé množství světla.
Účinnost je nízká, protože teplo znamená ztrátu energie, jíž bychom vlastně rádi zabránili. Proto upřednostňujeme
používání LED diod, které mají vyšší účinnost.
V elektrotechnice se používají následující základní pojmy:
Pojem Symbol Veličina
Proud I ampér (A)
Napětí U volt (V)
Odpor R ohm (Ω)
Výkon P watt (W)
Vztahy mezi těmito veličinami popisuje Ohmův zákon:
Napětí = proud krát odpor.
Pro výpočet proudu platí: I = U : R
Pro výpočet odporu platí: R = U : I
Pro výpočet napětí platí: U = I × R
Výkon je roven napětí násobenému proudem.
Odpor omezuje proud v elektronických obvodech. Dokáže také snížit napětí. Jestliže si proud představíme jako
vodu proudící zahradní hadicí, odpor můžeme přirovnat k místu, kde hadici stlačíme. Důsledkem je to, že voda
z hadice netryská tak vysoko a tak prudce.
Hodnota odporu se udává pomocí barevného kódu. První a druhý prstenec udává číslo a třetí prstenec
mocninu deseti, kterou je třeba toto číslo vynásobit. Čtvrtý prstenec popisuje přesnost odporu, tedy
možnou odchylku od této hodnoty v procentech.
Barva Číselná hodnota Násobek
Černá 0 1
Hnědá 1 10
Červená 2 100
Oranžová 3 1 000
Žlutá 4 10 000
Zelená 5 100 000
Modrá 6 1 milion
Fialová 7 10 milionů
Šedá 8 100 milionů
Bílá 9 1 000 milionů
Zlatá x přesnost 0,1 z 5 %
Stříbrná x přesnost 0,01 z 10 %
Příklad: Odpor s barevnými prstenci hnědá (1), černá (0), oranžová (tisíc) a zlatá má hodnotu 10 000 Ω
a přesnost 5 %.
11
Odporový regulátor (potenciometr, POTI)
Vedle pevných odporů existují také odporové regulátory, jež se nazývají také potenciometry.
Odporové regulátory existují v různých provedeních. Známým příkladem je ovládač hlasitosti u rádia.
U tohoto robota se regulátor osazuje přímo na desku tištěných spojů. Jeho hodnota je 100 kΩ.
Tento potenciometr se používá k regulaci intenzity světla, a tedy i k nastavení citlivosti integrovaného oka z LED.
Kondenzátor
Kondenzátory dokážou uložit menší elektrický náboj, který pak v případě potřeby bez větších ztrát zase uvolní.
Další jejich vlastností je separace stejnosměrného napětí a současně vedení střídavého napětí. Pro kondenzátory
se používá symbol C. Hodnota kondenzátoru se také nazývá kapacita a udává se ve faradech. Protože je kapacita
elektronických součástek obvykle nízká, používá se v praxi následující kódování:
Zkratka Význam Hodnota
1 µF 1 mikrofarad 0,000001 faradů
1 nF 1 nanofarad 0,000000001 faradů
1 pF 1 pikofarad 0,000000000001 faradů
Pro hodnoty kondenzátorů se užívají různé systémy kódování. Na kondenzátorech Mylar je navíc natištěno číslo.
Elektrolytický kondenzátor (ELKO)
Elektrolytický kondenzátor je polarizovaný (tedy na orientaci citlivý) kondenzátor. Proto výrobci opatřují tento typ
kondenzátorů označením kladného a záporného pólu. Většinou je na elektrolytickém kondenzátoru vedle
záporného pólu vyražené znaménko „–“. Kromě toho je připojovací drátek (tyčinka) kladného pólu o něco delší než
u záporného pólu.
Dioda
Dioda vede elektrický proud pouze jedním směrem (od anody ke katodě).
Tok proudu v opačném směru je zablokovaný.
12
Tranzistor
Tranzistor je polovodič, který se používá k zesilování nebo ke spínání. Tranzistor má tři elektrody: báze, emitor
a kolektor. Tyto elektrody jsou často označeny počátečními písmeny B, E a C. Tranzistory se vyrábějí v různém
provedení. Dvě hlavní skupiny tvoří tranzistory PNP a NPN. U tranzistorů PNP je proud veden přesně obráceně
než u tranzistorů NPN.
Tranzistor si můžeme představit jako vodní propust (báze) v proudu vody tekoucím mezi kolektorem (A)
a emitorem (C).
Voda proudí
• u tranzistoru NPN od kolektoru k emitoru nebo
• u tranzistoru PNP od emitoru ke kolektoru.
Pomocí vodní propusti, kterou v našem příkladu představuje báze, můžeme proud vody
regulovat.
Jestliže si nyní představíme ovládání proudu vody vodní propustí, je naše znázornění
funkce tranzistoru dokonalé.
Pomocí maličkého proudu nebo napětí na bázi lze ovládat veliký proud nebo napětí mezi kolektorem
a emitorem. Jistě si dokážete představit, že tranzistor také dokáže vypnout proud nebo napětí tím,
že otevře nebo uzavře propust, tedy bázi.
Baterie
Baterii jsme již zmínili. Typ baterie, který se používá v robotu Sky Walker, dodává napětí o velikosti 1,5 V, což
definuje rozdíl potenciálů mezi kladným pólem a záporným pólem baterie. Jestliže srovnáme elektřinu s vodou,
mohli bychom napětí přirovnat k tlaku vody. Jakmile připojíme baterii do uzavřeného obvodu, začnou elektrony
protékat směrem od záporného pólu ke kladnému pólu, a vyvolají tak v tomto elektrickém obvodu tok proudu (I).
Síla tohoto toku proudu se měří v ampérech.
Elektrický výkon (P, měřeno ve wattech), se vypočítá vynásobením napětí a proudu: P = U × I
Jestliže se robot Sky Walker pohybuje, činí proud asi 200 mA (0,2 A). Napětí baterie je 1,5 V.
P = U × I P = 1,5 V × 0,2 A
Elektrický výkon robota Sky Walker tedy činí 0,3 wattů = 300 mW
IC = Integrated Circuit (integrovaný obvod)
13
„Integrated Circuit“ znamená doslova „integrovaný obvod“. Jedná se o obvod, který je složen z většího počtu
tranzistorů, odporů a někdy také kondenzátorů. Existují různé typy integrovaných obvodů. Často tvoří jednotlivé
prvky zapojení, jako je např. zesilovač, někdy dokonce téměř celý výrobek jako například rádio.
Tento prvek je v elektronice natolik důležitý, že ho zde zmiňujeme dokonce i přesto, že součástí našeho
robota Sky Walker není.
Fototranzistor – PHTR
Fototranzistor dokáže zaznamenat změnu intenzity světla. Funguje stejně jako normální tranzistor, ale bez
elektrody „báze“. Báze je v tomto případě tvořena fotocitlivým materiálem. Jakmile na tranzistor dopadá světlo,
vede proud. Velikost proudu závisí na množství světla.
Mikrofon
Mikrofon známe asi nejlépe z televize, ale jak přesně funguje, to se většinou neví. Mikrofon přeměňuje zvukové
vlny v elektrický signál. Tento elektrický signál je zpracován elektronikou (např. zesilovačem). U robota Sky Walker
zaznamenává mikrofon zvuky v podobě tlesknutí. To je pro robota Sky Walker signál, aby se dal do pohybu.
LED = Light Emitting Diode
Název „Light Emitting Diode“ znamená „svítivá dioda“. Tato dioda má stejné vlastnosti jako normální dioda,
ale navíc se rozsvítí, jakmile součástkou prochází proud. LED existují v různých barvách a často se používají
jako kontrolky.
Motor
Motor přeměňuje elektrickou energii v energii pohybovou.
Odborný název pro pohybovou energii je energie kinetická.
14
5. Elektronický obvod
5.1 Blokové schéma
5.2 Popis funkcí elektronického obvodu
Pro zjednodušení zobrazení celkového zapojení používáme bloková schémata. V blokovém schématu je
jednoduše a přehledně znázorněno, jak funguje elektronický obvod robota. Tak můžete rychle zjistit,
k čemu slouží nejdůležitější prvky.
Nejprve si popíšeme funkční prvky. Jednotlivým obvodům se ještě budeme věnovat podrobněji:
Modul zvukového čidla
Modul mikrofonu registruje zvuky z blízkosti robota.
Modul světelného čidla
Modul modulu světelného čidla registruje změny intenzity světla z blízkosti robota.
Napájení a modul žárovek napájí všechny elektronické součástky energií. Žárovky jsou kontrolkami
zapnutí/vypnutí modulu časového spínače.
Modul časového spínače
RC síť, jež stanovuje časový interval pohybu.
Filtrační modul
Odstraňuje rušivé signály motoru na přívodu napájení.
Modul motoru
Zapíná a vypíná motor.
Koncový stupeň s řízením motoru dodává proud pro pohyb vpřed a motor dodává mechanickou energii
potřebnou pro pohyb.
Pomocí schématu zapojení si vysvětlíme, jak elektronický obvod funguje. V blokovém schématu můžete vidět,
jakou funkci jednotlivé moduly mají. Nyní si tyto moduly popíšeme jednotlivě, takže se seznámíme s funkcí každé
jednotlivé součástky.
15
Uvedené schéma zapojení popisuje celý elektronický obvod. V následující kapitole si popíšeme každý modul
jednotlivě.
Modul zvukového čidla
V tomto elektronickém obvodu se používá elektronický kondenzátorový mikrofon.
Tento typ mikrofonu je velmi citlivý. Zvláštní vlastností tohoto mikrofonu je fakt, že využívá
napětí. Toto provozní napětí je k mikrofonu přiváděno přes odpor R1 z baterie.
Regulační odpor VR1 mu dodává citlivost, díky čemuž lze zpracovat například zvuk tlesknutí.
Napájení a modul žárovek
Tento jednoduchý úsek je velmi důležitý. Ze schématu zapojení můžete vyčíst, že je
napájení propojeno se všemi ostatními moduly. 1,5V baterie LR6 dodává energii pro
elektroniku a motor.
Provozní napětí 1,5 V je příliš nízké pro napájení LED diody, takže jsme nuceni používat
miniaturní žárovky. Jedinou úlohou těchto svítidel je, že slouží jako kontrolky zapnutí/vypnutí
robota Sky Walker. Žárovky tedy používáme jako indikátory připravenosti robota k provozu.
Modul světelného čidla
Při dostatku světla je fototranzistor PHTR vypnutý a blokuje proud. TR1 a TR2 jsou pak zablokované a napětí
na uzlovém bodu R5 a C3 je přibližně stejně vysoké jako napětí v baterii. Bude-li na fototranzistor dopadat málo
nebo nedostatek světla, povede PHTR proud. Tím se sepne TR1 a povede proud. Tím se sepne také TR2
a rovněž povede proud. Napětí na uzlovém bodu R5 a C3 poklesne a v C3 vznikne krátký impulz.
16
Modul časového spínače
Tranzistory TR3 a TR4 fungují jako časový spínač, který reaguje na pulz. Je-li k bázi TR3
přivedeno kladné napětí, vede TR3 proud. TR4, který je za normálních okolností
zablokovaný, rovněž povede proud, a výstup tohoto bloku bude nízký (0 voltů). Kladná
smyčka zpětné vazby vede impuls přes C5 zpět na bázi TR3 a zajistí, aby výstup zůstal
ještě po několik sekund na nízké úrovni. Elektrolytický kondenzátor C5 je zodpovědný za
zpoždění (efekt časovače) při přepínání z H na L. Trvá několik sekund, než se hodnoty
na výstupu znovu zvýší.
Modul motoru
Časovač nedokáže řídit motor přímo. Rozvod motoru zesiluje proud a zásobuje motor
dostatečně silným proudem, který teče ve správném směru. Jestliže je hodnota na výstupu
časovače vysoká (standard), jsou TR5 a TR6 zablokované a motor se netočí. Jakmile
hodnota na výstupu časovače poklesne, tranzistory TR5 a TR6 se zapnou a prochází jimi
proud. Motor se začne točit.
Filtrační modul
Filtr odstraňuje rušivé impulzy, které vyvolává motor, z napájení zesilovačů. Motor tyto rušivé
impulzy přenáší na napětí v baterii. RC filtr odstraňuje impulzy, takže mohou být citlivé
elektronické součástky napájeny čistým, hladkým napětím bez podílu střídavého napětí.
6. Mechanika
Upozornění: Je bezpodmínečně nutné, abyste si přečetli tuto kapitolu!
Důsledně dodržujte postup a pořadí úkonů uvedené v tomto návodu. Tak se vyhnete chybám při montáži.
Ten, kdo bude postupovat přesně podle tohoto návodu, zvládne sestavit perfektně fungujícího robota,
jakého můžete vidět na obalu stavebnice, hned napoprvé.
Jednotlivé díly vylamujte z plata až v okamžiku, kdy je budete potřebovat. Nepoužívejte násilí.
Pracujte v klidu a před zahájením práce si přečtěte celý tento návod.
Montáž osy
Při montáži os (např. osy motoru) musíme postupovat velmi opatrně. Nejprve se pokuste
zatlačit osu rukou. Pouze v případě, že se to nepodařilo, můžete použít malé plastové
kladívko. Klepejte velmi opatrně a údery ztlumte dřevěným špalíčkem vloženým mezi
kladívko a předmět, aby nedošlo k poškození.
Samozajišťovací šrouby
Šrouby se samozajišťovacím závitem mají také na špičce zářez, který usnadňuje zařezávání.
Optimální způsob použití takovýchto šroubů je tento:
1 Zašroubování šroubu
2 Mírné povolení šroubu
3 Následné opětovné dotažení šroubu
Pokud budete šrouby příliš často povolovat a znovu dotahovat, uvolní se materiál v jejich okolí
a šroub už nebude správně držet.
Čepy a matice
Vyřezávání nebo vylamování součástek
Při vyřezávání nebo vylamování součástek používejte ostrý nožík,
kleště štípačky nebo nůžky. Součástku odřízněte nebo odlomte
opatrně a pokud možno přesně podél jejího okraje.
Nevyřezávejte součástky, které zatím ještě nepotřebujete.
17
U pohybujících se a vibrujících zařízení musí být čepy a matice velmi pevně utažené.
Jako ochranu před jejich povolením můžete po dotažení na místo kontaktu šroubu s maticí nanést trochu laku na
nehty. Bude-li třeba, můžete i poté šroub znovu snadno povolit. Nepoužívejte druhy lepidel, jako je např. Locktite.
Tím by se šroub nadobro slepil a už by se nedal nikdy povolit.
Typ čepu se uvádí společně s jeho tloušťkou a délkou. Čep s označením M3x20 je například 3 mm tlustý
a 20 mm dlouhý. U matic se uvádí pouze průměr. Například matice M3 se hodí pro použití s 3 mm čepem.
18
6.1 Seznam mechanických součástek stavebnice Sky Walker
Předtím, než montáž zahájíte, zkontrolujte si podle seznamu součástek, zda máte vše potřebné!
6.2 Návod k sestavení mechanických dílů
Pro montáž motoru budete potřebovat:
Motor 1 ks
Ozubené kolo pro motor 1 ks
Vypínač 1 ks
Základní deska 1 ks
Držák motoru 1 ks
Před každou fází montáže si nejdříve připravte potřebné součástky
a zkontrolujte si je podle seznamu součástek!
Samozajišťov. šroub M2,3x5 1 ks
Šroub M2 6 ks
Matice M2 6 ks
Pružná podložka M2 4 ks
19
20
21
22
7. Testování a dokončení montáže Sky Walker
7.1 Test funkčnosti
Toto je jednoduchý test, jakým můžete zkontrolovat, zda se nohy
správně pohybují.
Připojte baterii přímo k modrému a oranžovému kabelu motoru, jak je
uvedeno na nákresu. U tohoto kroku je velmi důležitá správná polarita!
Jestliže se nohy nepohybují správně,
proveďte kontrolu podle níže uvedené tabulky!
23
24
7.2 Dokončení montáže
8. Princip fungování mechanických částí
Mechanická část robota Sky Walker se v zásadě skládá ze dvou částí. První částí je převodovka,
která přenáší výkon osy motoru na hnací nápravu. Druhá část přenáší otáčení hnací nápravy na pohyb kol.
1. Přenos mechanického výkonu
Ozubená kola, hnací řemen, tyče, klika, hřídel a řetězy mohou přenášet energii. 4 ozubená kola přenášejí točivý
moment motoru z osy motoru na hnací nápravu. Tuto transmisi nazýváme ozubený převod. Síly se předávají
prostřednictvím zubů ozubených kol. Při tom dochází současně ke třem jevům:
a) Změna směru otáčení
b) Snížení rychlosti otáčení
c) Zvýšení krouticí síly
25
26
Motor robota Sky Walker má velkou rychlost otáčení, ale jen malý přenos síly. Ovšem
klika vyžaduje nízkou rychlost otáčení a velký přenos síly.
a) Změna směru otáčení
Změnou směru otáčení rozumíme skutečnost, že se první zub otáčí ve směru hodinových ručiček a druhý zub proti
směru hodinových ručiček. Ozubená kola mění směr otáčení.
b) Snížení rychlosti otáčení
Změna rychlosti otáčení souvisí s počtem zubů ozubených kol. Jako příklad si uveďme
převodovku s kolem o 10 zubech a dalším ozubeným kolem o 40 zubech. Poté, co se první
kolo zcela otočilo, urazilo druhé ozubené kolo teprve čtvrtinu otáčky. Aby se druhé kolo
otočilo o celou otáčku, musí se tedy první kolo otočit hned čtyřikrát. Tato funkce zároveň
snižuje rychlost otáčení.
c) Přenos síly
Přenos síly souvisí se změnou rychlosti. Čím nižší je rychlost otáčení, tím vyšší je hnací síla. Tento nárůst síly
můžeme demonstrovat na obušku, který je na jednom konci tenký a na druhém konci tlustý. Představme si,
že 2 lidé drží tento obušek každý na jednom konci a pokoušejí se jím otáčet. Ten, který drží silnější konec obušku,
jím bude otáčet mnohem snáze než ten, který musí otáčet tenčím koncem.
Stejný efekt známe také z převodovky s ozubenými koly.
Síla na zubech ozubených kol roste směrem ke středu ozubeného kola. Protože je motor v robotu Sky Walker
relativně slabý, zvyšujeme jeho výkon pomocí převodovky s ozubenými koly.
Dodatek A
Střídavé a stejnosměrné napětí
Výše v tomto návodu jsme již uvedli několik informací týkajících se baterií, ale k tomuto tématu je třeba ještě něco
dodat. Provozní napětí baterie je značně nízké a v našem případě se jedná o bezpečné napětí. Naproti tomu
v síťových zásuvkách v našich bytech je VELMI NEBEZPEČNÉ střídavé napětí 120 nebo 230 voltů (v závislosti na
tom, ve které zemi se nacházíte). Mělo by Vám být jasné, že ani Vy sami ani jiné osoby nikdy nesmějí přijít
do kontaktu s tímto nebezpečným napětím.
V tomto textu jsme uvedli dva nové pojmy: střídavé napětí a stejnosměrné napětí, resp. střídavý proud
a stejnosměrný proud. Síťová zásuvka je zdrojem střídavého napětí a dodává střídavý proud. Polarita střídavého
napětí se neustále střídá mezi kladným a záporným napětím. Zpravidla má takové napětí průběh sinusové křivky.
Sinusový průběh napětí:
Přerušovaná linie zobrazuje stejnosměrné napětí.
Zdroj stejnosměrného napětí dodává napětí o konstantní polaritě. Široká škála baterií dodává stejnosměrné napětí
našim rozhlasovým přijímačům, MP3 přehrávačům, ale také velkým vozidlům. Provozním napětím je v takovém
případě vždy stejnosměrné napětí.
Zkratky SI
V tomto návodu a v elektronice obecně se často používají zkratky SI. Ty definují mocninu jednotky, resp. kolik nul
k danému číslu patří. Příklad: Kilo (k) znamená 1 000. To znamená, že 1 kg = 1 000 gramů.
Důležité zkratky SI jsou:
M = mega = 1 000 000
k = kilo = 1 000
m = mili = 0,001
µ = mikro = 0,000 001
n = nano = 0,000 000 001
p = piko = 0,000 000 000 001
Individualizace robota Sky Walker
Máte-li zájem, můžete si svého robota upravit podle vlastních představ.
Vystřihněte z papíru (nebo z barevné fólie) symboly a písmena a připevněte je
pomocí průsvitné lepicí pásky nebo lepidla.
Tak si vyrobíte svého vlastního originálního robota Sky Walker. Můžete použít
také speciální barvy na plast!
Bude Vás to bavit a svého robota tak můžete přizpůsobit svému vkusu!
Zde vyobrazeného robota Sky Walker ozdobila Mara z nizozemského Nimwegenu.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. MIH/12/2013
27
28
Loading...
