Arexx Kit SMR-10
Miernik Stresu
Miernik stresu dokładnie wskazuje poziom stresu u ciebie i w twoim otoczeniu.
Gdy w pomieszczeniu jest głośno, urządzenie reaguje i lampki zaczynają intensywnie
migać. Jeśli zmniejszy się poziom dźwięków, miernik przechodzi w tryb spokoju
i wyświetla relaksujący wzór na lampkach. Po około 5 minutach miernik osiąga stan
uśpienia.
Działanie Miernika Stresu opiera się na 7 elektronicznych . Tuner zazwyczaj składa się
z rezystora i kondensatora. Im więcej energii znajduje się w kondensatorze, tym bardziej jest naładowany.
W miejscu, gdzie rezystor jest dołączony do kondensatora, dołącza się również układ scalony lub
tranzystor. Jeśli ładunek kondensatora (a więc ładunek na wejściu układu scalonego lub tranzystora)
przekracza jakąś wartość, układ scalony i tranzystor aktywują się (np. zapalając diodę). W tym momencie
również naładowany kondensator rozładowuje się, a proces ładowania może rozpocząć się ponownie.
Połączenie rezystora i kondensatora jest nazywany układem RC.
Układy RC
Wszystkie światełka gasną… aż do momentu, gdy ponownie nastąpi wybudzenie
spowodowane hałasem i drganiami takimi jak podniesienie głosu lub uderzenie w stół.
Lampki na Mierniku Stresu nazywane są również LED. Słowo LED to skrót od
angielkiej nazwy oznaczającej diodę elektroluminescencyjną. Innymi słowy jest to
dioda, która emituje światło. Dioda to element elektroniczny, który umożliwia
prądowi przepływ tylko w jednym kierunku.
Aby Miernik Stresu działał, należy zasilić go trzema bateriami AA. Uwaga! Upewnij się, że
odpowiednio umieszczono baterie w koszyku bateryjnym. Nieprawidłowy montaż baterii może
nieodwracalnie uszkodzić Miernik. Zawsze umieszczaj płaską stronę baterii (-) od strony sprężyny.
Po odpowiedniej instalacji baterii włącz Miernik Stresu używając małego przełącznika po lewej stronie na
górze.
Wbudowany mikrofon wychwytuje dźwięki. Jeśli poziom dźwięku przewyższa pewną wartość, światełka
zaczynają niespokojnie migać. Poziom dźwięku, na który mikrofon zaczyna reagować, czyli czułość
mikrofonu, może być regulowana poprzez obracanie śrubokrętem małego pokrętła (potencjometr), który
znajduje się w dolnej części z przodu Miernika. Czułość zwiększa się przy kręceniu w prawo, zaś zmniejsza
przy kręceniu w lewo.
INSTRUKCJE MONTAŻU
Na początku z pomocą listy części sprawdź czy wszystkie elementy znajdują się w opakowaniu. Montaż
Miernika Stresu nie jest skomplikowany. Wzór na płytce PCB dokładnie pokazuje miejsca, gdzie należy
umieścić elementy (jest również wersja zlutowana). Najwygodniej będzie rozpocząć pracę od najmniejszych elementów, a dopiero później umocować, np. kondensatory. Na koniec należy umocować układy
scalone. Uwaga! Bądź wyjątkowo czujny podczas instalacji kondensatorów elektrolitycznych, diod
prostowniczych, diod świecących („+” jest dłuższa nóżka diody) oraz układów scalonych! Muszą być
umieszczone w odpowiednim kierunku. Ostatnim etapem montażu jest umieszczenie koszyka bateryjnego na odwrotnej stronie płytki PCB (Uwaga! Napięcie dodatnie zawsze oznacza się czerwonym kablem).
JAK DZIAŁA MIERNIK STRESU?
Obliczanie stałej czasowej RC jest bardzo łatwe:
R x C = stała czasowa RC
Na przykład:
Stała czasowa R12 i C4
3900000 x 0.0001 = 390 sekund
390 : 60 sekund = 6.5 minut
UKŁADY RC W MIERNIKU STRESU
Około 2 sekundy z czasu odpowiedzi Miernika Stresu zależą od układów RC złożonych z rezystorów
R1+R10 oraz kondensatora C3. Zwróć uwagę na schemat płytki PCB miernika. Trzy układy RC włączają i
wyłączają diody. Kontrolują one górną stronę czterech spośród dwunastu diod. Są to: R23/C12, R22/
C11 oraz R21/C10. Każdy z układów ma inną wartość rezystancji, zatem każda z grup czterech diod ma
inną częstotliwość migania. Najszybsza z nich zapala się 2 razy na sekundę. Następnie są dwa takie
same układy: C7/R3 oraz C6/R4, które determinują czas oraz napięcie kontrolujące dolną stronę diod.
Ich stała czasowa wynosi 3 sekundy. Napięcie dolnej strony diod zmienia się stopniowo od 0 do około
4,5 Volt w 3 sekundy, a następnie na odwrót od 4,5 do 0 Volt w tym samym czasie. 4,5 Volta to napięcie
dostarczone przez 3 baterie, każda po 1,5 Volt. Zatem w ciągu 3 sekund, nasycenie diody zmienia się z
maksymalnej na minimalną i kolejno z minimalnej na maksymalną także w ciągu 3 sekund. Taka sytuacja
dotyczy jedynie połowy diod, ponieważ są połączone w odrąbie jednego układu RC – R3/C7. Druga połowa
diod połączona jest do układu R4/C6 z tymi samymi wartościami co R3/C7.
Następny układ R20/C8 dba o to, aby co 3 sekundy z układu R3/C7 napięcie na diodzie wzrasta i w tym
czasie z układu R4/C6 napięcie na diodzie spada. Procesy te działają naprzemiennie co 3 sekundy. Zatem
8 diod będzie świecić z minimalnej intensywności na maksymalną, a drugie osiem odwrotnie – z maksymalnej na minimalną. Na koniec zostaje układ R12/C4, który odpowiedzialny jest za wkraczanie w stan
uśpienia po około 6,5 minutach oraz całkowite wyłączenie diod.
Schemat i opis efektu końcowego montażu znajduje się na odwrotnej stronie.
Tranzystor (T5) wzmacnia dźwięk, który wychwytuje mikrofon. Jeśli poziom dźwięku przekracza pewną
wartość (ustawioną przez pokrętło regulacyjne), aktywuje się obwód stresu (IC2F). Obwód ten
wybudza się do „stanu strachu” i natychmiast zaczyna sterować diodami święcącymi. Po kilku sekundach
szok miernika mija i powraca do stanu spokoju. Gdy mikrofon otrzyma inną dawkę hałasu pozostając
w stanie strachu, miernik zignoruje nowe dźwięki. Reakcja na nowe dźwięki następuje dopiero po
wkroczeniu w stan spokoju. Jeśli w ciągu 5 minut Miernik Stresu nie „przestraszy się” ponownie,
urządzenie przechodzi w tryb uśpienia i diody przestają świecić.
Życzymy wspaniałej zabawy z MIERNIKIEM STRESU!
LISTA ELEMENTÓW
Półprzewodniki:
Dioda czerwona x4 (led 1, 2, 3, 4)
Dioda niebieska x4 (led 5, 6, 7, 8)
Dioda żółta x4 (led 9, 10, 11, 12)
Układ scalony HC132 x1 (IC 1)
Układ scalony 4069 x1 (IC 2)
Dioda prostownicza IN4148 x2 (D 1, 2)
Tranzystor x1 (T 1)
Tranzystor x4 (T 2, 3, 4, 5)
Rezystory:
200 Ω x4 (R 16, 17, 18, 19)
470 Ω x2 (R 14, 15)
10 KΩ x5 (R 5, 6, 7, 8, 9)
180 KΩ x4 (R 1, 2, 3, 4)
390 KΩ x1 (R23)
560 KΩ x1 (R22)
680 KΩ x2 (R 20, 21)
3,9 MΩ x4 (R 10, 11, 12, 13)
Rezystor regulowany x1 (VR)
Kondensatory:
0,02 μF x1 (C 1)
220 pF x1 (C 2)
Elektrolityczny 0,47 μF x4 (C 9, 10, 11, 12)
Elektrolityczny 1 μF x1 (C 3)
Elektrolityczny 2,2 μF x3 (C 6, 7, 8)
Elektrolityczny 100 μF x2 (C 4, 5)
Inne urządzenia:
Mikrofon x1 (mic)
Włącznik x1 (SW)
Koszyk bateryjny 3xAA x1 (G1)
Obudowa przednia x1
Śruba dystansowa x3 (do obudowy)
Śruba M3 długa x3 (do obudowy)
Śruba M3 krótka x2 (do koszyka bateryjnego)
Nakrętka śruby x5

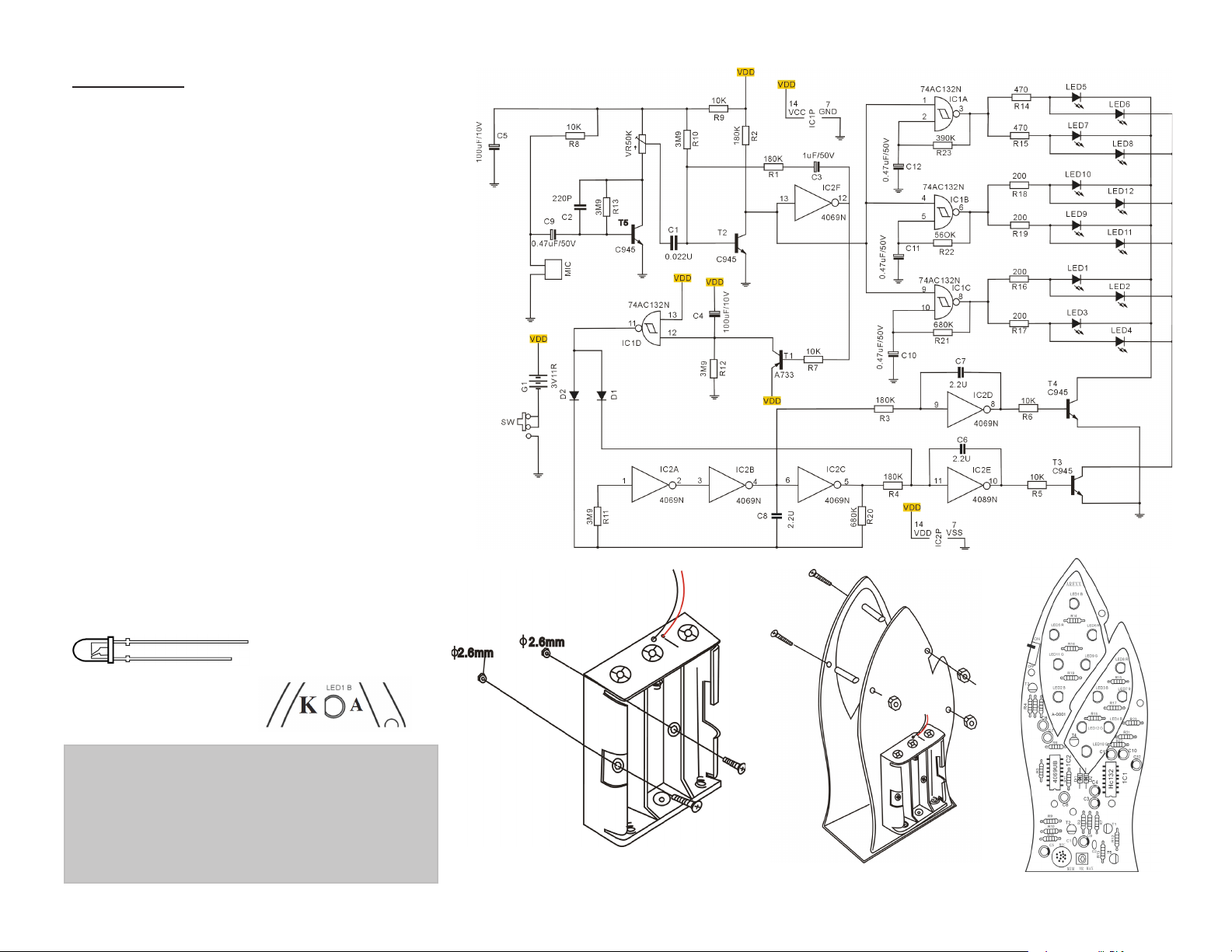

Schemat elektryczny Miernika Stresu
www.arexx.com
www.arexx.nl
Długa nóżka to anoda (+)
Krótka nożka to katoda (-)
KOŃCOWY MONTAŻ MIERNIKA STRESU
Najpierw umieść koszyk bateryjny do tylnej strony płytki PCB i
przymocuj dwoma krótszymi śrubami i nakrędkami M3 (rys. 1.).
Następnie zamontuj obudowę za pomocą trzech śrub
dystansowych, trzech długich śub i nakrętek M3 (rys. 2.).
Rys. 1. Montaż koszyka bateryjnego.
Rys. 2. Montowanie obudowy
