Záznamník teplotních dat Arex BS – 1000

Obj. č.: 10 14 71

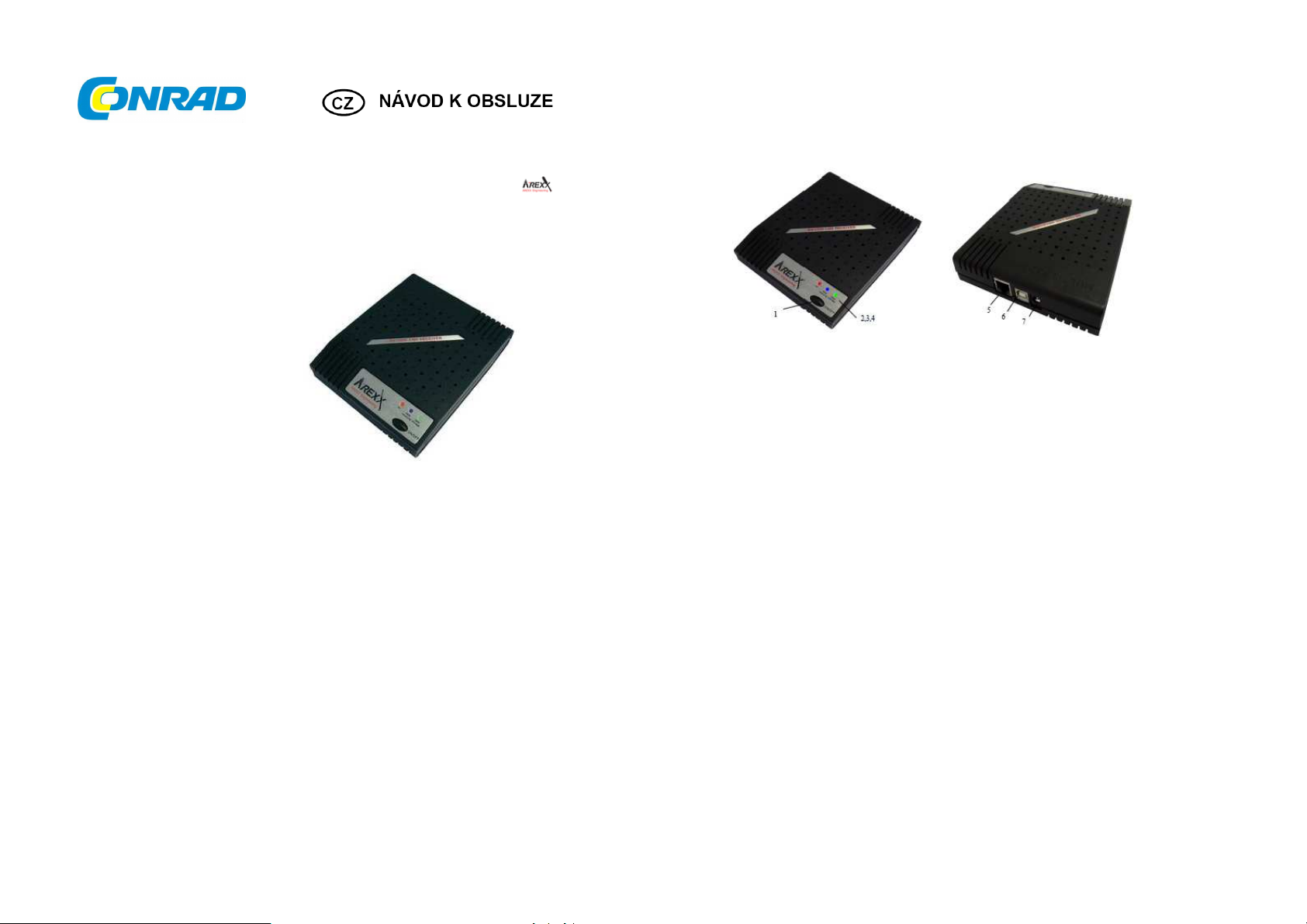

Popis přístroje

PŘEDNÍ ČÁST ZADNÍ ČÁST

Vážený zákazníku,

děkujeme Vám za Vaši důvěru a za nákup přijímače a záznamníku dat Arex BS - 100.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento

návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Účel použití

BS - 1000 slouží jako přijímací stanice systému AREXX Multi Logger. Podobně, jako BS - 500 přijímá
bezdrátově vysílaná data ze senzorů a přes USB rozhraní je posílá do počítače. Připojení k místní síti
navíc umožňuje posílat naměřené hodnoty i přes protokol TCP/IP. Rozhraní umožňuje také posílání
emailových zpráv a zabudovaný webový server může zobrazovat aktuální hodnoty měření. Pomocí
nejnovějšího softwaru lze synchronizovat hodnoty několika přijímačů BS – 500 nebo BS – 1000.

Rozsah dodávky

1. LAN modul přijímače

2. USB kabel

3. Napájecí adaptér 5V DC

4. CD-ROM se softwarem a návodem k obsluze

1. Vypínač On/Off

2. Červená LED kontrolka

3. Modrá LED kontrolka

4. Zelená LED kontrolka

LED signalizace

Červená LED - signalizuje, že přístroj je zapnutý.
Modrá LED - bliká, když BS – 1000 přijímá data.
Zelená LED:

Instalace softwaru

Předtím, než přes USB připojíte BS – 1000, musíte nejdříve na počítač nainstalovat přiložený
software. Vložte přiložený CD-ROM do CD mechaniky počítače. Po vložení se automaticky objeví
průvodce instalací. Pokud je automatický start CD vypnut v operačním systému počítače, můžete
instalační program spustit ručně. Otevřete Průzkumníka, přejděte do adresáře CD a dvojitým kliknutím
otevřete složku „default.htm“.
Po otevření instalačního menu zvolte jazyk instalace a instalační možnosti. Následujte pokyny
na obrazovce.

Instalace přijímače

Poté, co jste úspěšně nainstalovali software a zapojili 5V napájecí adaptér, můžete přijímací modul BS
– 1000 připojit pomocí USB kabelu k počítači. Windows nainstaluje požadovaný ovladač RF_USB.
V závislosti od Vaší verze operačního systému Windows se může postup instalaci nepatrně lišit:

- Nesvítí, když síť, ani paměť nejsou aktivní.

- Svítí, když je aktivní paměťové úložiště a není aktivní síť.

- Krátké blikání s delšími pauzami znamená, že je aktivní síť a není aktivní paměť.

- Dlouhé blikání s krátkými přestávkami signalizuje, že je aktivní jak síť, tak i paměť.

5. LAN konektor

6. USB konektor

7. Konektor napájecího adaptéru

Windows XP:

Zvolte „No, not this time“ a klikněte na „Next“.

Vyberte automatickou instalaci softwaru a klikněte na „Next“.

Tato obrazovka Vás upozorňuje, že neproběhl Windows-logo test ovladače RF_USB.
Klikněte proto na lištu „Continue anyway“.

Kliknutím na lištu „Finish“ dokončete instalaci.
Po instalaci ovladače můžete přistoupit ke spuštění programu. Z nabídky START > Všechny programy
> Temperature – Logger (záznamník teplot).

Na levé straně obrazovky, která je dosud prázdná, se zobrazí seznam senzorů. Na pravé straně
je místo pro grafické zobrazení naměřených teplotních křivek. Na liště v levé spodní části obrazovky
se zobrazí informace „Ready“, která signalizuje, že aplikace je připravena.

Činnost programu

Údaje o teplotě se přenášejí a ukládají do počítače okamžitě po spuštění systému Windows.
Není tedy kvůli tomu nutné spouštět program Záznamník teplot - „Temperature – logger“.
Program nabízí následující funkce:

• Grafické zobrazení naměřených teplot pro každý jednotlivý senzor

• Nastavení zvlášť pro každý senzor

• Export dat v různých formátech

Další podrobnosti najdete na on-line nápovědě k programu.
CD navíc obsahuje dva další nástroje:

- Program NetworkConfig pro určení parametrů sítě, kterou využívá BS – 1000

- RuleEditor, který slouží k vytvoření kontrolního souboru pošty, který potřebujete pro kontrolu
zabudovaného messengera.

Další nastavení je možné provádět na administrativních stránkách webového serveru BS-1000.

NetworkConfig (Konfigurace sítě)

Nástroj NetworkConfig zjišťuje nastavení sítě, ve které pracuje BS – 1000 připojeno přes USB.
V tomto bodě by už měl být nainstalován program „Temperature – logger“. Parametry sítě Vám
umožňují nahlédnout přímo na webový server BS – 1000. Ve standardním nastavení BS 1000
nastavuje název sítě, ke které se připojuje se dvěma číslicemi za jménem sítě. Nastavený název sítě
je zobrazen na šasi přístroje. Pomocí názvu si můžete přímo prohlížet webový server BS – 1000.
Nástroj NetworkConfig slouží k prohlížení nebo ke změně nastavení sítě, pokud se nepovede první
připojení.

Kromě záznamníku dat obsahuje webový server administrativní stránky, na kterých můžete
nastavovat parametry různých funkcí:

- Parametry sítě

- Parametry Emailu

- Parametry messengera

- Parametry senzoru

- Parametry internetového času

- Heslo

- Parametry záznamu událostí

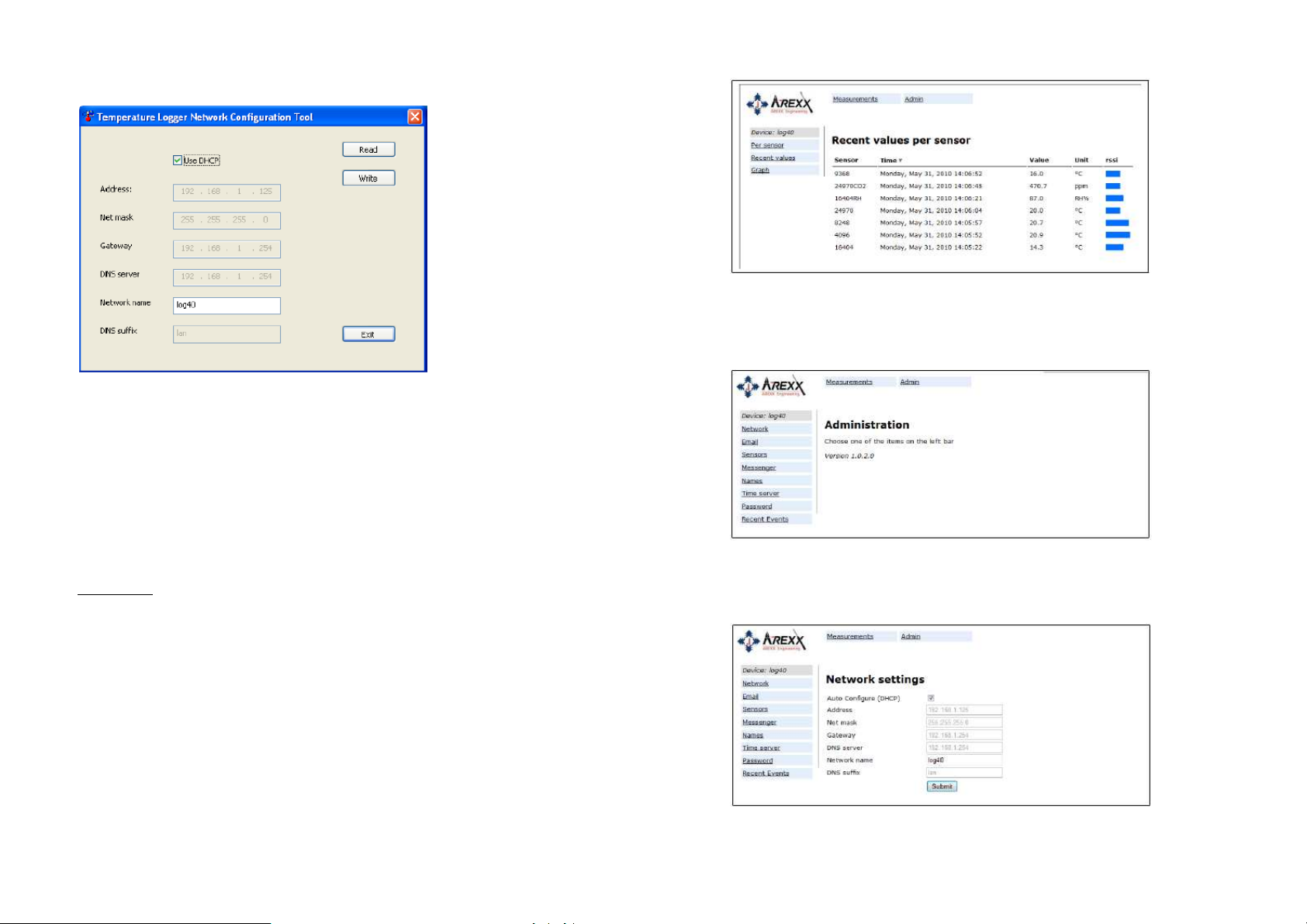

Program NetworkConfig ve spojení se softwarem záznamníku teplot zobrazuje následující okna:

Okno obsahuje následující pole:

- Použití DHCP: Pokud je toto pole zaškrtnuté, BS – 1000 použije nastavení sítě DHCP serveru,
který je k dispozici. V tomto případě zůstanou ostatní pole, které jsou níže, neaktivní. Pokud toto
políčko není zaškrtnuto, jsou nastavení sítě statické a je potřebné vyplnit ostatní políčka.

- Address: aktuální IP adresa přijímače BS – 1000

- NetMask: nastavení používané masky sítě.

- Gateway: používaná adresa brány

- DNS Server: aktuální server DNS

- Network name: název sítě BS – 1000

- DNS sufix: koncovka sítě je přirazena přijímačem BS – 1000.

Tlačítkem „Read“ vyzvete BS – 1000, aby dodal parametry.
Tlačítkem „Write“ se parametry zapisují do BS – 1000.

Webový server BS – 1000 se nachází na adrese, která je definována názvem sítě, za kterým
následuje síťový doplněk DNS. Na výše uvedeném obrázku je server BS – 1000 umístěn na adrese:
http://log40.lan.
Standardním názvem sítě je „log“, po kterém následují dvě číslice. Název je označen na šasi přístroje
BS-1000.
Popsaná metoda Vám umožňuje přímý přístup na označenou adresu, bez použití jakýchkoliv dalších
nástrojů.

Webový server BS1000

Na zabudovaném webovém serveru najdete několik stránek s hodnotami posledních měření.
Program Vám navíc nabízí administrativní stránky pro různé nastavení.
Webový server BS1000 se nachází na adrese, která je definována názvem sítě, za kterým následuje
síťový doplněk DNS. Pamatujte, že pro odstranění případného blokování adresy firewallem nebo
vyhledavačem musíte upravit jejich nastavení a blokování BS1000 vypnout.

Úvodní stránka ukazuje poslední naměřené hodnoty každého jednotlivého senzoru.

V tomto případě je zaznamenáno poslední měření jednotlivých senzorů. Označení času je
naformátováno podle standardního nastavení počítače. Sloupec „rssi“ zobrazuje sílu přijímaného
rádiového signálu.

Přes lištu Admin v horní části obrazovky můžete vstoupit na stránky administrátora.
Po vložení ID uživatele a hesla (standardně nastaveno jako admin/admin) se zobrazí následující okno:

Na obrazovce je zobrazena aktuální verze softwaru. Dále si popíšeme spojení uvedena v levém
sloupci:

Síť

Toto okno obsahuje stejné údaje, které byly popsány výše u nástroje NetworkConfig.
Nastavení můžete v případě potřeby změnit a aktualizovat kliknutím na tlačítko „
