подсветки. Повторное нажатие кнопки приведет к выключению как вентилятора, так и
подсветки.

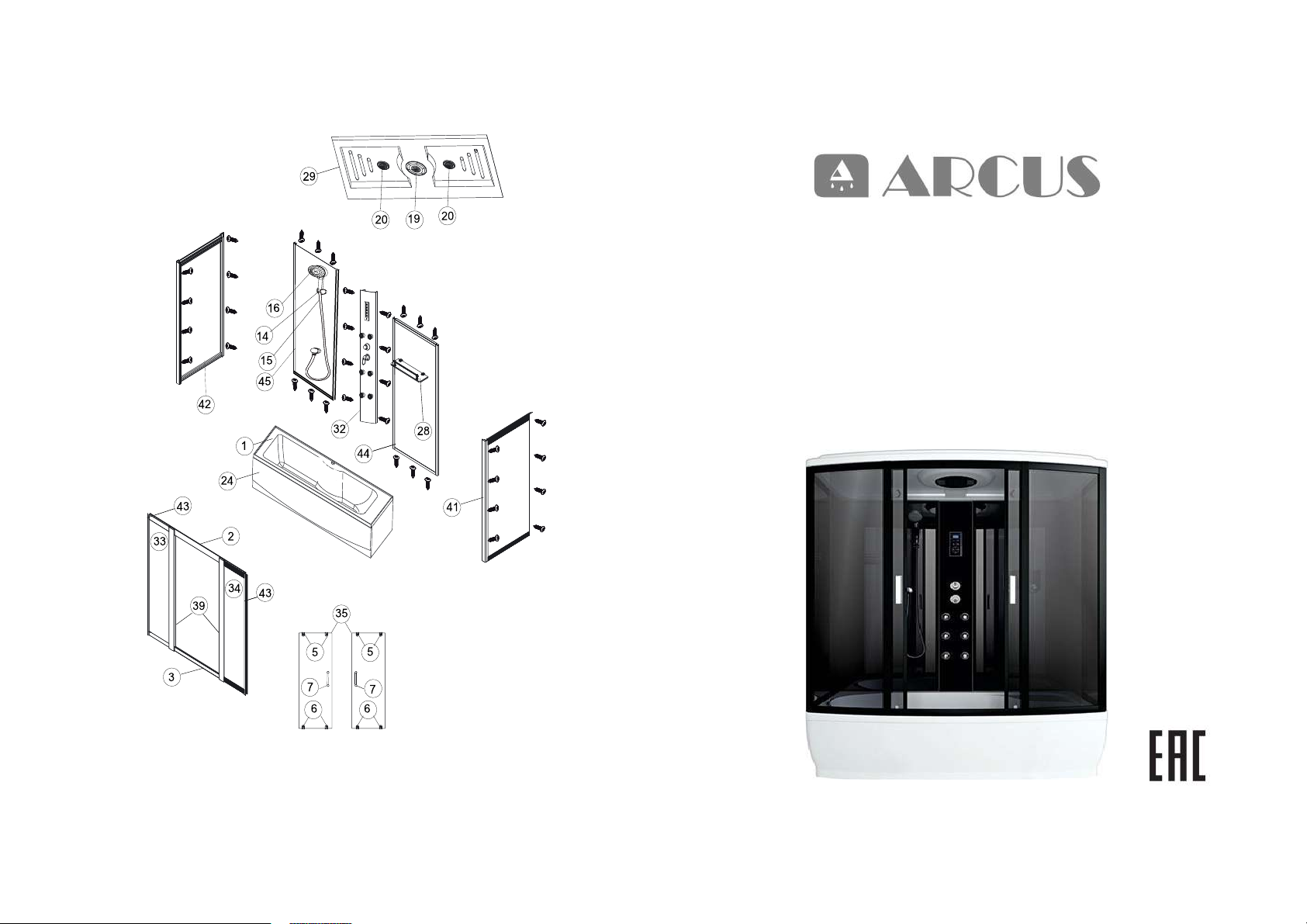

Общая схема сборки душевой каб ины
ПАСПОРТ ИЗДЕЛИЯ
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
ДУШЕВЫХ КАБИН
ARCUS AS-205,
ARCUS AS-206
Page 2
2
ПАСПОРТ И ЗДЕЛИЯ
ИНСТРУКЦИЯ ПО М ОН ТАЖУ И ЭКСПЛУАТАЦИИ ДУШЕВЫХ КАБИН
ARCUS AS-205, ARCUS AS-206
Уважаемые покупатели!
Благодарим Вас за приобретение душевой кабины марки ARCUS. Надеемся, что эта покупка
оправдает Ваши ожидания.
Приобретенное Вами оборудование произведено в соответствии с современными
техническими стандартами, отвечает строительным и санитарным нормам и адаптировано
для эксплуатации в России. Вниматель но прочитайте это руководство по установке и
эксплуатации. Оно содержит важную информацию для безопасного монтажа,
использования и обслуживания.
Душевая кабина предназначена для использования в ванных комнатах и бытовых
помещениях санитарно-гигиенического назначения. Элементы упаковки, пластиковые
пакеты, металлические скрепки могут быть опасны для детей, поэтому выбросите упаковку
сразу же после установки кабины или уберите в недоступно е место. Убедитесь в том, что
Ваша кабина не повреждена и полностью укомплектована. Регулятор подачи воды при
открытии должен находиться в среднем положении во избежание температурного шока.
Производитель не несет ответственности за неисправнос ти в работе душевой кабины,
которые являются следствием неправильной установки. В случае обнаружения
неисправности обратитесь к продавцу или в сервисный центр.
Производитель вправе изменять характеристики изделия и его комплектацию (не
ухудшающие технические и эксплуатационные параметры изделия) без предварительного
уведомления.
Модели: ARCUS AS-205, ARCUS AS-206
1. Описание и характеристики
•тип: душевая кабина;
•поддон: высокий, 48 см;
•форма поддона: прямоугольная;
•размеры поддона: ARCUS AS-205 150x85cм; ARCUS AS-206 - 170x85см;
•высота кабины: 215 см;
•ручная лейка;
•верхняя лейка «тропический душ»;
•ролики дверей: регулируемые;
•ручки дверей: хромированные;
•четырёхрежимный смеситель;
•подголовник;
2. Требования к установке и подключению
•Рабочее давление воды: 2,5 - 5 атм. При превышении указанного давления
рекомендуется устанавка редукторов давления воды. Перепад давления в трубах горячей и
холодной воды не должен превышать 10%.
•Присоединительные размеры горячего и холодного трубопроводов 1/2”, диаметр сливного
отверстия 1-1/2” (40 мм). Для обеспечения слива воды из поддона центр фановой трубы
должен располагаться на высоте не более 75 мм от уровня пола.
•центральная панель: пластик, «серебро»;
•фронтальные стекла: серые тонированные;
•задние стекла: чёрные зеркальные;
•профиль: черный алюминиевый;
•cенсорный пульт управления: радио, свет,
вентилятор;
•излив для набора воды в поддон;
•светильник для хромотерапиии;
•стеклянная полка;
•дозатор для жидкого мыла/шампуня
•6 гидромассажных форсунок;
•слив-перелив с сифоном;
Установка душевой кабины должна производиться специализированным
сервисным центром, а электрическое подключение - квалифицированным
специалистом-электриком.. В противном случае Вы лишитесь права на гарантийное
обслуживание.
Перед началом установки проверьте комплектность душевой кабины и убедитесь в
отсутствии повреждений, полученных во время транспортировки; подготовьте
место для установки кабины в соответствии с требованиями данной инструкции.
•Входное напряжение питания душевой кабины 220 В, 50 Гц.
•Напряжение цепи управления и питания электроприборов 12 В.
•Мощность электропотребления: 30 Вт.
•Высота устройства электрической розетки не менее 1100 мм от уро вня пола.
•Запрещается вносить изменения в электрические цепи и самостоятельно ремонтировать
электрические приборы кабины.
•Прежде чем включать оборудование после монтажа, убедитесь в правильном
подключении всех разъемов. Оборудование должно быть заземлено. После отключения
электрооборудования, его повторное включение рекомендуется производить не ранее чем
через 30 секунд.
11

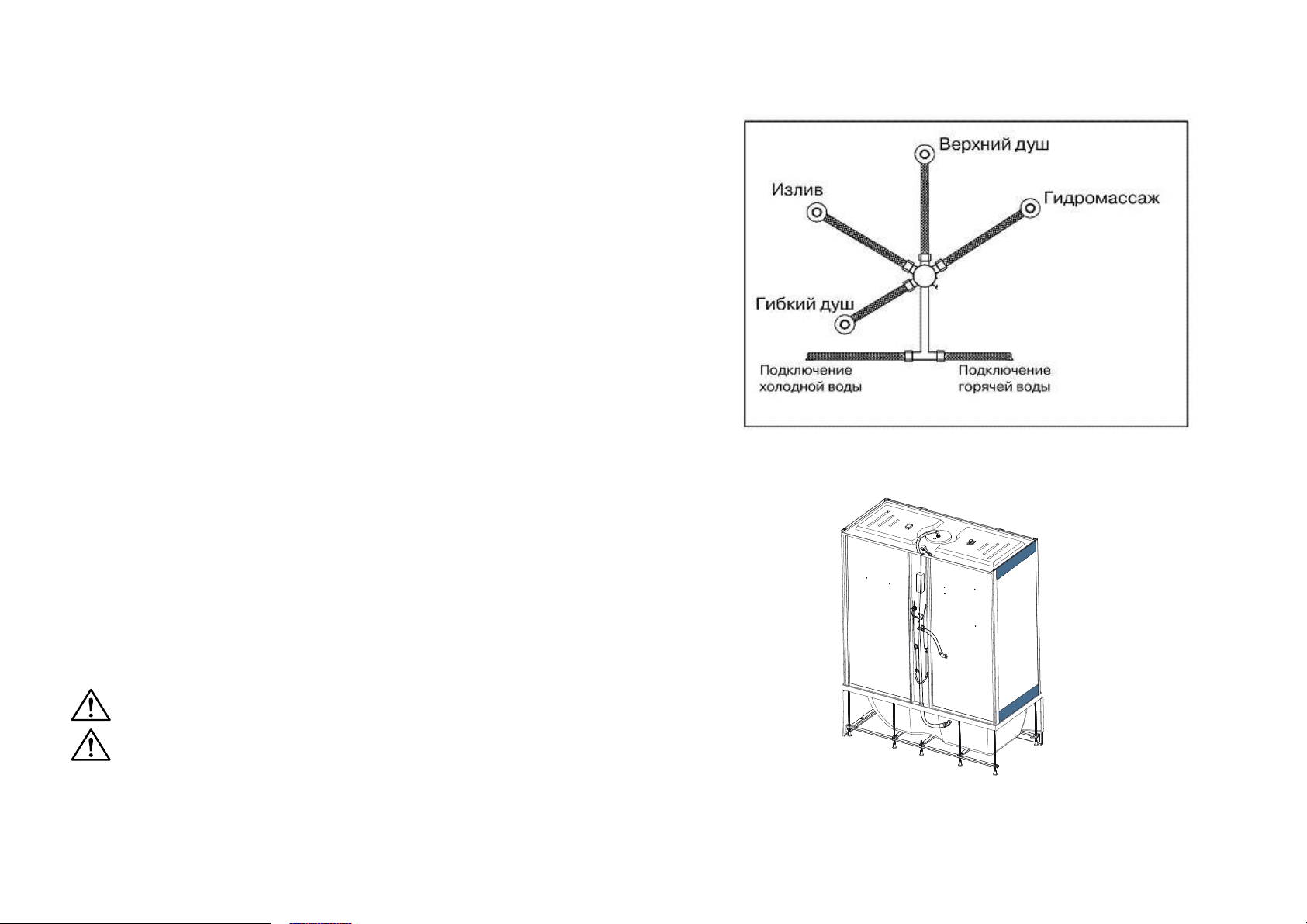

Схема со единения шлангов
Page 3
10
•Панель является водонепроницаемой, а также оснащена сенсорными кнопками
управления. При попадании воды на панель могут возникать ошибки в выполнении
команд.
•Если панель не используется в течение 25 с, автоматически включается режим
блокировки. Система не будет реагировать на нажатие кнопок, а на экране появится
надпись LOC. Чтобы отключить блокировку, нажмите кнопку вкл/выкл. В подтверждение
того, что с ис тема снова активирована, на экране появится надпись ULC, все кнопки снова
станут активными.
Режимы работы
•Режим ожидания
После включения система находится в режиме ожидания, при этом на дисплее
отображается красная точка.
•Включение/выключение питания
Если система находится в режиме ожидания, чтобы ее активировать, нажмите и
удерживайте кнопку вкл/выкл тпримерно полсекунды. При этом на экране появится значок
---, включится подсветка дисплея. Если устройство включено, для его выключения
удерживайте эту кнопку также около 0,5 с.
•Подсветка
Для включения подсветки нажмите на панели кнопку Подсветка при включенной системе.
Повторное нажатие этой кнопки приведет к выключению подсветки.
•Радио
Нажмите на панели кнопку Радио для включения радио при включенной системе. На
дисплее отобразится частота радиосигнала. Повторное нажатие кнопки приведет к
выключению радио. При включенном радио нажатием кнопок TUN +, TUN - на панели
можно настраивать частоту радиосигнала в ручном или автоматическом режимах с шагом
0,1 MГц. Диапазон радиочастот 87,5 - 108 MГц. Во время настройки радиочастоты при
нажатии кнопок TUN – или TUN + поиск прекращается.
•Громкость
При включенном радио нажмите кнопку Vol – или Vol +, чтобы увеличить или уменьшить
громкость. Текущий уровен ь громкости буде т показан на дисплее, громкость регулируется
в пределах от 0 до 15 дБ.
•Вентилятор
Нажмите на панели кноп ку при включенной системе. Загорится красный индикатор
подсветки. Повторное нажатие кнопки приведет к выключению как вентилятора, так и
подсветки.

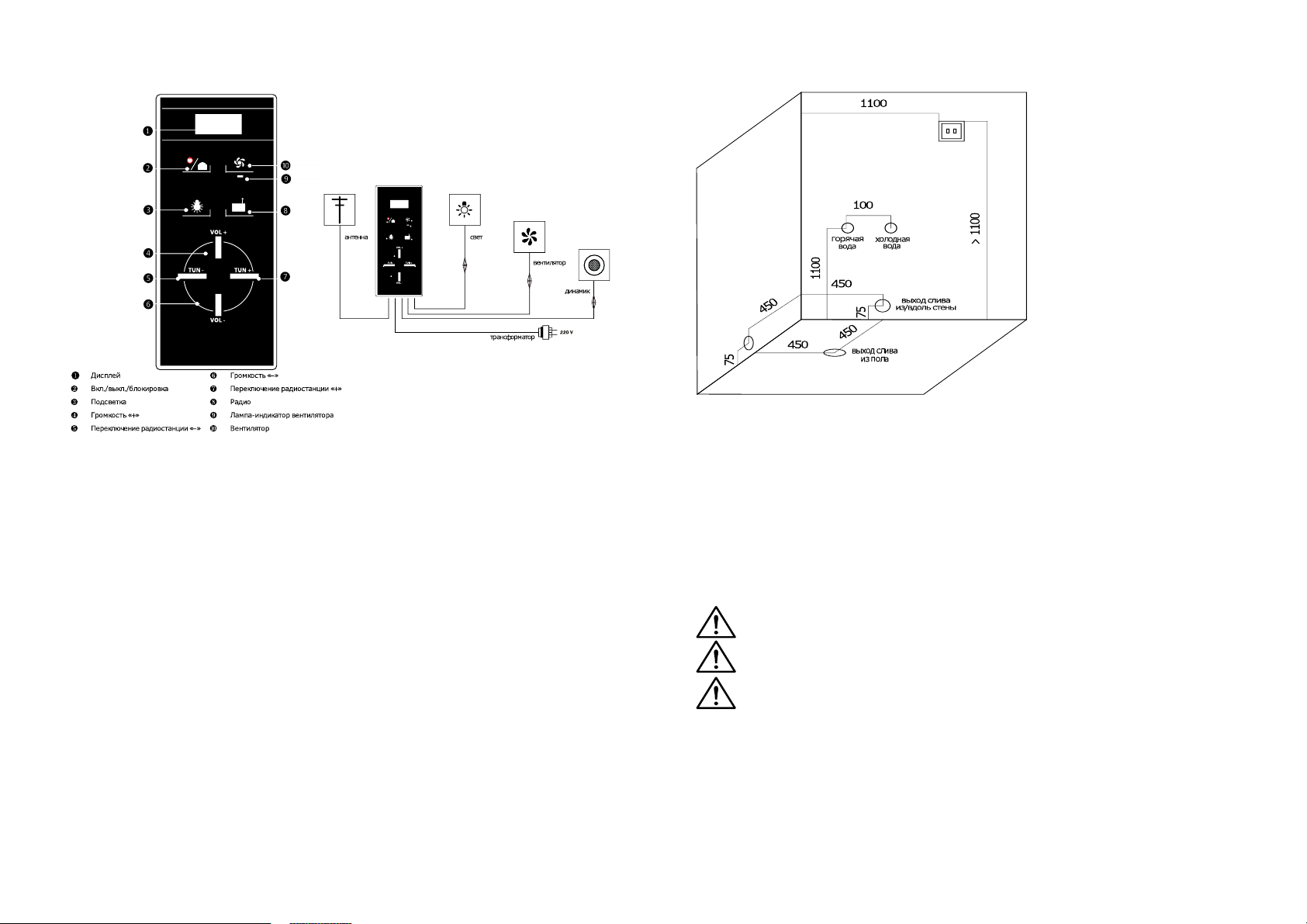

Панель управления, схема электрических соединений
3
•Подключение воды необходимо выполнять с помощью гибких шлангов в металлической
оплетке (в комплектацию не входят). При монтаже кабины необходимо располагать шланги
подачи воды так, чтобы предотвратить их перегиб.
•Не допускается подключение блока смесителя-гидрораспределителя непосредственно к
металлопластиковым или полипропиленовым трубам.
•При подготовке водопроводных коммуникаций для подключения оборудования
необходима установка фильтров механической очистки воды, со степенью очистки не
менее 100 мкр. Фильтры, редукторы давления в оды в серийную комплектацию
оборудования не входят.
•Рекомендуется подключать душевую кабину к электросети чере з отдельный
двухполюсный автомат в комплексе с устройством защитного отключения (УЗО).
•Для монтажа и последующего
обслуживания требуется свободное пространство по двум
задним сторонам кабины не
менее 50 см для обеспечения
доступа ко всем узлам и
агрегатам. Высота потолка в
помещении должна
обеспечивать зазор между
крышей кабины и потолком не
менее 10-15 см.
•Максимально допустимая
температура воды при
использовании акриловых
душевых кабин не должна
превышать 70 °С.
•Площадь для монтажа не
должна иметь выступов и
бордюров. Подиум должен быть
облицован напольной плиткой.
Все ремонтно-отделочные
работы на этапе монтажа
должны быть в обязательном
порядке ЗАВЕРШЕНЫ, включая
отделку потолка. Помещение
должно быть очищено от
строительного мусора и
различных загрязнений.
3. Меры предосторожности
•Лица с заболеваниями сердечно-сосудистой системы, а также лица в состоянии
алкогольного или наркотического опьянения, должны проявлять осторожность при
использовании душевой кабины.
•Не допускайте падения твердых тяжелых предметов и попадания песка на поверхность
поддона.
•Содержите кабину в чистоте. Нельз я проводить очистку жесткими губками из металла,
щетками и абразивными средствами. Запрещается использовать агрессивные моющие
средства, а также растворители, ацетон, бензин, кислоты и щелочи.
•Для удобства эксплуатации и обслуживания необходимо предусмотреть возможность
отключения подачи горячей и холодной воды к душевой кабине. .
•В процессе эксплуатации, во избежание преждевременного выхода из строя роликов
дверей, рекомендовано наносить на поверхность подшипников силиконовую смазку не
реже одного раза в шесть месяцев.
•По окончании использования кабины необходимо перекрыть подачу холодной и горячей
воды к кабине.
•Максимальная нагрузка на поддон 200 кг.
Для предотвращения повреждения верхней кромки поддона необходимо брать
поддон толь ко за нижнюю часть при его освобождении от упаковки, перемещении,
монтаже.
Безопасность, прочность, долговечность!
Стекла душевых кабин ARCUS изготавливают из закаленного стекла, стойкого к
ударам, которое в 5 раз прочнее обычного стекла и при повреждении рассыпается
в мелкую крошку с ровными, неострыми краями, которой невозможно пораниться.
Тем не менее обращаем внимание на необходимость быть осторожными для
предотвращения возможных травм.
Cхема расположения розетки, выводов воды и канализации
Page 4
4

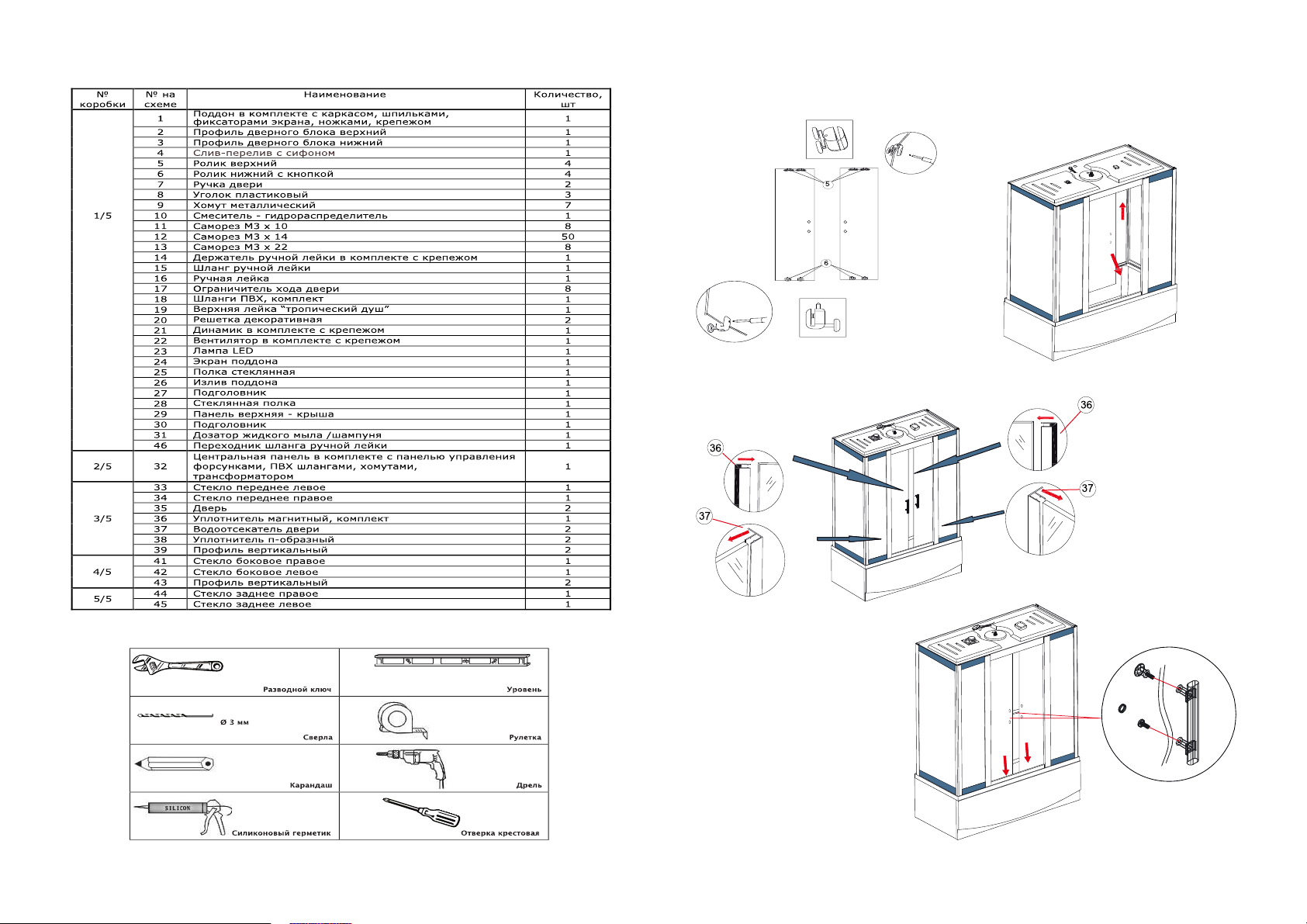

4. Комплектация
Инструменты, необходимые для сборки
9
Cхема установки центральной и задних панелей
Page 5
8

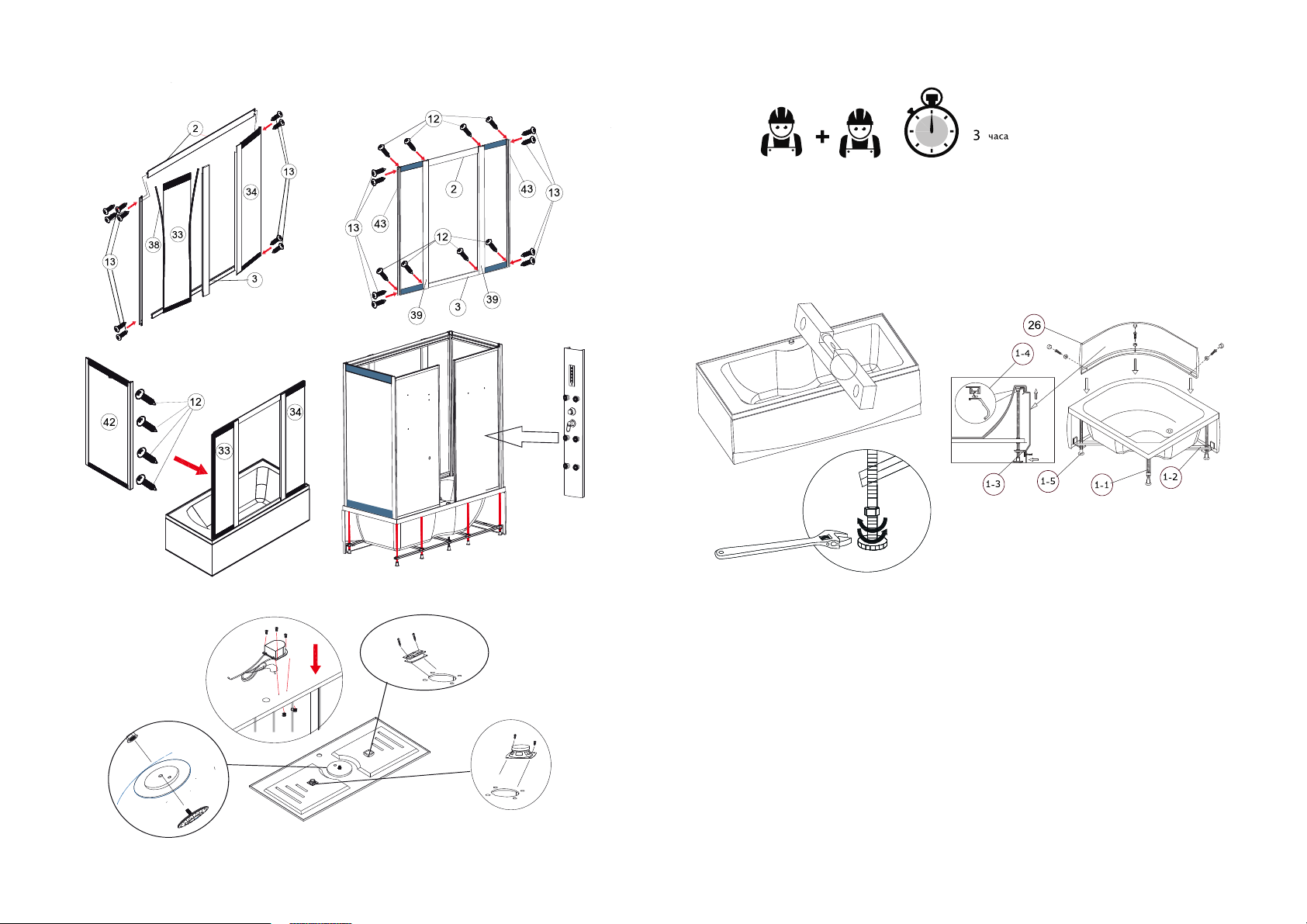

Схема сборки каркаса и установки передних, боковых стекол, центральной панели
Схема установки верхней панели
5
- ориентировочное время
сборки и установки
5.2 Монтаж смесителя-гидрораспределителя, штанги ручной лейки, полки,
излива
Установите на центральную панель блок cмесителя-гидрораспределителя. Соедините ПВХ
шлангом линию гидромассажных форсунок и соответствующий выход смесителягидрораспределителя.
Установите на заднее стекло штангу ручной лейки. Закрутите в водопроводную трубку
штанги пластиковый уголок. Соедините ПВХ шлангом пластиковый уголок шланга ручной
лейки и выход смесителя-гидрораспределителя для ручной лейки (после установки задних
стекол и центральной панели на поддон).
Закрутите пластиковый уголок в излив поддона. Соедините ПВХ шлангом пластиковый
уголок излива и в ыход смесителя-гидрораспределителя для излива (после установки
задних стекол и центральной панели на поддон).
Зафиксируйте соединения на ПВХ шлангах хомутами.
5.3 Установка боковых, задних и центральной панелей
Установите и зафиксируйте боковые, задние стекла и центральную панель на поддоне.
Используйте саморезы и герметик в области стыков стекол, панели и поддона.
Внимание!
Не затягивайте саморезы до упо ра. Это позволит регулировать их положение в ходе
дальнейшей установки. Затяните саморезы только по окончании полной установки кабины.
5.1 Монтаж и установка поддона
•Переверните поддон вверх дном. Установите поперечины подвижных частей каркаса в
пазы стационарного каркаса на поддоне таким образом, чтобы иметь возможность
пропустить шпильки в отверстия подвижного каркаса и закрутить их в посадочные места
на дне поддона. Зафиксируйте саморезами поперечины подвижных частей каркаса в пазах
стационарного каркаса на дне поддона. Зафиксируйте контрагайками раму, установите
держатели экрана, ножки. Смонтируйте декоративный экран.
•Переверните поддон и установите его на месте эксплуатации кабины. Установите поддон
на расстоянии от стены, обеспечивающим доступ к задней части кабины.
•Cмонтируйте сифон с переливом и гофрой.
•Отрегулируйте положение поддона ножками. С помощью уровня проверьте
горизонтальность поддона, после чего затяните гайки на шпильках.
5. Установка и сборка душевой кабины
Обозначения:
1-1 Шпилька,
1-2 Каркас,
1-3 Г-образный фиксатор экрана,
1-4 U-образный фиксатор экрана,
1-5 Ножка.
Page 6
6
5.5 Установка дверей
•Установите верхние и нижние ролики на стекла дверей.
•Установите дверные ручки в посадочные отверстия на стеклах.
•Установите двери в двер ной блок: сначала верхние ролики введите в паз верхней дуги,
затем, нажав кнопку, защелкните нижние ролики.
•Если нижние ролики не вставляются в посадочные места на дугах, либо двери после
защелкивания висят криво, то необходима регулировка роликов.
•Регулировка производится крестовой отверткой при вращении винта, расположенного на
нижней части верхних роликов. При повороте винта по часовой стрелке, дверь будет
подниматься, - против часовой, дверь будет опускаться.
•Установите магнитные уплотнители на внутренние торцы дверей, а также водоотсекатели
на внешние торцы дверей;
6. Монтаж электриче ских контактов, шлангов, подключение воды
•Подключите контакты проводов согласно указателям на разъемах панели управления,
лампы, вентилятора, динамика.
•Подключите горячую и холодную воду к смесителю-гидрораспределителю, используя
гибкие шланги в металлической оплетке (в ко мплектацию не входят). При монтаже
шлангов необходимо использовать уплотнительны е резиновые прокладки 1/2’’.
7. Функциональная проверка и герметизация
Включите холодную и горячую воду. Проверьте герметичность соединениий (при
необходимости подтяните все хомуты на шлангах ПВХ). Нанесите силикон на стыки и в
углы кабины. В случае отсутствия нарушений в работе всех узлов кабины, установите
конструкцию на постоянное место вплотную к стене(ам).
Душевую кабину можно эксплуатировать через 24 часа после нанесения силикона.
8. Cмеситель-гидрораспределитель
Переключатель режимов
Выбор режима работы гидрораспределителя осуществляется путем поворота верхней ручки
в соответствующее положение: ручная лейка, верхняя лейка "тропический душ",
гидромассажные форсунки, излив поддона.
Смеситель
Изменяя наклон ручки (к себе – от с ебя) и перемещая ее в левую или правую сторону,
отрегулируйте необходимую температуру воды.
9. Повседневный уход
Рекомендуется ежедневно протирать кабину мягкой тряпочкой, смоченной в нейтральном
моющем средстве.
Для устойчивых загрязнениий рекомендуется использовать зубную пасту или слабый
раствор уксуса, затем промыть поверхность чистой водой. Чистку о тложений производить
слабым кислотным раствором, например, лимонным соком или уксусом, затем промыть
поверхность чистой водой. Не разрешается использовать моющие средства с
коррозионным воздействием, а также сливать в поддон ржавую воду.
Эксплуатация душевой кабины должна производится в сухом проветриваемом помещени
5.4 Сборка каркаса, установка передних стекол, монтаж каркаса на поддон
•Установите ограничители хода дверей на верхний и нижний профили. Соедините и
зафиксируйте верхний и нижний профили дверного блока с вертикальными профилями с
помощью саморезов, таким образом, чтобы они образовали каркас-рамку.
•Перед установкой передних стекол, наденьте на одну из сторон каждого стекла побразные уплотнители.
5.6 Сборка и монтаж крыши
Штуцер вер хней лейки фиксируется гайкой на крыше кабины. На штуцер навинчивается
пластиковый уголок для соединения с ПВХ шлангом, другой конец ПВХ шланга
соединяется с выходом смесителя-гидрораспределителя. Зафиксируйте эти соединения с
помощью хомутов.
Вентилятор, динамик, трансформатор, декоративные решетки прикрепляются к панели
крыши саморезами.
Крыша прикрепляется к задним панелям душевой кабины саморезами.
•Вставьте перед ние стекла в посадочные пазы вертикальных профилей до упора.
Зафиксируйте передние стекла фиксаторами и саморезами.
•Установите каркас на поддон, предварительно нанеся силикон на нижнюю плоскость
нижней дуги. Используйте саморезы для фиксации вертикальных профилей и боковых
панелей.
7

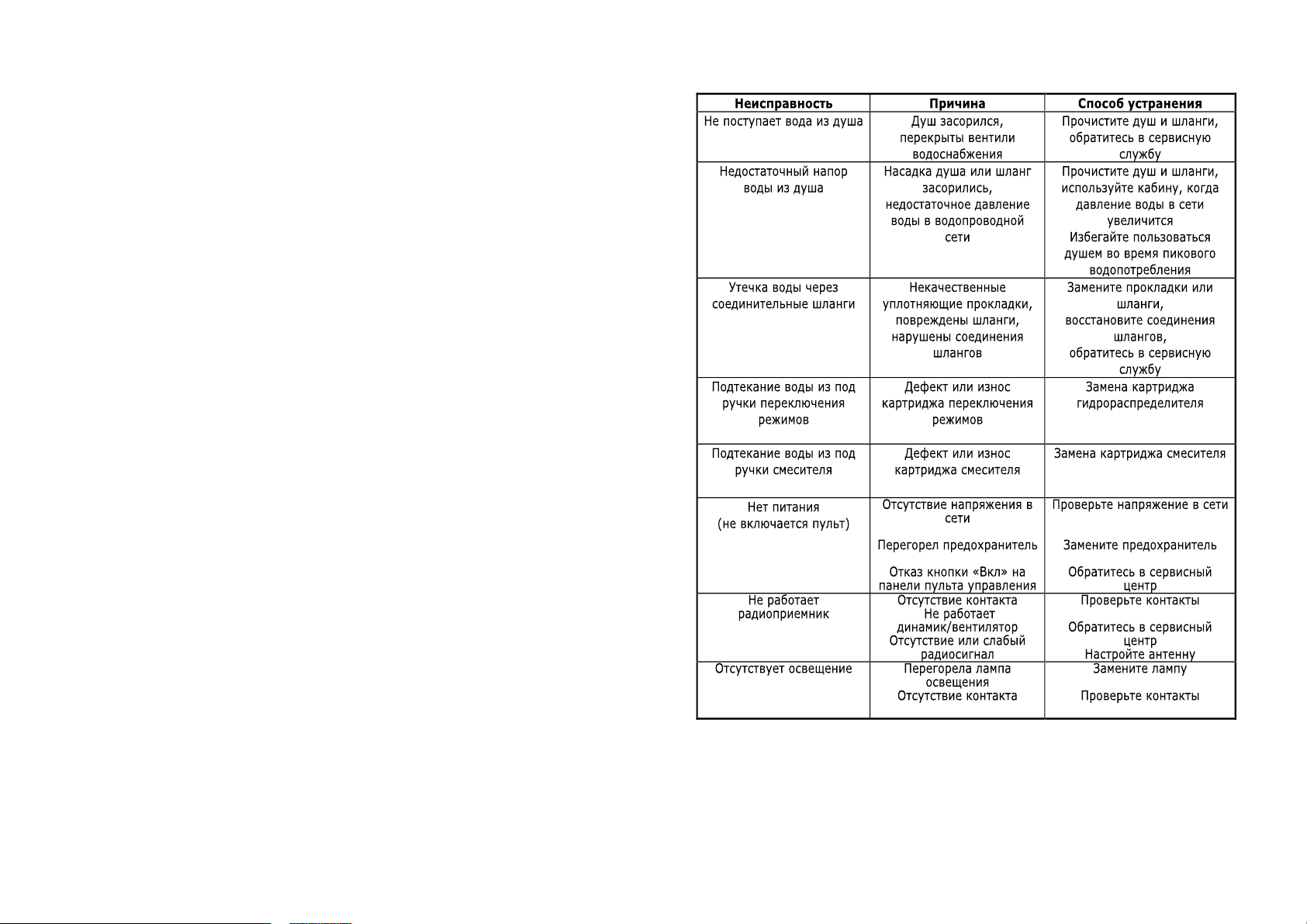

10. Возможные неисправности и способы их устранения
Loading...
