Page 1

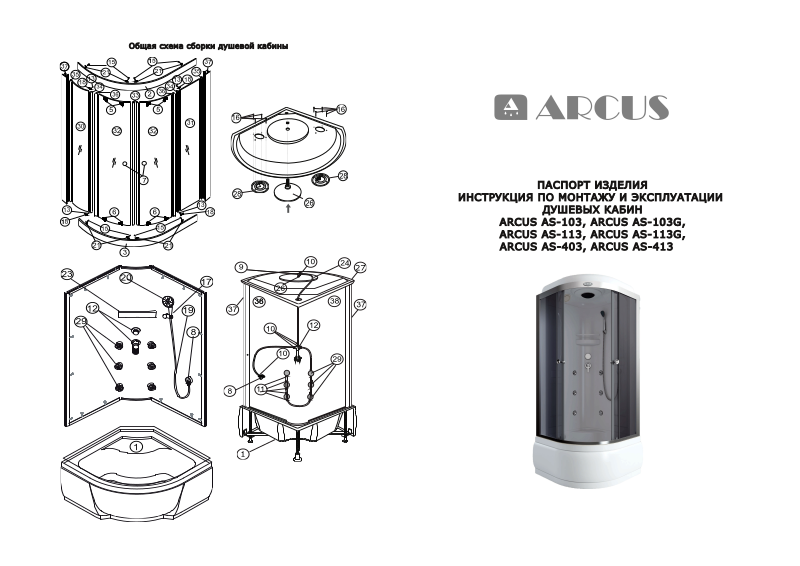

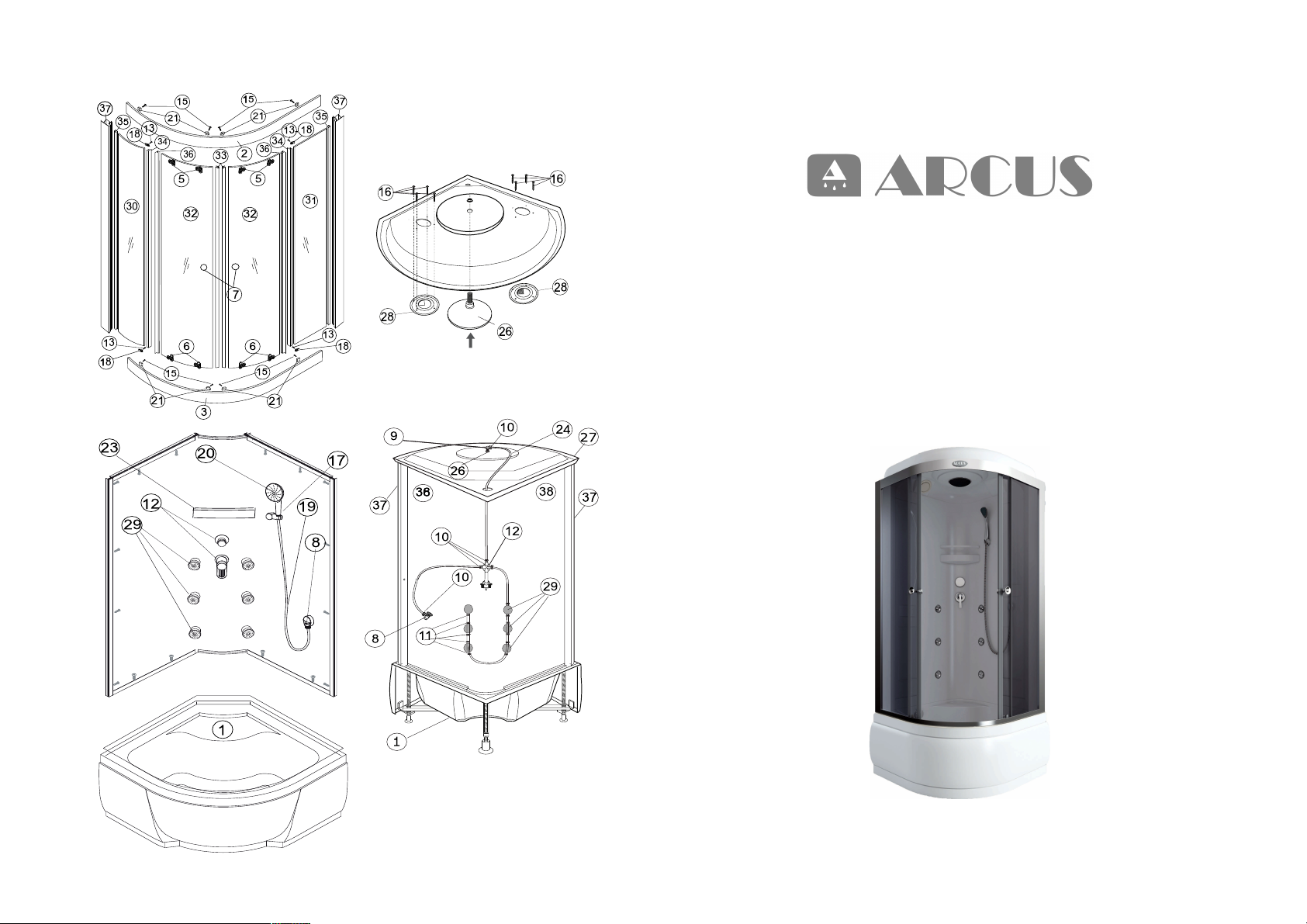

Общая схема сборки душевой кабины
ПАСПОРТ ИЗДЕЛИЯ
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
ДУШЕВЫХ КАБИН
ARCUS AS-103, ARCUS AS-103G,
ARCUS AS-113, ARCUS AS-113G,
ARCUS AS-403, ARCUS AS-413
Page 2
2
ПАСПОРТ ИЗДЕЛ И Я
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУА ТАЦИИ ДУШЕВЫХ КАБИН
ARCUS A S- 103, ARCUS AS-103G, ARCUS AS-113, ARCUS AS-113G,
ARCUS A S- 403, ARCUS AS-413
Уважаемые покупатели!
Благодарим Вас за приобретение душевой кабины марки ARCUS. Надеемся, что эта покупка
оправдает Ваши ожидания.
Приобретенное Вами оборудование произведено в соответствии с современными
техническими стандартами, отвечает строительным и санитарным нормам и адаптировано
для эксплуатации в России. Вниматель но прочитайте это руководство по установке и
эксплуатации. Оно содержит важную информацию для безопасного монтажа,
использования и обслуживания.
Душевая кабина предназначена для использования в ванных комнатах и бытовых
помещениях санитарно-гигиенического назначения. Элементы упаковки, пластиковые
пакеты, металлические скрепки могут быть опасны для детей, поэтому выбросите упаковку
сразу же после установки кабины или уберите в недоступное место. Убедитесь в том, что
Ваша кабина не повреждена и полностью укомплектована. Регулятор подачи воды при
открытии должен находиться в среднем положении во избежание температурного шока.
Производитель не несет ответственности за неисправнос ти в работе душевой кабины,
которые являются следствием неправильной установки. В случае обнаружения
неисправности обратитесь к продавцу или в сервисный центр.
Производитель вправе изменять характеристики изделия и его комплектацию (не
ухудшающие технические и эксплуатационные параметры изделия) без предварительного
уведомления.
Модели: ARCUS AS-103, ARCUS AS-103G, ARCUS AS-113, ARCUS AS-113G,
ARCUS AS-403, ARCUS AS-413
1. Описание и характеристики
•тип: душевая кабина;
•поддон: высокий, 45 см;
•форма поддона: 1/4 круга;
•размеры поддон а: ARCUS AS-103,
ARCUS AS-103G, ARCUS AS-403 - 90x90
cм; ARCUS AS-113, ARCUS AS-113G,
ARCUS AS-413 - 100x100 cм;
•высота кабины: 215 см;
•верхняя лейка «тропический душ»;
•ручная лейка;
•ролики дверей: регулируемые;
•ручки дверей: хромированные;
•профиль: хромированный алюминиевый;
2. Требования к установке и подключению
•Рабочее давление воды: 2,5 - 5 атм. При превышении указанного давления
рекомендуется устанавка редукторов давления воды. Перепад давления в трубах горячей и
холодной воды не должен превышать 10%.
•Присоединительные размеры горячего и холодного трубопроводов 1/2”, диаметр сливного
отверстия 1-1/2” (40 мм). Для обеспечения слива вод ы из поддона центр фановой трубы
должен располагаться на высоте не более 75 мм от уровня пола.
•задняя панель: армированный ABS-пластик;
•фронтальные стекла: ARCUS AS-103, ARCUS
AS-113, ARCUS AS-403, ARCUS AS-413 матовые фактурные; ARCUS AS-103G, ARCUS
AS-113G - серые тонированные;
•трехрежимный смеситель: ARCUS AS-103,
ARCUS AS-113, ARCUS AS-103G, ARCUS AS113G ;
•двухрежимный смеситель: ARCUS AS-403,
ARCUS AS-413 ;
•6 гидромассажных форсунок: ARCUS AS-103,
ARCUS AS-113, ARCUS AS-103G, ARCUS AS113G;
•слив-перелив с сифоном;
Установка душевой кабины должна производиться специализированным
сервисным центром. В противном случае Вы лишитесь права на гарантийное
обслуживание.
•Подключение воды необходим о выполнять с помощью гибких шлангов в металлической
оплетке (в комплектацию не входят). При монтаже кабины необходимо располагать шланги
подачи воды так, чтобы предотвратить их перегиб.
•Не допускается подключение блока смесителя-гидрораспределителя непосредственно к
металлопластиковым или полипропиленовым трубам.
•Требуемая высота расположения водорозеток подачи воды – 1100 мм от уровня пола.
•При подготовке водопроводных коммуникаций для подключения оборудования
необходима установка фильтров механической очистки воды, со степенью очистки не
менее 100 мкр. Фильтры, редукторы давления воды в серийную ко мплектацию
оборудования не входят.
Перед началом установки проверьте комплектность душевой кабины и убедитесь в
отсутствии повреждений, полученных во время транспортировки; подготовьте
место для установки кабины в соответствии с требованиями данной инструкции.
7

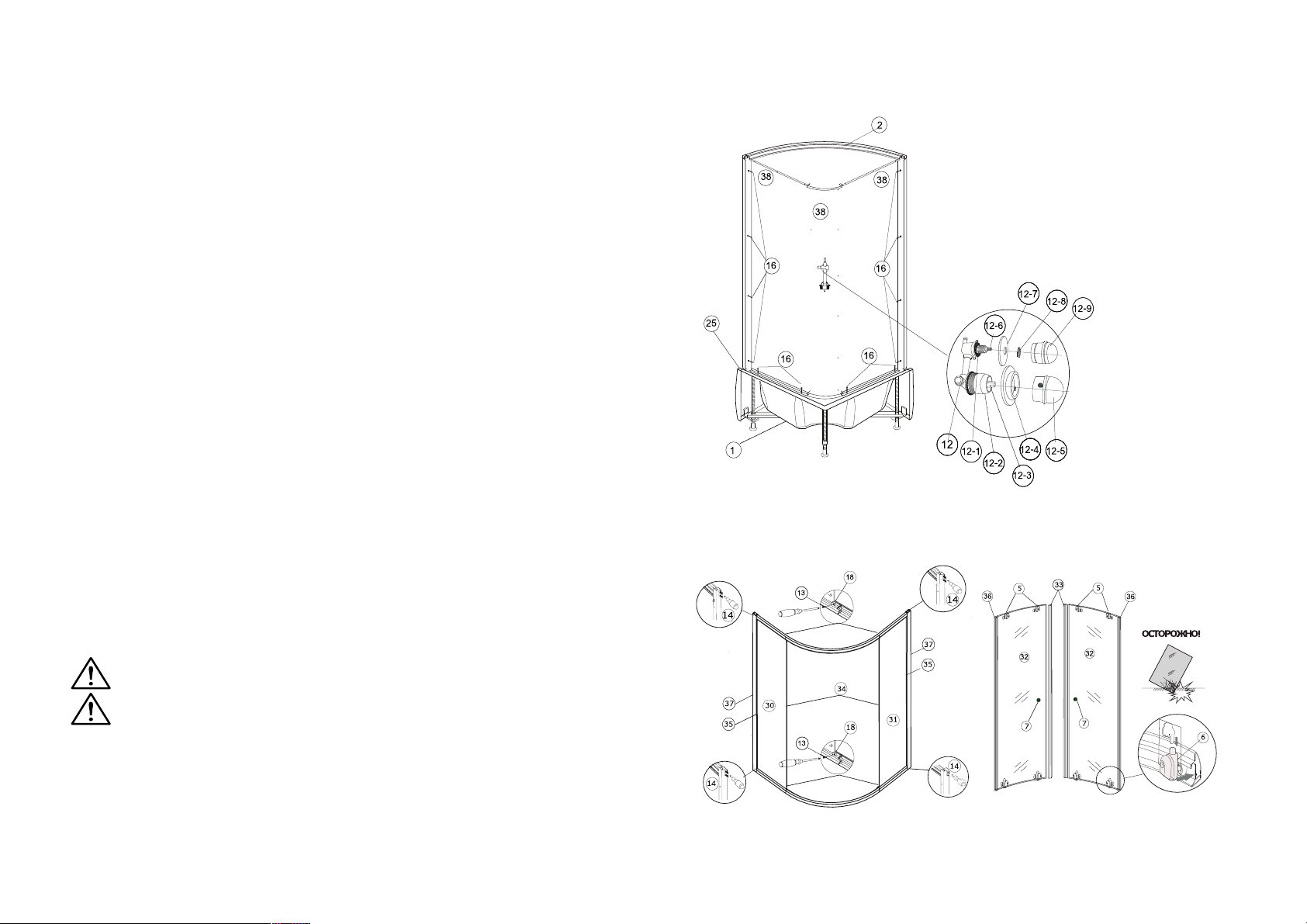

Cхема установки задней панели
Обозначения:
12 Cмеситель-гидрораспределитель,
12-1 Фиксатор картриджа гидрораспределителя,
12-2 Фиксатор картриджа смесителя,
12-3 Картридж смесителя,
12-4 Гайка фиксатора картриджа смесителя,
12-5 Ручка смесителя,
12-6 Картридж гидрораспределителя,
12-7 Накладка декоративная,
12-8 Гайка фиксатора картриджа,
гидрораспределителя,
12-9 Ручка гидрораспределителя.
Схема сборки каркаса
и установки передних стекол
Схема установки дверей
Page 3
6
- ориентировочное время
сборки и установки

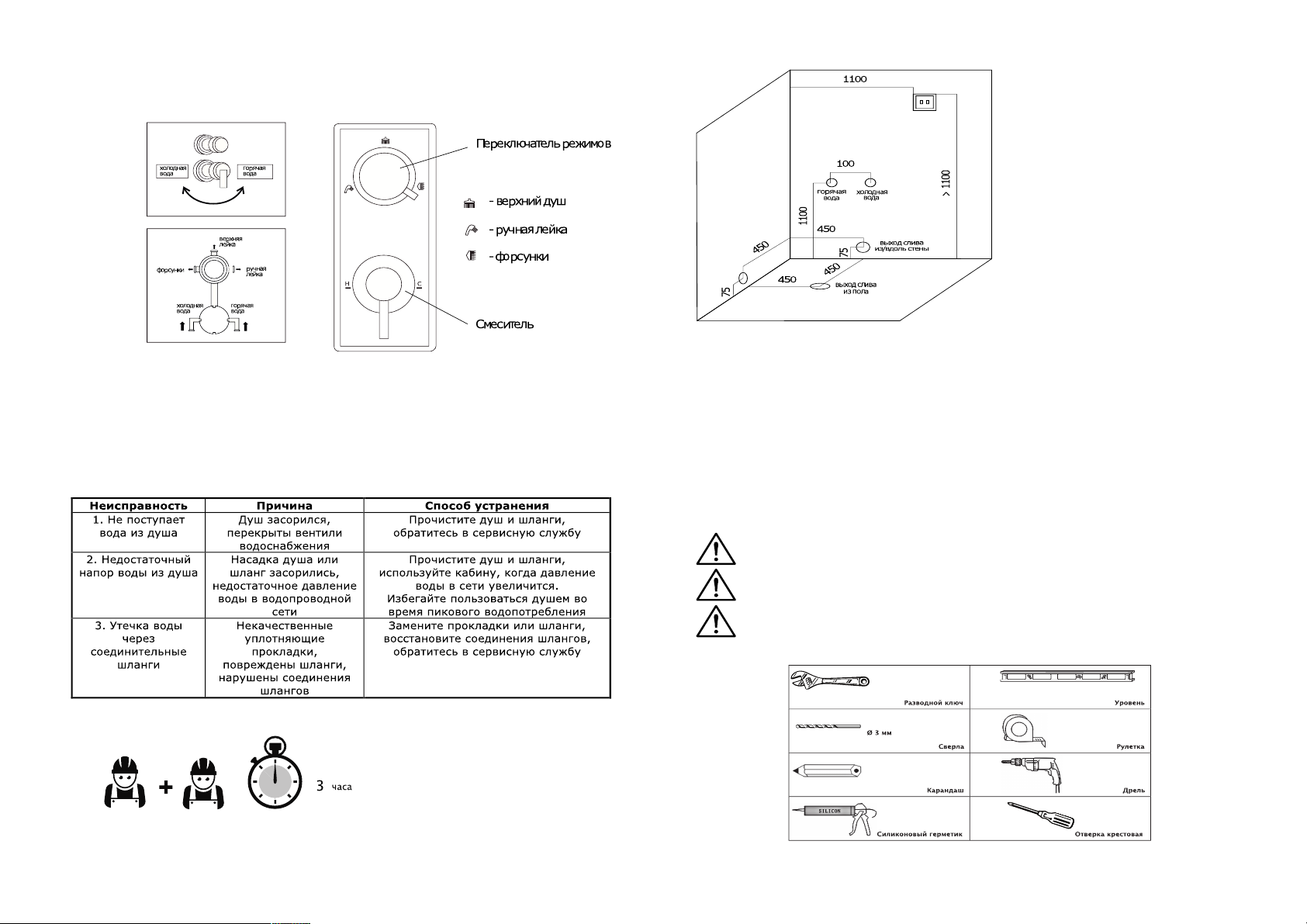

Подключение подачи воды
Регулировка температуры
и напора воды
9. Повседневный уход
Рекомендуется ежедневно протирать кабину мягкой тряпочкой, смоченной в нейтральном
моющем средстве.
Для устойчивых загр яз н ениий рекоме ндуется ис пользовать зубную пасту или слабый
раствор уксуса, затем промыть поверхность чистой водой. Чистку отложений производить
слабым кислотным раствором, например, лимонным соком или уксусом, затем промыть
поверхность чистой водой. Не разрешается использовать моющие средства с
коррозионным воздействием, а также сливать в поддон ржавую воду.
Эксплуатация душевой кабины должна производится в сухом проветриваемом помещени
10. Возможные неисправност и и способы их устранения
3
• Для монтажа и последующего
обслуживания требуется свободное
пространство по двум задним
сторонам кабины не менее 50 см для
обеспечения доступа ко в сем узлам и
агрегатам. Высота потолка в
помещении должна обеспечивать
зазор между крышей кабины и
потолком не менее 10-15 см.
• Максимально допустимая
температура воды при использовании
акриловых душевых кабин не должна
превышать 70 °С.
• Площадь для монтажа не должна
иметь выступов и бордюров. Подиум
должен быть облицован напольной
плиткой. Все ремонтно-отделочные
работы на этапе монтажа должны
быть в обязательном порядке
ЗАВЕРШЕНЫ, включая отделку
потолка. Помещение должно быть
очищено от строительного мусора и
различных загрязнений.
3. Меры предосторожности
•Лица с заболеваниями сердечно-сос удистой системы, а также лица в состоянии
алкогольного или наркотического опьянения, должны проявлять осторожность при
использовании душевой кабины.
•Не допускайте падения твердых тяжелых предметов и попадания песка на поверхнос ть
поддона.
•Содержите кабину в чистоте. Нельзя проводить очистку жесткими губками из металла,
щетками и абразивными средст вами. Запрещается использовать агрессивные моющие
средства, а также растворители, ацетон, бензин, кислоты и щелочи.
•Для удобства эксплуатации и обслуживания необходимо предусмотреть возможность
отключения подачи горячей и холодной воды к душевой кабине. .
•В процессе эксплуатации, во избежание преждевременного выхода из строя роликов
дверей, рекомендовано наносить на поверхность подшипников силиконовую смазку не
реже одного раза в шесть месяцев.
•По окончании исполь з ования кабины необходимо перекрыть подачу холодной и горячей
воды к кабине.
•Максимальная нагрузка на поддон 200 кг.
Для предотвращения повреждения верхней кромки поддона необходимо брать
поддон толь ко за нижнюю часть при ег о освобождении от упаковки, перемещении,
монтаже.
Инструменты, необходимые для сборки
Безопасность, прочность, долговечность!
Стекла душевых кабин ARCUS изготавливают из закаленного стекла, стойкого к
ударам, которое в 5 раз прочнее обычного стекла и при повреждении рассыпается
в мелкую крошку с ровными, неострыми краями, которой невозможно пораниться.
Тем не менее обращаем внимание на необходимость быть осторожными для
предотвращения возможных травм.
Page 4
4

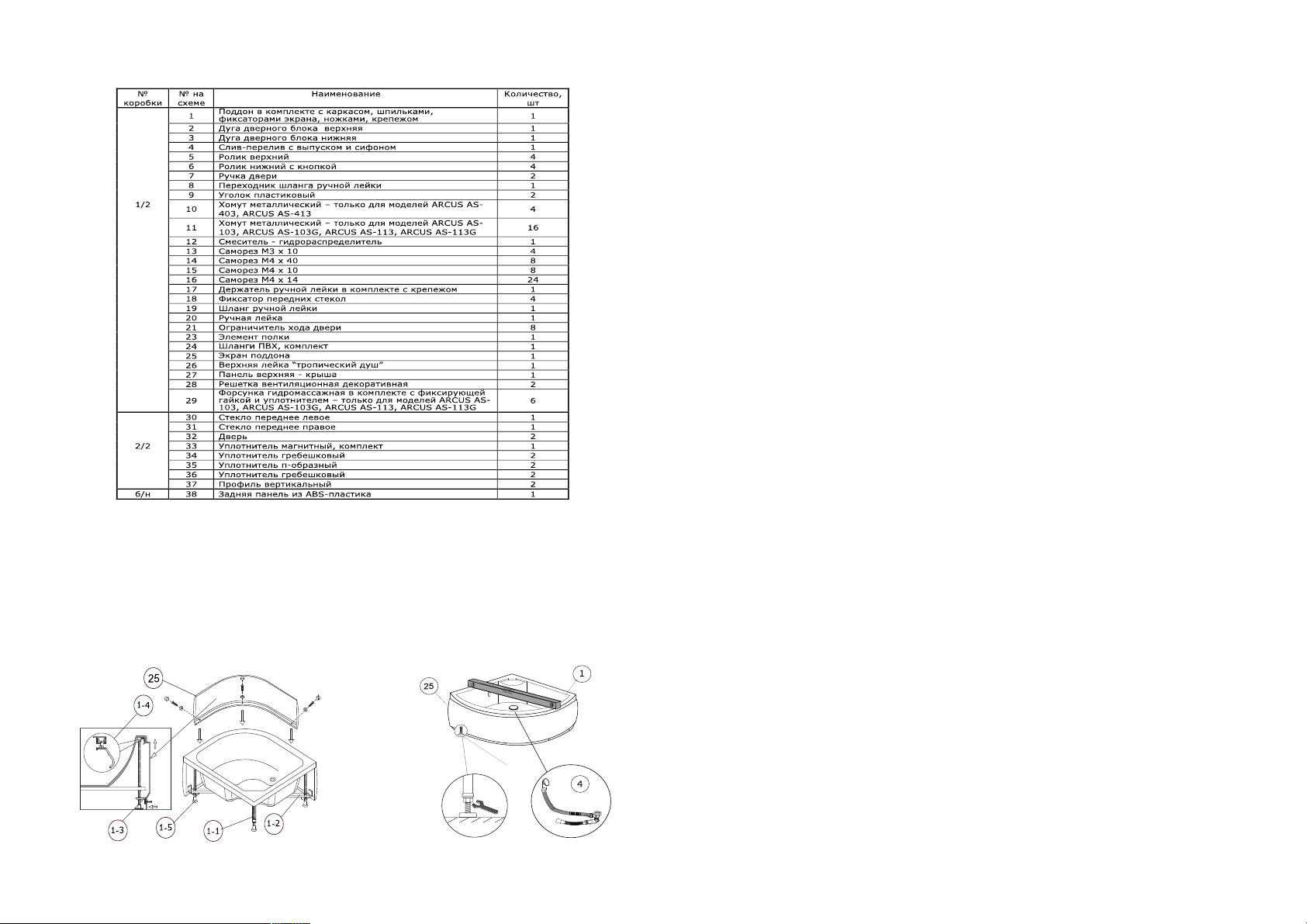

4. Комплектация
Обозначения:
1-1 Шпилька,
1-2 Каркас,
1-3 Г-образный
фиксатор
экрана,
1-4 U-образный
фиксатор
экрана,
1-5 Ножка.
5. Установка и сборка душевой кабины
5.1 Монтаж и установка поддона
• Переверните поддон вверх дном. Установите поперечины подвижных частей каркаса в
пазы стационарного каркаса на поддоне таким образом, чтобы иметь возможность
пропустить шпильки в отверстия подвижного каркаса и закрутить их в посадочные места
на дне поддона. Зафиксируйте самор езами поперечины подвижных частей каркаса в пазах
стационарного каркаса на дне поддона. Зафиксируйте контрагайками раму, установите
держатели экрана, ножки. Смонтируйте декоративный экран.
• Переверните поддон и установите его на м есте эксплуатации кабины. Установите поддон
на расстоянии от стены, обеспечивающим доступ к задней части кабины.
• Cмонтируйте сифон с переливом и гофрой.
• Отрегулируйте положение поддона ножками. С помощью уровня проверьте
горизонтальность поддона, после чего затяните гайки на шпильках.
5
5.2 Монтаж смесителя-гидрораспределителя, гидромассажных форсунок (только для
моделей ARCUS AS-103, ARCUS AS-113, ARCUS AS-103G, ARCUS AS-113G), держателя
ручной лейки, переходника шланга ручной лейки, элемента полки на задней панели
Установите на центральную пластиковую панель элемент полки, держатель ручной лейки,
блок cмесителя-гидрораспределителя, переходник шланга ручной лейки, гидромассажные
форсунки. Накрутите на переходник шланга ручной лейки пластиковый уголок. Соедините
ПВХ шлангом пластиковый уголок шланга ручной лейки и выход смесителягидрораспределителя для ручной лейки. Соедините ПВХ шлангами гидромассажные
форсунки и соответствующий выход смесителя-гидр ораспределителя. Зафиксируйте
соединения на ПВХ шлангах хомутами.
5.4 Установка задней панели
Установите и зафиксируйте заднюю панель на под доне. Используйте саморезы и герметик
в области стыков панели, поддона и профилей.
Внимание!
Не затягивайте саморезы до упо ра. Это позволит регулировать их п оложение в ходе
дальнейшей установки. Затяните саморезы только по окончании полной установки кабины.
5.5 Установка дверей
• Установите верхние и нижние ролики на стекла дверей.
• Установите дверные ручки в посадочные отверстия на стеклах.
• Установите двери в дверной блок: сначала верхние ролики введите в паз верхней дуги,
затем, нажав кнопку, защелкните нижние ролики.
• Если нижние ролики не вставляются в посадочные места на дугах, либо двери после
защелкивания висят криво, то необходима регулировка роликов.
• Регулировка производится крестовой отверткой при вращении винта, расположенного на
нижней части верхних роликов. При повороте винта по часовой стрелке, дверь будет
подниматься, - против часовой, дверь будет опускаться.
• Установите магнитные уплотнители на внутренние торцы дверей, а также гребешковые
уплотнители на внешние торцы дверей;
6. Монтаж шлангов, подключение воды
Подключите горячую и холодную воду к смесителю-гидрораспределителю, используя
гибкие шланги в металлической оплетке (в комплектацию не входят). При монтаже
шлангов необходимо использовать уплотнительны е резиновые прокладки 1/2’’.
7. Функциональн ая проверка и герметиза ция
Включите холодную и горячую воду. Проверьте герметичность соединениий (при
необходимости подтяните все хомуты на шлангах ПВХ). Нанесите силикон на стыки и в
углы кабины. В случае отсутствия нарушений в работе всех узлов кабины, установите
конструкцию на постоянное место вплотную к стене(ам).
Душевую кабину можно эксплуатировать через 24 часа после нанесения силикона.
8. Cмеситель-гидр ораспределитель
Переключатель режимов
Выбор режима работы гидрораспределителя осуществляется путем поворота ручки в
соответствующее положение.
Смеситель
Изменяя наклон ручки (к себе – от себя) и перемещая ее в левую ил и правую сторону,
отрегулируйте необходимую температуру воды.
5.3 Сборка каркаса, установка передних стекол, монтаж каркаса на поддон
• Установите ог раничители хода дверей на верхнюю и нижнюю дуги. Соедините и
зафиксируйте верхнюю и нижнюю дуги дверного блока с вертикальными профилями с
помощью саморезов, таким образом, чтобы они образовали каркас-рамку.
• Перед установкой передних стекол, наденьте на одну из сторон каждого стекла побразные уплотнители.
• Вставьте передние стекла в посадочные пазы вертикальных профилей до упора.
Зафиксируйте передние стекла фиксаторами и саморезами. Установите по гребешковому
уплотнителю на передние стекла.
• Установите каркас на поддон, предварительно нанеся силикон на нижнюю плоскость
нижней дуги. Используйте саморезы для фиксации вертикальных профилей и задней
панели.
5.6 Сборка и монтаж крыши
Штуцер верхней лейки фиксируется гайкой на крыше кабины. На штуцер навинчивается
пластиковый уголок для соединения с ПВХ шлангом, другой конец ПВХ шланга
соединяется с выходом смесителя-гидрораспределителя. Зафиксируйте эти соединения с
помощью хомутов. Крыша прикрепляется к задней панели душевой кабины саморезами.
Декоративные решетки для вентиляции прикрепляются к пенели крыши саморезами.
Loading...
