ПАСПОРТ ИЗДЕЛИЯ
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
ДУШЕВОЙ КАБИНЫ
ARCUS AS-100
Page 2
2
ПАСПОРТ ИЗДЕЛИЯ
ИНСТРУКЦИЯ ПО М ОНТАЖУ И ЭКСПЛУАТАЦИИ
ДУШЕВОЙ КАБИНЫ
ARCUS AS-100
Уважаемые покупатели!
Благодарим Вас за приобретение душевой кабины марки ARCUS. Надеемся, что эта покупка
оправдает Ваши ожидания.
Приобретенное Вами оборудование произведено в соответствии с современными
техническими стандартами, отвечает строительным и санитарным нормам и адаптировано
для эксплуатации в России. Вниматель но прочитайте это руководство по установке и
эксплуатации. Оно содержит важную информацию для безопасного монтажа,
использования и обслуживания.
Душевая кабина предназначена для использования в ванных комнатах и бытовых
помещениях санитарно-гигиенического назначения. Элементы упаковки, пластиковые
пакеты, металлические скрепки могут быть потенциально опасны д ля детей, поэтому
выбросите упаковку сразу же после установки кабины или уберите в недоступное место.
Убедитесь в том, что Ваша кабина не повреждена и полностью укомпл ектована. Регулятор
подачи воды при открытии должен находиться в среднем положении во избежание
температурного шока.
Производитель не несет ответственности за неисправнос ти в работе душевой кабины,
которые являются следствием неправильной установки. В случае обнаружения
неисправности обратитесь к продавцу или в сервисный центр.
Производитель вправе изменять характеристики изделия и его комплектацию (не
ухудшающие технические и эксплуатационные параметры изделия) без предварительного
уведомления.
Модель: ARCUS AS-100
1. Описание и характеристики
•тип: душевая кабина;
•поддон: низкий, 15 см;
•форма поддона: 1/4 круга;
•размеры поддона: 90x90 см;
•высота кабины: 200 см;
•профиль: хромированный алюминиевый;
•ручки дверей: хромированные;
•Рабочее давление воды: 2,5 - 5 атм. При превышении указанного давления
рекомендуется устанавка редукторов давления воды. Перепад давления в трубах горячей и
холодной воды не должен превышать 10%.
•Присоединительные размеры горячего и холодного трубопроводов 1/2”, диаметр с ливного
отверстия 1-1/2” (40 мм). Для обеспечения слива воды из поддона центр фановой трубы
должен располагаться на высоте не более 75 мм от уровня пола.
•Для монтажа и послед ующего обслуживания требуется свободное пространс тво по двум
задним сторонам кабины не менее 50 см для обеспечения доступа ко всем узлам и
агрегатам. Высота потолка в помещении должна обеспечивать зазор между крышей кабины
и потолком не менее 10-15 см.
• Максимально допустим ая температура воды при использовании акриловых душевых
кабин не должна превышать 70 °С.
•фронтальные стекла: матовые фактурные;
•задние стекла: матовые, «серебро»;
•центральная панель: пластик, «серебро»;
•ручная лейка на штанге;
•однорежимный смеситель;
•ролики дверей: регулируемые;
•слив нажимной «click-clack» с сифоном;
Установка душевой кабины должна производиться специализированным
сервисным центром. В противном случае Вы лишитесь права на гарантийное
обслуживание.
•Подключение воды необходимо выполнять с помощью гибких шлангов в металлической
оплетке (в комплектацию не входят). При монтаже кабины необходимо располагать шланги
подачи воды так, чтобы предотвратить их перегиб.
•Не допускается подключение блока смесителя-гидрораспределителя непосредственно к
металлопластиковым или полипропиленовым трубам.
•Требуемая высота расположения водорозеток подачи воды – 1100 мм от уровня пола.
•При подготовке водопроводных коммуникаций для подключения оборудования
необходима установка фильтров механической очистки воды, со степенью очистки не
менее 100 мкр. Фильтры, редукторы давления воды в серийную комплектацию
оборудования не входят.
Перед началом установки проверьте комплектацию душевой кабины и убедитесь в
отсутствии повреждений, полученных во время транспортировки; подготовьте
место для установки кабины в соответствии с требованиями данной инструкции.
2. Требования к установке и подключению
7

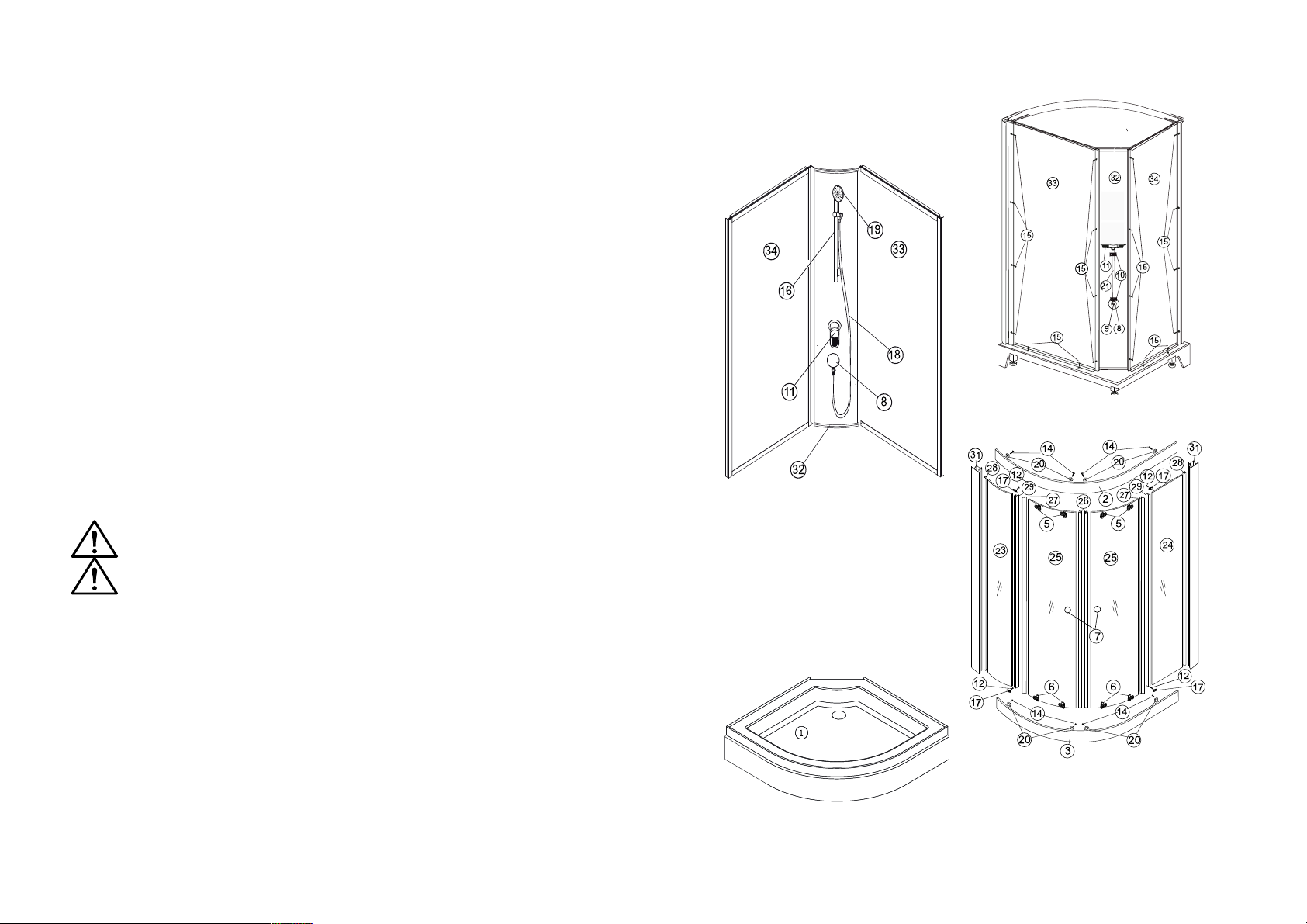

Общая схема сборки душевой к абины
Page 3
6

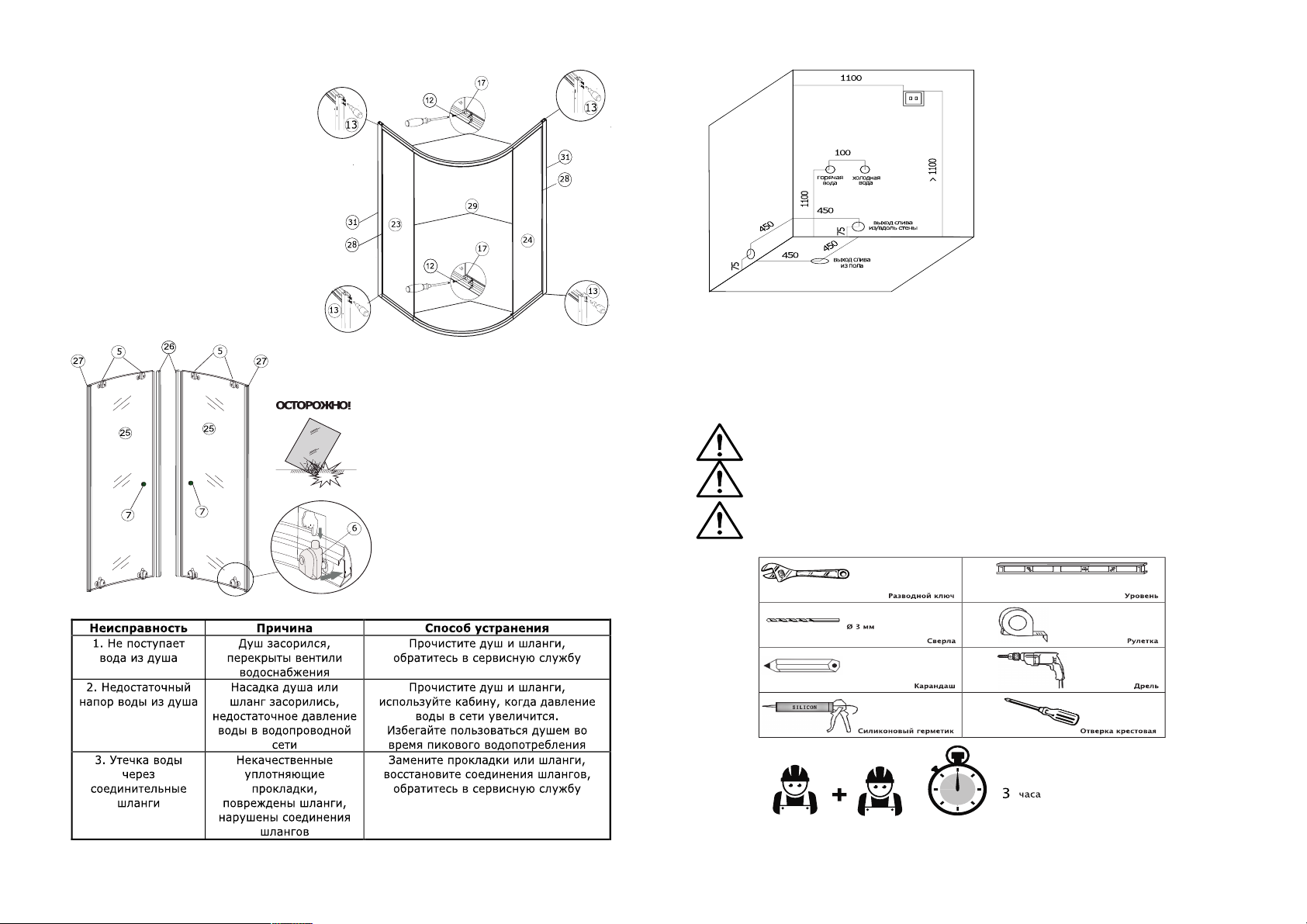

Схема сборки каркаса и установки
передних стекол
Схема установки дверей
10. Возможные неисправно сти и способы их устранения
3
•Площадь для монтажа не должна
иметь выс тупов и бордюров. Подиум
должен быть облицо-ван напольной
плит-кой. Все ремонтно-отделочные
работы на этапе монтажа должны быть
в обязательном порядке ЗАВЕРШЕНЫ,
включая отделку потолка. Помещение
должно быть очищено от
строительного мусора и различных
загрязнений.
3. Меры предосторожности
•Лица с заболеваниями сердечно-
сосудистой системы, а также лица в
состоянии алкогольного или
наркотического опьянения, должны
проявлять осторожность при
использовании душевой кабины.
•Не допускайте падения твердых
тяжелых предметов и попадания песка
на поверхность поддона.
• Содержите кабину в чистоте. Нельзя проводить очистку жесткими губками из металла,
щетками и абразивными средствами. Запрещается использовать агрессивные моющие
средства, а также растворители, ацетон, бензин, кислоты и щелочи.
• Для удобства эксплуатации и обслуживания необходимо предусмотреть возможность
отключения подачи горячей и холодной воды к душевой кабине.
• В процессе эксплуатации, во избежание преждевременного выхода из строя роликов
дверей, рекомендовано наносить на поверхность подшипников силиконовую смазку не
реже одного раза в шесть месяцев.
• По окончании использования кабины необходимо перекрыть подачу холодной и гор ячей
воды к кабине.
• Максимальная нагрузка на поддон 200 кг.
Для предотвращения повреждения верхней кромки поддона необходимо брать
поддон только за нижнюю часть при его освобождении от упаковки,
перемещении, монтаже.
Инструменты, необходимые для сборки душевой кабины
- ориентировочное время сборки и
установки душевой кабины
Безопасность, прочность, долговечность!
Стекла душевых кабин ARCUS изготавливают из закаленного стекла, стойкого к
ударам, кото рое в 5 раз прочнее обычного стекла и при по вреждении
рассыпается в мелкую крошку с ровными, неострыми краями, которой
невозможно пораниться. Тем не менее обращаем внимание на необходимость
быть осторожными для предотвращения возможных травм.
Page 4
4

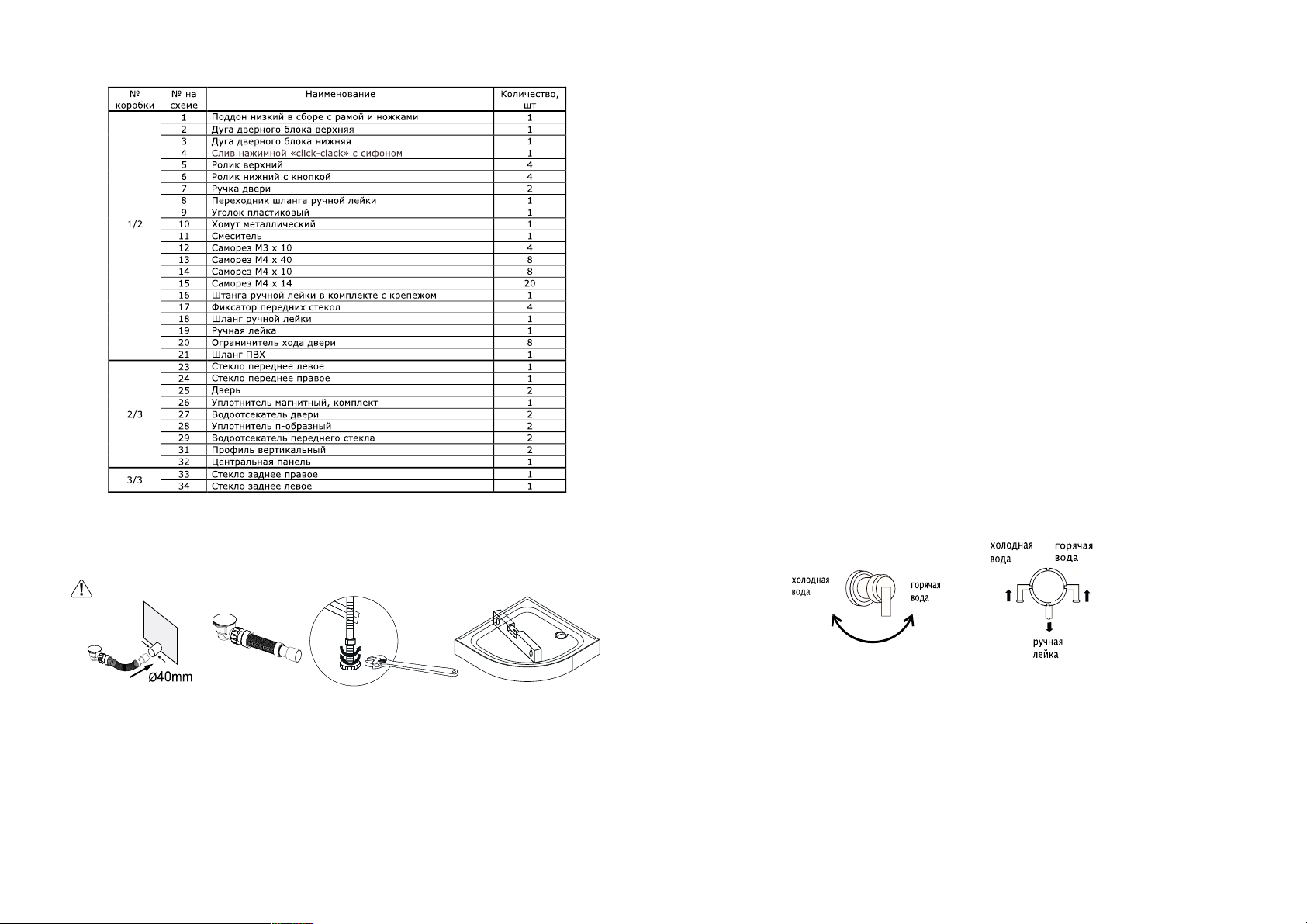

4. Комплектация
5.2 Монтаж смесителя, штанги руч ной лейки и переходника шланга ручной
лейки на центральной панели
Установите на центральную пластиковую панель штангу ручной лейки, блок cмесителя, а
также переходник шланга ручной лейки. Накрутите на переходник шланга ручной лейки
пластиковый уголок. Соедините ПВХ шл ангом пластиковый уголок переходника шланга
ручной лейки и выход смесителя для ручной лейки. Зафиксируйте эти соединения
хомутами.
5.3 Установка задних и центральной панелей
Установите и закрепите задние панели и центральную панель на поддоне. Используйте
саморезы и герметик в области стыков панелей и поддона.
Внимание!
Не затягивайте саморезы до упо ра. Это позволит регулировать их положение в ходе
дальнейшей установки. Затяните саморезы только по окончании полной установки кабины.
5. Установка и сборка душевой кабины
5.1 Монтаж и установка п оддона
•Установите поддон на подходящее место и отрегулируйте положение ножками. С помощью
уровня проверьте горизонтальность поддона, после чего затяните гайки на винтах.
• Смонтируйте сифон с гофрой.
• Установите поддон на месте эксплуатации кабины.
5
• Регулировка производится крестовой отверткой при вращении винта, расположенного на
нижней части верхних ролков. При повороте винта по часовой стрелке, дверь будет
подниматься, - против часовой, дверь будет опускаться.
• Установите магнитные уплотнители на внутренние торцы дверей, а также водоотсекатели
на внешние торцы дверей;
6. Монтаж ш лангов, подключение воды
Подключите горячую и холодную воду к смесителю, используя гибкие шланги в
металлической оплетке (в комплектацию не входят). При монтаже шлангов необходимо
использовать уплотнительные резиновые прокладки 1/2’’.
7. Функциональная проверка и герметизация
Включите холодную и горячую воду. Проверьте герметичность с оединениий (при
необходимости подтяните все хомуты на шлангах ПВХ). Окончательно установите кабину
на место эксплуатации. Нанесите силикон на стыки и в углы кабины. В случае отсутствия
нарушений в работе всех узлов кабины, установите конструкцию на постоянное место
вплотную к стене(ам).
Душевую кабину можно эксплуатировать через 24 часа после нанесения силикона.
8. Cмеситель
Регулировка температуры
и напора воды
9. Повседневный уход
• Рекомендуется ежедневно протирать кабину мягкой тряпочкой, смоченной в нейтральном
моющем средстве.
• Для устойчивых загрязнениий рекомендуется использовать зубную пасту или слабый
раствор уксуса, затем промыт ь поверхность чистой водой. Чистку минеральных отложений
производить слабым кислотным раствором, например, лимонным соком или уксусом, затем
промыть поверхность чистой водой. Не разрешается испол ьзовать моющие средства с
коррозионным воздействием, а также сливать в поддон ржавую воду.
• Следует избегать соприкосновения горячих предметов и воды (с температурой свыше
70°) с поверхностями душевой кабины.
• Эксплуатация душевой кабины должна производитс я в сухом проветриваемом
помещении.
5.4 Сборка каркаса, установка передних стекол, монтаж каркаса
• Установите ограничители хода дверей на верхнюю и нижнюю дуги. Соедините и
зафиксируйте верхнюю и нижнюю дуги дверного блока с вертикальны ми профилями с
помощью саморезов, чтобы они образовали каркас-рамку.
• Перед установкой передних стекол, наденьте на одну из сторон каждого стекла побразные уплотнители.
• Вставьте передние стекла в посадочные пазы вертикальных профилей до упора.
Зафиксируйте передние стекла фиксаторами и саморезами. Установите по одному
водоотсекателю на передние стекла.
• Установите дверной блок на поддон, предварительно нанеся силикон на нижнюю
плоскость нижней дуги. Используйте саморезы для крепежа вертикальных профилей и
задних стекол.
5.5 Установка дверей
• Установите верхние и нижние ролики на стекла дверей.
• Установите дверные ручки в посадочные отверстия на стеклах.
• Установите двери в дверной блок: сначала верхние ролики введите в паз верхней дуги,
затем, нажав кнопку, защелкните нижние ролики.
• Есл и нижние ролики не вставляются в посадочны е места на дугах, либо двери после
защелкивания висят криво, то необходима регулировка роликов.
Изменяя наклон ручки (к себе – от себя) и перемещая ее в левую или правую сторону,
отрегулируйте необходимую температуру воды.
Схема подключения
