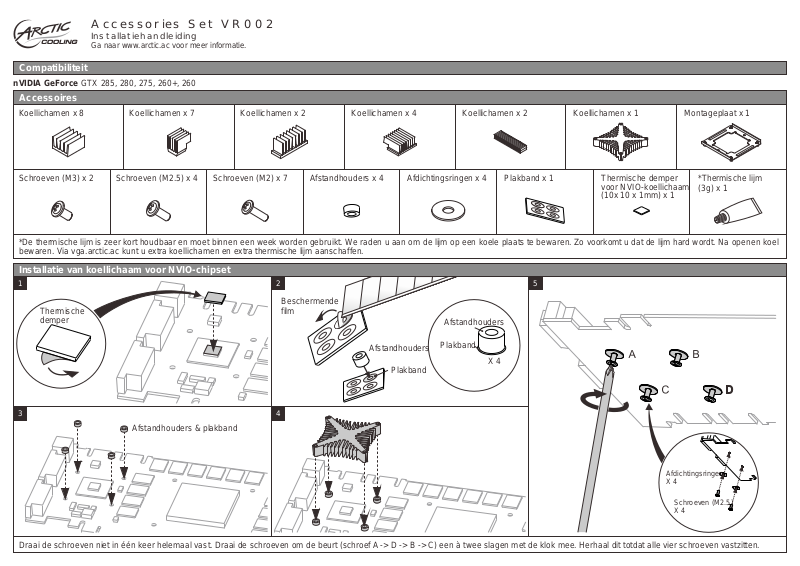

Arctic cooling VR002 User Manual [nl]

Accessories Set VR002

Installatiehandleiding

Ga naar www.arctic.ac voor meer informatie.

Compatibiliteit

nVIDIA GeForce GTX 285, 280, 275, 260+, 260

Accessoires

Koellichamen x 1Koellichamen x 2Koellichamen x 4Koellichamen x 2Koellichamen x 7Koellichamen x 8

Montageplaat x 1

Afstandhouders x 4Schroeven (M2.5) x 4Schroeven (M3) x 2 Schroeven (M2) x 7

Afdichtingsringen x 4

Plakband x 1

Thermische demper
voor NVIO-koellichaam
(10x 10 x 1mm) x 1

*Thermische lijm
(3g) x 1

*De thermische lijm is zeer kort houdbaar en moet binnen een week worden gebruikt. We raden u aan om de lijm op een koele plaats te bewaren. Zo voorkomt u dat de lijm hard wordt. Na openen koel
bewaren. Via vga.arctic.ac kunt u extra koellichamen en extra thermische lijm aanschaffen.

Installatie van koellichaam voor NVIO-chipset

1 2

Thermische
demper

3

Afstandhouders & plakband

Beschermende
film

4

Afstandhouders

Plakband

Afstandhouders

Plakband

X 4

5

Afdichtingsringen
X 4

Schroeven (M2.5)
X 4

Draai de schroeven niet in één keer helemaal vast. Draai de schroeven om de beurt (schroef A -> D -> B -> C) een à twee slagen met de klok mee. Herhaal dit totdat alle vier schroeven vastzitten.
